Как пахать мотоблоком? Как правильно отрегулировать плуг мотоблока?

Наступает время готовить свой приусадебный участок к посевным работам или же наоборот подготавливать его к зиме. Одна из самых важных работ весной или осенью — это вспашка земельного участка. В настоящее время у большинства садоводов и огородников есть в хозяйстве собственный мотоблок или мотокультиватор. А если еще нет, то, может быть, вы собираетесь приобрести мотоблок, не век же перекапывать свой участок с помощью лопаты!

У многих новичков при работе с мотоблоком, особенно, если необходимо вспахать свой участок, возникает много вопросов о том, как правильно отрегулировать плуг, чтобы вспашка земли была выполнена аккуратно и правильно. Вот о том, как отрегулировать плуг мотоблока и пойдет речь в этой статье.

Подготовка мотоблока к пахоте

Перед вспашкой земельного участка необходимо провести подготовку мотоблока. Что для этого нужно сделать? Давайте разберем все по порядку.

Мотоблок желательно доставить к месту пахоты без плуга и грунтозацепов. Обычно разукомплектованный мотоблок транспортируют в автомобиле на дачный участок. Если у вас земельный участок рядом с домом, то провести подготовку мотоблока к пахоте можно в любом выбранном месте с ровной поверхностью.

Шаг первый

Когда мотоблок доставлен на место подготовки к работе, необходимо заменить транспортировочные колеса (Б) на специальные грунтозацепы. Для того, чтобы было удобнее снимать транспортировочные колеса, под сцепку мотоблока, которая расположена сзади, можно установить подставку (А).

Шаг второй

Вместо ступиц, на которые устанавливаются транспортировочные колеса мотоблока, необходимо установить удлиненные ступицы (А). Это необходимо для увеличения расстояния между грунтозацепами, чтобы обеспечить устойчивость мотоблока во время пахоты.

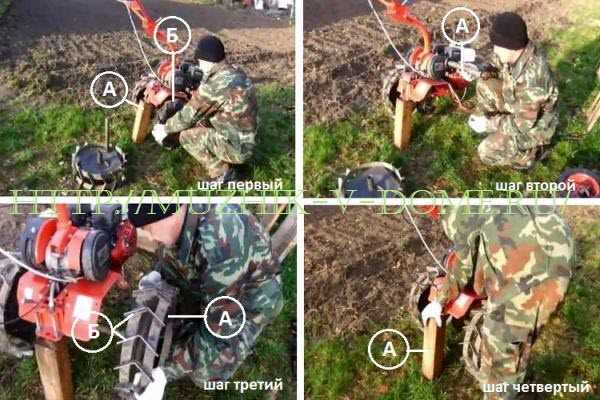

Подготавливаем мотоблок к работе

Шаг третий

После того как ступицы установлены, приступаем к установке грунтозацепов (А). Обязательно обратите внимание на правильность их установки. Протектор грунтозацепов в виде «елочки» (Б) должен иметь направление, как показано на фотографии – сужение протектора– это направление вперед.

Шаг четвертый

Когда оба грунтозацепа установлены, можно убрать подставку (А) и приступать к следующему шагу работ– подготовке плуга к работе.

Сборка плуга

Сборка плуга – это установка на плуг сцепного устройства (далее, сцепка). Плуг и сцепку необходимо собрать для последующей навески плуга на мотоблок.

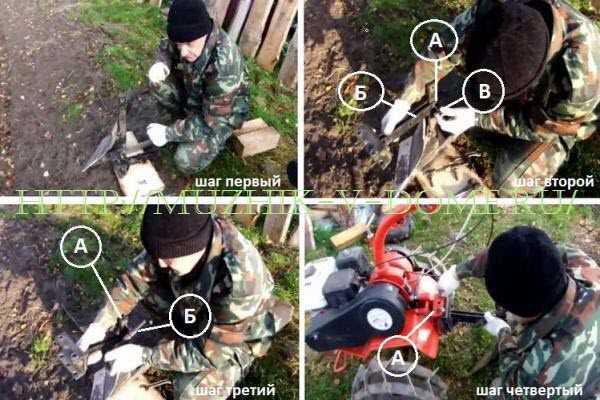

Собираем плуг и сцепку мотоблока

Шаг первый

Подготавливаем все необходимое к работе – плуг, сцепку, гаечные ключи.

Шаг второй

Для обеспечения оптимальной глубины вспашки необходимо сопоставить отверстие ступицы сцепки (Б) со средним отверстием стойки плуга (А) и соединить их с помощью крепежного болта (В).

Шаг третий

Крепежный болт регулировочного винта (Б) необходимо установить в верхнее отверстие стойки плуга (А) и зафиксировать с помощью гайки.

Важно! Все гайки в местах крепления сцепки и плуга не требуют полной фиксации, так как при выполнении работы по регулировке плуга зафиксированные гайки придется ослаблять!

Итак, установив сцепку на плуг, можно перейти к следующему этапу подготовки мотоблока.

Шаг четвертый

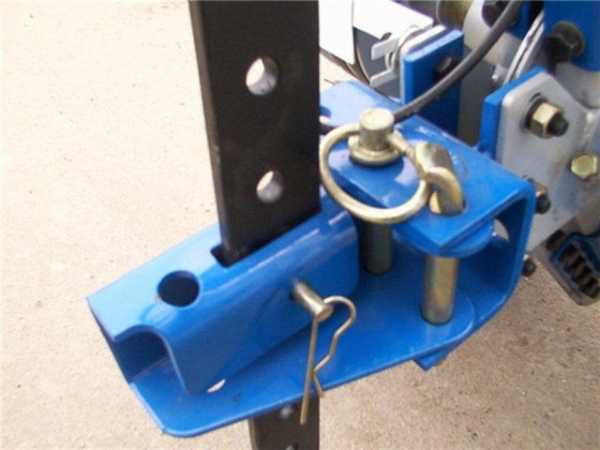

Теперь можно навесить плуг на мотоблок. Соединяем плуг с мотоблоком при помощи одного или двух (зависит от модели мотоблока) штырей (А). Штыри фиксируем с помощью шплинтов.

Регулировка плуга мотоблока

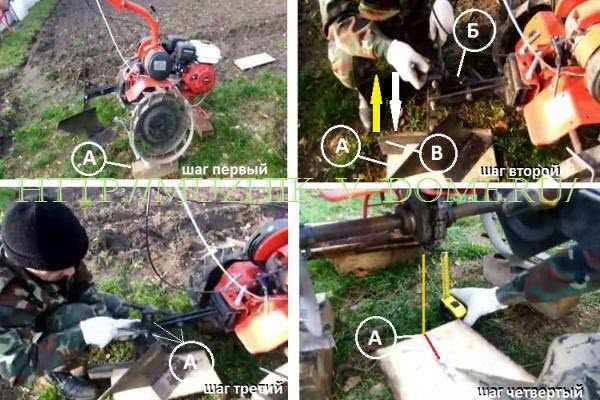

Регулируем плуг мотоблока

Шаг первый

Для того, чтобы отрегулировать плуг, рекомендуется выставить мотоблок на подставки (А), например, подложить под грунтозацепы два коротких бруска сечением 150х150 мм. Такая высота брусков позволит нам выполнить регулировку плуга на глубину вспашки примерно 15-18см.

Шаг второй

Для удобства регулировки плуга можно подложить под него доску или фанеру (А), как видно на фото. Это поможет нам более точно отрегулировать угол наклона плуга от пятки (В) к носу плуга. Угол наклона плуга регулируется с помощью регулировочного болта (Б) на сцепке следующим образом:

1. Вращая регулировочный болт по часовой стрелке, мы поднимаем пятку плуга вверх (желтая стрелка), при этом глубина вспашки увеличивается.

2. Вращая регулировочный болт против часовой стрелки – опускаем пятку плуга вниз (белая стрелка), при этом глубина вспашки уменьшается.

Шаг третий

Расстояние от поверхности грунта до пятки плуга не должно превышать 3-5см. В противном случае плуг будет «зарываться» в землю. Если угол наклона плуга выставлен не правильно, то тогда снизится качество вспашки участка, при этом увеличивается нагрузка на двигатель мотоблока и на руки человека и, как следствие, очень быстро наступает усталость. После выполненной регулировки с помощью гаечных ключей осуществляем затяжку креплений (А) плуга и сцепки.

Шаг четвертый

Проверяем с помощью рулетки зазор между редуктором мотоблока и контрольной поверхностью, в качестве которой мы использовали доску или фанеру– зазор в точке (А) должен составлять от 15 до 20см.

Вспашка участка мотоблоком

Прежде чем начать пахать участок, необходимо провести контрольную вспашку и проверить регулировку плуга:

а) проверка глубины борозды и качества отвала;

б) проверка хода плуга в борозде;

в) проверка нагрузки на мотоблок;

г) проверка нагрузки на руки (плавность хода мотоблока при пахоте).

Только когда все эти факторы проверены, и вы оцениваете их положительно, можно приступать к полноценной вспашке участка. Если хоть один из перечисленных факторов имеет отрицательную оценку, то в этом случае необходимо провести повторную регулировку плуга.

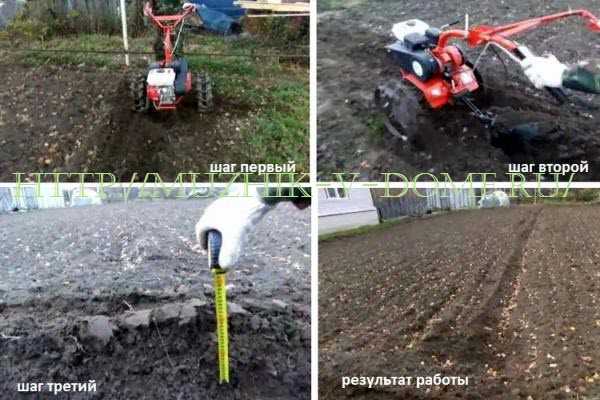

Пахать мотоблоком нужно правильно!

Шаг первый

Контрольная вспашка проходит следующим образом. Устанавливаем мотоблок на край участка, где будет сделана контрольная борозда.

Шаг второй

Включаем первую передачу, плавно нажимаем рычаг сцепления, при этом руль мотоблока должен находиться параллельно относительно поверхности земли. Не надо надавливать на руль и подталкивать мотоблок во время пахоты, он и сам прекрасно пашет – главное удерживайте руль ровно относительно поверхности земли, чтобы плуг не зарывался в землю и, наоборот, не задирался вверх.

Шаг третий

Пройдя первую борозду, необходимо проконтролировать глубину вспашки, с помощью рулетки или линейки измерив расстояние от низа борозды до гребня. Если глубина вспашки будет соответствовать тем параметрам, которые установлены при регулировке плуга (15– 18см), то можно начинать приступать к пахоте своего земельного участка.

Результат работы

При правильной регулировке плуга вы получаете качественный результат работы, как показано на фото. После пахоты необходимо очистить плуг и мотоблок от пыли и грязи, после чего нужно снять плуг с мотоблока и законсервировать его до следующего момента, когда он вам снова потребуется.

Важно! Во время пахоты земельного участка, особенно в жаркое время суток, делайте паузы при работе мотоблоком, чтобы дать возможность двигателю остыть и не перегреться и вследствие чего выйти из строя.

muzhik-v-dome.ru

Как крепить плуг к мотоблоку видео

Навесное оборудование для МОТОБЛОКА и МИНИ ТРАКТОР | Автор топика: Gaya

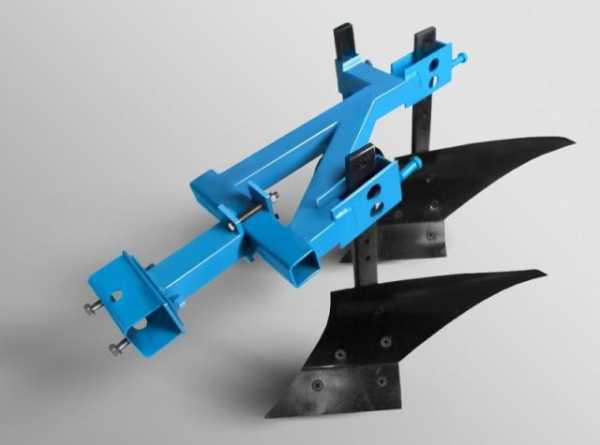

Плуг к мотоблоку двухъкорпусный с колесом.
