+Точечное крепление для стекла в безрамном остеклении
Содержание
- ПРИМЕНЕНИЕ
- ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- ТЕХНИЧЕСКОЕ ОПИСАНИЕ
- КОМПЛЕКТАЦИЯ
- МОНТАЖ
Проектирование и дизайн современных помещений придерживаются линии открытости, простоты, минимализма в совокупности с элегантностью и удобством применяемых конструктивных решений. Благодаря универсальной модульной компоновке точечных креплений данная система является идеальным средством для воплощения архитектурных и дизайнерских мыслей в зданиях и сооружениях.
Если вы не найдете интересующую вас информацию или нет времени читать, просто позвоните или оставьте заявку и мы ответим.
Применение точечного крепления для стекла
Точечное крепление применяется при возведении стеклянных перегородок без профиля, как нельзя лучше подходящих для легкого и непритязательного разделения пространства внутренних помещений и создания ограждений:

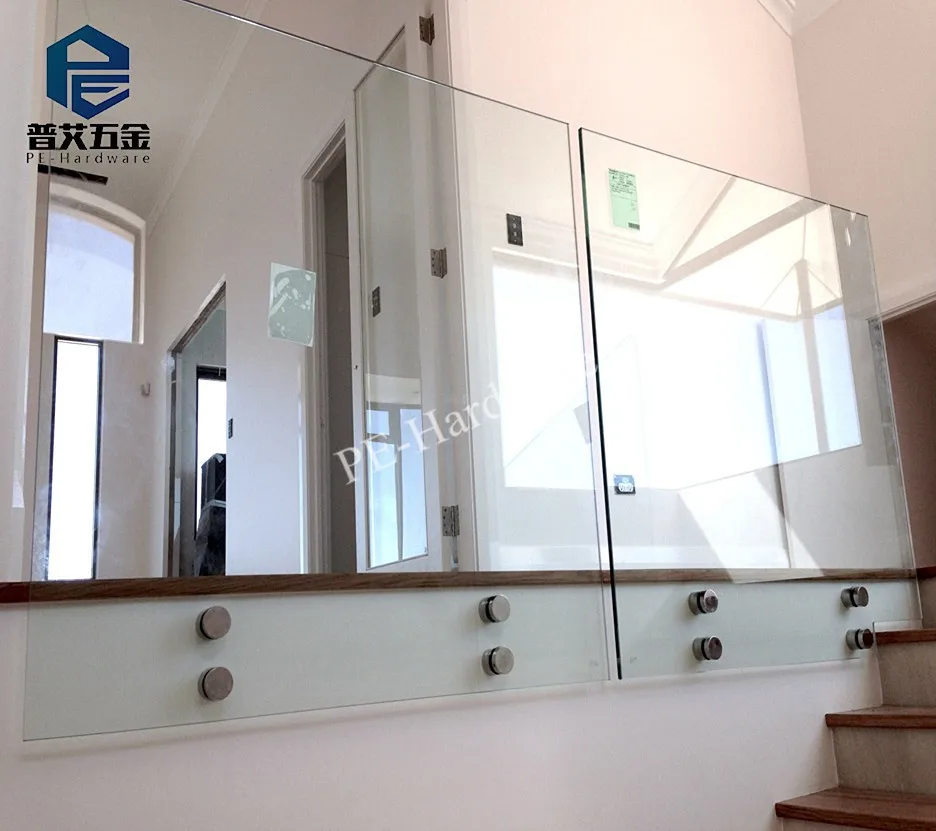

Оформление лестничных пролетов перилами из закаленного стекла дает возможность сохранить ощущение легкости и максимального объема внутри помещения.
Стеклянные перегородки на точечном креплении внутри офисных помещений позволяет зрительно увеличить площадь и придать солидности переговорным комнатам.
Стеклянное безрамное ограждение террасы второго этажа дополнят красивый вид на окресности, при этом полностью сохраняя прочность и безопасность стандартных перил.
- В торговых центрах для монтажа витрин.
- В административных зданиях для установки стеклянных перил.
- В офисах и бизнес центрах для возведения стеклянных перегородок.
- В аэропортах и вокзалах для создания павильонов.
- В домашних интерьерах для оформления лестничных проемов.
Отличительные особенности стеклянных перегородок с точечным креплением
Легкость и прозрачность интерьеров.
Идеальное зрительное восприятие.
Видимый глазу простор площади.
Так как технологии и материалы постоянно совершенствуются и улучшаются, удается максимально уменьшить размер удерживающих основную нагрузку деталей, пропорционально увеличивая площадь застекляемых поверхностей, что дает общую целостную картину и эстетическую привлекательность конструкции на точечном креплении.
Остекление с использованием точечных креплений является стационарным, следовательно сравнивать его имеет смысл с аналогичными видами остекления, например, с зажимным профилем. Основное отличие – в элементах крепления стекла к несущему основанию, рассмотрим подробнее:
ТЕХНИЧЕСКОЕ ОПИСАНИЕ БЕСКАРКАСНОЙ СТЕКЛЯННОЙ ПЕРЕГОРОДКИ С ТОЧЕЧНЫМ КРЕПЛЕНИЕМ

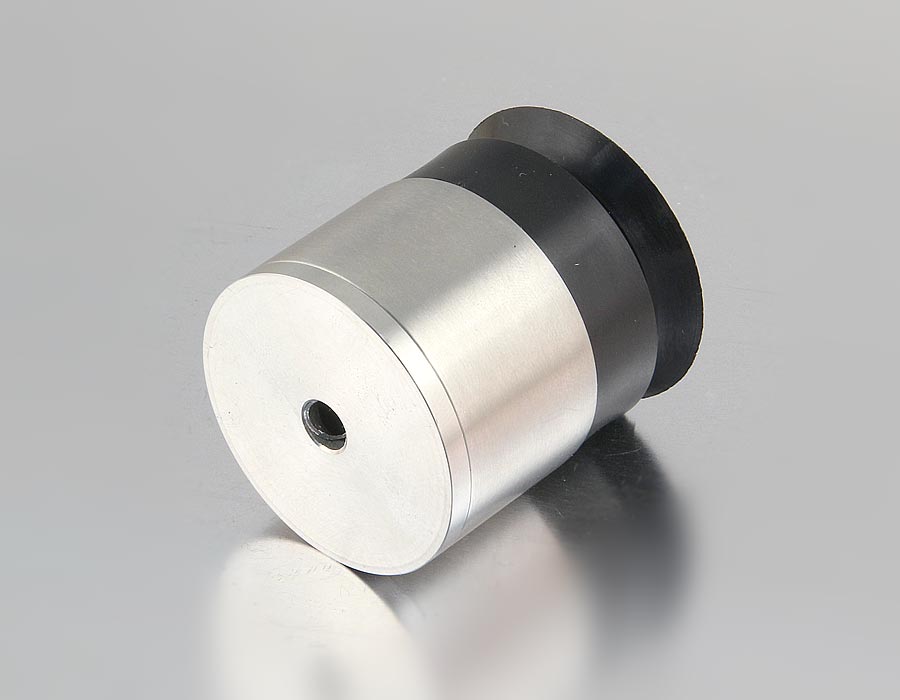

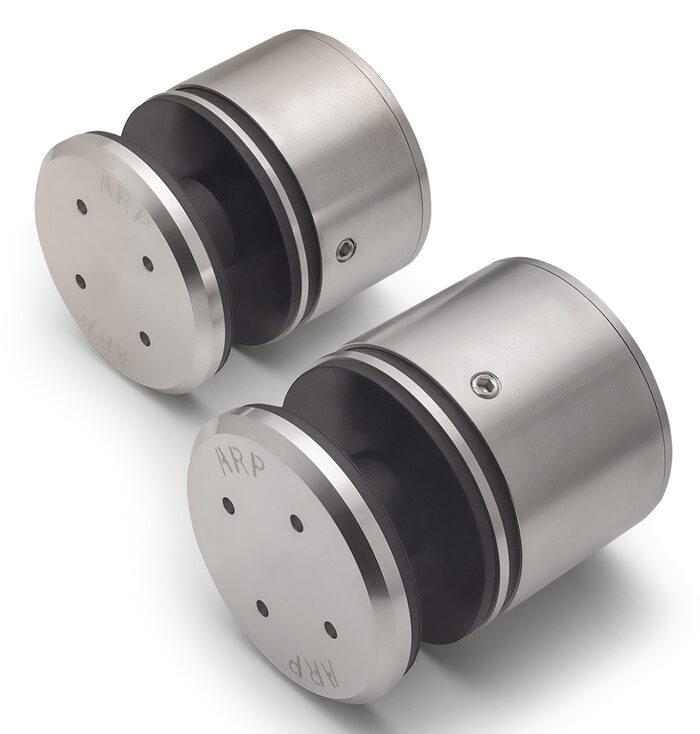

Основной крепежный элемент стеклянной перегородки на точках
Аккуратно располагающиеся в теле стекла точечные крепления, не особо заметные взгляду и поэтому придающие конструкциям ощущение воздушности и легкости.
Для них в стеклах просверливаются круглые отверстия, в которые незаметно заподлицо устанавливается данное крепление конической формы. Что немаловажно, возможна регулировка детали по трем направлениям. Это даст возможность произвести идеальную подгонку полотна даже при отверстиях разного диаметра и структурных неточностях, которые в таком деле не редки. Крепление свободно распределяет все нагрузки, воздействующие на стеклянную конструкцию.
Используемое стекло
8, 10 и 12 мм, прозрачное или тонированное в массе, которое может быть покрыто специальной антивандальной пленкой для большей жесткости конструкции.
Соединительные механизмы точечного крепления
Регулируемые угловые соединения в сочетании с зажимными механизмами и разными моделями крепежей позволяет удобно и без проблем монтировать стекла даже под углами к полу, стенам, потолку, а также изготавливать козырьки и навесы.
Раздвижные или маятниковые двери
Стеклянные перегородки из закаленного стекла непременно дополняются раздвижными или маятниковыми дверями.
В зависимости от дизайна и потребностей могут применяться разные типы треков и роликовых кареток, петель и замков.
Основной крепежный элемент стеклянной перегородки на точках
Аккуратно располагающиеся в теле стекла точечные крепления, не особо заметные взгляду и поэтому придающие конструкциям ощущение воздушности и легкости. Для них в стеклах просверливаются круглые отверстия, в которые незаметно заподлицо устанавливается данное крепление конической формы. Что немаловажно, возможна регулировка детали по трем направлениям. Это даст возможность произвести идеальную подгонку полотна даже при отверстиях разного диаметра и структурных неточностях, которые в таком деле не редки. Крепление свободно распределяет все нагрузки, воздействующие на стеклянную конструкцию.
Используемое стекло
8, 10 и 12 мм, прозрачное или тонированное в массе, которое может быть покрыто специальной антивандальной пленкой для большей жесткости конструкции.
Соединительные механизмы точечного крепления
Регулируемые угловые соединения в сочетании с зажимными механизмами и разными моделями крепежей позволяет удобно и без проблем монтировать стекла даже под углами к полу, стенам, потолку, а также изготавливать козырьки и навесы.
Раздвижные или маятниковые двери
Стеклянные перегородки из закаленного стекла непременно дополняются раздвижными или маятниковыми дверями. В зависимости от дизайна и потребностей могут применяться разные типы треков и роликовых кареток, петель и замков.
КОМПЛЕКТАЦИЯ

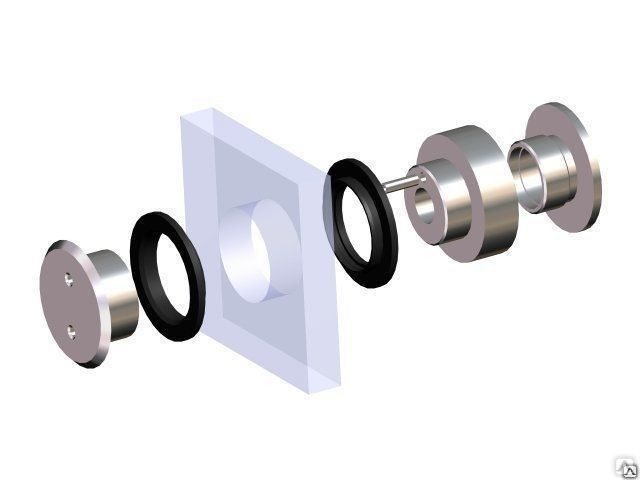

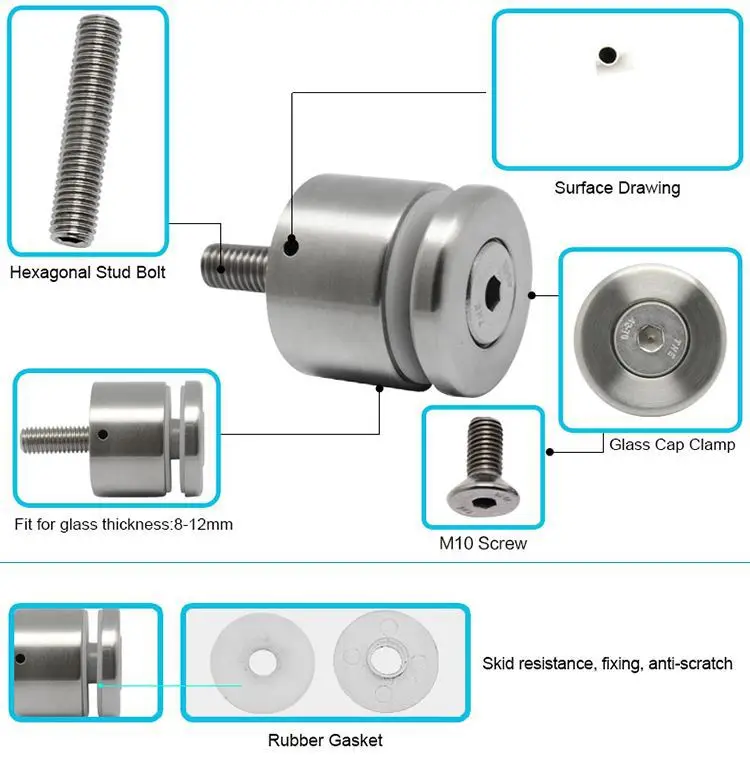

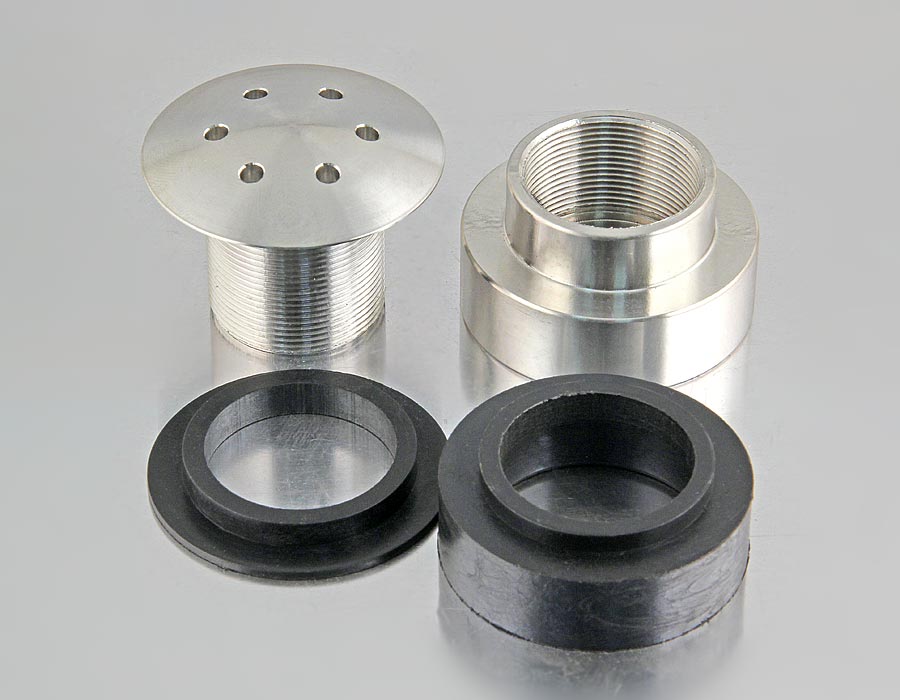

Список деталей для стеклянной перегородки на точках
- Декоративная заглушка.
- Втулка с внутренней резьбой.
- Коническая втулка.
- Уплотнитель.
- Крепежное кольцо.
- Болт М8 с цилиндрической головкой под внутренний шестигранник.
- Регулировочная шайба.
- Крепление в стену, в зависимости от типа основания.
Список деталей для стеклянной перегородки на точках
- Декоративная заглушка.
- Втулка с внутренней резьбой.
- Коническая втулка.
- Уплотнитель.
- Крепежное кольцо.
- Болт М8 с цилиндрической головкой под внутренний шестигранник.
- Регулировочная шайба.
- Крепление в стену, в зависимости от типа основания.
Распашные двери для стеклянных перегородок на точках
Распашные двери – самые простые и знакомые каждому с детства. Фурнитура может быть как для одностороннего, так и для двухстороннего – маятникового открывания. Такие двери для удобства и функциональности оборудуют напольными доводчиками и угловыми замками.
Компоненты системы распашной двери
- Верхняя и нижняя петли.
- Осевая штанга.
- Ручка–релинг либо замок стекло–стекло или стекло–пол.
- Доводчик напольный или гидравлическая петля со встроенной тягой.
Раздвижные двери для стеклянных перегородок на точках
Раздвижные двери для системы с точечным креплением могут устанавливаться как непосредственно в стеклянные перегородки, так и на стену. Роликовые каретки, обеспечивающие движение полотна двери это ключевая деталь, они словно плывут по треку, настолько плавное и тихое у них движение. Такие механизмы экономят пространство и имеют минималистичный стиль, в котором удобство сочетается с элегантностью, вписывающейся в любой дизайн, будь то улица или комната.
Компоненты системы раздвижной двери
- Трек из нержавеющей или анодированной стали с роликовыми каретками.
- Ручка–релинг или ручки–кнобы.
- Замок стекло–стекло.
- Напольные направляющие.

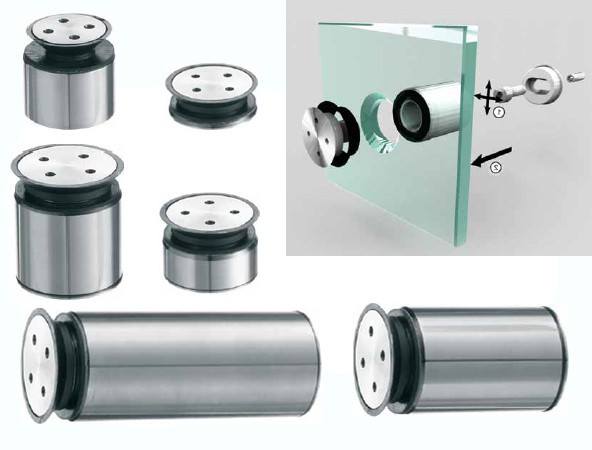

МОНТАЖ ТОЧЕЧНОГО КРЕПЛЕНИЯ ДЛЯ СТЕКЛА
- Намечаются отверстия на стене согласно чертежу.
- Просверливаются отверстия для заглушек.
- Откручивается регулировочный винт и устанавливается стеновое крепление.
- Регулировочный винт затягивается, не до упора.
- Устанавливается крепление с шайбой.
- Регулируется стекольное полотно в креплении.
- Откручивается регулировочный крепеж, а затем он затягивается на месте закрепления.
- Регулируется точечное крепление, а затем затягивается плоским установочным винтом.
- В зажимное кольцо устанавливается гайка с конусной резьбой, а затем затягивается гаечным ключом.
- Вставляются декоративные заглушки.
Другие виды безрамного остекления
Так же для связи доступны любые мессенджеры:
Viber
+7 (925) 371-29-20
WhatsApp
+7 (925) 371-29-20
Telegram
+7 (925) 371-29-20
Skype
elena_v_ivanova
Viber
+7 (925) 371-29-20
WhatsApp
+7 (925) 371-29-20
Telegram
+7 (925) 371-29-20
Skype
elena_v_ivanova
Не забудьте про наши скидки на стеклянные складывающиеся перегородки, а также бесплатный замер и конечно помните, что мы работаем с гарантией на монтажные работы по официальному заключенному договору.
Остались вопросы?
Вы можете оставить заявку на получение профессиональной консультации

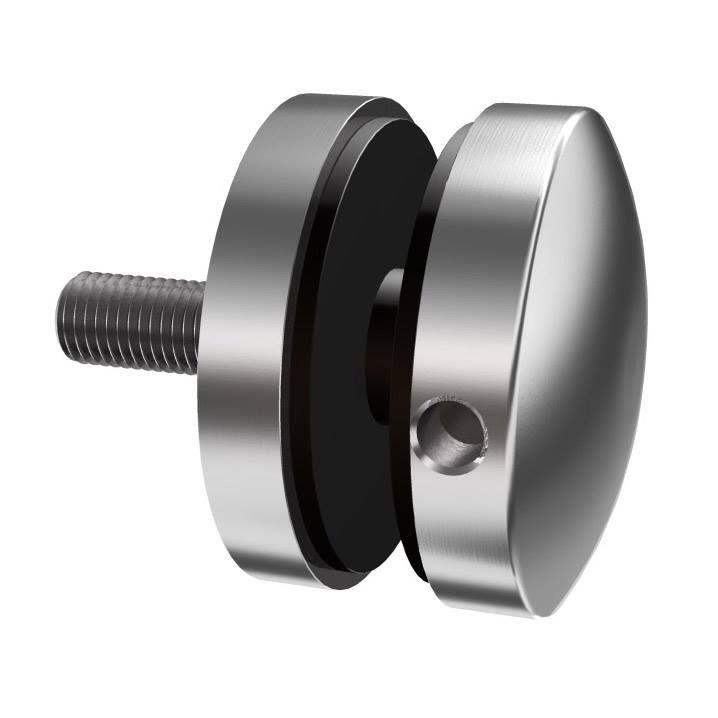

Регулируемые точечные крепления для стекла | Demax Arch
Перейти к содержимомуРегулируемые точечные крепления для стеклаDemax Arch3019-05-19T13:11:06+00:00
- Материал: нержавеющая сталь 304/316, дуплекс 2205
- Размер: диаметр 38 мм (1,5 дюйма), 50 мм (2 дюйма)
- Применение: Интерьер, Экстерьер
- Тип крепления: для дерева, бетона, металла
- Вариант отделки: полированная, матовая,
- Подходит для стекла толщиной: 10-21,52 мм
- Тип стекла: многослойное/монолитное
| Артикул № | Диаметр | Крышка h2 | Распорка h3 |
| DS-AGS3830 | 38 мм (1-1/2″) | 10 мм (3/8″) | 30 мм (1-3/16″) |
| DS-AGS3850 | 38 мм (1-1/2″) | 10 мм (3/8″) | 50 мм (2″) |
| DS-AGS5030 | 50 мм (2″) | 10 мм (3/8″) | 30 мм (1-3/16″) |
| DS-AGS5050 | 50 мм (2″) | 10 мм (3/8″) | 50 мм (2″) |
Регулируемые точечные крепления стекла часто используются для
- стеклянных перил лестницы
- безрамная стеклянная балюстрада
- стеклянные перила с выносом
- декоративное стекло
Простая регулировка при установке перил.
