Таблица подбора крепежа к соединениям
Таблица соответствия крепежа и фланцев различного диаметра и давления. Подбор болтов и шпилек происходит в соответствии с ГОСТом фланцев (воротниковые ГОСТ 12821-01, плоские ГОСТ 12820-01). Количество болтов и шпилек необходимых для фланцевого соединения, соответствует кол-ку отверстий на фланцах.
| Ду фланца, мм | Ру фланца атм. | Фланцы воротниковые по ГОСТ 12821-01 | Фланцы плоские по ГОСТ 12820-01 | |||
| количество отверстий во фланце | Шпилька ГОСТ 9066-75 | количество отверстий во фланце | вариант крепления | |||
| Шпилька 9066-75 | Болт ГОСТ 7798-70 | |||||
| 1 шпилька 2 гайки | 1 шпилька 2 гайки | 1 болт 1 гайка | ||||
| 15 | 6 | 4 | М10х60 | 4 | М10х60 | М10х40 |
| 10 | 4 | М12х65 | 4 | М12х65 | М12х50 | |
| 16 | 4 | М12х70 | 4 | М12х65 | М12х50 | |
| 25 | 4 | М12х75 | 4 | М12х65 | М12х50 | |
| 40 | 4 | М12х75 | ||||
| 63 | 4 | М12х80 | ||||
| 160 | 4 | М12х80 | ||||
| 20 | 6 | 4 | М10х60 | 4 | М10х60 | М10х40 |
| 10 | 4 | М12х70 | 4 | М12х70 | М12х50 | |
| 16 | 4 | М12х70 | 4 | М12х70 | М12х50 | |
| 25 | 4 | М12х75 | 4 | М12х70 | М12х50 | |
| 40 | 4 | М12х75 | ||||
| 63 | 4 | М16х90 | ||||
| 160 | 4 | М16х100 | ||||
| 25 | 6 | 4 | М10х65 | 4 | М10х60 | М10х40 |
| 10 | 4 | М12х70 | 4 | М12х70 | М12х50 | |
| 16 | 4 | 4 | М12х70 | М12х50 | ||
| 25 | 4 | М12х75 | 4 | М12х70 | М12х50 | |
| 40 | 4 | М12х75 | ||||
| 63 | 4 | М16х100 | ||||
| 160 | 4 | М16х100 | ||||
| 32 | 6 | 4 | М12х70 | 4 | М12х70 | М12х50 |
| 10 | 4 | М16х80 | 4 | М16х90 | М16х60 | |
| 16 | 4 | М16х80 | 4 | М16х90 | М16х60 | |
| 25 | 4 | М16х90 | 4 | М16х90 | М16х60 | |
| 40 | 4 | М16х90 | ||||
| 63 | 4 | М20х110 | ||||
| 160 | 4 | М20х110 | ||||
| 40 | 6 | 4 | М12х70 | 4 | М12х70 | М12х50 |
| 10 | 4 | М16х80 | 4 | М16х90 | М16х60 | |
| 16 | 4 | М16х80 | 4 | М16х90 | М16х60 | |
| 25 | 4 | М16х90 | 4 | М16х90 | М16х80 | |
| 40 | 4 | М16х90 | ||||
| 63 | 4 | М20х110 | ||||
| 160 | 4 | М20х120 | ||||
| 50 | 6 | 4 | М12х70 | 4 | М12х70 | М12х50 |
| 10 | 4 | М16х80 | 4 | М16х90 | М16х60 | |
| 16 | 4 | М16х80 | 4 | М16х90 | М16х80 | |
| 25 | 4 | М16х90 | 4 | М16х90 | М16х80 | |
| 40 | 4 | М16х90 | ||||
| 63 | 4 | М20х110 | ||||
| 100 | 4 | М24х120 | ||||
| 160 | 4 | М24х130 | ||||
| 65 | 6 | 4 | М12х70 | 4 | М12х70 | М12х50 |
| 10 | 4 | М16х90 | 4 | М16х90 | М16х60 | |
| 16 | 4 | М1бх90 | 4 | М16х90 | М16х80 | |
| 25 | 8 | М16х100 | 8 | М16х90 | М16х80 | |
| 40 | 8 | М16х100 | ||||
| 63 | 8 | М20х120 | ||||
| 80 | 6 | 4 | 4 | М16х90 | М16х60 | |
| 10 | 4 | М16х90 | 4 | М16х90 | М16х60 | |
| 16 | 4 | М16х90 | 4 | М16х90 | М16х80 | |
| 25 | 8 | М16х100 | 8 | М16х100 | М16х80 | |
| 40 | 8 | М16х100 | ||||
| 63 | 8 | М20х120 | ||||
| 100 | 6 | 4 | М16х80 | 4 | М16х90 | М16х60 |
| 10 | 8 | М16х90 | 8 | М16х90 | М16х80 | |
| 16 | 8 | М16х100 | 8 | М16х100 | М16х80 | |
| 25 | 8 | М20х110 | 8 | М20х110 | М20х90 | |
| 40 | 8 | М20х110 | ||||
| 63 | 8 | М24х130 | ||||
| 100 | 8 | М27х150 | ||||
| 160 | 8 | М27х160 | ||||
| 200 | 8 | М36х230 | ||||
| 125 | 6 | 8 | М16х90 | 8 | М16х90 | М16х60 |
| 10 | 8 | М16х100 | 8 | М16х90 | ||
| 16 | 8 | М16х100 | 8 | М16х100 | М16х80 | |
| 25 | 8 | М24х120 | 8 | М24х140 | М24х100 | |
| 40 | 8 | М24х130 | ||||
| 63 | 8 | М27х150 | ||||
| 150 | б | 8 | М16х90 | 8 | М16х90 | М16х60 |
| 10 | 8 | М20х110 | 8 | М20х110 | М20х90 | |
| 16 | 8 | М20х110 | 8 | М20х110 | М20х90 | |
| 25 | 8 | М24х130 | 8 | М24х140 | М24х100 | |
| 40 | 8 | М24х130 | ||||
| 63 | 8 | МЗ0х1б0 | ||||
| 100 | 12 | М30х180 | ||||
| 160 | 12 | М30х180 | ||||
| 200 | 6 | 8 | М16х90 | 8 | М16х90 | М16х80 |
| 10 | 8 | М20х110 | 8 | М20х110 | М20х90 | |
| 16 | 12 | М20х110 | 12 | М20х110 | М20х90 | |
| 25 | 12 | М24х130 | 12 | М24х140 | М24х100 | |
| 40 | 12 | М27х150 | ||||
| 63 | 12 | М30х170 | ||||
| 100 | 12 | М36х200 | ||||
| 160 | 12 | М36х220 | ||||
| 250 | 6 | 12 | М16х90 | 12 | М16х90 | М16х80 |
| 10 | 12 | М20х110 | 12 | М20х110 | М20х90 | |
| 16 | 12 | М24х120 | 12 | М24х140 | М24х100 | |
| 25 | 12 | М27х140 | 12 | М27х150 | М27х110 | |
| 40 | 12 | М30х160 | ||||
| 63 | 12 | М36х190 | ||||
| 160 | 12 | М36х230 | ||||
| З00 | 10 | 12 | М20х120 | 12 | М20х110 | М20х90 |
| 16 | 12 | М24х130 | 12 | М24х140 | М24х100 | |
| 25 | 16 | М27х150 | 16 | М27х150 | М27х110 | |
| 40 | 16 | М30х180 | ||||
| 63 | 16 | М36х200 | ||||
| 100 | 16 | М42х250 | ||||
| 160 | 16 | М42х270 | ||||
| 350 | 6 | 12 | М20х100 | 12 | М20х110 | М20х90 |
| 10 | 16 | М20х120 | 16 | М20х110 | М20х90 | |
| 16 | 16 | М24х130 | 16 | М24х140 | М24х100 | |
| 25 | 16 | М30х160 | 16 | М30х180 | М30х130 | |
| 40 | 16 | М30х190 | ||||
| 63 | 16 | М36х220 | ||||
| 400 | 6 | 16 | М20х100 | 16 | М20х110 | М20х90 |
| 10 | 16 | М24х120 | 16 | М24х140 | М24х100 | |
| 16 | 16 | М27х150 | 16 | М27х150 | М27х110 | |
| 25 | 16 | М30х170 | 16 | М30х180 | М30х130 | |
| 40 | 16 | М36х210 | ||||
| 63 | 16 | М42х240 | ||||
| 100 | 16 | М48х290 | ||||
| 500 | 6 | 16 | М20х100 | 16 | М20х100 | М20х90 |
| 10 | 20 | М24х130 | 20 | М24х140 | М24х100 | |
| 16 | 20 | М30х170 | 20 | М30х180 | М30х130 | |
| 25 | 20 | М36х190 | 20 | М36х200 | М36х150 | |
| 40 | 20 | М42х230 | ||||
| 63 | 20 | М48х280 | ||||
| 600 | 6 | 20 | М24х120 | 20 | М24х140 | М24х100 |
| 10 | 20 | М27х130 | 20 | М27х150 | М27х110 | |
| 16 | 20 | М36х190 | 20 | М36х200 | М36х150 | |
| 25 | 20 | М36х200 | 20 | М36х200 | М36х150 | |
| 40 | 20 | М48х250 | ||||
| 63 | 20 | М52х280 | ||||
| 700 | 6 | 24 | М24х110 | 24 | М24х140 | М24х100 |
| 10 | 24 | М27х140 | 24 | М27х150 | М27х110 | |
| 16 | 24 | М36х190 | 24 | М36х200 | М36х150 | |
| 25 | 24 | М42х220 | ||||
| 800 | 6 | 24 | М27х120 | 24 | М27х150 | М27х110 |
| 10 | 24 | М30х150 | 24 | М30х180 | М30х130 | |
| 16 | 24 | М36х190 | 24 | М36х200 | М36х150 | |
| 25 | 24 | М42х230 | ||||
| 1000 | 6 | 28 | М27х120 | 28 | М27х150 | М27х110 |
| 10 | 28 | М30х140 | 28 | М30х180 | М30х130 | |
| 16 | 28 | М42х210 | ||||
| 25 | 28 | М52х250 | ||||
| 1200 | 10 | 32 | М36х200 | |||
| 16 | 32 | М48х250 | ||||
| 25 | 32 | М52х250 | ||||
baz-omk.ru
Подбор болтов и шпилек для фланцевых соединений.
Главная » Техподдержка » Статьи » Подбор болтов и шпилек для фланцевых соединений.Внимание! Специально для Вас мы разработали
Чтобы правильно подобрать крепеж для фланцевых соединений необходимо учитывать следующие характеристики:
- Рабочее давление
- Рабочая температура
- Рабочая среда
- Внешняя среда
Особые замечания при выборе крепежа:
- При давлении до 25 кгс/см2 можно использовать как болт, так и шпильку. При давлении свыше 25 кгс/см2 применение болтов не допускается.
- При изготовлении крепежной пары (шпилька, гайка) твердость гайки должна быть на 20 единиц меньше чем у шпильки.
| Размеры болтов D(диаметр мм)*L(длина мм) по ГОСТ 7798-70, ГОСТ 7805-7, ГОСТ 10602-94 для фланцевых соединений на различные давления (РУ). | Размеры шпилек D(диаметр мм)*L(длина мм) по ГОСТ 9066-75 для фланцевых соединений на различные давления (РУ). | |||||||||||||
| Dy | Py, кгс/см2 | Dy | Py, кгс/см2 | |||||||||||
| 1 и 2,5 | 6 | 10 | 16 | 25 | 1 и 2,5 | 6 | 10 | 16 | 25 | 40 | 64 | 100 | ||
| 10 | M10x35 | M10x45 | M12x40 | M12x45 | M12x50 | 10 | M10x50 | M12x60 | M12x70 | M12x80 | ||||
| 15 | M12x45 | 15 | ||||||||||||
| 20 | M10x40 | M10x45 | M12x50 | M12x55 | 20 | M12x60 | M12x70 | M16x90 | M16x90 | |||||
| 25 | 25 | M16x100 | ||||||||||||
| 32 | M12x45 | M12x50 | M16x55 | M16x60 | 32 | M12x60 | M16x70 | M16x80 | M16x80 | M16x90 | M20x110 | M20x110 | ||
| 40 | M16x60 | M15x65 | 40 | M16x80 | ||||||||||
| 50 | M16x65 | M16x70 | 50 | M24x120 | ||||||||||
| 65 | M16x60 | 65 | M16x90 | M20x120 | M24x130 | |||||||||
| 80 | M16x50 | M16x55 | 80 | M16x70 | M16x90 | M16x100 | ||||||||
| 100 | M16x65 | M16x70 | M20x80 | 100 | M20x100 | M20x110 | M24x130 | M27x150 | ||||||
| 125 | M16x55 | M16x60 | M16x70 | M24x90 | 125 | M16x70 | M16x80 | M16x90 | M24x110 | M24x120 | M27x150 | M30x170 | ||
| 150 | M20x70 | M20x80 | 150 | M20x100 | M20x100 | M30x160 | M30x180 | |||||||
| 175 | M16x60 | M16x65 | M20x75 | 175 | M16x80 | M24x120 | M27x150 | M30x170 | ||||||
| 200 | M24x100 | 200 | M20x110 | M36x200 | ||||||||||
| 225 | M27x100 | 225 | M27x130 | M30x170 | M30x180 | M36x210 | ||||||||
| 250 | M16x65 | M16x70 | M24x90 | 250 | M24x120 | M36x210 | M42x250 | |||||||
| 300 | M20x70 | M20x75 | M20x80 | M27x110 | 300 | M20x90 | M27x140 | M30x180 | M36x220 | M48x270 | ||||
| 350 | M24x100 | M30x120 | 350 | M20x90 | M20x100 | M30x150 | M30x190 | M42x240 | M48x280 | |||||
| 400 | M20x75 | M20x80 | M24x90 | M27x110 | M30x130 | 400 | M24x110 | M27x130 | M30x160 | M36x220 | ||||
| 450 | M27x120 | 450 | M20x100 | M27x140 | ||||||||||
| 500 | M30x130 | M36x140 | 500 | M24x120 | M30x160 | M36x180 | M42x240 | |||||||
| 600 | M24x80 | M24x90 | M27x110 | M36x140 | M36x150 | 600 | M24x110 | M27x130 | M36x170 | M36x190 | M48x240 | |||
| 700 | M42x160 | 700 | M36x180 | M42x210 | ||||||||||
| 800 | M27x90 | M27x100 | M30x120 | M42x170 | 800 | M27x120 | M30x150 | M48x220 | ||||||
| 900 | M48x180 | 900 | M27x140 | M48x230 | ||||||||||
| 1000 | M30x130 | M42x150 | M52x190 | 1000 | M30x160 | M42x200 | M52x240 | |||||||
| 1200 | M30x110 | M36x150 | M48x160 | — | 1200 | M30x140 | M36x180 | M48x210 | ||||||
© ЗАО «Башметиз» полная или частичная перепечатка текста разрешена только при указании ссылки на текущую страницу.
bashmetiz.ru
Фланцевый крепеж, крепеж для фланцевых соединений, крепеж к фланцам
Компания 3AО «КОНАР» производит крепеж для фланцевых соединений (шпильки, гайки). Изделия подвергаются горячей консервации и упаковываются в деревянную тару.- Гайки по ГОСТ 9064-75 (cталь 25, 35Х)
- Шпильки по ГОСТ 9066-75 (сталь 35, 40Х)
- Комплект крепежа (шпилька + 2 гайки)
Болты, винты, шпильки и гайки из углеpодистых и легиpованных сталей и сплавов и изделия из цветных сплавов следует обозначить по следующей схеме:
Шпилька 2АМ12х1,25-6gх60.58.35X.029 ГОСТ…
Где:
Шпилька — наименование кpепежного изделия: болт, винт, шпилька, гайка
2 — исполнение (исполнение 1 не указывается)
А – тип крепежа
М12 — символ метpической pезьбы и ее наpужный диаметp
1,25 — мелкий шаг pезьбы в мм (кpупный шаг не указывается) 6g — поле допуска pезьбы по ГОСТ 16093 — 81
60 — длина болта, винта, шпильки в мм
58 — класс пpочности или гpуппа по ГОСТ 17594 — 78
35X — маpка легиpованной стали или сплава (маpка углеpодистой стали не указывается)
02 — обозначение вида покpытия по ГОСТ 17594 — 87
9 — толщина покpытия по ГОСТ 9.303 — 84
ГОСТ — номеp стандаpта на констpукцию и pазмеpы

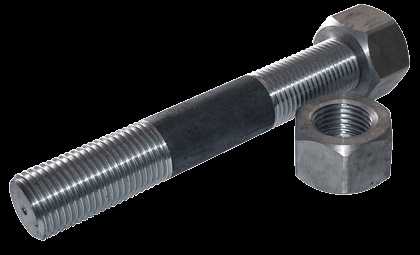

Шпилька и гайки
Класс точности болтов, гаек А,В,С. Высокопрочный фланцевый крепеж:
- Крепеж класс точности С. Болты, гайки класса точности С ставят в отверстия, диаметр которых на 2…3 мм больше диаметра стержня болта.
При этом достигается легкость постановки болтов в отверстия с некоторым несовпадением стенок отверстий смежных соединяемых элементов конструкции.
При приложении к такому соединению внешнего усилия имеют место значительные перемещения, обусловленные разностью в диаметрах болта и отверстия, а также неодновременностью вступления в работу всех болтов соединения.
По этой причине болты класса точности С ставятся конструктивно без расчетов. - Фланцевый кепеж класс точности В. Болты, гайки класса точности В устанавливают в отверстия, диаметр которых на 1- 1,5 мм больше диаметра стержня болта.
Поэтому такие соединения менее деформативны по сравнению с соединениями на болтах класса точности С и требуют более высокой точности при образовании отверстий в соединяемых элементах конструкций. - Крепеж класс точности А. Болты, гайки класса точности А устанавливают в отверстия, которые просверлены на проектный диаметр в собранных элементах и их диаметр больше диаметра стержня болта на 0,25 — 0,30 мм, а сами болты имеют только минусовой допуск на диаметр стержня.
Такие болты и гайки изготовляют точением и поэтому имеют высокую стоимость.
При приложении нагрузки к такому соединению все болты практически одновременно вступают в работу и поэтому соединение малодеформативно, однако требует высокой точности исполнения отверстий в соединяемых деталях.
Основные ГОСТы применяемые к фланцевому крепежу:
- ГОСТ 9066-75 «Шпильки для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры»
- ГОСТ 22032-76 «Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. Конструкция и размеры»
- ГОСТ 22034-76 «Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. Конструкция и размеры»
- ГОСТ 22036-76 «Шпильки с ввинчиваемым концом длиной 1,6d. Класс точности В. Конструкция и размеры»
- ГОСТ 22038-76 «Шпильки с ввинчиваемым концом длиной 2d. Класс точности В. Конструкция и размеры»
- ГОСТ 22039-76 «Шпильки с ввинчиваемым концом длиной 2d. Класс точности А. Конструкция и размеры»
- ГОСТ 22041-76 «Шпильки с ввинчиваемым концом длиной 2,5d. Класс точности А. Конструкция и размеры»
- ГОСТ 22042-76 «Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры»
- ГОСТ 22043-76 «Шпильки для деталей с гладкими отверстиями. Класс точности А. Конструкция и размеры»
- ГОСТ 10494-80 «Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия»
- ОСТ 26-2039-96 «Шпильки с ввинчиваемым концом для фланцевых соединений (нормальной точности). Конструкция и размеры»
- ОСТ 26-2040-96 «Шпильки для фланцевых соединений. Конструкция и размеры»
- ГОСТ 22033-76 «Шпильки с ввинчиваемым концом длиной 1d. Класс точности А. Конструкция и размеры»
- ГОСТ 22035-76 «Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности А. Конструкция и размеры»
- ГОСТ 22037-76 «Шпильки с ввинчиваемым концом длиной 1,6d. Класс точности А. Конструкция и размеры»
- ГОСТ 11447-80 «Шпильки упорные на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия»

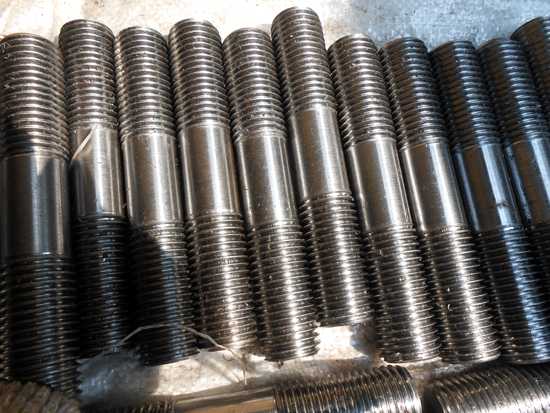

Шпильки
Шпилька — крепёжная деталь машин и механизмов, выполненная в виде цилиндрического стержня, на концах которого имеется резьба. Конструкция и размеры шпилек стандартизированы. Шпильки предназначены для соединения между собой деталей имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы от 2 до 56 мм с различным сочетанием крупных и мелких шагов.
Пpимеp условного обозначения шпильки диаметpом pезьбы d = 16мм, с кpупным шагом pезьбы, с полем допуска 6g, длиной l = 90мм, класса пpочности 5.8, без покpытия:
Шпилька M16-6gх90.58 ГОСТ 22О32 — 76
подробнее о фланцевых шпильках »

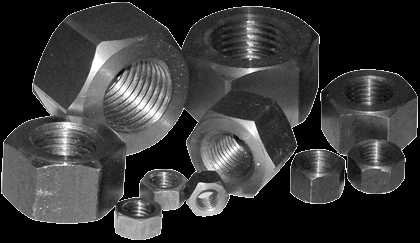

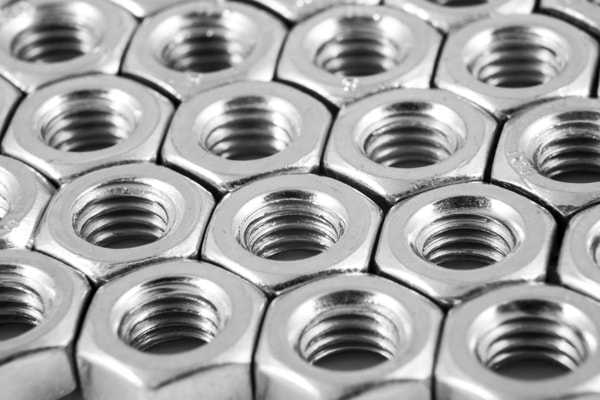

Гайки
Пpимеp условного обозначения гайки с диаметpо м pезьбы d = 12 мм, исполнения 1, с кpупным шагом pезьбы, с полем допуска 7H, класса пpочности 5, без покpытия:
Гайка M12-7H.5 ГОСТ 5915 — 70
подробнее о фланцевых гайках »
Болты
подробнее о фланцевых болтах »
Шайбы
подробнее о фланцевых шайбах »
Возможно нанесение различных видов покрытий и изготовление фланцевого крепежа из различных марок сталей.
www.konarspb.ru
Крепеж для фланцевых соединений | ООО «МК НХТС»
30 марта 2018
Крепеж для фланцевых соединений
Собираем информацию по крепежным элементам для фланцевых соединений. В материале представлены болты, гайки, шпильки, шайбы.
Болты для фланцевых соединений ОСТ 26 2037 96
Болты для соединений фланцев – это специальные элементы, произведенные в виде продолговатого стержня с нарезанной на поверхности крепежной резьбой и более крупной чем сам нарезной стержень шестигранной головкой. Головка предназначена для монтажа болта с помощью инструмента.
Болты для монтажа фланцевых соединений выдерживают высокое давление, вплоть до 16 Мпа и работают в диапазоне температур от – 253 до +600 C.
Болты, соответствующие ОСТ 26 2037 96, используются для крепления отдельных элементов трубопроводной арматуры, машин, установок, сосудов с газами и химическими жидкостями с помощью фланцевых соединений.
Более подробно с особенностями болтов вы можете ознакомиться в этой статье.
Гайки
Гайки ГОСТ 9064-75
ГОСТ 9064-75 появился взамен ГОСТ 9064-69 и распространяется на шестигранные и колпачковые гайки для фланцевых соединений турбин, котлов, трубопроводов, соединительных частей, арматуры, приборов, аппаратов и резервуаров.
Гайки по этому ГОСТу могут быть типов:
А-гайка может иметь размер «под ключ» от 17 до 225. Б-гайка может быть представлена в трех исполнениях. Размер «под ключ» варьируется от 13 до 155.
Рабочие температуры в пределах от — 253 до +600 C.
Гайки ГОСТ 5915-70
ГОСТ 5915-70 введен в действие взамен ГОСТ 5915-62 и распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм.
Размер «под ключ» от 3,2 при номинальном размере резьбы 1,6 до 75 при резьбе 48.
Гайки имеют три исполнения, в зависимости от наличия допусков с одной, другой или обеих сторон. Гайки ГОСТ 5915-70 применяются для фланцевых соединений с рабочими температурами в пределах от — 253 до +600 C.
Гайки ОСТ 26 2041 96
Гайки фланцевые, произведенные по ГОСТу 26 2041 96 используют для надежного соединения между собой разнообразных элементов — частей трубопровода. Перепад температур трубопроводной конструкции при этом может варьироваться в пределах от — 253 до +600 C.
Гайки являются распространенным крепежным элементом для фланцевых соединений с помощью болтов или шпилек. Такие соединения имеются в трубопроводах, по которым транспортируется вода, газы или нефть.
Для создания надежного герметичного соединения фланцев двух труб обычно достаточно четырех-шести точек крепления. В соответствии с требованиями конкретной системы может использоваться и большее количество. Далее читайте в этой статье.
Шпильки ГОСТ 9066-75
Шпилька резьбовая ГОСТ 9066-75 — один из вариантов крепежа фланцевых соединений, а также деталей, имеющих гладкие и резьбовые отверстия. Шпилька выполняется в виде цилиндрического стержня с резьбой по краям.
На резьбовую часть при соединении фланцев устанавливаются шайбы и навинчивают крепежные гайки.
Шпильки, как и болты позволяют сохранить целостность конструкции трубопровода за счет надежного крепления деталей.
В ООО “МК НХТС” резьбовые шпильки изготавливаются методом накатки. Это позволяет оптимизировать скорость производства.
Крепежные шпильки ГОСТ 9066-75 могут покрываться защитным слоем. Например, пассивирующей пленкой, гальваническом или оксидным покрытием.
Нанесение защитного слоя зависит от требований, предъявляемых к соединениям. Более подробную информацию вы можете найти в статье: Производство: шпильки ГОСТ 9066-75
mk-nhts.ru
Крепеж для фланцевых соединений
Соединение труб при помощи фланцев являет собой механизм, который нуждается в правильном подборе компонентов, так как в противном случае соединение может оказаться крайне недолговечным. Крепеж для фланцев должен быть выбран правильно. Неграмотный выбор может привести к утечке жидкости или аварии. Шпильки для фланцев должны иметь определенные характеристики регламентируемые ГОСТ 9066-75. Если их подобрать неверно, то проблема сборки фланцевого соединения может превратиться в настоящую проблему, и при этом не удастся добиться прочного и герметичного соединения, которое сможет на протяжении долгого времени справляться со своими задачами.
Акцентируем ваше внимание на том, что крепежные элементы являются важным сборочным звеном при монтаже соединений. Как показывает практика, очень сложно выбрать правильный размер, длину и материал шпилек при фланцевом соединении нескольких труб, заглушек, задвижек итд. Для этого надо знать исполнение ответного фланца, температурные условия эксплуатации, толщину прокладки, рабочее давление трубопровода и еще дюжину разных факторов.
Если трубопровод начинает течь, то чаще всего причиной утечки становится именно место фланцевого соединения. Очень важно правильно подобрать и гайки для фланцев, так как в противном случае они не смогут справиться с нагрузкой. Все дело в том, что прижимная сила таких гаек должна быть очень высокой, что обеспечит герметичность соединения. Для этого нужна повышенная прочность, однако на практике стоит учесть еще и воздействие давления, которое возникает в трубопроводе. Оно может разрушить фланцевое соединение, если оно было выполнено с применением неподходящих крепежных элементов. Очень часто порывы случаются именно в месте крепления фланцевого соединения по причине установке низкокачественных или неправильно выбранных гаек или шпилек. Еще на стадии проектирования трубопровода стоит учесть данный нюанс и тщательно подобрать все крепежные элементы.
npoet.ru
Как подобрать фланцевый крепёж в соответсвие с фланцевым соединением
Главная → Статьи → Таблицы подбор крепежа к фланцевым соединениям
Размеры болтов D мм*L мм по ГОСТ 7798-70, ГОСТ 7805-7, ГОСТ 10602-94 для фланцевых соединений на различные давления (РУ)
| Dy | Py, кгс/см2 | ||||
|---|---|---|---|---|---|
| 1 и 2,5 | 6 | 10 | 16 | 25 | |
| 10 | M10x35 | M10x45 | M12x40 | M12x45 | M12x50 |
| 15 | M12x45 | ||||
| 20 | M10x40 | M10x45 | M12x50 | M12x55 | |
| 25 | |||||
| 32 | M12x45 | M12x50 | M16x55 | M16x60 | |
| 40 | M16x60 | M15x65 | |||
| 50 | M16x65 | M16x70 | |||
| 65 | M16x60 | ||||
| 80 | M16x50 | M16x55 | |||
| 100 | M16x65 | M16x70 | M20x80 | ||
| 125 | M16x55 | M16x60 | M16x70 | M24x90 | |
| 150 | M20x70 | M20x80 | |||
| 175 | M16x60 | M16x65 | M20x75 | ||
| 200 | M24x100 | ||||
| 225 | M27x100 | ||||
| 250 | M16x65 | M16x70 | M24x90 | ||
| 300 | M20x70 | M20x75 | M20x80 | M27x110 | |
| 350 | M24x100 | M30x120 | |||
| 400 | M20x75 | M20x80 | M24x90 | M27x110 | M30x130 |
| 450 | M27x120 | ||||
| 500 | M30x130 | M36x140 | |||
| 600 | M24x80 | M24x90 | M27x110 | M36x140 | M36x150 |
| 700 | M42x160 | ||||
| 800 | M27x90 | M27x100 | M30x120 | M42x170 | |
| 900 | M48x180 | ||||
| 1000 | M30x130 | M42x150 | M52x190 | ||
| 1200 | M30x110 | M36x150 | M48x160 | — | |
Размеры шпилек D мм*L мм по ГОСТ 9066-75 для фланцевых соединений на различные давления (РУ)
| Dy | Py, кгс/см2 | |||||||
|---|---|---|---|---|---|---|---|---|
| 1 и 2,5 | 6 | 10 | 16 | 25 | 40 | 64 | 100 | |
| 10 | M10x50 | M12x60 | M12x70 | M12x80 | ||||
| 15 | ||||||||
| 20 | M12x60 | M12x70 | M16x90 | M16x90 | ||||
| 25 | M16x100 | |||||||
| 32 | M12x60 | M16x70 | M16x80 | M12x80 | M16x90 | M20x110 | M20x110 | |
| 40 | M16x80 | |||||||
| 50 | M24x120 | |||||||
| 65 | M16x90 | M20x120 | M24x130 | |||||
| 80 | M16x70 | M16x90 | M16x100 | |||||
| 100 | M20x100 | M20x110 | M24x130 | M27x150 | ||||
| 125 | M16x70 | M16x80 | M16x90 | M24x110 | M24x120 | M27x150 | M30x170 | |
| 150 | M20x100 | M20x100 | M30x160 | M30x180 | ||||
| 175 | M16x80 | M24x120 | M27x150 | M30x170 | ||||
| 200 | M20x110 | M36x200 | ||||||
| 225 | M27x130 | M30x170 | M30x180 | M36x210 | ||||
| 250 | M24x120 | M36x210 | M42x250 | |||||
| 300 | M20x90 | M27x140 | M30x180 | M36x220 | M48x270 | |||
| 350 | M20x90 | M20x100 | M30x150 | M30x190 | M42x240 | M48x280 | ||
| 400 | M24x110 | M27x130 | M30x160 | M36x220 | ||||
| 450 | M20x100 | M27x140 | ||||||
| 500 | M24x120 | M30x160 | M36x180 | M42x240 | ||||
| 600 | M24x110 | M27x130 | M36x170 | M36x190 | M48x240 | |||
| 700 | M36x180 | M42x210 | ||||||
| 800 | M27x120 | M30x150 | M48x220 | |||||
| 900 | M27x140 | M48x230 | ||||||
| 1000 | M30x160 | M42x200 | M52x240 | |||||
| 1200 | M30x140 | M36x180 | M48x210 | |||||
www.dsnspb.ru
Шпильки, крепёж для фланцевых соединений
Наша компания поставляет металлические шпильки по стандартам ГОСТ:
ГОСТ 9066-75, ГОСТ 22032-76, ГОСТ 22033-76, ГОСТ 22034-76, ГОСТ 22035-76, ГОСТ 22036-7, ГОСТ 22037-76, ГОСТ 22038-76, ГОСТ 22039-76, ГОСТ 22040-76, ГОСТ 22041-76, ГОСТ 22042-76, ГОСТ 22043-76.
Мы поставляем шпильки различных типов и размеров из различных видов конструкционных, легированных и нержавеющих сталей и сплавов: ст.3, ст.35, ст.40Х, ст.09Г2С, 25Х1МФ, 20ХН3А, 20Х13, 12Х18Н10Т, 14Х17Н2, 30ХМА, 10Х17Н13М2Т, 45Х14Н14В2М, 18Х12ВМБФР, 20Х1М1Ф1ТР, а так же из других сплавов.
Поставляем шпильки с номинальными диаметрами резьбы (в мм):
8, 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 36, 42, 48, 52, 56, 60, 64, 68, 72, 76, 80, 90, 100, 110, 120, 125, 140, 160
Шпильки для фланцевых соединений
Шпилька ГОСТ 9066-75 для фланцевых соединений или фланцевая шпилька — крепёжная деталь машин и механизмов, выполненная в виде цилиндрического стержня на концах которого имеется резьба.
Представляет собой деталь цилиндрической формы с резьбой по длине стержня или с обеих его сторон. Шпильки вместе с гайками применяют для крепления деталей с гладкими сквозными отверстиями. Существует и другой вид, который используют при соединении деталей без такого отверстия. В этом случае после прижатия соединяемых деталей только на одну сторону шпильки накручивается гайка.
В ассортименте на складе шпильки фланцевые, для фланцевых соединений, для фланцев, отечественные шпильки ГОСТ 9066-76, штанги полнорезьбовые, стержни полнорезьбовые, шпильки точеные полнорезьбовые, изготовленные методом накатки, шпильки с одной резьбовой частью.
Шпилька фланцевая предназначена для соединения между собой деталей имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы от 10 до 60 мм с различным сочетанием крупных и мелких шагов.
Шпильки односторонние и двусторонние для фланцев предназначены для соединений паровых котлов и газовых турбин, трубопроводов и их соединительных частей, арматуры, приборов и резервуаров. Диапазон размеров шпилька: М6, М8, М10, М12, М16, М20, М24, М27, М30, М36, М42, М48, М52.
Шпильки для флацевых соединений подразделяют:
- Тип А — шпилька фланцевая ГОСТ сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части, применяемая для фланцевых соединений трубопроводов паровых котлов, трубопроводов и соединительных частей, арматуры, приборов и резервуаров с температурой металла менее или равной 30000C;
- Тип Б — шпилька фланцевая сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, применяемая для фланцевых соединений турбин, трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 30000C.
- Тип В — шпилька для фланцев с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и выступом четырехгранным под ключ, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С.
- Тип Г — шпилька ГОСТ с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и цилиндрическим выступом на ввинчиваемом конце, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов, арматуры с контролируемым затягом шпильки и температурой металла от 0 до 650°С.
- Тип Д — шпилька для фланцев ГОСТ с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, арматуры, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С.
Другой вид продукции:
metallservices.ru
