Коробка передач ЯМЗ-236Н — механическая, с неподвижными осями валов, шестернями постоянного зацепления (кроме шестерен I передачи и заднего хода), трехходовая, пятиступенчатая, с синхронизаторами на II—III и IV—V передачах, обеспечивающими безударное и бесшумное переключение передач.

Картер коробки передач (рис. 57) отлит из серого чугуна СЧ21-40 и крепится к картеру сцепления восемью болтами, затянутыми моментом 16—18 кгс-м. Картер коробки центрируется в картере сцепления поверхностью крышки диаметром 200 мм. На левой стороне картера расположено контрольное отверстие для проверки уровня масла в картере, а в нижней части — два резьбовых отверстия для слива масла, закрытых пробками. В нижней же части картера предусмотрено окно для установки крышки с магнитом и сеткой, служащей для фильтрации масла, которое по каналу поступает к насосу 65. Между крышкой и картером установлена уплотнительная прокладка. В передней и задней стенках картера расположены отверстия для установки подшипников и резьбовые отверстия для крепления крышек подшипников (отлита из ковкого чугуна КЧ 35-10), (из серого чугуна) и (из алюминиевого сплава АЛ 10В).

В коробке передач установлены три вала: ведущий, ведомый и промежуточный. Ведущий вал изготовлен из стали 15ХГН2ТА. Как одно целое с ним выполнены ведущая косозубая шестерня постоянного зацепления, зубчатый венец для включения четвертой передачи и конус для синхронизатора. Вал вращается на двух подшипниках. Передний шарикоподшипник установлен в гнезде коленчатого вала двигателя, задний —в гнезде диаметром 150+о,о4 мм> выполненном в передней стенке картера коробки. От осевого перемещения в картере вал удерживается стопорным кольцом подшипника и крышкой. Задний подшипник напрессован на ведущий вал и дополнительно удерживается кольцевой гайкой.


На шлицевом конце ведущего вала установлены ведомые диски сцепления, передающие крутящий момент двигателя в коробку передач. Задняя цилиндрическая часть вала служит опорой консольному выступу крышки 2 заднего подшипника вала, на котором перемещается муфта выжимного подшипника сцепления. Для предотвращения утечки масла из коробки передач ведущий вал уплотнен сальником.

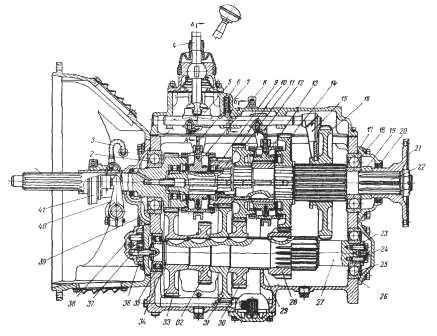

Рис. 57. Коробка передач:
1 — ведущий вал; 2 — крышка подшипника ведущего вала; 3 — картер сцепления; 4 — сальник; 5 — подшипник ведущего вала; 6 — маслоотводная трубка; 7 — передний подшипник ведомого вала; 8 — синхронизатор IV и V передач; 9 — вилка; 10— рукоятка рычага; 11 — пружина стопорного шарика; 12 — втулка шестерни III передачи; 13 — сапун; 14 — вилка переключения II и III передач; 15 — синхронизатор II и III передач; 16 — шестерня II передачи ведомого вала; 17 — упорное кольцо; 18 — вилка переключения I передачи и заднего хода; 19 — шестерня I передачи и заднего хода; 20 — задний подшипник ведомого вала; 21 — ведомый вал; 22 — стакан пружины предохранителя; 23 — пружина предохранителя; 24 — ось поводка; 25 — штифт предохранителя; 26 — защитный колпак; 27 — штифт-фиксатор; 28 — пружина рычага; 29 — опора рычага; 30 — крышка коробки передач; 31 — пробка маслозаливного отверстия; 32 — шарик замка штоков; 33 — штифт замка штоков; 34 — установочный винт; 35 — поводок; 36 — фланец; 37 — ось блока промежуточных шестерен заднего хода; 38 — промежуточная втулка; 39 — игольчатый подшипник; 40 — блок промежуточных шестерен заднего хода; 41 — сальник; 42 — крышка заднего подшипника вторичного вала; 43 — крышка заднего подшипника промежуточного вала; 44 — упорная шайба; 45 — задний подшипник промежуточного вала; 46 — промежуточный вал; 47 — шестерня заднего хода промежуточного вала; 48 — пробка маслосливного отверстия; 49 — шестерня II передачи промежуточного вала; 50 — распорная втулка; 51 — крышка; 52 — пружинное кольцо магнита; 53 — магнит; 54 — сетка заборни£а масла; 55 — шестерня III передачи промежуточного вала; 56 — шестерня V передачи промежуточного вала; 57 — шлицевая втулка синхронизатора; 58 — шестерня III передачи ведомого вала; 59 — пробка маслосливиого отверстия; 60 — втулка шестерни V пе редачи ведомого вала; 61 — шестерня V передачи ведомого вала, 62 — шестерня отбора мощности; 63 — ведомая шестерня промежуточного вала; 64 — картер коробки передач; 65 — масляный насос; 66— кольцевая гайка

В заднем торце вала выполнена выточка под передний подшипник ведомого вала коробки и просверлены каналы для подвода масла к трущимся поверхностям шестерен и синхронизаторов ведомого вала. С целью предотвращения утечки масла между задним торцом ведущего вала и передним торцом ведомого вала установлена маслоотводная трубка.

Ведомый вал расположен в коробке соосно с ведущим валом и вращается на двух подшипниках: роликовом цилиндрическом, расположенном в гнезде ведущего вала, и шариковом, установленном в гнезде диаметром 140+0,04 мм, выполненном в задней стенке картера коробки передач. Шариковый подшипник предохранен от осевого смещения стопорным кольцом, размещенным между задней обработанной поверхностью картера коробки и выточкой крышки подшипника. Ведомый вал изготовлен из легированной стали 15ХГН2ТА, цементирован и закален. По оси вала со стороны переднего роликового подшипника выполнено ступенчатое отверстие, через которое подается смазка к втулкам шестерен II, III и V передач по соответствующим радиальным сверлениям.

На заднем шлицевом конце ведомого вала установлен фланец для крепления основного промежуточного карданного вала. Между торцом фланца и подшипником поставлена распорная втулка. Гайка крепления фланца стопорится выпуклой пружинной шайбой и шплинтом. Роликовый подшипник установлен на шейке вала диаметром 40±0,008 мм и от осевого перемещения удерживается стопорным кольцом.

На ведомом валу свободно вращаются на подшипниках скольжения косозубые шестерни, находящиеся в постоянном зацеплении с соответствующими шестернями промежуточного вала. Шестерня (I передачи и заднего хода) перемещается по прямым шлицам, нарезанным на валу.

Шестерни ведомого и промежуточного валов изготовлены из легированной стали 15ХГН2ТА, цементированы и закалены до твердости зубьев HRC 58—62. Между шестернями 16 и 58 (II и III передач) на ведомом валу размещен синхронизатор. Второй синхронизатор включения IV и V передач размещен на шейке ведомого вала между торцом ведущего вала и шестерней V передачи.

Шестерня установлена непосредственно на шейке ведомого вала. Ее перемещение вдоль оси вала ограничено с одной стороны упорным кольцом, а с другой — шлицевой втулкой синхронизатора, напрессованной на шейку ведомого вала после установки сегментных шпонок. На следующую шейку ведомого вала напрессована цементированная и закаленная втулка шестерни III передачи, изготовленная из стали 15ХФ.

Шестерня в осевом направлении фиксируется с одной стороны буртиком втулки, с другой — специальной упорной зубчатой шайбой и фигурной шпонкой, запирающей шайбу. Материал шайбы— сталь 65Г. Шайба закаливается до твердости HRC 43—48. Зазор между упорной шайбой и шестерней, необходимый для свободного вращения шестерни на валу, должен быть не более 0,15 мм.

Промежуточный вал 46 вращается на двух подшипниках: переднем роликовом и заднем шариковом. Роликовый подшипник установлен на переднюю шейку промежуточного вала диаметром 40±0,008 мм и зафиксирован на ней стопорным кольцом. Задний подшипник смонтирован на шейке вала диаметром 45 мм и зафиксирован на ней упорной шайбой. Шайба, в свою очередь, крепится двумя болтами к торцу вала. Осевые нагрузки воспринимаются стопорным кольцом заднего подшипника. Подшипник закрыт глухой крышкой. Между крышкой и картером установлена картонная прокладка.

На промежуточном валу размещено шесть шестерен, причем одна из них — шестерня (I передачи и заднего хода) выполнена заодно с валом. Остальные шестерни напрессованы на вал и дополнительно предохранены от проворачивания сегментными шпонками. Шестерня предназначена для отбора мощности при установке механизма отбора мощности. Шестерня находится в по-стоянном зацеплении с шестерней ведущего вала. В выточку вала после напрессовки шестерни постоянного зацепления установлено замочное кольцо. В переднем торце промежуточного вала сделана прорезь для соединения со шлицевым концом валика масляного насоса.

Блок шестерен заднего хода установлен слева от промежуточного вала на двух роликовых подшипниках. Между подшипниками установлена промежуточная втулка. Ось блока шестерен изготовлена из стали 15ХГН2ТА, цементирована и закалена. Она неподвижно установлена в картере коробки и фиксируется от проворачивания выступом крышки заднего подшипника промежуточного вала.

Синхронизаторы облегчают включение II и III, IV и V передач. Выравнивание угловых скоростей осуществляется благодаря трению между конусным кольцом синхронизатора и конусом шестерни. Синхронизатор (рис. 58) состоит из подвижной каретки, передвигаемой по шлицам вторичного вала коробки, и цилиндрической обоймы с двумя бронзовыми конусными кольцами. Бронзовые кольца крепятся к обойме заклепками. Обойма удерживается на каретке в среднем положении при помощи четырех фиксаторов, состоящих из пружины и шарика диаметром 7,938 мм.

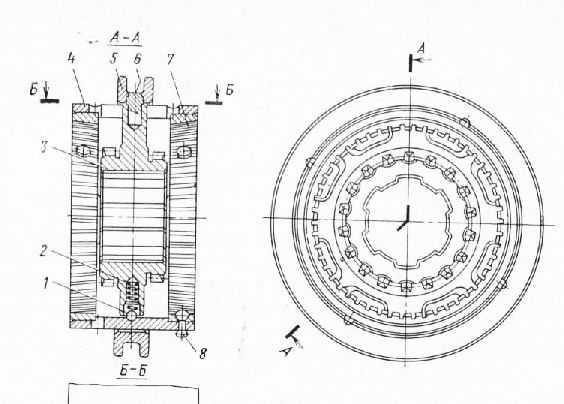

Рис. 58. Синхронизатор IV и V передач:
1 — шарик фиксатора каретки; 2 —пружина фиксатора; 3— каретка; 4 — обойма конусных колец; 5—муфта; 6 — штифт обоймы; 7 —конусные кольца; 8 — заклепка крепления конусного кольца; 9 — шип каретки; 10 — фигурный паз обоймы

На внутренней конической поверхности бронзовых колец (одинаковой по конусности с конусными шейками шестерен) имеются мелкие канавки, разрывающие масляную пленку в момент соприкосновения конусного кольца обоймы с конусом включаемой шестерни. Благодаря этому ускоряется выравнивание угловых скоростей. На каретке с двух сторон профрезерованы зубчатые венцы, входящие в зацепление с зубчатыми венцами шестерен. Зубья каретки, как и зубья венцов шестерен, выполнены по форме ласточкина хвоста с уклоном 1°30’, что предупреждает самовыключение зубчатой муфты при работе передачи.

Между зубчатыми венцами каретки расположены четыре шипа прямоугольного сечения, проходящие через фигурные пазы 10 в обойме. Снаружи на концах шипов при помощи штифтов установлена муфта, в кольцевую проточку которой входят лапки переключающей вилки.

Обойма синхронизатора изготовлена из стали, конусные кольца— из бронзы ОЦС5-5-5. Каретки синхронизаторов, изготовленные из стали 15ХГН2ТА, цементируют и калят до твердости HRC 58—62.

При включении передачи каретка синхронизатора двигается с некоторым усилием из нейтрального положения к вращающейся шестерне включаемой передачи. Одновременно с кареткой перемещается обойма с конусными бронзовыми кольцами. Под действием трения, возникающего между конусами обоймы и шестерни, начинается процесс уравнивания угловых скоростей, по завершении которого шипы каретки входят в углубления со скосами в середине фигурных пазов обоймы. При этом обойма и шипы каретки под действием сил инерции вращающихся масс прижимаются друг к другу. Таким образом, осевое усилие переключения, прикладываемое к каретке, будет передаваться к обойме уже не только через шарики фиксаторов, но и непосредственно через скосы средних углублений в пазах обоймы. На скосах возникают две силы: осевая, прижимающая кольцо к конусу и обеспечивающая уравнение скоростей вращения шестерни и вторичного вала, и окружная, стремящаяся повернуть обойму в обратном направлении.

Когда скорости вращения включаемой шестерни и вторичного вала выравнятся и взаимное скольжение конусного кольца обоймы и конуса шестерни прекратится, сила инерции, прижимающая обойму к каретке и препятствующая осевому перемещению каретки, исчезнет и шипы каретки выйдут из углублений фигурных пазов обоймы. Каретка под продолжающимся действием осевого усилия переключения преодолеет сопротивление шариковых фиксаторов и, скользя по шлицам вторичного вала, войдет своим зубчатым венцом в зацепление с зубчатым венцом включаемой шестерни. Если даже против зуба каретки окажется не впадина венца включаемой шестерни, а зуб, то благодаря скосам на торцах зубьев шестерня несколько повернется и венец каретки бесшумно и безударно войдет в зацепление с венцом шестерни.

Для правильной работы синхронизаторов необходимо полностью выключать сцепление и передвигать рычаг переключения передач плавно, без рывков. Неполное выключение сцепления или слишком быстрое переключение передач может повредить механизм синхронизатора.

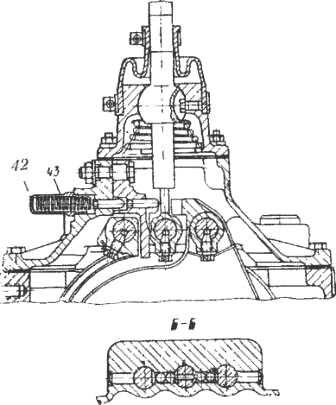

Механизм переключения передач смонтирован в верхней крышке коробки передач, прикрепленной к картеру болтами. При переключении передач каретки синхронизаторов и шестерня передвигаются вилками, установленными на подвижных штоках. Вилки стопорятся с помощью установочных винтов, положение которых фиксируется шплинтовочной проволокой. Головка переключения IV и V передач выполнена заодно с вилкой.

Положение каждого штока фиксирует шарик-фиксатор, прижимаемый к штоку пружиной. На каждом штоке сделаны три радиальных углубления, расположенных так, чтобы обеспечивалось включение кареток синхронизаторов или шестерни I передачи на полную длину зуба. Для предотвращения одновременного включения двух передач служит блокирующее устройство, которое при перемещении одного из штоков автоматически запирает два других в нейтральном положении. Блокирующее устройство состоит из четырех стальных шариков 32 и штифта 33. При перемещении одного из крайних штоков шарики вытесняются из канавки, нажимают на подвижной штифт и входят в канавку среднего штока. Одновременно штифт перемещает два других шарика, которые входят в канавку противоположного крайнего штока. Таким образом, средний и второй крайний шток оказываются заблокированными в нейтральном положении. Аналогично действует блокирующее устройство при перемещении среднего штока.

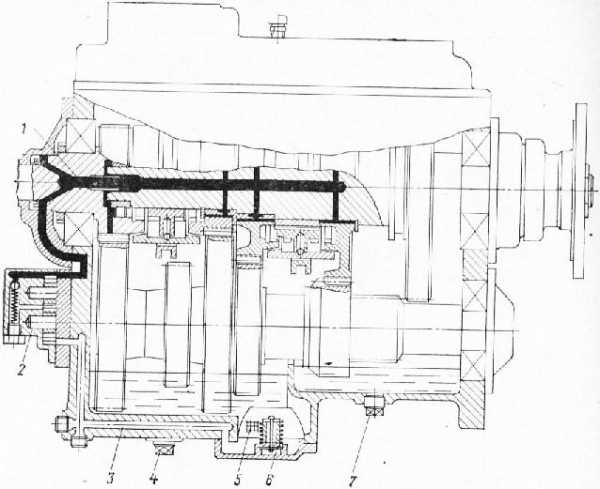

Рис. 59. Схема смазки коробки передач:
1 – маслоподводящий какал; 2— масляный насос; 3 — масловсасывающий канал; 4 и 7 — пробки маслосливных отверстий; 5 — сетка маслозаборника;’ 6 — магнит

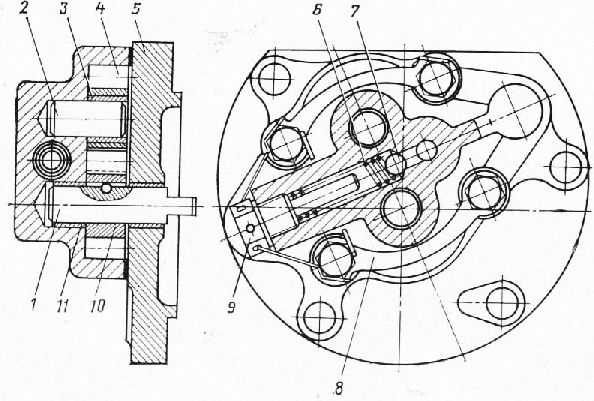

Рис. 60. Масляный насос коробки передач:
1 — валик ведущей шестерни; 2 — ось ведомой шестерни; 3 — втулка; 4 — ведомая шестерня-а —основание; 6 — пружина клапана; 7 — шарик клапана; 8 — стопорная планка; 9 — пробка клапана; 10 – ведущая шестерня; 11 — втулка

Для предупреждения случайного включения I передачи и заднего хода механизм переключения снабжен предохранительным устройством, состоящим из двух цилиндрических штифтов, пружины и стакана пружины. Для включения I передачи или заднего хода необходимо затратить добавочное усилие на сжатие пружины.

Рычаг переключения передач установлен в чугунной опоре, укрепленной на крышке коробки шпильками с гайками. Между опорой и крышкой установлена прокладка. В прорезь шаровой головки рычага переключения входит штифт, не позволяющий рычагу поворачиваться вокруг вертикальной оси. К конической поверхности опоры шаровую головку рычага поджимает пружина. Такое крепление рычага позволяет ему качаться в боковом и продольном направлениях и обеспечивает перемещение головок со штоками и вилками при переключении передач.

Смазка деталей коробки передач осуществляется разбрызгиванием и под давлением. Под давлением с помощью масляного насоса смазываются подшипники скольжения шестерен V, III и II передач вторичного вала. Масло поступает в насос из картера коробки передач через заборник с сеткой и магнитом. Сетка (рис. 59) масло-заборника задерживает крупные частицы, а магнит улавливает мелкие металлические частицы. Через канал в нижней части картера коробки масло направляется к масляному насосу, установленному на переднем торце картера. От насоса масло по каналу в передней стенке картера, каналу в крышке подшипника первичного вала, сверлениям в первичном валу поступает в канал, откуда по радиальным сверлениям оно направляется к подшипникам скольжения шестерен.

Масло, просачивающееся между маслоподводящей трубкой первичного вала и стенками отверстия во вторичном валу, используется для смазки переднего роликоподшипника вторичного вала. Все остальные детали коробки передач смазываются маслом, разбрызгиваемым зубьями вращающихся шестерен промежуточного вала. На левой боковой стенке картера коробки расположен лоток, в который забрасывается масло при вращении шестерен промежуточного вала. Из лотка масло стекает в заднюю часть картера и смазывает блок шестерен заднего хода.

Масляный насос коробки передач (рис. 60) закреплен на картере коробки с помощью четырех болтов. Корпус и основание насоса отлиты из серого чугуна СЧ21-40. Их сопрягаемые плоскости тщательно обработаны. В корпусе насоса установлены ведущая и ведомая шестерни, изготовленные из стали 45Х и термообра-ботанные до твердости HRC 24—30. Длина зуба шестерен 16Io,‘io5 мм, модуль 4,25, число зубьев 8. Ведущая шестерня напрессована на валик. Перед напрессовкой шестерни в углубление валика укладывается шарик диаметром 4 мм, выполняющий функцию шпонки. На стенке отверстия шестерни для шарика предусмотрен паз. Валик ведущей шестерни вращается во втулках, запрессованных в отверстия корпуса и основания.

Ведомая шестерня насоса вращается на оси, запрессованной в корпус. Валик и ось изготовлены из стали 15ХФ с последующей термообработкой до твердости HRC 56, не менее. В отверстие ведомой шестерни запрессована втулка.

Повышение давления масла в корпусе насоса ограничивается перепускным клапаном, состоящим из шарика, пружины и пробки. При повышении давления масла в нагнетательном канале до 0,7—0,9 кгс/см2 масло отжимает шарик и перетекает во всасывающую полость насоса.

Между корпусом и основанием насоса установлена уплотни-тельная прокладка из картона толщиной 0,3±0,03 мм. Эта же прокладка обеспечивает необходимый зазор между торцами шестерен и корпусом. На верхней крышке картера коробки установлен сапун.

Техническое обслуживание коробки передач в процессе эксплуатации автомобиля заключается в периодическом осмотре и подтягивании крепежных соединений, а также в своевременной смене масла. Особое внимание следует обращать на крепление коробки передач. Уровень масла при неработающем двигателе должен совпадать с контрольным отверстием, расположенным на левой стенке картера коробки передач. Отработанное масло сливают из прогретой коробки через оба сливных отверстия одновременно. После этого надо снять заборник масла, очистить и промыть магнит и сетку заборника в керосине и установить заборник на место.

При необходимости промывки коробки в картер заливают примерно 3 л веретенного масла, включают двигатель, дают ему проработать 7—8 мин, затем промывочное масло заменяют свежим.

Читать далее: Тягово-сцепные устройства автомобиля КрАЗ

Категория: — Автомобили КрАЗ



Главная → Справочник → Статьи → Форум


stroy-technics.ru

Трансмиссия и сцепление автомобиля Краз

Строительные машины и оборудование, справочник

Трансмиссия и сцепление автомобиля Краз

Категория:

   Автомобили КрАЗ




Трансмиссия и сцепление автомобиля Краз

На автомобиле установлено сухое двухдисковое сцепление фрикционного типа с цилиндрическими нажимными пружинами, расположенными по периферии.

Подробное описание сцепления дано в инструкции по эксплуатации двигателя.

Уход за сцеплением


Уход за сцеплением включает: периодическую проверку свободного и полного хода педали сцепления, смазку привода, регулировку сцепления.

Сцепление регулируется в два этапа: вначале регулируется величина отхода среднего ведущего диска (зазор А) для обеспечения необходимых зазоров между рабочими поверхностями сцепления при его выключении, а затем — свободный ход педали сцепления (зазор Б). Поэтому надо строго соблюдать указанный порядок регулировки.

Порядок регулировки зазора А:
1. Установить рычаг переключения передач в нейтральное положение.
2. Снять крышки люков картера сцепления и картера маховика.
3. Проворачивая маховик специальным ломиком, входящим в комплект шоферского инструмента, необходимо поочередно:
ввернуть до упора в средний ведущий диск все четыре регулировочных винта, предварительно отпустив контргайки отвернуть все регулировочные винты на один оборот и законтрить их контргайками. Контргайки затягивать при зафиксированном винте и без значительных усилий во избежание нарушения установленного зазора.
4. Проверить зазор А между торцами регулировочных винтов средним ведущим диском. При выключенном сцеплении он должен быть равен 1 мм.

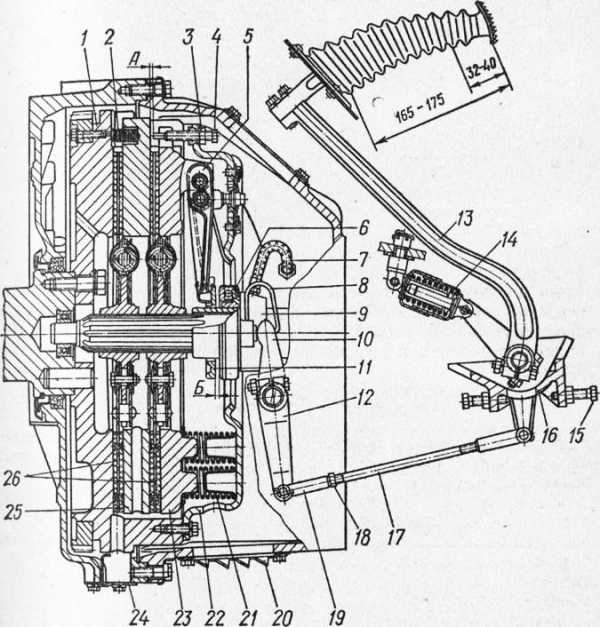

Рис. 13. Сцепление и привод его выключения:
1 — маховик; 2 — отжимная пружина; 3 — контргайка регулировочного винта; 4— регулировочный винт; 5 — оттяжной рычаг; 6 — выжимной подшипник; 7 — шланг

Порядок регулировки зазора Б:

Отсоединить вилку тяги от рычага. у Отпустить контргайку и, ввертывая или вывертывая вилку, установить такую длину тяги, при которой свободный педали сцепления находился бы в пределах 32—40 мм, что соответствует зазору В (3,2—4,0 мм) между упорным кольцом оттяжных рычагов и выжимным подшипником.

3. Соединить вилку с рычагом, зашплинтовать палец и затянуть контргайку вилки тяги.

4. Проверить величину свободного хода педали сцепления

5. Установить на место крышки люков картера сцеплент и картера маховика.

Если свободный ход педали сцепления невозможно восстановить изменением длины тяги, а износ фрикционных накладок ещд невелик и позволяет эксплуатировать сцепление без замены накладок, необходимо рычаг вала вилки выключения сцепления переставить на один шлиц, повернув его в сторону тяги 17, а затем отрегулировать сцепление и механизм его выключения в последовательности, описанной выше.

При эксплуатации автомобиля могут быть случаи, когда педаль не возвращается в исходное положение. Тогда необходимо вывернута упорный болт настолько, чтобы обеспечивался четкий возвраг педали; если при этом свободный ход педали будет больше 40 мм его следует отрегулировать.

Проверка свободного хода педали сцепления. Для нормальной работы сцепления необходимо, чтобы между упорным кольцом оттяжных рычагов и выжимным подшипником при включенном сцеплении был зазор 3,2—4,0 мм. Этому зазору соответствует cbi бодный ход педали сцепления, равный 32—40 мм; полный ход п дали 165—175 мм (рис. 13).

Отсутствие свободного хода педали вызывает пробуксовку сцеп ления, что приводит к интенсивному износу фрикционных накладок ведомых дисков, их короблению, а также выходу из строя выжим ного подшипника. В результате этого возможен полный отказ в ра боте сцепления.

При слишком большом свободном ходе педали сцепление выклю чается не полностью. Неполное выключение сцепления обнаруж: вается при переключении передач по скрежету шестерен в коробке,: особенно при трогании автомобиля с места.

Свободный ход педали сцепления рекомендуется проверять в такой последовательности:
– установить линейку так, чтобы она упиралась в пол кабины и была прижата к педали;
– заметив по линейке положение верхней плоскости педали, плавно нажимать на нее до появления сопротивления движению педали;
– прекратить перемещение педали и по делениям на линейке onpei делить величину свободного хода педали сцепления.

Читать далее: Раздаточная коробка КрАЗ

Категория: — Автомобили КрАЗ



Главная → Справочник → Статьи → Форум


stroy-technics.ru

Коробка передач КПП автомобилей КРАЗ-255, КРАЗ-260

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

__________________________________________________________________________

__________________________________________________________________________

Коробка передач КПП автомобилей КРАЗ-255, КРАЗ-260

___________________________________________________________________________

Разборка коробки передач КРАЗ-255, КРАЗ-260

Коробку передач КРАЗ-255, КРАЗ-260 разбирают на стенде, а при отсутствии его на верстаке высотой 500—600 мм.

В большинстве случаев для устранения какой-либо неисправности или замены отдельных деталей достаточно разобрать КПП КРАЗ на отдельные крупные узлы (крышку коробки с механизмом переключения, узел ведущего вала, узлы ведомого вала и т. д.).

Последовательность разборки коробки передач КРАЗ-255, КРАЗ-260

Рис.7-9. Коробка передач КПП КРАЗ-255, КРАЗ-260

1 — ведущий вал; 2, 18, 25, 35 — подшипники; 3—шланг подачи смазки; 4 — рычаг переключения передач; 5 — головка штока вилки; 6 — пружина стопорного шарика; 7 — вилка четвертой и пятой передач; 8 — синхронизатор четвертой и пятой передач; 9— упорная шайба; 10—шестерня пятой
передачи ведомого вала; 11 — шестерня третьей передачи ведомого вала; 12—вилка переключения второй и третьей передач; 13 — синхронизатор второй и третьей передач; К — шестерня второй передачи ведомого вала; 15 — вилки первой передачи и заднего хода; 16 — шестерня первой передачи и заднего хода ведомого вала; 17 — крышка; 19 — распорная втулка;

20 — сальник; 21 — фланец; 22 — ведомый вал; 23 — упорная шайба; 24 — крышка;
26 — стопорное кольцо; 27 — промежуточный вал; 28 — шестерня второй передачи промежуточного вала; 29 — распорная втулка; 30 — шестерня третьей передачи промежуточного вала; 31 — шестерня пятой передачи промежуточного вала; 32—шестерня отбора мощности; 33 — шестерня постоянного зацепления промежуточного вала; 34 — замочное кольцо; 36 — ведущая шестерня масляного насоса; 37 — ведомая шестерня масляного насоса: 38 — масляный насос; 39 — крышка подшипника ведущего вала; 40 — вилка выключения сцепления; 41 — муфта выключения сцепления; 42 — колпачковая гайка; 43 — пружина предохранителя; 44 — ось блока промежуточных шестерен заднего хода; 45—блок шестерен; 46 — промежуточная
втулка; 47 — игольчатый подшипник

Снять кронштейн задней опоры коробки передач КРАЗ-255, КРАЗ-260.

Осторожно снять крышку коробки передач, не повредив при этом прокладку.

Отъединить пружину выключения сцепления от муфты и скобы, отвернуть шланг 3 (рис. 7-9) для смазки муфты и привязать свободный конец шланга проволокой к одному из отверстий картера сцепления.

Снять муфту 41 выключения сцепления.

Отвернуть гайку стяжного болта вилки выключения сцепления и вынуть стяжной болт. Повернуть вал вилки на 180° и сдвинуть вилку 40по валу так, чтобы можно было вынуть сегментную шпонку.

Выбив сегментную шпонку вынуть вал, одновременно снимая с вала вилку выключения сцепления. При помощи универсального съемника снять фланец 21 с ведомого вала.

При помощи болтов-съемников снять крышку 39 с ведущего вала и прокладку крышки. Слегка ударяя молотком по ведущему валу 1 и покачивая его рукой, извлечь ведущий вал в сборе с подшипником из гнезда картера.

Снять крышку 17 заднего подшипника ведомого вала КПП КРАЗ-255, КРАЗ-260 (при этом нужно соблюдать осторожность, чтобы не повредить уплотнительную прокладку). Снять прокладку и распорную втулку 19.

Выпрессовать задний подшипник ведомого вала, предварительно сняв с него стопорное кольцо.

При помощи проволочных захватов извлечь ведомый вал 22 в сборе с шестернями из картера коробки передач КРАЗ-255, КРАЗ-260.

Осторожно снять крышку 24 заднего подшипника промежуточного вала так, чтобы не повредить прокладку. Снять прокладку.

Снять упорную шайбу 23 промежуточного вала. Затем снять задний подшипник промежуточного вала, предварительно сняв с него стопорное кольцо 26.

При помощи проволочных захватов извлечь промежуточный вал 27 из картера коробки передач. Снять масляный насос 38 и прокладку насоса.

Извлечь из картера ось блока промежуточных шестерен заднего хода, затем вынуть из картера блок шестерен 45, подшипники 47 и промежуточную втулку 46.

Ведущий вал КПП КРАЗ-255, КРАЗ-260 следует разбирать в следующей последовательности:

— зажать ведущий вал в тисках и отогнуть усик замочной шайбы;

— отвернуть кольцевую гайку и снять замочную шайбу;

— спрессовать подшипник.

Ведомый вал КПП КРАЗ-255, КРАЗ-260 следует разбирать в следующей последовательности:

— снять со шлицев шестерню 16 первой передачи и заднего хода, синхронизатор 8 четвертой и пятой передач;

— при помощи отвертки и специальных крючков снять замочное кольцо и упорную шайбу 9 шестерни пятой передачи;

— установить ведомый вал КПП КРАЗ на пресс, подложить под шестерню14 второй передачи деревянные подкладки и, нажимая прессом через деревянную прокладку или специальную оправку, спрессовать втулки шестерен и шлицевую втулку синхронизатора второй и третьей передач.

Снять с вала шестерню 10 пятой передачи, иглы подшипника шестерни пятой передачи, промежуточное кольцо подшипника, втулку подшипника шестерни пятой передачи, шестерню третьей передачи, игл подшипника 18 шестерни третьей передачи, промежуточное кольцо подшипника, втулку подшипника шестерни третьей передачи, синхронизатор 13 второй и третьей передачи, шлицевую втулку синхронизатора, шестерню 14 второй передачи, игл подшипника 35 шестерни второй передачи, промежуточное кольцо подшипника и упорную шайбу шестерни второй передачи.

Разборку механизма переключения передач КРАЗ выполнить в следующей последовательности:

— отвернуть гайки шпилек крепления опоры рычага переключения, снять опору и ее прокладку, затем извлечь из крышки пружины 6 и стопорные шарики механизма переключения;

— зажать опору с рычагом переключения в тисках, отвернуть рукоятку рычага переключения и, нажимая на шайбу, сжать пружину рычага переключения передач так, чтобы освободился штифт шайбы.

— Вытащить плоскогубцами штифт шайбы, снять шайбу, пружину рычага, крышку опоры и уплотнительное кольцо крышки.

— Выбить из опоры штифт крепления рычага переключения и снять рычаг КПП КРАЗ; отогнуть усики замочной шайбы, отвернуть колпачковую гайку 42, отвернуть гайку предохранителя включения первой передачи и заднего хода, вынуть предохранитель, пружину 43 предохранителя, поводок переключения первой передачи и заднего хода и его ось;

— вывернуть установочные винты головок штоков и вилок переключения, вынуть заглушки отверстий штоков, при помощи выколотки выбить штоки из крышки, снять вилки 7, 12 и 15 и головки 5, вынуть шарики и штифт замка штока.

Разборку промежуточного вала КПП КРАЗ-255, КРАЗ-260 выполнить в следующей последовательности:

— снять шайбу-маслоотражатель и при помощи двух отверток снять замочное кольцо 34;

— установить промежуточный вал 27 на прессе, спрессовать шестерню 33 постоянного зацепления и извлечь шпонку шестерни.

— После этого поочередно спрессовать шестерни 32, 31, 30 и 28,предварительно извлекая сегментные шпонки уже снятых шестерен.

Разборку масляного насоса выполнить в следующей последовательности:

— при помощи плоскогубцев вынуть ведущую шестерню 36 из корпуса масляного насоса в сборе с осью; спрессовать шестерню с оси и вынуть сегментную шпонку;

— вынуть ведомую шестерню 37 и ее ось из корпуса насоса;

— вывернуть пробку пружины клапана, извлечь из корпуса насоса пружину и шарик клапана.

Износ шлицев ведущего вала допускается до 5,7 мм (номинальный размер 5,9+0’05 мм). Смятие или скручивание шлицев не допускается.

Износ шлицев ведомого вала коробки передач КРАЗ допускается в пределах 0,12—0,16 мм. Износ щек вилок переключения передач по толщине допускается до размера 10 мм.

Щеки должны лежать в одной плоскости и быть перпендикулярны к оси отверстия с точностью до 0,2 мм. Износ зубьев каретки синхронизатора (по длине) со стороны включения допускается до размера зуба 8 мм.

Износ шлицев синхронизатора КПП КРАЗ-255, КРАЗ-260 второй и третьей передач (по толщине) допускается до размера 6,25 мм при замере на расстоянии 2,35 мм от вершины.

Износ шлицевого отверстия синхронизатора четвертой и пятой передач (по внутреннему диаметру) допускается до 50,127 мм, разработка впадины по ширине — до размера 14,2 мм.

При определении степени износа бронзовых конусных колец обойм синхронизаторов пользуются сопрягаемыми с ними конусными поверхностями соответствующих валов и шестерен.

При насаживании кольца или шестерни на вал замеряют зазор между торцом зуба и обоймой синхронизатора коробки передач КРАЗ-255, КРАЗ-260.

Износ конусного кольца считается в пределах допустимого, если зазор между торцом зуба и обоймой не менее 1,5 мм. Износ выточки муфты синхронизатора под вилку допускается до размера 11,76 мм.

При ослаблении муфты на каретке синхронизатора негодные штифты высверливают, ставят новые и запаивают их латунью. Место пайки зачищают.

Износ шлицев фланца крепления карданного вала (по ширине) допускается до размера 9,2 мм, износ шейки под сальник — до диаметра 69,6 мм.

Допускается износ нижнего шарового конца рычага переключения передач КРАЗ-255, КРАЗ-260 до размера 18,65 мм; износ сферической поверхности верхнего шарового упора до размера 35,2 мм: износ отверстия в верхнем шаровом упоре под штифт (по ширине) до размера 10,6 мм.

Сборка коробки передач КРАЗ-255, КРАЗ-260

Сначала собирают крупные узлы коробки передач, а затем из подсобранных узлов — непосредственно КПП.

Сборка ведущего вала КПП КРАЗ

Если по какой-либо причине в КПП КРАЗ-255, КРАЗ-260 устанавливают новый ведущий вал или новый синхронизатор четвертой и пятой передач, то перед сборкой конусную поверхность кольца синхронизатора следует притереть к конусной поверхности синхронизатора четвертой и пятой передач.

Площадь следов контакта должна составлять не менее 65% поверхности конуса кольца и располагаться равномерно по всей конусной поверхности.

Последовательность сборки ведущего вала КРАЗ:

— напрессовать на ведущий вал 1 (см. рис.7-9) до упора шариковый подшипник 2 в сборе со стопорным кольцом;

— зажать ведущий вал ведущего вала КПП КРАЗ в тисках, установить замочную шайбу, навернуть и при помощи ключа затянуть кольцевую гайку, а затем загнуть усик замочной шайбы.

Вращение наружной обоймы подшипника должно быть свободным, без заедания.

Сборка ведомого вала коробки передач КРАЗ-255, КРАЗ-260

При сборке ведомого вала КПП КРАЗ-255, КРАЗ-260, в случае замены синхронизатора или шестерни, кроме шестерни первой передачи и заднего хода, следует притереть конусные поверхности синхронизаторов к конусным поверхностям шестерен.

Если на ведомый вал устанавливают новый игольчатый подшипник для какой-нибудь шестерни, то его комплектуют из игл одной группы (диаметр иглы подшипника первой группы 3,000—2,995 мм второй группы 2,995—2,990 мм).

Последовательность сборки ведомого вала КРАЗ-255, КРАЗ-260:

Установить на ведомый вал 22 упорную шайбу и промежуточное кольцо, собрать игольчатый подшипник. Для облегчения сборки допускается устанавливать иглы подшипников на солидоле.

Затем установить шестерню 14 второй передачи и напрессовать до упора распорную втулку синхронизатора второй и третьей передач.

Распорная втулка своим кольцевым срезом должна быть обращена в сторону переднего конца ведомого вала.

Установить на распорную втулку синхронизатор 13 второй и третьей передач, при этом короткий конец каретки синхронизатора должен быть обращен в сторону шестерни второй передачи.

Каретка синхронизатора КПП КРАЗ-255, КРАЗ-260 должна свободно, без заеданий, перемещаться по шлицам распорной втулки.

Напрессовать до упора втулку шестерни 10 третьей передачи. Собрать игольчатый подшипник, затем установить шестерню 11.

Напрессовать до упора втулку шестерни 10 пятой передачи. Собрать игольчатый подшипник шестерни 10 пятой передачи, установить шестерню 10 пятой передачи, упорную шайбу 9 и замочное кольцо.

Зазор между торцами упорной шайбы и втулкой подшипника устанавливают в пределах 0,10—0,15 мм.

Величину зазора регулируют подбором упорной шайбы до установки шестерни пятой передачи.

Все шестерни ведомого вала КПП КРАЗ-255, КРАЗ-260 должны вращаться свободно, без заеданий.

Обойма конусных колец синхронизатора второй и третьей передач должна иметь продольное перемещение в пределах 3—5 мм.

Сцепление зубьев каретки синхронизатора с зубьями шестерен должно быть свободным, без заеданий.

Установить синхронизатор 8 четвертой и пятой передач так, чтобы кольцевая выточка каретки, синхронизатора была обращена в сторону шестерни пятой передачи.

Перемещение синхронизатора коробки передач КРАЗ-255, КРАЗ-260 по шлицам должно быть свободным, без заеданий.

Установить шестерню 16 первой передачи и заднего хода так, чтобы выточка под вилку включения была обращена в сторону шестерни 14. Перемещение шестерни по шлицам должно быть свободным, без заеданий.

Сборка промежуточного вала КПП КРАЗ-255, КРАЗ-260

Шестерню 33 постоянного зацепления удлиненной стороной ступицы устанавливают в сторону заднего конца промежуточного вала, а остальные шестерни удлиненной стороной ступицы в сторону переднего конца.

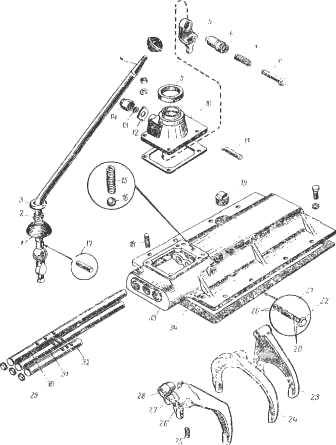

Рис. 10. Механизм переключения передач КПП КРАЗ-255, КРАЗ-260

1 — крышка опоры рычага; 2 — пружина рычага переключения; 3 — шайба пружины рычага переключения; 4— рычаг переключения передач; 5 — поводок переключения первой передачи и заднего хода; 6 — ось поводка переключения первой передачи и заднего хода; 7— пружина предохранителя включения первой передачи и заднего хода; 8 — предохранитель первой передачи и заднею хода; 9 — уплотнительное кольцо крышки опоры; 10 — опора рычага переключении передач; 11 — штифт крепления рычага; 12— шайба; 13 — гайка предохранителя включения первой передачи и заднего хода; 14 — колпачковая гайка; 15 — пружина стопорного шарика; 16 — стопорный шарик механизма переключения передач; 17 — штифт шайбы
пружины рычага; 18— шпилька крепления опоры рычага переключения передач; 19—пробка маслозаливного отверстия коробки передач; 20 — шарики-фиксаторы; 21 — штифт замка штока вилок переключения передач; 22 — заглушка верхней крышки коробки передач; 23—-вилка переключения первой передачи и заднего хода; 24 — вилка переключения второй и третьей передач; 25 — установочный винт вилки переключения передач ; 26 — вилка переключения четвертой и пятой передач; 27 — головка штока вилки переключения второй и третьей передачи, 28 — головка штока вилки переключения первой передачи и заднего хода; 29 — заглушка верхней крышки коробки передач; 30 — шток вилки переключения первой передачи и заднего хода, 31 — шток вилки переключения второй и третьей передач; 32 — шток вилки переключения четвертой и пятой передач; 33— верхняя крышка коробки передач; 34 — прокладка

Верхнюю крышку коробки передач КРАЗ-255, КРАЗ-260 необходимо собирать в следующем порядке.

Установить в крышку коробки шток 30 (рис. 10) вилки переключения первой передачи и заднего хода.

Надеть на шток головку 28 и вилку переключения 23. Продвинуть шток до нейтрального положения, через отверстие под шток второй и третьей передач вложить два шарика-фиксатора 20 замка.

Вставить шток 31 вилки переключения второй и третьей передач. Надеть на шток головку 27 и вилку переключения 24. Вставить в отверстие штока штифт 21 замка.

Продвинуть шток до нейтрального положения. Шток 32 вилки четвертой и пятой передач КПП КРАЗ устанавливают аналогично. Штоки, установленные в крышку, должны свободно перемещаться от усилия руки.

Закрепить головки и вилки переключения винтами 25. Качание вилок и головок на штоках не допускается. Установочные винты зашплинтовать вязальной проволокой.

Проверить работу замка штоков. При продольном перемещении одного из штоков два других должны быть заперты замком в нейтральном положении.

Надеть на предохранитель 8 первой передачи и заднего хода пружину 7. Вставить предохранитель с пружиной в ось 6 поводка, навернуть на предохранитель гайку 13.

Надеть на ось поводок 5 первой передачи и заднего хода КПП КРАЗ, вставить поводок с осью в опору 10. Поводок переключения первой передачи и заднего хода должен свободно, без заедания, вращаться на оси.

Зажать опору в тисках, установить в нее рычаг 4 и легкими ударами молотка забить штифт 11 крепления рычага. Установить на опору через рычаг уплотнительное кольцо 9 и крышку 1.

Затем надеть на рычаг пружину 2 и шайбу 3. Нажимая на шайбу, сжать пружину и вставить в отверстие рычага штифт 17 шайбы пружины. Навернуть на рычаг рукоятку.

Отрегулировать зазор (в пределах 1,5—2,0 мм) между включающей головкой рычага и выступами поводка гайкой 13 предохранителя.

После регулировки зашплинтовать гайку, надеть на конец оси замочную шайбу 12, навернуть колпачковую гайку 14 и загнуть усики замочной шайбы (один — на опору, другой — на грань колпачковой гайки).

Вставить в отверстия крышки шарики 16 и пружины 15, установить на крышку прокладку и опору рычага переключения.

Завернуть гайки шпилек 18 крепления опоры, подложив под гайки пружинные шайбы.

Сборка масляного насоса КПП КРАЗ-255, КРАЗ-260

После сборки проверяют расстояние от торца ведущей шестерни до уступа вала, которое должно быть в пределах 13,5—14,5 мм. Кроме того, проверяют радиальный зазор (на одну сторону) между стенкой гнезда корпуса и шестерней. Зазор допускается в пределах 0,11—0,20 мм.

Окончательно коробку передач КРАЗ-255, КРАЗ-260 собирают в следующей последовательности:

Собранный промежуточный вал КПП КРАЗ-255, КРАЗ-260 установить в картер коробки. На задний конец промежуточного вала напрессовать шариковый подшипник 25 (см. рис. 7-9) со стопорным кольцом 26 и закрепить упорную шайбу 23.

Болты зашплинтовать между собой вязальной проволокой.

Установить в картер блок промежуточных шестерен 45 заднего хода в сборе с роликовыми подшипниками 47 и промежуточной втулкой 46,затем вставить ось блока 44.

Вращение блока шестерен КПП КРАЗ-255, КРАЗ-260 на оси должно быть свободным, без заеданий. Продольное перемещение блока на оси должно быть в пределах 0,15—0,71 мм.

Допускается установка шайб для компенсации износа бобышек картера коробки. Установить масляный насос 38. Болты крепления зашплинтовать вязальной проволокой.

Между корпусом насоса и плоскостью картера установить картонную прокладку толщиной 0,25—0,35 мм.

Установить в картер ведомый вал коробки передач КРАЗ-255, КРАЗ-260, напрессовать до упора на задний конец вала шариковый подшипник 18 со стопорным кольцом и установить распорную втулку 19, а на передний конец вала установить роликовый подшипник.

Установить в картер ведущий вал. Установить крышку 39 подшипника, используя латунную оправку с полированной поверхностью 1.

Установить крышки подшипников ведомого 17 (см. рис. 7-9) и промежуточного 27 валов, подложив под крышки прокладки.

Установить на задний конец ведомого вала фланец 21 крепления карданного вала и плоскую шайбу. Закрепить фланец гайкой и зашплинтовать.

Болты крепления крышки подшипника ведущего вала, картера сцепления и масляного насоса зашплинтовать вязальной проволокой попарно.

Все валы коробки передач КРАЗ-255, КРАЗ-260 должны легко вращаться. Если была необходимость замены сальника ведущего или ведомого вала, то сальник в крышку запрессовывают при помощи специальной оправки.

Вставить в отверстия картера вал вилки выключения сцепления, одновременно надев на вал вилку. Установить в пазу вала сегментную шпонку и надвинуть на шпонку вилку выключения. Затем закрепить вилку на валу при помощи стяжного болта с пружинной шайбой.

Установить на крышку подшипника муфту выключения сцепления. Присоединить пружину выключения к муфте и скобе и привернуть к муфте шланг для смазки.

Установить в нейтральное положение синхронизаторы, шестерни первой передачи и заднего хода и вилки штоков крышки КПП КРАЗ-255, КРАЗ-260.

Установить на картер крышку, подложить под нее прокладку и закрепить. Проверить переключение передач, оно должно быть свободным, без заеданий.

Прикрепить к картеру болтами с пружинными шайбами кронштейн задней опоры силового агрегата.



_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

  • Гидроусилитель руля Маз-5551, 5549, 5335, 5336, 5337
  • Передняя ось и рулевые тяги Маз-5551, 5549, 5335, 5336, 5337
  • Регулировка сцепления Маз-5551, 5549, 5335, 5336, 5337
  • Регулировка и ремонт КПП Маз-5551, 5549, 5335, 5336, 5337
  • Ремонт и обслуживание заднего моста Маз-5551, 5549, 5335, 5336, 5337
  • Детали переднего моста и рулевые тяги Маз-5516, 5440
  • Рулевое управление Маз-5516, 5440
  • Детали ведущих мостов Маз-5516, 5440

autotextrans.ru

Обслуживание коробки передач КРАЗ-255, 260

Обслуживание коробки передач КРАЗ-255, 260

Разборка коробки передач КРАЗ-255, КРАЗ-260

Коробку передач КРАЗ-255, КРАЗ-260 разбирают на стенде, а при отсутствии его на верстаке высотой 500—600 мм.

В большинстве случаев для устранения какой-либо неисправности или замены отдельных деталей достаточно разобрать КПП КРАЗ на отдельные крупные узлы (крышку коробки с механизмом переключения, узел ведущего вала, узлы ведомого вала и т. д.).

Последовательность разборки коробки передач КРАЗ-255, КРАЗ-260

Рис.7-9. Коробка передач КПП КРАЗ-255, КРАЗ-260

1 — ведущий вал; 2, 18, 25, 35 — подшипники; 3—шланг подачи смазки; 4 — рычаг переключения передач; 5 — головка штока вилки; 6 — пружина стопорного шарика; 7 — вилка четвертой и пятой передач; 8 — синхронизатор четвертой и пятой передач; 9— упорная шайба; 10—шестерня пятой передачи ведомого вала; 11 — шестерня третьей передачи ведомого вала; 12—вилка переключения второй и третьей передач; 13 — синхронизатор второй и третьей передач; К — шестерня второй передачи ведомого вала; 15 — вилки первой передачи и заднего хода; 16 — шестерня первой передачи и заднего хода ведомого вала; 17 — крышка; 19 — распорная втулка;

20 — сальник; 21 — фланец; 22 — ведомый вал; 23 — упорная шайба; 24 — крышка; 26 — стопорное кольцо; 27 — промежуточный вал; 28 — шестерня второй передачи промежуточного вала; 29 — распорная втулка; 30 — шестерня третьей передачи промежуточного вала; 31 — шестерня пятой передачи промежуточного вала; 32—шестерня отбора мощности; 33 — шестерня постоянного зацепления промежуточного вала; 34 — замочное кольцо; 36 — ведущая шестерня масляного насоса; 37 — ведомая шестерня масляного насоса: 38 — масляный насос; 39 — крышка подшипника ведущего вала; 40 — вилка выключения сцепления; 41 — муфта выключения сцепления; 42 — колпачковая гайка; 43 — пружина предохранителя; 44 — ось блока промежуточных шестерен заднего хода; 45—блок шестерен; 46 — промежуточная
втулка; 47 — игольчатый подшипник

Снять кронштейн задней опоры коробки передач КРАЗ-255, КРАЗ-260.

Осторожно снять крышку коробки передач, не повредив при этом прокладку.

Отъединить пружину выключения сцепления от муфты и скобы, отвернуть шланг 3 (рис. 7-9) для смазки муфты и привязать свободный конец шланга проволокой к одному из отверстий картера сцепления.

Снять муфту 41 выключения сцепления.

Отвернуть гайку стяжного болта вилки выключения сцепления и вынуть стяжной болт. Повернуть вал вилки на 180° и сдвинуть вилку 40по валу так, чтобы можно было вынуть сегментную шпонку.

Выбив сегментную шпонку вынуть вал, одновременно снимая с вала вилку выключения сцепления. При помощи универсального съемника снять фланец 21 с ведомого вала.

При помощи болтов-съемников снять крышку 39 с ведущего вала и прокладку крышки. Слегка ударяя молотком по ведущему валу 1 и покачивая его рукой, извлечь ведущий вал в сборе с подшипником из гнезда картера.

Снять крышку 17 заднего подшипника ведомого вала КПП КРАЗ-255, КРАЗ-260 (при этом нужно соблюдать осторожность, чтобы не повредить уплотнительную прокладку). Снять прокладку и распорную втулку 19.

Выпрессовать задний подшипник ведомого вала, предварительно сняв с него стопорное кольцо.

При помощи проволочных захватов извлечь ведомый вал 22 в сборе с шестернями из картера коробки передач КРАЗ-255, КРАЗ-260.

Осторожно снять крышку 24 заднего подшипника промежуточного вала так, чтобы не повредить прокладку. Снять прокладку.

Снять упорную шайбу 23 промежуточного вала. Затем снять задний подшипник промежуточного вала, предварительно сняв с него стопорное кольцо 26.

При помощи проволочных захватов извлечь промежуточный вал 27 из картера коробки передач. Снять масляный насос 38 и прокладку насоса.

Извлечь из картера ось блока промежуточных шестерен заднего хода, затем вынуть из картера блок шестерен 45, подшипники 47 и промежуточную втулку 46.

Ведущий вал КПП КРАЗ-255, КРАЗ-260 следует разбирать в следующей последовательности:

— зажать ведущий вал в тисках и отогнуть усик замочной шайбы;

— отвернуть кольцевую гайку и снять замочную шайбу;

— спрессовать подшипник.

Ведомый вал КПП КРАЗ-255, КРАЗ-260 следует разбирать в следующей последовательности:

— снять со шлицев шестерню 16 первой передачи и заднего хода, синхронизатор 8 четвертой и пятой передач;

— при помощи отвертки и специальных крючков снять замочное кольцо и упорную шайбу 9 шестерни пятой передачи;

— установить ведомый вал КПП КРАЗ на пресс, подложить под шестерню14 второй передачи деревянные подкладки и, нажимая прессом через деревянную прокладку или специальную оправку, спрессовать втулки шестерен и шлицевую втулку синхронизатора второй и третьей передач.

Снять с вала шестерню 10 пятой передачи, иглы подшипника шестерни пятой передачи, промежуточное кольцо подшипника, втулку подшипника шестерни пятой передачи, шестерню третьей передачи, игл подшипника 18 шестерни третьей передачи, промежуточное кольцо подшипника, втулку подшипника шестерни третьей передачи, синхронизатор 13 второй и третьей передачи, шлицевую втулку синхронизатора, шестерню 14 второй передачи, игл подшипника 35 шестерни второй передачи, промежуточное кольцо подшипника и упорную шайбу шестерни второй передачи.

Разборку механизма переключения передач КРАЗ выполнить в следующей последовательности:

— отвернуть гайки шпилек крепления опоры рычага переключения, снять опору и ее прокладку, затем извлечь из крышки пружины 6 и стопорные шарики механизма переключения;

— зажать опору с рычагом переключения в тисках, отвернуть рукоятку рычага переключения и, нажимая на шайбу, сжать пружину рычага переключения передач так, чтобы освободился штифт шайбы.

— Вытащить плоскогубцами штифт шайбы, снять шайбу, пружину рычага, крышку опоры и уплотнительное кольцо крышки.

— Выбить из опоры штифт крепления рычага переключения и снять рычаг КПП КРАЗ; отогнуть усики замочной шайбы, отвернуть колпачковую гайку 42, отвернуть гайку предохранителя включения первой передачи и заднего хода, вынуть предохранитель, пружину 43 предохранителя, поводок переключения первой передачи и заднего хода и его ось;

— вывернуть установочные винты головок штоков и вилок переключения, вынуть заглушки отверстий штоков, при помощи выколотки выбить штоки из крышки, снять вилки 7, 12 и 15 и головки 5, вынуть шарики и штифт замка штока.

Разборку промежуточного вала КПП КРАЗ-255, КРАЗ-260 выполнить в следующей последовательности:

— снять шайбу-маслоотражатель и при помощи двух отверток снять замочное кольцо 34;

— установить промежуточный вал 27 на прессе, спрессовать шестерню 33 постоянного зацепления и извлечь шпонку шестерни.

— После этого поочередно спрессовать шестерни 32, 31, 30 и 28,предварительно извлекая сегментные шпонки уже снятых шестерен.

Разборку масляного насоса выполнить в следующей последовательности:

— при помощи плоскогубцев вынуть ведущую шестерню 36 из корпуса масляного насоса в сборе с осью; спрессовать шестерню с оси и вынуть сегментную шпонку;

— вынуть ведомую шестерню 37 и ее ось из корпуса насоса;

— вывернуть пробку пружины клапана, извлечь из корпуса насоса пружину и шарик клапана.

Износ шлицев ведущего вала допускается до 5,7 мм (номинальный размер 5,9+0’05 мм). Смятие или скручивание шлицев не допускается.

Износ шлицев ведомого вала коробки передач КРАЗ допускается в пределах 0,12—0,16 мм. Износ щек вилок переключения передач по толщине допускается до размера 10 мм.

Щеки должны лежать в одной плоскости и быть перпендикулярны к оси отверстия с точностью до 0,2 мм. Износ зубьев каретки синхронизатора (по длине) со стороны включения допускается до размера зуба 8 мм.

Износ шлицев синхронизатора КПП КРАЗ-255, КРАЗ-260 второй и третьей передач (по толщине) допускается до размера 6,25 мм при замере на расстоянии 2,35 мм от вершины.

Износ шлицевого отверстия синхронизатора четвертой и пятой передач (по внутреннему диаметру) допускается до 50,127 мм, разработка впадины по ширине — до размера 14,2 мм.

При определении степени износа бронзовых конусных колец обойм синхронизаторов пользуются сопрягаемыми с ними конусными поверхностями соответствующих валов и шестерен.

При насаживании кольца или шестерни на вал замеряют зазор между торцом зуба и обоймой синхронизатора коробки передач КРАЗ-255, КРАЗ-260.

Износ конусного кольца считается в пределах допустимого, если зазор между торцом зуба и обоймой не менее 1,5 мм. Износ выточки муфты синхронизатора под вилку допускается до размера 11,76 мм.

При ослаблении муфты на каретке синхронизатора негодные штифты высверливают, ставят новые и запаивают их латунью. Место пайки зачищают.

Износ шлицев фланца крепления карданного вала (по ширине) допускается до размера 9,2 мм, износ шейки под сальник — до диаметра 69,6 мм.

Допускается износ нижнего шарового конца рычага переключения передач КРАЗ-255, КРАЗ-260 до размера 18,65 мм; износ сферической поверхности верхнего шарового упора до размера 35,2 мм: износ отверстия в верхнем шаровом упоре под штифт (по ширине) до размера 10,6 мм.

Сборка коробки передач КРАЗ-255, КРАЗ-260

Сначала собирают крупные узлы коробки передач, а затем из подсобранных узлов — непосредственно КПП.

Сборка ведущего вала КПП КРАЗ

Если по какой-либо причине в КПП КРАЗ-255, КРАЗ-260 устанавливают новый ведущий вал или новый синхронизатор четвертой и пятой передач, то перед сборкой конусную поверхность кольца синхронизатора следует притереть к конусной поверхности синхронизатора четвертой и пятой передач.

Площадь следов контакта должна составлять не менее 65% поверхности конуса кольца и располагаться равномерно по всей конусной поверхности.

Последовательность сборки ведущего вала КРАЗ:

— напрессовать на ведущий вал 1 (см. рис.7-9) до упора шариковый подшипник 2 в сборе со стопорным кольцом;

— зажать ведущий вал ведущего вала КПП КРАЗ в тисках, установить замочную шайбу, навернуть и при помощи ключа затянуть кольцевую гайку, а затем загнуть усик замочной шайбы.

Вращение наружной обоймы подшипника должно быть свободным, без заедания.

Сборка ведомого вала коробки передач КРАЗ-255, КРАЗ-260

При сборке ведомого вала КПП КРАЗ-255, КРАЗ-260, в случае замены синхронизатора или шестерни, кроме шестерни первой передачи и заднего хода, следует притереть конусные поверхности синхронизаторов к конусным поверхностям шестерен.

Если на ведомый вал устанавливают новый игольчатый подшипник для какой-нибудь шестерни, то его комплектуют из игл одной группы (диаметр иглы подшипника первой группы 3,000—2,995 мм второй группы 2,995—2,990 мм).

Последовательность сборки ведомого вала КРАЗ-255, КРАЗ-260:

Установить на ведомый вал 22 упорную шайбу и промежуточное кольцо, собрать игольчатый подшипник. Для облегчения сборки допускается устанавливать иглы подшипников на солидоле.

Затем установить шестерню 14 второй передачи и напрессовать до упора распорную втулку синхронизатора второй и третьей передач.

Распорная втулка своим кольцевым срезом должна быть обращена в сторону переднего конца ведомого вала.

Установить на распорную втулку синхронизатор 13 второй и третьей передач, при этом короткий конец каретки синхронизатора должен быть обращен в сторону шестерни второй передачи.

Каретка синхронизатора КПП КРАЗ-255, КРАЗ-260 должна свободно, без заеданий, перемещаться по шлицам распорной втулки.

Напрессовать до упора втулку шестерни 10 третьей передачи. Собрать игольчатый подшипник, затем установить шестерню 11.

Напрессовать до упора втулку шестерни 10 пятой передачи. Собрать игольчатый подшипник шестерни 10 пятой передачи, установить шестерню 10 пятой передачи, упорную шайбу 9 и замочное кольцо.

Зазор между торцами упорной шайбы и втулкой подшипника устанавливают в пределах 0,10—0,15 мм.

Величину зазора регулируют подбором упорной шайбы до установки шестерни пятой передачи.

Все шестерни ведомого вала КПП КРАЗ-255, КРАЗ-260 должны вращаться свободно, без заеданий.

Обойма конусных колец синхронизатора второй и третьей передач должна иметь продольное перемещение в пределах 3—5 мм.

Сцепление зубьев каретки синхронизатора с зубьями шестерен должно быть свободным, без заеданий.

Установить синхронизатор 8 четвертой и пятой передач так, чтобы кольцевая выточка каретки, синхронизатора была обращена в сторону шестерни пятой передачи.

Перемещение синхронизатора коробки передач КРАЗ-255, КРАЗ-260 по шлицам должно быть свободным, без заеданий.

Установить шестерню 16 первой передачи и заднего хода так, чтобы выточка под вилку включения была обращена в сторону шестерни 14. Перемещение шестерни по шлицам должно быть свободным, без заеданий.

Сборка промежуточного вала КПП КРАЗ-255, КРАЗ-260

Шестерню 33 постоянного зацепления удлиненной стороной ступицы устанавливают в сторону заднего конца промежуточного вала, а остальные шестерни удлиненной стороной ступицы в сторону переднего конца.

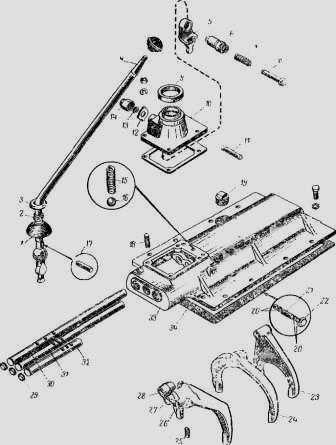

Рис. 10. Механизм переключения передач КПП КРАЗ-255, КРАЗ-260

1 — крышка опоры рычага; 2 — пружина рычага переключения; 3 — шайба пружины рычага переключения; 4— рычаг переключения передач; 5 — поводок переключения первой передачи и заднего хода; 6 — ось поводка переключения первой передачи и заднего хода; 7— пружина предохранителя включения первой передачи и заднего хода; 8 — предохранитель первой передачи и заднею хода; 9 — уплотнительное кольцо крышки опоры; 10 — опора рычага переключении передач; 11 — штифт крепления рычага; 12— шайба; 13 — гайка предохранителя включения первой передачи и заднего хода; 14 — колпачковая гайка; 15 — пружина стопорного шарика; 16 — стопорный шарик механизма переключения передач; 17 — штифт шайбы пружины рычага; 18— шпилька крепления опоры рычага переключения передач; 19—пробка маслозаливного отверстия коробки передач; 20 — шарики-фиксаторы; 21 — штифт замка штока вилок переключения передач; 22 — заглушка верхней крышки коробки передач; 23— вилка переключения первой передачи и заднего хода; 24 — вилка переключения второй и третьей передач; 25 — установочный винт вилки переключения передач ; 26 — вилка переключения четвертой и пятой передач; 27 — головка штока вилки переключения второй и третьей передачи, 28 — головка штока вилки переключения первой передачи и заднего хода; 29 — заглушка верхней крышки коробки передач; 30 — шток вилки переключения первой передачи и заднего хода, 31 — шток вилки переключения второй и третьей передач; 32 — шток вилки переключения четвертой и пятой передач; 33— верхняя крышка коробки передач; 34 — прокладка

Верхнюю крышку коробки передач КРАЗ-255, КРАЗ-260 необходимо собирать в следующем порядке:

Установить в крышку коробки шток 30 (рис. 10) вилки переключения первой передачи и заднего хода.

Надеть на шток головку 28 и вилку переключения 23. Продвинуть шток до нейтрального положения, через отверстие под шток второй и третьей передач вложить два шарика-фиксатора 20 замка.

Вставить шток 31 вилки переключения второй и третьей передач. Надеть на шток головку 27 и вилку переключения 24. Вставить в отверстие штока штифт 21 замка.

Продвинуть шток до нейтрального положения. Шток 32 вилки четвертой и пятой передач КПП КРАЗ устанавливают аналогично. Штоки, установленные в крышку, должны свободно перемещаться от усилия руки.

Закрепить головки и вилки переключения винтами 25. Качание вилок и головок на штоках не допускается. Установочные винты зашплинтовать вязальной проволокой.

Проверить работу замка штоков. При продольном перемещении одного из штоков два других должны быть заперты замком в нейтральном положении.

Надеть на предохранитель 8 первой передачи и заднего хода пружину 7. Вставить предохранитель с пружиной в ось 6 поводка, навернуть на предохранитель гайку 13.

Надеть на ось поводок 5 первой передачи и заднего хода КПП КРАЗ, вставить поводок с осью в опору 10. Поводок переключения первой передачи и заднего хода должен свободно, без заедания, вращаться на оси.

Зажать опору в тисках, установить в нее рычаг 4 и легкими ударами молотка забить штифт 11 крепления рычага. Установить на опору через рычаг уплотнительное кольцо 9 и крышку 1.

Затем надеть на рычаг пружину 2 и шайбу 3. Нажимая на шайбу, сжать пружину и вставить в отверстие рычага штифт 17 шайбы пружины. Навернуть на рычаг рукоятку.

Отрегулировать зазор (в пределах 1,5—2,0 мм) между включающей головкой рычага и выступами поводка гайкой 13 предохранителя.

После регулировки зашплинтовать гайку, надеть на конец оси замочную шайбу 12, навернуть колпачковую гайку 14 и загнуть усики замочной шайбы (один — на опору, другой — на грань колпачковой гайки).

Вставить в отверстия крышки шарики 16 и пружины 15, установить на крышку прокладку и опору рычага переключения.

Завернуть гайки шпилек 18 крепления опоры, подложив под гайки пружинные шайбы.

После сборки проверяют расстояние от торца ведущей шестерни до уступа вала, которое должно быть в пределах 13,5—14,5 мм. Кроме того, проверяют радиальный зазор (на одну сторону) между стенкой гнезда корпуса и шестерней. Зазор допускается в пределах 0,11—0,20 мм.

Окончательно коробку передач КРАЗ-255, КРАЗ-260 собирают в следующей последовательности:

Собранный промежуточный вал КПП КРАЗ-255, КРАЗ-260 установить в картер коробки. На задний конец промежуточного вала напрессовать шариковый подшипник 25 (см. рис. 7-9) со стопорным кольцом 26 и закрепить упорную шайбу 23.

Болты зашплинтовать между собой вязальной проволокой.

Установить в картер блок промежуточных шестерен 45 заднего хода в сборе с роликовыми подшипниками 47 и промежуточной втулкой 46,затем вставить ось блока 44.

Вращение блока шестерен КПП КРАЗ-255, КРАЗ-260 на оси должно быть свободным, без заеданий. Продольное перемещение блока на оси должно быть в пределах 0,15—0,71 мм.

Допускается установка шайб для компенсации износа бобышек картера коробки. Установить масляный насос 38. Болты крепления зашплинтовать вязальной проволокой.

Между корпусом насоса и плоскостью картера установить картонную прокладку толщиной 0,25—0,35 мм.

Установить в картер ведомый вал коробки передач КРАЗ-255, КРАЗ-260, напрессовать до упора на задний конец вала шариковый подшипник 18 со стопорным кольцом и установить распорную втулку 19, а на передний конец вала установить роликовый подшипник.

Установить в картер ведущий вал. Установить крышку 39 подшипника, используя латунную оправку с полированной поверхностью 1.

Установить крышки подшипников ведомого 17 (см. рис. 7-9) и промежуточного 27 валов, подложив под крышки прокладки.

Установить на задний конец ведомого вала фланец 21 крепления карданного вала и плоскую шайбу. Закрепить фланец гайкой и зашплинтовать.

Болты крепления крышки подшипника ведущего вала, картера сцепления и масляного насоса зашплинтовать вязальной проволокой попарно.

Все валы коробки передач КРАЗ-255, КРАЗ-260 должны легко вращаться. Если была необходимость замены сальника ведущего или ведомого вала, то сальник в крышку запрессовывают при помощи специальной оправки.

Вставить в отверстия картера вал вилки выключения сцепления, одновременно надев на вал вилку. Установить в пазу вала сегментную шпонку и надвинуть на шпонку вилку выключения. Затем закрепить вилку на валу при помощи стяжного болта с пружинной шайбой.

Установить на крышку подшипника муфту выключения сцепления. Присоединить пружину выключения к муфте и скобе и привернуть к муфте шланг для смазки.

Установить в нейтральное положение синхронизаторы, шестерни первой передачи и заднего хода и вилки штоков крышки КПП КРАЗ-255, КРАЗ-260.

Установить на картер крышку, подложить под нее прокладку и закрепить. Проверить переключение передач, оно должно быть свободным, без заеданий.

Прикрепить к картеру болтами с пружинными шайбами кронштейн задней опоры силового агрегата.



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

spezz.ru

КПП — КрАЗ

 В разные годы устройство КрАЗ претерпевало множество изменений, причем касались такие изменения, как общей компоновки, так и модифицирования некоторых отдельных узлов и механизмов. Иногда такие изменения были логичной частью разработки новой модели, а иногда попытками улучшить качества существующих.

 Но если говорить конкретно по такому узлу, как КПП КрАЗ, то здесь большинство изменений можно назвать вынужденными, ведь они подбираются в соответствии с используемыми моторами. А так как особым разнообразием главная часть силового агрегата кременчугских автомобилей не отличается (со времен 255-го «лаптежника» это практически всегда модификации ЯМЗ-238), то и для коробок больших изменений трудно ожидать.

 Поэтому, сегодня можно выделить всего несколько вариантов КПП КрАЗ, схемы которых существенно отличаются друг от друга:

•    Самым «классическим» вариантом можно считать пятиступенчатую коробку передач, которая использовалась еще на тех самых « лаптежниках» — КрАЗ-255. Помимо данной модели обладателем коробки такого же типа является КрАЗ-6510.

•    «Потомок» 255-го для повышения проходимости получил четырехступенчатую коробку с демультипликатором, то есть, при стандартной схеме переключения КПП КрАЗ 260 фактически имеет восемь скоростей, плюс пара задних передач. Если кто забыл – демультипликатор позволяет получать промежуточные числа передач при работе в другом диапазоне.

•    У 6510-го тоже был свой последователь – КрАЗ-65055, на который в стандартном варианте устанавливалась восьмиступенчатая двухдиапазонная коробка. Но после нескольких лет экспериментов одна из его модификаций получила двигатель «Каммингс», соответственно КПП КрАЗ 65055 – китайская (собирается по лицензии) девятиступенчатая Fast Gear 9JS150TA-B.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


  Вне зависимости от того, какой тип коробки используется, надежность его работы зависит от качества комплектующих. В «СпецМаше» вы сможете найти любые КПП КрАЗ с делителем и без в сборе, а также необходимые для них запчасти, включая и детали для китайских коробок. Вся наша продукция сертифицирована МАДИ, так что насчет ее качества можете не волноваться – оно действительно на высоте. И напоследок просто нельзя не вспомнить про ближайшего «соседа» КПП – сцепление КрАЗ. Запчасти для этого устройства и его привода у нас не просто качественные – они обладают повышенным ресурсом – 100 тыс. пробега!

Устройство КПП КрАЗ

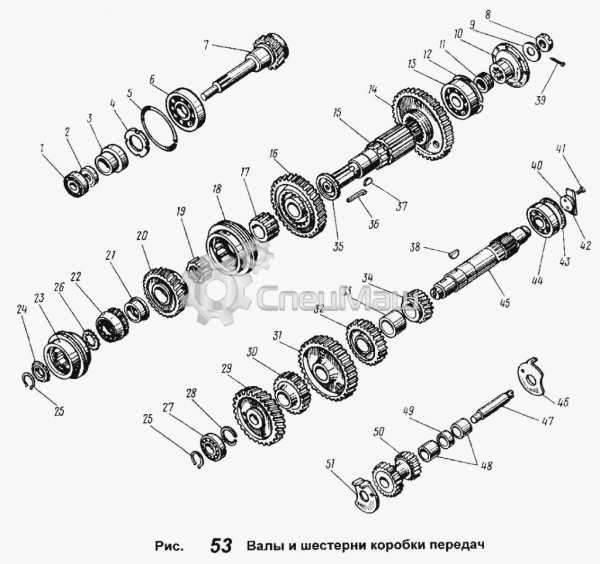

1     60205КУ     Подшипник шариковый первичного вала передний
2     240-1307090     Манжета первичного вала в сборе
3     236-1701478     Корпус манжеты
4     311810-П2     Гайка кольцевая
5     200-1701034     Кольцо подшипника стопорное
6     170314Л     Подшипник шариковый радиальный однорядный со стопорной канавкой
7     23614-1701027-Б     Вал первичный
8     311710-П29     Гайка
9     236-1701243     Шайба
10     210-1701240-Б     Фланец крепления кардана
10     236-1701240-Б2     Фланец крепления кардана
11     236-3802033-Б     Червяк привода спидометра
12     200-1701192     Кольцо стопорное
13     50411     Подшипник шариковый радиальный однорядный со стопорной канавкой
14     236-1701112     Шестерня 1-й передачи
15     236-1701105-Б     Вал вторичный
16     236-1701127     Шестерня второй передачи вторичного вала
17     236-1701113-Б2     Втулка распорная шестерен
18     236-1701150-Б2     Синхронизатор второй и третьей передач
19     236-1701135     Втулка
20     236-1701131     Шестерня третьей передачи вторичного вала
21     236-1701138     Втулка
22     236У-1701129     Шестерня пятой передачи вторичного вала
23     236-1701151-А     Синхронизатор четвертой и пятой передач
24     70-592708М1     Подшипник роликовый вторичного вала передний
25     236-1701067-А     Кольцо Б-40 упорное
25     236-1701067-А     Кольцо Б-40 упорное
26     236-1701144-Д     Шайба упорная
27     102308К1     Подшипник роликовый
28     236-1701063     Кольцо упорное
29     236Н-1701056-А     Шестерня постоянного зацепления промежуточного вала
30     236-1701057     Шестерня отбора мощности
31     236У-1701053     Шестерня пятой передачи промежуточного вала
32     236-1701051     Шестерня третьей передачи промежуточного вала
33     236-1701059     Втулка распорная
34     236-1701050     Шестерня второй передачи промежуточного вала
35     236-1701122-А     Шайба упорная
36     236-1701145-А     Шпонка замковая
37     314001-П2     Шпонка
38     314000-П2     Шпонка
39     258072-П29     Шплинт
40     200-1701060     Шайба упорная
41     201563-П2     Болт
42     236-1701076     Планка стопорная
43     200-1701065     Кольцо стопорное
44     692409КМ     Роликоподшипник задний
45     236-1701048     Вал промежуточный
46     236-1701087     Шайба упорная задняя
47     236-1701092     Ось блока шестерен заднего хода
48     64907К     Подшипник роликовый радиальный без колец
49     200-1701084     Втулка промежуточная
50     236-1701082-А     Блок шестерен заднего хода
51     236-1701093     Шайба упорная передняя

www.kspecmash.ru

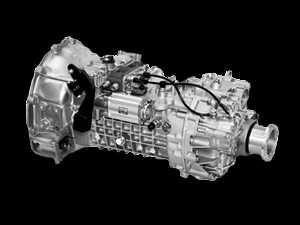

Коробка передач на КрАЗ — Полезные статьи от Лидера

КрАЗ — седельный тягач с различной колёсной формулой. Спецтехника, буксирующая полуприцепы-тяжеловозы, с широким диапазоном нагрузки на двойные или тройные оси. Главной особенностью марки выступает разнообразие моделей, предназначенных для эксплуатации в особых климатических условиях. На данной странице каталога представлены КПП на КрАЗ 65032, 6510, 6443 и пр.

Виды КПП на КрАЗ

Важным условием длительной работы дорожно-строительной техники является вовремя проводимое ТО, выявление неисправностей на ранней стадии развития и устранение. Ремонтные работы требуют внимательного подхода к процессу, поэтому следует доверять такую деятельность профессионалам. Помимо этого, важно обращать внимание на качество приобретаемых изделий. Также обращайте внимание на модификацию КПП, что не особенно сложно – их всего три, значительно отличающиеся схемами:

  1. Классика – пятиступенчатая КПП, используемая в своё время на старичках КрАЗ-255 и на данный момент на КрАЗ-6510.
  2. От 255 модели ответвилась четырёхступенчатая КПП, созданная для эксплуатации на сложно проходимых местах, дополненная демультипликатором, увеличивающим количество скоростей до восьми за счёт промежуточных чисел.
  3. Последователем 6510 модели выступает КРАЗ-65055 с двухдиапазонной КПП с 8 скоростями. Имеет китайский аналог девятиступенчатую Fast Gear 9JS150TA-B.

Как разобрать КПП на КрАЗ 6443?

Для устранения какой-либо неисправности или замены отдельных деталей в КПП следует снимать её и разбирать на стенде, чаще всего достаточно разбора на крупные узлы. Как снять КПП на КрАЗе 65032 и других моделях? Инструкция:

  • Слив масла из картеров – открутить пробку слива, вернуть пробку на место и затянуть.
  • Отсоединение карданного вала переднего моста от раздаточной коробки – свободный конец отводится в сторону, передняя часть снимается по шлицам.
  • Дополнительная поперечина опускается одной частью на редуктор переднего моста.
  • Снять чехлы, кожухи, крышки в салоне.
  • От картера КПП отключить рабочий цилиндр, а от него отсоединить привод сцепления от КПП, отключить электропровод дополнительной КПП.
  • Снять шайбы, скобу, подушку, распорную втулку, балку задней опоры мотора.
  • Снять кронштейн газовыхлопной трубы.
  • Закрепить КПП тросом в кабине автомобиля.
  • Разъединить КПП с картером маховика, снять кронштейн, и на первой передаче перемещать КПП назад, чтобы шлица первичного вала вышла.
  • КПП опускается на тележку, трос снимается.

На странице можно посмотреть подробные характеристики КПП КрАЗ 65032, а если возникли дополнительные вопросы, позвонить в call-центр – профессиональный менеджер проведёт консультацию и по необходимости оформит заказ.

lider74.ru

Коробка передач КРАЗ схема — Полезные статьи от Лидера

Грузовики Кременчугского автомобильного завода нельзя назвать лидерами продаж на российском автомобильном рынке. Виной тому и падение объемов производств предприятия с десятков тысяч машин в год до сотен, и ухудшение экономического взаимодействия между Россией и Украиной. Вместе с тем, автомобили КрАЗ имеют свою аудиторию на постсоветском пространстве, достаточно большое количество этой техники эксплуатируется в особо тяжелых условиях. Несмотря на определенную популярность, грузовики имеют определенные проблемы с надежностью, нередко нарекания вызывает коробка передач КрАЗ, схема разборки, ремонта и сборки востребована на любом автотранспортном предприятии, эксплуатирующем данную технику.

Основной критерий, определяющий жизнеспособность коробки переключения передач – это возраст автомобиля. Также важное значение играет своевременность технического обслуживания и качество заливаемого масла. Вне зависимости от того, четырех- или пятиступенчатая коробка передач, на её ресурс существенно влияет качество используемых смазочных материалов.

Коробка передач с делителем КрАЗ позволила получить фактически восемь передач вместо стандартных четырех, улучшив ходовые качества грузовика, но добавление дополнительного узла увеличило сложность ремонта КПП. Также встречаются модификации с 5-ти ступенчатыми коробками передач.

Как восстановить коробку переключения передач КрАЗ с наименьшими потерями

Основная проблема ремонта КПП заключается не потому, что для коробки передач на КрАЗе отсутствует схема для демонтажа и ремонта. В принципе, коробка не имеет никаких сюрпризов и типична для образцов машиностроения СССР и постсоветского пространства. Для капитального ремонта не предъявляется сверхвысоких требований по чистоте воздушной среды и наличию специфического оборудования. Основной фактор успешного ремонта – наличие качественных комплектующих и запасных частей.

К сожалению, рынок запчастей для техники Кременчугского автомобильного завода наводнен контрафактной продукцией, как и для любых популярных моделей техники на территории РФ. Ресурс коробки передач на КрАЗе во многом зависит от того, использовались оригинальные детали или дешевые аналоги. Многочисленные производители контрафактной продукции поставляют свои товары по демпинговым ценам, но использование таких комплектующих увеличивает затраты автотранспортных предприятий, эксплуатирующих технику КрАЗ. Низкое качество запасных частей увеличивает время простоев и частоту ремонтных работ, что отрицательно сказывается на показателях экономической эффективности предприятия.

ООО Компания «Лидер» официальный дилер ПАО «АвтоКрАЗ» с 2010 года, поэтому все запасные части для марки КрАЗ приобретаются только по официальным каналам от производителя. Поэтому схема переключения коробки передач КрАЗ должна соседствовать с оригинальными запасными частями, в этом случае углубление в схему и инструкции можно будет сократить в несколько раз.

lider74.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
