Красный кирпич глиняный – Красный глиняный кирпич — Kirpichvsem

Содержание

Глиняный кирпич и кирпичная глина: особенности изготовления

Кирпич, изготовленный в домашних условиях

Красный глиняный кирпич уже несколько веков используется в строительстве, и не только не сдаёт своих позиций, но даже укрепляет их. Кладка из кирпича прочна, эстетична, и применяется не только в гражданском строительстве.

Из кирпича возводят фундаменты и стены, строят заборы, беседки, колодцы. Что касается печей и каминов – то тут у него вообще нет конкуренции.

Далее мы расскажем о том, что такое глиняный кирпич и кирпичная глина, а видео в этой статье станет прекрасным дополнением к представленной информации.

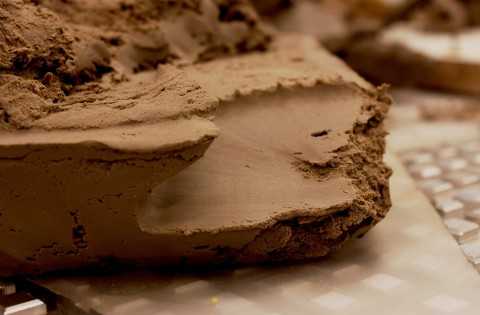

Из какой глины делают кирпич

Для изготовления керамических камней годится далеко не всякая глина. Ту, которая может использоваться в таком производстве, так и называют: «глина кирпичная». Существует немало разновидностей таких глин, и все они различаются по составу и характеристикам.

Свойства кирпичной глины

Определяющими свойствами глин, годных для производства кирпича, являются:

  • прочность на сжатие (связность) – не менее 3кгс/см2
  • пластичность
  • легкоплавкость
  • прочность на растяжение – не менее 0,8 кг/см2
  • способность разбухать – увеличение первоначального объёма не менее, чем на 4%
  • способность к образовании вязкой массы
  • клейкость
  • способность после обжига сохранять форму, принятую в сыром виде
  • огнеупорность – не меньше 1100 градусов Цельсия
  • температура спекания – от 1000 градусов Цельсия
Глина для производства кирпича

Определяет все эти показатели химический состав глины для кирпича — а вернее, решающее влияние оказывают свойства минералов, входящих в её состав.

Кроме каолинита, который является основным компонентом, это:

  • минерал монтмориллонит, обладающий способностью сильно разбухать;
  • силикатные минералы, именуемые гидрослюдами;
  • окислы железа, концентрация которых определяет цвет глины;
  • кварц.

Если говорить о фракциях веществ, то можно выделить три группы. Самые мелкие – это глинистые частицы, их дисперсность менее 0,005 мм. Далее идут пылеватые частицы, с фракцией от 0,05 до 0,065 мм, и песчаные – от 0,05 до 2 мм.

Обратите внимание! Соотношение частиц может быть разным, но глиной, годной для производства кирпича, можно назвать только тот состав, в котором глинистый модуль составляет не меньше 0,11. Это процентное соотношение глинистых веществ по отношению к суммарному количеству пыли и песка. Если глины меньше, чем пыли — это суглинок, если больше песка, то это супесь.

Сферы применения

Из кирпичной глины делают не только керамический, но и клинкерный кирпич, облицовочную плитку, щелевые блоки, панели для вентфасадов, черепицу. Из неё так же изготавливают легковесные керамические заполнители для бетона: аглопорит, керамзит, получаемые при кратковременном обжиге гранул глины во вращающихся печах.

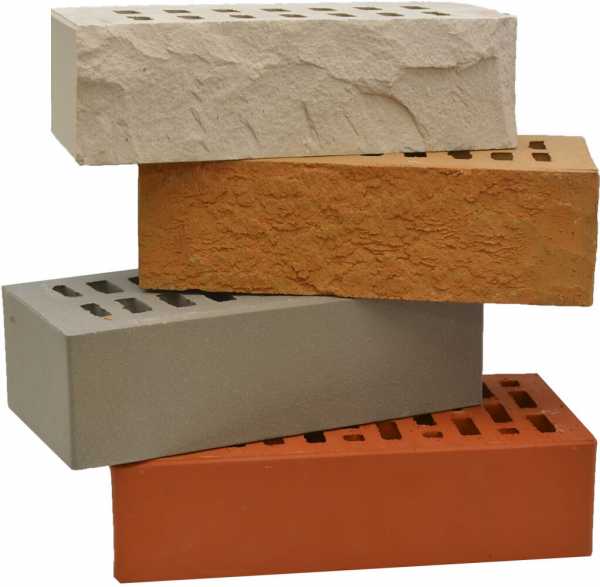

На представленной ниже подборке фото, вы можете видеть лишь небольшой ассортимент изделий, изготавливаемых из кирпичных глин.

Итак:

  • Кирпичная глина применяется в качестве добавки в производстве известково-глинитового и пуццоланового цементов.
  • Глины с высоким содержанием окислов железа, имеющие пёструю окраску, включают в состав при изготовлении минеральных красок.
  • Они самостоятельно, либо в комбинации с цементом, применяются в качестве вяжущего вещества в кладочных и штукатурных растворах.

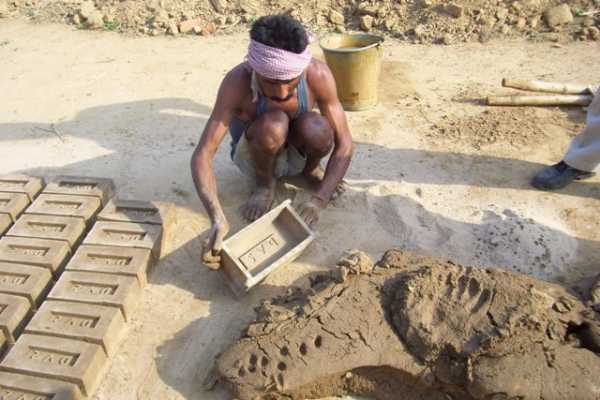

  • А ещё, из кирпичной глины делают кирпичи глиняные своими руками, которые хоть и уступают заводским изделиям по внешнему виду, но обладают достаточной прочностью, чтобы из них можно было построить дом или выложить печь.
  • Используется так же кирпичная глина для кладки глиняного кирпича. Однако если это не печь, а наружные стены, лучше всё-таки отдать предпочтение традиционному цементному раствору.

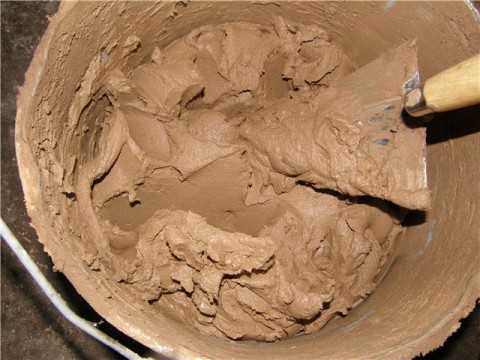

Кладочный раствор на основе глины

Обратите внимание! Кладку, возведённую из необожжённого кирпича, да ещё и выполненную на растворе глины, лучше снаружи облицевать кирпичом или плиткой, покрыть полимерцементной штукатуркой, или просто обшить вагонкой или сайдингом, предварительно закрыв стены рулонной гидроизоляцией. Глиняная обмазка хороша только в тех местностях, где преимущественно сухой и жаркий климат. От постоянной сырости глина может размокать.

Инструкция, представленная в следующей главе, расскажет о том, как подготавливается сырьё, из которого в домашних условиях можно формовать кирпич красный глиняный.

Нюансы изготовления глинобита

Глинобитом называют густую массу, изготовленную из жирной глины, не имеющей примесей. Вся технология её приготовления, заключается в разведении глины водой, и тщательной её утрамбовке. По мере того, как испаряется вода, раствор густеет.

  • Готовность проверяют дедовским способом: кладут на палку глиняный брусок, и если он лишь слегка изогнётся и больше не деформируется – значит, глинобит получился качественным. Именно из него и изготавливают кирпич глинобитный (глинобетонный камень).
  • Он является отличным материалом для возведения печей, а вот для строительства домов люди издавна предпочитали делать камни с наполнителем в виде соломенной сечки, шерсти, опилок. Причина проста: стены из них получаются более тёплыми.
  • В сельских местностях, располагающихся в южных широтах, глиносоломенный камень (саман), и сегодня достаточно популярен. Из него строят не только сараи, курятники и свинарники, но и жилые дома.
Двухэтажный саманный дом Обмазка наружных стен глинобитом

Хозяину вдвойне приятен тот факт, что выглядеть такой дом может очень интересно, и даже с претензией на оригинальность, а цена, которую при этом придётся заплатить, будет минимальной.

Особенности камня из глины

Глинобетонный отформованный камень — как, впрочем, и саман, может быть только высушен, а может быть ещё и обожжён. В первом случае это будет кирпич-сырец, а во втором — полноценный кирпич.

При соблюдении стандартных размеров, вес глиняного кирпича ручной формовки, не особо отличается от веса обычного полнотелого кирпича, и варьируется в пределах 3,25-3,45кг.

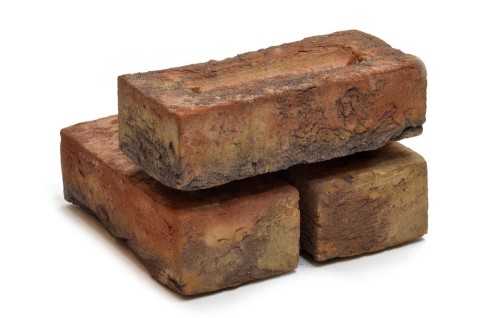

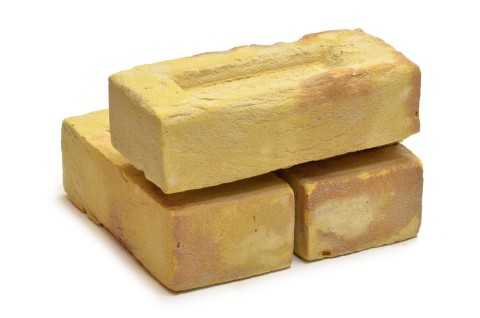

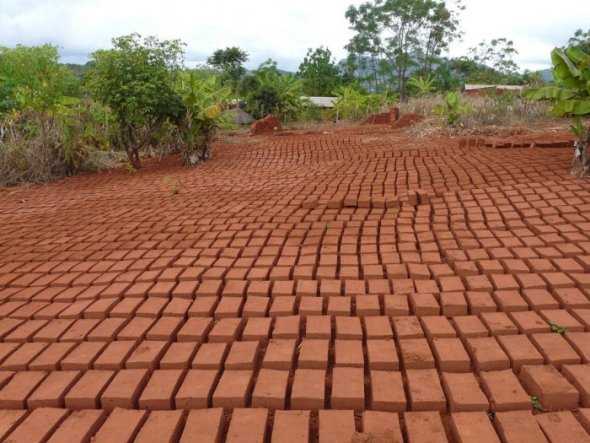

Обожжённый кирпич из светлой глины: ручная формовка

Несмотря на то, геометрия бруска не всегда соответствует существующему стандарту, и имеет некоторые отклонения, в целом он имеет неплохой вид, и может использоваться не только для строительства печей, но и для лицевой кладки фасадов, оформляемых под старину.

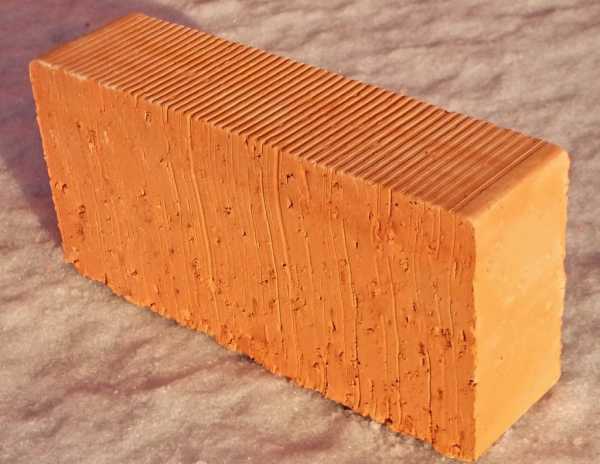

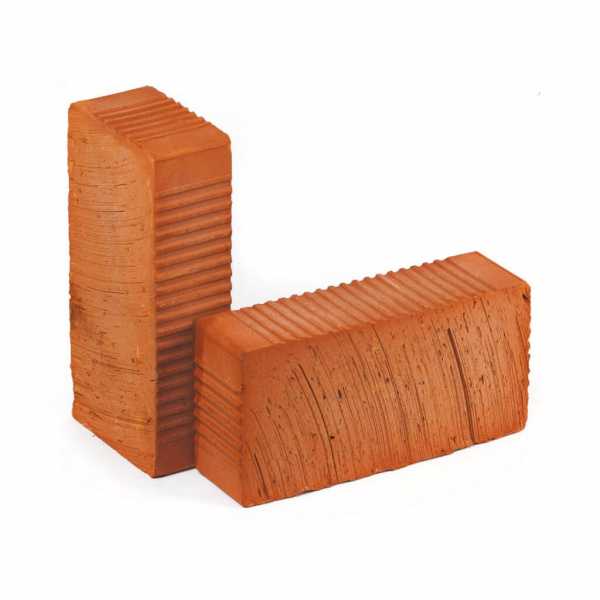

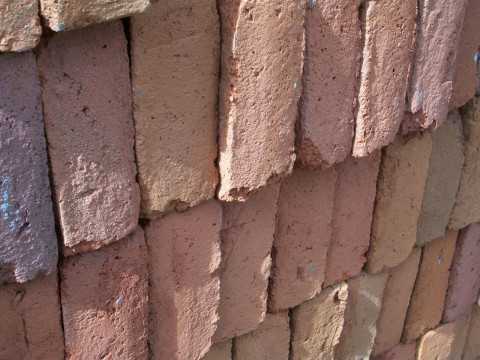

Кирпич глиняный красный

Что касается самана, то он после обжига получается пористым — а значит, показатели его теплопроводности улучшаются. Поры образуются за счёт выгорания соломы в процессе обжига.

При этом камень перестаёт быть восприимчивым к влаге. В таком случае, его можно использовать для частного строительства даже в местностях с сырым климатом.

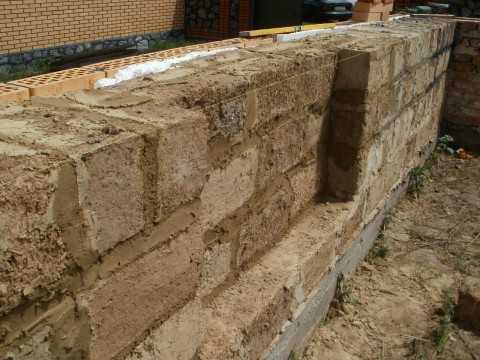

Саманная стена с кирпичной облицовкой

Если саманные стены обложить лицевым кирпичом, что мы и видим на представленном выше примере, дом получится не только тёплым, но и будет иметь вполне достойный внешний вид. Саман является прекрасной альтернативой ячеистобетонным блокам, которые стоят во много раз дороже, да и не в каждой местности есть в продаже.

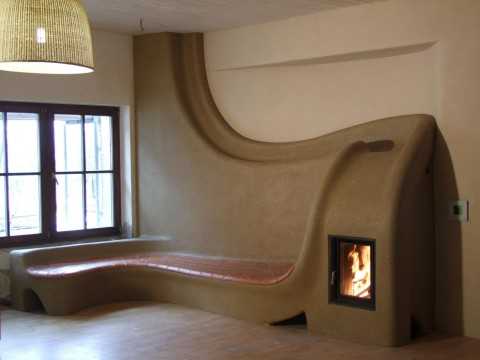

Обмазка печи глиной

Кладка кирпича на глину предпочтительна и при строительстве печей, что делается уже не ради экономии. В условиях высоких температур, раствор из глины образует с кирпичом монолит, который идеально удерживает тепло. Именно поэтому, печи зачастую сверху полностью обмазывают глиной.

Чтобы глинобит получился качественным

Для получения правильной глинобитной массы, глина, используемая для замеса, должна быть однородной. В ней не должно быть даже незначительного содержания гравия. При нагревании он расширяется сильнее, и будет попросту разрушать камень изнутри.

Итак:

  • Чтобы получить глиняный красный кирпич хорошего качества, либо раствор для кладки печи, в ней не должно быть ещё и известковых включений.
  • При высоких температурах известь превращается в кипелку, и при попадании воды провоцирует образованию в кирпичах вздутий и трещин.
  • Поэтому при заливке глины водой, её сначала прощупывают руками, удаляя все крупные включения. Если это комки извести размером более 3 мм, необходимо определить их процентное содержание.
  • Для этого взвешивают всю порцию замоченной глины, и отдельно – известковые комки. Оказалось, что на 5кг глины приходится более 0,5кг извести? Для печного кирпича она точно непригодна!

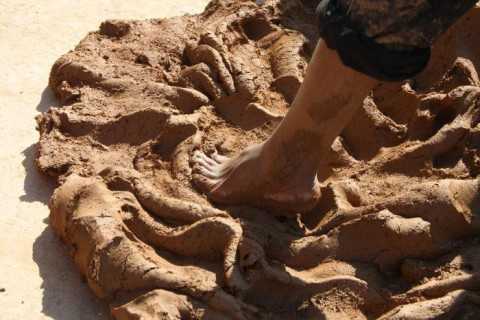

Вымешивают глину ногами
  • А вообще, лучший помощник в изготовлении глинобита – это время. Если вы всерьёз задались целью изготовить самостоятельно кирпич, имейте в виду, что подготовка глины должна начинаться за год, а ещё лучше за два.
  • Её расстилают в огороде слоем в 10-12 см, и оставляют прямо под открытым небом. Многократные циклы замораживания и оттаивания разрушат все примеси, и останется одна только качественная глина.
  • Её равномерное насыщение водой — крайне важный нюанс. Поэтому перед тем, как приступать к вымешиванию раствора, её просто заливают, и дают несколько часов для набухания.

Потом массу перемешивают лопатой, обрабатывают трамбовкой, и только потом начинают мять ногами. По окончании этого процесса утрамбованную глину накрывают мокрой тканью и оставляют полежать ещё 10-12 часов — только после этого можно начинать формовать глинобитный кирпич.

iz-kirpicha.su

Глиняный и керамический кирпич: в чем разница?

> Статьи > В чем разница между глиняным и керамическим кирпичом?

На первый взгляд, этот вопрос вызывает сомнение: ведь оба вида кирпича делают из глины, иногда даже с одинаковым составом. Однако отличия все-таки есть, и они существенны.

Глиняный кирпич часто называют «сырец», это характеризует технологию его производства: отсутствие этапа обжига. После формования такие кирпичи длительное время просушивают, и они становятся прочными как камень. В некоторых регионах в раствор включают солому и получают «саман».

Керамический кирпич обязательно проходит этап тепловой обработки в печи. Во время обжига частицы глины плавятся или спекаются, что делает изделие более прочным и влагостойким. Минимальная температура плавления — 950 °С, если же работа идет с огнеупорной глиной — более 1500 °С.

Основные характеристики и применение керамического и глиняного кирпича

Если более детально подойти к ответу на вопрос, в чем разница между глиняными и керамическими кирпичами, то речь пойдет об их свойствах и применении. Тремя параметрами, на основании которых оценивают кирпичи, являются:

  • прочность;
  • влагостойкость;
  • морозоустойчивость.

Прочность определяется нагрузкой (в килограммах), которую может выдержать 1 см3 кирпича. Согласно действующим ГОСТам, существуют восемь марок: от М50 до М300. Чем выше число, тем прочнее кирпич. У глиняного кирпича этот показатель составляет от 10-50 кг/см3. Таким образом, ему сложно присвоить даже марку М50.

Что касается влагостойкости и морозоустойчивости, то необожженный кирпич, конечно, не сравнится с тем, который побывал в печи. В строениях из сырца стены всегда штукатурят, а кровлю обустраивают так, чтобы защитить их от дождя. Из такого материала обычно возводят одноэтажные здания и хозяйственные постройки. Их срок службы по СНиП не превышает 25 лет.

Главное преимущество глиняного кирпича заключается в невысокой стоимости. Кроме того, его можно изготовить самостоятельно. Именно поэтому он до сих пор популярен в регионах с сухим климатом, где отсутствуют значительные перепады температур. Керамический кирпич более универсален, его применяют повсеместно как для мало-, так и для многоэтажного строительства.

Вот в чем заключается разница между керамическим и глиняным кирпичом. Если учитывать эти их особенности и использовать качественную глину для керамики, то и тот, и другой замечательно справятся со своими задачами.

Все статьи

novceramics.ru

Глиняный и силикатный кирпич. Какой выбрать для строительства

Многие, приступая к строительству собственного дома, встают перед выбором, какому материалу отдать предпочтение при возведении стен – глиняному или силикатному кирпичу. В данной статье будет дана сравнительная характеристика этих материалов.
В первую очередь при покупке кирпича необходимо обратить внимание на его технический сертификат, в котором указаны все его характеристики.
 Глиняный (керамический) кирпич представляет собой материал из обожженной глины, красного цвета.

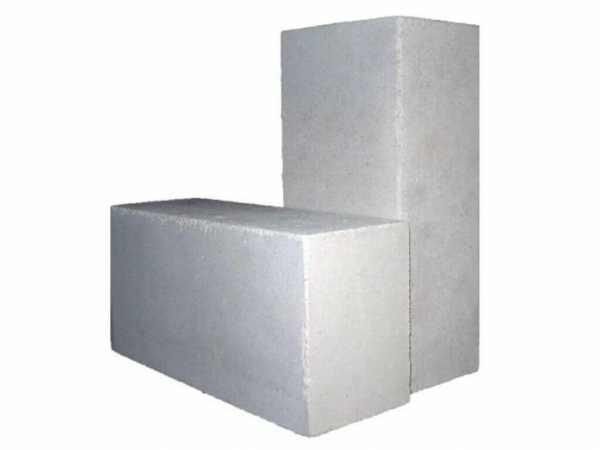

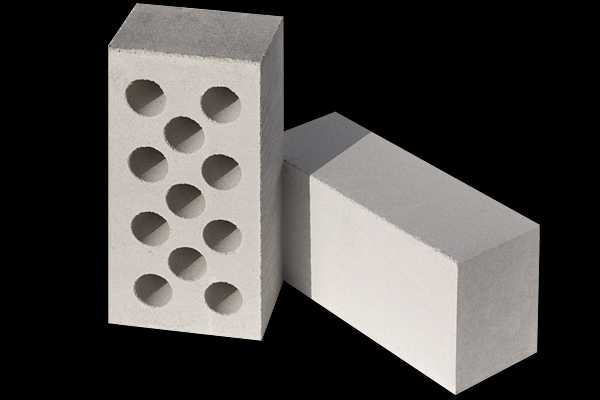

Силикатный кирпич белого цвета, изготовлен из извести и песка.


При выборе наиболее подходящего именно для вашего дома кирпича следует учитывать место расположения дома, климатические условия, влажность воздуха, ну, и естественно, располагаемые средства. Так, например, при повышенной влажности воздуха силикатный кирпич для использования не подойдет, так как он обладает высоким влагопоглощением.
Кирпичи бывают разных размеров – одинарные, полуторные и двойные.

От этого зависит расчет необходимого количества самого кирпича, раствора и времени, которое займет строительство. Логично предположить, что чем больше кирпич, тем меньше расходов потребуется.
Оба вида кирпича делятся на строительные и облицовочные.

Облицовочные кирпичи предназначены для отделки стен и фундамента снаружи, соответственно к ним предъявляются более высокие требования, как в отношении качества, так и внешнего вида.


Главными физическими свойствами кирпичей являются их прочность и морозоустойчивость. Прочность материала и выносимую им нагрузку можно с легкостью узнать по маркировке, которая представляет собой сочетание буквы М и цифры. Именно по цифре определяется, какой вес выдерживает 1 квадратный сантиметр материала.
Морозостойкость также указана подобным образом. Цифра указывает на то, сколько циклов заморозки и разморозки выдержит кирпич, прежде чем он начнет разрушаться.

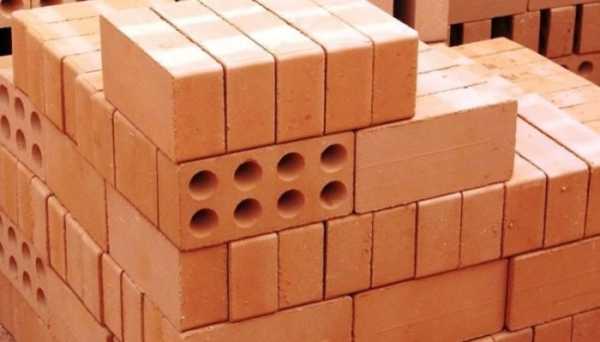

Помимо этого, кирпичи бывают полнотелыми и пустотелыми. Более высокой прочностью обладают полнотелые кирпичи. Также они переносят повышенную влажность. Пустотелые кирпичи лучше сохраняют тепло. Плюс они уменьшают нагрузку на фундамент, что позволяет делать более тонкие стены. Силикатные кирпичи в основном выпускаются полнотелыми, поэтому их с осторожностью следует использовать для облицовки, если вы не хотите увеличить нагрузку на фундамент.
Также необходимо знать, где можно и нельзя применять те или иные кирпичи. Силикатный кирпич запрещен для строительства фундамента, цокольных этажей, подвалов, стен в помещениях с повышенной влажностью, кладки печей и дымоходов. Во всех этих случаях разрешено использование только глиняных кирпичей.
В целом, керамический кирпич во многом выигрывает перед силикатным. Соответственно, и стоимость его гораздо выше. В то же время, выбор зависит от предназначения здания.

o-remonte.com

Красный глиняный кирпич — Elite-k

Красный кирпич получил название благодаря составу глины, используемой для его производства. Обжиг изделия из этого сырья приводит к образованию красного оттенка, который придают ему содержащиеся в глиняной массе соединения железа. Самый древний строительный материал не теряет своей популярности несмотря на появление огромного ассортимента новейших средств для возведения сооружений, выполнения облицовки и кладки. Его ценят за массу преимуществ, которые он имеет по сравнению с другой продукцией, великолепные эксплуатационные качества, долговечность и надежность.

Для разных строительных работ применяется определенная разновидность красного кирпича, обладающая специфическими свойствами. Технические характеристики определяют достоинства этого стройматериала, такие как несущая способность, надежность и стойкость к воздействию природных факторов.

Прочность и морозостойкость

Способность противостоять физическим и механическим нагрузкам, внутреннему напряжению и деформации без разрушения и потери формы определяет прочность, которой обладает кирпич красный.


от показатель имеет маркировку в виде буквы М (сокращение от слова «марка»), сопровожденную соответственным числовым обозначением. Трехзначное число указывает на нагрузку, которую сможет выдержать кирпич на 1 кв. см площади. Эта характеристика определяет выбор марки изделия для возведения домов разной этажности. Наиболее часто встречается употребление красного кирпича М100 и М125 для одноэтажного строительства, а высотные постройки требуют использования более прочной марки, превышающей показатель 150. Самой высокой степенью сопротивляемости обладает кирпич красный М300.

Технические характеристики кирпича определяются во время проведения стандартных испытаний.

Морозостойкость изделия проверяется несколькими повторными циклами восьмичасового вымачивания в воде, замораживания и оттаивания. Они повторяются до тех пор, пока не начнут изменяться качественные характеристики массы и прочности. Так определяется способность сохранения функциональных свойств в условиях климатических изменений при разных температурных воздействиях. По результатам этих исследований красный кирпич получает буквенно-цифровую маркировку, в которой числовое значение указывает на количество циклов заморозки и оттаивания, проведенных до того, как начали меняться характеристики кирпича. Самым низким значением считается маркировка F25, а высокой морозостойкостью обладает продукт с показателями F200 и F300.

Плотность и теплопроводность

Характеристика кирпича по плотности приводит к разделению его на полнотелый и пустотелый. Чем больше пустот он имеет в своей массе, тем лучше будут его теплоизоляционные и шумопоглощающие свойства. Полнотелый керамический кирпич имеет средние показатели плотности от 1600 до 1900 кг/м3, в отличие от пустотелого, плотность которого намного ниже — от 1200 до 1500 кг/м3. Насыщенный порами кирпич носит название «поризированный» и сочетает в себе все лучшие качества керамического кирпича и бетона. Он заслужил славу лучшего строительного материала за низкую теплопроводность, стойкость к любым климатическим воздействиям и очень высокую прочность.

Коэффициент теплопроводности показывает количество тепла, которое может проникнуть через кирпичную стену метровой толщины при разнице температуры в 1°C по обе ее стороны. Это значение измеряется в ваттах, и чем оно выше, тем хуже технические характеристики теплопроводности кирпича. По теплотехническим свойствам выделяют 5 групп эффективности этого строительного материала, каждая из которых обладает разной способностью удерживать тепло внутри помещения. Полнотелый кирпич имеет самую низкую способность сохранять тепло, обладая теплопроводностью в 0.6-0.8 Вт/м*К, поэтому для возведения энергоэкономичных сооружений целесообразно применение пустотелого изделия, показатели которого намного ниже и колеблются в районе 0.56 Вт/м*К.

Вес и размер единицы кирпича

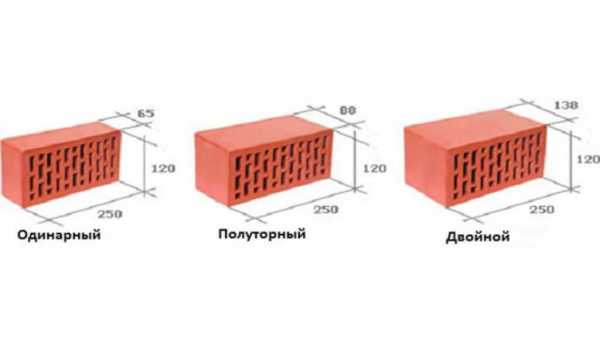

Керамический кирпич подразделяется на 5 основных типов по своим размерам:


  • одинарный, с параметрами 250х120х65 мм;
  • обычный — 250х85х65 мм;
  • утолщенный или полуторный, размером в 250х120х88 мм;
  • одинарный модульный, параметры которого 288х138х65 мм;
  • утолщенный, имеющий горизонтальные пустоты, размер которого составляет 250х120х88 мм.

Вес кирпичного модуля ранее ограничивался значением в 4,3 кг, и его превышение было недопустимо. В последнее время эта законодательная норма ГОСТа соблюдается не так строго.

Огнестойкость кирпичной кладки

Это свойство очень важно для материала, используемого в строительстве. Пожарная безопасность зданий всегда была одним из основополагающих критериев при выборе используемого сырья.



По этим показателям красный керамический кирпич не имеет недостатков — ему нет равных по огнеупорности, и это качество позволяет безопасно применять его для кладки и облицовки каминов и печей.

ostroymaterialah.ru

Из какой глины делают кирпич

Для изготовления керамических камней годится далеко не всякая глина. Ту, которая может использоваться в таком производстве, так и называют: «глина кирпичная». Существует немало разновидностей таких глин, и все они различаются по составу и характеристикам.

Свойства кирпичной глины

Определяющими свойствами глин, годных для производства кирпича, являются:


  • прочность на сжатие (связность) – не менее 3кгс/см2
  • пластичность
  • легкоплавкость
  • прочность на растяжение – не менее 0,8 кг/см2
  • способность разбухать – увеличение первоначального объёма не менее, чем на 4%
  • способность к образовании вязкой массы
  • клейкость
  • способность после обжига сохранять форму, принятую в сыром виде
  • огнеупорность – не меньше 1100 градусов Цельсия
  • температура спекания – от 1000 градусов Цельсия
Глина для производства кирпича

Определяет все эти показатели химический состав глины для кирпича — а вернее, решающее влияние оказывают свойства минералов, входящих в её состав.

Кроме каолинита, который является основным компонентом, это:

  • минерал монтмориллонит, обладающий способностью сильно разбухать;
  • силикатные минералы, именуемые гидрослюдами;
  • окислы железа, концентрация которых определяет цвет глины;
  • кварц.

Если говорить о фракциях веществ, то можно выделить три группы. Самые мелкие – это глинистые частицы, их дисперсность менее 0,005 мм. Далее идут пылеватые частицы, с фракцией от 0,05 до 0,065 мм, и песчаные – от 0,05 до 2 мм.

Обратите внимание! Соотношение частиц может быть разным, но глиной, годной для производства кирпича, можно назвать только тот состав, в котором глинистый модуль составляет не меньше 0,11. Это процентное соотношение глинистых веществ по отношению к суммарному количеству пыли и песка. Если глины меньше, чем пыли — это суглинок, если больше песка, то это супесь.

Сферы применения

Из кирпичной глины делают не только керамический, но и клинкерный кирпич, облицовочную плитку, щелевые блоки, панели для вентфасадов, черепицу. Из неё так же изготавливают легковесные керамические заполнители для бетона: аглопорит, керамзит, получаемые при кратковременном обжиге гранул глины во вращающихся печах.

На представленной ниже подборке фото, вы можете видеть лишь небольшой ассортимент изделий, изготавливаемых из кирпичных глин.

Итак:


  • Кирпичная глина применяется в качестве добавки в производстве известково-глинитового и пуццоланового цементов.
  • Глины с высоким содержанием окислов железа, имеющие пёструю окраску, включают в состав при изготовлении минеральных красок.
  • Они самостоятельно, либо в комбинации с цементом, применяются в качестве вяжущего вещества в кладочных и штукатурных растворах.
  • А ещё, из кирпичной глины делают кирпичи глиняные своими руками, которые хоть и уступают заводским изделиям по внешнему виду, но обладают достаточной прочностью, чтобы из них можно было построить дом или выложить печь.
  • Используется так же кирпичная глина для кладки глиняного кирпича. Однако если это не печь, а наружные стены, лучше всё-таки отдать предпочтение традиционному цементному раствору.
Кладочный раствор на основе глины

Обратите внимание! Кладку, возведённую из необожжённого кирпича, да ещё и выполненную на растворе глины, лучше снаружи облицевать кирпичом или плиткой, покрыть полимерцементной штукатуркой, или просто обшить вагонкой или сайдингом, предварительно закрыв стены рулонной гидроизоляцией. Глиняная обмазка хороша только в тех местностях, где преимущественно сухой и жаркий климат. От постоянной сырости глина может размокать.

Инструкция, представленная в следующей главе, расскажет о том, как подготавливается сырьё, из которого в домашних условиях можно формовать кирпич красный глиняный.

Нюансы изготовления глинобита

Глинобитом называют густую массу, изготовленную из жирной глины, не имеющей примесей. Вся технология её приготовления, заключается в разведении глины водой, и тщательной её утрамбовке. По мере того, как испаряется вода, раствор густеет.

  • Готовность проверяют дедовским способом: кладут на палку глиняный брусок, и если он лишь слегка изогнётся и больше не деформируется – значит, глинобит получился качественным. Именно из него и изготавливают кирпич глинобитный (глинобетонный камень).
  • Он является отличным материалом для возведения печей, а вот для строительства домов люди издавна предпочитали делать камни с наполнителем в виде соломенной сечки, шерсти, опилок. Причина проста: стены из них получаются более тёплыми.
  • В сельских местностях, располагающихся в южных широтах, глиносоломенный камень (саман), и сегодня достаточно популярен. Из него строят не только сараи, курятники и свинарники, но и жилые дома.

Хозяину вдвойне приятен тот факт, что выглядеть такой дом может очень интересно, и даже с претензией на оригинальность, а цена, которую при этом придётся заплатить, будет минимальной.


Особенности камня из глины

Глинобетонный отформованный камень — как, впрочем, и саман, может быть только высушен, а может быть ещё и обожжён. В первом случае это будет кирпич-сырец, а во втором — полноценный кирпич.

При соблюдении стандартных размеров, вес глиняного кирпича ручной формовки, не особо отличается от веса обычного полнотелого кирпича, и варьируется в пределах 3,25-3,45кг.

Обожжённый кирпич из светлой глины: ручная формовка

Несмотря на то, геометрия бруска не всегда соответствует существующему стандарту, и имеет некоторые отклонения, в целом он имеет неплохой вид, и может использоваться не только для строительства печей, но и для лицевой кладки фасадов, оформляемых под старину.

Кирпич глиняный красный

Что касается самана, то он после обжига получается пористым — а значит, показатели его теплопроводности улучшаются. Поры образуются за счёт выгорания соломы в процессе обжига.

При этом камень перестаёт быть восприимчивым к влаге. В таком случае, его можно использовать для частного строительства даже в местностях с сырым климатом.

Саманная стена с кирпичной облицовкой

Если саманные стены обложить лицевым кирпичом, что мы и видим на представленном выше примере, дом получится не только тёплым, но и будет иметь вполне достойный внешний вид. Саман является прекрасной альтернативой ячеистобетонным блокам, которые стоят во много раз дороже, да и не в каждой местности есть в продаже.

Обмазка печи глиной

Кладка кирпича на глину предпочтительна и при строительстве печей, что делается уже не ради экономии. В условиях высоких температур, раствор из глины образует с кирпичом монолит, который идеально удерживает тепло. Именно поэтому, печи зачастую сверху полностью обмазывают глиной.


Чтобы глинобит получился качественным

Для получения правильной глинобитной массы, глина, используемая для замеса, должна быть однородной. В ней не должно быть даже незначительного содержания гравия. При нагревании он расширяется сильнее, и будет попросту разрушать камень изнутри.

Итак:

  • Чтобы получить глиняный красный кирпич хорошего качества, либо раствор для кладки печи, в ней не должно быть ещё и известковых включений.
  • При высоких температурах известь превращается в кипелку, и при попадании воды провоцирует образованию в кирпичах вздутий и трещин.
  • Поэтому при заливке глины водой, её сначала прощупывают руками, удаляя все крупные включения. Если это комки извести размером более 3 мм, необходимо определить их процентное содержание.
  • Для этого взвешивают всю порцию замоченной глины, и отдельно – известковые комки. Оказалось, что на 5кг глины приходится более 0,5кг извести? Для печного кирпича она точно непригодна!
Вымешивают глину ногами
  • А вообще, лучший помощник в изготовлении глинобита – это время. Если вы всерьёз задались целью изготовить самостоятельно кирпич, имейте в виду, что подготовка глины должна начинаться за год, а ещё лучше за два.
  • Её расстилают в огороде слоем в 10-12 см, и оставляют прямо под открытым небом. Многократные циклы замораживания и оттаивания разрушат все примеси, и останется одна только качественная глина.
  • Её равномерное насыщение водой — крайне важный нюанс. Поэтому перед тем, как приступать к вымешиванию раствора, её просто заливают, и дают несколько часов для набухания.

Потом массу перемешивают лопатой, обрабатывают трамбовкой, и только потом начинают мять ногами. По окончании этого процесса утрамбованную глину накрывают мокрой тканью и оставляют полежать ещё 10-12 часов — только после этого можно начинать формовать глинобитный кирпич.

iz-kirpicha.su

Из чего сделан керамический кирпич

Основное вещество, входящее в состав керамического кирпича, — это обыкновенная глина — минеральная масса, приобретающая пластичность при добавлении воды, сохраняющая форму после высыхания и твердеющая до каменного состояния при обжиге. Глина распространена повсеместно, но даже в одном месторождении ее характеристики могут различаться в зависимости от глубины залегания пластов. Основу глиняного сырья, как правило, составляют 4 минерала: каолинит, иллит, монтмориллонит и кварц. Свойства глины, учитываемые при выработке кирпича:

  1. Пластичность — способность не разрушаясь изменять форму под действием силы и сохранять ее после прекращения действия. Выделяют высоко-, средне-, умеренно- и малопластичные, а также непластичные глины.
  2. Связующая способность — сохранение пластичности при добавлении непластичных включений. Измеряется способностью к связыванию выраженного в процентах (от 20 до 80) к собственной массе количества песка.
  3. Воздушная и огневая усадка — изменение размеров образцов соответственно при высыхании и обжиге.
  4. Спекаемость — свойство отвердевать до камнеподобного состояния при нагревании. Глины с температурой спекания до 1100°С считаются низкотемпературными, в пределах от 1100 до 1300°С — среднетемпературными; свыше 1300°С — высокотемпературными.
  5. Огнеупорность — способность не плавиться при нагревании. Высокой огнеупорностью (не ниже 1580°С) обладают беспримесные высокопластичные каолинитовые глины, применяемые для выработки фарфора. Тугоплавкими называют применяющиеся для выработки канализационных труб и облицовочного кирпича глины с малым количеством примесей и огнеупорностью от 1350 до 1580°С. Легкоплавкими считаются неоднородные по составу глины с огнеупорностью ниже 1350°С, используемые для выработки кирпича, блоков и черепицы. Степень пригодности глины для изготовления конкретной продукции зависит от ее минерального, химического и гранулометрического состава.

Регулирующие добавки

Для придания готовой продукции требуемых свойств в глину вводят добавки следующих типов:

  • отощающие — неорганические вещества, облегчающие формование массы и уменьшающие усадку: песок, зола, шлак;
  • выгорающие — органические включения, уменьшающие плотность и повышающие пористость: древесные опилки, измельченные в порошок уголь и торф;
  • специальные — регулирующие температуру обжига железосодержащие руды и песчаник, облегчающие формование ульфитно-спиртовую барду, окрашивающие готовый кирпич в нужный цвет металлические окислы.

Этапы обработки сырья

Перед тем как стать готовой продукцией, входящая в состав красного кирпича глина в обязательном порядке проходит следующие этапы:

  • добыча и подготовка;
  • формование и сушка;
  • обжиг.

Обычно добытую в карьере глину перевозят к месту обработки, где происходит первичное измельчение и грубая очистка от инородных включений. Затем производится высушивание, окончательное измельчение, просеивание и необходимое для последующего прессования увлажнение до 9-12%. Формовочный пресс придает порошку необходимую форму, после чего сырец подают в сушильную камеру, где за счет плавного роста температуры происходит равномерное, не нарушающее фактуры поверхности кирпича испарение воды.

Обжиг, состоящий из нагрева, собственно обжига и охлаждения, происходит в специальной печи, куда подготовленное сырье подается конвейером.

Таким образом глина превращается в обладающий необходимыми свойствами строительный материал — кирпичи.

Помимо глины, основным сырьем для изготовления керамического кирпича и стеновых блоков могут служить производственные отходы, образующиеся в процессе обогащения углей, а также при сжигании топлива ТЭС золы, состоящие в основном из алюмосиликатного стекла, глинистого вещества и кварца. Сложность использования такого сырья заключается в нестабильности его свойств.

Из чего делают безобжиговые кирпичи

Сегодня в хозяйственной деятельности широко используются разнообразные материалы — кирпичи и блоки, полученные по следующим безобжиговым технологиям:

  • автоклавное твердение известково-песчаной смеси;
  • гиперпрессование смеси измельченных известняковых пород с водой и цементом.

Независимо от вида исходного сырья, их объединяет отсутствие высокотемпературной обработки кирпичных заготовок.

Силикатный кирпич

Распространенным примером материала, полученного методом автоклавного твердения известково-песчаной смеси, служит белый силикатный кирпич. В первичный состав силикатного кирпича входят приблизительно 9 частей кварцевого песка и 1 часть извести. Смачивание смеси водой инициирует реакцию гашения известкового компонента, в результате образуется пластичная масса, из которой формируются кирпичные заготовки, подвергающиеся автоклавированию — обработке паром при температуре 170-200°С и давлении 8-12 атм. Иногда в смесь вводятся красители и вещества, способствующие стойкости кирпича к атмосферному воздействию.

Компоненты смеси

Песок — природная или искусственная (отходы промышленности) рыхлая масса однородных мелких, от 0,1 до 5 мм, зерен из различных минералов. Качество входящего в состав кирпича песка определяет качество готового изделия и особенности технологии производства. Геометрическая форма и фактура поверхности песчинок важны для легкости придания сырой смеси нужной формы и интенсивности взаимодействия с известью при нагревании в автоклаве. Остроугольные горные пески, в отличие от гладких речных, лучше сцепляются с известью. Карьерный песок должен быть предварительно очищен от инородных включений.

Следующий компонент — известь, получаемая путем дробления до размера 40-100 мм и последующего обжига при температуре 1100-1200°С пород, содержащих не менее 90% углекислого кальция, — мела, известняка, известнякового туфа и мрамора. Под действием температуры известняк распадается на углекислый газ и известь. На всех этапах изготовления силикатного кирпича используется вода из артезианских скважин.

Также в кирпичном производстве используются известково-шлаковые и известково-зольные смеси с полным или частичным замещением песка содержащими кремнезем промышленными отходами — золами теплоэлектростанций и шлаками. Сделанный из отходов и обычный силикатный кирпич по своим качествам идентичны.

Кирпич, получаемый гиперпрессованием

Исходным материалом безобжиговых кирпичей являются смеси, состоящие из портландцемента либо извести в качестве связующего, различных минеральных наполнителей (песка, измельченного ракушечника), воды и неорганических красителей. В безобжиговых технологиях вода, гидратируя составляющие гидравлических вяжущих, необходима для искусственного создания камнеподобной структуры, из-за чего недостатком таких кирпичей является их низкая жаропрочность. При достижении критических значений, как правило, выше 300°С, запускается реакция освобождения химически связанной воды, из-за чего кирпич быстро утрачивает прочность.

Особенности технологии

На этапах подготовки сырья и формования заготовок безобжиговая технология напоминает изготовление блоков из бетона, однако исходный материал такого кирпича включает уплотняемый прессованием наполнитель — дробленый ракушечник, отходы камнепереработки и т. п. Поскольку вода расходуется лишь на гидратацию цемента, ее требуется значительно меньшее количество. Окончательная форма придается гиперпрессованием — сильным, до нескольких тонн на 1 кв. см, сжатием смеси в специальной форме, после чего изделия складируются или направляются для пропаривания с целью ускорения процесса приобретения требуемой прочности.

Простота технологии, обусловленная отсутствием дорогостоящих высокотемпературных этапов, позволила сделать ее повсеместно распространенной, зачастую в ущерб качеству готовой продукции.

Таковы основные материалы и технологии, применяющиеся для изготовления разнообразного кирпича, блоков и облицовочных материалов, использующихся в жилом и промышленном строительстве.

kubkirpich.ru

Общие сведения о красных керамических кирпичах

Достоинства и недостатки

При изготовлении этого стройматериала используют только натуральные вещества – никаких химических добавок здесь нет. Благодаря экологичности в сочетании с прочностью и надежностью кирпичи многие сотни (даже тысячи) лет не теряют своих ведущих позиций в строительстве. Дома, возведенные из них, с успехом служат многим поколениям, не разрушаясь и не теряя внешнего вида.

Если отметить положительные стороны керамического кирпича, то это:

  • Высокая прочность, способность выдерживать большие нагрузки.
  • Долгий (сотни лет) срок службы.
  • Низкое поглощение влаги, устойчивость к заморозкам и высоким температурам.
  • Привлекательный внешний вид (особенно у лицевых изделий), богатство палитры и оформления поверхности.
  • Разнообразие размеров и типов (рядовой, лицевой, щелевой, цельный, фигурный).
  • Не слишком сложная кладка красного керамического кирпича.
  • В доме с кирпичными стенами создается благоприятный микроклимат.

Существуют, конечно, у данного материала и недостатки. Это:

  • На красных стенах хорошо заметны высолы, которые могут появиться из-за раствора низкого качества или из-за качества самого кирпича.
  • Разные партии изделий имеют отличающиеся оттенки – при облицовке фасада это может испортить картину.
  • На рынке присутствует достаточно много брака (поэтому стоит приобретать кирпич только от надежных поставщиков, лучше напрямую с завода керамического кирпича, если есть возможность).

О том, какой кирпич лучше, красный или белый, поговорим ниже.

О плюсах и минусах красных керамических кирпичей расскажет данное видео:

Сравнение красного и белого изделия

Сначала определимся, что собой представляют белые (силикатные) кирпичи. Несмотря на одинаковое название с красными изделиями из керамики, они имеют совершенно другой состав, включающий известковые породы и кварцевый песок. При изготовлении их не обжигают, а спрессовывают, обрабатывая в автоклаве.

Силикатные кирпичи:

  • Плотные, однородные и крепкие (впрочем, прочность зависит от марки). Такой кирпич значительно тяжелее разбить, чем керамический.
  • Хорошо держат тепло – тоже лучше, чем керамика (при условии пустотной структуры).
  • Обладают неплохой шумоизоляционной способностью, более высокой, чем красные кирпичи.
  • Стоят дешевле керамических.

Но это вовсе не означает, что белые прессованные кирпичи превосходят красные (изготовленные путем обжига) по всем параметрам. Есть у них два больших недостатка:

  • Силикатные изделия боятся воды (соответственно, и замерзания), размокая и портясь при длительном воздействии влаги. Поэтому они не годятся для фундаментов и применяются больше для внутренних стен и перегородок. Красная керамика лишена такого недостатка.
  • И второй минус белого кирпича: невозможность выдерживать высокие температуры. При сильном нагревании этот материал разрушается, вдобавок отравляя воздух выделяемыми вредными веществами. Поэтому он абсолютно не годится для печек и каминов, в отличие от красного кирпича.

Про состав красного керамического кирпича читайте ниже.

Красный керамический полнотелый кирпич (фото)

Состав и структура

Вернемся к основной теме – красному керамическому кирпичу. Как уже упоминалось, основой для него служит красная глина. Она должна быть легкоплавкой, не допускается наличие примесей известняковых пород (они губят качество готовых изделий). Кроме глины, в массу для формования добавляют отощители – песок, например, или битый кирпич. Их берут не более 30 процентов.

Структура любых керамических кирпичей пористая. Для достижения этого эффекта применяют натуральные добавки, которые быстро сгорают. Торф, опилки, резаная солома, крошки каменного угля.

Про размеры и свойства кирпича красного керамического по ГОСТ расскажет следующий раздел.

Технические параметры и свойства

Керамический кирпич обладает такими свойствами и характеристиками:

  • Хорошей прочностью при нагрузках на изгиб — от 15 МПа. Прочность определяет марку, обозначаемую буквой «М». Чем больше число после буквы, тем крепче кирпич. Самая высокая марка – М300.
  • Плотностью от 1000 до 1900 килограммов на кубометр (показатель зависит от количества пустот в изделиях).
  • Теплопроводностью от 0,25 до 0,7 Ватта на метр на градус Цельсия. Меньшие значения соответствуют щелевому кирпичу, который лучше сохраняет тепло. Плотность кирпичей определяет класс энергоэффективности (их семь).
  • Высокой огнестойкостью (выдерживание открытого пламени от пяти часов и более).
  • Весом не более 4,3 килограмма (одинарные изделия).
  • Устойчивостью к влаге, холоду, высоким температурам. Морозостойкость обозначается буквой «F», число после нее означает, сколько раз можно заморозить и разморозить кирпич.

Производство и использование

  1. На производстве сырье сначала измельчают с помощью специальных механизмов (дробилок и бегунов), затем формуют, используя прессы – ленточные вакуумные, механические или гидравлические.
  2. После сушки (для этой цели применяются промышленные сушилки) изделия отправляют в печь с температурой, достигающей тысячи градусов. Здесь-то кирпичи и приобретают необходимую прочность, твердость и звонкость.
  3. После охлаждения готовые изделия отправляют на склад.

Что касается областей использования красного кирпича, то они весьма обширны:

  • Строительство домов и коттеджей разной этажности и различного дизайна.
  • Изготовление колонн, арок, столбов для ограждений, декоративных изделий для оформления сада.
  • Мощение садовых дорожек, тротуаров, дорог, территории возле дома.
  • Оформление внутреннего интерьера жилищ (используется декоративный кирпич).
  • Облицовка фасадов зданий, выполненных из легких панелей, дерева, других материалов.

Про утолщенный, лицевой, полнотелый и пустотелый, рядовой красный кирпич керамический и другие виды изделий читайте ниже.

Следующее видео рассказывает о различных видах красного кирпича:

Виды материалов

Облицовочный (лицевой) и рядовой

Изделия, которые принято называть лицевыми (иначе, облицовочными) отличает тщательно обработанная поверхность двух из четырех сторон (одной длинной и узкой ложковой и одной тычковой, коротенькой). Красивый внешний вид позволяет использовать данный вид стройматериала для создания декора на фасаде, облицовочных работ, изготовления различных эффектных изделий.

Обработанные плоскости могут быть гладкими, рельефными, выполненными «под камень» или покрытыми одним из декоративных слоев. Например, глазурью на основе стекла, ангобом (матовой глазурью из глины), полимером. Еще иногда применяется торкретирование – нанесение на поверхность изделий стеклянной, фарфоровой, шамотной крошки.

Что касается рядового кирпича, то он имеет не столь презентабельный внешний вид и используется только для кладки, которая требует обязательного оформления. Например, окрашивания, оштукатуривания, облицовки. Из такого красного кирпича выполняют фундаменты, цоколи, несущие стены, внутренние перегородки, колонны (поверхность которых будет декоративно оформлена).

О том, сколько стоит красный облицовочный керамический кирпич, мы рассказываем в соответствующей статье.

Одинарного, двойного, полуторного размера

По размеру красный кирпич делится на:

  • Стандартный отечественный размер кирпичей 25 на 12 на 6,5 сантиметра. Это одинарные изделия, которые маркируются 1НФ
  • Полуторный кирпич имеет те же габариты, за исключением толщины. Правда, он не в полтора раза толще, а чуть меньше. Этот параметр у него составляет 8,8 сантиметра. Плюс таких изделий в экономии раствора при кладке и возведении более толстых (значит, и более теплых) стен. Маркировка – 1,4НФ
  • Двойные кирпичи, как уже понятно, еще более толстые – 13,8 сантиметра. Соответственно, строить из них еще быстрее и экономнее, чем из полуторных. А стены получаются еще теплее, особенно при использовании щелевых кирпичей (а двойные изделия делают обычно именно таковыми). Маркировка двойного кирпича – 2,1НФ.

Нестандартных размеров

Кроме наиболее распространенных изделий описанных выше габаритов, выпускаются кирпичи, имеющие и другие размеры.

  • В частности, формат красного кирпича «Евро» предполагает меньшую ширину бруска (8,5 сантиметра вместо 12) с сохранением стандартных длины и высоты (25 и 6,5 сантиметра). Маркировка такого кирпича – 0,7НФ. Он часто используется для облицовки.
  • Модульный керамический кирпич, напротив, более широкий (13,8 сантиметра вместо 12). Имеет длину 25 сантиметров и высоту от 6,5 сантиметра. Маркировка одинарного модульного кирпича – 1,3НФ. Из этих изделий кладут наружные и внутренние стены, цоколи, фундаменты ниже слоя гидроизоляции.

Полнотелые и пустотелые

И рядовой, и облицовочный типы кирпича могут изготавливаться как в виде цельных керамических брусков без пустот, так и с пустотами (щелями) внутри. Монолитные изделия принято называть полнотелыми, а те, где есть пустоты – пустотелыми, или щелевыми.

  • Первые применяются там, где нужна особая прочность (при закладке фундамента, строительстве несущих стен).
  • Вторые за счет пустот внутри лучше сохраняют тепло, поэтому из них разумно класть наружные стены. Также щелевой лицевой кирпич может применяться для облицовки фасадов.

stroyres.net


elite-k.ru

Как сделать кирпич из глины своими руками

Как из глины сделать кирпичи

Самодельный кирпич из глины сделать есть масса желающих. Ведь данная продукция пользуется спросом, а значит сбыт будет.

Как самому сделать кирпич из глины мы сегодня и рассмотрим. Это процесс достаточно трудоемкий, но наладив производство без денег вы не останетесь. Так же на видео в этой статье и фото вы найдете и массу дополнительной информации, которая поможет наладить производство.

Производство своего кирпича

Как сделать кирпичи из глины теперь рассмотрим по пунктам. Это работа требует внимания и ответственности. В принципе все можно сделать своими руками.

Для начала лучше просто сделать сырец, это не обожженный кирпич. А после этого уже приступать и к изготовлению полноценного керамического материала.

Предварительная подготовка

Думая, как сделать из глины кирпич, в первую очередь надо отталкиваться от сырья и места изготовления. В начале процесса, необходимо определиться с местом производства, желательно, чтобы поблизости были залежи глины.

Место производства должно отвечать ряду требований:

  • Оно должно быть сухим, не подвержено паводкам и желательно, чтобы и грунтовые воды не поднимались слишком сильно.
  • После определения места следует обзавестись инструментарием, а именно лопатами, кирками, ломами, садовыми ножницами и вилами, а самое главное тележками для транспортировки сырья. Для того, чтобы произвести одну тысячу готовых изделий понадобится два с половиной кубометра исходного сырья.
  • Определившись с место добычи, следует расчистить место от кустов, мелких деревьев и лишнего грунта. Завершив этот этап подготовки, обустраиваются маршруты доставки сырья к месту производства. Далее идут в ход лопаты, роется своеобразная траншея, с удобным подъездным путём.
  • В зависимости от состояния грунта, его плотности или мёрзлости, определяются с инструментами для работы, это или лопаты, либо ломы с кирками. Готовое сырьё нагружают на тележку, отделяя от лопаты, если оно слишком липкое и вязкое, вилами.
  • Подъездные пути и весь путь до места свалки сырья для удобства транспортировки, выкладываются по необходимости досками.
  • Из глины формируются своеобразные пирамиды не более метровой высоты и от метра до полутора в основании. Наваливать один большой навал не следует, лучше сформировать несколько на некотором расстоянии друг от друга.

Подготовка глины

Добытая глина сама по себе, не является подходящим материалом, она требует тщательной выборки и обработки, а также проведения проверки на жирность. Сначала удаляются все инородные включения, такие, как камни, кусочки грунта и прочий мусор, а особенно известняк.

Внимание: Известняк очень помешает в дальнейшем при обжиге глины, в случае если он потребуется, так как образует дефекты в структуре готового кирпича.

Итак:

  • Перед тем, как делать кирпичи, проводится предварительная проверка с малым количеством глины, примерно с полулитровую банку по объёму. Сырьё разводят небольшим объёмом воды и разминают получившуюся массу руками без применения каких-либо инструментов.
  • Хорошо размятая масса начнёт липнуть к рукам, это значит, что тесто получено. Из него лепится простейший комок сантиметра 4-5 и 10 сантиметровый блин. После чего оставляется на несколько дней от 2 до 3.
  • Появление дефектов на изделиях, свидетельствует об излишней жирности или наоборот излишне малой жирности материала, а значит, глине требуются добавки. Шарик должен выдержать и падение не менее чем с метровой высоты и не рассыпаться или потрескаться.
  • В том случае, если появились трещины или шарик не выдержал проверки, после добавления добавок и повторного изготовления пробников, проверка проводится повторно, до получения удовлетворительного результата.

Внимание: Комок из излишне жирной глины потрескается упав, в обратном случае он распадётся в труху. Корректировка проводится либо смешиванием двух сортов глины, либо песком. Только сырьё прошедшее все проверки идеально подойдёт для производства.

Форма под кирпич

Для начала мы разберем как из глины сделать кирпич сырец. Его не надо будет обжигать, но цена продукции будет не высокой.

Здесь все дело в обжиге, если его делать, тогда и возрастут затраты. Но это будет после того, как вы научитесь его формовать. Самодельные кирпичи из глины начинаются именно с придания нужной формы.

Ручная формовка
  • На листе фанеры формируется матрица из двух-двухсполовиной сантиметровых досок. Доски прибиваются к фанере длинными гвоздями. Ячейки матрицы должны соответствовать нескольких качествам. Быть одного размера и примерно на пятнадцать процентов превосходить размером готовый кирпич, по причине усадки материала.
  • В целях, как можно лучшей посадки массы в ячейки, в них формируются выступы в виде конусов, для создания полостей в кирпиче. Делается всё это посредством всё той же фанеры, из которой делается крышка со специальными выступами.
  • Стенки ячеек сбрызгиваются водой и присыпаются цементом, иначе вы рискует просто на просто не вынуть готовое изделие из неё. Влажную массу тщательно распределяют по ячейке, периодически встряхивая, для её равномерного распределения по всей площади.
  • Излишки материала срезаются смоченным, чтобы глина не приставала, инструментом. Потом матрица закрывается и оставляется на некоторое время. После чего полу готовые изделия сушатся на воздухе.

Извлечение и выгрузка кирпича

Испарение воды происходит постепенно, от центра изделия к его внешней части. Естественная постепенная просушка на воздухе укрепляет структуру кирпича.

Саму сушку проводят под навесом, а также во избежание намокания под рукой надо всегда иметь, чем их прикрыть. Место под кирпичи тоже подготавливают, создавая подстилку из песка.

  • Подстилка предотвратит, как прилипание, так и повреждение заготовок, но главная её роль в том, чтобы заготовка просушилась, как можно более равномерно. В среднем для нормально просыхания кирпичу потребуется от 8 до 10 дней. Большая часть воды за это промежуток времени выйдет из полуфабриката, но для того чтобы добиться полного испарения влаги потребуется обжиг.
  • Высушенный кирпич, извлекается и можно приступать к кладке, но кирпич-сырец применяется только для внутренних работ. Такой кирпич очень слаб к воздействию влаги. Работая с ним, следует тщательнейшим образом подойти к его защите от влаги. Для этого швы кладки перевязываются.
  • Проёмы под окна и двери располагают не менее чем в полутора метрах от углов помещения, а крыша должна свисать не менее чем на 60 сантиметров, предохраняя стену от осадков.
  • Полностью просушенная стена из такого кирпича, в обязательном порядке облицовывается сайдингом, либо обожжённым кирпичом.
  • Для производства облицовочного кирпича, понадобится напольная печь периодического или временного действия. Сам обжиг, проходит не одноэтапно, а в несколько шагов.

Напольная печь периодического типа

Место под печь готовится в соответствии с теми же условиями, что и место производства, то есть оно должно быть не подвержено осадкам и паводкам, и чтобы и грунтовые воды не поднимались слишком сильно. Для этого идеально подойдёт какая-нибудь возвышенность на местности.

Внимание: Начиная возведение печи, следует определиться с масштабами своего производства. На полторы тысячи изделий понадобится печь шириной полтора метра, продолжительностью около 2, а в вверх кладки от полутора до метра восьмидесяти. Толщины в один кирпич вполне хватит для такой печи из сырца.

  • Производится монтаж перекрытия, на металлическую основу, чтобы каждый ряд кирпича свода ложился либо на стальные полосы, либо на металлическую раму.
  • Свод над кладкой в центре должен возвышаться не мене, чем на 30-35 сантиметров, а камера печи, должна представлять собой сквозной проход в полметра шириной и высотой 0,4 метра. По всему проходу с обеих из сторон делаются уступы на высоте в четверть метра, для будущих колосников при топке углём. Если вы собираетесь пользоваться только дровами, колосники не потребуются.
  • В очаге предусматривается небольшая квадратная дверца приблизительно 40 на 40 сантиметров, а свод печи необходимо снабдить дымоходами для выхода дыма с сечением 25 на 28 сантиметров.
  • Если вы точно знаете, что топить будете только торфом или бурым углём, то отверстия можно сделать несколько меньше, примерно в 25 на 15 сантиметров, и оснастить их крышками для подачи топлива. Высота трубы должна быть до 5 метров, а её сечение составлять 40 на 40 сантиметров.
  • Труба ставится сзади от самой печки, и соединяется с ней дымоходом в задней стенке. Ровно посередине оставляются временные дырки для просмотра, впоследствии они убираются, замазываясь глиной. Оптимальным выбором во время кладки будет глинопесчаный раствор, лишь небольшая часть стенки спереди кладётся без раствора, потому, что она будет периодически разбираться для разделки садка.

Обжиг

Теперь рассмотрим, как делать кирпичи из глины обожжённый. По окончанию кладки стена тщательнейшим образом промазывается глиной. Очень хорошо просушенные полуфабрикаты укладываются в камеру печи.

Итак:

  • Укладка ведётся не равномерно, а с постепенным нарастанием просвета между рядами, по мере удаления от топки. Расстояние между первыми рядами, таким образом, должно составлять примерно полтора сантиметра, а между последующими уже в районе двух с половиной сантиметров.
  • Способы укладки могут варьироваться, так кирпичи можно укладывать сначала решёткой, а потом ёлочкой и наоборот.

Внимание: Главное чтобы все изделия полностью окуривались в процессе горения и даже края не должны остаться без дыма. Промежуток между кирпичами в садке и стенками поверхности печи должно наличествовать расстояние не более двух с половиной сантиметров.

  • После того, как вы завершили закладку полу готовых кирпичей, следует приступить к самому процессу обжига. Топливо для обжига предпочтительнее в виде хвороста либо дерева.
  • Начинать процесс обжига следует, крайне неторопливо и понемногу добавляя топливо с не самой высокой температурой горения.
  • Кирпич вначале скорее не обжигается, а сушится, из него выпариваются все остатки воды. Ориентировать о процессе испарения следует по капелькам воды на самых верхних рядах, в среднем сушка сырца занимает 10-12 часов.
  • Закончив с этим, печь начинают накалять, в топку или подкидывают топлива с более высокой температурой горения или топят её намного интенсивнее. В процессе прогрева кирпич постепенно изменит свой цвет, на более темный оттенок красного. Прогрев продолжается не более 9 часов.
  • По окончанию прогрева необходимо увеличить количество топлива, и топить таким образом, чтобы огонь выходил наружу. В тот момент, когда вверху печки начинают мелькать языки пламени, ряды находящиеся внизу приобретут желтый цвет, находящиеся вверху не слишком яркие красные тона. Всё — теперь печку оставляют остывать.
  • Печную камеру герметично закладывают кирпичом и обмазывают глиной, а вверху тщательно осыпают толстым слоем в 10-15 сантиметров обязательно сухой землёй или простой кирпичной пылью. По истечению примерно 6 часов печку открывают и оставляют для естественного полного остывания.
  • Вот печь остыла и начинается финальная стадия получения готового кирпича. Стенка спереди печки аккуратно разбирается и сверху разделывается садка. Готовый кирпич перебирается с выборкой наиболее качественного продукта, его складывают в отдельные штабеля.

Внимание: Менее качественные изделия, обожжённые не до конца, используют только там, где нагрузка на конструкцию наименее большая.

Как сделать кирпич из глины вы уже знаете. Сложного особо ничего нет.

Основными моментами будет место для работы и глина. Если она далеко, тогда затраты на сырье возрастут. Поэтому делать лучше не далеко от карьера. Инструкция поможет вам не ошибиться и сделать все правильно.

iz-kirpicha.su

Красный глиняный кирпич — Мегаобучалка

Известь как связующий материал

Известь – один из древнейших связующих материалов. Археологические раскопки показали, что во дворцах древнего города Кносса, в центральной части острова Крит – в одном из центров эгейской культуры, имелись росписи стен пигментами, закрепленными гашеной известью. Эти дворцы относят к XVI...XV вв. до н.э. В данном случае известь использована и как связующее, и как клей.

«Негашеную известь» (оксид кальция, CaО) получают обжигом различных природных карбонатов кальция. Реакция обжига обратима и описывается уравнением

CaCO3 ↔ CaО + CO2; ΔH = –179 кДж

Можно отметить, что содержание в негашеной извести небольших количеств неразложившегося карбоната кальция CaCO3 улучшает связующие свойства извести. К этому же приводят небольшие примеси силикатов, алюмосиликатов и ферритов кальция, часто присутствующих в природном карбонате.

Гашение извести сводится к переводу оксида кальция в гидроксид:

CaO + H2O3 ↔ Ca(OH)2; ΔH = +65 кДж

Эта реакция экзотермическая, т.е. протекает с выделением теплоты, что заметно каждому проводящему операцию гашения. Считают, что при хранении негашеной извести контакт с влагой может привести к такому разогреванию, что способно воспламениться дерево.

Для использования извести в качестве связующего ее гасят, готовят тесто, которое затем смешивают с песком в количестве от двух до четырех частей по объему.

Твердение извести связано с физическими и химическими процессами. Во-первых, происходит испарение механически примешанной воды. Во-вторых, гидроксид кальция кристаллизуется, образуя известковый каркас из сросшихся кристаллов Ca(OH)2 и окружающей частицы песка. Кроме того, происходит взаимодействие гидроксида кальция с CO2 воздуха с образованием карбоната («карбонизация»):

Ca (OH)2 + CO2 = CaCO3 + H2О

Оба эти процесса (кристаллизация и карбонизация) протекают довольно медленно. Поскольку процесс карбонизации связан с выделением воды, то стены, сложенные с использованием известкового раствора, долго остаются сырыми. Для ускорения процесса карбонизации иногда внутрь домов вносят жаровни с горящими углями, которые и генерируют необходимый углекислый газ:



С + O2 = CO2

Теперь должно быть понятно, что прогреванием отштукатуренных поверхностей электрическими отражательными лампами или сухим теплым воздухом нельзя ускорить процесс карбонизации. Наоборот, это приведет к обезвоживанию штукатурки, что затруднит поглощение ею диоксида углерода.

Плохо или «ложно» высохшая штукатурка может впоследствии привести к отслаиванию пленки масляной краски вследствие образования мыла в результате взаимодействия кальциевой щелочи с жирами олифы (растительного масла).

Чтобы установить зрелость связки или штукатурки, т.е. завершение процесса карбонизации, на них наносят каплю 1%-ного спиртового раствора фенолфталеина. При наличии не связанной в карбонат извести происходит покраснение.

Добавление песка к известковому тесту необходимо потому, что в ином случае при затвердевании оно дает сильную усадку и растрескивается. Песок в известковом тесте служит как бы арматурой, которая препятствует изменению объема и растрескиванию при высыхании. Кроме того, песок удешевляет раствор и делает его более пористым, что облегчает удаление испаряющейся воды и доступ CO2 внутрь связующего материала. В известковом растворе (известковое тесто, замешанное с песком) должно быть столько извести, чтобы ее хватило для заполнения всех пустот между песчинками и обмазывания каждой из них. При большом избытке извести, а также при неравномерном ее распределении (при плохом перемешивании) в местах скопления извести при затвердевании могут появиться трещины.

Для известкового раствора предпочитают применять горный песок, состоящий из угловатых песчинок. Речной песок состоит из округлых, скатанных зерен, что приводит к меньшей прочности связки. Как уже было сказано, наличие в гашеной извести небольшой примеси карбоната кальция CaCO3 улучшает связующие свойства извести. Это обусловлено тем, что частички карбоната кальция играют роль центров кристаллизации при карбонизации и тем самым ускоряют процесс затвердевания.

Красный глиняный кирпич

Красный глиняный кирпич изготавливают из замешанной с водой глины с последующим формованием, сушкой и обжигом. Сформованный кирпич (сырец) не должен давать трещин при сушке. Плохо высушенный сырец при обжиге неизбежно приведет к образованию трещин. Красная окраска кирпича обусловлена наличием в глине оксида Fe2O3. Эта окраска получается, если обжиг ведут в окислительной атмосфере, т.е. при избытке воздуха. При наличии в атмосфере восстановителей на кирпиче появляются серовато-синеватые тона.

В настоящее время в строительстве широко используют пустотелый кирпич, т.е. имеющий внутри полости определенной формы. Не теряя существенно теплоизоляционные свойства, такой кирпич позволяет уменьшать массу жилого здания примерно на 25...40%. Это позволяет существенно сократить затраты при транспортировке и трудозатраты на строительстве.

Для облицовки зданий изготавливают двухслойный кирпич. При его формовании на обычный кирпич наносится слой из светложгущейся или равномерно окрашенной глины. Сушку и обжиг двухслойного облицовочного кирпича производят по обычной технологии.

Важными характеристиками кирпича являются влагопоглощение и морозостойкость. Они взаимосвязаны. По техническим нормам водопоглощение красного глиняного кирпича около 8%. При понижении температуры вода в порах кирпича замерзает. Поскольку объем льда больше, чем воды, то при замерзании стенки пор испытывают давление, в результате чего могут появиться трещины. Морозостойкость кирпича, так же как и другой строительной керамики, определяют пятнадцатикратным помещением изделия в среду при –15°C с последующим оттаиванием в воде при +20°C. Для предотвращения разрушения от атмосферных воздействий кирпичную кладку обычно защищают штукатуркой, облицовыванием плиткой или в крайнем случае окраской. Регулирование пористости и объемной массы кирпича и других керамических изделий, а также придание им определенных теплофизических свойств осуществляют вводом в сырую массу выгорающих добавок – древесных опилок торфяной крошки, отходов промышленности полимерных материалов или вводом пористых природных минералов. Производство обжигового полого кирпича обходится в 1,2 раза дороже, чем белого силикатного.

Особым видом глиняного обожженного кирпича является клинкерный. Его применяют для мощения дорог, облицовки цоколей зданий, в гидротехнических сооружениях. Клинкерный кирпич производят из специальных глин с большой вязкостью и малой деформируемостью при обжиге. Он характеризуется сравнительно низким водопоглощением (от 0,9 до 5,5%), большой прочностью на сжатие и большой износостойкостью. При мощении дорог он рассчитан на эксплуатацию в течение 10...12 лет.

Силикатный кирпич

Сырьем для силикатного кирпича служит известь и кварцевый песок. При приготовлении массы известь составляет 5,5...6,5% по массе, а вода – 6...8%. Подготовленную массу прессуют и затем подвергают нагреванию (при температуре около 170°C) в автоклаве под действием пара высокого давления. Химическая сущность процесса твердения силикатного кирпича совершенно иная, чем при твердении связующего материала на основе извести и песка. При высокой температуре значительно ускоряется кислотно-основное взаимодействие гидроксида кальция Ca(OH)2 с диоксидом кремния SiO2 с образованием соли – силиката кальция CaSiO3. Образование последнего и обеспечивает связку между зернами песка, а следовательно, прочность и долговечность изделия.

Силикатный кирпич имеет светло-серый цвет, но иногда его окрашивают. Для этой цели используют глины или промышленные отходы, содержащие оксиды железа. Водопоглощение силикатного кирпича довольно высокое, но не должно превышать 16%. Вследствие высокого водопоглощения по сравнению с красным глиняным кирпичом он обладает меньшей морозостойкостью. Силикатный кирпич в основном используют в качестве стенового материала для возведения надземных частей зданий. Его нельзя применять для фундаментов, подвергающихся воздействию грунтовых вод, особенно если последние содержат CO2, а также для кладки печей, так как он не выдерживает длительного воздействия высоких температур.

Цемент

Цемент – собирательное название различных порошкообразных вяжущих веществ, способных при смешении с водой образовывать пластичную массу, приобретающую со временем камневидное состояние. Большинство цементов является гидравлическими, т.е. вяжущими веществами, которые, начав твердеть на воздухе, продолжают твердеть и под водой. Первый цемент был открыт во времена Римской империи. Жители местечка Пуццоли, расположенного у подножья вулкана Везувий, заметили, что при добавлении к извести вулканического пепла (пуццоланы) образуется эффективное связующее средство. Сама известь, как известно, проявляет связующие свойства, но в связке неустойчива к воде. Примерно в это же время жители Древней Руси заметили, что устойчивость к воде придает извести измельченная обожженная глина («цемянка»). Такие гидравлические связующие материалы использовали для сооружения каменных построек древнего Киева и Новгорода.

Одним из основных и наиболее распространенных промышленных цементов является портландцемент. Его рецепт был запатентован английским каменщиком Дж. Аспадом в 1824 г. В настоящее время портландцемент готовят обжигом до спекания (т.е. до появления жидкой фазы) смеси известняка и алюмосиликатного компонента (глины, шлака, золы). Спек размалывают и в него вводят некоторые добавки. Он состоит из 60...65% извести, ~24% кремнезема SiO2 и ~8% глинозема Al2O3. В свое время вблизи Новороссийска были найдены огромные залежи породы, по составу близкой к сырьевой смеси портландцемента. Этот сырьевой источник послужил основой для широкого развития цементной промышленности в районе Новороссийска. Обычно цементы при твердении в условиях недостаточной влажности дают усадку. Пористая структура затвердевшего цемента и его усадка являются причинами водопроницаемости бетонных конструкций. Для ряда строительных работ рекомендуется применять безусадочный (расширяющийся) цемент. Такие цементы включают в себя расширяющиеся добавки, например гипс. В качестве основы берут тот же портландцемент или другие марки.

Слово цемент происходит от лат. caementum, что означает битый камень.

Строительные растворы

Строительные растворы применяют для связывания кирпичей, камней и блоков при сооружении стен. Кроме того, их используют для штукатурки стен и потолков с целью получения ровных поверхностей и защиты от внешних воздействий. В строительные растворы входят вяжущее вещество и заполнитель. В качестве основного вяжущего вещества используют цемент, а в качестве заполнителя – песок. Часто в строительные растворы включают смесь двух вяжущих веществ, например цемент и известь. Такие растворы называют смешанными. Для каменной кладки обычно используют цементно-известково-песчаные растворы. Соотношение этих компонентов в объемных частях от 1:0,2:3 до 1:2:12 (цемент:известь:песок).

Для штукатурных работ часто используют растворы на основе смеси цемента, гипса и песка в следующих объемных соотношениях: от 1:0,25:4 до 1:4:6. В таких растворах строительный гипс ускоряет схватывание и твердение, а также устраняет оплывание. Растворы, применяемые для штукатурных работ, не должны давать усадки. Гипс при затвердевании расширяется в объеме. Поэтому его введение в растворы имеет весьма веское обоснование. При оштукатуривании потолков и карнизов дозировку гипса увеличивают, а при штукатурке стен – уменьшают.

Если стремятся повысить пластичность и связность растворов, то вместо гипса предпочитают брать известь. Асбестоцементные изделия изготавливают из смеси асбеста (~20%), цемента (~80%) и воды. Асбест, называемый также горным льном, – это природный волокнистый минерал, способный расщепляться на тончайшие гибкие и эластичные волокна, из которых так же, как и из растительных волокон (лен, хлопок), можно прясть нити и вырабатывать ткани. Асбест негорюч, обладает низкой теплопроводностью и потому изготовленная из асбестовых тканей одежда используется для работы около объектов с высокой температурой. Промышленность выпускает следующие асбоцементные изделия: кровельные (в частности, шифер), стеновые, трубы и др. Как уже было отмечено, асбест – огнестойкий материал, однако при 70°C он начинает терять прочность. При температуре 368°C удаляется содержащаяся в нем вода, в результате чего полностью теряется прочность асбеста.

Асбоцементные изделия

Асбоцементные изделия обладают более высокой прочностью при растяжении, изгибе и ударных нагрузках, чем затвердевшее цементное тесто. Это объясняется армирующими свойствами асбеста, схожими с армирующим действием стальной арматуры в железобетоне. Асбоцементные изделия кроме огнестойкости и теплоизоляционных свойств обладают малой электрической проводимостью, стойкостью к атмосферным воздействиям, хорошей прошиваемостью гвоздями. Они легко обрабатываются режущими и пилящими инструментами. Асбоцементные изделия характеризуются меньшей водопроницаемостью и большей устойчивостью к действию минерализованных вод, чем бетоны и растворы из портландцемента. Асбоцементные кровельные покрытия долговечны, морозостойки, несгораемы, не требуют окраски и редко нуждаются в ремонте. К их недостаткам относятся хрупкость, коробление и, при сильных ветрах, возможность проникания воды через стыки соседних листов.

На основе гипса с введением гидроксида железа (III), получаемого из промышленных отходов, изготавливают теплоизоляционный материал феррон или феррогипс. Его используют для тепловой изоляции аппаратов и трубопроводов, а также в строительстве.

megaobuchalka.ru

что используют в производстве и как сделать в домашних условиях

Красный кирпич, называемый также керамическим, используется во всех областях строительства. Он пригоден для возведения одно- и многоэтажных зданий, перегородок и несущих стен, кладки печей, дымоходов, фундаментов и производственных помещений.

Красный кирпич — самый распространенный строительный материал.

Если делить его по видам применения, то получится 3 группы:

  • рядовой, используемый для кладки стен, ограждений и прочего;
  • облицовочный, используемый для отделки внешней поверхности зданий;
  • специализированный (печной, тротуарный и т. п.).

Красный кирпич будет востребован всегда благодаря своей экологичности и прочности.

Используемое сырье

Основные формы и размеры кирпича.

Сырьем для производства керамического кирпича является глина — горная порода, становящаяся при увлажнении пластичной, а после сушки при высоких температурах затвердевающая до состояния камня. Ее основной состав — это минералы, а самое известное свойство — водонепроницаемость: именно глинистая почва хуже всего впитывает воду после дождя.

Глина известна издревле как материал для производства гончарных изделий. Еще одна отрасль, где ее активно используют, — производство кирпичей. Однако качество сырья сильно изменяется от месторождения к месторождению, не каждое подходит для использования глины в чистом виде. Поэтому к каждому месторождению с началом производства нужно приспосабливаться, требуется экспериментировать с материалом и процессом сушки.

Производство кирпича


Форма-поддон на два кирпича-сырца.

Люди начали изготавливать кирпичи из глины несколько тысячелетий назад, и до сих пор этот строительный материал пользуется популярностью, только теперь его делают не кустарными способами, а в производственных условиях.

Изготовление кирпича — процедура длительная. Сушка и обжиг на производствах не являются неизменными процессами. Время воздействия и температура изменяются в зависимости от состава исходного сырья и используемых добавок. Для этого завод по производству кирпича вводит в штат единицу технолога, который занимается исследованием сырья и подбором оптимальных параметров производства.

Промышленное производство

Качество изделия напрямую зависит от качества глины, а потому красный керамический кирпич, выпущенный на разных производствах, различается по характеристикам. Используются 2 метода изготовления:


Материал и инструменты для изготовления кирпичей.
  1. Без сушки. Подготовленное сырье хорошо перемешивают и методом полусухого прессования формуют красный кирпич, который затем обжигают в специальных печах, где температура достигает 1000-1050°С. После этого обожженный кирпич передают на склад для реализации.
  2. С предварительной сушкой. Подготовленное сырье формуется, автоматически загружается в вагонетки и отправляется сначала на сушку, а затем в печь для обжига кирпича. Сушка происходит в камерных или тоннельных сушилках. В первом случае вагонетки, в которые нагружен кирпич-сырец, закатывают в камеру, внутри которой постепенно, в зависимости от технологии, изменяется влажность и температура. Во втором случае вагонетки закатывают в тоннель, двигаясь внутри которого они переходят из одной температурной зоны в другую. Этот метод подходит для непрерывного производства, потому что только при непрерывном поступлении сырца режимы внутри тоннеля хорошо поддерживаются.

Метод обжига керамического кирпича допускает получение изделий различных оттенков красного цвета.

Нормальный обжиг придает изделию красный цвет, а слабый — светло-розовый. Чем сильнее кирпич запекали, тем насыщеннее и темнее должен быть цвет и тем лучше свойства кирпича.

Изготовление своими силами

Схема печи и укладки кирпича-сырца для обжига дровами.

Производство кирпича в домашних условиях вовсе не подразумевает его изготовление в квартире, потому что это бессмысленно: в жилом помещении вряд ли получится создать условия для изготовления кирпича своими руками. А вот дача или хозяйственный двор в частном доме вполне подойдет для этих целей. Делается это, конечно же, в теплое время года, чтобы получающиеся изделия можно было как следует просушить на воздухе.


жет, самодельные стройматериалы и не будут обладать такими же качествами, как и промышленно изготовленный и обожженный кирпич, но если возникла необходимость возвести во дворе какое-либо строение, можно сэкономить значительные средства, изготавливая самостоятельно стройматериалы. Производство кирпича из глины, которую можно накопать и привезти, сохранит часть бюджета. В домашних условиях можно изготовить каменный и бетонный кирпич.

Оборудование для производства кирпича — это емкость для замеса глиняного теста, формы для подготовки изделий и печь для обжига. Первое, что нужно сделать, — проверить глину на «профпригодность». Специалисты, знающие, как сделать кирпич своими руками, советуют замочить немного сырья в ведре или корыте и оставить на 3 суток, прикрыв полиэтиленом. Это увеличит пластичность массы.

Схема многотопочной печи и усадки кирпича-сырца для обжига углем.

Качественное изготовление кирпича подразумевает хорошую подготовку сырья, поэтому вылежавшуюся глину проверяют на пригодность к формовке и сушке. Глиняное тесто не должно прилипать ни к рукам, ни к металлу. Для проверки качества смеси скатывают «колбаску» толщиной в палец и накручивают ее на бутылку. Если процесс прошел без трещин и разрывов массы, смесь пригодна для использования, в противном случае в нее нужно добавлять торфяную крошку, опилки, отруби от зерновых культур. Кусочки добавок не должны превышать размеров 5 мм, а их объем не должен составлять более 1/5 от объема глины.

Чтобы глиняный кирпич получился хорошего качества, глина не должна быть сильно жирной. Самый простой тест: сделать из глиняного теста лепешку диаметром со средний апельсин (около 10 см) и шарик размером с мелкое куриное яйцо (примерно 4-5 см в диаметре). После 3-дневной сушки в тени нужно проверить, не появились ли на поверхности изделий трещины, которые будут свидетельствовать об излишней жирности глины. В таком случае в нее нужно добавить песок, но не более 5% от общего объема глины.

Наименование сторон кирпича.

Если же трещин нет, это необязательно будет означать, что все хорошо. Излишне тощая глина не дает трещин, но из нее получаются слишком непрочные изделия. Здесь поможет второй тест. Нужно подсушенный шарик «уронить» с метровой высоты. Если он остался невредимым, значит, все нормально. В противном случае нужно выбрать и добавить жирную глину. Следует провести несколько пробных замесов, подбирая пропорции сырья, и только после этого приступать к изготовлению кирпича в домашних условиях:

  1. Сначала нужно провести брикетирование изделий, для которого придется подготовить специальные формы. Форма для кирпича должна быть гладкой изнутри, на одно или несколько изделий, разборная или неразборная. На этом этапе следует учесть, что изделие при сушке усядется, поэтому кирпич-сырец по всем ребрам должен быть на 1 см больше, чем готовое изделие. Например, для одинарного кирпича сырец нужно делать размером 26×13×7,5 см.
  2. Сушить изделие, чтобы оно не покоробилось, нужно медленно и равномерно. Температура воздуха должна быть не ниже 10°С. На земле укладываются деревянные щиты или слой сухого песка, а сверху делается навес от осадков. Сушку можно производить и в сарае. В зависимости от температуры и влажности воздуха процесс занимает 1-3 недели и считается законченным, если внутри разломанного пополам сырца нет влажного темного пятна.

  3. Обжиг проводится в самодельной печке, для чего пригодны и дрова, но более эффективен уголь, которого нужно примерно 1 т на 10 тыс. шт. сырца. Обжиг длится до 4 суток с постепенным увеличением температуры до как минимум 850°С, а охлаждение — около 2 суток. Если материала совсем немного, то печь для обжига кирпича способна заменить обыкновенная металлическая бочка соответствующего размера, под которой закладывается костер.

//www.youtube.com/watch?v=F-VJ1DLMx9A

Качественно изготовленный красный кирпич звенит при ударе молоточком, на разломе имеет однородную структуру и одинаковый цвет. Даже проведя несколько часов в воде, он сохраняет эту однородность структуры и цвета.


kubkirpich.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
