Краны угловые для радиаторов: угловые вентили отопления, виды, применение

угловые вентили отопления, виды, применение

Содержание:

Виды угловых кранов
Общие характеристики
Особенности шаровых кранов для радиаторов отопления
Замена и ремонт шаровых кранов
Заключение
Видео

При монтаже отопительной системы всегда приходится соединять трубы и отопительные приборы. В процессе эксплуатации возникает необходимость регулировать степень нагрева каждого радиатора, для чего нужно соответствующим образом увеличивать или уменьшать количество попадающего в него теплоносителя. Для реализации этих задач используются угловые краны, о которых и пойдет речь в данной статье.

Виды угловых кранов

На рынке представлено всего две разновидности угловых кранов, позволяющих настраивать подачу воды в радиатор:

• Стандартные регулировочные краны;
• Краны с термоголовкой.

Выбирая угловой кран для радиатора, нужно учитывать требования, предъявляемые конкретными условиями эксплуатации, а также назначение элементов и индивидуальные пожелания пользователей.

Например, для автономных отопительных систем обычно используются регулировочные краны, а в централизованных системах самым целесообразным выбором являются шаровые краны. В любом случае перед выбором нужно подробно рассмотреть каждый возможный вид кранов.

Общие характеристики

Назначение угловых кранов заключается в ручной регулировке потока теплоносителя, поступающего в отопительные приборы. Запорным элементом в шаровом кране является шар, а для изготовления корпуса устройства может использоваться полипропилен или латунь. Полипропиленовый угловой кран для радиатора устанавливается на пластиковые трубы встык при помощи муфтовой сварки. Краны из латуни обычно используются в сочетании с более тяжелыми трубами.

Стандартные модели кранов лишены термостата, поэтому возможность повлиять на интенсивность нагрева радиатора отсутствует. Чтобы эта возможность появилась, нужно брать краны с термостатическими вентилями – их головка заменяет термостат и полностью выполняет его функции.

Существует два вида термоголовок:

• Ручные, в которых для настройки температурного режима нужно вращать рукоятку;
• Автоматические, в которых температурный режим меняется вместе с изменением давления воды на шток при ее нагреве.

На головках всегда имеются ограничители, которые предотвращают различные аварийные ситуации. Ограничитель позволяет вращать угловой вентиль для радиатора на угол до 90 градусов, что делает такое устройство предельно надежным и безопасным.

Особенности шаровых кранов для радиаторов отопления

Шаровые краны имеют ряд особенностей:

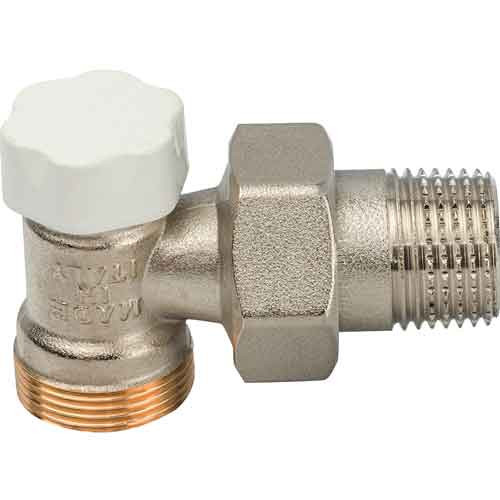

1. Угловой кран с американкой для радиатора работает по очень простому принципу: для подачи жидкости кран поворачивается в одну сторону, а для прекращения циркуляции – в другую. Регуляторы шаровых кранов нужно поворачивать полностью, чтобы не повредился уплотнитель. Неисправный кран нужно менять при ближайшей возможности.
2. При уменьшении напора нужно проверить устройство на предмет засорения и прочистить, если такая необходимость есть. Что свести вероятность засорений к минимуму, систему нужно укомплектовать очистительным фильтром.
3. Шаровые краны позволяют настраивать интенсивность потока воды, что дает возможность использовать их в нескольких сферах – отоплении, кондиционировании и вентиляции.
4. Помимо надежности и конструктивной простоты шаровые краны отличаются возможностью применения в качестве отсечки – т.е. при помощи данных устройств можно обустроить систему так, чтобы ее отдельные участки или элементы можно было ремонтировать без прекращения работы всего контура.

В автономном отоплении имеется проблема, связанная с завоздушиванием отопительного контура. Чтобы решить эту проблему, нужно использовать воздухоотводчики, которые устанавливаются непосредственно на радиаторы.

Работают такие краны за счет шплинта, расположенного внутри детали. В закрытом состоянии шплинт герметично закрывает радиатор и предотвращает движение теплоносителя за его пределы. При необходимости стравливания воздуха кран открывается соответствующим инструментом (некоторые устройства можно открыть руками).

Замена и ремонт шаровых кранов

Несмотря на своеобразную конструкцию стандартного шарового крана, заменить его можно без каких-либо усилий. Весь процесс сводится к откручиванию гайки, замене самого крана и, возможно, сальника, и установке устройства на свое место. Все очень просто и понятно, с такой работой справится даже самый неопытный мастер.

Ремонт же имеет ряд нюансов, которые нужно учесть и применять при работе:

1. В центральной части устройства находится пустотелый шар, внутри которого происходит смешивание горячей и холодной воды. Для снижения давления на шар используются резиновые седельные кольца.
2. Регуляторная рукоятка, обеспечивающая переключение крана, зафиксирована в корпусе при помощи гайки и болта.
3. Выполняя ремонт шарового крана, нужно действовать максимально аккуратно и осторожно. Перед работой нужно подготовить необходимые инструменты – плоскогубцы, набор отверток и шестигранный ключ. Кроме того, стоит взять защитные перчатки и запасные части.

Сама технология разборки шарового крана выглядит следующим образом:

1. Первым делом необходимо закрыть все запорные элементы конструкции.
2. При помощи ключа выкручивается винт крана. Далее нужно вытащить рукоять, медленно раскачивая ее в разные стороны. В процессе извлечения рычага нужно соблюдать осторожность и делать все очень аккуратно, чтобы не сломать деталь.
3. Внутренние поверхности крана, расположенные под уплотнителем, очищаются от грязи при помощи любых подходящих средств. Устанавливать старый уплотнитель нельзя, поэтому перед началом работы нужно позаботиться о приобретении нового.
4. В очищенном кране все элементы закрываются новым уплотнителем.
5. Резьбовая часть конструкции, расположенная ниже рычага, выкручивается при помощи отвертки. Работа должна выполняться аккуратно, что обусловлено необходимостью сведения возможных повреждений к минимуму.
6. Остатки жидкости из крана выливаются.

Заключение

Правильно смонтированные угловые краны для радиаторов отопления повысят эффективность и надежность всей отопительной системы. Возможность настройки температурного режима, которую обеспечивают такие краны, позволяет добиться наиболее рациональной теплоотдачи от отопительных приборов.

устройство, разновидности, размеры, цена, шаровой, с американкой, как установить

Автор: Администрация

Последнее обновление: Январь 2022

Угловые краны для радиатора отопления – этот тот вид запороной арматуры, который отвечает за регулировку подачи теплоносителя в отопительные батареи. С их помощью можно ее увеличить, что приводит к повышению температуры радиаторов. Или уменьшить, чтобы снизить. Это удобно не только в плане поддержания комфортного микроклимата внутри помещений, но и экономии топлива, на котором работает система отопления.

Содержание статьи:

• Зачем нужны угловые краны
• Какими преимуществами обладает угловой кран
• Как работает угловой кран
• На что стоит обратить внимание, выбирая угловой кран
• Как установить кран угловой в зависимости от условий эксплуатации

Зачем нужны угловые краны

Есть три качества углового устройства, которые влияют на назначение этой разновидности запороной арматуры:

1. Если появилась необходимость ремонта радиатора или требуется его замена, то с его помощью можно отключить подачу теплоносителя. Так как на радиаторе устанавливается два угловых крана – один на подачу, второй на обратку – то отключаются оба.
2. Если необходимо изменить температурный режим внутри здания – регулируется объем подаваемого теплоносителя.
3. Угловой кран – вариант для слива теплоносителя, а также для удаления воздуха изнутри радиаторов.

Какими преимуществами обладает угловой кран

Все описанные свойства являются преимуществами. Дополнительный плюс в том, что такой запорной арматурой можно регулировать температурный режим каждого радиатора, независимо от системы отопления. К примеру, если необходимо снизить температуру в комнате, которой пользуются редко, надо просто уменьшить подачу теплоносителя в радиаторных батареях, установленных именно в ней. Или наоборот.

Чаще краны углового типа монтируются в тех случаях, когда трубная подводка к радиаторам располагается под углом 90º.

Другие достоинства:

1. Компактность. Небольшое устройство с огромной функциональностью – такова была поставлена задача перед производителями. Оно не должно выделяться и поместиться даже в неудобных местах.
2. Обычно радиаторы подключаются к трубам, которые прокладываются параллельно стенам. Сегодня многие трубопроводы утапливаются в те же стены, чтобы сделать трубную разводку невидимой. Подключение радиатора можно провести отводами, а затем смонтировать прямой регулятор теплоносителя. Проще установить угловой кран, который в конструкции объединяет два элемента.
3. Высокая надежность. Предлагаемые на рынке угловые краны – изделия высококачественные. И это при простоте конструкции.
4. Простота монтажа. Так как угловые запорные устройства монтируются в ограниченном пространстве, то именно вопрос монтажа перед разработчиками стоял, как составляющая качества. Отсюда быстрота и надежность фиксации.
5. Пользоваться ими удобно. Для этого надо повернуть запорный механизм в одну из сторон.
6. Внешний вид. Чаще этот вид запорной арматуры на виду, поэтому производители стараются уделять много внимания его дизайну.

Надо отдать должное компаниям, которые все время работают над угловыми кранами. Здесь не только дизайн, но и увеличение их функциональных возможностей. К примеру, модели, на одном из патрубков которых установлен термометр. Удобен вариант тем, что с его помощью можно отследить температуру теплоносителя.

Как работает угловой кран

Перед тем как рассмотреть принцип работы угловых регулировочных кранов для радиаторов отопления, нужно знать – все они делятся на три группы в зависимости от типа запирающего устройства:

1. Шаровые. Внутри корпуса располагается шар со сквозной прорезью. При его повороте на 90º происходит или закрытие подачи теплоносителя, или открытие. С их помощью несложно регулировать проходящий внутри них поток. Они чаще всего используются в отопительных системах квартир и домов. Этот вариант относится к ручным видам.
2. Дроссельные. Это стандартные вентили, в конструкцию которых входит шток с клапаном на конце. При вращении первого по часовой стрелке происходит снижение второго. Он запирает собой отверстие, через которое движется теплоноситель. И наоборот. Именно такими угловыми кранами легко проводить вручную регулировку движения теплоносителя.
3. Термостатические. Это по сути тот же первый вариант, только в комплект входит термоголовка. Процесс регулировки происходит в автоматическом режиме.

На что стоит обратить внимание, выбирая угловой кран

Внимание надо уделить тому, в какой отопительной системе он будет устанавливаться. Их три:

• централизованная;
• автономная;
• отопление в виде котлов, смонтированных в многоэтажных домах прямо рядом или внутри объекта.

У каждой системы свои характеристики в плане температуры и давления теплоносителя. Отсюда и нормы выбора в соответствии с этими параметрами. К примеру, в домах этажностью более пяти давление теплоносителя составляет 5-12 атм. Менее пяти – 2-3 атм. В автономной системе – не более 2 атм.

Температура теплоносителя зависит от средней температуры региона:

• при -20 ℃ – температура теплоносителя должна быть 65-80 ℃;
• при -40 ℃ – 95-105 ℃.

Нельзя устанавливать кран угловой на радиатор в многоэтажном доме, если он предназначен для давления 2 атм. То же самое с температурой.

Второй момент – диаметр запорной арматуры. На самом изделии этот размер обязательно указывается. Он при выборе должен быть идентичен диаметру трубы, к которой крепится.

Третья позиция – материал, из которого запорное устройство изготовлено. Здесь три варианта:

• нержавеющая сталь;
• латунь;
• полипропилен.

Первый – дорогой, но надежный, с длительным сроком эксплуатации – до 50 лет. Второй – дешевый и менее надежный. Прослужит не более 7-8 лет. Но и этот срок неплохой. Самый популярный – третий вариант:

• срок службы – 15 лет;
• выдерживает давление до 10 атм, температуру до +90 ℃.

Сегодня на рынке можно натолкнуться на угловые краны, изготовленные из силумина. Это сплав алюминия с кремнием. От нержавейки по внешнему виду его отличить сложно. Характеристики изделия низкий. К примеру, срок службы не превышает 12 месяцев. Цена кранов из силумина низкая.

Четвертый критерий выбора – способ монтажа.

Здесь четыре позиции:

• с внутренней резьбой на двух патрубках крана:
• с внешней резьбой;
• комбинированный вариант – на одном патрубке резьба внешняя, на другом внутренняя;
• кран угловой с американкой для радиатора.

Последней модели отдаются предпочтения. Все дело в том, что она позволяет производить монтаж крана без изменения места расположения трубы и самой запорной арматуры. Для этого надо открутить или закрутить накидную гайку, которая с помощью резьбового трубного патрубка прикреплена к радиатору. Особенно это важно, когда необходимо демонтировать радиаторную батарею. Не нужно что-то резать, а затем приваривать.

Пятый критерий выбора – способность пропускать через себя определенное количество теплоносителя.

Тип углового устройства	Пропускная способность, %
Полнопроходной	100
Неполнопроходной	до 50
Стандартный	70-80

Для радиаторов отопления лучше выбирать полнопроходной вариант. Он обеспечит свободное прохождение теплоносителя без каких-либо проблем. Этот вид запорной арматуры может только уменьшать проход трубы, через которую к радиатору движется горячая вода. Увеличить ее он не может.

Как установить кран угловой в зависимости от условий эксплуатации

Перед тем как проводить монтаж крана углового, необходимо знать некоторые нюансы его установки:

1. К месту монтажа должен быть свободный доступ.
2. Регулировочная ручка должна располагаться так, чтобы ею можно было без труда пользоваться.
3. Если на корпусе крана углового для радиатора есть стрелка, указывающая направление движения горячей воды, то она должна стать ориентиром в месте установки.
4. Резьбовые соединения, особенно это касается радиатора, должны комплектоваться материалами, создающими герметичность стыка. Фум-лента или нить хорошо подойдут для этого. Их накручивают против резьбы, чтобы в процессе закручивания трубного патрубка американки по часовой стрелке материал не распушился.

Сам монтажный процесс проводится так (к примеру, кран с американкой):

1. Запирающее устройство разбирается на две части – сам кран и гайку с патрубком.
2. На конец последнего наматывается ФУМ-лента.
3. Этим же концом проводится соединение патрубка с радиатором.
4. В накидной гайке должна быть манжета: резиновая или пластиковая.
5. Кран угловой соединяется с трубой системы отопления: пайка, резьба.
6. Гайка накручивается на патрубок крана от руки.

После сборки всей отопительной системы проводится проверка стыков – она заполняется водой и каждое соединение проверяется на предмет протечек.

Комплект угловых кранов для радиатора – распространенная запорная арматура. Особой популярностью пользуются шаровые модели. Но специалисты рекомендуют внимание при покупке обращать на материал изготовления. Здесь в приоритете нержавеющая сталь. Но латунь и пластик себя также неплохо показали в эксплуатации. При этом эти два материала в разы дешевле нержавейки.

Радиаторные краны: видео.

Поделитесь своим опытом использования угловых кранов для радиаторов в комментариях. Сами выбирали и устанавливали? Сохранит статью в закладках, чтобы не потерять полезную информацию.
