Плавучий кран — устройство, которое находится на судне и предназначается для подъемных работ. Агрегат оснащается дизель-электрическим двигателем и может работать вдали от берега.

Устройство и предназначение

Конструкция такого крана включает помещение для экипажа, системы для обслуживания устройства, палубные узлы. Электропитание такой агрегат может получать с берега или снабжаться энергией от собственного двигателя.

Приспособление оснащено гребными винтами и крыльчатками движителями, которые перемещают конструкцию вперед, назад и боком.

Согласно правилам Морского регистра, агрегаты снабжаются узлами, которые устанавливают на суда. Сюда входят брусья, шпили для подъема якоря, различных грузов, лебедка, якорь, сигнализация, средство радиосвязи и спасательный инвентарь.

Перед началом работ нужно подготовить запас еды, пресной воды, горючего для мотора на период плавания. Понтоны должны быть прочными, плавучими. При транспортировке высота конструкции определяется с учетом высоты мостов и возможностей движения под препятствиями. Перегрузочные краны используют для разгрузки судов и выгрузки материалов на другие суда.

Производители

Сейчас выпуском плавучих устройств занимаются многие фирмы. Большая часть устройств имеет грузоподъемность 5, 16 и 25 т, вылет стрелы — до 36 м. Такими показателями обладают российские краны, модель Ганц производства Венгрии.

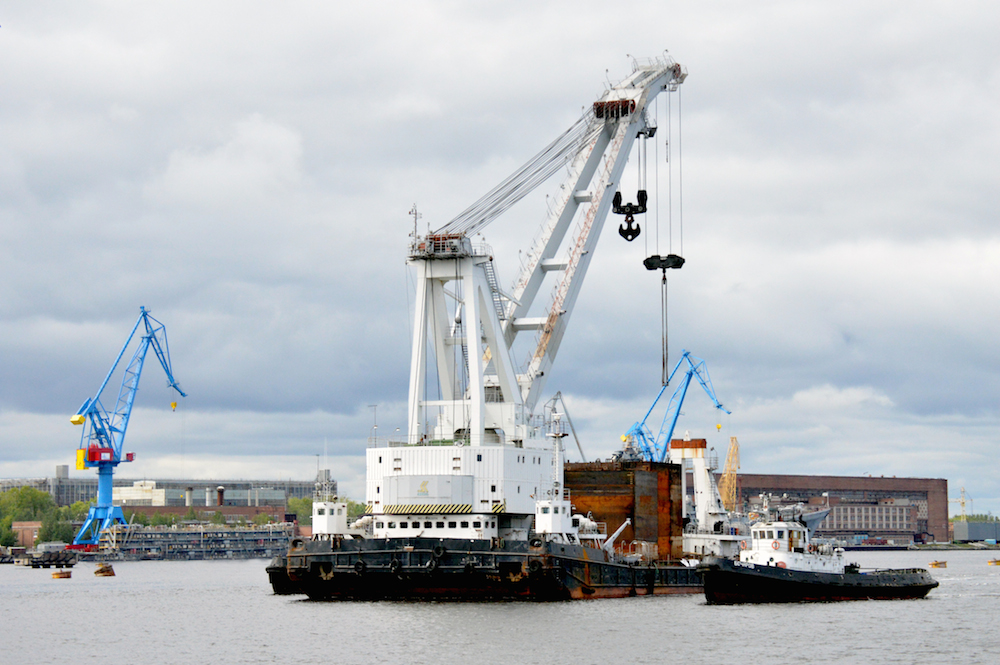

Немецкий Демаг (350 т грузоподъемности) применялся при ремонте мостов в Санкт-Петербурге, при сборке портальных кранов. Изделие компании ТПО (250 т грузоподъемности) было выпущено специально для строительства нефтяных сооружений на Каспии. Сейчас крановые суда выпускаются фирмой Liebherr (модель FCC320), заводом Shanghai Haoyo, Solaria Machinery Trading и другими.

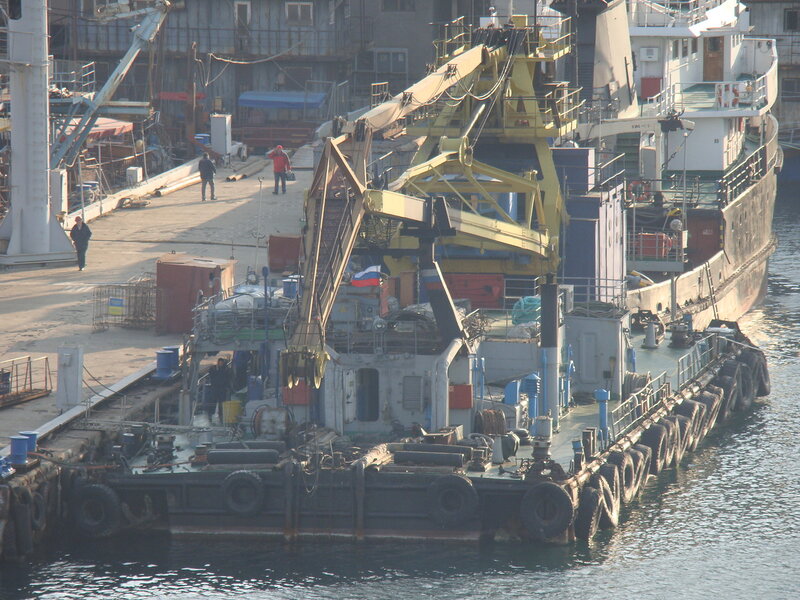

КПЛ

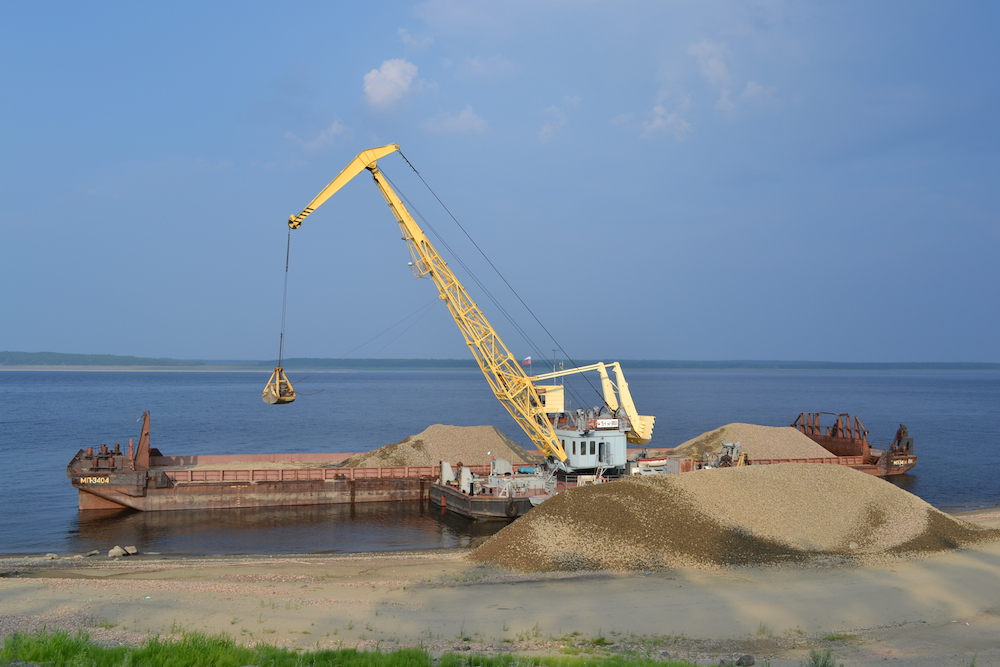

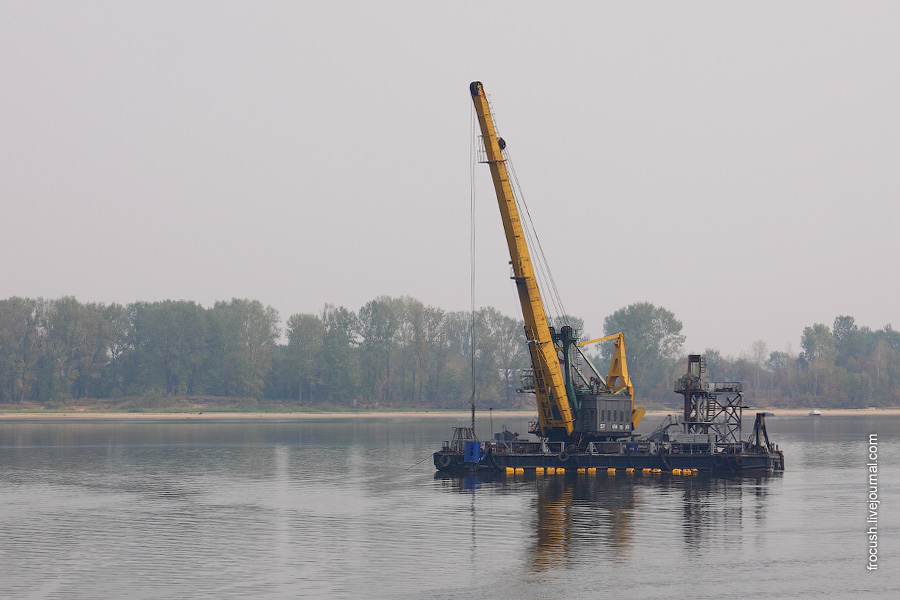

Плавучий кран КПЛ-5-30 — это полноповоротный перегрузочный кран, который снабжен грейферным узлом подъема. Устройство работает независимо от источника электропитания на берегу, может выполнять работы по разгрузке судов у необорудованных причалов. Грузоподъемность при любом вылете стрелы постоянная, что дает возможность непрерывной разгрузки материалов. Устройство различается типом опорно-поворотного механизма. Это может быть опорный круг или колонна. Стрела может быть шарнирно-сочлененной или прямой с полиспастом.

У агрегатов, имеющих грузоподъемность меньше 16 т стрела опускается на понтон при помощи механизма вылета, что повышает производительность. К поворотной системе питание подводится от дизель-генератора, который находится в машинном отделении судна. Можно также подключать конструкцию к электропитанию с берега. К судам или причалу агрегат подтягивают швартовыми тросами, которые наматываются на барабан, или свайными заколами, которые опускают в грунт через отверстия в конце понтона.

Технические характеристики:

1. Длина габаритная — 45,2 м.
2. Длина расчетная — 28,6 м.
3. Ширина — 12,2 м.
4. Высота борта — 2,6 м.
5. Осадка — 1,23 м.
6. Водоизмещение — 300 т.
7. Экипаж — 2 человека.
8. Дизельный двигатель — 6Ч23/30.
9. Генератор — МСС375.
10. Мощность двигателей — 195 и 340 л.с.

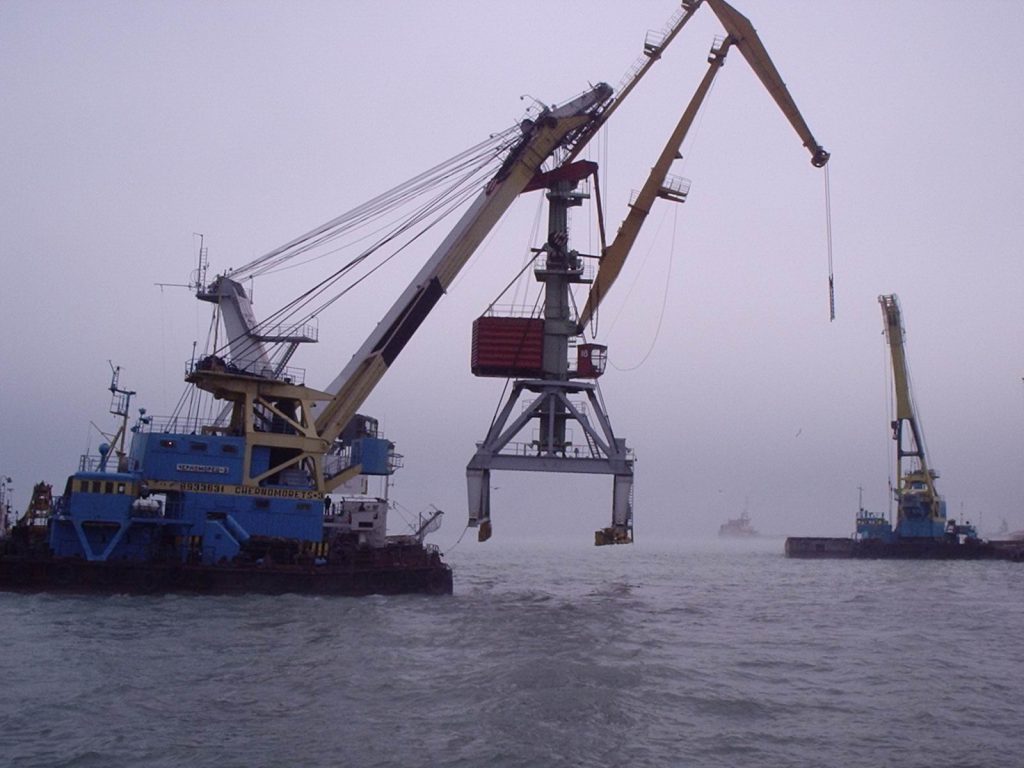

Ганц

Плавкран Ганц — это портальный агрегат производства венгерского завода Hanz. Является прочной и надежной конструкцией для погрузки тяжелых грузов в портах. Производство техники отвечает международному стандарту качества. На данном приспособлении установлены 2 электродвигателя, которые используют для подъема грузов и передвижения. Один двигатель расположен на поворотном механизме; он может менять положение стрелы. Оба двигателя питаются от источника переменного тока напряжением 380 В. Управление электроприводом происходит посредством магнитного контроллера.

Технические характеристики:

1. Грузоподъемность — 16-32 т.
2. Длина колеи портала — 10,7 м.
3. Вылет стрелы — 20-32 м.
4. Вес агрегата — 192 т.

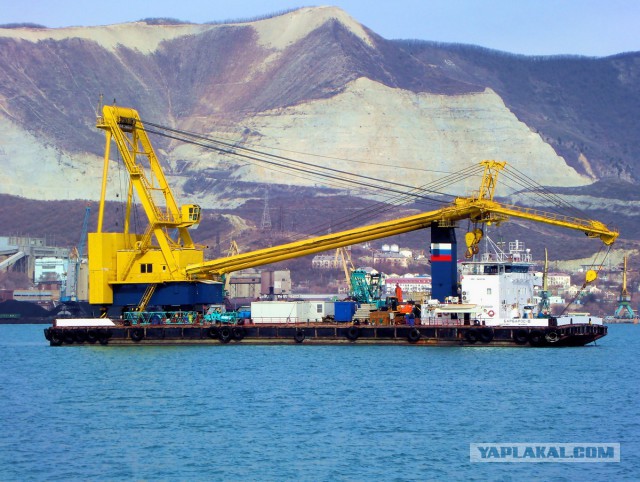

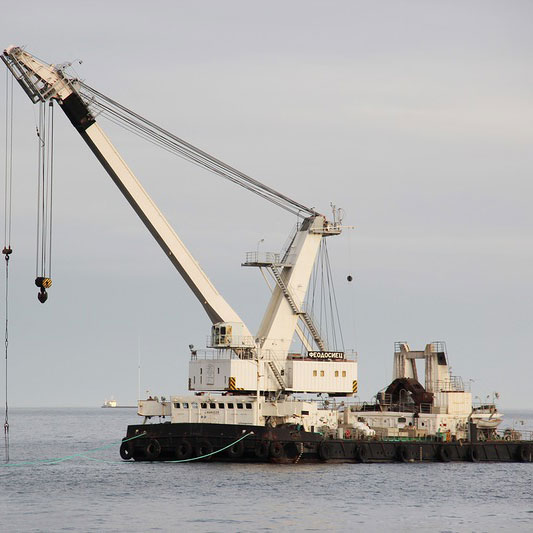

Черноморец

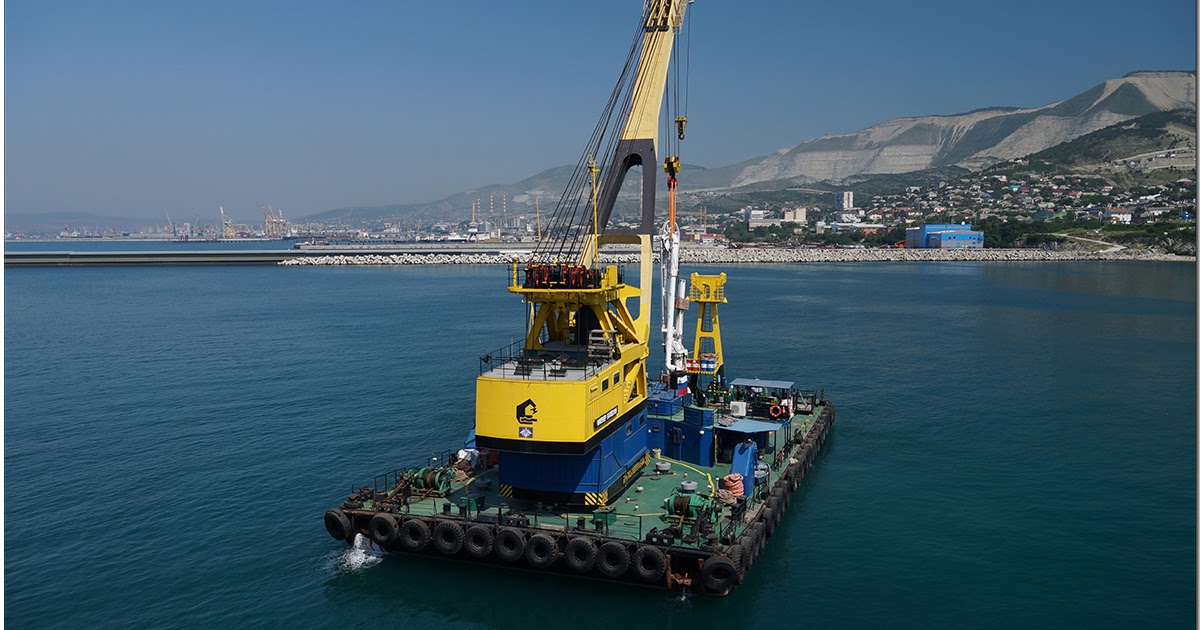

Грузоподъемность Черноморца равна 100 т. Такие краны высокой грузоподъемности используют для разгрузки больших судов, а также для выполнения монтажных и спасательных работ. Плавучие подъемные устройства используют при создании гидротехнических сооружений, на ремонтных предприятиях. Черноморец за свою работу получил государственную премию СССР.

Технические характеристики Черноморца:

1. Валовая вместимость — 782 т.
2. Чистая вместимость — 235 т.
3. Дедвейт — 490 т.
4. Водоизмещение — 1409 т.
5. Габаритная длина — 40,5 м.
6. Конструктивная длина — 38,22 м.
7. Габаритная ширина — 20,2 м.
8. Конструктивная ширина — 20 м.
9. Высота борта — 3,4 м.
10. Осадка судна — 1,97 м.

Запас топлива грузоподъемного крана равен 30 т; водяной балласт — 90 т. ; надводный борт составляет 1,43 м.

Читайте также:

Оцените автора

Плавучий кран | это… Что такое Плавучий кран?

Плавучий кра́н (англ. Floating crane или фр. Grue flot-tante) — кран стрелового типа на самоходном или несамоходном понтоне, предназначенном для его установки и передвижения^[1].

Основными требованиями Морского Регистра, предъявляемые к понтонам плавучих кранов — прочность конструкции, плавучесть и остойчивость^[2].

Содержание 1 Классификация 1.1 Конструкция верхнего строения 1.1.1 Неповоротные 1.1.2 Поворотные 1.1.3 Комбинированные 1.2 Назначение 2 Описание 3 Перегрузочные краны 4 Монтажные краны 5 Устройство 6 Применение 7 Маркировка кранов 8 См. также 9 Примечания 10 Ссылки

Классификация

Плавучие краны

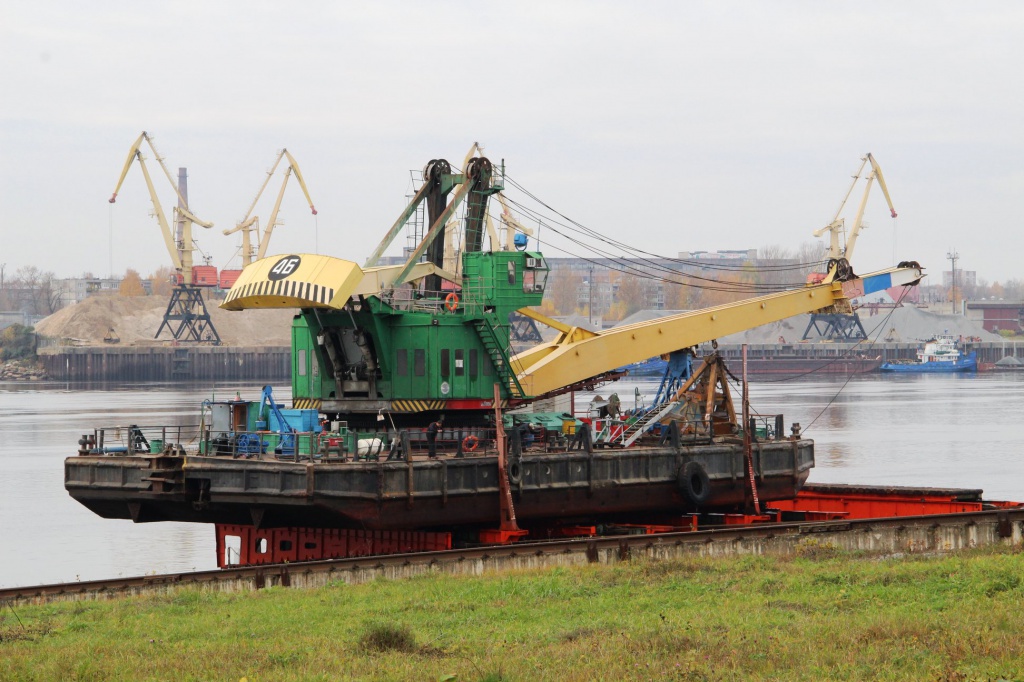

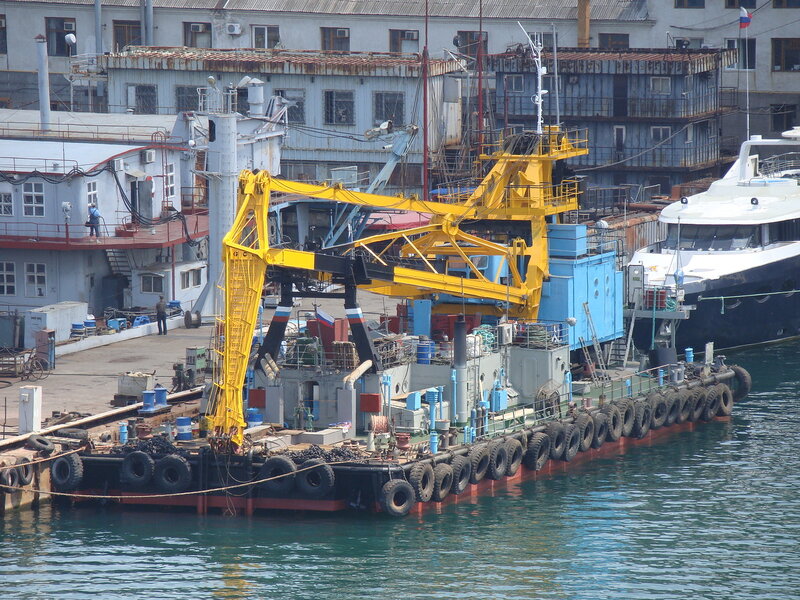

Кран КПЛ-5 (КНГ-5)

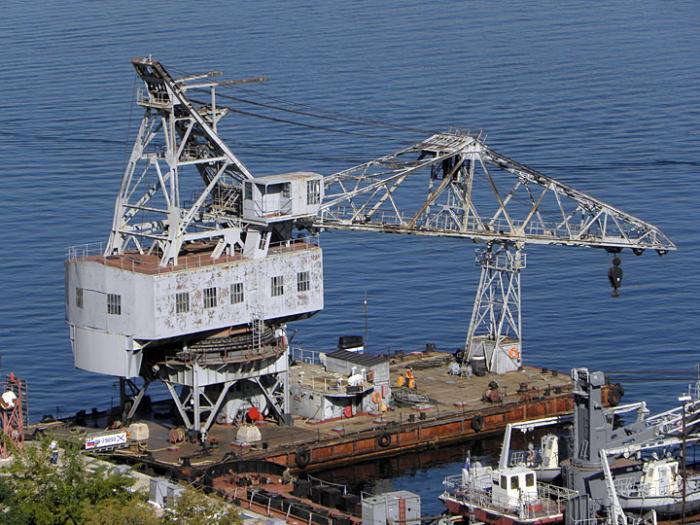

Griep

Конструкция верхнего строения

По конструкции верхнего строения плавучие краны разделяют на неповоротные, поворотные и комбинированные, которые в свою очередь также подразделяются на виды^[2].

Неповоротные

К этому типу относят:

• Мачтовые краны (с неподвижными мачтами) имеют простую конструкцию и малую стоимость. Горизонтальное перемещение груза осуществляется при перемещении понтона. Поэтому производительность таких кранов очень мала ^[2].
• Козловые^[2].

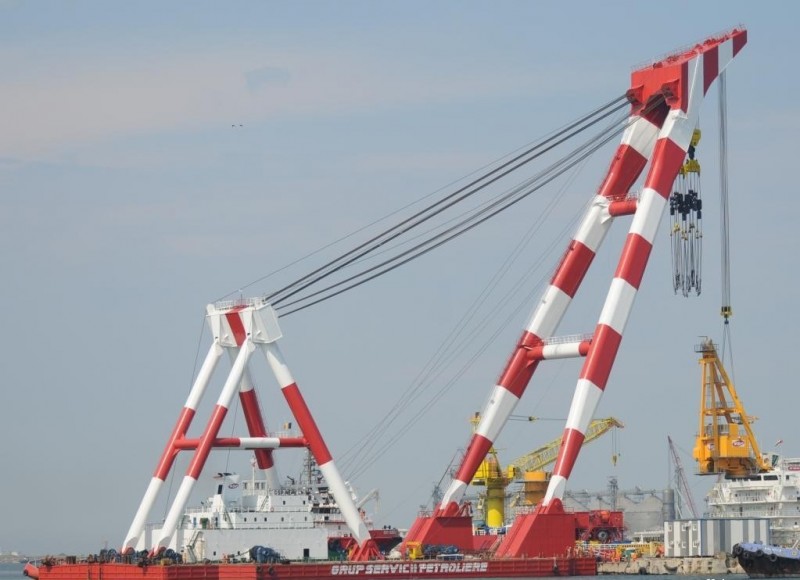

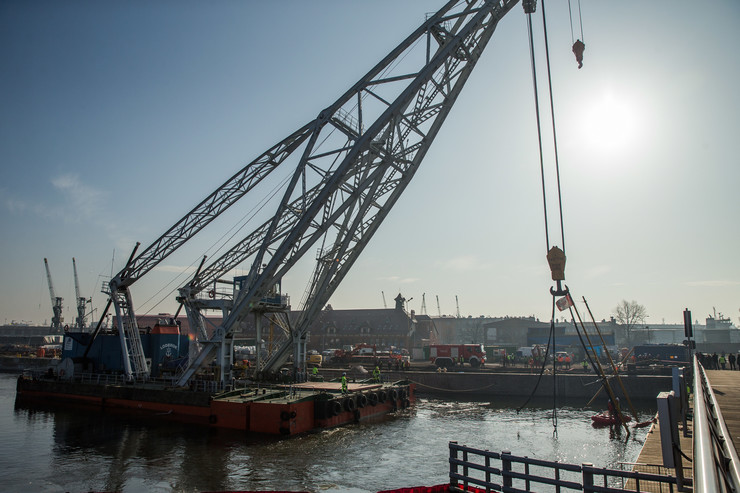

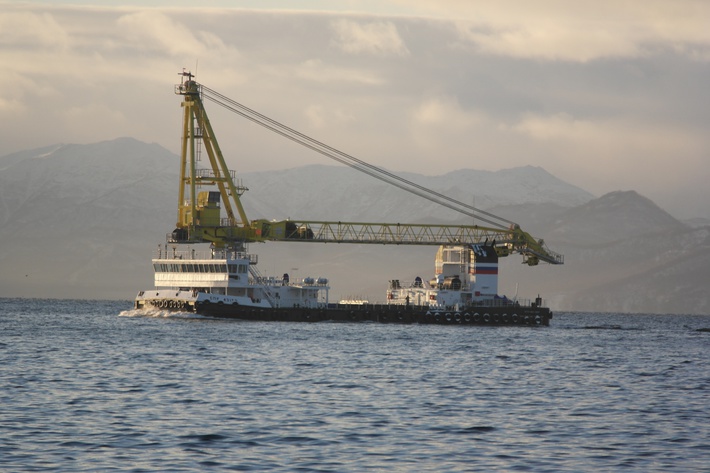

• Краны с качающейся (наклоняющейся) стрелой. Краны с наклоняющимися стрелами наиболее пригодны для работы с тяжеловесными грузами и при переменном вылете более производительны, чем мачтовые. Они имеют простую конструкцию, малую стоимость и большую грузоподъёмность. Стрела таких кранов состоит из двух стоек, сходящихся к вершине под острым углом, и имеет шарнирное закрепление в носовой части понтона. Подъём стрелы осуществляется жёсткой штангой (гидроцилиндром, зубчатой рейкой или винтовым устройством) или с помощью полиспастного механизма (например, на кране «Витязь»). Стрелу в транспортном положении закрепляют на специальной опоре. Для выполнения этой операции используют стрелоподъёмную и вспомогательную лебёдки^[2].

Поворотные

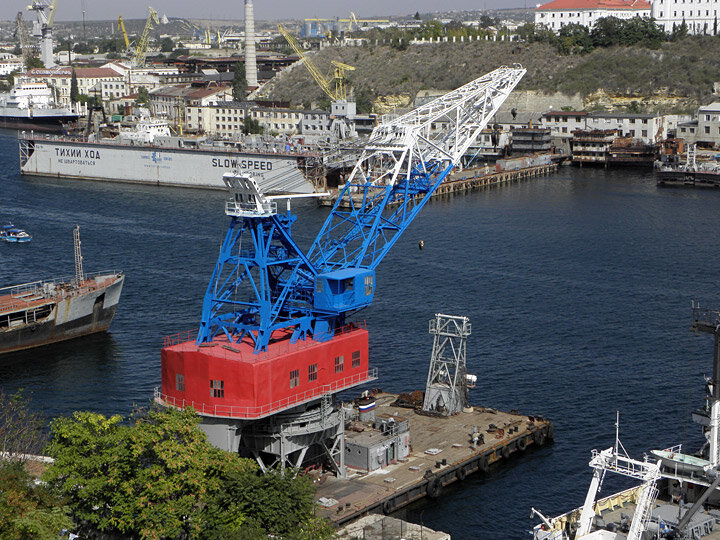

Также называются универсальными. Поворотные краны — наиболее производительны: их стрелы не только наклоняются, но и вращаются вокруг вертикальной оси. Грузоподъёмность таких кранов измеряется в широких пределах и может достигать сотен тонн^[2]. Поворотные краны в свою очередь разделяют на:

• С поворотной платформой или колонной^[2].

Комбинированные

К этому типу можно относятся плавучие козловые краны, по мосту которых передвигается поворотный кран. Плавучий козловой кран — обычный козловой кран, установленный на понтоне. Мост крана расположен вдоль продольной оси понтона, а его единственная консоль выступает за контуры понтона на расстояние, иногда называемое внешним вылетом. Внешний вылет обычно составляет 7 — 10 м. Грузоподъёмность плавучих козловых кранов достигает 500 т. Однако, вследствие большой металлоёмкости плавучие козловые краны в СССР не производились^[2].

Назначение

Плавучие краны по назначению делят:

• Краны для погрузочно-разгрузочных работ в портах^[2].
• Краны для монтажных работ^[2].

Описание

Плавучие краны могут быть самоходными и несамоходными. Если кран должен обслуживать несколько портов или перемещаться на значительные расстояния — он должен быть самоходным. В этом случае применяют понтоны с корабельными обводами^[2].

Перегрузочные краны

Согласно ГОСТ 5534-79:

• Грузоподъёмность перегрузочных кранов составляет 5, 16 и 25 т^[2].
• Максимальный вылет — 30 м^[2].
• Минимальный вылет — 9-11 м^[2].
• Высота подъёма над уровнем воды — 18,5-25 м^[2].
• Глубина опускания ниже уровня воды (например, в трюм судна) — не менее 11-20 м ^[2].

Монтажные краны

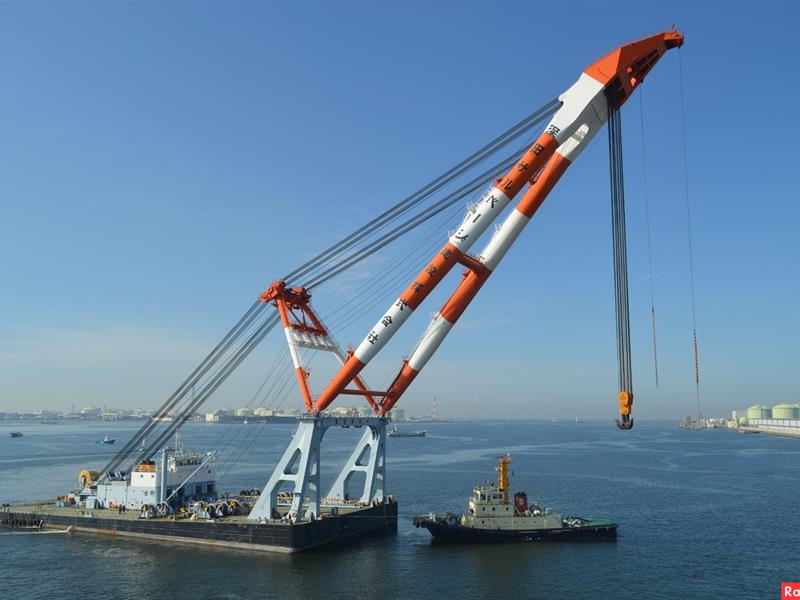

Кран строит мост, Токио, 2010

Кран ENAK, 2010

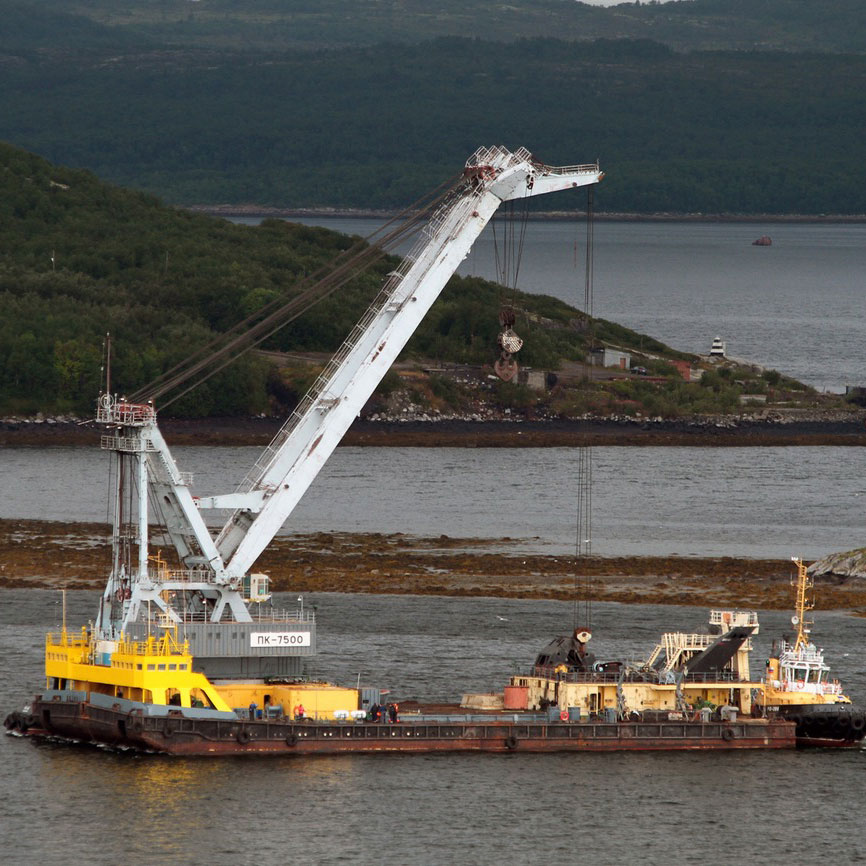

Плавучие краны, предназначенные для монтажных работ, используют при возведении гидротехнических сооружений, для работы на судостроительных и судоремонтных заводах. Обычно такие краны обладают большой грузоподъёмностью:

• Кран производства «Demag» грузоподъёмностью 350 т использовался при реконструкции ленинградских мостов, при монтаже 80 «тонных» кранов, при переноске портальных кранов из одного района порта в другой и т.д^[2].
• Кран производства ЗПТО им. Кирова грузоподъёмностью 250 т был изготовлен для монтажа нефтяных вышек на Каспийском море^[2].

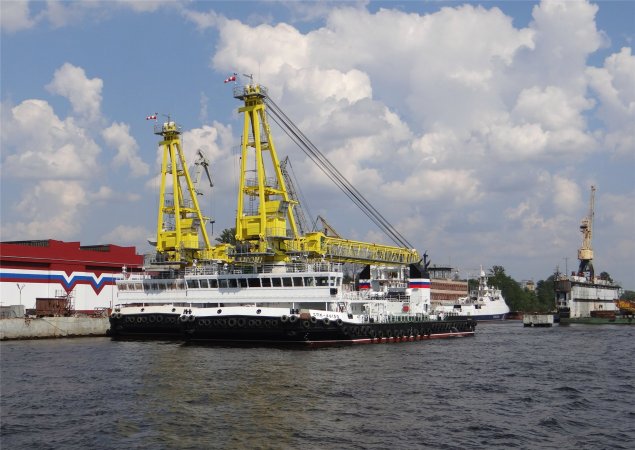

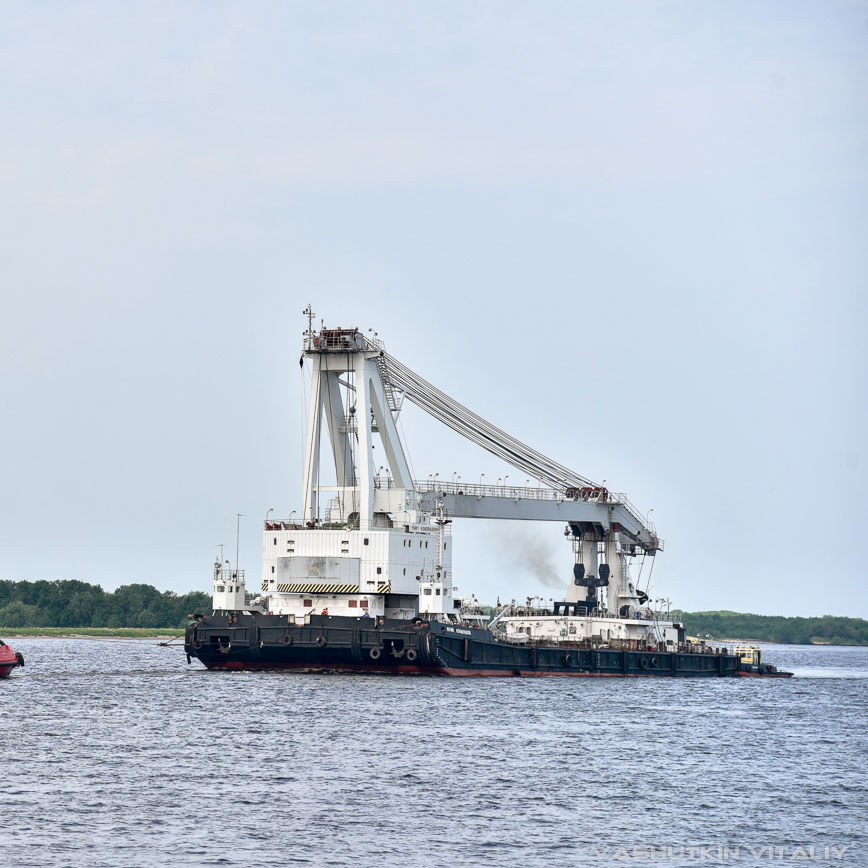

• Плавучий кран «Черноморец» грузоподъёмностью 100 т и плавучий кран

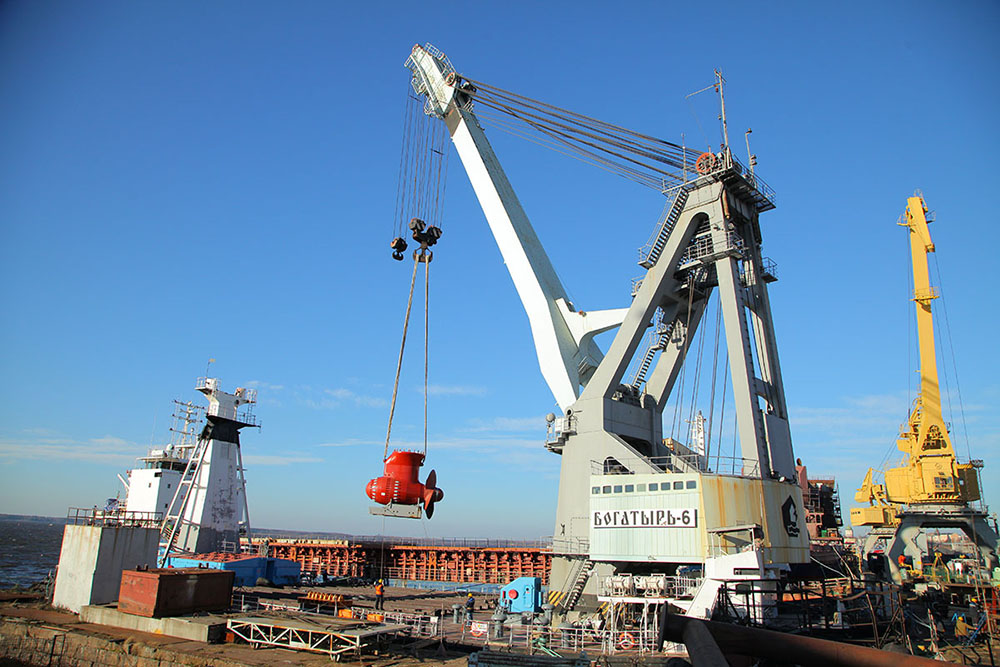

  «Богатырь» грузоподъёмностью 300 т удостоены Государственной премии СССР^[2].
• Плавучий кран «Витязь» грузоподъёмностью 1600 т применяют при работе с тяжёлыми грузами: при установке на опоры смонтированных на берегу конструкций моста через реку. Помимо главного подъёма, этот кран имеет вспомогательный, грузоподъёмностью 200 т. Вылет главного подъёма 12 м, вспомогательного — 28,5 м. ^[2].

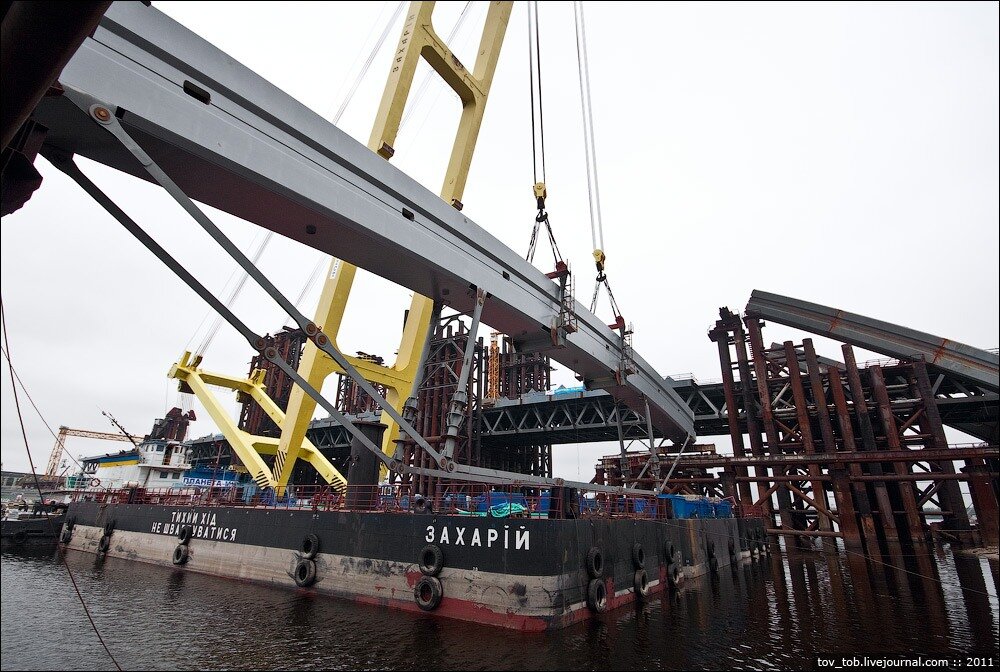

• Плавучий кран Захарий LK-600 построен для монтажа Подольского мостового перехода в Киеве (Украина).

См. также: Список самых больших плавучих кранов

Устройство

Плавучие краны состоят из верхнего строения (собственно крана) и понтона. Преимуществом плавучих кранов являются способность перемещаться из одного порта в другой и сравнительно малая стоимость при большой грузоподъёмности. Несколько плавучих кранов грузоподъёмностью от ста до нескольких сот тонн могут перегружать любые грузы в пределах большой акватории^[2].

Понтоны, подобно корпусам судов состоят из поперечных (шпангоутов и палубных бимсов) и продольных (киля и кильсонов) элементов, обшитых листовой сталью. По форме понтоны представляют собой параллелепипед с закруглёнными углами, либо имеют корабельные обводы. Понтоны с прямоугольными углами имеют плоское дно и срез в кормовой (или носовой) части. Иногда кран монтируют на двух понтонах (кран-катамаран). В этих случаях каждый понтон имеет более или менее ясно выраженный киль и форму, аналогичную форме корпусов обычных судов. Понтоны плавучих кранов иногда делают непотопляемыми, то есть снабжают продольными и поперечными переборками^[2].

Для увеличения остойчивости плавучего крана, то есть способности возвращаться из отклонённого положения в первоначальное после снятия нагрузки, понижают его центр тяжести. Для этого избегают высоких надстроек, а жилые помещения для команды крана и склады помещаются внутри понтона. На палубу выносится только рубка, камбуз и столовая. Внутри понтона, вдоль его бортов, располагают танки (цистерны) для дизельного топлива и пресной воды^[2].

Механизмы плавучих кранов имеют, как правило, дизель-электрический привод. В качестве движителей используют гребные винты или крыльчатые движители^[2].

Применение

Плавучие краны предназначены для работ, производимых на плаву. Для массовых перегрузочных работ используют краны (обычно несамоходные) грузоподъёмностью до 25 т с вылетом до 35 м; для перегрузки судов-тяжеловесов, а также для производства строительно-монтажных, судостроительных и аварийно-спасательных работ — поворотные краны грузоподъёмностью до 350 т (обычно самоходные) с вылетом до 60 м^[3].

Маркировка кранов

• Маркировка кранов

См. также

• Подъёмный кран
• Порт

Примечания

1. ↑ ГОСТ 27555-87 (ИСО 4306/1-85) (см. определение)
2. ↑ ^{1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24} П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.
3. ↑ Подъёмный кран  (рус. ). Yandex_slovari — БСЭ. Архивировано из первоисточника 1 апреля 2012.

Ссылки

• Электронная версия БСЭ  (рус.).
  Архивировано из первоисточника 1 апреля 2012. Проверено 21 июля 2010.
• Techstory.ru, А.Буздин  (рус.). Архивировано из первоисточника 14 апреля 2012. Проверено 21 июля 2010.

ГОСТ 5534-79 Краны плавучие. Технические условия / 5534 79

	Поддержать проект Скачать базу одним архивом Скачать обновления ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР   КРАНЫ ПЛАВУЧИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 5534-79         ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва     ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР КРАНЫ ПЛАВУЧИЕ Технические условия Floating cranes. Specifications ГОСТ 5534-79 Дата введения 01.01.83 Настоящий стандарт распространяется на плавучие несамоходные стреловые грейферно-крюковые не перемещающиеся по понтону полноповоротные краны (далее — плавучие краны), предназначенные для перегрузки на внутренних водных путях генеральных, штучных и навалочных грузов и погрузки в суда из-под воды нерудных минерально-строительных материалов. 1.1. Основные параметры и размеры плавучих кранов должны соответствовать указанным на чертеже и в табл. 1. 1 — кран; 2 — понтон Примечание. Чертеж не предопределяет конструкции плавучих кранов Таблица 1 Основные параметры и размеры плавучих кранов Значения параметров и размеров для плавучих кранов грузоподъемностью, т 5 16 25 1. Вылет, м наибольший R1 30 наименьший R2 9 10 11 2. Высота подъема крюка от уровня воды H1, м, не менее 18,5 22,5 25,0 3. Глубина опускания грейфера ниже уровня воды Н2, м, не менее 11 13 20 4. Высота в походном положении от уровня воды H3, м, не более 10 12 5. Ширина понтона, м 12 16 6. Осадка плавучего крана Т, м, не более 1,30 1,35 1,50 7. Скорость подъема, м/с (м/мин) 1,17(70) 0,75(45) 8. Скорость посадки, м/с (м/мин), не более 0,25(15) 9. Скорость изменения вылета, м/с (м/мин) 1,00(60) 0,75(45) 10. Частота вращения, с-1 (об/мин) 0,03(1,75) 0,02(1,20) 11. Класс судна* « О Лед * Класс судна по «Правилам классификации и постройки судов внутреннего плавания» Речного Регистра РСФСР. (Измененная редакция, Изм. № 1). 1.2. Предельные отклонения значений параметров и размеров, установленных в табл. 1, не должны превышать: скоростей и частоты вращения ± 15 %; вылетов и ширины понтона ± 2 %. 1.3. Плавучие краны должны быть изготовлены в климатическом исполнении У категории 1 ГОСТ 15150, но с нижним пределом рабочей температуры 253 К (минус 20 °С). (Измененная редакция, Изм. № 1). 1.4. Условное обозначение плавучего крана должно состоять из наименования изделия, буквенного обозначения и номинальной грузоподъемности. Пример условного обозначения плавучего крана грузоподъемностью 16 т: Кран плавучий КПЛ 16 ГОСТ 5534-79 (Введен дополнительно, Изм. № 1). 2.1. Плавучие краны должны быть изготовлены в соответствии с требованиями настоящего стандарта и «Правилами классификации и постройки судов внутреннего плавания Речного Регистра РСФСР» по технической документации, утвержденной в установленном порядке. (Измененная редакция, Изм. № 1). 2.2. Конструкция плавучих кранов должна обеспечивать: грузоподъемность на всем диапазоне вылета; горизонтальность перемещения груза на всем диапазоне вылета. При этом предельное отклонение от горизонтальности с учетом крена плавучего крана не должно превышать 10 % от диапазона вылета; независимость рабочих движений плавучего крана между собой и возможность их совмещения в любых сочетаниях. 2.3. Механизм подъема плавучих кранов должен обеспечивать: работу плавучего крана с крюковой подвеской; работу плавучего крана с грейфером. 2.4. Плавучие краны должны иметь: устройство для разворота грейфера; устройство, успокаивающее раскачивание груза; устройство, автоматизирующее последовательность включения и выключения лебедок механизма подъема при работе с грейфером; место на палубе понтона, оборудованное для укладки двух грейферов, и установки зачистной машины; устройство для подключения электрического питания с берега напряжением 380 В, частотой 50 Гц; радиотелефонную станцию; приборы и устройства безопасности. (Измененная редакция, Изм. № 1). 2.4а. Плавучие краны допускается оборудовать устройством для увеличения грузоподъемности при работе с крюковой подвеской на ограниченном вылете в пределах максимального грузового момента. (Введен дополнительно, Изм. № 1). 2.5. Для удобства швартовки на небольших глубинах (до 6 м) плавучие краны могут быть оборудованы закольными сваями. 2.6. Управление основными механизмами плавучих кранов должно быть электрическим или гидравлическим. Допускается для тормоза механизма вращения плавучего крана использовать рычажно-механическое управление. 2.7. На плавучих кранах должны быть установлены судовые дизель-электрические агрегаты, приспособленные для работы с крановыми механизмами и имеющие 1-ю степень автоматизации по ГОСТ 10032 и ГОСТ 14228. Кнопки пуска и остановки дизель-генератора, а также аварийно-предупреждающий сигнал, обобщающий контролируемые параметры, должны быть вынесены в кабину крановщика. Для снабжения электрической энергией при неработающих плавучих кранах на нем должны быть установлены вспомогательные судовые дизель-электрические агрегаты. 2.8. Плавучие краны должны быть оборудованы служебными, жилыми, бытовыми, санитарно-хозяйственными и другими необходимыми помещениями. При этом расположение помещений должно быть таким, чтобы исключалась необходимость выхода на палубу при переходе из жилых помещений в бытовые. 2.9. Окраску плавучих кранов должно производить предприятие-изготовитель. Наружные поверхности конструкций и поверхности открытых полостей плавучих кранов, поставляемых в разобранном виде, предприятие-изготовитель только готовит под окраску по ГОСТ 9.402. Окончательную окраску этих поверхностей производит потребитель на месте монтажа плавучих кранов. 2.10. Внешний вид лакокрасочных покрытий должен соответствовать VII классу по ГОСТ 9.032. Условия эксплуатации лакокрасочных покрытий должны соответствовать указанным в табл. 2. Таблица 2 Характеристика окрашиваемых поверхностей Условия эксплуатации покрытий Наружные поверхности, подвергаемые воздействию климатических факторов на открытом воздухе У1 по ГОСТ 9.104 Поверхности внутренних помещений, кроме санитарно-бытовых У2 по ГОСТ 9.104 Поверхности санитарно-бытовых помещений В5 по ГОСТ 9.104 Поверхности, подвергаемые воздействию воды 4/1 по ГОСТ 9. 032 Поверхности, подвергаемые воздействию минеральных масел и смазок 6/1 по ГОСТ 9.032 Поверхности, подвергаемые воздействию нефтепродуктов 6/2 по ГОСТ 9.032 Поверхности, подвергаемые нагреву свыше 353 К (80 °С) 8400 °С по ГОСТ 9.032 Поверхности аккумуляторных ящиков (шкафов) 7 по ГОСТ 9.032 2.9, 2.10. (Измененная редакция, Изм. № 1). 2.11. Плавучие краны должны иметь запасы топлива и смазки не менее чем на 400 ч машинного времени. 2.12. Плавучие краны должны иметь следующие показатели долговечности и надежности: средний срок службы — 25 лет; коэффициент технического использования — не менее 0,8. 3.1. В конструкциях плавучих кранов должны быть предусмотрены: система трапов, проходов, площадок, монтажных проемов, а также грузоподъемных устройств, необходимых для текущего технического обслуживания и ремонта; устройства, автоматически блокирующие включение механизмов, одновременная работа которых недопустима по условиям безопасности или из-за возможности поломки механизмов или конструкций плавучих кранов. 3.2. Плавучие краны должны быть оборудованы устройствами, исключающими самопроизвольное вращение поворотной части плавучего крана при его нерабочем положении. 3.3. С обоих бортов понтона должны быть установлены механизированные трапы. 3.4. Устройство и оборудование рабочих мест, служебных, жилых, бытовых и санитарно-хозяйственных помещений плавучих кранов должны соответствовать «Санитарным правилам № 1751-77», утвержденным Министерством здравоохранения СССР. 3.5. Кабины управления плавучих кранов должны быть оборудованы средствами вентиляции, отопления или кондиционирования, обеспечивающими соблюдение параметров воздуха рабочей зоны по ГОСТ 12. 1.005. 3.6. Рабочее место крановщика должно соответствовать требованиям ГОСТ 12.2.032. 3.7. Палуба понтона, настил машинного отделения понтона, пол машинного отделения крановой части, трапы, проходы и площадки плавучих кранов не должны быть скользкими. 3.8. Освещенность грузозахватного органа и места выполнения погрузочно-разгрузочных операций в пределах обзора из кабины управления не должна быть менее 10 лк. 3.9. Предельно-допустимые уровни шума на плавучих кранах должны соответствовать «Санитарным нормам № 1404-76», утвержденным Министерством здравоохранения СССР. Общие требования к шумовым характеристикам и к защите от шума — по ГОСТ 12.1.003. 3.10. Предельно-допустимые уровни вибрации на плавучих кранах — по ГОСТ 12.1.012. 3.11. Зоны, проходы и отдельные места на плавучих кранах, имеющие неогражденные подвижные элементы или выступающие части, а также помещения с опасными для жизни или вредными для здоровья условиями должны иметь соответствующие знаки и поясняющие надписи по ГОСТ 12. 4.026. 3.12. Наружные части плавучих кранов, которые при движении могут стать причиной несчастного случая, должны иметь предупреждающую окраску. 4.1. Плавучие краны по требованию заказчика следует поставлять в собранном или разобранном виде. 4.2. Плавучие краны должны поставляться комплектно. В комплект плавучих кранов, поставляемых в собранном виде, должны входить: грузозахватные устройства; запасные части по механической и электрической части в объеме, обеспечивающем работу плавучих кранов в течение гарантийного срока эксплуатации; инструмент, приспособления и защитные средства, необходимые для текущего технического обслуживания; инвентарь и имущество; спасательные и противопожарные средства. К комплекту прилагают: чертежи, необходимые для текущего технического обслуживания; чертежи запасных частей; эксплуатационную документацию на плавучий кран по ГОСТ 19439. 3; приемо-сдаточные документы по ГОСТ 15.001; судовые документы. 4.3. В комплект плавучих кранов, поставляемых в разобранном виде, кроме указанного в п. 4.2, должны входить: составные части, подготовленные для соединения; сборочные единицы, детали, крепежные изделия, а также необходимые материалы, используемые при монтажных работах. К комплекту, кроме перечисленного в п. 4.2, прилагают: чертежи, необходимые для производства монтажных работ; отгрузочную документацию. 4.4. Эксплуатационную документацию и чертежи для текущего технического обслуживания следует комплектовать в двух экземплярах на каждый плавучий кран. Правила комплектования — по ГОСТ 2.501. 5.1. Каждый плавучий кран должен быть подвергнут предприятием-изготовителем приемочному контролю. Для плавучих кранов, поставляемых в разобранном виде, приемочный контроль должен осуществлять потребитель или организация, монтирующая плавучий кран. 5.2. Для проверки соответствия плавучих кранов требованиям настоящего стандарта устанавливают следующие виды испытаний: приемо-сдаточные, периодические и типовые. 5.3. При приемо-сдаточных испытаниях плавучие краны должны быть подвергнуты сплошному контролю на соответствие требованиям пп. 1 — 3, 7 — 10 табл. 1, пп. 2.2 — 2.4, а также статическим и динамическим испытаниям. 5.4. Периодические испытания плавучих кранов должны проводиться не реже одного раза в три года на соответствие всем требованиям настоящего стандарта. 5.5. Типовые испытания плавучих кранов проводят во всех случаях, когда вносятся изменения в конструкцию, материалы или технологию изготовления, влияющие на технические характеристики и работоспособность плавучих кранов. 5.6. Если при испытаниях будут обнаружены плавучие краны, не соответствующие хотя бы одному из пунктов технических требований настоящего стандарта, то после устранения дефектов проводят повторные испытания. 6.1. Плавучие краны испытывают с использованием аппаратуры и контрольно-измерительных средств, установленных в технической документации, утвержденной в установленном порядке и обеспечивающих заданные условия испытаний и погрешность измерения параметров. 6.2. Контрольно-измерительные средства для испытаний плавучих кранов должны быть не ниже классов точности: 1 — для термометров по ГОСТ 16920; 1,5 — для электроизмерительных приборов по ГОСТ 8711; 2 — для динамометров растяжения общего назначения по ГОСТ 13837; 3 — для металлических рулеток по ГОСТ 7502 и металлических линеек по ГОСТ 427; 3 — для секундомеров по ТУ 25-1819.0021, ТУ 25-1894.003. Требования к контрольно-измерительным средствам для определения уровня шума установлены «Санитарными нормами № 1404-76», утвержденными Министерством здравоохранения СССР. Требования к контрольно-измерительным средствам для измерения вибрации установлены ГОСТ 12. 4.012. 6.3. Контроль выполнения требований пп. 2.1, 2.4 — 2.8, 3.1 — 3.5, 3.11, 3.12, 7.1 и 7.3 проводят внешним осмотром и с применением контрольно-измерительных средств. 6.4. Основные параметры плавучих кранов проверяют при соблюдении условий, указанных в табл. 3. Таблица 3 Проверяемый параметр и размер Условие проверки Вылет наибольший Плавучий кран без груза; стрела крана — вдоль понтона Вылет наименьший Плавучий кран без груза; стрела крана — вдоль понтона Высота подъема крюка от уровня воды Плавучий кран без груза; стрела крана — вдоль понтона; вылет любой за пределами понтона Глубина опускания грейфера ниже уровня воды Плавучий кран с грейфером в закрытом состоянии без груза; стрела крана — вдоль понтона; вылет — любой за пределами понтона Высота в походном положении от уровня воды Плавучий кран в походном положении со 100 %-ной нагрузкой Скорость подъема (опускания) Плавучий кран с грузом, соответствующим грузоподъемности плавучего крана; вылет — любой; измерения проводят в воздухе в установившемся режиме работы механизма подъема при подъеме и опускании груза Скорость изменения вылета Плавучий кран с грузом, соответствующим грузоподъемности плавучего крана; изменение вылета от наибольшего до наименьшего и наоборот. Значение скорости определяют как среднее на всем диапазоне изменения вылета Частота вращения Плавучий кран с грузом, соответствующим грузоподъемности плавучего крана; вылет — наибольший; вращение установившееся Скорость посадки Плавучий кран с грузом, соответствующим грузоподъемности плавучего крана; вылет — любой, высота опускания — не более 2 м Горизонтальность перемещения груза при изменении вылета Плавучий кран с грузом, соответствующим грузоподъемности плавучего крана; вылет — весь диапазон, стрела крана на борт и вдоль понтона Примечание. Скорость изменения вылета и частоту вращения следует проверять при скорости ветра не более 3 м/с на высоте 10 м. (Измененная редакция, Изм. № 1). 6.5. Качество лакокрасочных покрытий (п. 2.10) контролируют путем сравнения с эталонными образцами. 6.6. Запасы топлива и смазки (п. 2.11), а также коэффициент технического использования плавучих кранов (п. 2.12) проверяют по данным подконтрольной эксплуатации. 6.7. Рабочее место крановщика (п. 3.6) контролируют по ГОСТ 12.2.032. 6.8. Освещенность грузозахватного органа (п. 3.8) контролируют люксметрами по ТУ 25-04-3098, ТУ 25-04-ЭД1-3098, ТУ 25-04-3331. 6.9. Уровень шума (п. 3.9) контролируют по ГОСТ 12.1.020. (Измененная редакция, Изм. № 1). 6.10. Уровень вибрации (п. 3.10) контролируют по ГОСТ 12.1.012. 7.1. Каждый плавучий кран, на видном с палубы понтона месте, должен иметь маркировку, содержащую: наименование и товарный знак предприятия-изготовителя; условное обозначение плавучего крана. Допускается применять только буквенно-цифровое обозначение; порядковый номер по системе-нумерации предприятия-изготовителя; год выпуска. Маркирование выполняют любым способом, обеспечивающим четкость и сохранность маркировки в течение всего срока эксплуатации. (Измененная редакция, Изм. № 1). 7.2. Для плавучих кранов, поставляемых в собранном виде, запасные части и инструмент должны иметь противокоррозионную защиту для условий хранения С по ГОСТ 15150. Вариант защиты назначают в зависимости от группы изделий по ГОСТ 9.014. 7.3. Для плавучих кранов, поставляемых в разобранном виде, предприятие-изготовитель производит: маркировку монтажных составных частей в соответствии с технической документацией, утвержденной в установленном порядке; противокоррозионную защиту составных частей, сборочных единиц, деталей и выбор вариантов защиты по ГОСТ 9.014 в зависимости от конструктивных признаков групп изделий, а также условий транспортирования и хранения; упаковывание электрооборудования, крепежных изделий, запасных частей, инструмента и других, требующих упаковывания деталей и сборочных единиц, а также технической документации в ящики по ГОСТ 2991 и ГОСТ 10198, контейнеры и пакеты. По согласованию с потребителем допускается отправлять техническую документацию почтой. Вариант внутренней упаковки ВУ-0 по ГОСТ 9.014; частичное упаковывание (при необходимости) крупногабаритных составных частей, механизмов, кабин, канатов и других изделий для защиты их от механических повреждений при транспортировании и хранении; маркирование всех грузовых мест в соответствии с требованиями ГОСТ 14192. (Измененная редакция, Изм. № 1). 7.4. Плавучие краны транспортируют как несамоходное судно. Плавучие краны в разобранном виде транспортируют любым видом транспорта при соблюдении условий транспортирования и хранения, установленных ГОСТ 15150. 8.1. Изготовитель гарантирует соответствие плавучих кранов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения, а также при соблюдении условий монтажа для плавучих кранов, поставляемых в разобранном виде. 8.2. Гарантийный срок эксплуатации — 18 мес со дня ввода в эксплуатацию. ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством речного флота РСФСР 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.12.79 № 4814 3. ВЗАМЕН ГОСТ 5534-70 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Обозначение НТД, на который дана ссылка Номер пункта ГОСТ 2.501-88 4.4 ГОСТ 9.014-78 7.2; 7.3 ГОСТ 9. 032-74 2.10 ГОСТ 9.104-79 2.10 ГОСТ 9.402-80 2.9 ГОСТ 12.1.003-83 3.9 ГОСТ 12.1.005-88 3.5 ГОСТ 12.1.012-90 3.10; 6.10 ГОСТ 12.1.020-79 6.9 ГОСТ 12.2.032-78 3.6; 6.7 ГОСТ 12. 4.012-83 6.2 ГОСТ 12.4.026-76 3.11 ГОСТ 15.001-88 4.2 ГОСТ 427-75 6.2 ГОСТ 2991-85 7.3 ГОСТ 7502-89 6.2 ГОСТ 8711-93 6.2 ГОСТ 10032-80 2.7 ГОСТ 10198-91 7. 3 ГОСТ 13837-79 6.2 ГОСТ 14192-96 7.3 ГОСТ 14228-80 2.7 ГОСТ 15150-69 1.3; 7.2; 7.4 ГОСТ 16920-93 6.2 ГОСТ 19439.3-74 4.2 ТУ 25-04-3098-76 6.8 ТУ 25-04-3331-77 6. 8 ТУ 25-04-ЭД1-3098-78 6.8 ТУ 25-1819.0021-90 6.2 ТУ 25-1894.003-90 6.2 5. Постановлением Госстандарта от 24.04.92 № 438 снято ограничение срока действия 6. ПЕРЕИЗДАНИЕ (июль 1998 г.) с Изменением № 1, утвержденным в апреле 1987 г. (ИУС 8-87)   СОДЕРЖАНИЕ 1. Основные параметры и размеры.. 1 2. Технические требования. 3 3. Требования безопасности. 4 4. Комплектность. 5 5. Правила приемки. 5 6. Методы испытаний. 6 7. Маркировка, упаковка, транспортирование и хранение. 7 8. Гарантии изготовителя. 8

Плавучие краны для морского строительства

Сейчас читаю

Плавучие краны для морского строительства

Том 38 Выпуск 4

• 23 августа 2022 г.

Том 38 Выпуск 3

• 6 июля 2022 г.

Том 38 Выпуск 2

• 27 апреля 2022 г.

Том 38 Выпуск 1

• 28 февраля 2022 г.

Том 37 Выпуск 6

• 28 декабря 2021 г.

Том 37 Выпуск 5

• 4 ноября 2021 г.

Том 37 Выпуск 4

• 19 августа 2021 г.

Том 37 Выпуск 3

• 22 июня 2021 г.

Том 37 Выпуск 2

• 16 апреля 2021 г.

Том 37 Выпуск 1

• 2 марта 2021 г.

Том 36 Выпуск 6

• 29 декабря 2020 г.

Том 36 Выпуск 5

• 22 октября 2020 г.

Морское строительство

9 марта 2020 г.

Посмотреть полную статью здесь

Краны являются важной частью строительства наземных объектов. Вы также можете использовать их для морского строительства. Вы будете использовать одни и те же критерии при выборе крана, независимо от того, строите ли вы его на земле или на воде. Но размещение крупного оборудования на плавучем устройстве сопряжено со своими трудностями.

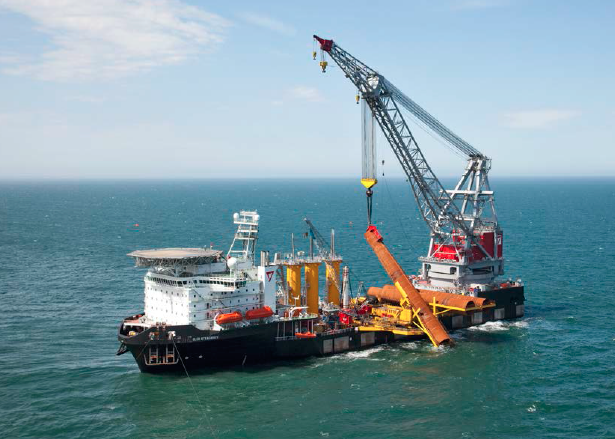

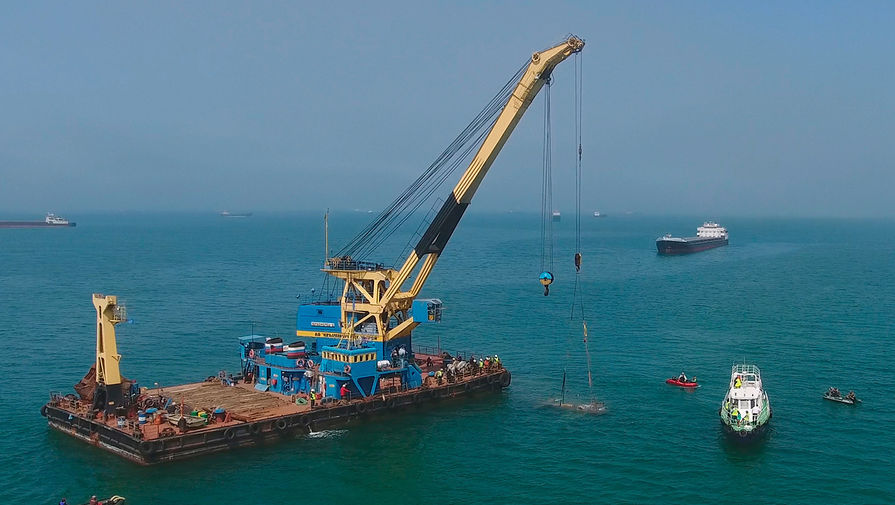

Плавучие краны

Эти краны большой грузоподъемности часто используются для строительства портов и мостов. Они полезны для погрузки и разгрузки тяжелых предметов на корабли и с кораблей. Они также используются для передачи оборудования с одного судна или платформы на другое, перемещения оборудования по морской палубе и извлечения или размещения оборудования на морском дне.

Проблемы

У плавучих кранов есть некоторые проблемы, которые отличаются от их наземных собратьев. К ним относятся:

• Ветер и погода
• Всасывание морского дна
• Движение и остойчивость судна
• Морские силы

Все эти проблемы необходимо учитывать при определении грузоподъемности. То, что может поднять кран, всегда будет меньше его заявленной грузоподъемности на суше. Снижение емкости может быть от 90% до 50%.

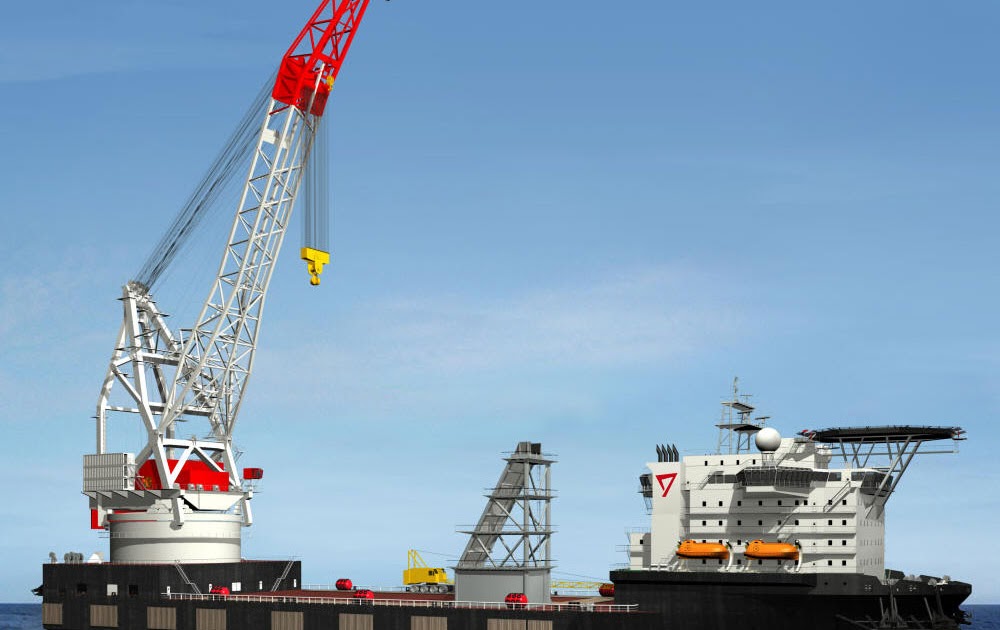

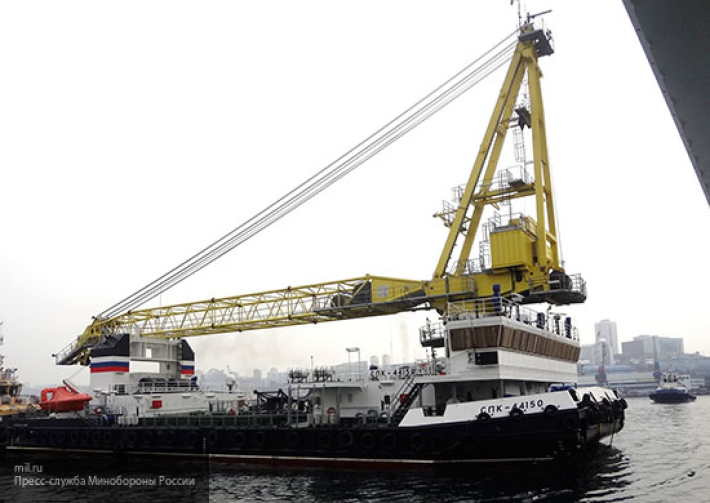

Крановые суда

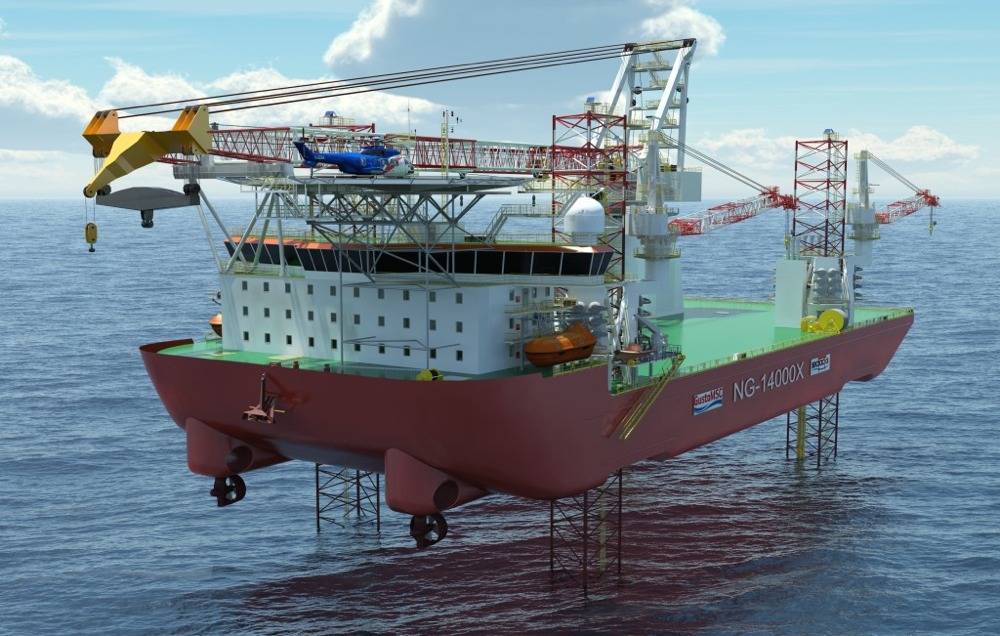

Морские такелажные компании предоставляют краны, способные работать в суровых условиях морских и морских операций. При проектировании кранов учитываются условия нагрузки и напряжения. Руководители проектов обычно ориентируются на грузоподъемность при выборе крана. Грузоподъемность крана зависит от нескольких факторов, в том числе от типа судна, к которому он прикреплен.

Обычные крановые суда

Впервые представленные в 14 веке, обычные крановые суда используются для буксировки и подъема около 2500 тонн. они подвижны; кран может быть доставлен к месту подъема предмета.

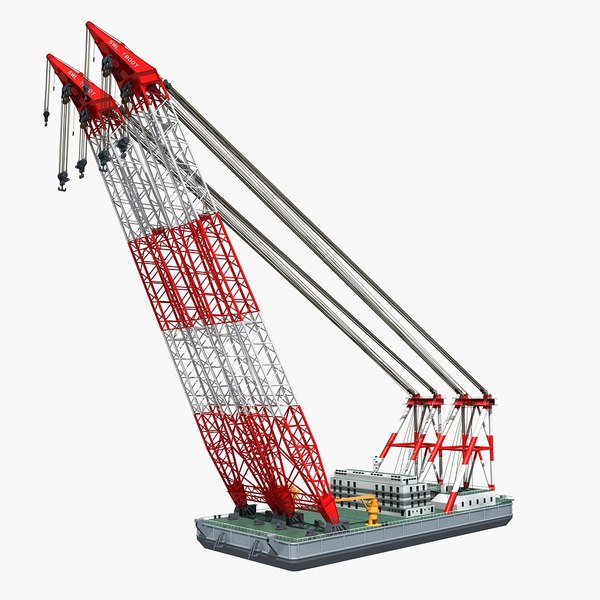

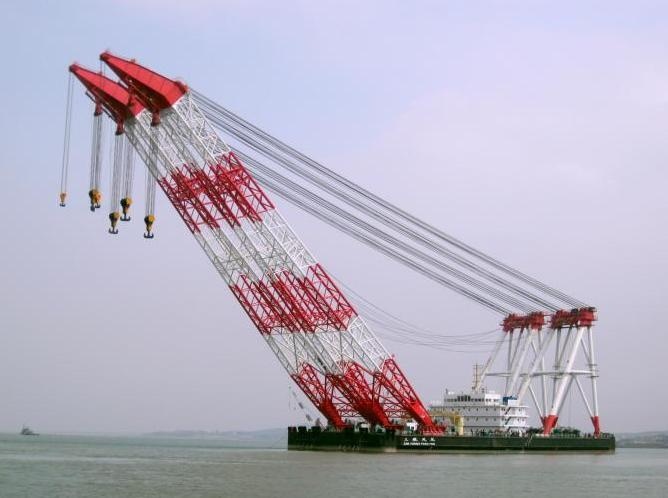

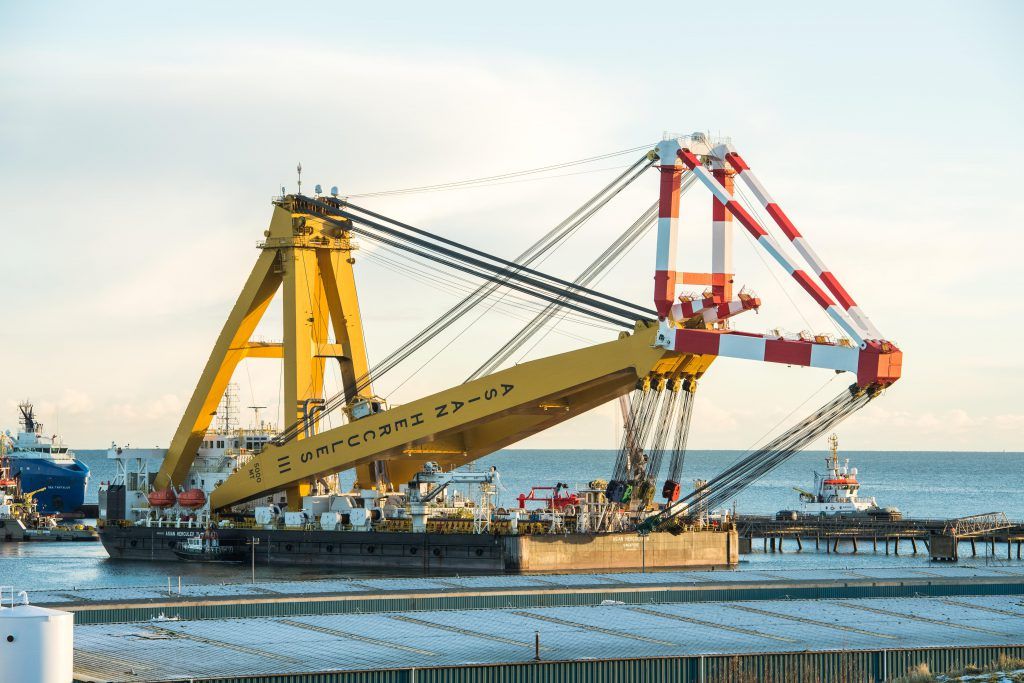

Sheerlegs

Эти суда способны нести большой вес – от 50 до 4000 метрических тонн. Но этот тип кранового судна нельзя перемещать.

Полупогружной

Этот тип кранового судна уравновешивает возложенный на него вес за счет частичного погружения в воду. Это, очевидно, удерживает кран от падения в воду. Максимальный предел веса полупогружных кранов составляет около 14 000 метрических тонн.

Плавайте на своей лодке

Подвести судно с большим краном, прикрепленным к поплавку, — не самая простая задача. Сложные расчеты заключаются в определении общей плотности и объема кранового судна по сравнению с количеством вытесняемой им воды. И количество выталкивающего давления, которое он производит на определенной глубине. Без знания этих деталей ваша лодка не поплывет. Эти расчеты также используются для определения максимальной грузоподъемности кранового судна.

Это большая баржа

Согласно Книге рекордов Гиннеса, плавучий кран Thialf в Нидерландах является самым большим плавучим краном в мире. Два 311-футовых крана работают в тандеме и поднимают до 14 200 метрических тонн – 31,3 миллиона фунтов! Этот корабль-кран вмещает до 736 человек и включает в себя вертолетную площадку. Его осадка увеличивается за счет затопления корпуса. Это позволяет Thialf погружаться на 20 метров (65,6 футов) и обеспечивает устойчивость, необходимую для подъема гигантских грузов. Это также позволяет ему справляться с бурным морем.

Типы кранов

Доступны несколько типов морских кранов, включая:

Кран с жесткой стрелой

Они предназначены для обработки генеральных грузов. Кран использует гидравлическую лебедку для подъема груза. Стрела используется для опускания или подъема на желаемую высоту подъема. Краны с жесткой стрелой идеально подходят для перемещения хрупких грузов, поскольку они поднимаются прямо вверх и прямо вниз. Этот тип крана практически не имеет дрейфа, что позволяет оператору подвешивать тяжелый груз на неопределенный срок. Это лучший кран для преодоления заборов и стен. Шланги и цилиндры расположены внутри машины. Это защищает их от более суровых условий. Кроме того, подъемная энергия передается на лебедку, а затем на цилиндр, что снижает нагрузку на сам кран.

Кран с телескопической стрелой

Кран с телескопической стрелой имеет стационарные лебедки. Проволочный трос позволяет более точно размещать грузы. Подобно крану с жесткой стрелой, он может подвешивать тяжелые грузы в течение длительного времени без смещения. Это связано с удерживающими клапанами и тем фактом, что лебедка в основном используется при подъеме груза. Энергия во время подъема идет на лебедку, затем на цилиндр и конструкцию крана.

Кран с поворотной стрелой

Краны с поворотной стрелой имеют меньше шарниров, что упрощает их техническое обслуживание. Однако они подвержены гораздо большему износу. Это связано с тем, что подъемная энергия сначала передается на конструкцию стрелы и цилиндры выдвижения, а затем на подъемный цилиндр и конструкцию крана. Краны с поворотной стрелой не могут подвешивать грузы. Они используются только для погрузки и разгрузки материалов. Они часто используются на большепалубных судах и стационарных платформах.

Кран со складной телескопической стрелой

Этот тип крана требует минимум места на столе, поскольку он может складываться до компактных размеров. Он работает как гигантский человеческий палец. У него две стрелы; основная стрела и внешняя стрела. Они прикреплены к поворотному кулаку, так что вся конструкция стрелы перемещается внутрь и наружу. Это похоже на то, как наши суставы двигают пальцами.

Wrap Up

Плавучие краны необходимы для морского строительства и морской нефтяной промышленности. Хотя они работают так же, как краны, используемые на суше, размер и остойчивость судна, а также ветер и погодные условия могут снизить максимальную грузоподъемность. Для некоторых проектов плавучий кран является единственным вариантом выполнения работы.

Посмотреть полную статью здесь
