Шаровые краны промышленные (IVR Valvole a sfera s.p.a.)

Наименование Код Тип соединения Диапазон рабочих температур Рабочее давление,
bar
Применение
AISI316 FF 660 166002001 Труб 1/2" от -40°С до +220°С 85 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166505001 Труб 1/2" от -40°С до +220°С 85
AISI316 FLANGIATA CORPO PIATTO 685 168505001 DN 15 от -10°С до + 220°С 16
FLANGIATA GHISA 77 107707051 DN 20 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FLANGIATA CORPO PIATTO 80 108007001 DN 20 от -10°С до +150°С 16 Общее применение, гидравлика, сжатый воздух, углеводороды и нефть
AISI316 FF 660 166007001 Труб 3/4" от -40°С до +220°С 85 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166507001 Труб 3/4" от -40°С до +220°С 85
AISI316 FLANGIATA CORPO PIATTO 685 168507001 DN 20 от -10°С до + 220°С 16
FLANGIATA GHISA 77 107710051 DN 25 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FLANGIATA CORPO PIATTO 80 108010001 DN 25 от -10°С до +150°С 16 Общее применение, гидравлика, сжатый воздух, углеводороды и нефть
AISI316 FF 660 166010001 Труб 1" от -40°С до +220°С 85 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166510001 Труб 1" от -40°С до +220°С 85
AISI316 FLANGIATA CORPO PIATTO 685 168510001 DN 25 от -10°С до + 220°С 16
FLANGIATA GHISA 77 107712051 DN 32 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FLANGIATA CORPO PIATTO 80 108012001 DN 32 от -10°С до +150°С 16 Общее применение, гидравлика, сжатый воздух, углеводороды и нефть
AISI316 FF 660 166012001 Труб 1 1/4" от -40°С до +220°С 70 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166512001 Труб 1 1/4" от -40°С до +220°С 70
AISI316 FLANGIATA CORPO PIATTO 685 168512001 DN 32 от -10°С до + 220°С 16
FLANGIATA GHISA 77 107715051 DN 40 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FLANGIATA CORPO PIATTO 80 1,08E+08 DN 40 от -10°С до +150°С 16 Общее применение, гидравлика, сжатый воздух, углеводороды и нефть
AISI316 FF 660 166015001 Труб 1 1/2" от -40°С до +220°С 70 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166515001 Труб 1 1/2" от -40°С до +220°С 70
AISI316 FLANGIATA CORPO PIATTO 685 168515001 DN 40 от -10°С до + 220°С 16
FLANGIATA CORPO PIATTO 80 108020001 DN 50 от -10°С до +150°С 16 Общее применение, гидравлика, сжатый воздух, углеводороды и нефть
FARFALLA TIPO LUG 175 (чугунное кольцо) 117520001 DN 50 от -10°С до +100°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO LUG 175 (стальное кольцо) 117520010 DN 50 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117620001 DN 50 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (стальное кольцо) 117620010 DN 50 от -10°С до +100°С 16
AISI316 FF 660 166020001 Труб 2" от -40°С до +220°С 60 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166520001 Труб 2" от -40°С до +220°С 60
AISI316 FLANGIATA CORPO PIATTO 685 168520001 DN 50 от -10°С до + 220°С 16
FLANGIATA GHISA 77 107725051 DN 65 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FLANGIATA CORPO PIATTO 80 108025001 DN 65 от -10°С до +150°С 16 Общее применение, гидравлика, сжатый воздух, углеводороды и нефть
FARFALLA TIPO LUG 175 (чугунное кольцо) 117525001 DN 65 от -10°С до +100°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO LUG 175 (стальное кольцо) 117525010 DN 65 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117625001 DN 65 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (стальное кольцо) 117625010 DN 65 от -10°С до +100°С 16
AISI316 FF 660 166025001 Труб 2 1/2" от -40°С до +220°С 60 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166525001 Труб 2 1/2" от -40°С до +220°С 60
AISI316 FLANGIATA CORPO PIATTO 685 168525001 DN 65 от -10°С до + 220°С 16
FLANGIATA GHISA 77 107730051 DN 80 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FLANGIATA CORPO PIATTO 80 108030001 DN 80 от -10°С до +150°С 16 Общее применение, гидравлика, сжатый воздух, углеводороды и нефть
FARFALLA TIPO LUG 175 (чугунное кольцо) 117530001 DN 80 от -10°С до +100°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO LUG 175 (стальное кольцо) 117530010 DN 80 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117630001 DN 80 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (стальное кольцо) 117630010 DN 80 от -10°С до +100°С 16
AISI316 FF 660 166030001 Труб 3" от -40°С до +220°С 60 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166530001 Труб 3" от -40°С до +220°С 60
AISI316 FLANGIATA CORPO PIATTO 685 168530001 DN 80 от -10°С до + 220°С 16
FLANGIATA GHISA 77 107740051 DN 100 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FLANGIATA CORPO PIATTO 80 108040001 DN 100 от -10°С до +150°С 16 Общее применение, гидравлика, сжатый воздух, углеводороды и нефть
FARFALLA TIPO LUG 175 (чугунное кольцо) 117540001 DN 100 от -10°С до +100°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO LUG 175 (стальное кольцо) 117540010 DN 100 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117640001 DN 100 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (стальное кольцо) 117640010 DN 100 от -10°С до +100°С 16 В водоснабжении, отоплении, кондиционировании.
AISI316 FF 660 166040001 Труб 4" от -40°С до +220°С 60 В химической и пищевой промышленности
AISI316 TRE PEZZI FF 665 166540001 Труб 4" от -40°С до +220°С 60
AISI316 FLANGIATA CORPO PIATTO 685 168540001 DN 100 от -10°С до + 220°С 16
FLANGIATA GHISA 77 107750011 DN 125 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FARFALLA TIPO LUG 175 (чугунное кольцо) 117550001 DN 125 от -10°С до +100°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO LUG 175 (стальное кольцо) 117550010 DN 125 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117650001 DN 125 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (стальное кольцо) 117650010 DN 125 от -10°С до +100°С 16
FLANGIATA GHISA 77 107760011 DN 150 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FARFALLA TIPO LUG 175 (чугунное кольцо) 117560001 DN 150 от -10°С до +100°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO LUG 175 (стальное кольцо) 117560010 DN 150 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117660001 DN 150 от -10°С до +100°С 16
FARFALLA TIPO WAFER 176 (стальное кольцо) 117660010 DN 150 от -10°С до +100°С 16
FLANGIATA GHISA 77 107780001 DN 200 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117680001 DN 200 от -10°С до +150°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO WAFER 176 (стальное кольцо) 117680010 DN 200 от -10°С до +100°С 16
FLANGIATA GHISA 77 107790002 DN 250 от -10°С до +150°С 16 Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117690001 DN 250 от -10°С до +150°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO WAFER 176 (стальное кольцо) 117690010 DN 250 от -10°С до +150°С 16
FARFALLA TIPO WAFER 176 (чугунное кольцо) 117695001 DN 300 от -10°С до +150°С 16 В водоснабжении, отоплении, кондиционировании.
FARFALLA TIPO WAFER 176 (стальное кольцо) 117695010 DN 300 от -10°С до +150°С 16

ross.ru.com

Шаровые краны | фланцевые шаровые краны ivr по низкой цене

Шаровые краны для воды и газа

Страница 1 из 4

У нас в магазине представлен весь ассортимент шаровых кранов известных брендов IVR, Bugatti, OR

Возможно как розничная, мелко оптовая, таки и оптовая продажа шаровых кранов на самых выгодных условиях.

 Наименование  Артикул Размер
мм
Кол. в упаковке

Шаровые краны  бабочка ВР/ВР        (пр-во IVR Италия)

95405221
95407221
95410221
1/2
3/4
1
20/120
10/80
1шт.

Шаровые краны  бабочка ВР/НР        (пр-во IVR Италия)

95605221
95607221
95610221
1/2
3/4
1
20/120
3/4
1шт.

Шаровые краны для газа ручка ВР/НР IVR

95405220
95407220
95410220
95412220
95415220
95420220
1/2
3/4
1
1 1/4
1 1/2
2
20/120
20/80
12/48
8/32
6/24
4/16

Фланцевые шаровые краны ручка ВР/НР (пр-во IVR Италия)

95605220
95607220
95610220
95612220
95615220
95620220
1/2
3/4
1
1 1/4
1 1/2
2
12/120шт.
20/80шт.
12/48шт.
8/32шт.
6/24шт.
4/16шт.

Фланцевые шаровые краны со сгоном ВР/НР (пр-во IVR Италия)

06005221
06007221
06010221
1/2
3/4
1
1шт.

Кран шаровый с термометром 808-A (пр-во IVR Италия)

180810011   1шт.

Фланцевые шаровые краны для газа ручка  ВР/ВР IVR

110005013
110007013
110010013
1/2
3/4
1
1шт.

Фланцевые шаровые краны для газа ручка  ВР/НР (пр-во IVR Италия)

110105013
110107013
110110013
1/2
3/4
1
1шт.

Кран шаровый для газа бабочка  ВР/ВР (пр-во IVR Италия)

110105001
110107001
110110001
  1шт.



Современные фланцевые шаровые краны IVR

Шаровые краны IVR являются прогрессивным типом регулирующей и запорной арматуры, который широко используется в системах газо-, тепло-, водо- и нефтепроводоа, а также в ряде иных областей. Использование инновационных материалов в производстве шаровых кранов, значительно поднимают максимальную плотность закрытия, в то же время оставляет очень удобным и легким управление устройством, а цена на шаровые краны абсолютно доступна.

Преимущества шаровых кранов

Среди преимуществ применения шаровых кранов стоит отметить сравнительную простоту конструкции, малый вес и размеры, повышенную степень надежности, герметичность класса А, быстрое срабатывание, большой ассортимент материалов для изготовления (чугун, латунь, разные виды стали), и, не вызывающую трудности эксплуатацию в условиях вязких и грязных сред.

Фланцевые шаровые краны являются одной из разновидностей трубопроводной арматуры современного типа. Такое название изделие получило из-за способа крепления его к трубопроводу. Удобство в установке и эксплуатации фланцевых шаровых кранов никак не повлияла на их цены на рынке. Купить эту арматуру может любой желающий за вполне приемлемую сумму денег.

www.terramatik.ru

Краны для газа торговой марки IVR

Кран для газа ВН

Шаровые краны IVR Evergas Ду 15-50 ВН используются в качестве запорной арматуры на трубопроводах, транспортирующих газ индустриального и бытового назначения. Шаровой кран для газа ВН IVR 152 может быть смонтирован на трубе в произвольном положении, главное не забывать оставлять достаточно монтажного места для рукоятки-рычага, с помощью которой можно управлять краном. Шаровые крана IVR ВН для газа нашли свое применение на газовых сетях низкого и среднего давления. Кран шаровый для газа ВН Ду 15-50 имеет стандартный проход, но это не делает его менее качественными и работоспособными. Корпус и шар крана выполнен из латуни, только корпус никелированный, а шар покрывают хромом. В качестве уплотнительных материалов производитель использует в артикуле IVR 152 тефлон и нитриловый каучук (эти уплотнительные материалы весьма стойки к влиянию температур и большого ряда рабочих сред, а также износостойкие). По двум сторонам на кране для газа ВН 152 Evergas имеются внутренняя резьба, именно с ее помощью запорный элемент и присоединяется к трубопроводу. Так как шаровые краны газовые Evergas обладают исключительным качеством и 100% герметичны, именно поэтому их без опаски можно использовать в системах газоснабжения. Не стоит забывать о том, что газ - это не игрушка и с ним необходимо вести себя максимально осторожно! Именно поэтому подбор газового оборудования и комплектующих должен производиться тщательно и с умом. Кран газовый ВН муфтовый может быть смонтирован в любом удобном для Вас положении, но не забывайте оставлять достаточно места для рычага управления.

Краны для газа IVR 151 Evergas:

Технические данные:
Корпус: латунь никелированная
Шар: латунь хромированная
Шток: латунь
Уплотнение шара: фторопласт
Уплотнение штока: NBR
Тип присоединения: муфтовое ВН
Ручка: сталь оцинкованная + ПВХ

Технические характеристики:
Максимальное давление: PN 20
Температура рабочей среды: -20...+60 °C
Рабочая среда: газ и нефтепродукты
Класс герметичности затвора: "А"
Высота и ширина HTML таблицы, пример

DN 15 20 25 32 40 50
Проходной диаметр, мм 14 18 23 29 37 47
F, мм 13,5 14,5 16,5 19,1 119,1 23,5
S1, мм 63,5 69,5 81 94,5 106,50 129
Н, мм 42,5 45 60 64 74,5 81,5
L, мм 92 92 105 105 150 150

Существует прямая зависимость давления от температур. Значение максимального рабочего давления приведено в таблице в Бар.

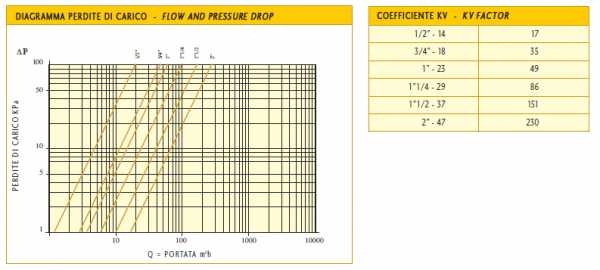

Ниже приведены график зависимости скорости потока от давления и табличка с KW фактором.

Кран шаровой IVR цена для газа 1/2 газовая арматура Киев для газопровода для газовой промышленности IVR 151 Evergas ВН газ.

zet.ua

IVR

IVR Valvole a sfera S.p.A, Италия

В настоящее время Итальянский завод IVR Valvole a sfera S.p.A является одним из крупнейших производителей запорной, терморегулирующей и промышленной арматуры в Италии. Команда высококвалифицированных инженеров, работающих в научно-исследовательской лаборатории IVR, в технических и производственных отделах компании, самые современные методы производства, эффективная и динамичная коммерческая структура - все это направлено на то, чтобы компания и в дальнейшем занимала лидирующие позиции в сфере производства запорной арматуры. А регулярные инвестиции в модернизацию производства позволяют поддерживать стабильно высокий уровень качества. Компания также уделяет особое внимание защите окружающей среды, контролирует каждую фазу производственного процесса, выбирая только экологически чистые материалы. Более чем в 80 – ти странах мира используют продукцию завода IVR Valvole a sfera S.p.A.

Уже многие годы наша компания занимается поставками оборудования компании IVR (ИВР) для отопительных, а также систем газо- и водо – снабжения.

Давайте рассмотрим более подробно терморегулирующию и запорную арматуру и отметим их основные свойства:

•  Для поддержания комфортной температуры в жилом помещении используются вентили для радиаторов IVR (ИВР) с ручной и термостатической регулировкой, пользователь может сам задавать радиаторам необходимый режим обогрева.

•  Термостатическая головка с жидкостным датчиком IVR (ИВР) обладает самогерметизирующимся патрубком: герметичность которого сохраняется за счет ЕР уплотнителя без применения каких-либо других, герметизирующих средств.

•  Угловые и прямые клапаны-отсекатели для радиаторов также обладают самогерметизирующимся патрубком. Клапаны имеют внутреннюю резьбу для соединения со стальной трубой.

•  При помощи Крана Маевского IVR (ИВР) с ручной регулировкой удаляется воздушная пробка из трубопроводной системы, а использование регулятора давления воды позволит получить максимальный уровень КПД от радиаторов. Кран Маевского считается одним из самых надежных в эксплуатации средств воздухоотвода для радиаторов и очень удобен в использовании.

•  Терморегулирующая арматура может использоваться со всеми типами радиаторов и монтируется на трубы теплосети с помощью резьбового соединения.

•  Компания IVR (ИВР) модернизировала производство шаровых кранов для водоснабжения. Теперь шаровые краны имеют специальное отверстие в шаре. Такая перфорация не дает образоваться в кране вредным, болезнетворным бактериям, вода в полости корпуса не застаивается, а постоянно промывается проточной водой, когда кран находится в открытом положении.

•  Шаровые краны для газа удовлетворяют самым строгим международным требованиям по безопасности и надежности.

Продукция завода производятся из никелированной латуни, такие изделия обладают повышенной износостойкостью, устойчивы к температурным и атмосферным воздействиям, и могут эксплуатироваться продолжительное время. Никелирование также защищает латунь от коррозии, от агрессивных сред и механических повреждений.

Рабочий температурный диапазон запорной температуры от 0 до 125 С, давление до 32 бар.

Хотелось бы непременно отметить, что продукция завода IVR, сочетая в себе надежность и долговечность, обладает высоким Европейским качеством и не уступает многим известным брендам, и при этом более доступна, в ценовой категории, потребителям, ведь Вы не переплачиваете за марку. Завод обеспечивает бесперебойное производство, что гарантирует постоянное наличие продукции на складах.

Продукция завода сертифицирована в соответствии с международными стандартами, изделия имеют и Российские сертификаты соответствия.

www.terramatik.ru

Кран шаровый муфтовый газовый ВВ IVR 151

Краны шаровые для газа ВВ Ду 15-50

Кран шаровой IVR Evergas Ду 15-50 ВВ используется в качестве запорной арматуры на трубопроводах, транспортирующих газ индустриального и бытового назначения. Данный вид запорной арматуры может быть смонтирован на трубе в произвольном положении, главное не забывать оставлять достаточно монтажного места для рукоятки-рычага, с помощью которой можно управлять краном. Шаровые краны IVR ВВ для газа нашли свое применение на газовых сетях низкого и среднего давления. Они имеют стандартный проход, но это не делает их менее качественными и работоспособными. Корпус и шар крана выполнен из латуни, только корпус никелированный, а шар покрывают хромом. В качестве уплотнительных материалов производитель использует в артикуле IVR 151 тефлон и нитриловый каучук (эти уплотнительные материалы весьма стойки к влиянию температур и большого ряда рабочих сред, а также износостойкие). По двум сторонам на кран для газа ВВ 151 Evergas имеются внутренняя резьба, именно с ее помощью запорный элемент и присоединяется к трубопроводу. Так как шаровые краны газовые Evergas обладают исключительным качеством и 100% герметичны, именно поэтому их без опаски можно использовать в системах газоснабжения. Не стоит забывать о том, что газ - это не игрушка и с ним необходимо вести себя максимально осторожно! Именно поэтому подбор газового оборудования и комплектующих должен производиться тщательно и с умом. Кран ВВ для газа может быть смонтирован в любом удобном для Вас положении, но не забывайте оставлять достаточно места для рычага управления.

Кран газовый:

Технические данные:
Корпус: латунь никелированная
Шар: латунь хромированная
Шток: латунь
Уплотнение шара: фторопласт
Уплотнение штока: NBR
Тип присоединения: муфтовое
Ручка: сталь оцинкованная + ПВХ

Технические характеристики:
Максимальное давление: PN 20
Температура рабочей среды: -20...+60 °C
Рабочая среда: газ и нефтепродукты
Класс герметичности затвора: "А"

Высота и ширина HTML таблицы, пример
DN 15 20 25 32 40 50
Проходной диаметр, мм 14 18 23 29 37 47
F, мм 13,5 14,5 16,5 19,1 119,1 23,5
S, мм 55 61,5 73 85,5 97 117
Н, мм 42,5 45 60 64 74,5 81,5
L, мм 92 92 105 105 150 150

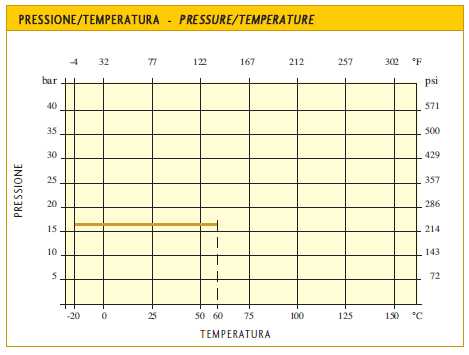

Существует прямая зависимость давления от температур. Значение максимального рабочего давления приведено в таблице в Бар.

Ниже приведены график зависимости скорости потока от давления и табличка с KW фактором.

Кран газовый цена кран для газа 1/2 кран шаровый для газа цена кран газовый муфтовый газовая арматура киев кран муфтовый для газа арматура для газовой промышленности.

zet.ua

Кран шаровой IVR трехсоставной 670 под приварку

Кран из нержавеющей стали приварной

Кран шаровой приварной Ду 10-100 IVR 670 TRE PEZZI BW - это вид запорной арматуры, который предназначен для того, чтобы при необходимости перекрыть поток среды, идущей по магистрали. Корпус, муфта, шар и шток изготовлены из нержавеющей стали марки AISI 316, которая по своей стойкости превышает сталь марки AISI 304. Так как основные части , которые имеют непосредственный контакт с рабочей средой, выполнены из этой стойкой стали, то без каких-либо колебаний можно использовать такой кран не только для слабоагрессивных, но и для агрессивных сред (при этом сверившись с таблицами химической совместимости или получив консультацию у наших специалистов). К трубопроводу нержавеющий кран IVR 670 крепиться посредством приварки к ответным патрубкам системы, для чего используют сварочный аппарат и специальные электроды. Есть еще одна немаловажная особенность у шарового крана Ду 10-100 IVR 670 TRE PEZZI BW - он имеет вверху своей конструкции специальный ISO фланец для установки на него электро- или пневмопривода. Фланец выполнен согласно стандарту ISO 5211, а так как данный стандарт используют многие производители, то и автоматизировать кран становится не сложно, даже если речь идет не об автоматике компании IVR. Применяются шаровые краны под приварку на трубопроводах для комплектации оборудования, а также, как самостоятельные устройства для закрытия потока рабочей среды через трубопровод. В качестве уплотнительных материалов в кране используют тефлон и его модификацию со стекловолокном. Кран оперируется просто, с помощью ручки-рычага, который предусмотрен сверху конструкции.

Краны IVR нж приварные:

Технические данные:
Корпус: нж сталь AISI 316
Шар: нержавеющая сталь AISI 316
Шток: нж сталь AISI 316
Уплотнение шара: фторопласт
Уплотнение штока: PTFE
Тип присоединения: приварное
Ручка: сталь нж + полимер

Перед приваркой кран должен быть разобран и привариваться в таком состоянии. Также необходимо в обязательном порядке проследить, чтобы в момент сборки, запорный элемент крана должен находиться в положении ЗАКРЫТО. Эти меры предосторожности необходимо соблюдать, чтобы не повредить уплотнение.

Технические характеристики:
Максимальное давление: 65-85 Бар (зависит от диаметра)
Температура рабочей среды: +220 °C
Рабочая среда: вода, пар, газ, нефтепродукты, пищевые и слабоагрессивные среды

Ниже приведено схематическое изображение крана в разрезе, а также график зависимости давления от температуры:


DN, мм 10 15 20 25 32 40 50 65 80 100
Ø, мм 12,7 15 20 25 32 40 50 65 80 100
S, мм 48 55 74 81 91 103 120 142 182 220
D1, мм 14.71 17 22 28 35 43 54 70 89 105
D2, мм 18.1 21.7 27.2 34 42.7 48.6 60.5 76 93 116
H, мм 63 68 72 75 90 95 102 140 162 170
L, мм 117 117 135 135 135 203 203 260 260 280

Помните! Шаровые краны используются на трубопроводе для открытия или закрытия, регулирование среды с их помощью не допускается.

zet.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
