Кран шаровый dn50: Кран шаровой DN.ru КШФП.316.200 Ду50 Ру40 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой в г. Москва

Кран шаровой DN.ru КШФП.316.200 Ду50 Ру40 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой в г. Москва

Модификация

Выберите модификацию пневмопривод двойного действия DN.ru пневмопривод двойного действия DN.ru, пневмораспределитель 4M310-08 220B пневмопривод двойного действия DN.ru, пневмораспределитель 4M310-08 220B, БКВ APL-210N, ручной дублер HDM пневмопривод двойного действия DN.ru, пневмораспределитель 4M310-08 220B, ручной дублер HDM пневмопривод двойного действия DN.ru, пневмораспределитель 4M310-08 24B пневмопривод двойного действия DN.ru, пневмораспределитель 4M310-08 24B, БКВ APL-210N, ручной дублер HDM пневмопривод двойного действия DN.ru, пневмораспределитель 4M310-08 24B, ручной дублер HDM пневмопривод с возвратными пружинами DN.ru пневмопривод с возвратными пружинами DN.ru, пневмораспределитель 4M310-08 220B пневмопривод с возвратными пружинами DN. ru, пневмораспределитель 4M310-08 220B, БКВ APL-210N, ручной дублер HDM пневмопривод с возвратными пружинами DN.ru, пневмораспределитель 4M310-08 220B, ручной дублер HDM пневмопривод с возвратными пружинами DN.ru, пневмораспределитель 4M310-08 24B пневмопривод с возвратными пружинами DN.ru, пневмораспределитель 4M310-08 24B, БКВ APL-210N, ручной дублер HDM пневмопривод с возвратными пружинами DN.ru, пневмораспределитель 4M310-08 24B, ручной дублер HDM электропривод DN.ru 220В электропривод DN.ru 24В электропривод DN.ru 380В электропривод взрывозащищенный DN.ru 220В электропривод взрывозащищенный ГЗ 220В электропривод взрывозащищенный ГЗ 24В электропривод взрывозащищенный ГЗ 380В электропривод ГЗ 220В электропривод ГЗ 380В электропривод четвертьоборотный ГЗ 24В

О товаре

Производитель: DN.

ru, Китай

Класс герметичности: A

Диаметр: Ду50

Корпус: нержавеющая сталь AISI 316

Применение: теплоснабжение

Тип присоединения: фланцевый

Проход: полнопроходной

Давление номинальное: 40 бар

Температура: 200 ℃

Тип управления: рукоятка

Уплотнение шара: PTFE

Артикул: D160-04870

Устройство крана: двухходовой

Все характеристики

Низкая цена

16 454 на 18.03.2023 ₽ $ €

на складе в Москве

Доставка в г. Москва 22 Марта ?

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду15 Ру40 5 019 ₽Ду20 Ру40 6 292 ₽Ду25 Ру40 8 048 ₽Ду32 Ру40 10 602 ₽Ду40 Ру40 13 224 ₽Ду40 Ру16 13 267 ₽Ду50 Ру40 16 454 ₽Ду50 Ру16 16 469 ₽Ду65 Ру16 23 035 ₽Ду80 Ру16 29 496 ₽Ду100 Ру16 38 797 ₽Ду125 Ру16 64 591 ₽Ду150 Ру16 85 013 ₽Ду200 Ру16 212 299 ₽Ду250 Ру16 389 031 ₽Ду300 Ру16 642 739 ₽

Для монтажа

шт. необходимо

x Прокладка ПОН-Б Ду50 Ру10-40 плоская ГОСТ 15180-86 — 9 ₽

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) — 13 ₽

x Болт стальной М16х70 ГОСТ 7798-70 — 43 ₽

x Фланец ст. Ду50 Ру40 тип 11 ряд 1 исп.В ГОСТ 33259-2015 — 973 ₽

Итого за комплект

2 409 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Кран шаровой DN.ru КШФП.316.200 Ду50 Ру40 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Параметры крана шарового DN.ru КШФП.316.200 Ду50 Диаметр номинальный DN — 50 мм Давление номинальное PN — 40 бар Класс герметичности по ГОСТ 54808-2011 — «A» Материал корпуса — нержавеющая сталь AISI 316 Материал шара — нержавеющая сталь AISI 316 Тип уплотнения — PTFE Присоединение — фланцевое Тип устройства крана — двухходовой Проход шара крана — полнопроходной Водоразборный кран — нет Наличие спускника — нет Цвет арматуры — серебристый Тип управления — Ручка-рычаг Температура рабочей среды — от -50 °C до +200 °C Вес запорной арматуры для набора — 8. 9 кг Среда — вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух Страна производитель — Китай Область применения — теплоснабжение Вес — 8.9 кг Кран шаровой DN.ru КШФП.316.200 Ду50 Ру40 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой Габаритные и установочные размеры крана шарового DN.ru КШФП.316.200 Ду50: Dn — 50 мм L (строительная длина) — 150 мм H — 80 мм D — 152 мм D1 — 125 мм D2 — 92 мм f — 16 мм С — 14.3 мм W — 195 мм h — 16 мм Øa — 7 мм Øb — 9 мм ØA — 50 мм ØB — 70 мм К — 14 мм Количество болтовых отверстий на одном фланце N-ØM = 4 x 19 мм Эскиз крана шарового DN. ru КШФП.316.200 Ду50 Материалы деталей крана шарового DN.ru КШФП.316.200 Ду50: № Деталь Материал 1 Корпус нерж. сталь SS316 2 Уплотнение шара RPTFE 3 Шар нерж. сталь SS316 4 Болт нерж. сталь SS304 5 Уплотнение PTFE 6 Гайка нерж. сталь SS304 7 Патрубок нерж. сталь SS316 № Деталь Материал 8 Шток нерж. сталь SS316 9 Сальник PTFE 10 Уплотнение штока PTFE 11 Сальник нерж. сталь SS304 12 Гайка нерж. сталь SS304 13 Рукоятка нерж. сталь SS316, PVC 14 Замок нерж. сталь SS304 Диаграмма «Температура-Давление» Кран шаровый DN.ru КШФП.316.200 Подержать кран шаровый DN.ru-КШФП.316.200 в руках!

Паспорта и сертификаты

Паспорт на краны шаровые DN.ru-КШФП

Декларация о соответствии на краны шаровые DN.ru-КШФП, DN.ru-КШмФП, DN.ru-КШПП

Протокол испытаний физико-механических свойств кранов шаровых DN.ru

Протокол гидравлических испытаний на краны шаровые DN. ru-КШФП

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду50, Ру40, тип присоединения — фланцевый, проход шара крана — полнопроходной, класс материала корпуса — нержавеющая сталь, управление — Ручка-рычаг, водоразборный — нет, наличие колонки управления — нет, длина колонки управления — мм

Краны шаровые по выборке: Ду50, Ру40, тип присоединения — фланцевый, проход шара крана — полнопроходной, класс материала корпуса — нержавеющая сталь, управление — ручка-рычаг, водоразборный — нет, наличие колонки управления — нет

13 930 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

15 072 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

16 454 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

17 739 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

20 357 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

21 299 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

27 651 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

29 077 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

37 163 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

58 332 ₽ $ €

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

ДОСТАВКА

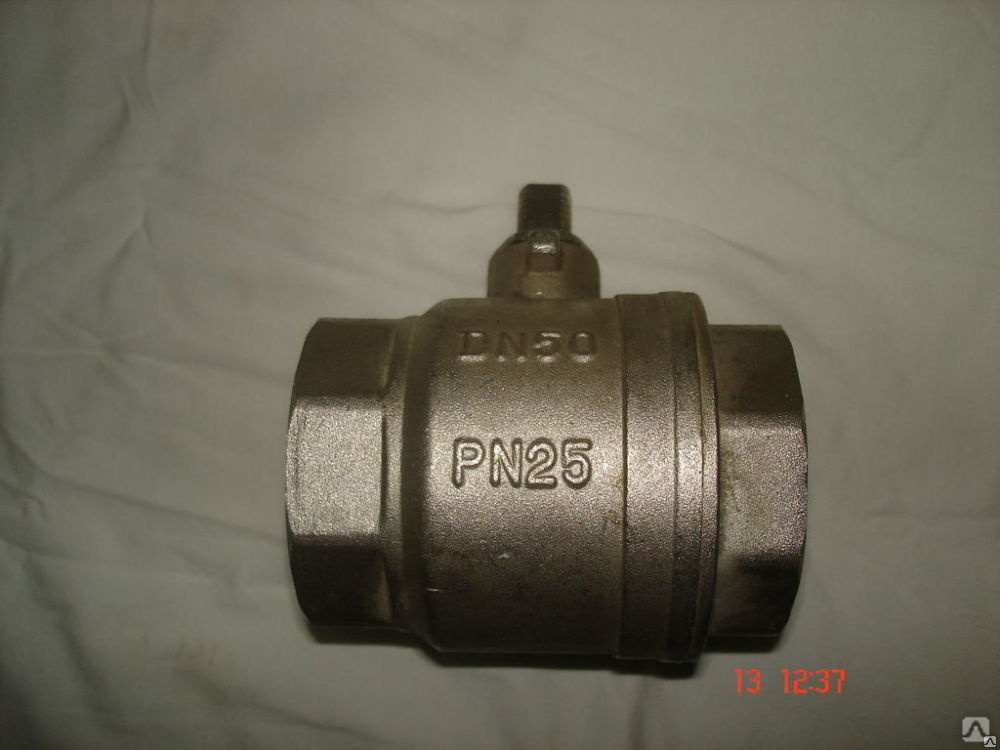

Шаровой кран 2 дюйма DN50 PN25 монтажная панель ISO5211 HPControl

Подробности

Шаровой кран DN50 PN25 2 дюйма от пластины для подключения привода — привод в соответствии с ISO5211.

Соответствие стандарту обеспечивает возможность подключения приводов многих компаний.

Установка этого типа клапана позволит в будущем создать привод. К этому времени клапан можно управлять вручную.



Техническое описание :

Шаровой клапан как прямое соединение с приводом в соответствии с ISO5211.

Может управляться вручную или подключать пневматический или электрический привод.

Индустриальный дизайн.



Технические данные :

— Материал: никелированная латунь

— Тип: двухсекционный шаровой кран

— Полный поток

— Монтажная платформа соответствует стандарту ISO5211 — тип F03 / F05

— Давление 0-25 бар

— Диапазон температур от -20 ° C до 90 ° C (короткое время 120 ° C)

— Соединение: внутренняя резьба 2 дюйма

Габаритные размеры :

DN	Rp (ISO 7/1)		В	С	D	Е	F	Ch	Расход KV м3 / ч	PN	BOX
32	1 1/4 »	95	48	21,4	6	9	F03	48	89	40	4
40	1 1/2 »	107	63,5	21,4	7	11	F05	54	230	25	2
50	2”	125	70,5	25,7	7	11	F05	67	265	25	1
65	2 1/2 »	151	102,5	30,2	6,5	14	F07	84	518	20	1
80	3”	174	121	33,3	8,5	14	F07	99	820	20	1
90	4”	202	131,5	39,3	8,5	14	F07	122	1180	20	1

Мы предлагаем также электрические и пневматические приводы для этих клапанов.

Дополнительная информация

вес	1.8
Штрих-код:	5903148303468
CE декларация	Скачать сертификацию CE
размер нити	DN50
Корпус клапана	латунь
максимальное давление [bar]	25bar

1. Добавить отзыв

Напишите ваш собственный отзыв

Оставлять отзывы могут только зарегистрированные пользователи. Пожалуйста, войдите или зарегистрируйтесь

Мезон Группа | Шаровой кран DN50 PN40

Перейти в конец галереи изображений

Перейти в начало галереи изображений

Скачать техпаспорт

Прямой тип — с прямой монтажной площадкой — пожаробезопасный

Артикул №

200003 -00000938

Детали

Двухсекционный полнопроходной шаровой кран с корпусом из нержавеющей стали, шаром из нержавеющей стали и седлом из нержавеющей стали + ПТФЭ. Фланцы с приподнятой поверхностью. С прямой монтажной площадкой. Пожаробезопасная версия.

More Information

5

More Information

Price View	Price Range
Product Group	445194
End Standard	DIN 2635
Face To Face Standard	EN 558, серия 14
Стандарт проверки	EN 12266
Примечание	Присоединение: PN40
Top Flange Standard	ISO 5211 — F05/F07
Throughput Direction	Straight
Execution	Full Bore
Variant	Fire Safe
Pressure Rating	PN40
Тип конца	Фланцевый
Код конструкции	ASME B16. 34
Стандарт	DIN
Применение	Воздух, питательная вода для котлов, грузовое масло, конденсат, агрессивные жидкости, легковоспламеняющееся гидравлическое масло, мазут, газ, смазочное масло, негорючая гидравлическая жидкость, морская вода, вода
Размер	50
Material Seat	SS+PTFE
Material Body	Stainless Steel, 316
Sub Category	BALL
Item Number	20-00000938
Category	Valve

Partslist and details

PARTSLIST

No	Part	Material	Code
1	Body	Stainless Сталь	ASTM A351-CF8M
2	Крышка	Нержавеющая сталь	ASTM A351-CF8M
3	Ball	Stainless Steel	ASTM A351-CF8M
4	Seat	SS+PTFE
5	Stem	Stainless Steel	AISI 316
6	Ручка	Нержавеющая сталь, пластиковая крышка	AISI 430

ДЕТАЛИ

Давление DN0033

nxdd	Hcd	Ø D	L	Kg	L1	H	h2	h3	S
50	40	4×18	125	165	150	9,5	203	117,7	83,5	99	14

9003

00 2 на 2 на 2 на 2 на 2 на 2 на 1 3 -й.

0001

Детали

Кран шаровой DN50 PN25 2 дюйма от плиты для соединения привод — привод, в соответствии с ISO5211.

Соответствие стандарту обеспечивает возможность подключения приводов многих фирм.

Установка этого типа клапана позволит установить привод в будущем. К этому времени клапаном можно управлять вручную.



Техническое описание:

Шаровой кран в качестве прямого соединения с приводом в соответствии с ISO5211.

Можно управлять вручную или подключить пневматический или электрический привод.

Промышленный образец.

Технические данные:

— Материал: никелированная латунная латунь

— Тип: Двухклассный шариковой клапан

— Полный поток

— платформа монтажного F05

— Давление 0-25 бар

— Диапазон температур от -20°C до 90°C (кратковременно 120°C)

— Соединение: внутренняя резьба 2 дюйма

Размеры:

Ду	рупий (ИСО 7/1)	А	Б	С	Д	Е	Ф	Ч	KV расход м3/ч	Номер детали	КОРОБКА
32	1 1/4″	95	48	21,4	6	9	Ф03	48	89	40	4
40	1 1/2 дюйма	107	63,5	21,4	7	11	Ф05	54	230	25	2
50	2 дюйма	125	70,5	25,7	7	11	Ф05	67	265	25	1
65	2 1/2 дюйма	151	102,5	30,2	6,5	14	Ф07	84	518	20	1
80	3 дюйма	174	121	33,3	8,5	14	Ф07	99	820	20	1
90	4 дюйма	202	131,5	39,3	8,5	14	Ф07	122	1180	20	1

Мы также предлагаем электрические и пневматические приводы для этих клапанов.
