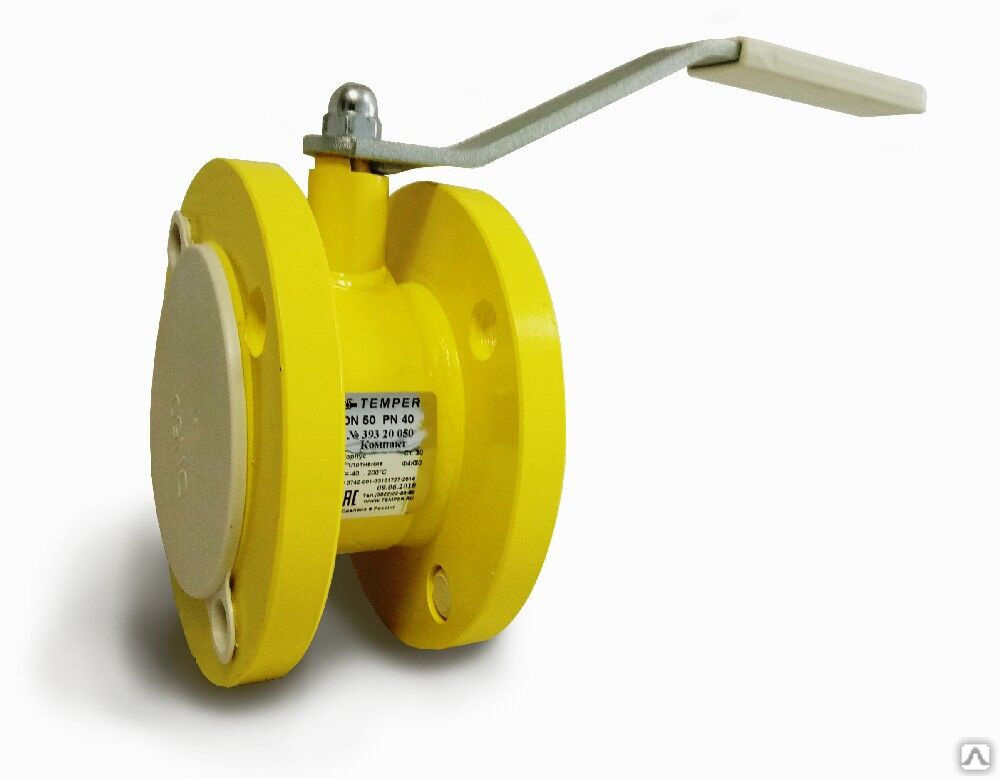

Кран шаровый dn 80: Краны шаровые Ду 80 мм в наличии. Купите по выгодной цене.

Кран шаровой фланцевый из нержавеющей стали DN80 с электроприводом A1600 HPControl

Подробности

Кран шаровой фланцевый Ду80 с электроприводом А1600



Существуют другие приводы и клапаны разных диаметров из нержавеющей стали и латуни.

В комплект входит прочный и мощный привод промышленного класса A1600, соответствующий стандарту ISO5211 с высококачественным шаровым краном.

Система совместима с отраслевым стандартом ISO5211, который обеспечивает совместимость с клапанами и приводами других компаний. Также предлагаем такие же клапаны с дополнительными пневмоприводами, которые отличаются еще большей надежностью.

Привод — электропривод А1600 предназначен для работы с арматурой на 90 градусов.

Максимальный крутящий момент 160 Нм.

Режим управления: 3-проводный 230 В

Подача напряжения на размыкание или замыкание контактов

Технические данные :

• возможность открывания вручную — шлиц шестигранный ключ, установленный на корпусе
• Дополнительные контакты, сигнализирующие об открытии / закрытии
• энергопотребление только при смене позиций. Концевой выключатель отключает привод.
• небольшой размер и компактный дизайн
• индикатор положения
• Мощность 50 Вт
• Максимальный крутящий момент 160 Нм
• Время открытия / закрытия <30 с
• водонепроницаемый — IP65
• не требующая обслуживания эксплуатация
• цвет корпуса — белый
• корпус из металла
• Механизм из стали
• Прямое соединение с пластиной клапана ISO 5211 — тип F05, F07 (гнездо 17 мм)
• Тепловая защита двигателя
• ограничение на количество контактов
• Рабочая температура: от -10 ° C до + 60 ° C

Кран шаровой DN80 PN40 с пластиной для подключения привод — привод, в соответствии с ISO5211



Техническое описание клапана:

Шаровой кран как прямое соединение с приводом в соответствии с ISO5211.

Может управляться вручную или подключаться к пневматическому или электрическому приводу.

Промышленный дизайн. Массивный корпус, устойчивый к высокому давлению.



Технические данные клапана:

— Материал: нержавеющая сталь SS316.

— Тип: шаровой кран неразъемный

— Полный сток

— Монтажная площадка соответствует ISO5211 — тип F07 / F10

— Давление 0-40 бар

— Температурный диапазон от -25 ° C до 180 ° C

— Присоединение: фланец М8-16

Дополнительная информация

вес	17.5
Штрих-код:	5903148316543
CE декларация	Скачать сертификат CE — клапан Скачать сертификат CE — электропривод
Руководство по обслуживанию	Скачать инструкцию
размер нити	DN80
Корпус клапана	Нержавеющая сталь 316
максимальное давление [bar]	8.5164bar

1. Добавить отзыв

Напишите ваш собственный отзыв

Оставлять отзывы могут только зарегистрированные пользователи. Пожалуйста, войдите или зарегистрируйтесь

DN 80 PN 16, нержавеющая сталь 1.4408 2-ходовой шаровой кран с фланцем

Описание

Технические характеристики

Загрузки

Аксессуары

Описание

Этот 2-ходовой фланцевый шаровой кран с полным проходом (80 мм) обеспечивает надежное двухпозиционное регулирование расхода. Клапан имеет фланцы DN 80 PN 16 для соединения с трубами с обеих сторон и стандартную длину 180 мм согласно DIN 3202-F4.

Корпус клапана изготовлен из нержавеющей стали 1.4408, а шар из нержавеющей стали 1.4408. Уплотнения изготовлены из PTFE/FKM. Клапан подходит для различных агрессивных и коррозионных сред с максимальным давлением 16 бар или 232 фунта на кв. дюйм. Клапан работает в диапазоне температур от -20 до 200 °С (от -4 до 392°F).

Используйте ручку для управления клапаном. Поворачивая его на 90 градусов, клапан будет открываться или закрываться. Если ручка перпендикулярна трубе, клапан закрыт. Старайтесь не открывать и не закрывать его быстро, чтобы защитить систему от возможного гидравлического удара и дальнейшего повреждения. Клапан имеет фланец в соответствии с нормой ISO 5211 F07. Это делает клапан пригодным для электрического или пневматического привода. Всегда проверяйте, подходит ли конструкция монтажного фланца для вашего привода.

Плюсы:

• Подходит для агрессивных и коррозионных сред благодаря корпусу и шару из нержавеющей стали
• Конструкция из 2 частей обеспечивает возможность осмотра и обслуживания
• Клапан имеет стандартную длину в соответствии с DIN 3202-F4 к полнопроходной конструкции
• Фланец ISO 5211 делает его пригодным для электрических и пневматических приводов, он оснащен рукояткой для ручного управления
• Рычаг с блокировкой
• Простота замены и обслуживания благодаря стандартному фланцу DN 80/PN 16

Минусы:

• Для разборки клапана для осмотра и очистки его необходимо полностью снять с трубы

BL2SH- Серия AMF

Наши фланцевые шаровые краны из нержавеющей стали имеют размеры от DN 15 до DN 200.

Рабочее давление этих клапанов составляет до 16 бар или 232 фунта на кв. дюйм. Корпус и шар клапанов изготовлены из нержавеющей стали 316, обладающей высокой коррозионной стойкостью. Эти клапаны подходят для широкого спектра сред, таких как вода, пар, масло, сжатый воздух, топливо, растворители и агрессивные среды. Высококачественные материалы и уплотнения из PTFE/FKM обеспечивают диапазон рабочих температур от -20 до 200 °C (от -4 до 392°F). Длина клапанов соответствует стандарту DIN 3202-F4 и от DN 150 до DIN 3202-F5. Помимо фланцев для соединения с трубопроводными системами, эти клапаны оснащены фланцем ISO 5211. Этот фланец обеспечивает монтаж электрического или пневматического привода. Все клапаны оснащены запираемой ручкой. Эти шаровые краны имеют полный проход и обеспечивают максимальную скорость потока при минимальном падении давления. Клапаны Tameson серии BL2SH-AMF отличаются длительным сроком службы.

Загрузки

Руководство bl2sh-amf

pdf

Технические характеристики

Размер соединения

Ду 80

Материал

Нержавеющая сталь

Материал уплотнения

Тефлон (ПТФЭ)

Операция

Ручка

Рекомендуется для

Вода (до 60°C), масло, воздух, топливо, растворители

Макс. перепад давления при 20 °C (бар)

16

Тип соединения

Фланец

Качество материала

Нержавеющая сталь 316 (1.4408)

Отверстие клапана

80

Значение Kv (м3/ч)

905

Минимальная температура (°C)

-20

Макс. температура (°C)

200

Конструкция корпуса

2-компонентный

ISO 5211 Тип фланца

Фланец F07

Стандарт

DIN 3202-F4 / EN558-1 Строка 14 (длина)

Модель

Прямо

Шарка

Тефлон (PTFE)

Материал Шарик

Окрашенная сталь

Класс

PN 16

Класс

PN 16

. Класс сжатия изделия

PN 16

Материал ручки

Нержавеющая сталь 316 (1. 4401)

Материал уплотнения шпинделя

FKM (FPM)

Полнопроходной

Да

Принадлежности

Фланшкугельхан DN80 Reihe-1 — Große Auswahl

Фланцевый шаровой кран DN 80, соединение в соотв. по DIN PN40, монтажная длина EN 558-1, серия 1 (F1), уплотнение шара из TFM1600 (ПТФЭ), шар и корпус из нержавеющей стали (1.4408), допуск: TA-Luft, Firesafe Design, ATEX, AD2000- A4 с ручным рычагом

Номинальная ширина:	DN80 3 дюйма
Соединение:	Фланец PN16 , Фланец PN25 , Фланец PN40
Дизайн:	2 пути
Лицевая длина:	EN 558-1 серия 1
Материал шарика:	Нержавеющая сталь (1. 4408)
Шаровое уплотнение:	TFM 1600 (ПТФЭ)
Корпус:	Нержавеющая сталь (1.4408)
Активация :	Ручной рычаг
Сертификат:	TA Air, пожаробезопасный, AD2000-A4
Опция:	Полный проход
В наличии:	В наличии

Кран шаровой Fergo Х255-SSTLF-DN80-F1

Фланцевое соединение по DIN PN40
Строительная длина: EN 558-1 (базовая серия 1)/согл.
