Краны шаровые КШ, КШЗ, КШН (КШЦ, КШВН)

Кран шаровой КШЗ, КШН (Кран шаровой КШ, КШЦ, КШВН) предназначен для оперативного перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ.

ТУ 3742-003-79560377-2009

Конструкция крана позволяет держать давление в любом направлении. Кран может устанавливаться над или под рабочей трубой. Тарельчатое пружинное кольцо гарантирует надежное уплотнение. Кран рассчитан на стандартное рабочее давление 70 МПа, но по заявке потребителя могут быть изготовлены конструкции, рассчитанные и на более высокие давления.

Шаровой кран, устанавливаемый ниже рабочей трубы.

Шаровой кран, как правило, с правой резьбой (пример обозначения крана: КШЗ-102, КШЦ-120, КШЗ-133, КШЦ-155), устанавливаемый на нижнем конце рабочей трубы, предотвращает потери бурового раствора при ее отсоединении от бурильной колонны, к тому же в результате не так сильно загрязняется пол буровой и подвышечное основание. Наружный диаметр корпуса крана позволяет ему свободно проходить через сборку превенторов.

Шаровой кран, устанавливаемый выше рабочей трубы.

Шаровой кран, как правило, имеющий левую резьбу (пример обозначения крана: КШЗ-102Л, КШЦ-120Л, КШЗ-133Л, КШЦ-155Л), устанавливается на верхнем конце рабочей трубы. Располагаемый между рабочей трубой и вертлюгом кран в любой момент надежно перекрывает течение флюида в бурильной колонне. В комплекте с краном поставляется ключ управляющий и ключ для разборки крана. Кран имеет фиксатор поворота управляющего штока, что повышает его долговечность.

Шаровой предохранительный кран КШ, КШН.

Шаровой предохранительный кран (пример обозначения крана: КШН-60, КШН-73, КШ-89-73), предназначен для установки в бурильной трубе или колонне НКТ на уровне пола буровой для быстрого перекрытия скважины в случае выброса.

КРАНЫ ШАРОВЫЕ КШЗ, КШН исполнение К-2

Дополнительная информация

№ п/п	Шифр изделия	Аналог КШЦ	Грузоподъ- емность, т	Присоединит. резьба	Габариты, мм		Рабочее давление, МПа	Диаметр внутреннего прохода, мм
					Диам.	Длина
ГОСТ 28487-90
1.	КШЗ-73-70	КШЦ-86	80	З-73	86	300	70	28
2.	КШЗ-73Л-70			З-73LH (Левая)
3.	КШЗ-76-70	КШЦ-105	107	3-76	105	310	70	28
4.	КШЗ-76Л-70			3-76LH (Левая)
5.	КШЗ-86-70	КШЦ-108	114	3-86	108	320	70	36
6.	КШЗ-86Л-70			3-86LH (Левая)
7.	КШЗ-88-70	КШЦ-108	155	3-88	108	320	70	36
8.	КШЗ-88Л-70			3-88LH (Левая)
9.	КШЗ-102-70	КШЦ-120	114	3-102	130	360	70	50
10.	КШЗ-102Л-70			3-102LH (Левая)
11.	КШЗ-108-70	КШЦ-133	120	3-108	133	380	70	50
12.	КШЗ-108Л-70			3-108LH (Левая)
13.	КШЗ-117-70	КШЦ-140	263	3-117	140	400	70	50
14.	КШЗ-117Л-70			З-117LH (Левая)
15.	КШЗ-121-70	КШЦ-146	190	3-121	146	420	70	58
16.	КШЗ-121Л-70			3-122LH (Левая)
17.	КШЗ-122-70	КШЦ-146	190	3-122	146	420	70	58
18.	КШЗ-122Л-70			3-122LH (Левая)
19	КШЗ-133-70	КШЦ-155	195	3-133	155	430	70	62
20.	КШЗ-133Л-70			3-133LH (Левая)
21.	КШЗ-147-70	КШЦ-178	270	3-147	178	460	70	70
22.	КШЗ-147Л-70			3-147LH (Левая)
23.	КШЗ-152-70	КШЦ-197	400	3-152	197	460	70	78
24.	КШЗ-152Л-70			3-152LH (Левая)
ГОСТ 633-80
25.	КШН-60-70	КШ-60	30	НКТ 60	73	250	70	24
26.	КШН-73-70	КШ-89-73	50	НКТ 73	89	270	70	38
27.	КШН-89-70	КШ-89	60	НКТ 89	108	310	70	47
28.	КШН-102-70	КШ-102	90	НКТ 102	120,6	350	70	50
29.	КШН-114-70	КШ-114	110	НКТ 114	132	380	70	60





Следующая >Клапаны обратные КОШЗ, КОШТ

xn—-itbxofdje7e.xn--p1ai

Краны запорные шаровые КШЗ — ООО «Запсибпроммаш»

НАЗНАЧЕНИЕ

Краны шаровые типа КШ предназначены для оперативного перекрытия и герметизации трубного канала бурильного инструмента в целях предупреждения возникновения открытых фонтанов или в процессе их ликвидации при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая среда — нефть, газ, газоконденсат, вода, раствор СаСl2, буровые растворы. Краны изготавливается с правой или левой присоединительной резьбой. Присоединительная резьба НКТ по ГОСТ 633-80 и замковая по ГОСТ 28487-90. Климатическое исполнение УХЛ, рабочее давление клапана 21, 35 и 70 МПа. Конструкция кранов шаровых обеспечивает оперативное перекрытие и герметизацию трубного канала буровой колонны вручную. Краны шаровые выпускаются в коррозионностойком исполнении К1, К2, К3 по ГОСТ 13846-89.

НОМЕНКЛАТУРНЫЙ ПЕРЕЧЕНЬ

№	Наименование
1	1 КШ-50х21.000 Кран шаровой
2	1 КШ-60х21 Кран шаровой замковый
3	1 КШ-62х21.000 Кран шаровой замковый
4	3 КШ-50х21 Кран шаровой замковый
5	3 КШ-60х21-50 Кран шаровой замковый
6	3 КШ-62х21.000 Кран шаровой замковый
7	КШ-60.35.30.000 Кран шаровой
8	КШ-60.35.30.000-М  Кран шаровой
9	КШ-73-21.00.000
10	КШ-73Вх35-38.000 Кран шаровой (М-Н)
11	КШ-73Вх35-38.000-М Кран шаровой (М-М)
12	КШ-73х21-32.000
13	КШ-73х21-38.000 Кран шаровой (М)
14	КШ-73х21.000
15	КШ-73х35-38.000 Кран шаровой (М-Н)
16	КШ-89Вх21-40.000 НКТ Кран шаровой
17	КШ-89Вх35-47.000 Кран шаровой
18	КШ-89х21-40.000 НКТ Кран шаровой
19	КШ-89х21-47.000 Кран шаровой
20	КШ-114
21	КШ-114х35-59.000 Кран шаровой
22	КШЗ-73х35-30.000 Кран шаровой замковый
23	КШЗ-76х35-28.000 Кран шаровой
24	КШЗ-83х35-38.000 Кран шаровой
25	КШЗ-86х21-50.000 Кран шаровой
26	КШЗ-86х35-38.000 Кран шаровой
27	КШЗ-88х35-36.000 Кран шаровой
28	КШЗ-94х35.000 Кран шаровой
29	КШЗ-102.122х35-50.000 Кран шаровой
30	КШЗ-102х35-42.000 Кран шаровой
31	КШЗ-108х35.000 Кран шаровой
32	КШЗ-122х35-59.000 Кран шаровой
33	КШЗ-133х35-62.000 Кран шаровой
34	КШЗ-147х35-72.000 Кран шаровой замковый
35	КШЗ-152х35-78.000 Кран шаровой

Вся предлагаемая продукция сертифицирована и соответствует ГОСТ и ТУ.

По запросу мы вышлем Вам прайс-лист и полный перечень продукции, которую изготавливает наша компания.

zapsibprommash.ru

Краны шаровые замковые КШЗ

Доставка транспортной компанией по России от 3 дней (из наличия)

Заявка

Описание

Краны шаровые КШ, изготавливаемые в модификациях КШЗ (с замковой резьбой) и КШ (с резьбой НКТ), предназначены для оперативного перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также трубного канала НКТ при проведении ремонтных и аварийных работ. Краны шаровые КШЗ выпускаются с присоединительными резьбами как с правым, так и левым направлением витков. Конструкция крана позволяет держать давление в любом направлении. Кран может устанавливаться над или под рабочей трубой. Тарельчатое пружинное кольцо гарантирует надежное уплотнение.

Кран шаровый замковый, устанавливаемый ниже рабочей трубы.



Шаровой кран, как правило, с правой резьбой (пример обозначения крана: КШЗ-102, КШЗ-120, КШЗ-133, КШЗ-155), устанавливаемый на нижнем конце рабочей трубы, предотвращает потери бурового раствора при ее отсоединении от бурильной колонны, к тому же в результате не так сильно загрязняется пол буровой и подвышечное основание. Наружный диаметр корпуса крана позволяет ему свободно проходить через сборку превенторов.



Кран шаровый замковый, устанавливаемый выше рабочей трубы.



Шаровой кран, как правило, имеющий левую резьбу (пример обозначения крана: КШЗ-102Л, КШЗ-120Л, КШЗ-133Л, КШЗ-155Л), устанавливается на верхнем конце рабочей трубы. Располагаемый между рабочей трубой и вертлюгом кран в любой момент надежно перекрывает течение флюида в бурильной колонне. В комплекте с краном поставляется ключ управляющий и ключ для разборки крана. Кран имеет фиксатор поворота управляющего штока, что повышает его долговечность.

Основной типоразмерный ряд

Шифр  изделия	Присоединит.  резьба
Кран шаровой КШЗ
КШЗ-73	З-73
КШЗ-73Л	З-73Л
КШЗ-76	З-76
КШЗ-76Л	З-76Л
КШЗ-86	З-86
КШЗ-86Л	З-86Л
КШЗ-88	З-88
КШЗ-88Л	З-88Л
КШЗ-102	З-102
КШЗ-102Л	З-102Л
КШЗ-108	З-108
КШЗ-108Л	З-108Л
КШЗ-117	З-117
КШЗ-117Л	З-117Л
КШЗ-121	З-121
КШЗ-121Л	З-121Л
КШЗ-122	З-122
КШЗ-122Л	З-122Л
КШЗ-133	З-133
КШЗ-133Л	З-133Л
КШЗ-147	З-147
КШЗ-147Л	З-147Л
КШЗ-152Л	З-152Л
КШЗ-152Л	З-152Л
Кран шаровой КШН
КШН-73	НКТ-73
КШН-89	НКТ-89
КШН-102	НКТ-102
КШН-114	НКТ-114



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочее давление, МПа	от 21 до 70
Давление, при котором возможно управление краном, МПа	21
Рабочая среда	нефть, газ, газоконденсат, раствор CaCl2, буровые растворы
Температура рабочей среды, °C	до +100
Присоединительная резьба КШЗ КШ, КШН	ГОСТ 28487-90 ГОСТ 633-80
Коррозионно стойкое исполнение	для среды с объемным содержанием СО2, до 6%

Шаровой кран типа КШ

1-пружинное упорное кольцо; 2-узел фиксации из 4-х секторов;

 3,8,12-защитные кольца из фторопластов; 4,9,11-резиновые уплотнительные кольца;

5-упор; 6-седло нижнее; 7-тарельчатая пружина; 10-шайба антифрикционная;

13-шпиндель; 14-шаровой запорный орган; 15-седло верхнее; 16-кольцо; 17-корпус

ngi-t.ru

КШЗ Кран шаровой | Кран шаровой КШЗ



Кран шаровый КШ предназначен для оперативного перекрытия и герматизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ.

Конструкция КШ обеспечивает проведение его текущего ремонта в полевых условиях.

Климатическое исполнение — УХЛ, категория размещения при эксплуатации — 1 по ГОСТ 15150-69.

Рабочая среда — буровые растворы, нефть, газ, конденсат.

Технические параметры КШ:

Обозначение КШ	Рабочее давление, МПа	Грузоподъем ность, кН	Давление, при котором возможно открытие без противо-давления, МПа	Мах момент на ключе yпpaвления при давл. 21МПа,Нм	Присоединительная резьба ниппельной и муфтовойчасти по ГОСТ 28487-90	Привод КШ	Фиксация положения шара	Диаметр Внутреннего канала, мм	Габаритные размеры без ниппеля и муфты- заглушек:		Масса, кг
									диаметр, мм	длина, мм
КШЗ-73х70 КШЗ-73Лх70*	70	800	21	150	3-73 3-73LH (Левая)	Ручной	Упорами	28	86	300	10
КШЗ-76х70 КШЗ-76Лх70*	70	1070	21	150	3-76 3-76LH (Левая)	Ручной	Упорами	28	105	360	29
КШЗ-86х70 КШЗ-86Лх70*	70	1140	21	250	3-86 3-86LH (Левая)	Ручной	Упорами	38	108	360	28
КШЗ-88х70 КШЗ-88Лх70*	70	1550	21	250	3-88 3-88LH (Левая)	Ручной	Упорами	36	108	400	29
КШЗ-102х70 КШЗ-102ЛХ70*	70	1140	21	400	3-102 3-102LH (Левая)	Ручной	Упорами	50	130	465	40
КШЗ-117Х70 КШЗ-117Лх70	70	2630	21	600	3-117 з-117LH (Левая)	Ручной	Упорами	50	140	440	50
КШЗ-122х70 КШЗ-122ЛХ70*	70	1900	21	450	3-122 3-122LH (Левая)	Ручной	Упорами	58	146	440	30
КШЗ-133х70 КШЗ-133Лх70*	70	1950	21	700	3-133 3-133LH (Левая)	Ручной	Упорами	62	155	475	48
КШЗ-147х70 КШЗ-147ЛХ70*	70	2700	21	850	3-147 3-147LH (Левая)	Ручной	Упорами	70	178	510	62
КШЗ-152х70 КШЗ-152Лх70*	70	4000	21	1100	3-152 3-152LH (Левая)	Ручной	Упорами	78	197	510	62

afk-zms.ru

Кран КШЗ

Поиск по сайту: новости

краны КШЗ Тип: кран шаровый запорный. Кран КШЗ применяют в качестве запорного устройства на трубопроводах подачи жидких и газообразных сред в спиртовой, ликероводочной, пищевой, химической,  нефтехимической промышленности.   Кран КШЗ применяется в рабочих средах несодержащих механические примеси и невызывающих коррозию крана и особенно шаровой пробки. Аббревиатура КШЗ обозначает: кран шаровый запорный. В зависимости от типа присоединения крана к трубопроводу, к аббревиатуре добовляются буквы: м (муфтовый), ф (фланцевый), к (межфланцевый), пр (приварной). Основные технические данные шаровых кранов КШЗ Максимальное рабочее давление, PN: до 16 кг/см2 (1,6 МПа). Рабочая температура: до 185 °С. Рабочая среда: вода, спирт, масло (растительное, моторное, гидравлическое, трансформаторное), растворители, нефтепродукты, продукты химического производства (щелочи, кислоты), к которым материал проточной части химически стоек. Направление потока рабочей среды: любое. Управление: ручное, осуществляется поворотом ручки на 90°. Пространственное положение крана: на трубопроводе произвольное. Класс герметичности затвора: А по ГОСТ 9544-93. Вид климатического исполнения: ГОСТ 15150-69 УХЛ 2. Перечень рабочих сред применяемых для работы с кранами КШЗ Кран нержавеющий КШЗ применяют для пищевых сред, а именно: вода, вода минеральная, растительные и минеральные масла, спирт, барда, патока, пиво, молочные среды, соки, кофе, водка, виски, вино и моногие другие среды. Кран применяют для нефтепродуктов, а именно: — для ацетона, ацетилена, бензина, бензола, керосина, нефтяного масла, мазута, дизельного топлива, дегтя, скипидара и других нефтепродуктов. Кран применяется для кислот, а именно: — азотной 65%, серной 50%, сернистой, соляной 50%, уксусной, углекислоты, фосфорной, хромовой, лимонной, молочной, малеиновой, муравьиной, бутиратовой, борной, винной, ацетоновой, олеиновой, салициловой. Кран применяется для щелочей, а именно: — для хлоридов, карбонатов, брамиды, хлорбензин, хлорин, диоксиды, фториды, гидрооксиды, нитраты, сульфаты, и других. Кран применяется так же для прочих сред, а именно: — для воздуха, пропана, кислорода, водорода, гликоля, пара, серы, тэтраэтила, свинца, мочевины, смолы, эфира, природного газа. Модификации шаровых кранов КШЗ Кран КШЗ бывет четырёх исполниний. Каждое исполнение отличается друг от друга типом присоединения к трубопроводу и номинальным размером (диаметром).   Муфтовый тип КШЗм Приварной тип КШЗпр Межфланцевый тип КШЗк Фланцевый тип КШЗф   DN: 15, 20, 25, 32, 40, 50 DN: 32, 40, 50, 65, 80, 100 DN: 15, 20, 25, 32, 40, 50, 65, 80, 100 DN: 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 Материалы основных деталей кранов КШЗ № Наименование Материалы основные Позиция Наименование Материалы основные 1 Корпус Сталь 12Х18Н9ТЛ 7 Шпиндель Сталь 14х17Н2 2 Пробка шаровая Сталь 12х18Н10Т 8 Гайка Сталь 20х13 3 Ручка Сталь 12Х18Н9ТЛ 9 Кольцо Сталь 12х18Н10Т 4 Седло Фторопласт-4 10 Уплотнительное кольцо Фторопласт-4 5 Кольцо Сталь 12Х18Н9ТЛ 11 Кольцо Сталь 12х18Н10Т 6 Уплотнительное кольцо Фторопласт-4 12 Уплотнительное кольцо Фторопласт-4 13 Шпилька Сталь 20х13 Срок службы и хранение шаровых кранов КШЗ Кран нержавеющий КШЗ должен эксплуатироваться на средах и при давлениях предусмотренных технической документацией и настоящим ТУ. Кран КШЗ относится к классу ремонтируемых, восстанавливаемых изделий с нерегламентированной дисциплиной восстановления и вынужденной продолжительностью эксплуатации. Полный средний ресурс: 5000 циклов. Полный срок службы крана: не менее 10 лет. Хранение нержавеющих кранов должно осуществляться в закрытом помещении или под навесом при температуре окружающей среды от -40 до + 40 С. Гарантийный срок службы крана 18 месяцев с момента ввода изделия в эксплуатацию при наработке, не превышающей количества циклов, указанных в паспорте изделия, но не более 2-х лет после отгрузки заказчику.

komarma.ru

Краны шаровые запорные и буровые обратные клапана. Прайс-лист, цены от производителя.

№	Наименование	Обозначение	Единица	Цена с НДС
1	Кран шаровой замковый	КШЗ – 73х21	шт.	15 163,00
2	Кран шаровой замковый	КШЗ – 73х35	шт.	15 989,00
3	Кран шаровой замковый	КШЗ – 73х70	шт.	16 933,00
4	Кран шаровой замковый	КШЗ – 76х21	шт.	16 461,00
5	Кран шаровой замковый	КШЗ – 76х35	шт.	16 933,00
6	Кран шаровой замковый	КШЗ – 76х70	шт.	17 877,00
7	Кран шаровой замковый	КШЗ – 83х21	шт.	17 169,00
8	Кран шаровой замковый	КШЗ – 83х35	шт.	17 759,00
9	Кран шаровой замковый	КШЗ – 83х70	шт.	18 467,00
10	Кран шаровой замковый	КШЗ – 86х21	шт.	17 759,00
11	Кран шаровой замковый	КШЗ – 86х35	шт.	18 467,00
12	Кран шаровой замковый	КШЗ – 86х42	шт.	19 293,00
13	Кран шаровой замковый	КШЗ – 86х70	шт.	20 591,00
14	Кран шаровой замковый	КШЗ – 88х21	шт.	18 703,00
15	Кран шаровой замковый	КШЗ – 88х35	шт.	19 411,00
16	Кран шаровой замковый	КШЗ – 88х70	шт.	20 591,00
17	Кран шаровой замковый	КШЗ – 94х21	шт.	21 889,00
18	Кран шаровой замковый	КШЗ – 94х35	шт.	22 715,00
19	Кран шаровой замковый	КШЗ – 94х70	шт.	23 659,00
20	Кран шаровой замковый	КШЗ – 102х21	шт.	24 013,00
21	Кран шаровой замковый	КШЗ – 102х35	шт.	24 603,00
22	Кран шаровой замковый	КШЗ – 102х70	шт.	25 665,00
23	Кран шаровой замковый	КШЗ – 108х21	шт.	24 957,00
24	Кран шаровой замковый	КШЗ – 108х35	шт.	25 783,00
25	Кран шаровой замковый	КШЗ – 108х70	шт.	26 845,00
26	Кран шаровой замковый	КШЗ – 117х21	шт.	25 783,00
27	Кран шаровой замковый	КШЗ – 117х35	шт.	26 491,00
28	Кран шаровой замковый	КШЗ – 117х70	шт.	27 671,00
29	Кран шаровой замковый	КШЗ – 121х21	шт.	27 081,00
30	Кран шаровой замковый	КШЗ – 121х35	шт.	28 261,00
31	Кран шаровой замковый	КШЗ – 121х70	шт.	29 087,00
32	Кран шаровой замковый	КШЗ – 122х21	шт.	27 435,00
33	Кран шаровой замковый	КШЗ – 122х35	шт.	28 497,00
34	Кран шаровой замковый	КШЗ – 122х70	шт.	29 559,00
35	Кран шаровой замковый	КШЗ – 133х21	шт.	29 087,00
36	Кран шаровой замковый	КШЗ – 133х35	шт.	29 677,00
37	Кран шаровой замковый	КШЗ – 133х70	шт.	30 621,00
38	Кран шаровой замковый	КШЗ – 147х21	шт.	31 565,00
39	Кран шаровой замковый	КШЗ – 147х35	шт.	32 391,00
40	Кран шаровой замковый	КШЗ – 147х70	шт.	33 571,00
41	Кран шаровой замковый	КШЗ – 152х21	шт.	34 515,00
42	Кран шаровой замковый	КШЗ – 152х35	шт.	35 577,00
43	Кран шаровой замковый	КШЗ – 152х70	шт.	36 639,00

xn--d1abab4ahm1ar.xn--p1ai

Краны шаровые нержавеющие КШЗ, всех марок.

Область применения

Применяются в качестве запорного устройства на трубопроводах подачи жидких и газообразных сред в спиртовой, ликероводочной, пищевой, химической, нефтехимической промышленности.

Направление потока – любое.

Управление – ручное, осуществляется поворотом ручки на 90°.

Пространственное положение крана на трубопроводе произвольное, устанавливается (под приварку) патрубок – трубопровод.

Рабочая температура – до 185°С.

Давление – до 16 атм (1,6 МПа).

Среда – вода, спирт, масло (растительное, моторное, гидравлическое, трансформаторное), растворители, нефтепродукты, продукты химического производства (щелочи, кислоты), к которым материал проточной части химически стоек.

Класс герметичности — А по ГОСТ 9544-93.

Сертификат соответствия № РОСС RU АЯ 45.ВО1115 от 22.06.1999.

Гигиенический сертификат № 68.1.3.370.П.278.6.99 от 15.08.1999.

Обозначение кранов нержавеющих под приварку

КШЗ 16 – 50 Р – Пр – Л

КШЗ – кран шаровой запорный

16 (1,6) – давление, атм (МПа)

50 – Условный проход

Р – ручной привод

Пр – Приварной патрубок

Л – Литой

Конструкция, габаритные и присоединительные размеры кранов нержавеющих КШЗ

№	Наименование	материал	№	Наименование	материал
1	Корпус	12Х18Н9ТЛ	7,11,13	Уплотнительное кольцо	Фторопласт-4
2	Патрубок	12Х18Н9ТЛ	8	Шпиндель	14Х17Н2
3	Пробка шаровая	12Х18Н10Т	9	Гайка	20Х13
4	Ручка	12Х18Н9ТЛ	10,12	Кольцо	12Х18Н10Т
5	Седло	Фторопласт-4	14	Шпилька	20Х13
6	Кольцо	12Х18Н9ТЛ

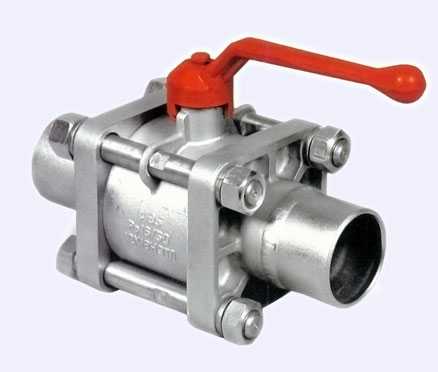

Кран шаровой нержавеющий под приварку (см. рис) состоит из корпуса (1) и боковых патрубков (2), соединенных между собой шпильками (14). Металлические кольца (7) внутри корпуса (1) прижимают фторопластовые уплотнения (5) к плавающему (3). Противовылетающий шпиндель (8) уплотнен прокладками (12) и (13). Переключение крана производится вручную поворотом ручки (4) на 90°.

Наименование	Размеры, мм								Масса, кг
	Ду	Дн	S	L	L1	H	H1	B
КШЗ 16-32 Р-Пр-Л	32	38	3,5	180	155	97,5	138	82	2,96
КШЗ 16-40 Р-Пр-Л	40	45	3,5	200	155	104	149	90	4,1
КШЗ 16-50 Р-Пр-Л	50	57	3,5	230	155	113	166	106	5,7
КШЗ 16-65 Р-Пр-Л	65	76	4,0	290	250	134	196	125	8,9
КШЗ 16-80 Р-Пр-Л	80	89	4,5	310	250	143	213	140	12,0
КШЗ 16-100 Р-Пр-Л	100	108	5	350	350	168	273	210	20,7
