Кран шаровой кшз: Кран шаровой КШ (КШД, КШН, КШЗ, КШЗ, КОШ)

Кран шаровой КШЗ (Кран шаровой КШЦ)

КШЗ-73Р1

КШЗ-102Р1

КШЗ-108Р1

КШЗ-133Р1

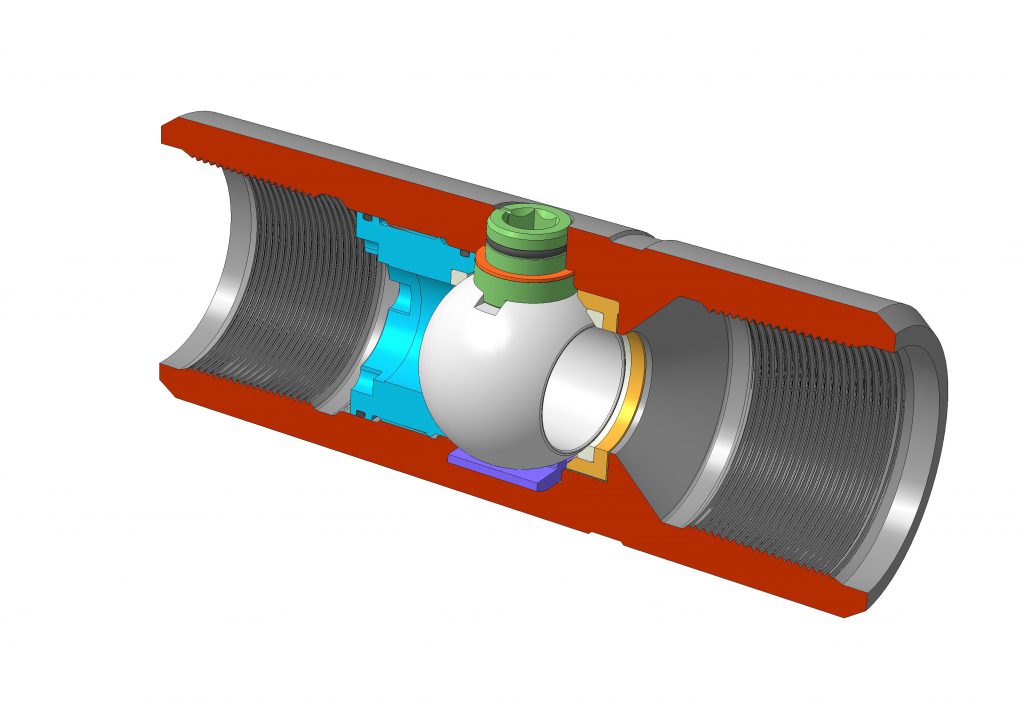

Краны шаровые для колонны бурильных труб с замковой резьбой типа КШЗ-Р1

Схема открытия и закрытия крана.

Кран шаровой КШЗ (Кран шаровой КШЦ) предназначен для оперативного перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ. ТУ 3661-001-79560377-2009

Конструкция крана позволяет держать давление в любом направлении. Кран может устанавливаться над или под рабочей трубой. Тарельчатое пружинное кольцо гарантирует надежное уплотнение. Кран рассчитан на стандартное рабочее давление 70 МПа, но по заявке потребителя могут быть изготовлены конструкции, рассчитанные и на более высокие давления.

Отзывы о продукции

Наименование	КШЗ-65Р1	КШЗ-66Р1	КШЗ-73Р1	КШЗ-76Р1	КШЗ-86Р1
Аналог	КШЦ-77Р1	КШЦ-80Р1	КШЦ-86Р1	КШЦ-95Р1	КШЦ-108Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	700 (70)	700 (70)	800 (80)	1070 (107)	1140 (114)
Масса, кг	6	6	9	11	15
Длина, мм	263	263	283	308	331
Наружный диаметр, мм	77	80	86	95	108
Проходной диаметр, мм	25	25	28	28	36
Присоединительная резьба, ГОСТ 28487	З-65	З-66	З-73	З-76	З-86
Форма профиля резьбы, ГОСТ 28487	IV	I	IV	I	IV
Зарубежный аналог резьбы по стандарту API 7	NC-23	2 3/8 Reg	NC-26 (2 3/8 IF)	2 7/8 Reg	NC-31 (2 7/8 IF)
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)
Рисунок	2	1	2	1	2

Возможно сероводородостойкое исполнение К2 и К3

Наименование	КШЗ-65Р1	КШЗ-66Р1	КШЗ-73Р1	КШЗ-76Р1	КШЗ-86Р1
Аналог	КШЦ-77Р1	КШЦ-80Р1	КШЦ-86Р1	КШЦ-95Р1	КШЦ-108Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	700 (70)	700 (70)	800 (80)	1070 (107)	1140 (114)
Масса, кг	6	6	9	11	15
Длина, мм	263	263	295	308	331
Наружный диаметр, мм	77	80	86	95	108
Проходной диаметр, мм	25	25	28	28	36
Присоединительная резьба, ГОСТ 28487	З-65	З-66	З-73	З-76	З-86
Форма профиля резьбы, ГОСТ 28487	IV	I	IV	I	IV
Зарубежный аналог резьбы по стандарту API 7	NC-23	2 3/8 Reg	NC-26 (2 3/8 IF)	2 7/8 Reg	NC-31 (2 7/8 IF)
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)
Рисунок	2	1	2	1	2

Возможно сероводородостойкое исполнение К2 и К3





Рис. 1Рис. 2Рис. 3Рис. 4



Наименование	КШЗ-88Р1	КШЗ-102Р1	КШЗ-108Р1	КШЗ-117Р1	КШЗ-122Р1	КШЗ-133Р1	КШЗ-147Р1	КШЗ-152Р1
Аналог	КШЦ-88Р1	КШЦ-120Р1	КШЦ-133Р1	КШЦ-140Р1	КШЦ-146Р1	КШЦ-155Р1	КШЦ-178Р1	КШЦ-197Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)	от 21 (210) до 105 (1050)	от 21 (210) до 105 (1050)	от 21 (210) до 105 (1050)	от 21 (210) до 105 (1050)	от 21 (210) до 105 (1050)	от 21 (210) до 105 (1050)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	1200 (120)	1600 (160)	1700 (170)	2100 (210)	2200 (220)	2500 (250)	2700 (270)	4000 (400)
Масса, кг	16	22	27	30	34	37	58	77
Длина, мм	343	388	413	403	428	433	490	508
Наружный диаметр, мм	108	120	133	140	146	155	178	197
Проходной диаметр, мм	36	50	50	50	58	62	70	75
Присоединительная резьба, ГОСТ 28487	З-88	З-102	З-108	З-117	З-122	З-133	З-147	З-152
Форма профиля резьбы, ГОСТ 28487	I	IV	IV	I	IV	IV	III	III
Зарубежный аналог резьбы по стандарту API 7	3 1/2 Reg	NC-38 (3 1/2 IF)	NC-40 (4 FH)	4 1/2 Reg	NC-46 (4 IF)	NC-50 (2 3/8 IF)	5 1/2 FH	6 5/8 Reg
Материал и покрытие деталей:	сталь 40Х ГОСТ 4543-71 с термообработкой
Температура окружающей среды, °С:	от (-40) до (+70)
Рисунок	1	2	4	3	4	4	4	4

КШЗ-65Р1
Аналог: КШЦ-77Р1

КШЗ-66Р1
Аналог: КШЦ-80Р1

КШЗ-73Р1
Аналог: КШЦ-86Р1

КШЗ-76Р1
Аналог: КШЦ-95Р1

КШЗ-86Р1
Аналог: КШЦ-108Р1

КШЗ-88Р1
Аналог: КШЦ-88Р1

КШЗ-102Р1
Аналог: КШЦ-120Р1

КШЗ-108Р1
Аналог: КШЦ-133Р1

КШЗ-117Р1
Аналог: КШЦ-140Р1

КШЗ-122Р1
Аналог: КШЦ-146Р1

КШЗ-133Р1
Аналог: КШЦ-155Р1

КШЗ-147Р1
Аналог: КШЦ-178Р1

КШЗ-152Р1
Аналог: КШЦ-197Р1

Кран шаровый КШЗ-65Р1

Аналог КШЦ	КШЦ-77Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	700 (70)
Масса, кг:	6
Длина, мм	263
Наружный диаметр, мм	77
Проходной диаметр, мм	25
Присоединительная резьба, ГОСТ 28487	З-65
Форма профиля резьбы, ГОСТ 28487	IV
Зарубежный аналог резьбы по стандарту API 7	NC-23
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-66Р1

Аналог КШЦ	КШЦ-80Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	700 (70)
Масса, кг:	9
Длина, мм	263
Наружный диаметр, мм	80
Проходной диаметр, мм	25
Присоединительная резьба, ГОСТ 28487	З-66
Форма профиля резьбы, ГОСТ 28487	I
Зарубежный аналог резьбы по стандарту API 7	2 3/8 Reg
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-73Р1

Аналог КШЦ	КШЦ-86Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	800 (80)
Масса, кг:	9
Длина, мм	283
Наружный диаметр, мм	86
Проходной диаметр, мм	28
Присоединительная резьба, ГОСТ 28487	З-73
Форма профиля резьбы, ГОСТ 28487	IV
Зарубежный аналог резьбы по стандарту API 7	NC-26 (2 3/8 IF)
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-76Р1

Аналог КШЦ	КШЦ-95Р1
Рабочее давление, МПа (атм)	от 35 до 105
Грузоподъёмность, кН (тс)	1070 (107)
Масса, кг:	11
Длина, мм	308
Наружный диаметр, мм	95
Проходной диаметр, мм	28
Присоединительная резьба, ГОСТ 28487	З-76
Форма профиля резьбы, ГОСТ 28487	I
Зарубежный аналог резьбы по стандарту API 7	2 7/8 Reg
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-86Р1

Аналог КШЦ	КШЦ-108Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	1140 (114)
Масса, кг:	15
Длина, мм	331
Наружный диаметр, мм	108
Проходной диаметр, мм	36
Присоединительная резьба, ГОСТ 28487	З-86
Форма профиля резьбы, ГОСТ 28487	IV
Зарубежный аналог резьбы по стандарту API 7	NC-31 (2 7/8 IF)
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-88Р1

Аналог КШЦ	КШЦ-88Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	1200 (120)
Масса, кг:	16
Длина, мм	343
Наружный диаметр, мм	108
Проходной диаметр, мм	36
Присоединительная резьба, ГОСТ 28487	З-88
Форма профиля резьбы, ГОСТ 28487	I
Зарубежный аналог резьбы по стандарту API 7	3 1/2 Reg
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-102Р1

Аналог КШЦ	КШЦ-120Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	1600 (160)
Масса, кг:	22
Длина, мм	388
Наружный диаметр, мм	120
Проходной диаметр, мм	50
Присоединительная резьба, ГОСТ 28487	З-102
Форма профиля резьбы, ГОСТ 28487	IV
Зарубежный аналог резьбы по стандарту API 7	NC-38 (3 1/2 IF)
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-108Р1

Аналог КШЦ	КШЦ-133Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	1700 (170)
Масса, кг:	27
Длина, мм	413
Наружный диаметр, мм	133
Проходной диаметр, мм	50
Присоединительная резьба, ГОСТ 28487	З-108
Форма профиля резьбы, ГОСТ 28487	IV
Зарубежный аналог резьбы по стандарту API 7	NC-40 (4 FH)
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-117Р1

Аналог КШЦ	КШЦ-140Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	2100 (210)
Масса, кг:	30
Длина, мм	403
Наружный диаметр, мм	140
Проходной диаметр, мм	50
Присоединительная резьба, ГОСТ 28487	З-117
Форма профиля резьбы, ГОСТ 28487	I
Зарубежный аналог резьбы по стандарту API 7	4 1/2 Reg
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-122Р1

Аналог КШЦ	КШЦ-146Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	2200 (20)
Масса, кг:	34
Длина, мм	428
Наружный диаметр, мм	148
Проходной диаметр, мм	58
Присоединительная резьба, ГОСТ 28487	З-122
Форма профиля резьбы, ГОСТ 28487	IV
Зарубежный аналог резьбы по стандарту API 7	NC-46 (4 IF)
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-133Р1

Аналог КШЦ	КШЦ-155Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	2500 (250)
Масса, кг:	37
Длина, мм	433
Наружный диаметр, мм	155
Проходной диаметр, мм	62
Присоединительная резьба, ГОСТ 28487	З-133
Форма профиля резьбы, ГОСТ 28487	IV
Зарубежный аналог резьбы по стандарту API 7	NC-50 (2 3/8 IF)
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-147Р1

Аналог КШЦ	КШЦ-178Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	2700 (270)
Масса, кг:	58
Длина, мм	490
Наружный диаметр, мм	178
Проходной диаметр, мм	70
Присоединительная резьба, ГОСТ 28487	З-147
Форма профиля резьбы, ГОСТ 28487	III
Зарубежный аналог резьбы по стандарту API 7	5 1/2 FH
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

Кран шаровый КШЗ-152Р1

Аналог КШЦ	КШЦ-197Р1
Рабочее давление, МПа (атм)	от 21 (210) до 105 (1050)
Грузоподъёмность, кН (тс)	4000 (400)
Масса, кг:	77
Длина, мм	508
Наружный диаметр, мм	197
Проходной диаметр, мм	75
Присоединительная резьба, ГОСТ 28487	З-152
Форма профиля резьбы, ГОСТ 28487	III
Зарубежный аналог резьбы по стандарту API 7	6 5/8 Reg
Материал и покрытие деталей:	Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности.
Температура окружающей среды, °С:	от (-40) до (+70)

Возможно сероводородостойкое исполнение К2 и К3

КШЗ Кран шаровой | Кран шаровой КШЗ

Главная » Продукция » Кран шаровой для бурильных труб КШ — 3 x 73 » Кран шаровой КШЗ, Кран шаровой КШЗ



Кран шаровый КШ предназначен для оперативного перекрытия и герматизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ.

Конструкция КШ обеспечивает проведение его текущего ремонта в полевых условиях.

Климатическое исполнение — УХЛ, категория размещения при эксплуатации — 1 по ГОСТ 15150-69.

Рабочая среда — буровые растворы, нефть, газ, конденсат.

Технические параметры КШ:

Обозначение КШ	Рабочее давление, МПа	Грузоподъем ность, кН	Давление, при котором возможно открытие без противо-давления, МПа	Мах момент на ключе yпpaвления при давл. 21МПа,Нм	Присоединительная резьба ниппельной и муфтовойчасти по ГОСТ 28487-90	Привод КШ	Фиксация положения шара	Диаметр Внутреннего канала, мм	Габаритные размеры без ниппеля и муфты- заглушек:		Масса, кг
									диаметр, мм	длина, мм
КШЗ-73х70 КШЗ-73Лх70*	70	800	21	150	3-73 3-73LH (Левая)	Ручной	Упорами	28	86	300	10
КШЗ-76х70 КШЗ-76Лх70*	70	1070	21	150	3-76 3-76LH (Левая)	Ручной	Упорами	28	105	360	29
КШЗ-86х70 КШЗ-86Лх70*	70	1140	21	250	3-86 3-86LH (Левая)	Ручной	Упорами	38	108	360	28
КШЗ-88х70 КШЗ-88Лх70*	70	1550	21	250	3-88 3-88LH (Левая)	Ручной	Упорами	36	108	400	29
КШЗ-102х70 КШЗ-102ЛХ70*	70	1140	21	400	3-102 3-102LH (Левая)	Ручной	Упорами	50	130	465	40
КШЗ-117Х70 КШЗ-117Лх70	70	2630	21	600	3-117 з-117LH (Левая)	Ручной	Упорами	50	140	440	50
КШЗ-122х70 КШЗ-122ЛХ70*	70	1900	21	450	3-122 3-122LH (Левая)	Ручной	Упорами	58	146	440	30
КШЗ-133х70 КШЗ-133Лх70*	70	1950	21	700	3-133 3-133LH (Левая)	Ручной	Упорами	62	155	475	48
КШЗ-147х70 КШЗ-147ЛХ70*	70	2700	21	850	3-147 3-147LH (Левая)	Ручной	Упорами	70	178	510	62
КШЗ-152х70 КШЗ-152Лх70*	70	4000	21	1100	3-152 3-152LH (Левая)	Ручной	Упорами	78	197	510	62

Кран КШЗ

Поиск по сайту: Сильфоны Компенсаторы Гидравлика Пневматика Насосы Стёкла, трубки Счетчики Фильтры Фитинги Приводная техника Электродвигатели Арматура общепромышленная Арматура вакуумная Арматура газовая Арматура баллонная Отопление, электрообогрев Вентиляция Резервуарное оборудование Пожарное оборудование новости Судовые компенсаторы Судовые сильфонные компенсаторы со склада Однослойные и многослойные сильфоны. Новое поступление на склад. Поступление партии однослойных и многослойных сильфонов, а также сильфонов с концевыми деталями. Сильфоны ГОСТ 21482-76 Сильфоны однослойные по ГОСТ 21482-76. Спецпредложение на насос 2НВБМ-160  Спецпредложение на насос 2НВБМ-160. Сепараторы магнитные ФММ для СОЖ Новинка каталога сепараторы магнитные ФММ предназначены для очистки минеральных масел и смазочно-охлаждающих жидкостей (СОЖ — керосин, смесь минеральных масел с керосином) от взвешенных в них магнитных частиц в смеси с немагнитными. Все новости

Главная / Арматура общепромышленная / Краны шаровые, пробковые / Кран КШЗ Назначение кранов КШЗ Купить кран КШЗ Цена и наличие: по запросу краны КШЗ Тип: кран шаровый запорный. Кран КШЗ применяют в качестве запорного устройства на трубопроводах подачи жидких и газообразных сред в спиртовой, ликероводочной, пищевой, химической,  нефтехимической промышленности.   Кран КШЗ применяется в рабочих средах несодержащих механические примеси и невызывающих коррозию крана и особенно шаровой пробки. Аббревиатура КШЗ обозначает: кран шаровый запорный. В зависимости от типа присоединения крана к трубопроводу, к аббревиатуре добовляются буквы: м (муфтовый), ф (фланцевый), к (межфланцевый), пр (приварной). Основные технические данные шаровых кранов КШЗ Максимальное рабочее давление, PN: до 16 кг/см2 (1,6 МПа). Рабочая температура: до 185 °С. Рабочая среда: вода, спирт, масло (растительное, моторное, гидравлическое, трансформаторное), растворители, нефтепродукты, продукты химического производства (щелочи, кислоты), к которым материал проточной части химически стоек. Направление потока рабочей среды: любое. Управление: ручное, осуществляется поворотом ручки на 90°. Пространственное положение крана: на трубопроводе произвольное. Класс герметичности затвора: А по ГОСТ 9544-93. Вид климатического исполнения: ГОСТ 15150-69 УХЛ 2. Перечень рабочих сред применяемых для работы с кранами КШЗ Кран нержавеющий КШЗ применяют для пищевых сред, а именно: вода, вода минеральная, растительные и минеральные масла, спирт, барда, патока, пиво, молочные среды, соки, кофе, водка, виски, вино и моногие другие среды. Кран применяют для нефтепродуктов, а именно: — для ацетона, ацетилена, бензина, бензола, керосина, нефтяного масла, мазута, дизельного топлива, дегтя, скипидара и других нефтепродуктов. Кран применяется для кислот, а именно: — азотной 65%, серной 50%, сернистой, соляной 50%, уксусной, углекислоты, фосфорной, хромовой, лимонной, молочной, малеиновой, муравьиной, бутиратовой, борной, винной, ацетоновой, олеиновой, салициловой. Кран применяется для щелочей, а именно: — для хлоридов, карбонатов, брамиды, хлорбензин, хлорин, диоксиды, фториды, гидрооксиды, нитраты, сульфаты, и других. Кран применяется так же для прочих сред, а именно: — для воздуха, пропана, кислорода, водорода, гликоля, пара, серы, тэтраэтила, свинца, мочевины, смолы, эфира, природного газа. Модификации шаровых кранов КШЗ Кран КШЗ бывет четырёх исполниний. Каждое исполнение отличается друг от друга типом присоединения к трубопроводу и номинальным размером (диаметром).   Муфтовый тип КШЗм Приварной тип КШЗпр Межфланцевый тип КШЗк Фланцевый тип КШЗф   Техническое описание Техническое описание Техническое описание Техническое описание DN: 15, 20, 25, 32, 40, 50 DN: 32, 40, 50, 65, 80, 100 DN: 15, 20, 25, 32, 40, 50, 65, 80, 100 DN: 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 Материалы основных деталей кранов КШЗ № Наименование Материалы основные Позиция Наименование Материалы основные 1 Корпус Сталь 12Х18Н9ТЛ 7 Шпиндель Сталь 14х17Н2 2 Пробка шаровая Сталь 12х18Н10Т 8 Гайка Сталь 20х13 3 Ручка Сталь 12Х18Н9ТЛ 9 Кольцо Сталь 12х18Н10Т 4 Седло Фторопласт-4 10 Уплотнительное кольцо Фторопласт-4 5 Кольцо Сталь 12Х18Н9ТЛ 11 Кольцо Сталь 12х18Н10Т 6 Уплотнительное кольцо Фторопласт-4 12 Уплотнительное кольцо Фторопласт-4 13 Шпилька Сталь 20х13 Срок службы и хранение шаровых кранов КШЗ Кран нержавеющий КШЗ должен эксплуатироваться на средах и при давлениях предусмотренных технической документацией и настоящим ТУ. Кран КШЗ относится к классу ремонтируемых, восстанавливаемых изделий с нерегламентированной дисциплиной восстановления и вынужденной продолжительностью эксплуатации. Полный средний ресурс: 5000 циклов. Полный срок службы крана: не менее 10 лет. Хранение нержавеющих кранов должно осуществляться в закрытом помещении или под навесом при температуре окружающей среды от -40 до + 40 С. Гарантийный срок службы крана 18 месяцев с момента ввода изделия в эксплуатацию при наработке, не превышающей количества циклов, указанных в паспорте изделия, но не более 2-х лет после отгрузки заказчику.

Бессвинцовый шаровой кран, Solder On Kitz Corporation of America

САПР (0) ▾

• Корзина пуста

1. Запрос файлов САПР

600CWP/150WSP
2-pc, Full Port
Solder Ends
CDA C46750
Plated / Vented Ball
PTFE Seats
O — Кольцевые уплотнения штока
MSS SP-110
3⁄8” — 3”

Информация о запросе Сравнить товары Добавить в корзину САПР Добавить в корзину для отправки PDF

859 — 038	Н/Д 3/8	Н/Д LF Кованая латунь (C46750)	Н/Д 1,04 дюйма	Н/Д 1,46 дюйма	Н/Д 0,11 кг0,25 фунта
859 — 012	Н/Д 1/2	Н/Д LF Кованая латунь (C46750)	Н/Д 1,13 дюйма	Н/Д 1,57 дюйма	Н/Д 0,14 кг0,30 фунта
859 — 034	Н/Д 3/4	Н/Д LF Кованая латунь (C46750)	Н/Д 1,37 дюйма	Н/Д 1,69 дюйма	Н/Д 0,3 кг0,75 фунта
859 — 100	Н/Д 1	Н/Д LF Кованая латунь (C46750)	Н/Д 1,64 дюйма	Н/Д 1,97 дюйма	Н/Д 0,76 кг1,67 фунта
859 — 114	Н/Д 1 1/4	Н/Д LF Кованая латунь (C46750)	н/д 1. 99 дюймов	Н/Д 2,16 дюйма	Н/Д 1,29 кг2,83 фунта
859 — 112	Н/Д 1 1/2	Н/Д LF Кованая латунь (C46750)	нет данных 2,35 дюйма	нет данных 2,52 дюйма	Н/Д 1,42 кг3,125 фунта
859 — 200	Н/Д 2	Н/Д LF Кованая латунь (C46750)	нет данных 2,85 дюйма	нет данных 2,83 дюйма	Н/Д 2,01 кг4,44 фунта
859 — 212	Н/Д 2 1/2	Н/Д LF Кованая латунь (C46750)	Н/Д 3,51 дюйма	Н/Д 3,97 дюйма	Н/Д 4,76 кг10,50 фунтов
859 — 300	Н/Д 3	Н/Д LF Кованая латунь (C46750)	Н/Д 4,06 дюйма	Н/Д 4,44 дюйма	Н/Д 6,80 кг15,00 фунтов

Поисковые клапаны

ukrnz.

com.ua

ООО «Укрнефтезапчасть» — современное, динамично развивающееся машиностроительное и производственное предприятие

ООО «Укрнефтезапчасть», расположенное в г. Сумы, основано в 1998 году.

Предприятие разрабатывает и производит:

• оборудование для очистки и подготовки буровых растворов при бурении нефтяных и газовых скважин,
• оборудование для цементирования скважин,
• оборудование для сушки и утилизации бурового шлама,
• запчасти к буровым насосам и буровому оборудованию,
• Агрегаты насосные для добычи нефти грузоподъемностью от 9 до 15 тонн,
• оборудование и запчасти для горнодобывающей промышленности.

С 2019 года компания также производит тормозное оборудование для грузовых вагонов с целью обеспечения потребностей вагоноремонтных и вагоностроительных предприятий Украины и замены импортных аналогов. Товар сертифицирован и получил условный код предприятия 2438.



Подробнее



Оборудование для нефтегазовых скважин, добычи нефти и газа

01

Системы бурового раствора

• СК-500-1
• Система бурового раствора SC-350-1
• Система бурового раствора SC-250-1
• СК-200-1
• СК-160-1
• СК-160-2
• СК-140-1
• СК-100-1

02

Очиститель грязи

• БО-3
• БО-6

03

Блок подготовки бурового раствора

• БПБР-3
• БПБР-6, БПБР-7
• Блок подготовки БПР-8

04

Кресло-качалка

(привод штангового насоса)

• Качели SK12T-3000-5500

05

Оборудование для цементирования

• АПТР-250-210Б
• Силос для цемента
• Бункер

06

Винтовой конвейер

• Винтовой конвейер

07

Блоки автоматические для приготовления и дозирования деэмульгаторов и ингибиторов коррозии

• БР-1, БР-10, БР-16, БР-100

08

Резервуар для хранения

• Резервуар для хранения 40 м3
• Накопительный бак 50м3
• Резервуар для хранения 70 м3
• Заправочная емкость ED-10

09

Долото Шарошечное

• Долото Шарошечное

10

Вибросито

• Вибросито ЛВС-1М, ЛВС-2М, ЛВС-3М
• ЛВС-4
• ЛВС-5
• ЛВС-6
• Кассеты вибрационных сит

11

Система контроля твердых частиц

• Система контроля твердых частиц SGCU-4
• Гидроциклон HC-300P
• Илоотделитель ИГ-100П

12

Установка коагуляции и флокуляции бурового раствора БКФ-1

• БКФ-1

13

Центрифуга

• ОГШ-490К-04
• ОГШ-490У-01а >
• ОГШ 350У-01
• Блок центробежный ОГШ-350У-02
• ВЕРТИКАЛЬНАЯ СУШИЛКА ОБРЕЗА ОВШ-950
• Трехфазная центрифуга

14

Дегазатор вакуумный ДВ-1

• Дегазатор вакуумный ДВ-1

15

Агрегаты насосные

• Агрегат электронасосный водоцентр шламовый НШБ-160-32
• Блок электронасоса водоцентр шламовой НШБ 250-35,5
• Винтовой насосный агрегат типа h2B

16

Мешалка для бурового раствора

• Мешалка для бурового раствора PBR 7,5
• ПБР 15

17

Гидравлическая мешалка

• SG-150

18

Коллекторный клапан

• Задвижка 2”
• Задвижка 4”

19

Запасные части к буровому оборудованию и буровым насосам

• Запасные части к буровым насосам
• Кран шаровой типа КШЗ
• Верхний спирально-лопастной калибратор типа KSV



Тормозное оборудование грузовых вагонов

06

Воздухораспределитель 483МУ

• Воздухораспределитель 483МУ

01

Механизм компенсации нагрузки 265А-1 для грузовых вагонов

• Механизм компенсации нагрузки 265А-1 для грузовых вагонов

08

Механизм компенсации нагрузки 265А-4У грузовых вагонов

• Механизм компенсации нагрузки 265А-4У грузовых вагонов

02

Регулятор тормозной тяги RTRP-675M

• Регулятор тормозной тяги RTRP-675M

07

Автоматический регулятор тормозной тяги РТРП-300У

• Автоматический регулятор тормозной тяги РТРП-300У

03

Угловой кран 190

• Угловой кран 190

04

Соединительный шланг R17B

• Соединительный шланг R17B

05

Тормозной цилиндр CT-188B

• Тормозной цилиндр CT-188B

Подробнее

Оборудование для нефтяных и газовых скважин, добычи нефти и газа

Втулки, поршни полиуретановые, штока, полуштока, клапана, уплотнения клапанной крышки, уплотнения втулок буровых насосов: УНБ-600, НБТ-600, УНБТ-950, БрН1 , НБ-32, НБ-50, НБ-125, 9Т, 2ПН-400, ДГ3845, WS-1300, Ф-1000, ПЗ9, Б-1000Т, ТТ350 и др.

Контроль точности измерений и полный комплекс испытаний

Инновационные технологии измерения выпускаемой продукции на координатно-измерительной машине ZEISS MC 850U, точность измерения 0,005мм!

Уникальный мобильный стенд для гидравлических испытаний. Стенд предназначен для контроля прочности материалов узлов, деталей и трубопроводов, сварных швов, арматуры, работающих под высоким давлением рабочей среды, при приемо-сдаточных испытаниях с требуемой точностью и стабильностью давления рабочей среды до 122,5 МПа (1250 кгс/см2).

Цельный ведущий клапан от RNGI

Цельный ведущий клапан

5 000 фунтов на кв. дюйм, 10 000 фунтов на кв. дюйм и 15 000 фунтов на кв. дюйм

Предназначены для автоматического перекрытия и герметизации трубного канала бурового инструмента при бурении нефтяных и газовых скважин, а также при ремонтных и аварийных работах.

Когда этот клапан снят с колонны, внутренние части становятся доступными для легкого ремонта в полевых условиях. Гладкий внешний диаметр позволяет использовать этот клапан в любом месте колонны.

Клапаны Келли для бурильной колонны с запорной резьбой типа КШЗ

Клапан Келли	Грузоподъемность кН (тс)	Длина	ОД	ID	Соединительная резьба API 7	Вес
КШЗ-65Р1	700 (70)	0,86 фута / 263 мм	3″/ 77 мм	1″/ 25 мм	NC-23	13,23 фунта/ 6 кг
КШЗ-66Р1	700 (70)	0,86 фута / 263 мм	3 1/8″/ 80 мм	1″/ 25 мм	2 3/8 Рег. №	13,23 фунта/ 6 кг
КШЗ-73Р1	800 (80)	0,97 фута / 295 мм	3 3/8″/ 86 мм	1 1/8″/ 28 мм	NC-26 (2 3/8 дюйма)	19,84 фунта/ 9 кг
КШЗ-76Р1	1070 (107)	1,01 фута / 308 мм	3 3/4″/ 95 мм	1 1/8″/ 28 мм	2 7/8 Рег.	24,25 фунта/ 11 кг
КШЗ-86Р1	1140 (114)	1,09 фута/ 331 мм	4 1/4″/ 108 мм	1 3/8″/ 36 мм	NC-31 (2 7/8 IF)	33,07 фунта/ 15 кг
КШЗ-88Р1	1200 (120)	1,13 фута/ 343 мм	4 1/4″/ 108 мм	1 3/8″/ 36 мм	3 1/2 №	35,27 фунта/ 16 кг
КШЗ-102Р1	1600 (160)	1,27 фута/ 388 мм	4 6/8″/ 120 мм	2″/ 50 мм	NC-38 (3 1/2 IF)	48,5 фунтов/ 22 кг
КШЗ-108Р1	1700 (170)	1,36 фута/ 413 мм	5 1/4″/ 133 мм	2″/ 50 мм	NC-40 (4 НЧ)	59,53 фунта/ 27 кг
КШЗ-117Р1	2100 (210)	1,32 фута/ 403 мм	5 1/2″/ 140 мм	2″/ 50 мм	4 1/2 Рег. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
