Портальные краны

Это грузоподъемное оборудование с поворотной частью, установленной на передвижной металлоконструкции, ездящей по рельсам и способной пропускать под собой ЖД вагоны и другой транспорт. Портальные краны нашли широкое применение в области строительства силовых зданий, шлюзов, плотин, гидростанций и других важных объектов. Они активно используются в судовых доках и на прикордонных складах, при работе с массовыми, ответственными штучными, сыпучими грузами.

Устройство портального крана

В общем случае состоит из следующих механизмов:

Нога – элемент с тележкой внизу (холостая или моторная), обеспечивающий перемещение по крановому пути. Количество ног разнится в зависимости от модели и может быть равно как 3 или 4 (классический вариант), так и 8 или даже 16. Все тележки при этом оборудованы противоугонным захватом, у каждой есть индивидуальный привод (если они моторные), а крайние обязательно буферные.

Оголовок – площадка соединения ног, квадратной или круглой формы. Помимо окончательного формирования портала, с величиной проезда 10,5 м (стандарт на 2 пути) или какой-то другой, также является узлом соединения электрооборудования – всех приводов тележек. Плюс, оголовок – это еще и опорный элемент, принимающий нагрузки от поворотного устройства.

Токоподвод – кабель, гибкий или на барабане, который прикреплен к одной из ног или к соединительному ригелю, и сматывается/разматывается при движении крана. Также ток может подводиться при помощи троллея, но это достаточно затратный вариант, использующийся только тогда, когда на рабочем объекте нецелесообразно прокладывать кабель из-за высокой вероятности его обрыва или повреждения.

Поворотное устройство – колонна или круг на катках, контактирующих с оголовком. Поддерживает и центрирует привод, обеспечивающий вращение крана-портала. Передает нагрузки и вертикальное давление на оголовок.

Стреловое устройство – с захватным механизмом, выполняющее операции вертикального и горизонтального (если вылет может изменяться) перемещения грузов. Оборудовано системой подвижных противовесов, благодаря которой во время работы достигается равновесие по отношению к оси качания.

Классификация портальных кранов

По назначению выделяют:

  • Перегрузочные – наиболее распространенный тип, применяются в портах и на складах. Оснащаются крюками, магнитными шайбами или грейферами – для перемещения штучных, металлических или сыпучих тел. На всех вылетах их грузоподъемность остается постоянной – от 1,5 до 30 т.
  • Монтажные – обычно устанавливаются на судостроительных и судоремонтных верфях, отличаются большой высотой ног. Используются при работе со штучными грузами особой ответственности, могут оснащаться двумя крюками и противоопрокидывающими захватами. У них малая рабочая скорость и переменная, зависящая от вылета, грузоподъемность – от 12,5 до 160 т.
  • Строительные – применяются там, где нужно в течение длительного времени механизировать работы высокой производительности. С их помощью, например, укладывают бетон при возведении плотин. Строительные краны портального типа, как правило, оснащаются крюками и отличаются высокой скоростью перемещения грузов весом в 10-20 т (обычно) по горизонтали и вертикали на расстояние в 50-70 м.

По типу (схеме) стрелы выделяют:

  • прямые – вылет остается неизменным;
  • шарнирно-сочлененные – с гибкой или жесткой оттяжкой, прямолинейным или профилированным хоботом, уравнительными блоками или полиспастами – все это направлена на изменение вылета;

По конструкции портала краны классифицируют на:

  • решетчатые – каждая нога представляет собой отдельную конструкцию;
  • рамные – ноги соединяются попарно и таким образом крепятся к ригелю через оголовок;
  • рамно-башенные – аналогичные предыдущим, но доходят только до оголовка;
  • рамно-раскосные – каждая нога шарнирно присоединена к ригелю.

По числу опор (ног) выделяют:

  • трех-
  • четырех-
  • многоопорные.

По количеству соединения ног с верхним ригелем портал-краны:

  • двух-
  • четырех-
  • многостоечные.

При этом характер соединения ног с верхним ригелем может быть:

  • жестким – ноги не двигаются;
  • шарнирным – опоры могут менять свое положение (после оголовка).

По ходовому устройству портальные краны бывают:

  • на рельсах – передвигаются исключительно по проложенному пути;
  • пневмоколесные – более мобильные, возможны даже их повороты на месте.

o-cranes.ru

3 Портальные краны. Описание. Характеристики

3.1 Перегрузочные портальные краны.

Портальный кран – сложная подъёмно-транспортная машина, сложность конструкции которой определяется сложностью технологических операций и повышенных требований к точности исполнения и работы крана.

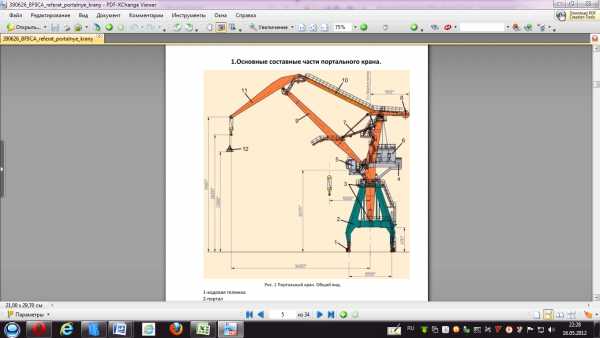

Рисунок 3.1 – Кран портальный. Общий вид.

1-ходовая тележка;

2-портал;

3-опорно поворотное устройство;

4-неподвижный противовес;

5-кабина управления;

6-кабина для механизмов;

7-механизм изменения вылета;

8-подвижный противовес;

9-стрела;

10-жёсткая оттяжка;

11-хобот;

12-сменное рабочее оборудование;

3.2 Классификация портальных кранов по их назначению

Портальные краны по функциональному назначению разделяются на: перегрузочные, монтажные, строительные, судостроительные (рис. 3.2)

Рисунок 3.2 – Блок-схема классификации портальных кранов

3.3 Перегрузочные портальные краны

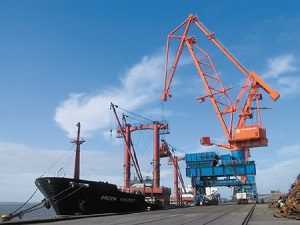

Портовые краны. Грузоподъемность кранов, используемых в портах при погрузке массовых грузов, колеблется в пределах от 1,5 до 20 тонн. При грузоподъемности свыше 3 т. они обычно снабжаются сменным оборудованием — грейферами для работы с насыпными грузами и крюками для работы со штучными грузами. Для кранов грузоподъемностью до 3 т., включительно применение грейферов весьма ограничено, в основном они используются для снабжения углем каботажных и речных судов. Поэтому для упрощения подъемного механизма такие краны обычно изготовляются только с крюками. Для специализированных морских причалов при больших количествах насыпных грузов целесообразно применение грейферных кранов грузоподъемностью до25 т.

Портовые краны обычно имеют постоянную грузоподъемность на всех вылетах. В зависимости от ширины прикордонных складов и обслуживаемых судов портовые краны имеют максимальный вылет от 15 до 40 м (и 30 м обычно 25). Минимальный вылет принимается из конструктивных соображений. В целях обслуживания наибольшей площади с одной установки крана следует стремиться иметь этот вылет наименьшим. Ширина колеи портала (расстояние между осями подкрановых рельс зависит от количества железнодорожных путей, перекрываемых порталом. Обычно порталы выполняются однопутными, трехпутными двухпутными и. В некоторых случаях порталы заменяются Г-образными полупорталами, в которых горизонтальная рама металлоконструкции одной стороной опирается непосредственно на ходовые тележки, катающиеся по подкрановым рельсам, уложенным на несущих конструкциях зданий прикордонных складов (рис. 3.3) или на специальных эстакадах. В речных портах, имеющих откосные набережные, иногда применяются полупорталы специальной конструкции, которые перемещаются по рельсам, уложенным

Рисунок 3.3 – Полупортальный кран

на разных уровнях (рис. 3.4). Это позволяет приблизить ось вращения крана к разгружаемому судну, не прибегая к возведению дорогостоящих массивных стенок набережных. При больших колебаниях уровня воды в реке во время паводков ходовые тележки, идущие по нижнему рельсу, и часть металлической конструкции полупортала часто работают под водой.

Поворотная часть крана на однопутном портале устанавливается на середине его пролета, на двухпутном она иногда смещается к одному из подкрановых рельсов в зависимости от условий работы крана. Поворотная часть крана на трехпутном портале иногда выполняется передвижной, что увеличивает обслуживаемую площадь, но усложняет конструкцию крана.

Ввиду высокой стоимости сооружения подкрановых путей и набережных давление на ходовые колеса кранов обычно ограничивается 20-30 т. В зависимости от этого давления определяется число ходовых колес.

Рисунок 3.4 – Перегрузочный портальный крана на полупортале специальной конструкции

Возможности применения портальных кранов для выполнения широкого спектра операций:

▬ перевалки штучных грузов при помощи грузового крюка;

▬ работы с тяжелыми грузами;

▬ обработки навалочных грузов при помощи грейфера;

▬ работы с магнитом;

▬ перегрузки металлолома при помощи прямоугольного грейфера;

▬ обработки контейнеров при помощи спредера.

Краны с бункером (краны типа «кенгуру») на портале (рис. 5) применяют для выгрузки сыпучих грузов из судов при устойчивом грузопотоке.

Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъема и изменения вылета. Из грейфера

(а) (б)

Рисунок 3.5 – Портальные краны с бункером (типа «кенгуру»)

груз высыпается в бункер и доставляется на склад транспортерами, один или два из которых установлены на кране. Размеры бункера в плане, с учетом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. В кране завода ПТО им. С. М. Кирова (рис. 3.5, а) бункер выполнен поворотным. При выгрузке груза из судна бункер устанавливают горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна. В кране фирмы «Кампнагель» из тех же соображений бункер выполнен передвижным (рис. 5, б). Это позволяет уменьшить длину перемещения грейфера и массу стреловой системы.

studfiles.net

Портальный кран

Портальным краном принято называть такой вид кранового оборудования, который отличается от других, наиболее привычных видов кранов, тем, что расположение его основано не на гусеничном или колесном ходу, а на так называемом портале.



Портальный кран в отличие от вышеназванных кранов имеет свойство передвижения по специальному рельсовому оснащению, которое может быть проложено на дорожном покрытии или на эстакаде.



Устройство портального крана



На кране данного вида, на портале устанавливается основная часть, имеющая поворотную систему. Портальные краны могут выполнять множество функций, а потому часто имеют подразделения, на краны, работающие с крюком, с грейферным захватом. А так же строительные и монтажные.



Портальные краны достаточно часто используются по всем территориям, поскольку они достаточно легко передвигаются и имеют массу прекрасных рабочих характеристик. Во первых их грузоподъемность имеет достаточно высокие показатели, а именно в зависимости от модели крана она может варьироваться в пределах от восьмидесяти до трехсот тонн, что является достаточно высоким показателем. Достаточно широко используются такие виды кранов в такой отрасли как судостроительство и другие монтажные работы в порту.



Разновидности портальных кранов







Сами порталы, которые выполняют двигательную функцию подобного вида кранов, имеют так же множество подразделений. Во первых они могут различаться по таким показателям как вид присоединения самой опоры к ригелю сверху. А именно бывают порталы жесткого вида и шарнирного типа. Количество присоединений может быть выполнено в виде двухстоечного присоединения и четырехстоечного. Так же в зависимости от модели портального крана может разниться и количество присоединений непосредственно с частью ходовой, а именно это может быть присоединение трехопорного вида и четырехопорного вида.





Сама конструкция портального крана имеет разные особенности. Так для разных видов работ и в зависимости от места назначения используются такие портальные краны, как краны решетчатого вида. Существуют так же такие виды конструктивного образования портальных кранов, как башенные рамного типа, рамно-башенные раскосного типа и просто рамные.


Обычно, за конструктивные, вышеперечисленные особенности портального крана отвечает поворотно-опорное устройство, которое выполнено, как правило, стандартный механизм, с редукторами зубчатой или червячной формы. Муфта данного механизма, как правило, может быть конической или иметь многодисковый вид. Передача в основном у данного механизма открытого зубчатого типа.



Характеристики портального крана


Портальный кран имеет в оснащении, как правило, несколько механизмов, которые могут быть подъемными, так же существует вылетной механизм, поворотный механизм и, наконец, механизм передвижной. Все вышеназванные механизмы, за исключением передвижного, являются рабочими, передвижной механизм относится к числу установочных.


Передвижной механизм имеет конструкцию, состоящую из тележек приводного и неприводного вида, которая объединяется балансировочной системой. Сами тележки оснащены специальной системой от угона. Использование портальных кранов может быть разнообразным, поэтому сама техника делится на типы применения. Так портальные краны могут быть монтажными, выполнять перегрузочные работы, такие краны имеют в рабочем арсенале такие элементы как грейферы захватывающего действия.



И еще одним из видов портального крана является доковый кран. Данное устройство подразумевает на портале наличие бункерного устройства. Данный вид, как правило, используется для работы с сыпучими грузами. Портальные краны особенно распространенны для работы с судами и для портовых работ в целом, они обладают высокими производительными характеристиками и являются чрезвычайно продуктивными.

promplace.ru

Портальный кран Википедия

Портовый кра́н — полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде[1].

Описание[ | ]

Различают перегрузочные (грейферные и крюковые) и монтажные (строительные и судостроительные и др.) краны. Грузоподъёмность кранов, выпускавшихся на территории СССР составляла 80 т, в других странах — до 300 т. Ветровую нагрузку определяют по ГОСТ 1451-77 и учитывают при выборе двигателей (Ветровая нагрузка рабочего состояния крана). В правилах технической эксплуатации перегрузочных машин морских портов запрещена работа береговых кранов при скорости ветра 15 м/с и более[1].

Устройство[ | ]

Порталы[ | ]

В зависимости от числа перекрываемых железнодорожных путей порталы бывают одно-, двух- и трёхпутными. Внутренний контур портала должен соответствовать габариту приближения строений по ГОСТ 9238-73[1]. Порталы различаются:

  • По типу присоединения опор к верхнему ригелю:
  1. Шарнирный[1].
  2. Жёсткий[1].
  • По числу присоединений опор к верхнему ригелю:
  1. Двухстоечный[1].
  2. Четырёхстоечный[1].
  • По числу соединений с ходовой частью:
  1. Трёхопорный[1].
  2. четырёхопорный[1].
  • По способу образования конструкции:
  1. Решётчатый[1].
  2. Рамный[1].
  3. Рамно-башенный[1].
  4. Рамно-раскосный[1].

На конструкцию портала влияет тип опорно-поворотного устройства (сокр. ОПУ). Механизмы поворота имеют обычную конструкцию с червячным или зубчатым редуктором, конической или многодисковой муфтой предельного момента и открытой зубчатой или цевочной передачей[1].

Механизмы[ | ]

Портальные краны имеют механизмы подъёма, изменения вылета, поворота и передвижения (передвижение явля

ru-wiki.ru

Портальный кран Википедия

Портовый кра́н — полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде[1].

Описание

Различают перегрузочные (грейферные и крюковые) и монтажные (строительные и судостроительные и др.) краны. Грузоподъёмность кранов, выпускавшихся на территории СССР составляла 80 т, в других странах — до 300 т. Ветровую нагрузку определяют по ГОСТ 1451-77 и учитывают при выборе двигателей (Ветровая нагрузка рабочего состояния крана). В правилах технической эксплуатации перегрузочных машин морских портов запрещена работа береговых кранов при скорости ветра 15 м/с и более[1].

Устройство

Порталы

В зависимости от числа перекрываемых железнодорожных путей порталы бывают одно-, двух- и трёхпутными. Внутренний контур портала должен соответствовать габариту приближения строений по ГОСТ 9238-73[1]. Порталы различаются:

  • По типу присоединения опор к верхнему ригелю:
  1. Шарнирный[1].
  2. Жёсткий[1].
  • По числу присоединений опор к верхнему ригелю:
  1. Двухстоечный[1].
  2. Четырёхстоечный[1].
  • По числу соединений с ходовой частью:
  1. Трёхопорный[1].
  2. четырёхопорный[1].
  • По способу образования конструкции:
  1. Решётчатый[1].
  2. Рамный[1].
  3. Рамно-башенный[1].
  4. Рамно-раскосный[1].

На конструкцию портала влияет тип опорно-поворотного устройства (сокр. ОПУ). Механизмы поворота имеют обычную конструкцию с червячным или зубчатым редуктором, конической или многодисковой муфтой предельного момента и открытой зубчатой или цевочной передачей[1].

Механизмы

Портальные краны имеют механизмы подъёма, изменения вылета, поворота и передвижения (передвижение является установочным движением, остальные — рабочими)[1].

Ходовые устройства

Механизмы передвижения состоят из приводных и неприводных тележек, объединённых системой балансиров. Длину плеч балансиров выбирают с учётом одинаковой нагрузки на всех колёсах. При диаметре колеса 560—710 мм (нагрузка 250—400 кН) под опорой ставится 12 колёс и более. Тележки снабжены противоугонными захватами[1].

Применение

Перегрузочные

Рабочим органом перегрузочных кранов являются:

Обычно эти краны снабжают дополнительной крюковой обоймой[1].

Монтажные

Монтажные краны предназначены для работ с ответственными штучными грузами. На монтажных кранах для их эффективного использования предусматривают изменение допустимой грузоподъёмности в зависимости от вылета[1].

Портальные кенгуровые краны

Краны с бункером на портале. Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъёма и изменения вылета. Из грейфера груз высыпается в бункер и доставляется на склад транспортёрами, один или два из которых установлены на кране. Размеры бункера в плане, с учётом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. При выгрузке груза из судна бункер устанавливается горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна[1].

Краны с бункером на портале

Краны с бункером на портале применяют для выгрузки сыпучих грузов при устойчивом грузопотоке[1].

Маркировка кранов

См. также

Примечания

  1. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.

Ссылки

wikiredia.ru

Портальный кран — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 декабря 2012; проверки требуют 15 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 декабря 2012; проверки требуют 15 правок.

Портовый кра́н — полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде[1].

Различают перегрузочные (грейферные и крюковые) и монтажные (строительные и судостроительные и др.) краны. Грузоподъёмность кранов, выпускавшихся на территории СССР составляла 80 т, в других странах — до 300 т. Ветровую нагрузку определяют по ГОСТ 1451-77 и учитывают при выборе двигателей (Ветровая нагрузка рабочего состояния крана). В правилах технической эксплуатации перегрузочных машин морских портов запрещена работа береговых кранов при скорости ветра 15 м/с и более[1].

Порталы[править | править код]

В зависимости от числа перекрываемых железнодорожных путей порталы бывают одно-, двух- и трёхпутными. Внутренний контур портала должен соответствовать габариту приближения строений по ГОСТ 9238-73[1]. Порталы различаются:

  • По типу присоединения опор к верхнему ригелю:
  1. Шарнирный[1].
  2. Жёсткий[1].
  • По числу присоединений опор к верхнему ригелю:
  1. Двухстоечный[1].
  2. Четырёхстоечный[1].
  • По числу соединений с ходовой частью:
  1. Трёхопорный[1].
  2. четырёхопорный[1].
  • По способу образования конструкции:
  1. Решётчатый[1].
  2. Рамный[1].
  3. Рамно-башенный[1].
  4. Рамно-раскосный[1].

На конструкцию портала влияет тип опорно-поворотного устройства (сокр. ОПУ). Механизмы поворота имеют обычную конструкцию с червячным или зубчатым редуктором, конической или многодисковой муфтой предельного момента и открытой зубчатой или цевочной передачей[1].

Механизмы[править | править код]

Портальные краны имеют механизмы подъёма, изменения вылета, поворота и передвижения (передвижение является установочным движением, остальные — рабочими)[1].

Ходовые устройства[править | править код]

Механизмы передвижения состоят из приводных и неприводных тележек, объединённых системой балансиров. Длину плеч балансиров выбирают с учётом одинаковой нагрузки на всех колёсах. При диаметре колеса 560—710 мм (нагрузка 250—400 кН) под опорой ставится 12 колёс и более. Тележки снабжены противоугонными захватами[1].

Перегрузочные[править | править код]

Рабочим органом перегрузочных кранов являются:

Обычно эти краны снабжают дополнительной крюковой обоймой[1].

Монтажные[править | править код]

Монтажные краны предназначены для работ с ответственными штучными грузами. На монтажных кранах для их эффективного использования предусматривают изменение допустимой грузоподъёмности в зависимости от вылета[1].

Портальные кенгуровые краны[править | править код]

Краны с бункером на портале. Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъёма и изменения вылета. Из грейфера груз высыпается в бункер и доставляется на склад транспортёрами, один или два из которых установлены на кране. Размеры бункера в плане, с учётом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. При выгрузке груза из судна бункер устанавливается горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна[1].

Краны с бункером на портале[править | править код]

Краны с бункером на портале применяют для выгрузки сыпучих грузов при устойчивом грузопотоке[1].

  1. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.

ru.wikiyy.com

Портальный кран — Википедия

Материал из Википедии — свободной энциклопедии

Портовый кра́н — полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде[1].

Описание

Различают перегрузочные (грейферные и крюковые) и монтажные (строительные и судостроительные и др.) краны. Грузоподъёмность кранов, выпускавшихся на территории СССР составляла 80 т, в других странах — до 300 т. Ветровую нагрузку определяют по ГОСТ 1451-77 и учитывают при выборе двигателей (Ветровая нагрузка рабочего состояния крана). В правилах технической эксплуатации перегрузочных машин морских портов запрещена работа береговых кранов при скорости ветра 15 м/с и более[1].

Видео по теме

Устройство

Порталы

В зависимости от числа перекрываемых железнодорожных путей порталы бывают одно-, двух- и трёхпутными. Внутренний контур портала должен соответствовать габариту приближения строений по ГОСТ 9238-73[1]. Порталы различаются:

  • По типу присоединения опор к верхнему ригелю:
  1. Шарнирный[1].
  2. Жёсткий[1].
  • По числу присоединений опор к верхнему регилю:
  1. Двухстоечный[1].
  2. Четырёхстоечный[1].
  • По числу соединений с ходовой частью:
  1. Трёхопорный[1].
  2. четырёхопорный[1].
  • По способу образования конструкции:
  1. Решётчатый[1].
  2. Рамный[1].
  3. Рамно-башенный[1].
  4. Рамно-раскосный[1].

На конструкцию портала влияет тип опорно-поворотного устройства (сокр. ОПУ). Механизмы поворота имеют обычную конструкцию с червячным или зубчатым редуктором, конической или многодисковой муфтой предельного момента и открытой зубчатой или цевочной передачей[1].

Механизмы

Портальные краны имеют механизмы подъёма, изменения вылета, поворота и передвижения (передвижение является установочным движением, остальные — рабочими)[1].

Ходовые устройства

Механизмы передвижения состоят из приводных и неприводных тележек, объединённых системой балансиров. Длину плеч балансиров выбирают с учётом одинаковой нагрузки на всех колёсах. При диаметре колеса 560—710 мм (нагрузка 250—400 кН) под опорой ставится 12 колёс и более. Тележки снабжены противоугонными захватами[1].

Применение

Перегрузочные

Рабочим органом перегрузочных кранов являются:

Обычно эти краны снабжают дополнительной крюковой обоймой[1].

Монтажные

Монтажные краны предназначены для работ с ответственными штучными грузами. На монтажных кранах для их эффективного использования предусматривают изменение допустимой грузоподъёмности в зависимости от вылета[1].

Портальные кенгуровые краны

Краны с бункером на портале. Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъёма и изменения вылета. Из грейфера груз высыпается в бункер и доставляется на склад транспортёрами, один или два из которых установлены на кране. Размеры бункера в плане, с учётом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. При выгрузке груза из судна бункер устанавливается горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна[1].

Краны с бункером на портале

Краны с бункером на портале применяют для выгрузки сыпучих грузов при устойчивом грузопотоке[1].

Маркировка кранов

См. также

Примечания

  1. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.

Ссылки

wiki2.red
