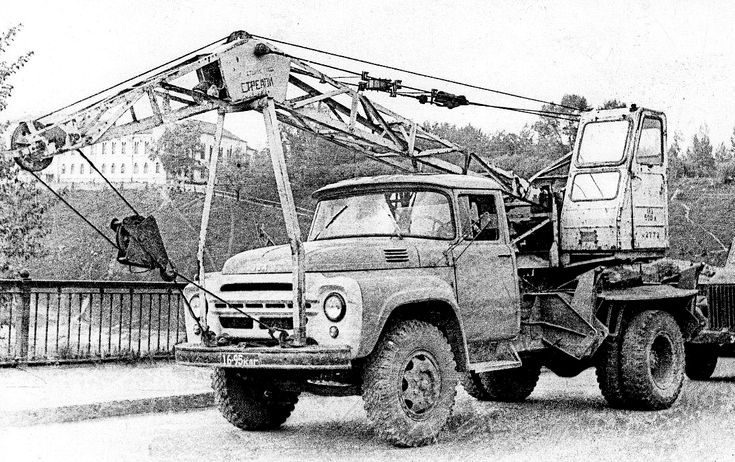

AVD \ SSM 1098 1/43 Автокран АК-75В (на базе ЗИЛ-130) 1961г.
Условия доставки
AVD \ SSM 1098 1/43 Автокран АК-75В (на базе ЗИЛ-130) 1961г.
— Кит разработан по заводским чертежам, что обеспечивает высокую детализацию и достоверность модели
— Набор содержит наглядную и понятную инструкцию для сборки (с изображениями)
и памятку/рекомендации для начинающих моделистов
— Металлические детали уже отшлифованы и отделены от литников
— Мелкие детали содержат дубли на случай если при сборке какая-то деталь потеряется
— Каждая рамка с деталями или комплект деталей упакованы в индивидуальный пакет
— Набор для сборки содержит 100% деталей, необходимых для сборки полноценной модели (в том числе фототравленые детали)
— Набор упакован в удобную привлекательную коробку (КИТ подойдёт в качестве подарка)
Внимание! Клей и краски приобретаются отдельно.
Цена:
2 400 Р
Характеристики:
- Особенности — Современная техника, Сборная ;
- Масштаб — 1:43 ;
- Производитель — AVD MODELS ;
- Материал — Металл, Пластик ;
Также вас может заинтересовать
Сборные модели
AVD 3003 1/43 Сборная модель Гусеничный транспортёр-снегоболотоход (ГТ-С) 1954г.
2 390 Р
Сборные модели
AVD 1300 1/43 Сборная модель Пожарная цистерна АЦ-40 (на базе Урал-4320) ПМ-102В
2 450 Р
Сборные модели
AVD 4020 1/43 Сборная модель Специальный армейский автобус АС-38
2 450 Р
Сборные модели
AVD 4019 1/43 Сборная модель Автобус повышенной проходимости АПП-66
2 450 Р
Сборные модели
AVD 8006 1/43 Сборная модель Автопогрузчик АП-4014
2 450 Р
Сборные модели
AVD 8005 1/43 Сборная модель Каток ДУ-63
2 450 Р
Сборные модели
AVD 8009 1/43 Сборная модель Асфальтоукладчик Д-150
2 450 Р
Сборные модели
AVD 1449 1/43 Сборная модель Лаповый снегоуборщик С-4
2 450 Р
Сборные модели
AVD 3019 1/43 Сборная модель ГПИ-72 шнековый снегоболотоход
2 450 Р
Сборные модели
AVD 1451 1/43 Сборная модель Бортовой автомобиль ЗИЛ-130Г
2 450 Р
Автокран КС-2571 (ЗИЛ-130): технические характеристики, грузоподъемность
Преимущественные характеристики
Автокран KC 2571A был столь популярен в стране благодаря простоте конструктива и своей неприхотливости, отличной ремонтной способности и относительно дешевым запчастям.
Автокран не утратил таких достоинств до сегодняшнего дня, поэтому заслуженно пользуется авторитетом на рынке подержанной строительной и грузоподъемной техники.
Автокран ЗИЛ 130: особенности
В зависимости от высоты стрелы грузовик имеет разные показатели грузоподъёмности. В среднем тоннажность агрегата при высоте 2-8 метра составляет от двух до шести тонн, а при 6-14 метрах от 0,2 до 3 тонн. Собственно, алгоритм расчёта грузоподъёмности крайне прост: чем ниже высота, тем выше тоннажность. Дополнительным преимуществом является возможность увеличения показателя грузоподъёмности на некоторых моделях, например, КС-2571-А.
Многие эксперты особенно хвалят манёвренность автокрана, которой могут позавидовать даже современные западные марки. Технические возможности кранов КС позволяют свободно перемещаться по загруженным дорогам и в сжатых городских условиях, где существуют высокие риски столкновения с жилыми зданиями. Несмотря на высокий показатель скорости, автокран ЗИЛ 130 может перевозить габаритные грузы на длинные расстояния и параллельно выполнять некоторые другие функции.
Благодаря тому, что грузовой агрегат разрабатывался в период интенсивного технологического развития, в его основу легли некоторые механизмы, которые до сих пор считаются настоящим прорывом советского производства. В конструкцию автомобиля заложено новое на то время шасси и специальная стреловая установка. Эргономическое управление расположено наиболее удобным образом, позволяя держать все переключатели и приборы в пределах досягаемости одной руки.
Одним из самых популярных и выносливых автокранов считается модель КС-2751А-1
Что касается внешних характеристик автокрана, то все колеса защищены качественными шинами с дополнительными глубокими протекторами. Визуально автокран ЗИЛ 130 представляет собой обыкновенный грузовой автомобиль с особой силовой строительной установкой. Водительская кабина просторная и удобная, оснащена качественной системой кондиционирования и отопления, позволяя работать при любых погодных условиях.
Обязательно почитайте: Автокран Ивановец
Востребованность и применение
В советский период, годы интенсивного промышленного и жилищного строительства производство подобных машин было значимым и незаменимым.
Особенно широко автокран использовался в строительном процессе. Эта спецтехника успешно себя проявила в различных условиях:
- на труднодоступных участках работ;
- при переноске и перевозке габаритных грузов;
- перемещение тяжестей на длинные расстояния.
Основой автомобильного крана KC 2571A служит советский грузовик ЗИЛ-130. Этот среднетоннажник имеет мощный 8-цилиндровый двигатель, он отлично приспособлен к нашим условиям, компактен и маневренен. Несмотря на устаревший конструктив, данный механизм до сегодняшних дней используется у нас и во многих других странах, куда его поставляли еще более 30 лет назад.
Его применяют:
- в строительстве;
- в службе МЧС;
- при погрузочно-разгрузочных работах.
История и модификации
Для начала стоит отметить, что производство машин началось ещё в середине 50-х годов прошлого века на заводе Лихачёва. За почти пятьдесят лет существования советской марки было выпущено множество различных моделей и вариантов модификаций ЗИЛ 130, получивших широкое применение во многих хозяйственных сферах.
В 70-х годах автомобиль даже был удостоен награды «Государственный знак качества», за которую боролись многие известные машиностроительные заводы.
Рассматривая непосредственно автокран ЗИЛ 130, необходимо сказать, что его разработки начались в начале 60-х годов, а первая модель получила название КС 2571А. По оценкам руководства завода именно кран этой серии являлся наиболее популярным строительным приспособлением не только в Советском Союзе, но и во многих странах на постсоветском пространстве. Производство спецтехники завершилось примерно в начале девяностых годов после распада СССР из-за нехватки финансирования, но даже старые модели автокрана продолжали пользоваться большой популярностью среди строителей.
На базе автомобиля ЗИЛ 130 было создано немало дополнительных устройств, которые предназначались как для строительных работ, так и для пожарной, медицинской и сельскохозяйственной сферы. Что касается автокрана, то он также имеет несколько модернизированных вариантов.
Давайте рассмотрим их подробнее:
Технические характеристики
В представленную модель вложены передовые технологии советского времени.
Высокая грузоподъемность автокрана KC 2571A (более 6 тонн) – это в то время рекордные цифры поднимаемого груза среди подобных модификаций.
Высокая грузоподъемность автокрана KC 2571A (более 6 тонн) – это в то время рекордные цифры поднимаемого груза среди подобных модификаций.Технические характеристики KC 2571A:
| Параметры | Показатель параметра | Примечание |
| Опорная база | Грузовик ЗИЛ-130 | Машина среднего тоннажа |
| Показатели стрелы | 7,4–11 м (длина) | Стреловое оборудование телескопическое, имеет жесткую подвеску |
| 1,8–10,1 м (вылет) | ||
| Грузоподъемность (в тоннах) | 0,5–6,2 | При вынесении опор |
| 0,2–2 | Без вынесения опор | |
| Габариты (в метрах) | 9 | Длина |
| 2,5 | Ширина | |
| 3,3 | Высота | |
| Скорость | 75 км/ч | Максимальный показатель |
| Мощность двигателя | 110 кВт | |
| Масса (в тоннах) | 10,7 |

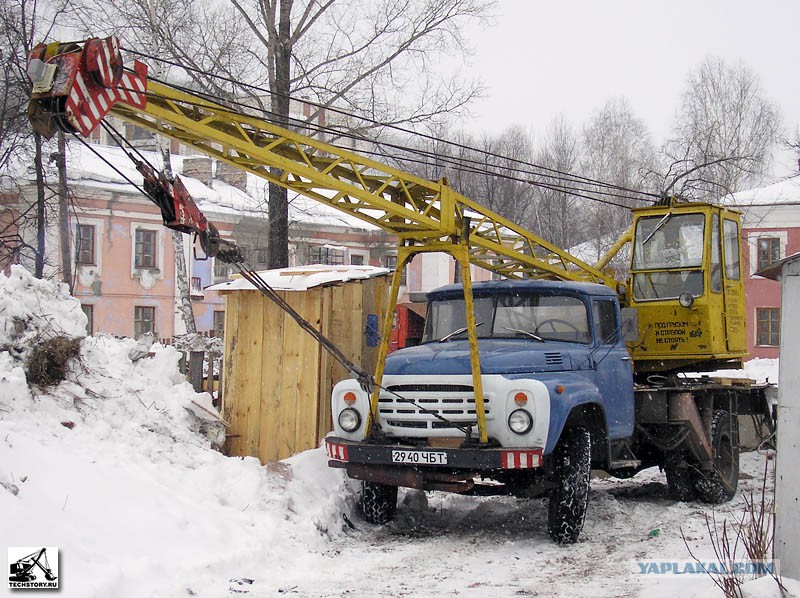

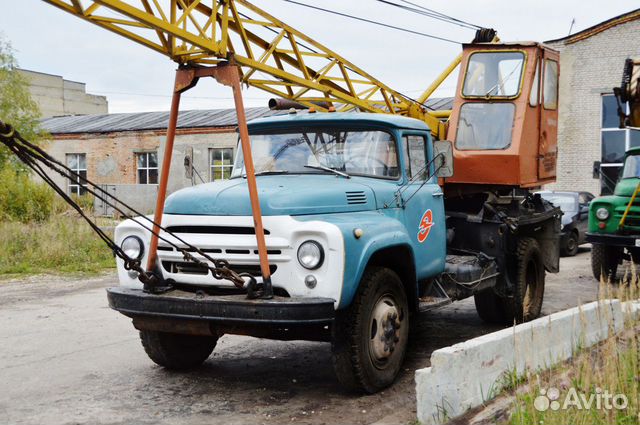

Кран КС-2571
Кран КС-2571 по конструктивному решению мало отличается от крана КС-1571.
Его максимальная грузоподъемность на выдвинутой телескопической стреле 6,3 т на выносных опорах и 2 т без выносных Длина втянутой стрелы 6,8, выдвинутой — 10,8 м. Может быть оборудован башещю-стреловым оборудованием. Смонтирован на шасси автомобиля ЗИЛ-130.
Механизм подъема состоит из гидромотора и червячного редуктора, соединенного с барабаном. Механизм вращения представляет собой двухступенчатый цилиндрический редуктор и гидродвигатель.
Техническая характеристика автомобильного крана КС-2571
| Грузоподъемность, т: | |
| на выносных опорах | 6,3 |
| без выносных опор | 2 |
| с башенно-стреловым оборудованием | 2 |
| Максимальный груз, выдвигаемый телескопом, т | 4 |
| Минимальный вылет, м: | |
| от оси вращения | 3,3 |
| от ребра опрокидывания | 1,5 |
| Максимальная высота подъема. м | |
| при основной стреле (секция втянута) | 8,5 |
| при длинной стреле (секция выдвинута) | 11 |
| длинная стрела с гуськом | 13,5 |
| башенно-стреловое оборудование | 16,5 |
| Длина телескопической стрелы, м | |
| минимальная | 6,8 |
| максимальная | 10,8 |
| Длина гуська, м | — |
| Скорость подъема (опускания), 10 -2 м/с | |
| с телескопической стрелой | 0,17- 30 |
| со сменным оборудованием | 0,17-60 |
| Частота вращения, мин -1 | |
| Максимальная скорость изменения вылета крюка, 10~2 м/с | 18,3 |
| Максимальная скорость передвижения крана, км/ч | |
| рабочая | 5 |
| транспортная | 85 |
| Время перевода крана из транспортного положения в рабочее, мин | 2 |
| То же, с башенно-стреловым оборудованием | 10 |
Угол, преодолеваемый краном, град. | 14 |
| Шасси автомобиля | ЗИЛ-130 |
| Габаритные размеры в транспортном положении, м: | |
| длина | 8 |
| ширина | 2,5 |
| высота | 3,0 |
| Масса крана, т | 10,2 |
Так же рекомендуем посмотреть:
Виды торговой мебели
Оборудование для торговли необходимо для того, чтобы осуществлять хранение и демонстрацию различного товара.
Особенности алюминиевых и медных листов
Современная промышленность нуждается в качественных материалах, которые не будут окисляться и подойдут для штамповки любого типа.
Использование облицовочной керамической плитки
Сегодня, пожалуй, использованием облицовочной керамической плитки уже и не удивишь совсем никого: встретить ее можно если и не в каждом доме, то в трети точно.
Как сделать подвесной потолок в офисе
Когда на рынке появился гипсокартон, заниматься ремонтом стало проще.
Раньше для отделки можно было использовать кафельную плитку, обои.Аренда экскаватора: особенности выбора техники и ее эксплуатации
В строительстве, при проведении дорожных работ, в процессе демонтажа зданий активно используется землеройная техника.
Раньше для отделки можно было использовать кафельную плитку, обои.Это интересно: Автокран Ивановец КС-35714 16 тонн — технические характеристики
Устройство автокрана
KC 2571A имеет все достоинства грузового автомобиля ЗИЛ-130 и, в зависимости от его комплектации, может работать на одном из трех приводов:
- механический;
- гидравлический;
- электрический.
Грузоподъемность KC 2571A можно изменять в таких параметрах – чем меньше высота, тем значительнее грузоподъемность:
Грузовысотная характеристика крана КС-2571
- высота стрелы 2–8 м – грузоподъемность — до 6,3 т;
- высота до 10 м – грузоподъемность увеличивается до 5 т;
- высота 12 м – грузоподъемность — 3,5 т;
- при высоте стрелы 14 м – грузоподъемность не более 2,8 т.
Несмотря на внушительные габариты и тяжеловесность, автокран довольно маневренный. Его скорость – это феноменальный результат среднетоннажника даже на сегодняшний день. Такой скорости вполне достаточно для передвижения в городских и других стесненных условиях.
Стреловое оборудование
Самым важным рабочим инструментом в автокране KC 2571A является стреловое оборудование. Высота его корректируется с помощью пневматических цилиндров, а обратный возврат происходит посредством специального каната. Пневматические цилиндры приводятся в работу от мотора, передающего крутящий момент через трансмиссию. Крутящий момент регулируется валом подбора мощности, который также работает через двигатель и коробку передач.
Структура индексации стреловых кранов
Электроника
В автомобиле советских времен отсутствовала современная электроника, но это скорее шло на пользу работе. Эргономичность управления автокраном KC 2571A обеспечивает удобное положение приборов, датчиков и переключателей, а также большое колесо руля.
В кабине машиниста тепло, в ней установлена система отопления и вентиляции.
Кран обеспечен большими шинами, имеющими глубокий протектор. Это обеспечивает устойчивость и комфортность передвижения по любым дорогам. Возможностей этого автокрана хватит для преодоления самых затрудненных по доступности мест, где не пройдет обычная легковая машина. Неудивительно, что KC 2571A востребован на газовых и нефтяных месторождениях.
Предназначение и функции
Прежде всего, строительная техника прекрасно передвигается по бездорожью и преодолевает труднопроходимые местности. Особенно часто автокран ЗИЛ 130 использовали для перевозки тяжёлых грузов в плохую погоду, когда обычные автомобили не могли выполнить поставленные задачи. Все машины, на которых базируется автокран, оснащены восьмицилиндровым мотором с мощностью 110 л.с. в зависимости от модели.
Обязательно почитайте: Технические характеристики КС 45721
Одним из основных преимуществ агрегата является адаптация под российские реалии, благодаря чему автомобиль легко маневрирует между строительными сооружениями и комфортно передвигается по дорогам.
Предназначение кранов КС на самом деле гораздо шире и он используется не только в строительной сфере, но и, например, пожарными службами. На сегодняшний день МЧС некоторых стран продолжают эксплуатировать советские агрегаты, отмечая их выносливость и эффективность.
Автокран эффективно работает при низких температурных показателях
Сравнивая КС-2571 с другими аналогичными моделями того времени, стоит отметить высокий показатель грузоподъёмности, который составляет шесть тонн. Ни один среднетоннажный грузовик не мог похвастаться схожими результатами продуктивности, уступая агрегату, как по мощности, так и по другим характеристикам.
Важным преимуществом автокрана можно выделить все базовые возможности ЗИЛ 130, которые дополнительно расширяются благодаря специальным установкам. То есть, покупая кран, вы получаете одновременно качественный грузовой автомобиль, предназначенный для эксплуатации в различных сферах.
Что касается области применения, то серию КС вполне можно использовать в городских условиях и в отдалённых труднодосягаемых местностях.
Автокран неприхотлив в ремонте и не требует постоянного технического обслуживания, а при правильном обращении прослужит не один десяток лет.
Модификации KC 2571A
Завод им. Лихачева, который осуществлял производство KC 2571A, выпускал автокраны на базе ЗИЛ-130 еще в трех модификациях. Это были следующие модели:
- KC 2561E.
- KC 2561K.
- KC 2561K1.
Все представленные автокраны различались дополнительными функциями и техническими возможностями, а в конструктиве был все тот же знаменитый ЗИЛ-130. Модели с индексом K были самыми лучшими, совершенными, вобравшими в себя наиболее эффективные качества первых разработок.
Видео по теме: Обзор автокрана на шасси ЗИЛ 130
