Ивановец на базе Урала – модели, характеристики, цены

КС-35714

  • Страна производитель

    Россия: Иваново

  • Ориентировочная цена покупки

    4 900 000 р.

  • Ориентировочная цена аренды

    10 400 р./смена

  • Год выпуска

    1994 год

  • Грузоподъемность

    16 тонн

  • Вылет стрелы

    17,0 метров

  • Модификация шасси

    УРАЛ-5557

  • Ориентировочный расход топлива

    36 л/100 км

КС-35714-10 ОВОИД

  • Страна производитель

    Россия: Иваново

  • Ориентировочная цена покупки

    6 800 000 р.

  • Ориентировочная цена аренды

    6 000 р./смена

  • Год выпуска

    ————

  • Грузоподъемность

    16 тонн

  • Вылет стрелы

    21 метров

  • Модификация шасси

    Урал 5557

  • Ориентировочный расход топлива

    36 л/100 км

КС-35714-10

  • Страна производитель

    Россия: Иваново

  • Ориентировочная цена покупки

    4 970 000 р.

  • Ориентировочная цена аренды

    7 000 р./смена

  • Год выпуска

    ————

  • Грузоподъемность

    16 тонн

  • Вылет стрелы

    1,9-30,0 метров

  • Модификация шасси

    Урал 5557

  • Ориентировочный расход топлива

    36 л/100 км

КС-35714-2

  • Страна производитель

    Россия: Иваново

  • Ориентировочная цена покупки

    4 550 000 р.

  • Ориентировочная цена аренды

    16 000 р./смена

  • Год выпуска

    1994 год

  • Грузоподъемность

    17 тонн

  • Вылет стрелы

    1,9 — 16,0 метров

  • Модификация шасси

    УРАЛ-5557

  • Ориентировочный расход топлива

    ————

КС-45717-1Р

  • Страна производитель

    Россия: Иваново

  • Ориентировочная цена покупки

    6 900 000 р.

  • Ориентировочная цена аренды

    9 500 р./смена

  • Год выпуска

    1998 год

  • Грузоподъемность

    25 тонн

  • Вылет стрелы

    1,9-31,0 метров

  • Модификация шасси

    Урал 4320

  • Ориентировочный расход топлива

    43,5 л/100 км

КС-45717-1

  • Страна производитель

    Россия: Иваново

  • Ориентировочная цена покупки

    5 810 000 р.

  • Ориентировочная цена аренды

    10 400 р./смена

  • Год выпуска

    1998 год

  • Грузоподъемность

    25 тонн

  • Вылет стрелы

    19,7 метров

  • Модификация шасси

    УРАЛ-4320

  • Ориентировочный расход топлива

    42,3 л/100 км

КС-45717-1Р ОВОИД

  • Страна производитель

    Россия: Иваново

  • Ориентировочная цена покупки

    6 240 000 р.

  • Ориентировочная цена аренды

    9 500 р./смена

  • Год выпуска

    1998 год

  • Грузоподъемность

    25 тонн

  • Вылет стрелы

    29 метрров

  • Модификация шасси

    УРАЛ-4320

  • Ориентировочный расход топлива

    42,3 л/100 км

Шасси – это автомобильная основа для установки подъемного крана. От характеристик шасси зависит мощность автокрана, его скорость передвижения, маневренность и проходимость, а значит – приспособленность к разным условиям работы. Ивановец на базе Урал выпускается в семи разновидностях.

Описание шасси

В продукции Ивановского автокранового завода используются четыре вида шасси Урал – 5557 и 4320 в трех моделях.

Урал-5557 отличается следующими параметрами и особенностями:

  • формула колес – 6х6, что делает машину вездеходной;
  • дизельный двигатель модели ЯМЗ-236 на 230 л.с.;
  • скорость машины – до 70 км/ч.

Габариты колесной базы – 10х2,5х3,4 метра.

Урал-4320, используемый для изготовления автокрана КС-54717-1, имеет следующие характеристики:

  • полноприводный, колеса 6х6;
  • двигатель дизельный, ЯМЗ-238М2;
  • мощность двигателя – 240 л.с.;
  • скорость на дороге – до 70 км/ч.

Габариты машины – 7,5х2,5х2,8.

Перечисленные машины предназначены специально для установки технологического оборудования и тяжелой техники, к которой и относятся автомобильные краны.

Модели Ивановцев на базе Урал

На основе этих машин установлено семь кранов грузоподъемностью 16, 17 и 25 тонн, в их числе и одна овоидная облегченная модель 16-тонника:

  • кран 35714-2 – 17 т;
  • 45717-1 -1р+ овоид – 25 т;
  • 35714, -10 + овоид – 16 т.

16-тонные

Ивановец КС-35714 стрела

КС-35714 – Ивановец на базе Урал-5557 с максимальным вылетом стрелы в 17 м и высотой подъема с учетом семиметрового гуська – 25 м. Темп перемещения небольших грузов и пустого крюка может достигать 18 м/мин, посадочный темп – 0,2 м/мин.

Модификация последней единицы техники обладает трехсекционной стрелой и возможностью оборудования гуська до 9 м. Оборудована опорными контурами. Стреловое оборудование – самое длинное в своем классе, 23 м. Еще одна модификация 16-тонника – овоидная, облегченная. При сохраненном запасе жесткости гарантирует улучшенную и более легкую конструкцию.

Специализированные машины обеспечивают высокую проходимость и позволяют регулировать работу осей в разных условиях проезда и при любом дорожном полотне.

Технические характеристики КС-35714

Базовое шассиУРАЛ-5557
Колесная формула6 x 6
Модель двигателяЯМЗ-236НЕ2
Мощность двигателя, кВт (л.с.)169 (230)
Грузоподъемность, т16
Грузовой момент, тм48
Вылет стрелы, м1,9 — 17,0
Высота подъема (с гуськом), м9,1 — 18,4 (25,0)
Длина стрелы, м8,0 — 18,0
Длина гуська, м7,0
Скорость подъема (опускания), м/мин9,0
Максимальная скорость подъема (опускания) пустого крюка и грузов до 4,5 т, м/мин18,0
Скорость посадки, м/мин0,2
Частота вращения, мин-12,5
Скорость передвижения, км/ч60
Габаритные размеры в транспортном положении длина / ширина / высота, мм10 000 / 2 500 / 3 420
Полная масса с основной стрелой, т19,04
Распределение нагрузки на дорогу через шины передних колес, т5,185
Распределение нагрузки на дорогу через шины колес тележки, т13

17-тонные

Ивановец КС-35714-2 – автокран на базе Урал 5557. Вылет стрелы установки достигает 16 метров, а высота подъема с учетом установленного решетчатого удлинителя – 21 м. Посадочная скорость – 0,2 м в минуту при темпе опускания и подъема грузов в 9 метров в минуту. Показатель грузового момента равен 48 тм.

25-тонный

25-тонник установлен на основе модификации 4320. Он может работать с грузами повышенной опасности – взрывоопасными и токсическими, до двадцати тонн, обычными – на пять тонн больше. Длина стрелы достигает двадцати одного метра, вылет – 19,7 м. Подъем с гуськом – 28 м.

Ивановец КС-45717-1 стрела

Видео: Обзор автокрана Ивановец на шасси Урал

avtokrany.guru

Кран манипулятор на базе Урал 4320

Автомобили «Урал» Челябинского машиностроительного завода известны еще со времен Советского Союза. Поначалу они создавались, как армейские грузовики, поэтому шасси этих машин рассчитано не запредельные нагрузки и передвижение по практически абсолютному бездорожью. По отзывам военных, служивших в «горячих точках» во всех географических широтах – «Урал» – одна из наиболее проходимых и неприхотливых в эксплуатации машин.

В процессе конверсии военные автомобили стали гражданскими, но, как это получилось со многими машинами, не потеряли своих качеств. Их умело переоборудовали под хозяйственные нужды. Модификации Урала с дизельным двигателем стали базовым автомобилем для более 400 установок промышленного назначения.

Технические характеристики

Шасси 43203 является модификацией модели 4320 с увеличенной монтажной базой. Он может перевозить груз или надстройку массой около 7 тонн. При этом нагрузка на передний мост не должна превышать 5300 кг. При установке механизма на платформу этот параметр необходимо обязательно учитывать.

Краны манипуляторы на базе Урал оборудуются штатным двигателем мощностью 230 л.с. В проектном серийном варианте – это турбодизель. По специальному заказу двигатель может быть установлен большей мощности – до 250 л.с.

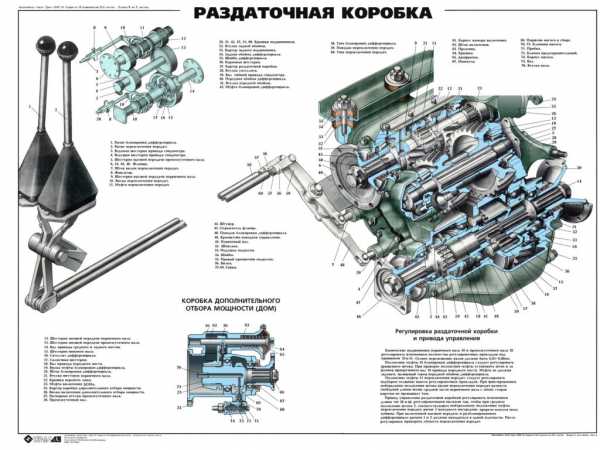

Коробка передач – пятиступенчатая с раздаточной коробкой и агрегатирована с межосевым дифференциалом, оборудованным блокировкой. Полная масса автомобиля составляет 21300 кг, без учета надстроек и установленных агрегатов. Распределение масс – на передний мост -5300 кг, на заднюю тележку – 16000 кг. Рулевое управление гидромеханическое, поворачиваются только передние колеса.

Грузоподъемность12000 кг
Полная масса21300 кг
Мощность230 л. с.
Тип двигателядизельный с турбонаддувом
Объем двигателя11,15 куб.см
Топливный бак, объём300 +210 л
КППмеханическая
Колесная база4555+1400 мм
Подвеска (передняя/задняя)рессорная
Тормоза (спереди/сзади)барабанные
Шины425х80/R21

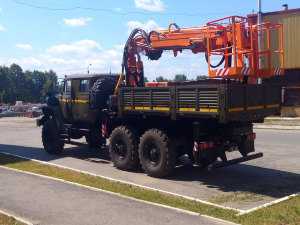

Манипуляторы Урал

Для различных грузоподъемных работ кран манипулятор на базе Урала является одним из наиболее востребованных устройств в условиях строительных площадок, лесоразработок и прочих сфер хозяйственной деятельности, где подъездные пути далеки от совершенства. Трехосное шасси формулы 6х6 позволяет добраться до любого объекта.

Урал с краном манипулятором ИМ 240-04 может работать с любыми типами захватов для груза. Подъемник состоит из четырех выдвижных гидравлических секций. Максимальная грузоподъемность установки – 7000 кг при вылете стрелы 12 метров. На максимальном вылете крановая установка может поднять груз 1,7 тонны на высоту до 14 метров. Если груз необходимо опустить ниже оси машины, то глубина опускания составляет до 9,5 метра. Управление гидравлической стрелой осуществляется с земли с помощью пульта, или с сиденья, которым оборудована подъемная установка.

Для сохранения равновесия Урал с краном манипулятором оборудован выдвижными гидравлическими упорами. База опор составляет 5890 мм.

На базе автомобиля Урал 4320 совместное шведско – российское предприятие устанавливает кран манипулятор HIAB 288 EP-3 HiDuo, оборудованный местом оператора. Это мощная установка с телескопической стрелой грузоподъемностью 8,6 тонны. Максимальный вылет стрелы составляет 22,4 метра при грузовом моменте 20 тонн на метр. При максимальном вылете стрелы в горизонтальном положении кран манипулятор может поднять груз около 500 кг.

Многофункциональный кран манипулятор на шасси Урал создан для работы в трудных условиях при диапазонах температур от – 50 до + 45оС. Шасси машины позволяет проехать там, где любой грузовой автомобиль остановится. Поэтому эти машины незаменимы на лесоразработках, трассах трубопроводов, буровых, полевых станах и новостройках.

Общий вес крановой установки составляет 3,7 тонны, высота в транспортном состоянии – 2,4 метра. В сочетании с бортовым автомобилем многофункциональный кран манипулятор на шасси Урал может преодолевать неровности до 60о, при этом равновесие крановой установки не нарушается.

Краны манипуляторы на базе Урал4320 и 43203 являются незаменимыми машинами в условиях экстремального климата. Даже в средних широтах при погодных аномалиях, которые наблюдаются все чаще, эти установки уникальны для применения в чрезвычайных ситуациях и повседневной работе.

В большинстве случаев на такую модель устанавливают КМУ МКМ-200, однако, на этом варианты не заканчиваются.

Характеристики кран-манипулятора МКМ-200

Вылет телескопической стрелы, м: максимальный:9,60
Вылет телескопической стрелы, м: минимальный:1,32
Угол подъёма стрелы от горизонтали, град:70
Угол опускания стрелы от горизонтали, град:30
Угол поворота колонны, град:320
Максимальный крутящий момент на бурильном инструменте, кН*м:6,7
Диаметр бурения штатным шнеком, м:0,36 или 0,5
Глубина бурения штатным шнеком, м:не более 4,2
Глубина бурения с наращиванием шнека, м:не более 8
Максимальный вылет при бурении, м:5,4
Минимальный вылет при бурении, м:3,2
Максимальное усилие пригруза на рабочем инструменте, кН:50
Грузовой момент, тм:14,8
Грузоподъёмность на максимальном вылете, т:1,2
Грузоподъёмность на минимальном вылете, т:4,0
Грузоподъемность люльки телескопического подъёмника, кг:250
Максимальная высота подъема люльки телескопического подъёмника, м:13,3
Рабочий сектор подъемника, град:180
Габаритные размеры: длина,ширина, высота, мм:8900х2550х3900
Базовое шасси:Урал 4320-0111-41
Масса перевозимого груза, тн:4,3



Бурильная установка может получать отверстия, диаметр которых достигает 0,5 метра на глубину до 8 метров, если использован удлиненный шнековый бур. Гидробур развивает крутящий момент 630 килограммометров.

Транспортные возможности автомобиля сохраняются – в кузове можно перевозить грузы массой до 4,3 т. При максимальном вылете стрелы крановый механизм может поднимать до 1,2 тонн груза, а при минимальном – 4 тонны.

Все рабочие и вспомогательные движения установки производятся гидравлическими цилиндрами и гидромоторами, которыми можно управлять с расположенного возле колонны крана пульта или с дистанционного пульта управления, который можно даже взять с собой в люльку для высотных работ.

Системы

Обзор

Отзывы

Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}} Показать еще Оставить отзыв

Summary

spectekhnika.info

Автокран КС-3574 Ивановец (УРАЛ-5557) – технические характеристики

Не дорогая, мощная и функциональная автомобильная крановая установка – это советский автокран КС-3574. Собранный на базе УРАЛА он выглядит солидно, имеет высокую проходимость и ремонтопригодность, что особо важно для отечественного потребителя. Автокран применяют во всех работах, связанных с поднятием и перемещением тяжестей.

Где можно использовать кран КС-3574

Автокран Ивановец предпочитают применять в грузоподъемных работах по нескольким причинам. Здесь речь не только в высокой проходимости машины. Невзирая на то, что техника давно была разработана, она ничуть не устарела и сохранила свою универсальность.

Строительная сфера

Автокран КС-3574 получил практически идеальную с точки зрения выносливости конструкцию, а поэтому его можно использовать профессионально на стройках, где происходит длительная и непрерывная работа при подъеме тяжелых элементов.

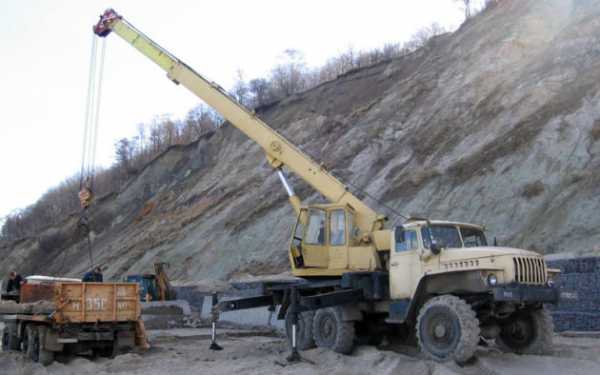

Автокран КС-3574 в работе

Логистические центры и складские помещения

Техника безопасна и практична. Ее применяют вместо манипуляторов, если мощность последних не позволяет выполнять сложные погрузочно-разгрузочные операции. За счет компактности автокран может работать даже в стесненных условиях складов.

Автокран УРАЛ КС-3574 — общая характеристика

Монтаж громоздких конструкций

Благодаря функции свободного передвижения груза, как по вертикали, так и по горизонтали, машину можно использовать при установке приспособлений технического характера, различных сооружений, работе с негабаритными грузами.

Ликвидация последствий природных бедствий

С помощью автомобильного крана удобно растаскивать завалы, грузить поврежденные конструкции, технику. А благодаря высокой проходимости КС-3574 это можно делать при отсутствии свободных подъездных путей.

О конструкции автомобильного крана

Автокран Ивановец поставлен на шасси грузовика УРАЛ модели 5557. Все рабочие механизмы функционируют за счет гидравлики. Насос гидравлического типа прогоняет по системе жидкость под давлением.

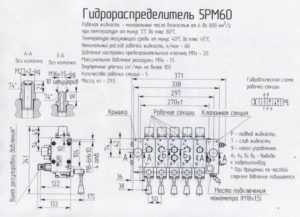

Автокран кс-3574 — схема гидрораспределителя

Через гидрораспределитель эта жидкость попадает в тот или иной силовой агрегат, приводя его в действие.

Кабина автокрана на мощной станине способна поворачиваться на полный круговой угол и дает возможность оператору доставать грузы практически по всему периметру.

Система безопасности крановой установки построена на основе стандартных ограничителей и множества датчиков контроля. Обработанная компьютером информация о состоянии техники передается на экран контрольного прибора в кабину машиниста.

О технических характеристиках автокрана КС-3574

Машина имеет такие технические параметры:

  • Используемое шасси от УРАЛА-5557;
  • Формула колесной базы – 6х6;
  • Масса снаряженная автокрана – 17.8 тонн;
  • Заявленная мощность в лошадиных силах – 210;
  • Грузовые характеристики максимального подъема – 14 т;
  • Грузовой момент – 45 т*м;
  • Предел высоты при подъеме груза на основной стреле – 14.5 метров;
  • Скорость операции подъема груза и его опускания – в пределах 0.2-10 метров в минуту;
  • Скорость посадки груза на платформу или плоскость – 0.2 метра в минуту;
  • Скорость передвижения автокрана при транспортировке – 60 км/час;
  • Габаритные параметры длина, ширина, высота соответственно – 9.91х2.50х3.36 метров.

Органы управления краном

О стреле крана КС-3574

Стрела размером 14 метров в разложенном состоянии состоит из двух колен. Телескопирование конструкции происходит за счет гидроцилиндров, а подъем стрелы – за счет центрального гидроцилиндра.

В собранном состоянии стреловое оборудование компактно размещается над кабиной автомашины, не влияя на маневренность техники при передвижении.

Видео: Автокран Ивановец

avtokrany.guru

Аренда автокрана УРАЛ КС-45717-1 в Санкт-Петербурге (СПб) цена от 1500 руб./смена

































Основные
параметры
Базовое
шасси
Урал 4320
Колесная
формула
6х6
Параметры масс
Полная
масса с основной стрелой, тн
22,21
Распределение
нагрузки на дорогу
Через
шины передних колес, т.с
6,05
Через
шины колес тележки, т.с
16,16
Двигатель
ТипЯМЗ-53622-10
Мощность
двигателя, кВт (л.с.)
176 (240)
Параметры
крановой установки
Грузоподъемность,
тн

 – с
обычными грузами
25
 – с
ядовитыми и взрывоопасными грузами
20
Грузовой
момент, тм
75
Вылет
стрелы, м
2,0 – 19,7
Высота
подъема, м
10,0 – 21,3
Длина
стрелы, м
9,0 – 21,0
Опорный
контур на выдвинутых выносных опорах, м
5,6 х 4,95
Опорный
контур на втянутых выносных опорах, м
2,25 х 4,95
Скорость
подъема (опускания) груза при кратности полиспаста К=8, м/мин

 – номинальная
 – увеличенная
(с грузом не более 4,5 т)
6,8
 13,6
Скорость
посадки, м/мин
0,2
Частота
вращения, мин-1
0,3 – 1,9
Скорость
передвижения, км/ч
60
Габаритные
размеры
Длина,
мм
10 900
Ширина,
мм
2 500
Высота,
мм
3 650
