Кран клапан – Типы трубопроводной арматуры и её конструктивные разновидности. Задвижки, вентили, клапаны, краны, заслонки, регуляторы и их отличия. | Трубопроводы

Чем вентиль отличается от крана — основные отличия

Трубопроводная арматура используется как на промышленных магистралях доставки и распределения различных потоков жидких и газообразных сред, так и на бытовых. Её функциональное значение трудно недооценить, так как она служит не только для того, чтобы перекрывать и открывать подачу различных жидкостей и газов, но и для регулирования напора, а также в качестве предохранительного устройства и конденсатоотвода.

Основные типы запорной арматуры

К основным типам запорной арматуры прежде всего относят кран и вентиль. Они являются самыми распространенными и необходимыми элементами различных систем трубопроводов.

Кран представляет собой запорное устройство, конструктивно представляющее собой неподвижный корпус, выполненный из различных материалов (металл, пластик) и подвижный элемент. В основном для производства кранов используют бронзу и латунь. Это обусловлено не только их стойкостью к коррозии, но и данные материалы легче подвергаются обработке, так как для поверхностей затвора и корпуса требуется качественная обработка.

Водопроводный кран

При перекрывании крана подвижный элемент имеет перпендикулярную траекторию относительно направления потока жидкости ли газа, при этом он совершает вращательные движения вокруг своей оси.

Среди кранов выделяют затворы, различающиеся подвижным элементом. Он может быть выполнен в виде конуса, шара и т. д.
Вентили также имеют многие разновидности, различающиеся по конструкции и назначению.

Вентиль или клапан применяется не только для перекрывания потока жидкостей или газов, но и служит для его регулирования за счет того, что в своей конструкции имеет подвижный элемент, двигающийся параллельно оси потока. Регулирование происходит благодаря сужению условно-проходного диаметра запорного устройства.

Вентиль

Отличия вентиля и крана

Благодаря широкой линейке запорно-регулирующих устройств, необходимо правильно при монтаже системы трубопроводов подачи жидкостей или газов выбирать тот тип запорных устройств, который будет эффективно решать поставленные задачи на определенном участке. Поэтому необходимо понимать особенности и отличия основных элементов запорной арматуры.

Основным отличием вентиля от крана является функциональное назначения в работе. Вентиль служит для плавной регулировки напора потока газа за счет его конструктивных особенностей. Следует отметить, что кран также имеет возможность регулирования потока жидкостей и газов, но из-за многих особенностей условий эксплуатации данных устройств неполное перекрывание категорически запрещено.

Следует отметить что кран и вентиль не изменяют направление потока газа иди жидкостей. Они служат только для частичного или полного перекрывания потока. При этом при установке данных элементов в систему трубопроводов следует обратить внимание на стрелку, указывающей правильное направление движения среды. Неправильный монтаж данных устройств будет создавать лишнее гидравлическое сопротивление, что в конечном итоге отразится не только на их правильной работе, но и на сроке службы.

Конструкция вентиля предполагает наличие грун-буксы, которая крепится к подвижному штоку. Это позволяет данному элементу вентиля герметично садится на седло отверстия.

Можно также отличить кран от вентиля визуально. Для этого необходимо сравнить рукоятки данных устройств. Кран оснащается простой рукояткой, прикрепленной к штоку, вентиль же содержит так называемый «барашек», предназначенный для плавного регулирования потока газов и жидкостей.

Что лучше: кран или вентиль?

Однозначного ответа на вопрос: что лучше- кран или вентиль, дать невозможно. Так как определенный вид запорной арматуры выполняет те специальные задачи, которые на него возлагаются. Кран удобен для быстрого перекрывания потока жидкости, благодаря своим конструктивным особенностям. Это достигается за счет простого поворота рукоятки перпендикулярно оси направления потока движения рабочих сред. Барашек вентиля необходимо заворачивать, затрачивая больше времени, чем при перекрывании крана.

По сроку службы вентиль значительно уступает крану, так как его конструкция предполагает наличие клапан и уплотнительных элементов, которые со временем выходят из строя и подлежат замене. Срок службы прокладок зависит от типа среды (степень агрессивности).

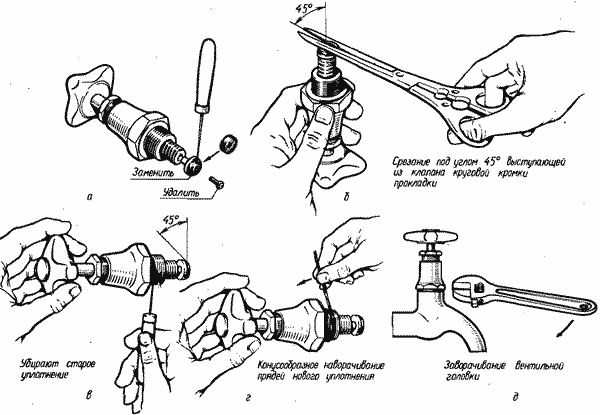

Зато по ремонтопригодности вентиль является отличным устройством, так как некоторые его детали подлежат полной или частичной замене. При выходе же из строя крана его следует полностью демонтировать и установить новый.

vchemraznica.ru

В чем разница между краном и клапаном?

Запорная арматура используется при устройстве газопроводных и канализационных систем. Такие приспособления заметны на разных видах труб, их прямое предназначение — перекрытие любых потоков (водных или газовых). Кран и клапан относятся к основным механизмам данного типа.
Исходя из характеристик данных механизмов, выбирается определенный тип приспособлений. Чтобы сделать верный выбор, необходимо знать, что и как работает.
В чем разница между краном и клапаном?

Главное отличие — предназначение в работе, их функции. Главная задача клапана — обеспечение процесса плавной регулирование напора газа за счет конструктивных особенностей. Безусловно, такую работу способен выполнять и кран, он имеет способность регулировать поток жидкостей и газов, но из-за специальных условий использования неполное перекрывание строго запрещено.

Необходимо сказать, что ни кран, ни клапан не могут изменить направления потоков, они применяются только при необходимости частичного или полного перекрывания потока. При установке кранов и клапанов в трубопроводную систему необходимо посмотреть на стрелку — она показывает верное направление движения. Неправильный монтаж способствует возникновению лишнего гидравлического сопротивления, это повлияет на срок службы, может привести к неправильной работе и неисправностям. Структура клапана включает в себя грун-буксы что позволяет герметично садится на седло отверстия.

Существуют и визуальные отличия. Рукоятки данных запорных приспособлений различны — клапан имеет «барашек», который необходим для плавного регулирования потока, кран же имеет простую рукоятку, которая крепится к штоку

Ответа на вопрос «что лучше: кран или клапан?» нет.  Дать такой ответ невозможно, так как каждый тип запорной арматуры предназначен для выполнения определенных задач. Кран, в отличие от клапана, имеет конструктивные особенности, которые способствуют его работе при необходимости быстрого перекрытия потока. Это происходит из-за более простого строения рукоятки, так как на заворачивание «барашка» клапана тратится больше времени. По сроку работы клапан уступает крану, в его конструкции предполагаются уплотнительные элементы, которые периодически ломаются и нуждаются в починке или замене. Однако по ремонтопригодности преимущества у клапана, так как в его строении возможна замена деталей, вышедших из строя. При деформации крана необходима полная замена.

Расслабься и не дай змейке разюиться 😉

Для управления используй стрелки на клавиатуре ⌨

yaznal.ru

сравнительные характеристики и принцип работы

Общие характеристики разных видов запорной арматуры

Запорная арматура используется при устройстве газопроводных и канализационных систем. Ее можно увидеть на трубопроводах общего назначения, промышленного типа, промышленных трубопроводах с особыми условиями работы, сантехнических трубопроводах и на многих других. Они предназначены для того, чтобы перекрывать любые водные либо газовые потоки.

Ремонт смесителя своими руками.

Для этих целей служат задвижка, кран, вентиль, клапан, а также иные запирающие механизмы. Бытовая сантехника не обходится без подобных механизмов, но мало кто понимает, чем отличается кран от задвижки. Без этого просто невозможно подключить бытовую технику, устранить течь, перекрыть газ или поменять смеситель. Сантехника окружает нас сплошь и рядом, а запорная арматура — неотъемлемая ее часть.

На самом деле она имеет существенные различия как конструктивные, так и эксплуатационные, хотя любое конструктивное решение этого вида арматуры всегда работает в двух положениях: закрыто и открыто.

Но, исходя из их функциональных характеристик и области применения, выбирается тот или иной вид устройства. Для правильного выбора следует знать, чем может отличаться принцип их работы, и какую функцию каждый из них выполняет.

Вернуться к оглавлению

Принципы работы крана, вентиля и задвижки

Устройство крана.

Конструктивными решениями запорной арматуры, являются краны, вентиля и задвижки. Чем они отличаются между собой?

Задвижки являются самыми распространенными и самыми востребованными запирающими устройствами. Их конструкция подразумевает нахождение запирающего элемента в положении закрыто и открыто. Поток рабочей среды перекрывается вследствие того, что запирающий элемент перемещается перпендикулярно к его оси. Задвижки могут быть применены исключительно в роли запирающей арматуры. Они бывают параллельные, клиновые и шиберные.

Вентиль или клапан способны перекрывать поток рабочей среды за счет того, что устройство перемещается параллельно оси его движения. Он, в отличие от задвижек, может быть применен не только как перекрывающее устройство, но и как регулирующее ввиду того, что его конструкция позволит вам не полностью перекрыть поток среды, а частично.

Конструкция двухручкового смесителя.

К существенному недостатку можно отнести неспособность вентиля реагировать на изменяющуюся скорость и давление в системе. Поэтому сфера его применения — трубопроводы с относительно постоянным потоком и давлением рабочей среды. Кроме регулирующих и запорных устройств, различают перепускные, смесительные, а также распределительные конструкции данных механизмов.

Кран — еще один вид запорной арматуры. Он может быть применен как перекрывающее, так и регулирующее устройство. Функционирует он так: запорный элемент, вращаясь вокруг своей оси, перемещается по направлению перпендикулярному движению потока среды. Запорный элемент имеет форму диска. Вследствие его вращения вокруг собственной оси и происходит перекрытие жидкости по перпендикулярному направлению.

Современная сантехника предлагает различные конструкционные решения запорной арматуры, которые имеют собственные особенности. Конечно, это влечет за собой наличие отличительных преимуществ и недостатков, которые проявляются в различных условиях. Поэтому, чтобы правильно выбрать запорную арматуру, необходимо учесть особенности конструкции трубопровода, а также условия использования и требования к конкретному устройству. Для этого необходимо понимать, чем отличается, к примеру, кран от вентиля, ведь разница между ними не столь очевидна.

Вернуться к оглавлению

Сравнительные характеристики крана и вентиля

Устройство крана с задвижкой

Основным различием между краном и вентилем является регулировка напора рабочей среды. Вентиль может производить такую регулировку, а вот кран нет. Более того, учитывая правила эксплуатации кранов, регулировать с их помощью напор категорически запрещено. Функций у крана всего две: открывать и закрывать поток среды. А вот клапан может легко регулировать напор жидкости или газа.

Такое различие обусловлено конструкцией. Запорный элемент в этом устройстве перемещается в направлении потока и в итоге садится на седло. В кранах же он вращается вокруг своей оси. Кроме того, существуют шаровые краны. В их конструкции запорным элементом выступает поворачивающейся перпендикулярно потоку шар, вследствие чего изменяется диаметр трубы. А вот вентиля оборудуются грун-буксой. Данное конструктивное решение подразумевает, что, перемещая шток грун-буксы, производят поднятие или опускание клапана, который прикреплен к штоку. Таким образом, происходит открытие или закрытие отверстия, которое находится в седле.

Визуально несложно отличить вентиль от крана. Если у запорной арматуры простая ручка, а конец этой ручки крепится к штоку, то это — кран. Если же на месте ручки на штоке находится барашек — это клапан.

Вернуться к оглавлению

Сравнение вентиля и задвижки

Устройство вентильного смесителя.

Чем отличается вентиль от задвижки? Разница между ними заключается в конструкции этих двух видов запорной арматуры. Задвижка имеет более сложную конструкцию. В ней поток перекрывается за счет заслонки или конуса, который перпендикулярно опускается до упора, то есть до полного перекрытия движения жидкости или газа. Вентиль же устроен несколько проще. Поток перекрывает клапан, который прижимается к седлу параллельно. Таким образом, поток дважды изгибается под 90°. При этом повышается сопротивление.

Если клапан сконструирован и сделан правильно, не должны сужаться проходные отверстия, если сравнивать их с входными и выходными. А вот задвижки этим похвастать не могут. Во многих трубопроводах ставят полноприводные их варианты, которые по своему диаметру соответствуют диаметру трубопровода.

Хотя существуют и другие варианты этого устройства, более суженные, чем диаметр трубопровода. Их устанавливают с определенной целью. Такие задвижки благодаря меньшему диаметру имеют меньший крутящий момент. Это уменьшает износ уплотнителей в трубе.

Если трубопровод имеет большой диаметр, свыше 300 мм, или если трубопровод работает под большим давлением, то в таких трубопроводах рациональнее ставить задвижки, так как они работают эффективнее.

Клапан, имея более простую конструкцию, обладает в итоге и низкой стоимостью. Кроме того, его проще вращать под высоким давлением. Но это высокое давление создает остаточную нагрузку на конструкцию, так как в конструкции вентиля есть изгибы, и высокое давление стремится отжать клапан от седла. В конструкции задвижки нет изгибов, такое сопротивление потоку сведено на нет. Давление существует только со стороны движения потока, и это помогает заслонке более плотно прилегать к седлу. Что обеспечивает задвижке большую надежность по сравнению с вентилем.

Задвижки не могут выступать в роли регулирующих элементов, а могут лишь полностью перекрывать поток или полностью открывать его. А вот вентили могут играть роль регулирующих устройств.

Поделитесь полезной статьей:

bezsantexnika.ru

Чем отличается вентиль от крана

Все трубопроводы снабжаются соответствующей арматурой. Ее назначение — открывать и перекрывать поток жидкости (газа), регулировать ее температуру, давление или расход, а также предохранять оборудование от нерасчетных режимов. В соответствии с назначением арматура бывает запорной, регулирующей, предохранительной, приводной и др. К какому же типу арматуры относятся краны и вентили, и в чем состоит их различие?

Определение

Кран — тип  трубопроводной приводной арматуры, в котором затворный орган вращается вокруг своей собственной оси, размещенной перпендикулярно направлению потока. Обычный кран состоит из двух главных элементов: неподвижного корпуса и вращающейся  пробки.

Шаровой кран

Вентиль (запорный клапан) — это тип приводной арматуры, в котором затворный орган, перемещаясь в направлении потока, садится на седло. Вентиль предназначен для открытия, закрытия и регулировки потоков газа или жидкости.

Вентильк содержанию ↑

Сравнение

Основное различие между вентилем и краном заключается в том, что вентилем можно регулировать напор рабочего потока, а краном нельзя (к тому же регулировка краном по правилам эксплуатации категорически запрещена). Кран выполняет всего две функции, имея только положение «открыто» или «закрыто», а вентилем можно легко регулировать напор рабочего потока.

Всё дело в конструктивных отличиях вентиля и крана. В вентилях запорный орган садится на седло, перемещаясь в направлении потока, а в кранах он оборачивается вокруг своей собственной оси. К тому же краны обычно бывают шаровыми, то есть при повороте шара изменяется диаметр отверстия, а вентили оборудованы грун-буксой (выкручивая или закручивая шток грун-буксы, поднимают или опускают клапан, прикрепленный к штоку, тем самым открывая или закрывая отверстие, находящееся в седле).

к содержанию ↑

Выводы TheDifference.ru

1. Кран имеет два положения — это положение «открыто» и положение «закрыто».
2. Конструкция вентиля, кроме включения/выключения, позволяет еще и регулировать напор рабочего потока.
3. Визуально кран от вентиля отличается следующим образом: если ручка простая и конец ее прикреплен к штоку — это кран, если на штоке вместо ручки имеется «барашек» — это вентиль.

thedifference.ru

Чем отличается вентиль от шарового крана

Чем кран отличается от вентиля? Этот вопрос сегодня волнует многочисленное количество покупателей. Первоначально необходимо понимать, что все существующие трубопроводы оснащаются определенной разновидностью арматуры. Главное ее предназначение заключается в перекрытии, а также в открытии потока жидкости как и в регулировании температурного режима, так и в предохранении оборудования.

Чем отличается вентиль от шарового крана?

В современное время трубопровод может обладать различными вариантами арматуры. В зависимости от ее разновидности, их можно разделить на такие виды: регулирующего, приводного, запорного, предохранительного варианта и т. д. Но прежде чем определиться с отличительными характеристиками между обычным краном и специальным вентилем, рекомендуется обозначить то, что же подразумевается под подобными понятиями.

Кран – это разновидность трубопроводной арматуры специального приводного варианта. Вращение затворного органа осуществляется вокруг именно собственной оси. Она располагается перпендикулярным образом по направлению определенного подающегося потока. Зачастую такое изделие состоит всего из нескольких основных элементов. Сюда стоит отнести, как вращающуюся пробку, так и обычный неподвижный корпус — изучить каталог кранов https://giacom.market/truboprovodnaya-armatura/krany-sharovye/.

А вот вентиль представляется под видом разновидности приводной арматуры, где затворный орган вращается в направлении самого потока. Другими словами, он садится, как говорится, на седло. При всем этом такое изделие, как вентиль, в основном предназначается для регулирования, закрытия и соответственно, открытия жидкости.

Главная отличительная характеристика между краном, а также вентилем, заключается именно в том, что второй вариант изделия допускает регулирование напора потока, а вот с использованием первого приспособления такие действия являются недопустимыми. Дополнительно необходимо отметить и факт того, что регулирование потока с использованием крана согласно существующим сегодня правилам применения категорически запрещается.

Кран предназначается для выполнения всего нескольких функций. Это связано с тем, что он обладает только такими положениями, как «закрыто» и «открыто». А вот с использованием вентиля возможно достаточно легкое регулирование и самого напора.

В данной ситуации, дело обстоит именно в конструктивных отличиях. В вентиле, присутствующий здесь запорный орган, в любом случае садится, как говорится, на седло. Перемещение осуществляется в направлении потока. В кранах же осуществляется оборачивание вокруг собственной оси. Дополнительно краны зачастую представляются под видом шарового варианта. Другими словами, при повороте шара меняется и диаметр самого отверстия. А вот такое приспособление, как вентиль дополнительно оборудовано и специальной грундбуксой. За счет закручивания и выкручивания шток грундбуксы осуществляется опускание, а также само поднятие клапана. Вследствие этого возможно закрытие или открытие самого отверстия, которое располагается в седле.

В любой ситуации, с учетом всего вышесказанного можно сделать следующие выводы:

1. Кран обладает несколькими положениями. Другими словами, это такие положения, как «открыто», а также «закрыто».
2. Сама конструкция такого приспособления, как вентиль, кроме функции выключения, а также включения, одновременно с этим позволяет осуществлять регуляцию напора рабочего потока.
3. В визуальном плане отличить кран от вентиля можно таким образом: если ручка является достаточно простой, а сам ее кончик прикрепляется к штоку, тогда подобное изделие представляется под видом крана. В ситуации, когда вместо ручки используется «барашек», тогда изделие называется вентилем.

к содержанию ↑

Кран шаровый и вентиль: отличие и особенности продукции!

Что лучше приобрести: кран или такое приспособление, как вентиль? Точно ответить на подобный вопрос в действительности нереально. Ведь в некоторых ситуациях необходимо применение именно шарового крана, а вот в других – специального вентиля. Дополнительно здесь рекомендуется отметить и факт того, что кран считается более удобным устройством в применении. В данной ситуации ручку можно повернуть на все 90 градусов. За счет этого осуществляется перекрытие поступающей воды. А вот запорный клапан, присутствующий в вентиле, нужно заворачивать, чтобы осуществить закрытие или открытие подачи воды.

Дополнительно на вентиле имеются и специальные клапаны с наличием прокладок. При износе их достаточно просто поменять на новый вариант. Также периодически рекомендуется заменять и сам сальник. А вот с шаровой разновидностью крана подобных проблем в действительности не существует. Здесь рекомендован только постоянный и тщательный уход за самой поверхностью. Она всегда должна находиться в максимально идеальном состоянии.

В целом, если в помещение подается действительно достаточно жесткая воды, тогда рекомендован монтаж вентиля. Ведь подобное изделие подлежит хоть и частичному, но все-таки ремонту. В ситуации, когда кран по определенным причинам повредится, тогда не обойтись без его полноценной замены.

При всем этом вентиль чаще всего можно приобрести по более низкой стоимости, если брать в сравнении со вторым видом продукции. Подобная не слишком высокая цена в первую очередь обусловлена именно тем, что устройство обладает простой конструкцией такого элемента, как запорный клапан.

В любой ситуации, запорная разновидность арматуры в современное время применяется для создания разнообразных канализационных и газопроводных систем. Она также часто встречается и в трубопроводах, обладающих общим предназначением. Устройство предназначается для перекрытия газового или водного потока. С этой целью возможна установка не только клапанов и задвижек, но и таких приспособлений, как краны и вентили. Все они обладают огромным количеством преимуществ, и некоторыми отрицательными характеристиками. Все зависит от ситуации.

Таким образом, отличие вентиля от крана первоначально заключается в том, что с применением крана невозможно осуществить регуляцию напора рабочего потока. А вот второе изделие допускает выполнение такого действия.

jmsi.ru

Сравнение шарового крана и запорного клапана

Любой трубопровод не обходится без специальной арматуры. Она предназначена для открытия и закрытия потока рабочей среды(жидкости, газа, порошкообразных веществ). Также с ее помощью можно регулировать температуру , давление, расход. По назначению различают такие типы арматуры, как регулирующая, приводная, предохранительная и запорная. Все устройства также отличаются по конструкции. Рассмотрим и сравним шаровые краны с запорными клапанами.

Первым делом нужно дать четкое определение каждого из устройств. Краном называется приводная арматура с вращающимся перпендикулярно рабочей среде затворным элементом. Самый простой кран состоит из двух компонентов – корпус и движущаяся вокруг своей оси пробка. Запорный клапан – это тип арматуры, в котором запорный элемент движется в направлении рабочей среды, опускаясь при этом в седло. Он состоит из корпуса, шпинделя, бугельного узла и золотника.

На сегодняшний день и запорные клапаны, и шаровые краны практически универсальны и могут применяться в любых условиях. Но все же принципиальные отличия между двумя этими устройствами существуют. Каждый из них обладает определенными преимуществами в определенном применении. Первым и основным отличием является более сложная конструкция запорного клапана по сравнению с шаровым краном. Он также может работать в частично открытом положении. Вентиль может управлять потоком, что невозможно в применении крана.

Такие особенности напрямую зависят от конструкции устройств. Шаровые краны оборудованы сферическим запорным элементом, который при неполном повороте изменяет напор, а вентили оснащены грун-буксой, шток который выкручивается и закручивается. Таким образом, в последней системе клапан при подъеме или опускании перекрывает или открывает поток рабочей среды. Наиболее подходящим применением запорного клапана являются системы с ручным регулированием расхода. Но в сравнении с шаровым краном в нем происходят большие потери напора, а поток движется только в одном направлении, что приводит к обрыву золотника. Запорные клапаны характеризуются более сложной конструкцией и меньшей надежностью в эксплуатации. Они также несколько дешевле остальных типов запирающей арматуры, уплотнители в них изнашиваются медленнее. Шаровые краны в свою очередь могут использоваться дольше без возникновения аварийных ситуаций.

Наши специалисты могут помочь в подборе оборудования. Для этого необходимо отправить сообщение на эл. почту [email protected] Будем рады вашим комментариям, заказам через сайт и заявкам на почту!

nomitech.ru

чем отличается вентиль от задвижки?

Различают несколько типов арматуры в зависимости от возложенной на нее функции.

Основными типами являются краны, заслонки, клапана или вентили и задвижки.

Задвижки подразделяются на два типа: полнопроходные и суженные. В суженных диаметр трубопровода больше диаметра уплотнительных колец.

Сходство у них одно — открыть или закрыть поток жидкости или газа. Различия же между ними более выражены, поэтому следует рассмотреть технические характеристики и область применения каждой из них в отдельности.

Задвижки: основные характеристики

Задвижка имеет затвор в виде диска, клина или листа.

Эта конструкция имеет затвор в виде диска, клина или листа. Он двигается перпендикулярно потоку вдоль колец седла самого корпуса. Задвижки подразделяются на два типа: полнопроходные и суженные. В суженных диаметр трубопровода больше диаметра уплотнительных колец.

Задвижки различаются также и по способу движения шпинделя. Он может быть вращаемым невыдвижным и с выдвижным штоком. Вращаемый шпиндель при работе с задвижкой совершает лишь радиальное движение. Шпиндель с выдвижным штоком совершает либо винтовое движение, либо поступательное.

Клапаны: основные характеристики

Обязательными компонентами конструкции предохранительного клапана прямого действия являются запорный орган и задатчик.

В отличие от задвижки, эта арматура снабжена конусоидальным или плоским тарелкообразным затвором, который совершает возвратно-поступательные движения вдоль поверхности седла.

Клапана подразделяются на предохранительные, дыхательные, перепускные запорные, регулирующие, обратные и др. Они бывают одно- и двухседельными. По форме затвора односедельные бывают тарельчатыми и игольчатыми. Клапан ручного действия, с резьбовым перемещением затвора, называют вентилем. Вентильная арматура подразделяется на запорную и регулирующую.

Запорные клапаны, или вентили, полностью перекрывают поток. Они всегда односедельные.

Существуют так же мембранные клапаны. Это конструкции, перекрывающие поток упругой мембраной из пластмассы или резины. Такие вентили обычно имеют чугунный корпус с внутренними полостями, покрытыми антикоррозийным слоем (эмаль, пластмасса или резина).

Регулирующие вентили созданы для аналогового регулирования расхода потока среды и снабжены одно- или двухседельным регулирующим органом.

Преимущества и недостатки задвижки и вентиля

Клапан ручного действия, с резьбовым перемещением затвора, называют вентилем.

Задвижка симметрична, благодаря чему она может устанавливаться в любом направлении относительно потока.

Но имеют они и некоторые недостатки. Например,при перемещении затвора уплотнительные поверхности испытывают сильное трение. Относительно диаметра трубопровода задвижка имеет большой габарит в направлении штока, как правило, не меньше двух диаметров. Но недостатком более существенным является то, что в положении затвора, когда сечение седла тарелками перекрывается лишь частично, часть уплотнительных поверхностей подвергается сильному износу твердыми частицами, неизбежно присутствующими в зоне обтекания потоком. При длительной эксплуатации задвижки в таком режиме идет усиленный износ поверхности уплотнения, настолько сильный, что в дальнейшем она не может обеспечить герметичность при закрытии задвижки. Что называется, задвижка «не держит».

Поэтому использование задвижки в качестве регулирующего элемента является нецелесообразным. Это все же запорная арматура.

Они используются на трубопроводах с большим, более 50 мм, диаметром, где необходимо медленное перекрытие потока для предотвращения гидравлического удара.

У вентиля затвор перемещается перпендикулярно, и в момент закрытия уплотнительные поверхности не испытывают трения, что существенно уменьшает возникновение задиров.

Из-за того что внутри корпуса вентиля направление потока дважды изменяется, а проходное сечение меньше, чем у задвижек, вентиль имеет повышенное гидравлическое сопротивление, что является его основным недостатком.

Вентиль не может эксплуатироваться в различных направлениях относительно движения потока. Его рабочим положением является то направление потока, когда он в закрытом состоянии со стороны седла давит на тарелку, а не со стороны штока. В этом положении давление потока при открывании вентиля даже помогает поднятию тарелки от седла. При неправильной установке вентиля давление потока в закрытом положении прижимает тарелку, и при открытии вентиля к перемещению штока придется приложить весьма значительное усилие, так как необходимо будет преодолеть давление потока. Это может привести к выходу его из строя, так как тарелку затвора может сорвать со штока, что потребует больших трудозатрат для ремонта.

Краны: основные характеристики

Кран отличается от вентиля и задвижки тем, что для пуска или остановки потока при помощи крана не требуется вращать шпиндель

Они не имеют штока, а затвор их выполнен в форме шара, конуса или цилиндра с отверстием для прохода потока и поворачивается перпендикулярно потоку. Если ось отверстия крана с осью трубопровода совпадает, то кран открыт, так как поток проходит через отверстие. Если же затвор повернуть на 90°, то кран будет закрыт. Кран отличается от вентиля и задвижки тем, что для пуска или остановки потока при помощи крана не требуется вращать шпиндель. Для этого достаточно лишь повернуть затвор на 90°. Этим кран отличается от задвижки и вентиля. У него нет маховика, поэтому он приводится в действие рукояткой. Кран находится в открытом состоянии, если рукоятка расположена вдоль трубопровода, а если перпендикулярно, тов закрытом.

У конусных крановзатвор выполненпо типу усеченного конуса. Он имеет отверстие для прохода потока в виде прямоугольника или круга. Конусную же поверхность имеет и корпус крана. Сделано это для того, чтобы пробка могла плотно примыкать к седлу.

Для герметичности затворимеет смазку, которая должна заполнять все микрозазоры между корпусом изатвором. При этом она уменьшает усилие, необходимое для поворота. Пробканаходится в прижатом состоянии к поверхности корпуса.

Существуют два способа прижатия затвора, и поэтому различают краны сальниковые и натяжные. В сальниковых кранах между верхним торцом пробки и крышкой крана и находится сальниковая набивка. Это упругий элемент, который прижимает задвижку к корпусу с постоянным усилием. Натяжные краны имеют стержень снизу пробки, который проходит через корпусное отверстие. Прижатие затворапроисходит за счет пружины. Такие краны надежнее, так как в них отсутствует сальниковая набивка, упругие свойства которой теряются со временем. Поэтому в таких важных отраслях, как газоснабжение, используют натяжные краны.

Конусные краны имеют невысокую стоимость, они не сложны в ревизии, у них простая конструкция и сравнительно небольшое гидравлическое сопротивление. Это является их преимуществом

Но у таких кранов есть и недостатки. Требуется большое усилие, необходимое для поворота пробки. Со временем микрозазоры между затвором и поверхностью корпуса покрываются отложениями. В этом случае на поворот затвора требуется уже большое усилие, что может привести к поломке крана.

Для производства кранов требуется качественно обработанная поверхность затвора и корпуса, поэтому их изготавливают из бронзы и латуни. Кроме того, эти металлы в меньшей степени подвержены коррозии, а это продлевает срок его службы.
