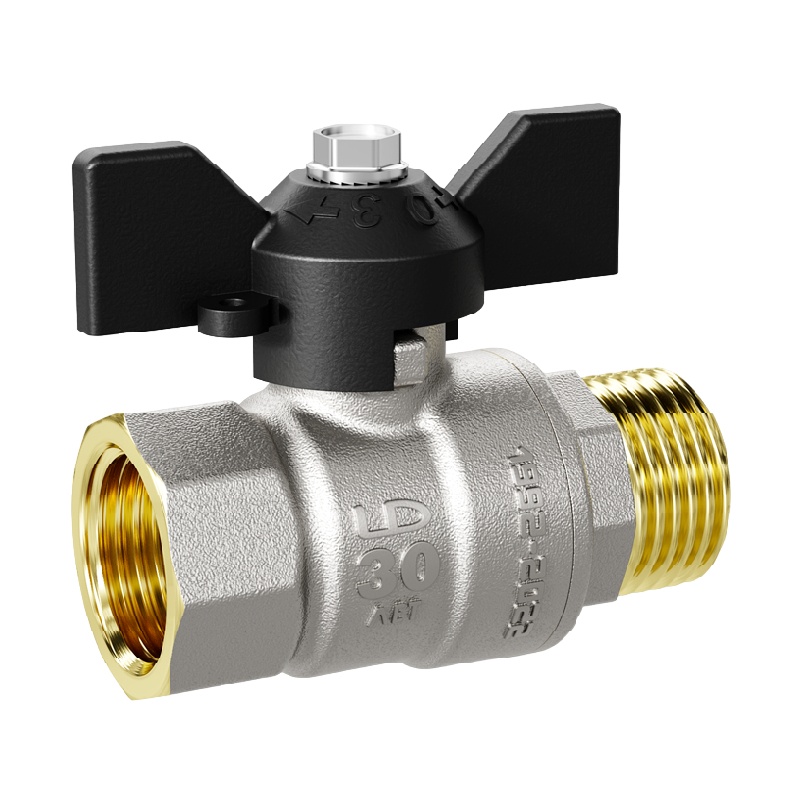

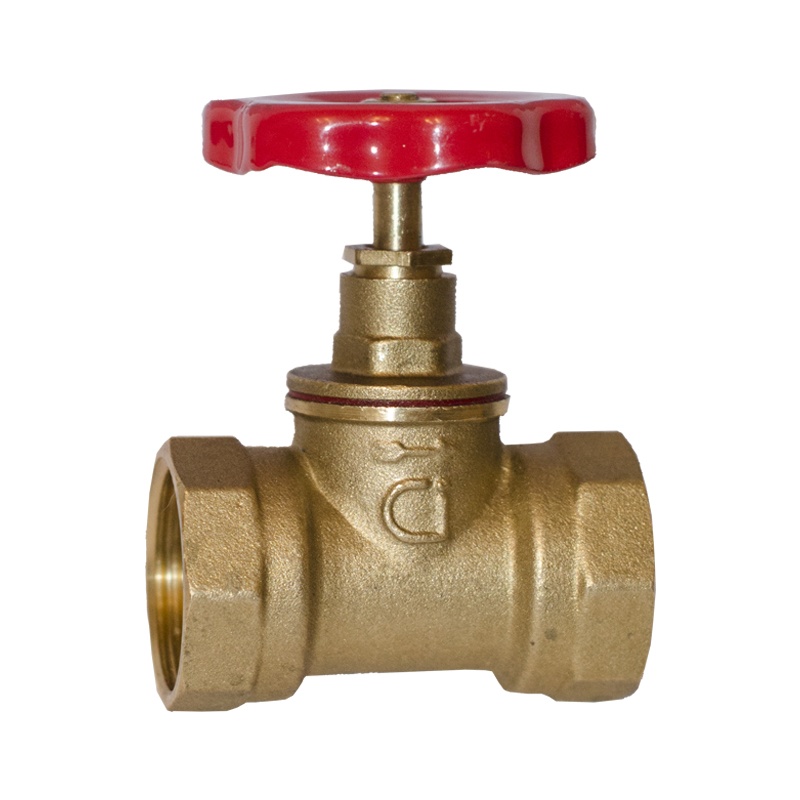

Сравнение шарового крана и запорного клапана

Любой трубопровод не обходится без специальной арматуры. Она предназначена для открытия и закрытия потока рабочей среды(жидкости, газа, порошкообразных веществ). Также с ее помощью можно регулировать температуру , давление, расход. По назначению различают такие типы арматуры, как регулирующая, приводная, предохранительная и запорная. Все устройства также отличаются по конструкции. Рассмотрим и сравним шаровые краны с запорными клапанами.

Первым делом нужно дать четкое определение каждого из устройств. Краном называется приводная арматура с вращающимся перпендикулярно рабочей среде затворным элементом. Самый простой кран состоит из двух компонентов – корпус и движущаяся вокруг своей оси пробка. Запорный клапан – это тип арматуры, в котором запорный элемент движется в направлении рабочей среды, опускаясь при этом в седло. Он состоит из корпуса, шпинделя, бугельного узла и золотника.

На сегодняшний день и запорные клапаны, и шаровые краны практически универсальны и могут применяться в любых условиях. Но все же принципиальные отличия между двумя этими устройствами существуют. Каждый из них обладает определенными преимуществами в определенном применении. Первым и основным отличием является более сложная конструкция

запорного клапана по сравнению с шаровым краном. Он также может работать в частично открытом положении. Вентиль может управлять потоком, что невозможно в применении крана.

Такие особенности напрямую зависят от конструкции устройств. Шаровые краны оборудованы сферическим запорным элементом, который при неполном повороте изменяет напор, а вентили оснащены грун-буксой, шток который выкручивается и закручивается. Таким образом, в последней системе клапан при подъеме или опускании перекрывает или открывает поток рабочей среды. Наиболее подходящим применением запорного клапана являются системы с ручным регулированием расхода. Но в сравнении с шаровым краном в нем происходят большие потери напора, а поток движется только в одном направлении, что приводит к обрыву золотника. Запорные клапаны характеризуются более сложной конструкцией и меньшей надежностью в эксплуатации. Они также несколько дешевле остальных типов запирающей арматуры, уплотнители в них изнашиваются медленнее.

Шаровые краны в свою очередь могут использоваться дольше без возникновения аварийных ситуаций.

Наши специалисты могут помочь в подборе оборудования. Для этого необходимо отправить сообщение на эл. почту [email protected] Будем рады вашим комментариям, заказам через сайт и заявкам на почту!

Кран (клапан) 15лс67п (КПЭ 5x400)

Кран (клапан) 15лс67п (КПЭ 5х400) в наличии

Описание и применение крана 15лс67п (КПЭ 5х400): этот клапан (вентиль) игольчатый, применяется в качестве запорного устройства в дифференциальных манометрах, на линиях установок технологического и технического контроля для регионов с холодным климатом. Клапаны игольчатые вентили запорные наиболее часто применяются для установки средств автоматизации и мониторинга давления, качества и состояния рабочих сред на трубопроводах высокого давления. Эти краны(клапана) являются универсальными и применяются на линиях высокого давления до 400 атмосфер и в отборных устройствах давления и в закладных конструкциях ЗК4, закладных конструкциях ЗК14 и закладных конструкциях СТО51246464-015-2014. Основным применением данных клапанов игольчатых является установка под манометры и другую контрольно-измерительную трубопроводную арматуру.

Основные технические характеристики крана 15лс67п (КПЭ 5х400):

Проход условный Dn, мм:   6, 10, 15, 20

Длинна L, мм - от 64 до 85

Высота Н, мм - от 95 до 112

Давление условное PN, МПа (кгс/см2) - до 16 (160), до 25 (250), до 40 (400)

Температура рабочей среды, Град. Цельсия от -40 до +200

Герметичность затвора, ГОСТ 9544 - класс А

Срок службы, циклов (лет) - 1000 (2)

Материал основных деталей крана 15лс67п (КПЭ 5х400):

Корпус - сталь 09г2с

Шток - сталь 14х17н2

Штуцер - сталь 09г2с

Гайка накидная - сталь 09г2с

Уплотнение - ГФ-2

Используемый клапан (кран, задвижка) : кран 15лс67п (КПЭ 5х400).  Перейти в СПРАВОЧНИК ОБОЗНАЧЕНИЕ КЛАПАНОВ.



Купить кран 15лс67п (КПЭ 5х400), узнать цену и разместить заказ, Вы можете по многоканальному телефону +7(812)667-89-01 или через электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..

Предоставляем скидки от объема заказа.










Кран (клапан) 11с38п2 (ПЗ 39113-00)

Кран (клапан) 11с38п2 (ПЗ 39113-00) в наличии

Описание и применение крана 11с38п2 (ПЗ 39113-00): этот клапан (вентиль) игольчатый, применяется в качестве запорного устройства в дифференциальных манометрах, на линиях установок технологического и технического контроля для агрессивных сред. Клапаны игольчатые вентили запорные наиболее часто применяются для установки средств автоматизации и мониторинга давления, качества и состояния рабочих сред на трубопроводах высокого давления. Эти краны(клапана) являются универсальными и применяются на линиях высокого давления до 400 атмосфер и в отборных устройствах давления и в закладных конструкциях ЗК4, закладных конструкциях ЗК14 и закладных конструкциях СТО51246464-015-2014.

Основным применением данных клапанов игольчатых является установка под манометры и другую контрольно-измерительную трубопроводную арматуру.

Основные технические характеристики крана 11с38п2 (ПЗ 39113-00):

Проход условный Dn, мм:   6, 10, 15, 20

Длинна L, мм - от 64 до 85

Высота Н, мм - от 95 до 112

Давление условное PN, МПа (кгс/см2) - до 16 (160), до 25 (250), до 40 (400)

Температура рабочей среды, Град. Цельсия от -40 до +400

Герметичность затвора, ГОСТ 9544 - класс А

Срок службы, циклов (лет) - 1000 (2)

Материал основных деталей крана 11с38п2 (ПЗ 39113-00):

Корпус - сталь 12х18н10т

Шток - сталь 12х18н10т

Штуцер - сталь 12х18н10т

Гайка накидная - сталь 09г2с

Уплотнение - ГФ-2

Используемый клапан (кран, задвижка) : кран 11с38п2 (ПЗ 39113-00). Перейти в СПРАВОЧНИК ОБОЗНАЧЕНИЕ КЛАПАНОВ.



Купить кран 11с38п2 (ПЗ 39113-00), узнать цену и разместить заказ, Вы можете по многоканальному телефону +7(812)667-89-01 или через электронную почту: Этот адрес электронной почты защищён от спам-ботов.

У вас должен быть включен JavaScript для просмотра..

Предоставляем скидки от объема заказа.










Асептический мембранный кран, клапан | ВТК Велес

Асептический мембранный кран, клапан

Асептический мембранный кран открывается и закрывается движением штока вверх и вниз. Когда шток движется вверх, сферические диафрагмы изгибаются вверх.

СОДЕРЖАНИЕ СТРАНИЦЫ
1.Технические характеристики мембранного крана в виде таблицы
2.Принцип работы мембранного крана + ВИДЕО о работе мембранных кранов
3.Область применения и ФОТО мембранных кранов и клапанов
4.Чертежи мембранных кранов и клапанов с размерами

Асептический мембранный кран открывается и закрывается движением штока вверх и вниз. Когда шток движется вверх, сферические диафрагмы изгибаются вверх. При верхнем положении штока сферические диафрагмы изгибаются вверх – в этом положении клапан открыт. При нижнем, соответственно вся конструкция опускается вниз – в этом положении клапан закрыт.
Асептический мембранный кран  управляется тремя способами: вручную, пневматическим приводом, или  контроллером. За счёт плотного соединения корпуса клапана с диафрагмой осуществляется абсолютная изоляция. Поэтому мембранный клапан асептического типа может использоваться в асептических технологических процессах с высокими гигиеническими требованиями. ВТК Велес поставляет такие мембранные краны, как GEMU (ГЕМЮ), и им подобные по уровню качества и сборки, но более низкие по ценам – точность при изготовлении позволяет давать особые гарантии по срокам службы на такие краны.

Характеристики

• Допустимые среды: нейтральные, агрессивные, с частицами, жидкие и газообразные рабочие среды
• Химическая стойкость привода
• Допустима CIP/SIP-мойка и стерилизация, обработка в автоклаве
• Малые размеры существенно упрощают процесс монтажа
• Бесступенчатая установка минимального протекания с помощью ограничителя закрытия

Конструкция

Мембранные краны GEMU с ручным управлением оснащены маховиком стойким к высоким температурам из пластмассы, модель у некоторых моделей материал изготовления маховика – нержавеющая сталь.
Все механические детали и корпус привода выполнены из нержавеющей стали. На клапаны устанавливается ограничитель хода клапана, что существенно продлевает срок службы мембраны, а также визуального индикатора положения.
Также мы поставляем мембранные краны собственного производства.
Если Вас интересует мембранные краны производителей других брендов Европы, Китая или России, мы поставим их запросу.

Область применения асептических мембранных клапанов

Асептический мембранный клапан широко применяется в фармацевтической, молочной промышленности, производстве продуктов питания, напитков и пивоваренной промышленности, применим к химическому производству (уточнять среду) с высокими гигиеническими требованиями к оборудованию.
Специальная мембранная конструкция клапана даёт возможность работать в самых стерильных условиях со средами практически любой агрессивности, за это, мембранные краны получили столь широкое распространение на химических и фармацевтических предприятиях.

Почему нужно выбрать мембранный кран?

Мембранные краны - это и регулирующая арматура и обратный клапан.
За счёт упругой мембраны (диафрагмы), открытый мембранный кран не допускает обратного оттока жидкости, что делает возможным достижение высоких показателей гигиеничности производства. Ни один продукт из запорно-регулирующей арматуры не способен справиться с таким двойным функционалом при такой же гигиеничности процессов. Выбор за вами.

Температурные диапазоны работы мембранного крана

Максимальная температура окружающей среды – до 60°C
Максимальные температуры работы с продуктами зависят от материала изготовления мембраны для жидкостей:
Тип EPDM– до 130°C
Тип PTFE– до 300°C
Для пара – до 150°C


Технические данные

Марка металла (стали) мембранного кранаКонтактирующий с продуктом316L (DIN-1.4404)
Не контактирующий с продуктом304 (DIN-1.4301)
Материал уплотнения мембранного кранаСтандартныйPTFE / EPDM   диафрагмы
По заказуЭПДМ, силикон, FPM
Все материалы уплотнения соответствуют FDA 177. 2600.
Температура работы мембранного кранаНепрерывная рабочая температура-20 ° C ~ +135 ° С (PTFE / EPDM)
Температура стерилизации150 ° C (максимум 20 минут)
Давление мембранного кранаРабочее давление0 ~ 10 бар
Управляющее давление воздуха5 ~ 8бар
Обработка поверхностейВнутренняя поверхностьRa ≤ 0.4мкм (механическая полировка или электрополировка)
Внешняя поверхностьДробеструйная
Соединения мембранного кранаСтандартное соединениеПод Сварку: DIN 11866 серия 1
Под сварку: DIN 11866 серия 3
Варианты изготовления: сварка, резьба, хомут кламп, фланец
Управление мембранного кранаКонтроллерDC24 В
Электромагнитный клапан (1)
Сенсор
24 В постоянного токаNPN /
NPN / PNP датчик положения (2)

Чтобы купить, уточнить цену и срок поставки мембранных кранов, свяжитесь с нами

по почте:[email protected] su
по телефону:   +7 (343) 288-35-54

Принцип работы мембранного крана

Асептический мембранный клапан открывается и закрывается движением штока вверх и вниз.
Когда шток движется вверх, сферические диафрагмы изгибаются вверх   – в этом положении клапан открыт.
Когда шток клапана движется вниз, клапан наклоняет диафрагму и прижимает ее к седлу клапана – в этом положении клапан закрыт.
Асептический мембранный клапан  может управляться вручную, пневматическим приводом, или  контроллером.
ВТК Велес поставляет мембранные краны фирмы Gemu (гемю)- Германская точность при изготовлении позволяет давать особые гарантии по срокам службы на такие краны.
Возможны также поставки мембранных кранов других европейских фирм (по запросу)
Плотное соединение корпуса клапана и диафрагмы обеспечивает абсолютную изоляцию.
Поэтому клапан может использоваться в асептических технологических процессах с высокими гигиеническими требованиями.
Возможны различные варианты изготовления способа соединения.

Видео о принципе работы мембранного крана, клапана





Чтобы купить, уточнить цену и срок поставки мембранных кранов, свяжитесь с нами

по почте:[email protected]
по телефону:   +7 (343) 288-35-54

Область применения асептических мембранных клапанов

Асептический мембранный клапан широко применяется в фармацевтической, молочной промышленности,
производстве продуктов, напитков и пивоваренной промышленности с высокими гигиеническими требованиями к оборудованию.

Специальная мембранная конструкция крана/клапана позволяет работать в самых стерильных условиях, за это, мембранные краны получили столь широкое распространение на химических и фармацевтических предприятиях.

Почему нужно выбрать мембранный кран?

Мембранные краны- это и регулирующая арматура и обратный клапан в одном лице! Открытый мембранный кран, благодаря убпругой мембране (диафрагме), не допускает обратного оттока жидкости, благодаря такому принципу работы, достигаются самые высочайшие показатели гигеничности производства. Ни один продукт из запорно-регулирующей арматуры не способин справиться с таким двойным функционалом при такой же гигиеничности процессов. Выбор за вами.

Чтобы купить, уточнить цену и срок поставки мембранных кранов, свяжитесь с нами

по почте:[email protected]
по телефону:   +7 (343) 288-35-54

НА ГЛАВНУЮ

Чертежи мембранных кранов, клапанов

Е501-601D Мембранный кран DIN 11865


Особенности
УправлениеМембранный кран с ручным управлением, автоклавируемый.
Вид приводаС ручным управлением, с регулятором герметизации
Мксимальное рабочее двлениеМембрана EPDM и FPM 10 бар, PTFE 6 бар
Максимальная рабочая температура150 º в зависимости от применения
Материал для мембраныEPDM, FPM, PTFE
Материал для корпуса клапанапоковка 1,4539 , 1,4435=316 L
из точного литья 1,4435=316 L
Виды соединенийСварные втулки. См. таблицу ниже.
Установочные размеры
DN



ИСО



ДИН



ДИН 118504825



ASME BPE



3459



3447



Тип 1Тип 2Тип 3
413,5*1,66*1,0
613,5*1,68*1,0
813,5*1,610*1,0   1/4``6,35*1,206,35*0,8913,8*1,65
1013,5*1,6 12*1,013*1,514*2,03/8``9,53*1,209,53*0,86
1513,5*1,6    1/2``12,70*1,2012,70*1,65

Е501-612D Мембранный кран DIN 11865

Особенности
Управлениес ручным управлением, автоклавируемый.
Вид приводаС ручным управлением, с регулятором герметизации
Мксимальное рабочее двлениеМембрана EPDM и FPM 10 бар, PTFE 6 бар
Максимальная рабочая температура150 º в зависимости от применения
Материал для мембраныEPDM, FPM, PTFE
Материал для корпуса клапанапоковка 1,4539 , 1,4435=316 L
из точного литья 1,4435=316 L
Виды соединенийСварные втулки. См. таблицу ниже.
Установочные размеры
DN



ИСО



ДИН



ДИН 118504825



ASME BPE



3459



3447



Тип 1Тип 2Тип 3
1017,2*1,6 12*1,013*1,514*2,03/8``9,53*1,209,53*0,8617,3*1,65
1521,3*1,618*1,5018*1,019*1. 520*2,001/2``12,70*1,2012,70*1,6521,7*2,10
20     3/4``19,05*1,2019,05*1,65

Е501-673D Мембранный кран DIN 11865

Особенности
УправлениеС ручным управлением, автоклавируемый.
Вид приводаС ручным управлением, с регулятором герметизации
Мксимальное рабочее двлениеМембрана EPDM и FPM 10 бар, PTFE 6 бар
Максимальная рабочая температура150 º в зависимости от применения
Материал для мембраныEPDM, FPM, PTFE
Материал для корпуса клапанапоковка 1,4539 , 1,4435=316 L
из точного литья 1,4435=316 L
Виды соединенийСварные втулки. См. таблицу ниже.
Установочные размеры, мм
DN



ИСО



ДИН



ДИН 118504825



ASME BPE



3459



3447



Тип 1Тип 2Тип 3
1521,3*1,618*1,5018*1,019*1. 520*2,001/2``12,70*1,6521,7*2,10
2026,9*1,622*1,5022*1,023*1.524*2,003/4``19,05*1,6524,2*2,10
2533,7*2,028*1,5028*1,029*1.530*2,001``25,40*1,2034,0*2,8025,4*1,2
3242,4*2,034*1,5034*1,035*1.536*2,00  42,7*2,8031,8*1,2
4048,3*2,040*1,5040*1,041*1.542*2,0011/2``38,10*1,6548,6*2,8038,1*1,2
5060,3*2,052*1,5052*1,053*1.554*2,002``50,80*1,6560,5*2,8050,8*1,5
Габаритные размеры, мм
DNABh2LLS
15102901412026
20102901412026
25102901412026
321191141415330
401191141415330
50136140817331

Наши специалисты помогут в подборе фармацевтической арматуры, исходя из Ваших параметров.

Клапан 522-03.196, Кран (клапан) трехходовой Ду 60 система охлаждения NVD 36 сигнализатор СКПУМ-Д-3аР, СПКМ-3а

09:11Клапан невозвратно-запорный фланцевый угловой Dn 150 Pn 16 (стандарт DIN)
Арматура
"Форт ТД", ООО

Санкт-Петербург
Россия

09:11Клапана стандарт DIN (импорт) в наличии с РМРС 6.5.31 и с РРР СТО
Арматура
"Форт ТД", ООО

Санкт-Петербург
Россия

09:06521-03.460 Клапан ЗШП бессальник. с герметизацией Ду10/Ру63 (Нж) В,Вод,УГ,Ам,ХЛ12
Арматура
"Форт ТД", ООО

Санкт-Петербург
Россия

08:58Клапан редукционный импортный, стандарт DIN (TLV)
Арматура
"Форт ТД", ООО

Санкт-Петербург
Россия

06.2021 08:45">08:45клапана судовые
Арматура
"Морречстрой", ООО

Симферополь
Россия

25 Мая
14:00
Судовая арматура 521-, 522-, 536-, Клапан 522-35.4170-02, 522-03.196
Арматура
"Маяк", ООО

Мурманск
Россия

25 Мая
14:00
Производство и поставка РТИ, Протекторной защиты. Кранцы, Отбойники, Привальный брус.
Вспомогательное оборудование
"Маяк", ООО

Мурманск
Россия

25 Мая
14:00
ЗИП и СЗЧ к судовым двигателям: ЧН18/22, ЧН25/34, Ч10,5/13, ЧН12/14, Ч8,5/11, Ч9,5/11, 3Д6, 3Д12, ДР30/50, VD26/20, NVD48, AL25/30, 6L275, 6L525
Запчасти
"Маяк", ООО

Мурманск
Россия

25 Мая
14:00
Лебедка ЛШ 4Д-ОМ1, реверс-редуктор, генератор Г3000. 00.2, насосы ЦВС, ФГС, НЦВ, компрессор К2-150, 2ОК1, сепаратор СЦ-3.
Технологическое оборудование
"Маяк", ООО

Мурманск
Россия



Все, что вам нужно знать о цапфовом шаровом клапане



Содержание:

1.Что такое цапфовый шаровой клапан?

2. как работает шаровой кран с цапфой.

3.Какова структура шарового крана Цапфы.

4. стандарт на конструкцию шарового крана цапфы

5.типичный материал

6. Каковы основные характеристики цапфового шарового крана

7. Каковы типы цапфового шарового крана?

8.Где используется шаровой клапан Цапнион.

9.Почему и как поддерживать шаровые краны цапфы



1. Что такое цапфовый шаровой клапан?

Цапфовый шаровой кран является необходимым устройством для регулирования потока жидкостей – пара, газа или масла в трубопроводе. Он представляет собой четвертьоборотную конструкцию с шариком, способным вращаться на 90 градусов по своей оси, блокируя или пропуская поток жидкости. Эти краны имеют конструкцию сферического диска в центре, который вращается, чтобы регулировать цикл пуска-остановки потока. Диск часто называют шаром поставляется с небольшим выступающим валом в верхней и нижней части, которые механически поддерживаются. В этом случае поток регулируется положением отверстия в центре шарика. Благодаря своей универсальности шаровые краны, монтируемые на цапфе, полезны в тех отраслях промышленности, где требуется такая запорная операция.

Шаровые краны Цапниона имеют достаточную подпорку для шарового наконечника. Опора имеет форму, похожую на вал, и называется цапфой. Цапфа впитывает любое дополнительное давление, исходящее от потока, тем самым снижая давление на седло клапана и шар. Смонтированные на цапфе шаровые краны находят применение в крупномасштабных конструкциях, требующих низкого рабочего крутящего момента.



2. Как работает цапфовый шаровой кран?

Цапфовый клапан – это устройство, управляющее потоком жидкостей в трубопроводах путем регулирования цикла запирания. Он содержит элементы, необходимые для включения или выключения потока жидкости по трубопроводу. Он построен для интеграции секций трубопровода или труб для реализации этой функции.



3. Какова конструкция цапфового шарового крана?

Цапфовые шаровые краны имеют структуру, похожую на традиционные шаровые краны, которые можно увидеть вокруг. Разница заключается в том, что шаровые клапаны имеют более механические анкеры для поддержки шара. Шаровой кран имеет прочную опору с двух концов по оси х. Он удерживает его на месте и облегчает управление.

В шаровом клапане, установленном на цапфе, конструкция имеет сверху и снизу ухоженные валы, которые механически поддерживаются. Благодаря этому он подходит для больших диаметров и более высокого давления. В конструкции, смонтированной на цапфе, шар удерживается в нужном положении, сжимая кольца седла на двух концах.

Шарик, благодаря своей гибкости, обеспечивает хорошую меру перемещения. Во время использования он плавает умеренно вниз по направлению к кольцу седла, чтобы сделать уплотнение. Если нагрузка на плавающий шарик значительно выше, то кольца седла не смогут обеспечить необходимую опору шарику. В этот момент приходит сила цапфы. В конструкции цапфы кольца седла являются плавающими деталями по сравнению с традиционной конструкцией, в которой шарик плавает.

Корпус

Корпус клапана – это корпус, который удерживает его на месте и обеспечивает поддержку внутри шарового крана. Материал для этой конструкции может быть изготовлен из различных изделий в зависимости от области применения. Некоторые из широко используемых материалов – углеродистая сталь, низкотемпературная углеродистая сталь, нержавеющая сталь, дуплекс, инконель и супердуплекс.

Шарик

Это диск в форме шара, через который он вращается, чтобы остановить или начать поток в твердом вращательном движении. Он соединен с Цапфой на одном конце и штоком на другом. Шарик фиксируется в положении, когда он вращается. Седла цапфы шарового крана часто соприкасаются с этим шаром, что снижает крутящий момент.

Место

Седло цапфового шарового крана является конструктивной особенностью, которая окружает шар. Когда привод включается, седло плотно держит шар на месте, блокируя доступ. Существует два типа, т.е. металлический или мягкий (тефлон). Это заставляет его двигаться в направлении шара.

Место

Цапфа

В цапфовом шаровом кране имеется дополнительный вал, который удерживает шар в положении снизу. Этот простой вал – цапфа. Его функция заключается в том, чтобы держать шарик прочно закреплен. Иногда цапфа является продолжением сферического шара, в то время как в других цапфах, установленных шаровых кранов, он крепится к сферическому шариковому диску через сварные соединения.

Стем

Шток цапфового шарового крана помогает соединить шар и привод. Он соединяется с шаром дополнительным валом, который помогает зафиксировать шар на месте. Кроме того, он регулирует движение шарика. Шаровые краны, смонтированные на цапфе, имеют усиленные противооткатные штоки, поэтому они способны работать при высоких температурах под давлением, не вызывая повреждений.

Впрыск

Инжекторная арматура спроектирована в области седла и ножки. При нарушении герметичности и утечке смазки ее можно впрыскивать через впрыскивающую арматуру. Впрыскиваемый герметик функционирует как частичное уплотнение для предотвращения дальнейших утечек.

Впрыск

Однако следует отметить, что арматура для впрыска герметика предназначена только для экстренных случаев.



4. Стандарт конструкции цапфового шарового крана

Цапфовый шаровой кран разработан по API6D или API608 и соответствует требуемым промышленным стандартам, таким как ASME B16.5, ASME B16.34 и ASME B16.10. Они разработаны для обеспечения огнестойкости в соответствии с API 607.



5. Типичный материал

Цапфовый шаровой кран доступен в кованых или литых материалах корпуса (расщепленный или моноблочный). Кованые конструкции часто используются для клапанов высокого давления и больших диаметров.

5.1 Типичные материалы для конструкции шаровых кранов, монтируемых на цапфе, включают в себя:

A. Корпус/закрытия – F304L, A105, A182 F304, F316, F51, F316L, F53, A350 LF2, LF3, Inconel, Monel, Hastelloy (поковка), A351 CF3, A351 CF8, A216 WCB, A351 CF3M, A351 CF8M, A890 4A/ 5A, A352 LCC/ LCB (литьё)

B. Шарик CS+ENP, F304L, F316, A182 F304, F316L, F51, CS+TCC, CS+Ni60, F53.

C. Крепление сиденья – A182 F304, CS+ENP, F304L, F316, F51, F53, F316L, CS+Ni55, CS+TCC.

D. Ствол – A182 F51, A182 F6a, A182 F316, 17-4PH,

E. Упаковка – RPTFE, графит, PTFE,

5.2 МАТЕРИАЛ СИДЕНИЙ

PTFE: Virgin PTFE на сегодняшний день является наиболее часто используемым уплотнительным материалом исключительного качества. У него есть атрибуты, подходящие для большинства услуг. Он обладает выдающейся химической стойкостью по всему клапану, а также низким коэффициентом трения.

RPTFE: RPTFE (известный как усиленный PTFE) обычно создается добавлением 15 процентов стекловолокна к девственному PTFE. Он имеет улучшенные характеристики давления-температуры по сравнению с первичным PTFE и поставляется с повышенной износостойкостью. Он эффективен против деформации когда на нагрузке.

PCTFE: PCTFE – гомополимер хлоротрифторэтилена с высоким напряжением растяжения и имеет низкую деформацию при нагрузке.

Нейлон 6: Нейлон – поднимающийся материал седла для клапанов класса 600. Он чрезвычайно прочен и может использоваться в масле, воздухе и других средах. Он подходит для сильных окислителей.

Девлон: Девлон – это полиамид с сильной молекулярной массой, особенно подходящий для применения при высоких температурах и давлениях в газовой и нефтяной промышленности. Кроме того, это материал с минимальным поглощением влаги.

ПЭЭК: PEEK является передовым высокоэффективным термопластом. Он действительно хорош при постоянном воздействии горячей воды и химикатов благодаря своей высокой стойкости.

PPL: PPL (полипарафенилен) является исключительным материалом для сидений, который имеет низкий коэффициент трения. Он выдерживает экстремальное давление, а также устойчив к воздействию температур.

TFM: TFM (модифицированный PTFE) – это усовершенствованная конструкция из PTFE, модифицированная на химической основе, с улучшенными свойствами при сохранении доказанных преимуществ традиционного PTFE.

Металл: Металлические (обычно стеллитовые) седла используются в условиях гидравлического удара, вспыхивающих абразивных сред и в экстремальных ситуациях.

5.3 МАТЕРИАЛ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ

NBR Buna-N: NBR Buna-N (NBR) – это долговечный и универсальный полимер, состоящий из жесткой воды, масла, растворителя и гидравлических жидкостей.

HNBR: HNBR (Гидрогенизированный NBR) можно сравнить с NBR с точки зрения стабильности среды, но он обладает гораздо лучшей окислительной и термической стабильностью.

Витон: Витон (фторуглерод) – это эластомер фторуглеродов, соответствующий широкому спектру химических веществ. Он обладает высокими эксплуатационными характеристиками в минеральных кислотах, хлорированных углеводородах, солевых растворах и нефтяных маслах.

EPDM: EPDM обладает хорошей стойкостью к истиранию и разрыву, а также превосходной химической стойкостью к ряду щелочей и кислот. Он восприимчив к маслам, сильным кислотам и сильным щелочам и не должен применяться на авиалиниях сжатого воздуха.

FVMQ Фторсильцион: FVMQ Фторсильцион представляет собой фторированную силиконовую полимерную цепь с боковой цепью для лучшей устойчивости масла. Физические и механические свойства близки к физическим и механическим свойствам силикона.

Эти и многие другие типичные материалы используются при проектировании цапфового шарового крана.





6. Каковы основные особенности цапфового шарового крана

Существует много особенностей шарового крана, установленного на цапфе. Среди основных –

аварийное уплотнение

Шаровой кран на цапфе предназначен для впрыска герметика в седло и шток. В случае выхода из строя уплотнения, временное аварийное уплотнение может быть достигнуто с помощью инжекторного герметика.

Античная статика

По причине того, что шток и шарик цапфового шарового крана подвешены на неметаллических деталях, существует вероятность накопления статического заряда на штоке/шарике. Для этого в конструкцию включены антистатический шар и металлическая пружина, которые удерживают контакт металла с металлом внутри вращающегося штока или шара и корпуса клапана, что помогает заземлить заряды на корпус клапана конструкции.

Ствол доказательства выдува

Шток цапфового клапана выполнен с плечом на конце дна. Он фиксируется заправочной коробкой в случае, если шток в определенных рабочих условиях по ошибке выдувается. Для этого имеются различные исполнения.

Огнебезопасная конструкция

Конструкция цапфового шарового крана проверена и сертифицирована на огнеупорность, что позволяет предотвратить распространение огня и предотвратить загрязнение окружающей среды. Продукт протестирован и признан соответствующим API 607 или API 6FA.



7. Каковы типы цапфового шарового крана.

7.1 На основе конфигурации тела

Конфигурация корпуса говорит о том, как можно использовать шаровой кран, а также о простоте ремонта и обслуживания. На основе этих параметров будут рассмотрены три типа цапфовых шаровых кранов:

7.1.1. Боковой входной цапфовый шаровой кран

Этот тип конструкции также называют шаровым краном с разделенной цапфой корпуса. Он собирает свой шар сбоку. Часто они изготавливаются из кованого металла. В этой конструкции, корпус часто делится на три или две части, которые соединяются вместе, как расширения. Кусок тела чаще всего больше, чем остальная часть конструкции. Этот большой кусок держит начинку, которая вращается вокруг шара и самого шара. Для этой конструкции, они легко ремонтируются и могут быть проверены, как меньший кусок может быть вытянута, чтобы получить доступ к клапану.

Преимущества

  • Конструкция снижает количество дефектов, обычно связанных с конструкцией литья.
  • Они просты и легки в изготовлении
  • Они просты в ремонте
  • Их подрезные механизмы очень легко выравнивать
  • Они обладают преимуществами надежной работы, компактной оболочки и экономичного решения.
  • Они широко используются и поэтому должны быть легко доступны

Недостатки

  • Может быть трудно чистить
  • Дросселирование вызывает ржавчину частично обнаженного сиденья.

7.1.2. Верхний входной цапфовый шаровой клапан

Этот клапан-цилиндр представляет собой уникальную конструкцию, которая собирает шар сверху. В основном они сделаны из литого металла.

Шаровой кран сконструирован со съемной крышкой капота над шаровым краном. Доступ к внутренним деталям легко получить, сняв капот. Клапаны легко разбираются и собираются. Обслуживание и ремонт цапфового шарового крана можно легко выполнить, вытащив его из трубопровода.

Преимущества

  • Конструкция требует минимального резьбового соединения
  • Предлагает простую структуру
  • Поставляется с небольшим объемом
  • Это легкая конструкция
  • Предлагает надежную герметичность
  •  Предлагает простое обслуживание
  •  Дает легкий доступ к другим внутренним деталям клапана
  • Это минимизирует пути утечки

Недостатки

  • Обладает плохими регулирующими и дросселирующими способностями благодаря своей конструкции для перекрытия, а не для модуляции потока.
  • Он склонен к кавитации

7.1.3. Сварная цапфа корпуса шаровой кран

Данная конструкция в основном предназначена для транспортировки газа по подземным трубопроводам. Они имеют более крупные размеры – до 60 дюймов. Они имеют классы среднего давления до ASME 900 psi. Материал ОЗУ для конструкции может быть либо центробежным литьем, либо штамповкой. Они изготавливаются из различных материалов, включая мартенситные SS и углеродистые стали. К основным техническим характеристикам клапанов относятся противооткатные штоки и конструкция седла клапана, доступная в трех различных вариантах исполнения:

  • DPE (эффект двойного поршня): в этом случае седло может питаться либо от восходящего давления, либо от давления в полости тела.
  • SPE (однопоршневой эффект): В данной конструкции седло может питаться от восходящего давления и никаким другим.
  • DUAL (SPE вверх по течению и DPE вниз по течению): Сочетает в себе двухместную конструкцию, описанную выше. Двойная блокада может быть гарантирована в случае нарушения герметизации седла.

Преимущества

  • Имеет компактную конструкцию и меньший вес
  • Имеет меньше путей утечки

Недостатки

  • Сложно выполнить техническое обслуживание клапана, в котором он установлен.



7.2 Основанный на боре

Отверстие в шаровом кране – это отверстие в центре шара. Существует два типа этой конструкции для цапф шаровых кранов на основе размера отверстия.

7.2.1. Полное отверстие

В случае полнопроходной конструкции цапфовых шаровых кранов диаметр отверстия выравнивается с присоединенным трубопроводом. При открытии крана среда может беспрепятственно течь из проходного отверстия. Они полезны в местах или установках, где требуется очистка от скребков.

Преимущества

  • Они имеют меньшие размеры
  • Они минимизируют перепад давления, возникающий из-за редуцированных портовых клапанов

Недостатки

  • Они тяжелее
  • Они дороже

7.2.2. Сниженная бородка

Клапан с уменьшенным проходным сечением – это конструкция, в которой размер проходного сечения меньше диаметра подключенного трубопровода. Путь потока в канале ограничен и приводит к большим потерям энергии. Они применимы в газовой и нефтяной промышленности.

Преимущества

  • Они создают перепад давления в трубе
  • меньше по размеру
  • Иметь низкую стоимость

Недостаток

  • Полый шар может улавливать жидкость в закрытом положении.



7.3. На основе уплотнительного материала

Шаровой кран состоит из двух типов седла, с мягким и металлическим седлом. Цапфовые шаровые краны с мягким седлом изготовлены из термопластичного материала, такого как PTFE и Devlon. Шаровые краны с металлическим седлом используют металл в качестве материала седла, например, Inconel и Hastelloy. Тип седла шарового крана имеет свои особенности и, следовательно, имеет свои преимущества и недостатки.

7.3.1. Мягкое седло

Мягкие сиденья, как правило, изготовлены из термопластичных материалов, таких как PTFE. Они отлично подходят для окружающей среды, где необходима химическая совместимость, а также для среды, где требуется наиболее герметичное уплотнение.

Мягкое сиденье

Тем не менее, мягкие седла не должны использоваться в грязных или абразивных жидкостях. В таких условиях мягкие седла могут сломаться, что приведет к утечке клапана.

Преимущества

  • Хорошо подходит для чистых жидкостей

Недостатки

  • Не подходит для абразивных сред

7.3.2. Металлическое сиденье

Основное отличие металлических шаровых кранов с мягким седлом от шаровых кранов с мягким седлом заключается в их способности выдерживать высокие температуры и жесткие условия эксплуатации. Они выдерживают сильные гидравлические удары, мигание, абразивные технологические жидкости, а также более высокие температуры до 1000 ° F и выше. Кроме того, они подходят для использования в условиях высокой коррозии или эрозии.

Металлическое сиденье

Преимущества

  • Отличная коррозионная и износостойкость.
  • Низкий крутящий момент.
  • Тесное отключение и плавный контроль.
  • Устойчивость под давлением и широкий диапазон температур и давлений.
  • Выдерживают агрессивные и навозные жидкости.

Недостатки

  • Не подлежит ремонту в полевых условиях
  • Тяжелый дизайн
  • Имеют высокую скорость утечки.



7.4 На основе структуры тела

Корпус клапана цапфового шарового крана может иметь одну или несколько частей, соединенных между собой сварными соединениями. Существует два вида цапф шаровых кранов в зависимости от его количества штук.

7.4.1. Двухшаровой шаровой кран с разъёмными соединениями по частям

Этот клапан поставляется с двумя частями корпуса, которые крепятся друг к другу через резьбовые соединения. Одна часть корпуса может быть легко открыта, чтобы попасть в клапан для ремонта или очистки. Однако клапан должен быть отделен от трубопровода; затем можно установить крышку.

7.4.2. Разделенный на три части шаровой кран

Трехкомпонентные цапфовые шаровые краны шаг за шагом опережают двухкомпонентные. У них три бита корпуса, которые скреплены болтами. Для доступа к внутренней части клапана для технического обслуживания и ремонта необходимо снять одну секцию. Однако нет необходимости отсоединять клапан от трубопровода, чтобы снять его для обслуживания.



7.5 На основе материала корпуса

7.5.1. Кованый шаровой клапан

Шаровые краны с цапфой из кованой стали изготавливаются методом “ковки”. Ковка основана на тепловой энергии, которая подается на твердые стальные блоки, а затем с помощью механических усилий перерабатывает сталь в готовый продукт. Этот метод используется для производства чрезвычайно прочных и износостойких кранов. Кованые стальные клапаны SIO, например, используются в горнодобывающей промышленности, сельском хозяйстве и животноводстве, авиации, автомобилестроении, кирпичных заводах, заводах по производству ливневых вод, установках для рендеринга, асфальтовых заводах, энергетике и водном хозяйстве, фармацевтике, химической промышленности, косметической промышленности и многих других отраслях.

Преимущества

  • Имеют равномерный размерный допуск и толщину
  • Имеют высокую интенсивность и целостность
  • Имеют приемлемый путь направленного потока

Недостаток

  • Приходит с более высокой стоимостью

7.5.2. Литьевой шаровой клапан

Литье – это вид литья под давлением, заливка расплавленного жидкого металла в подготовленную форму. После охлаждения она формирует отливки. Технически, литье может быть разделено на песчаное литье, литье под давлением, литье по выплавляемым моделям, литье в оболочку, литье без полости, литье под низким давлением, литье под действием силы тяжести и т.д.

Литье в клапаны означает литье деталей, включая раму и капот. В отличие от ковки, при литье используется жидкий металл для производства клапанов. Литье эффективно при изготовлении клапанов со сложными размерами, узорами и формами.

Преимущества

  • Просты в изготовлении в сложных конструкциях
  • Приходит дешевле, чем кованые клапаны

Недостатки

  • Уязвимый для межзерновой коррозии
  • Есть проблемы с пористостью
  • Дефекты карманов песка
  • Слабость, вызванная стрессом, в высокой степени



8. Где используется шаровой клапан Цуньон.

Шаровые краны Trunnion невероятно универсальны. Благодаря своим настраиваемым характеристикам они используются во многих отраслях промышленности. Например, навесной шаровой кран Trunnion имеет уплотнительные кольца и пожаробезопасные комплекты штока, которые предотвращают утечки. Он также поставляется с инжекторными фитингами из нержавеющей стали для аварийного уплотнения штока или седла. Навесные шаровые краны Trunnion широко используются в химической, нефтехимической, нефтегазовой, LNG и углеводородной промышленности.

Они также используются в различных областях, включая салазки, такие как турбины, компрессоры, генераторы и сепараторы, промысловый газ, полимеры, СПГ, сырая нефть и промышленные газоперерабатывающие заводы, резервуарные парки, автоматизированные технологические приложения, переработку углеводородов, а также линии подачи сырья на нефтеперерабатывающие заводы. Цапфовые шаровые краны подходят для крупногабаритных, высоконапорных и компактных применений при низких температурах.

К особым областям применения относятся:

  • Воздушные, газообразные и жидкостные среды.
  • Системы охлаждающей и питательной воды
  • Паровая служба
  • Корневые клапаны инструмента



9. Зачем и как поддерживать шаровые краны Цапли.

Важно поддерживать шаровые краны Trunnion в оптимальном рабочем состоянии. Вот почему обслуживание всех клапанов является жизненно важным. Обслуживание шаровых кранов Trunnion делает их доступными для использования в установке гораздо дольше.

Клапаны с мягким седлом, предлагая преимущества четверть оборота, подходят только для чистого обслуживания. Так как большая часть обслуживания не является полностью чистым, существуют возможности для технического обслуживания. Как вы увидите в случае с цапфовым шаровым клапаном, использование аварийного впрыска герметика может часто привлекать мусор к седлу, чтобы еще больше его повредить.

Промывка необходима

Для облегчения очистки необходимо использовать промывочное средство.  Для предотвращения ржавчины и износа движущихся деталей необходима непрерывная смазка.

Смонтированный на Цапне шаровой кран обеспечивает правильный впрыск герметика, а также при необходимости оснащение клапана корпусом, вентиляционной и дренажной арматурой, сальниковыми инжекторами и подъемными линиями. При экстренном впрыске герметика впрыскивание синтетической смазки в седло и зону уплотнения позволяет в экстренном случае герметизировать негерметичное седло.

На мягкие вставки седла может воздействовать лишь малейшее количество загрязняющих веществ, попавших в ткань.

Как упоминалось выше, для удаления смазки из зоны седла следует использовать промывочные средства, так как это может нанести больший вред седлу, так как при этом притягивается больше обломков.

Строительный мусор, оставшийся на линии, нанесет ущерб клапанам с мягким седлом, так как детали, находящиеся выше по течению, будут загрязнены. Перед поворотом клапана с мягким седлом рекомендуется очистить линию от азота. Впрыскивая герметик в зону седла, можно снизить крутящий момент клапана до 40%, и многие операторы предпочитают сохранять синтетическую смазку в зоне седла для этого.

Ремонт и опрыскивание имеют решающее значение.

Опрыскивание является еще одним методом технического обслуживания шарового крана Цапфьон. Если не распылять примеси с седла крана, то крутящий момент увеличится на 80%. Это делает аварийное отключение и функциональные клапаны серьезной проблемой.

Непрерывный осмотр и ремонт необходимы для поддержания нормальной работы установок. Как всегда, проконсультируйтесь со специалистом по ремонту трубопроводной арматуры, так как существуют различные сценарии в зависимости от работы, размера, класса и конструкции используемой вами системы.



Резюме

Ntgd клапан является профессиональным Траннион шаровой кран производителя, если у вас есть какие-либо сомнения, не стесняйтесь обращаться к нам.

Danfoss Кран/Клапан JiP BaBV WW, артикул: 065N9505, DN50

 pH среды [Max] 9
 pH среды [Min] 7
 Альтернативная среда Водный раствор гликоля с конц-цией до 50%
 Величина протечки [% Kvs] Величина протечки А
 Группа продуктов Шаровые краны
 Диаметр [мм] 50 mm
 Диапазон перепада давления [бар] [Max] 40 bar
 Допустимая среда Циркуляционная вода
 Значения Kvs [м?/ч] 184 m3/h
 Количество портов 2
 Материал корпуса Сварочная сталь*, например, P235GH / мат. №. 1.0345
 Материал корпуса клапана Сварочная сталь*, например, P235GH / мат. №. 1.0345
 Материал свариваемых краёв Сварочная сталь*, например, P235GH / мат. №. 1.0345
 Материал уплотнения конуса/седла PTFE+C
 Материал уплотнения штока PTFE/графит
 Материал шарового клапана Нерж. сталь, например, X5CrNi18-10 (EN10088) / мат. № 1.4301
 Материал штока клапана Нерж. сталь, например, X2CrNi19-11 (EN10272) / мат. № 1.4306
 Название производителя Danfoss
 Направление монтажа Все
 Номинальное давление [бар] 40 bar
 Область применения Охлаждение
Отопление
 Обозначение типа BaBV
 Описание Ду50 BaBV WW Ру25
 Температура окружающей среды [°C] [Min] -40 °C
 Температура теплоносителя [°C] [Max] 180 °C
 Температура теплоносителя [°C] [Min] 0 °C
 Температура хранения [°C] [Min] -40 °C
 Тип BaBV-WW
 Тип клапана Неполнопроходной
 Тип управления Рукоятка, маховик
 Типы соединения Сварной
 Угол вращения [°] 90 °
 Функция Вкл/Выкл
 Масса брутто 6.6 Kg
 Вес нетто 5.9 Kg
 Европейский Товарный Номер 5710104031309
Основы работы с краном

, часть 2: клапаны и картриджи смесителя

С точки зрения задействованной механики кран - это не что иное, как клапан, который контролирует и направляет поток воды через трубку. Основными компонентами являются сам клапан, корпус, в котором находится клапан, ручка для поворота клапана и выпускной патрубок, через который течет вода.

Единственная функция клапана - контролировать воду, проходящую через кран.Он включает и выключает воду и ограничивает поток воды, который может варьироваться от струйки до наводнения.

Абсолютно это звучит довольно просто, но потребовалась большая часть истории человечества, чтобы изобрести клапан, который эффективно контролирует воду, а также является достаточно надежным и долговечным для использования в бытовом смесителе. Фактически, кран-кран существует всего 150 лет.

Для сравнения: у моей бабушки в конце жизни был рабочий кран на кухне, но ее мать никогда его не видела и таскала воду на кухню ведрами.Если вам когда-либо приходилось таскать воду ведрами, то вы знаете, насколько легче кран-кран сделал нашу жизнь.

Клапан - самая важная часть современного смесителя. Если отделка отслаивается или отслаивается, ваш кран, возможно, уже не выглядит красивым, но он все еще работает - это все еще кран. Но, если клапан выходит из строя, кран перестает быть краном. Он не может выполнять свою основную функцию: доставлять отмеренное количество воды. Следовательно, кран смесителя всегда должен быть лучшим клапаном, который вы можете себе позволить, а надежность клапана должна быть самым важным соображением при покупке смесителя .

Клапан состоит из двух частей. Подвижная часть или «шток», прикрепленная к ручке и неподвижная часть или «сиденье». Чтобы перекрыть поток воды, движущаяся часть прижимается к неподвижной части до тех пор, пока вода не остановится.

Шток клапана перемещался вверх и вниз внутри корпуса самого крана в ранних смесителях, как показано на рисунке выше. Однако современный клапан обычно встроен в съемный держатель, называемый картриджем, который вставляется в корпус смесителя.Любой износ клапана происходит внутри картриджа, а не внутри корпуса крана. Если клапан выходит из строя, картридж можно легко заменить, восстановив работу крана. До появления съемных картриджей корпус смесителя нужно было повторно обрабатывать или заменять весь кран.

Раньше смесители подавали горячую и холодную воду отдельно - один кран на горячую, другой на холодную. Температурное смешение происходило вне крана в раковине или ванне.Это может быть опасно (горячая вода может обжигать) и редко встречается сегодня в Северной Америке за пределами исторических реставраций. Современный смеситель - это смеситель , изобретенный канадцами, и запатентован в Англии в 1880 году. Он смешивает горячую и холодную воду в корпусе крана, чтобы избежать вреда, прежде чем направить ее в раковину или ванну.

Клапаны «без мойки» от были гигантским шагом вперед в 1960-е годы.Эти клапаны по-прежнему должны были сжимать резиновые уплотнения, чтобы перекрыть воду, но новая конструкция устранила скручивающие движения, которые так быстро изнашивали резиновые шайбы седла. Резиновые или силиконовые уплотнения в клапанах без мойки могут прослужить пять лет или даже дольше по мере совершенствования технологии.

Новейшие технологии - керамические дисковые клапаны - делают еще один шаг вперед, устраняя любое трение о резиновые или силиконовые уплотнения, которое со временем приводит к их износу.Поток воды контролируется почти неразрушаемыми керамическими дисками, а не силиконовыми или резиновыми уплотнениями.

Компрессионные клапаны и клапаны Фуллера

Самый ранний тип клапана представлял собой устройство, которое прижимало заглушку к седлу, чтобы остановить поток воды, и втягивало заглушку, чтобы она снова текла. На протяжении большей части первых 70 лет разработки смесителей существовало две конкурирующих технологии: компрессионный клапан, который использовал винтовой механизм для управления заглушкой, и клапан Фуллера, который управлял заглушкой с помощью рычага и кулачка.

Компрессионные клапаны

Первый практичный компрессионный клапан был изобретен в 1845 году сантехником Джоном Гестом и братьями Ричардом и Эдвардом Краймсом-младшими, владельцами литейного завода в Ротерхэме, Англия. Литейный завод, переименованный в Guest & Chrimes Brassworks, производил смесители (которые по-разному назывались шлюзовыми кранами, гидрантами и кранами) и другие устройства, которые включали клапаны, до его закрытия в 1999 году.

Самые ранние клапаны сжатия использовали набор кожаных шайб в качестве заглушки.Поворачивая ручку смесителя, вы поднимали и опускали шток. Плунжер, называемый шайбой седла, в основании штока был вдавлен в металлическое (обычно латунное) седло до тех пор, пока поток воды не прекратился. Чтобы вода снова начала стекать, заглушку втягивали, повернув винт в другую сторону.

Это было большим улучшением по сравнению с существующей тогда технологией контроля воды, которая состояла из некоторой версии вбивания пробки в конец трубы, чтобы остановить поток воды, часто с помощью молотка, и удаления ее, чтобы вода снова текла.Это сделало подачу воды в дом практичным, потому что ее можно было точно и надежно контролировать.

Винт, открывающий и закрывающий клапан, работал хорошо, но также довольно быстро изнашивал кожаные шайбы, многократно втирая их в седло. Даже после перехода с кожаных шайб на резиновые, проблема быстрого износа шайб сохранялась, и ее решило лишь несколько улучшений в технологии шайб.

Клапан Фуллера

Что было необходимо с технологией, которая давила, но не скручивала вилку на место, чтобы она прослужила дольше, и из Бруклина думал, что у него есть ответ.

В изобретении Фуллера, запатентованном в 1879 году, использовался эксцентриковый кулачок, прикрепленный к ручке, чтобы вдавить резиновый шарик размером с виноградину Note 1 в седло. Кулачок использовал механический рычаг, чтобы толкнуть мяч на место, перекрывая воду.

В отличие от компрессионного крана, который работал против потока воды, клапан Фуллера работал с давлением воды для улучшения уплотнения. Поскольку кулачковый механизм не измельчал резиновый шарик, чтобы остановить поток воды, механизм прослужил намного дольше между ремонтами.

Кулачку требовалось всего около половины оборота, чтобы перевести поток воды из выключенного состояния в полное, но точное управление объемом потока было непросто и требовало ловкого прикосновения. Более того, согласно общепринятым сантехническим преданиям, может потребоваться большое усилие, чтобы зажать шар в седле с достаточной силой, чтобы остановить поток воды, особенно когда мяч изнашивается, поэтому большие ручки рычага были обычным явлением, чтобы обеспечить необходимое усилие.

Ремонт


протекающих кранов

Ежемесячный научно-популярный журнал
«Дом Shipshape»
-o- январь 1925 -o-

Обычные водопроводные краны, встречающиеся в доме, могут быть одного из двух типов - компрессионные или фуллеровские.Первый тип использует резьбу винта или давление при закрытии, а второй зависит от усилия ручки и прикрепленных стержней.

Шайбы для обоих типов смесителей обычно доступны в магазине по 10 центов и всегда в хозяйственном магазине. Расходы настолько малы, что можно позволить себе иметь одну или две шайбы для каждого типа смесителя, так же как для блока предохранителей предусмотрены дополнительные предохранители.

Для ремонта компрессионного крана:

  1. Перекройте подачу воды на кране на главном водопроводе, ведущем в дом.Обычно он находится рядом со счетчиком воды. Каждая домработница должна знать, где он находится и как им пользоваться в случае серьезной неисправности крана, поломки или замерзания труб.
  2. Откройте кран и дайте воде стечь.
  3. Ослабьте колпачок (уплотнительную гайку) гаечным ключом или большим автомобильным ключом. Чтобы не повредить поверхность, оберните гайку тряпкой перед тем, как использовать гаечный ключ.
  4. Отвинтите шток клапана, повернув ручку влево до тех пор, пока он не снимется полностью.Это вся необходимая разборка. Теперь ослабьте винт, удерживающий дисковую шайбу.
  5. Если головка винта корродировала до такой степени, что сломалась, сначала вырежьте шайбу и поверните винт плоскогубцами. Закрепите новую шайбу в выемке, из которой была удалена старая, при необходимости обрезав ее. Можно использовать шайбу из резины, волокна или кожи. Жесткая стиральная машина предпочтительна для горячей воды, а мягкая - для холодной. Осмотрите седло для шайбы и убедитесь, что оно не стало шероховатым в месте износа шайбы.Если есть, его следует разгладить. Часто это можно сделать с помощью отвертки или квадратного конца узкого плоского напильника. У некоторых смесителей есть сиденья, которые можно заменить новыми.
  6. Установите клапан на место и затяните уплотнительную нить. Если кран поворачивается слишком сильно, уплотнительная гайка затянута слишком сильно.

Чтобы отремонтировать негерметичный кран Фуллера:

  1. Перекройте подачу воды на основном клапане и слейте воду из крана.
  2. Отсоедините кран от среднего шарнира. Это необходимо, потому что шайба не расположена на штоке клапана и недоступна сверху крана. При отсутствии среднего стыка смеситель компрессионного типа; это наиболее очевидное различие между двумя видами.
  3. Замените резиновый шарик или шайбу, сняв маленькую гайку. Вставьте новую резину и замените гайку. Соберите кран, проверив его на предмет других возможных неисправностей.
Э. Э. Эриксон

Брайан Марроне, чья компания Brians Plumbing Works в Гладстоне, штат Орегон, ремонтирует и восстанавливает оригинальные смесители с наполнителем, не согласен с этой традиционной точкой зрения.

По его словам, большие ручки были декоративными - предпочтение викторианского стиля - не функциональными. Когда викторианская эпоха сменилась в начале 20 века движением декоративно-прикладного искусства во внутренней отделке, большие рычаги исчезли.Ручки на смесителях Fuller были не больше, чем на смесителях со сжатым воздухом.

По словам Брайана, чрезмерная сила, приложенная к рычагу, деформирует эксцентриковый стержень на конце основного стержня, что приведет к повреждению крана. Он пишет:

На данный момент я работал со многими клапанами Fuller, и у большинства из них штоки не имеют ужасного износа. Все шарики повреждены, а седла необходимо отточить, но штоки чаще всего находятся в удовлетворительном состоянии.Из этого я делаю вывод, что они были созданы, чтобы их нельзя было принуждать.
Компрессионные клапаны сегодня

В итоге победу одержал винтовой компрессионный смеситель Guest & Chrimes. Улучшенная конструкция и улучшенная резина со временем сделали компрессионные смесители более надежными. К началу 20-го века компрессионные клапаны, которым требовалось несколько оборотов для достижения максимального расхода воды, были заменены более новыми моделями, которым требовалось не более четверти оборота.В результате на компрессионную шайбу оказывается гораздо меньше скручивающего усилия, что еще больше снижает износ и продлевает срок службы шайбы.

Шаровые краны Fuller, несмотря на ряд усовершенствований в технологии за прошедшие годы, начали вымирать в 1920-х годах и больше не встречаются. Даже запасные части найти трудно. Note 2 .

Две версии клапана без омывателя. Картридж Моэна, изображенный слева, был первым и клапаном, запустившим безомойную революцию.Мяч Delta (справа) был усовершенствованной конструкцией, в которой были устранены резиновые уплотнительные кольца, которые со временем изнашивались. Оба клапана доступны в более дешевых пластиковых версиях, чего следует избегать.

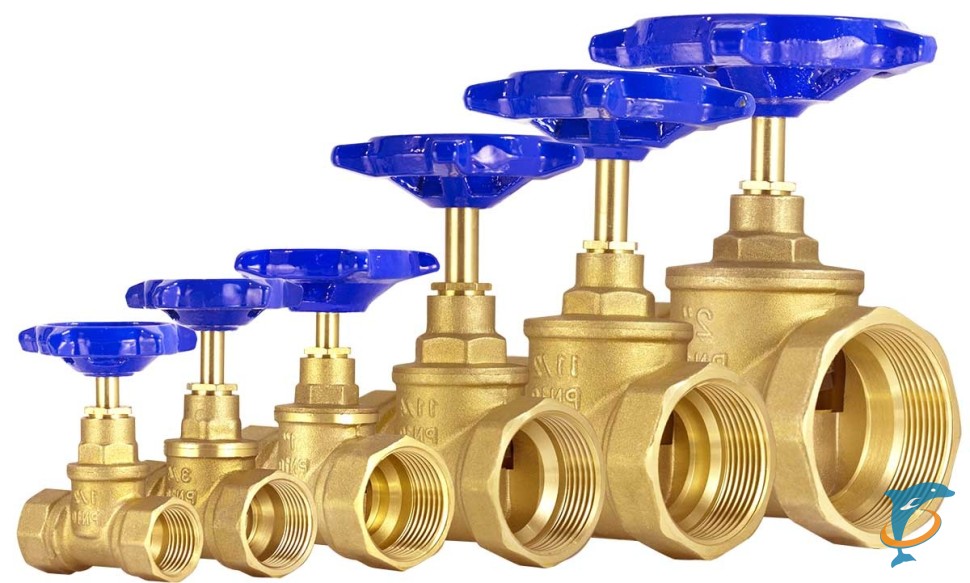

Компрессионные клапаны по-прежнему широко используются, но только не на домашних кухнях или в банях.

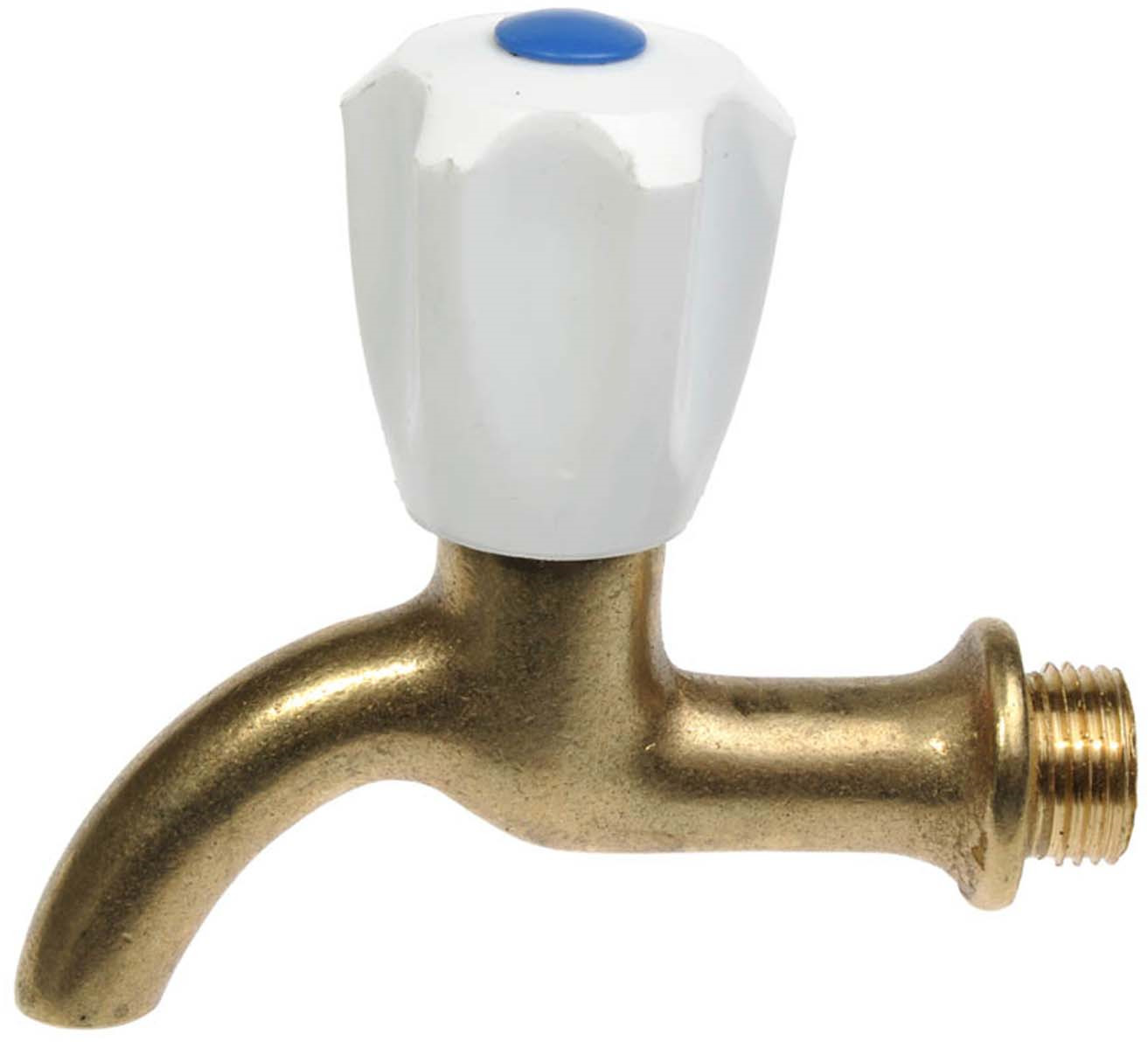

Тип компрессионного клапана, называемый клапаном «Bibb», можно найти в наружных кранах (которые называются «задвижками», «патрубками», «настенными гидрантами», «гидрантами для шлангов», «садовыми клапанами» или «заглушками для шлангов» - в зависимости от о том, где вы живете в Северной Америке - просто мелочи по сантехнике, для прикола).

Компрессионные клапаны также являются предпочтительными клапанами на кухнях ресторанов и отелей, где простота замены компрессионной шайбы перевешивает неудобства, связанные с ее более частой заменой.

Кухня Arby не может отключиться в течение дня, ожидая, пока FedEx доставит сменный керамический картридж, она должна иметь возможность восстановить неисправный смеситель прямо сейчас и заменить компрессионную шайбу, что обычно занимает около 10 минут и требует использования деталей. что каждый сантехник всегда спрятал в своем ящике с инструментами - обычно помогает.

Вот почему стандартный клапан, используемый такими компаниями, как которые специализируются на смесителях для тяжелых условий эксплуатации для ресторанов, отелей и медицинских учреждений, - это компрессионный клапан на четверть оборота. Четвертьоборотный клапан Chicago Quaturn® непрерывно используется уже более века и не собирается в ближайшее время исчезнуть.

Революция без мойки

Компрессионный клапан имел долгую и впечатляющую работу в бытовых смесителях.Это было королем до 1960-х годов, и каждый домовладелец научился заменять шайбу клапана (см. Врезку. Ремонт протекающих кранов) - задача, которая требовалась каждый год или чаще по мере износа седла клапана. Если вы откладываете замену шайбы, седло клапана может быть поцарапано или повреждено, а для доводки спинки сиденья до идеальной гладкости могут потребоваться услуги сантехника или, по крайней мере, мастера по ремонту с отточенным и точным прикосновением.

Идентификация картриджа Моэна

Модель 1200

Оригинальный картридж с гильзой Moen, используемый в старых смесителях Moen с одной ручкой.Конструкция из латуни и нержавеющей стали.

Модель 1224

Подходит ко всем смесителям для кухни и туалета с двумя ручками Moen, созданным до выпуска наших двухручных картриджей Duralast®. Картриджи 1224 и 1234 Duralast® не взаимозаменяемы.

Модель 1225

Используется в смесителях с одной ручкой для кухни Moen, выпущенных до 2009 года, и смесителях для унитазов с одной ручкой, выпущенных до 2011 года.

Модель 1234

Керамический картридж Duralast®, используемый в современных смесителях для кухни и ванны с двумя ручками.

Модель 1255

Керамический картридж Duralast®, используемый в одноручных смесителях для кухни и ванны.

Клапан без омывателя полностью изменил ситуацию с сантехникой, сделав возможным создание смесителя с одной ручкой.Сегодня 40% всех смесителей, продаваемых в Северной Америке, - это смесители с одной ручкой.

Картридж с гильзой Моэна

Клапан без омывателя Al Moen, изобретенный в 1937 году, полностью устранил резиновую компрессионную шайбу и положил начало эре смесителей с одной ручкой. Хотя в нем по-прежнему использовались резиновые (а позже и силиконовые) уплотнения и уплотнительные кольца, уплотнения не скручиваются и не истираются при работе крана, что продлевает срок их службы.

Клапан Моена представляет собой цилиндр внутри гильзы. Ручка крана перемещает цилиндр вверх и вниз в рукаве, чтобы контролировать объем воды, и вращает его из стороны в сторону, чтобы контролировать температуру воды. Это делается путем совмещения стратегически расположенных отверстий в цилиндре с соответствующими отверстиями во втулке. Когда отверстия выровнены, вода может течь, когда не выровнены, вода перестает течь.

Когда ручка поворачивается влево, вход горячей воды выровнен так, что горячая вода течет, при повороте вправо вход холодной воды совмещается, и холодная вода течет.В любом положении, кроме крайнего левого или правого, горячая и холодная вода смешиваются с теплой водой разной степени.

Moen motion стал стандартом для всех выпускаемых с тех пор смесителей с одной ручкой. Независимо от стиля, источника, марки или производителя смесителя с одной ручкой, перемещение ручки вверх или назад включает воду - чем дальше вверх или назад ручка, тем больше воды вы получаете. Вниз или вперед отключает его. Правый подает холодную воду, а левый - горячую.Как следствие, никто не должен заново учиться управлять своим краном каждый раз, когда он или она покупает новый - все они работают одинаково, Моэном, способом.

Аль Моен запатентовал новый клапан в 1942 году, но из-за раздражающей неприятности, Второй мировой войны, ему пришлось ждать пять лет, чтобы изготовить его. Во время войны латунь, необходимая для изготовления кранов, строго предназначалась для боеприпасов и другого военного использования.

Смесители Moen были «современной» особенностью многих послевоенных кухонь и бань.(См. Послевоенные стили жилья для получения дополнительной информации о происхождении современной кухни.) Но не без боя. Сантехники, которые по своей природе консервативны (как и положено профессии, работа которой продлится десятилетия, если не столетия), не доверяли этому новомодному устройству и не спешили его принять.

Moen усовершенствовал свой маркетинговый механизм и с помощью скидок, поощрений и некоторой умной рекламы, ориентированной на домовладельцев, убедил сантехников попробовать его.Они сделали, и им это понравилось. По крайней мере, в нашем маленьком городке, если вы предоставите водопроводчику выбрать кран, вы, вероятно, получите моэн. это другой.)

Замена уплотнения и уплотнительного кольца упрощается, поскольку цилиндр можно снимать и обслуживать как единое целое.

Качество определяется материалами, из которых изготовлен картридж: пластик, латунь или нержавеющая сталь - хотя мы давно не видели нержавеющую сталь в картридже Moen.Судя по всему, латунь работает так же хорошо, и она намного дешевле. Оба металла дольше пластика.

Революция крана Моэна

В 1959 году журнал Fortune назвал смеситель Moen с одной ручкой одним из 100 лучших продуктов массового производства вместе с Model-T Генри Форда и печью Бенджамина Франклина.

Оригинальный смеситель для раковины Moen 1225 с одной ручкой и поворотным изливом Журнал по сантехнике и механике отметил бесшумный клапан Moen как одну из величайших инноваций в сантехнике с 1900 года, наряду с
  • Санитарный туалетный бачок из стекловолокна, который заменил использовавшиеся тогда оловянные деревянные баки (1903 г.),
  • Встроенная ванна в нише с фартуком (1911 г.) - наиболее распространенный тип ванны в настоящее время,
  • Disposer In-Sink-Erator (1927) и
  • Клапан сброса давления Watts, который сделал возможными безопасные водонагреватели (1930).

Moen Motion

Когда Аль Моен изобрел смеситель с одной ручкой без мойки, он также изобрел движение, используемое для управления смесителем.

Аль Моэн (1916-2001)
изобрел смеситель без мойки и Moen Motion

Перемещение ручки вверх или назад включает воду. Увеличьте поток воды, перемещая ручку дальше вверх или назад. Уменьшите поток воды, перемещая ее вниз или вперед.Полностью вниз или вперед вода выключается.

Поверните ручку влево, чтобы увеличить поток горячей воды. Поверните вправо, чтобы увеличить поток холодной воды. В любом положении, кроме крайнего левого или правого, горячая и холодная вода смешиваются с теплой водой разной степени.

Moen motion - универсальный стандарт для всех смесителей с одной ручкой. Независимо от стиля, источника, бренда или производителя смесителя с одной ручкой, он работает одинаково, по Моэну, а это означает, что вам не нужно заново учиться управлять краном каждый раз, когда вы меняете бренд.

Если в цилиндре действительно потечет, замена уплотнения - это 15-минутный ремонт с использованием набора, доступного практически в любом хозяйственном магазине. Или просто замените картридж целиком. Картридж с гильзой Moen подходит для любого смесителя Moen, для которого требуется картридж с гильзой, а с пожизненной гарантией Moen сменные картриджи бесплатно . Просто наберите 1-800-BUY-MOEN или посетите местный магазин бытовой техники или сантехники. Возможно, вам придется заполнить некоторые гарантийные документы, но в остальном это простой процесс.(Чтобы увидеть, насколько просто заменить картридж Моэна, посмотрите это видео).

Шаровой кран Delta

Шаровой кран был ответом Delta на гильзовый патрон Моэна. Это не было изобретением Delta, как иногда заявляет «Дельта». запатентовал его в 1952 году, и Алекс Манукян, основатель, а затем исполнительный директор Delta, купил патент.

Он работает так же, как клапан картриджа Моэна - на самом деле это просто картридж Моэна, замаскированный под шар, а не цилиндр.Но форма мяча была достаточно другой, чтобы позволить Дельте обойти патент Моэна - к большому раздражению Моэна.

Поворачивая ручку вперед и назад, вы можете выстроить разные прорези для управления объемом воды от струйки к потоку, а перемещение вправо и влево контролирует температуру воды, как и клапан Моэна.

Это было явное улучшение по сравнению с гильзовым патроном Моэна. В нем было меньше деталей. Он был намного меньше, что упростило конструкцию смесителя и было проще в обслуживании.Вместо четырех уплотнительных колец, необходимых для картриджей Моэна, использовались два резиновых уплотнения, которые изнашивались медленнее и их было легче заменить.

Ранние шаровые краны были из латуни, современные модели - из нержавеющей стали и почти не поддаются разрушению. Delta может похвастаться частотой отказов менее одного из 100 000 единиц. Но Delta также производит шаровой картридж "Thrifty" для своих бюджетных смесителей (также используется в смесители) из пластика. В этом случае экономия - это , а не .Мяч очень восприимчив к повреждениям из-за отложений минералов, которые могут фактически забить мяч, делая его бесполезным. Заменить легко, но зачем покупать проблему?

Еще до истечения срока действия патента Delta на шаровой кран его широко копировали. Delta пришлось подать в суд на несколько других производителей кранов за подделку их запатентованного клапана. Теперь, когда срок действия патента истек, он еще более широко копируется и широко доступен в качестве клапана во многих экономичных смесителях, включая некоторые из смесителей Delta. коммунальные краны.

Картридж Moen перекрывает поток воды с помощью нескольких уязвимых резиновых уплотнительных колец. Для конструкции шара Delta требовалось всего два уплотнения, но трение о вращающийся шар в конечном итоге изнашивало их, особенно когда шар покрывается минеральными отложениями, похожими на наждачную бумагу (что неизбежно в большинстве регионов страны). Заменить их очень легко и вполне по силам любому домовладельцу (см. Видео-иллюстрацию в разделе «Как отремонтировать протекающий кран»), но, очевидно, удаление всей резины в уплотнении было бы большим достижением в технологии защиты от утечек.И это был прогресс, реализованный компанией American Standard в керамическом тарельчатом клапане.

Шаровой кран - очень простое устройство, поэтому большинство экземпляров работают хорошо. Однако имейте в виду, что если вы покупаете шаровой клапан для замены у любого другого поставщика, кроме Delta, нет никакой гарантии, что это настоящий шар Delta. А поскольку шаровые краны Delta имеют пожизненную гарантию, зачем вам покупать клапан, если Delta пришлет вам его бесплатно?

Керамический дисковый картриджный клапан

В Ответом на запатентованные клапаны Moen и Delta без промывки было пойти дальше своих конкурентов и изобрести современный керамический дисковый картридж.

Старый, до разрыва, Note 3 Компания была пионером еще в 1880-х годах в использовании керамики для изготовления сантехники, поэтому кажется совершенно естественным, что она использовала свой опыт в области промышленной керамики, создав клапан, в котором использовалась почти неразрушимая керамика, а не резина для контроля потока воды. Но, видимо, все было не так однозначно.

Компания, которая в то время следовала за Moen и Delta в области клапанных технологий, сначала обратила внимание на металлические диски для управления потоком воды.Но инженеры компании с подозрением относились к металлу, опасаясь, что он не будет достаточно прочным для суровых условий эксплуатации кранов и подвергнется риску коррозии. Они решили заменить металлические диски технической керамикой из оксида алюминия, которая до сих пор является стандартом для керамических дисков. После долгих экспериментов и разработок компания получила патент номер US 3810602 A на «керамический дисковый смеситель», датируемый 1972 годом. Это был большой прорыв.

Керамический дисковый клапан американского стандарта использует пару керамических дисков, которые опираются друг на друга для регулирования потока воды.Диски отполированы до почти идеальной плоскостности. Пространство между закрытыми дисками меньше, чем одна молекула воды, поэтому вода не может течь между ними, когда они закрыты. Эта технология устранила износ резиновых колец и уплотнений и значительно продлила срок службы клапана.

Керамические диски очень твердые - тверже, чем большинство минеральных отложений, что делает их идеальными для жесткой и песчаной среды клапана крана. Они лучше любого другого материала противостоят воздействию жесткой воды.Запущенные при температуре более 2000 ° F, эти диски также не подвержены воздействию самой горячей бытовой воды, в отличие от резиновых шайб в компрессионных смесителях, которые могут размягчаться.

Обычный керамический тарельчатый клапан с обычным заводом прослужит 5–10 лет, а срок службы некоторых суперклапанов с алмазоподобным углеродным покрытием оценивается примерно в 550 лет. Диски размещены в съемном картридже, что упрощает замену. Просто вытащите изношенный картридж и вставьте новый.

Но и с керамическими картриджами есть проблемы. Диски расположены так близко друг к другу, что они на самом деле липкие и иногда их трудно сдвинуть. Чтобы облегчить движение, большинство керамических дисков покрыты прочной нерастворимой в воде смазкой. Но со временем смазка может быть вычищена за счет трения воды, проходящей между дисками, что делает работу крана более жесткой.

Производители керамических картриджей на протяжении многих лет совершенствовали смазочные материалы, ища формулы, которые были бы более долговечными и долговечными.Но у этой технологии есть предел, и независимо от того, насколько хороша смазка, абразивное воздействие воды и минералов в воде в конечном итоге приведет к ее износу. Это может занять больше времени, но это произойдет. Итак, следующим шагом в постоянно развивающейся технологии керамических дисков является устранение необходимости в смазочных материалах, благодаря чему диски становятся гладкими, чтобы они не прилипали друг к другу.

Один из подходов состоит в том, чтобы покрыть керамические диски более гладким и даже более твердым материалом, чем сами диски.Алмазоподобный углерод (DLC) является одним из таких материалов. Тонкого покрытия, нанесенного на керамические диски, достаточно, чтобы не только повысить твердость диска, но и создать очень «скользкую» поверхность, которая свободно скользит без смазки.

Типы керамических картриджных клапанов

Керамические картриджные клапаны имитируют клапанные технологии, для замены которых они предназначены. Однофункциональные картриджи со штоком используются вместо компрессионных клапанов, а двухфункциональные картриджи смесителя заменяют втулку Моена и шаровые краны Delta в смесителях с одной ручкой.

Картридж однофункционального стержня (или головки)

Однофункциональный или стержневой картридж, иногда называемый головным устройством, используется с смесителями с двумя ручками. Он точно повторяет действие старого клапана сжатия.

К каждой рукоятке набора с двумя рукоятками прикреплен отдельный картридж, один для горячего и один для холодного. Каждый клапан регулирует только поток воды. Температурное смешение достигается за счет увеличения или уменьшения потока горячей и холодной воды внутри крана.Увеличение потока горячей воды или уменьшение потока холодной воды делает смесь более горячей. Уменьшение объема горячей воды или увеличение потока холодной воды делает смесь более прохладной.

Картриджи обычно не взаимозаменяемы. Картридж с горячей стороной обычно поворачивается против часовой стрелки, чтобы открыться, а картридж с холодной стороной поворачивается по часовой стрелке. Чтобы предотвратить ошибки при установке, картридж с горячей стороной рассчитан на установку только с левой стороны крана, а с холодной стороны - с правой.Также вероятно будут небольшие различия в используемых материалах в зависимости от того, холодная это сторона или горячая сторона. (Хорошо сделанный и полезный видеоролик о разнице между компрессионным картриджем и керамическим картриджем см. В разделе Латунные картриджи T&S.)
Картридж смесителя двойного назначения

В смесителе с одной ручкой используется смесительный картридж двойного действия - «двойного назначения», потому что он контролирует температуру воды, а также объем потока воды.Температурное смешение происходит внутри самого картриджа до того, как вода поступит в носик - точно так же, как гильза Моэна или картридж Delta ball, которые он заменяет. Один диск, прикрепленный к ручке, перемещается вверх и вниз, чтобы перекрыть или открыть поток воды, и влево и вправо, чтобы выровнять прорези в керамических дисках, чтобы позволить горячей и холодной воде смешаться. Движение ручки вверх (или назад) и вниз (или вперед) для управления объемом воды и вправо и влево для изменения температуры воды - это знакомые движения Моэна.

Один из простых способов отличить одну функцию от двухфункционального смесительного картриджа - это подсчитать количество портов в нижней части крана. Смесительный картридж имеет три штуцера: холодный вход, горячий вход и выход. Шток однофункционального картриджа имеет два входа: входное и выходное.

Материалы керамического картриджа

Керамический картридж состоит из трех основных частей: керамических дисков, стержня и корпуса или корпуса.Шток прикреплен к ручке крана одним концом, а другой - к одному из керамических дисков. Перемещение ручки для управления краном перемещает шток, который приводит в действие «подвижный» диск. Другой «неподвижный» диск прочно прикреплен к корпусу. Корпус или корпус скрепляет все части вместе.

Подвижные части картриджа - шток и диски - наиболее подвержены износу и повреждениям. Они должны быть сильными. Корпус не обязательно должен быть особо прочным.В лучших патронах шток латунный или нержавеющий. В картриджах эконом пластик. Пластик не так прочен, как металл, и его легче повредить повторяющимися скручивающими усилиями, прилагаемыми при работе крана (в технических кругах это называется «крутящий момент»). Достаточный крутящий момент, приложенный к заклинившему картриджу, может полностью открутить пластиковый стержень.

Корпус из латуни, алюминия или нержавеющей стали очень хорошо держится. Однако эти металлы относительно дороги, поэтому производителям картриджей не потребовалось много времени, чтобы начать эксперименты с менее дорогостоящими материалами: в первую очередь с пластиком.

Пластмассы, используемые в керамических клапанах, в первую очередь поливинилхлорид (ПВХ), полиоксиметилен (ПОМ) и нейлон, представляют собой сложные химические смеси, требующие очень точной обработки. Если что-то пойдет не так, скорее всего, в результате получится хрупкий или хрупкий пластик, который не удержится внутри крана.

В примере, показанном на боковой панели «Вскрытие неисправного пластикового картриджа», небольшой недостаток в химическом составе пластика позволил тонкому фланцу деформироваться в нижней части корпуса картриджа.Это позволяло горячей воде, поступающей в картридж, смешиваться с холодной водой независимо от положения ручки. В результате через картридж постоянно протекала теплая вода. Пластик, используемый в картриджах, должен выдерживать нагрев бытовой воды, не деформируясь. Этот не сделал.

Часть пластика, используемого в гильзах, действительно прочные. CeramTec из Luft, Германия, использует усовершенствованный пластик, разработанный EMS-Grivory для использования, помимо прочего, в космическом пространстве.Если он выживет в космосе, можно с уверенностью сказать, что он выживет на вашей кухне. Но большинство пластиков, используемых в керамических картриджах, не так долговечны.

Производство керамических картриджей

Многие производители смесителей используют патентованные картриджи, которые часто разрабатывают и конструируют сами. например, в 1970-х годах запатентовала свой первый картридж с керамическими дисками и с тех пор совершенствует его. Moen разрабатывает свои собственные картриджи с керамическими дисками, как и Masco для своих (также принадлежит LIXIL) до сих пор использует керамический картридж, изобретенный в 1972 году, и это все еще очень хороший картридж.

Но, хотя компании по производству смесителей могут собирать свои собственные картриджи, мы не знаем ни одного производителя смесителей, который действительно делал бы свои собственные керамические диски. Изготовление керамического диска требует технологий и дорогостоящего специализированного оборудования для производства керамики, которым производители смесителей по металлу обычно не владеют.

Керамика - это, конечно, материал «космической эры» 21-го века, используемый во всем, от пуленепробиваемых жилетов до тепловых плиток Space Shuttle.Мы не уверены, как материал, который существует уже 10 000 лет, внезапно стал ультрасовременным, но так оно и есть. Задолго до того, как появилась письменная история, изготавливалось несколько довольно хороших гончарных изделий, а гончарные изделия, для тех, кто не знает, являются формой керамики.

Многие из компаний, которые сейчас производят диски для смесителей, начинали в других областях технической керамики. CoorsTek, американский производитель керамики, основанный Адольфом Корсом (да, прославившимся Coors Beer), производит керамические диски, используемые в любом количестве патентованных картриджей для смесителей, но также производит баллистическую броню, керамические изоляторы, автомобильные компоненты и керамическую посуду, пригодную для использования в духовке.(Однако он не производит пиво - возможно, самый важный продукт Coors. Это компания Coor Brewing.)

Примерно по такой же технологии производится вся техническая керамика. Основное отличие - это состав материала, из которого изготовлено каждое изделие. Керамический диск для картриджа смесителя обычно содержит каолин, полевой шпат и кварц или кремнезем, но также содержит большое количество оксида алюминия (глинозема), чего обычно нет в обычной керамике. Смесь формуют в заготовку картриджа на прессе высокого давления.Затем черновые заготовки обжигаются в печи при очень высокой температуре в течение 18-24 часов для затвердевания керамики и сплавления частиц смеси вместе, а затем охлаждают в течение нескольких дней. Охлажденные диски обрабатываются путем шлифовки почти идеально плоских поверхностей встречи, а затем их полировки поэтапно: грубая полировка, за которой следует вторая, более тонкая, полировка и, для лучших дисков, третья, сверхтонкая, полировка.

(Для тех, кто не знаком с тем, как делают керамику, см. Porcelain vs.Керамическая плитка: в чем разница?)

Материалы

Разница между хорошими и не очень керамическими дисками заключается в качестве используемых материалов и тщательности изготовления дисков. Смеси с высоким содержанием оксида алюминия дают более твердые диски, а оксид алюминия с мелкокристаллической структурой полирует до более гладкой поверхности, чем оксид алюминия с более крупными кристаллами. Некоторые производители добавляют в смесь немного диоксида циркония для еще большей прочности.Цирконий очень твердый. На самом деле плавленый цирконий почти такой же твердый, как алмазы (78 по шкале Роквелла, бриллианты - 100).

Лучшие диски также обычно обжигаются в течение более длительного периода времени, что приводит к плавлению большего количества материала. Лучшие диски очень твердые, тестируется на 62 балла по шкале D по шкале Роквелла, в то время как диски эконом-класса набирают около 48 баллов. Для сравнения, инструментальные стали, используемые для изготовления долот и закаленных сверл, обычно проходят испытания по шкале Роквелла от 55 до 66 (по шкале A или Шкала D), поэтому керамические диски - вещь жесткая.

Стандартизация картриджей двойного назначения

В течение первых пятнадцати лет истории керамических картриджей размер и конфигурация картриджей двухфункциональных смесительных картриджей не были стандартизированы, поэтому, если производитель смесителей использовал конкретный картридж в своих смесителях, он застрял с этим картриджем, если он не перепроектирован и не модернизирован. в смесители принять картридж другого производителя - дорогое удовольствие.

Стандартизация началась примерно в 1980 году, когда итальянская компания по производству технической керамики Galatron S.p.a. разработала две основные конструкции керамических картриджей: простые, недорогие в производстве и очень надежные. Note 4 Дизайн Galatron широко копировался азиатскими производителями картриджей, такими как Sedal S.L.U. из Китая, Kuching International, Ltd., производитель широко используемых картриджей KCG, и Geann Industrial Co., Ltd., оба на Тайване.

За ним последовало большинство европейских производителей, в том числе Kerox, Kft.из Венгрии, которая производит наиболее широко используемые европейские картриджи, и CeramTec, которая производит популярные картриджи Triduon® в Германии.

Промышленность не только остановилась на стандартной конструкции картриджа де-факто, но также разработала более или менее стандартные размеры. Сегодня в смесителе, рассчитанном на патрон 35 мм, можно использовать патрон 35 мм любого из нескольких производителей. Кроме того, производители смесителей научились вставлять картриджи в держатели, а не непосредственно в корпус смесителя.Таким образом, смена картриджей может означать изменение конструкции держателя, но обычно не самого крана, что значительно снижает затраты на инструменты. В сборщиках премиум-класса вроде держатели обычно изготавливаются из латуни или нержавеющей стали, в менее дорогих смесителях - из пластика или цинкового сплава.

Стандартизация была особенно выгодна небольшим компаниям, производящим смесители, которые не владеют собственными патентованными конструкциями или технологиями картриджей. Смеситель может быть спроектирован для стандартного картриджа с некоторой гарантией того, что он может быть получен от любого количества поставщиков, обеспечивая продолжение производства в случае сбоя поставщика, снижения качества или повышения цен.Появление стандартизации, приведшее к усилению конкуренции, по сути, является одной из основных причин того, почему цена на керамические картриджные клапаны так резко упала за последние два десятилетия. Однако вы, как розничный покупатель картриджа для смесителя, можете не заметить этого снижения. Но этот сменный картридж за 55 долларов, который вы только что купили для своего дизайнерского смесителя за 1000 долларов, вероятно, обошелся компании примерно в 7,50 долларов, по сравнению с 25 долларами десять лет назад.

Производители

Производителей керамических картриджей очень много.Один только Китай может похвастаться более чем 200 производителями керамических картриджей. Однако большинство из них производится для внутреннего рынка Китая. В Европе есть еще пятьдесят или около того. В США есть десятки производителей технической керамики, в том числе одни из лучших в мире, но очень немногие производят картриджи для смесителей.

В течение многих лет в индустрии смесителей считалось, что лучшие керамические дисковые клапаны производятся в Германии и Италии. Однако это может медленно меняться.Китайская керамическая промышленность, чему способствуют щедрые государственные субсидии и кредиты под низкие проценты, стремительно улучшилась за последние два десятилетия, и некоторые виды китайской керамики начинают конкурировать по качеству с той, что производится в Европе.

Flühs Drehtechnik, GmbH, немецкая фирма, расположенная в Люденшайде, Германия с 1926 года, всемирно известная своей прецизионной обработкой, обычно считается производителем лучшего в мире однофункционального картриджа со штоком.Клапаны Flühs (иногда их называют Fluehs для англоговорящих) - это изделия для тяжелых условий эксплуатации, имеющие репутацию безупречной надежности.

Близко к первенству Flühs идет Anton Tränkle, GmbH & Co. KG, также немецкий, который производит превосходные однофункциональные керамические картриджи из латуни для смесителей с двумя ручками.

Нет единого мнения о том, какая компания делает лучший смесительный картридж для одноручных смесителей.

Некоторые из лучших европейских картриджей производятся в Италии, где хорошо развита керамическая промышленность. Студия Tecnico Sviluppo e Ricerche (STSR) S.r.l. а также Hydroplast, S.r.L. - отличные итальянские производители картриджей, которые поставляют керамические картриджи американским производителям смесителей.

Одна из компаний, которая, кажется, выдвигает себя на передний план и стала предпочтительным картриджем для многих высококлассных европейских смесителей, - это Kerox Kft, венгерский производитель, который производит только картриджи для смешивания.В отличие от Flühs и Traenkle, которые начинали как механические цеха по производству прецизионных точеных латунных деталей, Kerox начинала как производитель стоматологической керамики (которую она производит до сих пор) и хорошо известна своими высококачественными керамическими дисками, которые она продает другим производителям картриджей, в том числе Delta для своих картриджей Diamond Seal Technology® (подробнее см. Ниже).

Sedal SA - еще один производитель картриджей, производящих картриджи для смешивания. Штаб-квартира находится в Барселоне, Испания, производство - в Китае.Считается, что Sedal несколько ниже качества Kerox, но все же является надежным картриджем. Он популярен среди китайских производителей смесителей, которые делают смесители для рынка Северной Америки.

Geann Industrial Co., Ltd., работающая более 30 лет, является хорошо зарекомендовавшим себя тайваньским производителем керамических дисковых картриджей от хорошего до превосходного качества. Десять лет назад компания имела репутацию производителя качественных и надежных картриджей, но ничего примечательного и ничем не выделяло картриджи среди полдюжины или около того других азиатских производителей картриджей хорошего качества.

Это изменилось. Geann получает признание как картридж наравне со многими из лучших европейских продуктов и становится предпочтительным картриджем для производителей смесителей, которые покупают свои смесители у азиатских производителей. Мы даже начинаем видеть картриджи Geann в некоторых моделях высококлассных смесителей. Производитель смесителей в США, например, недавно перешла с картриджей Flühs на картриджи Geann для всей своей линейки роскошных смесителей.

Картриджи от Weingbo Wanhai Cartridge Technology Co., Ltd., китайский производитель, начинают привлекать к себе внимание. Его картриджи часто входят в состав смесителей китайского производства, предназначенных для Европейского Союза, где компания продает под брендом Quore из офисов в Испании и Италии.

Kuching International Ltd., производитель керамики на Тайване с 1988 года, также добился своего успеха в отрасли благодаря своим картриджам KCG, популярным у канадских производителей смесителей. Картриджи считаются примерно эквивалентами Quore и Sedal.

Некоторые из керамических картриджей, используемых в смесители производит Maruwa Sdn. Bhd в Малайзии и китайской Zhuhai Mingshi Ceramics Valve Co., Ltd.

Супер Картриджи

превзошла традиционных производителей керамических картриджей, выпустив новый супер-керамический картридж Diamond Seal Technology (DST). Один диск в наборе из двух дисков покрыт алмазом с помощью процесса, который создает на диске микроскопические ромбовидные пирамиды.

По словам Delta, алмазное покрытие помогает сохранять диски абсолютно гладкими, поскольку диск с покрытием непрерывно полирует другой диск, поэтому они всегда идеально сцепляются. Он также непрерывно удаляет любые минеральные отложения, которые могут просочиться между дисками. «Чем больше вы его используете, тем плавнее он становится», - утверждает Delta, утверждающая, что картридж прослужит до 5 миллионов оборотов (или около 700 лет для среднего кухонного смесителя, что в 20-30 раз превышает срок службы стандартного керамического картриджа).Но, если вам когда-либо понадобится заменить картридж, у Delta есть видео для этого, и замена бесплатна от Delta первоначальному владельцу в течение всей жизни владельца.

Технология DST доступна в большинстве лучших смесителей Delta и почти во всех смесителях Brizo. Delta планирует со временем оснастить весь свой модельный ряд смесителей новым картриджем.

Однако Delta - не единственная используемая супертехнология. Другой проверенный подход - покрытие обоих керамических дисков очень гладким и очень твердым материалом.Один из них - алмазоподобный углерод (DLC), один из самых твердых материалов, известных человеку (отсюда и «алмазоподобный» в его названии).

Например, нержавеющая сталь, покрытая DLC толщиной всего два микрона, устойчива к истиранию в лабораторных испытаниях в 4000 раз дольше, чем сталь без покрытия (1 неделя против 85 лет).

Очень тонкого (измеряемого в микронах) покрытия, нанесенного на картриджи с использованием технологии (PVD), достаточно не только для повышения твердости диска, но и для создания исключительно «скользкой» поверхности, которая свободно скользит без смазки.

Смесители, которые, как известно, используют покрытие DLC на своих керамических дисках, включают: который включает в себя картридж суперсмесителя производства Kerox, Kft "во всех его смесителях с одной ручкой. В некоторых картриджах производства Flühs Drehtechnik, GmbH используется аналогичная технология.

По оценке In2aqua, ее фирменные диски с покрытием PVD + ™ DLC прослужат в 10 раз дольше, чем диски без покрытия. Эта оценка, основанная на независимых лабораторных исследованиях, может быть несколько консервативной.После того, как диски прошли 4 миллиона последовательных циклов выключения / включения-горячего / холодного в течение 90 дней, они не показали заметного износа. Четыре миллиона циклов эквивалентны примерно 550 годам использования на средней домашней кухне. Мы думаем, что очень велики шансы, что диски PVD + будут работать в течение всего срока службы смесителя без замены.

Какой клапан лучше?

Какой клапан лучше? Это вопрос, который может стать началом трехчасового спора между известными нам профессионалами и действительно сократить время Миллера.

Вы, вероятно, не сможете убедить большинство сантехников без аргументов установить традиционный смеситель компрессионного типа. Но это может зависеть от клапана. Большинство сантехников, особенно старожилы, любят четвертьоборотные компрессионные клапаны. Тем не менее, есть водопроводчики, которые не стали бы использовать компрессионный клапан, если бы Сам Всемогущий дал ему гарантию жизни во вселенной.

Но домовладельцы, влюбленные во все винтажное, больше ничего не используют.Хотя компрессионные смесители и смесители Fuller нуждаются в замене шайбы или шара каждые несколько лет, это не так сложно сделать. Если делать это регулярно (чтобы не повредить седло клапана), клапан крана прослужит почти вечно. И, даже если клапан поврежден, для его повторного заточки требуется совсем немного усилий (хотя потребуется специальный инструмент, доступный в любом магазине сантехники). Мы регулярно видим Смесители, изготовленные в конце 19 века, до сих пор используются и прекрасно функционируют спустя более 100 лет.

шаровые краны служат долго. Резиновые и пластиковые уплотнения со временем изнашиваются через 5-10 лет, но замена уплотнений - это работа, которая под силу любому домовладельцу, который может обращаться с отверткой, не нанося непоправимого вреда.

Керамические дисковые клапаны могут прослужить почти весь срок службы практически без обслуживания. Их можно заменить, если они наконец выйдут из строя. Ремонт прост. Старый картридж просто выбрасывают, а вставляют новый.Все это делается в верхней части крана, а не под столешницей, и обычно требуется только шестигранный ключ. Самое большое время, которое мы когда-либо затрачивали на замену одного из них, составляет около 10 минут. Керамические дисковые картриджи с пластиковыми стержнями, кажется, не служат так долго, как картриджи с металлическими стержнями - и, похоже, не имеет никакого значения, какой металл: нержавеющий, латунный или алюминий. Некоторые очень недорогие картриджи прослужат всего два года, но обычно 5-20 лет, а суперкартриджи, вероятно, прослужат всю жизнь.

В целом, за некоторым исключением, мы отдаем предпочтение технологии картриджей с керамическими дисками. Это новейшая и во многих отношениях лучшая технология, и она постоянно совершенствуется. Даже Дельта и Моэн переходят к нему так быстро, как только могут. Мы думаем, что керамические картриджи немного жестче и доставляют меньше хлопот. Но мы, конечно, не будем сбрасывать со счетов запатентованные клапаны Moen или Delta. У них нет равных по долговечности и надежности.

Выбор клапана может зависеть от стиля и конфигурации. В смесителях с одной ручкой нельзя использовать компрессионные клапаны. А доступность может повлиять на ваше решение. Компрессионные клапаны в смесителях для домашнего использования быстро исчезают с рынка. Насколько мы можем судить, только компании, все еще производящие коммерческие или коммунальные смесители, все еще используют картриджи компрессионного типа в своих смесителях.


Как отремонтировать седло клапана крана

Если из крана все еще течет после замены шайбы, возможно, что-то не так с седлом клапана крана.Неисправная шайба могла позволить металлическому штоку притираться к седлу и оставить его неровным, или химические вещества в воде могли образовать осадок, который теперь мешает шайбе плотно прилегать к седлу клапана.

Что вы делаете, чтобы отремонтировать плохое сиденье смесителя? Конечно, можно заменить весь кран. Другой вариант - заменить сиденье. Снять старое седло клапана довольно просто, если у вас есть подходящий инструмент, называемый седельным ключом. Вставьте ключ сиденья в седло и поверните его против часовой стрелки.После того, как вы достанете старое сиденье, убедитесь, что новое сиденье, которое вы покупаете, является точной копией. Если седло клапана невозможно снять, вставьте втулку седла, которая скользит на место в старом седле и обеспечивает плотное уплотнение.

Другой вариант - использовать шлифовальный станок для седла клапана или приспособление для обработки, которое представляет собой недорогой инструмент, который выровняет изношенное седло. Будьте осторожны, не используйте этот инструмент слишком долго или слишком сильно, потому что седло сделано из мягкого металла, и вы можете легко стереть его слишком много.

Чтобы использовать комод, снимите шток крана и вставьте шлифовальный станок седла вниз в седло клапана в корпусе крана. С умеренным усилием поверните инструмент по часовой стрелке несколько раз. Затем протрите седло клапана тканью, чтобы удалить металлическую стружку.

Затянувшаяся гайка в упаковке крана может быть еще одной причиной негерметичности крана. Узнайте, что делать с этой проблемой, на следующей странице.

Это не то, что вы ищете? Попробуйте эти:

  • Сантехника: Решение проблем с водопроводом в доме может быть довольно сложной задачей.Не расстраивайтесь - советы по сантехнике, подробно описанные в этой статье, обязательно помогут, даже если под помощью подразумевается совет о том, когда вызывать сантехника.
  • Как отремонтировать раковины, ванны и водостоки: проблемы с водопроводом, связанные с раковинами, ваннами и стоками, может решить средний домовладелец ... если у вас есть несколько советов, которые помогут вам определить и устранить проблему. Найдите такие советы в этой статье.
  • Устранение неполадок с водопроводом: Иногда выяснить, что не так с вашим туалетом, канализацией или другой областью, связанной с водопроводом, - это половина дела.Здесь вы найдете полезные советы по устранению неполадок.
  • Сантехнические инструменты: Возможно, у вас уже есть многие инструменты, необходимые для большинства сантехнических работ, потому что они являются теми же инструментами, которые используются для других самостоятельных проектов. Узнайте о специальных сантехнических инструментах, таких как трубные ключи, в этой статье.

Fix-It Friday: The Dreaded Dripping Faucet

Добро пожаловать в мою первую колонку WYSK Fix-it Friday ! Вы задали вопросы, и я готов ответить. Так что пристегните ремни и приготовьтесь к жестким советам по ремонту!

Сегодня я решаю животрепещущую проблему - горящую проблему , капающую , - и, хотя это может звучать как симптомы социальной болезни, в мире нет антибиотика, достаточно сильного, чтобы ее исправить.Я говорю о страшном кране для капель . Эта раздражающая на слух капля с потерей воды и пятнами от раковины, которая не исчезнет, ​​как бы сильно вы ни поворачивали ручку или как сильно вы ругали ее, чтобы она остановилась!

Первое, что вам нужно знать, это…

Капание происходит не из-за проблемы с изливом крана, а из-за ручки крана .

Клапан смесителя (рабочие части) расположен в ручке и управляет включением / выключением, регулировкой громкости и температуры.Со временем кран крана может потерять способность создавать водонепроницаемое уплотнение, поэтому вода будет капать даже в закрытом положении.

Остановка подтекания связана с ремонтом / заменой этого клапана, что приводит ко второму, что вам нужно знать…

Клапан типа определяет, как отремонтировать этот конкретный кран.

Итак, как узнать, какой кран у вас есть? Посмотрите руководство пользователя, свяжитесь с производителем или - и вот что самое интересное - разберите ручку, чтобы увидеть, что внутри! Думайте об этом шаге как о исследовательской процедуре ... потому что, пока вы не узнаете, какой у вас клапан, вы не будете знать, как отремонтировать кран.Просто помните: разбирая что-нибудь из , размещайте части в том порядке, в котором они были сняты, чтобы вы легко знали, как собрать их все вместе!

Но подождите! Прежде чем уронить топор на эту капельницу, знайте это…

Не пытайтесь получить доступ к крану крана, пока вы не перекрыли воду из запорных вентилей под раковиной.

(Тем не менее, если вы хотите испытать веселый момент I Love Lucy , оставьте их включенными.)

При закрытии запорных клапанов помните, что очень тугой, левый свободный… ох, и старые запорные клапаны могут быть очень упрямыми для поворота, поэтому будьте готовы использовать немного смазки для колен.

Позвольте мне поговорить о клапанах Я на мгновение, потому что, как только вы поймете ценность клапана, вы взглянете на водопровод с совершенно другой точки зрения…

ВСЕ сантехнические приборы используют какой-то клапан.

K.I.S.S. (простая-глупая) разбивка того, как вода функционирует в вашем доме, заключается в следующем: она поступает через водопровод, течет по трубам и водопроводным линиям, постоянно находится под давлением, всегда готова к действию ... затем, с помощью простой поворот ручки (смеситель), нажатие кнопки (посудомоечная машина) или нажатие рычага (унитаз), он вытечет свое маленькое сердце и отключится по команде, надеюсь, без протечек, верно?

Все это стало возможным благодаря КЛАПАНАМ.Без клапанов не было бы возможности контролировать какие-либо аспекты сантехники в любой части вашего дома. Думайте о водопроводном клапане как о сердечном клапане - они оба контролируют поток. Как и в случае с сердцем, если один из его клапанов протекает, забивается или перестает работать вместе, вам лучше иметь наготове лопасти дефибриллятора! Запорные клапаны, краны, промывочные клапаны, заливные клапаны, напорные клапаны и т. Д. - все это важные компоненты сантехники в вашем доме, поэтому понимание того, как они работают и когда их заменять, является обязательным, чтобы предотвратить что-либо, от раздражающей капли до разрушительного потоп.

Возвращаемся к исправлению протекающего крана… при закрытых водопроводных кранах поверните ручку (и) крана в положение «включено», чтобы слить оставшуюся воду в линиях. Теперь вы готовы заняться этим клапаном!

Чтобы добраться до внутренностей ручки, сначала нужно снять декоративную пластину или колпачок, чтобы открыть установочный винт, удерживающий ручку на месте.

После того, как он будет отвинчен, вы можете снять ручку, которая теперь обнажит все рабочие части и предоставит вам доступ к клапану.

Вот более важная информация о клапанах, которую вам необходимо знать…

Существует несколько различных типов кранов - компрессионные клапаны, шаровые клапаны, керамические диски и картриджи. Фу, я знаю, сколько!

Чтобы не расстроить вас с клапаном, я собираюсь обратиться к самому распространенному крану, который мы видим в наши дни, - к картриджу. Вот видео (в главной роли - lil ol ’me), в котором шаг за шагом показано, как починить негерметичный кран картриджного типа. Это видео даст вам четкое представление обо всех основных этапах ремонта ЛЮБОГО типа капающего крана.

Предупреждаем о ваших запорных клапанах…

В случае, если из вашего крана все еще идет небольшой поток воды с закрытыми запорными клапанами, вам, вероятно, придется их заменить, так как это верный признак того, что они тоже протекают .

Посмотрите, что я имею в виду, говоря о важности клапанов! В этом случае, если ваши запорные клапаны протекают, их замена повлечет за собой отключение воды в дом из водопровода (или специального запорного клапана в этой части дома). Чтобы не недооценивать силу ремонта, позвольте мне также сказать, что это реально ... если вы не опытный мастер по ремонту, замена запорного клапана - это задача, которую лучше доверить профессионалам. Если что-то пойдет не так, возможно, вам придется перекрыть подачу воды на весь дом, пока проблема не будет исправлена.Ни водопровода, ни смыва туалетов, ох!

Важно знать, когда звонить профессионалу.

Но послушайте, разве не лучше позвонить профессионалу, когда вы можете понять, в чем проблема, где кроются настоящие опасности и какие решения есть до того, как он / она доберется до нее? Знания - сила, поэтому, даже если трубный ключ крутит кто-то другой, вы все равно будете ответственным и знаете, как отремонтировать и отремонтировать ваш кран (или клапаны) навсегда ... до последнего (раздражает) уронить!

Продолжайте задавать вопросы и знайте, что ни один вопрос не является слишком большим или маленьким для этой колонки - Toolbelt Diva всегда приведет вас к нирване DIY!

Удачи с ремонтом!


Есть вопрос «сделай сам»? Спросите эксперта!

Если у вас есть вопрос о ремонте, обслуживании или улучшении дома своими руками для Нормы, сейчас у вас есть шанс спросить эксперта и получить от нее ответ.Ваш животрепещущий вопрос может быть просто «звездой» в колонке Fix-It Friday на следующей неделе.

Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте женщинам, которых вы должны знать.

Fix-It Friday - это эксклюзивная редакционная серия Women You Should Know®, созданная опытным ветераном домашнего благоустройства Нормой Валли. Еженедельная колонка призвана вдохновлять женщин - воинов выходного дня, начинающих мастериц и даже опытных мастеров-мастеров - с уверенностью и энтузиазмом браться за ремонт и техническое обслуживание дома.

Четыре разных вида смесителей для раковины

Смесители для раковины довольно странные. Послушайте нас: все туалеты работают одинаково, верно? Вы нажимаете на ручку, унитаз смывается. Конец. Но со смесителями дело обстоит иначе. Вместо этого кажется, что каждый кран работает немного по-своему. Скорее всего, даже краны в вашем собственном доме не работают одинаково.

Обычно это не проблема. В конце концов, пока вы знаете, как их использовать, не имеет значения, как они работают.Однако, когда у вас возникает проблема, особенности вашего крана начинают вызывать беспокойство. Существует четыре основных типа смесителей, и все они работают и ломаются по-разному. Прежде чем вы начнете думать о том, как починить смеситель, вы должны знать, на какой именно смеситель вы смотрите. Вот четыре вида смесителей, которые вы можете найти у себя дома, и то, как они работают.

Смесители компрессионные

Компрессионные смесители - самые старые из четырех типов. Все компрессионные смесители имеют отдельные поворотные ручки для горячей и холодной воды.Вы затягиваете и ослабляете эти ручки вручную, поворачивая их, чтобы вода вышла из крана. Откручивание ручки крана запускает подачу воды, а повторное ее закручивание останавливает подачу воды. Использование этих ручек, вероятно, очень похоже на вращение винта - потому что, по сути, так оно и есть!

Ручки компрессионного смесителя соединяются с двумя узлами штока (по одному на каждую ручку). Узлы штока - это, по сути, винты с шайбами ​​на конце. Эти узлы располагаются над седлом клапана крана, через которое вода попадает в кран.Когда вы закрываете кран, вы опускаете шток в сборе к седлу клапана. Достигнув седла клапана, шайба штока сжимается над седлом клапана и перекрывает поток воды. Когда вы снова открываете кран, шайба поднимается и снова пропускает воду.

Смесители шаровые

Шаровые смесители были разработаны, чтобы стать первым смесителем без мойки. В отличие от компрессионных смесителей, шаровой смеситель имеет только одну ручку как для горячей, так и для холодной воды. Они особенно распространены в кухонных мойках.Если ручка вашего смесителя может полусвободно вращаться вверх и вниз и изгибаться из стороны в сторону, то это, вероятно, шаровой кран. Температура, давление и расход воды зависят от того, где вы устанавливаете ручку шарового крана.

Ручка шарового крана управляет вращающимся шаром, который называется шаровой сборкой рычага. Узел шарика рычага расположен внутри корпуса смесителя. Узел установлен на системе пружин и впускных отверстий прямо над отверстием, через которое вода проходит через кран. В этот мяч встроены камеры и прорези.Эти прорези совпадают с посадочными местами для горячей и холодной воды внутри корпуса самого смесителя. Маневрируя шаром, вы выравниваете прорези в шаре с входными седлами в кране и контролируете, как вода течет через кран.

Смесители дисковые

Дисковые смесители представляют собой гораздо более новую конструкцию, чем компрессионные или шаровые смесители. Как и шаровые краны, они разработаны без использования шайб. Дисковые смесители также значительно более долговечны, чем компрессионные или шаровые смесители.Корпус дискового смесителя намного шире, чем у других типов смесителей, и обычно они имеют цилиндрическую форму. Ручки дисковых кранов перемещаются вверх-вниз и из стороны в сторону, как шаровые краны, но обычно у них не так много свободного движения.

Большой цилиндрический корпус смесителя содержит два керамических диска: верхний диск и один нижний диск. Верхний диск вращается вместе с ручкой, а нижний диск остается заблокированным. Эти два отполированных диска идеально плоские, поэтому, когда они сжимаются, они образуют водонепроницаемое уплотнение.Когда вы открываете кран, чтобы позволить воде течь, верхний диск отделяется от нижнего диска. Вода проходит через образовавшуюся щель, пока вы снова не закроете кран.

Смесители для картриджей

В отличие от других типов смесителей из этого списка, смесители для картриджей могут иметь одну или две ручки. Однако, в отличие от смесителей со сжатым воздухом, вам не нужно поворачивать ручки смесителя, чтобы контролировать поток воды. Вместо этого вы можете просто повернуть ручку крана с картриджем, чтобы запустить поток воды. Если что-то не так, ручка должна вращаться из положения «выключено» в положение «включено» одним плавным легким движением.Смесители с картриджами с одной ручкой перемещаются вверх и вниз, чтобы контролировать поток воды, и из стороны в сторону, чтобы контролировать температуру, как дисковые смесители.

Смесители с картриджем содержат полый металлический картридж внутри корпуса смесителя. Этот полый картридж закрывает кран, блокируя поток воды как из линий горячей, так и из холодной воды. Когда вы открываете кран, вы толкаете картридж вперед. В переднем положении картридж больше не закрывает водопроводы, поэтому вода течет через кран. Регулируя температуру, вы слегка поворачиваете картридж так, чтобы он перекрывал заборы холодной или горячей воды.

Понимание ваших кранов - отличный первый шаг к выяснению того, как их исправить. Как только вы определите свою, вы будете знать, как начать учиться ее исправлять. Для ремонта разных кранов требуются разные инструменты, поэтому не начинайте покупать ремонтное оборудование, пока не проведете исследование!

Если вам нужна небольшая помощь в ремонте крана или любого другого сантехнического оборудования, позвоните Майку Даймонду в любое время. У нас большой опыт ремонта практически всех смесителей для раковины, которые вы только можете себе представить.Будь то компрессор, шарик, диск, картридж или какая-то странная пятая разновидность, мы позаботимся о том, чтобы все было правильно.

Все о смесительных клапанах

Смесительные клапаны - это внутренние компоненты смесителей для туалетов, кухонь и других жилых и коммерческих помещений, которые регулируют поток воды, а иногда и температуру воды путем смешивания. Их можно условно разделить на те, которые контролируют поток горячей и холодной воды с помощью одного рычага или ручки, и те, которые регулируют поток горячей и холодной воды по отдельности.Существуют четыре основных типа клапанов, которые обсуждаются ниже. Информацию о других клапанах см. В нашем Руководстве для покупателей клапанов.

Клапаны смесительные

Компрессионные клапаны, также называемые смесительными клапанами со штоком и седлом, являются самыми старыми и простыми из четырех типов кранов, используемых сегодня. В компрессионном клапане используется единственная шайба, прикрепленная к штоку, которая плотно прилегает к седлу и перекрывает подачу. Открытие клапана поднимает шайбу с седла, позволяя воде течь в кран.Эти клапаны недороги и недороги в ремонте, обычно требуя только замены шайбы или набивки, уплотняющей верхнюю часть штока в месте выхода из корпуса клапана. Стиральные машины обычно продаются упакованными в различные размеры.

Компрессионные клапаны требуют окончательной затяжки, чтобы полностью перекрыть линию подачи, и это один из способов отличить их от трех других бесшайбных разновидностей, которые не оказывают никакого сопротивления закрытию и близки к положительному упору.Клапаны сжатия также бывают многооборотными - чем больше они открываются, тем больше поток. Клапаны без мойки обычно имеют более короткий ход для достижения полностью открытого состояния.

Хотя компрессионные клапаны смесителей по-прежнему используются во многих домах, в большинстве продаваемых сегодня бытовых приборов используются те или иные формы безомойной технологии. Это не всегда верно для коммерческих приложений, где клапаны смесителей все еще в некоторой степени продаются.

Краны шаровые

Шаровые краны - это еще и недорогие краны.Эти запатентованные клапаны были впервые применены в кухонных мойках и были первыми из клапанов без мойки. Патент на оригинальный дизайн с истекшим сроком действия с тех пор был скопирован различными производителями. Они используются в однорычажных смесителях и используют сферы с канавками или отверстиями для регулирования смешивания воды из горячего и холодного источников. Они немного сложнее клапанов сжатия, обычно в их конструкции используются несколько уплотнительных колец, шайб и пружин. Они начнут протекать, поскольку эти детали изнашиваются, затвердевают или покрываются минералами.

Клапаны смесителя для картриджей

Картриджные клапаны крана, иногда называемые клапанами втулка-картридж, делают шаг к сокращению сложного ремонта, связанного с шаровыми кранами, за счет помещения клапана в единую заменяемую пластиковую или латунную сборку. Эти клапаны используются как в однорычажных, так и в двухклапанных смесителях. Замена клапана картриджа включает удаление картриджа, снятие и замену одного или двух уплотнительных колец и установку нового картриджа. Иногда картридж будет трудно извлечь из корпуса смесителя из-за отложений минералов.Производители предлагают специальные съемники картриджей для их удаления; также может помочь пропитка застрявшего клапана уксусом.

Картриджи

зависят от производителя и не могут быть заменены между разными производителями, а часто даже между разными моделями одного и того же бренда. Часто утечки вокруг рукояток смесителя происходят из-за выхода из строя уплотнительных колец, а не из-за самого картриджа. Если невозможно перекрыть подачу воды через носик, скорее всего, проблема связана с картриджем.

Картриджные клапаны, используемые в индивидуальных системах горячего и холодного водоснабжения, часто бывают четвертьоборотными и обычно предназначены для горячей или холодной воды.Патроны для ванны / душа часто поворачиваются по более широкой дуге.

Некоторые производители предлагают сменные картриджи из пластика или латуни. Латунь, вероятно, прослужит дольше, но в результате ее будет труднее удалить, когда ее нужно будет заменить. Этот риск можно несколько снизить, используя водостойкую смазку для сантехников при установке любого заменяемого продукта.

Картриджные клапаны были изобретены (компанией Moen) примерно в то же время, когда были представлены шаровые краны (компанией Delta).

Керамический дисковый кран

Керамические дисковые клапаны смесителя содержат элементы с двумя поверхностями, которые скользят или вращаются друг относительно друга, чтобы открывать и закрывать проходы, ведущие к линиям подачи. Плоскостность и твердость керамических дисков позволяют создавать водонепроницаемые уплотнения, одновременно сопротивляясь износу. Из-за затрат на материалы и жестких производственных допусков керамические дисковые клапаны, как правило, дороже, чем другие разновидности, но они считаются менее подверженными износу и выходу из строя.Они доступны в виде картриджей и заменяются аналогично другим картриджным клапанам. Керамические дисковые клапаны смесителя особенно эффективны в системах подачи минеральной воды, поскольку керамика тверже любых частиц (например, песка), которые могут быть в воде.

Смесители, в которых используются керамические дисковые клапаны, иногда можно определить по более широкому корпусу, в котором расположены клапаны. Технология керамических дисков была принята многими производителями приспособлений и представляет собой последний шаг в отрасли по созданию надежного и долговечного клапана.

Соображения

Термины «шар», «картридж» и «диск» также применяются для описания других стилей клапанов, используемых не только для кранов, но и в других сферах обслуживания. По этой причине здесь термины объединены со словом «кран», чтобы отличить эти клапаны для конкретных приложений от более общих стилей клапанов. Если вы попросите шаровой кран, вы, вероятно, получите универсальный тип клапана, а не тот, который будет использоваться в смесителе.

Многие производители приспособлений предлагают замену своих клапанов на весь срок службы.Полезно быть первоначальным покупателем и иметь квитанцию ​​или хотя бы некоторое представление о том, когда смеситель был приобретен. Как правило, рекомендуется отключить подачу воды, прежде чем пытаться отремонтировать или заменить какой-либо кран крана.

Некоторые краны имеют расширенные функции, такие как «защита от ожогов», которые требуются некоторыми строительными нормами при новом строительстве.

Сводка

В этой статье представлено краткое обсуждение кранов кранов, охватывающих четыре основных типа, их конструкцию и особенности выбора.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие изделия для клапанов

Больше от Насосы, клапаны и аксессуары

Факты о смесителях - Этот старый дом

Три признака того, что ваши старые смесители для ванны топчут воду: их поверхность тусклая или покрытая ямками. Они все еще капают даже после того, как вы их почините.Или их стиль выглядит устаревшим с ремонтом ванны, который вы планируете. Если это относится к вашим смесителям, будьте готовы к множеству вариантов замены. Магазины заполнены качественными смесителями для лавы за 100 долларов с пятилетней гарантией и другими, которые заботятся о потребностях пожилых пользователей, смесителями для ванн, достаточно прочными для дома, полного подростков, и стенками для душа с несколькими насадками, которые заставляют вас чувствовать себя так, как будто вы только что ступили под тропический водопад. Сложнее всего то, что вы также найдете некачественные претенденты, которые блестят так же ярко, как топовые модели.Выбор понравившегося стиля - простая часть покупки нового смесителя. Более сложные вопросы: какие материалы и отделка были использованы в смесителе, который вам нравится? Долговечны ли они и их будет легко чистить? Если есть проблема, насколько сложно и дорого обходится ремонт? Другими словами, какой кран даст вам стиль и сервис за то, что вы хотите потратить? ИСПЫТАНИЯ МЕТАЛЛОВ

Помимо стиля и особенностей, хорошие смесители для умывальника, ванны или душа от не очень хороших - это материал, из которого они сделаны.Начните с осмотра корпуса, который включает в себя излив и элементы управления. Корпуса из цельной латуни служат дольше всего и требуют минимального ухода, особенно в жесткой воде, которая вызывает меньшую коррозию металлов. Эти краны стоят около 150 долларов или около того, но и стоят больше всего. Если вы не уверены, изготовлен ли фитинг из цельной латуни, возьмите его в руки. Он должен ощущаться тяжелее, чем другие устройства. Часто на коробке будет написано «полностью латунный корпус», а не «ZMACK» для латунных или хромированных фитингов. Смесители с корпусом из литого под давлением цинкового сплава стоят меньше (обычно от 70 долларов) и обладают хорошей долговечностью.Цинк - это металл, которым покрывается большинство деталей из латуни и хрома. Поскольку цинк разъедает при контакте с водой, эти краны необходимо заменять, когда покрытие стирается. Держитесь подальше от бюджетных смесителей с пластиковым корпусом. Хотя их начальная цена в 50 долларов может быть привлекательной, пластик просто не выдерживает. Отделка - еще один важный выбор, от которого зависит не только внешний вид смесителя, но и простота обслуживания. Гальваническое хромирование смесителя из латуни или цинка выглядит хорошо и долго. Если вы выберете тепло натуральной латуни, вы избежите частых чисток с помощью одного из запатентованных покрытий на весь срок службы, которые блокируют окисление.Примеры этой отделки включают Delta Brilliance, Moen LifeShine и Jado Diamond. За оловянным, никелевым и сатиновым покрытием также легко ухаживать. Их приглушенные тона скрывают водяные пятна, царапины и отпечатки пальцев. Они также легче сочетаются с дверными и шкафными ручками, чем латунные. Хром и комбинация хрома и латуни популярны для ванн, но требуют частой чистки для сохранения блеска. Имея широкий спектр цветов, покраска или эмаль - это самый простой способ индивидуализировать смеситель и согласовать его с остальной частью ванны.Но поскольку большинство этих покрытий не приклеиваются к металлу, как покрытие, они относительно легко скалываются и поцарапываются. Сохраните их для менее используемых туалетных комнат и гостевых ванн.

ФАУКЕТЫ, УСТАНОВЛЕННЫЕ непосредственно на палубу ванны, являются элегантным дополнением. Наполнитель Fast Tub Filler от Gerber (около 205 долларов США) имеет ручки эллиптической формы, соответствующие Закону об американцах с ограниченными возможностями, и систему клапанов картриджа с керамическими дисками.

ВЫБИРАЯ ЛАВ-ФАУКЕТ

Если вы заменяете только смесители, а не раковину, вы должны знать, какой размер покупать.Начните с удаления имеющегося крана и измерения расстояния или расстояния между отверстиями в туалете. В небольших лавах часто есть три отверстия шириной 4 дюйма; в них установлены смесители, состоящие из носика и отдельных ручек, соединенных накладкой. Ваш новый кран должен быть настроен таким же образом. То же самое касается смесителей с одной ручкой и некоторых смесителей с двумя ручками, установленных в одно отверстие. Лавки с отверстиями 6, 8 или 12 дюймов. спреды имеют отдельные ручки и предлагают больше вариантов замены.Затем подумайте, кто будет пользоваться краном; этот фактор определяет стиль, который вы выбираете, а также внутреннюю работу, которую вы выбираете. Сколько ручек. Ищите смеситель с одной ручкой или смеситель с рычажными ручками для пожилых пользователей или тех, у кого проблемы с поворотом круглых кнопок. Также обратите внимание на ярлык «Одобрен ADA» (Закон об американцах с ограниченными возможностями). Если вы выбираете круглые ручки, ищите ручки с ограничителями вращения, которым требуется всего четверть оборота, чтобы открыть и закрыть клапан внутри. У маленьких детей разные потребности.«Когда дети подходят к раковине, они обычно тянутся к одной ручке или другой. Вы надеетесь, что она холодная», - говорит Дейл Арчер, менеджер по техническому обслуживанию Hansgrohe, производителя смесителей из Камминга, штат Джорджия. Компания предлагает детские смесители с одной ручкой; они вряд ли будут в полностью разогретом положении. Вы также можете найти модели с одной ручкой, которые позволяют регулировать механизм потока, чтобы ограничить количество доступной горячей воды. Что за вентиль. Регулирующие клапаны открывают и закрывают поток воды внутри корпуса смесителя, когда вы перемещаете ручку или поворачиваете ручку.Есть четыре вида, каждый со своими сильными и слабыми сторонами. В традиционных смесителях с двумя ручками используются компрессионные клапаны , которые регулируют поток воды с помощью резиновой шайбы. Жесткая вода и чрезмерная затяжка изнашивают шайбу, что в конечном итоге приводит к утечкам. Однако к клапану легко получить доступ, а замена шайб стоит всего копейки. Гильза-картридж Клапаны применяются в одно- и двухручьевых смесителях. Поскольку все рабочие части собраны в одном блоке, который быстро снимается, клапаны гильзы-картриджа легче всего ремонтировать.У каждой компании свой дизайн рукавов, поэтому убедитесь, что запасные части подходят к вашему смесителю. Замена стоит от 10 до 20 долларов. По возможности лучше отдавайте предпочтение латунным картриджам, а не пластиковым. Шаровые краны предназначены исключительно для смесителей с одной ручкой. Представленные компанией Delta в 1954 году, они используют металлический или пластиковый шар с прорезями и подпружиненные уплотнения для управления потоком. Эти системы очень прочные и недорогие в ремонте. Но их множество мелких деталей затрудняет сборку. Используйте металлические шаровые краны и комплекты для замены (около 10 долларов), которые выдерживают лучше, чем пластиковые шаровые краны. Клапаны с керамическим диском многими экспертами считаются лучшими. Вращающийся диск, состоящий из двух частей, включает и выключает воду в зависимости от расположения его портов. Заменить автономный диск легко и быстро (от 15 до 20 долларов). А поскольку диск непроницаем для песка и отложений, эту систему следует выбирать, если в вашей воде их много. Если примеси не проблема, другие системы подойдут. Какой бы регулирующий клапан вы ни выбрали, проверьте гарантию. Это хороший показатель того, как долго производитель ожидает, что клапан прослужит.

LAV FAUCETS может добавить современный, традиционный или викторианский акцент в вашу ванну. Hampstead от Kallista (около 989 долларов) имеет керамические вставные ручки и длинный тонкий излив, который поворачивается из стороны в сторону. Он доступен с отделкой из полированного никеля, а также из золота и полированного никеля.

ВАННА И ДУШ

Чтобы избежать больших работ на душевой стене, выберите новый смеситель для душа с такой же базовой компоновкой.Выбирайте смеситель с одной или двумя ручками, если он у вас есть. То же самое и с ваннами, включая антикварные или антикварные ножки на ножках. В некоторых есть отверстия для смесителей, просверленные в фарфоре на расстоянии 3 5/8 дюйма друг от друга, необычный разброс. Kohler и American Standard производят смесители для этого необычного размера. Стилей. Тип используемой ванны определяет, какой стиль выбрать. Если ванна окружена платформой из керамической плитки, на платформе можно установить носик и ручки. Смесители на краю устанавливаются через отверстия, предварительно просверленные в ванне.Обе конфигурации работают, когда ванна и душ разделены. Настенные смесители - самое распространенное, когда совмещены ванна и душ. Они также предлагают возможность управления с одной ручкой. Большинство душевых лейок имеют множество вариантов струи. Если вам не нравится высота вашей нынешней насадки для душа, подумайте о портативной модели. Они идеально подходят для ополаскивания волос и мытья душа или ванны. Когда насадка не удерживается, ее можно закрепить на кронштейне или на держателе душа, как обычную насадку. Многие производители также предлагают головы, которые скользят на шесте, чтобы приспособиться к высоким и низким пользователям.Использование нескольких насадок для душа в ванне - растущая тенденция. Отдельные форсунки, встроенные в стенку душа, омывают все ваше тело сразу. Каждая насадка для душа обычно стоит от 10 до 20 долларов. Но поскольку для каждой головки требуются клапаны и трубопроводы для подачи воды, для установки этих систем требуется дополнительная встроенная в стену сантехника - по высокой цене. Вам также нужно будет проверить ограничения на воду в вашем районе, прежде чем менять воду в душе. Контроль температуры. Большинство из нас испытали горячий или холодный «шок», когда кто-то смывает воду из унитаза, когда мы принимаем душ.Смесители для душа с клапанами уравновешивания давления предотвращают этот шок; клапан определяет внезапное падение горячего или холодного давления и снижает давление на другой стороне, чтобы температура воды не изменялась более чем на 2 ° или 3 ° F. Термостатические клапаны делают то же самое, регистрируя изменения температуры. До недавнего времени защита от ожогов была доступна только в смесителях с одной ручкой. Новый Monitor II от Delta - первый смеситель с двумя ручками, который его предлагает. Во многих общинах есть «коды ожогов», которые требуют защиты от ожогов во всех новостройках.Даже если в вашем городе нет этого требования, защита от накипи жизненно важна для детей и пожилых людей. Смесители для душа с защитой от ожогов обычно начинаются от 150 долларов. Тепловая память - еще один вариант душа, который стоит рассмотреть. Некоторые из них электронные, но большинство удерживают ручку в нужном положении, когда вы выключаете воду, что позволяет поддерживать настройку нагрева, которая была у вас при последнем отключении.

ПОДБИРАЙТЕ смесители для ванны и душа как внутри, так и снаружи.Delta Monitor 1700 (около 172 долларов США) оснащен клапаном балансировки давления, который защищает от ударов душа, удерживая колебания температуры воды в пределах 3 ° F. Доступен в хромированном исполнении и из полированной латуни.

ГДЕ МАГАЗИН

Смесители для ванны продаются в хозяйственных магазинах, на лесных складах, в домашних магазинах и салонах по ремонту ванн. Оптовые продавцы сантехники - еще один источник, который следует учитывать. «Авторитетный оптовый продавец сантехники может предоставить вам точную информацию о продукте, который вы не найдете на упаковке», - говорит Джин Батлер, менеджер выставочного зала APEX Supply Co., оптовый торговец в Ричардсоне, штат Техас. Например, оптовые торговцы могут сказать вам, какой у фитинга - латунь или латунь. Они знают производителей и знают, насколько хорошо они отстаивают свою продукцию. Они также знают, что покупают местные подрядчики - хороший показатель того, что работает с местными правилами и условиями воды. Лучше всего то, что оптовый торговец часто может предложить вам лучшую цену. Независимо от того, где вы покупаете, безопасный курс - придерживаться продуктов известных брендов, известных своим качеством и надежностью. Смесители сторонних производителей зачастую плохо сделаны, и к ним сложно достать запчасти.Наряду с оптовиками поговорите с сантехниками, подрядчиками и другими профессионалами, которые устанавливают сантехнику каждый день.

Смесители Lav: внутренняя история

Автор: Fran J. Donegan Производители смесителей имеют собственные запатентованные разработки. Но клапаны, которые контролируют воду внутри, основаны на одном из этих четырех типов: Компрессионные клапаны - это традиционные системы для смесителей с двумя ручками. Вращение ручки или ручки поднимает шток и открывает поток воды. Шайбы под штоком со временем изнашиваются, но их легко заменить. Шаровые краны содержат металлический или пластиковый шар с прорезями, который совмещается с впускными отверстиями для горячей и холодной воды при вращении за ручку крана. Шаровые краны, разработанные компанией Delta специально для смесителей с одной ручкой, надежны, но их сложно ремонтировать. Выбирайте металлический клапан вместо пластикового. Клапаны с гильзой-картриджем содержат цилиндр, который регулирует поток воды при ее подъеме и повороте. Эти системы хорошо изнашиваются и легко ремонтируются, поскольку большинство деталей находится в самой втулке.В большинстве случаев вы просто вынимаете старый картридж и вставляете новый. Клапаны с керамическим диском - это новейшие разработки в области смесителей. Доступны модели с одной и двумя ручками, они состоят из двух дисков в герметичном цилиндре, которые позволяют воде течь при выравнивании. Эта система чрезвычайно долговечна - редкие утечки обычно связаны с неопреновыми уплотнениями на впускных отверстиях для воды. Ремонт несложный.

Где найти:

Абсолютный

6615 W. Boston St., Dept.Th498, Чандлер, AZ 85226

800 / 359-3261 American Standard Inc

1 Centennial Ave. Dept. Th498 Piscataway, NJ 08855-6820

908 / 980-3000

www.americanstandard.com Delta Faucet Co.

55 E. 111th Street, Dept. Th498 Indianapolis, IN 46280

800/345-ДЕЛЬТА

www.deltafaucet.com Eljer Сантехника

17120 Даллас Пкви. Dept. Th498 Даллас, Техас, 75248

800 / 435-5372 Gerber Plumbing Fixtures Corp.

4600 W. Touhy Ave. Dept. Th498 Chicago, IL 60646

847 / 675-6570 Hansa-America

931 W. 19th St., Dept. Th498 Chicago, IL, 60608

800 / 343-4431 Hansgrohe, Inc.

1465 Ventura Dr., Dept. Th498 Cumming, GA 30130

800 / 719-1000 Interbath, Inc.

665 N. Baldwin Park Blvd. Dept. Th498, Город промышленности, CA 91746

800 / 800-2132 Каллиста

2701 Мерсед ул.Dept. Th498, Сан-Леандро, CA 94577

888/4-КАЛЛИСТА

www.kallistainc.com Kohler Co

444 Highland Dr., Dept. Th498 Kohler, WI 53044

800/4-KOHLER Moen Inc.

25300 Al Moen Dr., Dept. Th498, N. Olmsted, OH 44070-8022

800 / 553-6636

www.moen.com Sterling Plumbing Group

2900 Golf Rd., Dept. Th498, Rolling Meadows, IL 60008

800-СТЕРЛИНГ

www.sterlingplumbing.com

Почему ваш смеситель для ванны протекает, когда в душе

Размещено: 9 января, 2016

Вот сценарий:

Вы включаете воду, чтобы принять душ, переключаясь со смесителя для ванны на насадку для душа. При этом вы увидите, как из крана ванны выходит вода, когда включен душ.

Течь из крана в ванне, когда вы принимаете душ, - это обычная бытовая проблема, с которой в какой-то момент сталкивается большинство домовладельцев.

Хотя это не проблема с высоким приоритетом, она может раздражать. Не говоря уже о том, что давление воды из лейки душа намного меньше, чем должно быть.

Что вызывает это? Негерметичный переключатель душа.

«Дивертер» может быть незнакомым термином. Переключатель - это клапан в смесителе вашей ванны, который направляет воду из ванны в насадку для душа, когда рычаг нажат, чтобы включить душ. Небольшое количество воды, капающей из крана вашей ванны, является нормальным, поскольку клапан не имеет идеального уплотнения. Но если из крана ванны выходит большое количество воды, то, скорее всего, у вас проблема с этим клапаном.

Ремонт дивертора - довольно простое решение. У вас есть два варианта. Вы можете заменить переключающий клапан душа полностью или частично.

В любом случае, первое, что вам нужно сделать, это выяснить, как прикреплен носик.Вам нужно будет найти небольшое отверстие или установочный винт. Если вы обнаружите небольшое отверстие или установочный винт на нижней стороне излива, где он встречается со стеной, выполните следующие действия:

  • Закройте слив мочалкой или пробкой и используйте шестигранный ключ (шестигранный ключ), чтобы вывернуть винт. Мочалка или пробка используются для фиксации винта, чтобы он не упал в канализацию.
  • Поверните носик, вытягивая его прямо из подающей трубы.

Если у вашего носика нет маленького отверстия или установочного винта, то носик навинчивается на подающую трубу.Возьмитесь за носик трубным ключом и поверните его против часовой стрелки, пока носик не откроется.

Сняв носик, снимите резиновую шайбу и замените ее. Часто этого достаточно, чтобы решить проблему. В противном случае вам нужно будет зайти в строительный магазин и купить совершенно новый переключающий клапан для душа.

Если это ремонт, вам неудобно обращаться в Genz-Ryan, у нас есть опытные сантехники, которые помогут вам с ремонтом сантехники.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
