Мостовой грейферный кран: назначение, принцип работы, виды

В современных условиях, когда высокий темп производства работ требует проведения быстрых технологических операций, невозможно представить крупный промышленный объект без грузоподъемного оборудования. Оно имеет уникальные технологические параметры, позволяющие выполнять различные подъемно-транспортные работы. Специальные подъемные машины используются для транспортировки крупногабаритных грузов, расплавленного металла, воспламеняющихся веществ и монтажа крупных, монолитных конструкций.

Грейферные краны относятся к классу мостовых кранов. Их основная работа- подъем и транспортирование сыпучего сырья, кусковых материалов, а также штучных габаритных конструкций. Такие механизмы широко применяются для работы в промышленных цехах, как внутри помещения, так и на открытых эстакадах.

Устройство

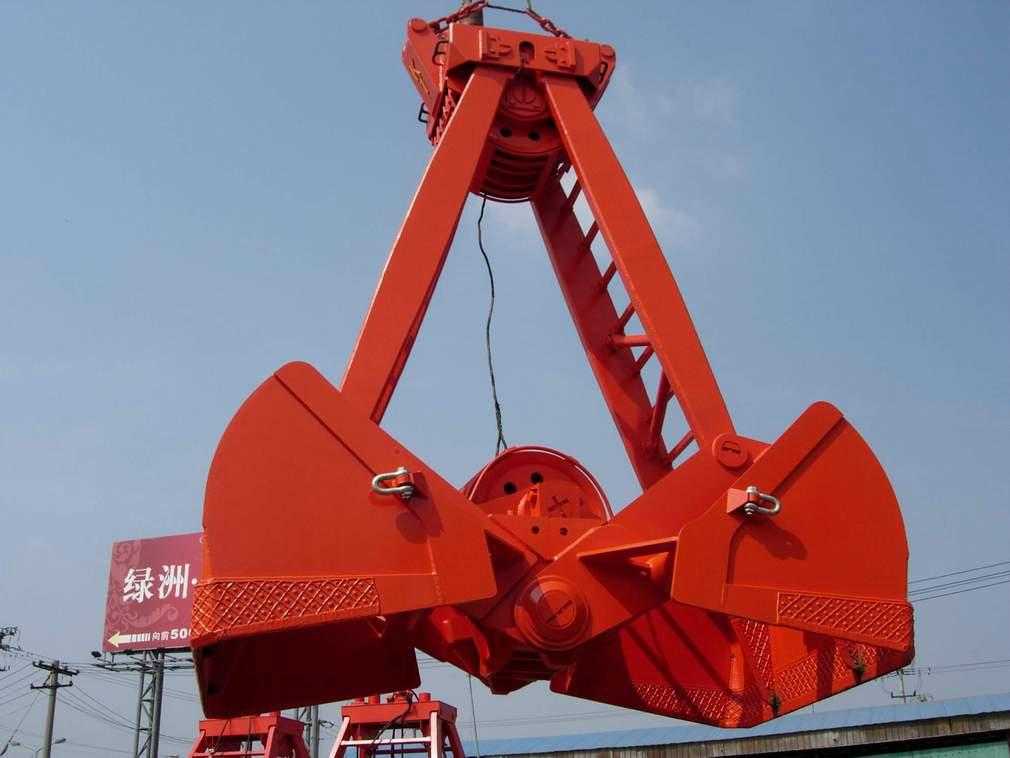

Грузозахватный орган грейферного крана представляет собой челюсти, предназначенные для зачерпывания. В процессе работы челюсти размыкаются и смыкаются. Устройство челюстей грейфера представляет собой две вертикальные стенки и днище, образующие обособленную емкость, в которой происходит подъем и перенос материала. Челюсти имеют шарнирное присоединение с несущей тяговой траверсой, что позволяет управлять ими с помощью поддерживающего и замыкающего канатов. Грейферные лебедки обеспечивают натяжение канатов и их регулирование их скоростей.

Грейферные краны устроены также, как мостовые. Рабочий механизм закреплен на подвижной металлической конструкции. При поперечном разрезе она представляет собой П-образную балку, поэтому ее принято называть мост, или подкрановая балка. Тележки, перемещаемые по рельсам или поясам подкрановой балки, предназначены для подъема и перевозки грузов вдоль пролета. Для обеспечения движения тележки снабжены специальными ходовыми колесами-роликами. Диаметр и частота вращения каждого ролика различны, пропорционально максимальному и минимальному радиусу.

Назначение

Грейферные краны, благодаря специфическому устройству грузозахватного приспособления, предназначены для транспортировки труднозачерпываемых типов груза. Зачерпывающая способность грейфера устанавливается на стадии проектирования и испытания машины. Фактическая зачерпывающая способность, то есть масса груза, связана с несколькими параметрами:

  • насыпная плотность материала;
  • ширина челюстей и расстояние между режущими кромками;
  • податливость груза внедрению грейфера;
  • коэффициент уплотнения материала.

Для определения зачерпывающей способности грейфера используются данные ГОСТ 24599-87 Грейферы канатные для навалочных грузов. В стандарте также определены основные транспортируемые материалы:

  • песок сухой тяжелый;
  • свинцовый и железорудный концентрат;
  • уголь;
  • гипс кусковый;
  • глинозем;
  • зерно пшеницы;
  • каменноугольный кокс;
  • порошкообразный апатит.

Свойства сырья, такие как плотность, твердость, величина фракций или кусков влияют на производительность крана, поскольку имеют разное сопротивление, требующее корректировки усилий и способов управления зачерпыванием. Например, при сильном натяжении поддерживающих канатов невозможно перемещение верхней траверсы. Вследствие этого машина зачерпывает небольшой объем материала.

Принцип работы

Принцип работы агрегата связан с последовательностью циклических операций. Расстояние между режущими кромками стенок, образующих челюсти грейфера, обозначается символом L. Раскрытый ковш, при наибольшем значении L, опускается на груз. Замыкающий канат приводит в действие траверсы, которые сближаются по определенной траектории, преодолевая при этом сопротивление груза. С его помощью происходит запасовка материала грейфером. Подъем груженого ковша выполняется поддерживающим канатом и начинается после того, как происходит полное замыкание стенок устройства. Затем механизмы перемещают закрытый грейфер на определенное место для разгрузки. После раскрытия челюстей материал высыпается из емкости под действием сил собственного веса.

Кран с грейфером управляется грейферной лебедкой. Она обеспечивает скорость замыкающих и поддерживающих канатов. Конструкция лебедки представлена блоками, связывающими двигатель и барабан. В процессе зачерпывания груза лебедка направляет замыкающий канат, перемещая его в верхнее положение. При этом лебедка регулирует натяжение поддерживающего каната, которое не должно препятствовать проникновению ковша в материал и зачерпыванию.

Классификация

В зависимости от устройства грузоподъемного механизма грейферные краны имеют разную конструкцию:

  1. Канатные грейферные установки. Раскрытие и закрытие ковша происходит с помощью замыкающих и поддерживающих канатов. Различают одноканатные, двухканатные и четырехканатные грейферные краны. Более целесообразным считается использование четырехканатных агрегатов, которые имеют парное сцепление обоих видов строп. Такое устройство позволяет создать максимальное закрытие ковша, за счет специальных систем полиспаста. Они предназначены для транспортировки грузов объемом от 0,4 до 16 м3.
  2. Моторные грейферные краны. Грузозахватный орган состоит из нескольких частей и приводится в действие с помощью кранового электрического привода. Приспособление передает сигнал на барабан и систему полиспаста, обеспечивающих открывание и закрывание ковша. Такой образец наиболее ремонтопригоден.
  3. Гидравлический кран. Работа машины обеспечивается гидравлической аппаратурой— гидроцилиндрами и гидростанцией. Они могут применяться для влажных грузов, имеющих высокую плотность.

Современный вид грузозахватного органа также приобрел ряд модификации для удобства работы с различными материалами:

  1. Для сыпучего сырья грузоподъемное оборудование представляет собой двухчелюстной объемный ковш.
  2. Для транспортировки круглых лесоматериалов применяются захваты-клещи. Их может быть два или четыре. Удлиненное тяговое устройство предназначено выполнения для влажной и термической обработки древесины.
  3. Многочелюстные грейферы для металла. В зависимости от объема выполняемых работ может быть 4-8 челюстей разного вида. Обладают высокой грузоподъемностью. Такая модификация часто дополнена электромагнитным устройством для эффективной транспортировки металлических конструкций. Грузоподъемный электромагнит представлен литым корпусом из стали с высоким показателем магнитной проницаемости. С корпусом крана магнит соединен сваркой или болтами.
  4. Грейферные краны с уменьшенной высотой. Их применение целесообразно для эксплуатации в условиях ограниченного пространства, например в промышленном цехе. Их конструкция облегчена за счет отсутствия траверс. При этом такие агрегаты обладают небольшой массой, зачерпывающей способностью в среднем до 0,6 м3.
  5. Грейферы для крановых установок. Они отличаются компактными размерами, небольшой массой и многофункциональностью. Существуют различные конфигурации и формы приспособлений, как для работы с металлом и деревом, так и для песка.

Грейферные краны предназначены для работы с тяжелыми грузами. Их основная особенность в строении грузозахватного органа, который представляет из себя объемный ковш для подъема и переноса сыпучих материалов.  Модификации грейферных кранов различны, в зависимости от выполняемого объема и типов работ. Производители обращают внимание на многофункциональность технологических процессов, выполняемых с помощью таких грузоподъемных машин. Поэтому заводы-производители готовы изготавливать комплектующие для грейферных кранов по заданным техническим условиям. Высокая производительность и эффективность этого оборудования определяет его популярность на промышленных производствах.

ГРЕЙФЕРНЫЙ КРАН — это… Что такое ГРЕЙФЕРНЫЙ КРАН?

ГРЕЙФЕРНЫЙ КРАН

грузоподъёмный кран, оборудованный грейфером.

Большой энциклопедический политехнический словарь. 2004.

  • ГРЕЙФЕР
  • ГРЕЙФЕРНЫЙ МЕХАНИЗМ

Полезное


Смотреть что такое «ГРЕЙФЕРНЫЙ КРАН» в других словарях:

  • Грейферный кран —         Подъёмный кран, грузозахватным приспособлением которого является Грейфер. Г. к. широко используются для производства погрузочно разгрузочных работ в портах, на складах промышленных предприятий, строительных площадках, ж. д. станциях и т.… …   Большая советская энциклопедия

  • кран грейферный — Кран, оборудованный грузозахватным органом в виде грейфера. [ГОСТ 27555 87 ИСО 4306/1 85] Тематики кран Обобщающие термины вид грузозахватного органа EN grabbing crane FR appareil de levage à benne pre neuse …   Справочник технического переводчика

  • Кран грейферный — – кран, оборудованный грузозахватным органом в виде грейфера. [ПБ 10 382 00] Рубрика термина: Крановое оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги …   Энциклопедия терминов, определений и пояснений строительных материалов

  • кран — 3.2 кран: Водоразборное устройство, обеспечивающее получение воды из системы водоснабжения и регулирование расхода воды потребителем. Источник: ГОСТ 19681 94: Арматура санитарно техническая водоразборная. Общие технические условия …   Словарь-справочник терминов нормативно-технической документации

  • Кран грейферный

    — 25. Кран грейферный Кран, оборудованный грузозахватным органом в виде грейфера Источник: ГОСТ 27555 87: Краны грузоподъемные. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • кран грейферный — кран, оборудованный грузозахватным органом в виде грейфера. (Смотри: ПБ 10 382 00. Правила устройства и безопасной эксплуатации грузоподъемных кранов.) Источник: Дом: Строительная терминология , М.: Бук пресс, 2006 …   Строительный словарь

  • Мостовой кран (тип) — Мостовой кран, Франция, 2007 Краном мостового типа (англ. Overhead crane) назыв …   Википедия

  • ГОСТ 27555-87: Краны грузоподъемные. Термины и определения — Терминология ГОСТ 27555 87: Краны грузоподъемные. Термины и определения оригинал документа: 79. База В Расстояние между осями опор крана, измеренное по его продольной оси Определения термина из разных документов: База В 80. База выносных опор Во… …   Словарь-справочник терминов нормативно-технической документации

  • Крановое оборудование — Термины рубрики: Крановое оборудование Аварийное состояние кранового пути База выносных опор База крана Балласт Башня крана …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Ташкентский музей железнодорожной техники — Координаты: 41°17′41″ с. ш. 69°17′23.2″ в. д. / 41.294722° с. ш. 69.289778° в. д …   Википедия

Грейферные краны

Категория:

   Машинисту мостового крана

Публикация:

   Грейферные краны

Читать далее:



Грейферные краны

Грейферные краны предназначены для подъема и перемещения сыпучих и кусковых грузов на специализированных складах.

В качестве грузозахватного органа эти крйны имеют двухчелюстные че- тырехканатные грейферы легкого, среднего и тяжелого типа, предназначенные для захвата грузов: легких с насыпной массой р = = 0,4…0,8 т/м3, средних — р = 1…1,5 г/м3 и тяжелых р = 1,7…2,8 т/м3. Грейферами обрабатывают кусковые грузы с максимальным размером кусков менее 300 мм.

В отличие от крюковых грейферные краны имеют две одинаковые подъемные лебедки, одна из которых предназначена для наматывания замыкающего каната при закрытии челюстей грейфера и называется замыкающей лебедкой.

Другая лебедка, предназначенная для наматывания поддерживающего каната, работает совместно с замыкающей при подъеме и опускании закрытого грейфера и называется поддерживающей или подъемной лебедкой. Электродвигатели каждой из лебедок рассчитаны на мощность, равную 0,6 суммарной мощности, необходимой для подъема груженого грейфера. Канаты подъемной и замыкающей лебедок рассчитаны на номинальную грузоподъемность крана, которая определяется суммарной массой грейфера и груза.
Серийно выпускаемые грейферные краны грузоподъемностью 5…20 т тяжелого режима работы могут быть использованы для работы в закрытом помещении и на открытом воздухе. Питание механизмов крана осуществляется от сети переменного тока напряжением 220, 380 и 500 В или постоянного тока напряжением 220 В.

Магнитно-грейферные краны предназначены для перегрузки фер- ромагии1Ных грузов (например, чугуна, скрапа, стальной обрези и окалины) на складах, шихтовых дворах, в мартеновских и скрап- ных пролетах прокатных цехов, а также сыпучих и кусковых грузов. Для захвата ферромагнитных грузов используют электромагнит, а для сыпучих и кусковых — двухчелюстной грейфер. В зависимости от назначения их выполняют с двумя тележками: магнитной и грейферной или с одной тележкой, оборудованной магнитной и грейферной лебедками.

Рекламные предложения на основе ваших интересов:

Магнитно-грейферные краны тяжелого режима работы грузоподъемностью 10+10, 16/3,2 и 20/5 т выпускаются производственным объединением «Кран» в соответствии с ТУ 24-9-411—76. Краны грузоподъемностью 15+15т выпускаются Харьковским заводом подъемно-транспортного оборудования им. В. И. Ленина в соответствии с ТУ 24-9-348—79.

Рекламные предложения:


Читать далее: Магнитно-грейферные краны

Категория: — Машинисту мостового крана

Главная → Справочник → Статьи → Форум


Краны мостовые грейферные

  • Рус
  • Eng

+7(351)211-62-88 круглосуточная сервисная поддержка

+7(351)211-31-05

  • О Компании
    • Миссия компании
    • Преимущества сотрудничества с ГК &quotУРАЛКРАН&quot
    • История
    • Сертификаты и разрешения
    • Отзывы
    • Партнеры Группы Компаний &quotУРАЛКРАН&quot
    • Представительство компании УРАЛКРАН
  • Производство
  • Продукция
    • Опросные листы
    • Мостовые краны
    • Консольные краны
    • Козловые краны
    • Башенные краны
    • Тали электрические канатные
    • Грузовые тележки
    • Запасные части для мостовых кранов
    • Грузозахватные приспособления
    • Каталог габаритных чертежей
    • Каталог продукции &quotУРАЛКРАН&quot
    • Референц-лист
  • Отрасли
    • Металлургия
    • Производство металлоконструкций
    • Промышленность строительных материалов
    • Лесная, деревообрабатывающая и целлюлозно — бумажная промышленность
    • Строительство
    • Энергетическая промышленность
    • Машиностроение
    • Горнодобывающая промышленность
    • Нефтехимическая промышленность
    • Логистика
  • Сервис
    • Сервисные продукты
    • Опросные листы на услуги &quotУРАЛКРАН&quot
    • Доставка
    • Модернизация
  • Эксперт
    • Какая система управления краном лучше?
    • Мотор-редуктор как механизм передвижения
    • Труба круглого сечения в качестве пролетной балки (за и против)
    • Козловой кран решетчатой конструкции (за и против)
  • Контакты
    • Контакты
    • Вакансии
    • как добраться
  • Опросные листы
  • Мостовые краны
    • Стандартный мостовой однобалочный кран
    • Стандартный мостовой двухбалочный кран
    • Однобалочные мостовые краны
    • Двухбалочные мостовые краны
    • Краны специального назначения
  • Консольные краны
  • Козловые краны
  • Башенные краны
  • Тали электрические канатные
  • Грузовые тележки
  • Запасные части для мостовых кранов
  • Грузозахватные приспособления
  • Каталог габаритных чертежей
  • Каталог продукции &quotУРАЛКРАН&quot
  • Референц-лист
Главная / Продукция / Мостовые краны / Краны специального назначения / Краны мостовые грейферные

Кран мостовой электрический грейферный, г/п 10 т, режим А7

Кран мостовой электрический грейферный, г/п 5 т, режим А7

© УРАЛКРАН 2015

Технические характеристики козлового грейферного крана ККУ-8

Козловый кран КК грузоподъемностью 8 тонн зарекомендовал себя как надежная машина для выполнения широкого спектра грузоподъёмных операций на открытых производственных площадках. В статье описываются особенности конструкции и технические характеристики козлового грейферного крана ККУ-8.

Грузовой механизм ККУ-8 устанавливается на ж/д станциях, морских портах, на крупных строительных объектах. Модель рекомендуется для работы на открытых складах сыпучих грузов – уголь, боксит, песок, известняк, руда, щебень. На устройстве применяется не автоматический рабочий орган для подъема грузов – грейфер. Агрегат предназначен для погрузки и перемещения сыпучих грузов.

Технические параметры и характеристики козлового грейферного крана ККУ-8 могут различаться в зависимости от типа исполнения. Так как кран задействован повсеместно, его конструкция имеет множество вариаций.

Электрическое оборудование располагается в специальном защищенном металлическом шкафу. Мощность тока в главной цепи достигает 380 В. Защита кабелей позволяет безопасно поднимать грузы в температурном диапазоне от -40 до + 40 градусов.

Для работы в особых условиях погрузочный механизм выпускается в сейсмическом, тропическом, пожаробезопасном и взрывобезопасном исполнении.

Все краны серии ККУ оцениваются по следующим параметрам:

  • Длина рабочего пролета.
  • Вылет консоли.
  • Высота подъема груза.
  • Скорости подъема и перемещения груза, крана, ходовой тележки.
  • Рабочий режим.
  • Габариты крановой конструкции.
  • Нагрузка на колеса в кН.
  • Масса.

При заказе на заводе производитель обязан предоставить заказчику информацию о:

  • Климатическое исполнение и рабочий температурный режим.
  • Исполнение крана – специальное или общепромышленное.
  • Подвод питания – с помощью гибкого кабеля, открытой или закрытой троллеи.
  • Тип управления – с пола (электро- или радиопульт), из кабины оператора.

Одно из основных преимуществ крана ККУ-8 – многофункциональность. На подвесную грузовую тележку помимо грейфера можно установить электромагнит, крюк, спрейдер (для погрузки контейнеров). Два механизма можно задействовать одновременно – как основной и вспомогательный.

Также возможно исполнение, где два захвата обладают одинаковой мощностью и функционируют синхронно.

ООО «НПО Спецкран»

  • атомные
  • грейферные
  • магнитные
  • литейные
  • специальные краны в химической отрасли
  • взрывобезопасные
  • траверсные
  • краны, применяемые в помещениях чистого исполнения
  • краны штабелеры

    • Атомные краны — специальные краны группы А и группы Б, согласно НП-043-11, перемещающие облученное ядерное топливо, высокообогащенный уран, трансурановые материалы и (или) высокоактивные радиоактивные отходы. Проекты таких кранов разрабатываются в соответствии с проектами ОИАЭ (объекты использования атомной энергии) по утверждаемым эксплуатирующей организацией техническим заданиям и исходным техническим требованиям на конструирование (проектирование) специальных кранов.

    Грейферные краны — это мостовые специальные краны с челюстным ковшом, которые легко поднимают и транспортируют сыпучие материалы, скрап и стружку, крупнокусковые каменные и волокнистые материалы, а также длинномерные лесоматериалы. Грейферные краны имеют грейферную лебёдку с двумя барабанами, один из которых предназначен для наматывания замыкающего каната при закрытии челюстей, а другой -для наматывания поддерживающего каната (подъёмный). Подъёмный барабан работает совместно с замыкающим при подъёме и опускании грейфера.

    Магнитные краны — это мостовые специальные краны, которые оборудованы магнитным захватным устройством. Такие краны снабжены грузовыми электромагнитами, подвешиваемыми на крюковой подвеске или траверсе, расположенной в продольном или поперечном направлении относительно моста. Благодаря этому, мостовой магнитный кран выполняет специфические операции с «железными» грузами, притягивая их и надежно удерживая своими электромагнитными устройствами. После снятия магнита кран может работать как крюковой.

    Магнитно-грейферные краны предназначены для перегрузки ферромагнитных грузов (например, чугуна, скрапа и др.), а также сыпучих и кусковых грузов. Для захвата ферромагнитных грузов используют электромагнит, а для сыпучих -двухчелюстной грейфер. В зависимости от назначения их выполняют с двумя тележками: магнитной и грейферной или с одной тележкой, оборудованной магнитной и грейферной лебедками.

    К кранам, используемым в химической промышленности, предъявляются требования не только по взрывозащите, но и по стойкости используемых материалов при работе в агрессивных средах, содержащих кислоты, при работе с щелочью и химическими соединениями. Неправильно выбранные материалы ведут к сильнейшей коррозии и могут вызвать последующее дорогостоящее переоборудование.

    Взрывобезопасные краны (ВБИ) — краны, которые размещаются во взрывоопасных зонах как снаружи, так и внутри помещений. Взрывозащищенные краны (ВЗИ краны) комплектуются электрическими талями и грузовыми телегами в зависимости от типа крана.

    Траверсные краны — это специальные краны, применяемые при перегрузке нестандартных грузов. Траверсы представляют собой коробчатые балки постоянного, а при большой длине — переменного сечения, которые соединяются с грузовой тележкой с помощью гибкого или жесткого подвеса. Благодаря траверсам можно увеличить производительность, обезопасить работу персонала и избежать повреждений груза при его перемещении. Также траверсы используются при подъеме грузов с ограничениями по высоте, позволяют транспортировать длинномерные грузы без воздействия сжимающих и изгибающих нагрузок, автоматизировать процесс строповки груза.

    Мостовые краны — штабелеры представляют собой крановый мост, по которому перемещается грузовая тележка с закрепленной на ней вертикальной колонной, как правило поворотной, по которой вертикально перемещается грузоподъемник (каретка), имеющий вилочный или специальный захват груза.
    Мостовой кран-штабелер перемещается по рельсовым крановым путям, установленным либо непосредственно на стеллажах, либо на конструкциях зданий. Кран может быть опорным, либо подвесным.

    Краны, используемые в помещениях чистого исполнения — специальные краны, которые проходят особо тщательную приемку, так как любое оборудование в таких помещениях Заказчика не должно являться источником загрязнения.

    Литейные краны (металлургические) — группа специальных мостовых кранов, применяемых для технологического процесса в сталеплавильных цехах металлургических заводов при производстве и последующей разливке стали.

    Краны для обслуживания водосливных плотин предназначены для подъема затворов верхнего и нижнего бьефов, поднимают затворы сороудерживающих решеток, а также выполняют весь необходимый набор вспомогательных работ по ремонту и обслуживанию оборудования самого сооружения плотин.

    Краны мостовые электрические специальные грейферные

    расчитать стоимость крана

    Характеристики:

    • Грузоподъёмность

      до 32т

    • Длина пролета

      до 40м, свыше по спецзаказу

    • Высота подъема

      до 40м, свыше по спецзаказу

    • Режимом работы

      А5 — А8

    • Тип тока

      постоянный или переменный ток

    • Тип управления

      из кабины открытой (закрытой) / радиоуправление / подвесной пульт / кабина + радиоуправление

    • Сейсмоустойчивость

      до 9 баллов

    • Система управления электроприводом

      релейно-контакторная / тиристорно-дроссельная / на базе тиристорного регулятора скорости / на базе преобразователя частоты

    Скачать опросный лист Скачать документацию Скачать ГОСТ

    Описание:

         Краны мостовые электрические специальные грейферные используются для транспортировки сыпучих и кусковых грузов. В качестве грузозахватного органа служит грейфер. По условиям воздействия климатических факторов внешней среды краны изготавливаются в различных исполнениях и категории размещения по ГОСТ 15150-69 с интервалом рабочих температур от минус 40°С до плюс 60°С, с большим интервалом по спец заказу.

    Краны имеют различное исполнение по грейферу – раскрытие грейфера вдоль моста либо поперек моста. По системе привода грейферы делятся на канатные (двухканатные) и моторные (электроталевые). Двухканатный грейфер управляется двумя одинаковыми барабанными лебедками. Канатный двухчелюстной грейфер можно разгружать на весу в любом положении, что значительно сокращает продолжительность цикла. В моторном грейфере раскрывание и закрывание челюстей осуществляется механизмами, установленными непосредственно на самой конструкции грейфера. Моторный грейфер не требует специальных крановых тележек, его навешивают на крюк любого электрического крана. При разгрузки такого грейфера можно открывать челюсти на требуемую величину и тем самым регулировать процесс высыпания груза из грейфера.

    Система «грейфер-автомат», разработанная и внедренная нашим предприятием, облегчает работу машиниста крана и продлевает срок службы грейфера.

    Системы управления электроприводами грузоподъемного оборудования:
    • Релейно-контакторная – экономичное решение, не требующее наличие квалифицированного обслуживающего персонала.
    • Тиристорно-дроссельная – позволяет обеспечивать плавные разгоны и торможения краном, что благоприятно сказывается на механической части крана. Применение тиристоров позволяет уменьшить срок межремонтного обслуживания.
    • Управление краном на базе тиристорного регулятора скорости обеспечивает плавный пуск/торможение и регулирование скорости в диапазоне 10:1 и выше. Простое и надежное решение, не требующее специальных наладочных работ. Позволяет получить до 3 скоростей (в каждую сторону) на всех механизмах крана. Есть возможность подстройки скоростей, необходимых для конкретного технологического процесса.
    • На базе преобразователей частоты. Перемещение груза практически без раскачивания. Минимальные динамические нагрузки на механическое оборудование крана, что повышает срок его службы. Управление наложением тормозов снижает износ тормозных колодок. Применяемые двигатели с короткозамкнутым ротором существенно дешевле двигатели с фазным ротором.

    Сертификаты и разрешения

    Грейферный кран, Ковшовый кран, Грейферный кран для апельсиновой корки

    Грейферный кран, общее название грейферного крана, английское название: Grab Cran / Grabbing Crane. Грейферные краны — это краны, оборудованные грейфером. Они широко используются в портах, доках, вокзалах, шахтах и ​​т. Д. Для погрузки всех видов насыпных грузов, бревен, минералов, угля, песка и гравия, земли и камня.

    Типы грейферных кранов

    Грейферный кран — это автоматический подборщик материалов. Его захват и разгрузка материалов осуществляется водителем судового разгрузчика и не требует вспомогательного персонала, что позволяет избежать тяжелого труда рабочих, сэкономить вспомогательное рабочее время и значительно повысить эффективность погрузки и разгрузки.Грейферные краны обычно подразделяются на мостовые грейферные краны, грейферные краны и грейферные краны со складывающейся стрелой. Обычно грейферные краны называют грейферными кранами со складывающейся стрелой, такими как краны для бревен.

    Грейферные краны

    можно классифицировать по типу крана, типу грейфера и способу передвижения.

    Типы кранов крабовых крановых конструкций

    По конструкции крана грейферные краны можно разделить на мостовые грейферные, козловые грейферные и грейферные краны со складывающейся стрелой.

    Грейферный мостовой кран

    Мостовой грейферный кран — мостовой кран Dongqi и кран eot

    Краны грейферные мостовые

    предназначены для перевалки сыпучих и сыпучих материалов.

    Типовая конфигурация мостового грейферного крана: управление кабиной осуществляется из кабины машиниста, причем кабина делится на два типа: закрытая и открытая. В каждом механизме используется подъемный двигатель обмоточного типа и регулировка скорости с помощью сопротивления.

    Подъемное оборудование грейферный мостовой кран Рабочий режим: A6, A7, рабочая среда 20 ° C ~ +40 ° C Эта модель не рекомендуется для использования во взрывобезопасных, изоляционных условиях рабочей среды.

    Подъемное оборудование Краны мостовые грейферные доступны в других конфигурациях
    • Есть два типа параллельных и вертикальных основных балок в направлении открытия и закрытия грейфера;
    • Подъемный вес включает вес грейфера;
    • Если подъемная тележка имеет дождевик, максимальный размер составляет H + h;
    • Общее количество наружных кранов и максимальное давление в колесах следует увеличить на 5%.
    • На выбор доступны два типа токопроводящей угловой стали и безопасная скользящая линия;
    • Этот кран оснащен двумя типами стандартных тележек и тележками для взвешивания;
    • По желанию заказчика может быть укомплектован грейфером для сахарного тростника, грейфером для мусора, грейфером для дерева и другими захватами;
      • Грейфер
    • делится на: одинарный канатный, двойной, электрический и целевой.

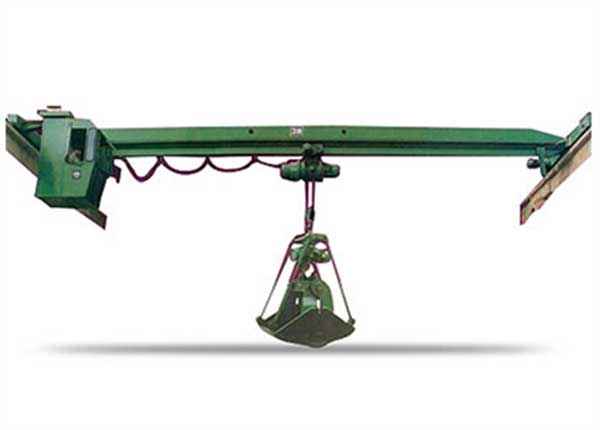

    Грейферный кран однобалочный и двухбалочный грейферный кран

    В основном относится к мостовым кранам, которые по количеству балок подразделяются на грейферные однобалочные и двухбалочные.Функция такая же, как у мостового грейферного крана. Подробнее об однобалочных мостовых кранах и двухбалочных мостовых кранах.

    Кран грейферный козловой

    Грейферный кран портального типа в основном используется на открытых товарных площадках для транспортировки шахт, угля, древесины и т. Д.

    Кран грейферный со складывающейся стрелой

    Обычно грейферные краны называют грейферными кранами со складывающейся стрелой, такими как краны для бревен.

    По погрузочным материалам

    По объекту погрузки и разгрузки он делится на подвешивание круглого леса, падение сахарного тростника и т. Д.Однако с развитием науки Китай разработал многоцелевой грейферный кран.

    Классифицируемые по загружаемым материалам грейферы обычно подразделяются на следующие типы:

    Грейферный кран грейферный

    Грейферный кран — мостовой кран Dongqi

    Он подходит для погрузки различных навалочных грузов, минералов, угля, песка и гравия, земли и камня и т. Д. В портах, доках, станционных дворах, шахтах и ​​т. Д. Он также может использоваться при выемке земли и камня, фундаменте и рытье траншей, строительство дорог, укладка рельсов и другие проекты.

    Грейферный кран для удаления апельсиновой корки с несколькими лепестками

    Грейферный кран для удаления апельсиновой корки — кран для металлолома Dongqi

    Добыча и очистка стального лома для сталелитейных заводов. Подробнее о подъемном кране для металлолома.

    Грейферный кран для сбора отходов

    Грейферный кран для обработки отходов и мусора — Dongqi eot cran

    Сыпучие отходы, переработка отходов, обработка и обработка на работе, мусорные свалки и строительные площадки, площадки по переработке автомобилей для разборки, очистки и переработки автомобилей, замены зубьев и износостойкой стали высокой твердости для обеспечения длительного срока службы.Узнайте больше о Ковшовом кране для обработки отходов и мусора.

    Корпус клапана можно выбрать в соответствии с различными рабочими средами; полностью закрытый кожух клапана, полузакрытый кожух клапана, кожух широкой боковой заслонки и узкий кожух боковой заслонки.

    Кран грейферный для перевозки древесины, бревен, труб

    Грейфер для дерева в основном используется для захвата, погрузки и разгрузки бревен, древесины, труб, бочек и других предметов с различными характеристиками. Его можно захватить одним грейфером или несколькими захватами, и его можно использовать с такими кранами, как башенные краны и козловые краны.Применимо к таким случаям, как склад бревен, разгрузка дока и т. Д. Проверка подъемного крана для бревен и подъемного крана для труб: зажимной кран и магнитный кран

    Грейферный кран для работы с тюками соломы

    Грейфер для тюков соломы — это погрузочно-разгрузочное оборудование, специально разработанное для электростанций, работающих на соломе. В основном он выполняет разгрузку, штабелирование и загрузку тюков соломы. Рабочая нагрузка высока, адаптация к потребностям рабочей среды резервуара для соломы электростанции: влажная, пыльная, часто используемая и непрерывная работа.

    Классификация по типу привода: Грейферный кран с гидравлическим приводом и грейферный кран с механическим приводом

    По способу движения его можно разделить на два типа: грейфер гидравлический и грейфер механический.

    Грейферный кран

    Сам гидравлический грейфер оборудован открывающейся и закрывающейся конструкцией, которая обычно приводится в движение гидроцилиндром. Гидравлический грейфер, состоящий из множества захватов, также называется гидравлическим захватом. Гидравлические грейферы широко используются в гидравлической спецтехнике.

    Грейферный кран

    Сам по себе механический грейфер не имеет конструкции открывания и закрывания и обычно приводится в движение тросом или шатуном. По эксплуатационным характеристикам его можно разделить на грейфер двойной и одинарный. Самый распространенный — двойной канатный грейфер.

    Двойной тросовый захват имеет опорный трос и трос открывания и закрывания, которые соответственно намотаны вокруг опорного механизма и барабана механизма открывания и закрывания.Двойной канатный грейфер надежен, прост в эксплуатации, обладает высокой производительностью и широко используется. После использования двух наборов двойных канатов он становится четырехканатным грейфером, а рабочий процесс такой же, как и у двойного канатного грейфера. Грейфер с одинарным тросом: для опорного троса и троса открывания и закрывания используется один и тот же трос. Трос поворачивается к опоре и открывается и закрывается с помощью специального фиксатора. Намоточный механизм однотросового грейфера прост, но производительность невысока, и он редко используется при большом количестве погрузочно-разгрузочных операций.

    Устройство защиты

    Наши защитные устройства обычно включают в себя концевой выключатель подъема, концевой выключатель движения, концевой выключатель веса, устройство сигнализации, защиту от перегрузки по току, защиту от пониженного напряжения, защиту от обрыва фазы, защиту от перегрева, кнопку аварийного останова, буфер и т. Д.

    • Меры предосторожности при обращении с грейферным краном? Не работайте, если выполняется одно из следующих условий:
    • Без нагрузки, когда груз перегружен или вес объекта неизвестен;
    • Когда сигнал нечеткий, он не приостанавливается;
    • Связывание, подвешивание или разбалансировка могут привести к зависанию крана при скольжении;
    • Не висеть при подъеме или плавании;
    • Конструкции или компоненты имеют дефекты, влияющие на безопасность работы или повреждения, такие как отказ тормозов или предохранительных устройств, повреждение конструктивных устройств гайки с крючком и несоответствие повреждения каната стандартам утилизации;
    • Не вешать при непонятном закопанном предмете;
    • Не висеть при подъеме тяжелых предметов;
    • Рабочая площадка тусклая, невозможно увидеть площадку, подвешенный объект и сигнал команды;
    • Углы груза не подвешиваются, когда связанный трос не обтянут;
    • Расплавленная сталь (чугун) не находится во взвешенном состоянии при переупаковке.

    Ведение аспекта

    Из-за частого использования грейферов и ограниченного уровня работы водителя разгрузчика частота отказов грейферов очень высока. Факторы, влияющие на износ материала, включают внешние и внутренние факторы. К внешним факторам относятся нагрузка, скорость скольжения, абразивная твердость и геометрическая форма. Внутренние факторы включают химический состав, тип карбида, микроструктуру и так далее.

    Следовательно, необходимо усилить осмотр этих деталей во время ежедневного точечного осмотра.Между тем, работы по техническому обслуживанию этих деталей также должны выполняться хорошо. Чтобы лучше управлять грейфером, обеспечивать производство и безопасность, объем работ и рабочие процедуры должны основываться на составе персонала, задействованного в использовании, обслуживании и ремонте грейфера.

    Ниже приведены примеры ежедневной эксплуатации и технического обслуживания.

    • Водитель должен соответствовать стандарту заправки топливом, чтобы обеспечить достаточную смазку; Если заправку добавить нельзя, запишите ее вовремя и сообщите об этом инспекционному персоналу или ответственному технику.Каждую заправку необходимо вести в рабочем журнале.
    • Для каждого крупного ремонта грейферным грейфером ремонтная бригада грейферного оборудования должна выполнять статистические работы (включая детали ремонта, время ремонта, трудности, возникшие во время ремонта, сводку материалов для ремонта и т. Д.), Назначать специальных статистиков и регистрировать их в учетной записи службы управления грейфером. .
    • Перед подачей питания убедитесь, что контроллеры должны остановиться в нулевом положении, а переключатели должны быть в правильном положении.Все автоматические выключатели на шкафу управления замкнуты, дверца перил закрыта.
    • Водитель должен наблюдать за использованием грейфера в режиме реального времени во время работы. В случае износа цепи, быстроразъемного соединения и т. Д. Водитель должен вовремя заправиться. В случае любой другой неисправности или предполагаемого отказа грейфера остановите машину для проверки и своевременного отчета и запишите это в рабочий журнал.
    • Инспекционный персонал должен обеспечивать своевременность, точность и эффективность инспекции грейфера, чтобы укрепить план замены и ремонта грейфера.
    • Принцип взаимозаменяемости должен соблюдаться, если при ремонте грейфера потребуются запасные части. Если в процессе замены участвует сборка других частей грейферного ковша, следует по возможности избегать использования оригинального метода сборки.

    Грейферный кран большой грузоподъемности K4

    Это подтверждается нашим многолетним опытом, непревзойденной глобальной сервисной поддержкой и подтвержденным опытом более 13 000 поставок кранов по всему миру за последние 50 лет.

    Электрогидравлические четырехканатные грейферные краны

    К4 представляют собой автономные агрегаты, все оборудование которых размещено в корпусе крана. Это защищает их от погодных условий, коррозии, пыли и повреждений. Стандартный модельный ряд K4 охватывает грузоподъемность от 25 до 50 тонн при использовании грейфера с вылетом стрелы до 36 м.

    Для дальнейшего увеличения вылета, продолжительности рабочего цикла и позиционирования кран можно установить на эксцентриковой платформе.

    Каждый кран перед отгрузкой проходит электрические, гидравлические и механические испытания.

    Генеральный проект

    Краны

    K4 разработаны в соответствии с правилами всех признанных классификационных обществ.

    Система управления MacGregor обеспечивает плавное, быстрое и бесступенчатое управление краном. Подъем, подъем и поворот не зависят друг от друга. Это означает, что при максимальной грузоподъемности краны K4 могут работать на полной скорости, используя все три движения одновременно.

    Конструкция крана

    К4 рассчитана по последним правилам МКЭ, 1.001.

    Важные критерии крана

    • FEM-rules, 1.001
    • Высокая производительность
    • Высокие скорости
    • Позиционирование
    • Удобство оператора
    • Прочная конструкция

    Система управления

    • Превосходное и оптимизированное управление
    • Возможности индивидуальной настройки
    • Расширенные возможности мониторинга
    • Функции встроенной диагностики

    Гидравлика

    • Закрытая гидросистема; все движения доступны одновременно на полной скорости и при нагрузке
    • Низкое энергопотребление
    • Планетарные передачи и гидромоторы с отказоустойчивыми тормозами

    Прочность

    Для сверхмощных агрегатов K4, где U7-A8-Q3 применяется ко всему крану, это равняется:

    1. 1,800,000 подъемных циклов в течение срока службы крана
    2. До 6000 рабочих часов в год
    3. Срок службы до 20 лет, в зависимости от количества отработанных часов в год.

    Доступные дополнения

    • Лесозаготовка
    • Камера на вершине стрелы
    • Автоматическая смазка поворотного подшипника
    • Увеличенные скорости для K50
    • Селектор состояния моря
    • Активное управление качанием
    • Система предотвращения столкновений

    Подробнее в наших брошюрах:

    Краны для всех типов судов
    Книга по погрузочно-разгрузочным работам
    Техническая информация о тяжелых условиях эксплуатации K4

    Продажа грейферных кранов | Мостовой кран с грейфером

    Грейферные краны

    бывают различной грузоподъемности и размеров для эффективной и безопасной работы с большими объемами сыпучих материалов.Обладая богатым опытом в области производства кранов, мы можем предоставить клиентам мостовые краны высшего качества, специально разработанные для удовлетворения всех видов грузоподъемных требований. Эти краны бывают двух основных конфигураций: однобалочные и двухбалочные. Какая форма крана подходит для вашего применения? Поговорите с одним из наших специалистов по кранам, чтобы получить правильный ответ.

    Однобалочный грейферный кран

    Грейферный кран однобалочный Параметры:

    • Грузоподъемность: 2-10т
    • Размах: 4.5-28,5 м
    • Высота подъема: 6-16м
    • Скорость подъема: 14-16 м / мин
    • Скорость подъема: 20 м / мин
    • Скорость движения крана: 20 м / мин
    • Рабочий режим: A3, A4

    Получите бесплатное предложение

    Двухбалочный грейферный кран

    Двухбалочный грейферный кран Параметры:

    • Грузоподъемность: 5-20т
    • Размах: 10,5-31,5 м
    • Высота подъема: 6-26м
    • Скорость подъема: 30,7-39.3 м / мин
    • Скорость движения тележки: 31,1-44,6 м / мин
    • Скорость движения крана: 76,9-93,6 м / мин
    • Рабочий режим: A5-A7

    Получите бесплатное предложение

    Грейферный кран

    Технические характеристики

    Технические параметры крана грейферного электрического однобалочного типа AQ-LDZ
    Вместимость т 2 3 5 10
    Пролет S (м) 4.5-28,5 4,5–28,5 4,5–28,5 4,5–28,5
    Высота подъема м 6 ~ 16 6 ~ 16 6 ~ 16 6 ~ 13
    Скорость подъема м / мин 16 16 16 14
    Скорость тележки м / мин 20 (30) 20 (30) 20 (30) 20 (30)
    Скорость крана м / мин 20 (30) 20 (30) 20 (30) 20 (30)
    Грейферный объем м³ 0.5 0,5 0,75 1
    Рабочий A3 ~ A4 A3 ~ A4 A3 ~ A4 A3 ~ A4
    Тип гусеницы П18 П24 P24 P24 P24 P30
    Технические параметры мостового крана с двухбалочным грейфером AQ-QZ
    Вместимость т 5 10 16 20
    Пролет S (м) 10.5 ~ 31,5 10,5 ~ 31,5 10,5 ~ 31,5 10,5 ~ 31,5
    Высота подъема м 6 ~ 18 6 ~ 18 6 ~ 26 6 ~ 26
    Скорость подъема м / мин 31,3 29,7 32,7 30,7
    Скорость тележки м / мин 44,6 31,7 31,1 31,1
    Скорость крана м / мин 93.6 86,5 75,1 76,9
    Рабочий A5 ~ A7 A5 ~ A7 A5 ~ A7 A5 ~ A7
    Тип гусеницы P43 QU70 P43 QU70 QU70 QU70

    Грейферные краны общего назначения

    Грейферный кран — это легкий грейферный мостовой кран, поддерживающий использование грейферной тележки. И он бывает двух типов: один — общий, а другой — подвесной.Подъемным механизмом является дополнительный грейфер с электроприводом. Этот тип крана может применяться в различных областях, например, в туннелях, коридорах и т. Д.

    Мостовой кран с грейферным ковшом — важное устройство системы транспортировки мусора на современной городской мусоросжигательной электростанции. Он в основном используется для подачи, обработки, перемешивания, регенерации и взвешивания мусора. Таким образом, разумный выбор этого типа крана значительно повысит ваши производственные мощности и эффективность работы. Эта серия мостовых кранов строго выполняет подъемно-транспортные операции, обеспечивает нормальную работу мусоросборника-электростанции Marion и может управляться вручную, полуавтоматически или полностью автоматически.Если у вас есть какие-либо требования и потребности в этом типе кранов, для нас большая честь предоставить вам профессиональные услуги и специализированную продукцию для кранов. Ниже мы предоставим вам краткую информацию о различных типах грейферных кранов.

    Продажа грейферных кранов

    Грейферный кран для мусора является основным устройством системы питания мусоросжигательного завода; он в основном отвечает за подачу, транспортировку, смешивание, извлечение и взвешивание мусора. В области мостовых кранов с грейфером для мусора наша компания всегда была на высшем уровне.От первого неприводного передающего кабельного барабана вначале до мостового крана с четырьмя датчиками и гидравлическим грейфером, который теперь обеспечивает более высокую точность взвешивания. В то же время мы никогда не прекращаем исследования и вводим новшества, чтобы идти в ногу с самыми передовыми технологиями. Поэтому, если вы хотите получить какие-либо рекомендации или техническую поддержку от нашей компании, мы будем рады услышать от вас.

    Кран мостовой грейферный

    Продажа качественных грейферных кранов

    Получите бесплатное предложение

    Рабочие процессы мусоровоза грейферного крана

    Здесь мы предоставим вам более точную информацию о грейферном кране для мусора.

    • Подача: когда в загрузочном порте мусоросжигателя недостаточно мусора, кран захватывает сброженный мусор в мусорную яму и бежит к верхнему краю загрузочного отверстия, чтобы заполнить загрузочный бункер мусоросжигателя.
    • Обращение: транспортировка мусора рядом с дверцей разгрузки в яму для хранения, во избежание закупорки дверцы разгрузки, регулируя количество мусора в яме.
    • Выдержка: Удален объект неблагоприятного сжигания. Например: вынуть крупный мусор, положить его в дробилку для измельчения и последующей загрузки, чтобы избежать перегрузки порта подачи.
    • Взвешивание: для статистического фактического количества сжигаемого мусора, взвешивание мусора перед его загрузкой в ​​загрузочный порт мусоросжигателя.

    Краны мостовые грейферные с тележкой лебедки

    Если вы хотите, чтобы один грейферный кран имел более высокую производительность, мы хотели бы порекомендовать вам этот кран. Потому что грейферный мостовой кран широко используется при погрузке товаров в порту, на заводе, в мастерской и на электростанции. Такой многофункциональный грейферный кран может удовлетворить любые требования к работе.Это в основном потому, что классификация работ тяжелая. При этом в грузоподъемность входит вес грейфера. И это может быть вашим разумным выбором.

    А также краны оснащены гидравлическими и канатными грейферами для транспортировки материала из бункера хранения в мусоросжигательную печь. Таким образом, чтобы обеспечить постоянный поток материала для сжигания, грейферный кран для мусоросжигательной установки широко используется, компания предлагает высокие рабочие характеристики, полную и полуавтоматическую систему управления для снятия утомляемости оператора, повышения точности позиционирования, производительности и т.д. и безопасность, снижая при этом эксплуатационные расходы.Так что это в определенной степени снизит ваши затраты и повысит эффективность вашей работы.

    Основные характеристики грейферных кранов для мусора и отходов:

    • Полная или полуавтоматическая система управления
    • Гидравлические захваты для отходов апельсиновой корки или грейфера
    • Контроль раскачивания
    • Защита от столкновений
    • Система управления процессами
    • Системы удаленного обслуживания и диагностики через Интернет

    Но что еще, конкретная информация об этом типе крана? Есть еще три спецификации.Во-первых, его рабочая классификация тяжелая. Итак, групповая классификация — А6. Во-вторых, направление двери платформы к фуражке водителя — боковая, торцевая и верхняя. В-третьих, грузоподъемность включает вес грейфера. Между тем, грейфер подходит только для материала частиц в зрелом состоянии накопления.

    У нас есть многолетний опыт поставок вышеуказанных грейферных кранов по всему миру. Как производитель мусоровозов и кранов для мусора, компания также предлагает решения для установок по переработке энергии из отходов (EfW) и перерабатывающих заводов.Тем не менее, чтобы обеспечить постоянный поток материала для сжигания, грейферный кран для мусоросжигательной установки широко используется, компания предлагает высокие рабочие характеристики, полную и полуавтоматическую систему управления для снятия утомляемости оператора, повышения точности позиционирования, производительности и безопасности. , сокращая при этом эксплуатационные расходы. Если у вас есть какие-либо требования или проблемы с вышеуказанными грейферными кранами, свяжитесь с нами. Именно здесь вам предоставят самые профессиональные услуги и специализированные краны.

    Хотите узнать цену на грейферные краны?

    В общем, мы просто рекомендуем вам некоторую основную информацию и продукцию грейферных кранов.Возможно, он недостаточно конкретен, но мы надеемся, что он принесет некоторые полезные знания, которые помогут вам выбрать продукцию для кранов. Если вы хотите узнать больше, мы также будем рады предоставить вам дополнительную информацию. И мы также рады предоставить наши профессиональные краны и услуги. Мы предоставим недорогой мостовой кран с захватом. Хотите узнать цену грейферного двухбалочного мостового крана? Свяжитесь с нами.

    Анализ причин и меры по улучшению стального троса грейферного крана

    Крановые решения для грейферов и стальных тросов

    Мостовые краны с одним грейфером 5 т, реактивная конструкция с четырьмя грейферами (двойной барабан), кран после установки и доставки менее 1 месяца, обнаружил, что канат подъемного подъемника имеет корень в нижнем конце диапазона серьезного явления обрыва проволоки .Та же проблема возникла менее чем через неделю после замены троса. Тщательное наблюдение и анализ показали, что повреждение троса всегда происходит с левой стороны подъемного барабана. На Рисунке 1 длина мотовила — это длина балансира, а длина грейфера предназначена для предотвращения вращения. Правая сторона барабана находится с левой стороны редуктора, а левая сторона барабана — с левой стороны.

    Трос используется в конструкции 6Х19 — под трос с воскрешением и захватом балансира с неподвижным концом (не вращающимся), стальная проволока, намотанная на катушку с вращением барабана (подъемное рабочее состояние ) двигаться к полотну, в этот момент в правой боковой канавке (трос со стороны редуктора) в процессе перехода к промежуточному тросу трос натянут (вращательное трение между тросом и катушкой), а с левой стороны паз (со стороны задней бабки барабана) ) между тросом и тросом занимает промежуточное положение в процессе перемещения шпинделя более свободно, и, поскольку часть стержня балансира балансира слишком длинная (на 300 L больше, чем средний барабан с подъемом), захватить угол между стальным тросом соединен с захватом и намотан на барабан растущего троса, трос и трос наматываются за счет трения качения, с левой стороны барабана трос из-за подъема.Во время этого процесса рваный и незакрепленный трос и трос, поцарапанный и сломанный на барабане, были сломаны, и барабан стал вызывать ненормальный шум. В течение долгого времени в рабочей части троса образовывалось много обрывов проволоки, так что трос утилизировали раньше срока.

    Ввиду вышеупомянутых проблем необходимо улучшить катушку и грейфер, как показано на рисунке 2. Конкретные меры заключаются в следующем: (1) пластина нажимного троса катушки перемещается к двум концам, чтобы увеличить свет стержневую часть (то есть размер) в середине катушки.

    (2) максимально уменьшите балансир (или размер) грейфера.

    Посредством вышеуказанного улучшения убедитесь, что захват до самой высокой точки, когда средняя часть барабана для удочки больше или равна длине захвата балансира (B = A), может эффективно предотвратить трение между тросом и тросом. .

    Благодаря усовершенствованию, оборванная прядь стального каната не использовалась более 1 месяца. Срок службы каната значительно увеличен.

    Согласно усовершенствованному опыту этого примера, в будущей конструкции двухбарабанного грейферного крана длина балансира грейфера и длина промежуточной штанги барабана должны иметь разумное соотношение пропорций. использовать 2 вида стальных канатов, соответствующих направлению спирали барабана (1 с левым вращением, 1 с правым тросом). Это также может предотвратить ослабление троса и разрыв проволоки во время работы.

    Чтобы узнать больше о наших грейферных кранах, свяжитесь с нами в любое время.

    Грейферный кран | PLM Cranes

    PLM — производитель грейферных кранов из Нидерландов. В 1953 году в Нидерландах произошло большое наводнение, которое вызвало одну из самых больших катастроф, которые когда-либо видела страна. Поэтому Delta Works были построены для предотвращения подобных катастроф в будущем. PLM был частью этого процесса строительства. Было арендовано более пятидесяти кранов. Раньше PLM была только сервисной и розничной компанией.В 1990 году мы приступили к проектированию и строительству первого крана. Это стало большим успехом, и в настоящее время мы являемся мировым лидером в производстве надежных кранов для тяжелых режимов эксплуатации для различных отраслей промышленности. Кроме того, мы также поставляем другую продукцию, такую ​​как земснаряд, шасси или баржи.

    Опытный производитель грейферных кранов и земснарядов

    Грейферный кран используется для перемещения больших объемов различных материалов. Он используется в разных отраслях.Сначала грейферный кран часто используется в сочетании с грейферным земснарядом. Дноуглубительные работы — это земляные работы. Обычно его проводят под водой для сбора наносов, которые впоследствии можно выбросить в другое место. Кроме того, наши грейферные краны также могут использоваться для погрузочно-разгрузочных и стивидорных работ. Все они сделаны на заказ и имеют уникальный дизайн. Кроме того, они имеют максимальную производительность по разгрузке. Наши краны бывают жесткими и долговечными. Это помогло нам стать ведущим мировым производителем грейферных кранов и земснарядов.

    Низкие эксплуатационные расходы

    Каждому грейферному крану или земснаряду необходимо время от времени проводить техобслуживание. Однако грейферные краны PLM очень неприхотливы. Когда необходимо техническое обслуживание, мы можем о нем позаботиться. Неважно, где находится грейферный кран. Мы хотим быть больше, чем просто производителем грейферных кранов. Мы предлагаем нашим клиентам услуги по всему миру от А до Я.

    Дополнительные услуги

    Помимо технического обслуживания, мы также можем предоставить вам техническую поддержку, провести проверки и ремонт, испытать краны и вовремя доставить запасные части на место.Эти услуги предоставляются 24 часа в сутки 7 дней в неделю! Не каждый производитель грейферных кранов и земснарядов предложит вам такую ​​же быструю и решительную поддержку, когда это потребуется.

    Хотите узнать больше о PLM? Свяжитесь с нами

    Для получения дополнительной информации о наших продуктах и ​​услугах вы можете связаться с нами по телефону +31 (0) 167 — 52 85 10. Надеемся, что в будущем мы будем вашим производителем грейферных кранов и земснарядов.

    Другие страницы:

    Портовый кран | Подъемный кран | Производители гидравлических кранов | Поставщик морских кранов | Мачтовый кран

    Грейферный мостовой кран | Поставщик грейферных кранов

    Кран мостовой грейферный в основном применяется для подъема и перемещения опрокидывающихся грузов.Он состоит из главного моста, концевой балки, грейфера, ходового устройства, тележки, системы электрического управления и других частей. На нашем заводе мостовых кранов мы можем предоставить вам два типа грейферных кранов: один — грейферный мостовой кран AQ-QZ, другой — мостовой кран-грейфер для мусора. Для объектов клиентов производитель кранов может предоставить вам однобалочный грейферный кран, двухбалочный грейферный мостовой кран, все индивидуальные грейферные ковшовые краны для вашего складского применения.

    Двухбалочный грейферный кран для подъема мусора

    Получить бесплатную цену

    Характеристики и преимущества грейферного мостового крана

    Грейферный мостовой кран позволяет поднимать тяжелые грузовые материалы, легко работать на заводах, в цехах, рабочих станциях, портах и ​​т. Д.Это своего рода сверхмощный погрузочно-разгрузочный кран с помощью грейферного крана AQ-QZ, который может освободить вас от болеутоляющих работ. Производительность сверхмощного мостового крана выше, чем у любого другого мостового крана общего назначения, с рабочим классом А6, его можно часто использовать в любых условиях работы. Направление платформы для кепки водителя — боковая, торцевая и верхняя. Его грузоподъемность включает вес уклона. Направление открытого захвата включает в себя: параллель с балкой и водопровод с балкой.

    Кран мостовой грейферный подержанный на открытом воздухе

    Кран мостовой с параметрами грейфера AQ-QZ
    • Грузоподъемность: 5-20т
    • Размах: 10,5-31,5 м
    • Высота подъема: 6-26м
    • Скорость подъема: 30,7-39,3 м / мин
    • Скорость тележки: 31,1-44,6 м / мин
    • Скорость крана: 76,9-93,6 м / мин
    • Обязанность: A5-A7
    • Индивидуальный сервис

    Получите бесплатное предложение

    Мусоровоз Грейферный кран для продажи

    Грейферный кран для мусора — ключевое устройство, используемое в системе подачи мусора на электростанциях для кремации мусора в современном городе.Обычно грейферный кран расположен в верхней части ямы для хранения мусора и в основном используется для операций по загрузке, транспортировке, смешиванию, доставке и взвешиванию мусора. Кран-грейфер для мусора, изготовленный на заводе кранов, может выполнять подъем и транспортировку строго для обеспечения нормальной работы пункта кремации мусора. Кран может управляться вручную, в полуавтоматическом или автоматическом режиме.

    Мостовой кран высокого качества

    AQ-QZ Мостовой кран-грейфер для мусора Спецификация
    • Грузоподъемность: 5-20т
    • Размах: 10.5-31,5 м
    • Высота подъема: 6-26м
    • Скорость подъема: 30,7-39,3 м / мин
    • Скорость тележки: 31,1-44,6 м / мин
    • Скорость крана: 76,9-93,6 м / мин
    • Обязанность: A5-A7
    • Индивидуальный сервис

    Получите бесплатное предложение

    На что следует обращать внимание при эксплуатации грейферного крана?

    • Каждый кран должен иметь табличку с номинальной массой на видном месте.
    • При работе с невестой нельзя людей или с крючком возить людей.
    • Нет разрешения на эксплуатацию и питьевой кран не разрешается.
    • Операция должна быть сконцентрированной, не разрешать разговаривать, курить или делать вещи, не связанные с этим.
    • Автомобиль должен быть чистым и чистым; не разрешается разбирать оборудование, инструменты, легковоспламеняющиеся материалы, взрывчатые вещества и опасные грузы.
    • Краны не могут использовать перегрузку.
    • К подъему не допускаются следующие обстоятельства: связанная несильная; механическая перегрузка; сигнал неизвестен; вантовый; закопанный или замороженный на земле объект; вешал на людей предметы; нет мер безопасности легковоспламеняющихся и опасных грузов; над жидкими предметами; трос не соответствует требованиям безопасного использования; подъемный механизм неисправен.
    • Когда кран движется по линии без препятствий, крюк или распределитель и нижняя часть подвешиваемого материала должны находиться на высоте 2 м над землей. Если вы пересекаете препятствие, вы должны превысить его на 0,5 метра.
    Технические параметры мостового крана с грейфером AQ-QZ
    Вместимость т 5 10 16 20
    Пролет S (м) 10.5 ~ 31,5 10,5 ~ 31,5 10,5 ~ 31,5 10,5 ~ 31,5
    Высота подъема м 6 ~ 18 6 ~ 18 6 ~ 26 6 ~ 26
    Скорость подъема м / мин 31,3 29,7 32,7 30,7
    Скорость тележки м / мин 44,6 31,7 31,1 31,1
    Скорость крана м / мин 93.6 86,5 75,1 76,9
    Рабочий A5 ~ A7 A5 ~ A7 A5 ~ A7 A5 ~ A7
    Тип гусеницы P43 QU70 P43 QU70 QU70 QU70

    Заинтересованы в? Наших мостовых кранах? Или? хотите наш последний прайс-лист?

    Предложения по обслуживанию грейферного крана

    • Очистка внешнего вида крана, а также внутри и снаружи кабины, а также поддержание их в чистоте и порядке.
    • Проверить подъемное устройство, компоненты системы роликов троса и устранить дефекты, чтобы они соответствовали требованиям безопасности при подъеме.
    • Проверьте редуктор, приведите в движение детали и устраните люфт, чтобы трансмиссия работала плавно и нормально.
    • Проверьте тормоз, отрегулируйте зазор, чтобы тормоз был чувствительным и надежным.
    • Проверьте предохранительное устройство и устраните дефекты, чтобы убедиться в его безопасной и надежной работе.
    • Проверьте размер устройства колеса автомобиля и гусеницы, отрегулируйте зазор, чтобы исключить люфт, добиться плавной и надежной ходьбы.
    • Проверьте размер автомобиля, чтобы приводить в движение детали привода, и удалите ослабление, чтобы обеспечить нормальную плавную работу привода.
    • Проверьте предохранительное устройство и устраните дефекты, чтобы добиться безопасного и надежного действия.

    Как профессиональный производитель и экспортер мостовых кранов, мы предлагаем абсолютно безопасные, качественные, надежные и экологически чистые мостовые краны. Если вас интересуют наши грейферные краны, напишите нам или оставьте сообщение ниже.Мы будем рады ответить вам в ближайшее время. Кстати, мы предлагаем круглосуточный онлайн-сервис.

    Крановые грейферные ковши и грейферы для апельсиновой корки

    Песок, Каменный уголь, Удобрение, Никель Руда, И т. Д.

    Песок, Каменный уголь, Удобрение, Никель Руда, И т.п.

    Нерегулярный Материалы

    Сталь Лом Мусор, Руда, Клинкер, И т.п.

    		 Лом Рок, Древесина Чипсы, И т. Д. Песок, Каменный уголь, Удобрение, Никель Руда, И т. Д. Нерегулярный Материалы

    Сталь Лом Мусор, Руда, Клинкер, И т.п.

    		 Взаимозаменяемый Зубы Увольнять к Грузовики или Сумки Песок, Глина, Ил, Жесткий Земля Слои Пыль Сбор Версии

    Грейферный ковш для крана | Запчасти для крана Yuantai Crane

    Внимание: поставка кранов и подъемного оборудования нормальная и доступна во время COVID-19, мы в безопасности, и наша фабрика работает нормально.Вы можете отправить запрос и принять заказ в обычном режиме. Если у вас есть сомнения или опасения, проверьте здесь: Вопросы и ответы во время COVID-19

    ОБЗОР

    Грейфер одинарный

    Одинарный канатный грейфер применяется только для кранов с подъемным роликовым барабаном. Механизм переключения является новым и легко управляется при поднятии тяжестей. Используется на земле или под водой. Его можно разделить на тип X и тип U.

    Грейфер четырехканатный

    Четырехканатный грейфер в основном подходит для мостовых или козловых кранов.Он захватывает все виды сложенных сыпучих материалов для загрузки, разгрузки, транспортировки, складирования и складывания. Мы можем спроектировать грейферы с зубьями, с параллельным открыванием балок, работать под водой и т. Д. В соответствии с требованиями клиентов.

    Грейфер электрогидравлический

    Электрогидравлический грейфер использует электрические, гидравлические и механические технологии. Степень автоматизации высокая. Сила захвата большая. Это энергоэффективный, идеальный инструмент для подъема чугуна, стали, руды и т. Д.

    ОСОБЕННОСТИ

    Грейфер

    Crane Grab можно разделить на грейфер в форме раковины и грейфер в форме оранжевого лепестка.Первое состоит из двух полных ведер, второе — из трех или более лепестков

    Механический грейфер: механический грейфер не имеет выдвижной конструкции и обычно приводится в движение тросом или усилием соединительной тяги. По эксплуатационным характеристикам его можно разделить на грейфер с одинарным канатом и грейфер с двойным канатом, которые являются наиболее распространенными.

    Однозахватный: опорный трос и трос открыто-закрытый — это одно и то же. Благодаря специальному запорному устройству трос может по очереди выполнять функции поддержки, открытия и закрытия.Механизм намотки одиночной намотки прост, но эффективность производства низкая, поэтому его не часто используют, если на заводе имеется большая мощность загрузки и разгрузки.

    Двухканатный грейфер: имеется поддерживающий трос и трос с открытым-закрытым тросом, которые находятся соответственно вокруг намоточного блока опорного механизма и механизма открывания / закрывания. Он имеет такие особенности: надежная работа, простота в эксплуатации, высокая эффективность производства и широкое применение. Это будет четырехканатный грейфер после использования двух групп двойных канатов, и он будет работать так же, как двухканатный грейфер.

    По насыпной плотности материала грейферы делятся на легкие, средние и тяжелые. По количеству пластин челюстей он также включает грейфер с одной челюстью и грейфер с двумя челюстями, которые используются наиболее часто. Грейфер с несколькими захватами следует использовать для кусковой руды, железного и стального лома, поскольку он имеет такие особенности, как многозахватный захват и острый разрез, и его легко вставить в груду материала. Это можно легко схватить. Еще один грейфер типа «ножницы», имитирующий структуру ножниц.Его сила захвата постепенно увеличивается с открытием и закрытием пластин челюстей; наконец, сила достигает максимума. Отверстие и горловина ковша больше, чем у обычных грейферов, что улучшает захват и облегчает очистку грунта и кабины инвентаря. Но эффект захвата хуже для сыпучих материалов, потому что их начальная сила захвата мала.

    Гидравлический грейфер относится к изделиям гидротехнического назначения. Сварка является наиболее важным производственным процессом, и качество сварки напрямую влияет на прочность конструкции и срок ее службы.Кроме того, гидроцилиндр также является ключевой ведомой частью. Гидравлический грейфер относится к вспомогательному оборудованию специальной промышленности и требует специального оборудования для повышения эффективности и качества работы. Например, станок для плазменной резки с ЧПУ, станок для фрезерования кромок канавок, вальцовый станок, позиционер, расточный станок, гидравлический испытательный стенд и т. Д.

    Приложение

    Обработка кранов

    Упаковка и доставка

    Почему выбирают нас

    Banefits
