Кран балка и мостовой кран отличия – Главные отличия мостового опорного электрического крана от других типов кранов

Содержание

Чем отличается мостовой кран от кран-балки

Мостовой кран и кран-балка относятся к технике мостового типа, однако они имеют различия между собой. Кран-балкой обычно называют мостовые краны, которые имеют упрощенную комплектацию. В названии, при этом, указывают обычно и грузоподъемность. А вот мостовым краном же называют подъемное оборудование, которое оснащено полным комплексом систем, а также их элементов. Большой выбор мостовых кранов представлен ask.spb.ru.

Конструкционные отличия

Кран мостового типа оборудован мостами, установлены которые на подкрановый путь. В то же время, кран-балка является, ничем иным, а разновидностью мостового крана, но существенно облегченная. Конструкция такого крана максимально упрощена и включает основную балку и таль, которая движется по ней. При этом мобильность данной технике обеспечивают концевые балки, имеющие колеса, которые передвигаются по рельсам подкрановых путей.

У мостового крана конструкция более сложная. Ее центральной частью является мост, который являет собой концевые балки, прочно соединенные между собой. Мост расположен параллельно направлению подкрановых путей, а основные балки лежат перпендикулярно к ним. Нужно также заметить, что кран-балка бывает лишь однобалочным, а мостовой кран может иметь два балочных элемента.

В мостовой кран также вмонтированы автоматизированные системы – электротали и грузоподъемные электрические тельферы. А вот у его упрощенного аналог этого нет. Управление ими производится, естественно, дистанционно – с релейно-контакторного оборудования, которое расположено на кране, и радиопульта. Еще мостовые краны оснащаются шинопроводами и троллейными токоподводами. Осуществляется качественное ask.spb.ru.

Функциональные отличия

Применяют кран-балку очень часто в складских помещениях, небольших цехах или на закрытых эстакадах. Ее использую там, где требуется перемещение грузов, имеющих относительно небольшой вес. Она помогает сэкономить пространство, поэтому актуальной является и в помещениях, которые ограничены по площади.

Мостовой же кран имеет более значительную грузоподъемность. Кран-балки работать могут с объектами, которые весят не больше 7,5 тонн, а вот мостовые краны способны поднять как 160 тонн, так и 1000 (зависит от типа). Устанавливаются такие краны в больших производственных цехах, а также на складах открытого или закрытого типа. Узнайте больше на ask.spb.ru и по тел. +7 (812) 327-40-00.


pr.ua

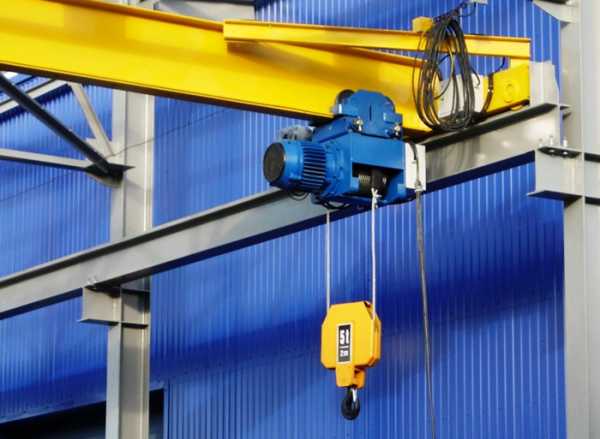

Кран-балка как вспомогательный элемент в производстве

Многих читателей наверняка интересует вопрос: что такое кран-балка? Это крановое оборудование мостового типа, которое используется для выполнения различных подъёмно-транспортных и погрузочно-разгрузочных работ на специальных эстакадах, а также на складских территориях и в промышленных цехах. Многие, не зная, как называется кран-балка, путают её с мостовой «сестрой». Но это кардинально разные понятия. Особенно различия ощущаются при производстве кран-балок. Поэтому предлагаем более детально разобраться в отличиях и особенностях конструкций.

Главные отличительные черты

Первым делом нужно понять, чем отличается кран-балка от мостового крана. Первая конструкция имеет характерное строение. Она включает в себя:

  • механизм для непосредственного подъёма различных грузов;
  • направляющую, благодаря которой выполняется передвижение;
  • две концевые балки, способствующие движению крана по направляющим.

Такая незатейливая конструкция является очень функциональной. Она способствует решению многих производственных вопросов, которые преимущественно склоняются к перемещению грузов по территории. Зная, из чего состоит кран-балка, несложно понять механизм действия. Это поможет правильно рассчитать размещение конструкций на территории складов, эстакад, цехов и промышленных помещений.

Исходя из строения, механизм бывает нескольких видов: опорный и подвесной. Они одинаково актуальны в современной промышленности. Опорный тип играет роль некой несущей конструкции, оснащённой передвижным тельфером. В комплектацию входит пульт управления и приспособления для хвата.

Важно! Опорная установка приводится в действие посредством подключения к электросети. Управлять движением можно из кабины или с помощью пульта. Такая модель подходит для предприятий с небольшой интенсивностью работ.

Принцип эксплуатации

Перед установкой важно узнать, как работает кран-балка. Это позволит рационально распределить нагрузку и сделать производство более выгодным.

Действие основано на таком принципе:

  1. Груз прикрепляется на подъёмник при помощи специальных креплений.

Внимание! В качестве подъёмного механизма используется специальная передвижная таль (ручная или червячная) и прочие механизмы. Из крепёжных элементов берутся крюки, тележки и др.

  1. Подъём выполняется на нужную высоту. Здесь следует чётко рассчитывать вес. Грузоподъёмность и метраж подъёма груза являются главными характеристиками устройства.
  2. Передвижение по горизонтали на нужное расстояние.

Важно! Здесь следует упомянуть о такой характеристике, как пролёт. От неё зависит функциональность всего механизма.

  1. Опускание происходит в тот момент, когда груз прибывает в пункт предназначения.

Применяются кран-балки на открытых и закрытых площадках. Поэтому они пользуются большой популярностью. Если необходимо изготовить такой механизм, обращайтесь в проверенные компании (например, «Атлант»). Только специалисты с большим опытом смогут выполнить всё правильно и быстро.

Особенности мостового крана

Механизм представляет собой разновидность подъёмного устройства, обладающего конструкцией, которая выполнена в виде опорного или подвесного моста. Исходя из этого, мостовой кран бывает:

  • опорный — мостовая конструкция опирается на рельсовый путь, по которому происходит передвижение;
  • подвесной — модель прикрепляется снизу к специальным полкам;
  • козловой — крановый механизм благодаря опорам крепится к рельсовым путям.

Попробуем разобраться, чем отличается кран от крана-балки. Мостовая конструкция имеет более сложное строение — большее количество балочных элементов и вспомогательных устройств. Она актуальна для больших помещений, в которых кран-балки не справляются.

Источник: сайт zavodkranov.ru

www.sedmoycanal.com

Различия подвесных и опорных кранов

Мостовые краны, то есть краны, состоящие из пролётного сооружения (моста) и концевых балок, передвигающихся по рельсовым путям, бывают опорными и подвесными. Фактором, определяющим, к какому из вышеназванных типов относится данный мостовой кран, является взаимное расположение пролётной балки крана и кранового пути. В опорных мостовых кранах направляющие рельсы опираются на металлические или железобетонные основания. То есть обычно подкрановые балки, по которым проходит подкрановый путь опорного крана, располагаются на консольных участках колонн рабочего помещения или базируются на колоннах, поставленных специально с этой целью, и точка крепления опорных кранов оказывается выше кранового пути. Что же касается кранов подвесных, то в них пролётные балки смонтированы ниже линии движения, они приводятся в движение особыми ходовыми тележками, а рельсовый путь (обычно основанный на тавровых или двутавровых балках) проходит под перекрытиями здания на горизонтальных деталях каркаса.

Какие же следствия проистекают из основного различия между конструкциями опорных и подвесных мостовых кранов? В первую очередь, устройство опорных кранов позволяет использовать их только в просторных зданиях, например, на складах, на заводах, в производственных цехах, под укреплёнными навесами. Но для малогабаритных помещений опорные краны оказываются громоздкими и неприменимыми. Тогда как подвесные краны можно эксплуатировать даже в небольших замкнутых пространствах, учитывая, что эти механизмы легче и компактнее и используют для своей работы более протяжённую полезную площадь внутри здания. К тому же принцип их конструкции даёт возможность расширять зону эксплуатации, добавляя новые консольные участки, а также возможность создавать подвесные мостовые краны в двухпролётном варианте.

Однако вместе с тем опорные мостовые краны обладают большей надёжностью, устойчивостью и долговечностью, чем подвесные. В опорных кранах во время нагрузки не происходит дополнительного растягивания, и они дольше изнашиваются, а их конструкция чаще всего обеспечивает более высокие показатели грузоподъёмности и длины пролёта – таким образом, опорные краны продуктивнее в работе, чем подвесные. Отдельно стоит упомянуть двухбалочные опорные мостовые краны, которые отличаются от однобалочных наличием не одной, а двух параллельных ходовых балок в основании. Плоскость движения крюка с грузом в двухбалочных опорных кранах проходит между балками, что обеспечивает дополнительную безопасность работы. А вот подвесные краны, закрепление которых осуществляется на ригелях или фермах здания, хотя и являются более универсальными, нежели опорные, но, тем не менее, считаются менее надёжными. При использовании подвесных кранов в рабочем помещении могут потребоваться добавочные перекрытия и опоры. Можно сказать, что из-за особенностей кранового пути подвесные краны предъявляют больше требований в обслуживании, чем опорные.

Итак, подвесные мостовые краны более универсальны по условиям эксплуатации, однако требовательнее опорных, а преимущество опорных кранов заключается в том, что их использование проще, и они способны поднимать более тяжёлые грузы на большую высоту. Поэтому выбор между рассматриваемыми подтипами мостовых кранов (кран-балок) осуществляют в зависимости от конкретных условий работы.

kranimport.ru

О мостовых кран-балках: виды, свойства, назначение

Кран–балка – специальное оборудование, использующееся на производстве и в цехах для погрузки и разгрузки грузов, а так же для их транспортировки.

Представляет собой главную балку, по которой происходит движение в горизонтальном направлении, и концевую балку. Концевых балок, как правило, две и расположены  они в обоих концах главной балки. Кран-балки достаточно универсальны и малогабаритны, поэтому их применяют в местах труднодоступных и там, где использование других типов кранов представляется весьма затрудничтельным.

Виды кран-балок

Кран – балка представляет собой главную балку, по которой происходит движение в горизонтальном направлении, и концевую балку.

Кран–балки бывают опорными и подвесными. Опорная балка представляет собой несущую балку и ряд вспомогательных механизмов:(предметы для поднятии грузов, ограничители для грузов и другие). Такие кран-балки способны двигаться при помощи привода (как электрического, так и ручного). Управляется такая балка как из кабины, так и при помощи пульта. Применяется в цехах, для работы с малогабаритными грузами.

Подвесная кран-балка – это мостовой кран с наличием колес и подкрановых рельс. Подобная конструкция включает в себя балку, механизм для поднятия грузов, пульт управления, ходовую тележку и различные вспомогательные устройства. Управление происходит при помощи кнопок. В отличие от опорных кран-балок, подвесные кран-балки используются для поднятия очень тяжелых грузов, используются в металлургической промышленности. Опорные краны намного тяжелее, чем подвесные такой же грузоподъемностью.

Основными свойствами крана является поднятие груза, его захват и транспортировка в необходимое место и затем пустым вернуться в исходное положение.

Основными свойствами крана является поднятие груза, его захват и транспортировка в необходимое место, чтобы затем пустым вернуться в исходное положение. Также хорошими характеристиками являются скорость перемещения крана, его грузоподъемность, ход работы и высота на которую кран способен поднять груз.

Пролет – это то место, где работает кран. В зависимости от того, на какую длину может передвигаться кран различают однопролетные и двухпролетные краны.

У однопролетных диапазон передвижения составляет до 15 метров, а у двухпролетных кранов — 30 метров. Кран-балки работают от электричества, передаваемого по кабелю. Высота, на которую могут поднять груз, составляет до 36 метров.

Современная конструкция кранов позволяет эксплуатировать их практически во всех погодных условиях. Такие краны не боятся ни дождя, ни снега, ни холода, ни солнца, ни мороза.

Хочется отметить, что существуют ручные кран-балки. Они тоже бывают опорные и подвесные. В ручных опорных кран-балках используется ручной механизм подъема, то есть цепь. Ручные опорные кран-балки передвигаются вдоль цеха. В ручных подвесных кран-балках также используется цепной механизм движения и таль для поднятия грузов.

Конструкция мостовой кран-балки

Концевые балки изготовлены из стали, за счет этого у них достаточно хорошая износостойкость.

Концевая балка так же является неотъемлемой частью крана. Она предназначена для механизма передвижения крана, они обеспечивают движение крана по подкрановым путям. В конструкцию концевых балок входят балки, колесные блоки и редуктор.

Концевые балки тоже бывают опорные и подвесные. Соединение с главной балкой может быть жесткое и подвижное. Концевые балки изготовлены из стали, за счет этого у них достаточно хорошая износостойкость. Нагрузка на крановой путь невысока за счет соединения концевой балки с несущей. Это обеспечивает прочность крана.

Концевые балки имеют механизм, благодаря которому кран никогда не упадет, даже если колеса разрушатся. Скорость движения так же бывает разной. Могут быть двухскоростными или частным управлением.

Главную балку мостового крана конструируют достаточно длительный период. Сначала все детали выкладывают на стенды и каждую деталь, даже самую маленькую зачищают. С них удаляют пыль, ржавчину, грязь, различные стружки и так далее. Их зачищают на специальных шлифовальных машинах до блеска. Затем все детали состыковывают на стеллажах, проверяют правильность состыковки и немножко прихватывают сваркой.

Потом перед основной сваркой все проверяют, все стыки, все ли параллельно установлено, и только тогда приступают к окончательной сварке деталей. Необходимо строго соблюдать правила сварки, сварка не должна быть мокрой. Когда все сварочные работы закончатся, то все швы зачищаются зубилом и стальной щеткой.

Главные балки имеют вид прямоугольника, который состоит из мелких коробочек. Это конструкция помогает главной балке иметь прочную, устойчивую конструкцию, препятствует вертикальному и горизонтальному изгибу балки. Одна балка, которая расположена внутри моста называется основной, а другая балка, расположенная снаружи называется вспомогательной. Вспомогательную балку делают с мелкими отверстиями. Это помогает массу моста сделать меньше. Горизонтальные пластины главной балки называются верхними и нижними поясами.

mostovoi-kran.ru

конструкция, технические характеристики, назначение и применение

Мостовой кран — устройство, предназначенное для подъема и перемещения грузов вдоль специально устроенных путей, чаще всего внутри здания. Сфера применения этих устройств необычайно широка, но в основном они используются в различных отраслях тяжелой промышленности.

Конструкция мостового крана

Любой мостовой кран состоит из одной или нескольких пролетных балок, концевых балок и механизма, поднимающего и перемещающего груз вдоль моста. Классифицировать мостовые краны можно по многим параметрам. Один из основных — количество балок в составе моста. Однобалочный кран имеет одну пролетную балку, двухбалочный — две. Для выполнения различных специфических задач — в основном в металлургии — создаются гигантские механизмы сложной конструкции. На фото — мостовой кран с четырьмя пролетными балками.

В зависимости от конструкции моста изменяется компоновка грузоподъемного устройства. На двухбалочном кране устанавливается специальная тележка, на которой закреплены подъемные агрегаты. На однобалочном кране вместо тележки используется электрическая таль (тельфер).

Устройство подъемного механизма

Талями в стационарном исполнении часто оснащаются также тележки двухбалочных кранов. Такая компоновка называется тельферной (или модульной) схемой. В основном она применяется на кранах относительно небольшой грузоподъемности — до 50-60 тонн. Это связано с тем, что тельферы большей грузоподъемности практически нигде в мире не производятся. Исключение составляет Китай, производящий тельферы до 100 тонн, однако продукция Поднебесной пока не пользуется широким спросом за ее пределами.

Краны талевой конструкции отличаются высокой ремонтопригодностью при определенных условиях — унификации оборудования на предприятии и наличии определенного запаса деталей. Вышедший из строя на ответственном участке работ подъемный механизм легко заменяется таким же механизмом с соседнего крана, который временно простаивает. Также краны модульной схемы отличаются большей компактностью и легкостью.

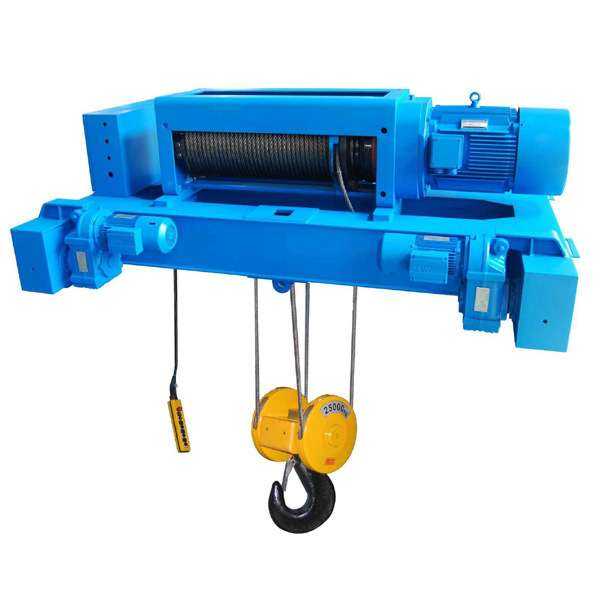

У больших двухбалочных мостовых кранов устройство тележки представляет собой так называемую развернутую схему. Грузоподъемный механизм состоит из следующих основных частей:

  • электродвигателя;
  • редуктора;
  • упругой муфты, соединяющей двигатель с редуктором;
  • тормоза (механического, гидравлического или электромагнитного;
  • канатного барабана.

В случае с модульной компоновкой все составляющие «упакованы» в корпус тельфера, в развернутой же схеме все они расположены отдельно друг от друга на открытом воздухе. Это несколько затрудняет приобретение запасных частей в случае поломки. Электродвигатель производит одно предприятие, редуктор — другое и т. д. Если кран начнет ломаться в послегарантийный период — придется заключать договора с десятком различных поставщиков. Но зато конструкция мостового крана с развернутой тележкой позволяет создавать механизмы очень большой грузоподъемности — 200-300 и более тонн.

Механизм перемещения

Опорные краны передвигаются с помощью колес, закрепленных внутри концевых балок. В подвесных кран-балках используются специальные тележки передвижения, закрепленные к верхней части концевых балок и перемещающиеся по нижней полке кранового пути (двутавра).

В настоящее время используются два основных типа привода передвижения мостовых кранов. Опорные краны перемещаются с помощью мотор-редукторов, подвесные — с помощью электродвигателей. Мотор-редуктор состоит из двигателя и редуктора, преобразующего крутящий момент двигателя и передающего его через вал на колесо. На подвесных кранах момент вращения передается от мотора напрямую на колеса тележки передвижения посредством шестерни. Эта шестерня — одно из самых уязвимых мест конструкции, поскольку при малых размерах несет значительную нагрузку.

Не все колеса и тележки передвижения оснащаются двигателями. Часто кран имеет две приводные тележки и две «холостые». Количество электродвигателей передвижения, необходимых на конкретном кране, рассчитывается исходя из грузоподъемности, длины пролета, режима работы и т. д.

Сколько может поднять кран?

Основная техническая характеристика мостового крана — вес груза, который он способен поднять. Самый большой в мире кран работает в Китае, его грузоподъемность — 20 тысяч тонн. Такой вес он способен поднимать со скоростью 10 метров в час. Кран используют для сборки нефтедобывающих платформ. Кран используют для сборки нефтедобывающих платформ. Но это уникальное оборудование.

Наиболее распространены мостовые краны грузоподъемностью от 1 до 50 тонн. Этого достаточно для выполнения абсолютного большинства промышленных работ. Однако для выполнения различных специфических задач изготавливаются краны грузоподъемностью 150, 300, а то и 500 тонн. Чаще всего их используют для установки и обслуживания турбин гидроэлектростанций, а также ядерных реакторов. В последнем случае краны делаются не только внушительной грузоподъемности, но и кругового действия — так называемые полярные. Такой грузоподъемный агрегат перемещается по радиальным рельсам, установленным внутри корпуса энергоблока, благодаря специальной конструкции концевых балок.

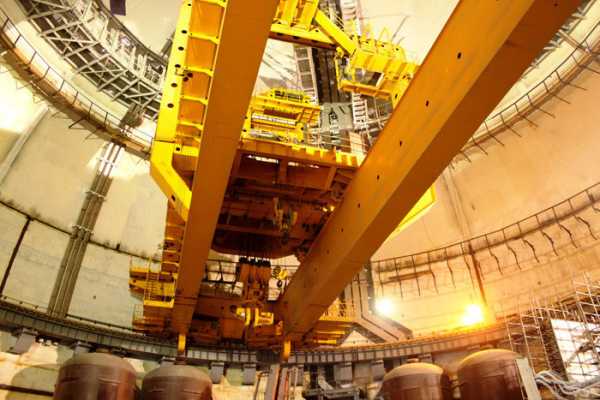

Рекорды грузоподъемности принадлежат исключительно опорной конструкции мостовых кранов, которая способна выдерживать колоссальные нагрузки. Подвесные кран-балки редко бывают грузоподъемностью более 20 тонн из-за того, что большинство мировых производителей не выпускает передвижных тельферов большей грузоподъемности. К тому же, чтобы пути выдержали массу подвесного крана с таким грузом, их придется сооружать чрезмерно мощными — проще и дешевле установить опорный кран.

Грузозахватные органы

В соответствии с характером перемещаемых грузов краны оснащаются различными грузозахватными приспособлениями. В зависимости от их конструкции мостовые краны подразделяются на следующие основные типы:

  • Крюковые. Это основной, самый распространенный и универсальный тип кранов. Оснащается грузозахватным крюком, как правило, с автоматической защелкой. Может поднимать любые грузы, но не непосредственно крюком, а при помощи строп.

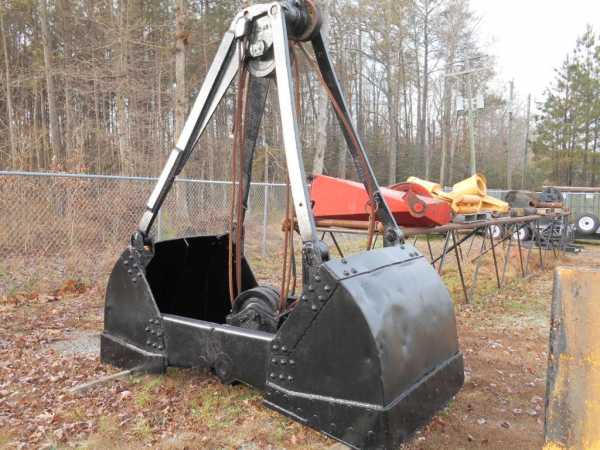

  • Грейферные — предназначены для погрузки и разгрузки различных сыпучих материалов, а также металлолома. Грейферы бывают двух типов — в виде двойного ковша для разгрузки щебня, песка и т. д. и в виде «клешни» — для металлолома или, например, пиломатериалов.
  • Магнитные. В качестве грузозахватного приспособления установлен электромагнит, управляемый из кабины крановщика либо с пульта. Используется для перевозки листов металла.
  • Литейные — оснащены специальными крючьями для захвата емкостей с расплавленным металлом.
  • Краны-штабелеры. Оборудованы вилами для захвата поддонов с товаром. Используются на складах.

Также на многих мостовых кранах встречаются различные сочетания грузозахватных органов — например, магнитно-грейферные краны. На литейных часто устанавливаются вспомогательные подъемные механизмы с обычными крюками.

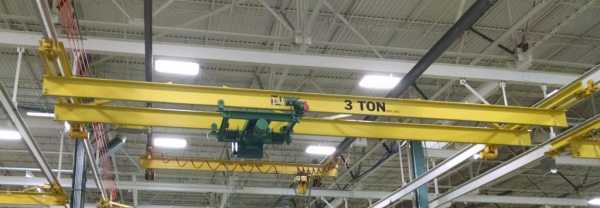

Подвесные и опорные краны

Еще один параметр, по которому различаются мостовые краны, — их расположение на подкрановых путях. Опорный кран перемещается по рельсам подобно локомотиву, подвесной кран расположен под путями и опирается на нижнюю полку двутаврового профиля, служащего подкрановыми путями.

Как правило, подвесными бывают однобалочные краны (или кран-балки). Подвесной двухбалочный кран — крайне редкое явление. Его преимуществом является то, что, в силу специфики конструкции, груз может, перемещаясь вдоль моста, выходить в стороны за пределы подкрановых путей. Для этого в конструкции моста предусмотрены консоли — части пролетных балок, выдающиеся дальше подкрановых путей. Эта функция полезна при работе в помещении с дефицитом свободного места, когда необходимо хоть как-то «распихать» груз.

Государственные стандарты

В зависимости от типа мостовых кранов существует несколько нормативных документов, регулирующих их изготовление:

  • ГОСТ 27584-88 — содержит общие технические требования к производству мостовых и козловых кранов, их приемке, хранению, транспортировке, режимам работы и т. д.
  • ГОСТ на краны мостовые электрические однобалочные опорные №22045-89.
  • ГОСТ 25711-83 «Краны мостовые электрические общего назначения грузоподъемностью от 5 до 50 тонн».
  • ГОСТ на краны мостовые однобалочные подвесные №7890-93.

Кроме этих основных стандартов, каждый кран должен соответствовать требованиям множества других ГОСТов — по покраске, качеству сварных соединений, твердости металла и т. д.

Режим работы

Конструкция мостового крана сильно зависит от интенсивности его эксплуатации в будущем. Согласно ГОСТ 27584-88, режимы работы кранов имеют обозначения от 1К до 7К. В зависимости от этого рассчитываются технические характеристики мостового крана, а также мощность металлоконструкции (пролетной и концевых балок).

Режимам 1К-3К, как правило, соответствуют краны, предназначенные для незначительных и редких работ, главным образом для подъема какого-либо цехового оборудования с целью его ремонта и технического обслуживания. Эксплуатация мостовых кранов с одной пролетной балкой, согласно ГОСТам, должна проходить в режиме не тяжелее 3К.

Средний режим работы 4К-5К имеет большинство кранов, занятых в технологических процессах основного производства на самых различных промышленных предприятиях.

Краны тяжелого (6К) и весьма тяжелого (7К) режима работы чаще всего встречаются на металлургических производствах. Это настоящие монстры среди грузоподъемных механизмов, они «пашут» беспрерывно сутками напролет, в загрязненной атмосфере и при повышенных температурах. На фото — мостовой кран на литейном производстве в процессе работы.

Управление краном

Есть три способа, с помощью которых можно оперировать мостовым краном:

  • Кабина. Специальное сооружение, как правило, закрепленное на мосту крана, в котором сконцентрированы органы управления. Бывает открытой или закрытой (застекленной). Оператор, находясь в кресле внутри кабины, обозревает сверху рабочую зону и управляет краном, следуя указаниям стропальщика.
  • Радиоуправление — этот способ появился сравнительно недавно, но резко набирает популярность. Некоторые системы позволяют управлять краном на расстоянии до 100 м. Это резко повышает безопасность и мобильность оператора.
  • Кабельный пульт. Самый простой и дешевый орган управления. В основном реализуется на однобалочных кранах.

Часто комбинируют два способа управления на случай выхода из строя одного из них.

Пути мостовых кранов

Для перемещения опорных кранов используются железнодорожные рельсы типа «Р» или специальные крановые рельсы типа «КР». Последние имеют более широкое основание, благодаря чему нагрузка от крана более равномерно распределяется по опоре. Иногда в качестве путей используют стальные бруски квадратного сечения. Рельсы устанавливают на фермы, закрепленные к стенам здания.

Подвесные краны перемещаются по двутавровым балкам, опираясь на нижнюю полку. Балки крепятся к потолочным перекрытиям здания либо на специальных эстакадах.

fb.ru

Кран-балка: понятие, устройство, виды | ТехКранМонтаж

Кран-балка: понятие, устройство, виды

Кран-балка относится к грузоподъемному оборудованию мостового типа.

Конструктивно она состоит:

  • Мост – двутавровая балка.
  • Тельфер или таль – перемещается по мосту и транспортирует груз.
  • Концевые балки с ходовыми колесами.
Достаточно часто кран-балку путают с мостовым краном. Это не совсем корректно. Да, оба устройства относятся к одному типу грузоподъемных машин, но имеют характерные отличия. Кран-балка:
  • Компактная, занимает меньше свободного пространства.
  • Простая конструкция обеспечивает быстрый монтаж кран-балки, сборку, несложное техобслуживание.
  • Грузоподъемность ограничивается 10 т.
  • Отличается доступной стоимостью.

Такие характеристики обуславливают популярность кран-балок в производственных циклах, где применять более громоздкие и дорогостоящие мостовые краны экономически нецелесообразно. Они широко используются в складских помещениях, сборочных цехах, мастерских, ремонтно-сервисных центрах и т.д. В зависимости от особенности исполнения, эксплуатация кран-балки допускается в пожаро-взрывоопасных условиях, при минусовой температуре, на улице и внутри помещений. Универсальность применения делает ее одним из наиболее эффективных средств механизации разгрузочно-погрузочных работ.

Разнообразие конструктивных решений

Все кран-балки предлагаемые сегодня на рынке разделяют на три основные группы:

  • Опорные. Данный вид отличается тем, что концевые балки с ходовыми колесами опираются на подкрановый путь, т.е. перемещаются по нему сверху. Преимущества такой конструкции заключаются в возможности устройства независимой эстакады, неограниченной протяженности рельсового пути, способностью перемещать грузы большого тоннажа.
  • Подвесные. Кран-балка передвигается по двутавровым путям «цепляясь» за них снизу. При этом сами подкрановые пути крепятся к перекрытию или фермам производственного помещения. Главное преимущество данной конструкции – увеличенная рабочая зона. Благодаря отсутствию ограничений в виде подкрановых путей, тельфер, перемещаясь по мосту, может забирать груз у самой стены для транспортировки в любую точку цеха, склада, мастерской и пр.
Подвесные двухпролетные – идеальное решение для просторных помещений. Когда требуется перекрыть большую площадь, то используют двухпролетную кран-балку. Конструктивно она не отличается от стандартного аналога, за исключением увеличенной длины моста. Чтобы снизить нагрузку и избежать деформации моста в процессе работы, помимо крайних (концевых) рельсов, монтируется еще один двутавр посередине кран-балки. Он также крепится к фермам/перекрытию и служит дополнительной опорой. В результате такая конструкция способна в разы увеличить рабочую зону при минимальных капиталовложениях.


Ручная или электрическая

Кран-балка может быть с ручным или электрическим приводом. В первом случае целесообразно использовать механизм для работы, не требующей высокой скорости транспортировки груза. Такие подъемные устройства часто встречаются в автомастерских, сборочных цехах, сервисных центрах. Ручные кран-балки значительно дешевле и проще в обслуживании.

Краны с электрическим приводом рассчитаны на интенсивную эксплуатацию, позволяют перемещать тяжелые грузы. Управление осуществляется с помощью проводных пультов или посредством радиоуправления.Последний вариант наиболее удобный и безопасный. Электрические приводы устанавливаются на механизмы: подъемного устройства, перемещения самой кран-балки, тельфера.

В «ТехКранМонтаж» можно приобрести кран-балки ручные/электрические, разной грузоподъемности, опорные, подвесные (одно или двухпролетные) и заказать монтаж оборудования в производственном помещении.

remcran.ru

балка - предназначение, описание и характеристики

Кран-балка — крановое оборудование мостового типа, используемое для осуществления разнообразных подъемно-транспортных и погрузочно-разгрузочных работ на крановых эстакадах, на складах и в промышленных цехах производственных предприятий.

Кроме того, подобная техника используется при разгрузке речных и морских судов, строительстве промышленных и гражданских построек.

Кран-балки отличаются универсальностью и относительно компактными размерами, в связи с чем их широко применяют для работ в труднодоступных для остальных видов кранов местах и в узких пролетах.

Опорная кран-балка

Кран-балки классифицируют на подвесные и опорные. Опорная кран-балка включает в себя пролетную (несущую) балку и перемещающиеся по ней электрическую таль (тельфер), пульт управления и ряд вспомогательных устройств (разнообразные захваты для подъема грузов, ограничитель грузоподъемности и т.п.) На обоих концах пролетной балки располагаются специальные «концевые» балки, используемые для передвижения тали по крановым путям. Кран-балка подобного класса приводится в работу от электрического или ручного привода.



Управляться кран-балка может как напрямую из кабины, так и снаружи, с использованием специализированной кнопочной станции. Основная область ее использования — погрузочно-разгрузочные работы малой интенсивности на складах и в промышленных цехах.

Подвесная кран-балка

Кран балка данного типа конструктивно представляет мостовой кран, с ходовыми колесами концевых балок, опирающихся на двутавры — подкрановые рельсы. Двутавры же устанавливаются в потолочных перекрытиях помещений, в которых осуществляются погрузочно-разгрузочные или подъемно-транспортные работы. Подобная техника включает в себя пролетную балку, подъемный механизм (тельфер или таль), пульт управления, ходовую каретку и вспомогательные устройство. Управляется кран-балка обычно снизу при помощи кнопочной станции.

Основными сферами ее использования являются обслуживание габаритного энергетического и металлургического оборудования, и кроме того подъем крупно- и среднегабаритных грузов на крановых эстакадах.

Главные технические характеристики кран-балок

Цикл работы как подвесной, так и опорной кран-балки содержит захват нужного груза, рабочий ход для его передвижения, выгрузку и холостой ход для возвращения к месту производства работ. Главной технической характеристикой этой техники считается предельный вес поднимаемого груза. Грузоподъемность опорных устройств — 1-10 т, подвесных устройств — 1-5 т. Другими главными характеристиками кран-балки считаются:

  • величина пролета;
  • высота подъема;
  • напряжение, частота и род рабочего тока;
  • скорость перемещения.

Пролет — рабочее пространство крана (площадь обслуживания крана). Данная величина лежит в диапазоне от 3 до 28,5 м. По данной характеристике краны разделяют на двухпролетные (пролет 7,5-12 м) и однопролетные (пролет 3-15 м). Высота подъема для подвесной кран-балки обычно составляет 6-36 м, для опорной 6-18 м (по заказу могут изготовить модели, позволяющие поднимать на 36 м).
Все кран-балки работают от трехфазного тока в 380В и 50 Гц. Подвод электричества осуществляется по гибкому кабелю. Скорость перемещения опорной кран-балки составляет 0,4-1 м/с (24-60 м/ мин.). Скорость подвесных устройств около 0,5 м/с (30 м/мин.).
Большинство современных моделей этих подъемных устройств довольно неприхотливы к условиям внешней среды и в обычном исполнении могут работать при температурах -20 — +40°С.
