Механизм переключения передач и гидроаккумулятор тракторов К-701, К-700А (Кировец)

Механизм переключения передач (рис. 28) состоит из корпуса 10, крышки 2, рейки 3 с фиксатором 4 и золотников: вала отбора мощности, слива 11, переключения передач и включения тормозов-синхронизаторов 9, а также перекидных золотников 1,7,12.



Рейка 3 связана зубчатой муфтой с золотником 9, который имеет шесть фиксированных положений. При положении рейки в 1-м крайнем заднем положении золотник подает масло в тормоза-синхронизаторы, во 2-м (на одно фиксированное положение вперед) происходит слив масла из тормозов-синхронизаторов, в 3, 4, 5, 6-м положениях масло подается соответственно в бустеры включаемых четырех передач.

Золотник слива 11 предназначен для быстрого снятия давления во фрикционах, тормозах-синхронизаторах и гидроаккумуляторе, а также для создания режима „Плавный подъезд”. Золотник также выполняет роль блокировочного устройства, т. е. не позволяет до воздействия на педаль слива включать первую передачу.

Перекидные золотники I, 7, 12 обеспечивают зарядку и разрядку гидроаккумуляторов на бустер в процессе перехода с одной передачи на другую.

Гидроаккумулятор (рис. 29) предназначен для накопления энергии масла при работе и поддержания давления в бустере фрикциона отключаемой передачи. Гидроаккумулятор состоит из корпуса 1, поршня 3, двух цилиндрических пружин 2 и крышки 4.







Рис.

28. Механизм переключения передач
I, 7, 12 — перекидные золотники; 2 — крышка; 3 — рейка; 4 фиксатор; 5 — поводок; 6 — рычаг; 8 — золотник ВОМа; 9 — золотник переключения передач и включения тормозов-синхронизаторов; 10 — корпус механизма; 11-золотник
слива; 13 защелка с упором

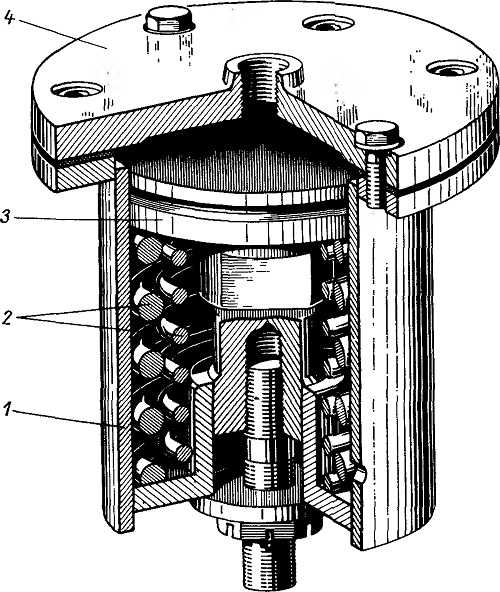

Рис. 29. Гидроаккумулятор
I-корпус; 2-пружины; 3 — поршень; 4 — крышка











Рис. 30. Схема работы механизма переключения передач

1. 2, 3 — перекидные золотники; 4 — гидроаккумулятор;
5, 6, 7, 8 — масляные полости бустеров I, II, III, IV передач; 9 — золотник слива; 10 — золотник переключения передач и тормозов-синхронизаторов; 11- золотник ВОМа













Схема работы механизма переключения передач показана на рис. 30 При включении первой передачи масло из золотника 10 (рис. 30, а) поступает одновременно в масляную полость 5 бустера первой передачи и гидроаккумулятор 4, при этом золотники 2 и 3 отсекают подачу масла в бустеры трех других передач.



При переходе с первой передачи на вторую (рис. 30, б) золотник 10, поворачиваясь, открывает путь маслу в полость бустера 6 второй передачи. В течение небольшого промежутка времени давление масла в бустере первой передачи поддерживается за счет подвода масла из гидроаккумулятора 4, т. е. фрикцион первой передачи остается включенным, пока идет заполнение бустера второй передачи. После достижения необходимого давления масла в бустере второй передачи за счет перемещения золотника 1 фрикцион первой передачи постепенно отключается (рис. 30, в). Оставшееся в бустере первой передачи масло сливается через отверстие в нажимном диске. При переключении со второй на третью и с третьей на четвертую передачи происходит аналогичный процесс, т. е. гидроаккумулятор разряжается в бустер отключаемой передачи и переключение передач происходит без разрыва потока мощности.

Для исключения случаев трогания трактора на второй, третьей или четвертой передачах в механизме переключения передач предусмотрен механизм блокировки в виде защелки 13 с упором (см. рис. 28). Педаль слива в этом случае зависает и возвращается в исходное положение после установки рычага С переключения передач в положение „Н Только при движении”.
