С 1971 года в Харькове впервые был выпущен первый трактор Т 150, который на данный момент считается одним из ветеранов среди данного класса транспорта. Сейчас этот агрегат распространен практически во всех странах постсоветского пространства. Работу трактору обеспечивает дизельный двигатель ЯМ3–236, мощность которого составляет около 170 лошадиных сил.

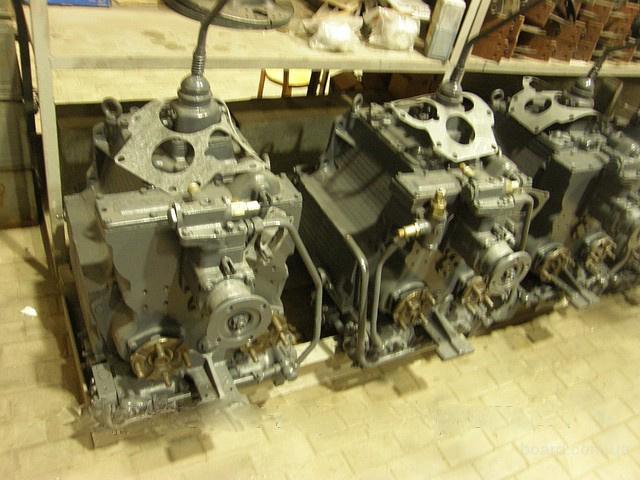

Что представляет из себя КПП на трактор Т 150
КПП представляет собой механическую коробку на гидравлическом управлении. С помощью такой конструкции коробку передач на тракторе Т 150 можно переключать прямо на ходу без разрыва мощностей двигателя. Кроме того, преимуществом такой конструкции является увеличение производительности автомобиля и экономия топлива, что очень важно при подсчете расходов на технику. Водителю намного легче управлять таким транспортом. Также в КПП расположен такой элемент, как ходоуменьшитель, позволяющий осуществлять передвижение на небольших скоростях. Это очень полезное свойство для проведения промышленных работ, т.к. при уменьшении показателей скорости растет тяга агрегата.
Переключение диапазонов
Конструкторы уместили в устройство 4 режима:
- режим с замедлением;
- рабочий;
- транспортный;
- заднего хода.
Каждый из интервалов в КПП трактора Т 150 содержит по 4 передачи и 4 муфты, расположенные на втором валу. Чтобы сменить режим, необходима остановка транспортного средства. После этого обращают внимание на шестерни, которые необходимо привести в зацепление. За счет этого произойдет старт вращения валов. Ниже приведена схема переключения передач трактора Т 150. Скорость регулируется при помощи двух рычагов: левосторонний ответственен за режимы, а правый рычаг для смены передач.
Конструкция и структура
Коробка трактора Т 150 не похожа на модели других транспортных средствах тем, что имеет два тормозных вала (в других моделях он обычно один). Каждый из валов предназначен для движителей слева и справа. С помощью такой конструкции удается менять скорость, а также тягу трактора. Кроме того, это позволяет поворачивать оборудованию в любом радиусе. Когда агрегат движется по прямой, то валы работают с одинаковой частотой. Если же необходимо сделать поворот, то один тормозит или их частота расходится.
На поверхности корпуса коробки передач трактора Т 150 находятся механизмы, позволяющие переключать ряды и включать валы с насосами. Здесь же вставляется ось, на которую надевается рычаг для коробки. Посредством силы тяги он соединяется с тормозной педалью. Подробная схема коробки передач трактора Т 150, обозначения элементов расположены ниже в статье.
Различия между КПП моделей 150 и 150К
Несмотря на схожесть в конструкции двух агрегатов, КПП Т150 имеет несколько отличий от Т 150К. Основное преимущество в том, что для переключения скоростей не нужно останавливать транспорт. Все благодаря специфическому устройству коробки, о котором было рассказано выше. В механизме сначала происходит подключение гидроподжимной муфты передачи, а затем отключается муфта, контролирующая предыдущую передачу. Таким образом, в небольшом временном промежутке происходит работа двух муфт одновременно, благодаря чему переключение неразрывно. Единственное для чего придется остановить агрегат — это для изменения режима.
Еще одно значительное изменение, которое претерпела КПП: наличие ходоуменьшителя. При этом первичный вал обладает промежуточным соединением с механизмом сцепления. Обычно спецтехника включает в себя мягкие конструкции соединений — чаще всего это прокладки из резины. Однако в конструкции коробок передач Т 150 есть составляющие из металла, поэтому в устройстве соединения жесткие.
Переключение КПП разных моделей трактора
В целом конструкции моделей разного года выпуска аналогичны друг другу. Но существует и ряд изменений, которые сказываются на том, как переключать передачи. Если владелец столкнулся с трактором, выпущенным до 1983 года, то он имеет дело со старым образцом. В новых моделях тракторов коробка передач немного другая: здесь увеличена тяга до 40 тысяч Ньютонов, она обладает усиленными подшипниками, а также специальными зубчиками. В новых версиях КПП устанавливаются скоростной редуктор.
Особенности замены масла в коробке передач
Агрегаты данного типа нуждаются в регулярной смене масла, однако не каждый владелец понимает, как правильно выбрать и залить вещество. От того, насколько часто будет проводиться замена, зависит состояние трактора и срок его эксплуатации. Специалисты рекомендуют использовать только специальные расходники и технические жидкости, которые способны обеспечить условия работы для трансмиссии. Если же нет возможности выбрать конкретные технические жидкости, то за консультацией лучше обратиться к специалисту.
Для определения количества масла в коробке необходима регулярная проверка показателя. Периодически нужно проверять уровень масла. Достаточно заглянуть в смотровое окно. Оно установлено на корпусе трансмиссии.
Относительно заливки масла в коробку специалисты рекомендуют делать замену не менее двух раз в год, даже если в коробке передач его еще достаточно. Лучше это делать в межсезонье либо, когда владелец намерен сменить фильтры.
Нужно учесть тот факт, что доливать масло в Т 150 необходимо только при работающем моторе. Завести транспорт лучше заранее — двигателю нужно дать хотя бы 5 минут времени после пуска. Уровень также контролируют через смотровое окно. Еще одна разница между двумя моделями тракторов в том, что при добавлении масла в Т 150К двигатель нужно остановить.
Специалисты советуют выбирать единое масло как для коробки, так и для редуктора с гидросистемой. Основной критерий выбора — это температурные условия. К примеру, при условиях ниже 25 градусов рекомендуют разбавить ветренным маслом АУ масло КПП в соотношении 1:2. Если у владельца нет возможности добавить зимнее, то существует альтернативный выход: 1 часть ветреного АУ добавляется к 2 частям летней технической жидкости. Такой способ лучше применять только в самом крайнем случае — специальные масла лучше защитят конструкцию от преждевременных поломок.
Давление в КПП — это еще один показатель, за которым необходимо постоянно наблюдать. Сделать это можно с помощью установленного манометра, который расположен в рабочей зоне (панели).
Настройка трансмиссии
Чтобы избежать поломок коробки передач Т 150, советуют настроить агрегат и правильно его отрегулировать. Для осуществления регулировки механизма, нужно придерживаться следующей инструкции:
- Водитель отжимает сцепление;
- Механизм трансмиссии устанавливается в правильное положение;
- Навинчивают вилку до тех пор, пока отверстие не встанет на противоположной стороне от пальца;
- Соединяют рычаг блокировочного валика и сцепление.
При правильной настройке оборудования появится возможность переключать скорости при включении сцепления. Разрешается включать механизм передач исключительно при отжатом состоянии данного механизма. Если все получилось, то последним действием закручивают гайку и зашплинтовывают палец.
Поломки и проблемы КПП. Методы устранения
КПП представляет собой достаточно простую конструкцию, которая доказала свою надежность на практике. Однако всегда есть вероятность возникновения поломки, с которой может справиться только высококвалифицированный специалист. При этом мастер должен иметь опыт работы с подобным механизмом, иначе ремонт будет выполнен некачественно, а проблема никуда не уйдет. Чаще всего владельцу трактора приходится столкнуться со следующими проблемами:
- Тяжело проходит переключение передач — скорее всего, неполадки заключается в золотнике распределителя. В этой ситуации рекомендуется промыть деталь и место ее расположения.
- Тяжело включают ряды, а педаль муфты не возвращается в первоначальное состояние. Проблема в длине тяги — ее необходимо отрегулировать.
- В момент переключения передачи снижаются обороты. Поломка заключается в распределителе. Необходимо проверить расходники — может быть изношены кольца или крышка, или порвана прокладка.
- Переключение передач сопровождается рывками. Здесь может быть несколько причин поломки: залегание перебросных клапанов или заклинило аккумулятор (необходимо его промыть).
- Передачи тяжело фиксировать. Может ослабнуть пружина фиксатора или соскочить ролик. В первом случае нужно установить фиксатор и затянуть пружину.
- На передачах давление снижается.
Дело в пропускном клапане. В этом случае нужно промыть его и фильтр КПП. Если давление повышается, то проблема также заключается в перепускном клапане (либо может быть дело в распределительном перепускном клапане).
- Неверное значение давления на манометре. В этом случае забилось отверстие дросселя или проблема в манометре (тогда он подлежит замене).
Выводы
Коробка передач трактора Т 150 — надежное и простое устройство, которое отвечает всем требованиям тяжелых работ на производственном агрегате. Эффекта удалось достичь за счет ее специфической конструкции. В случае поломок найти запчасти не составит труда, поскольку данная техника вот уже несколько лет пользуется спросом на большинстве производств. Специалисты в данной области часто имеют дело с такой моделью трактора, поэтому ремонт делается быстро и при этом стоит недорого.
Другие статьи
Смотреть
ещё
Электросхема ЗИЛ 131 цветная с описанием
30. 11.2020 11:03:00
Раздаточная коробка ЗИЛ 131. Устройство
28.11.2020 18:24:00
Схема переключения передач ЗИЛ 131
27.11.2020 12:00:00
Порядок работы цилиндров ЗИЛ 130
26.11.2020 16:30:00
Номер рамы ЗИЛ 131
26.11.2020 12:21:00
Объем масла в двигателе ЗИЛ 131
26.11.2020 03:30:00
Как поставить диск сцепления на ЗИЛ 130
25.11.2020 12:00:00
Установка ЯМЗ-236 на ЗИЛ 131
25.11.2020 04:50:00
Погрузчик на заднюю навеску трактора МТЗ
24.11.2020 12:00:00
Подбор масла «Тотал»
23.11.2020 12:00:00
Коробка трактора Т-25
23.10.2020
Рулевой механизм ЗИЛ 130
23. 10.2020
Мощность двигателя трактора МТЗ
22.10.2020
Электросхема ЗИЛ бычок
20.10.2020
Гидравлическая система трактора МТЗ
19.10.2020
Регулировка карбюратора ЗИЛ 130, 131
19.10.2020
Регулировка сцепления ЗИЛ 130
15.10.2020
Электропроводка ЗИЛ 131. Схема цветная
15.09.2020
14.09.2020
Задняя навеска на минитрактор
14.09.2020
Смотреть
ещё
Возврат к списку
Коробка передач трактора Т-150
Коробка передач трактора Т-150
На тракторе Т-150К установлена механическая четырехскоростная коробка передач с шестернями постоянного зацепления. В сочетании с двухскоростным редуктором раздаточной коробки коробка передач обеспечивает восемь скоростей движения трактора вперед и четыре скорости заднего хода.
Встроенный в коробку передач ходоуменьшитель дает восемь дополнительных замедленных скоростей для работы с безмоторным комбайном и другими сельскохозяйственными машинами. Коробка передач двухвальная с шестернями постоянного заземления.
Переключение передач осуществляется персональными гидроподжимными муфтами, которые дают возможность переключать передачи на ходу. В сочетании с перебросными клапанами и гидроаккумулятором гидравлической системы гидроподжимные муфты обеспечивают переключение передач без разрыва потока мощности, т. е. без остановки трактора.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Механизмы коробки передач установлены в чугунном картере, разделенном вертикальной перегородкой на два отсека. Передней плоскостью картер присоединен к проставочному корпусу муфты сцепления и прикреплен к нему болтами; цилиндрический буртик стакана входит в расточку проставочного корпуса муфты, за счет чего коробка центрируется относительно коленчатого вала двигателя.
Первичный и вторичный валы коробки передач вращаются на двух шариковых подшипниках каждый. Шариковые подшипники смонтированы в стальных стаканах, установленных в расточках передней стенки и промежуточной перегородки картера коробки передач. От осевых перемещений первичный и вторичный валы фиксируются за счет стопорения передних подшипников в стаканах и стаканов в расточках передней стенки картера. Осевое перемещение передних подшипников первичного и вторичного валов в стаканах ограничивается буртиками стаканов и стопорными кольцами.
Передние стаканы фиксируются своими буртиками. Буртик переднего стакана первичного вала устанавливается между передней плоскостью картера и стенкой расточки в проставочном корпусе муфты, а буртик переднего стакана вторичного вала — между передней плоскостью картера и стенкой расточки корпуса распределителя 56 гидросистемы коробки. Задние стаканы стопорятся в расточке промежуточной вертикальной перегородки картера штифтами, имеющими внутренние резьбовые отверстия для демонтажа.
Рис. 1. Коробка передач: 1, 7, 17, 24, 35, 41 и « — шарикоподшипники; 2, 3, 20 и 45 — стаканы подшипников; 4 — вал первичный; 5 —втулка сальника; 6 — сальник; 8 — кольцо уплотнительное; 9 — шестерня ведущая IV передачи; 10 — крышка верхняя; 11 и 14 — распорные втулки первичного вала; 12 — шестерня ведущая передачи; 13 — шестерня ведущая II передачи; 15 — шестерня ведущая III передачи; 16 — фильтр; 18 — распределитель перепускной; 19 и 28 — штифты стаканов; 21, 42 и 54 — гайки; 22 —колонка переключения; 23 — сапун; 25 —крышка отсека ходоуменьшителя; 26 — шестерня заднего хода: 27 — вал-шестерня раздаточной коробки; 29 — шестерня ведущая ходоуменьшителя; 30 — шлицевая втулка; 31 — шлицевая шайба; 32— болт; 33 — шестерня включения ходоуменьшителя; 34 — малая шестерня ходоуменьшителя; 36 и 38 — стопорные кольца; 37 — вал ходоуменьшителя; 39 — распорная втулка; 40 — ведомая шестерня ходоуменьшителя; 41 — магнитная пробка; «—крышка нижняя; 47 — шестерня ведомая III передачи; 48 — задняя гидроподжимная муфта; 49 — шестерня ведомая II передачи; 50 — шестерня ведомая I передачи; 51 — передняя гидроподжимная муфта; 52—шестерня водомая IV передачи; 53 — картер коробки передач; 55 — вал вторичный; 56 — распределитель гидросистемы; 57 — уплотнительное кольцо.
На переднем конце первичного вала выполнены зубчатый венец и сферический выступ. Зубчатый венец служит для соединения с ведомым валом муфты сцепления, а сферический выступ — для его центрирования. Во внутреннем центральном отверстии первичного вала проходит торсионный вал привода ВОМ, соединяющий маховик двигателя и ведущую ступицу привода в раздаточной коробке.
На шлицах первичного вала жестко установлены ведущие шестерни. Между зубчатым венцом вала и ведущей шестерней IV передачи, а также между ведущими шестернями IV и I передач и II и III передач установлены распорные втулки. Шестерни, втулки и подшипники, смонтированные на первичном валу, затянуты на нем гайкой, навинченной на его задний резьбовой конец. Гайка зафиксирована замковой шайбой. Выходной передний конец вала уплотнен резиновым сальником, установленным в расточке переднего стакана. В постоянном зацеплении с ведущими шестернями находятся ведомые шестерни, установленные на вторичном валу. Каждая ведомая шестерня вращается на двух шариковых подшипниках, установленных своими внутренними обоймами на шлицевых втулках.
На хвостовик переднего конца вторичного вала надет распределитель гидросистемы коробки передач.
Во вторичном валу просверлено пять продольных сверлений. Центральное сверление служит для подачи масла на смазку подшипников, дисков и шестерен гидроподжимных муфт. К местам смазки масло из центрального сверления подается по выходящим в него радиальным сверлениям. Количество подводимого масла дозирует дроссель, запрессованный в центральное сверление с торца вала.
Четыре периферийных продольных сверления, заглушенные с переднего торца вала пробками, служат для подачи рабочей жидкости к цилиндрам (бустерам) гидроподжимных муфт I, II, III и IV передач. Каждое из этих сверлений соединено радиальными сверлениями с одной из четырех широких кольцевых канавок, выполненных на переднем хвостовике вала. Крайняя передняя широкая канавка соединена со сверлением I передачи, следующая — со сверлением II передачи и т. д. В полость каждой широкой кольцевой канавки выходит группа отверстий в гильзе распределителя. На шейках хвостовика вала между смежными широкими канавками, а также с наружной стороны обеих крайних широких канавок выполнены по две узкие канавки, в которые установлены чугунные уплотнительные кольца. Они обеспечивают уплотнение полостей, находящихся под давлением при подаче рабочей жидкости от распределителя к вращающемуся вторичному валу. Радиальным сверлением, выходящим на наружную центрирующую поверхность вала, каждое из четырех периферийных продольных сверлений соединяется с цилиндром одной своей гидроподжимной муфты. Для совмещения этих радиальных сверлений с подводящими сверлениями в барабанах гидроподжимных муфт у выхода радиальных сверлений на шлицевых выступах вала профрезерованы продольные лунки. При этом сопрягаемые центрирующие поверхности шлицевых соединений являются уплотнениями соединения барабанов и вторичного вала.
Гидроподжимные муфты служат для замыкания свободно вращающихся ведомых шестерен на вторичном валу. Муфты попарно собраны в барабанах. На вторичном валу установлены два барабана, т. е. четыре гидроподжимные муфты. В каждом барабане выполнено по два рабочих цилиндра, в которых установлены перемещающиеся в осевом направлении поршни. Сопряжение поршень — барабан уплотнено внутренним резиновым кольцом и наружным разрезным чугунным кольцом. Пружинами поршни постоянно прижаты к стенке барабана. Пружины установлены в расточках поршня и упираются в дно расточек и упорное кольцо, удерживаемое на ступице барабана стопорным кольцом. В каждом поршне установлено по два центробежных шариковых клапана. На наружной поверхности барабана профрезеровано восемь пазов, в которые входят выступы стальных ведомых дисков. Диски отличаются от дисков тем, что к четырем их выступам — шлицам с двух сторон приклепаны пластинчатые пружины, служащие для отвода ведомых дисков от ведущих в выключенных муфтах. Диски с пружинами установлены так, чтобы пружины соприкасались только со шлицевыми выступами, имеющими пружины.
Между ведомыми дисками установлены ведущие диски с металлокерамическими накладками и внутренними шлицами, которыми они сопрягаются со шлицевыми венцами ведомых шестерен.
Набор ведущих и ведомых дисков при включении муфты замыкается упорным диском, имеющим наружные шлицевые выступы, и стопорным кольцом, установленным в кольцевой проточке барабана.
Гидроподжимные муфты I и II передач имеют по пять ведущих дисков, а муфты III и IV передач — по четыре.
В заднем отсеке картера коробки размещен ходоуменьшитель. Ведущая шестерня ходоуменьшителя находится в постоянном зацеплении с ведомой шестерней. Ведомая и малая шестерни установлены на шлицах вала, вращающегося на двух шариковых подшипниках, смонтированных в расточках промежуточной вертикальной перегородки и задней стенки картера коробки. Шестерни и подшипники затянуты на валу гайкой с упором в стопорное кольцо. Гайка фиксируется замковой пластиной. С помощью стопорного кольца, установленного в канавке наружной обоймы заднего подшипника и зажимаемого между задней стенкой картера коробки передач и передней стенкой картера раздаточной коробки, вал фиксируется от осевых перемещений.
Рис. 2. Гидроподжимная муфта в сборе: 1 — клапан; 2, 6 — кольцо стопорное; 3 —диск упорный; 4 — кольцо уплотнительное резиновое; 5, 15— шестерня; 7 — втулка нажимная; 8, 9— пружина; 10— поршень; 11 — кольцо уплотнительное чугунное; 12, 13, 14 — диск; 16, 17 — втулки.

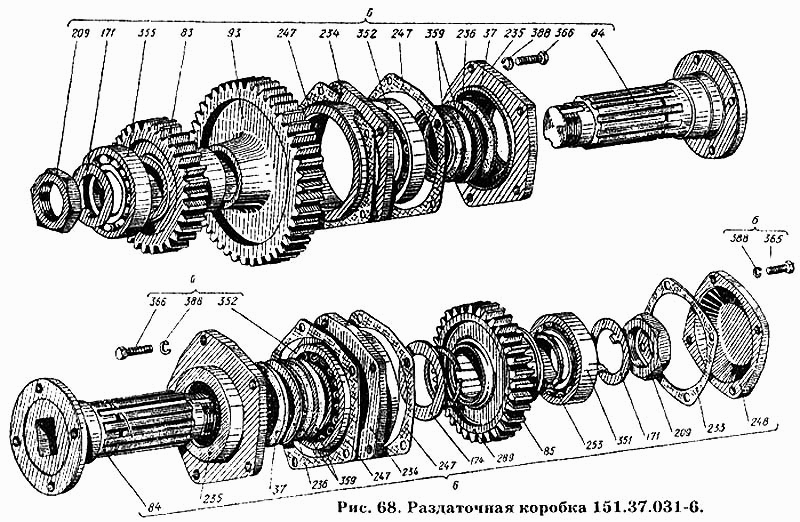

Вращение от вторичного вала коробки передач к первичному валу раздаточной коробки передается через шестерни ходоуменьшителя.
В верхней части отсека ходоуменьшителя на шлицах вала-шестерни раздаточной коробки установлена подвижная шестерня заднего хода. При перемещении шестерни вперед она входит в зацепление с ведомой шестерней ходоуменьшителя, включая передачу заднего хода. Вращение от вторичного вала коробки передач через шестерни передается валу-шестерне раздаточной коробки и от него к валам привода мостов.
В заднем положении шестерни передача заднего хода выключена. К верхней плоскости картера коробки передач закреплены верхняя крышка и крышка отсека ходоуменьшителя. На верхней крышке установлены фильтр и перепускной распределитель гидросистемы коробки передач. На крышке отсека ходоуменьшителя крепится колонка переключения рядов, заднего хода и ходоуменьшителя, а также ввернут сапун коробки передач. К нижней плоскости прикреплена нижняя крышка с магнитной пробкой для выпуска масла. К фланцу правой стенки картера прикреплен гидроаккумулятор.
