Ковочный пневматический молот МА4129 (М 4129) используют для формообразования промежуточных заготовок из чугуна, кованого железа, стальных сплавов, цветных металлов и их производных. Оборудование обрабатывает каждую поступающую заготовку под давлением согласно технологии горячей объемной штамповки. Это позволяет получать высококачественные изделия практически любой формы.

Связь с ведущим специалистом
8 800 333-81-63

Получить коммерческое предложение Оставьте ваш номер телефона и получите коммерческое предложение в течение дня.

• Описание
• Характеристики
• Преимущества

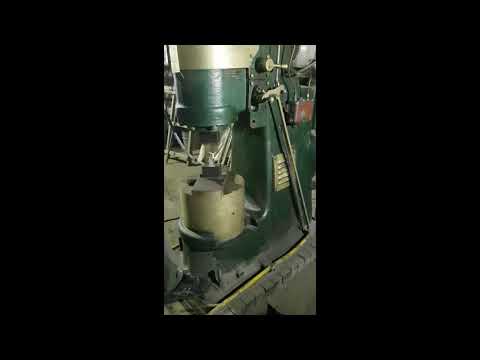

• Видео

Конструкционное решение оборудования гарантирует долговечность и надежность станка даже при продолжительной и напряженной работе, а форма узловых частей агрегата позволяет проводить оперативный монтаж-демонтаж для ремонта и текущего технического обслуживания. За мощность ударов отвечают распределяющие воздушные потоки, надежно настроенные системы, а также возможность управления штамповочным процессом со стороны оператора. Система централизованной смазки поддерживает работоспособность и безотказность оборудования в течение всего эксплуатационного периода.

Станок МА4129 (М 4129) — пневматический ковочный молот — не используют для работы в закрытых штампах по причине интенсивности и мощности производимых ударов, которые оказывают разрушительное воздействие на работу отдельных узлов агрегата: бабы, буксы, станины.

Модельный ряд	Вес падающих частей, кг
Молот пневматический модель МА4129	80
Молот пневматический модель МА4132	160
Молот пневматический модель МА4134	250
Молот пневматический модель МА4136	400
Молот пневматический модель МА4140	1000

• Гарантия 12 месяцев
• Ремонтная база
  Россия и СНГ
• Доставка запчастей
  5-15 дней
• Срок службы
  10-20 лет

Реальный внешний вид может немного отличаться от изображенного на страницах сайта. Возможны изменения технических характеристик товара в зависимости от модификации. Информация на данном сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

Наименование параметра	Данные
Номинальный вес падающих частей, кг	80
Число ударов бойка в минуту	210
Кинетическая энергия падающих частей при ударе, кгс/м	140
Оптимальное проковываемое сечение заготовки, мм:
круг	80
квадрат	60
Расстояние от оси бабы до станины (вылет), мм	300
Размеры зеркала бойков, мм	130×63
Ход бабы (наибольший), мм	385
Мощность, кВт	7,5
Масса, кг	3100
Габаритные размеры, мм	1566×790×1900

Преимущества ковочных молотов модели МА4129 (М 4129):

• высокая рабочая мощность;
• простота управления и настройки;
• возможность управлять силой удара для получения высокоточного результата;
• использование почти полного температурного запаса поковок благодаря интенсивности ударной нагрузки;
• удобство работы за счет трехсторонней доступности оборудования;
• низкие требования к уходу и внешним условиям эксплуатации.

Все видео

Гарантия

Сервис

Доставка

Запчасти

Получить консультацию

СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ

Молот кузнечный МА 4129

• Молот кузнечный «МА-4129»
  • Конструкция молота
  • Принцип действия кузнечного молота
  • Технические параметры
  • Технология эксплуатации кузнечного молота
  • Достоинства кузнечного молота

Молот кузнечный «МА-4129» предназначен для выполнения пластической деформации нагретых заготовок в процессе ковочных работ. На нём можно выполнять следующие операции:

• вытяжка;
• осадка;
• гибка;
• пробивание или прошивание отверстий;
• рубки.

Конструкция молота

Молот «МА-4129» имеет литой корпус из стали и чугуна, который надежно предохраняет внутренние узлы станка от повреждений и попадания пыли и мусора.

Схема пневматического кузнечного молота «МА-4129А» представлена на рисунке.

Узлы ковочного молота «МА-4129А»:

1. Станина — МА4129А-11-001СБ;

2. Привод — МА4129-21-001СБ;

3. Управление — МА4129-41-001СБ;

4. Ограждение — МА4129-71-001СБ;

5. Маслопровод — МА4129-81-001СБ;

6. Электрооборудование — МА4129-91-001СБ.

Кузнечный молот состоит из следующих функциональных узлов:

• электрическое оборудование;
• станина;
• ограждение;
• система маслопровода;
• механизм привода;
• падающие части:
  • баба;
  • верхний подвижный боек;
  • шток;
  • поршень;
• шабот с зафиксированным на нём нижним неподвижным бойком (на него устанавливается обрабатываемая заготовка).

Принцип действия кузнечного молота

Пневматический кузнечный молот «МА-4129» имеет два цилиндра: компрессионный и рабочий. Поршень компрессорного цилиндра соединён с электродвигателем посредством:

• кривошипно-шатунного механизма с шатуном;
• редуктора;
• клиноременной передачи.

Поршень рабочего цилиндра соединяется с бабой (она является его частью).
Кривошипно-шатунный механизм, который получает движение от электродвигателя через клиноременную передачу, сообщает возвратно-поступательное движение поршню компрессора. Компрессорный и рабочий цилиндры молота соединены друг с другом каналами. Взаимосвязь цилиндров и контакт с атмосферой осуществляется посредством кранов. Управление этими регуляторами осуществляется педалью или рукояткой управления.

Сжатый воздух, попадая через каналы в рабочий цилиндр «в», приводит в движение бабу «а», которая наносит через равные промежутки времени удары по заготовке.

Технические параметры

Технические параметры пневматического кузнечного молота «МА-4129А» представлены в таблице.

Наименование параметра, размерность	Величина параметра
Энергия удара, кДж, не менее	1,55
Номинальная масса падающих частей, кг	80
Частота ударов в минуту	220±10%
Размеры зеркала бойков длина/ширина, мм	130±0,5/63±0,37
Габаритные размеры молота в плане ширина/длина, мм	830±10/1560±20
Наибольшая высота над уровнем пола, мм	1900±25
Масса молота в сборе, кг	3190
Частота тока, Гц	50
Мощность эл. двигателя, кВт	5,5
Напряжение питающей сети, В	220/380

Технология эксплуатации кузнечного молота

Ковка на пневматическом кузнечном молоте «МА-4129А» представляет собой высокотемпературную обработку различных металлов, которые нагреваются до своей ковочной температуры, °С:

• железо 800…1250;
• медь 650…1000;
• титан 900…1690;
• алюминиевые сплавы 400…480.

Универсальность и надежность кузнечного ковочного молота «МА-4129» дают возможность использовать его в кузнечных цехах на предприятиях современного машиностроения самого разного профиля в единичном и серийном производстве. Рассматриваемое оборудование не рекомендуется использовать для штамповки в закрытом штампе. Связано это с тем, что возможно разрушение станины молота или буксы, вызванное эксцентричными и жесткими ударами.

Достоинства кузнечного молота

Пневматический кузнечный молот «МА-4129А» имеет следующие достоинства:

• простое управление;
• возможность регулировки энергии (силы) удара;
• хорошие энергетические показатели;
• большое количество наносимых за минуту ударов. Это позволяет максимально использовать энергию нагрева заготовки;
• открытая рабочая зона позволяет работать на ковочном молоте «МА-4129» с трех сторон;
• не нуждается в сложном уходе;
• простые эксплуатация и обслуживание;
• устойчивая конструкция станины.
