Ковочная машина: Горизонтально-ковочные машины для штамповки (ГКМ)

Содержание

Ковочные машины | это… Что такое Ковочные машины?

Толкование

Ковочные машины

        группа машин для обработки металлов давлением (См. Обработка металлов давлением) — ковкой и штампованием. Основные виды К. м.: горизонтально-, вертикально- и ротационно-ковочные машины, ковочные вальцы.

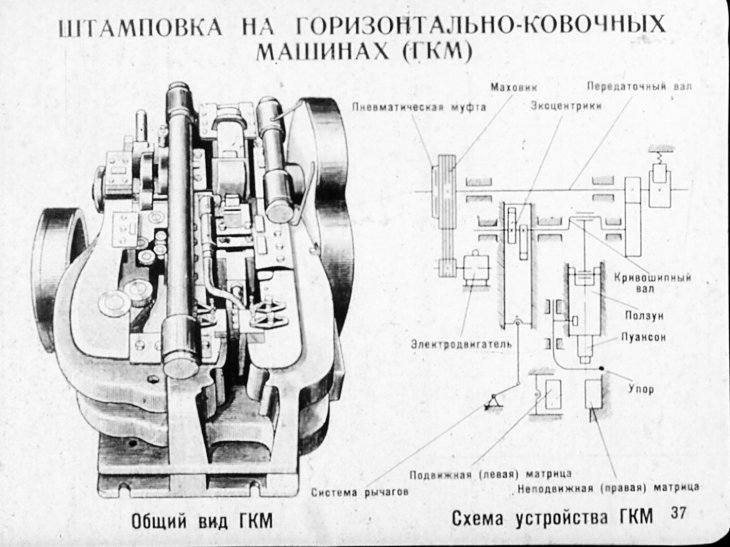

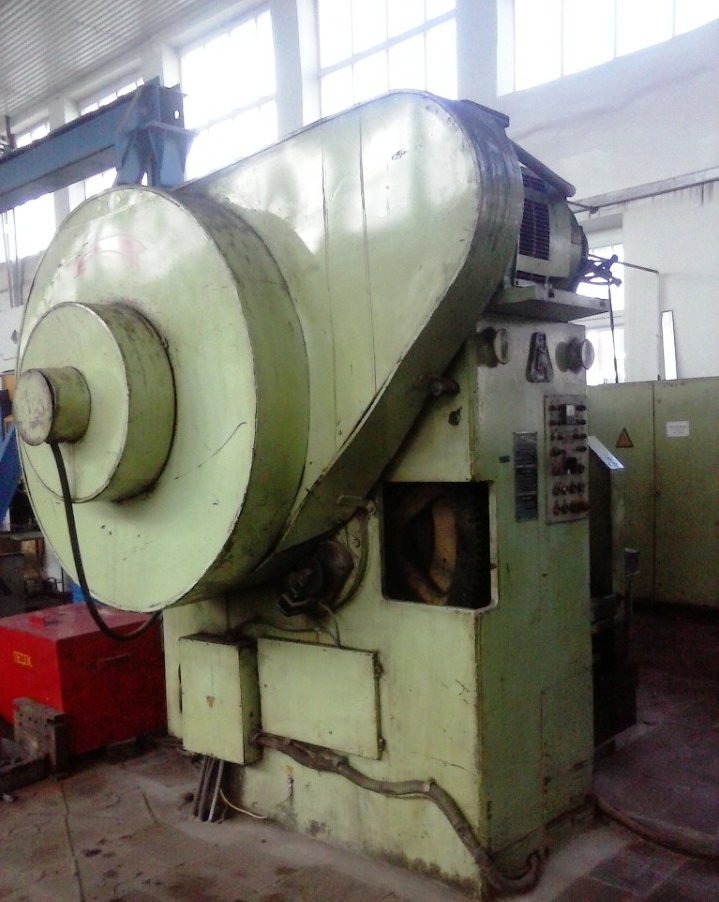

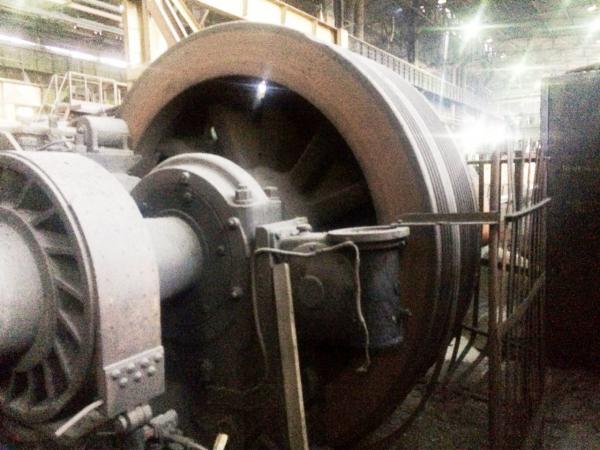

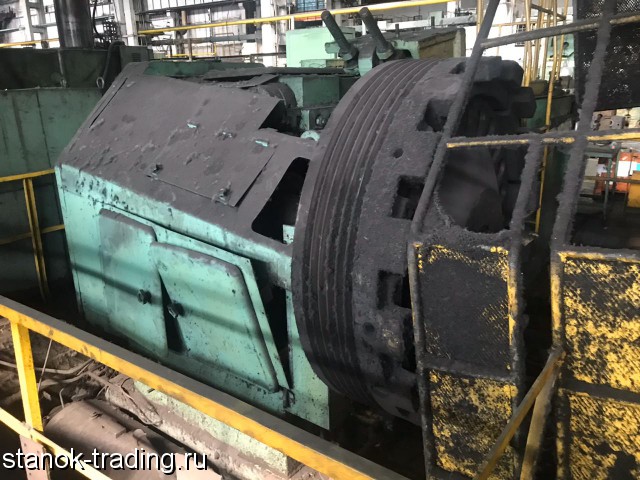

         Горизонтально-ковочные машины (См. Горизонтально-ковочная машина) (движение рабочего органа горизонтальное) предназначены для горячего безоблойного штампования (См. Безоблойное штампование) заготовок из прутка. Рабочий орган жестко связан с кривошипным механизмом, движение вспомогательных органов осуществляется рычажно-кулачковым механизмом. В отличие от горизонтально-ковочных машин и др. кривошипных машин, приводной вал вертикально- и ротационно-ковочных машин не связан жестко с ползуном, на котором укреплен рабочий инструмент.

Вертикально-ковочные машины (рабочий инструмент перемещается вертикально) предназначены для получения мелких поковок — заготовок ножей, крючков, зубил (с нагревом их один раз) и более крупных изделий — заготовок ходовых винтов, топоров и др. с неоднократным нагревом их в процессе обработки. На этих машинах осуществляют основные операции ковки: протяжку, обжимку, обкатку и др. — последовательно. Особенностью конструкции вертикально-ковочных машин является передача вращения от эксцентрикового вала ползуну через промежуточную деталь — мотыль. Ползун постоянно прижат к мотылю пружинами, усилие которых преодолевается при рабочем ходе и под действием которых ползун возвращается в исходное положение после завершения рабочего хода. Машины могут иметь до 6 ползунов и производить 800 ударов в минуту. Ротационно-ковочные машины (рабочий орган совершает вращение вместе с инструментом) предназначены для обжимки и вытяжки (См. Вытяжка) изделий, имеющих обычно форму тел вращения (см. Ротационная ковка).
Промежуточной деталью, передающей движение от приводного вала ползуну, является цилиндрическая обойма, по наружной окружности которой расположены ролики, а внутри — шпиндель с радиальными пазами. Ползуны со штампами находятся в пазах шпинделя. Ротационные К. м. могут быть двух типов: с неподвижной обоймой и вращающимся шпинделем и с неподвижным шпинделем и вращающейся обоймой. Машины с 10 роликами при частоте вращения шпинделя или обоймы 500 об/мин могут производить до 2500 ударов в минуту (кривошипный пресс-автомат производит до 700 ходов в минуту). Ковочные вальцы занимают промежуточное положение между кузнечными машинами и прокатными станами и позволяют повысить производительность в 10 раз по сравнению со штамповочными кузнечными машинами.

         Широко распространены горизонтально-ковочные машины, как наиболее производительные и универсальные, позволяющие изготовлять разнообразные поковки сложной конфигурации с высокой точностью размеров и чистотой поверхности.

         Лит.: Дин И. М., Изготовление поковок на специальных машинах, М. — Л., 1958; Залесский В. И., Оборудование кузнечно-прессовых цехов, М., 1964.

         В. П. Линц.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

Игры ⚽ Нужна курсовая?

  • Ковочные вальцы
  • Ковпак Сидор Артемьевич

Полезное

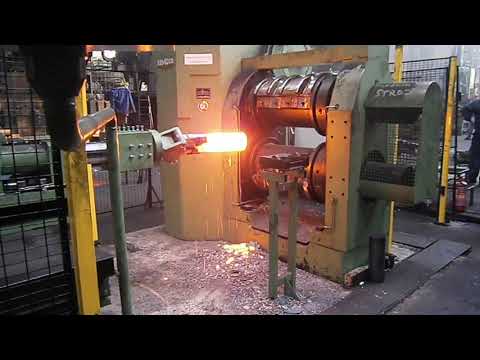

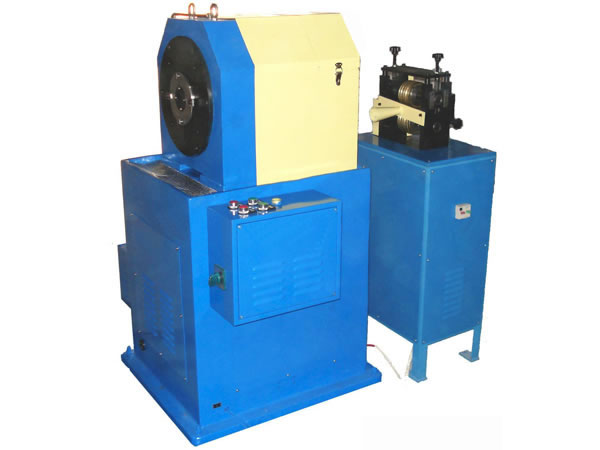

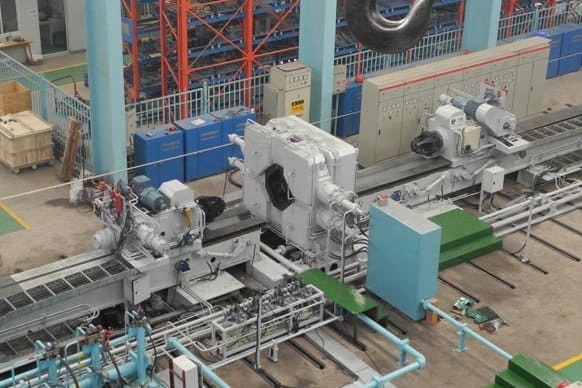

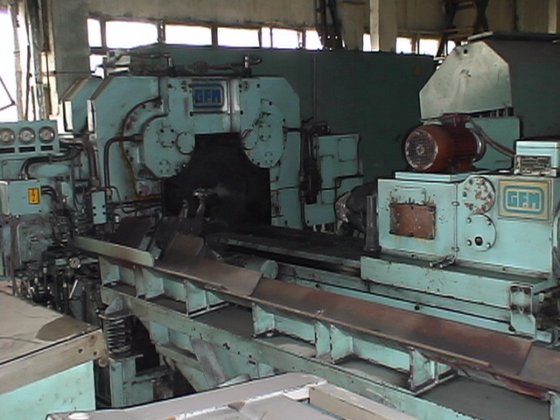

Радиально ковочная машина

На разных стадиях промышленного производства всевозможных видов промышленной деятельности нередко используется такое оборудования, как радиально ковочная машина. Данное оборудование чаще всего используется в машиностроительной деятельности, на металлургических комбинатах и во множестве других промышленных сферах.


Характеристики радиально ковочной машины


Как правило, основным назначением радиально-ковочной машины является ковка и изготовление заготовок, а именно валов определенного диаметра и размера.

Наиболее часто на данном оборудовании изготавливают заготовки, диаметр которых варьируется от шестидесяти до ста пятидесяти миллиметров, а так же длиной до тысячи двууста миллиметров.


Производительность такого оборудования является достаточно высокой и может достигать порядка двести-триста тысяч заготовок за год работы радиально ковочной машины. Данное оборудование является довольно дорогостоящим и его использования должно быть действительно обоснованным. Как правило, данное оборудование используется для обработки конкретных видов заготовок, для того, что бы каждый раз не переналаживать оборудование под обработку той или иной детали.





Принцип работы данного оборудования выглядит следующим образом. Изначально заготовка подвергается нагреванию, для обеспечения большей пластичности и податливости ее во время проведения работы. Нагрев заготовки происходит в специальном нагревателе индукционного типа. После завершения нагрева заготовки, посредством специального устройства заготовка выдается на рольганг, а далее с помощью специального захватного устройства выдается на машину ковки.

Заготовку зажимаются при помощи специального захвата, и она далее поступает в зону работы бойков ковочного типа.


Посредством того, что машина работает в автоматическом режиме, по непосредственно заданной программе, бойки начинают осуществлять механические движения, которые и производят ковку заготовки. Само захватное устройство при этом непрерывно производит вращение заготовки, для равномерного поступления движения на нее. Во время прохождения операций с бойками, заготовка меняет свои свойства и происходит ее деформация.


Устройство радиально ковочной машины







Конструктивно данная радиально ковочная машина выглядит следующим образом. Основными рабочими элементами являются такие части машины как электрический двигатель, от которого и происходит работа всей машины. Основным рабочим инструментом машины является вал, эксцентриковая букса. Механические работы выполняются таким устройством, как шатун, на котором укреплены бойки. Важным элементом являются так же копирные барабаны, которые представляют собой основную часть автоматики радиально ковочной машины.


В машине имеются дополнительные элементы автоматической системы, которые отвечают за самостоятельную смазку устройства, тогда когда этого требует необходимость. Так же ковочная машина данного типа оснащается таким дополнительным оборудованием, которое производит подачу горячей заготовки после индукционных печей на ковку.


Радиально ковочные машины способны так же к обработке холодных заготовок, однако при такой обработке на поверхности деталей может оставаться шероховатость, которая в некоторых случаях все же является допустимой.


Данное оборудование на сегодняшний день является полностью модифицированным и отвечает последним требованиям производства, однако и стоимость такого оборудования является достаточно высокой. Вся работа на радиально ковочной машине производится автоматически, поэтому затраты на рабочую силу в данном случае минимизированы.

Молоты и прессы для ковки в закрытых штампах, молотковый пресс и манипулятор с открытым штампом, станок для производства стальных шаров, клепальный станок, брикетный станок для металлолома

ГЛАВНАЯ > Продукты

Кузнечно-штамповочная машина

Электрический винтовой пресс (J58K)
Электрический винтовой пресс

— это своего рода кузнечная машина с широкими возможностями применения, простая конструкция, небольшой объем, короткая система привода, удобная работа, безопасная работа и низкие эксплуатационные расходы.

Гидравлический ковочный молот с ЧПУ (C92K)
Полностью гидравлический штамповочный молот с ЧПУ

представляет собой программно-управляемую энергию удара и процесс, он широко применяется в автомобильных поковках, мотоциклетных поковках, аппаратных поковках, заготовках для ручных инструментов, посуде из нержавеющей стали и авиационных поковках.

Полностью гидравлический кузнечно-штамповочный молот (C86Y)
Гидравлический штамповочный молот

имеет полностью гидравлический привод без газа. Полностью гидравлический ковочный молот с закрытым штампом используется для ковки в закрытом штампе

Головка гидравлического кузнечного молота (C86YT)

Гидравлическая силовая головка подходит для преобразования парового молота, кузнечного молота с воздушным компрессором. Это принесет больше преимуществ: меньше инвестиций и энергии при эксплуатации, высокая эффективность.

Машина открытой штамповки

Полностью гидравлический кузнечно-штамповочный молот (C66Y)
Полностью гидравлический кузнечно-штамповочный молот серии

C66Y представляет собой кузнечно-штамповочный молот с полностью гидравлическим приводом, существует однорычажный, арочный, мостовой и т. Д. Тип конструкции. Принцип системы заключается в том, что нижняя камера поршня штока молотка соединяется с высоким давлением

.

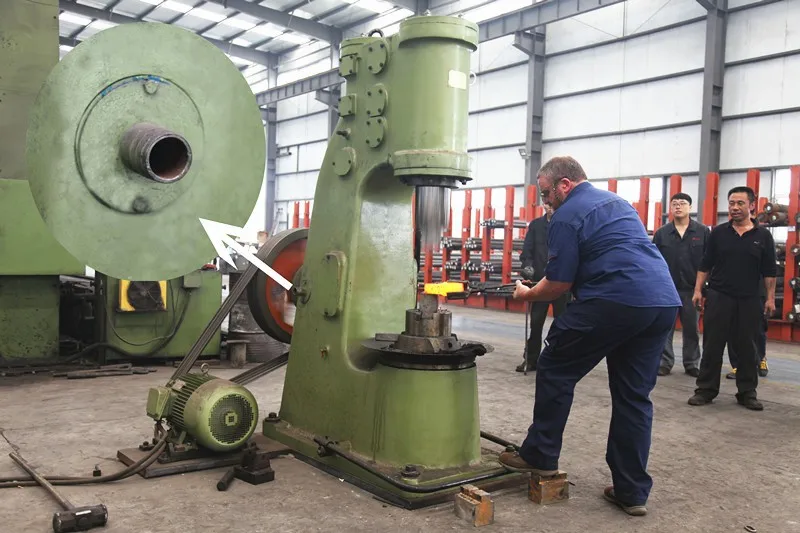

Пневматический кузнечный молот / силовой кузнечный молот (C41)

Наши пневматические кузнечные молоты от 9 до 110 кг широко используются кузнецами для художественной ковки, от 150 до 2000 кг широко используются в промышленной ковке

Гидравлический кузнечно-штамповочный молот типа C (C61Y)
Электрогидравлический ковочный молот с одной рукой серии

C61 представляет собой ковочный молот с открытой штамповкой, в котором используется гидравлический привод азота под давлением. Верхняя камера поршня ударного штока заполнена азотом, нижняя камера заполнена гидравлическим маслом. Он может реализовать попадание с помощью controllin

Гидравлический пресс открытой штамповки (Y13)

Гидравлический пресс свободной ковки представляет собой полностью гидравлическое кузнечное оборудование, которое использует гидравлическое давление для передачи энергии. Он в основном используется для ковки легированной стали, нержавеющей стали, высоколегированной стали и других металлов. Он может реализовать высокоскоростной

Машина для производства стальных шариков

Машина косой прокатки для измельчения шаров (ZQ)

Автоматическая линия косой прокатки стальных шариков без вмешательства человека, автоматическое производство, обеспечивающее стабильность качества стальных шариков. Этот производственный процесс линии способствует защите окружающей среды, экономии энергии, но высокой эффективности.

Пневматический кузнечный молот Кузнечные шары
Шарики из кованой стали

широко используются в крупных шахтах, золоте, меди, оксиде алюминия, железной руде, алюминии, бесцветных цветных металлах, металле, неметаллических минералах, редких металлах, драгоценных металлах, металлургической добыче, цементе, строительных материалах, тепловой энергии. , эт

Решение для ковочной линии

автоматическая линия по производству гаек

Автоматическая линия по производству гаек может эффективно выполнять подачу, нагрев и транспортировку между каждой станцией ковки и прессования заготовки,

Устройство для удаления накипи

Окалина, образующаяся на поверхности заготовки в процессе нагрева, удаляется перед производством поковки. Использование болтов для регулировки положения и замены шабера может быть широко адаптировано к различным формам и размерам заготовки.

Многофункциональная пресс-форма для предварительного напряжения

Штамповочная рама Prestress может быть установлена ​​на фрикционном прессе, электрическом винтовом прессе и высокоэнергетическом винтовом прессе, его конструкция отличается большой универсальностью и универсальностью (при обычном использовании кругов и прямоугольников, фрикционного винтового пресса и электрического, высокого эне

Автоматическая машина для распыления графита

Автоматическая машина для распыления графита может заменить ручной пистолет рабочих. В реальном производстве, на основании отсутствия дополнительного источника питания

Помощник по ковке

Кольцепрокатный станок с ЧПУ (D53K-горизонтальный)
Кольцепрокатный станок серии

D53k (горизонтальный) подходит для производства колец от 1000 мм до 12000 мм.

Кольцепрокатный станок (D51-вертикальный)
Кольцепрокатный станок вертикального типа серии

D51 широко используется в производстве наружного кольца подшипника, заготовки зубчатого колеса, фланца трубопровода, фланца приварной шейки в области машиностроения, поездов, кораблей, нефти и химикатов, аэрокосмической, атомной энергии, ветра ge

Станок для резки заготовок

Машина для резки заготовок (машина для резки заготовок) представляет собой разновидность машины для холодной резки, которая используется для резки стального прутка для производственной линии штамповки в закрытых штампах

Отвертка для ключа/клина

Ключевой забойный молоток представляет собой забойный молоток с пневматическим приводом, в котором ударная головка выполняет быстрое ударное движение с соответствующей применимой энергией удара. Ключевой ключ Anyang устанавливается на вилы вилочного погрузчика для выбивания клиньев.

Автоматическая ковочная машина (ZGD)
Автоматическая ковочная машина серии

ZGD в основном используется для предварительной штамповки поковок в закрытых штампах, а также для формовки конечных поковок.

Машина для удаления накипи

Машина для очистки от кованых оксидных отложений использует принцип дефосфорации водой под высоким давлением с давлением воды 2 МПа, профессионально удаляет и собирает кованые оксидные отложения и решает такие проблемы, как дефекты, вызванные оксидными отложениями.

Ковочный манипулятор и зарядное устройство

Ковочный манипулятор с ЧПУ
Ковочный манипулятор с ЧПУ

имеет полностью гидравлический привод с функцией бокового смещения, которым можно управлять в ручном, полуавтоматическом, автоматическом режимах, он может подключаться к гидравлическому прессу свободной ковки через цифровой вход для реализации операции навески. Используется для зажима

Ковочный манипулятор рамного типа

Ковочный манипулятор рамного типа включает в себя манипулятор поступательного движения и манипулятор вращательного движения. Действия манипулятора с поступательным движением рамного типа включают перемещение манипулятора, передняя и задняя стороны прижимного стержня перемещаются вверх и вниз, c

Мобильный зарядный манипулятор для ковки

Основные мобильные манипуляторы используются для загрузки и загрузки заготовок, а также используются для транспортировки заготовок. Этот мобильный загрузочно-загрузочный манипулятор может загружать заготовки с земли, загружать их в печь

Зарядный манипулятор ZHJ с рельсовым креплением

Кузнечно-штамповочное устройство представляет собой механико-гидравлическую машину смешанного типа, предназначенную для транспортировки дисков и колец холодных и горячих слитков на заводах свободной ковки, кольцевых мельницах, блюмингах и подобных работах. По типам манипулятивной заготовки их

Машина для переработки металлолома

Пресс для брикетирования металлической стружки (Y83)

Брикетировочный пресс для металлического лома может прессовать различные виды стружки, такие как чугун, алюминий, медь, магний, титан, молибден и т. д., в блоки высокой плотности без каких-либо добавок

Пакетировочный пресс для металлолома (Y81)
Гидравлический пакетировочный пресс для металла серии

Y8I в основном используется для сжатия плиток, разбросанных по пластику, черных и цветных металлических пластин и катанки в определенный блок формы в холодном состоянии. Очень удобен при транспортировке и плавке

Кузнечное оборудование

Силовой молот Аньян для кузнеца

Power Hammer от Anyang AFP с более легкими точками смазки, конструкцией с ключом, модифицированным клапаном для управления на нижнем конце, большей массой наковальни, более глубоким горлом, модернизированной системой смазки и т. д. Преимущества.

Гидравлический пресс Anyang для кузнеца
Небольшие гидравлические прессы

, предназначенные для кузнецов, кузнецов и мелкого промышленного сектора.

Письмо-разъяснение от AFP-Anyang Forging Press

Anyang Power Hammer производится в Китае, первоначальным производителем являются Anyang Forging Press Machinery Industry Co., Ltd и Anyang Forging Press Numerical Control Equipment Co., Ltd, которые являются материнской и дочерней компаниями Anyang Forging Press Group.

История Anyang ST Power Hammer
Почему компания Anyang Jiahua была закрыта?

1. Решение об административном штрафе, вынесенное Администрацией по надзору за рынком города Аньян в отношении прессы подделки Аньяна Цзяхуа Машиностроение Co. , Ltd. 2. Декларация компании Anyang Jiahua Forging Press Machinery Manufacturing Co., Ltd

Гидравлический клепальный станок

4022.00 — Наладчики кузнечных машин, операторы и тендеры по металлу и пластмассе

Настройка, эксплуатация или обслуживание кузнечных станков для сужения, придания формы или формирования металлических или пластиковых деталей.

Образец заявленных должностей: Кузнец, оператор холодной жатки, оператор кузнечного пресса, оператор кузнечного пресса, кузнец, оператор молота, оператор наладки жатки, оператор станка, техник-технолог, техник по наладке

Вы покинете O*NET OnLine, чтобы посетить наш дочерний сайт My Next Move. Вы можете вернуться, нажав кнопку Назад в браузере или выбрав «O*NET OnLine» из Меню O*NET Sites внизу любой страницы в My Next Move.

Вы покинете O*NET OnLine, чтобы посетить наш дочерний сайт My Next Move for Veterans. Вы можете вернуться, нажав кнопку Назад в браузере или выбрав «O*NET OnLine» в меню O*NET Sites в нижней части любой страницы раздела «Мой следующий шаг для ветеранов».

Saldrá de O*NET OnLine для посещения нашего филиала Mi Próximo Paso. Puede regresar usando el botón Atrás в навигаторе, или eligiendo «O*NET OnLine» в эль-меню Sitios O*NET в нижней части страницы cualquier в Mi Proximo Paso.

Трудовая деятельность

  • Управление машинами и процессами — Использование либо механизмов управления, либо прямой физической активности для управления машинами или процессами (за исключением компьютеров или транспортных средств).

  • Получение информации — Наблюдение, получение и иное получение информации из всех соответствующих источников.

  • Общение с руководителями, коллегами или подчиненными — Предоставление информации руководителям, коллегам и подчиненным по телефону, в письменной форме, по электронной почте или лично.

  • Обращение с предметами и их перемещение — Использование рук и рук при перемещении, установке, размещении и перемещении материалов, а также манипулировании вещами.

  • Идентификация объектов, действий и событий — Идентификация информации путем классификации, оценки, распознавания различий или сходств и обнаружения изменений в обстоятельствах или событиях.

  • Выполнение общих физических упражнений — Выполнение физических действий, требующих значительного использования рук и ног и движений всего тела, таких как лазание, поднятие тяжестей, балансирование, ходьба, наклоны и работа с материалами.

  • Мониторинг процессов, материалов или окружения — Мониторинг и анализ информации из материалов, событий или окружающей среды для обнаружения или оценки проблем.

  • Проверка оборудования, конструкций или материалов — Проверка оборудования, конструкций или материалов для выявления причин ошибок или других проблем или дефектов.

  • Эксплуатационные транспортные средства, механизированные устройства или оборудование — Движение, маневрирование, навигация или управление транспортными средствами или механизированным оборудованием, таким как вилочные погрузчики, пассажирские транспортные средства, самолеты или плавсредства.

  • Принятие решений и решение проблем — Анализ информации и оценка результатов для выбора наилучшего решения и решения проблем.

  • Оценка качества объектов, услуг или людей — Оценка ценности, важности или качества вещей или людей.

  • Креативное мышление — Разработка, проектирование или создание новых приложений, идей, отношений, систем или продуктов, включая творческий вклад.

  • Оценка информации для определения соответствия стандартам — Использование соответствующей информации и индивидуальных суждений для определения того, соответствуют ли события или процессы законам, правилам или стандартам.

  • Ремонт и техническое обслуживание механического оборудования — Обслуживание, ремонт, регулировка и испытание машин, устройств, движущихся частей и оборудования, которые работают преимущественно на основе механических (не электронных) принципов.

  • Обновление и использование релевантных знаний — Постоянное техническое обновление и применение новых знаний в своей работе.

  • Подготовка и обучение других — Выявление образовательных потребностей других, разработка формальных образовательных или обучающих программ или классов, а также обучение или инструктирование других.

  • Организация, планирование и расстановка приоритетов в работе — Разработка конкретных целей и планов для расстановки приоритетов, организации и выполнения вашей работы.

  • Документирование/запись информации — Ввод, расшифровка, запись, хранение или ведение информации в письменной или электронной/магнитной форме.

  • Установление и поддержание межличностных отношений — Развитие конструктивных и совместных рабочих отношений с другими и поддержание их с течением времени.

  • Обработка информации — Сбор, кодирование, категоризация, расчет, табулирование, аудит или проверка информации или данных.

  • Работа с компьютерами — Использование компьютеров и компьютерных систем (включая аппаратное и программное обеспечение) для программирования, написания программного обеспечения, настройки функций, ввода данных или обработки информации.

  • Коучинг и развитие других — Выявление потребностей других в развитии и обучение, наставничество или иная помощь другим в улучшении их знаний или навыков.

вернуться к началу

Подробная рабочая деятельность

  • Изучите чертежи или другие инструкции, чтобы определить требования к настройке оборудования.

  • Маневрировать заготовками в оборудовании во время производства.

  • Измерение размеров готовых изделий или заготовок для проверки соответствия спецификациям.

  • Эксплуатация оборудования для формовки металла или пластика.

  • Управление режущим оборудованием.

  • Установка приспособлений или инструментов на производственное оборудование.

  • Снимите аксессуары, инструменты или другие детали с оборудования.

  • Проведение пробных запусков производственного оборудования.

  • Обмен информацией с коллегами.

  • Обрезать лишний материал с заготовок.

  • Обслуживание производственного или технологического оборудования.

  • Ремонт производственного оборудования или инструментов.

  • Замените изношенные компоненты оборудования.

  • Выберите производственное оборудование в соответствии со спецификациями продукта.

  • Набор направляющих для оборудования, упоров, распорок или других приспособлений.

  • Управление шлифовальным оборудованием.

  • Затачивание режущих или шлифовальных инструментов.

Поиск профессий, связанных с несколькими подробными видами деятельности
