Проекты домов и коттеджей бесплатно чертежи и фото

Сооружение домов без специальной технической документации может привести к неприятностям. С одной стороны, без точных расчетов невозможно получить прочную конструкцию с должными показателями безопасности и теплопроводности. С другой стороны, строительство без проекта – нарушение закона. Дальше рассмотрим примеры, какие могут быть созданы проекты домов и коттеджей, приведем их чертежи и в коротко опишем особенности каждого.

Проекты и чертежи домов (коттеджей)

Проекты домов: одноэтажное сооружение с мансардой



Основные показатели сооружения:

  • Количество этажей: 1.
  • Наличие мансарды: да.
  • Общая площадь застройки: 155 м2.
  • Размерные показатели: 12.1 на 9.3 м.
  • Непосредственная S застройки: 102 м2.

Особенности конструкции:

  • Буронабивное основание с ростверком.
  • Многоскатная крыша, сооруженная из бруса и покрытая металлочерепицей.
  • Полы сооружаются из шпунтованной доски шириной 0.4 см.
  • Что касается мансарды, то ее потолки предусмотрено подшивать по стропилам.
  • Окна изготавливаются индивидуально под конкретные проекты домов.
  • Для сооружения стен применяется профилированный брус 19х19. Перегородки сооружаются по каркасной технологии, а каркасный остров из бруса 5х15.
  • Звукоизоляция полов, потолков и чердака. Для этих целей применяется минвата 15 и 20 см в толщину. Каркасные перегородки также теплоизолируется материалом в 10 см, дополнительно обладающим звукоизоляционными свойствами.
  • Цоколь отделывается декоративной плиткой, а наружные стены просто обрабатываются защитным покрытием.
  • Двери также изготавливаются на заказ.
Чертеж этажей



Основные характеристики:

Проекты домов, при сооружении которых используются перечисленные материалы, можно назвать образцами экологичности и хорошего вкуса. Брус отлично пропускает воздух, при этом минеральная вата также обладает таким свойством, что в итоге способствует отличному микроклимату в сооружении и при этом дом имеет отличные показатели теплоэффективности. Такое здание будет сооружаться достаточно быстро, при условии соответствующей проектной документации влажности бруса. В целом такой площади жилья будет вполне достаточно для комфортного проживания даже большой семьи.

Проекты домов: садовый домик



Основные показатели сооружения:

  • Общая и необходимая площадь для застройки: 24 и 43 м2 соответственно.
  • Веранда: 10 м2.
  • Размеры мансардного помещения: 15 м2.



Конструктивные характеристики:

  • Фундамент для сооружения домов с такими чертежами могут быть бутобетонные или столбчатые.
  • Наружные и внутренние стены возводятся из пустотелого керамического и обычного кирпича соответственно.
  • Для цоколя также используется обычная кирпичная кладка.
  • Междуэтажные и цокольные перекрытия сооружаются из деревянных балок, утепляются плитной минватой и подшиваются листами гипсокартона (в первом случае) или обрезанными досками (во втором).
  • Стропила из дерева, а полы из досок.
  • Кровля сооружается с помощью изготовления деревянной обрешетки, покрытой асбестоцементными листами.

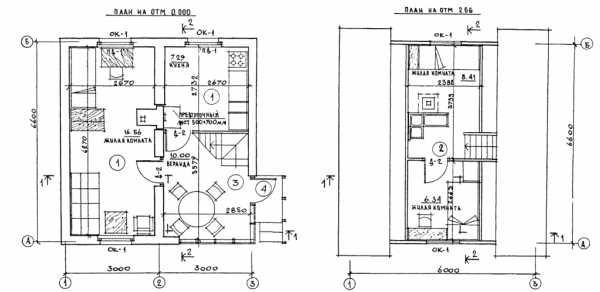

Чертеж этажей



Краткая оценка:

Такие проекты домов выбирают для сооружения помещений, не предназначенных для круглогодичного проживания. Технология их строительства и ценовой сегмент используемых материалов разрешает получить здание, возведение которого подразумевает минимальное количество материальных и временных затрат

Проекты коттеджей: двухэтажное сооружение из бюджетных материалов



Основные показатели площадей здания (м2):

  • 77 – первый этаж;
  • 48 – второй этаж;
  • 23 – гараж;
  • 108 – общая.

Особенности конструкции:

  • Для сооружения фундамента используются блоки ФБС.
  • Материал сооружения несущих стен – газобетон (утепляется).
  • Внутренние перестенки из кирпича.
  • Перекрытия создаются из железобетонных элементов.
  • Сооружение кровли подразумевает закрепление металлочерепицы на деревянные стропила с обрешеткой.

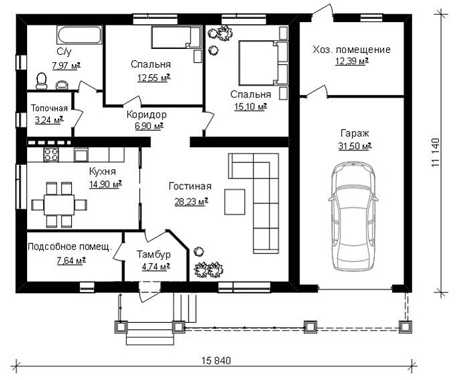

Чертеж расположения комнат



Оценка проекта:

Способ сооружения и используемые материалы выбирались для достижения максимальной экономии при строительстве, которая не повлияет на комфорт проживания в доме. Именно по этим причинам стены сооружаются из газоблока, крыша имеет двускатную конструкцию и для создания фундамента решено использовать блоки ФСБ.



Проекты домов: одноэтажный индивидуальный дом с мансардой площадью 245 м2



Конструктивные особенности:

  • Монолитное основание – ж\б плита.
  • Перекрытия сборного типа – специальные железобетонные конструкции.
  • Крыша мансардная. Для ее сооружения применяется битумная черепица, которая крепится на деревянные стропила. Вид крыши: двухскатная.
  • Цоколь монолитный ж\б.
  • Для кладки перегородок используется силикатный кирпич.
  • Внешние стены из газобетонных блоков.
  • В окна металлопластиковые.

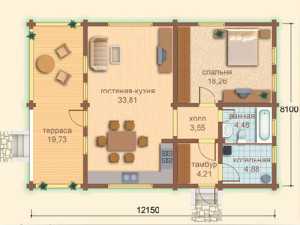

Чертеж размеров комнат



Впечатление об проекте:

Используемые материалы для возведения сооружения позволяют добиться максимальной прочности и долговечности конструкции при условии качественных железобетонных элементов. Также строительство такого дома позволяет рассчитывать на быстрые осуществления этого процесса. При умелой отделке наружных стен может получиться дом с непревзойденным внешним видом.

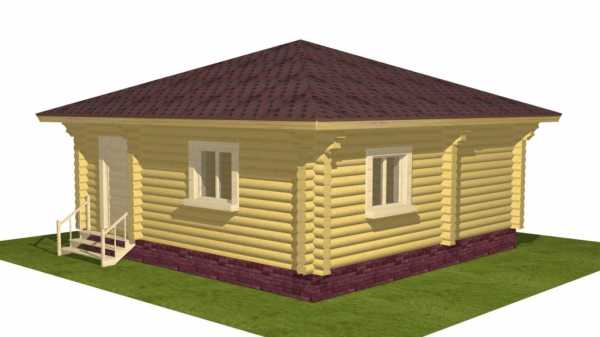

Проекты домов: простой одноэтажный домик



Основные особенности:

  • Небольшие размеры: 7х7.
  • Один этаж без мансарды.
  • Площадь: 43 м2.

Конструктивные показатели:

  • Стены сооружаются из бревна.
  • В качестве стропил используется сосновая обрезная доска.
  • Можно использовать основание ленточного типа.
  • Крыша шатровая.
  • Материал перестенков – брус.

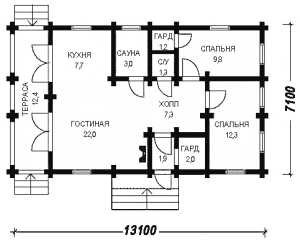

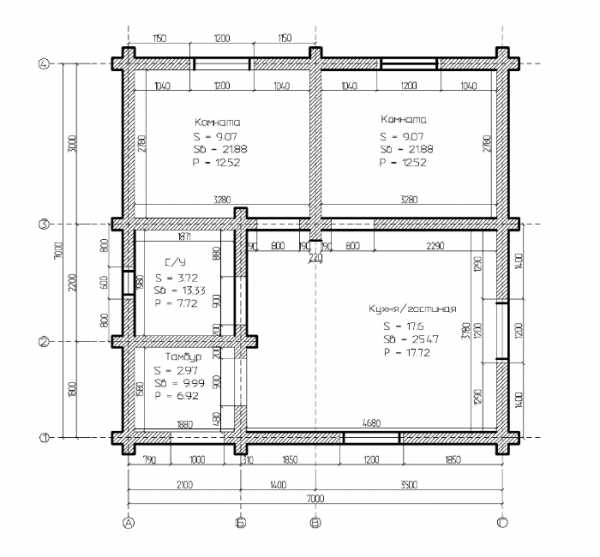

Чертеж внутреннего помещения



Характеристика:

Использование подобного чертежа направлено на сооружение небольшого жилого дома, который может использоваться как для проживания небольшой семьи, так и выполнять роль гостевого домика. Количество человек, которое может в нем проживать с комфортом: до 4.

Использовать готовые проекты домов, а также коттеджей, можно при сооружении и собственного дома. Только внимательно изучайте чертежи и особенности проектной документации. Часто они рассчитаны для сооружения в определенных условиях и для конкретной местности, поэтому выбранный вариант может и не подойти.

jsnip.ru

Как сделать чертеж дома своими руками пошаговая инструкция

Многие люди мечтают построить свой собственный загородный домик с хорошей экологией и чистым воздухом, поближе к природе. Там, где можно спокойно отдохнуть от городского шума и расслабиться, проводя своё время в кругу близких и друзей. Наверняка, вы видите своё будущее жильё не только красивым, но и функциональным. Но, если в доме много деталей и углов, это ещё не значит, что он обязательно будет удобным. Поэтому перед началом строительства необходимо начертить чертёж дома, чтобы в дальнейшем избежать ошибок, способных затянуть строительство на долгое время.

Вернуться к оглавлению

Содержание материала

Какая будет планировка дома

Перед тем как начинать делать чертёж дома, нужно определиться с его планировкой. Планировка дома начинается, прежде всего, с выбора подходящего участка и ориентации здания по сторонам света, которые влияют на конечное размещение комнат. Помимо этого, следует сразу же определиться с тем, сколько человек будет проживать в доме. Чтобы упростить задачу, желательно с самого начала продумать количество помещений, их взаимное расположение и функциональное назначение.

Затем нужно определиться с тем, какие помещения будут отведены для каждого человека, проживающего в доме (например, не только родителей или детей, но и няни, охраны и т.д.). Естественно, в доме должны быть общие комнаты, в которых будут собираться все члены семьи, например, столовая и гостиная.

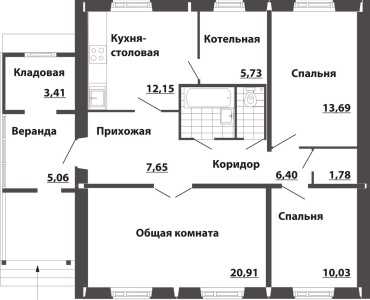

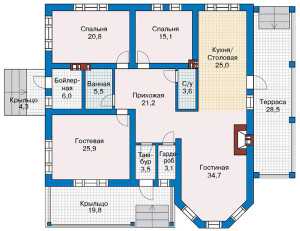

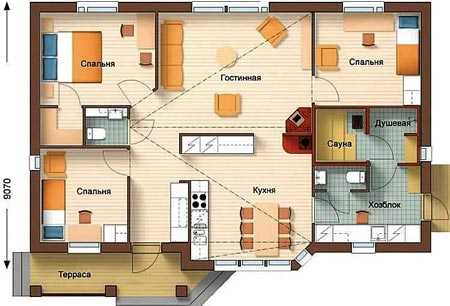

Пример удачной планировки одноэтажного дома

Обязательно следует учитывать увлечения каждого человека и заранее подумать о подходящих для этого помещениях (тренажёрный зал, библиотека, сауна, зимний сад, мастерская и другие).

При планировке спальных помещений, учитывайте, что комнаты слишком большой площади могут вызывать у людей чувство тревоги – лучше сделать их небольшими, но уютными. Детская комната должна находиться недалеко от родительской, так как малышу, в случае чего, может потребоваться помощь взрослого человека.

Если вы разрабатываете чертёж большого дома, а ваши дети ещё маленькие, то можете обустроить для них отдельное игровое помещение или зону. Каждый ребёнок любит что-то необычное и таинственное, поэтому для их игр можно выделить сразу несколько комнат, в которых они создадут свой волшебный мирок с приключениями.

Пример готового чертежа большого двухэтажного дома с цокольным этажом

Как только вы определились с планировкой дома, постарайтесь мысленно «пожить» в нём некоторое время, чтобы понять, так ли всё удобно и хорошо в нём? Наверняка, вам захочется что-то переделать, чтобы конечный результат был более совершенным. Все появившиеся идеи обязательно следует обсудить в кругу семьи, ведь каждый человек, проживающий в доме, должен испытывать радость от пребывания в нём.

Вернуться к оглавлению

Как сделать готовые чертежи домов

Перед началом работы необходимо, в первую очередь, определиться с назначением дома.

После этого, когда уже известно приблизительное положение дома на участке и прочее, можно начинать составлять его чертёж. Первоначальный чертёж можно сделать очень быстро даже своими руками, без использования компьютерных программ.

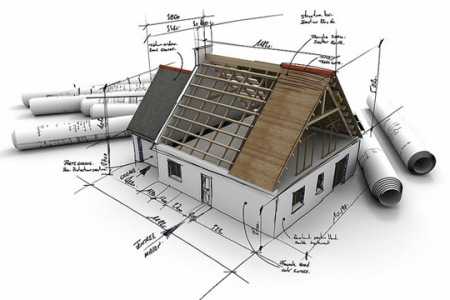

Образец первоначального чертеж дома

Подготовка эскиза

Эскизный проект можно подготовить своими собственными силами, благодаря чему у вас появится основа для создания более детального чертежа, имеющего наброски и планировки, а также для креативных стилевых и пространственных решений.

В состав этого этапа входит подготовка чертежей всех этажей дома, план кровли и застройки. Кроме этого, здесь изображают примерный лицевой вид фасада, а также продольный и поперечный разрез здания. На них отмечают все имеющиеся конструктивные особенности и материалы, которые будут использоваться для строительства.

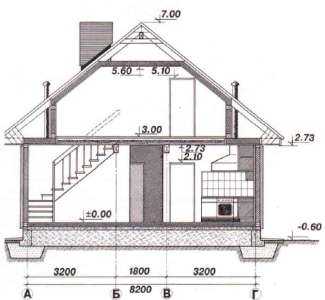

Чертёж дома в разрезе

Архитектурный этап проектирования

Архитектурный этап при создании чертежа дома является одним из наиболее интересных и захватывающих моментов. В нём описывается расположение комнат и их размеры, обдумываются какие-то дополнительные помещения, так же отмечаются положение окон и дверей.

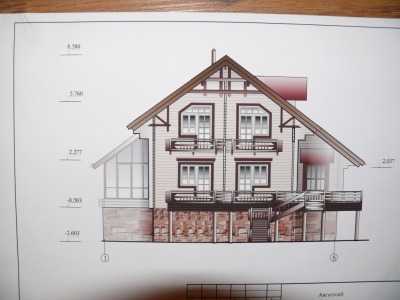

Пример готового архитектурного чертежа частного дома

На этом этапе берётся во внимание материал, из которого впоследствии будет построен дом. От его выбора будет зависеть толщина стен, размеры дверей и окон. В конечном итоге получится большой набор чертежей с рядом поясняющих записей. Делать чертежи можно вручную или с использованием специализированных  компьютерных программ.

Вернуться к оглавлению

Как из чертежа сделать готовый проект дома

Конструктивный этап проектирования

На этом этапе проектируются все элементы дома, особенности фундамента, выбираются материалы для внутренней и внешней отделки стен. В общей сложности создаётся набор необходимых чертежей с описанием всех структурных частей будущего строения. Незаменимые материалы должны быть чётко просчитаны и закуплены сразу в нужном количестве.

Конструктивные чертежи проекта частного дома

Инженерно-техническая схема

Проект в инженерно-техническом оформлении представляет собой один из наиболее важных разделов, которому при планировке зданий уделяется не слишком много внимания. Несмотря на это, без него вряд ли удастся возвести подходящий и добротный дом. В его состав входит проектирование важнейших структур водоснабжения, кроме этого, систем отопления, вентиляции и электрических систем.

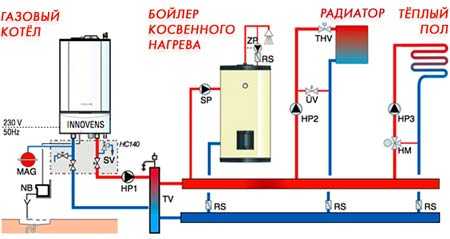

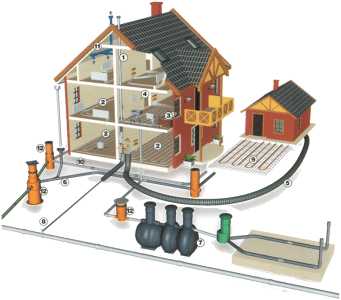

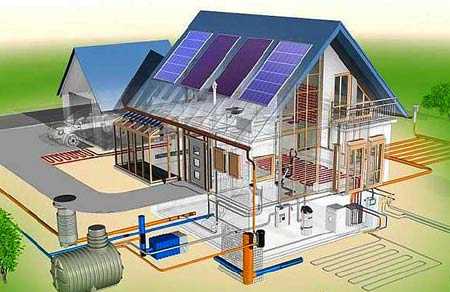

Инженерно-технический проект частного дома

Данный расчёт обязан включать в себя последовательное выполнение работ по укладке коммуникаций, что нужны для жизнедеятельности хозяев. В данном проектном документе указывается полная дополнительная информация о проектной мощности строения, о монтаже электропроводки, о системе громоотвода и защиты от дождевых молний. Дополнительно в проект вписывается установка системы охраны.

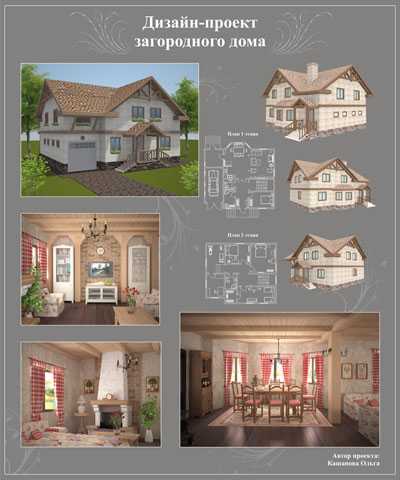

Проект дизайна дома

Финальный этап проектирования. На этом этапе решают, какой внешний вид обретёт будущий дом, а также какой будет внутренняя отделка помещений. Конечно, лучше если дизайн-проект будет продуман ещё на стадии подготовки основного проекта.

Вернуться к оглавлению

На чём заострить внимание, изготавливая чертежи

Начинать проект следует совокупно, принимая во внимание все инженерные и конструктивные характеристики дома. При постройке здания нужно думать о возможностях  обустройства электричества, водопровода и канализации ещё во время покупки земельного участка. Даже если разработка чертежей ведётся очень тщательно, плохо осведомлённый человек всё равно может не учесть всех тонкостей. Из-за этого во время стройки могут возникнуть непредвиденные обстоятельства, которые затормозят строительство на довольно-таки существенные сроки.

Современное многообразие строительных материалов и доступная информация значительно упрощают работу для частных застройщиков. Сейчас в сети можно легко найти огромное количество всевозможных бесплатных типовых проектов, откуда нетрудно выбрать что-то подходящее для себя.

Но при этом следует помнить, что никто бесплатно не предоставит хорошую и качественную работу для широкого использования. Всё, что представлено в интернете, является не полным результатом, который требует очень серьёзной доработки своими руками.

proekt-sam.ru

Как сделать чертеж и проект дома своими руками

Строительство собственного дома, особенно если он возводится собственными руками и силами, без найма подрядных организаций — дело сложное и рискованное. У человека, который берется за эту «авантюру», непременно возникает множество сомнений:

  • Правильно ли сделаны расчеты;
  • Хватит ли у меня средств;
  • Точно ли просчитаны сроки;
  • Все ли у меня получится.

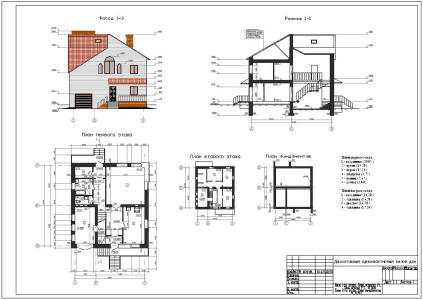

Подробный проект двухэтажного дома с чертежами всех этажей

Даже опытные строители знают, что одна небольшая ошибка на этапе проектирования способна загубить весь процесс. Дом так и не будет построен, деньги и время будут потрачены безвозвратно. Чтобы этого не случилось, необходимо до начала строительства и вложения средств провести тщательную подготовительную работу. Именно на этом этапе необходимо сделать подробный чертеж дома.

Этот документ станет отправной точкой для дальнейшей работы, в том числе основой для разработки официальной проектной документации и составления сметы объекта.

Вернуться к оглавлению

Содержание материала

Сбор информации и подготовительный этап

Бесплатные чертежи каркасных домов в изобилии представлены в интернете. Речь идет не о комплектах готовой проектной документации, а именно о чертежах частных домов, коттеджей в несколько этажей с мансардой и гаражом. Чертеж в таком случае — это несколько подобных планов внутренней планировки, схем расположения коммуникаций и ориентации здания по сторонам света.

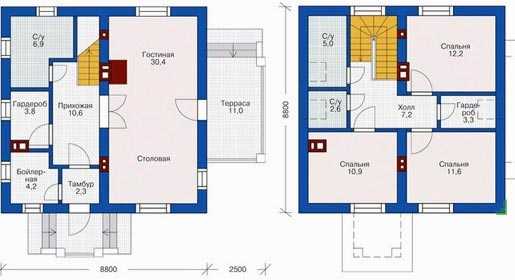

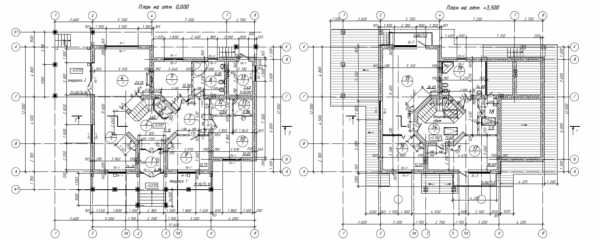

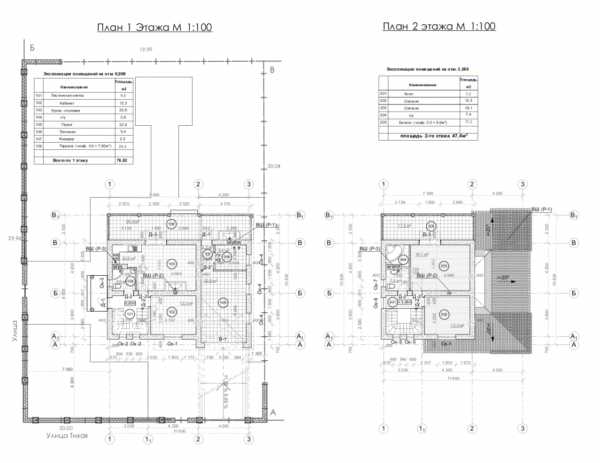

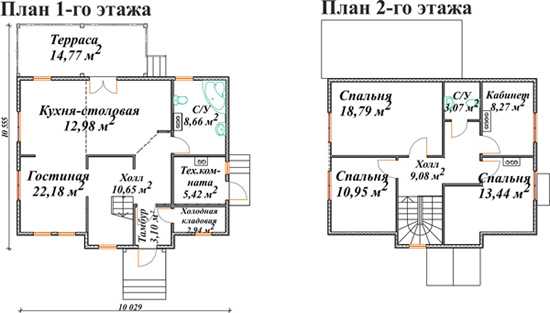

Планировки первого и второго этажа двухэтажного коттеджа

Для того чтобы создать дом своей мечты, необходимо познакомиться с изобилием существующих и бесплатно представленных вариантов планировок. Если раньше все дома были похожи один на другой, и даже по внешнему виду можно было сказать, что и как располагается внутри, то сегодня рушатся все стереотипы.

Классический дом с квадратной коробкой может таить в себе самые разнообразные архитектурные решения и дизайнерские изыски. Именно для того, чтобы выбрать для себя наилучшее предложение на сегодняшнем рынке, стоит просмотреть не один десяток свободных проектов, детальных чертежей и планировок частных домов.

Проекты одноэтажных частных домов

Представлены как в качестве дачных домиков, так и капитальных больших строений.

Проект одноэтажного дома с мансардой

Возводятся на достаточно просторных участках, так как имеют большое пятно застройки. Для комфортного проживания семьи из четырех человек — двух детей и двух взрослых — достаточно дома площадью в 120–160 квадратных метров. А если добавить к одноэтажному дому гараж и надворные постройки, то площадь значительно увеличивается. И на небольшом участке может просто не хватить под все это места.

Плюс таких проектов — отсутствие лестниц в доме, возможность ставить только один санузел, удобство перемещения по одноуровневому пространству. Минус — широкое пятно застройки, необходимость тщательной планировки, чтобы сократить неиспользуемое мертвое пространство.

Проекты двухэтажных коттеджей

Удобны, если необходимо разместить дом большой площади на маленьком участке, а также четко зонировать помещения: спальни и зону отдыха переносят на второй этаж дома в мансарду, хозяйственные помещения и общие комнаты располагают на первом.

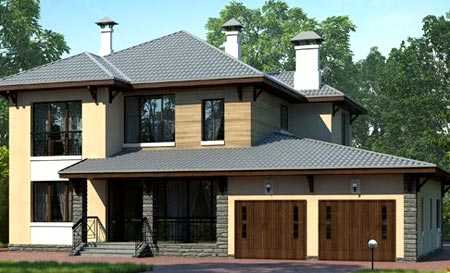

Коттедж в два этажа может быть построен из различных материалов. Здесь и кирпичные проекты, и дома из блоков, из бревна, по каркасно-щитовой технологии. Плюс такого дома в том, что затраты на строительство и отопление обходятся дешевле, чем при строительстве обогрева дома с таким же периметром, но в один этаж. Минус двухэтажного коттеджа в обязательном присутствии лестницы в доме. Она не только усложняет жизнь пожилым людям и маленьким детям, но и съедает значительную часть полезной площади.

Проект двухэтажного коттеджа с планировками

Вернуться к оглавлению

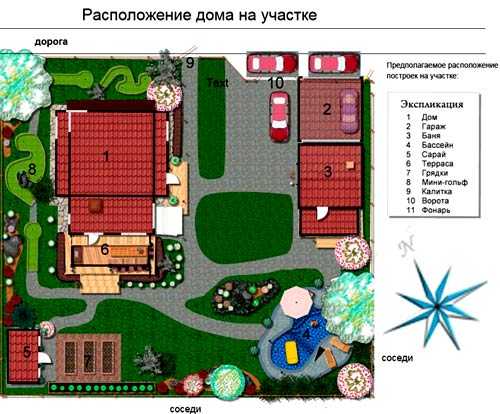

Расположение дома на участке

Когда с этажностью дома все встало на свои места, появилась определенность, будет гараж встроенным или стоящим отдельно, можно приступать к планировке частного дома. Это необходимо не только из-за эстетических соображений, но и из-за практических.

Если частный дом возводится в крупном населенном пункте или коттеджном поселке, то велика вероятность, что участок обеспечен централизованными коммуникациями: электричеством, водопроводом, канализацией, газифицирован.

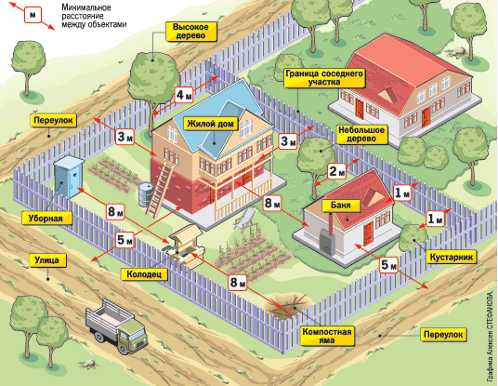

Грамотное расположение дома позволит выбрать оптимальное расстояние до ввода сетей в дом.
Также в некоторых муниципальных образованиях есть такое понятие, как красная линия. Это обязательное расстояние от края участка, выходящего на центральную улицу, до жилого дома. Где-то оно должно быть не менее пяти метров, а где-то — не более трех. Узнать эту информацию можно в местной администрации.

Правильно расположенный дом на участке не должен затенять прилегающую территорию. Не стоит строить в тени дома веранду или патио, разбивать сад или огород. Так же, как и сажать вблизи дома высокие деревья, которые будут загораживать окна от солнечного света.

Далее, дом на участке необходимо сориентировать по сторонам света. Как его поставить смогут решить только будущие владельцы. Кто-то руководствуется учениями фэншуй для расположения дома , кто-то принципами энергоэффективности небольшого дома, а кто-то просто собственным комфортом.

Если вы предпочитаете просыпаться рано утром, то окна спальни и кухни должны выходить на восток, окна кухни лучше не выводить на запад, так как готовка в среднестатистической семье осуществляется по вечерам, после рабочего дня, и в помещении даже без лучей закатного солнца будет достаточно жарко.

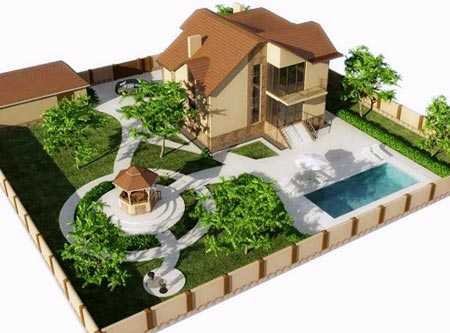

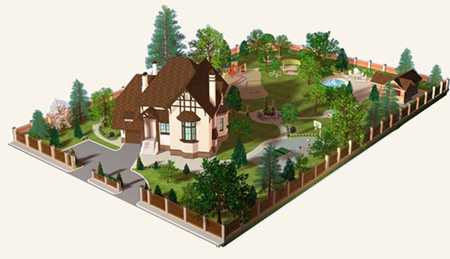

Вариант расположения коттеджа на участке в 3D

Если в доме есть маленькие дети, то окна гостиной могут выходить на юго-запад, что позволит постоянно наполнять комнату солнечным светом. Северная и северо-западная сторона должны быть отведены под нежилые помещения. Оптимально располагать там санузлы, лестничное пространство, кладовые, прихожие, тем самым экономя на отоплении.Вернуться к оглавлению

Размеры помещений и их количество

Чтобы сделать чертежи своими руками, необходимо представлять себе планировку, которая будет у частного дома мечты, а для этого нужно знать количество необходимых помещений с точными размерами.

У каждого понятие о комфорте коттеджей свое. Это зависит от потребностей семьи, их благосостояния и статуса. Кому-то размер и зонирование пространства комнаты в 12 квадратных метров покажется оптимальным, а для кого-то будет неприемлемо тесным.

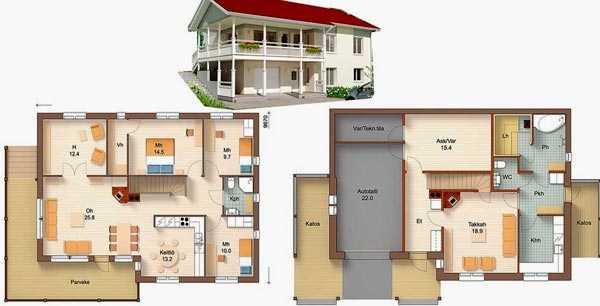

Планировка двухэтажного коттеджа с гаражом

Среднестатистические данные подтверждают, что семье из двух взрослых и двух детей вполне комфортно живется, если есть помещения следующих размеров:
ПомещениеКоличество в шт.Площадь в м2
Спальня312
Гостевая комната112
Гостиная125–30
Кухня115–20
Санузел26
Кладовка110
Гардеробная19
Лестница18
Котельная16
Прихожая + тамбур1 + 112
Общая площадь150–160

Таким образом, оптимальный размер пятна застройки составляет дом 9 х 9 метров, если дом — двухэтажный или одноэтажный с мансардой.

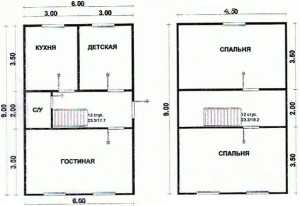

Планировка дома с мансардой 9×9

Если ставить дом с основанием 8 х 8, то от некоторых помещений придется отказаться, а остальные сделать чуть компактнее. В сети представлено множество готовых проектов и планировок для домов с такими размерами. Листая их, можно выбрать подходящий готовый вариант или подсмотреть интересную идею, и воплотить ее в жизнь в будущем доме своими руками.

Разбивку по этажам можно сделать следующим образом. На второй этаж поднять все спальни и гостевую комнату, гардеробную, один санузел и лестничную площадку. Все оставшиеся помещения должны найти свое место на первом этаже.

Когда площадь помещений готова, можно приступать к поиску удачного расположения их на этаже. Для этого стоит учесть, что длина всех строительных материалов кратна шести. Поэтому, чтобы избежать их перерасхода или излишних обрезков, лучше выбирать дом с размерами 9 х 9; 6 х 9; 9 х 12.

Планировка коттеджа 9×12

Дома с размерами не кратными трем и шести тоже строят, например, 6 х 8; 8 х 8; 7 х 9, но нужно приготовиться к тому, что после строительства останется много отходов, а в процессе возведения дома будет очень много работ по подгонке материалов. Вернуться к оглавлению

Внутренняя планировка дома

Планировка должна выполняться не абы как, а с учетом необходимых требований, норм и удобства использования. Чтобы добиться удачного и оптимального расположения помещений, можно обратиться к каталогам готовых проектов, просмотреть бесплатные презентации на сайтах строительных и проектных организаций, скачать чертежи деревянных домов.

Кстати, просмотр планировок в домах из различных материалов: блоков, бревна, каркасно-щитовых, кирпичных — также позволит понять полную картину, почерпнуть свежие идеи и найти подходящие решения.

Проект кирпичного дома с гаражом на два автомобиля

Есть несколько негласных правил, которые позволяют сделать планировку жилых зданий удобной и комфортной:
  • Спальни родителей и детей не должны находиться в прямом соседстве. Лучше, если их будут разделять какие-либо помещения или пространства;
  • Санузел не стоит располагать рядом со спальными комнатами. Лучше обеспечить небольшое удаление объекта, например, через коридор;
  • Если частный дом одноэтажный, то санузлы лучше сделать раздельными; если этажей в доме два, то можно на первом разместить совмещенный, а на втором — раздельный. Располагать их лучше друг над другом;
  • Вход в котельную должен быть из дома. Единственный или второй. В это помещение необходимо перенести все счетчики и контрольные датчики;
  • Лестницу лучше обустраивать около внешней стены, а пространство под ней задействовать под кладовую. Существенная экономия на отоплении, а также возможность использования места в качестве хранения зимних заготовок;
  • Прихожая в частном доме должна быть большая, здесь будет храниться больше вещей, чем в квартире. К тому же часть прихожей съест тамбур, он обязателен в любом строении: одноэтажном или двухэтажном, кирпичном, деревянном, каркасном доме 4х6. Это способ предотвратить прямое попадание холодного воздуха в дом;
  • Прихожая частного дома должна быть расположена таким образом, чтобы через нее приходилось ходить как можно реже. Это позволит дольше сохранять чистоту и порядок в доме.

Не забудьте предусмотреть наличие окон и дверей в проекте. Большие оконные проемы и значительное их количество — это максимально естественное освещение в доме, эстетичный внешний вид, иллюзия пространства и свободы. А обратная сторона медали — большие теплопотери и высокие затраты на отопление. К тому же поддерживать все окна в должном состоянии круглый год — серьезная задача.

Вернуться к оглавлению

Рисуем проект будущего дома

Когда все подготовительные работы закончены, чужие удачные проекты одноэтажных и двухэтажных домов, кирпичных, из блоков, бревна, планировки домов из бруса, каркасников, просмотрены основательно, тогда можно приступать к созданию своего детища. Чтобы нарисовать понятный план дома, лучше взять миллиметровку или разлинованную в клетку бумагу. Это поможет выдержать масштаб и увидеть наглядно будущую планировку.

Для начала на бумагу нужно нанести периметр будущего дома, затем учесть в проекте ширину стен, которая будет зависеть от используемого строительного материала.

Разместить на получившемся квадрате или прямоугольнике все дверные и оконные проемы, а затем согласно собственным представлениям, разбить оставшуюся площадь на соответствующие помещения. При этом не стоит забывать учитывать толщину несущих стен и внутренних перегородок.

Когда план первого этажа готов, можно приступать к прорисовке второго уровня. Если же строение одноэтажное, то ваша работа на этом окончена.

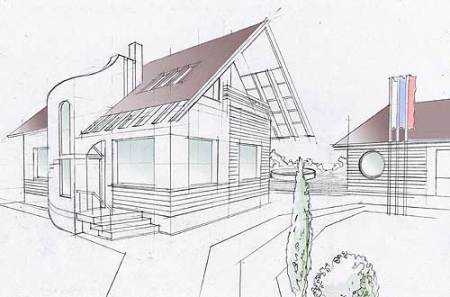

Эскиз планировки первого этажа двухэтажного дома

Созданный чертеж стоит проверить на соответствие действительности. Для этого специалисты рекомендуют приехать на участок и сделать разбивку на местности. Если после этого этапа все по-прежнему устраивает, и проект не требует внесения корректив, его можно передавать профессионалам — в проектную организацию, которая по вашим чертежам составит полную проектную документацию и предложит оригинальные архитектурные решения по оформлению фасада здания.

planvsem.ru

Планировка дома - готовые чертежи и планы домов

Планирование – важный этап строительства собственного дома. Необходимо учесть, что предварительной разметки, составления проекта и прорисовки графика-схемы требует не только будущее строение, но и сам участок. Прежде чем приступать к обустройству фундамента и возведению коробки, необходимо изучить особенности земельного надела и правильно сориентировать дом по сторонам света.


Насколько комфортно будет находиться в здании и на прилегающей территории, в немалой степени зависит от первоначальной разметки пространства. С какой стороны участка ставить дом, где располагать хозяйственные постройки, какой угол будет оптимален для расположения бани, куда вписать беседку – ответы на все эти вопросы должны появиться до начала строительства. Также не стоит забывать про такую важную составляющую, как коммуникации и инженерные сети.Планировка частного дома позволит не только грамотно расположить все постройки на участке, организовать внутреннее пространство коттеджа, но и избегать конфликтных ситуаций с соседями из-за нарушения требований и норм по расположению строений и зеленых насаждений на пограничной территории, а также проблем с различными проверяющими органами и инстанциями.


Выбираем участок для строительства

После того как определено основное направление, допустимая удаленность от крупного города, а также приоритетные коттеджные поселки, населенные пункты, садовые товарищества или просто земли категории ИЖС, можно выбирать наиболее подходящий участок. Если это возможно, лучше приглядеться к достаточно ровным и свободным от насаждений территориям. Исключение могут составить участки в лесных массивах, в окружении вековых сосен.Возвышенность более предпочтительна, чем низина. Дом, построенный на пригорке, обладает лучшими эксплуатационными характеристиками. На таком участке практически полностью отсутствует проблема с высокими грунтовыми водами, лучше осуществляется воздухообмен и выше уровень инсоляции. К тому же из окон такого дома, особенно если это постройка в два или три этажа, открывается прекрасный вид на окрестности.


Строя дом на возвышенности, можно будет существенно экономить на электроэнергии и отоплении, так как такое расположение, если выбрана правильная планировка дома, обеспечит максимальное проникновение солнечных лучей внутрь помещений. Современные технологии строительства позволяют не только использовать природную энергию для естественного освещения жилого коттеджа, но и аккумулировать вырабатываемое тепло, используя его для обогрева здания.

Ориентируем коттедж по сторонам света

Планировка дома будет полностью зависеть от расположения участка относительно сторон света, и ориентации самого коттеджа. На что еще стоит обратить внимание – это форма здания и тип кровли.


При строительстве дома с односкатной крышей, максимально открытый фасад нужно обращать к югу, а скат крыши ориентировать на север. При возведении классической двускатной кровли или крыши сложной конструкции возможны некоторые отступления от общих рекомендаций.На участке дом нужно ставить в северо-восточной части. Это позволит зданию получать максимально возможное количество солнечного света, а также создавать минимум тени на прилегающей территории. Этот фактор редко учитывается на начальном этапе строительства, и впоследствии создает множество проблем с обустройством зоны отдыха, планировкой участка и разработкой ландшафтного дизайна.Планировка домов осуществляется таким образом, чтобы центральный фасад выходил на южную сторону. Дом может быть дополнен массивным крыльцом, открытой верандой или террасой. Расположенные на солнечной стороне, они станут прекрасным местом для отдыха на свежем воздухе.


Когда выбран участок, определено место для строительства дома и коробка сориентирована по сторонам света, можно составлять план дома. Расположение комнат внутри также будет зависеть от сторон света:

  • Восток и юго-восток – спальные комнаты родителей и гостевые комнаты;
  • Юг и юго-восток – гостиная, детские комнаты и спальни;
  • Запад и юго-запад – гостиная, семейная комната, столовая;
  • Север – кухня, холл, нежилые хозяйственные помещения, зоны хранения.
Иное расположение комнат может быть обусловлено правилами фэн-шуй. Учение предполагает выбор места расположения комнаты внутри дома в соответствии с особенностями владельца. Хотя общие принципы также прослеживаются.Планировка дома должна быть построена таким образом, чтобы в комнатах, предназначенных для отдыха и досуга, из окна открывался вид на живописную панораму.


Это может быть красивый сад, внутренний двор с должным оформлением, окружающие приятные пейзажи. Лучше избегать расположения дома, при котором окна упираются в глухой забор, хозяйственные постройки или соседские дома.

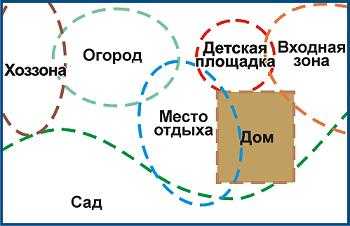

Составляем план участка или как организовать пространство

Каким бы по размерам ни был участок, его нужно грамотно спланировать. Чтобы прилегающей территорией было удобно пользоваться, планировка участка осуществляется до начала строительства дома и проведения земельных работ. Первый этап – это выделение функциональных зон и расположение их относительно друг друга. На схеме небольшие самостоятельные участки принято обозначать кругами и овалами:
  • Место для жилого дома;
  • Гараж или парковка;

  • Гостевой домик, баня или сауна;
  • Туалет, летний душ, прочие хозпостройки;
  • Беседка, зона отдыха;
  • Место для проведения пикников: летняя кухня и различные приспособления для готовки на открытом огне;
  • Площадка для детей;
  • Садово-огородная зона;
  • Элементы декора и ландшафтного дизайна.
Некоторые из функциональных зон могут отсутствовать, часть из них может быть чисто символической – все индивидуально и вносится в план в соответствии с конкретными пожеланиями клиента. Планировка участка может осуществляться вручную, а можно для этих целей использовать бесплатные программы.


Основное правило разбивки участка – сохранить максимальный уровень инсоляции, а также не препятствовать воздухообмену на территории. Для этого стоит отказаться от строительства глухих высоких стен и заборов.

Исключение может составить северное и западное направление – откуда чаще всего дуют сильные и холодные ветры.
А прежде чем располагать летнюю кухню, нужно определиться с розой ветров и сделать это таким образом, чтобы дым от углей и приготовляемых блюд не стелился по вашему участку, а сразу уходил за ограду.

Классический забор и альтернатива

Отсутствием соседей редко кто может похвастаться. Даже в собственном доме возможны достаточно близкие контакты с рядом живущими семьями. Хотя планировка домов и разрабатывается таким образом, чтобы максимально защитить и сделать неприкосновенной частную жизнь, вне здания мы оказываемся беззащитными.


Строить высокие глухие заборы – не всегда возможно и уместно. Строительные нормативы, например, запрещают ставить ограждения выше 1 метра между двумя смежными участками. В этом случае можно воспользоваться безобидными, но весьма эффектными альтернативами. В роли забора могут выступать:

  • хозяйственные постройки;
  • зеленые насаждения;
  • сетки и опоры для вьющихся растений;
  • садовые ширмы, перголы и арки.
Если позволяет ориентация участка, от соседей можно отгородиться непосредственно домом, расположив его таким образом, чтобы он закрывал внутренний двор от посторонних глаз.

Дом с гаражом или гараж у дома

Выбирая проекты частных домов, стоит учитывать шаговую доступность общественного транспорта и количество автомобилей в семье. Если рядом находятся автобусные остановки, недалеко электричка, а автомобиля нет и не предвидится, то подойдет планировка дома без гаража. Этот вариант больше приемлем в случае строительства дачного дома. Но даже при таком раскладе небольшая парковочная площадка непосредственно перед домом необходима. На случай, если к вам приедут гости, привезут строительные материалы или возникнет другая необходимость подъезда машины.Планировка домов со встроенным гаражом больше подходит для строительства коттеджей, которые будут использоваться для круглогодичного проживания. В этом случае необходимо учесть количество машин, чтобы не промахнуться с размерами гаража.

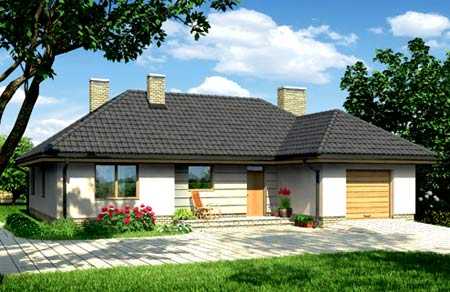

Встроенный гараж может быть отапливаемым и неотапливаемым помещением, располагаться в цокольном этаже или на одном уровне с первым этажом здания. Разные проекты предусматривают разные варианты доступа в помещение. Попасть в гараж можно только с улицы, через въездные ворота и специальную калитку. Более совершенное решение – это обустройство второго входа-выхода: из гаража можно попасть сразу в дом, минуя улицу.Стоимость строительства гаража, объединенного с домом, возводимом на одном с ним фундаменте, под одной кровлей и с общими стенами – значительно выше, чем отдельно стоящего сооружения. Однако надежность, функциональность и возможности его использования значительно превосходят обособленную постройку.


Любой вариант расположения гаража предполагает наличие небольшой парковочной зоны. Очень удобно оставить машину перед домом и не заводить ее в гараж, если в течение дня вы неоднократно садитесь за руль. Также парковкой будут пользоваться ваши друзья, когда приезжают в гости.Парковка и гараж должны располагаться максимально близко к воротам. Идеальным считается прямой въезд, который исключает лишние маневры на территории участка. Это удобнее с точки зрения эксплуатации, и выгодно с точки зрения использования территории.

Выбор этажности дома

Сколько этажей будет в коттедже – зависит от желания домовладельцев и особенностей конкретного участка. Принято считать, что одноэтажный дом – удобнее в эксплуатации, а двух и более этажное здание – дешевле в строительстве и экономичнее в плане отопления и энергопотребления.


Одноэтажный дом

Строить одноэтажный дом целесообразно, когда под застройку выделен большой и достаточно ровный участок. В этом случае затраты на земельные работы будут минимальными. В таком доме намного комфортнее себя будут чувствовать семьи, где есть пожилые люди и маленькие дети. Отсутствие лестниц и второго уровня делает дом более безопасным и удобным в эксплуатации.Планировка домов в один этаж большой площади может напоминать старинную усадьбу, а может иметь ультрасовременный облик. Все зависит от формы коробки, кровли, экстерьера, используемых материалов и технологий.

Двухэтажный дом

Проекты двухэтажных домов позволяют подобрать подходящие дачные домики, создать коттеджи большой площади, найти решение при наличии небольшого участка под застройку. План дома в два этажа дает больше возможностей для размещения хозяйственных помещений и использования архитектурных функциональных украшений:
  • балконов;
  • террас;
  • веранды;
  • эркеров;
  • гаража.
Планировка домов в два этажа может отвечать самым скромным требованиям и представлять собой правильную коробку без излишеств, так и являть собой целый дворец, с фасадами сложной формы, ломаными линиями кровли.


Внутренняя планировка дома

Внутреннее пространство дома и все помещения делят на функциональные зоны.
  1. Дневная жилая зона – кухня, столовая, гостиная, семейная комната, кабинет.
  2. Ночная жилая зона – это спальные, детские, гостевые комнаты, гардеробная.
  3. Помещения общего пользования – прихожая, холл, коридор, лестничное пространство, санузлы.
  4. Хозяйственный блок – кладовые, котельная, гараж.
  5. Необязательные помещения – спортзал, сауна, бассейн, кинотеатр, музыкальная комната и т.д.
В зависимости от этажности здания, к внутреннему пространству применяют вертикальное и горизонтальное зонирование. При строительстве очень больших домов, план коттеджа может включать оба принципа.


Традиционно в двухэтажных домах наверху обустраиваются личные комнаты, а внизу общие и хозяйственные помещения. По другим правилам, верхнюю часть дома делают вотчиной детей и гостей, а внизу обустраивают родительскую зону. Планировка домов в один этаж предполагает такое же деление, но использует горизонтальную ориентацию. В одной части дома располагаются жилые комнаты – преимущественно в южной и восточной. Общие и хозяйственные помещения группируются в другой части дома – северной и западной.Если строение ограничено небольшими размерами, то некоторые помещения можно не делать самостоятельными, выделенными. Некоторые из них вполне можно совместить. Например, хорошо на одном пространстве соседствует кухня, столовая и гостиная. Достаточно лишь визуального зонирования и грамотной меблировки.


Веранда или терраса: приятное дополнение загородного дома

Разработать план дома с террасой или верандой будет ненамного дороже, чем для обыкновенной коробки без этих архитектурных сооружений. Строительство также будет приемлемым в плане бюджета. А вот пользы и выгоды от такого дополнения масса. В зависимости от того, где план дома предусматривает террасу, будут зависеть и внутренние особенности планировки.
  1. Веранда может украшать главный фасад здания и быть совмещена с крыльцом.
  2. Веранда может располагаться со стороны гостиной и иметь отдельный доступ из этого помещения. На такой террасе можно обустроить летнюю зону отдыха, поставить кресла-качалки, или просто установить кофейный столик, окруженный плетеной мебелью.
  3. Терраса со стороны кухни – это уникальная возможность в летнее время перенести столовую зону под открытое небо.
Независимо от расположения, терраса всегда останется прекрасным местом отдыха в дождливую и ненастную погоду. Здесь можно уютно посидеть с друзьями или организовать досуг детей в непогоду.

план одноэтажного дома с террасой[/caption]
Единственной особенностью планировки домов и террас в местных климатических условиях является обустройство крытой территории с большой площадью остекления. Это позволяет использовать неотапливаемое помещение в непогоду, дольше сохранять отделочные материалы в надлежащем виде, защищая их от воздействия осадков.

Три кита планировки жилых зданий

Любые чертежи домов и проектная документация – это не только план расположения комнат, ориентация здания по сторонам света, выбор этажности строения. Одним из важнейших этапов планировки домов является прокладка инженерных сетей, разработка схем подключения. В индивидуальном строительстве, это три кита:
  • теплоснабжение;
  • канализация;
  • водоснабжение.

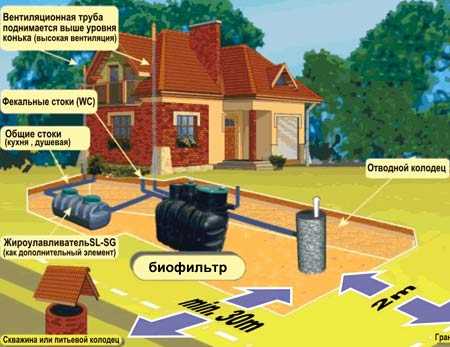

Каким образом будет решена каждая задача, обусловлено наличием технической возможности подключения к централизованным системам, размерами самого здания, а также способом эксплуатации дома. Электричество чаще всего подведено к объекту. Подключиться к общей сети не проблема. Газопровод встречается гораздо реже, но при его наличии намного сокращаются расходы на отопление дома.Водоснабжение и канализация в индивидуальном строительстве чаще делаются автономными. Наличие центральной магистрали – очень редкое явление. Самая распространенная планировка коттеджа предусматривает бурение собственной скважины под воду. А для отработанных стоков и отходов жизнедеятельности человека применяются закрытые очистные септики.


Конечная планировка домов может осуществляться только после определения местоположения всех инженерных вводов и выводов.

От этого зависит внутренняя планировка дома: где будут расположены санузлы, где в кухне сможет стоять плита, мойка, посудомоечная машина, где логичнее расположить прачечную.
Проекты двухэтажных домов позволяют делать всего один ввод-вывод. В этом случае санузлы располагаются на обоих этажах друг под другом, а рядом к этим же коммуникациям подключена и кухня.Планировка домов в один этаж несколько отличается от такого шаблона. Один ввод-вывод возможен, но при большой площади чаще используются несколько таких вхождений. Это позволяет распределить санузлы равномерно по дому, а кухню сделать в том месте, как вам удобно, а не там, где вынуждают коммуникации.


Проектная документация, земельные изыскания, планировка дома и участка, составление схемы подключения инженерных коммуникаций – все это требует времени, которого зачастую нет у строителей. Купив участок под строительство, не терпится сразу же приступить к началу работ.Однако грамотная организация пространства, детальная планировка и вдумчивое расположение как строений на участке, так и помещений внутри дома позволит избежать множества ошибок, выявляемых в процессе эксплуатации, сделать дом и прилегающую территорию удобными и комфортными для проживания на долгие годы.

planvsem.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
