Как сделать чертеж и проект дома своими руками

Строительство собственного дома, особенно если он возводится собственными руками и силами, без найма подрядных организаций — дело сложное и рискованное. У человека, который берется за эту «авантюру», непременно возникает множество сомнений:

  • Правильно ли сделаны расчеты;
  • Хватит ли у меня средств;
  • Точно ли просчитаны сроки;
  • Все ли у меня получится.

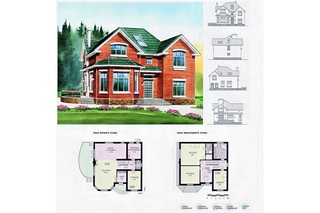

Подробный проект двухэтажного дома с чертежами всех этажей

Даже опытные строители знают, что одна небольшая ошибка на этапе проектирования способна загубить весь процесс. Дом так и не будет построен, деньги и время будут потрачены безвозвратно. Чтобы этого не случилось, необходимо до начала строительства и вложения средств провести тщательную подготовительную работу. Именно на этом этапе необходимо сделать подробный чертеж дома.

Этот документ станет отправной точкой для дальнейшей работы, в том числе основой для разработки официальной проектной документации и составления сметы объекта.

Вернуться к оглавлению

Содержание материала

Сбор информации и подготовительный этап

Бесплатные чертежи каркасных домов в изобилии представлены в интернете. Речь идет не о комплектах готовой проектной документации, а именно о чертежах частных домов, коттеджей в несколько этажей с мансардой и гаражом. Чертеж в таком случае — это несколько подобных планов внутренней планировки, схем расположения коммуникаций и ориентации здания по сторонам света.

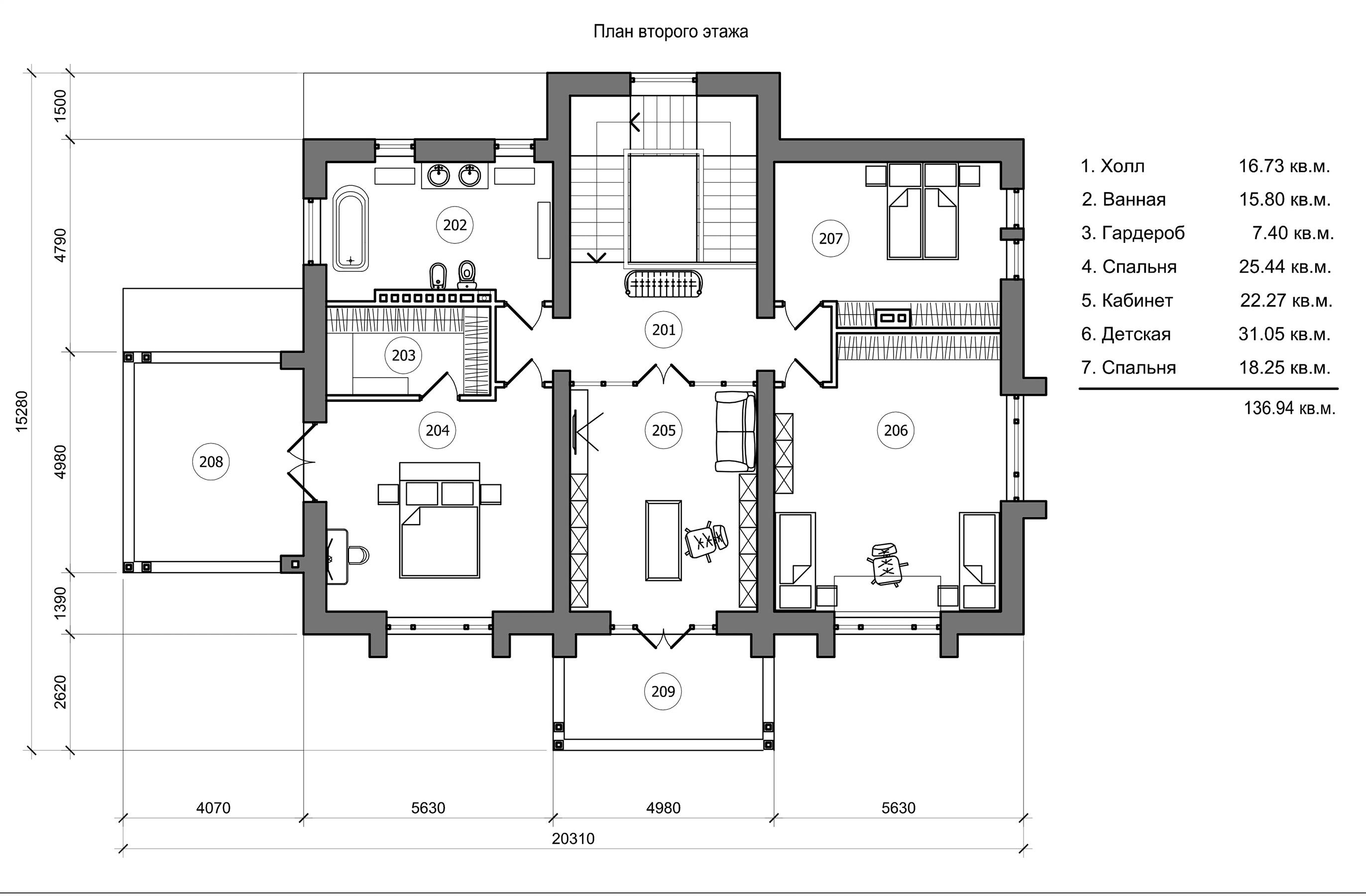

Планировки первого и второго этажа двухэтажного коттеджа

Для того чтобы создать дом своей мечты, необходимо познакомиться с изобилием существующих и бесплатно представленных вариантов планировок. Если раньше все дома были похожи один на другой, и даже по внешнему виду можно было сказать, что и как располагается внутри, то сегодня рушатся все стереотипы.

Классический дом с квадратной коробкой может таить в себе самые разнообразные архитектурные решения и дизайнерские изыски. Именно для того, чтобы выбрать для себя наилучшее предложение на сегодняшнем рынке, стоит просмотреть не один десяток свободных проектов, детальных чертежей и планировок частных домов.

Проекты одноэтажных частных домов

Представлены как в качестве дачных домиков, так и капитальных больших строений.

Проект одноэтажного дома с мансардой

Возводятся на достаточно просторных участках, так как имеют большое пятно застройки. Для комфортного проживания семьи из четырех человек — двух детей и двух взрослых — достаточно дома площадью в 120–160 квадратных метров. А если добавить к одноэтажному дому гараж и надворные постройки, то площадь значительно увеличивается. И на небольшом участке может просто не хватить под все это места.

Плюс таких проектов — отсутствие лестниц в доме, возможность ставить только один санузел, удобство перемещения по одноуровневому пространству. Минус — широкое пятно застройки, необходимость тщательной планировки, чтобы сократить неиспользуемое мертвое пространство.

Проекты двухэтажных коттеджей

Удобны, если необходимо разместить дом большой площади на маленьком участке, а также четко зонировать помещения: спальни и зону отдыха переносят на второй этаж дома в мансарду, хозяйственные помещения и общие комнаты располагают на первом.

Коттедж в два этажа может быть построен из различных материалов. Здесь и кирпичные проекты, и дома из блоков, из бревна, по каркасно-щитовой технологии. Плюс такого дома в том, что затраты на строительство и отопление обходятся дешевле, чем при строительстве обогрева дома с таким же периметром, но в один этаж. Минус двухэтажного коттеджа в обязательном присутствии лестницы в доме. Она не только усложняет жизнь пожилым людям и маленьким детям, но и съедает значительную часть полезной площади.

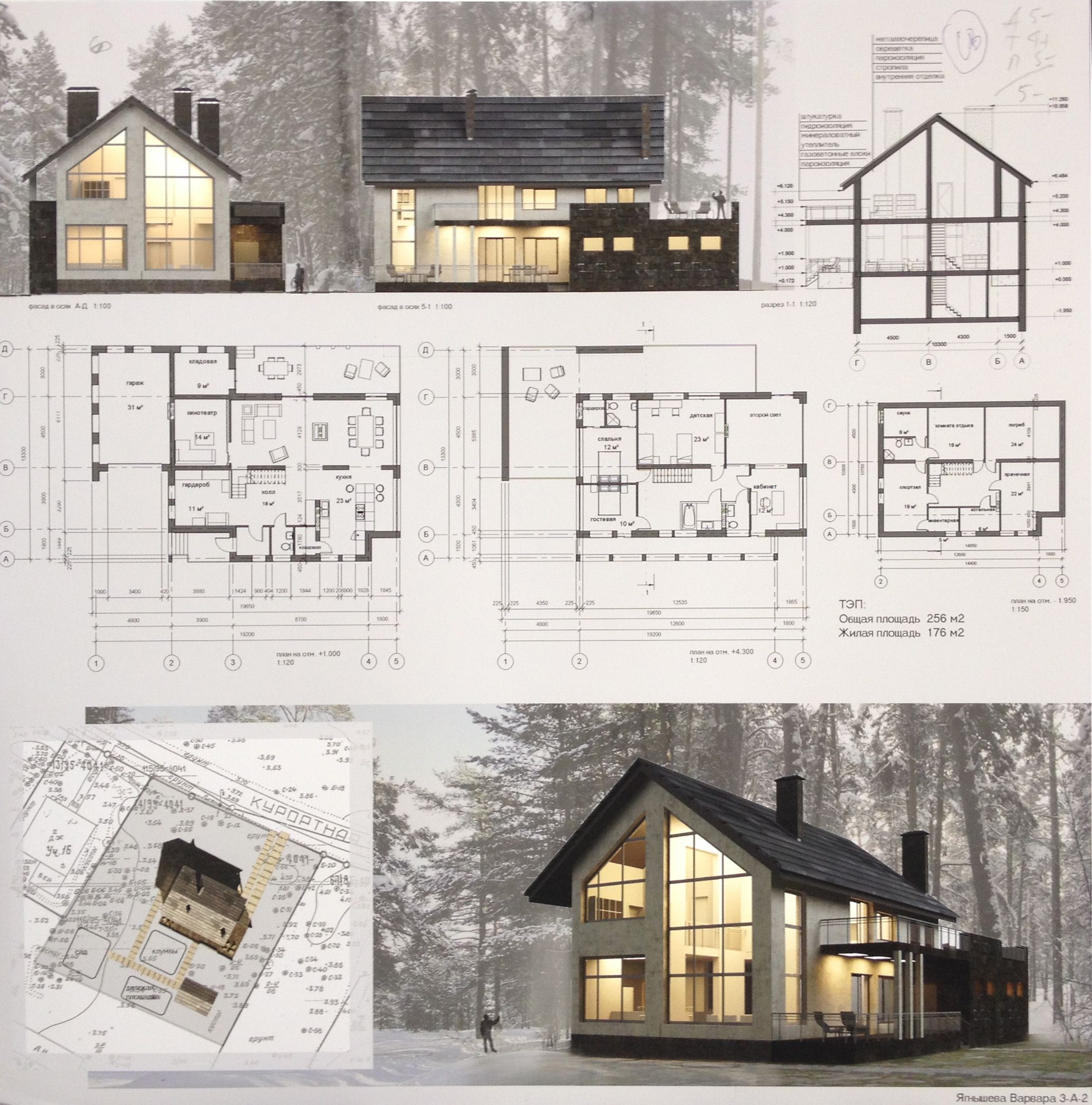

Проект двухэтажного коттеджа с планировками

Вернуться к оглавлению

Расположение дома на участке

Когда с этажностью дома все встало на свои места, появилась определенность, будет гараж встроенным или стоящим отдельно, можно приступать к планировке частного дома. Это необходимо не только из-за эстетических соображений, но и из-за практических.

Если частный дом возводится в крупном населенном пункте или коттеджном поселке, то велика вероятность, что участок обеспечен централизованными коммуникациями: электричеством, водопроводом, канализацией, газифицирован.

Грамотное расположение дома позволит выбрать оптимальное расстояние до ввода сетей в дом.
Также в некоторых муниципальных образованиях есть такое понятие, как красная линия. Это обязательное расстояние от края участка, выходящего на центральную улицу, до жилого дома. Где-то оно должно быть не менее пяти метров, а где-то — не более трех. Узнать эту информацию можно в местной администрации.

Правильно расположенный дом на участке не должен затенять прилегающую территорию. Не стоит строить в тени дома веранду или патио, разбивать сад или огород. Так же, как и сажать вблизи дома высокие деревья, которые будут загораживать окна от солнечного света.

Далее, дом на участке необходимо сориентировать по сторонам света. Как его поставить смогут решить только будущие владельцы. Кто-то руководствуется учениями фэншуй для расположения дома , кто-то принципами энергоэффективности небольшого дома, а кто-то просто собственным комфортом.

Если вы предпочитаете просыпаться рано утром, то окна спальни и кухни должны выходить на восток, окна кухни лучше не выводить на запад, так как готовка в среднестатистической семье осуществляется по вечерам, после рабочего дня, и в помещении даже без лучей закатного солнца будет достаточно жарко.

Вариант расположения коттеджа на участке в 3D

Если в доме есть маленькие дети, то окна гостиной могут выходить на юго-запад, что позволит постоянно наполнять комнату солнечным светом. Северная и северо-западная сторона должны быть отведены под нежилые помещения. Оптимально располагать там санузлы, лестничное пространство, кладовые, прихожие, тем самым экономя на отоплении. Вернуться к оглавлению

Размеры помещений и их количество

Чтобы сделать чертежи своими руками, необходимо представлять себе планировку, которая будет у частного дома мечты, а для этого нужно знать количество необходимых помещений с точными размерами.

У каждого понятие о комфорте коттеджей свое. Это зависит от потребностей семьи, их благосостояния и статуса. Кому-то размер и зонирование пространства комнаты в 12 квадратных метров покажется оптимальным, а для кого-то будет неприемлемо тесным.

Планировка двухэтажного коттеджа с гаражом

Среднестатистические данные подтверждают, что семье из двух взрослых и двух детей вполне комфортно живется, если есть помещения следующих размеров:
ПомещениеКоличество в шт.Площадь в м2
Спальня312
Гостевая комната112
Гостиная125–30
Кухня115–20
Санузел26
Кладовка110
Гардеробная19
Лестница18
Котельная16
Прихожая + тамбур1 + 112
Общая площадь150–160

Таким образом, оптимальный размер пятна застройки составляет дом 9 х 9 метров, если дом — двухэтажный или одноэтажный с мансардой.

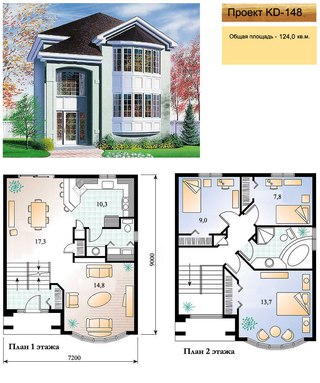

Планировка дома с мансардой 9×9

Если ставить дом с основанием 8 х 8, то от некоторых помещений придется отказаться, а остальные сделать чуть компактнее. В сети представлено множество готовых проектов и планировок для домов с такими размерами. Листая их, можно выбрать подходящий готовый вариант или подсмотреть интересную идею, и воплотить ее в жизнь в будущем доме своими руками.

Разбивку по этажам можно сделать следующим образом. На второй этаж поднять все спальни и гостевую комнату, гардеробную, один санузел и лестничную площадку. Все оставшиеся помещения должны найти свое место на первом этаже.

Когда площадь помещений готова, можно приступать к поиску удачного расположения их на этаже. Для этого стоит учесть, что длина всех строительных материалов кратна шести. Поэтому, чтобы избежать их перерасхода или излишних обрезков, лучше выбирать дом с размерами 9 х 9; 6 х 9; 9 х 12.

Планировка коттеджа 9×12

Дома с размерами не кратными трем и шести тоже строят, например, 6 х 8; 8 х 8; 7 х 9, но нужно приготовиться к тому, что после строительства останется много отходов, а в процессе возведения дома будет очень много работ по подгонке материалов. Вернуться к оглавлению

Внутренняя планировка дома

Планировка должна выполняться не абы как, а с учетом необходимых требований, норм и удобства использования. Чтобы добиться удачного и оптимального расположения помещений, можно обратиться к каталогам готовых проектов, просмотреть бесплатные презентации на сайтах строительных и проектных организаций, скачать чертежи деревянных домов.

Кстати, просмотр планировок в домах из различных материалов: блоков, бревна, каркасно-щитовых, кирпичных — также позволит понять полную картину, почерпнуть свежие идеи и найти подходящие решения.

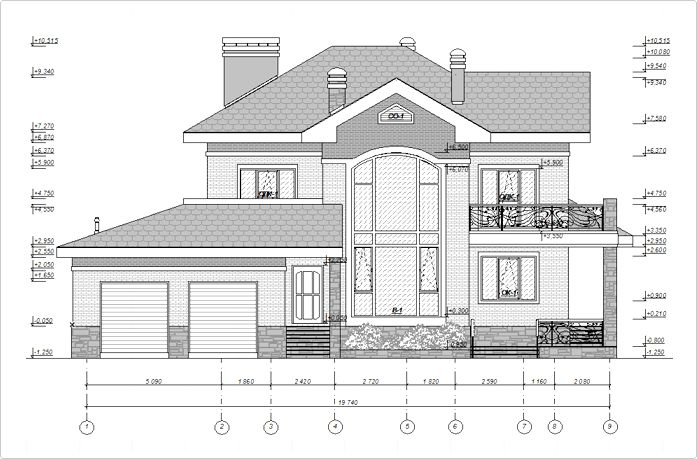

Проект кирпичного дома с гаражом на два автомобиля

Есть несколько негласных правил, которые позволяют сделать планировку жилых зданий удобной и комфортной:
  • Спальни родителей и детей не должны находиться в прямом соседстве. Лучше, если их будут разделять какие-либо помещения или пространства;
  • Санузел не стоит располагать рядом со спальными комнатами. Лучше обеспечить небольшое удаление объекта, например, через коридор;
  • Если частный дом одноэтажный, то санузлы лучше сделать раздельными; если этажей в доме два, то можно на первом разместить совмещенный, а на втором — раздельный. Располагать их лучше друг над другом;
  • Вход в котельную должен быть из дома. Единственный или второй. В это помещение необходимо перенести все счетчики и контрольные датчики;
  • Лестницу лучше обустраивать около внешней стены, а пространство под ней задействовать под кладовую. Существенная экономия на отоплении, а также возможность использования места в качестве хранения зимних заготовок;
  • Прихожая в частном доме должна быть большая, здесь будет храниться больше вещей, чем в квартире. К тому же часть прихожей съест тамбур, он обязателен в любом строении: одноэтажном или двухэтажном, кирпичном, деревянном, каркасном доме 4х6. Это способ предотвратить прямое попадание холодного воздуха в дом;
  • Прихожая частного дома должна быть расположена таким образом, чтобы через нее приходилось ходить как можно реже. Это позволит дольше сохранять чистоту и порядок в доме.

Не забудьте предусмотреть наличие окон и дверей в проекте. Большие оконные проемы и значительное их количество — это максимально естественное освещение в доме, эстетичный внешний вид, иллюзия пространства и свободы. А обратная сторона медали — большие теплопотери и высокие затраты на отопление. К тому же поддерживать все окна в должном состоянии круглый год — серьезная задача.

Вернуться к оглавлению

Рисуем проект будущего дома

Когда все подготовительные работы закончены, чужие удачные проекты одноэтажных и двухэтажных домов, кирпичных, из блоков, бревна, планировки домов из бруса, каркасников, просмотрены основательно, тогда можно приступать к созданию своего детища. Чтобы нарисовать понятный план дома, лучше взять миллиметровку или разлинованную в клетку бумагу. Это поможет выдержать масштаб и увидеть наглядно будущую планировку.

Для начала на бумагу нужно нанести периметр будущего дома, затем учесть в проекте ширину стен, которая будет зависеть от используемого строительного материала.

Разместить на получившемся квадрате или прямоугольнике все дверные и оконные проемы, а затем согласно собственным представлениям, разбить оставшуюся площадь на соответствующие помещения. При этом не стоит забывать учитывать толщину несущих стен и внутренних перегородок.

Когда план первого этажа готов, можно приступать к прорисовке второго уровня. Если же строение одноэтажное, то ваша работа на этом окончена.

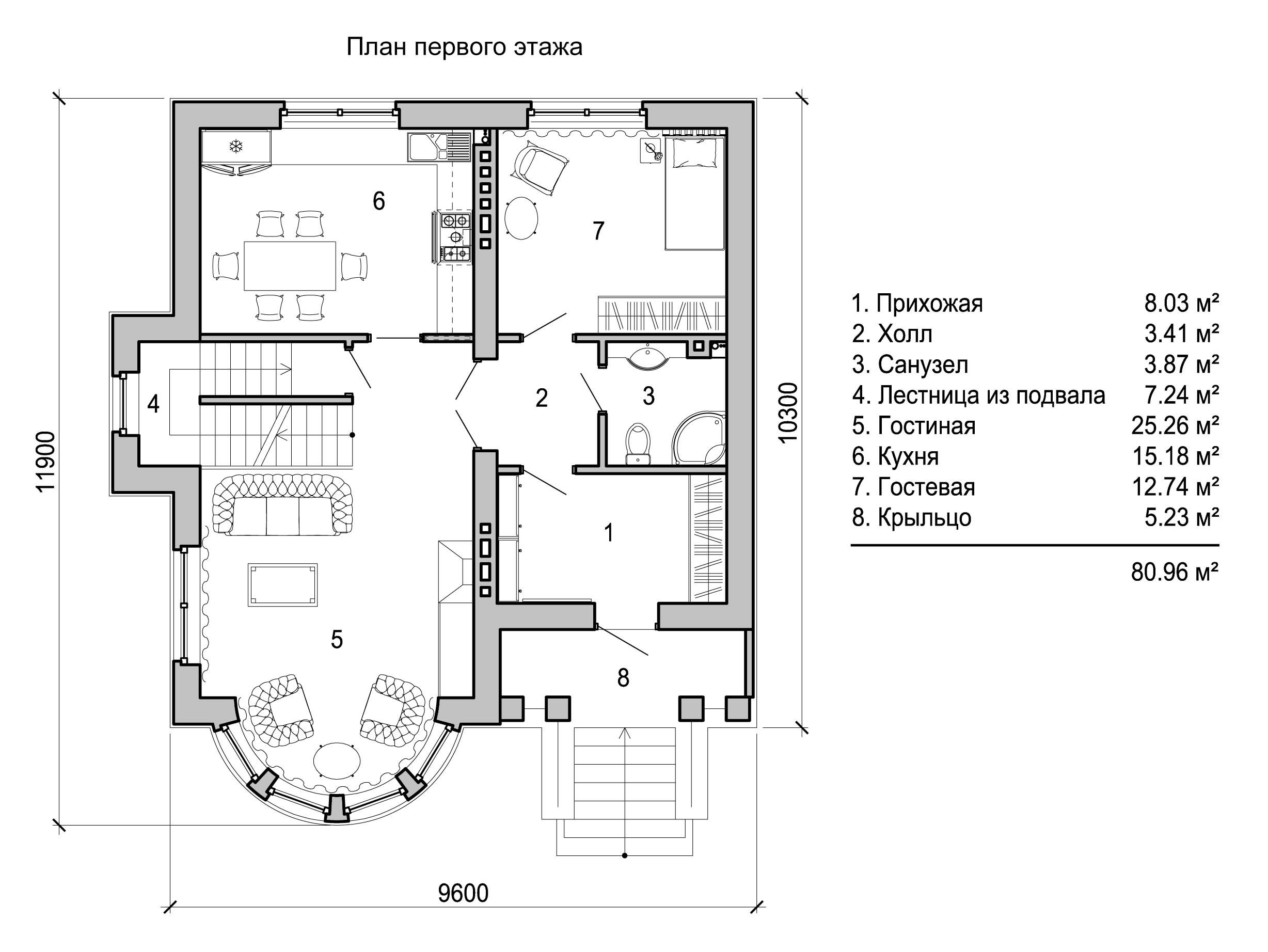

Эскиз планировки первого этажа двухэтажного дома

Созданный чертеж стоит проверить на соответствие действительности. Для этого специалисты рекомендуют приехать на участок и сделать разбивку на местности. Если после этого этапа все по-прежнему устраивает, и проект не требует внесения корректив, его можно передавать профессионалам — в проектную организацию, которая по вашим чертежам составит полную проектную документацию и предложит оригинальные архитектурные решения по оформлению фасада здания.

как можно нарисовать чертеж онлайн в программах

Готовые планы одноэтажных и двухэтажных загородных частных домов с размерами. Как можно самому нарисовать чертеж и схему расположения комнат в доме в программах и в режиме онлайн. Варианты планировки коттеджей 8х8, 9х9, 10х10 и других размеров.
При планировке комфортного жилья понадобятся услуги архитектора. Но такая помощь стоит дорого. Мы расскажем, как сделать план дома с размерами, имея начальные навыки работы с компьютерными программами в режиме онлайн. Вы сэкономите время и средства, а также учтете пожелания всех членов семьи. Также вы найдете здесь бесплатно готовые чертежи и схемы планировки частных коттеджей.

Подробная планировка 3-х комнатного дома с размерами и площадью помещений Вернуться к оглавлению

Содержание материала

Зачем нужна планировка с размерами

Планировка дома включает в себя несколько важных моментов. Прежде чем разбираться в архитектурных тонкостях, нужно понять, в чем отличие проекта дома от планировки. Главная специфика проекта загородного здания — характеристики, расчеты, описания будущего строения. В него включен учет стройматериалов, придомовой подсистемы:

  1. Описание архитектурных элементов: чертежа здания, планировки жилых, хозяйственных помещений, обозначения окон, дверей.
  2. Расчёт конструкции фундамента, коробки, кровли, схематичное изображение чертежей с разметками.
  3. Электрическое оснащение с подробным планом подключения дома к энергосети и схемой разводки розеток.
  4. Инженерные сообщения: вентиляция, газ, септик, водопровод, отопление.

Как показано выше, в структуру схемы входит план дома с мансардой, в котором указывается площадь, внутренняя расположенность помещений основного строения, с нанесением на схему дверей, перегородок, лестницы и окон.

Чертеж и планировка всех этажей здания с мансардой

Получается, что, отказываясь от услуг архитектора, вся составляющая документации проекта ложится на владельца жилья. Ведь планировка квартир отдельно от планового расчета существовать не может. Все же под руководством проектировщика, хозяин владения, может начертить план сам.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Чтобы начать строительство особняка, необходимо выполнить проектирование расположения внутренних комнат и перегородок. Чертеж плана должен соответствовать технологическому процессу:

Пример самостоятельного изготовления чертежа здания
  • определение всех необходимых размеров;
  • обозначение середины оси капитальных стен;
  • чертеж внутренних перегородок всех комнат;
  • метки расположения оконных, дверных проемов.

Затем прорисовываются функциональные конструкции:

Границы нежилых комнат обозначаются пунктиром.

Высота помещений, этажность указывается отдельно. Дальше каждому отдельному объекту присваивается номер, на основе всех данных создается таблица. Дальнейшие действия выполняются непосредственно архитектурным отделом.

Вернуться к оглавлению

Схемы жилого дома с планировкой

Прежде чем подбирать пример проекта для строительства коттеджа на участке, нужно решить, сколько этажей будет в здании. От этого будет зависеть бюджет и площадь. Назначение помещений также играет важную роль.

Условные обозначения на плане жилого дома

Иногда небольшая территория застройка — неплохой аргумент для постройки одноэтажного здания.

Проект одноэтажного дома 8 на 8

Здания с такой площадью востребованы в загородном строительстве, в условиях плотной городской застройки. Это объясняется их доступной ценой. План одноэтажного дома может изменяться в зависимости от наличия мансардного этажа, гаражных, подвальных помещений.

Планировка с размерами одноэтажного коттеджа 8 на 8 метров с террасой

Если это необходимо, то сюда включается цокольный этаж.

План загородного дома 9 на 9

В таком доме можно сделать большую гостиную для отдыха всех членов семьи

Ограниченность земельного ресурса позволяет размещать вполне габаритные коттеджи с размерами 9 х 9 м. Проект таких зданий полноценный, может вместить в себя все необходимые помещения по индивидуальному плану. Материалы и технология застройки могут быть разными.

При планировании учитывают правила компоновки с мансардным этажом или гаражным отсеком.

Планировка дома размером 10 х 10

Такой коттедж подходит для проживания небольших семей. Перед тем как начать планировку, нужно учесть, как будет располагаться здание на участке, сколько жильцов будет тут проживать. Важно учесть виды отопления и водоснабжения, а также возможность пристройки террасы, гаражного помещения.

Планировка и схема расположения помещений двухэтажного здания 10 на 10 метров

Любители просторных комнат оценят план по достоинству. Большие прямоугольные комнаты соответствуют всем параметрам частного индивидуального строительства.
Смотрите в видео обзор планировки дома 10 на 10.

План двухэтажного дома

Разработку проекта двухэтажного дома больших габаритов поручают архитекторам. Разумное размещение комнат сделает здание комфортным. Нужно заранее обсудить место установки лестницы, расположение помещений относительно сторон света. Окна кухни должны выходить на южную сторону. Гостиной подойдет запад, а в спальнях будет всегда светло, если разместить их с окнами на восток. Лестницу хорошо бы поставить с северной стороны.

Расположение коттеджа относительно улиц тоже надо учитывать. Например, спальни и комнаты для отдыха, нужно располагать вдали от шумных автострад. Все нюансы можно обсудить с проектировщиком.

Вернуться к оглавлению

Чертежи каркасных домов

В чертеж сруба из каркаса входят текстовые и графические материалы, с макетами будущего строения, подробное их описание. Можно купить готовый типовой проект или заказать план дачного дома по индивидуальным запросам.

Каркасная технология быстровозводимых домов состоит из двух частей: архитектурного паспорта и чертежей со схемами, которые необходимы для строительства.

Чертеж возведения конструкции каркасной постройки

Описание конструкции здания и макет фасадного блока, указанные в паспорте, понадобятся, если потребуется подать документы в кредитную организацию для получения ипотеки. В чертежах указан весь макет документов, которые нужны для предоставления в государственное учреждение для подтверждения разрешения на строительство здания.

Вернуться к оглавлению

Виды планов многоэтажных жилых домов

Многоэтажки и многоквартирные постройки занимают первое место в практике жилищного строительства. Это объясняется стремлением увеличить количество жилых помещений, путем плотной застройки поэтажно и сокращения территорий под застройку.

Так выглядит внешний вид фасада и планировка всех этажей жилого многоэтажного дома

Последний пункт особенно важен, так как в противном случае происходит значительное удорожание инженерных сетей, увеличивается расстояние от дома до работы. Выбор несущей конструкции, тип планирования здания в объеме влияют на экономичность, форму и структуру многоэтажного здания.

Дома отличаются по архитектурно–планировочному решению, большое значение имеет расположение помещений. План многоквартирного здания бывает нескольких видов.

Типовая планировка жилого этажа многоэтажного дома

Самый распространенный — секционный. Хорошим примером могут быть пятиэтажки, построенные полвека назад. В доме находится лестничная площадка, к которой примыкает несколько квартир.

Сами площадки могут быть разной формы, а квартиры типа студия, однокомнатные, 2–х и 3–комнатные. Такое расположение характерно общим выходом на этаж и отдельным входом в помещение.

3D проект и планировка квартиры студии с панорамными окнами

Этот вариант отличается экономичностью, хорошей изоляцией квартир. Число подъездов может колебаться от 4 до 12, а в крайнем случае — до 16. Их количество зависит от:

  • желания заказчика;
  • структуры грунта;
  • площади земельного участка под застройку.

Разновидностью секционных панельных корпусов считают точечное расположение. Еще их называют «башня», которая может иметь такой же план этажей, как и в секционном корпусе. Но подъезд тут только один. Например, если под строительство выделено мало земли и грунт имеет сложные рельефы, такой план станет хорошим вариантом.

Планировка двухкомнатной квартиры в панельной многоэтажке

Дома второго коридорного типа можно встретить не часто. Отличие здесь состоит в том, что вместо лестничной площадки выстроен длинный коридор, в который и выходят все квартиры.

Ориентирование квартир тут одностороннее — это главный недостаток такого расположения. Изоляция тоже не на высшем уровне. Поэтому такая схема встречается в основном при строительстве гостиниц и общежитий.

Дома галерейного типа чем–то похожи на коридорный тип. У каждой квартиры есть выход на галерею, расположенную вдоль продольной стены конструкции.

Размещение квартир на плане в здании галерейного типа

Такие квартиры, даже с самой маленькой площадью хорошо вентилируются. Экономически такой расклад очень выгоден, так как позволяет с помощью малого количества лестниц или лифтов обслуживать большое количество квартир. Все же технологический процесс теплоизоляции в условиях местного сурового климата не всегда отличается хорошим качеством и длительностью службы.

Вернуться к оглавлению

Заключение

Коттедж, построенный в соответствии с личными пожеланиями, будет оригинальным и неповторимым творением.

Планировка  двухэтажного коттеджа с подвалом

Но самостоятельные расчеты могут себя не оправдать из–за возможных ошибок. Учитывая финансовые расходы и риски, связанные с ними, сами себя не оправдывают. Лучше обратиться к архитектору и сэкономить деньги, время, истраченные нервы.
Уже выполненные типовые решения дешевле индивидуального проектирования. Ввиду популярности этих планов, все ошибки уже давно исправлены, а недочеты доработаны. Если захочется что–либо изменить в проекте, то архитектор посоветует, как это можно сделать.

Вариант проекта и чертеж большого одноэтажного частного загородного дома

Кардинальные изменения в планах делать нельзя. Можно внести корректировки только во внутреннюю планировку и фасад частного дома. Обсуждаются материалы, из которых будет строиться здание.

Необходимо заранее спланировать место расположения дома относительно сторон света и вида из окон. Иначе потом уже ничего исправить будет нельзя.

Дипломный проект на тему: «Двухэтажный коттедж с пристроенным гаражом»

Перевозский строительный колледж
Кафедра строительного направления
Дипломный проект на тему;
"Двухэтажный коттедж с пристроенным гаражом"
г.Перевоз 2016

1. Двухэтажный коттедж с пристроенным гаражом проектируется в п. Воротынец Нижегородской области, размеры дома в осях 15,040X 13,380(м). Высота здания составляет +8,600. Дом имеет помещения, экспликация которых приведена на листе 1 в графической части данного проекта.
2. Класс здания – II.
3. Степень долговечности – II.
4. Степень огнестойкости – II.
5. По назначению здание жилое.
6. По этажности – малоэтажное.
7. По конструкции стен – из мелких элементов.
8. По способу возведения здание неиндустриальное.
9. Фундамент – ленточный бутобетонный.
10. Наружные стены – толщиной 540мм, кладка выполнена из газобетонных блоков. Утеплитель – «Лайт Баттс», толщиной 140мм, Внутренние стены – кладка из газобетонных блоков, толщиной 400мм.
12. Перегородки – гипсокартонные, толщиной 100мм.
13. Перемычки – железобетонные.
14. Окна – ГОСТ 11214-86.
15. Двери – ГОСТ 11214-86.
16. Крыша – стропильная.
17. Кровля – металлочерепица.
18. Лестница – из деревянных элементов.

Содержание:
Введение
1.Архитектурно-строительная часть
1.1.Общая характеристика проектируемого здания.
1.2. Генплан участка.
1.3. Определение черных и красных отметок.
1.4.Объемно-планировочное решение.
1.5. Расчеты.
1.5.1. Теплотехнический расчет стены.
1.5.2.Теплотехнический расчет покрытия.
1.6.Определение глубины заложения фундамента.
1.7. Спецификация столярных изделий.
1.8. Спецификация полов.
1.9. Спецификация железобетонных изделий.
1.10. Конструктивные решения.
1.11. Спецификация столярно-кровельных изделий.
1.12. Отделка здания.
1.13. Инженерное оборудование здания.
2.Расчетно-конструктивная часть
2.1 Расчет многопустотной плиты перекрытия.
2.2. Расчет и конструирование перемычки 2ПБ 17-2.
3.Строительно-производственная часть
3.1. Область применения.
3.2.Технология и организация строительного производства.
3.3.Подсчёт объёмов работ.
3.4. Подбор строительных машин, механизмов и приспособлений.
3.5. Описание схем производства работ.
3.6.Расчет состава комплексной бригады.
3.7.Калькуляция трудозатрат и стоимости затрат.
3.8. Выбор методов производства работ.
3.9. Календарный план производства работ.
3.10. Стройгенплан объекта.
3.11. Расчет технико-экономических показателей.
4. Заключение
5.Список используемой литературы

Состав: Пояснительная записка: Введение 1.Архитектурно-строительная часть 1.1.Общая характеристика проектируемого здания. 1.2. Генплан участка. 1.3. Определение черных и красных отметок. 1.4.Объемно-планировочное решение. 1.5. Расчеты. 1.5.1. Теплотехнический расчет стены. 1.5.2.Теплотехнический расчет покрытия. 1.6.Определение глубины заложения фундамента. 1.7. Спецификация столярных изделий. 1.8. Спецификация полов. 1.9. Спецификация железобетонных изделий. 1.10. Конструктивные решения. 1.11. Спецификация столярно-кровельных изделий. 1.12. Отделка здания. 1.13. Инженерное оборудование здания. 2.Расчетно-конструктивная часть 2.1 Расчет многопустотной плиты перекрытия. 2.2. Расчет и конструирование перемычки 2ПБ 17-2. 3.Строительно-производственная часть 3.1. Область применения. 3.2.Технология и организация строительного производства. 3.3.Подсчёт объёмов работ. 3.4. Подбор строительных машин, механизмов и приспособлений. 3.5. Описание схем производства работ. 3.6.Расчет состава комплексной бригады. 3.7.Калькуляция трудозатрат и стоимости затрат. 3.8. Выбор методов производства работ. 3.9. Календарный план производства работ. 3.10. Стройгенплан объекта. 3.11. Расчет технико-экономических показателей. 4. Заключение 5.Список используемой литературы Графическая часть: Лист 1 - Фасад, генплан, план первого этажа. план второго этажа Лист 2 - Разрез, план перекрытия, план покрытия, план фундаментов, план стропил, план кровли, узлы Лист 3 - Плита пустотная П1, Перемычка 2ПБ17-2,Лист 4 - Технологическая карта на устройство кровли из металлочерепицы Лист 5 - Календарный план производства работ Лист 6 - Стройгенплан надземной части объекта

Софт: КОМПАС-3D 13

Состав наших проектов домов и коттеджей

Все проекты, представленные на нашем сайте, являются рабочей строительной документацией и полностью подготовлены как для строительства самого дома, так и для получения разрешения на строительство. Построить дом по нашим проектам сможет любая строительная фирма или бригада.

Комплект проектной документации на дом или коттедж — это обычно альбом формата А3 объёмом от 50 до 150 страниц (в зависимости от площади дома и типа конструкций).

Архитектурно-строительные чертежи со всеми узлами, конструкциями и техническими данными для строительства дома от фундамента до кровли (фундамент, стены, перекрытия, кровля, окна, двери и т.д.). В их состав входят:

Цветные фасады дома в 3D

Представленные эскизы внешнего вида всех сторон дома дают представление об архитектуре, цветовых решениях и отделке фасадов.

Фасады ч/б в 2D с отметками высот

Подробные чертежи фасадов нужны для понимания геометрии стен дома и с какой высоты начинаются проемы под окна и двери а также прочие конструктивные элементы здания.

Подробные поэтажные планы

Подробные чертежи каждого этажа, их планировка с указанием размеров всех помещений. Даёт информацию о площадях помещений и о размерах каждой стены дома.

Разрезы дома

Чертежи, показывающие дом в разрезе, дают понимание строителям по составу таких элементов дома, как фундамент, перекрытия, стены, кровля дома, а также о том, на какой высоте относительно земли находятся полы дома и перекрытия, на какой высоте заканчиваются стены и начинается кровля дома, а также ряд других важных параметров здания.

План кровли

Вид кровли сверху с указанием основных размеров, изгибов, перепадов, переломов и других параметров. Позволяет понять её точную геометрию, оценить количество кровельного материала и сложность конструкции.

Фундамент

Чертежи по устройству фундамента с указанием всех точных размеров: длины, ширины и высоты его элементов. Подробно показана конструкция фундамента: подземная и надземная его части. Даны указания по устройству подушки фундамента, опалубки, армированию, марке бетона и гидроизоляции. Чертежи необходимы для возведения фундамента от А до Я без ошибок.

Схемы устройства перекрытий этажей

Показывают, как устроены перекрытия в доме, их конструкцию и габариты составляющих частей: размеры балок, шаг их монтажа. Указано чем их подшить снизу, заполнить и накрыть. Для плит перекрытия даются их размеры и раскладка, а для монолитных перекрытий: опалубочные планы, схемы армирования и ведомости расхода материалов. Всё это гарантия безошибочных работ.

Кладочные планы стен дома

Содержат размеры всех стен, простенков, проемов, выступов, изгибов и прочих геометрических особенностей несущих конструкций всех этажей дома. Пояснения по технологии их возведения, устройству армирующих поясов для стен (если требуются), укладке перемычек, и другим нюансам возведения стен дома.

Ведомость оконных и дверных блоков

Схемы дверей и окон с указанием их материала, точных размеров и пояснениями по функционалу, конструктиву и открыванию (в какие стороны открываются). Позволяет легко заказать нужные окна и двери у любого производителя.

Перемычки над окнами и проёмами

Указание точных размеров и расположения всех перемычек над оконными и дверным проемами, чтобы их конструкция была надежной. Их наименование и количество.

Стропильная система и элементы кровли

Это подробная информация о конструкции крыши, где обозначены все элементы стропильной системы. Даны размеры стропил, шаг их установки, показаны узлы соединений. Указаны требования к производству работ: подшиву, утеплению, правильной установке кровельной мембраны и пароизоляционных пленок, монтажу обрешётки и кровельного материала.

Конструктивные узлы и детали

Каждый раздел проекта содержит дополнительные листы с узлами и деталями для лучшего понимания конструкции по данному разделу.

Спецификации материалов

Перечень и точное количество материалов, используемых при возведении данного дома. Позволяет ещё до начала строительства просчитать его стоимость, оптимизировать затраты на приобретение и доставку стройматериалов.

Чертежи инженерных систем Это внутренние сети, так как они разработаны от ввода в дом. В состав документации входит:

Отопление и вентиляция

В разделе представлены чертежи разводки труб, мест для радиаторов и котла отопления, схемы теплых полов. Даются рекомендации по установке ключевых элементов системы, описания материалов и агрегатов с указанием необходимого количества для монтажа системы отопления. Также в раздел входят чертежи с информацией о вентиляции, на которых показаны места заложения вентиляционных каналов для правильной циркуляции воздуха в соответствии с действующими нормами и правилами. В современных проектах часто раздел отопления и вентиляции в типовом виде не разрабатывается, так как не он не может учитывать всех пожеланий каждого клиента. Мы рекомендуем разрабатывать данный раздел персонально под себя, чтобы вам в доме было комфортно проживать и удобно пользоваться системой отопления.

Водопровод и канализация

В разделе представлены схемы разводки труб для подвода воды и слива хозяйственно-бытовых стоков. Указано расположение котлов, бойлеров, раковин, других санитарно-технических приборов – всех узлов системы водопровода и канализации без исключения (включая септик, если требуется). Раздел содержит рекомендации по монтажу ключевых элементов системы, описание материалов и агрегатов с указанием необходимого количества комплектующих для установки системы водопровода и канализации. Данный раздел иногда включен в типовые проекты. Однако, в этом случае он носит только рекомендательный характер, так как разработан без учета ваших потребностей. Мы рекомендуем пользоваться не типовым проектом водопровода и канализации, а заказывать его персонально под себя.

Электроснабжение и электроосвещение

В разделе представлены схемы разводки сетей электроснабжения, общего электрического щита. Указаны места установки розеток, выключателей, переключателей, осветительных приборов и т.д. Он может быть дополнен информацией по слаботочным электрическим сетям: охранно-пожарной сигнализации, телевидению, телефонии и интернет. В чертежи включены рекомендации по установке ключевых элементов систем, описания материалов и основных элементов электроснабжения. В типовых проектах данная система может иметь только ознакомительный характер, так как не может учесть всех ваших потребностей и пожеланий. Мы рекомендуем вместе с покупкой проекта дома заказывать разработку раздела электроснабжения персонально под себя.

Внимание, в типовых проектах инженерный раздел имеет только ознакомительный и рекомендательный характер, так как не может учесть всех ваших потребностей и пожеланий.

Мы рекомендуем вместе с покупкой проекта дома, заказывать разработку систем отопления и вентиляции, водопровода и канализации электроснабжения и электроосвещения, персонально под себя. Чтобы дом быстро и безошибочно строился, был безопасным и комфортным для проживания.

Пример документации проекта дома, которую вы получите

Качественно и профессионально выполненный проект позволяет:

  • На основании планов и чертежей проекта организовать и регламентировать строительный процесс, установить последовательность работ и определить финансовые затраты;
  • облегчить обсуждение планировочных и других решений с прорабом;
  • исключить досадные ошибки при строительстве;
  • построить дом, соответствующий всем современным требованиям безопасности и энергосбережения;
  • получить разрешение на строительство и сдать готовый дом в эксплуатацию;
  • иметь возможность застраховать дом в любой страховой компании;

Над проектами в нашей компании работают исключительно профессиональные архитекторы высшей категории.

Приобретая проект коттеджа или дома в нашей компании, вы получаете комплекс архитектурно-инженерных решений, который полностью соответствует:

  • всем требованиям архитектурного и градостроительного законодательства РФ;
  • самым современным стандартам в области проектирования и строительства, а так же текущим государственным регулирующим актам;
  • самым последним СНиПам и градостроительным нормативам;
  • всем необходимым санитарно-гигиеническим, противопожарным экологическим требованиям к архитектурным объектам;
  • требованиям к уровню профессионального исполнения архитектурных и инженерных решений, а также требованиям по безопасности и надежности зданий, инженерных коммуникаций и сооружений.

В результате, у вас не возникнет каких-либо проблем со стороны районного архитектора (органов архитектурного надзора) по месту строительства, когда вы станете согласовывать проект и получать разрешение на строительство.

Кроме того, при наличии проекта можно заказать расчет сметы и оценку сроков возведения дома в любой строительной компании, а спецификации материалов позволят приобрести материалы для строительства именно в том количестве, которое необходимо для вашего дома. Профессиональное проектирование коттеджа служит залогом экономической  эффективности строительства дома и комфортного проживания в нем.

готовые и типовые. Каталог содержит планировки, планы и чертежи

Красивые проекты домов для одной семьи: фото, каталог

Категория проектовДома для одной семьи от 40 м2
Стоимость проектовОт 30600₽
Площадь проектовОт 40 м2
Этажность проектовОдноэтажные, мансардные, двухэтажные
Формат документацииПечатный

Самыми популярными и востребованными среди застройщиков, в том числе и в 2020 году, являются дома, рассчитанные на одну семью. Поэтому мы регулярно добавляем в наш каталог новые планы проектов домов для одной семьи с оригинальными идеями планировок.

Мифы, которые преследуют планы домов для 1 семьи

Отрасль архитектурного проектирования, создания схем частных домов развивается в Европе активнее с каждым годом. И с каждым годом растет количество информации о европейских проектах: как ложной, так и правдивой. Поскольку наша компания создает именно такие проекты домов для 1 семьи (фото, эскизные проекты, чертежи и видео размещены в этом разделе), мы и решили развенчать все легенды сложившиеся вокруг проектов z500.

Миф первый: дом для одной семьи, проект которого разработан для Европы, не учитывает российские нормы строительства

Наша компания проводит адаптацию проектов в соответствии с требованиями строительного законодательства. Так европейские проекты коттеджей для России полностью приведены в соответствие со СНиПами.

Миф второй: чтобы в проект коттеджа для 1 семьи внести изменения, нужно привлекать сторонних конструкторов и архитекторов.

В нашей компании работают проектировщики, архитекторы и конструкторы, которые имеют высокую квалификацию и располагают всей необходимой информацией для внесения нужных корректировок в типовые проекты одноквартирных домов.

Миф третий: купить индивидуальный проект дешевле, чем внести изменения в готовый проект

Это мнение оправдывается лишь в том случае, когда европейский проект (авторский или типовой) продается без возможности внесения в него корректировок. Чтобы внести изменения клиент должен сам искать инженеров и конструкторов, которые внесут изменения в проектную документацию. В результате этого стоимость проекта увеличится очень существенно. В нашей же компании есть все специалисты, которые по умеренной цене откорректируют проект сразу в соответствии с требованиями застройщика. Кроме того, мы предлагаем клиентам ряд дополнительных услуг: Теплый пол, Дизайн проектов домов для одной семьи, Антилед и др. Список всех услуг можно смотреть в разделе «Дополнения».

Миф четвертый: фундамент проектировался для обобщенных показателей грунта

Фундамент типового проекта не может быть реализован на любом типе грунта. Ввиду этого мы проводим адаптацию фундамента с учетом в проекте индивидуальных условий грунта.

Миф пятый: в проектах частных коттеджей отсутствует деталировка типовых узлов

Европейский план дома для 1 семьи, взятый нами за основу иногда не содержат уточнения некоторых узлов, поскольку опытные строители обязаны их знать досконально.

Миф шестой: в проектах не предусмотрена лестница

Это так. Ведь большинство выбирают лестницу из дерева, и нет смысла переплачивать за ненужный расчет бетонной конструкции, увеличивающий смету расходов.

Миф седьмой: помещение котельной не соответствует нормам

В некоторых проектах на сайте планировка домов для 1 семьи копирована с польского варианта. В ней, в самом деле, размещение котельной не соответсвует российским нормам. Но при адаптации проекта все ее параметры корректируются под российские требования.

Миф восьмой: после приобретения проекта клиент не может задавать уточняющие вопросы

После приобретения проекта по вопросам его содержания можно напрямую обращаться к нам в компанию, где клиент получит квалифицированную консультацию.

Миф девятый: технические решения проектов, разработанных 5 лет назад, являются неактуальными

Специалисты компании регулярно совершают проверку всех проектов на их актуальность и соответствие строительным нормам.

Миф десятый: проекты домов не пригодны для строительства

Наша компания на рынке работает уже долгое время. Партнеры компании за это время реализовали в различных городах страны множество проектов Z500. В доказательство этому на сайте есть раздел «Реализация», в котором есть фотографии строений, возведенных по проектам компании. То есть, проекты стопроцентно пригодны для строительства.

Архитектурное бюро Z500 – это ваша путеводная звезда на пути к дому мечты. Международная компания предлагает вашему вниманию широкий выбор архитектурных проектов с возможностью индивидуального проектирования. Каждый проект архитектурного бюро Z500 соответствует актуальным СНиП и СП, а также приятно удивляет практичностью, экономичностью и удобством в повседневной жизни.

ПОПУЛЯРНЫЕ ВОПРОСЫ:
  1. В какую цену обходиться цена сооружения дома вашим клиентам?

    Средняя цена коробки дома составляет около 23000-25000 руб за 1 м2 общей площади, которую можно узнать на странице проекта.

  2. Какой проект одноэтажного дома вызвал наибольшую реакцию у ваших клиентов?

    Очень часто выбор наших клиентов останавливается на проекте Z273. Это компактный одноэтажный дом с тремя спальнями и многоскатной крышей.

  3. Что предлагает компания за цену, указанную на странице проекта?

    Сума за проект, указанная на сайте, предполагает выполнения архитектурно-строительного раздела. Клиент также может заказать инженерный раздел, если он необходим. Для более подробного ознакомление из составом проектной документации, нажмите здесь.

В дополнение ко всему хочется сказать, что нет идеальных компаний. Мы также осознаем, что присутствуют некоторые недостатки в нашей работе. Но мы постоянно растем и совершенствуемся и стараемся максимально быстро устранить недоработки, присутствующие на сайте и стараемся, чтоб каждая планировка проектов домов для одной семьи соответствовала СНиПам.

Мы предлагаем своим клиентам только лучшие проекты жилых домов.

Проекты домов и коттеджей 9 на 13 (9х13)

3

Цена по запросу

3

Цена по запросу

Цена по запросу

2

Цена по запросу

85

Цена по запросу

1

Цена по запросу

10

Цена по запросу

14

Цена по запросу

26

Цена по запросу

22

Цена по запросу

21

Цена по запросу

6

Цена по запросу

11

Цена по запросу

4

Цена по запросу

2

Цена по запросу

6

Цена по запросу

4

Цена по запросу

3

Цена по запросу

* Ставка кредита рассчитана по ипотечной программе «Строительство жилого дома» с первоначальным взносом 25% по ставке 9.7% годовых сроком на 10 лет.
** Указана общая площадь дома, измеренная по наружному периметру стен, а также площади террас, крылец и балконов.

План дома с размерами чертеж (70 фото) » НА ДАЧЕ ФОТО

Типовые проекты одноэтажных домов


Схема проекта одноэтажного дома



План дома с размерами


Чертежи домов


План дома чертеж с размерами двухэтажный


План двухэтажного дома с размерами


Чертежные проекты домов


План загородного дома


План строительства одноэтажного дома


Жилой дом Прима


Планировка коттеджа с гаражом


Планировка коттеджа


Проект полтора этажного дома с мансардой


Радослав Вымпел проекты домов


Дом 40 кв метров с мансардой


Одноэтажный жилой дом планировка


Двухэтажный каркасный дом планировка проекты до 150 кв.м


Проект коттеджа с планом


Чертежи двухэтажных домов



Проекты деревянных домов 2 этажа с планировкой


План кирпичного дома чертеж


Проектные чертежи домов


Проекты домов с планом


Проекты домов чертежи


Чертёж дома с размерами


Проекты двухэтажных домов чертежи


Выдача интерьерных чертежей фото


Чертежи домов из бруса 10на10 одноэтажный


Проект одноэтажного каркасного дома Приозерье 42


Проектные чертежи домов


Чертеж двухэтажного дома


Проекты 2-х этажных домов и коттеджей 150-200 кв.м


План дома чертеж


Одно этажный жил дом проект


Проекты домов с гаражом


План жилого дома с размерами и планировкой


План 2 этажного дома с размерами


Чертеж двухэтажного жилого дома


Планировки одноэтажного дома 110кв


Чертёж дома 2


Планировка коттеджа


Планировка одноэтажного дома 240 кв


Проект дома чертеж


План двухэтажного коттеджа с размерами


Проект 2 этажного коттеджа план


Чертежи двухэтажных домов


План двухэтажного дома чертеж


План дома чертеж


План дома с эркером одноэтажный


Одноэтажный сруб 12х12 планировка


Примеры индивидуального проекта дома


План двухэтажного коттеджа чертеж


План дома со всеми размерами


Одноэтажный жилой дом проект


Архитектурный план дома с размерами


Архитектурный план коттеджа


План проект двухэтажного жилого дома


Типовые проекты жилых домов


Проекты домов с чертежами и размерами


Проектоы 1 «тапжных домов


Проекты домов с чертежами и размерами бесплатно двухэтажный


Коттедж план фасад


Готовые проекты домов


Чертеж двухэтажного дома


Планировка одноэтажного дома с гаражом и котельной


Готовые проекты домов


План проект дома


Проект двухэтажного дома чертежи

План дома

Lodge Life | Одноэтажный деревенский дом с гаражом

Одноэтажный лодж / дом в деревенском стиле

С этим потрясающим деревенским домом вы будете чувствовать себя каждый день как в горном уединении. Вне зависимости от того, является ли это вашим основным домом или вы хотите построить его как место отдыха, «Lodge Life» предоставит все, что вам нужно.

Грандиозный вход через крытую веранду приветствует вас прямо в сердце дома. Когда вы войдете, вы увидите очаровательное и гибкое логово слева и столовую для торжеств справа.Перед вами поистине величественная большая комната, открытая в кухню и обеденный уголок справа. Оказавшись в большой комнате, вы почувствуете истинную красоту и сущность этого дома-лоджа. Выглянув в задний эркер, вы сможете полюбоваться захватывающим видом на заднюю часть дома, что делает этот дом на вершине холма идеальным. Кухня предлагает изысканные блюда, которые гарантированно удовлетворит любого домашнего шеф-повара. Огромный островок примыкает к большой комнате и превращает кухню в просторное место для собраний.За кухней в задней части дома находится неформальный обеденный уголок, выходящий в другой эркер.

Переходя теперь к спальням, вы увидите, что мы тщательно зонировали спальни, чтобы обеспечить максимальное уединение. В правой части дома вы найдете две спальни поменьше, каждая с собственными большими ванными комнатами. Между двумя спальнями мы разместили просторную хозяйственную / грязевую комнату, которая ведет к гаражу на три машины. В левой части дома находится невероятная главная спальня.По коридору вы подойдете к паре французских дверей, которые нежно проведут вас в спальню. Задняя часть спальни выходит через эркер и ведет во внутренний дворик через отдельную дверь. Собственная ванная комната включает в себя полный набор роскошных функций, а завершает ее большая гардеробная.

Мы можем внести изменения в любой из наших планов дома, просто напишите нам через нашу контактную страницу, если у вас возникнут какие-либо вопросы. Щелкните здесь, чтобы просмотреть больше наших проектов домов в деревенском стиле, или поищите здесь проекты домов в Интернете.

Планы домов в коттеджном стиле | Small & Cozy Home Designs

Вызывая очарование Старого Света, они были подчеркнуты булыжником, асимметричной формой и оригинальными, несовместимыми дверями, окнами и линиями крыши. Старые коттеджи представляли собой скромные дома, часто построенные с простой квадратной квадратной конструкцией с эффективной планировкой, предназначенной для максимального увеличения пространства внутри дома, подчеркивая комфортную семейную жизнь. Для строительства домов использовались самые разные строительные материалы, в том числе кирпич и деревянный каркас для дома простой конструкции.

Современные коттеджи

Сегодняшние коттеджи больше не ассоциируются с деревенскими домами, а многогранны, современны и чрезвычайно разнообразны по стилю и конструкции. Довольно часто современные коттеджи представляют собой летние или второстепенные дома, идеально подходящие для жизни на берегу моря или в горах. Праздники и особые случаи, проведенные с семьей и друзьями, можно получить, наслаждаясь приключениями на свежем воздухе и водными развлечениями; плавание, катание на лодке, рыбалка и походы - обычное дело в прошлом, когда дом расположен недалеко от пляжа, озера или в горах.Эти дома «для отдыха» до сих пор считаются относительно небольшими и неприхотливыми; однако это, конечно, не всегда, в зависимости от того, чего хочет домовладелец. Выходные или летние каникулы обладают большим шармом и привлекательны для тех, у кого высокий уровень стресса, как способ «расслабиться» и расслабиться; Дополнительная выгода для домовладельцев может заключаться в сдаче в аренду своей вторичной собственности в качестве источника дохода, когда они сами не занимают дом, или в предоставлении разрешения на использование дома семьей или другом.

Экологически функциональный

В сегодняшней индустрии жилищного строительства термин «коттедж» может использоваться для описания бесконечного разнообразия типов жилищного строительства; однако их функция, универсальность и практическое применение не подлежат сомнению. Коттеджи - прекрасный способ соединиться с окружающей средой; чтобы замедлиться, наслаждайтесь повсеместным открытым пространством, связанным с этими планами, будь то чтение книги, наблюдение за закатом и / или наслаждение приключениями на свежем воздухе. Однако не все коттеджи созданы равными; в то время как те, что используются чаще в качестве домов для отдыха, скромны и, возможно, могут предлагать минимальные удобства для животных, некоторые планы коттеджных домов довольно большие и роскошные, со всеми удобствами и удобствами более крупных домов.Есть богатые и эксклюзивные закрытые поселки, где богатые и знаменитые строят величественные и элегантные дома в стиле коттеджа, будь то дома для отдыха или постоянного проживания.

Индивидуальный стиль

Сегодняшние планы коттеджных домов отличаются своей индивидуальностью, размером и стилем и предлагают широкий спектр удобств и удобств, которые нравятся всему спектру домовладельцев. Они могут быть традиционными и классическими, отображать сельский колорит или отличаться причудливыми и беззаботными деталями экстерьера, а также некоторыми видами открытого пространства и универсальными внутренними планами этажей.Большие или маленькие, большинство планов коттеджей имеют неправильную форму и размеры, архитектурно приятные элементы дизайна и органические, естественные детали, которые в совокупности создают единственный в своем роде дом, который является удобным и привлекательным. И пространство, и дизайн объединены в доме благодаря использованию инновационного и вневременного очарования и характера, в результате чего дом заслуживает внимания.

Представляет ли мысль о уютном коттедже ваш идеальный образ жизни? В таком случае, будь то загородный дом или основное место жительства, план коттеджного дома из нашей коллекции может удовлетворить ваши потребности.Наши красиво оформленные планы коттеджных домов предлагают множество желаемых функций, которые варьируются от плана к плану. Характеристики могут включать:

Очаровательный экстерьер

- Наши планы коттеджного дома имеют прекрасный, детализированный экстерьер.

Передние (и задние) веранды

- Многие из наших планов коттеджей предусматривают большие просторные передние веранды, на которых домовладельцы могут сидеть и наслаждаться долгими летними днями. Питательные для души, эти пространства обеспечивают передышку от повседневной жизни с расширением внутреннего / внешнего пространства, где семья и друзья могут собраться, чтобы подвести итоги дневных приключений.Кроме того, многие планы коттеджей также предусматривают планы задних крыльцов, террас или другого открытого пространства.

Открытые планы этажей

- Планы наших коттеджей включают открытые пространства, которые соединяют кухню и столовую с жилыми помещениями. Это создает возможности для развлечения и приятного времяпровождения с семьей и друзьями.

Чердаки и подвалы

- Верхние чердаки и фундаменты нижних этажей подвала могут предоставить дополнительное пространство для расширения, которое так часто требуется при работе с ограниченным пространством земельного участка.Стимул к застройке, а не застройке, можно найти в более низких затратах, дополнительном пространстве и креативных решениях для дополнительных квадратных метров. Многие из наших планов коттеджей также имеют очаровательные черты, такие как скатные, разнообразные крыши, маленькие окна и слуховые окна на втором этаже, а также каменные детали экстерьера, не теряя сути планов коттеджных домов; сытные, теплые и привлекательные дома, казалось бы, спроектированные с мыслью о «рае на земле». Изучите наши планы по размеру и популярности, чтобы найти свой идеальный коттедж.

Планы коттеджных домов | Южный план жилого дома

Архитектор / дизайнерAllison Ramsey Architects, Inc., Andy McDonald Design Group, Barn Owl Designs, Барри Мур, B&D Studio, LLC, Beau Clowney Architects, Бенджамин Шоуолтер, Бен Паттерсон, AIA, Билл Ингрэм, архитектор, Боб Тимберлейк, Inc. Брэндон Инграм ДизайнЧарльз Пол Гебель АрхитекторCHK ArchitectsChrist AssociatesЧак ДитшеКлей АдамсCMA ArchitectsCooper Johnson Smith Architects, Inc.Cooper Robertson & PartnersCornerstone Group ArchitectsЗагородные домаCourt Atkins GroupCowart GroupCroft & AssociatesCrowe Design and Associates, LLCДэвид РэнглакДэвид ШлиДэвид СмелсерДэвид СуливанДэвид ВагнерДебби Л.Симмонс, Inc. Компания Dungan-Nequette Architects, Durham Crout Architecture, LLC, DWELL ING Architecture, Эдуардо Контрерас, Eskew + Dumez + Ripple Architects, Folck West & Savage Architects, Frank Betz Associates, Inc.Фрэнк Г. Грин, AIAФрэнк МакКолл, Фрэнк Уэлч и партнеры, Inc., Frusterio Design Group, Inc., Гаррелл Ассошиэйтс, Инк. Гэри Джастис, Гэри / Рэгсдейл, Inc. John BaxterGrace Street Системы проектирования жилых домовГруппа 3 ДизайнHearthstone HomesHistorical Concepts, LLCДомашние планы LLCHoyte Johnson, AIAIndoor Outdoor LivingInsite Architecture, Inc.Jack Herr Design Associates, Inc.Джейсон Эдвард БигелоуJ. CardyJ. Дин Уайнсетт, Джим Пфаффман, Джим Уильямс, JKH Architects, J.M. Gunn & Co., Inc.Джон БолкДжон Генри, Inc.Johnston Design GroupДжон Ти, архитекторДжонатан Миллер, архитекторДжон Кондорет, Джова, Дэниэлс и Басби, Just Right for CountryJ. Wright Home Design, K2 Urban Design, Кейт Ковингтон, AIAKen Pieper and Associates LLC, Кен Тейт, архитектор, Kurk Homes, Lake and Land Studio, LLC, Ларри Гарнетт и партнеры, Ларри Джеймс Дизайн, Лью Оливер, Inc. .А.Майк Фандерберк, архитектор Митчелла Барнетта, П.С. Митчелл Гинн, Moser Design Group, Mozon Design, Naumann Group Real Estate Inc., New Home Solutions, New South Classics, LLC, Наши планы города, LLC Allen Smith & AssociatesParagon Design GroupФилип ФрэнксPursley Dixon ArchitectsR. Calvin Clendaniel Associates, RLE Designs, LLC, R.N. Black Associates, LLC, Роберт Орр и партнеры, Роберт Орр и партнеры, Рон Хаз, Рон Уорд, Архитекторы Росни, RPGARyan Gainey & Company, Sailer Design, LLC, SALA Architects, Сандерс, Архитектура, PLLC, Скотти Гуд, Скотт Циглер, прибрежный коттедж, Компания Simple Elegant Home Designs, Inc.Дизайн дома Стивена ДэвисаStephen Fuller, Inc. Компания "Джо Лэнд", "Салливан Дизайн Компани", "Саммерур энд Ассошиэйтс Аркитектс, Инк." Дуглас ЭнохThe Cottage Group, LLCThe Evans GroupThe Village StudioThe Vogt GroupТим Браун Архитектура, LLCТим ХолмсТимоти Брайан, LLCTMC Architecture, Inc., Тодд Архитектс, Inc. Т.Студия BakerWiregrass, Inc. WM. Брайан Джерниган, Inc. Workshops Seven, LLC Захари Хендерсон

0 фут 2

Квадратный фут

10000 фут 2

Сброс настроек Поиск

Планы коттеджных домов из коллекции Plan

Само определение уютного и очаровательного, классического плана коттеджного дома вызывает воспоминания о более простых временах и причудливых приморских городках.

Дома такого типа обычно меньше по размеру, и есть даже варианты планировки крошечных коттеджей.Обычно в этих домах в среднем от двух до трех спален и от одной до двух ванных комнат, хотя есть много домов, которые включают второй этаж или частично второй этаж (для полутораэтажного дома), чтобы разместить больше жилого пространства.

Хотя, конечно, есть немало немалых планов архитектурного стиля коттеджа.

Особенности плана этажа коттеджа

Независимо от размера, все дома в стиле коттеджа характеризуются чувством индивидуальности и традиционного стиля, многие из которых выглядят так, как будто они были взяты прямо из сказки или сборника рассказов.

Некоторые общие характеристики этих домов включают:

  • Штукатурка или черепица для внешней отделки, позволяющая разнообразить архитектурный стиль
  • Маленькие веранды
  • Эркеры
  • Двускатные крыши, иногда включая слуховые окна в больших домах или потолки высотой более 10 футов

Коттеджный стиль - популярный выбор в более живописных районах, так как он позволяет владельцам наслаждаться естественной красотой, которую дает жизнь на природе.Во многих планах коттеджей есть передние или боковые крыльцы, что позволяет владельцам устанавливать скамейки и другие места для сидения, чтобы наслаждаться видом на окружающую сельскую местность, озеро или горы.

Несмотря на более историческую атмосферу, присущую многим из этих домов, в современных планировках коттеджей использована вся современная роскошь других домашних стилей. Это означает, что можно найти коттеджи с открытой планировкой или иным образом оптимизирующие пространство, чтобы обеспечить высочайший уровень комфорта в каждой комнате. Некоторые дома также включают секции для патио или садов, так как дома предназначены для того, чтобы дать владельцам возможность легко наслаждаться природой.

Итак, независимо от того, приведет ли вас ваш вкус к причудливому плану коттеджа из сборника рассказов, большому дому, меньшему дому или чему-то более современному, вы найдете все это в нашей коллекции ниже.

Читать меньше

Планы этажей коттеджного дома, чертежи и проекты небольших домов своими руками

Хотите построить коттедж? Воспользуйтесь нашими планами этажей небольшого коттеджа!

Мечтаете об идеальном коттедже? Уютный деревянный коттедж с видом на деревья, веранду, с которой можно наблюдать ночное небо, усыпанное звездами? Небольшой коттедж, в котором есть все необходимое? И готовы ли вы воплотить свои мечты в реальность? Тогда наши простые в строительстве планы этажей небольшого коттеджа на продажу - правильный путь для вас!

Презентация одного из наших экспериментальных сборных крошечных домов: построенный тремя людьми менее чем за три часа!

Наши проекты небольших домов и чертежи коттеджей на продажу

Когда вы заказываете наши планы этажей небольшого коттеджа своими руками, вы получите по электронной почте подробные чертежи коттеджа с пошаговыми инструкциями, полным списком материалов и точными размерами как в метрической, так и в британской системе мер.Поэтому никаких специальных строительных навыков не требуется. Как только вы получите материалы, вы сможете построить то, что станет для вас идеальной расслабляющей средой. Наши проекты коттеджей и небольшие проекты коттеджей отличаются высочайшим качеством, создавая коттеджные дома, которые выигрывают от прочной конструкции от фундамента до крыши, а также являются уютными и удобными. Планы коттеджных домов различаются по форме и размеру: от одноэтажных небольших домов до домов с дополнительными комнатами, мансардами или целыми этажами. В них есть кухня, а в некоторых также плита или веранда.Хотя, если у вас есть точное видение своего коттеджа, сделанного своими руками, и ни один из предлагаемых нами планов небольших коттеджей для отдыха не охватывает его, купите наиболее похожие планы этажей небольшого коттеджа и используйте их в качестве источника вдохновения. Вы всегда можете изменить форму или размеры в соответствии со своими предпочтениями, сколько захотите!

Мы вдохновлены движением крошечных домов и специализируемся на всех типах микродомов и крошечных домов, поэтому среди нашего предложения также есть планы строителей и планы небольших домов для крошечных домов, хижин, навесов или игровых домиков.

Видео-презентация одного из наших домов: Построен менее чем за месяц!

Почему планы дачного дома велики

Небольшие деревянные коттеджи - прекрасное место, чтобы расслабиться, забыть о повседневных заботах и ​​убежать от городских дел и сумасшествия. Их можно строить в самых живописных и спокойных местах, например, в лесу, на берегу озера или в других спокойных местах, где вы снова почувствуете связь с природой и окружающей средой.Наши планы небольшого коттеджа могут привести к созданию идеального места для отдыха, пляжного домика, деревянного коттеджа или места для отдыха на выходных. Вы можете наслаждаться тишиной в одиночестве, со своим партнером, друзьями или всей семьей. В частности, коттеджи с крыльцом являются одними из самых популярных проектов небольших коттеджей и других проектов небольших домов, которые мы предлагаем.

Преимущества деревянных коттеджей, чертежей коттеджей и других проектов небольших домов многочисленны. Они рентабельны, поскольку дешевы в строительстве, требуют меньшей площади земли, а также значительно дешевле в обслуживании.Их строительство происходит быстро благодаря меньшим размерам и подробным инструкциям по сборке. Они положительно влияют на окружающую среду, потому что наши конструкции обеспечивают лучшее качество и энергоэффективность. Мы не должны забывать о положительном влиянии на вас, давая вам шанс на экологически чистую и простую жизнь. А также цены на наши планы коттеджей очень приятные.

Как построить домик

Все это звучит мечтательно, слишком хорошо, чтобы быть правдой, но вы все еще не уверены, как построить коттедж, и, может быть, не хотите уже начинать с чертежей коттеджа? Что ж, у нас есть книга, которая вам поможет! Наше новое пошаговое руководство «Как построить крошечный дом» охватывает все основные части планов и конструкций, связанных с фундаментом, полом, стенами и крышей.Он предоставляет подробные руководства, иллюстрации и фотографии, документирующие каждый процесс. Ее можно заказать в печатной версии или в виде электронной книги здесь.
Хотели бы вы видеть какие-то результаты на основе наших планов коттеджного дома? Загляните в блог на нашем сайте.

Видео-презентация одного из наших домов: Построен менее чем за месяц!

1-этажный коттедж План дома

Как рассчитать сметную стоимость для построения плана?

Мы создали этот инструмент, чтобы быть простой, но точной оценкой с точностью до вашего локального почтового индекса. код.

Ниже приводится подробное описание того, как мы упрощаем предоставление вам точной оценки.

1. Мы начинаем со средней стоимости вашего местного почтового индекса за квадратный фут для нового строительства. Мы возьмите эти данные из вашей местной документации по недвижимости. Это позволяет получить оценку, которая является "олл-ин" стоила того включает сборы строителя, раскопки, гонорары риелтора и даже стоимость лота.

2. Затем мы берем стоимость за квадратный фут и применяем ее к общей готовой площади дома. план, который вы смотрите. Это дает оценку, очень близкую к точной для вашего региона.

3. Затем мы вносим корректировки в смету на основе уникальных особенностей плана. вы смотрите, например, дополнительное место в гараже, большое крытое крыльцо / патио и т. д.

4. Мы создаем диапазон между низкими и высокими ценами, чтобы помочь покрыть любые отклонения для вашей конкретной ситуации, например, смена фундамента (подпол, подвал, цокольный этаж), расположение участка (закрытый комплекс, озеро) и др.

5. Позволяем регулировать уровень отделки дома. Это отрегулирует ваш стоимость площади / кв.м соответственно.

Уведомление: Этот инструмент был создан с единственной целью - дать нашим клиентам общее представление об общей стоимости построения наших планов. Эта оценка не должна использоваться для каких-либо такие цели, как получение финансирования или возложение на застройщика ответственности за приближаясь к вашей оценке.Если вы ищете точное число для этих целей, пожалуйста, получите план выставлен подрядчиком. Advanced House Planet не несет ответственности, если оценка не точна.

Коттедж Планы домов | Идеальные планы и проекты дома | Чертежи коттеджа | Country Ranch Building Designs

Найдите одну из лучших коллекций планов коттеджей на Интернет, ты почти у цели! Наша удивительная коллекция коттеджей планы предложить что-то для всех.Коттедж спроектирует вас see основаны на легендарном опыте Джерольда Аксельрода, Архитектор. Как один из самых уважаемых архитекторов в Соединенные Штаты, философия дизайна коттеджей г-на Аксельрода - основан на трех принципах: функциональность, безупречность и удобство использования. Планировка этажей. Дизайн основан на сегодняшнем образе жизни и их легко построить. Найдите минутку и найдите это идеальное, план коттеджа.Так легко найти идеальный план дома, прямо здесь .... из "Идеальных планов дома".

Начать ваши планы коттеджа найдите сейчас, нажав здесь или просмотрите наши представленные планы ниже!

Рекомендуемые План коттеджа

Рустик Дом для отпуска с большим крыльцом
Этот очаровательный 1-1 / 2-этажный дом был специально спроектирован. как дом для отдыха круглый год.Он включает в себя все необходимые функции чтобы сделать это место особенным для вашего отпуска, включая огромная веранда, которую можно было закрыть или закрыть, в зависимости от ваше местоположение. Главная спальня находится на первом этаже, с еще две спальни. Большой номер очень большой и включает в себя эффектный сводчатый потолок.
Все Лучший продавец времени - фаворит страны
Этот план объединяет самые роскошные современные элементы домашнего дизайна в один привлекательный и экономичный пакет.Крытая веранда и остроконечная линия крыши, подчеркнутая арочным окном и круглые вентиляционные решетки, придающие внешнему виду домашний, но стильный вид. Сразу за входной дверью потолок поднимается до 11 футов, предлагая впечатляющее приветствие. Просторная гостиная залита водой. со светом через центральное окно в крыше и пару французских дверей которые обрамляют умный камин.
Очаровательный и доступное загородное ранчо
Нет причин, по которым скромное и доступное ранчо не может быть очаровательным И жить в нем тоже приятно. Я спроектировал этот прекрасный дом быть всем этим и даже больше. Открытая планировка с окнами в во всех направлениях, вся жилая площадь кажется больше, чем Это.Дополнительный пристроенный гараж включен в чертежи. - или как часть необязательного плана подвального этажа, как показано на фотографии.


Как записаться Купить

Ваш новый проект коттеджа может быть просто на расстоянии одного клика, поэтому не тратьте время на поиск по десяткам тысячи планов дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
