Котлы viessmann vitomax 200: Промышленный котел Viessmann Vitomax 200

Vitomax 200 | цены, тех. характеристики

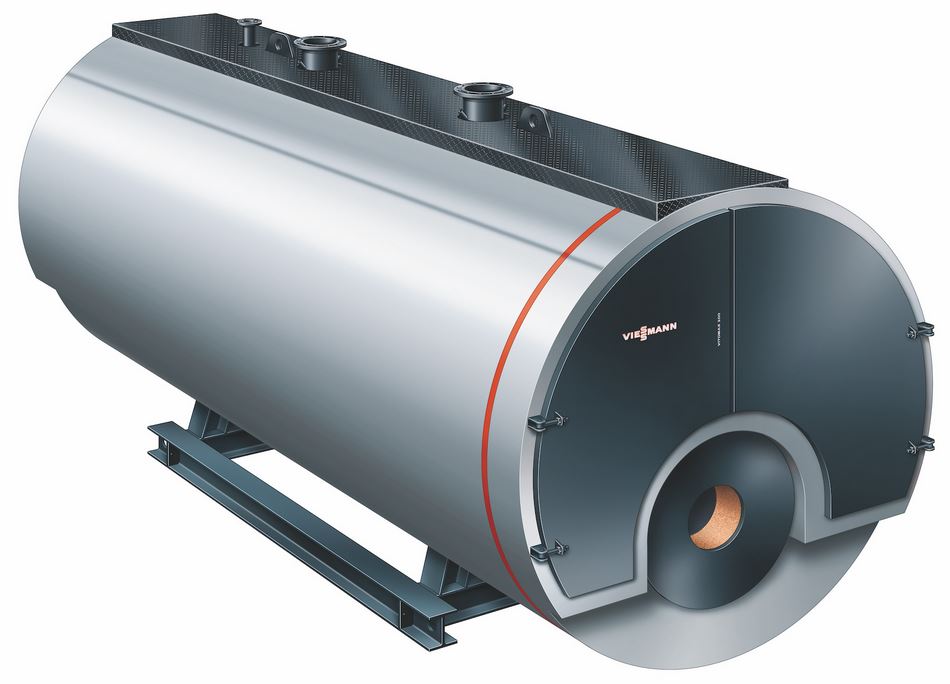

Трехходовые водогрейные котлы Vitomax 200 LW выпускаются двух типов, отличающихся по мощности:

М 62А – с номинальной мощностью от 2,3 до 6,0 МВт;
М 241 – с мощностью от 7,8 до 19,5 МВт.

Модель предназначена для применения на промышленных предприятиях, в зданиях коммерческого и общественного назначения.
Преимущества котлов Vitomax 200 LW

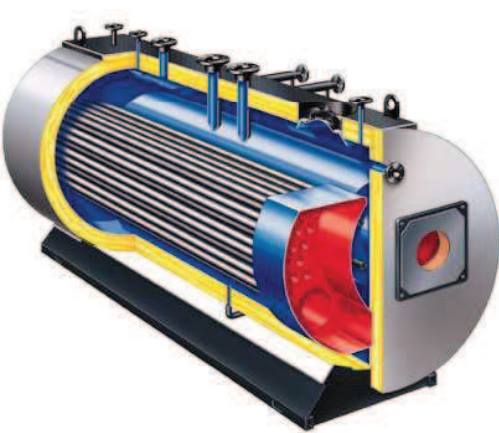

Трехходовая конструкция обеспечивает высокую экологичность.

Топливо сгорает практически полностью, с минимальным выделением вредных веществ в атмосферу.

Высокая эффективность расхода ресурсов.

Благодаря большому водонаполнению котлового блока и широким промежуткам, разделяющим жаровые трубы, котел работает по принципу естественной циркуляции.

Теплоизоляционный слой в 120 мм снижает потери тепла.

Возможность подключения теплообменника Viessmann Vitotrans позволяет, используя энергию отходящих газов и теплоту конденсации, повысить КПД котла до 107%.

Удобное управление всеми функциями через цифровой контроллер Vitocontrol.

Шкаф управления позволяет минимизировать участие человека при эксплуатации котлов Vitomax 200 LW. Управление может иметь удаленный доступ, включение в общий менеджмент здания через интернет.

Удобство монтажа и эксплуатации

По сравнению с более ранними моделями, Vitomax 200 LW имеет компактные габариты при высокой мощности. Это облегчает транспортировку и монтаж агрегата.

Удобная конструкция дверей позволяет производить чистку и техническое обслуживание камер без отключения горелки и остановки линии подачи топлива.

Жаровая труба оборудована широкой дверцей в задней части и практичными поворотными дверями, навешивать которые возможно справа или слева на усмотрение конкретного пользователя.

Дополнительный комфорт вместе с защитой изоляции предоставляет верхняя проходная площадка.

Гидравлическая стыковка системы с котлом Vitomax 200 LW упрощена благодаря отсутствию принудительной циркуляции.
Основные характеристики
Водогрейные котлы Vitomax 200 LW предназначены для работы на жидком и газообразном топливе.

Допустимая температура подачи – 110-120оС. При превышении этих пределов срабатывает защитный ограничитель.

Допустимое рабочее давление моделей, входящих в линейку, 6, 10, 16 бар.

Опционно в поставку могут входить дополнительные терморегуляторы или контроллер котлового контура.

Выпуск котлов Vitomax 200 LW ведется с соблюдением строжайшего контроля качества, благодаря которому компания Vissmann в течение десятилетий сохраняет лидерство в области производства отопительного и водогрейного оборудования.

Соответствие международным стандартам безопасности, экологичности и эффективности – важные условия поддержки репутации бренда.

Квалифицированный монтаж, своевременное сервисное обслуживание и выполнение правил, указанных в инструкции, гарантирует длительную бесперебойную работу котлов Vitomax 200 LW.

VIESSMANN Vitomax 200-LW м241 Котел паровой и жидкотопливный

Водогрейный котел Vitomax 200-LW с максимально допустимой температурой подачи 115°C, с рабочим давлением 6 и 10 бар и диапазоном тепловой мощности от 2,1 до 19,5 MВт. (тип M241).

Основные преимущества:

• Незначительные потери с излучением за счет эффективной охватывающей теплоизоляции толщиной 120 мм и водоохлаждаемой передней стенки. Коэффициент полезного действия котла: 92 %. При подключении к котлу газоводяного теплообменника Vitotrans 300 утилизируется теплота парообразования и нормативный КПД возрастает на 12%;
• Трехходовой котел с малой теплонапряженностью камеры сгорания ( < 1,3 MВт/м³ ) и низким выбросом оксидов азота;
• Нет ограничений по минимальному расходу теплоносителя через котел — широкие проходы между жаровыми трубами и большое водонаполнение котлового блока обеспечивают эффективную естественную циркуляцию и теплосьем со стороны котловой воды, в результате упрощается стыковка котла с системой;
• Удобство технического обслуживания благодаря наличию поворотных камер без обмуровки и поворотных дверец больших размеров, облегчающих чистку газоходов;
• Проходная площадка по верхней части водогрейного котла входит в объем поставки и облегчает его монтаж и обслуживание, а также предохраняет изоляцию от повреждения;
• Дополнительно Vitomax 200-LW может снабжаться термостатами или устройствами регулирования Vitotronic;
• Шкаф управления Vitocontrol позволяет управлять всеми устройствами регулирования и системами управления котла в автоматическом режиме.

Характеристика	Значение 1	Значение 2	Значение 3	Значение 4	Значение 5
Типоразмер котла	1	2	3	4	5
Номинальная тепловая мощность, МВт	2,30	2,80	3,50	4,50	6,00
Номинальная тепловая нагрузка, МВт	2,50	3,04	3,80	4,89	6,52
Допустимое рабочее давление, бар	6 или 10	6 или 10	6 или 10	6 или 10	6 или 10
Сопротивление на стороне уходящих, мбар газов	7,5	8,5	10,0	10,5	14,0
Транспортные габаритные размеры (без упаковки)
Общая длина, м	4,20	4,50	4,85	5,30	5,90
Общая ширина, м	1,95	2,04	2,18	2,31	2,43
Общая высота, м	2,24	2,33	2,47	2,63	2,75
Общая масса водогрейного котла с теплоизоляцией для допустимого рабочего давления
6 бар	5,0	6,0	7,2	8,7	10,5
10 бар	5,8	6,9	8,3	10,0	12,1
Объем котловой воды, м3	4,9	5,6	7,0	8,7	10,5
Подключения
Патрубки пoдающей и обратной магистралей, PN 16 DN	150	150	200	200	250
Патрубок предохранительного клапана для допустимого рабочего давления
-6 бар, PN 16 DN	50	65*3	65*3	65*3	80
— 10 бар, PN 16 DN	—	50	50	65*3	65*3
PN 40 DN	40	—	—	—	—
Патрубок опорожения PN 40 DN	40	40	40	40	40
Параметры уходящих газов:
Массовый расход
— при номинальной тепловой нагрузке, кг/ч	3510	4340	5340	6510	7510
— при частичной нагрузке, кг/ч	1760	2170	2670	3260	3760
Требуемый напор, Па/мбар	0	0	0	0	0
Патрубок подсоединения дымохода:
наруж. , 7мм	410	460	510	560	660
внутр., 7мм	400	450	500	550	650
Объем топки,м3 Жаровая труба и поворотная камера	1,55	1,91	2,35	3,07	4,24

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан — доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

• ИННОВАЦИИ

  Компания Viessmann имеет целый ряд первоклассных решений и разработок, которые делают ее технологическим лидером в своей отрасли. Высокое качество продуктов Viessmann обеспечивается благодаря самым современным конструкционным принципам в сочетании с новейшими материалами.

• МИРОВОЙ РЫНОК

  Имея 27 производственных площадок в 11 странах, сбытовые подразделения и представительства в 74 странах и 120 филиалов, Viessmann ориентирован на международный уровень. Доля экспорта составляет 56 процентов от общего оборота.

• ЭКОЛОГИЯ

  Являясь пионером в вопросах экологической безопасности, компания Viessmann поставляет энергоэффективные и экологичные отопительные системы, работающие на газе и на жидком топливе, с использованием солнечной энергии, возобновляемых источников энергии и природного тепла.



• Газовые котлы до 140 кВт

  Vitopend 100-W, Vitogas 100-F и др.

• Газовые котлы, 150 кВт

  конденсационные: Vitodens и др.

• Газовые котлы, 1400 кВт

  конденсационные: Vitocrossal и др.

• Электрические котлы

  Vitotron 100 и др.

• Твердотопливные котлы, 80 кВт

  Vitoligno 100-S и др.

• Жидкотопливные котлы, 63 кВт

  Vitorond 100, Vitola 200 и др.

• Жидкотопливные котлы, 26 МВт

  Vitomax 100-LW и др.

• На жидком топливе/газе,2000 кВт

  Vitoplex 100, Vitoplex 200 и др.

• Жидкотопливные котлы

  конденсационные: Vitorondens и др

• Когенерационные установки

  Vitobloc 200 и др.

• Вентиляционные системы

  Vitovent 300, Vitovent 300-W и др.

• Емкостные водонагреватели

  Vitocell 100-H, Vitocell 100-V и др.

• Теплообменники

  Vitotrans 100, Vitotrans 200 и др.

• Тепловые насосы

  Vitocal 200-G, Vitocal 222-G и др.

• Солнечные коллекторы

  Vitosol 100-F, Vitosol 200-T и др.

• Гелиокомплекты для ГВС

  Vitosol 141-FM и др.

• Контроллеры

  Vitotronic, Vitosolic и др.

• Горелки для котлов

  Vitoflame 200 и др.

• Системы водоподготовки, фильтры

  Aquahome 17-N и др.

• Коммуникация и автоматизация

  Vitocom 100, Vitocom 100 LAN1 и др.

• Теплоносители

  Antifrogen L, Antifrogen N и др.

• Cредства очистки котлов

  Fauch 200, Fauch 300 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

• (7273)495-231
• (3955)60-70-56
• (8182)63-90-72
• (8512)99-46-04
• (3852)73-04-60
• (4722)40-23-64
• (4162)22-76-07
• (4832)59-03-52
• (423)249-28-31
• (8672)28-90-48
• (4922)49-43-18
• (844)278-03-48
• (8172)26-41-59
• (473)204-51-73
• (343)384-55-89
• (4932)77-34-06
• (3412)26-03-58
• (395)279-98-46
• (843)206-01-48
• (4012)72-03-81
• (4842)92-23-67
• (3842)65-04-62
• (8332)68-02-04
• (4966)23-41-49
• (4942)77-07-48
• (861)203-40-90
• (391)204-63-61
• (3522)50-90-47
• (4712)77-13-04
• (4742)52-20-81
• (3519)55-03-13
• (495)268-04-70
• (8152)59-64-93
• (8552)20-53-41
• (831)429-08-12
• (3843)20-46-81
• (383)227-86-73
• (3496)41-32-12
• (3812)21-46-40
• (4862)44-53-42
• (3532)37-68-04
• (8412)22-31-16
• (342)205-81-47
• (8142)55-98-37
• (8112)59-10-37
• (863)308-18-15
• (4912)46-61-64
• (846)206-03-16
• (812)309-46-40
• (8342)22-96-24
• (845)249-38-78
• (8692)22-31-93
• (3652)67-13-56
• (4812)29-41-54
• (862)225-72-31
• (8652)20-65-13
• (3462)77-98-35
• (8212)25-95-17
• (4752)50-40-97
• (4822)63-31-35
• (8482)63-91-07
• (3822)98-41-53
• (4872)33-79-87
• (3452)66-21-18
• (3012)59-97-51
• (8422)24-23-59
• (347)229-48-12
• (4212)92-98-04
• (8352)28-53-07
• (351)202-03-61
• (8202)49-02-64
• (3022)38-34-83
• (4112)23-90-97
• (4852)69-52-93

Задайте вопрос прямо сейчас:

Viessmann VITOMAX 200 HS m235 03A Промышленный котел Подержанные машины

• Описание
• Технические характеристики
• Об этом продавце

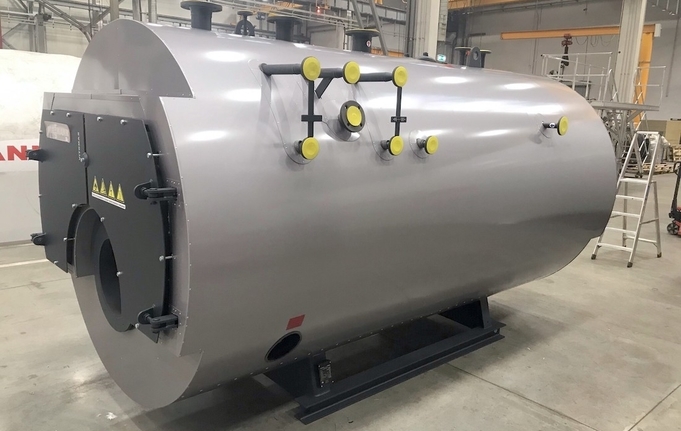

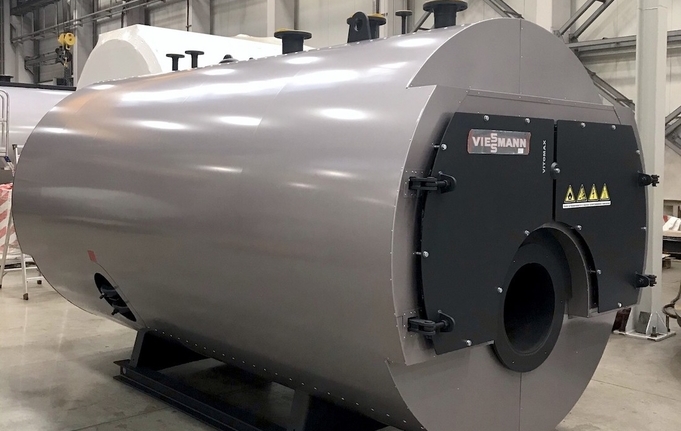

Продается новый котел промышленный парогенератор VIESSMANN HS200A тип M23503A 18т/ч пара. В работе не используется. В настоящее время сохранен. В наличии три котла парогенератор промышленный 18т/ч полной комплектации.
