Обзор современных промышленных газовых котлов

Любое промышленное предприятие, независимо от его профиля и размеров, нуждается в тепле для обогрева производственных площадей. Больше того, многие технологические процессы зависят от наличия тепловой энергии, для вырабатывания которой традиционно применяются промышленные газовые котлы. Тепловая энергия поступает на производство в двух видах: горячая вода или пар.

Классификация промышленных котельных установок

Тепловые генераторы для нужд промышленных предприятий можно условно разделить на такие группы:

  1. Водогрейные агрегаты малой мощности (до 500 кВт) для обслуживания небольших производств. Сюда же следует отнести и конденсационные котлы с высоким КПД (до 96%).
  2. Теплогенераторы средней мощности (до 2 МВт). Применяются в небольших городских котельных и для нужд децентрализованного теплоснабжения предприятий.
  3. Газовые установки большой мощности (до 20 МВт и более), снабжающие теплом целые городские районы и крупные промышленные объекты.
  4. Парогенераторные установки для производства сухого и насыщенного пара на технологические нужды средних и крупных производств.
  5. Газовые когенерационные агрегаты, вырабатывающие в последовательном режиме тепловую и электрическую энергию.

Невзирая на большую производительность промышленных котлов, принцип их действия мало чем отличается от бытовых водогрейных агрегатов. Они оборудованы камерой сгорания и газогорелочным устройством, которые являются основными элементами технологического процесса. Теплота сжигания природного газа передается теплоносителю посредством теплообменников различных конструкций. По способу теплопередачи последние делятся на водотрубные и жаротрубные.

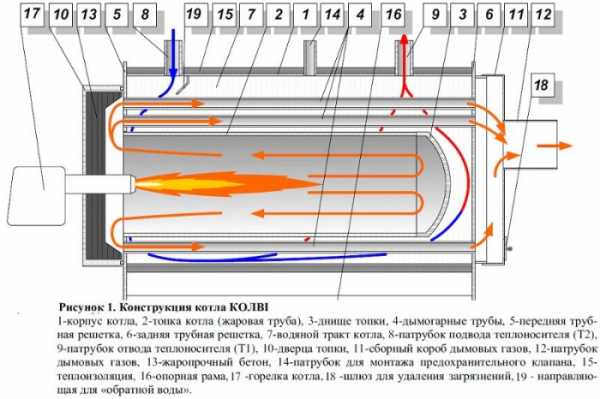

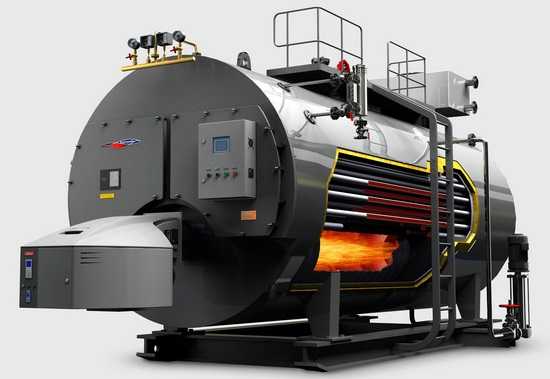

В водотрубном теплообменнике вода циркулирует внутри металлических труб, а продукты горения топлива движутся сквозь пучки этих трубопроводов. При этом тепловая энергия дымовых газов передается теплоносителю, после чего они выходят наружу. В жаротрубных агрегатах среды, участвующие в процессе обмена теплотой, расположены наоборот. В трубах (газоходах) движутся раскаленные газы, а сами газоходы погружены котловой бак с водой.

Движение продуктов горения через теплообменник во всех промышленных теплогенераторах – принудительное, обеспечивается тремя способами:

  • С помощью дутьевых машин (вентиляторов), нагнетающих воздух в топку.
  • Вентилятором, установленным на выходе газовоздушного тракта, — дымососом.
  • Комбинированным способом, в этом случае газовый агрегат снабжен обоими видами вентиляторов.

Устройство и принцип работы

Агрегаты малой мощности, как правило, обеспечивают отопление небольших производственных зданий и цехов. Они снабжаются горелочными устройствами стержневого типа, представляющие собой несколько параллельных стержней с множеством отверстий для выхода топливовоздушной смеси. Смешивание топлива с воздухом частично происходит внутри стержней, другая часть воздуха подается прямо в топку. Пламя распространяется по всей площади равномерно, раскаленные газы от него поднимаются и нагревают водотрубный теплообменник, выполненный из чугуна или стали. Такие теплогенераторы считаются низкотемпературными, поскольку теплоноситель в них нагревается до максимальной температуры 90 ºС.

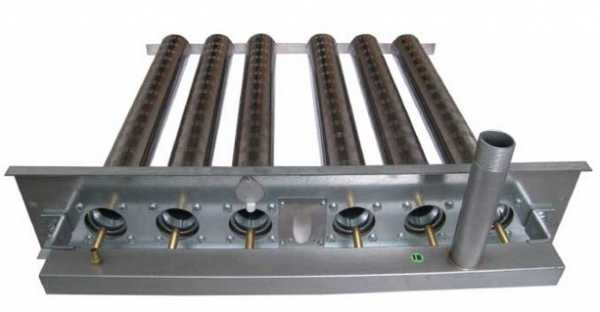

Стержневыми горелками оборудуются агрегаты мощностью до 100 кВт, в более мощных установках используются газогорелочные устройства факельного типа. Их отличие в том, что вся конструкция вместе с вентилятором вынесена наружу, на фронтальную панель котла. Внутри находится только сопло, из которого на все пространство камеры сгорания распространяется факел пламени.

Пламя горелки прогревает водяную рубашку агрегата напрямую, а отходящие продукты сжигания попадают в газоходы жаротрубного теплообменника. Сама камера сгорания изготавливается круглого сечения с гофрированными стенками, придающими топке дополнительную прочность. Перед тем как выйти в канал дымохода, разогретые газы могут 2 или 3 раза совершить путь по газоходам в противоположных направлениях, активно передавая тепло водяной рубашке. Соответственно, котел для отопления подобной конструкции считается двухходовым или трехходовым и способен разогревать воду до температуры 115 ºС или производить пар, поэтому является высокотемпературным.

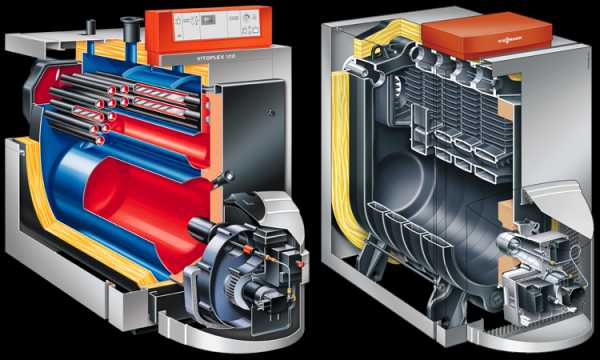

Жаротрубные и водотрубные теплообменники имеют свои достоинства и недостатки, при этом одинаково успешно применяются в промышленном теплосиловом оборудовании. На вопрос, – какой тип теплообменника лучше, нет однозначного ответа, все зависит от каждого отдельно взятого случая.

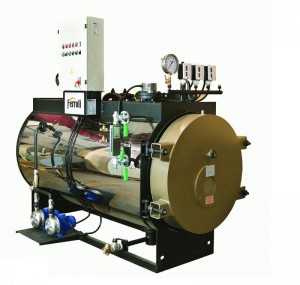

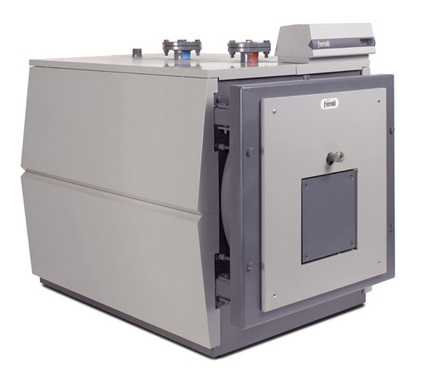

Например, промышленный газовый котел Ferroli, мощность которого достигает 8 МВт при давлении теплоносителя до 10 Бар, традиционно изготавливается жаротрубной конструкции с тремя ходами газов. Изделия этого производителя превосходно зарекомендовали себя эффективной и надежной работой на различных предприятиях по всему миру. В то же время множество других итальянских производителей предлагают парогенерирующие установки с водотрубными теплообменниками, обладающими большой производительностью.

В целях повышения КПД теплосиловых установок для отбора тепловой энергии отходящих газов в котельных промышленных предприятий применяются дополнительные устройства – экономайзеры. Как правило, они поставляются производителем комплектно с теплосиловым оборудованием. Например, экономайзеры промышленных газовых котлов Viessmann Vitomax 200HS Тип М237 встроены в конструкцию самого агрегата. По сути, это еще одно жаротрубное устройство, находящееся в самом конце тракта и значительно понижающие температуру дымовых газов. За счет этого КПД установки возрастает на 3—6%, что при больших потребляемых объемах природного газа является значительной экономией.

Заключение

Современные газовые котлы для отопления промышленных зданий и сооружений – это сложные и высокотехнологичные устройства. Эффективность их работы лежит в пределах 83—96% в зависимости от технологического процесса и режима работы. Такие значения КПД показывает теплосиловое оборудование ведущих зарубежных производителей.

cotlix.com

Промышленные газовые котлы – водогрейное и паровое оборудование


    Содержимое:
  1. Виды промышленных котлов на газе
    1. Водогрейные котлы на газе
    2. Паровые газовые котлы
  2. Устройство промышленного котла
    1. Устройство топочной камеры
    2. Автоматика промышленных котлов
    3. Типы газовых горелок
  3. Правила промышленной безопасности
  4. Выбор марки промышленного котла

Промышленное котельное оборудование, отличается высокой производительностью и практически полной автоматизацией. Присутствует многоступенчатая система безопасности. Промышленные газовые котлы, делятся на две категории, по принципу работы и внутреннему устройству.

Виды промышленных котлов, работающих на газе


Существует всего две основных разновидности газовых отопительных котлов промышленного назначения. Отличия внутреннего устройства отопительного оборудования:
  1. Температура теплоносителя – промышленные котлы работают по принципу подогрева воды или производства сухого пара.
  2. Тип теплообменника.
  3. Эффективность и теплоотдача.

Газовые промышленные котлы отопления, изготавливают ведущие европейские и отечественные производители. На данный момент, выпускаются полностью укомплектованные модульные котельные, а также, отдельно стоящее отопительное оборудование.

Водогрейные котлы на газе


Промышленные водогрейные газовые котлы являются отопительным оборудованием, пользующимся наибольшей популярностью. Модели отличаются следующими параметрами:
  • Принцип нагрева теплоносителя – котлы снабжены одним или двумя теплообменниками. В котельном оборудовании промышленного типа, используется первичный теплообменник, типа «водяной рубашки», полностью окружающей камеру сгорания, а также, дымовые каналы ломаной конструкции.
  • Количество теплообменников – промышленные котлы, в большинстве случаев, оснащаются одним теплообменником. Для нагрева ГВС, к водоснабжению подключается бойлер косвенного нагрева с объемом до 2500 литров.
  • Возможность работы на альтернативном типе топлива – сжиженном газе, дизеле, отработанном масле.
  • Котлы, оснащенные модуляционной горелкой, автоматически подстраиваются к рабочим параметрам системы отопления: давлению в магистрали, резкому похолоданию, качеству теплоносителя и топлива.

Принцип работы промышленного водогрейного котла, практически ничем не отличается от бытового отопительного оборудования. Разница заключается в большей мощности, достигающей нескольких мВт.

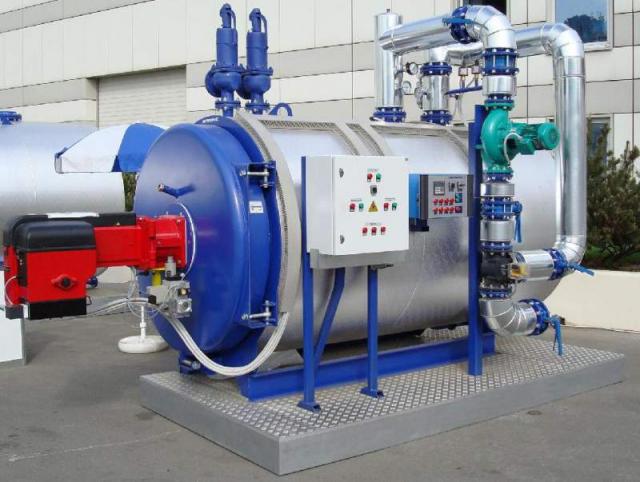

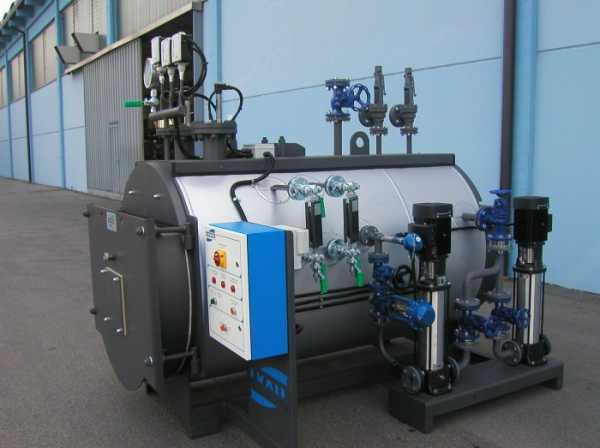

Паровые газовые котлы


Паровое котельное оборудование, работает в условиях высокой температуры теплоносителя. Нагрев осуществляется в два этапа:
  • Теплоноситель нагревается до температуры, свыше 100°С. Достигнув точки кипения, жидкость становится паром, после чего, отправляется в сепаратор, где частички влаги удаляются.
  • Сухой пар направляется на повторный подогрев. Температура пара доходит до необходимых показателей.

Паровые газовые котлы высокого давления, выполняют сразу несколько важных функций:
  • Нагревают теплоноситель для системы отопления.
  • Продуцируют пар для производства.

Для большей теплоэффективности, в котельном оборудовании используется рециркуляция дымовых газов. Нагретые воздушные массы направляются не сразу в дымовой канал, а повторно посылаются в теплообменник.

Классификация паровых котлов включает в себя несколько моделей:

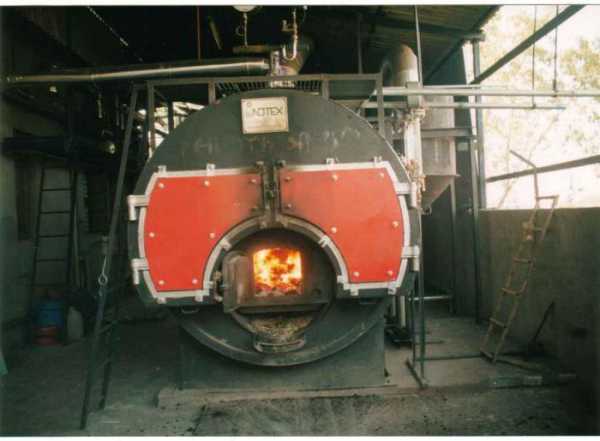

  • Жаротрубный паровой котел на газовом топливе – устаревший тип с низким КПД. Газообразные разогретые продукты сгорания, циркулируют по множеству трубок, расположенных внутри корпуса. Жаровые трубы окружает теплоноситель системы отопления. Производительность оборудования, ограничена 360 кВт. Пар подается под давлением, равным приблизительно 1 Мпа.
  • Водотрубный паровой отопительный агрегат – в данной конструкции, пар окружает трубы, по которым циркулирует теплоноситель, что обеспечивает высокую теплоотдачу и производительность.
    Недостаток решения – необходимость в слаженной работе многоуровневой системы безопасности. Сердцевиной котла является поперечный или продольный барабан, установленный горизонтально или вертикально.

Принцип работы промышленного газового котла, вырабатывающего пар, во многом зависит от метода нагрева теплоносителя. Мощные котельные установки, вырабатывают от 0,3-1 т сухого пара в час.



Устройство промышленного котла, работающего на газе


Промышленные водогрейные котлы на газовом топливе, по своей конструкции, мало чем отличаются от бытового котельного оборудования. Принцип работы паровых моделей, имеет сложное внутреннее устройство, заслуживающее отдельного упоминания.

Отличия затронули топочную камеру, автоматику, а также устройство газового горелочного устройства. Благодаря особенностям конструкции, помимо нагрева теплоносителя, продуцируется большое количество горячего пара, используемого в различных сферах производства.

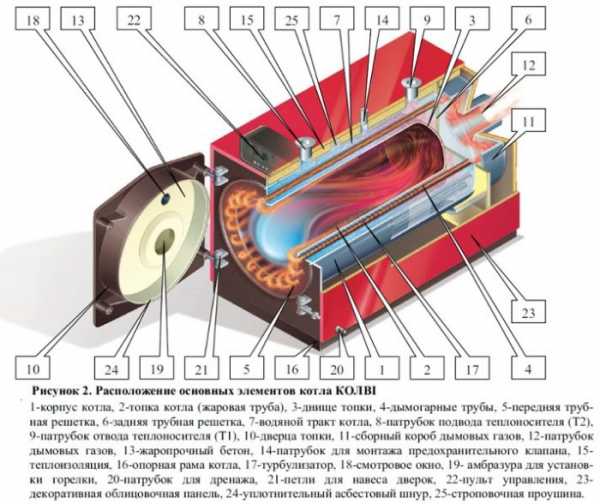

Устройство топочной камеры


Промышленное газовое котельное оборудование, продуцирующее пар, снабжается наддувной топочной камерой. Осуществляется принудительное нагнетание воздуха, что делает возможным поддержание высокой температуры, в пределах 1900°С. Принцип работы имеет следующие отличия:
  • Продукты сгорания поступают в дымоходный канал при температуре 800°С и используются для изготовления пара.
  • Тепло аккумулируется особыми топочными экранами и теплообменником, окружающим горелку и дымоходные каналы.
  • После прохождения через сложную конструкцию каналов, продукты сгорания остывают до температуры 100°С и применяются для подогрева теплоносителя системы отопления.
  • Дополнительным устройством топочной камеры парового котла, является сепаратор, удаляющий капельки влаги и пароперегреватель.

Данный принцип работы отличает все паровые котлы. Конструкционные отличия заключаются в принципе подогрева теплоносителя. В жаротрубных моделях, внутри теплообменника расположены трубки, по которым циркулирует нагретый дым. В водотрубных котлах, наоборот, горячий воздух окружает трубы с циркулирующим теплоносителем.

Автоматика промышленных котлов


В промышленных котлах, предусмотрено автоматическое регулирование работы, обеспечивающее безопасность эксплуатации. За работой котельной следит автоматика. Современное оборудование, оснащено микропроцессорными контроллерами и модуляционной горелкой, автоматически изменяющей производительность и подстраивающейся под необходимые параметры.

Безопасность эксплуатации обеспечивают следующие узлы:

  • Автоматика для подачи газа – работает в двух базовых режимах на сжигание магистрального и сжиженного газа, что очень удобно и позволяет попеременно использовать каждый вид топлива. Автоматика отслеживает, параметры давления газа и выключает работу котла при достижении максимально допустимых значений и показателей.
  • Автоматика безопасности – представляет целую многоуровневую систему, контролирующую подачу и давление газа, наличие пламени на горелочном устройстве, электророзжиг, параметры тяги, температуру нагрева теплоносителя и многое другое.
    В некоторых котлах, помимо прочего, предусмотрена система самодиагностики, проверяющая работоспособность оборудования и сохраняющая результаты проверок в базе данных контролирующего процессора.

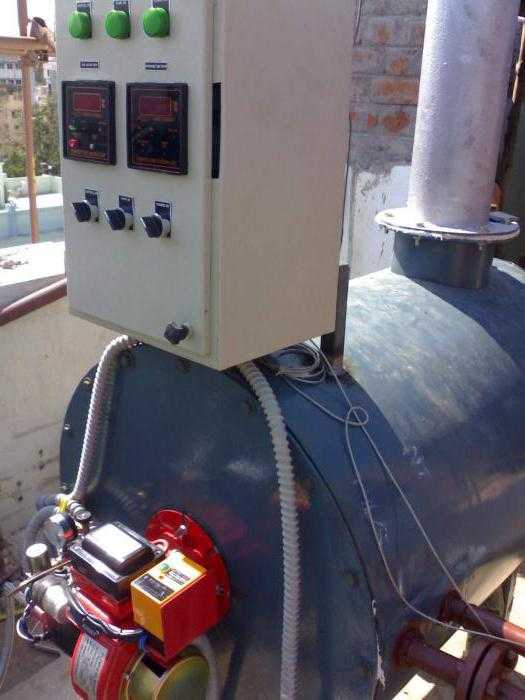

Типы газовых горелок

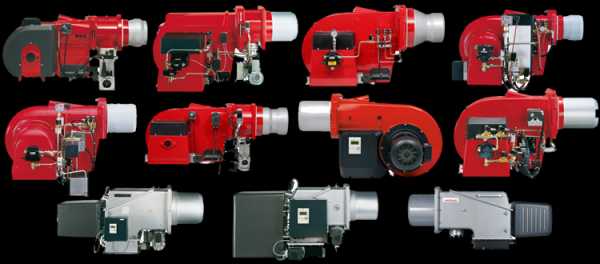

В промышленном оборудовании, устанавливаются горелки с разным принципом работы и устройством. Не имея профильного образования, самостоятельно сложно понять, о чем идет речь в описании устройства. Чаще всего, встречаются следующие термины:

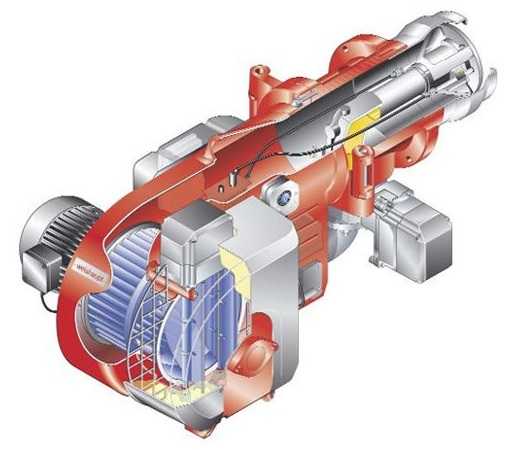

  • Газовые горелки с принудительной подачей воздуха – в горелках данного типа, воздух нагнетается с помощью вентилятора. Горелочные устройства с принудительной тягой, устанавливаются в паровых и некоторых типах водогрейных котлов.
  • Модулируемые горелки – горелочное устройство работает на нагрев теплоносителя следующим образом. При достижении теплоносителем необходимой температуры, гаснет, а после остывания до установленного минимума, включается. Модулируемая горелка меняет интенсивность нагрева, работая в пределах от 15-100% мощности.
  • Инжекционные горелки низкого давления – предназначены для промышленного обогрева с применением сжиженного газа. КПД устройств небольшой. Во время работы, требуется установка стабилизирующих устройств.
  • Котлы пульсирующего горения – отдельная категория теплогенераторов. По сути, в конструкции нет горелочного устройства как такового. Горение осуществляется в замкнутой емкости и продолжается, пока температура теплоносителя не достигнет заданных параметров. Устройство применяется в водогрейных агрегатах.

При выборе горелочного устройства, обращают внимание на возможность работы при низком давлении, а также возможности переоборудования под сжигание баллонного газа.

Правила промышленной безопасности газовых котлов


Любое газовое оборудование – потенциально опасно. Котельная имеет класс взрывоопасности, В1-В4. По этой причине, к установке теплогенератора, работающего на сжиженном или магистральном газе, предъявляются высокие требования, описанные в СНиП и ППБ. Ввод котельной в эксплуатацию, происходит только после инспекции представителя Газнадзора.

Существуют несколько требований, отдельно оговаривающих промышленное использование газового отопительного теплогенератора:

  • Обслуживание промышленных отопительных котлов, осуществляется дважды в году: в начале и после окончания отопительного сезона.
  • Паровые котлы чувствительны к качеству воды. Накипь, при высоких температурах горения газа, может стать причиной возникновения аварийной ситуации. Подключение системы водоподготовки и фильтра для умягчения воды, непременное условие ввода котла в эксплуатацию.
  • В котельной предусматривают систему пожарной сигнализации, детекторов утечки угарного газа, индивидуальные средства защиты и пожаротушения.
  • К контролю работы котельного оборудования, допускаются специально обученные специалисты с необходимым допуском.

Промышленные котельные, должны соответствовать требованиям, описанным в СНиП 41-01-2003, II-35-76, а также ТКП 45-4.03-267-2012.

Выбор марки промышленного котла


Промышленные котельные оснащают теплогенераторами российского, немецкого и итальянского производства. Популярностью пользуются следующие модели котлов:
  • Промышленные газовые котлы российского производства – отличаются неприхотливостью к рабочим параметрам системы отопления. Стоят, в среднем, в 2 раза дешевле зарубежных аналогов. Отечественные котлы промышленного типа, предлагает компания Термотехник.
  • Промышленные котлы на газе, зарубежного производства, изготавливаются в Германии, Италии, Словакии. Особой популярностью, пользуются Buderus Logano и Logano PLUS, Vaillant atmoCRAFT, Viessmann Vitoplex, Vitorond и Vitocrossal, Ferroli Prextherm, Riello RTQ, Sime Simerac, Lamborghini MEGA PREX, De Dietrich серии C и DTG, Protherm в серии Бизон NO. Продукцию отличает неизменное качество сборки и высокая степень безопасности и теплоэффективности.

При подборе котельного оборудования, ориентируются на фактические потребности производства. Если существует необходимость исключительно в отоплении, выбирают водогрейные котлы. Паровые теплогенераторы, востребованы в некоторых видах мебельного и деревоперерабатывающего производства, в сельском хозяйстве и нефтяной промышленности.

avtonomnoeteplo.ru

водогрейные, стальные, чугунные газовые агрегаты отопления

Исторические документы доказывают, что первый паровой котел был изобретен и сооружен в середине семнадцатого века. Но так сложилось, что родоначальником всех водогрейных котлов считается изобретение французского физика Папена, который свое детище выставил на всеобщее обозрение в 1680 году. Агрегат своей формой был похож на обычный варочный котел, отсюда и получил свое название, которое используется до сих пор. Промышленные котлы стали активно применяться уже в начале восемнадцатого века. Именно в этот период стали развиваться такие отрасли, как горнодобывающая и металлургия.

Свой современный облик (цилиндрический) промышленный котел получил только в девятнадцатом веке. Кстати, первые такие агрегаты обладали низкими техническими характеристиками. К примеру, КПД – 30%, производительность – 1 кВт, выработка пара – 0,4 т/ч, площадь нагреваемой поверхности до 25 м².

Классификация

В настоящее время все теплотехническое оборудование промышленного типа делится на несколько категорий. Основное же разделение происходит на две группы. Если основной признак разделения – это движение газов или воды, то промышленные котлы делятся на жаротрубные и водотрубные. В первом случае обогрев производится насыщенным паром с высоким содержанием влаги, во втором – водой, доведенной до температуры практически +100 °C.

Если разделение производится по используемому топливу для нагрева воды, то классификация здесь шире:

  • твердотопливные;
  • жидкотопливные;
  • электрические;
  • газовые;
  • агрегаты, работающие на альтернативном топливе.

Газовые котлы

На сегодняшний день промышленные газовые котлы самые популярные и востребованные. И причин тому несколько.

Во-первых, высокий коэффициент полезного действия, доходящий до 100%. Во-вторых, небольшие габариты, что дает возможность проводить их монтаж в помещениях с небольшой полезной площадью. В-третьих, минимальные эксплуатационные расходы.

В настоящее время газ – самый дешевый вид топлива. И в ближайшем будущем ему конкуренции составить никто не сможет.

В-четвертых, простота обслуживания и эксплуатации.

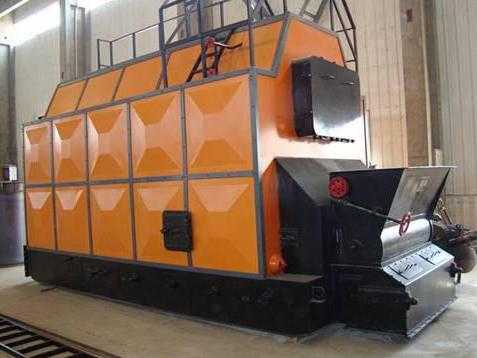

Твердотопливные

Этот тип промышленных агрегатов стоит на втором месте. Многие специалисты считают, что за ними будущее. Залежи угля в России огромны, торфа и дров не меньше, так что вероятность, что твердотопливные котлы вырвутся на лидирующие позиции, очень высока.

К тому же данный вид оборудования обладает высоким КПД, плюс максимальная выработка температуры теплоносителя. Правда, не обошлось и без недостатков. В первую очередь надо отметить большие (иногда просто огромные) габариты водогрейных установок.

К тому же для поддержания их работоспособности надо содержать большие запасы топлива, а это склады, транспорт, штат сотрудников, что увеличивает себестоимость вырабатываемого тепла. И последнее, твердотопливные промышленные котлы не могут быть автоматизированы до конца.

Все остальные виды промышленных агрегатов менее популярны. Какие-то за счет высокой стоимости топлива, какие-то за счет сложности эксплуатации и обслуживания.

Универсальные

Производители пошли дальше. Стало понятно, что есть проблемы, связанные с подачей того или иного вида топлива. И на время отсутствия необходимо позаботиться о том, чтобы котельная работала в штатном режиме. Вот так появились универсальные котлы, которые могут работать на разных видах топлива.

Именно эта конструктивная особенность отопительных приборов делает их очень привлекательными для основной массы потребителей. Но даже у этого вида есть отрицательная сторона – высокая цена оборудования. И если большим заводам такие водогрейные агрегаты по карману, то небольшим цехам купить сразу эту установку затруднительно.

Отличительные особенности

Вопрос, чем отличаются промышленные котлы от бытовых, встречается нечасто, так как у них разные потребители. Правда, отличия существенные.

Размеры и мощность

Во-первых, габаритные размеры. Хотя надо отдать должное производителям, которые из года в год выпускают промышленные установки все меньших и меньших габаритов. Даже появились настенные промышленные отопительные и водогрейные приборы с огромной мощностью.

Во-вторых, сама мощность. И если у бытовых агрегатов данный показатель не превышает 120 кВт, то промышленные могут похвастаться тысячами единиц.

Емкость для воды

В-третьих, необходимость организации запасов воды для промышленных котлов. Для этого устанавливается огромная емкость, где делаются запасы на определенное время, если подача воды по каким-то причинам будет невозможна.

Останавливать по этой причине производство нельзя. Особенно это важно, если пар или горячая вода используются в технологическом процессе завода, к примеру, пропаривание сырья. То есть теплоноситель будет выводиться из водогрейной системы, а пополнение может производиться или из водопровода, или из запасов.

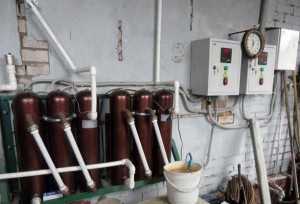

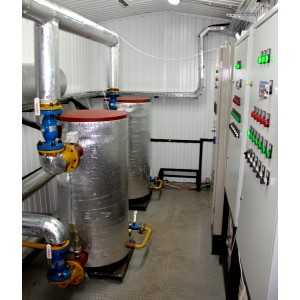

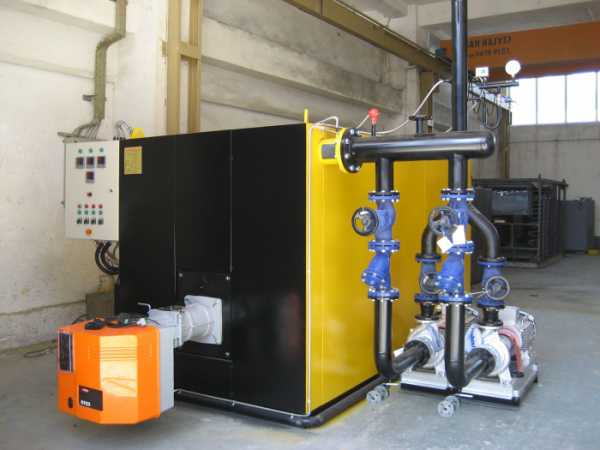

Мини-котельные на газе

Для небольших предприятий и цехов выпускаются маленькие промышленные газовые котлы. По сути, это мини-котельные. В них присутствует все, что необходимо для полноценной работы, а это:

  • горелка с воздухонадувом;
  • несколько насосов;
  • запорная арматура;
  • теплообменник;
  • расширительный бак внушительных размеров;
  • автоматика;
  • блок безопасности.

Принцип работы такого оборудования заключается в том, что внутри вода нагревается под большим давлением, это приводит к быстрому ее нагреванию. Температура теплоносителя не доводится до кипения – это важный момент. Промышленные котлы большей мощности, наоборот, практически доводят теплоноситель до кипения.

Но все водогрейные приборы промышленного типа работают и на отопление, и на систему горячего водоснабжения. В этой категории нет разделения на одно- или двухконтурные.

Технические характеристики

Чтобы разобраться в технических характеристиках промышленных нагревателей, рассмотрим две марки этого оборудования: одну европейскую, вторую отечественную. Европу будет представлять концерн «Viessmann» Нидерланды, Россию – Екатеринбургский завод АГУНА со своим котлом «СТГ-Классик».

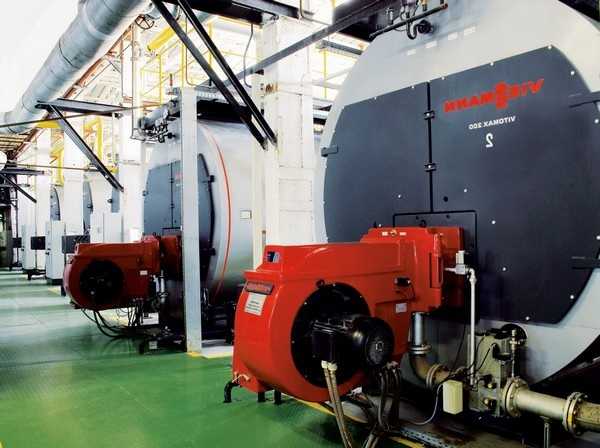

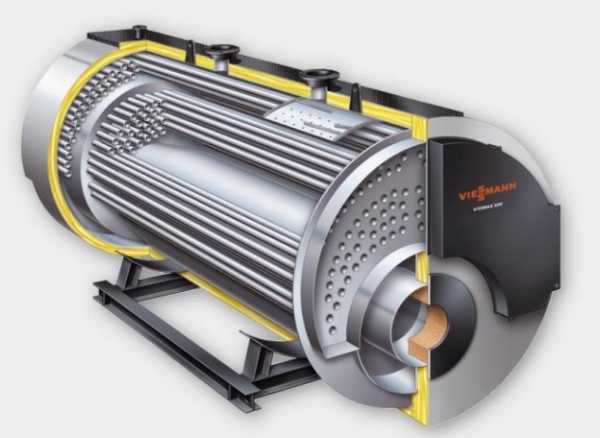

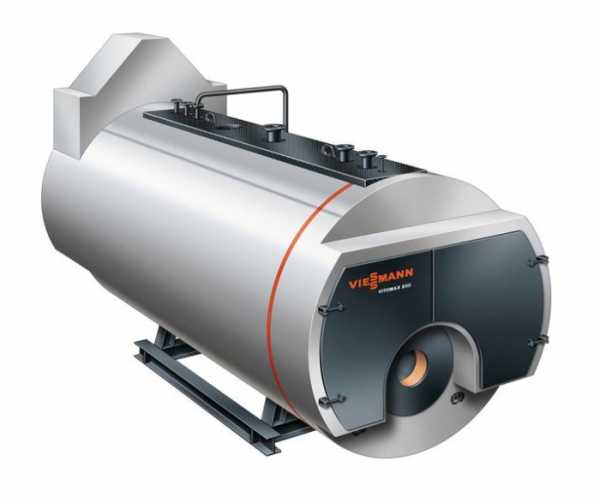

Viessmann

Европейский концерн выпускает два вида промышленного котельного оборудования: водогрейные котлы и паровые. Мощность водогрейных агрегатов – это широкий диапазон от 18 до 40 кВт. В этом диапазоне 9 типоразмеров. Максимальная температура теплоносителя может быть доведена до +200 °C. При этом его давление по максимуму – до 39 атм.

Паровые аналоги обладают паропроизводительностью от 18 до 60 т/ч. Здесь 13 типоразмеров. Давление пара – до 39 атм. Температура – до +400 °C. В этих агрегатах установлен блок контроля перегрева, при котором котел сразу же отключается.

Обе модели не самые мощные, но посмотрите на параметры теплоносителя. Они соответствуют промышленным требованиям. Во всяком случае, для небольших производств или для отопления небольшого поселка – это оптимальный вариант.

СТГ-Классик

Необходимо отметить, что это модульный котел, состоящий из нескольких чугунных отсеков. Его производительность равна 400 кВт. Температура теплоносителя на выходе: 95-115 °C, на входе: 50-70 °C. Соотношение оптимальное. Давление теплоносителя в системе – 6 атм.

Объем водяного бака – 50 л (не очень большой), при этом через него в час проходит 30 тонн воды. А вот это уже отличный показатель. То есть при минимальном объеме котел может вырабатывать большое количество теплоносителя. Правда, при этом он потребляет почти 50 кубометров газа. И еще один момент – агрегат будет работать в штатном режиме, если на его горелку будет поступать газ с постоянным давлением в 2 атм.

Котел СТГ-Классик небольших размеров, весит всего полтонны. Как и все промышленные котлы, он является энергозависимым, то есть подключается к сети электрического тока.

Область применения

Все отопительные и водогрейные котлы промышленного типа используются в разных отраслях промышленности и сельского хозяйства. Часть из них применяется для организации отопительных систем поселков и комплексов (жилых и нежилых).

Обычно промышленный нагреватель, установленный на заводе, решает сразу все поставленные задачи, связанные с теплом и технологией производства. То есть он работает и на систему отопления, и на горячее водоснабжение, и на технические цели, связанные с производством той или иной продукции.

x-teplo.ru

Бытовые газовые котлы отопления промышленного назначения

Повышенный спрос на промышленные и бытовые газовые котлы отопления достаточно высок. Они очень популярны, особенно в силу их экономичности, что особенно важно для постоянного роста цен на энергоносители.

Котлы, работающие на газу, прекрасно отапливают как домовладения, так и промышленные объекты. Они одновременно могут обогревать и сами теплоносители, и помещения. С помощью газовых котлов происходит  нагрев и поступление горячей воды. Котлы отопления подразделяются на промышленные и бытовые газовые котлы отопления. Промышленные газовые котлы более интенсивно потребляют газ и вырабатывают тепловую энергию. В отличие от бытовых котлов, они имеют более сложное устройство. Благодаря своим особенностям устройства промышленных котлов они более практично отрабатывают газовое топливо.

Промышленные газовые котлы

Также используются электрокотлы бытовые для отопления. Однако электричество – дорогое удовольствие. Поэтому электродные котлы отопления бытовые применяются как резервный вариант или если нет газа.

Предназначение и работа газовых котлов

Промышленные газовые котлы отопления, концентрируя большой объем тепловой энергии, в состоянии нагреть и больший объем воды, и более обширные помещения. Природный газ считается наиболее недорогим топливным ресурсом, на основе сжигания которого и образуется тепло.  Газовые промышленные котлы – источник обогрева административных корпусов и коммунальных служб.

Газовые котлы для промышленности, как и бытовые котлы отопления, имея примерно аналогичное устройство, одинаково и функционируют.

Устройство включает газовую горелку, медный теплообменник. Горелка осуществляет обогрев воды, теплообменник способствует транспортировке теплоносителя.

Рекомендуем к прочтению:

Классификация промышленных газовых котлов

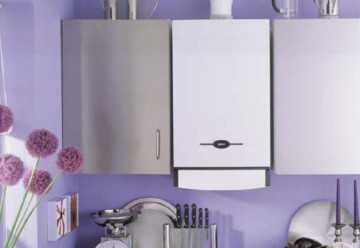

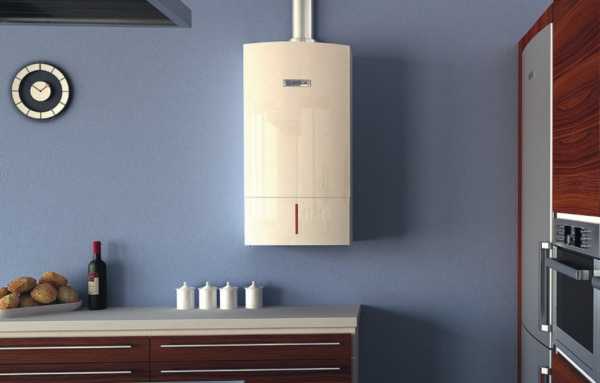

Промышленные котлы отопления бывают двух модификаций: навесные и стационарные. Как и модели котлов с навесным устройством выполняют две главные функции – отопление и снабжение водой. Навесные модели, в свою очередь, как и бытовые отопительные котлы, делятся на одноконтурные и  двухконтурные. Одноконтурные котлы отапливают помещения, двухконтурные, кроме отопления, производят нагрев воды. Некоторые газовые котлы с двухконтурным устройством обеспечены бойлерами, постоянно вырабатывающими горячую воду. Другие разновидности имеют проточную схему устройства.

Основные элементы промышленного котла

У стационарных котлов, работающих на газу, более специализированное назначение. В отличие от таких приборов, как бытовые газовые котлы отопления напольные, они применяются в системах отопления с конкретными техническими требованиями.

Существует как общность строения промышленных котлов, так есть и  некоторые индивидуальные особенности у каждой модификации.

Отличия различных вариаций могут касаться мощности, объема, функций, составных частей устройства котлов. Соответственно, модели имеют разную производительность.

Виды промышленных котлов

Промышленные котлы могут иметь паровое или водонагревательное устройство. Все зависит от целевого предназначения. Водонагревательные котлы для отопления производственных помещений используются чаще. По сути, они представляют собой небольшую котельную с газовой горелкой, теплообменником, регулятором, насосами, баком, манометром, термометром. Современные модели снабжены надежной системой безопасности.

Принцип работы промышленного газового котла

Промышленные котлы работают следующим образом: под большим давлением нагревается вода, которую не нужно доводить до кипения. Вода движется прямоточным способом. Газовые промышленные установки по нагреву воды просты в эксплуатации. Они легко без потерь и последствий могут функционировать на различных видах топлива. В зависимости от погодных и климатических условий, специальные регуляторы контролируют эти изменения.

Рекомендуем к прочтению:

Как правило, газовые устройства вмонтированы в блочно-модульные котельные. Контрольно-измерительные устройства изначально входят в комплектацию.

Их корпус произведен из чугуна или стали. Промышленные газовые котлы представляют собой  наиболее распространенные отопительные устройства, как и бытовой газовый котел отопления.

Преимущества водогрейных котлов:

  • высокий коэффициент полезного действия, причем отдача тепловой энергии превышает ее потребление;
  • движение газа по специальным магистралям под определенным давлением, что фиксируется регуляторами;
  • компактность промышленных газовых котлов;
  • доступность и экономичность газовых установок;
  • отсутствие необходимости в электричестве.

Основные части водогрейного котла

Безопасность использования

Промышленные газовые устройства удобны и безопасны в использовании. Есть определенные требования к их эксплуатации, обязательное выполнение которых сократит риск появления производственных аварий и несчастных случаев. Возможно затухание газовой горелки, что может привести даже к взрыву газа. Такие ситуации могут возникнуть, если:

  • давление в системе не соответствует определенным нормам;
  • было внезапно отключено напряжение;
  • произошла остановка тяги в дымоходе.

Во избежание данных ситуаций в производимые модели изготовители устанавливают вмонтированные системы безопасности. Сейчас на рынке газовых котлов можно закупить современное оборудование с системами самодиагностики, снабженное также термостатами, защищающими от перегрева воды, от блокировки насосов, контролером, регулирующим интенсивность пламени.

Кроме этих преимуществ, есть еще одна важная функция. В газовых установках срабатывает защитная система от накипи. Это происходит благодаря специальным предохранителям, вмонтированным в контур отопления. Многофункциональные газовые котлы являются более дорогостоящим оборудованием, но это увеличивает их стабильность и надежность, а главное – гарантию и безопасность.

otoplenie-doma.org

Разнообразные промышленные водогрейные газовые котлы и их характеристики

Промышленное предприятие нужно не только обогреть, но для технологических и бытовых нужд необходима горячая вода, а иногда и пар. Эта задача возлагается на промышленные газовые водогрейные котлы, которые отличаются значительной мощностью. Чтобы обогреть большую площадь, ведь только средней считается площадь 500 м2, нужно достаточное количество радиаторов. Если применять промышленные радиаторы отопления, то при их высокой цене значительно увеличится стоимость монтажа системы. Поэтому в промышленности обычно применяют регистры, которые представляют собой изделия из труб от 50 мм соединенных перемычками для организации циркуляции воды. Трубы могут быть прямыми или змеевидными.

Особенности промышленных газовых котлов

Основное отличие газовых котлов, которые применяются в промышленности – большая мощность и производительность. В них широко используются двухступенчатые горелки, которые благодаря особой конструкции котла обеспечивают экономичность и высокий КПД. По устройству они могут быть одноконтурными или двухконтурными. Второй контур, как и в бытовых газовых котлах, позволяет нагревать воду для бытовых нужд предприятия.

Если для технологических процессов требуется пар, то применяются паровые промышленные котлы отопления, которые обеспечивают предприятие паром, который одновременно поступает в систему отопления. Наиболее популярны паровые котлы серии Е с производительностью от 1 до 2,5 т/час.

Для увеличения экономичности и производительности газовые котлы отопления промышленные сконструированы в виде модулей дополняющих основную комплектацию.

Они не являются обязательными и для их поставки нужна отдельная заявка. Важно, что конструкцией предусмотрена установка оборудования в стандартный корпус котла.

Дополнительные модули, входящие в состав агрегата модульной конструкции:

  • модуль удаления воздуха из системы;
  • двухступенчатая горелка;
  • автоматическая система управления;
  • трехходовой теплогенератор, который изменяет направление потока горячих газов для уменьшения теплопотерь;
  • система дымоотведения.

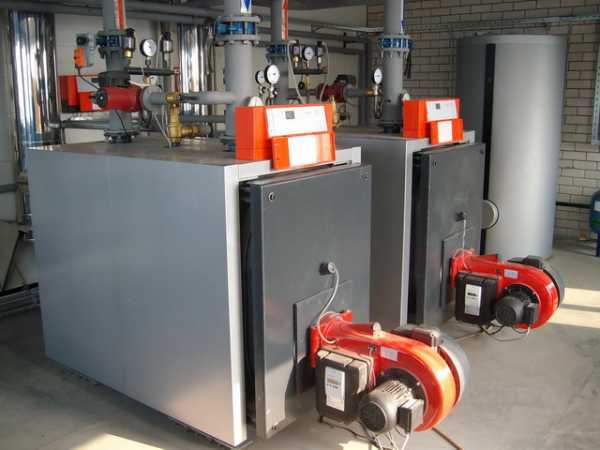

По используемому принципу работы и устройству промышленный котел водогрейный газовый практически ни чем, кроме габаритов, не отличается от бытовых агрегатов. Одно из отличий то, что их большая мощность и производительность позволяет применять производимую тепловую энергию для технологических целей и отопления.

Применение бытовых газовых котлов в промышленности и марки котлов для автономного отопления

Для небольших промышленных предприятий, административных зданий или складов применение мощных промышленных котлов может быть неприемлемым из-за слишком большой мощности. Иногда достаточно установить для отопления и горячего водоснабжения газовые котлы, которые применяются в быту. Например, установить навесные котлы отопления газовые цены, на которые значительно ниже, чем у мощного промышленного котла. Другой вариант – установка напольного агрегата, соблюдая требования к помещениям с газовым котлом и дымоходом.

Газовый котел Viessmann Vitopend

Немецкий газовый котел Viessmann Vitopend 100 24 квт с коаксиальным дымоходом прекрасно подойдет для отопления небольших частных предприятий, мастерских и офисов. Второй контур обеспечивает потребителей горячей водой. Котел устанавливается на стену практически в любом помещении. Применение медного теплообменника ГВС и надежной горелки из нержавеющей стали способствует безопасной и длительной эксплуатации. Популярный газовый котёл Viessmann Vitopend 100 имеет самое оптимальное соотношение цены, высочайшего немецкого качества и технического совершенства. Более подробно о продукции Viessmann можно прочитать здесь.

Модельный ряд котлов Viessmann Vitopend 100

Выпускаемые газовые котлы Висман Витопенд 100 различаются по своему назначению и методу забора воздуха для камеры сгорания. Основное отличие серий – количество контуров, а забор воздуха извне или из помещения применяется в каждой серии агрегатов отопления. Мощности одноконтурных котлов от 10,7 кВт до 23 кВт, а мощность двухконтурных достигает 30 кВт. Естественно, что на газовый котел Висман цена зависит от многих факторов, поэтому ее следует уточнять при покупке.

Газовый настенный одноконтурный котел Viessmann Vitopend 100-Wh2D261

Эта модель представляет собой одноконтурный газовый котел Висман Витопенд 100 с номинальной мощностью 24 кВт. Котел энергозависимый, потребляемая мощность от сети 75 Вт. Агрегат снабжен мембранным расширительным баком с емкостью 6 литров и циркуляционным насосом. КПД прибора – 90%.

Газовый настенный двухконтурный котел Viessmann Vitopend 100-Wh2D257

Это двухконтурный агрегат серии, в которой котлы Viessmann отопления и горячего водоснабжения представлены двумя моделями. Разницы между ними практически нет, но одна из них комплектуется коаксиальным дымоходом (труба Wh2D257). От одноконтурной модели Wh2D261 двухконтурная модель отличается наличием медного теплообменника ГВС, который обеспечивает производительность 13,8 л/мин, а в остальном технические данные идентичны.

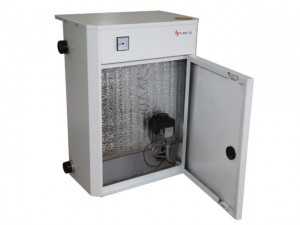

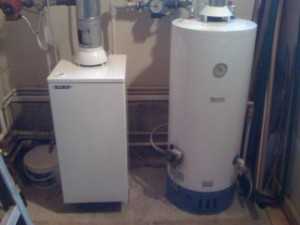

Газовые котлы типа АГВ

Энергонезависимые с аббревиатурой АГВ газовые котлы отличаются чрезвычайно простым устройством. Это первые газовые котлы отопления, которые начали производить еще в СССР (более подробно о которых можно прочитать в нашей статье «Газовые котлы российского производства: разновидности и свойства»). Он представлял собой бак для воды по центру, которого проходила «жаровая» труба. Газовая горелка располагалась внизу, а горячие газы нагревали «жаровую» трубу, которая передавала тепло воде в баке. Система ГВС состоит из змеевика, через который пропускается холодная водопроводная вода для нагрева.

Благодаря дешевизне и энергонезависимости водонагревательный котел газовый АГВ до сих пор пользуется популярностью.

Модернизированные производителем котлы АГВ стали экономичнее и безопаснее. На современных агрегатах этого типа установлена автоматика известных зарубежных компаний, итальянских и американских. Система розжига оснащена пьезоэлементом. Внешний вид котлов изменился до неузнаваемости и почти ничто не напоминает о первых газовых котлах АГВ с КПД в 70%.

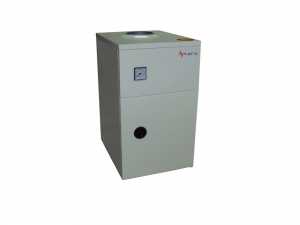

Одноконтурный газовый котел «Луч» КСГ12

Если площадь производственного или жилого помещения не превышает 200 м2, и нет необходимости в ГВС, то для обогрева можно применить газовые котлы Луч с аббревиатурой КСГ и АОГВ. Номинальная мощность этого котла равна 12 кВт. Для весьма приблизительных расчетов необходимой мощности принимают 1 кВт мощности на 10 м2. Значит, котел обеспечит отопление 120 м2.

Это очень приблизительны расчет, т. к. не учитываются особенности помещения. Например, для плохо утепленных помещений соотношение необходимой мощности принимается равным 1,5-2,0 кВт на 10 м2. Поэтому 12-киловатный котел обеспечит комфортное отопление только площади в 60 м2. А если нужно отопить 100 м2 не утепляя помещение? В таком случае нужен более мощный 20 кВт газовый котел на 100 кв м цена его будет значительно больше как и затраты на отопление. Вывод — для экономии нужно уменьшать теплопотери, утепляя помещение.

На производимый компанией «Таганрог Газоаппарат» газовый котел Луч КСГ 12 отзывы многочисленные, что подтверждают его популярность. Конечно они разные, хорошие и плохие. Отрицательные отзывы часто появляются от владельцев, которые нарушили какие-то регулировки или правила установки. Некоторые чрезмерно восторженные на газовый котел луч отзывы, возможно, написаны по заказу. Обычно люди ищут, какую либо информацию о неисправностях и методах из устранения. Поэтому наиболее реальные отзывы на форумах, а не на страницах интернет-магазинов.

Применение электрических котлов в промышленности

Высокая цена на электроэнергию препятствует широкому использованию электрических котлов в быту. Несомненно, что эта цена поднята искусственно, чтобы была возможность реализовать газ. Ведь скважину, которая начала работать, непросто заглушить. Поэтому до тех пор, пока будет добываться газ нельзя надеяться на уменьшение цен на электроэнергию, пеллеты, дрова и уголь. Из-за высокой цены электроэнергии для предприятий электрические котлы отопления промышленные применяются чрезвычайно редко. Они используются в качестве резерва, чтобы обеспечить отопление в случае каких либо непредвиденных обстоятельств.

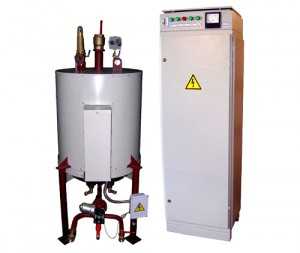

Устройство и преимущества электрического котла

Промышленный электрический котел устроен очень просто. Он состоит из корпуса с теплообменником и ТЭНов, циркуляционного насоса, системы фильтрации воды и предохранительных клапанов. Нагревание воды происходит при нагревании ТЭНов. Промышленные электрические котлы неприхотливы во время эксплуатации, легко автоматизируются, а безопасность на порядок выше, чем у газовых котлов. Но иногда без использования электрического отопления не обойтись.

Водогрейный электрический котел применяют в следующих случаях:

  1. по техническим условиям невозможно в здании установить дымоход;
  2. при некоторых видах производства запрещено использование открытого огня, согласно требованиям противопожарной безопасности;
  3. необходимость в полностью автономном оборудовании, которое полностью автоматизированное и не требует постоянного присмотра, в таких случаях устанавливают дистанционное управление и оповещение;
  4. скорость монтажа является приоритетной;
  5. установка промышленного электрического котла в качестве резервного источника, который в случае отказа основного источника отопления запускается автоматически.

spetsotoplenie.ru

описание, виды, функции. Промышленная экспертиза котлов

Оборудование для выработки тепловой энергии уже несколько столетий используется человеком. На протяжении этого времени конструкции агрегатов менялись, позволяя владельцам получать все более высокие эксплуатационные показатели. В наше время этот сегмент промышленной техники представлен множеством вариантов, которые отличаются по размерам, рабочим характеристикам, виду используемого топлива и другим параметрам. В новом поколении промышленные котлы также обзаводятся автоматическими системами управления с функциональными реле и панелями контроля. Такие дополнения способствуют повышению эргономики и надежности агрегатов.

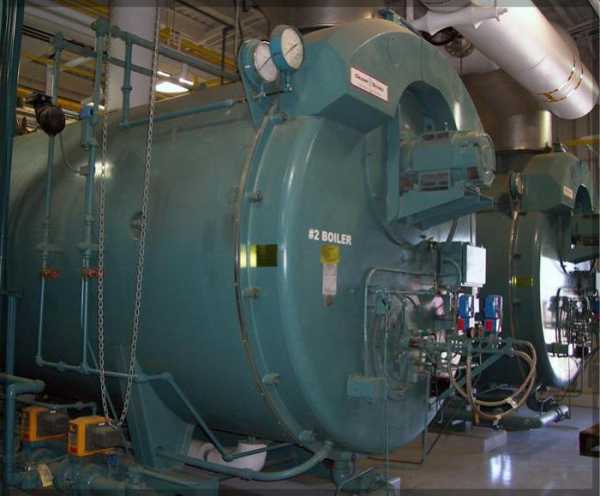

Особенности промышленных котлов

В отличие от бытовых моделей промышленное оборудование рассчитывается на обслуживание производительных объектов, требующих высоких показателей тепловой мощности. На выполнение этой задачи и ориентируются производители котлов. Обычно это массивные конструкции, представляющие собой сложную многокомпонентную систему из механизмов и коммуникаций. В классических агрегатах используются устройства, обеспечивающие выработку водяного пара или горячей воды. В традиционный набор элементов, которыми располагают промышленные котлы, входят топочные камеры, дымососы, водоподготовительные и питательные установки, а также защитные устройства. По мере повышения требований к производственным показателям этот перечень расширяется, дополняясь новыми компонентами рабочей инфраструктуры.

Какие функции выполняют промышленные котлы?

Традиционный агрегат такого типа служит для генерации пара, который в дальнейшем используется как среда для привода двигателей. В частности, такие задачи выполняются в силовых агрегатах паровозов и турбин электростанций. Для современной промышленности производство пара менее актуально, и на первый план выходит функция снабжения тепловой энергией. Своего рода техническое тепло требуется для нужд разных отраслей, среди которых текстильное производство и сельское хозяйство. В коммунальном обслуживании также используются промышленные котлы отопления, которые обеспечивают и подготовку горячей воды. В зависимости от условий эксплуатации и требований к оборудованию подбирается котел с теми или иными свойствами и возможностями. Для понимания различий между вариациями таких агрегатов следует ознакомиться с их классификацией.

Классификации оборудования

Выделяется два подхода к разделению промышленных котлов – на основе видов теплоносителя и применяемого топлива. Что касается первого признака, то в качестве рабочей среды чаще всего используется вода, хотя и пар также не утрачивает своей актуальности. Реже используется ртуть, различные антифризы и другие смеси, которые в основном выполняют функции технологического обеспечения целевых объектов. Конструкционные особенности, которыми обладают промышленные котлы, ярче проявляются в классификации агрегатов по виду используемого топлива. В данном случае выделяется оборудование, работающее на твердотельных ресурсах, газовых смесях, электричестве и т. д.

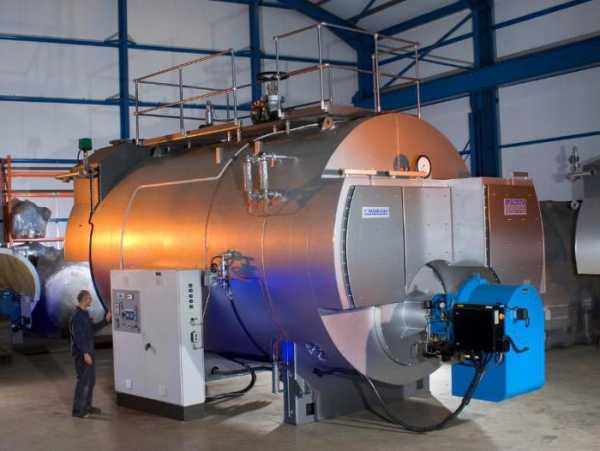

Паровые агрегаты

Представители данной категории, как видно из названия, предназначены для выработки пара. Агрегаты промышленного типа производят его для нужд технического обеспечения. В частности, такое оборудование используют на деревообрабатывающих предприятиях. Паровое воздействие позволяет сохранять оптимальные параметры влажности в сушильных камерах. В медицине промышленные паровые котлы служат для стерилизации спецодежды и рабочего инвентаря, а сельское хозяйство использует их в изготовлении удобрений и комбикорма. При этом важно разделять пар насыщенный и перегретый. В перечисленных выше отраслях используется как раз насыщенный теплоноситель. Перегретый пар, в свою очередь, находит применение в специальных турбинах электростанций. Поэтому котлы такого типа также называются энергетическими. Нередко агрегаты, вырабатывающие перегретый пар, используют в едином комплексе с генераторами насыщенных тепловых сред. Этот нюанс и позволяет относить энергетические установки к промышленным котлам.

Водогрейные котлы

Это одна из самых обширных категорий промышленных котлов. Водогрейные модели используют для подготовки рабочих сред под высоким давлением. Кипение воды в оборудовании не допускается, а показатели давления во всех точках не превосходят пороговые значения для создания условий насыщения теплоносителя. Водогрейные установки преимущественно используют с целью теплоснабжения. В частности, они применяются в коммунальных хозяйствах для обслуживания районных котельных. Распространены и промышленные водогрейные котлы, предназначенные для обеспечения функции тепловых электростанций. Это так называемые пиковые агрегаты, функции которых сводятся к выделению дополнительного нагрева. При этом котлы данного типа также подразделяются на водо- и газотрубные модели. Водотрубные установки имеют экранную поверхность нагрева, в состав которой входят кипятильные элементы с содержанием жидкого теплоносителя. Процесс теплообмена реализуется посредством нагрева трубок продуктами сгорания. Газотрубные модели также на рабочей поверхности нагрева содержат трубы небольшого размера, но в качестве теплоносителя используют непосредственно продукты сгорания.

Газовые котлы

Инженерно-коммунальное оборудование, работающее на газовом топливе, традиционно считается наиболее экономным в плане затрат на эксплуатацию. Кроме того, полный цикл переработки продуктов сгорания отражается и на минимальном выбросе вредных частиц в атмосферу. Также к преимуществам таких котлов можно отнести высокую скорость нагрева, что позволяет обслуживать большие площади без задержек. Пока еще не по всей стране, но в целом наблюдается тенденция стабильного газоснабжения, поэтому возрастает и актуальность такого оборудования. Но промышленные газовые котлы имеют и серьезные недостатки. Главным из них является безопасность. Все-таки эксплуатация газа в виде топливного компонента и отчасти теплоносителя теоретически представляет угрозу взрыва. Понимая этот нюанс, производители стремятся максимально снизить подобные риски. В таких целях совершенствуются системы автоматического управления котлами, а их корпуса изготавливаются из высокопрочных современных материалов.

Твердотопливное оборудование

Такие котлы в качестве топливного ресурса используют дрова, торф, пеллеты, уголь и т. д. Конструкция агрегата предусматривает наличие зольника, в который по мере сгорания топлива направляются переработанные продукты. В необходимости постоянного обслуживания оборудования с уборкой и чисткой зольников и загрузкой твердотопливных компонентов заключается один из главных недостатков таких моделей. Впрочем, именно промышленные агрегаты в этом смысле не так проблематичны, поскольку снабжаются автоматическими механизмами выполнения задач содержания. Кроме того, промышленные твердотопливные котлы отличаются автономностью. В то время как большинство аналогов предполагают подключение к основным инженерным коммуникациям, такой агрегат полностью независим и требует лишь своевременной доставки топлива. Продолжительность работы с отдачей тепловой энергии при этом небольшая, что ограничивает сферы применения твердотопливного котла.

Универсальные котлы

Концепция универсального оборудования сегодня наиболее полно раскрывается на примере твердотопливных и биокотлов. Актуальность моделей, способных работать на нескольких видах топлива, обусловлена стремлением производителей популяризировать биотопливо. Далеко не все потребители готовы переходить на топливные гранулы, поэтому разработчики едва ли не в качестве опции снабжают классические промышленные котлы камерами для работы с теми же пеллетами. В итоге получаются гибридные конструкции, отличающиеся многофункциональностью и финансовой экономичностью.

Экспертиза промышленных котлов

Уже отмечалось, что газовые котлы считаются наиболее опасным оборудованием в своем классе, но определенные риски предполагает и эксплуатация агрегатов других видов. Для предотвращения нежелательных ситуаций на предприятиях проводятся специальные экспертизы, целью которых является проверка состояния оборудования и качества выполнения нормативов технического обслуживания. Проводится экспертиза промышленной безопасности котлов в следующих случаях:

  • После выработки назначенного ресурса агрегата.
  • После восстановления от последствий аварии.
  • После ремонтных операций или модернизации оборудования.

Также необходимость проведения экспертизы может быть вызвана сомнениями в качестве исполнения правил эксплуатации. Особенно если были выявлены нарушения инструкции или дефекты в самом котле.

Производители

Сегмент достаточно широк и практически для любых задач можно найти подходящий вариант. Например, под маркой Byworth выпускаются надежные и долговечные водогрейные котлы мощностью 1000–5000 кВт. В линейке представлены и модели для работы на твердом топливе, и на дизеле. Если требуется высокая промышленная безопасность котлов, то есть смысл обращаться к продукции De Dietrich Thermique. Компания выпускает семейство надежных в эксплуатации комбинированных агрегатов с чугунными корпусами, которые можно использовать в обслуживании коммунальных хозяйств и производственных предприятий. Для менее масштабных задач стоит рассмотреть турецкие модели водогрейных котлов Erensan. Агрегаты подходят и для работы на газовом топливе, и для жидкостного снабжения.

Заключение

Кроме принципа работы и конструкционного исполнения, котельное оборудование отличается и эксплуатационными показателями. Вместительность топки, вырабатываемая мощность, а также объемы тепловой энергии – не менее важные параметры, характеризующие работу агрегата. В последнее время повышается и значимость вопросов безопасности такого оборудования. Регулярная промышленная экспертиза котлов позволяет своевременно выявить неисправности техники, а также отклонения от нормативов ее обслуживания. Впрочем, и сами производители в разных направлениях повышают безопасность своей продукции. Достаточно отметить совершенствование систем контроля и управления котлами, дополнительное укрепление корпусов и повышение требований к техобслуживанию.

fb.ru

Какие газовые котлы лучше? Достоинства и недостатки котлов.

В быту или на производстве — всегда есть необходимость в энергии различных видов: электрической, тепловой, механической и др.

Одним из видов получения энергии является сжигание горючего в специальных агрегатах — котлах.

Котел — это агрегат, в котором происходит нагревание холодной воды путем сжигания топлива или при помощи электричества (электрический котел).

Промышленный – это котел, который применяется на производстве.

Бытовой – это котел, который эксплуатируется в домашних условиях.

По степени нагрева воды промышленные котлы делятся на водогрейные и паровые. Конечным продуктом водогрейных котлов является горячая вода, а паровых — пар. Вырабатываемая продукция должна иметь определенные параметры, а именно: температуру, давление и расход, которые индивидуальны для каждого агрегата.

Промышленные котлы используются для обеспечения теплоснабжения производственных и жилых помещений, а также могут участвовать в технологических процессах.

Классификация газовых котлов

Газовый котел промышленного назначения — это устройство для нагревания теплоносителя путем сжигания газообразного топлива. Чаще всего это природный газ (метан) или пропан-бутан.

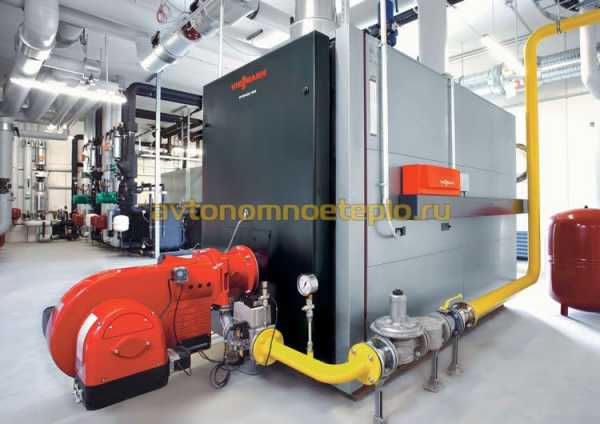

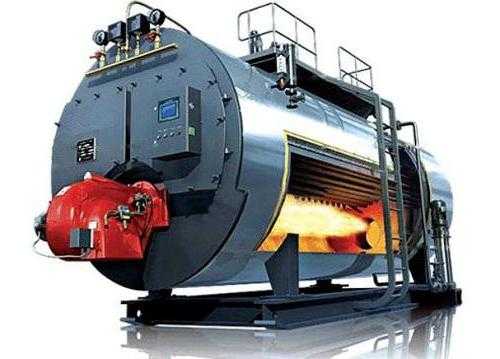

Промышленный газовый котёл

Промышленные котлы по виду сжигаемого топлива можно разделить на:

  1. Газовые.
  2. Жидкотопливные.
  3. Твердотопливные.
  4. Электрические.
  5. Комбинированные.

Преимущества газовых котлов

Широкое распространение в промышленности именно газовых котлов связано с рядом преимуществ:

  1. Газ является одним из самых доступных разновидностей топлива.
  2. Его продукты сгорания не требуют дополнительного оборудования для очистки дымовых газов.
  3. Газовые котлы очень легки в использовании. Практически весь процесс эксплуатации автоматизирован.
  4. Тепло, полученное с помощью газового котла, является наиболее экономически выгодным, так как имеет высокую калорийность и достаточно низкую стоимость.
  5. Важным преимуществом является компактность конструкции и простота монтажа/демонтажа.
  6. Доступен большой выбор агрегатов по функциям и назначению. Можно подобрать котел для любого помещения, независимо от назначения и отапливаемой площади.
  7. Газовый котел очень легко приобрести любым удобным способом: через торгового представителя или в специальных магазинах.
Важно!
Перед приобретением котла, нужно произвести расчет теплопотери здания с учетом обогреваемой площади. Этот расчет лучше доверить профессионалам.

Конструкция газового котла

Газовый котел состоит из нескольких элементов: топка, горелка, теплообменник и т.д.

  1. Одним из важнейших элементов промышленного котла является топка — место, где происходит горение топлива. В бытовых котлах топка называется камерой сгорания.
  2. Чтобы топливо сгорало с наибольшей эффективностью, оно подается через специальное устройство, которое называется горелка. Конструкция горелок напрямую зависит от вида сжигаемого газа. Количество горелок может быть разным в зависимости от типов и размеров котла.
  3. В состав котла входит теплообменник — резервуар, содержащий в себе воду, которую необходимо нагреть. Теплообменник состоит из трубок малого диаметра — это обеспечивает быстрый и качественный нагрев воды.Теплообменник обычно располагается над камерой сжигания.Нагрев воды происходит за счет излучаемого тепла от пламени сгораемого газа (радиационная передача тепла), а также за счет соприкосновения горячих продуктов сгорания с трубками теплообменника (конвекционная передача тепла).
  4. Чтобы поддержать процесс горения, необходим подвод воздуха в камеру сжигания. Он может осуществляться естественным путем или с помощью вентилятора. Встает необходимость вывести продукты сгорания из дымового тракта. Этот процесс также может быть обеспечен естественной тягой или с помощью дымососа.
  5. Дополнительным оборудованием котла является насос для прокачки воды через теплообменник к потребителю.
  6. Автоматические датчики различного назначения, штуцера для подвода и отвода воды, газа и воздуха, системы автоматики, защиты и блокировок.

Принцип работы газового котла

Для того, чтобы пустить котел в работу, в нем предусмотрена пьеза или другая автоматическая система, которая при помощи искры зажигает запальник. Это устройство всегда зажигается первым и постоянно горит, на случай непредвиденного потухания горелки.

Затем подводится газ, который возгорается от пламени запальника. Выделяемое тепло от сжигания газа нагревает воду в теплообменнике, которая с помощью насоса откачивается к потребителю.

С началом процесса горения в работу включается вентилятор для подачи воздуха, а также для отвода дымовых газов. С помощью термостата происходит автоматический контроль температуры теплоносителя путем регулирования расхода газа. Нужно вручную установить необходимую температуру в доступном диапазоне регулирования.

Внимание!
Подача газа в котел недопустима при отключенном запальнике, так как это может повлечь за собой взрыв. Весь процесс подачи газа и его прекращение при потухании полностью автоматизирован с помощью современных электронных технологий, а также обеспечивается надежной и автоматической защитой от взрыва.

Отличия котлов в зависимости от вида сжигаемого газа

Основными видами топлива для газовых котлов являются природный газ (метан), который по своим свойствам и характеристикам легче воздуха, и пропан-бутановая смесь — это сжиженный газ, который тяжелее воздуха.

В виду этих различий изменяются и некоторые конструктивные особенности горелок. То есть котел, работающий на метане, отличается от котла, работающего на пропан-бутане только конструкцией горелки, а остальной принцип действия и конструкция одинаковы.

Виды котлов в зависимости от способа монтажа

В зависимости от способа монтажа котлы бывают:

  1. Стационарные (напольные) — это котлы большой мощности, которые устанавливаются на полу или специальной платформе. Как правило, котлы напольной модификации имеют достаточно крупные размеры и большой вес — это обосновано тем, что элементы котла изготавливаются из высокопрочных материалов, что значительно увеличивает производительность агрегата.Подобные котлы работают на повышенных мощностях — до нескольких мегаватт (МВт).
  2. Навесные (настенные) — это маломощные, компактные котлы, изготовленные из легкого материала, которые подвешиваются на стену, тем самым занимая очень мало места.Производительность подобных котлов достаточно мала для отопления больших площадей, но подходит для небольших частных домов и квартир.

Навесной компактный газовый котёл

Различия газовых котлов по функциональности

Основным назначением промышленных газовых котлов является отопление жилых и производственных помещений, а также горячее водоснабжение. Исходя из функциональных возможностей, котлы можно разделить на два типа:

  1. Одноконтурные — это котлы, которые предназначены только для обеспечения отоплением. Чтобы обеспечить горячее водоснабжение, нужно дополнительно установить емкостный водонагреватель.
  2. Двухконтурные — это котлы, которые объединяют в себе две функции: нагрев воды для отопления и для горячего водоснабжения (ГВС) одновременно. Котлы такого вида имеют в своей конструкции сдвоенный пластинчатый теплообменник, один из которых подогревает воду для отопления, другой — для ГВС.Теплообменник может быть битермального типа. Конструкция его представляет собой «трубу в трубе», одна из которых предоставляет теплоноситель для отопления, а другая — для ГВС. Котлы с двойным контуром могут работать в разных режимах: подавать воду и на отопление, и на горячее водоснабжение, а в теплое время года можно перейти в режим «только ГВС».

Бытовые и промышленные газовые котлы

Принцип действия бытовых и промышленных котлов одинаков и область применения также схожа, но отличия все же есть.

  • К размещению промышленного котла предъявляются жесткие требования, как и к удалению продуктов горения: помещение должно быть просторным (4кв.м. на 1 котел), проветриваемым, не жилым, высота комнаты не ниже 2.5 метров, без легковоспламеняющихся материалов, обязательно наличие коммуникаций газоснабжения и водоснабжения, наличие средств пожаротушения.Газоход должен быть непроницаем, высота и диаметр газохода должны быть рассчитаны и соответствовать требованиям.
  • Промышленные котлы имеют более высокую мощность, чем бытовые (до нескольких МВт) и более крупные размеры.
  • Имеют более высокий уровень шума, чем бытовые
  • Все процессы промышленного котла оснащены более точной системой автоматизации.
  • На промышленных котлах в обязательном порядке должна быть система защиты от взрыва, а также система блокировок насосов, которые предупреждают аварию в экстренных случаях.
  • Так как производительность промышленных котлов достаточно велика, то необходимо соблюдать водно-химический режим для уменьшения образования накипи. А также конструкция самого котла должна быть более устойчива к температурным перепадам.

Газовые котлы нашли свое применение в быту и в промышленности и, несмотря на использование взрывоопасного горючего, они являются безопасными в эксплуатации при условии соблюдения всех предъявляемых требований.

oteple.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
