Котел Попова своими руками — инструкция и описание!
Котел Попова – это современное и производительное оборудование, на основе которого можно построить полноценную систему воздушного либо водяного отопления. В процессе работы котла загруженное твердое топливо проходит ряд термохимических процессов, распадаясь на твердую и газообразную части. Впоследствии газы тоже сжигаются, что делает расход топлива максимально эффективным.
Котел Попова своими руками
Котел Попова отлично подойдет для обогрева помещений самого разнообразного назначения и габаритов. Для топки подходит практически любое твердое топливо. При необходимости такой котел можно использовать даже в качестве утилизатора отходов. В свободном доступе представлено множество подробных схем и доходчивых инструкций, руководствуясь которыми рассматриваемый отопительный агрегат можно собрать своими руками.
Содержание пошаговой инструкции:
Механизм действия котла Попова
Работа рассматриваемого котла основана на принципе пиролиза. В топочном отделении агрегата создаются условия пониженного доступа воздуха. В результате топливо не горит, а медленно тлеет. Параллельно с этим образуются различные газообразные горючие компоненты с очень высокой теплотворной характеристикой.
Данные хроматографического анализа газа из газохода «Котла Попова»
Загружаемое топливо разлагается примерно при 200-350 градусах. Образовывающиеся газы направляются в отсек дожига. В данной камере воздуха уже достаточно, что позволяет газам полностью сгореть и выделить достаточно много тепла. Образующаяся тепловая энергия поступает на теплоноситель.
Пиролизные котлы в целом и рассматриваемый котел Попова в частности являются очень производительным и экономически выгодным оборудованием. Подобные агрегаты способны работать на единственной загрузке топлива гораздо дольше по сравнению с другим существующим отопительным оборудованием.
Котельную на основе самодельного котла Попова не придется оборудовать дымососами, т.к. продукты сгорания будут в достаточной степени отводиться при помощи дымовой трубы. Рассматриваемое оборудование оснащается системой механического контроля теплоносителя, что делает агрегат независимым от электропитания.

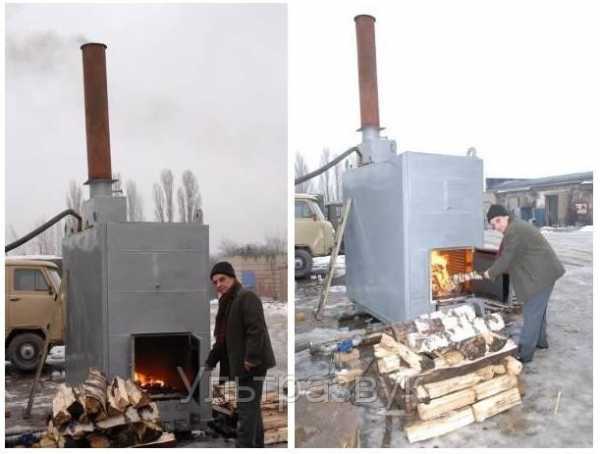

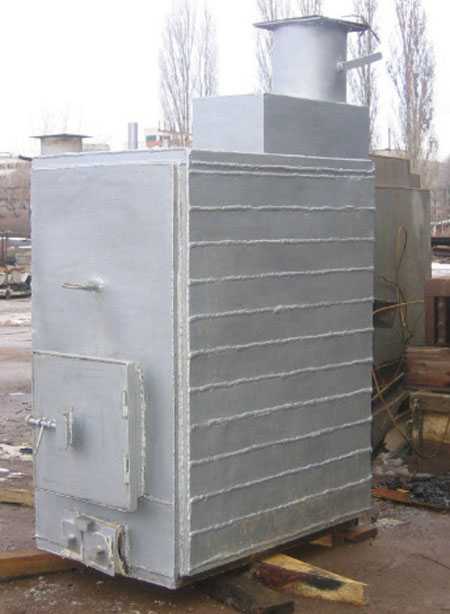

Котел Попова
Котел Попова характеризуется высокой точностью – температуру можно задавать с точностью до половины градуса. Топливо достаточно закладывать 1-2 раза в сутки. Конкретная периодичность зависит в первую очередь от размеров загрузочной камеры.
В отводимых дымовых газах отсутствуют смолы и углерод, что позволяет собирать дымоход из труб с гладкими внутренними стенками. Сажа на них все равно не будет накапливаться. Особенности конструкции позволяют чистить агрегат безо всяких затруднений. При необходимости дымоход отсоединяется от основной части системы и все агрегаты очищаются удобным способом.
Котел Попова можно вычищать от золы, даже не прекращая его работу. При этом убирать всю золу необязательно. Около больших труб должен оставаться слой золы, имеющий толщину порядка 1-5 см. Он будет выполнять функцию катализатора происходящих в котле термохимических процессов.

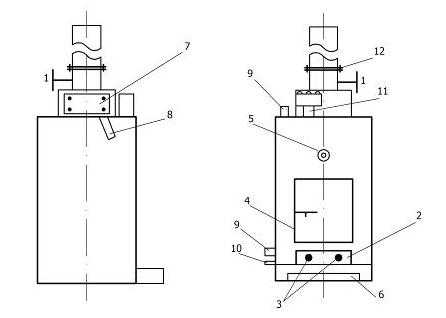

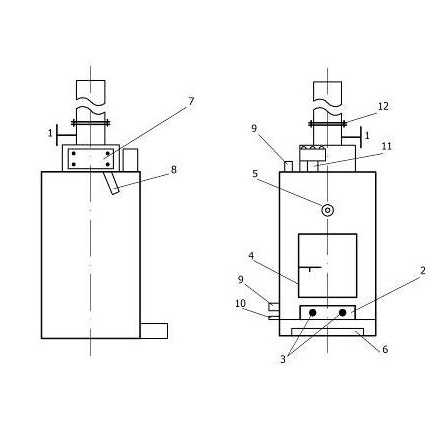

Особенности конструкции котла
1 — заслонка вытяжной трубы (внешний шибер)
2 — крышка больших труб окислителей
3 — малые трубы окислителей
4 — дверца топочной камеры
5 — внутренний шибер
6 — отверстие инжектора
7 — крышка ревизии
8 — трубка слива конденсата
9 — патрубки подающей и обратной магистралей
10 — патрубок слива воды
11 — патрубок группы безопасности котла
12 — фланец вытяжной трубы
Непосредственно агрегат собирается из 2 основных камер. В нижней камере происходит процесс пиролиза, в установленном вверху отсеке дожигаются создающиеся пиролизные газы. Верхний отдел дополнительно разделяется на 2 секции при помощи горизонтальной перегородки.
Котел оборудуется регуляторами в количестве трех штук, а именно:
- малыми трубами. Эти элементы устанавливаются ниже дверки котла. Эти трубы окислителей нужны для изменения мощности отопительного агрегата путем изменения объема подаваемого воздуха;
- верхним шибером. Данный элемент размещается на верхнем теплогенераторно
м патрубке. Позволяет регулировать основные характеристики котла посредством изменения скорости дымоотведения; - центральным шибером. Устанавливается на передней части агрегата. Благодаря данному устройству будет предотвращаться задымление котельного помещения.
Над отсеком сгорания топлива устанавливается блок, через который в камеру поступает вторичный воздух, необходимый для дожига пиролизных газов. Конструкция этого блока включает в себя завихрители, благодаря которым обеспечивается максимально равномерное распределение подогретого воздуха по пространству камеры.

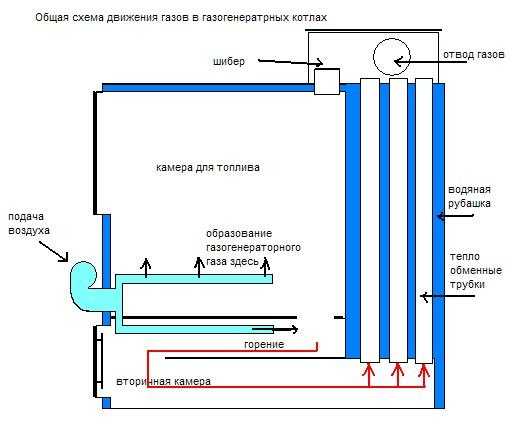

Дымовые газы перемещаются в направлении выхода из камеры. На этом этапе происходит весьма интенсивная передача их тепла в пользу используемого теплоносителя. В результате продукты сгорания остывают примерно до 140 градусов.
Котел Попова
Дополнительно котел оснащается внешним теплоизоляционны
м слоем и специальной водяной рубашкой. Благодаря этим приспособлениям удается уменьшить потери тепла.
Рекомендованная длина дымоотводящей трубы котла Попова – 700 см. При использовании более короткой трубы будет отмечаться ухудшение тяги. Старайтесь, чтобы длина горизонтального участка дымохода была не более 100 см. «Уличная» часть трубы обязательно утепляется. Внизу дымохода сделайте отверстие с дверцей. Через него вы сможете удобно чистить конструкцию по мере ее засорения.
При желании к котлу можно подключить накопительную емкость для воды. В данном случае рекомендуется устанавливать трехходовой клапан. Благодаря ему теплоноситель сможет проходить по меньшему кругу через бак, за счет чего температура воды на входе обратки в агрегат увеличится. Это поспособствует увеличению срока эксплуатации котла Попова.
Рассматриваемый отопительный агрегат может использовать для работы самые разнообразные виды теплоносителей. В целом подходит любое твердое топливо органического происхождения. Главное, чтобы влажность сырья была не больше 65%. Торф и уголь тоже подходят.
В продаже доступны модификации котлов, оснащенные газовыми горелками, посредством которых можно наладить работу агрегата с применением сжиженного либо магистрального газа. Однако от самостоятельной сборки газовой модификации котла лучше отказаться, т.к. это очень ответственная работа, требующая высокой квалификации. Малейшие ошибки могут привести к появлению ситуаций опасных для жизни.
В случае самостоятельной сборки лучше всего отдавать предпочтение классической твердотопливной вариации котла Попова.
Руководство по сборке котла Попова своими руками
В домашнем хозяйстве для топки котла Попова выгоднее и рациональнее всего использовать прессованные опилки. Это относительно доступное по цене топливо, одной загрузки которого хватает на гораздо более продолжительное время, если сравнивать с прочими распространенным
Прессованные опилки
Сборка котла своими руками выполняется в несколько простых этапов. Однако сначала вам нужно досконально разобраться в работе оборудования, тогда и собрать его будет намного проще.
Сырье закладывается в печь несколькими слоями, каждый из которых тщательно утрамбовывается. Чем плотнее вы утрамбуете сырье, там выше будет коэффициент полезного действия агрегата. Даже обыкновенная печка будет топить гораздо эффективнее, если ее загрузить тщательно высушенными дровами, чего уж говорить о пиролизном котле Попова.
Простейший вариант такого котла во многом похож на обыкновенную буржуйку. Однако рассматриваемый самодельный агрегат в отличие от буржуйки может работать на одной загрузке топлива полдня, а то и целые сутки! Продолжительност
Прежде чем приступать к работе, соберите все необходимые для сборки котла принадлежности, чтобы в дальнейшем не отвлекаться на их поиск.
Набор для сборки котла Попова
- Резервуар для топлива.
- Стальные листы. Понадобятся листы толщиной 2-3 мм и 4-5 мм.
- Аппарат для сварки.
- Болгарка.
- Прямоугольные трубы 6х4 см.
- Круглые трубы с диаметром 4 и 5 см.
- Цементный раствор.
- Кирпичи.
Первый этап
Сделайте из листовой стали 2 цилиндра. Один цилиндр должен иметь немного больший диаметр, чем другой. Меньший цилиндр вы вставите в больший, а сверху приделаете крышку. Ее тоже можно сделать самостоятельно из листовой стали. Снизу приварите дно. Крышка и дно должны иметь толщину в 2 раза превышающую аналогичный показатель для стенок резервуара. Цилиндры варите из стали толщиной 2-3 мм, а для изготовления крышки и дна используйте 4-5-миллиметрову
Второй этап
Подготовьте трубы. Изделия должны иметь такой размер, чтобы их можно было нормально вводить друг в друга – так вам будет легче собирать котел Попова. Прямоугольные трубы устанавливаются вертикально, круглые трубы привариваются к котлу горизонтально.
Всего к котлу будет подключено две трубы. Через одну будет выводиться нагретая вода, через вторую – осуществляться подача холодной жидкости. Для установки труб предварительно подготовьте в стенках котла отверстия диаметром 0,5 см.
Третий этап
Приварите трубы к корпусу котла. Будьте аккуратны, варите так, чтобы не было никаких щелей.
Четвертый этап
Проверьте корпус котла на герметичность. Важно, чтобы установка не пропускала дым и воду. Проверка предельно простая – достаточно залить воду в трубы и проследить за состоянием системы. При обнаружении протечек заделайте отверстия с помощью сварки.
Пятый этап
Установите собранную конструкцию в каркас. Каркас выкладывается из кирпича. Для кладки используйте цементный раствор. По возможности этот каркас рекомендуется сделать заранее, но это некритично.
Загрузка топлива в котел Попова
Таким образом, в самостоятельной сборке котла Попова нет ничего сложного. Выполните последовательно описанные задачи, и вы получите в свое распоряжение эффективный, производительный
Удачной работы!
Видео – Пиролизный котел Попова
svoimi-rykami.ru
Принцип работы котла Попова. Технчиеские характеристики и конструктивные особенности. Отзывы потребителей
ТЭУ (термохимические энергоустановки) «Котлы Попова» представляют собой оборудование для нагрева теплоносителя – водяного или воздушного.
Нагрев происходит благодаря термохимическим процессам преобразования твёрдого топлива в газообразное состояние с последующим сжиганием этих газов.
Это оборудование применяется для отопления в аварийных ситуациях и в отопительных системах помещений различных размеров и назначения – жилых комнат, саун, бань, парников, теплиц, для просушки сельскохозяйственной продукции и пиломатериалов.
Котёл Попова может работать как газовый, угольный, дровяной аппарат, а также как устройство-утилизатор отходов.
Принцип работы

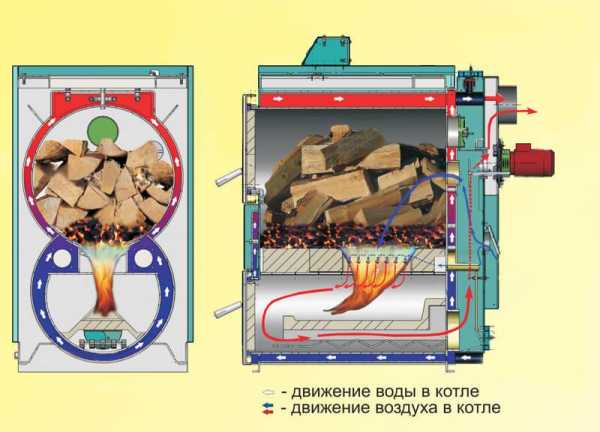

В основе работы этого отопительного оборудования лежит принцип пиролиза (термического разложения) твёрдого топлива.
В процессе сгорания топлива, при условии ограниченного доступа воздуха, образуются горючие компоненты, имеющие высокую теплотворную способность. Это метан, метанол, водород, этилен, оксид углерода, пиролизная смола. Процесс разложения твёрдого топлива происходит в диапазоне температур 200-3500С. Летучие продукты пиролиза переправляются в камеру дожига, в которой при достаточном количестве кислорода происходит их полное сжигание с выделением значительного количества тепла. Через теплообменные поверхности тепло передаётся теплоносителю.
Внимание! Получение дополнительной тепловой энергии и продлённый во времени процесс горения увеличивают длительность горения на одной закладке.
Котельная на основе ТЭУ не нуждается в дымососах, поскольку для отведения продуктов сгорания достаточно тяги, которая обеспечивается правильно устроенной дымовой трубой.
Пиролизный котёл Попова с механической регулировкой теплоносителя не зависит от электропитания. Он может поддерживать требуемую температуру с точностью до полуградуса. Топливо закладывается в установку один-два раза в сутки, что определяется объёмом загрузочной камеры.
Внимание! Из-за отсутствия в отводимых газах углерода и смол дымоходные трубы сохраняют гладкую поверхность, что предохраняет их от накопления сажи. Чистку теплогенератора может осуществлять любой разнорабочий в сочетании с выполнением других работ.
Золу можно убирать из агрегата даже во время работы, причём полностью её удалять не требуется. Вокруг больших труб окислителей специально оставляют золу слоем толщиной 5-50 мм, служащую катализатором термохимических процессов.
Работу отопительной установки Попова в любой момент можно остановить с помощью регулирующей системы.
Конструкция пиролизного котла Попова
Отопительный агрегат Попова состоит из двух камер: нижней – пиролизной и верхней – камеры дожига пиролизных газов.
Камера дожига состоит из двух разделённых горизонтальной перегородкой секций. Агрегат оснащён тремя регуляторами:
- Малые трубы окислителей, находящиеся под дверцей, регулируют мощность отопительной установки с помощью изменения подачи кислорода в пиролизную камеру.
- Верхний шибер, находящийся на верхнем патрубке теплогенератора, предназначен для регулирования характеристик работы агрегата изменением скорости выведения дымовых газов.
- По центру спереди установки расположен шибер, который не допускает попадания дымовых газов в помещение.
Над камерой горения располагается блок поступления вторичного воздуха для дожига пиролизных газов. Блок содержит завихрители, которые равномерно распределяют подогретый воздух по всему объёму камеры.
В процессе движения дымовых газов к выходу происходит их интенсивный теплообмен с теплоносителем, что даёт возможность снизить температуру продуктов сгорания до 1400С.
Внимание! Для снижения теплопотерь агрегата служат водяная рубашка и наружный теплоизоляционный слой.
Необходимая для работы ТЭУ тяга обеспечивается дымовой трубой, длина которой не менее 7 м. При этом, горизонтальный участок не должен превышать одного метра. Верхняя точка дымохода должна находиться выше козырька крыши хотя бы на 300 мм, что позволит избежать задувания дымовых газов в помещение. Дымоотводящая труба по всему участку, контактирующему с внешней средой, должна быть утеплена. Для чистки дымохода внизу предусматривают отверстие с дверцей.
Если к системе подключен бак-накопитель для воды, то желательна установка трёхходового клапана. Это позволит теплоносителю двигаться по малому кругу через накопительную ёмкость, что повышает температуру теплоносителя на входе обратной трубы в агрегат. Повышение температуры теплоносителя в обратном трубопроводе позволяет продлить срок службы отопительной установки.
В качестве энергоносителя для этого отопительного оборудования могут использоваться все виды твёрдого органического топлива, влажность которого не превышает 65%, в том числе, все типы угля и торфа. Выпускаются также модификации с газовыми горелками, обеспечивающими работу с магистральным или сжиженным газом.
Отзывы о котле Попова самые разнообразные — и положительные, и отрицательные. Поэтому перед приобретением такого оборудования или его самостоятельного изготовления по чертежам целесообразно проконсультироваться у пользователей этого агрегата. Представители официального изготовителя ТЭУ «Котлы Попова» ООО НПП «Ультразвук» утверждают, что на рынке отопительного оборудования могут появляться подделки, которые не способны обеспечивать заявленные характеристики.
kotel-otoplenija.ru
Описание котла | Котел Попова
Мощный стальной водогрейный твердотопливный пиролизный котел для сжигания твердого топлива с использованием режима газогенерации (сухая возгонка).
Этот практичный, простой в эксплуатации котел отличается следующими достоинствами:
- Легкая загрузка поленьев длиной до 75 см у котлов мощностью до 50 кВт и длиной до 1,2 и 2,4 м у котлов мощностью до 100 кВт и 300 кВт соответственно. Причём, чем толще и больше поленья, тем дольше они горят.
- Возможность сжигания любого древесного топлива, любой фракции, а также горючих твердых отходов промышленного производства и угля.
- Возможность снижения отдаваемой котлом мощности до 5-10 % от номинальной.
- КПД котла достигает 96 % при минимальных выбросах вредных веществ.
- Загрузочное пространство значительных размеров обеспечивает продолжительное время безостановочной работы котла – до 24 часов без подкладывания топлива.
- Минимальный расход топлива из всех известных моделей твердотопливных котлов.
- Минимальные выбросы вредных веществ в атмосферу.
Возможны незначительные расхождения между описанием и конструкцией котла, которые связаны с его постоянным техническим усовершенствованием.
В качестве теплоносителя может использоваться как вода, так и промышленные марки антифризов, в системах, как с естественной, так и с принудительной циркуляцией.
«Котёл Попова» состоит из двух камер сгорания: нижней камеры – камеры пиролиза и верхней камеры – камеры дожигания генераторных газов.
Твердотопливный пиролизный Котёл оборудован тремя регуляторами: под дверцей – малые трубы окислителей (регулируют мощность котла путём подачи кислорода в камеру пиролиза), на дымоходном патрубке сверху котла верхний шибер (регулирует экономические показатели котла путём изменения скорости выхода отработанных газов) и по центру спереди расположен внутренний шибер (позволяет избежать попадания газогенераторных газов в помещение).
kotel-popova.ru
Пиролизный котел попова
Обогрев помещения в зимний период является одной из наиболее важных задач, обеспечивающих комфортные условия в нем. И пиролизный котел Попова в последнее время завоевывает все большую популярность. Газовый котел обеспечивает наилучшие характеристики прогрева здания, а также обладает отличной функциональностью и практичностью в использовании. Однако не всегда существует возможность использовать это благо цивилизации, да и цены на него в последнее время достигают заоблачных высот. Эти факторы послужили отправной точкой для поиска иных разновидностей обогрева собственного жилья.
Обзор твердотопливных котлов и их недостатки, выявленные в процессе эксплуатации устройств
Твердотопливные котлы являются альтернативой установок, работающих на основе сжигания газа. Разнообразные печи и буржуйки известны населению нашей страны уже достаточно давно. Многие из нас и сами используют подобные устройства для обогрева собственных сараев или гаражей. Как дополнительный источник тепла эти приспособления проявляют себя с наилучшей стороны. Однако их применение сопряжено с некоторыми неудобствами, обусловленными принципом работы аналогичных объектов. Среди них можно выделить следующие факторы:
- высокий расход топливных материалов;
- низкий КПД;
- необходимость постоянного поддержания горения;
- обильное дымообразование.
Все эти печи на основе твердого топлива обеспечивают кратковременный эффект поддержания температуры. В дальнейшем же они требуют постоянного к себе внимания и поддержания процесса сгорания топлива.
К тому же коэффициент полезного действия аналогичных устройств имеет достаточно низкие показатели, этот эффект связан с большим количеством тепла, содержащегося в продуктах сгорания, и его выведения через дымоход наружу. Все это приводит к тому, что значительная часть тепла, которое могло бы послужить для обогрева помещения, просто растворяется в окружающей среде. Расход же топливного материала при этом остается значительным, что совершенно неэкономичено с материальной точки зрения.
Печь Попова: принцип действия и явные преимущества
Альтернативой аналогичным приспособлениям является твердотопливный котел Попова, основанный на применении эффекта пиролиза. Что это означает? Конструкция камеры сгорания этого устройства сделана практически герметичной, т. е. доступ кислорода в нее строго ограничен. Ни для кого не является секретом, что для полноценного процесса горения необходим кислород, иначе он просто не будет происходить. Исходя из этого фактора, минимальный ввод воздуха в камеру сгорания все же предусмотрен. Однако его количество настолько ничтожно, что полноценного горения так и не возникает. Вместо него происходит процедура медленного тления твердого топлива. Теплоотдача при этом имеет значительно низшие показатели, чем при полноценном горении материалов. Но благодаря своей конструкции это различие практически неощутимо.
Печь Попова содержит один секрет, заложенный в ее конструкции. Он заключается в повторном сгорании отработанных газов. Что это означает? В процессе медленного истлевания древесины, являющейся основным топливным элементом, используемым в этой печи, выделяется значительное количество дыма, который содержит при этом некоторое количество неизрасходованного топлива. Именно он перенаправляется в следующий отсек, где и подвергается вторичному использованию. В результате этого процесса происходит его частичное сжигание и повышение теплоотдачи всего устройства. Остатки дважды переработанного топлива выводятся наружу через дымоход. В конечном счете печь Попова выдает замечательные характеристики при относительно небольшом расходе твердого топлива. Все эти факторы позволяют выделить и структурировать преимущества этого прибора перед остальными аналогичными устройствами. Выглядят они следующим образом и в наилучшем виде характеризуют качества этой печи:
- низкий расход топлива;
- повышенный КПД;
- низкие показатели образования дыма;
- длительное время сгорания топливного материала.
Приведенные выше качества сделали печь Попова одним из наиболее функциональных твердотопливных устройств, существующих на сегодняшний день. Ее характеристики теплоотдачи и относительно небольшой расход древесины позволяют говорить об оптимальных качествах этого приспособления.
Пиролизная печь Попова своими руками: главные составные части
Что же касается устройства аналогичной печи, то оно достаточно незамысловато. В этом и заключается один из ее главных секретов, позволяющих собрать печь Попова своими руками. Принципиальная схема этого устройства содержит четкий чертеж, по которому ее создание может быть проведено в кратчайшие сроки. Состоит эта печь из следующих составных частей, которые в совокупности формируют уникальное функциональное изделие, отличающееся высокими качествами образования тепла и его распределения. Выглядит набор деталей, из которого формируется сама печь, следующим образом:
- основание;
- камера сгорания;
- вторичная камера;
- дымоход.
Четыре основных элемента позволяют создать великолепное изделие, являющееся эталоном твердотопливных печей.
Крепкое основание служит нижней частью камеры первичного сгорания, в которую непосредственно загружается твердое топливо. Выполняется оно, как правило, из толстостенного металла, обладающего максимальными характеристиками прочности. Сверху основания воспроизводится сама камера сгорания. Она практически ничем не отличается от конструкций любых других аналогичных устройств, за исключением вывода отработанных газов, которые попадают не в дымоход, а в камеру вторичной переработки, расположенную на уровень выше первичного отсека. Там он перерабатывается, и его остатки выводятся в атмосферу через дымоход.
sdelaypechi.ru
|
В ассортименте котлы номинальной тепловой мощности от 1 кВт до 1000 кВт.
Цена стандартной комплектации — 650 000р. Котел Попова — 1000 кВт Цена стандартной комплектации — 1 200 000р. |
kotelpopova.wmsite.ru
котел попова длительного горения своими руками чертежи,установка
Использование эффекта пиролиза – причина появления нового типа котлов длительного горения. Внешне они схожи с традиционными твердотопливными моделями, за исключением наличия дополнительной камеры сгорания. Один из примеров усовершенствования отопительного оборудования – пиролизный котел Попова, работающий на древесном топливе.
Особенности конструкции, характеристики
Суть пиролиза заключается в разложении органических веществ во время тления, при минимальном доступе кислорода. В результате формируются летучие горючие газы с высоким показателем теплотворности – водород, окись углерода, этилен, метанол. Они же являются основным источником тепла.
Базовая конструкция котла Попова включает в себя такие элементы:
- Топливная камера, расположенная в передней части. Загрузка осуществляется через верхний люк, розжиг – через небольшую боковую дверцу. Возможно увеличение объема топлива за счет установки дополнительного блока.
- Камера дожига. Она имеет Г-образную форму, вход в нее расположена под топливным отсеком, за колосниками. Основная область горения – в задней части конструкции.
- Заслонка, регулирующая объем притока воздуха. Она соединена с механическим термостатом.
- Теплообменник. Имеет спиралевидную форму, находится сзади.
- Патрубок для подключения дымохода.
Котел Попова в разрезе не отличается сложностью. Его конструкция схожа с традиционными «шахтными» моделями. Инновационные решения – возможность увеличения топливной камеры, спиралевидный теплообменник. В некоторых моделях можно подключить бак косвенного нагрева.
Для контроля процесса горения в конструкции предусмотрены такие компоненты:
- Трубы окислителей. Необходимы для контроля притока воздуха в камеру дожига. Регулировка происходит за счет изменения положения нижней заслонки.
- Верхний шибер. Ограничивает отвод угарных газов через дымоход.
- Шиберы-заглушки. Предназначены для обслуживания оборудования, предотвращают попадание продуктов горения в помещение.
Это основные особенности, которыми обладает твердотопливный котел Попова. Дополнительная информация – зона горения газов сделана из жаропрочной стали толщиной 10 мм. Это влияет на стоимость в сторону повышения, но значительно увеличивает энергоресурс оборудования.
Принцип работы, нюансы настройки
В отличие от стандартных твердотопливных моделей нужно знать, как правильно топить котел Попова. Рекомендуется применять сыпучее топливо – опилки, древесную стружку. Их масса создает требуемое давление на зону пиролиза, плотность не позволяет газу подниматься вверх.
На дно топливной закладки рекомендуется положить поленья диаметром 10-15 см. Высота слоя – до 20 см. Поверх них засыпается мелкофракционное топливо. Эффективное отопление пиролизным котлом возможно по такой схеме.
- Загрузка топлива, проверка герметичности верхней крышки.
- Розжиг поленьев, нижняя заслонка максимально открыта.
- После формирования пламени ограничивают доступ воздуха в топливную камеру.
- В процессе сгорания пиролизных газов контролируется температура воды в теплообменнике.
На первом этапе важно обеспечить хорошую тягу. Верхний шибер должен быть открыт полностью. После 20-30 минут работы его можно частично закрыть. Если в котельную попадают продукты сгорания – шибер снова открывают.
Правила монтажа, базовые требования
Корректная установка пиролизного котла Попова начинается с выбора места монтажа. Рекомендуется обустроить котельную, правила изложены в СНиП 42-01-2002. Делают естественную и принудительную вентиляцию, материал отделки стен и пола в зоне установки отопительного оборудования не горюч. Топливо хранится в отдельном помещении.
Дополнительно учитываются специфические требования:

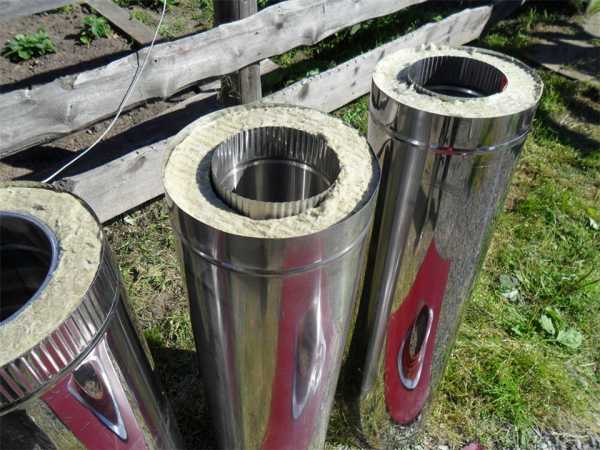

- Утепленный дымоход для котла Попова. Причина – температура угарных газов на выходе низкая – до +140°С. Это становится причиной появления конденсата и его стекания в камеру дожига. Рекомендуется использовать сэндвич-дымоходы, между оцинкованными стенками которых установлена базальтовая вата.
- Длина дымохода – от 4 м. Это нужно для формирования тяги.
- Обслуживание. Требуется периодическая чистка теплообменника, удаление сажи с внутренней поверхности зоны сгорания газов. Дверцы расположены в задней части корпуса. Доступ к ним должен быть свободным.
При подключении бака косвенного нагрева длина магистралей минимальная. Это снизит тепловые потери при транспортировке теплоносителя.
Трудности самостоятельного изготовления
Высокая стоимость отопительного оборудования один из отрицательных факторов. Можно попытаться сделать котел попова длительного горения своими руками – чертежи и порядок сборки частично есть в Сети. На практике это проблематично – нет точных схем с размерами компонентов оборудования. Известно лишь марка и толщина используемой стали.
В процессе проектирования и изготовления можно столкнуться со следующим проблемами:
- Из-за высокой температуры пиролизных газов стенки камеры дожига делают из огнеупорной стали толщиной 10 мм. Сварить подобную конструкцию в домашних условиях с обеспечением герметичности сложно.
- Размеры канала для отвода газов относительно объема топливного блока. Они напрямую влияют на мощность, но правильное соотношение знает только разработчик оборудования.
- Змеевидный теплообменник. Для его изготовления требуется согнуть стальные трубы, что может привести к утончению стенок. При длительном температурном воздействии это станет причиной разгерметизации.
Для самостоятельного изготовления можно рассмотреть альтернативные варианты пиролизных котлов. В качестве примера часто используют схему модели НЕУС-Т. Она характеризуется простотой сборки, наличием турбины для контроля подачи воздуха.
prokotlyi.ru
принцип действия и явные преимущества
Экология потребления.Усадьба:Обогрев помещения в зимний период является одной из наиболее важных задач, обеспечивающих комфортные условия в нем. И пиролизный котел Попова в последнее время завоевывает все большую популярность.
Обогрев помещения в зимний период является одной из наиболее важных задач, обеспечивающих комфортные условия в нем. И пиролизный котел Попова в последнее время завоевывает все большую популярность. Газовый котел обеспечивает наилучшие характеристики прогрева здания, а также обладает отличной функциональностью и практичностью в использовании. Однако не всегда существует возможность использовать это благо цивилизации, да и цены на него в последнее время достигают заоблачных высот. Эти факторы послужили отправной точкой для поиска иных разновидностей обогрева собственного жилья.
Обзор твердотопливных котлов и их недостатки, выявленные в процессе эксплуатации устройств
Твердотопливные котлы являются альтернативой установок, работающих на основе сжигания газа. Разнообразные печи и буржуйки известны населению нашей страны уже достаточно давно. Многие из нас и сами используют подобные устройства для обогрева собственных сараев или гаражей. Как дополнительный источник тепла эти приспособления проявляют себя с наилучшей стороны. Однако их применение сопряжено с некоторыми неудобствами, обусловленными принципом работы аналогичных объектов. Среди них можно выделить следующие факторы:
Все эти печи на основе твердого топлива обеспечивают кратковременный эффект поддержания температуры. В дальнейшем же они требуют постоянного к себе внимания и поддержания процесса сгорания топлива.
К тому же коэффициент полезного действия аналогичных устройств имеет достаточно низкие показатели, этот эффект связан с большим количеством тепла, содержащегося в продуктах сгорания, и его выведения через дымоход наружу. Все это приводит к тому, что значительная часть тепла, которое могло бы послужить для обогрева помещения, просто растворяется в окружающей среде. Расход же топливного материала при этом остается значительным, что совершенно неэкономичено с материальной точки зрения.
ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.
Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!
https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos
Печь Попова: принцип действия и явные преимущества
Альтернативой аналогичным приспособлениям является твердотопливный котел Попова, основанный на применении эффекта пиролиза. Что это означает? Конструкция камеры сгорания этого устройства сделана практически герметичной, т. е. доступ кислорода в нее строго ограничен. Ни для кого не является секретом, что для полноценного процесса горения необходим кислород, иначе он просто не будет происходить.
Исходя из этого фактора, минимальный ввод воздуха в камеру сгорания все же предусмотрен. Однако его количество настолько ничтожно, что полноценного горения так и не возникает. Вместо него происходит процедура медленного тления твердого топлива. Теплоотдача при этом имеет значительно низшие показатели, чем при полноценном горении материалов. Но благодаря своей конструкции это различие практически неощутимо.
Печь Попова содержит один секрет, заложенный в ее конструкции. Он заключается в повторном сгорании отработанных газов. Что это означает? В процессе медленного истлевания древесины, являющейся основным топливным элементом, используемым в этой печи, выделяется значительное количество дыма, который содержит при этом некоторое количество неизрасходованного топлива. Именно он перенаправляется в следующий отсек, где и подвергается вторичному использованию.
В результате этого процесса происходит его частичное сжигание и повышение теплоотдачи всего устройства. Остатки дважды переработанного топлива выводятся наружу через дымоход. В конечном счете печь Попова выдает замечательные характеристики при относительно небольшом расходе твердого топлива. Все эти факторы позволяют выделить и структурировать преимущества этого прибора перед остальными аналогичными устройствами. Выглядят они следующим образом и в наилучшем виде характеризуют качества этой печи:
Приведенные выше качества сделали печь Попова одним из наиболее функциональных твердотопливных устройств, существующих на сегодняшний день. Ее характеристики теплоотдачи и относительно небольшой расход древесины позволяют говорить об оптимальных качествах этого приспособления.
Пиролизная печь Попова своими руками: главные составные части

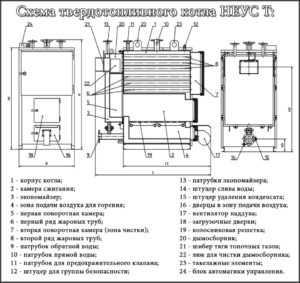

Что же касается устройства аналогичной печи, то оно достаточно незамысловато. В этом и заключается один из ее главных секретов, позволяющих собрать печь Попова своими руками. Принципиальная схема этого устройства содержит четкий чертеж, по которому ее создание может быть проведено в кратчайшие сроки.
Состоит эта печь из следующих составных частей, которые в совокупности формируют уникальное функциональное изделие, отличающееся высокими качествами образования тепла и его распределения. Выглядит набор деталей, из которого формируется сама печь, следующим образом:
Крепкое основание служит нижней частью камеры первичного сгорания, в которую непосредственно загружается твердое топливо.
Выполняется оно, как правило, из толстостенного металла, обладающего максимальными характеристиками прочности. Сверху основания воспроизводится сама камера сгорания. Она практически ничем не отличается от конструкций любых других аналогичных устройств, за исключением вывода отработанных газов, которые попадают не в дымоход, а в камеру вторичной переработки, расположенную на уровень выше первичного отсека. Там он перерабатывается, и его остатки выводятся в атмосферу через дымоход. опубликовано econet.ru
econet.ru
