Пиролизный котел — что это?

Пиролизный котел — что это?

В этой статье  я развею все мифы и догадки по поводу пиролизных котлов.

Для тех, кто еще ни разу не сталкивался с этими котлами – само слово «пиролизный» таит в себе загадку и овеяно каким-то магическим смыслом.

Но для бывалых котельщиков это еще один котел на твердом топливе. Давайте прольем свет на таинство этого магического пиролизного котла.

Что такое пиролиз

Согласно сайта Wikipedia.org

«Пиро́лиз (от др.-греч. πῦρ — огонь, жар и λύσις — разложение, распад) — термическое разложение органических и многих неорганических соединений. В узком смысле, разложение органических природных соединений при недостатке кислорода (нефтепродуктов и прочего).»

Пиролиз древесины – это разложение самой древесины при нагревании до + 450 градусов Цельсия без доступа воздуха с образованием газообразных (древесный газ) и жидких (древесная смола) продуктов сгорания, а также твердого остатка – древесного угля.

Поэтому пиролизный котел – это такой котел, в котором возможно эффективное сгорание древесины с использованием пиролиза этой древесины. Замечу, что не во всех котлах при работе с дровами возможен процесс пиролиза.

У пиролизных котлов есть ряд конструктивных особенностей, отличающих их от традиционных твердотопливных котлов. Это связано с тем, что:

1. Нужна специальная камера сгорания для сжигания древесного газа, который образуется в результате пиролиза
2. Нужно сконструировать топку таким образом, чтобы в ней полноценно и эффективно проходил сам процесс пиролиза

Давайте рассмотрим технологию процесса образования древесного газа на примере котла Orlanski Orligno 200:

Еще одной отличительной особенностью пиролизных котлов является большая камера сгорания. Дело в том, что все производители пиролизных котлов позиционируют эти котла как котлы длительного горения на дровах. И им «жизненно важно» заложить в конструкцию котла большой «топливный бак» как залог длительности горения.

Говоря о топке котла, я невзначай обозначил, что не только КПД и сам принцип сжигания топлива влияют на длительность горения.

Обратите внимание на то, что маркетинг пиролизных котлов говорит вам, что успех в долгом горении достигается двумя ключевыми словами «КПД» котла и «Пиролиз» котла. Однако рекламщики лукавят!

Суровая правда говорит о том, что 80%  это заслуга большой и вместительной топки, а 20 % — это КПД и принцип пиролиза.

В интернете можно встретить информацию, что пиролизные котлы имеют время горения одной закладки дров до 10 часов. Эта информация является и правдой и ложью одновременно. На своей практике я получал разное время горения в зависимости от таких факторов:

• Влажность древесины
• Порода древесины
• Правильность подбора мощности котла
• Степень утепленносли дома
• Современность системы отопления
• Автоматизация системы отопления
• Правильность обвязки котла
• Конструктивные особенности котла
• Время или случай когда ведутся измерения (в случае с полностью прогретым домом и с прогретой системой отопления или в случае растопки котла в холодном доме и на холодную систему)

Все эти факторы влияют на время горения закладки дров в пиролизном котле. Поэтому 10 часов горения – это некий идеал, к которому не каждому дано дойти со своим котлом и своей системой отопления.



КПД пиролизного котла

В вопросе эффективности пиролизные котлы сильно обошли своих собратьев, поскольку КПД таких котлов составляет от 85 до 92.5 %.

В сравнении традиционные котлы могут похвастаться 70-85 % КПД. В традиционных котлах при сжигании древесины теряется до 15 % тепла так как нет специально отведенной камеры сгорания, где можно было бы полноценно сжечь древесный газ. В результате часть этого газа бесполезно улетает в дымоход, так и не отдав свое тепло нагреваемой воде.

Российские и европейские пиролизные котлы

Между многими пиролизными котлами российского и европейского производства есть существенные конструктивные отличия. Для примера приведу принцип работы российского котла Lavoro Eco C

У котла Lavoro Eco C камера, где сгорает древесный газ, расположена выше основной топки. Работают эти котлы на естественной тяге. Котлы такой конструкции способны также сжигать уголь в обычном, не пиролизном режиме. Такие котлы имеют КПД до 85 %.

У европейских пиролизных котлов камера сжигания древесных газов расположена ниже топки. Также эти котлы оборудуются вентилятором или дымососом со специальной автоматикой. Конструктивно эти котлы гораздо сложнее и, как результат, имеют КПД приближенный к 90 %

Пиролизный котел своими руками

В интернете можно найти множество схем для самостоятельного изготовления пиролизного котла. Однако, хочу отговорить всех желающих от самостоятельной работы. И призываю выбирать заводские проверенные и отточенные решения. Покупая фирменный заводской котел, вы получаете:

• Заводскую гарантию
• Проверенный временем котел
• Уверенность в том, что котел соответствует своей мощности
• Уверенность в том, что все будет работать правильно

Также рекомендую обращаться к нам для решения вопроса отопления, так как мы официальные представители котельного оборудования и работаем напрямую с заводами-изготовителями.

Имя *

Телефон *

Сообщение

Вы хотите получить консультацию?

…

Заполните контакт форму — и наш инженер- консультант свяжется с Вами.

Это быстро и абсолютно бесплатно

Котел пиролизный длительного горения Viking (Викинг) в Спб

• Товары
• Котлы
• Твердотопливные котлы
• VIKING

• Описание
• Ассортимент
• Справочная информация

• Описание
• Ассортимент
• Справочная информация

Описание

Котелоагрегаты твердотопливные длительного действия Viking предназначен для установки в открытых системах отопления, насосных и гравитационных системах.

Теплоагрегат с ручным типом загрузки топлива Викинг – функциональное устройство с вместительной топочной камерой, высоким КПД и универсальным дизайном. Основной вид топлива – каменный уголь, но без ущерба КПД котел функционирует на топливо-заменителях (кокс, дрова, брикеты).

Ассортимент включает 2 модификации мощностью 18 кВт и 25 кВт. Время работы на одной загрузке угля – до 25 часов. Гарантия на оборудование 2 года.

Основные особенности: встроенный регулятор тяги и вторичный дожиг газов.

Система нижнего сгорания в агрегатах обеспечивает надежный контроль над процессом горения топлива, а также удержание стабильной толщины жара и постоянную теплопроизводительность.

Преимущества твердотопливных котлов перед аналогами

Устройства, работающие на твердом топливе, уступают газовым и электрическим моделям по затратам времени на обслуживание: загружать в топку сырье, удалять отходы (золу), прочищать дымоходы от сажи. В тоже время они обладают рядом неоспоримых преимуществ:

• полная независимость от газо- и электроснабжения, проблемы с которым в некоторых регионах нашей страны бывают достаточно часто;
• низкая цена и экологическая чистота топлива;
• простота эксплуатации, не требующая специальных знаний и навыков.

Постоянное совершенствование технологий позволяет улучшить процесс горения, повысить коэффициент полезного действия.

Особенности пиролизных котлов

Высокой мощностью и простотой в использовании отличаются пиролизные котлы длительного горения с водяным контуром. Получаемой с их помощью тепловой энергии достаточно для обогрева двух- и трехэтажных частных домов, коттеджей, производственных помещений.

Прилоиз – это высокотехнологичный процесс горения с ограничением подачи кислорода. Процесс состоит в следующем. В первичной камере, обычно располагающейся сверху, при ограниченном поступлении кислорода медленно тлеют дрова, уголь или другое топливо при температуре 200 °C. Это приводит к выделению большого количества смеси горючих газов. По специальной форсунке они перемещаются во вторую камеру, где происходит термический процесс дожига.

Такое двукратное сжигание топлива делает котел твердотопливный длительного горения экологически безопасным: выхлопы практически не содержат вредных газов. Кроме того, повышается коэффициент полезного действия, который у некоторых моделей достигает 85%.

Котлы Viking

Предлагаемый компанией ЭВАН и концерном NIBE котел viking, в отличие от классических твердотопливных моделей, имеет канал вторичного воздуха для дожига отходящих газов (эффект пиролиза). Котел длительного горения отличается продолжительным временным промежутком сгорания одной закладки топлива: для угля до 25 часов, для дров – до 17 часов, в зависимости от влажности и калорийности сырья.

Поставляемые производителем агрегаты твердотопливные длительного горения с водяным контуром подвергаются непременному тестированию службами контроля завода и проходят обязательную сертификацию.

Достоинства котлов отопительных Викинг

Твердотопливные котлы NIBE Viking K-WRM купить в спб стоит по ряду их несомненных преимуществ:

1

Пиролизные котлы длительного горения с водяным контуром Viking используются как основной источник тепловой энергии для создания и поддержания необходимого температурного уровня рабочей среды водяного отопления.

Они зарекомендовали себя также как дополнительные (резервные) агрегаты и могут применяться одновременно с газовыми, электрическими котлами, солнечными коллекторами, в системах с буферным накопителем тепловой энергии.

2

Котел viking использует в качестве топлива не только каменный уголь, но и дрова, брикеты и пр.

3

Специальная форсунка, которой оснащен котел твердотопливный длительного горения, максимально повышает эффективность сжигаемого сырья. Продолжительность горения увеличивается до 18–25 часов в зависимости от вида и качества используемого топлива.

4

Для достижения эффекта пиролиза производители устанавливают вентилятор, который вызывает циркуляцию вторичного воздуха. Энергонезависимый твердотопливный котел длительного пиролизного горения Viking не оснащается электрическим вентилятором, он действует на основе естественной циркуляции.

5

В конструкции отсутствуют сложные приборы, детали и элементы. Для его использования не требуется специализированных навыков, знаний. Контроль температурных показателей, регулировка процесса горения выполняются по показаниям термометра, манометра и механического терморегулятора, которым оснащен котел твердотопливный длительного горения. После завершения горения все отходы, которых остается очень мало, удаляются вручную через дверцу на нижней части корпуса. Рабочую камеру можно снова заполнять сырьем и запускать агрегат.

6

Твердотопливный котел длительного действия Viking, благодаря использованию пиролизного эффекта имеет высокий КПД (84%). Топливо отличается низкой ценой и почти полностью сгорает, отдавая энергию на нагрев теплоносителя.

Компания «HANKE GROUP» предлагает купить твердотопливный котел NIBE Viking K-WRM – оптимальный вариант для создания эффективной, безопасной, экономичной отопительной системы для дома. Свяжитесь с нашими менеджерами и закажите долговечный, функциональный котлоагрегат по умеренной стоимости.

Ассортимент

Твердотопливный котел Viking 18

Марка	Мощность, кВт	Емкость для воды, л	Отапливаемая площадь, кв. м.	Емкость топки, л	Максимальная длина дров, мм	Габариты, мм	Вес, кг
VIKING 18	18	55	120	70	380	1060Х450Х1015	245

Твердотопливный котел Viking 25

Марка	Мощность, кВт	Емкость для воды, л	Отапливаемая площадь, кв. м.	Емкость топки, л	Максимальная длина дров, мм	Габариты, мм	Вес, кг
VIKING 25	25	70	180	70	380	1060Х450Х1170	285

Справочная информация

VIKING паспорт

PDF

 Посмотреть  Скачать

VIKING сертификат соответствия

PDF

 Посмотреть  Скачать

Эван Лифлет отопление

PDF

 Посмотреть  Скачать

Тепло — BTG Bioliquids

Тепло — BTG Биожидкости

Замена ископаемого топлива пиролизным маслом может быть осуществлена ​​уже сегодня путем среднего или крупномасштабного (совместного) сжигания природного газа, угля или мазута в котлах, печах и турбинах.

Модернизация этих систем требует ограниченных инвестиций, а благодаря экономии парниковых газов примерно на 90 % пиролизное масло дает уникальную возможность сделать ваше энергоснабжение более устойчивым, а также снизить вашу зависимость от цен на ископаемое топливо. Еще более интересным является его использование в децентрализованных решениях для ТЭЦ, например, в централизованном теплоснабжении или на крупных промышленных предприятиях, которые производят собственное электричество, тепло и/или пар.

• Котлы
• Газовые турбины
• Дизельные двигатели

Котлы

Путем прямого сжигания в котле или печи пиролизное масло может использоваться для производства тепла. Это самое простое и понятное приложение. В этом применении пиролизное масло может заменить природный газ, тяжелое и легкое жидкое топливо, снижая выбросы углерода примерно на 90%.

Различные производители теперь могут гарантировать производительность при использовании пиролизного масла в своих горелках, например, Dreizler в Германии и Stork Thermeq в Нидерландах. Горелку котла необходимо заменить многотопливной горелкой, чтобы пиролизное масло можно было смешивать с природным газом/мазутом, а трубы и резервуар для хранения должны быть изготовлены из нержавеющей стали (сам котел не требует замены). ). Многотопливная горелка предлагает полную гибкость, поэтому она может работать на 100% ископаемом топливе, если не будет доступного пиролизного масла.

Благодаря замене природного газа возобновляемым пиролизным маслом на заводе Empyro на заводе по производству сухого молока FrieslandCampina в Боркуло прямые выбросы углерода сократились на 15 процентов. Каждый год экономится 10 миллионов м³ природного газа, что эквивалентно потреблению 8000 голландских домохозяйств.

Это приложение предлагает компаниям возможность (полностью или частично) перейти с природного газа, сжиженного нефтяного газа или мазута на возобновляемое альтернативное топливо. Пиролизное масло конкурентоспособно по цене на печное топливо. Пиролизное масло не может конкурировать с нынешними низкими ценами на природный газ в большинстве стран Европы и США. В таких странах, как Швеция (налог на выбросы углерода), Финляндия и Бразилия с низкими ценами на биомассу и более высокой ценой на ископаемое топливо пиролизное топливо может конкурировать по цене. Кроме того, все большее число стран используют стимулы (или предписания для передового биотоплива) для пиролизного масла для замены ископаемого топлива (SDE+ в Нидерландах, стимулирование возобновляемого тепла в Великобритании и т. д.), чтобы преодолеть ценовой разрыв, а в Европе перейти на пиролизное масло также даст значительное количество углеродных кредитов ETS.

Если ваша компания использует природный газ, сжиженный нефтяной газ или мазут для своих котлов для производства пара или горячей воды для промышленных процессов или (центрального) отопления, и вы ищете экологически чистую альтернативу, пожалуйста, свяжитесь с нами для получения дополнительной информации.

Газовые турбины

Газовые турбины могут использоваться для производства электроэнергии и тепла (ТЭЦ), например, в удаленных местах. Турбины OPRA в Хенгело поставляют газотурбинные генераторные установки для клиентов по всему миру в нефтегазовом, промышленном, коммерческом и морском секторах. Недавно газовая турбина OPRA класса OP16 мощностью 2 МВт была адаптирована для работы на пиролизном масле.

OP16 имеет промышленную радиальную конструкцию, обеспечивающую прочность, надежность, высочайшую эффективность в своем классе и сверхнизкий уровень выбросов. После обширной серии испытаний и некоторых модификаций камеры сгорания компания OPRA теперь может поставлять эти турбины с гарантией их бесперебойной работы на пиролизном масле BTG-BTL. Это открывает сегодня возможность производить 100% зеленое тепло и электроэнергию в любом месте.

Дизельные двигатели

Во многих регионах мира дизельное топливо и природный газ все еще используются в дизельных двигателях для производства электроэнергии и тепла. Если в этих районах имеется биомасса, пиролизное масло можно производить на месте и использовать на месте для производства электроэнергии и тепла. Еще одно интересное применение — корабельные двигатели. В этой области применение пиролизного масла является одной из немногих коммерчески привлекательных альтернатив ископаемому топливу. Пиролизное масло успешно прошло испытания на стационарных дизельных двигателях. Требуются некоторые изменения в двигателях, в основном для предотвращения повреждения двигателя и топливной системы из-за содержания воды и кислотности пиролизного масла. Электрический КПД дизельных двигателей очень высок (>40%) по сравнению со всеми другими децентрализованными двигателями 9.0003

альтернативы, включая газовые турбины и прямое сжигание биомассы для производства электроэнергии.

Мы ожидаем вывода на рынок дизельных двигателей , которые могут работать на пиролизном масле , в ближайшие годы. Это открывает большой новый рынок для продажи пиролизного масла, поскольку эти двигатели могут использоваться как на судах, так и в тепловых и энергетических целях. Пиролизное масло можно производить по цене, конкурентоспособной с дизельным топливом. В ситуациях, когда в настоящее время используется дизельное топливо или мазут, пиролизное масло будет наиболее привлекательной устойчивой альтернативой.

Наша технология: производство

биомасла быстрого пиролиза (FPBO) из остатков биомассы

• Процесс быстрого пиролиза состоит из термохимического разложения биомассы посредством быстрого нагрева, при температуре 450 – 600 °C в отсутствие кислорода
• Широкий спектр сырья биомассы может быть преобразован в FPBO, гомогенный энергоноситель
• Побочными продуктами процесса быстрого пиролиза являются тепло (пар) и энергия (электроэнергия)

Подробнее

Пиролизные котлы длительного горения с водяным контуром

Предназначены для автономных отопительных домов. Их особенность – две камеры, которые могут работать с верхним и нижним обдувом. При этом топливо и продукты сгорания в этих установках сгорают отдельно друг от друга.

Содержание:

• Принцип действия и устройство ↓
• Достоинства и недостатки ↓
• Просмотров ↓
• Как сделать самому? ↓
• Стоимость и производители ↓

Применяется метод двойного дутья, при горении дров в нижней камере водяной пар от их сгорания поступает в верхнюю камеру, которая устраняется горячим паром.

Оборудование имеет ряд особенностей:

1. Корпус изготовлен из толстых металлических листов (5-8 миллиметров).
2. Нет необходимости использовать водяной насос для циркуляции воды в системе, так как здесь ее движение зависит от конвекции.
3. Данные котлы способны нагревать теплоносители достаточно большого объема.
4. Сверху можно установить варочную поверхность, на которой будет готовиться еда;
5. Топливо можно использовать по-разному — дрова, уголь, торф, опилки в виде брикетов.

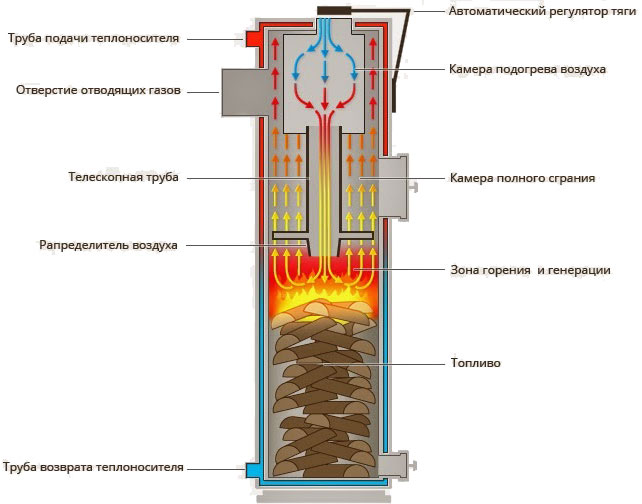

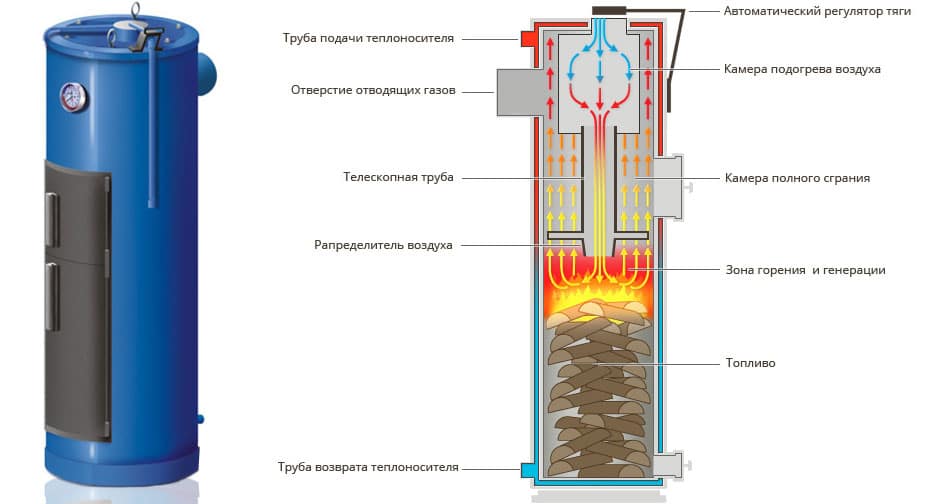

Принцип действия и устройство

instagram viewer

Принцип работы

Работа данного оборудования основана на пиролизе. Это технология разложения веществ под воздействием высоких температур. При бескислородном сгорании топлива выделяются газы, которые сами также сгорают, за счет чего происходит длительное поддержание температуры в теплоносителях.

Удобство заключается в том, что время сгорания топлива значительно увеличивается, так как первая камера сгорания герметична. В него закладывается топливо, после чего начинает работать дымоход. Благодаря принудительной вентиляции воздух циркулирует из одной камеры в другую.

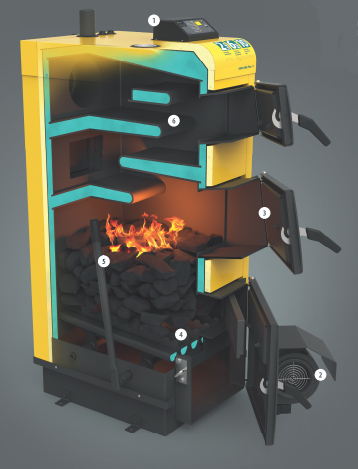

Конструкция пиролизных котлов различается в зависимости от производителя. Особенностью этой системы является ее зависимость от электричества. Так как необходимо создать обратную тягу, чтобы отвести газы из первой топки, где сжигается твердое топливо. Организовать это естественным путем практически невозможно.

Камеры обычно отделены друг от друга решетками, но возможны и другие варианты. Конструкция теплообменника также может быть разной. Он может быть выполнен в виде чугунного или стального корпуса с водой.

Достоинства и недостатки

К достоинствам пиролизных котлов длительного горения с водяным контуром можно отнести следующие пункты:

1. Топливо горит очень медленно , что позволяет длительное время поддерживать оптимальную температуру в доме и экономить на теплоносителях. Закладку дров следует производить не чаще, чем через каждые 10-12 часов, в отличие от обычных дровяных, которые требуют топлива через 3-4 часа.
2. Топливо сгорает полностью , что облегчает обслуживание котла. Не образуется зола, нет необходимости удалять остатки угля и шлака.
3. Две камеры позволяют регулировать процесс горения , сделать его автоматизированным. При этом КПД этого оборудования очень высок по сравнению с обычными дровяными агрегатами.
4. Топливо любого размера может быть помещено в топку , которая физически находится там. Дрова не нужно рубить, что делает их очень удобными в использовании.
5. Выброс вредных веществ в атмосферный воздух от таких систем отопления минимален.

Чтобы адекватно оценить оборудование, стоит отметить его недостатки.

В большинстве случаев отмечают следующие моменты, которыми недовольны владельцы котла и желающие приобрести:

1. Высокая цена. Цены указаны, почти вдвое дороже обычного дровяного котла.
2. Зависимость от электричества. Это не очень удобно для районов, где часты перебои с электричеством.
3. Возможно образование смол , которое сопровождает процесс пиролиза, а также при попадании холодной воды образуется накипь.
4. Оборудование требует регулярного обслуживания и очистки. Некоторые владельцы также отмечают его неэффективность. Но это спорно.

Views

Для работы пиролизного котла могут использоваться следующие виды топлива:

1. Дрова.
2. Уголь или древесный уголь.
3. Древесные отходы в виде поддонов.
4. Топливные брикеты.

В инструкциях к оборудованию обычно указываются допустимые виды топлива.

Как сделать самому?

Схема теплового оборудования для отопления содержит следующие основные элементы:

1. Топка.
2. Конструкция теплообменника.
3. Соединительные элементы.
4. Пиролизный котел, имеющий водяной контур.

При самостоятельной установке или создании узла основное внимание необходимо уделять схеме и чертежам. Саморазвитие нежелательно, особенно если у вас нет навыков работы с таким оборудованием.

Самый простой агрегат для домашнего использования собран на базе котла Беляева, при этом его максимальная мощность всего 40 кВт.

Для самостоятельной сборки пиролизного котла кроме чертежей и схем потребуются следующие материалы и инструменты:

• стальные листы;
• металлическая труба, диаметр – 4 сантиметра;
фитинги
• ;
• кирпичей;
• вентилятор, с помощью которого в камеру будет поступать воздух;
• сварочный аппарат, электроды;
фурнитура
• ;
• дрель, набор сверл;
• автоматика;

Устройство

Основное требование при установке оборудования — качественная вентиляция и работающий дымоход. В самодельных котлах воздух является основным переносчиком тепла.

Прежде чем приступить к самостоятельной сборке оборудования, следует внимательно изучить схему сборки и чертежи. Осуществлять создание котла своими руками необходимо строго по полученной схеме работы. После того, как оборудование собрано, можно приступать к его установке.

При установке агрегата следует руководствоваться следующими правилами, соблюдение которых строго обязательно:

1. Расстояние от дымохода до задней части котла минимальное.
2. Стены и цоколь, рядом с которым устанавливается котел, должны быть обшиты огнеупорными материалами.
3. Должен быть обеспечен свободный доступ к каждой из топок.
4. Корпус должен быть заземлен.
5. Если для отопления используется вода, то стоит использовать только мягкую воду, можно использовать дистиллированную воду. Это уменьшит образование известкового налета в трубах.
6. Вентилятор подключается к сети с соблюдением всех правил электробезопасности.

Стоимость и производители

Котел пиролизный Траян-Т

В настоящее время проще приобрести готовый агрегат для отопления дома. При этом важно учитывать некоторые моменты.

При покупке котла обратите внимание на следующее:

1. Принцип работы пиролизного котла. Подходит ли он в конкретном случае, для каких условий предназначен?
2. Возможность приобретения дополнительных устройств , что повысит эффективность оборудования.
3. Узнайте положительные и отрицательные характеристики каждой конкретной модели, возможность использования разных видов топлива, отзывы об их работе.

Стоимость твердотопливного пиролизного оборудования для отопления дома зависит от ряда факторов, к основным из них относятся:

1. Мощность.
2. Возможность автоматизировать свою работу.

Разброс цен достаточно большой, что объясняется разными возможностями каждой конкретной модели. В среднем они стоят не менее 24 000 рублей, при этом мощность такого агрегата будет минимальной.

Но высокая цена не должна вас отпугивать, так как недорогой маломощный вариант, который будет иметь более доступную цену, подойдет и для обогрева небольшого по площади и объему помещения.

Для отопления дома площадью 100 квадратных метров будет достаточно оборудования мощностью 12 кВт. Кроме того, вы сможете снизить затраты на заготовку дров.

Примеры цен:

1. Траян Т 10кВт 47.
