Котлы на опилках – Котел на опилках и на щепе длительного горения, самодельный агрегат и его постройка своим руками

как выбрать, как установить, технические характеристики

Идея использовать древесные отходы в качестве топлива – не нова. Еще в шестидесятые годы прошлого столетия советские инженеры придумали котлы для обогрева промышленных объектов, в которых использовались опилки. Но в последующем идея распространения так и не получила. В то время экономить никто и ничего не хотел. А тем более энергоносители, слишком дешевые они были. Так, котел на опилках и остался только на бумаге.

Принцип работы

На современном российском рынке котлы для отопления, работающие на отходах древесины, представлены зарубежными приборами. Самодельные аналоги российского производства тоже встречаются. Их умельцы подогнали под определенные условия эксплуатации. Так что эти отопительные агрегаты, изготовленные своими руками, могут работать не только на опилках, но и на щепе.

Процесс сжигания топлива производится по так называемому контролируемому сгоранию. Во-первых, это трехступенчатая подача воздуха. Во-вторых, использование процесса пиролиза, то есть происходит газогенерация отводящих продуктов сгорания. По сути, котел на опилках – это агрегат длительного горения.

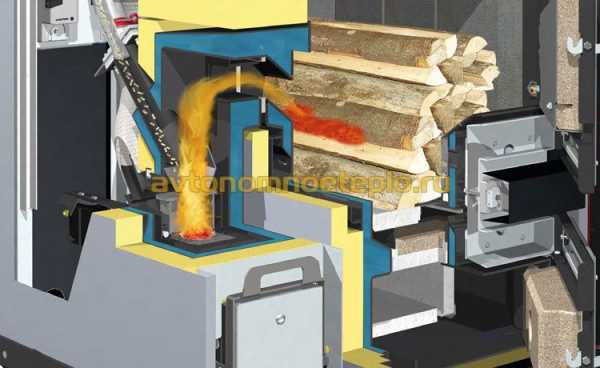

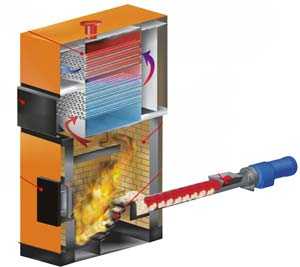

Схема подачи и сгорания опилок

Зарубежные котлы – это приборы для отопления с автоматической загрузкой. То есть в их конструкции присутствует бункер, в который загружается определенное количество топлива. Есть две модификации:

1. Бункер присоединен к котлу.

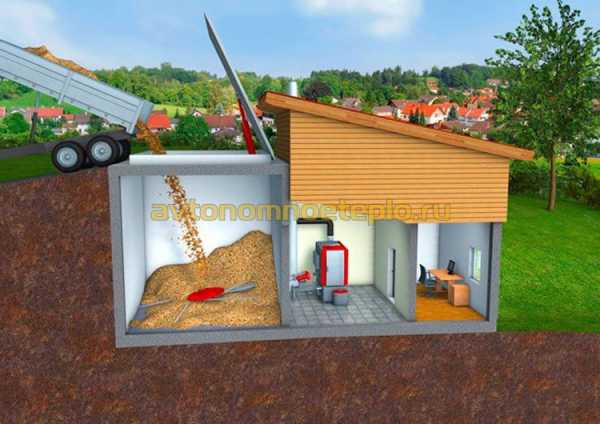

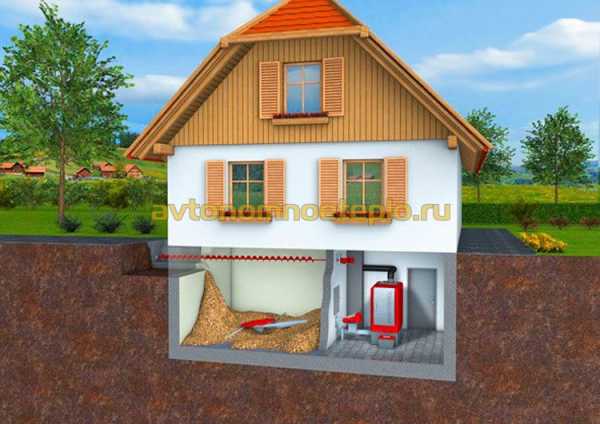

2. Бункер – это отдельно стоящая единица, которая может располагаться вне дома (котельной).

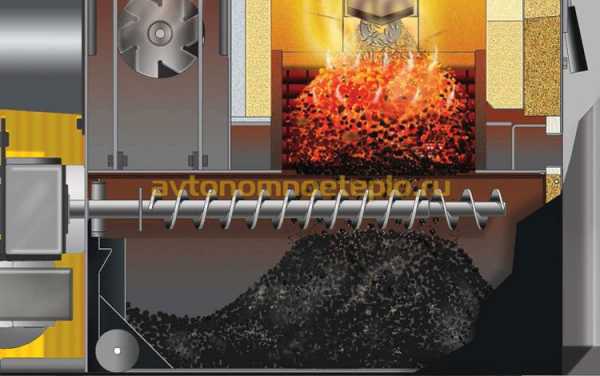

Итак, опилки загружаются в бункер, из которого они при помощи шнека подаются в камеру сгорания. Здесь с помощью регулятора подачи воздуха регулируется степень сжигания. В самом начале, когда идет разогрев котла, топливо сгорает по обычной технологии. Когда температурный режим достигает необходимого показателя, подача воздуха уменьшается до минимума. Процесс переходит в стадию пиролиза.

Выделяемые при этом угарные газы поднимаются и переходят во вторую топочную камеру, где сгорают при смешивании с кислородом. Именно здесь и происходит выделение максимальной тепловой энергии.

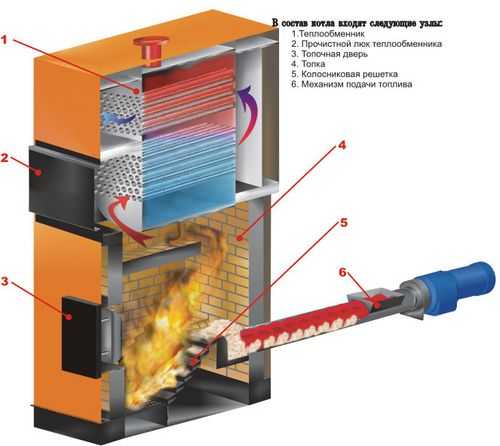

Конструкция отопительного агрегата

В конструкцию котла входит также и теплообменник системы отопления дома. Он располагается у задней стенки на две топочные камеры сразу. В некоторых моделях котлов длительного горения теплообменник представляет собой водяную рубашку, расположенную по всей площади двух камер сгорания. Этот котел работает более эффективно.

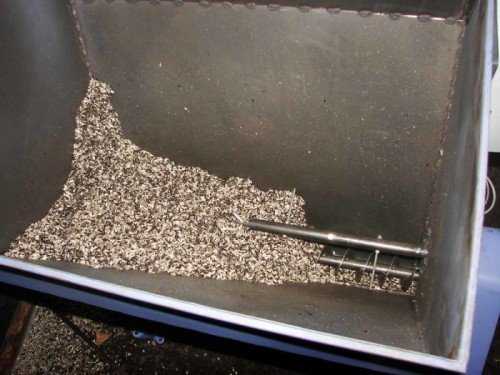

Шнек

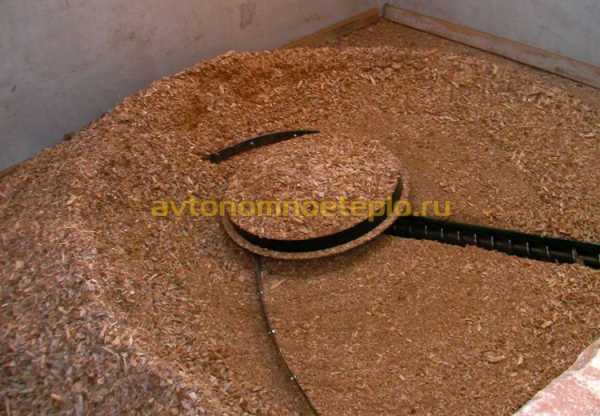

Шнек для автоматической подачи опилок – это важный узел, обеспечивающий корректную работу всей установки. Если бункер загрузки расположен вне стен котельной, то подача производится двумя звеньями: первый – от бункера до котла, второй – от камеры загрузки до топки.

Вентиляторы и автоматика

Вентиляторы обеспечивают необходимую подачу свежего воздуха в две камеры сгорания. В данном случае преследуются две цели: первая – создать условия правильного горения опилок, вторая – создать определенное завихрение пламени.

Вытяжной вентилятор обеспечивает тягу в котле и эффективный отвод угарных газов. Все дело в том, что процесс пиролиза – это снижение температуры продуктов сгорания топлива. А значит, по законам физики слабое поднятие дыма вверх. Чтобы увеличить скорость поднятия и устанавливается вытяжной вентилятор.

Конечно, все современные котлы отопления и длительного горения в том числе, снабжаются системой автоматики, которая контролирует все теплотехнические процессы внутри установки.

Недостатки агрегата

Что можно сказать о таких котлах? Во-первых, это энергозависимые отопительные установки. Во-вторых, они обладают большими габаритными размерами. Так что под них придется обязательно организовывать котельную или топочную.

В-третьих, чтобы добиться выделения тепла, равного 25 кВт, в этот котел необходимо каждый час загружать 40 кг опилок. То есть придется обеспечивать систему отопления дома бесперебойной поставкой топлива.

В-четвертых, на щепе эти отопительные приборы не работают. А ведь это вместе с опилками один из самых распространенных видов отходов деревообрабатывающей промышленности.

Самодельные котлы

Самодельные котлы на опилках используются для обогрева небольших загородных коттеджей и дач.

Конструкция

Конструкция их проста, здесь нет шнека, нет бункера. Загрузка топлива производится прямо в котел, через верхнюю открывающуюся крышку.

Основное требование установки – это полная герметичность и минимальная подача воздуха в камеру сгорания. Такие котлы длительного горения, используемые для отопления небольших помещений, имеют двухслойную оболочку. Представьте себе две трубы, вставленные одна в другую. Внутрь трубы малого диаметра закладывается топливо, оно здесь тлеет, выделяя пиролизный газ и достаточно большую тепловую энергию.

Газы двигаются вверх, ударяются о крышку котла, сгорают здесь. Продукты сгорания же спускаются в зазор между трубами. В самой нижней части у пола с одной стороны располагается дымоходное отверстие. Через него угарные газы покидают отопительную установку. Все происходит естественным путем. Так как этот котел на опилках полностью металлический, то именно он и является источником отопления.

Правила закладки топлива

Очень важный момент, который обеспечивает эффективную работу котла данного типа – это правильно провести закладку опилок своими руками. В основных моделях этого типа используется прессовая закладка.

Для этого потребуется специальное устройство, изготовленное из металла или древесины в виде конуса. Его длина на полметра больше высоты закладки опилок. Большой диаметр – 80 -100 мм, малый – 60-80 мм. Устройство устанавливается посередине топочной камеры малым диаметром вниз. После чего вокруг засыпаются опилки, которые обязательно прессуются. Утрамбовывать можно любыми подручными материалами. Здесь важно качество, а не метод проведения. Затем клин убирается.

Розжиг

Обратите внимание и на систему поджига. Нельзя использовать бензин или керосин, поливая опилки струйно. Только метод распыления. Поджигать надо при помощи лучины или длинной спичкой.

Распространенные модели

Существует достаточно большое количество различных моделей самодельных котлов длительного горения, которые работают на опилках и щепе.

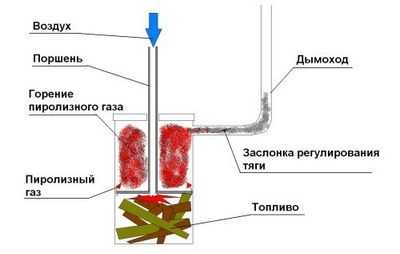

Котел Бубафоня

К примеру, разработка российских Кулибиных. Этот котел длительного горения называется Бубафоня.

Его конструкция отличается от других тем, что в нем можно сжигать и опилки, и щепу, и дрова. Здесь нет необходимости проводить трамбовку топлива, все происходит под действием металлического пресса. В конструкции этого узла присутствует зазор, обеспечивающий подачу воздуха в зону горения щепы или опилок.

При сгорании части топлива пресс опускается ниже, не давая, увеличиться зазору. Это своеобразный самоконтроль, который обеспечивает правильное протекание пиролизного процесса.

Пиролизные газы же проходят между прессом и стенками корпуса во вторую камеру, где и сгорают. Угарные газы прокидают агрегат через дымоход, который расположен в верхней боковой части корпуса.

Буржуйка

Многих загородных застройщиков заинтересует конструкция обычной буржуйки, которая работает по принципу длительного горения. Для этого ее топку разделяют на две части горизонтальной перегородкой. В задней части между перегородкой и стенкой оставляют зазор, через который пиролизные газы будут подаваться в верхнюю топку.

В нижней камере сгорания в качестве топлива используется щепа или дрова. На опилках эта буржуйка работать не будет. Ее горизонтальное расположение и боковой розжиг не приспособлены под сыпучий тип топлива.

Очень важно правильно откорректировать подачу воздуха в нижнюю топку. Как было сказано выше, чем меньше кислорода, тем лучше для пиролиза.

Требования к топливу

Чтобы работа агрегата соответствовала заявленным характеристикам, и обогрев помещений осуществлялся в полном объеме без использования дополнительных источников тепла, необходимо следить за качеством используемого топлива.

Влажность

Котлы на опилках и щепе будут работать эффективно только в том случае, если их влажность не превышает определенные нормы – 15-20%. Это в полной мере относится к котлам, изготовленным своими руками.

Но на рынке присутствуют заводские модели, которые могут работать и на влажных опилках (до 40%). Для этого в их конструкции присутствует так называемый ворошитель. Это подвижная колосниковая решетка, которая периодически вращается. Это делается для того, чтобы влага под действием теплоты не оставалась внутри материала, а выходила из его массы.

Некоторые российские умельцы неподвижную колосниковую решетку устанавливают под небольшим наклоном. И это создает эффект вывода влаги за счет осыпания части топлива.

Плотность

На эффективность сгорания опилок влияет не только показатель их влажности. Большое значение имеют и размеры самого материала, а значит, плотность топлива. Вот несколько примеров:

• плотность составляет 250 кг/м³, это опилки от ленточной пилорамы, при сгорании полкилограмма в час выделяется 1 кВт тепловой энергии;
• плотность 100-150 кг/м³, это опилки от фрезерного станка, при сгорании 0,25 кг в час получается 1 кВт тепла.

То есть, чем меньше плотность, тем больше тепловой энергии выделяется при сгорании опилок. А соответственно меньше затрат на отопление дома. Но здесь палка о двух концах.

Нужно ли прессовать опилки?

Этот вопрос поставлен в плане удобного использования опилок. То есть удобно или нет? Несомненно, этот вариант удобен. Но прессованные опилки выделяют столько же тепла, сколько и обычные дрова. И это при одинаковом объеме. Хотя стоимость их в несколько раз ниже дров. Кстати, организовать прессовку своими руками у себя на приусадебном участке несложно.

Преимущества и недостатки отопления на опилках

Рассматривая котел на опилках, нельзя обойти стороной плюсы и минусы его эксплуатации. К неоспоримым плюсам относятся:

1. Дешевое топливо.
2. Выработка большого количества тепла.
3. Минимальные выбросы угарных газов.

Но выбирая подобное оборудование, следует учесть и некоторые минусы его использования:

1. Образование большого количества золы и сажи, их придется утилизировать.
2. Сложность хранения опилок и щепы.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

дешевое топливо и легкая установка.

Автоматические отопительные котлы на опилках работают следующим образом: сжигая любое топливо, включая опилки, щепу, скорлупу от орехов, кукурузные початки, кожуру от семечек и даже старое тряпье, котел нагревает воду до определенной температуру.

Потом, благодаря специальным трубопроводам, вода поступает в батареи и нагревает комнатный воздух. В отличие от печек, все вредные газы выводятся через трубу в подвале и никак не попадают в жилые помещения.

Таким образом, вам не нужно использовать столь дорогостоящие сейчас газ и электричество для обогревания комнат.

Устройство отопительного котла

Конструкция котла выглядит так:

1. В колосниковой части находятся колосники, полость для сбора отходов, устройство для подачи топлива, распределитель нагретого воздуха. Вам будет легко чистить эту часть, исправлять неполадки и выгребать золу благодаря специальным дверцам.
2. В топке, собственно, и сгорает топливо. Эта часть котла снабжена множеством отверстий в специальном порядке, что позволяет особым образом подавать воздух. Так топливо будет сгорать равномерно, быстро и полностью. Топка обмурована специальным жаростойким кирпичом, который поддерживает высокую температуру и не позволяет теплу уходить во внешнее пространство.
3. Следующей частью котла является теплообменный блок. Именно сюда выходят газы, нагревают воду и следуют дальше, в дымовую трубу.

Данное устройство обеспечивает высокую производительность. Котел отопления на опилках снабжен многоуровневой защитой от возгорания, поэтому считается безопасным и пригодным к эксплуатации возле жилых помещений. Также многие котлы снабжены датчиками обнаружения дыма, которые всегда оповестят о пожаре.

Уникальные функции автоматических котлов заключаются в том, что вы можете настроить режим работы котла:

• Режим максимальной мощности используется в тех случаях, когда в топке находится большое количество топлива. При нагревании воздуха и, соответственно, воды, котел снижает подачу топлива, эффективно производя его использование.
• Режим средней мощности используется при более длительном использовании котла. Этот режим экономит топливо и сохраняет стабильную температуру воздуха. Когда температура воздуха снижается, вновь включается режим максимальной мощности. Котлы, работающие в таком режиме ещё называют котлы длительного горения на опилках
• Режим «пауза» используется, когда в отоплении больше нет необходимости. Подача топлива прекращается, и котел остывает.

Старший брат и более простой вариант — котел отопления на твердом топливе.

Более функциональный вариант: комбинированный котел отопления. Может работать на нескольких видах топлива. Вся информация по ссылке.

Как сделать котел своими руками

Такое экономичное, выгодное и нужное устройство, как отопительный котел, можно сделать самим. Итак, для этого потребуется:

• трубы прямоугольного профиля 60х40 мм;
• круглые трубы диаметром 40 и 50 мм;
• электроды;
• сварочный аппарат;
• болгарка.

Подберите трубы так, чтобы котел соответствовал размерам 360х400х800 мм. В прямоугольных трубах, которые будут вертикальными стойками, надо вырезать круглые отверстия под остальные трубы.

В стойках со стороны топочной дверцы вырезаем 4 отверстия для труб с диаметром 50 мм, в задних стойках- 4 отверстия 50х60 мм и 4 отверстия 40х40 мм.

Для того, чтобы подвести к котлу трубу для холодной обработки и трубу для выводы нагретой воды, вырезаем соответственно в нижней и верхней частях котла с передней стороны отверстия по 50 мм каждое.

Делайте отверстия так, чтобы при сборке не было никаких зазоров. Если они появились, хорошо приварите трубы и удалите наплывы с помощью болгарки.

Теперь можно сварить переднюю и заднюю части котла. Сначала приварите прямоугольные стойки, и лишь за тем все трубы. Делайте это так, чтобы все трубы оказались перпендикулярными к поверхности. В последнюю очередь приварите трубы для подвода холодной воды и выхода нагретой воды в помещение. Все торцы труб, которые остались открытыми, нужно заварить с помощью подходящих по размеру кусков стали.

После проверки котла на герметичность (залейте в трубы воду и проверьте, есть ли утечки) вмонтируйте его в топливник из кирпича. Топливник тоже можно собрать своими руками из огнеупорного кирпича по принципу русской печи.

Такой самодельный котел на опилках используется не только для нагревания воды, но и для отопления дома дымом от сожженного топлива.

Котел можно снабжать топливом лишь один-два раза в день.

Самостоятельно можно сделать очень многое, например дровяной котел отопления своими руками.

А некоторые умельцы умудряются даже собрать индукционный котел. Конструкция, конечно не для новичков, но если есть уверенность, то почитайте статью по адресу: http://obogreem.net/otopitel-ny-e-pribory/kotel/induktsionny-j-kotel-otopleniya.html

Преимущества котлов работающих на опилках

Отопительные котлы намного лучше обычной системы отопления, потому что:

• Топливо для их работы найдется у каждого дачника. Котлы работают на щепе и опилках, а также на прессованных опилках;
• Вы сами контролируете свои расходы;
• Котлы обеспечивают максимальную отдачу тепла;
• Вы сами контролируете температуру воды;
• Котел достигает максимальной мощности за короткий промежуток времени;
• Вы находите применение отходам, извлекая из этого выгоду и экономя на утилизации;
• В качестве топлива используются даже отсыревшие опилки, бревна и щепа;
• Все вредные вещества разлагаются в топке, и вреда ни атмосфере в частности, ни экологии в целом не наносится никакого;
• Эту систему может создать любой человек, и для обслуживания не нужно никаких специальных навыков;
• Котел используется не только для отопления, но и для нагрева воды и даже для приготовления пищи, при соответствующем оборудовании.

Если вы приобретете автоматический котел на опилках, вам будет обеспечена:

• Непрерывная и эффективная работа котла;
• Достижение высочайшей безопасности;
• Широкий спектр применения, в том числе, в качестве сушилки;
• Отсутствие необходимости самому контролировать работу котла.

Как мы видим, отопительные котлы на опилках — прекрасный альтернативный источник получения тепла. Соорудите или приобретите такой котел, и вы сможете воспользоваться им не только в домашних условиях, но и пользоваться на предприятиях деревообрабатывающей промышленности. Так вы обеспечите безотходное и максимально выгодное производство без лишних затрат и усилий!

obogreem.net

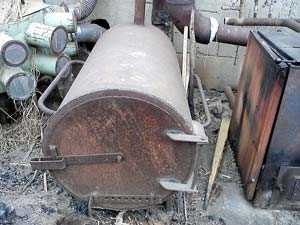

Самодельный котел на опилках – дешевое тепло

Цены на энергоносители постоянно растут, и поэтому люди ищут способ получать тепло из дешевых источников. Одним из таких вариантов является котел на опилках.

Котел на опилках является источником дешевого тепла.

В качестве энергоносителя используются отходы деревообрабатывающей промышленности, а значит, тепло будет дешевое.

Во многих регионах опилки можно брать почти даром и потратиться нужно будет только на то, чтобы их доставить.

Самодельный котел будет более эффективным, если его подключить к воздушному или водяному контуру. Не сделав этого, можно рассчитывать на обогрев таким котлом только небольшого помещения.

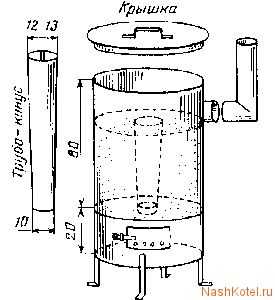

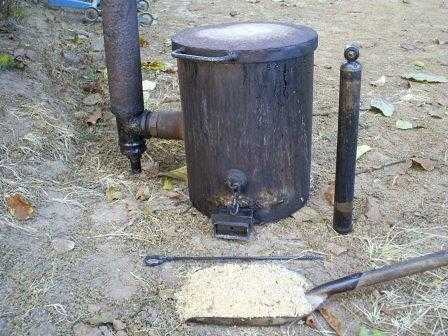

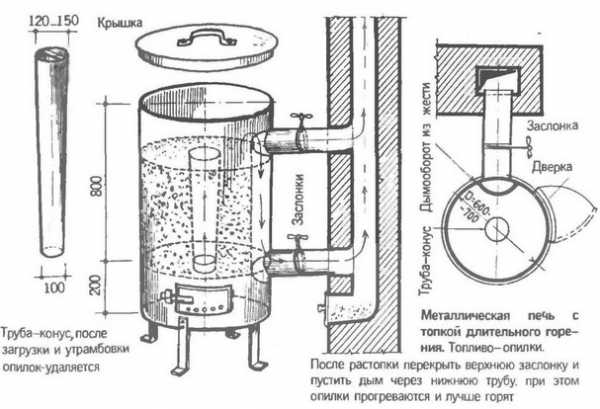

Самодельный котел из бочки

Схема тепловой площади нагрева в котле.

Такая печь может обогревать небольшое здание, так как имеет небольшую площадь нагрева. При ее полной загрузке только 1/3 от всей площади будет занимать тепловая площадь. В данном случае много тепла будет уходить через дымовую трубу. Чтобы увеличить отдачу тепла, можно увеличить длину дымохода, но не всегда получается это сделать. Преимуществом такого котла является простота конструкции и то, что на ее конструирование понадобится немного времени.

Схема внешнего контура котла на опилках.

Чтобы котел на опилках можно было использовать для обогрева больших помещений, к нему надо подключать водяной контур. Один из вариантов увеличения КПД котла на опилках — устройство наружного контура. От предыдущей модели он отличается тем, что устраивается дополнительный контур, через который проходят пиролизные газы. Такой котел на опилках должен иметь более толстую крышку, не меньше 0,5 см, иначе ее поведет от большой температуры. Так можно значительно увеличить тепловую площадь котла, при этом не внося изменений в конструкцию дымохода.

Можно сделать контур внутри котла, таким образом также достигается увеличение ее тепловой площади. В данном варианте, как недостаток стоит отметить то, что уменьшается объем опилок, что можно загрузить в печь. Преимуществом является простота устройства, для этого в бочку большего размера надо вставить бочку меньшего размера и переделать дымоход.

Вернуться к оглавлению

Использование регистра

Котел с регистром — это котел который подключен к системе отопления.

Котел на опилках может иметь еще большую эффективность, для этого его необходимо подключить к системе отопления. Такая конструкция отличается от известной бубафони. В этом случае труба, которая проходит через крышку, играет роль поддувала, но она неподвижна.

Для изготовления такого котла на опилках потребуются:

• металлическая труба Ø40 см, толщина стенок не менее 10 мм;
• труба Ø76 мм для поддувала;
• лист металла толщиной 10 мм для крышки;
• труба Ø10 мм, используется для дымохода;
• сварочный аппарат;
• болгарка.

Сначала к трубе большего диаметра приваривают дно. В зависимости от ваших потребностей высота котла на опилках может быть разной, например, при высоте в 150 см и полной загрузке такая печь может работать до 35 ч. Затем вырезают крышку, проще ее делать не круглой, а в виде многоугольника.

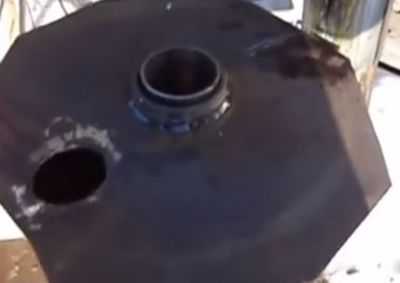

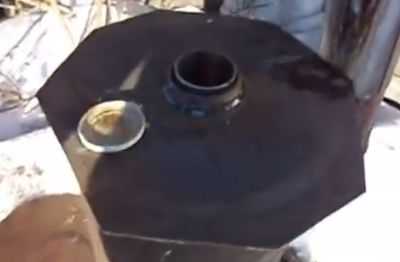

Посредине крышки делают отверстие под меньшую трубу. Сделать круглое отверстие в металле такой толщины очень сложно.

Можно вырезать на станке шайбу необходимого размера, а затем вырезать в крышке отверстие и приварить шайбу. Она закроет все неровности, и вы получите идеально ровное отверстие.

В верхней части трубы сбоку делают отвод для дымовой трубы. Для его устройства надо взять трубу Ø100 мм.

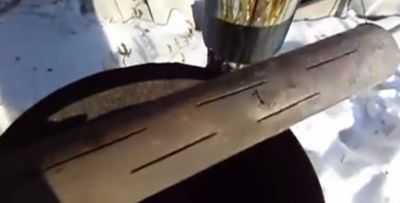

Чтобы изготовить поддувало, сначала вырезают отрезок, равный высоте печки. Снизу к нему приваривают арматуру и таким образом длина поддувала увеличивается на 10-15 см, на это расстояние поддувало будет выше крышки котла.

При помощи болгарки вырезают отверстия, их размер приблизительно 100×5-7 мм, в зависимости от размера трубы надо сделать необходимое количество отверстий на 1/3 поддувала.

Вернуться к оглавлению

Особенности загрузки топлива в котел и установки регистра

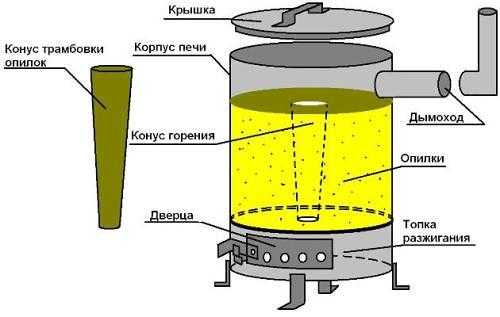

Схема котла на опилках.

В этой конструкции поддувало устанавливается сразу, а затем насыпаются опилки. Штыри должны упираться в дно печи. Опилки трамбуют так, чтобы их высота не перекрывала дымоход. Во время утрамбовывания опилок надо немного раскачивать поддувало, чтобы образовался небольшой зазор. Если этого не сделать, то процесс растапливания печки станет гораздо сложнее. Можно сразу же установить и крышку, после чего в поддувало надо налить немного керосина и поджечь. Для упрощения регулирования процесса горения рекомендуется на поддувало установить подвижную заслонку. О том, что печь вышла на рабочий режим, вы поймете по равномерному гудению.

На выходе из котла устанавливают регистр, который подключается к системе отопления. Он должен соответствовать параметрам печки, обеспечивать обогрев жидкости в системе отопления. Чтобы регистр работал с максимальной отдачей, он должен быть установлен как можно ближе к котлу.

Для того чтобы эффективно нагревать теплоноситель, необходимо позаботиться о теплоизоляции. В данном случае не нужно, чтобы тепло уходило через стенки котла и обогревало помещение, а грело теплоноситель.Одним из вариантов является обкладывание котла кирпичом. Таким образом в топке создается переизбыток тепла, которое уходит на нагрев теплоносителя. В дымоходе после регистра необходимо установить заслонку, и с ее помощью можно регулировать температуру нагрева теплоносителя.

В качестве теплоизоляции можно использовать базальтовую вату, которую затем покрывают жестью.

Вернуться к оглавлению

Котел на опилках на постоянной основе

Если у вас нет проблем с опилками, можно установить такой котел в котлован. В нем делают фундамент, а по кругу устраивают теплоизоляцию, также необходимо утеплить и регистр.

В данном случае высота котла не влияет на сложность загрузки. При чистке проблем не возникает, так как топливо сгорает почти полностью, а его остатки можно удалить при помощи совка. Можно такой котел установить вне помещения, только надо будет его дополнительно утеплить.

Для усовершенствования котла можно установить интеллектуальный термостат, датчик температуры, электрическую заслонку регулировки тяги котла. Используя указанное оборудование, можно будет регулировать температуру и поддерживать ее в заданном режиме.

Для того чтобы котел работал безопасно, все работы, особенно сварочные, надо делать качественно и аккуратно.

1popechi.ru

Как сделать котел на опилках |

Поскольку энергоносители постоянно дорожают, домовладельцы задумываются о переходе на альтернативные виды топлива. Самый доступный из них – это биомасса (уголь, дрова, щепа, опилки). Некоторые виды твердого топлива начали тоже расти в цене, да и котельное оборудование для их сжигания стоит немалых денег. Одно из самых практичных решений при таких обстоятельствах – это сделать котел на опилках своими руками, используя простые и доступные материалы. От вас потребуется одно: умение выполнять ответственные сварные соединения либо просто хороший знакомый сварщик.

Самодельный котел на опилках

Преимущества самодельного котла

Очень часто в личных подсобных хозяйствах остаются в виде отходов древесные опилки и щепа. Однако, далеко не каждый отопительный агрегат в состоянии их перерабатывать. По этой причине, и по целому ряду других, самодельные твердотопливные котлы имеют свои достоинства:

• Низкая стоимость. Даже если вы станете покупать все материалы для изготовления агрегата в торговой сети и достойно оплачивать услуги квалифицированного сварщика, то самодельный котел обойдется как минимум в 3 раза дешевле. На практике часть материалов всегда можно отыскать в собственном хозяйстве, поэтому цена станет еще меньше.
• Невысокие требования к качеству топлива. Предлагаемая конструкция в состоянии сжигать любой вид твёрдого топлива, и даже мусор. Влажность дров или опилок может быть достаточно высокой, древесина хвойных пород или береза сгорает так же успешно, как и любая другая. При этом выделяющийся деготь и смолы не наносят никакого вреда агрегату.
• Котлы на опилках для дома конструктивно просты, их легко обслуживать и чистить.
• Удобство в эксплуатации. В зависимости от вида биомассы загрузку топки надо производить не чаще чем 1 раз в 8 часов, это при самых скромных размерах камеры сгорания. Если её увеличить, горение может длиться сутки и более.
• Абсолютная независимость от внешних источников энергии.

Из недостатков агрегата можно выделить такие как неприглядный внешний вид и отсутствие всяческих гарантий качества и надежности сварных соединений, о чем будет сказано ниже.

Принцип действия

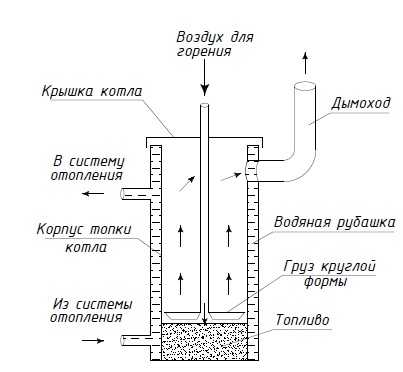

Топка котла не имеет дверец и зольника, а загружается топливом сверху, от самого дна и до среза дымоходной трубы. Загруженная биомасса придавливается по всей плоскости грузом круглой формы из толстой листовой стали, а к нему приварена вертикальная труба, по которой подается воздух в топку. Эта труба проходит сквозь закрытую верхнюю крышку и свободно торчит наружу. Розжиг котла производится через ее верхний конец. Особенность заключается в том, что горит верхний слой топлива, процесс идет по направлению сверху вниз, прогревая водяную рубашку.

Котел на опилках своими руками

В принципе действия, а также в изготовлении помогут разобраться чертежи котла на опилках, сделанного своими руками. На конце трубы устанавливается заслонка произвольного исполнения, чтобы регулировать количество поступающего воздуха и скорость сгорания. В процессе работы агрегата груз в топке опускается, пока все топливо не сгорит. Продукты сгорания из топки удаляются через дымоход.

Инструменты и материалы

Самодельный котел на опилках

Если нужен котел небольшой мощности, то корпус топки чаще всего выполняют на базе старого баллона из-под пропана. Причины две: достаточно толстый металл, который прослужит долго, и его конструкция, позволяющая без труда изготовить крышку топки. Кроме того, старый баллон нетрудно найти или купить. Для изготовления более мощной модели потребуется листовая сталь толщиной не менее 5 мм или какой-нибудь старый металлический сосуд больших размеров.

Еще одно изделие, которое потребуется купить – это отвод дымовой трубы под углом в 90⁰, диаметром 89 х 4 мм или 107 х 4 мм. Не будет помехой более толстая стенка трубы. Для выполнения герметизации крышки нужен будет листовой металл или полоса толщиной 5 мм, на водяную рубашку можно использовать более тонкий стальной лист, но не менее 3 мм. Чтобы изготовить груз круглой формы, лучше найти металл 8–10 мм в толщину, труба для воздуха – 40 или 50 мм в диаметре. В качестве штуцеров для подачи теплоносителя применяют сгоны с готовой трубной резьбой.

Перед тем как сделать котел на опилках, нужно подготовить такие основные инструменты и приспособления:

• аппарат для электрической сварки и электроды;
• угловая шлифовальная машина с кругами по металлу;
• мерительный инструмент;
• молоток;
• клещи;
• зубило;
• сверлильный станок или электрическая дрель.

Все работы удобнее будет выполнять с помощником.

Состав работ

Самодельные котлы на опилках

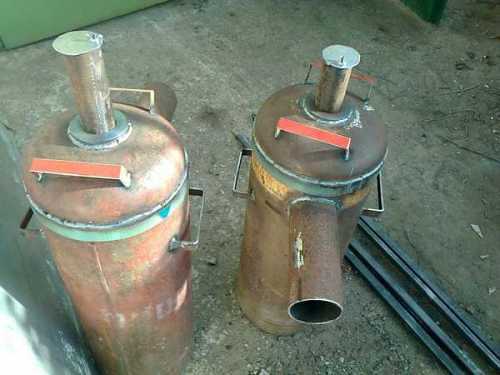

Вначале изготавливается корпус топки из газового баллона. Для этого надо отрезать его верхнюю часть по существующему сварному шву, остатки шва после этого тщательно зачистить с наружной стороны. Получившаяся крышка должна будет прилегать к топке плотно, поэтому нужно выполнить окантовку из полосы толстого металла по окружности баллона, выступающую выше края на 15–20 мм. После этого можно прикрепить к корпусу защелки для крышки произвольной конструкции, а к самой крышке приварить сверху 2 удобные ручки из металлического прутка. В ней же следует выполнить отверстие по наружному диаметру трубы для воздуха.

Котел, работающий на опилках, должен иметь традиционный выход дымовых газов в верхней части, поэтому в корпусе нужно будет прорезать под него отверстие. Можно сразу же приваривать патрубок дымохода, но это может создать неудобства при монтаже водяной рубашки, здесь последовательность производства работ каждый выбирает для себя сам.

Следующий этап – изготовление груза, который будет придавливать топливо. Диаметр детали должен быть несколько меньше внутреннего размера баллона. Вырезав ее из толстого листового металла, к одной плоскости изделия привариваются ребра для рассеивания воздуха, а по центру выполняется отверстие, равное наружному диаметру воздушной трубы. Последняя вставляется в него и герметично обваривается по кругу.

Остается изготовить водяную рубашку. Корпус баллона имеет круглую форму, поэтому тут придется повозиться с листовым металлом, чтобы повторить такую форму. Но вначале нужно вырезать из толстого листа и снаружи приварить к корпусу топки ребра жесткости, которые не дадут играть металлу водяной рубашки вследствие теплового расширения. После этого металл рубашки следует приварить к каждому ребру жесткости. Последний этап – прорезка отверстий под штуцеры для теплоносителя и приварка резьбовых сгонов для присоединения к системе отопления. Ниже приведено видео с рекомендациями по изготовлению котла.

Дополнительные рекомендации

Если самодельный котел на опилках будет применяться для отопления частного дома, не помешает дополнить его некоторым оборудованием безопасности. Для этого в обшивке водяной рубашки просверливаются отверстия и привариваются штуцеры для приборов контроля температуры и давления. Правильно будет дополнительно установить сбросной предохранительный клапан, который бы срабатывал при повышении давления до 3 бар, а трубу от него вывести на улицу.

Горячие поверхности агрегата и дымохода также представляют опасность для людей, если он находится в доме. При этом тепло распространяется там, где оно не нужно – в топочной. По этим причинам отопительные котлы на опилках необходимо изолировать. В качестве теплоизоляционного материала можно использовать базальтовую вату, она хорошо противостоит высокой температуре. Облицевать слой изоляции можно тонким листовым металлом с полимерным покрытием, заодно и решив вопрос эстетики внешнего вида агрегата.

В том случае, когда в качестве топлива применяются исключительно опилки, нужно изготовить приспособление для их правильной загрузки в топку. Дело в том, что этот вид топлива плохо пропускает воздух, а без него процесс горения будет слабым. Поэтому из тонкого металла делается труба диаметром 100–120 мм в виде воронки, только стороны конуса очень пологие. Приспособление ставят вертикально в центр топки, после чего вокруг нее засыпают опилки, периодически их плотно утрамбовывают. Когда камера заполнена, то благодаря форме конуса труба легко вынимается, ставится груз и закрывается крышка топки.

Контроль качества

Перед тем как загружать и разжигать агрегат, нужно обязательно проверить герметичность водяной рубашки и проконтролировать качество сварных соединений. Для этого потребуется воздушный компрессор. Испытать швы можно двумя способами, которые весьма надежны:

• Гидравлический. Вся ёмкость заполняется водой, к штуцеру герметично подключается компрессор, который должен создать избыточное давление 2–3 Бар. Вода не имеет свойства сжиматься, поэтому потечет через все непроваренные места.
• Пневматический. Давление создается без воды, а все сварные швы промазываются мыльной пеной с помощью кисти. Пузырьки покажут места, через которые проникает воздух. Во время испытания падение давления можно контролировать по манометру на компрессоре.

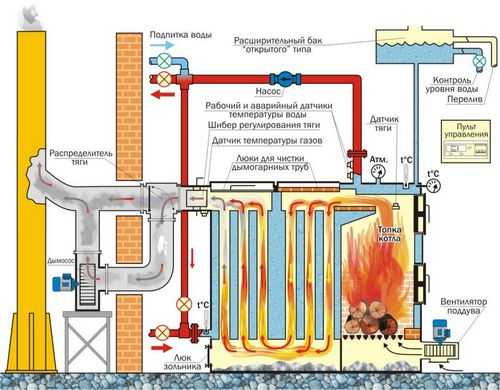

Существует такая разновидность твердотопливного источника отопления, как шахтный котел на опилках. Конструкция и принцип работы у него другие и более сложные, хотя изготовить его собственными силами тоже вполне возможно. Работает он за счет того, что опилки сжигаются в нижней части агрегата, ссыпаясь туда из бункера, это можно видеть на рисунке.

Процесс продолжается в дымогарных трубах, которые интенсивно нагревают теплоноситель. Используется принцип дожигания древесных газов (пиролиз). Эффективность работы повышается установкой нагнетателя воздуха – дутьевого вентилятора. Сделать котел на опилках и тырсе своими руками на практике не так уж сложно, зато точно даст ощутимый экономический эффект как при изготовлении, так и при дальнейшей эксплуатации.

Читайте также: Как сделать пиролизный котел



Источник

stroymaster-base.ru

Котёл на опилках своими руками чертежи | Своими руками

котёл на опилках своими руками чертежи

Актуальность и преимущество печей на опилках

Современный мир все больше осознает угрозу исчерпаемости привычных видов топлива. В развитых западных странах, особенно в Европе, находящейся в зависимости от поставок газа и нефти из других стран, ведется активный поиск альтернативных видов топлива. Актуальным остается также поиск отопительных устройств, способных преобразовать это топливо в тепловую энергию.

Содержание:

В результате работы инженерной мысли были созданы некоторое количество новых моделей печей. Отдельно хотелось бы сказать про печь на опилках.

Опилки для нашей страны до сегодняшнего дня являются бросовым видом топлива. Деревоперерабатывающие предприятия до сего дня не наладили их использования в отопительных целях. Они предпочитают утилизировать их каким-либо примитивным образом.

Поэтому создание печи на опилках оказывается крайне выгодным для населения, особенно если речь идет об отоплении дачного домика, гаража, теплицы или мастерской.

Модифицированные печи

Самыми перспективными на сегодняшний день считаются печи длительного горения. В большинстве своем это пиролизные, или газогенераторные печи. В своей конструкции они имеют две камеры сгорания. Первая, нижняя камера, предназначена для загрузки топлива. Здесь твердое топливо при минимальном доступе кислорода доводится до состояния тления. Печи длительного горения на опилках имеют нижнюю камеру, в которую помещают брикеты из опилок. Во время тления выделяется горючий газ в большом объеме. Этот газ без остатка сгорает в верхней камере. Именно сгорающий газ передает свое тепло воздушному потоку, циркулирующему либо во внешнем кожухе печи, либо в системе трубок. Так печь на опилках быстро разогревает воздух в помещении до необходимой пользователю температуры.

В печной заслонке устанавливается система управления интенсивностью горения. Благодаря ей, впервые среди моделей металлических печей, появляется возможность регулировать температуру в печи и в помещении. Печи на опилках длительного горения могут работать одновременно и на других видах твердого топлива: щепе, брикетах торфа, дровах. Универсальный характер обогревательных устройств особенно привлекает внимание населения.

В большинстве своем под работу на опилках настраиваются печи Бутакова и Булерьян. К сожалению, печи Булерьян стоят недешево, и способны функционировать исключительно на брикетированном топливе, обладающим определенным уровнем влажности (сухости). Куда более демократичными ценами отличаются печи Бутакова.

Делаем печи сами

Народные умельцы, настроенные на экономичный способ обогрева дачного домика, гаража или мастерской, стремятся использовать самодельные печи на опилках. В этом случае экономия получается двойная: нет затрат на приобретение дорогостоящего печного оборудования, и минимизируются расходы на приобретение топлива (опилок россыпью).

Во всемирной сети мастера выкладывают оригинальные схемы печи, которую они создают собственными силами. По своему устройству она отличается крайней простотой, требует небольшого количества материалов для изготовления, находящихся под рукой. Так же важно обеспечить оборудование дымоходом для печи или котла.

И самое главное – топливо в него загружается россыпью, без затрат на изготовление брикетов и сушку.

Это – обычная круглая однокамерная буржуйка, со вставным цилиндром для опилок. Как правило используют такую печь буржуйку для дачи и не жилых помещений. Перед растопкой печи вставной цилиндр вынимается, в его середину вставляется сердечник. Затем вокруг сердечника укладываются слоями опилки и трамбуются. Цилиндр помещается в корпус буржуйки, сердечник вынимается, и остается пространство, через которое в опилки поступает воздух, необходимый для горения. Печь на опилках своими руками изготавливают довольно часто, поэтому технология ее эксплуатации отработана хорошо. Розжиг производится снизу, из зольного ящика. Полностью загруженная опилками печь способна обогревать помещение в течение 12 часов, а то и больше.

Подойдет для любого помещения

Самодельная печь на опилках как и печка слобожанка может быть использована как для полноценного обогрева жилища или производственного помещения, а также для домашней коптильни. Так обогревательные устройства на альтернативных видах топлива широко используются населением с целью сокращения расходов на энергоносители. В этом предприимчивое население обгоняет слабо реагирующих крупных производителей отопительных устройств. Перспективность использования дешевых видов топлива проверяется на практике весьма энергично и изобретательно.

Как создать печи длительного горения своими руками по чертежам?

Оглавление: [ скрыть ]

• Печь длительного горения своими руками
• Обычные печи для твердого топлива
• Начинаем работу по возведению отопительного прибора
• Приступим к возведению фундамента под печь длительного горения

Печь длительного горения своими руками

Все хотят сделать так, чтобы котел давал очень много тепла, но при этом не требовал большого количества топлива. Нынешние отопительные конструкции имеют низкий коэффициент полезного действия или же требуют постоянного и дорогостоящего ухода.

Схема пиролизной печи на отходах.

Если вас не устраивают образцы, предлагаемые магазинами, можно самостоятельно соорудить печь длительного горения. Но придется изучить полезную информацию и инструкцию по созданию отопительного прибора.

Наиболее востребованы в наше время котлы, которые приводятся в действие при помощи твердого топлива. Такие сооружения позволяют удлинить процесс горения, а в качестве топлива вполне могут подойти дрова, уголь, опилки и прочие отходы, которые есть под рукой.

Если ко всему прибавить то, что печь вы соорудите сами, то можно рассчитывать на огромную экономию финансовых средств.

Вернуться к оглавлению

Обычные печи для твердого топлива

• имеют очень низкий кпд
• они требуют постоянного присутствия человека, чтобы тот подкладывал дрова
• автоматизировать процесс отопления вовсе невозможно.

Схема газогенераторной печи своими руками.

Печь длительного горения устраняет разом все вышеперечисленные недостатки. В печах такого типа горение заменяется на тление, что и позволяет увеличить длительность функционирования отопительного прибора до 15-20 часов. При таком времени горения автоматизация попросту не требуется. Если у вас есть желание, то можно переделать печь под #8220 потребление#8221 прессованных щепок и опилок.

Перед началом работы приготовьтесь к тому, что вся работа от начала до конца будет сопровождаться постоянным шумом и грязью. Чтобы собрать печь длительного горения, подберите удобное место на улице, где рядом есть источник электроэнергии, ведь вам понадобится сварка.

Делать чертежи вовсе не обязательно, так как составных частей для печи достаточно мало. Единственный чертеж, который можно выполнить заранее, #8211 обозначить на листе бумаги верхнюю крышку и место для врезания трубы.

Расходные материалы, которые понадобятся для создания печи длительного горения:

Схема простой, но достаточно эффективной дровяной печи длительного горения.

• большая металлическая бочка объемом около 200 литров
• 2 отрезка трубы (стальной)
• швеллер металлический
• молоток
• киянка
• топор
• ножовка по металлу
• измерительные приборы #8211 отвес, рулетка и строительный уровень
• 50 красных кирпичей
• листовая сталь (небольшой кусок)
• аппарат для сварки и электроды
• строительная смесь для кладки кирпича.

Вернуться к оглавлению

Начинаем работу по возведению отопительного прибора

Схема устройства печи.

На начальном этапе подготовьте бочку #8211 срежьте с нее верхушку. Сделать это можно при помощи автогена, резака или болгарки. Старайтесь быть предельно аккуратными, чтобы сохранить цельный кусок с верхушки, в дальнейшем он вам пригодится.

Если у вас нет бочки, подходящей по размерам, то можно использовать широкую трубу. В данном случае, наоборот, потребуется приварить дно к конструкции при помощи электросварки. Можно не утруждаться, вырезая идеально ровный круг для днища #8211 многие приваривают большой квадрат, тем самым сразу создавая устойчивое основание для печи

Далее из днища вырезаем круг чуть меньший по диаметру, чем сама труба или бочка. Внутри делаем отверстие диаметром около 10 см. Отрезок привариваем к стальному #8221 блину #8220 . Теперь прикрепляем швеллера. Их размер должен позволять спокойно проходить в бочку. Это делается, для того чтобы в дальнейшем придавливать топливо, когда крышка будет опускаться вниз.

Важно! Труба, приваренная к блину, должна иметь длину на 15-20 см больше, чем длина бочки.

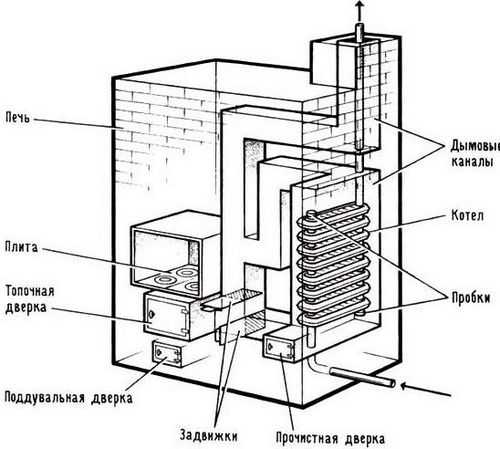

Структурная схема традиционного твердотопливного котла.

Теперь из ранее отрезанной части бочки мы соорудим крышку для конструкции. Опять в центре вырезаем отверстие под трубу с таким же диаметром, как и в первом случае.

Далее вырезаем в бочке люк для закладки дров. Делать это можно с любой стороны по желанию, главное #8211 хорошо приварить дверцу. Ее можно сделать из металлических отходов, а можно приобрести уже готовую. Не забудьте сделать ручку, чтобы не обжечься, когда будете открывать дверцу.

Ниже желательно сделать маленькое отверстие с дверцей, чтобы удалять сгоревшие остатки в виде золы.

Приступим к возведению фундамента под печь длительного горения

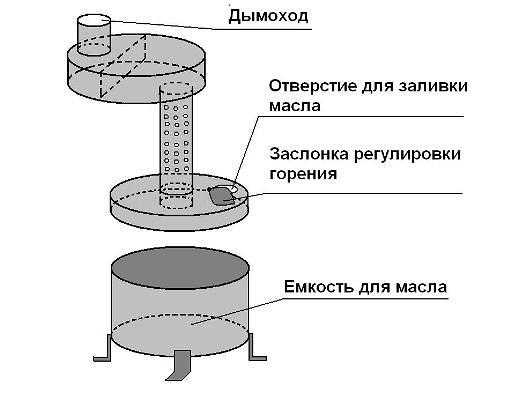

Схема печи на опилках своими руками.

Ни в коем случае не пренебрегайте этим этапом работы. При эксплуатации печи основание будет накаляться, что может привести к пожару, если печь не будет установлена на фундамент. К тому же устройство основания выполняется достаточно легко. Не требуется делать заглублений, можно попросту залить плиту или выложить один ряд кирпичей и тщательно залить его цементом.

Схема печи на опилках своими руками.

Многие мастера спорят по поводу отражателей. Устанавливать или нет?

Если отопительный прибор установлен в небольшой комнате, то постарайтесь все же установить отражатель. Ведь при постоянном отоплении котел будет накаляться, а это не всегда безопасно. К тому же отражатели помогают распределить тепло равномерно и отрегулировать его подачу. Отсюда следует вывод, что такое дополнение, как отражатель, позволит сэкономить дополнительные средства.

Обкладывать печь длительного горения сверху кирпичом или нет #8211 решать вам. Если печь стоит в жилой комнате, то, скорее всего, можно это сделать для эстетичности отопительного прибора. А если печь стоит в подсобном помещении, то и не стоит создавать себе дополнительные трудности.

На что еще следует обратить внимание при возведении котлов длительного горения:

Печи длительного горения могут прослужить вам не один десяток лет, если вы будете эксплуатировать их правильно.

Печь на опилках своими руками

Содержание статьи

Очень часто возникает необходимость в приобретении печи, работающей на опилках и мелких щепках. Особенно актуально это для тех, в чьем распоряжении столярная мастерская или в непосредственной близости деревообрабатывающее предприятие.

Опилки экологичны, хорошо горят, дешевы, имеют высокую температуру и продолжительность горения. Их используют в качестве топлива россыпью или прессуют в брикеты и пеллеты. Печи на опилках хороши для обогрева теплиц, гаражей, подсобных помещений, мастерских и других подобных помещений. Их легко сделать своими руками из кирпича, металла или комбинируя эти материалы. Наиболее простые модели собирают из стальных бочек, обрезков толстостенных труб или из отработанных газовых баллонов.

Конструкция печи на опилках

Печь на опилках без внешнего контура состоит из топливного отсека, под которым расположено второе дно, отверстие с дверцей для загрузки дров и поддувало для доступа кислорода в печь. Также печь на опилках оснащена крышкой и дымоходом. На дымоход ставят металлическую задвижку для уменьшения теплопотерь.

Как разжечь печку

Подготавливаем топливо – опилки, щепки и некрупные дрова. Опилки загружаем в верхнюю часть топливника на 2/3 объема топливника. Для этого вставляем конусообразную трубу, плотно прессуем опилки вокруг нее. Дрова помещаем в нижнюю часть печи через поддувало. Удаляем конусообразную трубу, закрываем печь крышкой, открываем заслонку на дымоходе. Поджигаем дрова. Тепло от горения дров заставляет опилки тлеть.

Принцип действия печи

Выделяемые в процессе горения топлива горячие печные газы поднимаются кверху через канал в спрессованных опилках и попадают в дымоход.

Опилки в процессе тления выделяют тепло, оно в свою очередь поднимается до крышки печи и через «борт» попадает во внешний контур печи. Здесь горячие печные газы остывают и утилизируются в дымоход.

Принцип действия печи на опилках

Строим печь на опилках своими руками из толстостенной трубы

Для топливного бака используем отрезок толстостенной металлической трубы. Оптимальный диаметр – 40 см. Для дымохода понадобится труба диметром 10 см. Кроме того необходимо подготовить черную жесть или листовую сталь толщиной не менее 5 мм.

Порядок действий

1. Приступаем к изготовлению топливного бака. Для этого в верхней части имеющейся трубы прорезаем отверстие диаметром 10 см.
2. Далее подготовим донышко печи. Из листовой стали вырезаем круг. Диаметр круга и трубы #8212 топливника соответственно равны. Чтобы произвести резку, делаем разметку. Ставим трубу на лист и обводим маркером или баллончиком с краской, после чего по контуру вырезаем болгаркой круг. В центре этого круга необходимо проделать отверстие (диаметр 5-8 см).
3. Делаем трубу, обеспечивающую доступ кислорода в зону горения. Берем отрезок трубы, равный или более длинный, чем топливный бак. Диаметр трубы должен быть равен диаметру отверстия в топливнике (5-8 см). С помощью болгарки прорезаем в трубе несколько продольных линий, либо при помощи сверла делаем перфорацию (не менее 50 отверстий, диаметр 0,8-1 мм).
4. Вставляем перфорированную трубу в отверстие донышка печи и привариваем. Делаем крышку. Из листовой стали вырезаем крышку круглой или многоугольной формы. В центре проделываем отверстие, равное диаметру перфорированной трубы (крышка должна плотно одеваться на трубу с прорезями) и еще одно отверстие, ближе к краю. Оно необходимо для доступа кислорода в печь и регулирования тяги.
5. Обязательно понадобится заслонка. В качестве нее можно использовать обыкновенную металлическую крышку от банки или вырезать из стали круг, приварить к отверстию, расположенному у края крышки вертикально болт, в заслонке просверлить отверстие, надеть ее на болт и закрутить гайкой. Таким образом, получится сдвигаемая по оси заслонка-поддувало.Для удобства крышку можно оснастить двумя ручками в виде скоб из металлических прутков.
6. Монтируем дымоход для выхода дымовых газов из зоны горения. Для этого используем патрубок диметром 10 см и соответствующую трубу, которую будем подключать к патрубку, соединяя их хомутом. Патрубок герметично привариваем к отверстию на верхней боковой части печи.
7. Подключаем дымоход, надевая его на парубок. Уплотняем соединение теплоизолирующим материалом. Сверху затягиваем проволокой или полоской металла с отверстиями под болты.
8. Печь необходимо установить на опору. Для опоры потребуются металлические профили. Вырезаем 3-4 равных по длине участка металлического профиля и привариваем их к корпусу печи на опилках.

Все металлические детали печи сильно нагреваются. Не рекомендуется устанавливать печь вблизи легковоспламеняющихся жидкостей, материалов и поверхностей, а также прикасаться без защитных рукавиц к раскаленному металлу. Нельзя оставлять печь без присмотра. Выполняя эти несколько простых правил безопасности, вы защитите свое имущество от пожара, а печь будет эффективно работать, обогревая помещение.

Печь на опилках без внешнего контура

Плюс конструкции – не требуется применения конусной трубы для закладки топлива и удобство очистки печи от продуктов сгорания.

Чтобы сделать такую печь на опилках, понадобится бочка/труба/отрезок газового баллона с толщиной стенок 5 мм. Также пригодятся: болгарка с отрезными и зачистными кругами/ножовка по металлу/зубило и молоток сварочный аппарат листовая сталь металлическая арматура шпильки трубы для дымохода.

1.Делаем топливный бак

Для этого подготовим металлическую бочку или трубу. Если используется баллон, то с него необходимо срезать вершину, из которой в дальнейшем сделаем крышку. Оптимальный объем #8212 200 литров. Используем отрезок трубы с толщиной стенок 10 мм и внутренним диаметром 40 см. В верхней части топливного бака вырезаем отверстие диметром 10 см для последующего монтажа патрубка, крепящегося к дымоходу. В нижней части высверливаем отверстие диаметром 5 см. Сюда крепим трубу соответствующего размера с заранее просверленной в ней перфорацией (около пятидесяти отверстий по 8-10 мм каждое). Верхушку перфорированной трубы герметично завариваем.

2.Привариваем патрубок на боковую стенку топливного бака. Она послужит дымоходом.

3.Крышка на печку

Крышку вырезаем из толстого листа металла и усиливаем по краям арматурой/уголками. Наверх привариваем ручку для удобства использования. Если печь монтируем из баллона, то оставшуюся верхнюю часть приспосабливаем под крышку, аналогично укрепляя ее края.

Чтобы печь можно было удобно очищать от пепла, к наружным боковинам печи привариваем две шпильки и собираем из металлических уголков конструкцию-опору (два уголка-стойки и основание в форме квадрата). Таким образом, для очистки печи, ее достаточно будет перевернуть.

Печь на опилках из двух бочек

Печь состоит из двух основных частей: в первой происходит горение вторая – теплообменник.

1. Заранее подготавливаем две металлических бочки. Чем толще будут стенки, тем долговечней буде конструкция. Первую бочку берем объемом двести литров, вторую – пятьдесят литров. Можно использовать кожухи от стиральных машин квадратного сечения.
2. Отрезаем верхнюю часть бочки-кожуха. Из меньшей части делаем крышку, укрепляя ее края арматурой или уголками. Привариваем ручку-скобу к крышке.
3. Из трех уголков (длина 10-12 см) делаем ножки. Длина 10-12 см.
4. Вырезаем болгаркой лист металла, который устанавливаем как перегородку-опору для монтажа камеры, в которой будет происходить процесс горения топлива. В центре перегородки высверливаем отверстие диаметром 6 см.
5. Вставляем внутрь конструкции меньший по объему бак с высверленным отверстием (6 см). Отверстие на дне и отверстие в перегородке должны совпасть.
6. Укладываем перегородку на опору в форме треугольника (подставку) из сваренных между собой стальных прутьев. Высота опоры 15 см. Саму треугольную подставку устанавливаем на дно внешнего кожуха.
7. Под перегородкой монтируем ящик для сбора продуктов сгорания. Ящик состоит из дна, боковых и торцевых стенок и ручки-скобы для удобства открывания и закрывания печи. Вырезаем для него в стенке внешнего бака отверстие 30х13 см. Привариваем к отверстию короб из стали (толщина 1 мм).
8. В центральную часть бака герметично привариваем патрубок, предварительно вырезав для него подходящее по размеру отверстие. Трубу дымохода будем подсоединять к патрубку посредством хомута и теплоизоляционного материала.

Далее производим закладку топлива, по-прежнему используя конусообразную трубу вокруг которой тщательно утрамбовываем опилки. Затем вынимаем трубу, поджигаем длинную спичку и кидаем ее внутрь канала, оставшегося после извлечения трубы.

Источники: http://nashkotel.ru/delaem-pech-na-opilkax-svoimi-rukami.html, http://1popechi.ru/pechi/dlitelnogo-goreniya-svoimi-rukami-chertezhi.html, http://kamin-expert.ru/otopitelnaya/pech-na-opilkah-svoimi-rukami.html

Комментариев пока нет!

postrojkin.ru

Котлы на дровах и на опилках – обзор конструкции, эксплуатации и производителей

Содержимое:

1. Принцип работы опилочно-дровяного котла
   1. Сжигание дров
   2. Сжигание опилок
2. Правильная организация места под котел
   1. Нормы и требования к помещению
   2. Организация склада опилок и дров
   3. Подбор системы отвода дымовых газов
3. Советы по выбору котла под опилки-дрова
4. Плюсы и минусы опилочно-дровяных котлов

Битопливные котлы на дровах и на опилках, пользуются особой популярностью отечественного потребителя, благодаря доступности используемого топлива. В процессе работы, используется принцип газогенерации, увеличивая КПД отопительного оборудования до 92%.

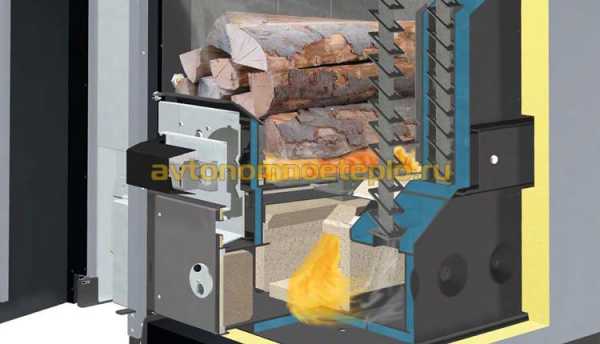

Принцип работы опилочно-дровяного котла

Пиролизные комбинированные котлы на дровах и опилках, имеют внутреннее устройство и модифицированную конструкцию, обеспечивающую максимальную теплоотдачу и эффективность при сжигании топлива. Принцип работы отопительного оборудования заключается в следующем:

• Во время горения твердого топлива, выделяется большое количество углекислого газа. Продуцируемый CO, направляется в камеру дожига. Во время транспортировки, образуется воздушно-газовая смесь, сжигаемая при высоких температурах. Для поддержания необходимого температурного режима, камера дожига изготавливается из шамотного кирпича.

• Разогретые газы не выводятся в дымоход сразу, а направляются в ломаный дымоходный канал, расположенный внутри котла, окруженный жидкостной средой теплоносителя. Процесс пиролиза и изменения в конструкции котла, увеличили коэффициент полезного действия с 70%(в стандартных моделях), до 92% (в газогенераторном оборудовании).

• Модуляционный режим работы – котлы на твёрдом топливе длительного горения под дрова и опилки, используют чувствительную автоматику, подключаемую к комнатным термостатам. В зависимости от потребностей помещения в тепле, производительность меняется от 30 до 100%.

• Использование двух типов топлива – можно самостоятельно выбрать в качестве основного источника тепла: дрова или опилки. Второй тип топлива будет использоваться как резерв. После того, как дрова прогорели и теплоноситель стал остывать, в автоматическом режиме запустится сжигание опилок или щепы.


Битопливные котлы используют в качестве топлива опилки и дрова. Работа на каждом из указанных типов топлива имеет свои особенности.

Сжигание дров

Универсальные твердотопливные котлы длительного горения могут работать на дровах и опилках. Но, в случае использования дров, возрастает теплоэффективность оборудования. Объясняется это просто. Дрова, при сжигании, выделяют максимальное количество углекислого газа, который используют для получения дополнительного тепла.

Сжигание дров имеет следующие особенности:

• Закладка топлива и розжиг осуществляется вручную.

• Интенсивность подачи воздуха в топку регулируется с помощью шиберной заслонки вручную, либо посредством автоматики.

• Автономная работа котла от одной закладки варьируется, в зависимости от качества дров и модели отопительного агрегата, от 6 до 24 часов.


Если сравнивать технические данные котлов на дровах и опилках, выгоднее топить поленьями. Главным недостатком использования дров, считается необходимость в постоянном обслуживании водогрейного котла. Требуется 2-3 раза в день закладывать топливо, вычищать золу и чистить топочную камеру. Все работы выполняются вручную.

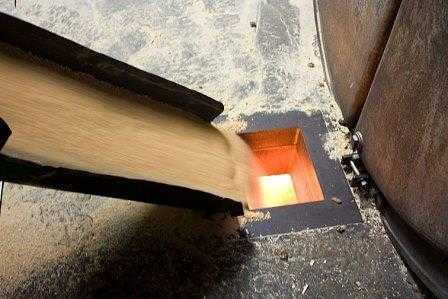

Сжигание опилок

Сжигание опилок осуществляется с максимальной автоматизацией процесса. Горение и подача топлива идут следующим образом:

• Опилки в топочную камеру поступают посредством шнековой передачи. За интенсивностью движения топливного транспортера, следит автоматика котла. В случае возникновения аварийной ситуации, подается сигнал на отключение подачи опилок.
  При необходимости, организуется механизированное топливохранилище. После подключения бункера, котел в состоянии проработать в течение всего отопительного сезона без остановки.

• Электророзжиг – опилки зажигаются посредством плазменной дуги. В топочной камере установлен оптический датчик, контролирующий наличие пламени. При затухании, опилки поджигаются заново.

• Сжигание опилок осуществляется с искусственным нагнетанием воздуха. Создается устойчивый факел пламени, максимально быстро разогревающий теплоноситель.


Наряду с опилками и дровами, в битопливных агрегатах допускается использование щепы, изготовленной из твердых пород дерева, с содержанием влажности не более 20%.

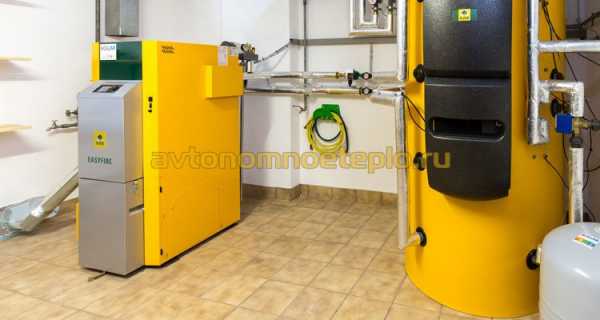

Правильная организация места под установку котла дрова-опилки

Широкое распространение получило использование битопливных котлов на дровах и древесных опилках, для отопления частных загородных домов, коттеджей, дач. Установка отопительного оборудования для бытового применения, проходит с соблюдением установленных строительных норм и правил, а также применением указаний из ППБ.

Для безопасной эксплуатации битопливного агрегата и предотвращения аварийных ситуаций, описаны общие требования к помещениям, используемым под котельную и топливный склад, а также, к используемой системе отведения дымовых газов. Во внимание принимаю рекомендации производителя, описанные в технической документации.

Нормы и требования к помещению

Помещение, используемое под котельную, выбирается с учетом технических характеристик опилочно-дровяных котлов. Отопительное оборудование работает с использованием высокотемпературного сжигания топлива и при неправильной эксплуатации или нарушении требований монтажа, становится причиной пожара.

Некоторые требования ППБ предъявляются к котельной:

• Котлы с производительностью до 40 кВт, монтируются в любом месте жилого дома. Современные модели снабжены системой принудительного дымоудаления, что предотвращает попадание дыма в комнату. Котлы с мощностью свыше 40 кВт, монтируются в отдельном помещении.

• Котельная обустраивается в помещении с ровными негорючими полами. Двухтопливные модели имеют большой вес, что требуется залить фундамент под котел.

• Обязательно наличие приточно-вытяжной вентиляции и естественного освещения.

• Минимальная площадь помещения не менее 8 м².

• Стены и пол облицовываются негорючими материалами: штукатурка и керамическая плитка.

• Рекомендуется установить в котельной, систему оповещения и датчики дыма.

• Все точки энергопотребления должны отключаться автоматами, установленными вне котельной.


Некоторые правила могут меняться, в зависимости от региона. Перед монтажом двухтопливного котла, консультируются с участковым пожарным инспектором.

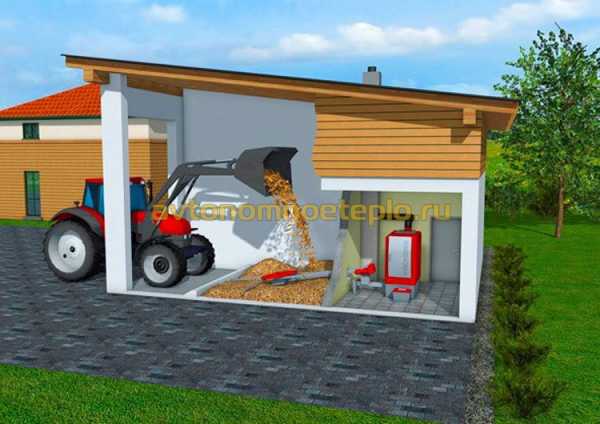

Организация склада опилок и дров

Битопливные пиролизные котлы дрова-опилки, на 20 кВт, потребляют в течение года 7-12 тонн сырья. Организация хранилища встает практически перед каждым хозяином отопительного оборудования, данного типа. В требованиях ППБ, относительно помещения, используемого под хранение твердого топлива, указывается:

• В складском помещении не должны храниться ГСМ и легковоспламеняющиеся вещества.

• Механизированные хранилища обеспечивают системами автоматического пожаротушения. Транспортер оснащают средствами предотвращения распространения огня по шнековой передаче. Все металлические части заземляют. Используют электроприводы, как минимуму 2 класса безопасности.
  Минимальное расстояние между складом топлива и котлом 1 м, между ними обязательно устанавливают перегородку с высокой степенью огнестойкости.

• В складе устанавливают искусственное освещение. Монтируют герметичные светильники.

• Вокруг хранилища оставляют достаточно места для подъезда погрузочной техники.

• Пол и стены в хранилище изготавливают из негорючих материалов.

• Для дров, можно использовать открытые хранилища, щепу и опилки хранят в закрытых бункерах.

• Рядом с хранилищем устанавливают пожарный щит, со средствами индивидуальной защиты и пожаротушения.

• При хранении опилок и щепы, устанавливают градусники, измеряющие температуру нагрева топлива. Отходы деревообработки, при хранении, разогреваются до 75°С.

• Хранить дрова можно в помещении любого типа. Поленья складывают на паллеты и укладывают рядами, оставляя между ними свободный проход.


Главным требованием, предъявляемым к хранилищу твердого топлива, является обеспечение пожарной безопасности и предотвращение возникновения аварийных ситуаций.

Подбор системы отвода дымовых газов

Процесс пиролиза начинается при температуре 600°С, опилки и щепу сжигают при температуре 700-800°С. При накоплении сажи в дымоходных трубах, происходит возгорание, увеличивающее температуру до 1000-1100°С. Способность выдерживать длительный нагрев без прогорания и деформации, основной, но не единственный критерий выбора дымоходной трубы.

Для бытовых отопительных котлов на дровах и опилках, подойдет дымоход, соответствующий следующим критериям:

• Теплоизоляция – для полноценной газогенерации, требуется поддержание стабильных характеристик тяги и быстрый выход котла на рабочую мощность. Это возможно, только при хорошо утепленном дымоходе.

• Устойчивость к кислотным веществам – сажа, смешиваясь с конденсатом, под воздействием высокой температуры, превращается в кислоту. У подходящего дымохода, внутренние стенки должны свободно выдерживать воздействие кислотной среды.

• Минимальное продуцирование конденсата. На появление кислотных осадков в трубе, влияет несколько факторов: недостаток теплоизоляции, неправильно подобранное сечение, плохие характеристики тяги.


Как показывает практика, наилучшим решением, будет установка керамической или сэндвич-трубы.

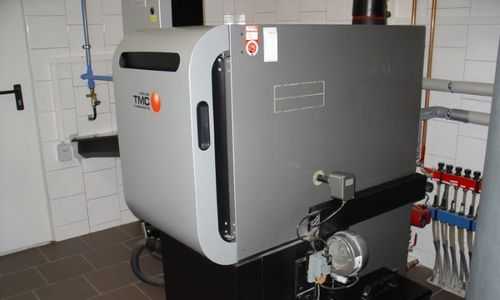

Советы по выбору котла, работающего на опилках-дровах

Двухтопливные котлы отличаются принципом работы, степенью автоматизации и особенностями конструкции. При выборе учитывают несколько важных моментов:

• Принцип работы – котлы длительного горения, пиролизного типа, на дровах опилках, стоят в 2-3 раза дороже классических агрегатов, но способны проработать в автономном режиме от одной заправки топлива несколько суток. В обычной модели, топливо сгорает за 3-4 часа.

• Качество топлива – большинство современных моделей оборудования требует, чтобы влажность дров и опилок была не выше чем 20%. Если нет возможности приобрести сухое твердое топливо, стоит остановить свой выбор на моделях шахтного типа с верхней загрузкой. В моделях с вертикальной топочной камерой, допускается использование дров с влажностью до 42%.

• Степень автоматизации – предлагаемые модели используют ручную и автоматическую загрузку топлива. Котлы с автономной подачей топлива, способны проработать в автономном режиме в течение всего отопительного сезона.

• Производительность – мощность котла рассчитывают по формуле 1 кВт = 10 м².

• Количество контуров – одноконтурные модели работают на нагрев системы отопления, в двухконтурных котлах, дополнительно предусмотрен змеевик для ГВС.


Двухтопливные котлы предлагают отечественные и зарубежные компании. Наибольшей популярностью пользуются модели европейских концернов – Hargassner, Viessmann, ETA, Solarfocus, KWB, Guntamatic и Buderus, и российских ZOTA и Теплодар.

Плюсы и минусы битопливных опилочно-дровяных котлов

Опыт эксплуатации двухтопливных котлов, работающих на дровах и опилках, позволил выявить их преимущества и недостатки. Судя по отзывам покупателей, у битопливных моделей есть следующие достоинства:

• Оптимальная конструкция котла для сжигания дров и опилок. Изменения во внутреннем устройстве, увеличили КПД и длительность работы от одной закладки.
  Механизированная подача топлива, при использовании щепы и опилок, сделала возможным автономную работу устройства в течение всего отопительного сезона.

• Экономия места – двухтопливные котлы занимают меньшую площадь, чем два однотопливных агрегата.

• Возможность автоматического перехода на другой тип топлива. После прогорания дров, котел начинает использовать опилки. В некоторых моделях, дополнительно установлен электрически ТЭН.


Недостатков у двухтопливных котлов немного. В основном, минусы связаны с используемым принципом работы:

• Газогенераторные отопительные котлы, работающие на дровах или на опилках, чувствительны к качеству топлива. Этот минус отличает все пиролизные модели без исключения.

• Зависимость от электричества – в конструкции предусмотрена система принудительной подачи воздуха и отведения дыма, шнековая передача, приводимая в движение электродвигателем.
  При отключении электричества, котел прекращает свою работу. Решить проблему можно, установив ИБП или генератор.


Стоимость двухтопливного котла меньше, чем придется заплатить за два равноценных теплогенератора, работающих на опилках и дровах по отдельности. Приобретение битопливной модели, полностью оправдано и экономически выгодно.

avtonomnoeteplo.ru

Котел на опилках своими руками — легко

Промышленность постоянно развивается. Каждый день расходуется огромное количество ресурсов, в том числе и на малые нужды (на обогрев помещений). Ученые делают неутешительные прогнозы. По их словам в скором времени возникнет большой дефицит природных ресурсов. Причем речь идет вовсе не о газе или нефти, а о лесах. Они вырубаются в огромных количествах, а восстанавливаются очень долго. Поэтому встает вопрос об экономном использовании топлива.

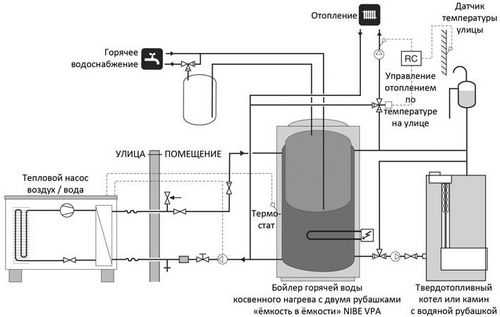

Схема подключения твердотопливного котла.

В наше время дерево расходуется не только на строительство домов и изготовление предметов интерьера, но и на отопление. Чтобы отопить таким образом помещение используются большие котлы. Они могут быть различных типов. Такие отопительные системы очень распространены. Они достаточно экономично расходуют топливо, безопасны, просты в использовании. Например, котел на опилках своими руками может сделать даже непрофессионал.

Котлы на твердом топливе

В России для того чтобы согреться помимо опилок часто используется твердое топливо.

К такому топливу можно отнести уголь, торф или дрова. Такая печка быстро растапливается и долго сохраняет тепло. Тепла, которое вырабатывает печь длительного горения, достаточно для обогрева большого помещения. Использовать опилки в качестве топлива стали сравнительно недавно. Также очень модным считается разведение огня на ореховой скорлупе, соломе и других ненужных отходах.

Печь на опилках долго поддерживает тепло и не приходится постоянно засыпать новую порцию топлива. Сырье сгорает практически полностью, золы остается очень мало. Принцип конструкции котлов длительного горения всегда одинаков. В корпусе расположены 2 камеры: одна для горения топлива, а вторая для сбора золы. Может быть только одна камера для горения, но на практике это не очень удобно. Также печь обязательно должна быть снабжена трубой.

Вернуться к оглавлению

Стоимость котла на опилках

Схема работы твердотопливного котла.

Отопление опилками довольно выгодно. Необходимо уточнить, что сама конструкция обычно имеет приличную стоимость, но в процессе эксплуатации она себя оправдывает. Ведь обогревать квартиру можно будет любым мусором, котел длительного горения переработает все. Постоянно искать топливо не придется, оно расходуется весьма экономно. Такой котел может согревать пространство вокруг себя около недели в зависимости от того, сколько сырья будет в него заложено. Конечно, выгоднее всего будет не покупать его в магазине, а сделать своими руками.

Если говорить о том, как долго может работать печь длительного горения нельзя не упомянуть котел Попова. Он имеет очень высокий коэффициент полезного действия, так как способен из 100 г опилок выработать 1кВТ энергии в час. Это довольно приличное количество тепла. На практике такая цифра вызывает множество споров. Некоторые владельцы таких отопительных приборов убежденно заявляют, что они не способны вырабатывать более 500 Вт в час. Верно это утверждение или нет, но на рынке котел длительного горения стоит очень дорого. Как сделать своими руками котел длительного горения? Теперь уже никто не сомневается что самодельный котел, работающий на опилках, очень выгодно использовать в хозяйстве. Сделать его своими руками не так сложно как кажется. Хотя необходимо хорошо понимать принципы его работы. Сырье, которое попадает в печь, должно быть хорошо утрамбованным, оно закладывается в несколько слоев. Чем прочнее оно будет утрамбовано, тем лучше, тем самым повысится кпд устройства. Ведь даже обычная печь может показать хорошие результаты, если использовать тщательно высушенные дрова (но сушить их придется не менее 2-х лет). Это слишком трудоемкий процесс, поэтому никто так не делает.

Самый простой самодельный котел на опилках внешне может напоминать привычную всем печку буржуйку. Но такая печь будет способна проработать добрую половину дня только с одной заправки. Использовать подобную конструкцию можно не только для отопления, но и для копчения мяса или рыбы.

Перед началом работы нужно подготовить все материалы:

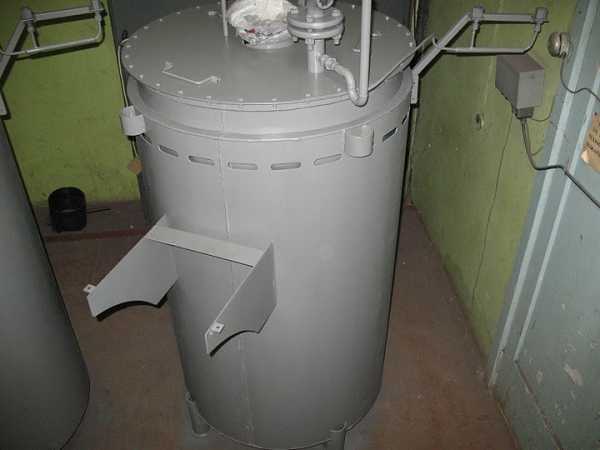

Схема котла длительного горения.

• резервуар для сырья;
• листы стали толщиной 2-3 мм;
• листы стали толщиной 4-5 мм;
• сварочный аппарат;
• болгарка;
• кирпич;
• цементный раствор;
• прямоугольные трубы с профилем 60х40 мм;
• круглые трубы с диаметром 40 и 50 мм.

Первым делом нужно изготовить из стальных листов 2 цилиндра. Диаметр одного цилиндра должен быть немного побольше, чем у второго. Меньший цилиндр необходимо будет вставить в тот, что побольше, и сверху приделать крышку. Крышку тоже можно сделать своими руками из той же стали. Снизу обязательно приваривается дно. Толщина дна и крышки должна быть вдвое больше, чем у стенок резервуара (примерно 5 мм).

Трубы нужно подбирать так, чтобы они идеально входили друг в друга: тогда собирать конструкцию будет легче. Прямоугольные трубы будут находиться в вертикальном положении, а все остальные должны в них входить. Поэтому в прямоугольных трубах нужно сделать отверстия соответствующего диаметра. К котлу должны подсоединяться 2 трубы. Одна для вывода горячей воды, а вторая для холодной обработки. Поэтому в стенках котла также делаются отверстия диаметром 5 мм.

Теперь можно начинать приваривать трубы. Это нужно делать очень аккуратно, чтобы не оставалось никаких щелей. Трубы для воды должны быть приваренными в самую последнюю очередь. Открытые торцы труб хорошенько завариваются небольшими кусками стали.

Самодельный котел на опилках не должен пропускать воду или дым. Поэтому его необходимо проверить на герметичность. Это легко сделать при помощи обыкновенной воды. Ее просто нужно залить в трубы. Если утечка будет обнаружена, то отверстия нужно будет заделать.

Теперь, когда вся конструкция полностью собрана, ее нужно будет вмонтировать в каркас печи. Этот каркас может выглядеть как обычная коробка. Чтобы ее собрать, потребуется кирпич и цементный раствор. Лучше всего собрать такой каркас заранее, а не в последний момент.

Вернуться к оглавлению

Преимущества котла на опилках

Схема котла на опилках.

• в качестве топлива можно использовать различные материалы, даже кожуру от семечек;
• можно самостоятельно контролировать расход топлива и температуру нагрева воды;
• высокий КПД;
• быстро нагревается;
• можно изготовить самостоятельно, для этого не потребуется каких-либо специальных знаний;
• безопасен;
• не вырабатывает вредные вещества;
• обеспечивает бесперебойную выработку тепла;
• на нем можно готовить еду, коптить продукты;
• не требует большого количества топлива.

Именно поэтому котлы на опилках так часто используются для отопления жилых помещений. Это недорогой и полностью безотходный источник тепла.

kirpich174.ru
