Котлы на древесных отходах – Промышленные водогрейные котлы на опилках, щепе и прочих отходах древесины серии «Термо Энерджи» — Котлы и котельное оборудование

Содержание

Котлы на древесных отходах – выбор производителя и организация котельной


    Содержимое:
  1. Как работает котел, работающий на отходах древесины
    1. Котлы водогрейные на отходах дерева
    2. Котлы воздухогрейные на отходах дерева
    3. Какая влажность отходов древесины допустима
  2. Производители котлов на отходах из древесины
  3. Организация котельной под древесные отходы
  4. Плюсы и минусы котлов отопления на древесных отходах

Первые котлы на древесных отходах, были разработаны с целью утилизации сырья. Современные модели, по сравнению с утилизаторами, претерпели множество изменений в конструкции и внутреннем устройстве, была увеличена степень автоматизации, модифицирован процесс сгорания. В результате технических преобразований, получился экономичный котел, имеющий хорошие параметры теплоотдачи.

Как работает котел, работающий на отходах древесины


Котельные на древесных отходах отличаются друг от друга своей конструкцией, внутренним устройством и принципом нагрева помещения. Все котлы используют пиролизное горение, принудительную подачу воздуха и удаление продуктов сгорания.

Выбросы вредных веществ в атмосферу от сжигания древесных отходов, снижены за счет дожига углекислого газа. Дополнительная тепловая энергия, аккумулируется благодаря использованию ломаной системы дымоходных каналов. Разогретые газы поступают в дымоход не сразу, как в обычных твердотопливных котлах, а только после того, как отдадут тепло.

Процесс регулирования горения, в зависимости от модели котла, контролируется вручную или при помощи автоматики. Предусмотрена механизированная подача топлива.

Котлы на отходах древесины, получили широкое применение при отоплении частных домов, дач, загородных коттеджей. Модели с производительностью свыше 50 кВт, часто используют для обогрева промышленных и складских помещений.

Котлы водогрейные на отходах дерева

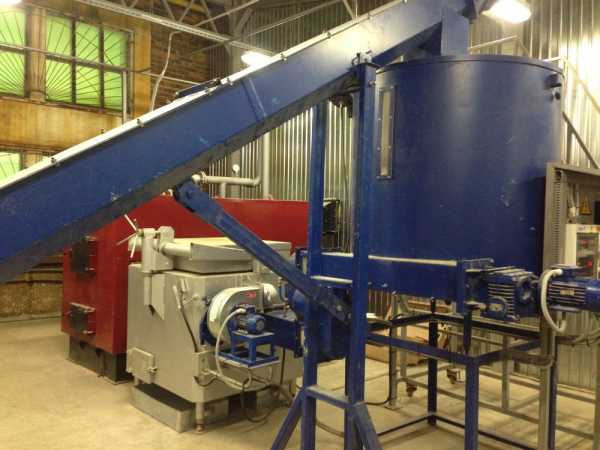

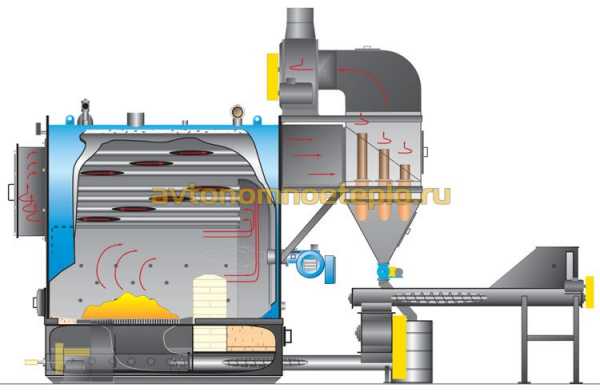

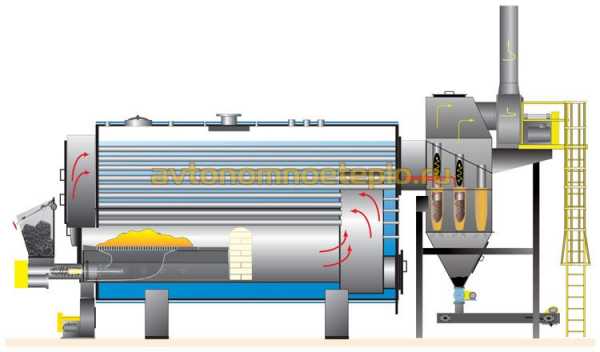

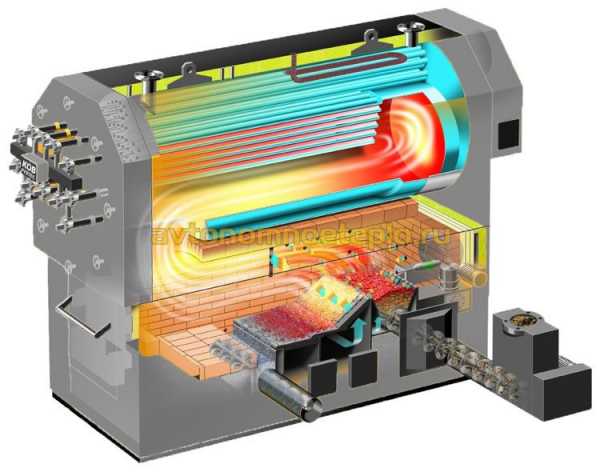

Водогрейный котел на древесных отходах, представляет собой тепловую станцию с максимальной степенью автоматизации процессов горения и подачи топлива. Во время работы, происходят следующие процессы:
  • Твердотопливные отопительные котлы для сжигания твердых отходов деревообработки снабжаются автоматической загрузкой. В смежном помещении устраивают хранилище топлива. Посредством шнековых питателей, отходы деревообработки поступают в топочную камеру.
  • Шнек-транспортер для подачи отходов, состоит из нескольких элементов: ворошителя, нескольких линий червячной передачи, системы, препятствующей возгоранию, электроприводов и различных контролирующих датчиков.
  • Твердотопливные водогрейные отопительные котлы для сжигания древесных отходов, используют принцип газогенераторного или пиролизного горения. Топка изготавливается из шамотного кирпича. В боковых стенках камеры сгорания, предусмотрены вентиляционные каналы, обеспечивающие достаточный приток воздуха для создания вертикального факела.
  • Электророзжиг – древесные отходы зажигают посредством плазменной дуги. В топке размещены оптические датчики, дающие сигнал на повторный розжиг в случае отсутствия пламени.
  • Водогрейные газогенераторные котлы на древесных отходах, устроены как обычные твердотопливные котлы. За исключением того, что в конструкции используется вертикальная топочная камера и ломаные дымовые каналы, окруженные теплоносителем. Нагрев воды для ГВС осуществляется по типу проточного водонагревателя или посредством бойлера косвенного нагрева.

  • Расход электричества – принцип работы котла на древесных отходах с механизированной подачей, основан на применении принудительной подачи и отводе воздуха, транспортеров, с электроприводами и автоматики. Во время рабочего режима, все энергозависимое оборудование постоянно расходует электричество, в пределах 250-300 Вт/час.

Котлы, работающие на нагрев теплоносителя, подходят для помещений любой отапливаемой площади. Подключаются к уже существующей системе радиаторного отопления, заполненной антифризом или водой.



Котлы воздухогрейные на отходах дерева

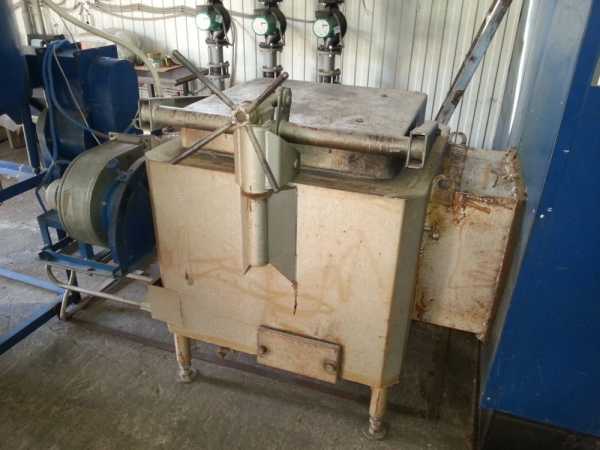

Воздухогрейные оборудование, отечественному потребителю знакомо под марками «Бренеран» и «Булерьян» и т.п. Устройство воздухогрейного котла для сжигания отходов дерева, имеет существенные отличия от аналогичных моделей, работающих на нагрев теплоносителя:
  • Подача топлива осуществляется вручную. Котлы имеют увеличенную топочную камеру. Автономная работа от одной закладки достигает 8-12 часов.
  • Нагрев помещения воздухогрейными котлами для обогрева на древесных отходах, выполняется методом конвекции. Холодные воздушные потоки забираются через конвекционные патрубки, проходящие сквозь топочную камеру котла. Воздух разогревается и поступает в помещение.
    Трубы на ⅔ погружены в топку, что обеспечивает быстрый нагрев и высокую теплоэффективность. Горячий воздух поступает в помещение после 2-3 минут горения топлива.

Пиролизные котлы длительного горения на древесных отходах, для воздушного отопления, подходят для неотапливаемых помещений: загородных домов и дач, в которых проживают не постоянно, а время от времени.

Какая влажность отходов древесины допустима


Процесс газогенерации возможен только при соблюдении определенных условий:
  1. Высокой температуры сжигания топлива (600-800°С).
  2. Ограниченного доступа воздуха.
  3. Влажности древесных отходов не более 20%.

Существуют модели шахтного типа, способные работать на влажных древесных отходах (до 42%). Но основная масса отопительного оборудования, чувствительна к качеству топлива. Основная проблема заключается в том, что при сжигании влажного сырья, вместо углекислого газа, дожигаемого в отдельной топке котла, вырабатывается пар. Поэтому, гореть влажные опилки в газогенераторном оборудовании будут, но только в обычном режиме.

Бытовые водогрейные котлы отопления длительного горения на древесных отходах, рекомендуется топить покупным сырьем. В заводских условиях, легко создать оптимальные условиях для производства и хранения топлива, чтобы оно имело влажность в пределах от 6-18%.

Производители котлов на отходах из древесины


Отопительное оборудование, работающее на отходах древесины, предлагают несколько крупных производителей, предприятия которых расположены в странах ЕС, России и Украине.

На данный момент, ассортимент продукции настолько обширен, что возможно подобрать котел, соответствующий любым характеристикам и параметрам здания. Чтобы сузить поиски, можно разделить все теплогенераторы на две группы, по стране производителю:

  • Импортные котлы – особого внимания заслуживает продукция компании Hargassner. Потребителю предлагаются полностью автоматические котлы с механизированной подачей топлива, отличающиеся экономичностью и высокой степенью безопасности. Свою продукцию предлагает немецкая Viessmann и польская Heiztechnik. Среди конвекционных котлов, можно выделить хорошо зарекомендовавшие себя «Булерьяны».
  • Котлы российского производства - несколько уступают западным аналогам в надежности и теплоотдаче. Главным достоинством, считается их низкая стоимость, неприхотливость к качеству топлива. Продукцию предлагают ZOTA, Теплодар, Данко и др. Конвекционные котлы предлагает компания Бренеран, также можно остановить выбор на печи Бутакова, Хохлова (шахтного типа).

Отечественное оборудование является бюджетной версией, отличающейся хорошими техническими параметрами, без особых «изысков» и инженерных решений. «Немцы» и «австрийцы», предлагают котлы «премиум» класса, с полной автоматизацией, возможностью дистанционного управления, наличием нескольких систем безопасности и другими функциями, делающими управление комфортным.

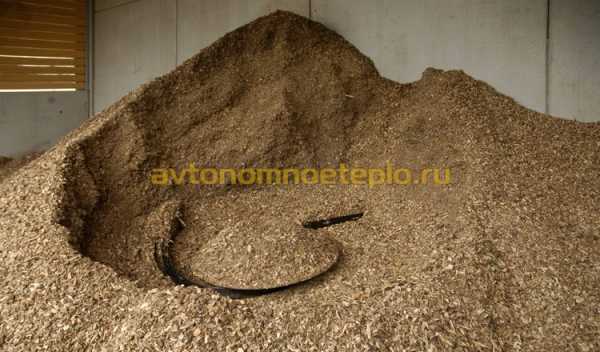

Организация котельной под древесные отходы


Автоматизированные водогрейные котлы отопления для домашнего использования, работающие на древесных отходах, требуют соблюдения особых мер безопасности. Некоторые требования оговариваются в СНиП и ППБ:
  • Под котельную выбирают сухое, отапливаемое помещение с приточно-вытяжной вентиляцией.
  • Обязательно наличие естественного освещения.
  • Котлы с мощностью до 40 кВт, устанавливаются в любом месте дома (подвал, гараж, крыша). Агрегаты, имеющую большую производительность, монтируются в отдельном помещении.
  • Монтаж осуществляется на негорючие полы.
  • Стены и пол облицовываются негорючими отделочными материалами.
  • Топливоподача для отходов, оснащается системой безопасности, предотвращающей распространение огня по шнековой передаче.
  • От топливного бункера до котла, выдерживают расстояние 1 м. Между ними устанавливают перегородку, изготовленную из материалов с высокой степенью огнестойкости.

Некоторые правила могут меняться, в зависимости от региона проживания и типа местности. Перед проведением монтажных работ, стоит проконсультироваться в местных органах пожарного надзора.

Плюсы и минусы котлов отопления на древесных отходах


Котельные установки, работающие на древесных отходах, за время эксплуатации приобрели репутацию надежного в эксплуатации и производительного оборудования. Но, как и у каждого отопительного оборудования, у котлов есть свои достоинства и недостатки.

Несомненными преимуществами являются:

  • Надежность в эксплуатации – механизированные котельные, в автономном режиме способны проработать весь отопительный сезон без сбоев. Аварийные ситуации случаются редко и быстро решаются при помощи специальных программ.
  • Экономичность – за расход отходов отвечает оборудование, контролируемое процессором. Подача воздуха, топлива, процесс горения, оптимизируются под фактические потребности помещения в тепле. Установлен лямбда-зонд, позволяющий модулировать мощность котла от 30-100%.
  • Безопасность – в топочной камере присутствует датчик, фиксирующий отсутствие пламени. При возникновении любых непредвиденных ситуаций, работа котла останавливается, выводится сигнал о причинах выключения.

Минусы связаны со следующими моментами:
  • Использование отходов древесины с максимальной влажностью 20%. На территории РФ, достать сухие отходы проблематично.
  • Высокая стоимость механизированной котельной.

Станции на отходах древесины, являются беспроигрышным вариантом для отопления частных загородных домов, особенно тех, что расположены рядом с деревообрабатывающими предприятиями.

avtonomnoeteplo.ru

Котел на древесных отходах - Аналитика Лесной промышленности

Древесными отходами можно топить только котлы на твердом топливе. Для этого используется ряд основных моментов, которые позволяют существовать данному виду котла:

  • Речь идет о принципе сжигания топлива в топке.
  • О материале, который используется для производства.
  • О внутренней конструкции оборудования.

Если у вас нет технического образования, все равно, можно купить правильно котел, который будет иметь необходимую мощность, чтобы отопить вашу квартиру. Подобрать такое оборудование самостоятельно сложно, но можно.

Виды котлов по принципу сжигания топлива

Выделяют два вида котлов, которые работают на древесных отходах. Их основным отличием можно назвать категорию сырья, на котором работает котел.

Речь идет:

  • Об оборудовании, для которого нужно классическое горение.
  • О котлах, которые применяют долгое горение

Классическое горение

В котлах при классическом горении не нужно контролировать отопление. Так как материал горит сам постоянно, пока не закончится сырье. Благодаря автоматическому контролю температуры, можно контролировать без вмешательства человека то, как быстро горит топливо. Для этого используется механический датчик. Он отделен от места топки цепью из металла. Когда температура достигает заданной отметки, то больше не поступает воздух. Поэтому понижается скорость горения, а потом вообще может перестать сырье гореть. Для этой цели устанавливается особое оборудование:

  • Во-первых, речь идет о вентиляторе наддува. Он может увеличить скорость и возможность горения. Можно жечь брикеты с биомассой, имеются в виду отходы после обработки семечек подсолнуха. Это можно использовать даже тогда, когда сырье имеет повышенную влагу.
  • Во-вторых, речь идет о датчике, измеряющим температуру самостоятельно. Благодаря им можно поддерживать нужную температуру в печке, что защитит от перегрева котла.
  • В-третьих, все на автомате. Поэтому управляйте процессом горения, используя пульт управления. Даже есть возможность воспользоваться мобильным устройством, чтобы все контролировать, не вставая с дивана, это возможно благодаря особому оборудованию.

Данная группа котлов, работающая на сырье из древесных отходов, стоит недорого. Работает котел правильно и без человека, так как нет ничего сложного. Его обслуживание можно проводить самостоятельно. Изготовлен корпус котла из чугуна. Можно использовать сталь. Тогда срок службы котла будет очень долгим.

Но есть и недостатки у классических котлов. Это скорость сгорания топливного сырья. Если посчитать, то получается, что каждые четыре или восемь часов нужно заходить в котельную и подбрасывать топливо.

Длительное горение

К группе котлов, которые топят с использованием твердого топлива, можно отнести длительное горение. Входят в эту группу разные виды котлов. Древесные отходы при этом сжигаются быстро и эффективно.

  • Речь идет о пиролизных котлах.
  • О технике, которая известна, как тлеющий тип.

Первый вид котлов требуется для того, чтобы сжигать сырье и поддерживать высокую температуру в результате чего. Также в процессе сгорания выделяется газ, который тоже сгорает в топке, увеличивая температуру котла, что приводит к повышению температуры в доме.

Преимуществом данного котла можно назвать его высокий коэффициент полезного действия. Одна закладка сырья при этом будет гореть дольше, чем столько же топлива в классическом котле. Для того чтобы котел работал правильно, используется электроника. Поэтому без вашего участия котел сам будет контролировать температуру помещения, скорость сгорания. Топка выполнена из керамического материала, что намного лучше, чем чугун. Получается, что производительность выше, эффективность лучше.

Есть котлы, которые пользуются методом горения путем тления или сгорания лишь поверхностно. Такое оборудование имеет контролируемую работу. Существует водяной контур, который располагается вдоль всей камеры топки. Топливо поджигается вверху, потом оно тлеет потихоньку до низу. Есть модели, которые при таком виде закладки топлива, работают до пяти суток.

Важно учесть, что котлы, которые греют воду, используя древесные отходы, сжигание которых происходит медленно, тлеюще, имеют ряд недостатков. В частности, после поджога топлива уже будет нельзя догрузить его. При этом влажность сырья должна быть не больше пятнадцати или двадцати процентов.

Выбираем правильно котел

При выборе котла подумайте о том, из какого материал он устроен. Это поможет правильно его выбрать. Так как котел, с возможностью подогрева воды, имеет помимо принципа горения еще разные типы по качеству материала.

Самый лучший материал – это чугун. Его качество и прочность выше, чем у всех других материалов. Например, всем известный керамический тип топки хорошо удерживает тепло, но уступает чугуну по прочности. Стальной же материал сгорает очень быстро, особенно в котлах с контролируемой функцией горения.

Рассчитаем производительность котла, используя данные того, что один киловатт мощности может отопить десять квадратных метров площади. Но это касается только отлично утепленной комнаты. В местах, где окна пропускают тепло, или плохо закрываются двери, требуется большая мощность котла. Поэтому при установке его важно проконсультироваться со специалистом, чтобы мощность котла была выше.

Древесные отходы

Оборудование, которое сжигает древесные отходы, относится к твердотопливным котлам, предназначенным работать лишь с ним. Поэтому учтите три момента, которые нужно знать прежде, чем подбирать подобный котел:

  1. Как сжигается сырье в топке.
  2. Какой материал используется, чтобы произвести котел.
  3. Какова конструкция внутри теплообменника.

Если у вас нет технического образования, то все равно можно правильно выбрать котел, учитывая эти три принципа. Тогда ваш котел идеально подойдет для вашего дома.

Принцип сжигания отходов

Выделяют две вещи, по которым делят котлы, имеющих разный способ сжигания топлива:

  • Используется котел, у которого топливо горит классически.
  • Есть котел, который использует долгое сгорание отходов.

Классическое горение у котлов на твердом топливе

Главное отличие таких котлов в том, что у них сырье горит неконтролируемо. То есть естественным образом. Уровень тепла отслеживается с использованием обычного датчика, который имеет самое простое соединение с заслонкой. Когда температура повышается, доходя до требуемого ограничения, то перекрывается поток воздуха в котел, в результате чего горение замедляется.

Существует дополнительное оборудование у современных котлов. Это:

  • Вентилятор, поддерживающий наддув. Он может увеличить скорость горения, которое будет проходить более эффективно. Котел сможет справиться даже с брикетами, которые содержать биомассу, например, шелуху от подсолнечных семечек. И при том даже, когда они имеют высокий процент влажности.
  • Наличие электрического датчика, регулирующего температуру, может помочь точно следить за процессом нагревания помещения. Тогда в камере не будет излишнего перегрева.
  • Еще скажем об автоматизации. Можно используя мобильное устройство, управлять котлом, его работой, если установлено дополнительное оборудование.

Только важно обратить внимание на то, что отопительные котлы стоят сравнительно немного. Это касается того оборудования, которое сжигает древесные отходы. Выполняются они с использованием чугунного или стального материала, что в первом случае обеспечивает долгую службу оборудования.

Есть один существенный недостаток. Закладку топлива нужно проводить от шести до трех раз в сутки. Поэтому все-таки часто придется ходить в котельную.

Длительное горение сырья в котлах на твердом топливе

Речь идет, в первую очередь, о пиролизных, а во вторую очередь, о тлеющем типе котлов. В первом случае используется тепло, выделяемое при сгорании древесного сырья. В этом случае даже выработанный газ тоже сгорает, что увеличивает в разы коэффициент полезного действия. Так можно отметить, что используется еще электронный датчик, который может позволить гореть топливу долго. Преимуществом является и возможность оборудования топки из кремня.

При тлеющем использовании топлива, можно добиться того, что целых пять суток вы не будете заходить в котельную. Правда, нельзя будет подкинуть уголька, имеется в виду древесного топлива в топку, пока не прогорит все до конца.

Какой котел можно назвать необходимым

Все связано в первую очередь с материалом, из которого создан котел. Чугуну многие отдают большое внимание. Он действительно лучший. Ну уж очень тяжелый. Поэтому используют чаще керамику. Она легче в разы, но не такая прочная, как чугун. Ее можно ненароком разбить. Что же касается стали, то она быстро сгорает.

Еще важно обратить внимание на производительность котла. Его мощность зависит напрямую от того, какие параметры нужно отапливать. Лишь все просчитав и померив, можно делать следующий шаг – выбирать котел.

wood-prom.ru

Котлы на щепе и древесных отходах

Разработка особых котлов, где в качестве топлива применяются отходы древесины (например, щепа), была спровоцирована необходимостью их вывоза на захоронение. Такие процессы делают деревопереработку существенно дороже. Выходом из ситуации стало сжигание древесного мусора и использование выделяющейся тепловой энергии для различных целей.

На сегодняшний день котлы для сжигания древесного мусора чаще всего используют в сфере:

  • Жилищного отопления. Обычно это непосредственно сам котел. Для условий частного жилья этого вполне хватает.
  • Промышленности. Здесь на основе котла собирается особая мощная ячейка, укомплектованная дополнительными приспособлениями (электронное управление, золоуловитель, шнеки для подачи отходов в топку, дымососы).

По принципу сжигания древесины котлы на древесных отходах и щепе различаются на:

  • Неподвижные колосники. Поделен на 2 секции. В прямой его части топливо сжигается, а в наклонной досушивается. Самый распространенный метод.
  • Механические решетки. Предусматривает сложную управляемую систему чередующихся неподвижных и подвижных колосников (реже цепные). Позволяет использование кускового топлива с высоким процентом влажности, досушивая и сортируя его по фракциям в процессе подачи к топке.
  • Псевдоожиженный слой. Измельченная древесина подается на инертный слой (песок), обдуваемый воздухом. Постепенный вынос песка воздушным потоком вызывает необходимость его постоянно добавлять.
  • Факельное горение. Система требует измельчение древесины до мелких фракций (щепа, опилки). Тип топки вихревой.

Рассмотрим различия и по принципу нагрева:

  • Воздухогрейные

Система воздухозаборников расположена непосредственно рядом с топкой, работая по принципу конвектора. Основным источником нагрева выступает тепло, выделяемое при сгорании древесины. Данные модели требуют ручной загрузки сырья и его низкой влажности (максимум 20%). Подходит для нерегулярного отопления, где отдача тепла начинается уже через пару минут после розжига топлива.

Воздухогрейные котлы часто применяются в сушильных камерах, в том числе для сушки древесины на лесоперерабатывающих предприятиях и лесопилках, на которых отходы древесины всегда в избытке.


  • Водогрейные котлы

Здесь используется 2 типа камер. В одной происходит сгорание древесины, а в другой пиролизный дожиг нагретых газов. Это существенно повышает эффективность, что позволяет котлу не только выступать в роли обогревателя, но и дополнительно нагревать воду (находится в особом котле). Система дымоходов с большим количеством колен также повышает теплоотдачу.

Топливо может подаваться не только вручную, но и автоматически (непрерывно). В этом случае требуется обустройство дополнительного бункера для древесных отходов. Также такие системы требуют дополнительного оснащения котла обдувом решеток (особенно если колосников несколько). Если в котле присутствует система авторозжига на основе плазменной дуги, то требуется наличие особых датчиков, контролирующих произошло ли возгорание. Если пламени и нагрева нет, то они дают сигнал на повторное срабатывание дуги. Водогрейные котлы на древесных отходах, оснащенные электронными пультами автоматизации, датчиками и непрерывной подачей горючего требуют дополнительного запитывания от электрической сети (расход до 300 Вт за час). Позволяют работать с более сырым топливом с влажностью до 40%.

Производители и цены

Большинство импортных котлов таких фирм как Hargassner, Viessmann, Heiztechnik имеют довольно высокую цену. Это связано с использованием большого количества электроники и сложных систем топок. Качество конечно на высоте, но стоит ли переплачивать за дополнительные функции зависит от того, нужны ли они вам.

На данный момент на рынке также предлагается огромный выбор отечественных котлов на щепе и древесных отходах всех видов. Основные производители: ИНЭКО, Комконт, Данко, Теплодар, ZOTA, Бренеран и др. Они несколько уступают в эффективности теплоотдачи и уровне автоматизации, но существенно ниже в цене. Судя по отзывам этом качество этих котлов вполне достойное.

См. также:



alon-ra.ru

Автоматические котлы длительного горения на древесных материалах

Для владельцев частных домов очень важно иметь стабильное автономное отопление, основными показателями которого будут: безопасность, надежность, удобство и приемлемая стоимость.

Оптимальным выбором станет установка котла для дома длительного горения. Одним из самых доступных и разнообразных видов горючего является твердое топливо.

Котлы на отходах деревообрабатывающей промышленности

К автоматическим твердотопливным котлам длительного горения можно отнести агрегаты на древесных отходах. Они могут быть использованы в качестве основного или единственного источника тепла в системе отопления и горячего водоснабжения (ГВС).

Применение таких котлов может быть бытовым и промышленным.

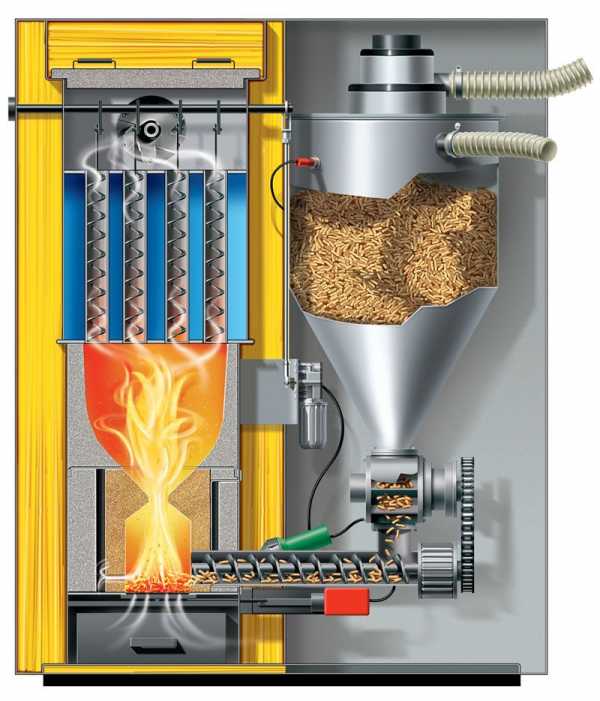

Принцип работы котлов на древесных отходах

Рядом с котлом устанавливается бункер, в который загружаются древесные материалы. Топливо из бункера подается в котел с помощью автоматического транспортера. В агрегате происходит сжигание горючего, а выделенное тепло передается теплоносителю с помощью теплообменника.

Принцип работы котла длительного горения заключается в слоевом сжигании топлива, причем зона горения перемещается сверху вниз.

Виды сжигания древесных отходов:

  • Прямое сгорание – это сжигание топлива непосредственно на колосниковой решетке. Сопровождается высокой температурой горения. Применяется в котлах малой мощности (до 20 кВт) для топлива с повышенной влажностью.
  • Сжигание в кипящем (циркулирующем) слое обеспечивается путем подвода сильной струи воздуха снизу вверх, в результате чего повышается эффективность сжигания топлива и уменьшается количество вредных выбросов.
  • Газификация (сжигание газов) – это процесс выделения летучих веществ из твердого топлива под воздействием высоких температур и последующие их сжигание.

Конструкция котлов на дровах длительного горения

Агрегат включает в свою конструкцию:

  1. Топливный бункер.
  2. Транспортер топлива.
  3. Топка.
  4. Горелка.
  5. Теплообменник.
  6. Газоход.
  7. Сборник золы.
  8. Вентиляторы и дымососы.

Виды теплообменников твердотопливных котлов

Теплообменники бывают двух видов:

  1. Чугунный теплообменник отличается сроком службы до 40 лет. Он имеет большую толщину стенки, что усложняет его нагрев, но после полного прогрева металл долго сохраняет тепло. Основным требованием при эксплуатации чугунного теплообменника является соблюдение температурного режима. Нельзя добавлять холодную воду в горячий теплообменник.
  2. Стальной теплообменник не так привередлив к температурным перекосам, но более подвержен коррозии, поэтому срок службы значительно снижается – до 20 лет.

Газогенераторные котлы на опилках и щепке

Главным отличием газогенераторных котлов является вид сжигания топлива. Для сжигания используется топка, разделенная на 2 камеры.

В одной из них происходит термическая обработка опилок или щепы, в результате чего выделяется горючий пиролизный газ, который сжигается в другой камере.

Конструкция газогенераторного котла

Основным конструктивным отличием является наличие двух камер в топке. В камере термической обработки топлива (камера поддержания горения) устанавливается электрический нагреватель. Он нужен для первичного нагрева воздуха в топке после первой загрузки.

Наличие электрических тенов дает возможность автоматизировать процесс розжига котла. Вторая часть топки называется камерой дожига газа.

Функциональность агрегата

Котлы делятся на два типа: одноконтурные и двухконтурные.

  • Одноконтурный котёл обеспечивает нагрев теплоносителя для системы отопления.
  • Двухконтурный котёл одновременно нагревает теплоноситель для системы отопления и воду для системы ГВС.

Преимущества котлов твердотопливных длительного горения

Агрегаты на древесных отходах (опилках) пользуются повышенным спросом в тех районах, где имеются трудности с поставками газа или электричества. Их основные преимущества:

  • Возможность сжигания топлива с высокой влажностью (до 90%).
  • Автоматическая подача топлива.
  • Количество вредных выбросов сведено к минимуму.
  • Автоматизация работы котла.
  • Возможность работы на одной загрузке бункера.

Недостатки котлов на опилках:

  • Если в опилках попадется крупный кусок древесины, то произойдет заклинивание шнекового транспортера.
  • В котлах тлеющего типа отсутствует возможность дополнительной загрузки топливного бункера во время работы.
  • Повышенная влажность топлива сказывается на его калорийности, что снижает эффективность работы агрегата.

Марки автоматических котлов длительного горения на твердом топливе

МодельАГГУ-60АГГУ-120АГГУ-250АГГУ-600
Номинальная тепловая мощность, кВт60120250600
Температура теплоносителя, С°до 95°до 95°до 95°до 95°
Площадь отапливаемого помещения (высота 3,5 м)400 м²800 м²1700 м²7000 м²
Объем сушильной камерыдо 15 м³до 30 м³до 60 м³до 150 м³
Потребляемое количество топлива:
— насыпной объем опилок (стружки), м³/сутки2,5÷3,05,0÷6,010,0÷12,025
— объем кусковых отходов, м³/сутки1,75÷0,951,5÷1,93,0÷387
Потребляемая мощность, кВт0,550,751,12,5
Объем бункера, м³0,61,51,51,5
Размеры помещения для ЭК, м4,0×5,0×2,54,5×5,5×2,54,5×6,0×3,05,5×7,0×3,0
Масса, кг1300195030006000

Промышленные котлы на отходах:

Марка/параметрыКВм-0,2КВм-0,3КВм-0,4КВм-0,6КВм-0,8КВм-1,16КВм-1,5КВм-2,0КВм-2,5
Длина, мм230026002600285034003400350035004700
Ширина, мм145014501650190019001900190021502150
Высота, мм265028002800280028003000355035503650
Теплопроизводительность, МВт0,20,30,40,60,81,161,52,02,5
Масса, т3,84,24,55,26,06,67,49,010,5
Расход топлива, кг/час10716121432242962380610751344
КПД, %Не менее 84
Подача воздухаПринудительное дутье

Виды топлива для котлов на отходах

Для котлов подходят такие виды топлива:

  • Опилки – отличаются высокой влажностью, но доступной ценой.
  • Паллеты – спрессованные отходы деревообрабатывающей промышленности. Отличаются хорошими характеристиками и эффективны при сжигании, но дороже, чем опилки и дрова.
  • Щепа – отходы лесозаготовки.
  • Зерновые отходы имеют высокую калорийность.
  • Прочее биотопливо: солома, подсолнечная лузга и другие.

Автоматика для подачи топлива

Система подачи топлива работает в автоматическом режиме и состоит из двух элементов: топливный бункер и транспортер.

Интенсивность подачи топлива регулируется системой автоматики в зависимости от установленного температурного режима.

Современный котел на твердом топливе длительного горения имеет надежную систему автоматики и защиты, что обеспечит нагрев теплоносителя без лишних забот. Это топливо имеет более доступную цену, чем аналоги, поэтому пользуется спросом.

otoplenie-pro.com

Котельные установки на древесных отходах

На сайте Станкофф.RU вы можете купить котел на древесных отходах ведущих производителей. В наличии и под заказ более 9 моделей котлов на отходах древесины по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Котлы на отходах древесины. Преимущества использования

На производствах лесозаготовки и деревообработки образуется большое количество отходов в виде коры, щепы и опилок, которые предприимчивые руководители реализуют или используют для отопления собственных помещений. Предприятия разной направленности имеют возможность закупать дешевое топливо в цехах по переработке древесины и переходить на экономичный вид обогрева путем приобретения котлов на древесных отходах, которые предлагает наша компания.

Ежегодный рост спроса на эффективные и экологичные установки объясняется стремлением обеспечить в помещениях тепло с минимальными затратами на получение энергии. Увеличение цен на теплоносители укрепляет интерес к котлам на отходах древесины и технология постоянно развивается, способствуя появлению реконструированных модификаций. Сжигание дерева для получения тепла является традиционным способом обогрева, но работа современных установок основана на газогенераторном принципе и отличается:

  • способностью функционировать длительное время без добавления топлива;
  • высоким уровнем автоматизации и коэффициентом полезного действия;
  • возможностью использовать кроме древесного сырья другие виды твердого топлива.

Процесс сжигания древесных отходов отличается минимальным выделением вредных веществ и углекислого газа. Продолжительное горение позволяет полностью использовать потенциал горючего материала и получать теплоотдачу не менее 90 %.

Особенно актуальной установка котельных на древесных отходах, представленных на нашем сайте, является для предприятий с высокими перспективами производственного развития. Рост объема некондиционных остатков создает проблему с утилизацией, а использование отходов позволяет вместо затрат на вывоз мусора получать выгоду от практически бесплатного топлива. Оборудование применяется для обогрева цехов или сушки древесины, и дает возможность отказаться от использования дорогих энергоносителей.

Принцип работы и особенности эксплуатации

В котельных установках на древесных отходах из нашего каталога одновременно происходят 2 процесса:

  1. Под влиянием термической обработки сырье разлагается на топочный газ и водород.
  2. Топочный газ сгорает с выделением большого количества тепла.

На первой стадии количество получаемой энергии незначительно, но при соединении смеси из окиси углерода, метана и водорода с воздухом возникает большая температура горения. В качестве топлива используются кусковые или сыпучие отходы, которые загружаются в приемный бункер и попадают в топку под действием силы тяжести. Дозированная подача сырья выполняется в автоматическом режиме. При недостаточной влажности материала выполняется автоматическое увлажнение, предотвращающее перегрев газогенератора.

Подача воды в котельную установку производится через входной коллектор. Проходящая по контурам жидкость нагревается и поступает в отопительную систему. Установки не требуют сложного обслуживания благодаря практически полному отсутствию сажи в дымоходе. Образование золы минимально, и не превышает показателей в 1-2 %. Продукты сгорания имеют предельно допустимую концентрацию вредных веществ за счет максимального и бездымного сгорания топлива.

www.stankoff.ru

Как работают паровые котлы на древесных отходах и лузге


    Содержимое:
  1. Как устроены паровые котлы на лузге и щепе
    1. Как происходит сжигание топлива
    2. Способ подачи щепы и лузги в паровой котел
    3. Системы очистки золы
    4. Модульные паровые котельные на щепе и лузге
  2. Виды и требования к древесным отходам и лузге
  3. Область применения паровых установок
  4. Заводы производители котлов на лузге и щепе

Обычные котлы не приспособлены для работы на мелких древесных отходах и биомассе. Главной особенностью конструкции является наличие вихревой топки, обеспечивающей минимальный остаток недожога.

Паровые котлы на древесных отходах и лузге используются в промышленных целях, для отопления, производства горячей воды и получения насыщенного пара.

Как устроены паровые котлы на лузге и щепе


Паровой котел на опилках, щепе и лузге, имеет относительно простое устройство, обеспечивающее высокую производительность и безопасность эксплуатации. В конструкции применяется:
  1. Вихревая топка.
  2. Принцип дожига отходящих газов.
  3. Паропреобразовательный барабан.
  4. Сепараторный механизм, удаляющий частицы влаги из пара, перед его подачей в систему трубопровода.


Принцип работы паровых котлов на опилках, лузге, щепе, настолько эффективен, что в качестве топлива, допускается использовать мелкую пыль и мусор, оставшиеся в процессе переработки продуктов сельского хозяйства и дерева.

Как происходит сжигание топлива


Одним из существенных отличий, которые имеет паровой котел на лузге и отходах деревопереработки от аналогичного оборудования, работающего на твердом топливе, является особая конструкция горелочного устройства.

Принцип работы основан на применении вихревых потоков и заключается в следующем:

  • Топочное устройство использует многократную циркуляцию топливовоздушной смеси. В камере создается спиралевидное завихрение воздушных потоков, в котором и происходит сжигание биомассы.
    Конструкция современных вихревых циклонных топок, позволяет сжигать не только мелкофракционное топливо, но и даже крупные частицы, до 10 мм в диаметре. Скорость подачи воздуха достигает 150 м/сек. По своей конструкции, вихревые топки делятся на вертикальные и горизонтальные.
  • Для увеличения теплоотдачи, осуществляется дожиг отходящих дымовых газов. Пиролизные промышленные паровые котлы на древесных отходах, при сжигании, используют предварительно разогретый воздух, что увеличивает производительность и позволяет сжигать топливо с высоким содержанием влажности.

В последнее время, некоторые компании предлагают услуги по переоборудованию промышленных твердотопливных котлов. Как показывает практика, модифицированные станции уступают в производительности котельным, изначально предназначенным для сжигания биомассы.



Способ подачи щепы и лузги в паровой котел


Существует два типа паровых котлов: с ручной и механизированной подачей топлива. У каждого есть свои особенности, влияющие на производительность и эксплуатацию:
  • Паровые котлы для сжигания твердых древесных отходов и лузги с ручной загрузкой – требуют постоянного обслуживания. За отопительный сезон, сжигается 15-20 тонн биомассы, которую приходится загружать вручную. Вместе с тем, стоимость котельной обходится приблизительно на треть дешевле.
  • Механизированная подача – загрузка топочной камеры осуществляется посредством шнековой или вакуумной передачи. Станция работает в полностью автономном режиме. Контроль осуществляется с помощью выносной панели управления. При условии монтажа механизированного хранилища, котел с автоматической подачей работает без остановок в течение всего отопительного сезона.

Автоматизация котельной обходится приблизительно в треть стоимости самого котла. Со временем, расходы окупаются за счет уменьшения затрат на обслуживающий персонал и снижения расхода топлива.

Системы очистки золы


Конструкция вихревой топки обеспечивает минимальное количество недожога и сажеобразования. Незначительное количество негорючих остатков, осевших на стенках дымоходного канала и теплообменника, удаляются посредством автоматической очистки золы.

Принцип работы системы очищения заключается в следующем:

  • Нагретый дым, для увеличения теплоотдачи не направляется в дымоход, а сначала проходит по ломаному каналу, разогревая стенки, соединенные с теплообменником и оставляя на них сажу. Внутри канала установлены пружины с жесткими ребрами. Механизм растягивает пружину, края которой сделаны под диаметр канала, очищая этим сажу. Зола ссыпается вниз, в специальную камеру и удаляется посредством шнека.
  • Остатки золы из топочной камеры, осыпаются вниз, где также расположена шнековая подача.
  • Зола из дымоходного канала и топки удаляется в зольник. По мере накопления золы, подается сигнал на пульт. Зольный ящик очищается.

Конструкция котла, работающего на лузге и отходах древесины с системой самоочистки, практически не требует участия человека. Зольный ящик очищается не чаще чем 1 раз в несколько дней. Остальные процессы осуществляются в автоматическом режиме.

Модульные паровые котельные на щепе и лузге


Пиролизные промышленные котлы на древесной щепе, опилках и лузге, изготавливаются как в стационарном, так и в модульном исполнении. Модульные станции пользуются огромной популярностью, благодаря заводской компоновке оборудования. В комплектации присутствует:
  • Один или несколько котлов, работающих на биомассе. Для наращивания мощности, несколько модулей подключаются в единую сеть. Общая производительность, при подключении нескольких модулей, достигает 50 мВт.
  • Система водоподготовки – для смягчения среды теплоносителя и удаления кальциевых осадков, устанавливают фильтры.
  • Группа безопасности.
  • Насосное оборудование.
  • Система автоматизированной подачи топлива. В дополнительной комплектации предлагается механизированное хранилище, для полной автоматизации процесса горения.

Блочно-модульные котельные изготавливаются в стационарном (контейнерном) и мобильном исполнении (по типу автомобильного прицепа).


Виды и требования к древесным отходам и лузге


Котлы, работающие на биомассе, являются практически «всеядными». Единственное исключение составляют крупнокусковые древесные отходы. Использование вихревой топки, даже в современных моделях отопительного оборудования, ограничивает применение биомассы, с размерами до 10 см.

У каждого используемого типа топлива есть свои особенности:

  • Лузга от семечек – теплотворная способность 18 мДж или 5 кВт/ч. При сжигании лузги подсолнечника, выделяется наибольшее количество зольного остатка, по сравнению с отходами риса и гречки. Оптимальное решение, использовать прессованную шелуху семечек, имеющую большую теплотворную способность и выделяющую при сжигании меньше сажи.
  • Лузга гречихи – имеет относительную влажность не более 12%. Теплотворная способность идентична каменному углю – 27 мДж или 7,5 кВт.
  • Рисовая лузга – практически идентична по параметрам теплотворной способности и зольному остатку, отходам гречихи. Единственным минусом использования шелухи риса, являются ограниченные запасы топлива на территории РФ.
  • Щепа и опилки – максимальная теплотворная способность отходов древесины (дуба), не превышает 13 МДж или 3,61 кВт/ч. Соответственно, для получения такой же тепловой мощности, что и при использовании отходов гречихи или риса, потребуется расход щепы больше чем в 2 раза.

Главным требованием к используемому топливу, являются ограничения, связанные с влажностью. Допустимое содержание влаги не более 40%.

Область применения паровых котельных установок


Котельные используются в разных областях промышленности и бытовом отоплении. Паровые котлы большой мощности, применяются в следующих целях:
  • Нефтеперерабатывающая промышленность – пар необходим для подогрева продуктов нефти, перед транспортировкой по трубопроводу. Разогретое вещество имеет меньшее гидравлическое сопротивление.
  • Мебельная промышленность – ДВП, ДСП, USB, фанера – при производстве всех этих материалов, в той или иной степени, используется насыщенный пар.
  • Деревообрабатывающая промышленность – паровые котлы обеспечивают и поддерживают микроклимат, необходимый для равномерного высыхания древесины, что уменьшает процент выбраковки.
  • Отопление и обеспечение ГВС для промышленных помещений любой площади.

Паровые котлы малой мощности, в основном применяют в бытовых условиях. В странах ЕС, паром отапливают жилые дома. В отечественных условиях, паровое отопление не получило широкого применения.

Заводы производители паровых котлов на лузге и щепе


Свою продукцию, российскому потребителю предлагают заводы изготовители, расположенные в Германии, Италии, Чехии, России. При покупке модульной котельной, можно оснастить БМК отопительным оборудованием любой понравившейся компании.

Выбор котельной связан с местом производства станции:

  • Паровые котлы зарубежных производителей – лидерами, относительно качества, надежности и производительности, традиционно остаются несколько немецких компаний: Viessmann, Wolf. Итальянские паровые котлы, выпускают концерны Caldaie и Ferroli.
    Выбрать можно чешские Atmos и австрийские Hargassner, также отличающиеся высокой надежностью и автоматизацией процесса горения. Импортные паровые котлы требуют минимального человеческого участия, управляются дистанционно, имеют многоступенчатую систему защиты.
  • Российские паровые котлы предлагают компании: Термотехник, Энергетик, АО «ЗКО», Бийский котельный завод и КЛМЗ. Современные отечественные агрегаты полностью соответствуют стандартам, действующим на территории РФ и ЕС. Полностью адаптированы к особенностям отечественной эксплуатации, включая низкое качество топлива.

Предлагаемая продукция отличается теплотехническими характеристиками и производительностью. Импортные котельные, отличаются полной автоматизацией процесса горения, но стоят дороже в 2-3 раза. Отечественные модели дешевле, но имеют небольшие недоработки.

avtonomnoeteplo.ru

Котельные на древесных отходах от производителя

Технические характеристики

Мощность (МВт)   до 20
Топливо  Древесные отходы
Применяемые котлы
  • Proton
  • Buderus
  • Бийский котельный завод
Режим работы Автоматизированный
Контроль за работой Дистанционный (диспетчерский пульт, блок модемной связи)
КПД котлов 80-87%
Дополнительные исполнения
  • С гидравлическим разделителем
  • С теплообменниками закрытого котлового контура
  • Северное исполнение
  • Исполнение для сейсмических районов
Дополнительное оборудование
  • Оборудование ГВС
  • Сетевые контура
  • Дымовые трубы от 6 м.
  • Дымосос
  • Золоуловитель
  • Вентилятор
  • Автоматическая подача топлива
  • Автоматическое золоудаление
  • Расходный склад твердого топлива
Характерные особенности
  • Температурный график: 70-115/70 °С
  • Рабочее давление теплосети: до 6 бар
  • Водоподготовка: умягчение
  • Насосы: стандартного исполнения
  • Количество блок-модулей: от 1 до 8
Оформление
  • Сэндвич-панели
  • Профлист с утеплением из минеральной ваты
Виды поставок
  • Модульные котельные
  • Стационарные котельные
Транспортировка Автомобильным транспортом
Рекомендации по применению
  • Закрытая система теплоснабжения
  • Зависимое или независимое подключение теплосетей
  • Нормативный объем подпитки
  • Среднее качество воды

Предприятие «Нефтегаз – Развитие» устанавливает твердотопливные котельные, в которых топливом служат отходы деревообрабатывающих производств. Кора, щепа, опилки и стружка – все это может быть использовано как топливо. С аналогичным успехом такие котельные сжигают и торф.

Описание котельных на древесных отходах

В конструкцию котельных на отходах деревообработки входят камеры предварительного сгорания, шнеки для загрузки сырья, и теплогенерирующее устройство. Бункер наполняется топливом через ковш шнека. Емкость бункера должна быть такой, чтобы топлива хватало как минимум на несколько часов работы котла. После бункера топливо попадает в камеру предварительного сгорания, где оно сжигается при температуре более 1000 градусов.

Преимущества котельных на древесных отходах

Котельные установки этого типа наиболее выгодно устанавливать в районах, где находятся предприятия мебельной, деревообрабатывающей промышленности или же предприятия лесозаготовки. Количество отходов, производимых на данных производствах, и их близкое расположение, позволят обеспечить стабильность и дешевизну доставки топлива.
Главное достоинство котельной на древесных отходах – ее высокий КПД (около 86%), что выгодно отличает ее от котельных, использующих дрова. КПД котельных на дровах не превышает 50 %, в то время как применение современных котлов в котельных на древесных отходах обеспечивает полное прогорание топлива, даже если его влажность достигает 50 %.

Особенности котельных на древесных отходах

Визуальный контроль за работой котельной и наличием топлива в бункере осуществляется одним человеком, поэтому для обслуживания установки достаточно 1 штатной единицы.
В конструкции котельных на отходах лесопиления часто предусматривается система механической подачи мелкого топлива, для работы которой необходимо измельчать сырье до размеров не более 30 мм. Конечно, котел сможет сжечь и более крупные фрагменты, но только при ручной загрузке топлива.

Котельные производства ООО "Нефтегаз-Развитие" отвечает следующим нормативным документам:

  1. СНиП II-35-76 "Котельные установки"
  2. СНиП 42.01-2002 "Газораспределительные системы"
  3. "Правила устрайства и безопасности эксплуатации паровых котлов с давлением пара не более 0,07МПа (0,7кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388К (115С)"

ng-razvitie.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
