Котлы электро дровяные: Электро дровяные котлы отопления — преимущества и принцип работы комбинированной установки

длительного горения, электро, комбинированные, газ-дрова

На сегодняшний день на рынке сбыта среди огромного выбора различных нагревательных приборов можно выделить 3 основные группы: твердотопливные (торфяные, дровяные – о которых пойдет речь – и угольные), газовые, а также котлы, которые работают на жидком топливе. За счет дешевизны и практичности газа как сырья газовые печи отопления пользуются сегодня наибольшей популярностью, однако не стоит забывать о том, что есть регионы (в особенности сельские), где нет газопровода, поэтому дровяной котел отопления все еще пользуется огромным спросом.

Есть много причин, почему дровяное отопление все еще имеет широкий спрос. Во-первых, как уже было сказано, не всегда и не везде используется газ, а во-вторых, никогда не помешает иметь и запасной вариант отопления. Использование в качестве отопления электрической системы увеличивает финансовые затраты. Поэтому за счет отопления на дровах можно существенно сэкономить денежные средства.

Дровяной котел отопления пользуется особой популярностью в связи с тем, что его можно собрать своими руками.

Сам по себе дровяной котел отопления является одной из разновидностей твердотопливных котлов, это означает, что система работает на твердом топливе. В котле, который обычно выполняется из чугуна или стали, происходит сжигание топлива, что приводит к нагреву теплоносителя, чаще всего воды. Эта система является крайне простой в применении, что позволяет легко ее эксплуатировать. Однако следует знать, что помимо преимуществ такие системы имеют и свои недостатки.

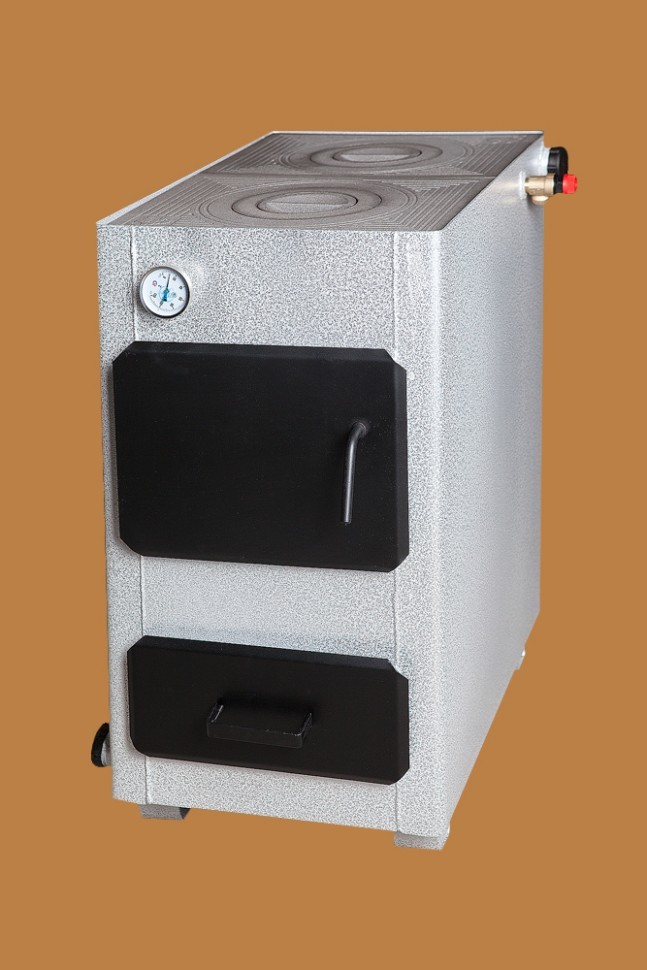

Дровяной котел.

Содержание

  • 1 Преимущества и недостатки

  • 2 Устройство дровяного котла

  • 3 Комбинированные котлы: система отопления дрова – электричество, дрова – газ

  • 4 Как создать длительное горение: дровяной котел своими руками

  • 5 Изготовление и порядок установки

Преимущества и недостатки

У отопления на дровах есть как плюсы, так и минусы.

Проанализировав все преимущества и недостатки котлов на дровах своими руками, можно решить, выгодно ли устанавливать такую систему.

Отзывы пользователей выделяют следующие плюсы таких систем:

  • экономичность;
  • простота в обслуживании и эксплуатации котла;
  • его долговечность.

Отопление дровами позволяет сэкономить средства не только на установку системы отопления, но и на расходах, связанных с эксплуатацией котла. Котлы для отопления дома, работающие на дровах, способны обеспечить теплом любое помещение в любое время. Например, в тех случаях, когда топить не требуется, достаточно выключить котел отопления на дровах. Кроме того, дровяные котлы для отопления дома незаменимы в тех случаях, когда в регионе нет либо работает с перебоями электроснабжение.

К его основным преимуществам можно отнести и компактность. Котлы отопления на дровах можно установить практически в любую комнату, не переживая, что может возникнуть пожар. Для этого достаточно создать хорошее основание под котел, после чего можно начинать эксплуатацию.

Схема дровяного котла.

У данного отопительного устройства есть и свои минусы. Главным недостатком является то, что требуется постоянная загрузка топлива в котел. Однако если сделать котел, который можно заправлять раз в день, то это не будет обременять.

Устройство дровяного котла

Если говорить об общей конструкции устройства, то наиболее простой котел представляет собой 2 цилиндра разного диаметра, которые помещены друг в друга. Во внутреннем находится топка, а во внешнем – бак для воды. Чтобы максимально облегчить сварочные работы, для сооружения котла берется труба большого диаметра.

Что касается форм и размеров котла твердотопливного длительного горения, то все будет зависеть от того, какие материалы будут в наличии. К примеру, в прямоугольную топку, которая изготавливается из прямоугольного листового металла, имеющего плотность 15 кг/м³, можно поместить цилиндрический водяной бак.

Процесс горения дров.

На самом деле количество возможных вариаций практически безгранично, именно поэтому такой отопительный агрегат и имеет положительные отзывы. Что касается непосредственно устройства котла длительного горения, то оно выглядит следующим образом:

  1. Камера сжигания – необходимо учитывать плотность металла камеры сгорания для регулирования теплоотдачи.
  2. Водяной теплообменник.
  3. Газифицирующая камера.
  4. Вентилятор.
  5. Канал подачи вторичного воздуха.
  6. Патрубок обратной подачи воды.
  7. Форсунка.
  8. Канал подачи воздуха.
  9. Верхняя дверца.
  10. Нижняя дверца.
  11. Дымоходный канал – плотность материала канала должна быть высокой.
  12. Дроссель дымохода.
  13. Датчик давления.
  14. Датчик температуры.
  15. Регулятор.
  16. Боров.

Дровяной водонагреватель должен быть собран исключительно из термостойкого материала, который по принципу своего действия выдерживает большие нагрузки температуры.

Система обвязки твердотопливного котла в двухэтажном доме.

Комбинированные котлы: система отопления дрова – электричество, дрова – газ

В связи с тем, что каждый отдельный вид обладает своими недостатками, с недавних пор начали создаваться комбинированные котлы отопления. Так, например, в современных домах стали ставить дровяные котлы отопления с газом. В них используются для отопления газ и дрова. Помимо этого существуют котлы, которые работают и на электричестве, параллельно с дровами. Их называют электро дровяные котлы, или универсальные котлы отопления. В таких агрегатах вместо дров теплоноситель можно нагреть, используя электричество.

Главным достоинством таких отопительных приборов является то, что они могут использовать 2 вида топлива, одновременно заменяя друг друга. Комбинированные котлы отопления можно устанавливать в домах, площадь которых не превышает 200 м².

Что касается электро-дровяных котлов, то единственное, что может ограничить их работу, – это мощность домашней электросети. Отзывы пользователей газовых дровяных котлов свидетельствуют о том, что их установка слегка усложнена, так как некоторые отдельные элементы требуют автономной работы и наличия терморегуляторов.

Котел газ-дрова.

Как создать длительное горение: дровяной котел своими руками

Как уже отмечалось, такие устройства требуют постоянной загрузки топлива. Для того чтобы решить эту проблему, были созданы специальные котлы длительного горения, которые называются пиролизными. Такой котел вполне можно изготовить своими руками. И, как свидетельствуют отзывы пользователей, подобные агрегаты могут проработать на одной загрузке в течение нескольких дней автономно.

Котел электричество-дрова.

Процесс работы такого агрегата довольно прост, топливо в камере сгорания сжигается при очень больших температурах, вследствие чего начинает выделяться пиролизный газ. Затем этот газ поступает в другую камеру сгорания, где он смешивается с воздухом, при этом происходит реакция с выделением большого количества тепла, которое и нагревает теплоноситель.

Чтобы собрать такой агрегат, понадобятся некоторые инструменты и материалы:

  1. Болгарка.
  2. Металлический уголок.
  3. Сварочный аппарат.
  4. Металлическая бочка объемом в 200 л.
  5. Речной или карьерный песок
  6. Колосниковая чугунная решетка.
  7. Лист стали толщиной более 5 мм.
  8. Арматура – плотность ее должна соответствовать нормам.
  9. Печные дроссельные заслонки.
  10. Водопроводные трубы различного диаметра.
  11. Дверцы для топочного и зольного бункера.
  12. Бак из оцинкованной или нержавеющей стали.

Изготовление и порядок установки

Последовательность работ сборки такого водонагревательного агрегата довольна проста:

Первоначально внутри бочки или трубы, выполняющей роль котла, привариваются специальные отрезки из прутьев арматуры. Они выполняют функцию опоры.

Арматуру устанавливают параллельно в горизонтальном положении на трех уровнях.

На 1 уровне располагается дно котла; 2 уровень располагается над дверцей поддувала. Что касается 3 уровня, то он находится на расстоянии 20 см от верха корпуса – трубы или бочки.

На следующем этапе устанавливается короб, который является одной из важнейших частей котла. Разделяется он на 2 части по горизонтали. Первая часть короба служит для загрузки топлива, а вторая – для сборки золы. Приваривается короб сбоку от агрегата в уже заранее прорезанное отверстие. Особенность такой установки заключается в том, что топить котел можно из другого помещения.

Поддувало выполняется в виде выдвижного ящика, это не потребует установки дополнительной дверцы. Также это позволит существенно облегчить очистку котла от различной грязи.

После этого внизу котла приваривается колосник и дно печи. Обязательным условием является то, что колосник должен располагаться на уровне с перегородкой короба.

На крышке котла вырезается отверстие под дымоход.

Бак для воды рекомендуется крепить к стене на высоте 20-30 см от верха котла.

Для безопасности печь ограждается специальным экраном, который защитит жильцов дома (в особенности детей) от излучения и случайных травм. Из-за того, что корпус печи сильно перегревается, возможны очень серьезные ожоги при контакте с печкой. Кроме того, экран добавляет эстетичности всей конструкции.
