ЭЛЕКТРОДНЫЕ ПАРОВЫЕ И ВОДОГРЕЙНЫЕ КОТЛЫ
ПАРОВЫЕ И ВОДОГРЕЙНЫЕ КОТЛЫ
Электротеплоснабжение является одной из форм централизованного теплоснабжения потребителей. Преимущества электроэнергии — простота конструктивного исполнения электроотопительных приборов, возможность точного поддержания температурного режима в отапливаемых помещениях и экономия в связи с этим первичных энергетических ресурсов у потребителя, более широкие возможности автоматизации процесса — позволяют при помощи электрических схем теплоснабжения реализовать и определенные преимущества, характерные для индивидуальных систем теплоснабжения, прежде всего их мобильность. Одним из элементов в схемах электротеплоснабжения являются электродные паровые и водогрейные котлы, работающие по принципу прямого преобразования электрической энергии в тепловую.
Котлы электродные паровые регулируемые предназначены для выработки насыщенного пара давлением до 0,6 МПа (6 кгс/см2) и применяются для отопления жилых и производственных помещений, а также для технологического пароснабжения сельскохозяйственных, промышленных и бытовых объектов. Условное обозначение котла: числитель — потребляемая электрическая мощность, кВт; знаменатель — номинальное напряжение питающей сети, кВ. Например, условное обозначение КЭПР-250/0,4 расшифровывается: котел электродный паровой регулируемый потребляемой мощностью 250 кВт, номинальным напряжением питающей сети 0,4 к В. 54
В паровом котле теплота, выделяющаяся при протекании электрического тока через воду, представляющую активное сопротивление, идет на ее нагрев и испарение. Электродные паровые котлы вырабатывают насыщенный пар. Конструкция электродного парового котла на напряжение 0,4 кВ показана на рис. 16.
В цилиндрическом корпусе котла установлена коаксиально цилиндрическая обечайка с двумя камерами — парогенерирующей 1 и вытесни — тельной 2. В парогенерирующей камере расположен пакет плоских электродов 3, на которые по токоведущим шпилькам через проходные изоляторы 4 в днище 5 подается напряжение 0,4 кВ трехфазной электрической сети. Вода, заполняющая межэлектродные пространства, образует активные электрические сопротивления, включенные по схеме «треугольник».
Крайние пластины пакета электродов изолируются снаружи диэлектрическими пластинами для исключения несимметричной нагрузки по фазам (перекоса). В случае питания котла водой с низким удельным сопротивлением система электродов выполняется из трех цилиндрических стержней (вариант А), а не из плоских.
Парогенерирующая и вытеснительная камеры сообщаются по воде в нижней части котла, по пару обе камеры связаны только через регулятор температуры РТ-40. Конструкция котла обеспечивает автоматическое регулирование в заданном режиме электрической мощности котла и, следовательно, его паропроизводительности.
Повышение давления пара в котле выше установки регулятора температуры связано с закрытием клапана регулятора, при этом перекрывается связь парогенерирующей камеры с паровым объемом вы — теснительной, что приводит к повышению давления в паровом объеме парогенерирующей камеры по сравнению с вытеснительной. Это влечет вытеснение котловой воды из парогенерирующей камеры в вытесни — тельную, снижению уровня в электродной системе и связанное с этим уменьшение электрической мощности котла и его паропроизводительности. При снижении давления ниже уставки регулятор температуры открывает связь камер по пару, из-за чего давление в них выравнивается, котловая вода перетекает в парогенерирующую камеру, увеличивая уровень погружения электродов, возвращая котел в заданный режим работы.
Ввод питательной воды осуществляется в вытеснительную камеру через поплавковый регулятор уровня 7, отбор пара производится через патрубок 8 в парогенерирующей камере. Поплавковый регулятор уровня 7 представляет сосуд, соединенный двумя патрубками и водяным пространством вытеснительной камеры электродного котла. В съемном днище регулятора имеются два патрубка для автоматической 9 и ручной 10 подпитки. Полый поплавок 11 через шток и кулису соединен с краном 12 на патрубке автоматической подпитки.

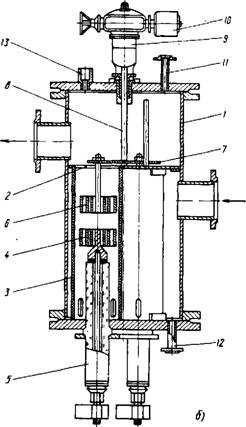

Рис. 16. Устройство электродного котла КЭПР-250/0,4: |
Hsl я
Г
Рис. 17. Включение электродного парового котла: А — в электрическую сеть; б — в систему питания водой; АВ — автоматический выключатель; ТТ — трансформатор тока; К — контактор; 1 — электромагнитный клапан; 2 — фильтр-отстойник; 3 — питательный насос; 4 — регулятор уровня |
При автоматической подпитке открыт клапан автоматической подпитки на питательном трубопроводе, клапан ручной подпитки закрыт, вода поступает в корпус регулятора уровня и через нижний патрубок в котел. Как только уровень воды в котле достигнет положения, превышающего верхний уровень затопления электродов на 100 мм, поплавок через шток с кулисой перекрывает кран 12, прекращая поступление воды в котел. Номинальный расход питательной воды регулятор уровня обеспечивает при полностью затопленных электродах. В случае выхода из строя поплавкового регулятора уровня временная работа котла возможна при ручном регулировании подачи воды через патрубок ручной подпитки 10.
1 — парогенерируюгцая камера; 2 — вытеснительная камера; 3 — пакет плоских электродов; 4 — проходные изоляторы; 5 — днище котла; 6 — регулятор температуры; 7 — регулятор уровня; 8 — патрубок отвода пара; 9 — патрубок автоматической подпитки котла; 10 — патрубок ручной подпитки котла; 11 — поплавок; 12 — кран; 13 — указатель уровня; 14 — электродный датчик предельного уровня; 15 — крышка котла; 16 — предохранительные клапаны; 17 — манометр; 18 — воздушник; 19 — дренажный патрубок; 20 — патрубок для продувки котла
Уровень воды в котле контролируется по указателю уровня 13. Котел оснащен защитой от перепитки, в которой электродный датчик уровня 14, установленный в крышке 15, дает сигнал соответствующему исполнительному механизму на прекращение подачи питательной воды при достижении предельного уровня воды в котле.
Защита котла от превышения давления осуществляется двумя предохранительными клапанами.
Электрическая схема включения котла (рис. 17, а) имеет автоматический выключатель, служащий для защиты от перегрузок и коротких замыканий; контактор для коммутации цепи подключения электродного котла; трансформаторы тока и амперметры, предназначенные для контроля токов нагрузки электродного котла; вольтметры для контроля напряжения питания.
Схема питания котла водой приведена на рис. 17,6.
Каждый котел имеет защиты, действующие на отключение его от электрической сети при одно — и междуфазных коротких замыканиях без выдержки времени и перегрузке по току на 15% от номинальной нагрузки.
В табл. 14 приведена техническая характеристика паровых электродных котлов на напряжение 0,4 кВ. Паровые котлы большой единичной мощности изготовляются на напряжение питающей сети выше 1000 В.
Таблица 14. Техническая характеристика электродных паровых котлов Марка котла Наименование
|
Примечание. Приведенные типоразмеры электродных паровых котлов не охватывают всей номенклатуры. |
Рис. 18. Схема электродного водогрейного регулируемого котла напряжением 0,4 кВ:
/ — корпус; 2 — пластинчатые электроды; 3 — проходные изоляторы; 4 — диэлектрические пластины (антиэлектроды) ; 5 — штурвал; 6 — шток; 7 — защитные пластины; 8 — вход воды; 9 — выход горячей воды: 10 — термореле; 11 — дренаж; 12 — заземление
Трехфазные электродные водогрейные котлы применяются для отопления и горячего водоснабжения крупных зданий и небольших поселков. Котлы на напряжение 0,4 кВ выполняются с пластинчатыми электродами, наиболее приемлемыми для воды с низкой удельной электропроводностью.
На рис. 18 приведено схематическое устройство электродного водогрейного регулируемого котла напряжением 0,4 кВ, мощностью 12—250 кВт. Внутри цилиндрического корпуса установлены электроды, напряжение к которым подается через проходные изоляторы, укрепленные на днище котла. Нагрев воды происходит при движении между плоскими электродными пластинами при протекании через нее электрического тока. Регулирование мощности осуществляется изменением протекающего через воду электрического тока при помощи диэлектрических пластин (антиэлектродов), собранных в пакет и входящих в зазоры между электродными пластинами.
Мощность электродных водогрейных котлов рассчитана на определенное удельное сопротивление воды при 20 ° С. При нагреве воды с удельным сопротивлением при 20 °С, отличающимся от расчетного, мощность котла будет определяться:
Р20расч «20
Где NH0M N — номинальная и фактическая мощность водогрейного котла, Вт; Р20расч ~ расчетное удельное сопротивление воды, Ом м; ^ — фактическое удельное сопротивление воды, Ом • м.
Электродные водогрейные котлы на напряжение 6—10 кВ изготовляются с цилиндрическими и кольцевыми электродами. Котлы с цилиндрическими электродами применяются при высоком удельном сопротивлении воды.
Цилиндрический корпус электродного водогрейного котла (рис. 19, а) имеет входной 2 и выходной 3 патрубки для воды. Крышка 5 и днище
Рис. 19. Устройство электродных водогрейных котлов на напряжение 6-10 кВ: а — с цилиндрическими электродами: 1 — корпус; 2 — входной патрубок; 3 — электрод; 8 — проходной изолятор; 9 — нулевой электрод; 10 — диафрагма; 11 — вой винт; 15 — кулачковая муфта; 16 — электропривод; 17 — воздушник; 18 — электродами: 1 — корпус; 2 — диафрагма; 3 — фторопластовая камера; 4 ~ фаз — 8 — ходовой винт; 9 — кулачковая муфта; 10 — электропривод; 11 — воздушник; |
6 в зависимости от диаметра корпуса и рабочего давления в котле выполняются либо плоскими, либо эллиптическими.
В днище устанавливаются вводы фазных электродов. Фазные электроды 7 представляют цилиндрические стержни определенных длины и диаметра, к которым подводится напряжение по токоведущим шпилькам
|
Выходной патрубок; 4 — опора; 5 — крышка корпуса; б — днище; 7 — фазный фторопластовая втулка; 12 — фторопластовый экран; 13 — крестовина; 14 — ходо — дренажный патрубок; 19 — штуцер для датчика температуры; 6-е кольцевыми ный электрод; 5 — проходной нэолятор; б — нулевой электрод; 7 — подвеска; 12 — дренажный патрубок; 13 — штуцер для датчика температуры
Изоляторами 8. Каждый фазный электрод коаксиально окружен нулевым электродом 9. Все нулевые электроды приварены к диафрагме 10, которая разделяет полость котла на две части между входным и выходным патрубками и направляет поток воды в кольцевые зазоры между фазными и нулевыми электродами, в которых происходит ее нагрев.
В нижней части нулевых электродов крепятся фторопластовые втулки II, служащие для равномерного распределения воды по фазам и для защиты от износа узлов уплотнения между фазным электродом и проходным изолятором.
Мощность котла регулируется вертикальным перемещением фторопластовых экранов 12, расположенных коаксиально относительно фазных и нулевых электродов, которые жестко закреплены на крестовине 13, связанной с электроприводом 16. Перемещение фторопластовых экранов относительно фазных электродов изменяет их активную площадь и, как следствие, мощность котла.
Котлы с кольцевыми электродами применяются для нагрева воды с низким удельным сопротивлением. Внутри котла (рис. 19,6) между днищем и диафрагмой 2 установлены три фторопластовые камеры 3 с отверстиями в нижней части для прохода воды в межэлектродное пространство. Размещенные в камерах фазные электроды выполнены из концентрических стальных колец, соединенных между собой сваркой. Нулевые электроды 6, расположенные над фазными, выполнены аналогично фазным. Нулевые электроды закреплены жестко на подвеске 7, связанной с электроприводом 10. Регулирование мощности осуществляется электроприводом за счет изменения расстояния между фазным и нулевым электродами. Минимальный зазор между электродами устанавливается расчетом.
На каждом этапе установки твердотопливного котла в систему отопления частного дома для эффективной и безопасной эксплуатации системы отопления необходимо обеспечить выполнение технических требований для каждого вида установленного оборудования.
Повышение эффективности систем отопления входит в список первоочередных задач в стране, где больше полугода длится зима. С этой целью часто используется различное теплообменное оборудование.
Парогенератор Genel – это устройство, которое предназначено для производства влажного и сухого пара в сфере обслуживания и для использования в производственных процессах. Прежде чем приобрести данное оборудование необходимо обратить внимание на …
msd.com.ua
A | B | C | |
| 1 | Наименование товара (обязательно) | Цена (обязательно) | Примечание |
| 2 | Котел электродный паровой КЭП-1 | 259600 | Паровые котлы серии КЭП являются электродными котлами, производящими насыщенный пар с максимальной температурой до 160 градусов. Паропроизводительность, кг/ч – 320 Установленная мощность, кВт – 250 Давление пара 4…6 кг/см2 (0,4…0,6 МПа) Полная автоматизация рабочих процессов гарантирует надежную и безопасную работу электрокотлов. |
| 3 | Котел электродный паровой КЭП-2 | 250160 | Паровые котлы серии КЭП являются электродными котлами, производящими насыщенный пар с максимальной температурой до 160 градусов. Паропроизводительность, кг/ч – 210 Установленная мощность, кВт – 160 Давление пара 4…6 кг/см2 (0,4…0,6 МПа) Полная автоматизация рабочих процессов гарантирует надежную и безопасную работу электрокотлов. |
| 4 | Котел электродный паровой КЭП-3 | 243080 | Паровые котлы серии КЭП являются электродными котлами, производящими насыщенный пар с максимальной температурой до 160 градусов. Паропроизводительность, кг/ч – 130 Установленная мощность, кВт – 100 Давление пара 4…6 кг/см2 (0,4…0,6 МПа) Полная автоматизация рабочих процессов гарантирует надежную и безопасную работу электрокотлов. |
| 5 | Котел электрический паровой КЭП-250/0,4 | 259600 | Паропроизводительность, кг/час — 320 Максимальная мощность, кВт — 250 Состав и комплектность. Блок электрокотла – 1 шт. Бак для воды – 1 шт. Шкаф управления – 1 шт. Насос центробежный – 1 шт. |
| 6 | Котел электрический паровой КЭП-160/0,4 | 250160 | Паропроизводительность, кг/час — 210 Максимальная мощность, кВт — 160 Состав и комплектность. Блок электрокотла – 1 шт. Бак для воды – 1 шт. Шкаф управления – 1 шт. Насос центробежный – 1 шт. |
| 7 | Котел электрический паровой КЭП-100/0,4 | 243080 | Паропроизводительность, кг/час — 130 Максимальная мощность, кВт — 100 Состав и комплектность. Блок электрокотла – 1 шт. Бак для воды – 1 шт. Шкаф управления – 1 шт. Насос центробежный – 1 шт. |
www.eti.su
Котел электрический паровой КЭП-300 (450 кг/ч)
Данная информация принадлежитпредприятию, использование сторонними
организациями в целях рекламы по согласованию
с собственником!
Как специализированное предприятие по производству и поставке котельного и котельно-вспомогательного оборудования, наше предприятие предлагает изготовить и поставить надежную эффективную в эксплуатации электрическую паровую установку, в комплект которой входит электродный паровой электрокотел КЭП-300, водяной бак для подитачной воды и силовой щит с встроенной автоматизированной системой управления нагрузки (КИПиА). Паровые электрические котлы серии КЭП просты в эксплуатации и ремонта пригодны, эффективны в работе так как являются парогенератором прямого действия с КПД-98%. Паровые электродные электрокотлы серии КЭП не подлежат регистрации в органах Ростехнадзора.
Также мы предлагаем провести комплекс работ по следующим направлениям:
• проектирование котельной, как стационарной так и МКУ,• монтажные, наладочные и пускорежимноналадочные работы.
Подать заявку: для приобретения электрического паровога котла КЭП-300, от Вас потребуется отправить в наш адрес заявку, где обязательно указать:
• реквизиты предприятия;
• контактное лицо, должность;
• телефоны/факс для обратной связи;
• электронную почту предприятия (e-mail:).
Для расчёта стоимости доставки — указать место назначения.
Декларация ТС ТР (EAC)
Консультация специалиста: 8-905-985-15-15
Многоканальный: 8 (3854) 30-69-90
Телефон/факс: 8 (3854) 44-86-49
e-mail:[email protected]
• Комплектность поставки КЭП-300:
Водяной бак Котел КЭП-300 Силовой шкаф
управления
• Область применения:
Паровой электрический котел КЭП-300 предназначен для получения насыщенного технологического пара обьмо до 450 кг. и температурой до 160⁰С (расчетное, до 200 ⁰С), для предприятий где технологией предусмотрено применение насыщенного пара. При работе электрокотла КЭП-300 совместно с бойлером можно получать горячую воду необходимую для отопления и бытовых нужд.
• Устройство и принцип работы:
Конструктивно паровой электродный электрокотел КЭП-300 представляет собой сосуд цилиндрической формы, с плоскими донышкам, «верхняя части» соединена между собой болтовым фланцам и крышкой «нижняя часть» вварное, тем самым являя собой нижнюю водогрейную парогенерирущую часть (уровень воды в котле задается автоматикой по контролю уровня) и верхнюю паровую камеру. Внутри сосуда расположен блок фазных электродов. По токоведущим шпилькам через проходные изоляторы (керамика) к электродам подводится трехфазной напряжение электрической сети 380 В 50 Гц.
Паровой электрический котел КЭП-300 предназначен для получения насыщенного технологического пара температурой до 160⁰С, для предприятий где технологией предусмотрено применение насыщенного пара.
При работе парового электрокотла КЭП-300 совместно с бойлером можно получать горячую воду необходимую для отопления и бытовых нужд.
Полная автоматизация парового электрического котла КЭП-300 гарантирует надежную и безопасную работу. Предусмотренная автоматическая продувка электрокотле КЭП-300, обеспечивает постоянное солесодержание, что способствует стабильному получению качественного насыщенного пара.
Преимущества электрокотлов серии КЭП перед другими источниками пара:
— КПД парового электродного электрокотла КЭП-300 гораздо выше, чем КПД котлов с другими видами топлива и достигает до 98% от затраченной энергии;
— благодаря малому водяному объему и высокому КПД паровой электрокотел КЭП-300 быстро запускается и выходит на рабочий режим, в течении 15-20 минут;
— вследствие своей конструкции, электродные электрокотел паровой КЭП-300 удобен и прост в обслуживании;
— паровой электрокотел КЭП-300 полностью автоматизирован и не требуют постоянного присутствия оператора, один оператор может обслуживать до 7 эл. котлов одновременно;
— паровой электрический котел КЭП-300 имеют максимальную высоту 1700 мм и может устанавливаться в помещениях с типовой высотой потолка 2500-2700 мм, он не требуют отдельного помещения и может устанавливаться непосредственно около устройств, употребляющих насыщенный пар;
— паровой электркотел КЭП-300 может работать при давлении питающей магистрали холодной воды 0,2-0,3 кгс/кв.см, так как он комплектуется насосам типа PQ-80.
• Технические характеристики:
| Параметры | КЭП-300 |
Максимальная мощность, кВт | 300 |
| Паропроизводительность, кг/час | 400 |
| Температура насыщенного пара, °С (расчетное, до 200°С) | 160 |
| Рабочее давление, кгс/см2 (мПа), (расчетное, 10 кгс/см2) | 6,0 (0,6) |
| Напряжение сети трехфазного тока (50 Гц, +10%, -15%) | 380 |
| Плавное регулирование мощности, % | 25-100 |
| КПД (%) | 98 |
| Габариты блока парогенератора, мм | 700х900х1700 |
| Габариты шкафа управления, мм | 400х650х1900 |
| Габариты бака солевой водоподготовки | 1000х650х1000 |
| Масса блока парогенератора, кг | 220 |
| Масса шкафа управления, мм | 120 |
| Масса бака солевой водоподготовки, мм | 20 |
Срок службы до списания — 10 лет.
biek.ru
электрический водогрейный котел, электрокотельная, парогенератор электрический, индукционный котел отопления, электрокотел, электродный водогрейный котел, электропарогенератор, электрическая котельная, электрический паровой котел, электроотопительный
OOO «Промышленная компания» создана в 2002 году. Основными направлениями деятельности являются: изготовление и поставка электрокотельных модульных автоматизированных МЭК, электрических водогрейных котлов КЭВ, парогенераторов электрических КЭП. Компания осуществляет надежную и своевременную поставку качественного оборудования в любой регион России, а также занимается внешнеэкономической деятельностью.
Электрокотельная модульная блочная – электрическая котельная мобильная.
Электрокотельные модульные блочные предназначены для теплоснабжения жилых общественных и промышленных зданий, а также для обеспечения горячей водой с температурой до 95 С (макс 120) и паром технологических процессов в промышленности, коммунальном хозяйстве и с/х.
Теплопроизводительность: от 0,086 Гкал/час
Паропроизводительность: от 100 кг/час
Скачать техническое описание: электрокотельные
Электрический водогрейный котел КЭВ электрокотел отопления.
Котлы электрические водогрейные КЭВ предназначены для применения в системах отопления с принудительной циркуляцией и системах горячего водоснабжения.
Теплопроизводительность, Гкал/час – от 0,086
Максимальная мощность, кВт – от 100
Скачать техническое описание: электрические водогрейные котлы
Парогенератор электрический КЭП электропарогенератор.
Электрические парогенераторы являются электродными, производящими насыщенный пар с рабочей температурой 160 С, расчетной 200 С.
Паропроизводительность, кг/ч – от 100
Установленная мощность, кВт – от 75
Скачать техническое описание: парогенераторы электрические
Индукционный котел отопления ИК нагреватель.
Котел индукционный применяется в автономных системах отопления, горячего водоснабжения и технологических процессах, в которых необходим нагрев теплоносителя.
Теплопроизводительность, Гкал/час – от 0,008
Электрическая мощность, кВт – от 10
Скачать техническое описание: индукционные котлы
Противонакипное устройство АНУ антинакипная установка.
Установка антинакипной электрообработки воды АНУ предназначена для предотвращения накипеобразования в водогрейных теплогенераторах.
Номинальная производительность, от 35 м3/час до 200 м3/час
Скачать техническое описание: противонакипные устройства
Электрический водонагревательный котел КЭВ применяется в системах отопления с принудительной циркуляцией и системах горячего водоснабжения жилых и общественных зданий.
Электрическая мощность от 100 до 1000 кВт
Теплопроизводительность от 0,086 до 0,86 Гкал/час
Скачать техническое описание: электрические водонагревательные котлы
Электрический паровой котел КЭП предназначен для централизованного обеспечения технологическим паром предприятий промышленности.
Вырабатывает насыщенный пар с рабочей температурой 160 градусов, расчетной 200 С.
Производительность от 100 до 1000 кг пара/час
Электрическая мощность от 75 до 770 кВт
Скачать техническое описание: электрические паровые котлы
ООО «Промышленная компания»
тел. +7 (385) 436-79-83, моб. +7-923-643-2505
факс +7 (385) 436-37-41, моб. +7-905-083-5056
E-mail: [email protected]
ICQ: 455655408
Сайт: www.prom22.ru
Продукция:
электрические водогрейные котлы,
электрический водогрейный котел КЭВ-400/0,4 электрокотел отопления,
водогрейный котел электрический КЭВ-200/0,4 электрокотел отопления,
электрический котел водогрейный КЭВ-300/0,4 электрокотел отопления,
котел электрический электродный КЭВ-500/0,4,
электрический электродный котел КЭВ-350/0,4,
электрический котел электродный КЭВ-150/0,4,
котел электрический водогрейный КЭВ-250/0,4 электроводогрейный,
водогрейный котел электрический КЭВ-160/0,4 электроводогрейный,
котел водогрейный электрический КЭВ-100/0,4 электроводогрейный,
котел водогрейный электрический КЭВ-1000/0,4,
парогенераторы электрические,
парогенератор электрический электродный КЭП-100,
электрический парогенератор,
парогенератор электрический,
электрический парогенератор электродный КЭП-150,
электропарогенератор промышленный КЭП-385,
электро парогенератор КЭП-270,
электродный парогенератор КЭП-230,
парогенератор электрический промышленный КЭП-190,
промышленный парогенератор электрический КЭП-115,
промышленный электрический парогенератор КЭП-75,
парогенератор электродный КЭП-400,
электрический промышленный парогенератор КЭП-350,
электропарогенератор электродный КЭП-200,
электрический электродный парогенератор КЭП-300,
парогенератор промышленный электрический КЭП-250,
электрический парогенератор промышленный КЭП-160,
электропарогенератор,
электрокотельные,
электрическая котельная автономная автоматизированная,
электрокотельная модульная блочная,
котельная электрическая транспортабельная установка блочно-модульная,
электрокотельная модульная блочная,
электрокотельная промышленная,
электрокотельная модульная МЭК-200,
блочная электрокотельная МЭК-320,
модульная электрокотельная МЭК-500,
электрокотельная блочная МЭК-800,
промышленная электрокотельная МЭК-1000,
автоматизированная котельная МЭК-1200,
электрическая котельная установка МЭК-1600,
автономная котельная электрическая МЭК-2000,
транспортабельная котельная электрическая МЭК-2400,
электрокотельная водогрейная,
электрическая котельная водогрейная,
электрокотельная паровая,
электрическая котельная паровая,
электродные водогрейные котлы,
электродный водогрейный котел КЭВ-400 электрокотел отопительный,
водогрейный котел электродный КЭВ-300 электрокотел отопительный,
электродный котел водогрейный КЭВ-200 электроводогрейный,
электроводогрейный котел КЭВ-500,
котел электроводогрейный КЭВ-350,
электро водогрейный котел КЭВ-150,
котел электродный водогрейный КЭВ-250 электрокотел отопления,
котел водогрейный электродный КЭВ-160 электрокотел отопления,
котел водогрейный электродный КЭВ-1000,
водогрейный электродный котел КЭВ-100 электрокотел отопительный,
электрические водонагревательные котлы,
водонагревательный электрический котел КЭВ-100,
электрический водонагревательный котел КЭВ-160,
котел водонагревательный электрический КЭВ-250,
котел электрический водонагревательный КЭВ-400,
водонагревательный котел электрический КЭВ-300,
электрический котел водонагревательный КЭВ-200,
электроотопительный котел КЭВ-500,
электро отопительный котел КЭВ-350,
котел электроотопительный КЭВ-150,
электрические паровые котлы,
котел паровой электрический КЭП-300,
электрический паровой котел КЭП-200,
электрический котел паровой КЭП-350,
парообразователь,
котел электрический паровой КЭП-250,
паровой электрический коте КЭП-160,
паровой котел электрический КЭП-100,
электродные паровые котлы,
котел электродный паровой КЭП-100,
котел паровой электродный КЭП-160,
электродный паровой котел КЭП-250,
паровой электродный котел КЭП-300,
электродный котел паровой КЭП-200,
паровой котел электродный КЭП-350,
парогенераторная установка КЭП-400,
противонакипные устройства,
антинакипные установки АНУ электрообработки воды,
установка антинакипной электрообработки воды,
противонакипное устройство АНУ-160,
противонакипная установка АНУ-200,
антинакипное устройство АНУ-70 электрообработки воды,
антинакипная установка АНУ-35 электрообработки воды,
yvision.kz
Электрические парогенераторы — МВВБ
Электрические парогенераторы — надежный и быстрый способ получения пара. Пар широко применяется в легкой промышленности и сельском хозяйстве, при производстве железобетона, при изготовлении хлебобулочных изделий и во многих других отраслях промышленности. Пар получается путем нагревания воды с использованием электрической энергии. В электрических парогенераторах используют электрические нагревательные элементы — тэны. Такие парогенераторы называются «Тэновые парогенераторы». Электрические парогенераторы другого типа пропускают ток непосредственно через воду, при этом вода нагревается и превращается в пар. Для пропускания тока, в воду опускаются два электрода под напряжением. Такие парогенераторы называются «Электродные парогенераторы».
Характеристики электрических парогенераторов
Основная характеристика любого электрического парогенератора это паровая мощность. Мощность (паропроизводительность) измеряется в килограммах пара, вырабатываемых парогенератором за час. Другие не менее важные характеристики электропарогенератора — это давление и температура вырабатываемого пара. Наиболее часто в производстве используется «Насыщенный пар». Для насыщенного пара существует строгая зависимость между температурой и давлением. Чем выше требуется температура — тем выше нужно создать давление при его производстве. И соответственно чем выше требуется давление — тем сильнее нужно нагреть пар.
Особенности электрических парогенераторов
При одинаковых основных характеристиках разные электропарогенераторы имеют свои особенности, которые необходимо учитывать при приобретении оборудования и проектировании котельных. При работе электродных парогенераторов происходит постепенное растворение электродов и как следствие периодическая их замена. При работе обычных тэновых парогенераторов на нагревательных элементах образуется накипь. В наших электропарогенераторах используются самоочищающиеся тэны специального исполнения, в которых тэны очищаются в процессе своей работы. Производительность электродных парогенераторов можно регулировать плавно, в то время как мощность тэновых парогенераторов можно изменять ступенчато. Если электропроводность поступающей воды в электродном парогенераторе недостаточна, то потребуется установить устройство, которое добавляет специальные добавки в воду для увеличения электропроводности воды.
Устройство и принцип работы парогенератора
Электропарогенератор состоит из щита управления и набора испарительных цилиндров, смонтированных на металлической раме. В конструкции парогенератора предусматривается несколько систем регулирования, комплексная работа которых позволяет работать электрическим парогенераторам в автоматическом режиме.
1. Система подпитки. Подпитка регулируется электромагнитным клапаном, работой которого управляют реле тока и датчик уровня.
Если рабочий ток достигает установки токового реле, то электромагнитный клапан закрывается. Если уровень воды достигает датчика уровня, то электромагнитный клапан закрывается.
2. Система поддержания давления. При достижении установленного давления на реле, последнее отключает ток,
а при понижении давления ниже установленного, снова включает ток.
3. Механическая защита от превышения давления. Осуществляется предохранительным клапаном.
4. Солевая продувка. Работает непрерывно, расход продувочной воды регулируется игольчатым клапаном. Система регулирует содержание солей в воде.
5. Иловая продувка(продувка по шламу). Осуществляется вручную открытием запорного вентиля, расположенного в днище испарительного цилиндра.
Применения парогенераторов
Пар созданный электрическим парогенератором используется на производстве для переноса тепловой энергии. Когда пар отдает тепло по месту назначения, он превращается в горячую воду. Эта вода называется «Конденсатом». Конденсат в ряде случаев можно собрать и повторно использовать для получения пара. В случае повторного использования горячего конденсата требуется высокотемпературный вариант насоса для подачи воды в электрический парогенератор. Вода в электрический парогенератор подается под давлением. Для этого используют давление в питающей водопроводной сети, а при отсутствии давления в сети используют дополнительный питательный насос.
Особые варианты исполнения электрических парогенераторов
Существуют специально разработанные электрические парогенераторы замкнутого цикла, которые предназначены для работы на «рубашку» или на «теплообменник», а используемый пар называется «Глухим». Такой парогенератор соединен с теплообменником таким образом, что они составляют единый объем. Схема работы приведена на Рис. №2. Пар из парогенератора подается в теплообменник, там он конденсируется выделяя тепло, а затем самотеком возвращается в испарительный цилиндр. Насосное оборудование при использовании такого парогенератора замкнутого цикла не требуется. Требуется совсем немного воды для работы электрического парогенератора замкнутого цикла и в химводоподготовке нет необходимости.
Модификации электропарогенераторов
1. Существуют варианты исполнения электрических парогенераторов из нержавеющей стали марки 10Х1810Т. Это дороже, но бывает необходимо для получения чистого пара
с минимальными химическими примесями, например при производстве химикатов или лекарственных препаратов.
2. Электрические
парогенераторы сверхвысокого давления
могут быть изготовлены для получения пара с температурой пара до 600 гр.С и давлением пара до 100 атмосфер.
Для получения такой высокой температуры на выходе парогенератора устанавливается электрический пароперегреватель.
3. Иногда для сохранения технологических параметров требуется очень точно поддерживать температуру пара.
Для этого электрический парогенератор оснащается специальным регулятором, который может удерживать температуру пара ±1 гр. от установленной.
Регистрация электрических парогенераторов в органах Ростехнадзора.
Электрические парогенераторы конструируются таким образом, чтобы внутренний объем не превышает 25 литров и внутренний диаметр цилиндров не превышает 150 мм. Электрические парогенераторы такой конструкции не подлежат регистрации в органах Ростехнадзораю.
Выбор электрического парогенератора
Здесь Вы можете самостоятельно подобрать себе электрический парогенератор или мы можем проконсультировать Вас по телефону: 8(926)-521-47-50 или по электронной почте: [email protected]. Мы также можем оказать Вам помощь в проектировании теплового пункта, паровой котельной и в получении разрешительных документов. Наши специалисты готовы оказать помощь по монтажу и пусконаладке или выполнить полный комплекс работ «Под ключ».
mvvb.ru
Паровые котлы: конструкция и другие параметры
Спецпредложение! Отопительное оборудование со скидками до 50%.
Есть в наличии весь модельный ряд Vaillant, Viessmann,
Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.
Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).
E-mail: [email protected]
Сегодня деятельность человека развивается бешеными темпами, растет и развивается промышленность, различные виды хозяйства, строится жилье. Все это требует не только специализированного оборудования и навыков и умений, но и создания определенных условий для нормальной деятельности и развития.
Одним из таких условий является поддержание определенной температуры. Оптимальным вариантом для решения таких потребностей являются паровые котлы отопления и их великое множество. Что же это такое? Какими они бывают, чем отличаются и на каком из них остановить свой выбор? Давайте посмотрим.
Что такое паровой котел
На самом деле конструкция и принцип действия данных котлов не так сложны. Это устройство представляет собой определенную систему способную производить насыщенный пар. Происходит это благодаря высокой температуре создаваемой или нагреванием тенов или за счет сгорания всевозможного топлива. При этом температура воды повышается и высвобождается пар, который и нужен для отопления или приведения в действие промышленного оборудования. Струя пара способна приводить в движение определенные предметы или устройства.
Конструкция

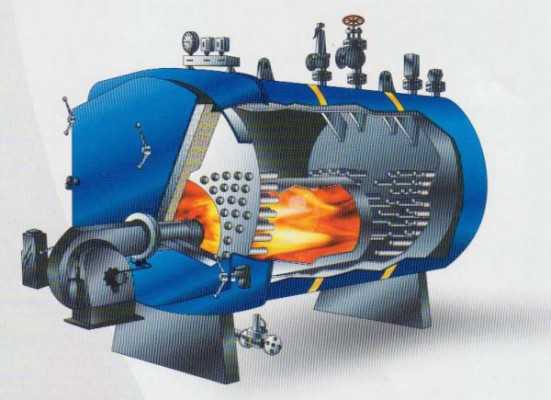

Схема устройства парового котла
Конструкция такого котла – это система труб и сосудов, сообщающихся между собой и замыкающаяся на резервуаре. Котлы могут быть не большими и предназначаться для обогрева жилых помещений они способны давать 20 кг/час пара, а могут быть и крупными, используемыми на производстве или на электростанциях, они способны производить до 4500 тонн пара в час.
Применение и преимущество данного типа котлов
На сегодняшний день применение паровых котлов, как в быту, так и на производстве считается одним из самых не дорогих и безопасных вариантов. Преимущество такого оборудования в том, что оно способно генерировать энергию из абсолютно любого источника тепла и превращать его в механическую силу, в то время как двигатель внутреннего сгорания, к примеру, способен работать исключительно на одном виде топлива. Паровозы и пароходы на много легче своих дизельных собратьев, а это достаточно важно с экономической точки зрения.
Благодаря паровым котлам на производстве можно значительно улучшить качество и количество выполняемой работы, оптимизируя множество процессов, при не больших денежных затратах.
Какими бывают паровые котлы
Отопительное оборудование подразделяется по таким признакам:
- метод передвижения пара;
- циркуляция пароводяной смеси;
- способ перемещения конденсата;
По типу циркуляции делятся:
- Водотрубные – их конструкция такова, что вода в них перемещается по трубам, нагреваемым за пределами аппарата. Дымовой канал находится прямо в самом барабане, в котором установлен теплонагреватель. Эти котлы имеют простую конструкцию, но финансово более затратные, ибо нуждаются в топливе высокого качества.
- Жаротрубные – их работа основана на передвижении смесей в результате перепада плотности.
Также они бывают
- Замкнутые – работают при температуре не выше 115˚С . Такие котлы не нуждаются в постоянном присутствии оператора. Могут быть одно- или двух контурными.
- Разомкнутые – они же прямоточные паровые котлы. Такие устройства требуют оснащения насосом, он периодически перекачивает не преобразованную в пар воду из резервуара в установку. Также могут иметь один или два контура, в зависимости от потребностей.
Классификация паровых котлов
- Энергетические – производят пар для паровых турбин;
- Промышленные – производят пар для работы разнообразной техники. Еще их называют промышленными парогенераторами;
- Утилизаторы – вырабатывают горячую воду или пар, беря за источник тепла горячие газы, возникающие при различных технологических процессах.
Эксплуатация котлов
В воде содержатся минеральные соли, они будут откладываться в трубах паровых котлов. Из-за этого теплопередача значительно снижается, это снижает КПД и со временем может стать причиной поломки. Потому важна подготовка воды для оборудования.
Как правило, проблема решаема добавлением в воду химических веществ снижающих уровень минеральных солей и установкой фильтров. Также воду желательно освободить от содержащегося в ней кислорода иначе трубы могут ржаветь. Периодическая проверка состояния оборудования и своевременная очистка и ремонт по необходимости, значительно увеличат и сроки службы парового котла и качество его работы.
Что нужно знать при выборе котла
Паровые котлы используются повсеместно. Им найдется применение и в пищевой и в легкой промышленности, ну и конечно же для обогрева жилых домов. Потому важно подобрать именно ту установку, которая отвечает вашим требованиям и будет для вас экономически выгодной.
Спектр рыночных предложений парового оборудования сегодня огромен, установки предлагаются как отечественные, так и заграничного производства. Все они совершенно разные и по типу работы и по характеристикам и по цене. Как не потеряться во всех этих предложениях и приобрести именно то что оптимально подойдет вам? К выбору нужно подойти очень серьезно.
Выбрать, конечно же, нужно ориентируясь на собственные потребности. Одними из самых важных характеристик выступают производительность и мощность установки, а также ее тип и функциональность. Следует помнить, что от мощности будет зависеть КПД паровых котлов, в среднем потребляемая мощность варьирует в пределах 100-1200 кВт. Производительность важна более для оборудования, используемого в производственных целях. Также учтите и тепловой баланс котла.
По типу паровые установки можно разделить на:
Автономные — как правило, устанавливают на улице. В обслуживании достаточно просты и надежны.
Тэновые — отлично подходят как для размещения в производственных помещениях, так и на улице. По функциональности такие котлы достаточно производительны, просты в обслуживании, удобны и надежны в использовании.
Электродные — котлы также надежны и просты в применении, но требуют больших расходов энергии. Этот фактор следует учитывать в случае, если вы хотите приобрести котел для судна.
Рынок также представляет сегодня оборудование и для использования в пищевой промышленности, это варочный котел с паровой рубашкой.
Производительность паровых котлов напрямую связана с температурным коэффициентом, давления пара на выходе (МПа) и количеством вырабатываемого пара (кг/час).
Нельзя оставить без внимания и еще один фактор – вид топлива. Он достаточно важен, котлы могут использовать совершенно разные виды топлива, хотя большинство из них работает на традиционном для всей технике – угле. Хотя в последнее время растет тенденция использования вместо угля природного газа, он не дорог и его продукты горения менее загрязняют оборудование и окружающую среду. Но вы должны ориентироваться на свои потребности и возможности. Возможно, для вас наиболее подходящим вариантом станет отработанное масло или дизельное топливо.
Решившись на приобретения парового котла нужно учитывать не только его параметры, а и всю систему в целом.
Обратите внимание на трубы, вернее на тот материал из которого они изготовлены, а они могут быть:
- Нержавеющие – они устойчивы к коррозии и очень надежны и прочны, монтируются на резьбе, но очень дороги.
- Медные – им не страшны не высокие температуры, ни давление. Они самые надежные и долговечные, но цена на них высока из-за стоимости самого материала.
- Стальные – для их монтажа потребуются сварочные работы и они не устойчивы к коррозии, хотя так же обладают хорошей прочностью.
Одними из самых популярных и хорошо себя зарекомендовавших являются парогенераторы электронного типа. Их производительность варьирует в пределах 30 – 200 кг/час. Такое оборудование не требует для установки никаких разрешительных документов, это может существенно сэкономить ваше время и деньги. Они отлично подходят для частных лиц и из них можно выбрать котел с производительностью 4-18 кг/час, работающий на газу.
Неплохо зарекомендовали себя котлы низкого давления с производительностью до 370 кг/час, работать они могут на самом различном топливе.
Если вам требуется оборудования с высоким давлением до 8 атмосфер, остановите свой выбор на котлах высокого давления марок МЗК-7АГ, они производят до 2500 кг пара.
Видео по теме
Заключение
Выбор предлагаемого оборудования очень велик. Главное для вас четко определить, что конкретно вам необходимо и как вы планируете использовать ту или иную установку. Конечно же, при покупке парового котла будет неплохо обратится за консультацией к специалисту. Он поможет вам в вашем выборе, подскажет, на что вам ориентироваться в первую очередь с учетом ваших пожеланий и финансовых возможностей.
Загрузка…
1pokotlam.ru
Пищеварочные электрические котлы – особенности, принцип работы и различия
На крупных предприятиях общепита приготовление бульонов, горячих напитков и каш, а также обычное кипячение воды подразумевает определенные трудности. Большой объем пищи на обычных плитах приготовить достаточно сложно. Кипящая жидкость парит, от кастрюль исходит жар, вода выкипает, а окончательного приготовления блюда приходится ждать достаточно долго. Для облегчения и убыстрения процесса используют пищеварочные электрические котлы, либо газовое или паровое оборудование. Такие печи максимально безопасны для персонала и могут работать как самостоятельная единица или как один из участков технологической линии.

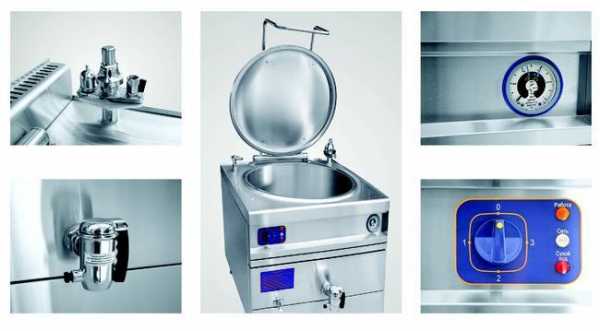

Котлы пищеварочные КПЭ и КПЭМ
Буквенная индексация пищеварочного котла обозначает источник тепла, на котором работает оборудование. В маркировке электрокотлов присутствует буква «Э». Цифровое же обозначение говорит о номинальном объеме варочной чаши, который может составлять от 60 до 500 литров.Пищеварочные котлы относятся к профессиональному оборудованию. Их выбор во многом зависит от производительности, необходимой для того или иного предприятия.
Производственное электрооборудование может быть:
- стационарным или опрокидываемым;
- с миксером или без него;
- с одним или двумя емкостями;
- с программным или ручным управлением;
- с мотором-редуктором или механическим приводом;
- с непосредственным обогревом или косвенным.

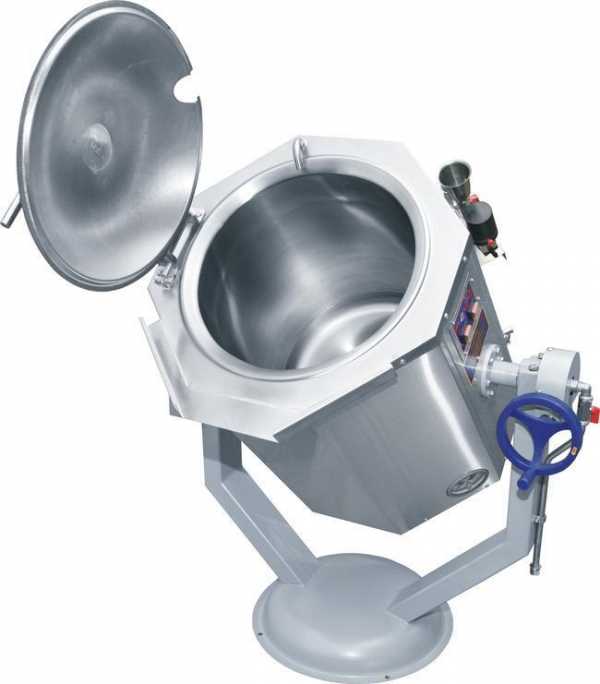

Стационарные котлы имеют специальные краны, через которые сливается содержимое варочной чаши. Опрокидывающийся котел для извлечения готового блюда наклоняется при помощи механического или электрического привода.
Стоит отметить, что стационарные котлы не предназначены для приготовления джемов или повидла. Поэтому для кондитерских цехов более подходящим будет опрокидываемое оборудование.

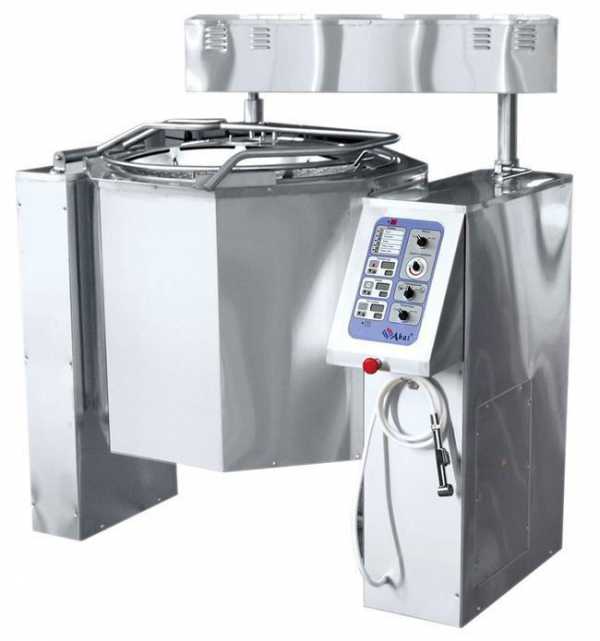

Миксеры, в зависимости от модели котла, могут иметь от одной до нескольких скоростей. А программное обеспечение, полностью автоматизирующее процесс приготовления блюд, устанавливается на более дорогостоящие модели.
Отличием косвенного от непосредственного обогрева котла является более равномерное распределение тепловой энергии. Приготавливаемое блюдо, в этом случае, не пригорает и не прилипает к внутренним стенкам.

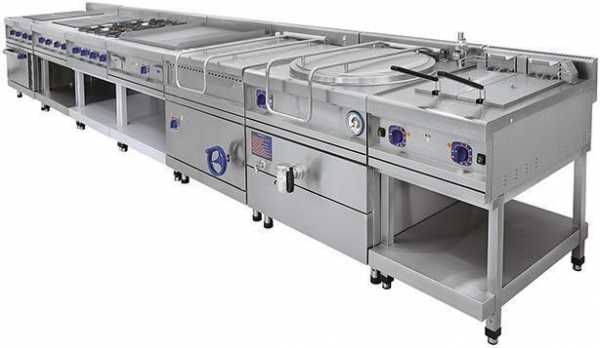

Пищеварочные электрокотлы могут комплектоваться дополнительным оборудованием, например, пароварочным модулем, называемым мантоварка. С его помощью готовят диетические блюда: паровые котлеты, мясо, рыбу и овощи.
Электрокотел предназначен не только для приготовления пищи и кипячения воды, он способен сохранять температуру готового блюда вплоть до его раздачи, что немаловажно.
Оборудование емкостью 60 и 100 литров предназначается для небольших и средних предприятий общественного питания. Электрокотлы большего объема используют на крупных предприятиях. Как правило, они подключаются к сети 380В, но некоторые модели выпускают с возможностью работы от 220В.
Различия пищеварочных котлов по источнику обогрева
Пищеварочные котлы отличаются по форме, габаритам, весу, потребляемой мощности (электрооборудование) и, конечно же, по источнику обогрева. Но, несмотря на разнообразие моделей, определяющим фактором при выборе становится то, что пищеварочный котел должен иметь оптимальные показатели цена – качество. От этого во многом зависит эффективность его работы.
Электрические котлы удобны, но не экономичны из-за высокой стоимости электроэнергии.
Паровой пищеварочный котел работает и обогревает приготавливаемую пищу за счет внешнего парогенератора, так как встроенная установка в конструкции оборудования отсутствует. Для регулирования количества поступающего пара устанавливается парозапорный клапан.
Пищеварочные паровые котлы считаются высокоэффективными и экономичными за счет высокой теплоотдачи пара.
Газовые котлы экономичнее электрических аналогов, но если вблизи нет газопроводных сетей, то вариант использования подобного оборудования отпадает сам собой.
Принцип работы пищеварочного оборудования
Электрические котлы предназначены для работы в двух режимах:
- кипячение;
- варка.
Кипячение производится по методу «пароводяной рубашки». В этом случае при отсутствии в емкости воды или другой жидкости автомат отключает функцию нагрева.
При работе в режиме «варки» определяется временной промежуток, в течение которого продукты доходят до состояния готовности. За данный процесс отвечают таймеры, а отключение электрокотла происходит в автоматическом или ручном режиме, в зависимости от модели пищеварочного оборудования. Также устанавливается температурный режим, необходимый для приготовления блюда.
Суть процесса «паровой рубашки» состоит в том, что тепло равномерно распределяется между внешней и внутренней оболочкой котла, что защищает приготавливаемые продукты от пригорания. После закипания жидкости автоматика переключает пищеварочный аппарат на минимальную мощность. Это полностью исключает слишком бурное кипение, а продукты продолжают приготавливаться при минимальных затратах электроэнергии. В случае полного исчезновения воды котел автоматически отключается.
Почти каждый из электрокотлов способен готовить блюда на пару. Это можно считать еще одним режимом работы, хотя он полностью совместим с «варкой».
Герметично закрывающаяся крышка отвечает за скорость приготовления пищи. Для этого предусматриваются различные ее положения. Максимальная быстрота процесса достигается при наиболее плотном притворе крышки, вследствие появления высокого давления внутри варочной чаши. Подобное оборудование, позволяющее производить ускоренную термообработку, называют скороваркой. Котлы, у которых нет функции герметичности, больше напоминают огромные кастрюли.
Любой пищеварочный электрический котел снабжен системой безопасности, которая защищает аппарат от перегрева. В случае аварийной ситуации оборудование отключается.
Современные модели электрокотлов снабжены механизмами управления, контролирующими температурные режимы и качество приготовления блюд. Котлы изготавливают из высококачественной нержавеющей стали, что обеспечивает долгий срок службы пищеварочного оборудования и простой уход. Они помогают быстро и качественно приготовить блюда для большого количества людей, либо ингредиенты для любого пищевого производства в необходимом количестве, что очень ценно для среднего и крупного бизнеса.
semidelov.ru
