Содержание

принцип работы, конструкция и популярные модели

Булерьян – это не просто название печи, а известный канадский бренд. В 1993 году была впервые изобретена печь, которая по экономичности и производительности была одной из лучших в мире. В принципе, и по сей день конкурентов печь Булерьян практически не имеет.

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

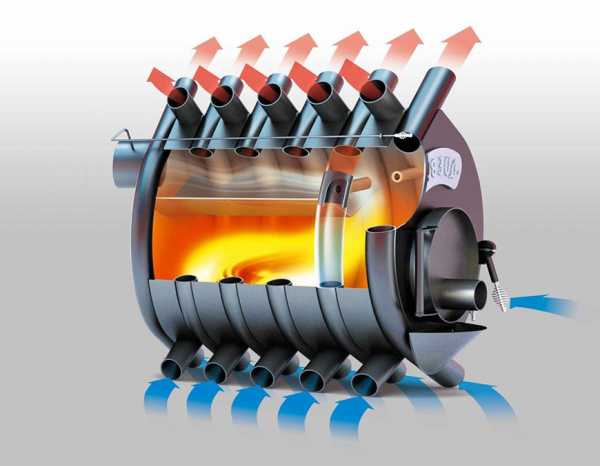

Принцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

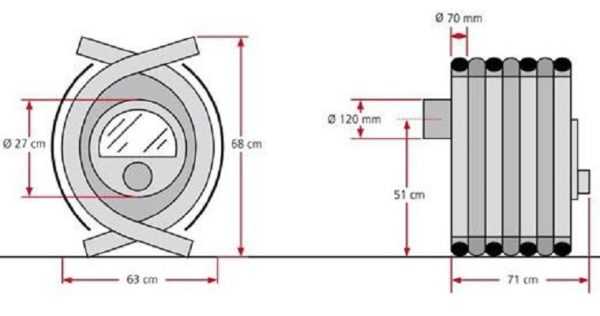

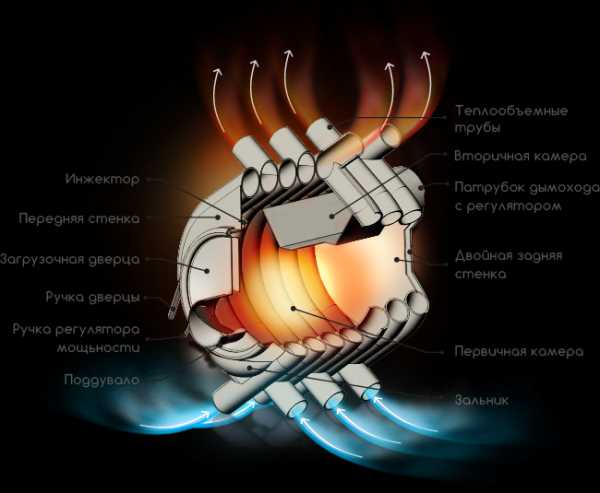

Схема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесники в канадской тайге. Им необходимо было переносить с собой компактную печь, в которую нужно было редко подкидывать дрова, а также очень быстро согреваться от ее жара. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

  • Компактность. Печь, способная отопить 100 м3, весит всего 50 кг.
  • Быстрый нагрев помещения. Небольшую комнату в 30 м3 можно отопить при помощи печи булерьян менее, чем за полчаса.
  • Низкая энергозатратность. Печь постепенно сжигает дрова, поэтому нет необходимости часто подкидывать в топку новый горючий материал. Достаточно один раз отопить комнату, чтобы забыть об подкидывании дров на 10-12 часов.

Несмотря на то, что печь является очень продуманной конструкцией, есть все же несколько недостатков:

  • Копоть. Из-за того, что не все продукты сгорания остаются в топке, копоть уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться минимум на 3 метра. Также из-за этого во время растопки может возникнуть неприятный запах.
  • Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
  • Сгорание пыли. Теплоотдача в модели булерьян происходит с поверхности печи. Металл раскаляется, тем самым пыль, которая на нем оседает, сгорает. Из-за этого воздух становиться затхлым, также может появиться неприятный запах.

Если сравнить преимущества и недостатки печи, все же минусы Булерьяна не существенны. Если научиться правильно использовать конструкцию и установить печь согласно рекомендациям, она будет эффективно отапливать любое помещение.

Популярные модели печей Булерьян

Печи на основе использования воздушных труб выпускаются под двумя торговыми марками: Булерьян и Бренеран. Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться и в России. Приобрести печь Бренеран стало возможным с 2005 года. Именно в этом году официальный производитель печей российская фирма «Лаотерм» решила переименовать печи Булерьян. Это было связано с улучшением конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент есть много популярных печей известной марки.

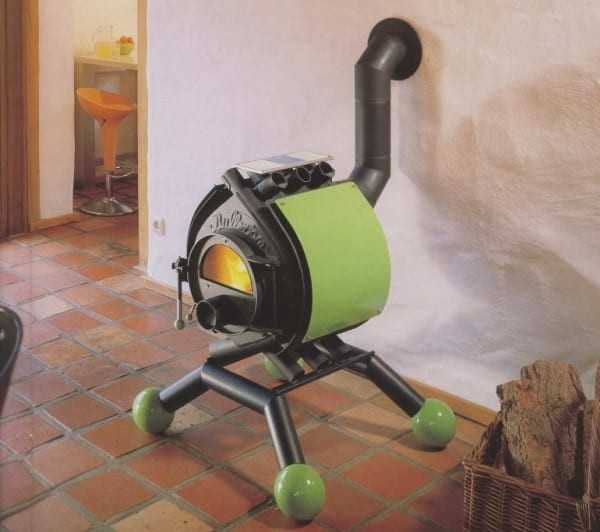

Печь Булерьян

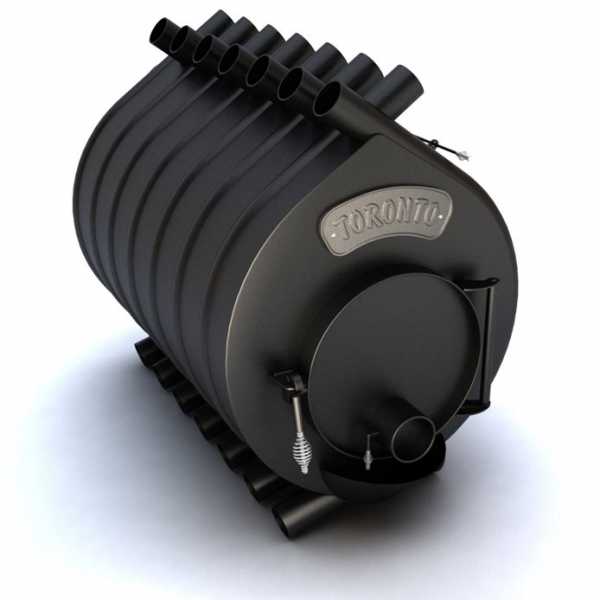

Бренеран АОТ-14

Эта модель является одной из самых громоздких, но способных отопить большое помещение до 400 м3. Весит модель Бренеран АОТ-14 соответственно – 130 кг. Хотя стоит заметить, что многие печи, рассчитанные на меньшие помещения, весят на порядок больше.

Печь выполнена из конструкционной стали. Длительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше, чем 80 сантиметров. Дымоход подключается к задней части печи.

Такая печь подойдет для отопления целого коттеджа.

Аква-Бренеран

Модель Аква-Бренеран является улучшенным вариантом печи, так как отопление происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но также устанавливается в цехах и мастерских. Такая печь способна отопить помещение в 600 м3. Правда, и полная закладка горючих материалов должна осуществляться каждые 6-8 часов.

Конструкция состоит из стали и покрыта жаростойкой краской. В отличие от классических печей, в ней имеется дополнительный водяной бак. У печи есть два регулятора. Один находится на дверце и регулирует интенсивность жара. Второй – на дымоходном патрубке. Это регулятор-газификатор.

Аква-Бренеран – отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи. Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии в помещении плиты. Она подойдет для обогрева помещения в 100 м3. При этом совмещать две функции – готовки еды и отопления комнаты – к сожалению, нельзя. В режиме тление Бренеран АОТ-08 отопит помещение в течение получаса. А во время горения стоит воспользоваться варочной панелью. Варочная панель состоит из двух конфорок. Пища готовится на таком аппарате довольно быстро. К примеру, 6-тилитровая емкость с водой закипит за 30 минут.

Бренеран-АКВАТЭН

Модель АКВАТЭН является уникальной печкой, аналогов которой нельзя найти. Печь похожа по своему строению на другие модели Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи подсоединяются к батареям отопления, по которым бежит вода. Строение труб такое же, как и в воздушных версиях печи Булерьян. Вода подымается по стоку к трубам самотеком. Напорный коллектор осуществляет подъем жидкости до 8 метров.

Также как и других моделей Бренеран, у АКВАТЭН имеется несколько регуляторов интенсивности жара в печи. Печь сделана из высокопрочной стали, которую от коррозии защищает слой специальной краски.

В зимнее время, если нет возможности разместить твердые горючие материалы в бак печи, можно использовать для отопления электрический тэн мощностью в 1 кВт.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Конструкция печи Булерьян

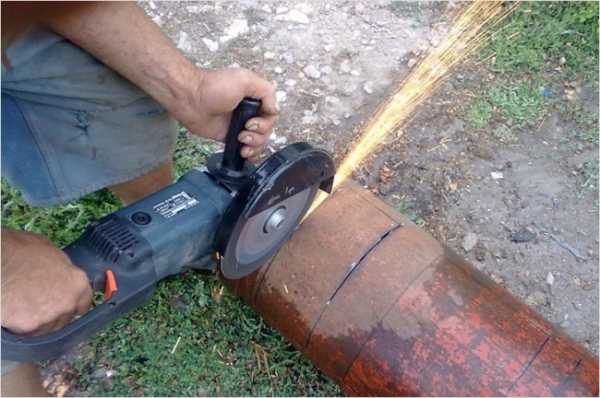

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

  1. Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
  2. В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
  3. Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
  4. Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

pechiexpert.ru

устройство, изготовление своими руками, установка

Печь булерьян (bullerjan, buller, буллер, бренеран) изобрели вовсе не простые канадские парни, как кое-где утверждают, а достаточно компетентные специалисты-теплотехники. Остальное в истории буллера верно: придумали его действительно в Канаде для нужд лесорубов и более по наитию, не мудрствуя лукаво. Получилось неплохо, на вид эффектно, и желающих сделать буллер самостоятельно более чем достаточно. О некоторых препонах и тонкостях, которые могут встретиться на этом пути, и написана настоящая статья.

Немного истории

Лес в Канаде валят не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Лесоповал производят более в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубки минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие застывали в сосульки. Комфорта и вообще цивилизации в лесной глуши – ноль. Поэтому лесорубам требовалась отопительная печка, которую можно было возить с собой, не загромождая кузов, и руками занести в жилой вагончик. А жилье на 20-30 кубов эта печь должна была прогревать максимум за 20 мин. Топливо бросовое: ветки, щепа. Топка большая, чтобы можно было совать туда куски толстых корявых кряжей. Время работы с одной закладки топлива – не менее 8 час. Куда там ночью вставать и подтапливать, когда за день наломались до боли в костях.

В зависимости от погоды и сезона тепловую мощность нужно регулировать. Регулировка должна быть простой, чтобы ее мог производить человек необученный или после разового вводного инструктажа.

В то же время печка должна была быть недорогой и достаточно технологичной. Требующая электропитания электроника, да и вообще автоматика, исключалась: малейшая поломка в тайге может стоить жизни целой бригаде. Также исключалось применение дорогих и требующих специального оборудования спецсплавов: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Дополнительные требования выдвигались к безопасности эксплуатации. Во-первых, образование угара должно быть исключено при любом режиме топки и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спросонья и «с бодуна», не обжечься до потери трудоспособности. Говорят, канадские лесорубы умеют гнать самогонку из сосновых шишек. Называется она sterno.

Устройство буллера

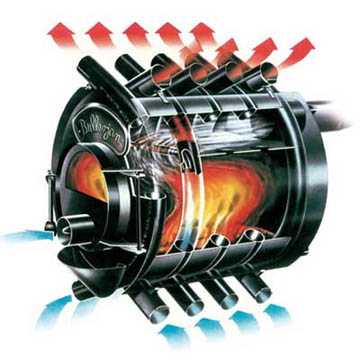

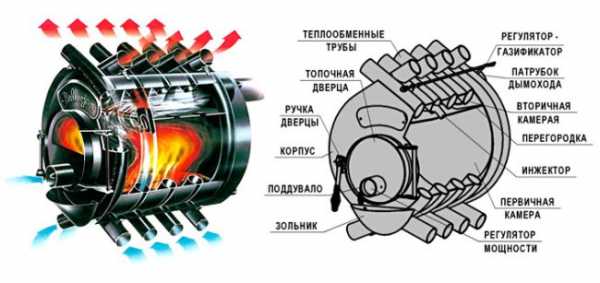

Схема печи булерьян

За основу канадские инженеры взяли давно известную и хорошо зарекомендовавшую себя схему стального конвекционно-трубного воздушного котла медленного горения; в просторечии – печи-калорифера. Так появилась конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде патрубка с поворотной заслонкой – дросселем. Дроссель регулирует мощность печи. Иногда его рукоять снабжают шкалой, проградуированной в градусах наружной температуры, и передвижным упором-ограничителем. В то же время дроссель можно перекрыть наглухо, если печь необходимо погасить или пресечь тягу, чтобы помещение не выстуживалось.

Далее следует обширная топка с криволинейным стенками. В них на 2/3 диаметра утоплены батареи труб теплообменника. В этих 2/3 первая изюминка буллера. При таком соотношении обеспечивается отдача воздуху в трубах 70% выделяющегося в топке в режиме тления тепла. Еще 10% растекаются по металлическому сварному телу печи и греют воздух помимо них. При температуре в помещении 20-25 градусов и тепловой мощности в 10-20 кВт для этого требуется температурный градиент в 40-45 градусов, т.е. тело печи будет нагрето до 60-65 градусов. 5 градусов дадут некоторый запас безопасности.

На 1/4 высоты топки от низа располагается горизонтальный решетчатый под из толстой, не менее 4 мм, стали, или решетка из чугунных колосников. Вверху, также на 1/4 высоты топки, но уже от верха, в топку вварена неполная по длине горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 длины топки. В перегородке проделаны отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% от площади пода).

Забор воздуха для дожигания осуществляется из топочного пространства. Отдельные продухи для вторичного воздуха не предусмотрены. Доля воздуха, отбираемого дожигателем от топки, автоматически меняется в зависимости от свойств топлива и режима топки. В этом второе отличие буллера от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выходят в «боров» или «чушку» – горизонтальную часть дымохода длиной 0,8-1 м. Боров для булерьяна обязателен, он несколько притормаживает догорание отходящих газов. Зачем так нужно, будет рассмотрено несколько ниже.

Сразу после заворота дымохода вверх в нем установлен шибер (дымовой дроссель), которым переключают режим горения. Т.к. теплоемкость тела буллера, в отличие от кирпичной печи, мала и на теплопередаче в помещение почти не сказывается, вьюшки, полностью перекрывающей дымоход (и создающей опасность угара при небрежном или неквалифицированном пользовании), не предусмотрено.

Шибер буллера

Диаметр дымохода равен или на 10-20% больше такового поддувального патрубка, а в заслонке шибера вырезана четверть (см. рис.) Поэтому, как ни крути дроссель с шибером, тяга не прекратится и угар, даже если он и образуется, в помещение не пойдет, а вылетит в трубу. При указанном соотношении диаметров поддувала с дымоходом и 25% площади отверстия холостого хода в шибере буллер безопасен, даже если забыть закрыть дверцу топки. Правда, при этом почти все тепло вылетит наружу.

Над шибером располагается третий важнейший элемент буллера – экономайзер. Вообще-то экономайзер это устройство, подогревающее остаточным теплом дымовых газов поступающее в котел рабочее тело – воду, воздух. Но в данном случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошенько изолированный по теплу: 40-50 мм асбеста или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере и догорают окончательно дымовые газы: сердцевина газовой струи в борове не успевает слишком остыть, отраженное от стенок экономайзера ИК усиливает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарникам этот эффект знаком как перескок пламени.

Вспыхнувший в экономайзере газ стремится расшириться, но в ограниченном объеме ему некуда. Образуется газовая пробка, тоже хорошо знакомая строителям и владельцам неграмотно сконструированных печей. Горение в топке утихает, пробка остывает, проскакивает, горение снова усиливается – булерьян, пыхтя то чаще, то реже, автоматически подстраивается под качество топлива и положение воздушного дросселя.

Говорят, что идея эта осенила одного из разработчиков, глядя на коллегу, усиленно пыхтящего трубкой. Коллектив конструкторов пытался решить проблему устойчивости режима горения при низкой температуре в топке. Удержаться на грани тления и пламени не удавалось, пока не ввели автоколебательный режим сгорания. Так каноэ, если грести попеременно одним веслом то с одного, то с другого борта, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него – от силы 60% с чем-то.

Иногда, даже часто, вследствие некоторых особенностей буллера (о которых будет сказано далее), его эксплуатируют без экономайзера, усиливая горение и мирясь с пониженным, но все-таки неплохим КПД. Но тогда хорошая фирменная печь живет всего 2-3 года. Почему? Об этом также далее по ходу изложения.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Делать ли самому?

Правильно изготовленный самодельный буллер

Прежде чем переходить к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, нужно остановиться на вопросе: а стоит ли делать буллер своими руками? Причина – прежде всего продажная цена готовых фабричных. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары-тройки гибочных шаблонов и сварочных кондукторов. Материал изделия – хоть металлолом.

Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время оборудование, обычное для походной реммастерской, дома, в гараже или на дачном участке не держат, хотя бы из-за отсутствия подходящих площадей. А заказывать поштучно гнутые довольно большие детали из толстого металла обойдется куда дороже.

Пожалуй, единственное исключение – если мастер-самодельщик работает на захолустном провинциальном заводике, где большая часть технологического оборудования все равно простаивает. А руководство «по-советски» позволит ему в свободное время использовать станочный парк, да еще и разрешит порыться на свалке, подобрать заготовки. Хотя при теперешних ценах на металлолом это вряд ли.

На такой случай дадим совет: не соблазняйтесь для батарей узкими водопроводными трубами. Минимальный диаметр воздуховодов – 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с «частоколом» вряд ли окажется экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции приведен на рис. ниже, а пример правильно выполненного самодельного буллера – на рис. справа в начале раздела.

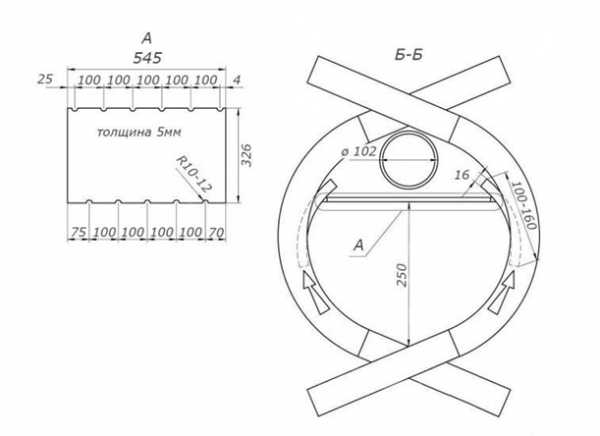

Чертеж ошибочно сконструированного буллера

Видео: обзор самодельного булерьяна

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

  • Расстояние от обычной стены – не менее 1000 мм.
  • Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
  • В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
  • Выход подставки за контур печи – не менее 300 мм во все стороны.
  • Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Водяные буллеры

Водогрейный котел-булерьян

А нельзя ли такую, действительно хорошую, печку, приспособить для водяного отопления? Можно, и водяные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис), поневоле вспоминается высказывание выдающегося советского строителя подводных лодок о проекте гигантского атомного подводного ракетоносца типа «Акула», еще известного как «Тайфун»: «Это яркий пример победы техники над здравым смыслом».

Авторы «водобуллеров» забывают, или игнорируют, исходя из требований рынка, что булерьян изначально создавался как печь воздушная. А теплоемкость воды в 800 раз больше таковой воздуха. Чтобы отходящие газы успели передать ей свое тепло, их нужно запутать в лабиринте водогрейного регистра. А в булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создать совсем другую печь.

Единственный способ нагреть буллером воду для отопления – интенсифицировать горение в топке. Но при этом, как рассмотрено выше, неизбежно упадет КПД.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, есть у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом снимке (см. рис. слева ниже), и при интенсивной топке на быстрый разогрев температура воздуха в соплах батарей не выше 160 градусов.

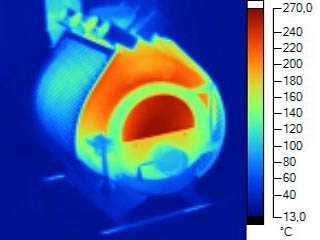

Тепловой снимок печи булерьян

Теперь наденем на две трубы самые обычные металлогофры и подключим их к трубам, проходящим через котел ГВС. Горизонтально, вертикально – все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л изолирован ЭППС толщиной в 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-л электробойлеры ставят ТЭНы на 3,5-5 кВт.

Такая система хороша и тем, что безо всякой автоматики вскипание воды абсолютно исключено. Вспомним школьную физическую задачку для особо (без кавычек) одаренных и смекалистых: как нагреть воду ровно до 100 градусов, не давая ей закипеть?

Ответ таков: взять кастрюлю, положить в нее деревянные чурбачки для теплоизоляции. Поставить на них другую кастрюлю, поменьше. Налить в обе кастрюли воды, поставить на огонь. Вода во внешней кастрюле закипит, но ее температура выше 100 градусов не поднимется, т.к. тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле тоже нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и теплота, необходимая для испарения воды, во внутреннюю кастрюлю перейти не сможет. Вода в ней нагреется точно до 100 градусов безо всяких признаков кипения.

Применительно к случаю с «водобуллером» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего вскипание воды. При подходе ее температуры к 100 градусам воздух в теплообменнике будет стремительно остывать, температурный градиент приближаться к 0, и вода никогда не закипит.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
  2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
  3. Можно раз навсегда забыть о свищах и протечках.
  4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
  5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
  6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
  7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
  8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
  9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Видео: булерьян и отопление гаража

Буллеры без труб

Профессор Иннокентий Николаевич Бутаков (не путайте с Александром Владимировичем Бутаковым, тоже профессором, но юристом) еще в 20-х годах прошлого века изобрел фактически булерьян, приделав сверху к буржуйке с тепловым экраном дожигатель. Ныне печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами. Их технические характеристики и принцип действия схожи, как однояйцовые близнецы, но сделать самому «Бутакова» гораздо проще, как видно из рисунка.

Конвекционная печь Бутакова

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

А что в нем плохо?

Да, видимых недостатков у буллеров не видно. Их так и называют: печь без недостатков. Но один подспудный все же есть, и серьезный.

Любое органическое топливо сгорает, выделяя т. наз. реакционную воду. Она полный аналог метаболической воды, образующейся в живых организмах: выделяется при расщеплении органических молекул. Из-за низкой температуры в топке реакционной воды в выхлопе булерьяна больше, чем у других печей медленного горения; в них эта вода частично участвует в пиролизе.

Второй момент – минеральные составляющие древесины. Продавцы буллеров преподносят как достоинство тот факт, что дрова в буллере сгорают, не оставляя даже золы. Но зола в дереве есть изначально, и в буллерах зольные частицы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки не разложившихся до конца органических молекул. Все это вместе взятое уменьшает КПД буллера всего на 5-7% и по объему составляет такую же долю его выхлопа. Но для бытовых булерьянов эти проценты оказываются поистине убийственными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 на выхлопе, то он покажет КПД в 80%. У булерьяна те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымоходе и бесследно рассеивается в атмосфере. Зола оседает на под топки. Откуда ее приходится время от времени выгребать. В ее составе – чисто минеральные соли, пригодные на удобрение. Органические радикалы котел также образует в небольшом количестве, но они уже в 1-2 м от устья дымохода окисляются кислородом воздуха до углекислого газа и воды, т.к. они образовались при высокой температуре и очень легкие, небольшого молекулярного веса

Не так в буллере. Реакционная вода сразу за экономайзером выпадает в конденсат. Каждая его капелька – свернутая в комок тонкая пленка, а физико-химия тонких пленок разительно отличается от нее же для массивных агрегатов вещества. И тут же – зольные частицы, тяжелые органические радикалы. В результате в отстойник оседает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Этот отстой (без кавычек) нужно куда-то девать. Оставить открытым конец «трубы, которая до земли» – постепенно подмоет фундамент, а овощи с огорода есть нельзя будет. Потихоньку выносить и выливать – свойства шламоконденсата булерьяна таковы, что от СЭС и экологов это не скроется, со всем вытекающим.

Поэтому буллеры называют еще тепличными печами. Их в оранжереях чаще всего ставят без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи – продукция высокорентабельная, тут накладно не будет не только с худшим КПД мириться, но и всю печку через год-два-три менять.

Установка буллера без экономайзера

Правда, выхлоп такого буллера все равно попахивает, но теплицы с оранжереями и сами по себе выделяют метан, этилен и прочее в том же духе. Поэтому по санитарным правилам их нельзя строить вблизи жилых строений, так что дымок от буллера даже отдельного «решения вопроса» не требует.

Некоторые ушлые цветоводы, особенно в бедных водой местах, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветами ядовиты сами по себе, ставят буллеры по полной схеме, а шламоконденсат, чуть профильтровав, запускают в системы капельного полива. Однако помидорно-клубничные эксперименты такого рода всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Способы утилизации шламоконденсата пока не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя законодательство и санитарные правила ничего о печном отстое специально не оговаривают, оранжерейную печку лучше все-таки поставить в оранжерее. А дома, для себя, поднапрячься уж и смонтировать двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи булерьян

Загрузка...

Обсуждение темы "Печь булерьян"

clubpechnikov.ru

Печь булерьян своими руками: пошаговый инструктаж в фотография

В связи с ростом цен на топливо и энергоносители, увеличивается и спрос на источники тепла, либо экономное, либо дешевое, либо очень эффективное. И всем этим требованиям отвечает печь булерьян. Второе распространенное название печи — бренеран. По сути разницы между ними только в названии и правах на торговую марку. Булерьян производится в Германии, бренеран в России. В тексте будут использоваться оба названия печи.

Печь-булерьян

Принцип работы

Бренеран являет собой цельнометаллическую конструкцию с большим количеством труб по бокам. Принцип работы отличается от других печек. В булерьяне нагрев помещения происходит за счет нагреваемого воздуха, в отличие от других источников, которые дают теплоотдачу с поверхности. Холодный воздух тяжелее теплого, потому находится внизу. Проходя через нижние трубы, воздух, разогреваясь в топке печи, выходит наверх, тем самым нагревая все помещение, а не только область вокруг себя, распределяя тепло равномерно, и удерживая заданную температуру долго и экономично. В нижнее отделение накладываются сухие поленья, в ней дрова доводятся до температуры, исключающей активное горение. В верхней камере происходит дожиг – оставшийся от горения газ сжигается в этом отделении. Через топку проходят трубы воздуховоды. На печи также есть дверца, регулятор подачи кислорода и заслонка против дыма. Конвекция – циркуляция воздуха по трубкам снизу вверх происходит за счет разницы температур. Температура воздуха выходящего из верхних патрубок составляет более 100 градусов, потому не рекомендуется проверять это рукой или другой частью тела.

Эта печь работает на дешевом и распространенном виде топлива – простых дровах. За счет особой конструкции печи, расход древесины минимален. Идея изобретения принадлежит канадским дровосекам, которым приходилось работать в суровом холодном климате с нуждой в виде эффективного обогревателя жилища и мокрой одежды.

Преимущества

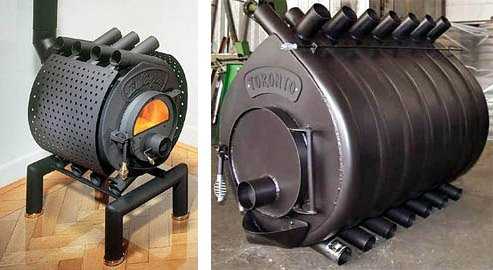

Разные размеры

Как сказано выше, нет необходимости тратить большие деньги на топливо. Достаточно докладывать дрова два, максимум три раза в день, следовательно, достигается не только экономия, также отпадает нужда постоянно наблюдать за печкой. Помещение разогревается быстро, до 3 часов и менее. Для отопления больших и открытых помещений советуется использовать несколько агрегатов или аппарат большой мощности. Владельцев также обрадует отсутствие копоти и дыма, равномерный, скорый прогрев, небольшой размер и простота использования. Самым примечательным плюсом является высокий коэффициент полезного действия Булерьяна – 80%. Такой КПД достигается за счет принципа работы обогревателя – дрова не горят, а тлеют. За счет этого печь Булерьян экономична в использовании.

Недостатки

К слову о недостатках, они минимальны и присущи всем остальным печам. Это засорение дымохода и регулярная его чистка, сопряженная с трудностями и риском. Обычно используют три способа: чистку прожигом, механическую и чистку через “стакан”. Первые две эффективны, но опасны, от третьей нет особого толку, так как большая часть сажи никуда не денется. Дымоход желательно утеплить, во избежание появления в нем конденсата, в противном случае КПД вашей печи будут меньше идеальных 80%.

Загружать котлы булерьян желательно сухой древесиной, и желательно породой таких деревьев, которые не будут образовывать смолу.

Где используется Булерьян

Печь булерьян настолько безопасна, что ее можно использовать для обогрева практически любых помещений: гаражей, студий, ангаров, мастерских, дач, строек, теплиц, торговых и общественных мест и даже городских квартир. Однако нужно учитывать площадь обогреваемой местности, и в зависимости от этого брать подходящий тип печи, а также серьезно подойти к установке дымохода. Идеальное место для Бренерана – столярные мастерские, недостатка в сухих дровах не испытывается. Стоит учесть место куда вы собираетесь поставить котел булерьян. В принципе, ставить можно в любое место, главное соблюдать расстояние в 20 см. от стен. При возможности, стены можно защитить металлическими листами в метр высотой и поставить между ними – базальтовый утеплитель. На выходе получится защита стен от горячего котла и дополнительный источник тепла.

Булерьян с водяным контуром

Совсем недавно твердотопливные печи уступали по эффективности по части отопления жилища разделенного на секции, системами центрального отопления. До тех пор пока не были совмещены водяной контур с обычным котлом. Модификации Булерьяна созданные в целях водяной системы отопления получили имена – “Бренеран — Акватен” и “Аква-Булерьян”. Водяной контур в котле занимает две трети камеры сгорания. По этой причине вода греется в скором времени и равномерно. Потери тепла не присутствуют, так же как и перепадов температур и колебаний давления. Циркуляция воздуха как способ теплопередачи отлично зарекомендовала себя, потому эту печку, можно встретить повсеместно. Булерьян с водяным контуром не идеален – придется тратиться на древесину. Но если учесть траты на установку газовых линий, проведение линий газоснабжения, котлы Булерьян  в денежном плане выгоднее. Для установки котла не требуется разрешения, а имея умелые руки, возможно установить его самостоятельно, не прибегая к сторонней помощи.

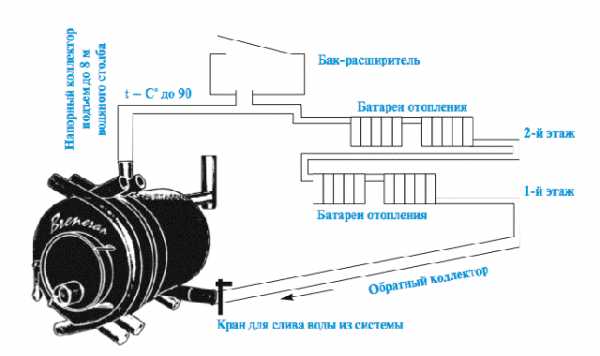

Принципиальная схема использования

Что нужно знать о Булерьяне с водяным контуром

Отопительные системы булерьян с водяной рубашкой схожи с конвекционными системами, различаясь в одном. Вместо потоков, движется вода. Принцип действия печей булерьян с водным отоплением похож на обычный бренеран:

  • При сжигании древесины происходит процесс газогенерации. Газ в результате горения топлива полностью сжигается в верхней камере, следовательно увеличивая коэффициент полезного действия.
  • В роли теплообменника котлы булерьян пользуются кожухом с несколькими трубами, вокруг секции для топки. Таким образом, увеличивается теплоотдача воде.
  • Теплоноситель движется в верхнюю точку системы отопления, затем к радиаторам и обратно в бренеран.
  • Позади котла присутствует кран для слива воды.

Советы по установке

  • Так же как и обычный бренеран, эту печку можно ставить в любом месте, соблюдая расстояние до стен – минимальное в данном случае 50 сантиметров. При выборе места стоит учесть необходимость вывода дымохода.
  • После того, как бренеран установлен, его соединяют с системой отопления. Во избежание усложнений монтажных работ, эксперты советуют к использованию армированные трубы, созданные специально для систем обогрева и стойких к высоким температурам.
  • В конце установочных процедур, проводится опрессовка и потом, наполнение системы отопления теплоносителем.
  • Эффективность. Перманентный эффективный обогрев помещения при помощи булерьяна с водяной рубашкой возможно при правильном выполнении установки котла и регулярным его мониторингом.
Схема монтажа

Так что же все — таки лучше?

Котел булерьян или природный газ? Вопрос сложный, как и газовая система отопления, так и бренеран имеют свои преимущества и недостатки.

Что касается установки: бренеран легко поставить в доме даже своими руками. Для использования печи не требуется лицензии на эксплуатацию.

Существует 6 модификаций печи Булерьян

Проведение газовых линий к дому, может влететь в копеечку. Но, газовое оборудование работает автономно, требуя только редкого обслуживания. За бренераном требуется регулярный, каждодневный уход. Это касается закладки топлива несколько раз в день и чистки дымохода.

Траты на горючее. Газ несмотря на все, остается экономичным видом топлива. Однако КПД бренерана компенсирует эту разницу. С выбором здесь должен определиться сам потребитель, ведь иной раз котлы булерьян в дальнем поселке или загородной даче, обойдутся дешевле чем проложить газовые трубы.

myaquahouse.ru

Устройство и принцип работы печи Булерьян: особенности конструкции, схема

 Технический прогресс затрагивает все области жизни. Без внимания не остаются и системы отопления, использующие для работы твердое топливо. Востребованными являются канадские печи типа Булерьян, так как имеется возможность подобрать вариант оптимально подходящий под определенные размеры помещения. Мощность и функциональность, внешний облик и устройство зависят от модели. Принцип работы и устройство агрегата нужно знать, чтобы использовать отопительные печи Булерьян с максимальной отдачей КПД.

Устройство печи и ее элементы

Конструкция печей Булерьян рассчитана на применение в работе твердого топлива – дров, реже используется уголь или прессованные древесные отходы. Устройство подобных печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь — буржуйка типа Булерьян внешне представляет собой стальную бочку с трубами, которые могут располагаться сверху и/или снизу конструкции. Она сочетает в себе пиролизный тип горения и функции конвекционного обогревателя. Вырабатываемое во время горения топлива тепло сразу уходит в трубы (воздуховоды), что повышает продуктивность ее работы до 80-85%.

Устройство печи Булерьян на фото (в разрезе)

Конструктивное устройство печи Булерьян:

  • Самая большая часть конструкции — отсек для сгорания помещенного твердотоплевного элемента (занимает 85% объема) – происходят процессы первичного розжига и генерация продуктов пиролиза.
  • Отсек для дожигания топлива (25% от внутреннего объема агрегата) —  происходит поступление продуктов пиролиза, после происходит сгорание остаточного топлива  с образованием пламени, процесс сопровождается выделением высокой температуры.
  • Инжекторы – трубки для подачи в камеру дожигания воздуха (необходим для проведения реакции горения пиролизных продуктов).
  • Трубы для процесса конвекции – этот элемент пиролизной печи Булерьян производится из толстых труб, изготовленных из металла. В них поступает выделяемой в процессе горения тепло, которое и выходит в помещение через отверстие в трубах в виде потоков теплого воздуха.
  • Регуляторы – эта часть печи состоит из двух обязательных элементов, необходимых для регулирования работы агрегата — заслонки и дросселя на дверце. Реализуется функция, позволяющая регулировать подачу воздуха в камеру дожигания. Температура выделяемого воздуха контролируется.
  • Дымоход (с емкостью для сбора конденсата или без него) – функция удаления продуктов горения.
  • Зольник (находится внизу конструкции).
к содержанию ↑

Принцип работы

Современная буржуйка Булерьян используется в разных областях – для отопления дома, производственных или садоводческих построек. Продуманное устройство Булерьяна позволяет получать от твердого топлива максимальную тепловую отдачу . Дровяная печь Булерьян работает по следующему принципу:

  • В топку загружается необходимый объем дров (можно немного добавить бумаги или смеси для розжига, чтобы облегчить процесс охватывания пламенем).
  • После того как огонь уверенно разгорится, необходимо ограничить приток воздуха.
  • Происходит процесс пиролиза – воспламенение под воздействием вторичного притока воздуха.

Схематичное изображение принципа работы

Тепло, образованное в ходе активного процесса тления и остаточного сгорания древесного топлива, продуктов пиролиза,  затем поступает в воздушный теплообменник. Для обеспечения полноценной  герметичности камеры сгорания, трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовым железом между собой.

Важно! Количество выделяемого агрегатом тепла достаточно для создания полноценно функционирующей разводки труб, обогревающих другие комнаты или помещения.

Раскаленные под действием огня газы отдают тепловую энергию (до 90%) в изогнутые трубы конструкции. Если правильно рассчитать мощность печи и площадь обогреваемого ею помещения, то подкладывать топливо потребуется 2-3 раза в сутки.

к содержанию ↑

Размеры

Канадские печи Булерьян имеют следующий диапазон размеров:

  • Высота – 71-96 см.
  • Ширина – 49-75 см.
  • Глубина – 69-150 см.

По группам:

  • Группа 00 – высота 71 см, ширина — 49 см, глубина – 69 см.
  • Группа 01 – высота 75 см, ширина – 56 см, глубина – 82 см.
  • Группа 02 – 85 см, ширина – 85 см, глубина – 99 см.
  • Группа 03 – высота 90 см, ширина – 62 см, глубина – 112 см.

Булерьян типа 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей строения, где предполагается осуществление работы устройства. Также есть две группы, которые рекомендуется устанавливать в производственных помещениях:

  • Группа 04 – высота 96 см, ширина – 71 см, глубина – 134 см.
  • Группа 05 – высота – 96 см, ширина 75 см, глубина – 150 см.

Пример Булерьяна из группы 04 (Торонто)

Учитывать необходимо еще и мощность. В зависимости от модели они выдают 6-45 кВт. Объем помещения, которое может быть прогрето с помощью агрегата (м3) -100-1300. Количество труб – 7-16. Самый маленький булерьян способен отопить небольшой коттедж (до 100 м3) или теплицу.

к содержанию ↑

Про водяные буллеры

Булерьян может также может осуществлять отопление и нагрев воды одновременно. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян – печь с комбинированными функциями по схеме и устройству схожа с обычной модификацией, в которой применяется конвекция воздуха для полноценного отопления.

Пример водяного булерьяна

Особенности устройства:

  • Имеются трубы вокруг топочной камеры.
  • Основной принцип работы – химические процессы: пиролиз или газогенерация.
  • Трубы заполняет не горячий воздух, а разогретый жидкий теплоноситель.

Работа печи системы Булерьян с водным контуром производится так:

  • Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
  • На нижнем из коллекторов специально смонтирован отвод, который необходим для возвращения жидкости в систему.
  • На верхнем элементе имеется труба, которая требуется для подачи в систему жидкого теплоносителя.
  • Вода или иной жидкостный переносчик тепла, использующийся в системе, постепенно нагревается. Проходит это во время процесса топки печи.
  • Создается желаемое давление (выбирается настройкой).
  • Возникает циркуляция жидкости под действием физико-химических факторов и ее подъем на высоту 7-8 метров.
  • Жидкостный теплоноситель по трубам передвигается и поступает к обогревательным приборам (батареям, конвекторам), которые располагаются в помещениях (жилых комнатах, производственных цехах или теплицах).

Остывший жидкий источник тепла возвращается обратно в систему с помощью отвода на нижнем коллекторе.

В этом случае в процессе отопления принимает участие образовавшийся во время горения твердого топлива газ. Для этой цели в конструкции печи предусмотрены две, а не одна топочные камеры – в одной производится сжигание основного топлива (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

Схема подключения водяного буллера

После разогрева отсека для сгорания дров, котел  рекомендуется перевести в режим газогенерации. В этой фазе работы топливо не горит, а тлеет. Это позволяет увеличить время отдачи тепла, но система будет функционировать автономно. Особенность – КПД остается таким же, как при сжигании дров или иного твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получить горячую воду для бытовых нужд, если трубы будут подсоединены к специальной емкости. До 100 градусов вода нагревается за 30—40 минут в зависимости от выбранной для использования модели, на что требуется около 2,5 кВт энергии.

к содержанию ↑

Буллеры без труб

Что такое печь Булерьян без труб? Это модификация обычной буржуйки с с тепловым экраном, к которой добавлен дожигатель. Изобретатель – профессор Бутаков И.Н. Система устройства и принцип работы печей Бутакова схожи с обычным Булерьяном, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить  размеры и габариты.

к содержанию ↑

Какой КПД и можно ли его повысить?

КПД Булерьяна в зависимости от размеров и мощности, а также правильности выполненной настройки составляет 70-90%. Повысить эти показатели на 3-5% можно, установив не более 6 труб на агрегат. Важно: КПД может снижаться, если мощность печи будет меньше, чем предельно допустимая для выбранной модели площадь дома или иного строения. Печь булерьян имеет следующие недостатки, способные негативно влиять на этот показатель:

  • Использование угля снижает производительность тепла.
  • КПД соответствует обещанному только при использовании сухих дров.
  • 60% газов уходит в дымоход.
  • Необходимо правильно отрегулировать процесс додачи-ограничения доступа воздуха.

Если все недостатки булерьяна будут учтены, то КПД повысится. Установка стекла для печи булерьян (в дверцу топочной камеры) позволит создать эффект камина в доме.

к содержанию ↑

Вывод

Канадская технология, по которой изготовлены отопительные котлы и их аналоги в других странах, является эффективным источником тепла при небольших затратах твердого топлива. Правильно проведенная настройка системы позволит поддерживать оптимальную температуру в помещениях любой площади. Важно придерживаться правила: соотношение мощности агрегата и размера помещений, чтобы КПД был оптимальным. Для нагрева сразу нескольких помещений и/или воды для бытовых нужд рекомендуется выбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс газогенерации. Дополнительно печь булерьян для теплицы или дома с водяным контуром отопления применяет в своей работе принцип пиролиза.

pechnoy.guru

Печь булерьян с водяным контуром и ее устройство своими руками, чертежи отопительного агрегата

Главное преимущество, которое имеет печь булерьян (буллер, бренеран) – мгновенный прогрев помещения при малом экономичном расходе топлива, а затем долгое поддержание температуры. По внешнему виду они напоминают обыкновенные «буржуйки».

Какими особенностями обладают буллеры

Агрегаты устанавливают в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа, электричества.

Они могут работать, обеспечивая горение в режиме тления до 10-12 часов, на дровах, а также продуктах деревообработки: сухих пеллетах, брикетах, щепе, бумаге, картоне.

Чье это изобретение

Перед канадскими специалистами-теплотехниками была поставлена задача разработать для лесозаготовительных бригад печь, работающую на бросовом материале: ветках, шишках, палках.

Топка должна была вмещать древесину нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

Согласно требованиям, по чертежам, был создан мобильный прибор, работающий по типу калорифера, безопасный, простой в эксплуатации.

Строение

Конструктивно печь медленного горения булерьян – это овальный герметичный бочкообразный котел. Главная особенность – наличие в корпусе двух рядов воздуховодных труб, между которыми наварены металлические (чаще стальные) полосы. Трубки изогнуты в форме параболы и погружены в топочное отделение на две трети диаметра.

Большая круглая дверца снабжена регулятором подачи воздуха в виде патрубка с дымовой заслонкой (дросселем). Окошко с термостойким стеклом позволяет контролировать горение. На рукояти дросселя имеется шкала с градусами и передвижной упор ограничитель.

Пресекая тягу, можно изменить мощность буллера, погасить огонь, предотвратить выстуживание помещения.

Отопительная камера разделена на три части. Снизу стоит колосниковая решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Поддон для удаления золы отсутствует за ненадобностью. Зольные частицы вылетают через дымоход.

На задней стенке есть выход с заслонкой. Зазоры на ней не позволяют угарным газам проникать в помещение даже при открытой дверце. Патрубок соединен с дымоходом горизонтальным участком, в котором остывают недогоревшие пиролизные газы.

Как происходит обогрев

В основе работы устройства лежит принудительный конвекционный теплообмен. После розжига холодный воздух засасывается через нижние отверстия воздуховодов, быстро прогревается, горячим интенсивным потоком выходит из верхнего отверстия. Он плавно, равномерно распределяется по всему помещению, охлаждается, опускается вниз. Агрегат, совмещающий сразу три аппарата: собственно печь булерьян, калорифер, газогенератор, работает в двух режимах:

  1. Растопка, которая обеспечивает быстрый разогрев до 120-150º С.
  2. Газификация, поддерживающая тление дров на уровне 50-55º С.

Производители категорически запрещают использовать уголь и кокс из-за неэффективности и быстрого прогорания стали.

Свойства агрегата

Если рассчитать затраты на газификацию объекта, стоимость оформления необходимой документации, становится очевидной экономическая эффективность канадского изобретения. При правильной эксплуатации оборудование будет служить вечно.

Плюсы

Простота в применении обусловлена тем, что для эксплуатации не нужно специальное обучение. Система закрытого огня по сравнению с буржуйками и каминами имеет следующие преимущества:

  • котел не раскаляется, не «съедает» кислород;
  • двухкамерная топка и вторичный подвод воздуха обеспечивают высокий КПД до 80%;
  • для системы с водяным контуром не требуется разрешений;
  • низкий расход топлива, загрузка 2-3 раза в сутки;
  • длительный период работы на одной полной закладке;
  • имеет несколько типоразмеров мощностью 6-35 кВт;
  • способен равномерно прогреть от 100 до 1000 м³;
  • можно установить печь булерьян своими руками.

При монтаже она не требует дополнительного укрепления пола. Ее можно перевозить с места на место без неудобства при транспортировке.

Минусы

Необходимость в постоянном обслуживании, чистке дымохода вызвана тем, что устройство работает только на твердом древесном топливе. Кроме того:

  • необходимо обязательное утепление трубы;
  • корпус должен находиться далеко от стены;
  • требует большого пространства;
  • производит много дыма на выходе;
  • накапливает конденсат.

В помещениях, разделенных перегородками, эффективность отопления такого типа снижается. Возникает необходимость в обустройстве водяной «рубашки».

Система с радиаторами

Конструкция котла с водяным контуром идентична буллеру. Только нагревается здесь не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю точку системы, направляется к радиаторам, затем по обратке в печку, где установлен кран для слива.

При устройстве такой системы агрегат может быть установлен в любом месте здания, где можно вывести дымоход. Важно соблюсти минимальное расстояние до стены – 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, которые не деформируются от высоких температур.

Перед пуском обязательно проводят опрессовку и наладочные работы.

Самодельные котлы: реальна ли экономия

Для того чтобы собрать печь булерьян своими руками, не нужно дорогое оборудование и специальные сплавы. Ее можно сделать из труб диаметром 5-6 мм, листового металлопроката толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади заготовок производят по чертежам, схемам.

Схематическое изображение устройства:

Чертежи буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно за небольшую плату арендовать в ремонтной мастерской:

  • сварочный аппарат;
  • электроды;
  • болгарку;
  • ножницы по металлу;
  • трубогиб;
  • углошлифовальную машину.

Молоток, линейка, уголок, лекала, уровень, бруски, толщина которых равна, диаметру трубы, пригодятся в процессе сборки.

Пошаговая инструкция

От качества швов зависит герметичность камеры, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи малой печи для небольших хозяйственных помещений и увеличить до необходимого размера.

Раскрой деталей, формирование заготовок

Отрезаем от трубы 8 кусков длиной от 1 до 1,5 м. Из листов вырезаем ленты с полукруглыми выемками на концах.

Производим гибку воздуховодов на угол приблизительно 80º. Сгибаем металлические полосы под таким же градусом.

Сборка и сварка

Укладываем изогнутые конвекционные трубы выпускной частью наружу в шахматном порядке, начиная с задней стенки до выхода на передний уровень. Для устойчивости между ними кладем деревянные бруски. Конструкцию выравниваем. Прихватываем точечными швами в узлах сопряжения.

Во внутреннюю часть тела корпуса горизонтально ввариваем поддон. Для удаления продуктов горения колосники лучше сделать из двух половин, соединенных под углом. Сначала прихватываем точечно, затем проходим всю плоскость сплошным швом. Между труб вставляем согнутые стальные полосы, привариваем.

Передняя и задняя стенки

Сначала нужно сделать лекало. Прикладываем картон к боковине и обводим карандашом. По контуру выкраиваем деталь из листового металла. На ней вырезаем загрузочное окно диаметром в половину стенки, смещая центр чуть ниже оси. Навариваем полосу шириной 40 мм по периметру окна снаружи для короткого «воротника».

Заднюю стенку изготавливаем аналогичным способом. Отверстие, соответствующее диаметру отводного патрубка, вырезаем в верхней части круга. В него вставляем Т-образный отрезок из трубы 100 – 110 мм с клапаном, соединяем с корпусом. Стенки сажаем на свои места.

Дверка

Топочная дверка – это короткий цилиндр, который должен точно надеваться на «воротник», попадая в щель между внешним и внутренним кольцом. Для повышения герметизации между кольцами нужно вбить асбестовый канат.

В заготовке вырезаем отверстие для поддувала, навариваем патрубок с дроссельной заслонкой. Заслонку можно сделать, прорезав стенки патрубка по осям. Берем штырь, навариваем на него плоский диск, вставляем его в перфорацию патрубка. С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлических проставках. Подвешиваем дверцу на петлях, обустраиваем замок. Их делаем из обрезков листа. Можно купить готовые детали.

Для того чтобы печь располагалась на достаточной высоте от пола, из остатков сгибаем ножки, ввариваем их в корпус в местах, указанных на чертеже. После зачистки и косметической шлифовки поверхности конструкция готова к установке.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
