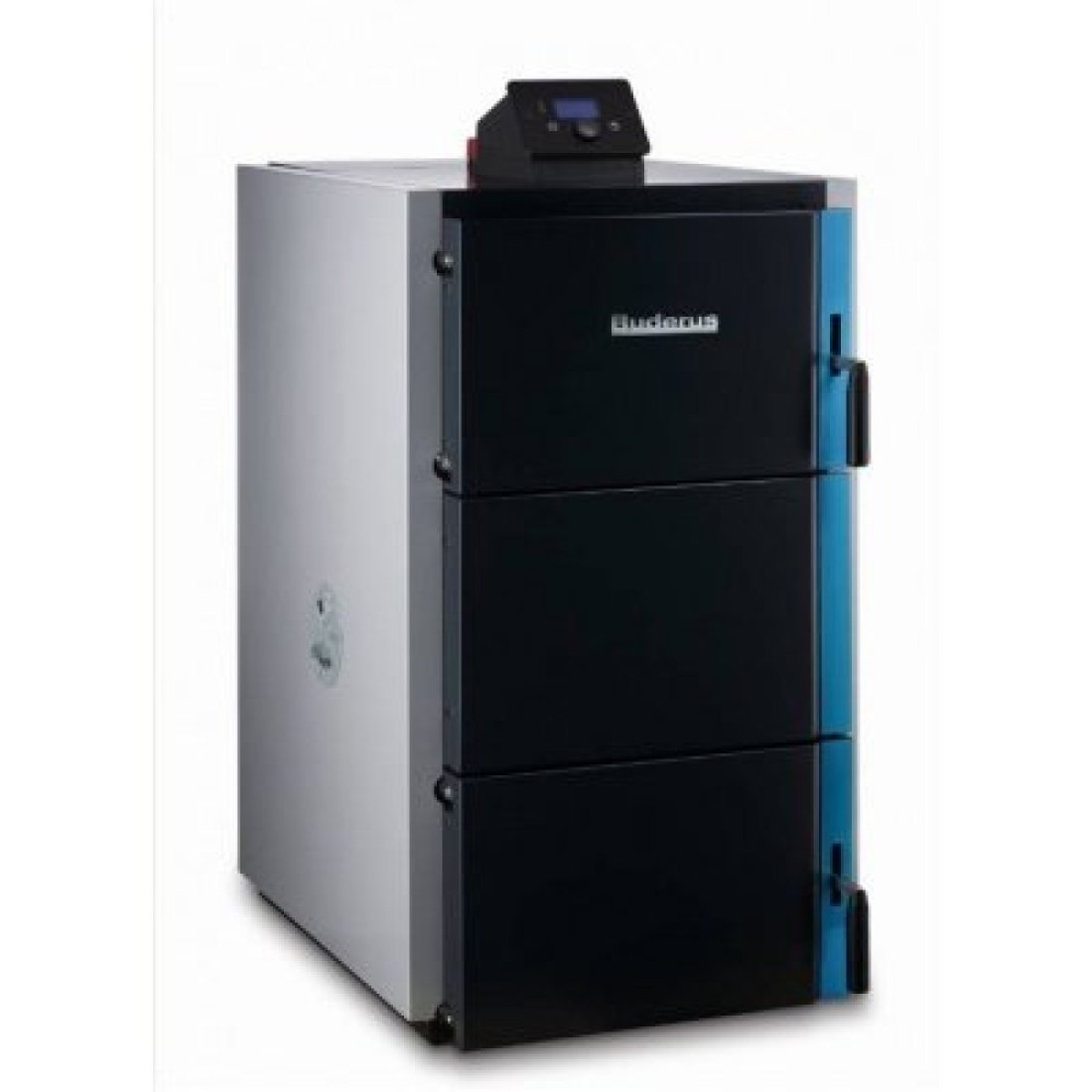

Котёл Buderus Logano G221 32 кВт
Характеристики: Твердотопливный котёл длительного горения Buderus Logano G221 7738500105- 32 кВт
- Характеристики
- Описание
- Документация
Описание
Модель котла снята с производства
Buderus Logano G221 32
Твердотопливный котел «Buderus Logano G221 32» мощностью 32 кВт применяется для отопления загородных домов и других небольших промышленных сооружений площадью до 320 м2, используя при этом в качестве топлива древесину, уголь и даже кокс. Котел легко встраивается в уже существующую систему отопления. Его можно использовать в гравитационных системах отопления как автономно, так и в комбинации с отопительными котлами, работающими на газе или дизельном топливе в качестве резервного источника тепла.
Благодаря высококачественному чугуну котел «Logano G221 32» является мощным и надежным, а также гарантирует комфортное отопление год за годом. Защитный теплообменник обеспечивает высокую безопасность режима работы путем автоматического охлаждения котла, когда он сильно разогревается. Также котел оборудован термостатным регулятором, который автоматически снижает подачу воздуха для горения, когда температура в котле начинает расти.
Котел «Logano G221 32» работает без использования вспомогательной энергии и могут эксплуатироваться при отсутствии напряжения в сети.
Применяемое топливо:
– кокс для сжигания (сорт орех I), 20-40 мм,
– кокс для сжигания (сорт орех II), 10-20 мм, или кубик, 40-100 мм,
– каменный уголь (сорт орех I), 20-40 мм,
– каменный уголь (сорт орех II), 10-20 мм, или кубик, 40-100 мм,
– дрова (длина полена до 47 см),
– уголь или дрова в брикетах, гранулах или опилках.
Внимание: бурый уголь применять не рекомендуется.
Основные преимущества котла «Logano G221 32»:
КПД: до 78 %
Теплообменник из коррозионностойкого запатентованного серого чугуна «Buderus»
Разнообразный выбор топлива: древесина, каменный уголь, кокс
Продолжительный процесс горения за счет больших объемов загрузочной камеры и зольника
Максимальная длина полена 47 см
Возможность использования для ГВС при установке дополнительного бойлера
Простая конструкция
Быстрый монтаж, простое техническое обслуживание
Сменные петли на дверце (возможность открытия дверцы как влево, так и вправо)
Легкий доступ и простота чистки топочного пространства
Компактные размеры
Эргономичный дизайн
Документация
| № | Документ | Скачать |
|---|
Нужна помощь в подборе оборудования Buderus, монтаже или сервисе!
Модель Buderus Logano S111-2.
Котёл на твёрдом топливе (Германия)Работа до 12 час, от одной закладки топлива.
Поддержка заданной температуры без участия человека. Простой в чистке и обслуживании. Энергонезависимый.
Модельный ряд (кВт) 12, 20, 24, 25, 32, 45
Необычайная популярность твердотопливных котлов Buderus Logano S111, вызвана конструкцией максимальной автоматизации котла, без участия электричества, что значительно повысило комфорт эксплуатации в энергонезависимых системах отопления. Над ним не надо «стоять», котел все сделает сам. Все что от Вас требуется, вовремя закладывать топливо 2 раза в сутки и убирать золу по мере необходимости.
Стальной твердотопливный котел Buderus Logano S111 разрабатывался с 1968 года, за это время была получена удачная конструкция с полуавтоматическим принципом работы, использующая естественные законы природы, такие как силу земного притяжения и теплового расширения. Давайте же подробнее рассмотрим конструктивные особенности этого замечательного котла.
Полуавтоматическая подача топлива
Вертикальная загрузка сверху, позволило автоматизировать подачу топлива, используя естественную силу тяжести. По мере сгорания топливо проседает под своим весом в зону горения, подавая новую партию в нужный момент.
После растопки котла и выхода в рабочий режим можно засыпать более сырой уголь или дрова, к моменту подхода к сгоранию оно будет уже просушенным и подготовленным к горению, что повышает КПД горения топлива. (Это условие применимо к котлам от 20 кВт и выше)
Время горения одной закладки топлива, до 12 часов
Объемный загрузочный бункер увеличил интервал времени необходимый для загрузки новой партии топлива. К котлу можно подходить буквально 2 раза в сутки, утром и вечером, добавляя новую партию угля или дров и убирая золу при необходимости.
Высокая энергоэффективность, до 86%
Конструкция трех кратного огибания плоских теплообменников, существенно повысило эффективность передачи тепла воде системы отопления.
При прохождении теплообменников, горячие дымовые газы успевают передать тепло и остывают до температуры 100 – 250 градусов, в то время как в обычных печах температура на выходе составляет около 600 градусов.
Огнеупорный кирпич (шамот) в конструкции котла
Шамотный огнеупорный кирпич, примененный в конструкции котла, выполняет несколько функций. Заложенный в месте непосредственного контакта с горящим топливом защищает более холодный теплообменник (темп до 100 град) от налипания смолы и шлака, а так же раскаляясь, подготавливает новую партию топлива к горению и полностью дожигает не сгоревшую часть в случае налипания.
Другая часть шамота, расположенная выше зоны горения, приостанавливает раскаленные газы, идущие в каналы теплообменников, что способствует лучшей передачи тепла воде отопления.
А так же, раскаляясь, дожигает летучие вещества, выделяемые из топлива во время горения, тем самым достигается более полное сгорание топлива.
Для горения газов, в зону раскаленного шамота подводится дополнительный воздух по воздушным каналам, устроенных по бока котла.
Подача воздуха регулируется специальными задвижками.
Энергоэффективность выше на 26% по сравнению обычными котлами
В результате вышеуказанных решений, котлы Buderus Logano S111 достигли высокой энергоэффективности, на угле она составила 84%, на дровах 86%.
К примеру энергоэффективность качественных котлов классической конструкции достигает только 60%.
Автоматическое регулирование температуры
Открывание, закрывание заслонки подачи воздуха для горения, происходит автоматическим регулятором температуры, известной фирмы Honeywell США. Принцип действия основан на тепловом расширении вещества чувствительного к изменениям температуры котловой воды.
При достижении заданной температуры, клапан уменьшает подачу воздуха, при падении увеличивает, автоматически открывая, закрывая воздушную заслонку.
На клапане расположена шкала, позволяющая точно выставить требуемую температуру нагрева воды.
После установки температуры, клапан поддерживает температуру на одном уровне без участия человека.
Диапазон регулировки, от 60 до 95 градусов.
Клапан так же защищает котел от закипания и перегрева
Воздушная заслонка имеет смотровое окошко, для контроля горения топлива.
Встряхиваемая решетка
Сконструированная особым образом система колосников избавит вас от надобности открывать крышку и ворошить угли кочергой. Для встряхивания решетки достаточно слегка потрясти рычаг находящийся слева котла. Зола и сгоревшие остатки соберутся в зольный ящик под колосниками
Качество изготовления.
Немецкие котлы Buderus Logano S111 производят в Европе на чешском заводе Дакон, входящий в международный концерн Buderus.
Примененная в конструкции котла специальная жаропрочная котловая сталь, имеет ресурс работы не менее 25 лет.
Внутренние многотопливные котлы Продукты | Альтернативные системы отопления
Наши многотопливные котлы способны обогревать дома и коммерческие помещения площадью от 1000 до 11 000 кв. футов. Они идеально подходят для тех, кто ищет прочный, долговечный котел с возможностью использования различных видов топлива.
Для всех доступных размеров… Нажмите здесь
Multi-Fuel — это обычный котел с восходящим потоком воздуха, работающий вручную, без излишеств. Они созданы из стального листа толщиной ¼ дюйма…
…что позволяет обеспечивать комфортное тепло вашим близким на всю оставшуюся жизнь. Поскольку он производится более 30 лет, вы можете быть уверены, что сможете согреть свою семью и сохранить состояние на долгие годы.
Наша фирменная чугунная решетка и наши системы двойной тяги позволяют сжигать различные виды твердого топлива (антрацит и битуминозный уголь). Согласование сжигаемого топлива с тем, как воздух для горения поступает в огонь, позволяет оптимизировать процесс горения, добиваясь максимальной эффективности.
Две части нашей системы двойной тяги: заслонка, расположенная на загрузочной дверце, которая подает воздух поверх огня. Воздух также может поступать через нагнетательный вентилятор. Обе эти опции контролируются аквастатом, который определяет температуру воды, открывает и закрывает их и поддерживает постоянную температуру воды.
Одновременно может работать только одна из частей. Он также может быть построен для движения без электричества.
Единственным отличием наших моделей WC и WOC является камера сгорания, добавленная к котлу, которая позволяет установить на нем горелку, работающую на жидком/газовом/пропановом топливе. Мы используем другую камеру сгорания, чтобы вы могли создать превосходный рисунок пламени, который позволяет горелке работать эффективно, а поскольку камера сгорания отделена от основной топки, она защищает сопло горелки.
Горелка работает в отдельной камере сгорания, которая ведет в основную топку, поэтому независимо от того, сжигаете ли вы мазут, каменный или мягкий уголь, вам потребуется только одна котельная система. Горелка также питается от аквастата котла.
Функция автоматического переключения с угля на нефть, если температура воды падает из-за отсутствия огня, доступна для всех моделей WOC. Выбор «Автоматическое переключение» дает вам свободу действий и уверенность в том, что ваш дом не остынет, если вы, например, решите сделать перерыв на выходные.
В стандартную комплектацию Multi-Fuel входят:
- Устаревшая система решетки
- Огромная 14-дюймовая штабелируемая дверь
- Самоактивирующаяся система двойной тяги – вентилятор принудительной тяги и заслонка естественной тяги
- Топка, облицованная огнеупорным кирпичом
- Дефлектор с водяным охлаждением (для повышения эффективности)
- Гидроутверждение до 60 фунтов на квадратный дюйм
- Изготовлен из стального листа ¼”
- Аквастат управления Honeywell
- Датчик температуры/давления
- Предохранительный клапан, одобренный ASME
- Дымовая заслонка грузовой двери
- Для моделей WOC – отдельная камера сгорания.
Стоимость владения нашими многотопливными котлами – одна из самых низких! $40.00 – $80.00 каждый год в целом!!
Традиционно многотопливные котлы продавались как комбинированные дрова/уголь, однако из-за правил EPA Phase 2 эти котлы больше не продаются для постоянного использования на дровах.
Для котлов с автоматической подачей топлива, пожалуйста, просмотрите нашу серию продуктов Wood Gun или Coal Gun
Резервное питание на пропане/природном газе дополнительная стоимость.
Автоматическое/ручное переключение
Для мазута №2 резервная система может работать в режиме автоматического переключения, когда мазут берет на себя управление, когда в топке закончилось угольное топливо. Для других видов топлива, таких как природный газ или пропан, переключение осуществляется только вручную.
Бытовой змеевик
Этот бытовой змеевик способен подниматься на 100°F со скоростью 5 галлонов в минуту, температурой воды на входе 50° и давлением воды 65 PSI. По этой причине он ввинчивается в резьбовой фитинг 4 IN NPT, установленный на котле.
Теплоизоляционный кожух
Наши базовые многотопливные котлы не имеют изоляции вокруг резервуара для воды, что обеспечивает оптимальное теплоотвод в котельной.
Если вы решите удерживать больше этого тепла, к котлу можно добавить изоляционную рубашку. Эта изоляционная оболочка аналогична той, что используется в котлах Wood Gun или Coal Gun.
Сертификация ASME
Сертификация ASME подтверждает качество стали и стандарт сварки водяной рубашки котла. Каждая сертифицированная ASME водяная рубашка была сжата до 60 фунтов на квадратный дюйм и поставляется с выпускным клапаном на 30 фунтов на квадратный дюйм.
Отсечка при низком уровне воды
Отсечка при низком уровне воды определяет уровень воды в баке котла и отключает агрегат, если уровень воды падает до опасного уровня. Доступен с автоматическим или ручным сбросом.
Описание твердотопливных котлов | Руководство по котлам
- Получите лучшие котировки, быстро!
- Более 5000 инженеров по всей Великобритании
- Зарегистрированные инженеры по газовой безопасности
Нужен новый котел?
Получите БЕСПЛАТНЫЕ котировки без обязательств прямо сейчас!
- Никаких задержек! Получите котировки сегодня
- Сравните предложения и получите лучшие цены
- Инженеры, зарегистрированные как Gas Safe и OFTEC
Какая работа вам нужна?
Новый котел с установкой Новый Централ Обогрев Ремонт котла
org/BreadcrumbList»>Автор: Ник Гири
Обновлено: 6 июля 2022 г.
- Что такое твердотопливный котел?
- Типы твердотопливных котлов
- Что такое котел на биомассе?
- Зачем устанавливать твердотопливный котел?
- Получить котировки для котла на твердой биомассе
Твердотопливный котел может быть идеальным выбором системы отопления для автономных объектов. Они сжигают твердое топливо, такое как дрова или уголь (не рекомендуется), и являются отличной альтернативой газу, нефти и электричеству.
Традиционные твердотопливные котлы – это печи, которые можно подключать к системе центрального отопления. Более современным подходом было бы установить котел на биомассе, который представляет собой возобновляемую систему отопления, в которой сжигаются растительные материалы.
Что такое твердотопливный котел?
Старые системы отопления, которые включали котел на твердом топливе, относились к дровяным или угольным печам. Совсем недавно котлы на биомассе стали популярным вариантом твердого топлива. Они так же эффективны и действенны, как и другие системы отопления, но также являются возобновляемыми. Это потому, что они сжигают растительные организмы, которые полностью углеродно-нейтральны.
Типы твердотопливных котлов
Печи на твердом топливе
Печи на твердом топливе часто относятся к дровяным горелкам, но также доступны угольные горелки.
Стоит отметить, что правительство постепенно отказывается от сжигания влажных дров и некоторых видов угля.
Это будет означать, что покупать можно будет только сухую древесину и промышленный уголь, поскольку они более экологичны.
Дровяные печи могут работать на древесной щепе, пеллетах или бревнах, причем дрова являются наиболее популярным вариантом. Это автономные обогреватели, что означает, что они обогревают только комнату, в которой они установлены. С мая 2021 года обратите внимание на логотип «Ready to Burn» на поставках дров для сжигания.
Многотопливные печи обеспечивают гибкость, поскольку они могут работать на дровах и холоде.
Твердотопливные печи обогревают только помещение, в котором они установлены, если они не подключены к системе центрального отопления. Узнайте, как подключить дровяную горелку к центральному отоплению.
Котлы на биомассе
Система отопления, работающая на биомассе, сжигает природные материалы для обогрева дома. Как правило, это древесные гранулы, щепа или бревна, но также могут быть и растительные организмы.
Котлы на биомассе работают так же, как обычные котлы. Они обеспечивают отопление и горячую воду за счет сжигания топлива, но единственный углерод, выбрасываемый в атмосферу, ранее поглощался древесным топливом. Это делает их углеродно-нейтральной возобновляемой системой отопления.
В отличие от твердотопливных печей, в которые необходимо подавать топливо вручную, котел на биомассе может подавать топливо автоматически через бункер. Хотя также доступны котлы на биомассе с ручной подачей.
Что такое котел на биомассе?
Установка котла на биомассе требует принятия многих решений. А именно, от типа топлива, на котором вы хотите, чтобы система отопления работала, а также от того, установить ли модель с ручной или автоматической подачей.
В зависимости от модели котел на биомассе может работать на древесной щепе, бревнах или пеллетах (некоторые котлы на биомассе могут работать более чем на одном из этих видов топлива).
- Древесная щепа: Более доступна по цене, чем пеллеты, но менее эффективна.
- Бревна: 9 шт.0021 Самое большое топливо для котла на биомассе, которое необходимо вручную подавать в котел, когда требуется тепло. Потенциально может быть получен в местных лесных массивах.
- Древесные гранулы: Изготовлены из спрессованной древесной стружки и опилок и могут автоматически подаваться в котел из резервуара для хранения.
Зачем устанавливать твердотопливный котел?
Преимущества твердотопливных котлов
- Низкие эксплуатационные расходы
- Нет опасений по поводу перебоев в подаче
- Выбирайте из множества видов твердого топлива
- Увеличить вентиляцию помещения
Недостатки твердотопливных котлов
- Уголь очень вреден для окружающей среды
- Требуется дополнительное место для хранения топлива
- Обогревать только одно помещение (если оно не подключено к системе отопления)
- Считается «грязной» системой отопления, поскольку по сути это открытый огонь
Теперь обратимся к котлам на биомассе.
Они представляют собой более современную версию твердотопливных котлов, которые потенциально обладают многочисленными преимуществами автономности.
Преимущества котлов на биомассе
- Нейтральный углерод
- Достичь уровня эффективности более 90%
- Обеспечить отоплением и горячей водой всю недвижимость
- Вы могли бы обогреть свой дом бесплатно (если у вас есть доступ к дровам)
- Может иметь право на получение выплат в рамках программы Renewable Heat Incentive
Недостатки котлов на биомассе
- Более высокие первоначальные затраты по сравнению с газовыми, жидкотопливными и электрическими котлами
- Топливо должно храниться в вашей собственности
- Могут быть большие системы отопления
- Пепел из систем с ручной подачей необходимо регулярно очищать
Сколько стоит твердотопливный котел?
Твердотопливные котлы могут стоить от 499 до 5000 фунтов стерлингов.
Это только для самой печи, поэтому вам также нужно будет учитывать цену установки. На стоимость установки может повлиять ряд факторов, в том числе:
- Тарифы, взимаемые установщиком
- Ваше местоположение
- Дымоход нуждается в ремонте
- Нет дымохода? Затем необходимо установить дымоход
- В строительных нормах указано, что в помещении с печкой необходима вентиляция
Чтобы свести затраты на установку к минимуму, мы настоятельно рекомендуем сравнивать предложения.
Между тем, стоимость котла на биомассе с ручной подачей топлива колеблется от 4 000 до 10 000 фунтов стерлингов по сравнению с 9 000 до 21 000 фунтов стерлингов для котла с автоматической подачей топлива.
Наряду с первоначальными ценами стоит обратить внимание и на долгосрочные затраты. Уголь является относительно недорогим топливом, но его использование постепенно прекращается, поэтому его использование не рекомендуется. Древесная щепа часто является самой дешевой формой топлива из биомассы, но, если ее можно получить в лесистой местности, то древесные бревна потенциально можно найти бесплатно.
| Тип топлива | Средняя цена (пенс / киловатт-час) |
|---|---|
| Уголь (твердое топливо) | 4.13 |
| Щепа | 2,9 |
| Деревянные бревна | 6,93 (или бесплатно) |
| Древесные гранулы | 5,99 |
Выбор котла, работающего на биомассе, потенциально может дать вам право на оплату по программе Renewable Heat Incentive (RHI). RHI, по сути, является финансовым стимулом для обогрева вашего дома с использованием возобновляемых источников энергии. С котлом на биомассе вы можете получать 6,97 пенсов за киловатт-час тепла, вырабатываемого в течение 7 лет.
Получить котировки для котла на твердой биомассе
Подходит ли котел на биомассе для отопления вашего дома? Тогда вы можете получить бесплатные котировки прямо здесь, в Руководстве по котлам.
Просто заполните короткую форму запроса, а мы позаботимся обо всем остальном.
