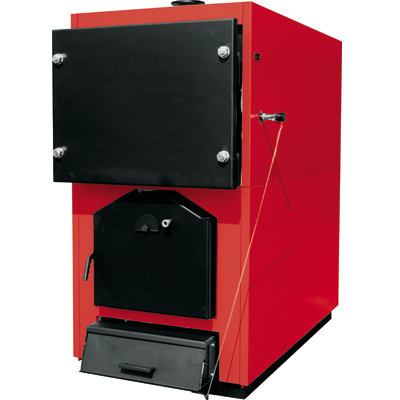

Котлы 200 квт твердотопливные – ECO-CKS 200 Стальной котел Wirbel на твердом топливе, 200кВт / Твердотопливные стальные котлы ECO-CKS 150-500 kW / Котельное оборудование Wirbel

Содержание

Твердотопливный котел 200 кВт

Твердотопливный котел 200 кВт (0,23 МВт) применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливается в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 2000 м2, отапливаемый объем 6000 м3.

Твердотопливный котел 200 кВт работает с принудительной тягой, которая обеспечивается дымососом, возможно изготовление модели котла, работающей на самотяге. Вид сжигаемого топлива: каменный/бурый уголь, возможно изготовление данной модели котла для сжигания угля и дров, а также только древесного топлива.

Котел стальной водогрейный 200 КВт поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой РВР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки котла входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт. Котел КВр-0,2 работает без вентилятора.

Кроме того котлы 200 КВт могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел 200 КВт работает с ДН 3,5 с дв. 3,0/1500 при сжигании каменного и бурого угля, но без дутьевого вентилятора. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

Для обеспечения циркуляции воды через котел 200 КВт либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Основные характеристики твердотопливного котла 200 КВт

  • высокий КПД - до 83 %;
  • минимальный расход топлива - 35 кг/ч условного топлива;
  • компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке;
  • котел прост в монтаже и удобен в эксплуатации;
  • маневренней -быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работает в диапазоне нагрузок 30-115 %, что важно в осенне-весенний период и в особо холодные зимние дни;
  • не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цена на котел 200 КВт низкая по сравнению с импортными и отечественными аналогами.

Конструкция твердотопливного котла 200 кВт

Твердотопливный котел 200 кВт изготавливается из стальных труб и листового проката, двумя блоками: котельный блок и чугунная топка. Котельный блок при монтаже устанавливается на колосниковую топку, в верхней части котла два пакета конвективного блока, выход газов организован в верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сбоку конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Твердотопливный котел 200 кВт легко монтируется. Монтаж котла заключается в следующем: котел устанавливается на топку и закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дымосос.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Твердотопливный котел 200 кВт работает с принудительной тягой, обеспечиваемой дымососом, вентилятор для работы котла не требуется. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Технические характеристики твердотопливного котла 200 кВт

НаименованиеТвердотопливный котел 200 кВт
Мощность водогрейного котла, Гкал/ч (МВт)0,2 (0,23)
Отапливаемая площадь при высоте потолка 3 м, м²2000
ТопливоКузнецкий ДХаранорский Б1
Низшая теплота сгорания, ккал/ч52302720
КПД котла, не менее, %8073
Расход топлива, кг/ч48104
Расход условного топлива, кг/ч35
Температура уходящих газов, °CНе более 200
Расход рабочей среды, м³/ч8
Температура воды, °C70-95
Давление рабочей среды, МПа (кгс/cм²)2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²)не более 0,05 (0,5)
Аэродинамическое сопротивление, Па (мм. вод. ст.)Не более 80
Площадь зеркала горения, м²0,46
Габаритные размеры котельного блока, не более
Длина, мм970
Ширина, мм1400
Высота, мм2410

Работа котла твердотопливного 200 кВт

Твердотопливный котел 200 кВт прост в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы и шлака происходит через отверстия в колосниках в золовой короб. В модели котла с беспровальной решеткой накапливающиеся в топке зола и шлак выгребаются через загрузочное окно. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Обозначение котла. Водогрейные котлы мощностью 200 КВт имеют различное обозначение у различных производителей - котел КВр-0,2 К, котел КВр-0,2 КБ, котел-0,2, котел КВр-0,2-95, котел КВ-0,2-95, котел КВр-0,2 К, котел КВр-0,2 КБ, котел КВ 0,2, котел КВр-0,2-95, котел КВ-0,2-95, где К - каменный уголь, Б - бурый уголь, 0,2 МВт, 95 - температура нагрева воды.

Котельный завод "Росэнергопром" производит и реализует твердотопливные колосниковые котлы различных моделей. Купить твердотопливный котел 200 кВт можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.

boiler-plant.ru

Твердотопливный котел ЭПМ 200 кВт пиролизного типа

В данный момент проводится акция, на любой твердотопливный котел длительного горения российского производства предоставлена максимальная скидка! На нашем сайте вы можете купить промышленный котел на твердом топливе прямо у производителя.

Котел твердотопливный российского производства

Покупая твердотопливный котел российского производства вы обзаводитесь рядом преимуществ. Сегодня на рынке представлена отопительная техника как отечественного, так и импортного производств. Наши агрегаты гораздо более адаптированы под местные реалии. Более того, они не так избалованы топливом и могут работать на достаточно низком по качеству сырье.

Продукция ЭПМ энергонезависима, и вам не будут страшны отключения электроэнергии, а так же скачки напряжения и сгорание микросхем. Механическая автоматика и регулировка горения доступна и проста.

Котельное оборудование производится нашим заводом с 2005 года. Мы изготавливаем полную линейку котлов от 10 кВт до 1 МВт. Наши агрегаты обладают множествами преимуществ перед конкурентами, одно из них цена. Так как мы являемся заводом изготовителем, то можем конкурировать ценой с перепродажниками и стараемся поддерживать цены ниже конкурентов не в ущерб качеству, а наоборот, делая изготавливаемую продукцию доступней.

ЭПМ-200 способен отапливать площади до 2000 м?. В качестве топлива можно использовать опилки, щепу, отходы деревообработки, дрова, уголь, брикеты, торф и картон. Вся линейка ЭПМ имеет высокую эффективность и производительность, КПД находится в пределах 87-91%.

Произведенный в России, ЭПМ-200 - твердотопливный котел длительного горения, пиролизного типа. Благодаря пиролизу достигается высокая экономия топлива и вашего времени, ведь одна закладка горит до 12 часов. Так же, немаловажно отметить, что наши отопительные агрегаты энергонезависимы и оснащены регуляторами мощности в пределах 30%-100%.

44kotel.ru

Котел 200 КВт

В избранное

Сравнить

Водогрейный котел КВ 0,2 Гкал работает без дымососа. Отапливаемая площадь 2000 м². Сжигаемое топливо каменный и бурый уголь. Высокое КПД, экономичность, компактные размеры, надежность работы.
  • Удобно оплатьть

  • Удобно доставить

В избранное

Сравнить

Водогрейный стальной отопительный котел КВр-0,2 на угле с ручной топкой мощностью 0,2 Гкал (0,23 МВт) предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 2000 м².
  • Удобно оплатьть

  • Удобно доставить

В избранное

Сравнить

Котел на дровах КВр-0,2 КД - мощность 0,2 Гкал, отапливаемая площадь 2000 м², температура нагрева 95 °С. Предназначен специально для сжигания дров и древесного топлива, имеет высокое КПД и повышенную надежность работы именно на этом виде топлива.
  • Удобно оплатьть

  • Удобно доставить

В избранное

Сравнить

Котел на дровах КВр-0,23 КД - мощность 0,23 МВт, отапливаемая площадь 2000 м², температура нагрева 95°С. Разработан специально для сжигания дров и древесного топлива, с учетом его характеристик, что обеспечивает высокое КПД и его надежную работу.
  • Удобно оплатьть

  • Удобно доставить

В избранное

Сравнить

Водогрейный котел 0,2 МВт. Отапливаемый объем 6000 м³. Виды топлива уголь, дрова.
  • Удобно оплатьть

  • Удобно доставить

В избранное

Сравнить

Водогрейный котел 150 КВт. Отапливаемый объем 4500 м³. Виды топлива уголь, дрова.
  • Удобно оплатьть

  • Удобно доставить

В избранное

Сравнить

Водогрейный котел 300 КВт. Отапливаемый объем 9000 м³. Виды топлива уголь, дрова.
  • Удобно оплатьть

  • Удобно доставить

www.kvzr.ru

Котел 200 КВт

Котел 200 КВт

В конструкции котла 200 КВт на угле заложено:

  • высокий КПД
  • эффективность сжигания топлива
  • экономичность
  • компактность
  • надежность
  • удобство эксплуатации
  • повышенная ремонтопригодность
  • простота монтажа
  • безнакипность

За счет применения следующих конструктивных решений, промышленный отопительный котел 200 КВт отличает высокий КПД. Большой объем топочной камеры обеспечивает полное выгорание топлива, снижая тем самым потери с механическим недожогом. Газоплотное исполнение топки и качественная теплоизоляция снижают потери тепла через стенки твердотопливного котла длительного горения и окружающую среду и исключают присосы холодного воздуха в топку котла твердотопливного. Развитая конвективная часть нагрева обеспечивает снижение температуры уходящих газов из котла отопительного твердотопливного до 200 -180 °С.

Применение современной технологии сжигания топлива в слое снижает потери с мех и хим недожогом топлива. Гидравлическая схема в котле работает по схеме противотока и конвективный пакет выступает в роли экономайзера. Многочисленные перегородки, установленные в коллекторах водяного твердотопливного котла, направляют поток теплоносителя, исключая возникновение застойных зон и локальный перегрев поверхностей нагрева, высокие скорости и турбулизация потока воды максимально снижают образование накипи, котлы надежно работают без специальных мероприятий по химводоподготовки.

Технические характеристики водогрейного котла 200 КВт

Наименование Котел 200 КВт
Мощность водогрейного котла, Гкал/ч (МВт) 0,2 (0,23)
Отапливаемая площадь при высоте потолка 3 м, м² 2000
Топливо, уголь каменный бурый
Низшая теплота сгорания  5230 2720
КПД котла, не менее, % 80 73
Расход топлива, кг/ч 48 104
Расход условного топлива, кг/ч  35
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 8
Температура воды, °C 70-95
 Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²), не более 0,05 (0,5)
Аэродинамическое сопротивление, Па (мм.вод.ст.), не более 30
Площадь зеркала горения, м² 0,46
Габаритные размеры котельного блока с топкой, не более
Длина, мм 1050
Ширина, мм 1300
Высота, мм 2200

Обозначение котла котла мощностью 200 кВТ в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт" - Котел КВр-0,2 К, Котел КВр-0,2 КБ, Котел КВр-0,2-95, Котел КВ-0,2-95, Котел КВ-0,2, КВС-0,2, КСР-0,25

Устройство и конструкция котла

Водогрейный твердотопливный котел 200 КВт предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды, используется в системах централизованного теплоснабжения на нужды отопления и горячего водоснабжения.

Котел 200 КВт отопительный на угле выполнен двухблочным - блок котла и колосниковая топка. Блок водогрейного котла представляет собой стальную сварную конструкцию, состоящую из стальной трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. На фронте котла промышленного отопительного устанавливается топочная дверка для загрузки топлива и выгрузки шлака. В модели твердотопливного котла водогрейного с возможностью сжигания резервного топлива дров на фронте котла устанавливается 2 загрузочные дверки.

Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Стальные отопительные котлы имеют башенную сомкнутую компоновку. Топочная камера котлов состоит из труб Ø 32x3,0 мм. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. Конвективная часть нагрева состоит из пакетов змеевиковой формы выполненных из труб Ø 32x3,0 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Это обеспечивает более интенсивное и полное омывание труб горячими газами. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки котла.

Гидравлическая схема твердотопливного котла 200 КВт выполнена многоходовой, с множеством перегородок, для увеличения скорости воды в котле отпительном водогрейном и исключения застойных зон и локального перегрева поверхностей нагрева. Кроме того, турбулизация водяного потока препятствует образованию пристенного кипения и отложения накипи на поверхностях нагрева. Котлы работают с принудительной циркуляцией теплоносителя которую обеспечивают сетевые насосы.

Топочная камера водогрейного промышленного котла 200 КВт выполнена газоплотной. Газоплотность котла обеспечивается путем варки стальной полосы в межтрубное пространство топочных панелей. Ширина газоплотной полосы рассчитывается таким образом, чтобы обеспечивать ее стабильное равномерное охлаждение и не допустить перегрев и порыв в процессе эксплуатации котла. Качество обварки газоплостности обеспечивает исключение присосов холодного воздуха в топочную камеру котла и исключает выбивание дымовых газов в котельный зал котельной.

Легкая изоляция котла 200 КВт выполнена съемной, облегченной из плит ПТЭ. Плиты закрепляются на каркасе, обшивка водогрейного котла выполняется из стальных листов. Преимущества легкой изоляции - максимальная монтажная готовность котельного блока, его компактность, минимизация потерь КПД котла через потери тепла q5 в окружающую среду, за счет высокого качества обмуровки.

По желанию заказчика возможно исполнение котельного блока под кирпичную обмуровку, без обшивки и изоляции. Но на сегодняшний день такие модели котлов практически не пользуются спросом у заказчиков ввиду больших по сравнению с легкой обмуровкой стоимости и срока монтажных работ.

Газы в конвективной части котла 200 КВт проходят два хода и выходят через газоход в верхней части задней стенки котла. В случае установки котла в уже существующей котельной с газоходами расположенными снизу котельной, возможно изготовление опускного газохода вдоль задней стенки котла и вывод газов вниз. Для очистки конвективных поверхностей нагрева от сажи и золы в обшивке котла предусмотрены удобные люки. В нижней части стального отопительного котла находятся два зольных бункера, под топкой и под конвективной поверхностью нагрева. В бункерах предусмотрен лаз для очистки от зольных отложений и осмотра труб конвективного пакета.

Котел угольный отопительный 200 КВт работает с уравновешенной тягой, которую обеспечивает дымосос ДН. Вентилятор поддува в котле не нужен.

Монтаж котла

Котел водогрейный 200 КВт поставляется блоками максимальной заводской готовности. Котел 200 КВт устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Далее котел подсоединяется по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается котельная автоматика.

Комплект поставки котла

Котельный блок 200 КВт, топка, колосники, вентили, предохранительные клапаны, дисковые затворы, термометры, манометры, трехходовые краны, паспорт и инструкция по эксплуатации водогрейного котла.

Дополнительная комплектация котла

Угольный котел 200 КВт работает с дымососом ДН 3,5 с дв. 3/1500 при сжигании каменного и бурого угля.

При установке дымососа на группу котлов, дымосос подбирается индивидуально и бесплатно согласно опросному листу.

Для обеспечения циркуляции воды через котел либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос типа К, КМ, WILO (Вило), Grundfos (Грундфос).

Установка импортных насосов предпочтительнее с точки зрения надежности, экономичности и компактности оборудования.

Купить котел 200 КВт

Для того, чтобы купить котел 200 КВт вы можете сделать заявку в отдел сбыта по телефону 8-800-700-06-43, либо оформить заявку он-лайн. Инженеры-консультанты дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование стального водогрейного котла 200 КВт и котельно-вспомогательного оборудования может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.

kvtc.ru

Пиролизный котел Т-200 ТЕПЛОВЪ, 200 кВт

Пиролизный котел Т-200 Тепловъ, 200 кВт

Компания «ТЕПЛОВЪ» предлагает вашему вниманию водогрейные котлы на твердом топливе длительного горения для различных сфер применения. Каждый котел является законченным, готовым к установке и длительной эксплуатации продуктом.

Твердотопливные котлы длительного горения «Тепловъ» мощностью от 120 до 300 кВт предназначены для отопления многоквартирных домов, магазинов, цехов, складов, промышленных объектов. Они вобрали в себя лучшие решения в сфере производства котельного оборудования, изготовлены с соблюдением стандартов и норм. Узнаваемый дизайн и продуманное расположение элементов котла делает его эксплуатацию удобной.

При разработке особое внимание было уделено качеству и увеличению времени безотказной работы каждой конкретной модели. Водогрейные котлы на твердом топливе «Тепловъ» лишены типичных ошибок, которые встречаются в продукции конкурентов. Каждый твердотопливный котел — плод работы сплоченного профессионального коллектива. Водогрейные котлы на твердом топливе «Тепловъ» изготовляются с применением качественного оборудования и комплектующих.

Большое внимание уделено увеличению длительности горения от одной закладки. Котлы "ТепловЪ" очень экономичны. Уменьшено потребление топлива в сравнении с аналогичными продуктами, благодаря чему Вы снижаете расходы на отопление и тратите меньше времени на заготовку дров и обслуживание котла.

Водогрейные котлы на твердом топливе «Тепловъ» легко устанавливаются в уже существующую отопительную систему, могут работать в каскаде котлов, а также применяться как отдельный теплогенератор или в комбинации с отопительным котлом, работающим на газе, электричестве или дизельном топливе в качестве основного или резервного.

Устройство котла:

  1. Применение базальта для теплоизоляции котла
  2. Высокое качество стальной конструкции
  3. Полностью энергонезависимый
  4. Современный дизайн

Интеграция в систему отопления:

  • Применяется как отдельный котел или в комбинации с отопительным котлом, работающим на газе, электричестве или дизельном топливе

  • Подходит для использования в насосной или гравитационной системах

  • Беспроблемная установка в уже существующие системы

  • Возможно создание каскада из нескольких котлов

  • Предельная температура подачи 95 градусов

  • Максимально допустимое рабочее давление в котле 3 атмосферы.

  • Минимальное значение температуры в обратной магистрали 60 градусов

  • Высокий КПД котла 82%

Преимущества котлов "ТЕПЛОВЪ":

  1. Автоматическая регулировка мощности прямодействующим регулятором тяги
  2. Удобное расположение термоманометра на верхней части котла для точного определения температуры и давления теплоносителя в системе
  3. Ручное регулирование разряжения при помощи шибера на передней части котла
  4. Удобная эргономическая ручка дверцы из каленой стали для надежного закрывания топочной камеры
  5. Инжектора из нержавеющей стали в камере дожига
  6. Мы надеемся, что это позволит легко выбрать именно тот отопительный котел, который поможет создать необходимый тепловой комфорт и удовлетворит все Ваши требования к организации системы отопления бытового или производственного применения.

Технические характеристики:

Технические параметры котлов Ед. изм. Марка котла «ТЕПЛОВЪ»
Т-150 Т-200 Т-250  Т-300
Номинальная тепловая мощность кВт 150 200 250 300
Диапазон регулирования мощности котла кВт 60-165 80-220 100-275 120-330
КПД при номинальной мощности не менее % 82
Площадь отапливаемых помещений м2 900-1575 1200-2100 1500-2625 1800-3150
МАХ. расход дров при Q=4.0 кВт/кг кг/ч 45,8 69,4 87 104,2
Среднечасовой расход дров кг/ч 21,5 32,1 42,1 48,8
Объем топки котла: л. 830 1600 2100 3050
      высота топки мм. 800 1000 1000 1050
      ширина топки мм. 790 1000 1125 1400
      длина топки мм. 1330 1600 1850 2065
Продолжительность горения одной загрузки час до 12
Фракция топлива дрова мм. 120 120 120 120
L-1200 L-1400 L-1600 L-1800
Водяной объем котла л. 1022 1322 1522 1522
Температура дымовых газов °С до 190
Расчетный расход теплоносителя в котле при ДТ=15 °С м3 8,6 11,5 14,3 17,2
Гидравлическое сопротивление котла КПа 41,5
Максимальное давление воды в котле МПА 0,6
Диапазон регулирования температуры воды к котле °С 60-95
Минимальная температура воды в обратной линии °С 60
Диаметр патрубка отходящих газов мм. 300 300 300 350
Размер дымовой трубы: - диаметр 0/ высота Н мм/м 300/18 350/18 350/18 350/22
Площадь отапливаемых помещений м2 11,3 14,3 17,9 21,1
Вес котла (нетто) кг. 1700 2300 3000 3300
Срок службы котла лет 10
Габаритные размеры котла:
высота мм. 2160 2580 2580 2620
ширина 920 1200 1300 1600
длина 1720 2200 2200 2500
Присоединительные патрубки котла:
Подающий и обратный трубопроводы Дн мм. 76 89
Спускные трубопроводы Ду 25 25
Трубопроводы КИП Ду 15-20 15-20

Комплект поставки:

• Водогрейные котел отопления на твердом топливе длительного горения Т-200
• Комплект колосников
• Автоматический регулятор тяги
• Инструкция по эксплуатации (паспорт котла)

www.ecowt.ru

Котлы Moderator - официальное представительство в России

Котлы твердотопливные

Твердотопливные котлы Moderator

Работа на одной закладке угля до 16 часов !!!

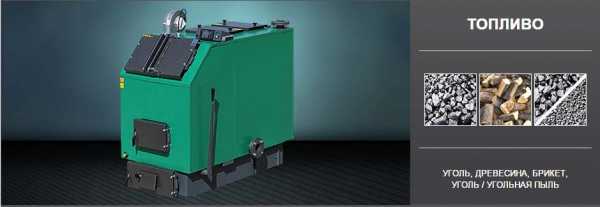

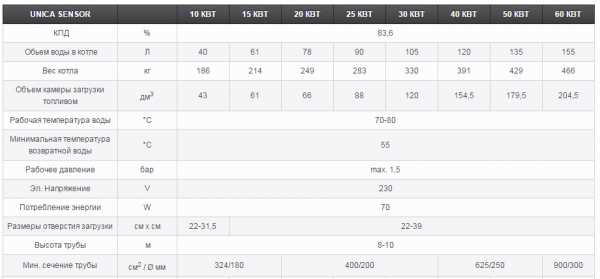

Твердотопливный котел Moderator UNICA SENSOR 10-60 кВт

Мощность: 10 kW, 15kW, 20kW, 25kW, 30kW, 40kW, 50kW, 60 kW

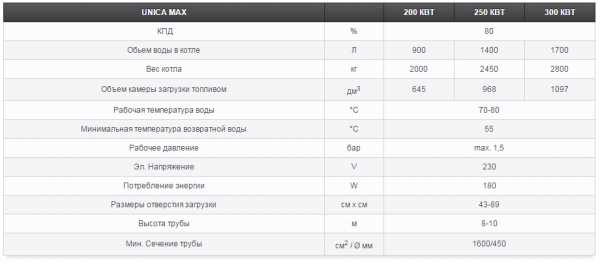

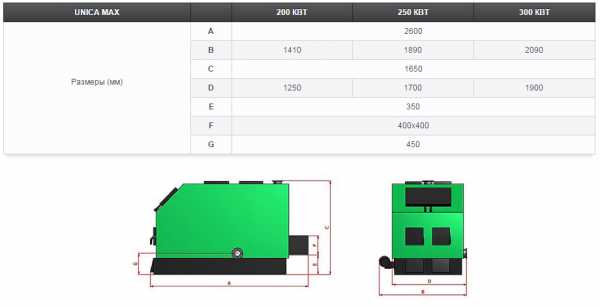

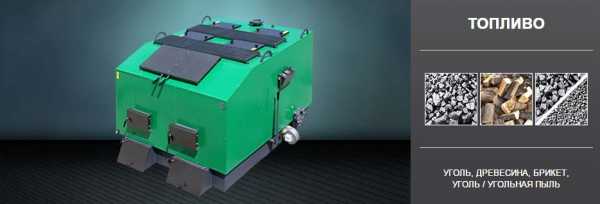

Твердотопливный котел Moderator UNICA MAX 200-300 кВт

Мощность: 200 kW, 250 kW, 300 kW

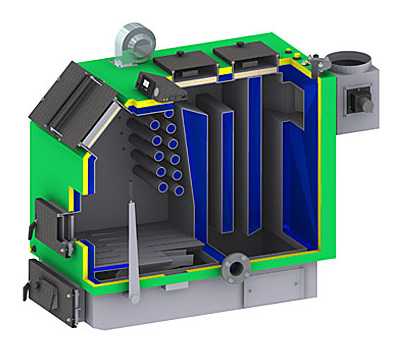

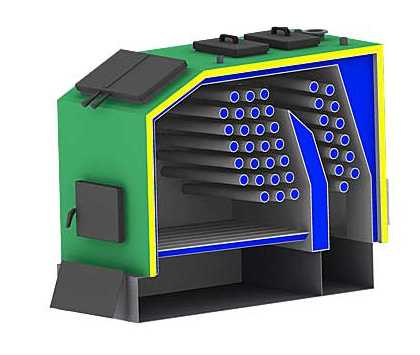

Котёл Moderator UNICA Max является котлом работающим в системе верхнего сгорания. Конструкция изготовлена из высококачественной котловой стали. Котёл с ручной загрузкой топлива, характеризуется широким загрузочным люком и большой топочной камерой обеспечивающей сжигание больших кусков древесины. Стандартная оснастка включает электронный командоконтроллер и дутевой вентилятор. Котёл UNICA Max может работать с системой топливоодачи SMOK предназначенной для сжигания биомассы.

Работа на одной закладке угля до 16 часов !!!







ОБОРУДОВАНИЕ - термометр, электронная система регуляции котла, вентилятор, комплект для чистки котла, рычаг прочистки колосников

ГАРАНТИЯ - 3 года

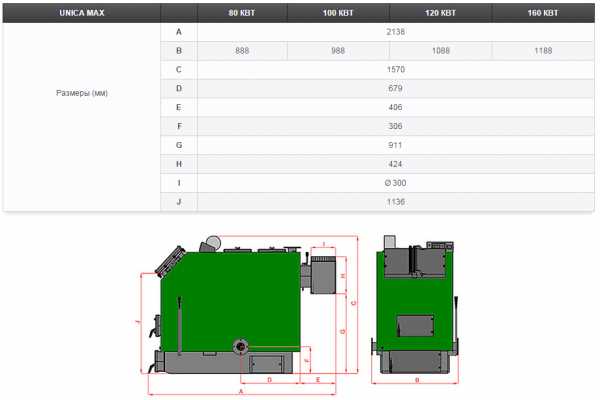

Твердотопливный котел Moderator UNICA MAX 80-160 кВт

Мощность: 80kW, 100kW, 120kW, 160kW



Котёл Moderator UNICA Max является котлом работающим в системе верхнего сгорания. Конструкция изготовлена из высококачественной котловой стали. Котёл с ручной загрузкой топлива, характеризуется широким загрузочным люком и большой топочной камерой обеспечивающей сжигание больших кусков древесины. Стандартная оснастка включает: регулятор ecoMax 200 с дутевым вентилятором, дымосос в борове котла а также датчик температуры топочных газов. Котёл UNICA Max может работать с системой топливоодачи SMOK предназначенной для сжигания биомассы.

Работа на одной закладке угля до 16 часов !!!







ОБОРУДОВАНИЕ- дымосос, термометр, электронная система регуляции котла, вентилятор, комплект для чистки котла, рычаг прочистки колосников

ГАРАНТИЯ - 3 года



moderator-russia.ru

Котел 200 КВт твердотопливный без дымососа

Котел 200 КВт твердотопливный без дымососа

Водогрейный твердотопливный котел 200 КВт (0,2 МВт) на естественной тяге применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливается в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 2000 м2, отапливаемый объем 6000 м3.

Котел 200 КВт работает на естественной тяге. Воздух для сжигания топлива подается в топочную камеру при помощи вентилятора. Вид сжигаемого топлива каменный и бурый уголь, дрова.

Водогрейный котел 200 КВт на твердом топливе на естественной тяге поставляется в комплекте с вентилятором поддува, КИП, запорной арматурой, предохранительными устройствами и регулятором тяги и дутья. По желанию заказчика котел может быть укомплектован, насосами, теплообменниками, щитом управления, дымовой трубой и системой газоходов.

Основные характеристики котла 200 КВт на естественной тяге

  • высокий КПД - до 80%;
  • минимальный расход топлива - 35 кг/ч условного топлива;
  • котел 200 кВт работает без дымососа;
  • компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке;
  • котлы просты в монтаже и удобны в эксплуатации;
  • маневренны - быстро выходят на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работают в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
  • не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цена на котел 200 КВт на естественной тяге низкая по сравнению с импортными и многими отечественными аналогами.

Конструкция котла

Твердотопливный водогрейный котел 200 КВт на естественной тяге изготавливается из стальных труб и листового проката, готовым цельным блоком: котельный блок и чугунная топка. В передней части котла располагается топочная часть с колосниковой топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Твердотопливный котел 200 КВт на естественной тяге легко монтируется. Монтаж котла КВр 0,2 заключается в следующем: котел устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами. Подсоединяется регулятор тяги и дутья. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Работа котла 200 КВт

Твёрдотопливный водогрейный котел мощностью 200 КВт на естественной тяге прост в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы происходит через отверстия в колосниках в золовой короб. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Твердотопливный котел на естественной тяге - как он работает

Режим естественной тяги в котле, работа котла без дымососа

Естественная тяга в котле, системе газоходов и дымовой трубе развивается под действием плотности дымовых газов и атмосферного воздуха. Чем больше разность, тем больше развивается тяга. Плотность в свою очередь зависит от температуры, чем ниже температура наружного воздуха, тем лучше тяга.

С естестественной тягой в бытовых печах и котлах до 100 КВт, как известно проблем не возникает. Но чем больше мощность котла, тем сложнее его конструкция, больше объем дымовых газов и аэродинамическое сопротивление самого котла. Широко известны модели котлов типа НР-18 и шатрового типа, которые работали без дымососа, но конструктивно они имели неразвитую поверхность нагрева и высокую температуру уходящих газов. Как следствие КПД таких котлов было не более 60%, в лучшем случае.

Предлагаемая нами модель котла 200 кВт работающая на естественной тяге имеет высокое КПД. Как это достигается?

Сложность эксплуатации котла, работающего на самотяге, заключается в моменте его пуска, потому что тяга тем лучше устанавливается, чем больше разница температур наружного воздуха и горячих дымовых газов. Чем горячее газы, тем проще ее установить, но при высоких температурах уходящих газов, мы теряем КПД котла. В холодную погоду самотяга стабильна даже при высоком сопротивлении котла и температуре уходящих газов менее 200 °С. При пуске же котла в начале отопительного сезона, температура наружного воздуха еще плюсовая, разность температур недостаточная для развития самотяги. Для этого в котле имеется конструктивное решение, позволяющее преодолеть эти трудности. В момент пуска котла КВ 200 кВт горячие газы пускаются, через обводной газоход, установленный сбоку котла и соединяющий топку котла и газоход котельной. Не имея на своем пути никакого сопротивления, горячие газы свободно выходят из топки котла и двигаются по обводному газоходу с минимальным аэродинамическим сопротивлением, разогревают дымовую трубу и в ней появляется естественная тяга. Когда в топке котла устанавливается стабильный режим горения слоя топлива, обводной газоход перекрывается, и газы вытягиваются (протягиваются) уже и через конвективные пакеты, температура горячих газов снижается до 200 ° С. Водогрейный котел без дымососа выходит на мощность, задействована развитая трубная система котла и конвективные пакеты, КПД котла максимально - до 80%. При эксплуатации котла КВ 200 нет затрат на электроэнергию, нет потерь с уходящими газами, эффективно сжигается топливо, конструкция котла оптимальна.

Данная конструкция водогрейного котла защищена патентом и охраняется законом об авторских правах. Любое воспроизведение данного решения в конструкции котлов, возможно только с разрешения авторов.

Обозначение котла. Водогрейные котлы мощностью 200 КВт на естественной тяге имеют различное обозначение у различных производителей - котел 200 КВт на естественной тяге, котел КВр 0,2 на самотяге, котел КВ 0,2 без дымососа.

Купить водогрейный котел 200 КВт на естественной тяге вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-21-13 в отдел сбыта. Мы осуществляем доставку во все регионы России. Менеджеры отдела сбыта проконсультируют вас по вопросам подбора котельно-вспомогательного оборудования и рассчитают стоимость доставки до вашего региона.

kotel-kv.com

Отправить ответ

avatar
  Подписаться
Уведомление о
