Что нужно знать о косилках для мотоблока?

Приобретая в хозяйство мотоблок, нужно понимать, что без навесного оборудования данный агрегат бесполезен. Конечно, в базовую комплектацию входят необходимые орудия труда (обычно это почвенная фреза), но решить все сельскохозяйственные задачи столь малым набором просто нереально.

Поэтому в процессе эксплуатации, фермеры докупают различные приспособления или изготавливают их самостоятельно. Учитывая, что дополнительный инвентарь стоит довольно дорого, люди стараются покупать только самое необходимое.

К сожалению, в этот перечень редко входит косилка для мотоблока. Однако, без этого приспособления довольно сложно ухаживать за приусадебным участком или заготавливать корма для домашних животных. Рассмотрим этот вид оборудования более подробно.

Общие сведения

Навесные косилки, предназначенные для мотоблоков, разделяются на две модификации: роторные и сегментные. Если человек ранее не пользовался такими агрегатами, у него могут возникнуть затруднения при выборе.

В этой связи, мы решили сделать краткий обзор каждого вида, и выделить основные преимущества и недостатки.

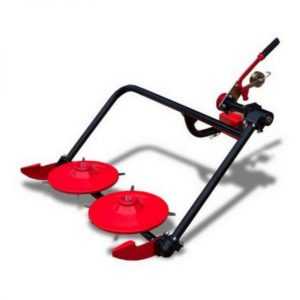

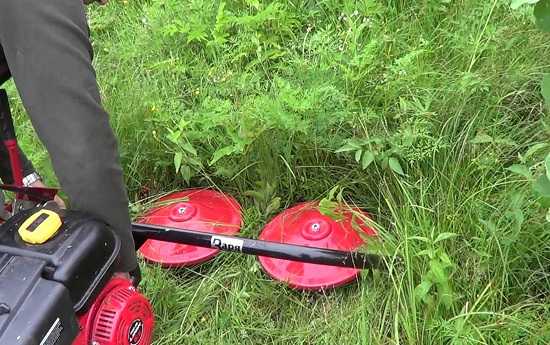

Роторная косилка

Это простая конструкция, которая представляет собой два вращающихся диска. Пользуется среди фермеров повышенным спросом ввиду сравнительно невысокой стоимости.

Учтите, что из-за особенностей конструкции, роторные модели подходят для относительно ровных поверхностей. Максимально допустимое отклонение составляет до 20 градусов.

Среди преимуществ таких моделей выделяется неплохая производительность, удобство в обслуживании и ремонте. Кроме того, роторные косилки укладывают скос в валки, что существенно упрощает дальнейшую уборку и просушку.

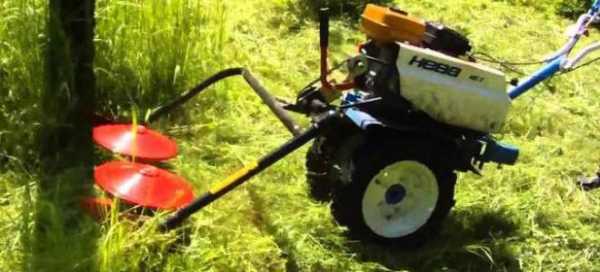

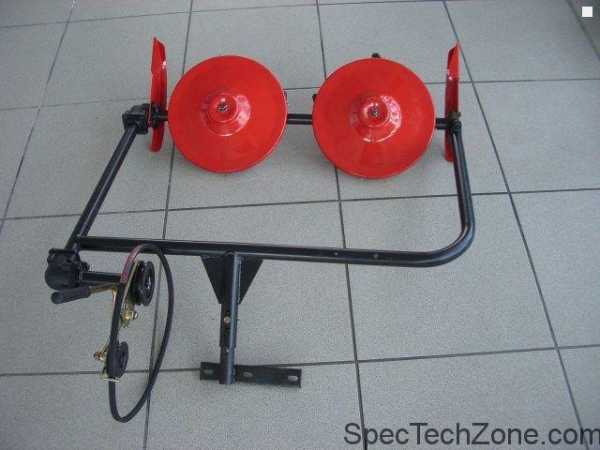

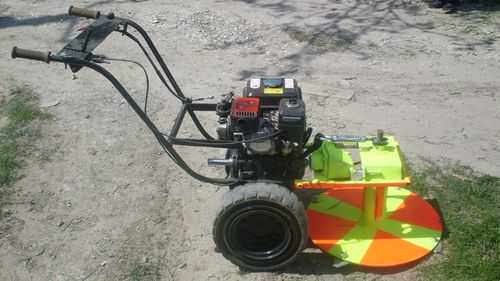

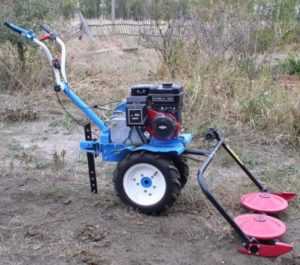

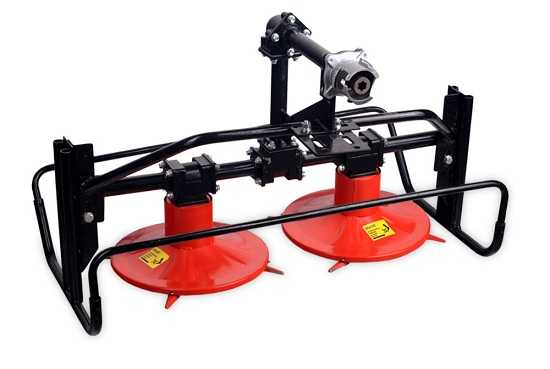

Роторная косилка

К недостаткам относится высокая травмоопасность. Вращающиеся ножи не имеют боковой защиты, поэтому при несоблюдении техники безопасности можно получить серьёзную травму. Кроме того, вращающиеся элементы получают механические повреждения при столкновении с камнями или корневищами деревьев.

Благодаря универсальному креплению роторные модели устанавливаются на переднюю или заднюю навеску мотоблока.

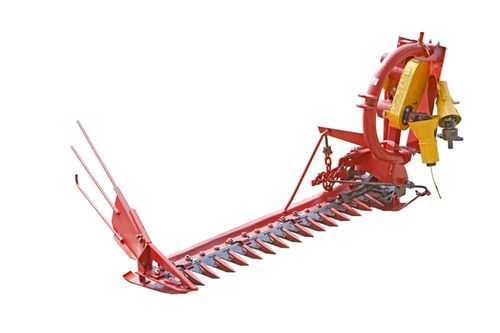

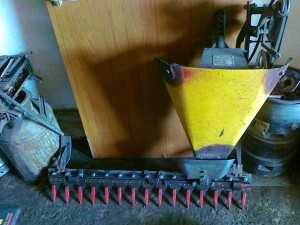

Сегментная косилка

По внешнему виду напоминает тучную пилу. Во время работы элементы совершают возвратно-поступательные движения, обеспечивая максимальное удаление растительности.

Необходимое усилие передаётся от вала двигателя мотоблока. В отличие от предыдущей модели, сегментные косилки обладают большей шириной охвата – до 1.1 метра.

Кроме того, оборудование подходит для обработки участков различной площади и рельефа. Из преимуществ можно выделить механизм экстренного отключения, регулировку угла наклона и отсутствие вибрации во время работы.

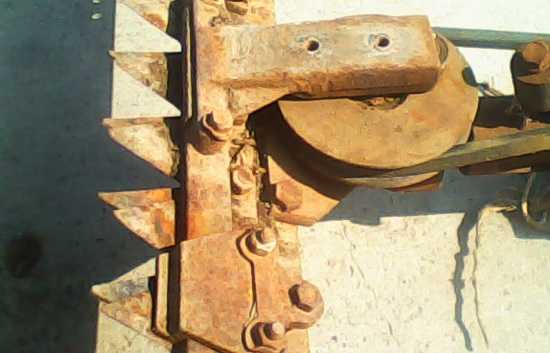

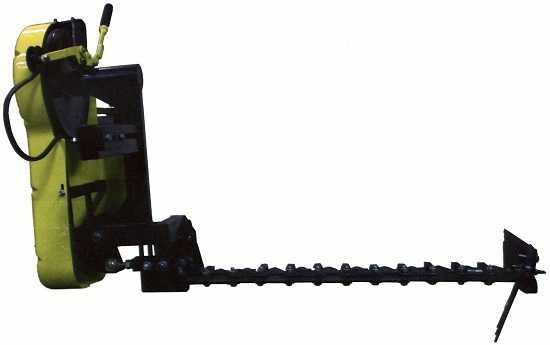

Сегментная косилка

Недостатков у изделия тоже немало. Сюда входит высокая цена косилки, сложность в ремонте, большие габариты и конструкционный вес.

Зная эти особенности, вы сможете подобрать себе подходящую модель навесного оборудования. Если нет желания тратить деньги на приобретение заводских моделей, расскажем, как делается косилка для мотоблока своими руками.

Самодельные конструкции

Учитывая, что существует несколько разновидностей косилок, приведём несколько вариантов самодельных конструкций. Начнём с более простого роторного варианта.

Роторная сенокосилка используется для скашивания высоких трав. Мелкую поросль такая модель не скашивает, а измельчает. Для изготовления такой модели вам потребуются два диска. Это будут роторы, на которых закрепляются режущие элементы.

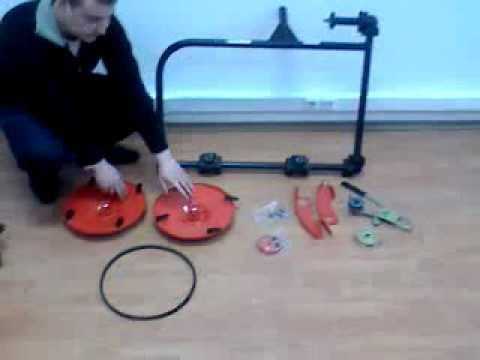

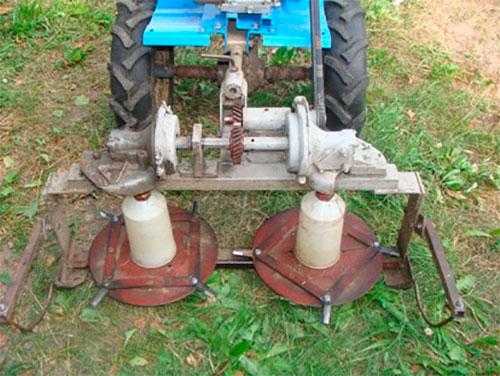

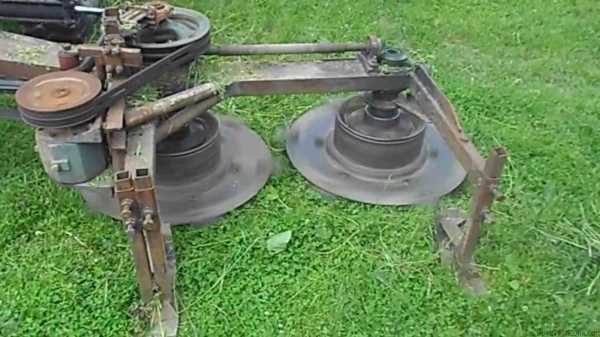

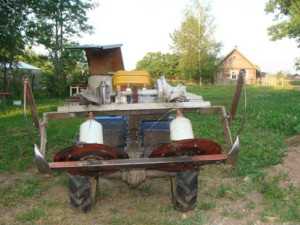

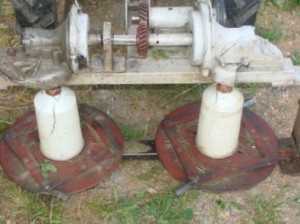

Самодельная косильное оборудование для мотоблока

Для роторов лучше использовать диски из закаленного металла. На каждый ротор устанавливается по четыре ножа. Учтите, что ножи должны вращаться вокруг своей оси на 360 градусов. Поэтому рассчитайте соотношение крепёжных отверстий в роторе и длину режущих элементов.

Ножи крепятся к дискам посредством шинки. Расстояние от плоскости ножа до шинки должно быть чуть больше толщины режущего элемента. Такая схема обеспечит ножам свободное вращение за счёт центробежной силы, и предотвратит механические повреждения элементов при столкновении с твёрдым предметом.

Роторы крепятся на валы, выполненные из высокоуглеродистой стали. Сами валы устанавливаются на сварную раму, и агрегатируются к мотоблоку посредством вала отбора мощности. Учтите, что роторы должны вращаться навстречу один другому, это позволит формировать скос в валки.

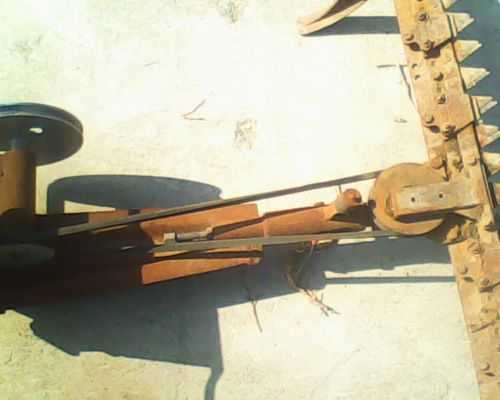

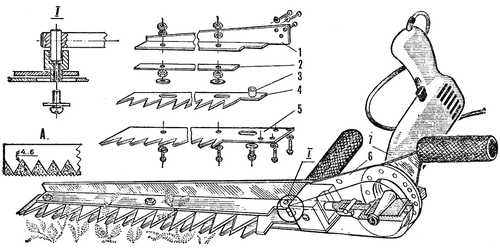

Самодельная сегментная косилка изготавливается несколько сложнее. Вам потребуется металлический брусок, длиной около 120 сантиметров. Здесь через равные расстояния нужно просверлить отверстия под крепёжные болты.

Для надёжности соединения, потребуется около 12 болтов, соответственно сверлить отверстия нужно через каждые десять сантиметров.

Посредством резьбовых соединений, устанавливается направляющая рейка (длина 90 см) и ножи. Режущие элементы устанавливаются двусторонне, по обеим сторонам бруска. На основу устанавливаются полозья и фиксаторы. Косилка работает от двигателя мотоблока, усилие передаётся через вал отбора мощности.

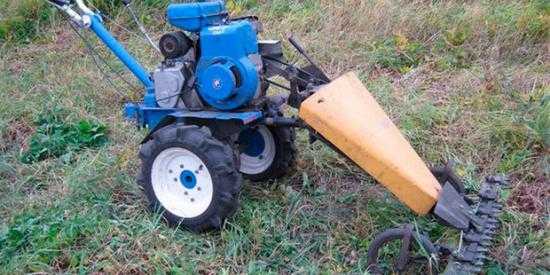

Самодельная сегментная косилка

Обратите внимание, что косилки, самодельные или заводские нужно уметь подсоединять к мотоблоку. Делается это так:

  • Мотоблок переключается в режим реверса.
  • Перед подключением вала отбора мощности, в сцепляющий разъём устанавливают стыковочный узел.
  • После установки ВОМ, сцепление фиксируется шкворнем, оснащённым пружиной. Учтите, что наличие пружины обязательно иначе сцепка может не выдержать нагрузок.

Обратите внимание, колёсные пары мотоблоков имеют утяжеляющие элементы, которые обеспечивают надёжное сцепление при обработке земли.

Скашивая траву, грузы можно убрать, это снимет нагрузку с двигателя, соответственно увеличится производительность. Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

Косилка для мотоблока «Нева» — роторная или сегментная

Сегодня современные владельцы земельных площадей и агрономы вместо традиционной (ручной) косы больше предпочитают использовать косилки для мотоблока (например, производства Нева). Это очень удобно — автомашины с навесным оборудованием позволяют прекрасно сэкономить временные ресурсы и сохранить силы. Если вы работаете на мотоблочной технике, но косите вручную, то вы просто зря тратите столько энергии и усилий. Косилка для мотоблока сможет это сделать намного быстрее и качественнее, превратив тяжелый ручной труд в необременительное и простое занятие.

В данной обзорной статье мы детально рассмотрим функциональные характеристики сегментных и роторных навесных оборудований к мотоблокам Нева (косилок), обозначим главные преимущества и недостатки каждого из этих типов, поговорим про их отличительные черты. Вы получите не просто исчерпывающую информацию о работе такого устройства, но и разберетесь во многих его технических нюансах.

Назначение и функции косилки для мотоблока «Нева»

Мотоблок Нева считается одной из самых популярных и часто применяемых моделей агротехники в фермерском и домашнем сельском хозяйстве. Это специализированное функциональное оборудование подходит не только для вспашки грунта, но и может выполнять целый ряд других важных земельных работ, — косить траву, убирать снег, окучивать корнеплоды, заниматься вспахиванием земли и поливочными работами. Это возможно за счет большого количества разного навесного агрооборудования. Одним из них как раз и является косилка на мотоблок Нева (роторная и сегментная). Она предназначена для скоса мелких кустарников и растений.

Для каждой модели мотоблока Нева существует своя модель косилки. Благодаря этому, каждый агроном может в точности подобрать под совершаемый им вид работы конкретно необходимое ему агрооборудование.

Модели косилок Нева отличаются широкой функциональностью. Их можно использовать для работы на полянах перед домами с мягкой разновидностью растительности, а также задействовать для обработки участков с жестким типом трав. Без особых физических и временных затрат, с помощью такого агроустройства с навесом, можно регулярно следить за ландшафтным дизайном своего земельного участка, скашивая траву. Косилки – это прекрасные помощники для людей, чьи дети любят играться на лужайках перед домом, а также для фермеров, которые держат скотину и заготавливают для домашних животных на зимний период сено.

Безусловно, по сравнению с триммером или традиционной обычной ручной косой, данное агроприспособление будет стоить намного дороже. Но этот инструмент приоткрывает перед фермерами невероятно большие возможности, которые было бы неправильно не использовать.

Виды навесных сенокосилок

Для мотоблочной агротехники используются два типа навесных косилок:

  • роторные;
  • сегментные.

Они различаются:

  • по ровности земельных участков;
  • по профилям.

Сегментная косилка для мотоблока «Нева»

Основополагающее назначение такого агроустройства – это скашивать скотине на сено траву и обрабатывать самые заросшие земельные участки.

Внешне сегментная косилка для мотоблока нева представляет собой раму, которая укомплектована стригущимися ножами. Последние изготавливаются из высоко закаленной стали в виде двух пластинок с зубьями. От привода они получают колебательные движения и начинают, как ножнички, работать. Поэтому, таким ножам «не страшны» ни толстые ветки, ни большие и острые камни.

Ширина захвата подобной агромашины – 110 сантиметров. Скорость движения ее составляет четыре километра в час (это максимум), в идеале – два километра в час. В этом случае можно добиться того, что трава будет скашиваться ровно и качественно.

Сегментная сенокосилка оснащена крепкими зубцами из твердого сплава. Благодаря этому, она способна перекусить напополам даже редко встречающиеся прутики (в сечении до одного сантиметра). В целях безопасности кожух закрывает приборный ремень. В целом, данная модель считается безопасной, ведь ременный привод «запрятан» в специальном кожухе.

Крепление устройства происходит спереди мотоблочной машины. Эта агромашина может легко агрегатироваться как с ременными мотоблочными устройствами по типу Невы, так и с дизельными тяжелыми мотоблочными машинами и даже мототракторами.

В случае поломки режущего агроустройства можно, без проблем, поставить и снять навес, заменить пластинку с зубьями. Это делается очень быстро. Сегменты устройства также быстро меняются.

При уходе за газонной территорией без сегментной сенокосилки для мотоблока Нева не обойтись. Она оказывает неоценимую помощь агрономам и садоводам. Скос получается даже в неровных местах качественным, поскольку очищение поля проводится в два прохода. Это обеспечивается, за счет салазок на конце консоли. Именно, благодаря ним, механизм не опускается до уровня грунта.

Роторная косилка для мотоблока «Нева»

Роторная косилка для мотоблока Нева представляет собой один диск или два диска, которые смонтированы центрально на раме. Вращаясь, разрезающие дисковые поверхности способны «снести» все встретившееся им на дороге.

Основное назначение роторной косилки к мотоблоку Нева заключается в следующем:

  • работать на неровной поверхности земли;
  • проводить скос густого травостоя;
  • скашивать неудобь и зарастающие кустарником поляны;
  • способен справиться с любой жесткой растительности в диаметре до одного сантиметра.

Крепление устройства, как и в случае сегментного типа, происходит спереди мотоблочной машины.

Режущий механизм представляет собой четыре ножа, которые шплинтами закреплены на диске. Под воздействием крутящегося элемента ножи «выбираются» из дисковой щели. При остановке они возвращаются на место. Трава складывается ровными «валиками». Высоту прокоса можно отрегулировать. Также стоит отметить компактность агроустройства, за счет своей формы навес очень легко поддается транспортированию. Машинкой маленького размера особенно удобно косить небольшие земельные участки, к примеру, на обочинах и возле дороги.

Несмотря на все выше перечисленные преимущества такой агротехники, нужно упомянуть и об ее недостатках. В частности, ножи при соударении с рельефом могут быстро тупиться. Ширина прокоса роторного агрооборудования составляет 80 сантиметров. Его производительность, по отношению к сегментному инструменту, значительно ниже.

Данный вид техники предполагает разбор угловых соединений машины и смазывание ее шестеренок литолом или солидолом каждые двенадцать часов. Придерживаясь этого правила, можно продлить эксплуатационный срок в два раз.

В условиях тесноты на дачно-земельном участке рекомендуется употреблять навесную роторную косилку Нева к мотоблоку (например, КР-05). У нее ширина скоса достигает 56 сантиметров, этого вполне достаточно для прокашивания приствольных кругов деревьев и приведения в порядок межи.

Основные рекомендации по использованию сенокосилок для мотоблоков

Косилка для мотоблока Нева – это серьезный агроинструмент. Его использование возлагает на агронома и фермера гиперответственность за соблюдение безопасности – как за собственной, так и за безопасность окружающей его среды. Вот почему каждый агроном и садовод должен строго придерживаться следующих правил:

  1. Для работы на мотоблоке с сенокосилкой подходит закрытая одежда. Также дополнительно должны быть защищены очками глаза.
  2. Косильщик должен строго перепроверять режущий агроинструмент на прочность креплений, также осматривать натяжку ремня.
  3. Обязательно нужно осматривать поле, которое скашивается, определять его состояние.
  4. Необходимо время работы делать паузы, чтобы перепроверить положение ременной натяжки и крепленое состояние.
  5. Если есть необходимость в замене или проведении ремонтных работ ножей или полотна, мотоблочное агроустройство нужно обязательно обесточивать.
  6. Большое внимание стоит уделять камушкам, консервным банкам и прочим инородным объектам. Они могут нанести травмирование косильщику и повредить ножи к мотоблоку Нева.

Техника безопасности при работе

При использовании навесных косилок нужно четко придерживаться правил безопасности, в частности:

  • Перед началом использования строго проверяются все соединения.
  • Запрещается находиться перед режущим агроапапаратом при использовании техники.
  • Каждые три-четыре часа необходимо перепроверять закрепление гаек и ременую натяжку.
  • Не стоит превышать рабочую скорость – спешка отрицательно отразится на качестве исполнения.
  • При транспортировке нужно отключать привод.
  • При любой неисправности продолжать работать запрещено. Продолжение эксплуатации в данном случае может привести к травмированию косильщика и к серьезной поломке агрооборудования.
  • Все обслуживающие действия проводятся исключительно при выключенном моторе.
  • При перемещении и подъеме техники стоит избегать задевания режущих сегментов агроаппарата.
  • Заключение
    Теперь вы знаете, какие бывают современные мотоблочные косилки, и понимаете, как правильно и для чего их можно использовать.
comments powered by HyperComments

sadovij-pomoshnik.ru

Косилка для мотоблока и минитрактора: обзор моделей

Косилка для мотоблока — современная малая сельскохозяйственная техника. Она необходима для покоса невысокого кустарника, низкой густой растительности, уборки зерновых культур. Ранее обыкновенная ручная коса считалась единственным орудием для жатвы и косьбы. Сегодня мини-косилки стали незаменимыми.

Агрегат легко ремонтируется, экономит драгоценное время и облегчает труд владельца техники. Косилка для мотоблока помогает заниматься заготовкой кормов, легко убирать урожай, скашивать либо подравнивать траву на участке, пастбище, избавляться от сорняков.

Такую технику для обработки небольших площадей используют частные владельцы участков, фермерские предприятия. Специально под конкретные нужды можно выбрать и приобрести удобного железного помощника. Такой агрегат должен служить долго, поэтому следует ответственно подойти к покупке. Косилка для мотоблока обладает различными достоинствами.

Разновидности агрегата

Конкретный тип скашивания, максимальный диаметр ствола, растительность, величина и рельеф участка, предстоящий объем работ играют немаловажную роль при выборе такой техники. Более толстые ветки поможет убрать надежная косилка для минитрактора.

Роторный тип косилок

Оборудование с навесной системой работает от мотоблока, имеет высокую скорость агротехнической обработки, максимальную производительность, обслуживает значительные площади. Роторная косилка для мотоблока подходит для ровной либо холмистой местности. Специальный механизм с приводным ремнем крепит агрегат к технике.

Рабочие элементы фиксируются на раме. Устройство имеет от 1 до 3 режущих дисков, которые очень прочно зафиксированы. Ножи крепятся в системе шарниров. Роторная косилка для мотоблока весьма проста в эксплуатации. Режущие части машины приводятся в действие при движении опорного колеса. Сменные диски крепятся различными способами. Они закреплены впереди агрегата, сбоку либо сзади. Переднее расположение металлических лезвий применяется для скоса сорняков. Работа с урожайной площадью требует заднего крепления дисков.

Мотоблок соединяется с роторной косилкой полунавесным, навесным либо прицепным способом. Диски, закрепленные на роторах, вращаются при помощи движения колес агрегата либо посредством передачи техники. Работа на садовом участке будет эффективнее, если купить подвеску к культиватору. Скошенная растительность поднимается, происходит плющение травы, затем она быстро укладывается в аккуратные валки. При наезде на препятствие риск повреждения агрегата снижается за счет демпфирующего устройства.

Однако при использовании этой малой сельхозтехники имеются свои ограничения. Камни, мусор, толстые побеги кустарника, которые встречаются на пути роторной косилки для мотоблока, способны повредить режущие металлические лезвия. Минусом такого агрегата является травмоопасность в эксплуатации. Но современная косилка на минитрактор обрабатывает большие площади.

ОАО «Калужский двигатель» является поставщиком косилки «Заря» роторного типа. Она оснащена режущими дисками, каждый из которых имеет шарнирно закрепленные ножи. Ширина скашиваемой поверхности составляет 80 см. Это наилучший бюджетный вариант, отличный помощник при расчистке участка. Такая модель весит 33 кг. Производительность агрегата составляет 0,2 га/час. Специальные модифицированные модели подходят для агрегата с названием «Салют».

Косилка на мотоблок «Заря-1» весит 28 кг, снабжена регулятором высоты. Она не имеет ремня трансмиссии, поэтому отличается низкой трудоемкостью в обслуживании. Ее преимущества признают фермеры, оценив формирование ровных валков, высокое качество среза. Растения с грубыми толстыми стеблями высотой до 1 м в труднодоступных местах помогают косить специальные барабаны, которые проталкивают скошенную массу.

Модель отличается высокой надежностью и вполне приемлемой ценой. Косилка на мотоблок с навесной системой — одна из наиболее функциональных. Китайский производитель разработал вариант РМ-1. Это аналог косилки «Заря», который отличается относительно низкой ценой. Роторные устройства просты в обслуживании, использовании, поэтому фермеры зачастую предпочитают приобретать эти агрегаты.

Сегментная модель

С помощью агрегата такого типа можно обработать значительные площади. Более аккуратный и качественный срез травы на равнинных территориях, землях с неровностями рельефа обеспечивает сегментная косилка, поскольку расстояние от земли до ножей является минимальным.

При работе отклонение ножевого полотна косилки относительно мотоблока может составлять 20%. Это дает возможность до минимума уменьшить вибрацию полотна с ножами. Режущие металлические лезвия работают по принципу усовершенствованных ножниц. Они более легкие, чем режущий аппарат, которым оснащена маневренная косилка для минитрактора.

Устройство этого агрегата напоминает ручную пилу. При помощи клинового ремня работает привод режущего аппарата. Очень низка возможность поломки сегментной техники. В полевых условиях можно проводить часть ремонтных работ. Через резиновые амортизаторы агрегат соединяется с мотоблоком. Оборудование имеет высокую рабочую скорость, комфортную ширину захвата травы с двух сторон. Срезанная растительность остается лежать на почве за косилкой, движущейся вперед. Поскольку прибор не нужно подключать к электросети, заправлять бензином, это устройство имеет небольшую энергоемкость.

Режущие диски агрегата совершают возвратно-поступательные движения. Вибрация режущего механизма минимальная, поскольку металлические лезвия работают сбалансировано. Скошенную траву очень удобно собирать граблями, т.к. она аккуратно складывается по направлению косы. На малых площадях эффективно работает навесная газонокосилка.

Сегментный тип устройств является более сложным в обслуживании и эксплуатации. Чтобы не получить травму, необходимо время от времени регулировать агрегат. В экстренных ситуациях срабатывает ручной механизм отключения техники.

По окончании работы на косилку устанавливают защитный кожух. Достаточно небольшая скорость работы ограничивает возможности такого оборудования. Внушительные габариты и вес, достаточно высокая цена — особенности агрегатов этого типа. Быстрее работает автономная косилка на минитрактор.

В Москве производятся косилки КНС-0,8 «Стриж». Весит оборудование 35 кг. Это сварная конструкция. Ширина захвата ножей — 80 см. Производительность труда — 0,25 га/час. Удобны агрегаты КМ-0,5 от предприятия «Мобил». Они совместимы с любыми отечественными мотоблоками. Техника весит 35 кг. Высота среза травы — 0,5 см. Косилки сегментного типа в 2 раза дороже, чем роторная техника.

Заключение

Устройство для среза травы — это востребованный товар для фермеров, коммунального подворья, приусадебного участка. Разные сельскохозяйственные работы способна выполнять такая малая техника.

Ваш труд облегчит это надежное навесное оборудование.

Учитывая особенности хозяйства, сделайте правильный выбор.

1sadteh.ru

фото и видео инструкция сборки по чертежам

Сконструированная косилка для мотоблока своими руками подразумевает экономию средств и производство доброкачественного инструмента. Именно поэтому необходимо учитывать вразумительные типы косилок для сооружения в быту. В основном эти устройства разделяются на три категории: роторная, косилка-повозка и сегментная. Основной составляющей роторной и сегментной косилки является сварочная рама. Изготавливают эту деталь своими руками из брусков металла размером 4х4 см, на которую крепятся корпуса подшипников для колёс.

Самодельная косилка

Роторная

Предназначение данного вида заключается в том, чтобы качественно подстричь газон или скосить траву. Необходимо принимать к сведению то, что небольшую траву самодельная роторная косилка для мотоблока разламывает, а крупную выкашивает. Для её сооружения требуются цепи от устройства бензопилы, два диска от зерно сеялки. Преимущественнее использовать ножи из крепкой стали 65г, как показано на фото.



Роторная косилка

Каждый из дисков вмещает в себя по четыре лезвия, для чего просверливаются отверстия 6 миллиметров твёрдым перфоратором. Лезвия на диски закрепляются посредством шинки. Расстояние промеж лезвием и шинкой должно быть на 2мм шире толщины лезвия ножа. Ось до упора крепится с диском. Важный момент – установка предохранительного корпуса на двигатель, как показано на видео.

Сегментная

Для заготовки такой косилки по чертежу станет необходимым металлический квадрат размером 15х50х120, отлично подойдёт обрубок от ручной косы, в котором необходимо сделать 12 отверстий диаметром 10мм, куда закручиваются болты М8. Рейка с лезвиями и зубьями присоединяется к ним. С обеих боков бруса укрепляются ножи.

Также на металл квадрат устанавливаются прижимы и полозки. Колесо, которое можно позаимствовать у ненужной коляски, крепится на ключевую раму. Косилка будет равномерно скашивать траву, так как режущая часть функционирует под влиянием ВОМ блока, как видно на фото.

Косилка-повозка

Универсальность и практичность этого инструмента состоит в том, что его можно применять летом как косилку, а зимой как снегоуборщик. Для использования в летнее время устанавливаются лезвия, а в зимнее на данную косилку ставят звёздочки. Данная конструкция идеально подойдёт как для скашивания травы жёсткого типа, так и для снега с ледяной коркой. Этот образец можно причислить к роторным, но она более трудоёмкая. Концепция этого типа включает в себя два барабана, соединённые рамой и конвейерной лентой с рёбрами. Телегу сооружают методом сварки всевозможного имеющегося металла. Колеса, что устанавливаются на каркас, подойдут от детской коляски или велосипеда. Из коляски можно позаимствовать целый каркас. Применяют толстую фанеру или металлический лист в идеале. Габариты рамы могут быть разными, но рекомендованные 80х40 см.
Барабаны, транспортёрная лента, рама, кронштейны и уголки зацепов – составляющие основного рабочего механизма данной конструкции.

В качестве барабанов подойдут банки из под консервы крупного диаметра, в которых вырезается отверстия для монтировки двух деревянных кругов. В качестве альтернативы Вы можете использовать металлический тонкий пласт, чтобы вырезать 8 дисков, 4 из которых должны быть лицевыми диаметром 20см и 4 внутренними – 17см. Посредством болтов объединяются большой с маленьким. К каждому диску крепится четыре лезвия, вращение которых должно быть беспрепятственным, поэтому необходимо оставить расстояние 1мм при креплении. Механизм одновременно должен быть прочным, чтобы при стыке с камнями ножи не повылетали. Чтобы сделать балку берут уголок из стали 35х35мм, боковая часть которого срезается на 35мм таким образом, чтобы сохранились торцевые места для болтов М5. Барабаны будут соединяться конвейерной полосой, для монтирования которой производятся пазы диаметром 13мм. С этой же целью нижнюю втулку устанавливают на планку, а на верх барабанных осей укрепляются натяжные уголки. К фронтальным платформам перпендикулярной балки уголки 20 натягиваются винтами М5х65 мм.

Для изготовления конвейерной ленты идеально подойдёт полоска из резины, которую необходимо закрепить в кольцо посредством дрюлевой пластины 2мм толщиной.

Сборка

Одной сборки не достаточно для необходимого результата, важно также верно установить самодельные косилки для мотоблока. При установке конструкции нужно строго придерживаться таких правил:

1. Переключите мотоблок в режим Реверс;
2. Поместите узел в гнездо сцепки, выполнив соединение к ВОМ;
3. Важно установить соединение посредством шкворня с пружиной, в противном случае это приведёт к разрушению устройства;
4. Лезвия инструмента необходимо застраховать защитным кожухом при установке;
5. Избавьтесь от вспомогательных грузов на колёсах мотоблока, для уборки травы они не понадобятся;
6. Выкашивать траву нужно постепенно, начиная небольших оборотов, включив механизм сцепления;
7. Повороты осуществляются плавно и неторопливо.

Подведём итоги

Приоритетным фактором в выборе самодельной косилки для мотоблока является её безопасность, ведь нужно учитывать большую скорость оборотов дисков при уборке травы. Соответственно, если крепёж не выдержит и слетит, Вы рискуете навредить обществу, поранив людей, которые будут находиться рядом или же себя.

Убедитесь в своей компетентности и умении прежде чем изобретать данный инструмент, ведь расходы на лечение покалеченных органов и потраченные нервы обойдутся Вам гораздо дороже.

fermerteh.ru

Самодельная косилка для мотоблока - как изготовить своими руками

Сделанная собственными руками косилка для мотоблока поможет сэкономить семейный бюджет и гарантирует качество инструмента. В связи с этим нужно рассматривать такие типы оборудования, предназначенного для покоса травы, соорудить которые позволяют бытовые условия.

Такие приспособления разделяют на несколько основных типов: сегментные, роторные и косилки-повозки. Для роторных и сегментных косилок основой является станина, изготовленная при помощи сварки, из стального уголка с размерами сторон 40 миллиметров. На неё крепится всё остальное оборудование.

Содержание:

  1. Роторная косилка
  2. Сегментная косилка
  3. Косилка-повозка
  4. Правила установки

Роторная косилка

Такой вид оборудования можно использовать, чтобы подстригать газоны или косить траву в целях заготовки сена. Необходимо обратить внимание на то, что данное приспособление может качественно срезать высокую траву, и дробить и заламывать низкую.

Главные рабочие инструменты – ножи. Они крепятся к поверхностям металлических кругов шинкой. Устройство роторной косилки для мотоблока осуществляет своё действие при помощи вала отбора мощности или ременного шкива, с помощью ремня, это зависит от модели используемого мотоблока.

Для того, чтобы самостоятельно смастерить самодельную роторную косилку своими руками, понадобится два диска для роторов. Их нужно вырезать из листовой стали толщиной не меньше 2,5 миллиметров, диаметром 39 сантиметров. Для этого прекрасно подойдёт днище металлической бочки, в которой было машинное масло или диски от сельскохозяйственной сеялки.

Нужно сделать восемь крепких стальных ножей. Для их изготовления подойдёт сталь с такой маркировкой, как, например, 65Г или в качестве ножей можно приспособить сегменты для косилки сегментного типа.

На дисках закрепить по 4 ножа. Для их креплений понадобится просверлить отверстия в железных кругах, сверлом по металлу с диаметром 6мм. Закрепить режущие элементы на диске требуется с помощью шинки. Зазор между ею и режущим элементом должен на 2мм превышать толщину ножа. Необходимо, чтобы они свободно вращались вокруг собственной оси. Благодаря этому ножи не сломаются, встретив на своём пути что-то крепкое.

Строго по центру кругов приварить отрезки металлической трубы, посредством которых будут вращаться рабочие диски. Сварочный шов необходимо сделать крепким. В качестве опоры, расположенной снизу, подойдёт диск лущильника.

Диаметр этого диска не может превышать 45 сантиметров. Если размер больше, то лишнее нужно отрезать болгаркой.

Важно!!! Диски на косилке роторного типа нужно установить таким образом, чтобы они вращались во внутрь. Таким образом будет получаться аккуратный валок из скошенной травы.

Для изготовления осевого вала понадобится отрезок металлической трубы диаметром 3 сантиметра и по паре подшипников 180 и 106. На оси нужно закрепить нижний подшипник, а верхний - на шкиве. Диски установить на оси, затем приварить вал к шкиву с помощью сварки. Вращение дисков обеспечат подшипники.

Чтобы обеспечить безопасную работу устройства нельзя забывать об установке кожуха для защиты.

Сегментная косилка

Для собственноручного изготовления самодельной сегментной косилки к мотоблоку, нужна прямоугольная металлическая пластина 120х5х1,5 сантиметра. На одинаковом расстоянии друг от друга нужно просверлить 12 отверстий диаметром 10 миллиметров под болты М8.

Это нужно для крепления направляющей, длинна которой составляет 89 сантиметров. На ней устанавливаются ножи и зубцы. Таких направляющих должно быть две и установить их нужно на обеих плоскостях пластины. Перед установкой направляющих, на которых закреплены заклёпками ножи, необходимо установить полозки.

По ним будут двигаться направляющие. Затем направляющие закрепить с помощью прижимов, которые нужны для удерживания направляющих с ножами на металлической пластине.

Важно!!! Ножи, находясь в крайнем левом или крайнем правом состоянии должны сходиться по центру вершин. Другими словами, они должны находить точно один на один без смещений. При выполнении этого условия, скашивание травы будет более качественным.

Необходимо на шасси устройства установить колесо для опоры. Косилка приводится в движение при помощи ВОМ.

Косилка-повозка

Этот вид косилки возможно использовать летом для скашивания травы, а зимой – для очистки от снега тротуаров. У данной модели достаточно сложная конструкция. В ней пара барабанов, которые соединены рамой и транспортировочной лентой, на которой есть специальные зацепы.

Для станины сваривают трубы. Затем на неё устанавливают колёса и фанеру, вместо неё можно использовать жесть. Косилка имеет размер 800х400 мм.

В качестве барабанов можно использовать банки из-под консервов большого диаметра. Нужно вырезать оба донышка. Вместо них устанавливаются деревянные круги. Барабаны установить парно и закрепить на низ режущие поверхности по четыре штуки на каждый.

При их установке нужно оставить зазор 1 мм, для свободного вращения. Затем собранные барабаны установить на станину. Между собой их нужно соединить транспортной лентой, которую можно сделать из куска резины.

Правила установки

При правильном изготовлении косилки не удастся насладиться результатом, если её подключение к двигателю выполнено неправильно.

При установке самодельно изготовленных приспособлений нужно выполнить не сложные условия:

  • мотоблок должен находиться в режиме реверса;
  • подключая оборудование к ВОМ, соединительный узел требуется установить в соответствующее гнездо сцепки;
  • закрепить оборудование нужно при помощи пальца, на котором предусмотрен фиксатор. Это предохранит палец от выпадения во время работы;
  • ножи требуется закрыть кожухом для защиты, чтобы предохранить себя и окружающих от летящих из-под них кусочков травы и земли, если на участке, где косится трава много кротовых куч;
  • приступая к скашиванию травы, нужно начинать работу на малых оборотах двигателя, при этом муфта сцепления должна находиться во включённом состоянии;
  • работая с косилкой нельзя торопиться, нужно аккуратно и внимательно выполнять повороты.

Самостоятельно изготовленное устройство для мотоблока не должно нести в себе опасность для окружающих. Перед тем, как приступить к собственноручному созданию оборудования подумайте, достаточно ли у Вас мастерства и опыта, чтобы выполнить эту работу.

Возможно, что лучше приобрести готовое оборудование или заказать его изготовление более опытному мастеру.

Более наглядно о том, как изготавливается косилка для мотоблока - на видео:


ogorodsadovod.com

Самодельная косилка для мотоблока своими руками: роторная, сегментная чертежи

Содержание:

К мотоблоку предлагают сотни все возможных насадок, которые способны облегчить физический труд человека. Большинство из навесного оборудования для мотоблоков стоит не дешево. И не каждый дачник может позволить себе приобрести его в полном объеме, который предлагают производители. Косилка занимает одно из первых мест по востроебованности навесного оборудования для мотоблоков.

Поэтому многие умельцы делают такое оборудование своими руками. Главное при такой самодельной сборке чтобы в итоге получилась качественная и безопасная модель. Многие периодические издания и интернет ресурсы предлагают непроверенные конструкции, которые не отвечают всем заявленным требованиям. Мы расскажем вам о нескольких видах косилок для мотоблока, которые можно собрать самостоятельно и увидеть на видео, предложенном в этой статье.

Какие косилки собирают мастера

При сборке самодельной косы для мотоблока обычно пользуются подручным материалом, который давно валяется в сарае или остается от какого либо сломанного прибора. Ведь главная цель при создании косилки своими руками, это сэкономить деньги и добиться при этом максимального результата. Один использует для сбора такой конструкции цепь от бензопилы, второй Модели, придуманные простыми читателями порой удивляют своей простотой и задумкой конструкцией даже профессионалов.

Косилки, которые собирают своими руками обычно фронтального типа и имеют конструкции:

  1. Роторные косилки
  2. Сегментные косилки
  3. Косилка-повозка

При сборке за основу такой самодельной конструкции часто применяют конструкций заводских моделей. Многие детали можно приобрести в магазинах и использовать в своей конструкции. Да и схемы таких моделей легко можно найти в интернете, а работу увидеть на видео. А прочность заводских моделей косилок для мотоблока уже проверенна временем. Единственное что стоит отметить, что в сельской местности это сделать практически невозможно. Поэтому зачастую используют металлолом.

Основанием для роторной и сегментной косилки является сварная рама. Ее варят из металлических уголков, которые есть под рукой, но стандартно берут 4х4 см. На раму крепят корпуса подшипников для колесной оси. А дальше уже делают саму рабочую часть косилки, того вида которую вы выбрали.

Роторная косилка для мотоблока своими руками

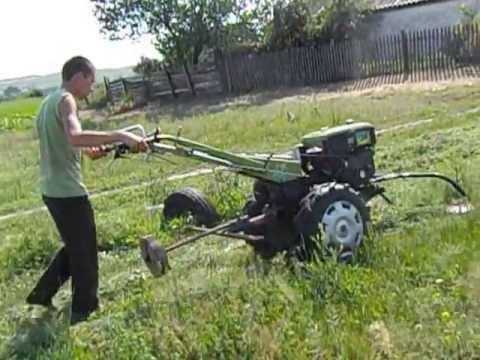

Роторную косилку используют как для подстригания газона, так и скоса травы на сено. Тут нужно учитывать, что мелкую траву такая косилка будет измельчать, а высокую скашивать. Работу такой модели собранной своими руками можно увидеть на видео в данной статье.

Мы предлогам вам модель, сделанную для мотоблока Нева и всех ему подобным моделям. Для ее изготовления понадобятся цепи от редуктора бензопилы, два диска от зерновой сеялки (у нас взято от сеялки СЗ-3,6). Ножи выполняются из закаленного металла 65г. На каждый диск нужно 4 ножа. Для этого на каждом диске просверливают отверстия твердосплавным сверлом. Диаметр 6 мм. Ножи крепятся на диски при помощи шинки, которая крепиться к сошнику в независимости от основных креплений ножей. Зазор между шинкой и ножом должен быть на 1-2 мм больше толщины самого ножа. Это делается для того, чтобы при вращение центробежная сила расправляла ножи с диска и они могли скашивать траву. При этом нужно чтобы нож мог вращаться на 360 градусов. Это убережет его при столкновении с камнями и чем-то твердым.

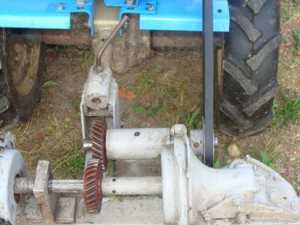

Оси крепления ножей делаются из прочной углеродистой стали, диаметром не менее 8 мм. Ось должна до упора затягиваться с диском, чтобы не мешать свободному движению ножей. Эту модель роторной косилки сделанной своими руками можно увидеть на представленных фотографиях.

На сварную раму монтируются эти два диска и завязываются с приводом от ВОМ (это дополнительные ручки на конструкции мотоблока). Шестерни взяты с Шестерен от автомобиля ВАЗ с КПП. Вращаться эти диски должны навстречу друг другу, это дает возможность скошенной траве складываться в ряды. На привод обязательно устанавливается защитный кожух.


Сегментная косилка для мотоблока своими руками

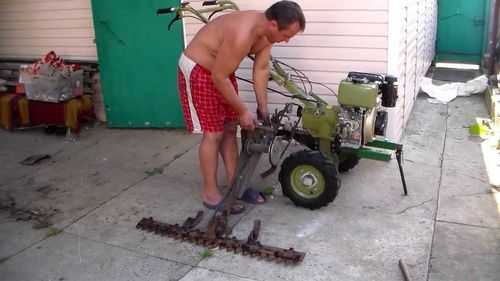

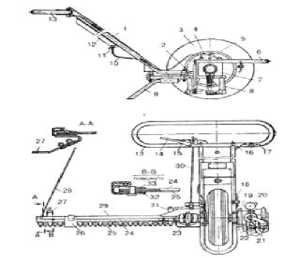

Для изготовления такой косилки берут металлический брус 15х50х120 или огрызок от стрелы косы и сверлят в нем 12 отверстий диаметром 10 мм, чтобы подошли под болты М8. На эти болты в дальнейшем присоединяют направляющую рейку длиной 89 см с ножами и зубцами. Ножи крепят с двух сторон бруса. Они имеют спинки с прикрепленными к ним сегментами и обоймами приводного рычага. На брус так же крепят прижимы и полозки с двух концов. На основную раму устанавливается колесо. Его можно взять от старой прогулочной коляски. Режущая часть начинает работать под воздействием ВОМ мотоблока. Это можно подробно увидеть на рисунке, где: 1- основная рама; 2- раскосы; 3-редукторное колесо; 4-регулировка и фиксация системы торможения; 5-собачка фиксирующая тормоз; 6 и 8-основные дуги; 7-корпус для шарниров; 9-ножка; 10-бензопровод; 11-кран регулятора; 12-емкость для бензина; 13-рукоятка; 14 и 17-рычаги. 15-защелкивающийся механизм; 16-крепежный болт; 18-регулировка газа; 19-хомут; 20-глушитель; 21-двигатель; 22-крепеж фиксирующий; 23-обтекатель; 24 и 25-режущие ножи; 26-чехол; 27- салазки; 28-фиксирующий элемент; 29-рама ножей; 30-тяга; 31-палец; 32 и 33-прижимные пластины верхних и нижних частей.

Такая косилка будет легко скашивать траву, не измельчая ее. Как работает подобная косилка, сделанная своими руками можно увидеть на видео.


Косилка-повозка для мотоблока

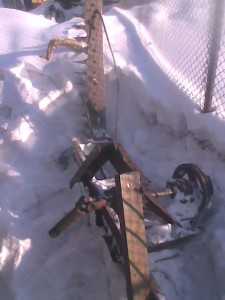

Это приспособление можно использовать летом как косилку, а зимой как снегоуборщик. Для этого в зимнем варианте на косилку ставят звездочки, а летом, когда пришло время косить траву, ножи от косилки. Такую модель тоже можно отнести к роторным, но она более сложная.

Трава, которой можно косить этой моделью может иметь жесткую структуру, а снег зимой с ледяным настом.

Конструкция этой модели сделана из двух барабанов, которые соединены рамой и транспортерной лентой с зацепами.

Тележку изготавливают путем сваривания труб, металлических уголков, в общем, любого металла который можно найти. На каркас крепиться фанера и колеса. Колеса можно взять с детского велосипеда или коляски. Так же подойдет и весь каркас от коляски. Фанеру берут толстую, лучше вообще использовать металлический лист. Размеры рамы косилки могут быть разные, но предложенные 80х40 см.

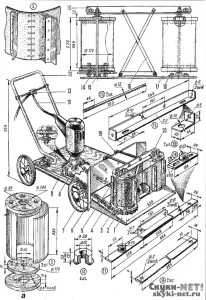

Главный рабочий орган этой косилки собирается из барабанов (5), транспортерной ленты (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Для барабанов можно использовать консервные банки большого диаметра. В них вырезаются крышки и дно. На их место монтируют два деревянных круга. Если у вас нет возможности взять банки, то можно использовать тонкий лист металла и вырезать из него 8 дисков. 4 из них будут внешними диаметром 20см, четыре внутренними диаметром 17 см. Соединяем их парно, маленький и большой при помощи болтов. К этим дискам крепим ножи, по 4 на каждый. Ножи должны свободно вращаться поэтому при крепление оставляем зазор в 1 мм. Но в тоже время крепление должно быть крепким, чтобы ножи не сорвало при столкновении с камнями. Барабаны закрепляют на раму, предварительно вставив в них втулку.

Барабаны крепят на раму, которая собрана из верхней поперечной балки (10), и планки с потпяточными втулками и уголками (16). Для изготовления балки используют стальной уголок 35х35 мм. Боковую часть уголка нужно срезать на 35 мм, так чтобы остались торцевые места для болтов М5. Между собой барабаны будет соединять транспортная лента. Для ее монтирования в уголках делают пазы диаметром 13 мм. Для этой же задачи нижнюю втулку ведомого барабана устанавливают на планке (15) подвижно, а на верхние концы осей барабанов крепят натяжные уголки (20). К торцовым площадкам поперечной балки уголки 20 натягивают винтами М5х65 мм.

Транспортную ленту проще всего сделать из резиновой полоски, которую соединяют в кольцо при помощи дрюлевой пластины толщиной 2 мм.

Как работает такая модель можно посмотреть на предложенном видео.

Далее делаем завязку с ВОМ мотоблока.

Как присоединить самодельную косилку к мотоблоку?

Правильная сборка косилки еще не даст нужного результата, если присоединена к мотоблоку она будет неверно. При установке косилки нужно соблюдать определенные правила:

  1. Переведите мотоблок на режим Реверс.
  2. Любое присоединение к ВОМ выполняют, размещая присоединительный узел в гнездо сцепки.
  3. Застопарте соединение при помощи шкворня с пружиной. Если пружины нет, то это может привести к поломке прицепного механизма.
  4. Ножи косилки во время установки обязательно закройте защитным кожухом.
  5. На колесах мотоблока есть грузы, которые помогают при обработке почвы. Для скашивания травы они не нужны, их нужно убрать.
  6. Скашивать траву косилкой следует с самых маленьких оборотов, при включенной муфте сцепления.
  7. Все повороты делают плавно, не спеша.

Какое бы устройство косилки для мотоблока вы не собрали своими руками, нужно понимать, что оно должно быть безопасным. Когда косим траву обороты дисков у такого устройства большие и если крепление не выдержит, сорвавшись, диск с ножами может легко повредить вас или людей находящихся рядом. Поэтому подумайте, прежде чем делать такое устройство достаточно ли у вас умения. Может дешевле будет приобрести готовую косилку для мотоблока, чем потом трать деньги на лекарства и восстанавливать либо покалеченные органы, либо свои нервы?

agrolain.ru

Самодельные косилки для мотоблока, описание, сборка косилок

Если вы собрались сделать самодельную косилку для мотоблока, то вам нужно знать, какие виды косилок доступны для сборки в домашних условиях. Ведь главная цель создания косилки дома – это экономия денег и получение качественного инструмента. Косилки, которые можно собрать в домашних условиях, обычно делятся на 3 вида косилок:

  • Роторная косилка;
  • Косилка-повозка;
  • Сегментная косилка.

Основа роторной и сегментной косилки для мотоблока своим руками – это сварная рама. Варят этот элемент из металлических уголков, их стандартный размер 4х4 см. На раму устанавливают корпуса подшипников для будущих колес. А дальше уже идет рабочая часть того вида, который вам приглянулся.

Пример изготовления самодельного оборотного плуга для мотоблока дома.

А вот здесь вы можете подробно узнать как можно качественно посеять морковь при помощи ручной сеялка для моркови.

Роторная косилка своими руками

Самодельную роторную косилку чаще все используют для скоса травы и подстригания газона. Нужно учесть, что такая косилка будет крошить мелкую траву, а высокую скашивать. Для изготовления самодельной роторной косилки понадобятся цепи от редуктора бензопилы, два диска от зерновой сеялки. Лучше всего будет делать ножи из закаленной стали 65г. На каждый диск помещается по 4 ножа.

Для этого на диске сверлятся отверстия твердым сверлом, диаметром 6 миллиметров. Крепить ножи на диски нужно при помощи шинки. Зазор между ножом и шинкой должен быть на 2мм больше толщины ножа. Ось должна до упора затягиваться с диском. Не забудь установить защитный корпус на привод.

Сегментная косилка своими руками

Чтобы изготовить такую косилку, вам понадобится металлический брус 15х50х120, может использоваться огрызок от стрелы косы. В нем нужно просверлить 12 дырок диаметром 10 мм. Теперь в эти отверстия вкручиваются болты М8, а к ним присоединяют рейку с ножами и зубцами. Крепятся ножи с двух сторон бруса. На брус так же устанавливают прижимы и полозки. На основную раму ставят колесо. Такое колесо может быть взято от старой коляски. Режущая часть теперь работает под действием ВОМ блока. Такая косилка будет ровно косить траву, и при этом не измельчать её.

Косилка-повозка своими руками

Это самый интересный вариант, т.к. его можно использовать в теплые времена года как косилку, а зимой как уборщик снега. Для зимнего варианта на косилку устанавливают звездочки, а летом – ножи. Такую модель можно определить к роторным косилкам, но она имеет более сложную конструкцию. Конструкция косилки состоит из двух барабанов, они соединены рамой и транспортерной лентой с зацепами. Тележку делают путем сваривания труб или любого металла, который валяется в гараже.На каркас ставят фанеру и колеса. Фанера должна быть толстая, в идеале вместо фанеры использовать толстый лист металла.

Примерный размер косилки – 80х40 см. Главный орган делается из барабанов, рамы, кронштейнов, транспортной ленты и уголков зацепов.Барабанами могут быть консервные банки большого диаметра. В банках необходимо вырезать дно и крышки. На их место ставят два круга из дерева. Соединять их нужно парно. На барабаны ставим ножи, 4 штуки на каждый барабан. Ножи должны свободно вращаться, оставляем зазор в 1 миллиметр. Далее барабаны устанавливают на раму. Между собой барабаны будет соединять транспортная лента. Лучше всего будет изготовить ленту из резиновой полоски.

Заглянув сюда вы сможете ознакомиться с сеялкой для газона.

А вот здесь вы можете узнать где купить ручную сеялку для моркови.

А перейдя по этой ссылке вы увидите роторные плуги в работе.

Правильная установка и кошение

Не важно, какое устройство вы собрали, главное помнить, что безопасность должна быть на первом месте. Когда траву косят, обороты дисков у самодельного устройства больше. И если оно не выдержит, диск с ножами может нанести вред вам или людям, которые находятся рядом.

Проверьте все болты, установка должна быть правильной: обязательно проверьте, не шатаются ли ножи или диски. Подкручивайте элементы перед работой, тогда скос травы будет безопасным.

На видео показана самодельная роторная косилка в работе.

Больше информации на сайте

spectechzone.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
