Косилка мотоблок – Самодельная роторная сенокосилка к мотоблоку. Косилка роторная на мотоблок (с валом отбора мощности) сделай сам

Содержание

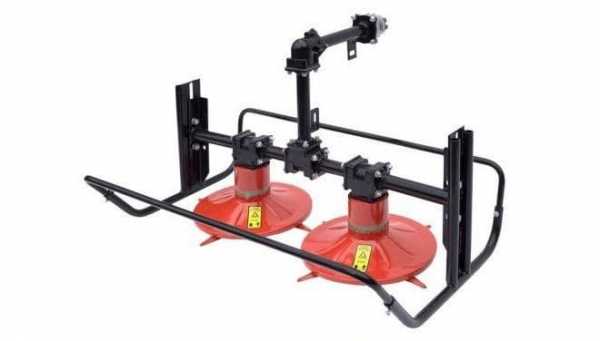

Косилка роторная для мотоблока обзор лучших моделей и цен

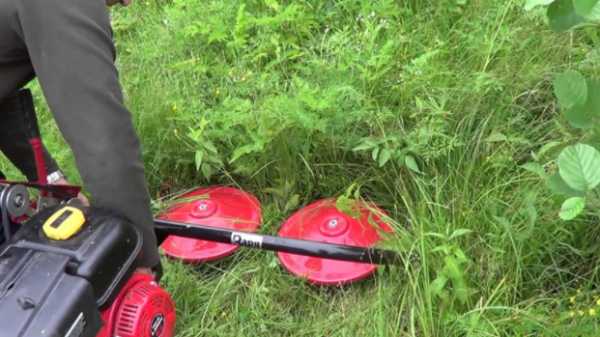

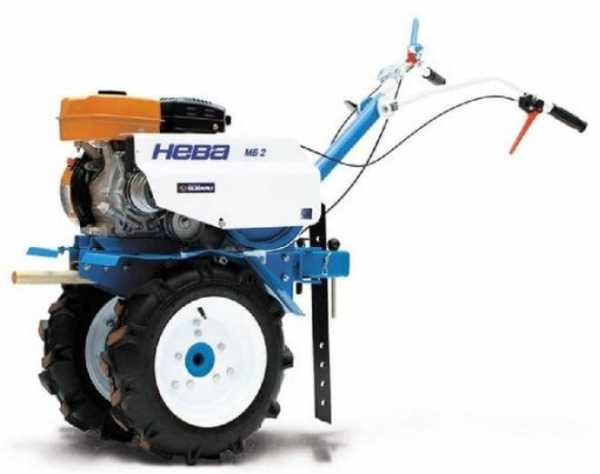

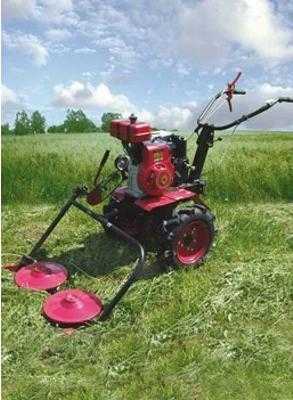

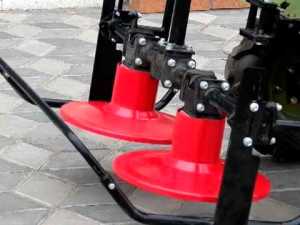

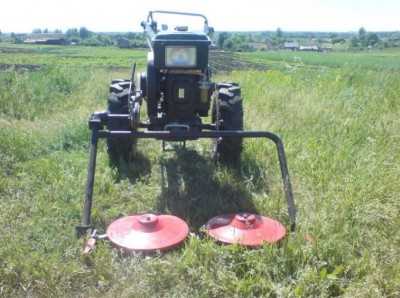

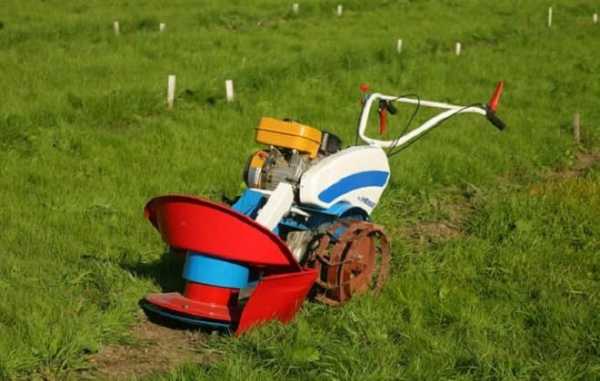

Мотоблок «Нева» оснащен роторной косилкой

Мотоблоки без дополнительного навесного и прицепного оборудования бесполезны. Косилки для мотоблоков пользуются не меньшей популярностью, чем плуги. Роторные и сегментные модели травокосилок для мотоблоков понравятся аграриям с полями и просто владельцам небольшого хозяйства. О том, какие особенности имеет роторная косилка для мотоблока поговорим подробнее.

Особенности роторной модели

Роторные косилки имеют простую конструкцию, что облегчает их обслуживание и ремонт. Рабочими органами являются диски, на которых вмонтированы ножи. Они закреплены на дисках при помощи подвижных шарниров. Дисков может быть от одного до нескольких. Чем больше рабочих дисков, тем шире будет площадь обрабатываемой поверхности.

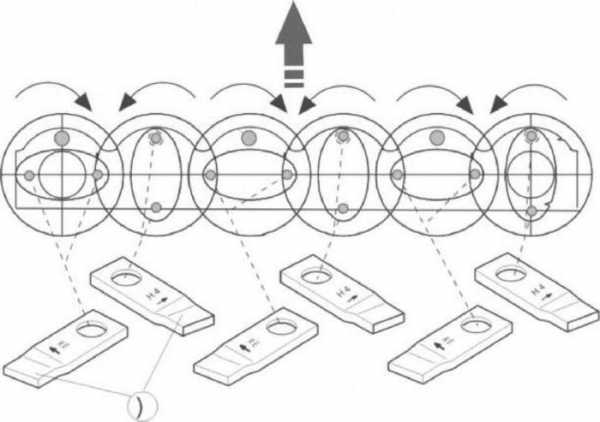

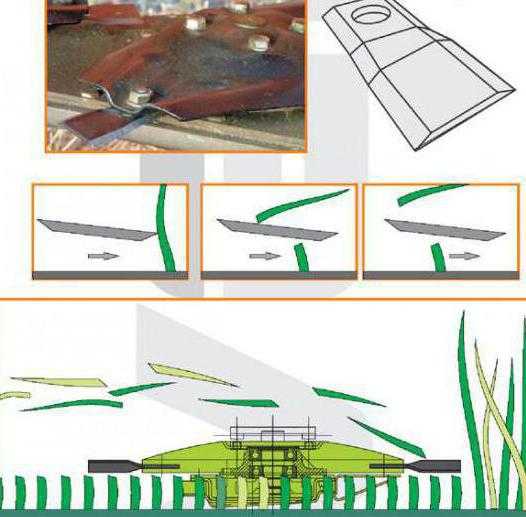

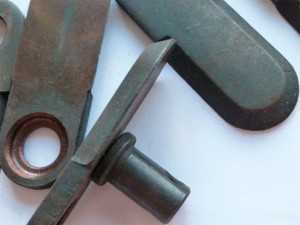

Ножи для косилок

Цена на запасные части и комплектующие невысокая. На наши модели роторных косилок запасные части можно купить в любом специализированном магазине. Импортные модели не старше 10 лет обслуживаются не хуже. Косилки старше 10 лет импортного производства могут не иметь запасных деталей, так как некоторые модели уже не выпускают.

Владелец роторной косилки без труда облагородит лужайку перед домом и запасет траву на зиму для скота. Удобна небольшая модель для мотоблока во время очистки площадей вокруг плодовых деревьев и грядок.

Производят роторные косилки у нас, а так же за рубежом. Среди самых крупных и популярных моделей выделяются косилки для мотоблоков «Нева», «Заря», «Крот», «Фаворит». Модели отличаются количеством рабочих органов и регулировкой высоты среза травы. Для уборки травы на корм животным можно использовать модели с высотой до 20 см, на придомовой территории хорошо показали себя сенокосилки с высотой среза в 5 см.

Агрегатируется с мотоблокоми «Фаворит», «Крот», «Нева» роторная косилка несколькими способами:

  1. Спереди — навесная;
  2. Сзади — прицепная.

Отзывы лучше о навесных моделях к мотоблокам «Нева» и «Каскад», «Крот», «Фаворит». Их мощность выше и работать с мотоблоком проще, так как просматривается вся обрабатываемая площадь.

По способу покоса травы косилки роторные разделяют на виды:

  1. Для скоса травы и укладки в ровный ряд. Подходит для покоса травы на сено.
  2. Мульчирование травы. Измельченная трава быстро перегнивает, подходит для обработки лужаек.

Утяжеленная модель косилки «Заря»

Подбирая модель для своего мотоблока «Нева», «Салют», «Зоря», «Фаворит», «Крот» рекомендуется учитывать следующие факторы:

  1. Особенности ландшафта.
  2. Цель приобретения (для покоса травы на сено скоту или для выравнивания лужайки перед домом).
  3. Вес косилки (важно при транспортировке, так как большую модель перевозить сложно).
  4. Производительность (для небольшой лужайки достаточно самой миниатюрной косилки с небольшой мощностью).
  5. Вид скоса травы (для заготовки сена на корм скоту не подойдут модели, которые мульчируют траву).

Популярные модели роторной сенокосилки

Среди различных моделей сенокосилок для мотоблока большей популярностью пользуются «Заря» в различной комплектации и модификации и КМ-0,5 Терминатор для «Caiman Vario», «Pubert Quatro Junior», МБ-2 и МБ-23 «Нева», МБ-1 Ока, «Крот», «Луч», «Фаворит».

Рассмотрим подробнее характеристики этих моделей.

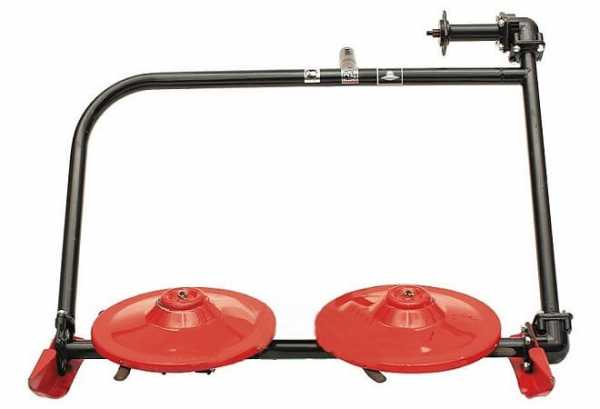

Косилка КМ-0,5 Терминатор

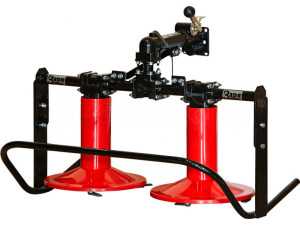

Косилка роторного типа КМ-0,5 Терминатор

Небольшая косилка КМ — 0,5 агрегатируется с мотоблоками «Варио» и «Джуниор» (Caiman Vario, Pubert Quatro Junior), МБ-2, МБ-23 Нева, МБ-1 Ока, «Крот», «Фаворит», «Луч» прицепным методом . Со всех сторон ротор закрыт защитным кожухом из прочного металла. Трава после скоса измельчается, поэтому подходит для обработки лужаек.

Технические характеристики КМ — 0,5:

ТХ КМ 0,5Показатели
Ширина захвата50 см
Высота скоса травы5 см
Допустимая рабочая скорость0,5-4 км/час
Вес техники35 кг

Производится на Чувашском машиностроительном заводе, в Москве на “Агромаше”. Цена от производителя начинается от 12 500 р.

Плюсы:

  • Доступность запасных частей;
  • Гарантия от производителя 3 года;
  • Сервисные центры находятся во всех крупных городах.

Из минусов:

  • Мульчирует траву, поэтому не подходит для заготовки сена;
  • Плохо работает на неровном ландшафте с уклонами более 20 градусов.

Отзывы о модели КМ — 0,5

“Взял роторную косилку КМ 0,5 для мотоблока «Нева» и не пожалел. Перед домом лужайка всегда ровная и аккуратная. Единственный недостаток — цельный корпус. Хранить массивную косилку сложно.”

“Косилка КМ 0,5 радует качеством работы с мотоблоком «Нева». Траву косит хорошо, но не всегда проходит между кустарниками и плодовыми деревьями”.

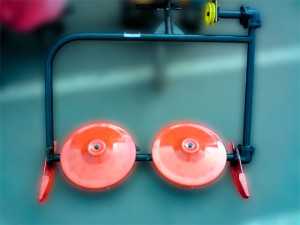

Косилка «Заря» для мотоблоков Нева МБ-2, МБ-1, МКМ-3 Lander, Крот, Фаворит

Навесная модель небольшой роторной косилки имеет два рабочих диска с ножами на шарнирах. Производится в Калуге на машиностроительном заводе “Кадви”. Косит траву и складывает ее в одну сторону. Подходит для аграриев, которые содержат скотину. Модель легкая и имеет небольшие размеры. Удобна в хранении и транспортировки.

Косилка «Заря»

Технические характеристики «Заря» рассмотрим в таблице:

ТХ «Заря»Показатели
Ширина захвата80 см
Высота скашиваемой травыДо 10 см
Допустимая рабочая скорость2-4 км/час
Вес техники25 кг

Подходит не только к мотоблокам «Нева» и «Крот», «Фаворит», но и небольшим тракторам МТЗ с лошадиной силой 10-12. В комплектацию от всех производителей входят запасные ножи, которые обеспечивают бесперебойную работу техники в сезон.

Из плюсов модели «Заря» выделяются:

  1. Компактность;
  2. Высокая производительность;
  3. Небольшой вес;
  4. Широкий захват;
  5. Простота конструкции;
  6. Гарантия от производителя 3 года;
  7. Запасные ножи в комплекте.

Из минусов:

  1. Рабочие органы не полностью закрыты защитным кожухом;
  2. Не ко всем мотоблокам подходит.
  3. Ножи приходится часто затачивать.

Отзывы о модели Заря

“Косилка «Заря» хорошо показала себя при подготовке сена для скота с мотоблоком «Нева». Заготовил корм корове на всю зиму. Работу выполнил в 10 раз быстрее.”

“»Заря» не понравилась с мотоблоком «Крот», так как при скосе жестких сухих остатков растительности часто засорялась и тупилась. Нет защиты от камней.”

Цена на технику для покоса «Заря» начинается от 13 700 р. У дилеров в зимнее время можно купить с хорошей скидкой. Модели б/у стоят от 6 000 р.

Косилка Заря-1

Роторная косилка «Заря-1»

Специальная модель от Калужского машиностроительного завода “Кадви” предназначена для мотоблока НМБ-1 Угра, «Крот» и подобным с таким же соединением. Модель имеет два рабочих органа с ножами из закаленной стали. Удобная регулировка позволяет проводить покос на полях с любым ландшафтом.

Технические характеристики модели представлены в таблице:

ТХ «Заря-1»Показатели
Ширина захвата80 см
Высота скашиваемой травыДо 10 см
Допустимая рабочая скорость2-4 км/час
Вес техники35 кг

Отличается от «Заря» способом агрегатации с мотоблоком и высокой производительностью. Конструкция имеет утяжеление, поэтому скос травы более ровный. Подходит для небольших агрокомплексов. Агрегатируется с минитракторами МТЗ-80. Легко справляется в сухостоем кустов, подсолнечника и кукурузы.

Из плюсов выделяются:

  • Невысокая цена;
  • Надежность и долговечность;
  • Простота в обслуживании;
  • Мобильность из-за небольшого веса.

Из минусов выделяют недостаточное количество сервисных центров в регионах.

Отзывы о модели Заря — 1

“Косилка отлично справляется на засоренных участках. Хорошо регулируется и проходит в самые недоступные места.”

“Модель простой сборки. Можно любую запчасть заменить самостоятельно. Легко транспортируется вместе с мотоблоком.”

Цена от производителя 17 600 р. У дилеров косилка стоит немного дороже, но в несезон можно купить дешевле на 10-15%.

Какую модель роторной косилки купить для своего мотоблока, зависит от индивидуальных предпочтений и материальных возможностей. Стоит роторная косилка дешевле чем сегментная и в устройстве она проще. Если хозяйство небольшой и в обслуживание техники вы новичок, рекомендуем приобрести именно роторную модель.

Как настроить косилку перед работой?

После покупки роторной техники необходимо правильно настроить и отрегулировать косилку. Осуществить настройку можно в несколько основных этапов:

  1. Все настройки осуществляют после агрегатации косилки к мотоблоку.
  2. Оденьте на поднятое устройство защитный кожух и закрепите его при помощи зятяжных болтов.
  3. Роторы должны находиться строго параллельно поверхности поля.
  4. Отрегулируйте высоту покоса. Для этого на салазках есть специальный болт, который поможет выставить нужную высоту. При регулировке высоты необходимо учитывать неровности ландшафта, рабочие диски не должны захватывать почву.
  5. Проверьте все соединения. Болты должны быть плотно затянуты. Ножи свободно двигаться. При необходимости их нужно заточить.
  6. Запустите косилку и пройдите один ряд. Если высота подходящая, то можно выполнять работы.
  7. На поле не должны находиться люди и животные. Оператору необходимо одеть защитную одежду и маску. Они защитят от веток и мелких камешек.

Цена на косилку в различных регионах

Цена на модели может отличаться в регионах, но незначительно. Начинается цена от 11 000 р. Зависит итоговая цена от комплектации, мощности модели, материалов из которых она изготовлена. Купить дешевле можно б/у косилки по объявлениям в интернете. Но если техника нужна для своего хозяйства, рекомендуем остановить выбор на новой модели. Она будет на гарантии и обслуживание осуществляется 3 г. бесплатно.

Средняя цена и где выгоднее купить косилку в различных регионах России, можно посмотреть в таблице:

ГородаПоставщикиЦена, тыс. р.
КМ 0,5ЗаряЗаря 1
МоскваООО “МотоМ” , бульвар Победы 32, тел.:8 432 567 876-12От 13,9От 12,5От 16,5
СПбООО “Трактор”, ул. Николаева 12 б-23, тел.: 8-800-312-345От 14От 12,7От 16,45
КазаньООО “Казанский машиностроительный завод”, ул. Куртухина, д 42 а, тел: 8 834 900 989От 14,2От 13От 16,3
УфаООО “АгроТехКомплект”, тел.: +7 (987) 610-11-73, +7 (987) 094-76-17От 13,7От 12,9От 16,9
СимферопольООО “АгроКом”, ул. Коммунистов 43, тел: +7 (929) 817-20-66От 14,3От 12,7От 16,8

Купить роторную косилку для мотоблока можно дешевле зимой, когда для покосов не сезон. А если материальные возможности не позволяют потратить такую сумму, попробуйте собрать конструкцию своими руками.

oselhoztehnike.ru

Косилка на мотоблок — виды, изготовление, чертежи, особенности

Косилка – это тип навесного оборудования, предназначенный для скашивания сорняков и кустов подросших клубневых культур непосредственно перед их сборкой. Практическое применение косилки для мотоблока позволяет избавиться от лишней растительности практически любой высоты и толщины, сэкономив, при этом, время и силы фермера.

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

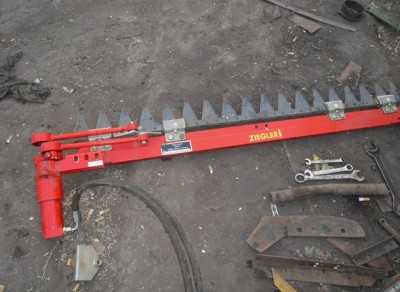

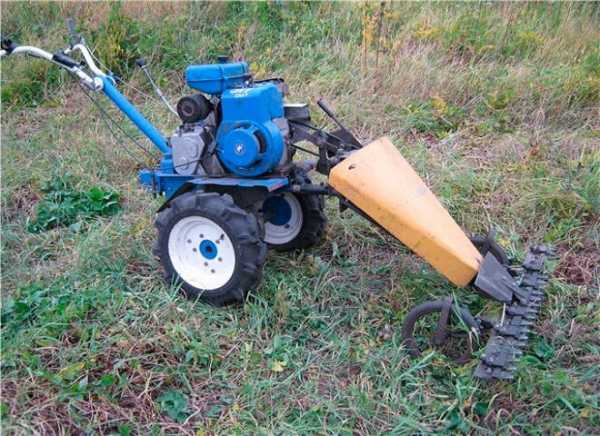

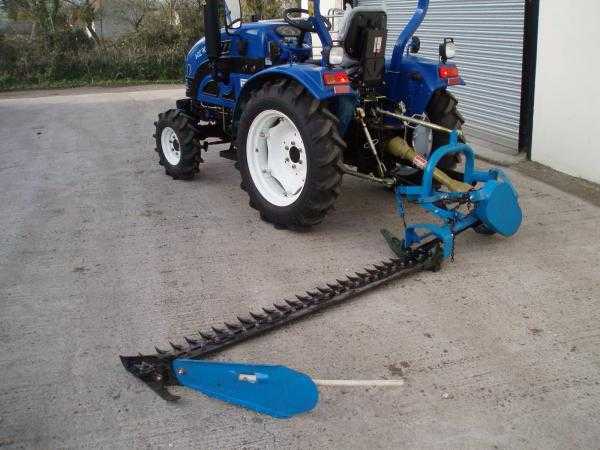

Сегментная косилка для мотоблока – области применения

Сегментная косилка на мотоблок – это один из простейших вариантов оборудования. Ее конструкция состоит из рамы на которой установлены 2 бруска. Между ними помещены режущие элементы. В процессе совершения поступательных движений непосредственно от привода используемого мотоблока, режущие элементы косилки начинают двигаться подобно ножницам, срезая, таким образом, траву. При этом один из сегментов постоянно передвигается вправо-влево, а второй – находится в неподвижном состоянии. При попадании травы между пальцами косилки ее стебли быстро и равномерно срезаются. Такого рода конструкция позволяет сегментной косилке успешно работать на площадях со сложным рельефом.

Все приспособление удерживается на опорных колесах, и может крепиться к передней или задней части мотоблока. По краям конструкции расположены салазки, предназначенные для регулировки высоты скашивания растительности.

Сегментная косилка не отличается скромными габаритами, что не позволяет эффективно применять ее на участках с большой территорией. Тем не менее, приспособление этого типа успешно справляется со скашиванием сорняков, имеющих высокие и толстые стебли, что позволяет применять ее для скашивания сухой травы. Благодаря этому сегментная сенокосилка для мотоблока пользуется довольно высоким спросом среди фермеров, владеющих крупным рогатым скотом.

В число основных преимуществ сегментной косилки входит простота в эксплуатации, отсутствие необходимости частого ремонта, а также невысокая стоимость. Среди минусов оборудования выделяется низкая производительность и невысокая эффективность на участках с низкой травой.

Фронтальная косилка для мотоблока – конструктивные особенности

Такая навесная косилка для мотоблока используется преимущественно для работы вместе с тяжелой техникой, оборудованной системой водяного охлаждения. Основные задачи, с которыми призвана справляться фронтальная косилка на мотоблок – это скашивания большого количества высоких и толстых сорняков, удаление кустарников, заготовка крупных объемов сена.

Некоторые модели фронтального оборудования предварительно оснащены граблями, благодаря чему работа мотоблока с косилкой этого типа позволяет собирать скошенную траву в войлоки, упрощая, таким образом, процесс работы на участке. В боковых частях фронтальных косилок для мотоблоков есть отдельные салазки, перемещение которых позволяет регулировать высоту скашивания травы. В комплектацию большинства моделей навесного оборудования этого типа входит специальные шкивы, заменяющие штатные элементы мотоблоков.

Установка косилки на мотоблок – подробно для начинающих

Подготовка имеющегося в хозяйстве мотоблока перед скашиванием травы заключается в установке на него выбранной косилки.

Монтаж навесного оборудования выполняется в таком порядке:

  1. Для начала необходимо закрепить натяжное устройство из комплекта косилки;
  2. Далее потребуется надеть шкив приспособления на верхний фрикцион таим образом, чтобы передняя часть ступицы «смотрела» на фланец натяжного устройства;
  3. После этого необходимо скрепить все установленные детали посредством винта;
  4. Затем необходимо установить косилку и надеть ремень, после чего зафиксировать косилку при помощи штырей;
  5. На следующем этапе нужно надеть фартук, предотвращающий попадание травы на оператора, и установить защитный щиток обратно на мотоблок. Более подробно об установке косилки на мотоблок расскажет видео.
Поле установки косилки потребуется отрегулировать натяжение ремня. Это выполняется посредством поворачивания рукоятки в сторону направления движения мотоблока. После этого можно приступать к скашиванию травы на участке.

Как сделать косилку для мотоблока своими руками – варианты изготовления

Практически каждый из перечисленных видов косилок для имеющегося в хозяйстве мотоблока довольно просто изготовить самостоятельно. Единственное – проблемы могут возникнуть при сборке фронтального оборудования, так как оно достаточно громоздкое, и требует приобретения множества шарнирных механизмов.

Самой большой популярностью среди фермеров-энтузиастов пользуются роторные и сегментные приспособления на мотоблоки. Они обладают простой конструкцией, и для их изготовления не потребуется иметь в наличии специализированное оборудование.

Роторная косилка – как сделать своими руками?

Этот вид распространенного навесного оборудования будет максимально эффективным на любом участке. Если на нем проросла невысокая трава, то приспособление будет просто измельчать ее, а если сорняки достаточно высокие, то косилка будет скашивать их.

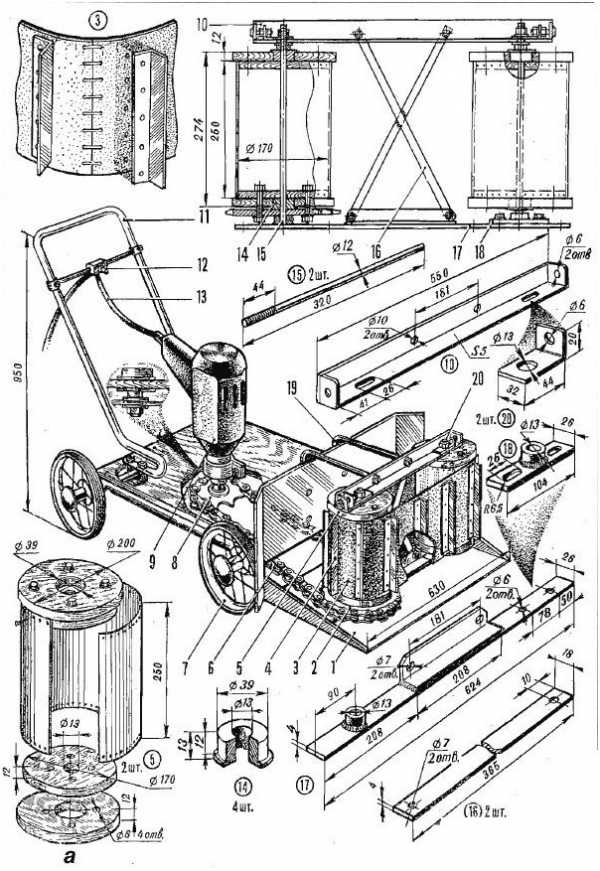

Для изготовление роторной косилки обязательно нужно изучить чертежи. В них должны быть указаны габариты каждой детали конструкции и методы их крепления.

Дальнейший порядок действий при сборке выглядит следующим образом:

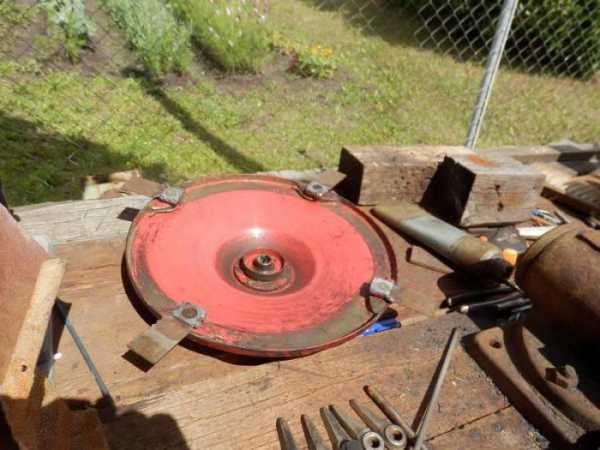

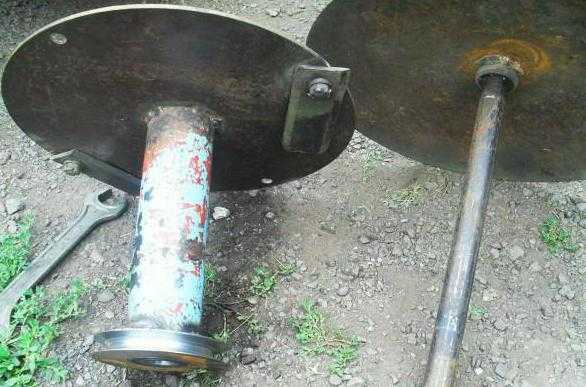

  1. Для начала нужно найти 2 диска – их можно взять от имеющейся в хозяйстве зерновой сеялки или любого другого оборудования. Также для работы потребуется редуктор и цепь от бензопилы;
  2. Чтобы сделать ось, на которую будут монтироваться ножи, следует использовать трубу из углеродистой стали, диаметром по всей длине примерно в 1 см. Для того, чтобы ножи свободно вращались, ось затягивается диском до упора;
  3. Изготовленные ранее диски потребуется закрепить на сварной раме и подключить ее к приводу предусмотренного в конструкции вала отбора мощности мотоблока. Следует убедиться, что при вращении диски будут вращаться навстречу друг другу – таким образом они будут складывать скошенную траву в аккуратные ряды.
Изготовленная таким способом самодельная роторная косилка позволит быстро избавиться от сорняков и кустов любой высоты и толщины. Собранное оборудование не нуждается в частом ремонте и специальном обслуживании.

Сегментная косилка – последовательность действий при изготовлении

Это вид навесного оборудования для используемого мотоблока также максимально прост в самостоятельном изготовлении.

Для сборки конструкции потребуется:

  • электрическая дрель;
  • болгарка;
  • сварочный аппарат;
  • набор болтов и гаек;
  • несколько металлических брусьев.

Перед изготовлением приспособления нужно изучить детальные схемы, в которых должны быть указаны габариты запчастей и место их установки в конструкции.

Дальнейший порядок сборки выглядит следующим образом:

  1. В каждом из используемых брусьев необходимо просверлить по 12 одинаковых отверстий – в них должны помещаться болты М8;
  2. Далее на болтах потребуется прикрепить направляющую рейку, длиной 89 см с ножами и зубьями. Все ножи необходимо расположить по обе стороны брусьев;
  3. Далее с двух концов брусьев нужно сделать прижимы и полозки;
  4. В нижней части рамы устанавливается колесо – его можно взять от старой детской коляски;
  5. После этого конструкция подключается к валу отбора мощности мотоблока.
После сборки готовую конструкцию необходимо проверить, так как зачастую возникают ситуации, при которых самодельную сегментную косилку для мотоблока заносит в сторону. Причина этому заключается в неправильно подобранном центре тяжести. Чтобы решить проблему, нужно сместить центр тяжести косилки в противоположную сторону, используя любой подручный утяжелитель.

Изготовленные таким образом роторные и сегментные косилки подойдут для мотоблоков марки Нева МБ-1 и МБ-2, МТЗ, Заря, Салют, Ока, Агат, Зубр, Агро, Патриот, Урал, Кентавр и других агрегатов, оборудованных валом отбора мощности.

pro-traktor.ru

Самодельная косилка для мотоблока, как сделать установить и подсоединить

Оглавление:

Для облегчения физического труда человека на приусадебном участке, предлагается более сотни разных навесов к мотоблоку. Но приобрести такое оборудование может позволить себе не каждый, ведь стоимость его не дешевая. В статье описана самодельная косилка для мотоблока, плюсы и минусы популярных конструкций.

При сборке такой косилки, самое главное получить безопасную и качественную модель. Для изготовления косилки для мотоблока своими руками обычно используют подручные узлы от сельхозтехники. Ведь главная цель, которую преследуют создатели самодельной косилки — экономия денег и достижение максимального результата. Некоторые модели, которые придумывают обычные садоводы, часто удивляют профессионалов своей задумкой и простотой конструкции.

Самодельная косилка для мотоблока, характеристики и описание

Обычно самодельные косилки для мотоблока, конструируют фронтального типа: роторная косилка, сегментная косилка и косилка повозка.

При самостоятельном изготовлении основы для косилки, часто используют конструкции заводских моделей. Большинство деталей приобретаются в магазинах и затем применяются в своих конструкциях.

Сварная рама является основанием для сегментной и роторной косилки. Ее изготавливают из металлических уголков, размером 4х4см. Для колесной оси устанавливают корпуса подшипников на раму. Потом изготавливается рабочая часть косилки выбранного вида.

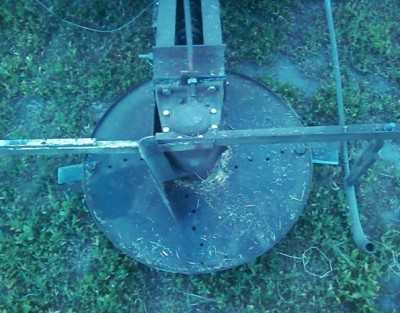

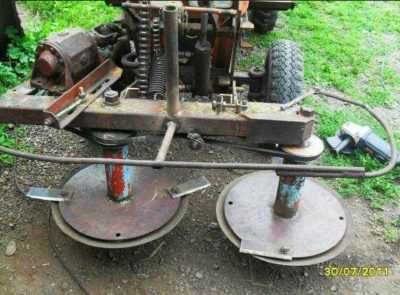

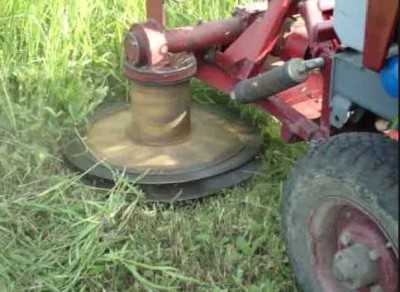

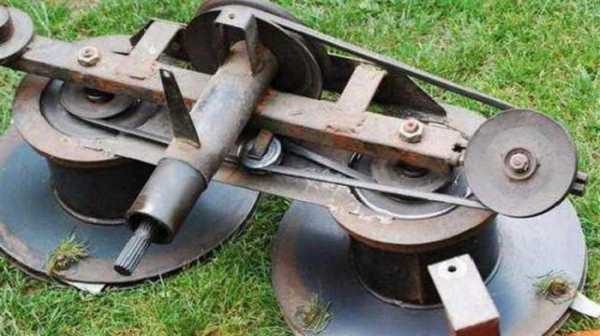

Самодельная роторная косилка на мотоблок

Используется самодельная роторная косилка на мотоблок для скоса травы на сено и для подстригания газона. Если трава мелкая, то косилка ее будет просто измельчать, а высокую траву — скашивать.

Рассмотрим модель, изготовленную для мотоблока «Нева» и подобных ей моделей. От зерновой сеялки используем два диска, а от бензопилы — цепь и редуктора. На один диск необходимо четыре ножа. Они изготавливаются из закаленного металла. Чтобы их установить, на каждом диске твердосплавным сверлом просверливаются отверстия, диаметром шесть миллиметров. Используя шинку, крепим ножи на диски. Также сохраняем зазор между ножом и шинкой, который больше толщины самого ножа на 1-2 мм.

Благодаря этому центробежная сила, при вращении, будет расправлять ножи с диска, и они будут косить траву. При этом должна сохраниться возможность вращения ножей на 360 градусов, что делается для большей сохранности ножей, когда они сталкиваются с чем-то твердым.
Для изготовления оси, на которую будут крепиться ножи, используют прочную углеродистую сталь. Диаметром ось должна быть не меньше восьми миллиметров. Чтобы у ножей было свободное движение, нужно диском затянуть до упора ось.

Эти два диска монтируются на сварную раму и устанавливают связь с приводом от ВОМ. Вращение дисков должно происходить навстречу друг другу, что позволит складывать в ряды скошенную траву.

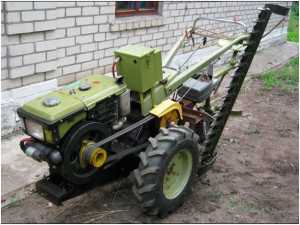

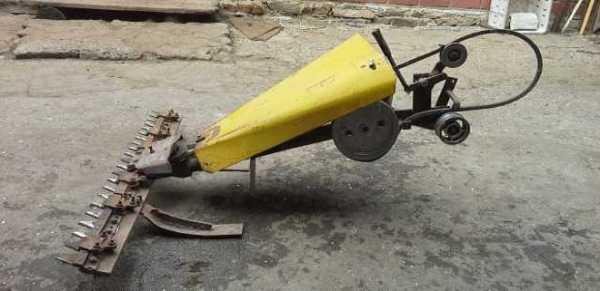

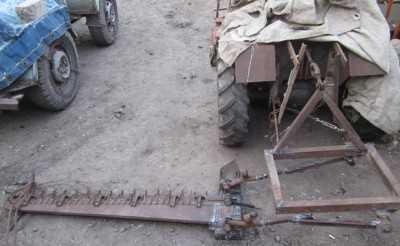

Самодельная сегментная косилка на мотоблок

Такая сегментная косилка на мотоблок изготавливается из металлических брусов 15х50х120. В них нужно просверлить 12 отверстий, чтобы их размеры подходили под болты М8. В дальнейшем к этим болтам будет присоединена направляющая рейка (89 см) с зубцами и ножами. Ножи устанавливаются по обоим сторонам бруса.

С двух концов бруса крепятся полозки и прижимы. К основной раме крепится колесо, которое можно снять с ненужной прогулочной коляски. Под воздействием ВОМ мотоблока начинает работать режущая часть косилки. Более подробно это видно на рисунке:

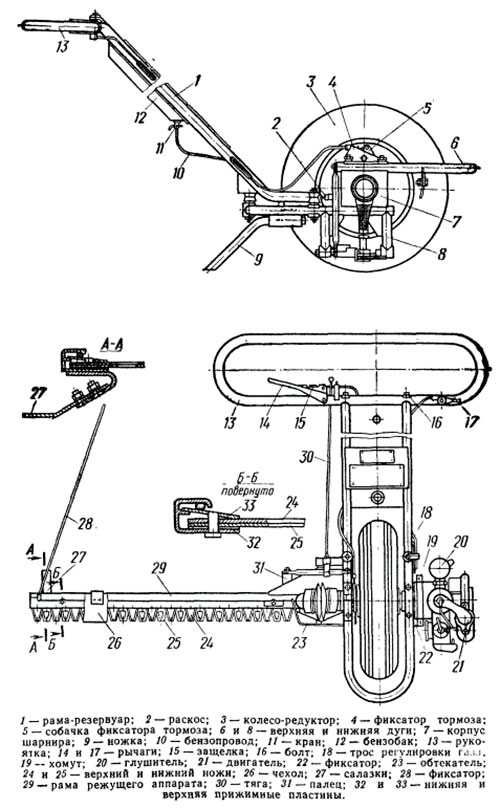

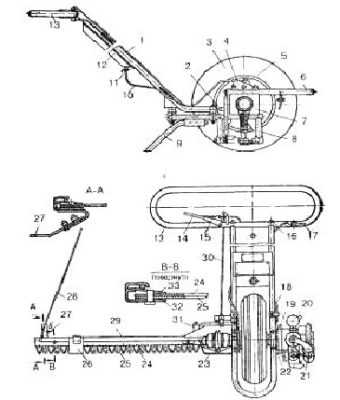

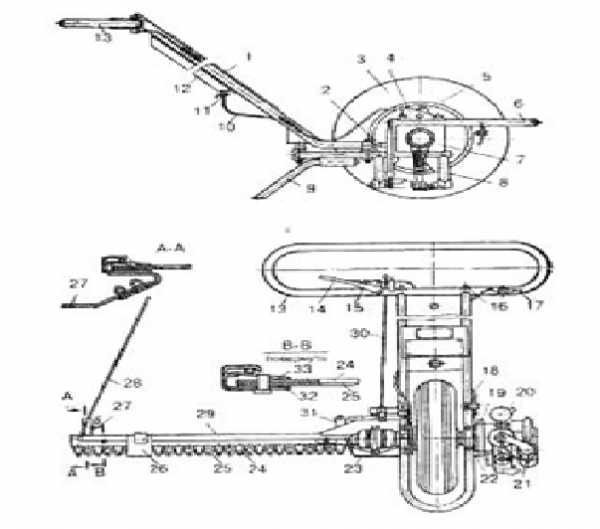

основная сварная рама (1), раскосы (2), редукторное колесо (3), фиксация и регулировка системы торможения (4), собачка для фиксации тормоза (5), основные дуги (6 и 8), шарнирный корпус (7), ножка (9), бензопровод (10), кран регулятора (11), емкость для бензина (12), рукоятка (13), рычаги (14 и 17), защелкивающийся механизм (15), крепежный болт (16), рычаг регулировки газа (18), хомут (19), глушитель для двигателя (20), двигатель (21), фиксирующий крепеж (22), обтекатель (23), режущие ножи (24 и 25), чехол (26), салазки (27), элемент фиксации (28), рама для ножей (29), тяга (30), палец (31), пластины для прижима нижних и верхних частей (32 и 33).


Косилка, собранная по этому чертежу, легко скашивает траву. В действии эту самодельную косилку можно увидеть на видео.

Как подсоединить самодельную косилку к мотоблоку

Собранная вручную косилка не принесет необходимый результат, если она неверно присоединена к мотоблоку. Есть определенные правила, которые нужно соблюдать при установке косилки.

Прежде всего нужно перевести мотоблок в режим реверс. Прежде чем присоединить к ВОМ, в гнездо сцепки размещают присоединительный узел. Используя шкворню с пружиной нужно застопорить соединение. Отсутствие пружины приведет к неисправности прицепного механизма.

Для большей безопасности, нужно закрыть защитным кожухом ножи косилки. Колеса мотоблока содержат грузы, помогающие в обработке почвы. Поскольку в них нет необходимости при скашивании травы, их следует убрать. Скашивание косилкой травы следует начинать с наименьших оборотов. На поворотах не нужно спешить и делать их плавно.
Если же вы собрали косилку для мотоблока своими руками, в первую очередь ее работа должна быть безопасна.

Когда подсоединили самодельную косилку к мотоблоку и она работает, то достигаются довольно большие обороты дисков с ножами. В случае поломки крепления, возможно получение ранений вами или людей окружающих вас. Поэтому вначале подумайте, хватит ли у вас умения сделать такое устройство. Ведь гораздо дешевле обойдется приобретение готовой косилки для мотоблока, чем лекарства и лечение покалеченных органов или нервов.

motoblok-kultivator.com

Роторная косилка для мотоблока своими руками: чертежи, видео инструкция

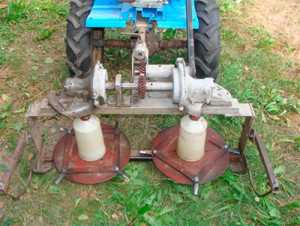

Самодельная роторная косилка для мотоблока

Производители мини-сельхозтехники предлагают самые разнообразные приспособления, которые могут значительно облегчить нелегкий фермерский труд, и среди таких устройств стоит выделить мотоблочную косилку. Большая часть сельскохозяйственной мини-техники стоит дорого и не каждый частник может позволить себе покупку такого оборудования. Именно по этой причине многие народные мастера создают подобные устройства своими силами.

Виды косилок

Чтобы изготовить нормально функционирующую самодельную косилку домашние мастера, как правило, используют все доступные подручные средства. Изготовленное своими руками оборудование для мотоблока позволяет значительно сэкономить и при этом получить моральное удовлетворение от сделанного. Самостоятельно сделать косилку, в принципе, не составит большого труда, поскольку в интернете можно найти довольно подробные описания с чертежами и видео-инструкциями по этой теме.

Как правило, косилка на мотоблок, созданная своими руками, это оборудование фронтального типа, и которое имеет следующие виды конструкции:

  • роторная;
  • сегментная;
  • косилка-платформа.
Роторная косилка

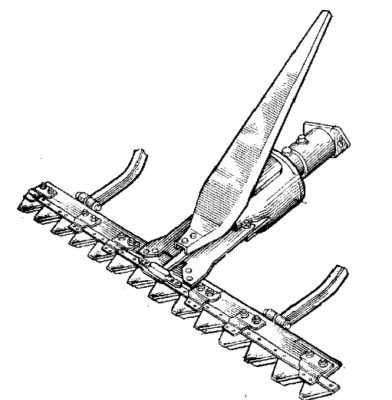

Сегментная косилка
Косилка-платформа

Чаще всего самодельные сенокосилки создаются на базе готовых моделей навесного оборудования заводского изготовления. Чертежи таких конструкций можно легко найти в интернете, а также просмотреть на многочисленных видеороликах.

Основанием для оборудования является шасси из стального уголка 40х40 мм или любого имеющегося в распоряжении. На шасси устанавливаются подшипники для колесной оси, и уже после монтируется непосредственно основной узел оборудования.

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено. Однако стоит принять во внимание, что подобная сенокосилка высокую растительность срезает, а низкую траву просто мелко дробит. Работу оборудования можно увидеть на этом видео.

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения  нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

Роторная косилка своими руками

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Важно! Если отсутствует определенный опыт проведения таких работ, то лучше поручить сварочные работы опытному специалисту.

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Инструмент и материалы

  1. сварочный аппарат;
  2. крепеж;
  3. металлический уголок;
  4. дно старой металлической бочки;
  5. восемь режущих пластин;
  6. колесная ось;
  7. два колеса.

Сегментная косилка

Самодельная сегментная косилка

Для того, чтобы своими руками сделать вполне функциональную и рабочую сегментную косилку, следует взять металлическую трубу с прямоугольным сечением 1200х50х15 мм или отрезок полотна обычной косы, и высверлить на равном расстоянии двенадцать 10-миллиметровых гнезд под установку крепежных болтов М8. Впоследствии на них будет прикреплена направляющая металлическая полоса длиной 890 мм с зубцами и ножами, устанавливаемых с обеих плоскостей прямоугольной трубы.

Ножи имеют спинки с сегментами и обоймами приводного рычага. На трубе с обеих сторон так же устанавливают прижимы и полозки. На шасси косилки монтируется опорное колесо. Рабочая часть сегментной косилки приводится в движение валом отбора мощности используемого силового агрегата.

Чертеж сегментной косилки

Благодаря использованию сегментной косилки можно проводить качественный скос свежей растительности без ее измельчения. На видео можно посмотреть работу оборудования.

Косилка-платформа

Чертеж косилки-повозки

На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.

Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.

Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.

Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.

Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.

Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.

Правила установки самодельного оборудования на мотоблок

Даже если косилка собрана правильно, то все равно она не позволит получить необходимый результат, если присоединение ее к силовому агрегату будет проведено неверно. Устанавливая самодельное оборудование необходимо соблюдать определенные требования:

  1. перевести мотоблок в реверсный режим;
  2. любое подключение оборудования к валу отбора мощности производят, устанавливая узел соединения в гнездо сцепки;
  3. зафиксировать крепление посредством шкворня с пружиной. Если пружина отсутствует, то это может стать причиной выхода из строя прицепного механизма;
  4. при установке необходимо обязательно закрыть ножи защитным кожухом;
  5. скашивание травы следует начинать с малых оборотов с включенной муфтой сцепления;
  6. при работе с косилкой все повороты нужно выполнять аккуратно без резких движений, не торопясь.

Какой бы вид оборудования, роторный или сегментный, к своему мотоблоку вы ни предпочли, для самостоятельного изготовления, собранное устройство должно быть совершенно безопасным для того кто им управляет и для окружающих. Поскольку устройство работает с довольно высокими оборотами, то при ненадежном креплении диск с ножами, сорвавшись, может нанести серьезную травму вам и окружающим. Поэтому, решив сделать своими руками подобное оборудование, стоит хорошо взвесить свои силы и определиться хватит ли у вас умения и опыта для такой работы. Вполне возможно лучше будет купить готовое приспособление и сохранить свои силы и время.

oselhoztehnike.ru

Косилка для мотоблока Нева: Заря, роторная, сегментная, отзывы

Косилка для мотоблока Нева является дополнительным оборудованием к универсальному, сельскохозяйственному модулю Нева, который пользуется большим спросом у дачников и фермеров.

Данный мотоблок сам по себе малоэффективен, но при агрегатировании к нему прицепного или навесного механизма позволяет выполнять любые аграрные работы на земельных участках.

В кратком обзоре речь пойдет о косилках к мотоблоку Нева, их разновидностях, принципе действия и характеристиках.

Основные сведения

Косилка — самое распространенное устройство у владельцев мотоблоков и мототракторов для скашивания посевной, естественной растительности, мелких кустарников на приусадебных и садовых участках, а также небольших фермерских угодьях. Такая агротехника компактна, удобна в работе, проста в применении, полезна в хозяйстве.

Косилка на мотоблок «Нева» бывает 2 типов:

  • сегментная;
  • роторная.

Сегментная косилка

Модели часто применяют на больших, заросших территориях, а также для скашивания под заготовку сена, соломы. Сенокосилка легко работает как на равнинной поверхности, так и на площадях со сложным рельефом. При скорости передвижения механизма до 4 км/ч травяной покров срезается у самого края, затем валиками укладывается аккуратно и ровно на поверхность земли.

Сегментная косилка к мотоблоку отличается хорошей производительностью и простотой управления. Принцип действия устройства базируется на возвратно-поступательных движениях ножей от привода мотоблока. Обрезание травы происходит при попадании между сегментами: движущимся влево-вправо с режущими пальцами и неподвижным.

Сенокосилка агрегатируется с мотоблоком спереди. Конструкция устойчиво располагается на колесах, по краям режущей системы находятся специальные салазки для регулирования высоты покоса.

Сегментная агротехника имеет следующие достоинства:

  • ручной механизм отключения;
  • отсутствие вибрации;
  • регулировка угла наклона;
  • работа подрезающих ножей у самого корня растения;
  • изготовление ножей из закаленной стали;
  • износостойкость защитного кожуха;
  • долговечность;
  • доступность запчастей;
  • простота эксплуатации;
  • удобство в работе;
  • безопасность.

Кроме достоинств, данный механизм имеет недостатки:

  • большие размеры и вес;
  • сложности в техническом обслуживании;
  • высокая цена.

Примером такого навесного оборудования для мотоблоков марки Нева является устройство КН-1.1.

Сегментная косилка для мотоблока «Нева» имеет такие технические характеристики:

  1. Производительность — 0,35 га/ч.
  2. Ширина захвата — 1,1 м.
  3. Высота среза — 4 см.
  4. Рабочая скорость — 5 км/ч.
  5. Вес — 45 кг.
  6. Габаритные размеры — 900х1130х670 мм.

Стоимость КН-1.1 довольно высока, поэтому не имеет большого спроса.

Роторная косилка

Роторная косилка для мотоблока Нева предназначена для скашивания травы, кустарников, которые имеют стебель диаметром до 1 см. Скошенная трава располагается на поверхности равномерными рядами, это упрощает ее сбор и сушку. Из-за небольших размеров и компактности оборудование легко транспортируется.

Мотоблоки и мотокультиваторы марки Нева агрегатируются с навесными роторными косилками спереди, от привода агрегатов через клиновой ремень.

Роторная косилка выпускается в двух вариантах:

  • с 1 диском;
  • с 2 дисками.

К мотоблокам Нева подходят оба варианта.

Роторное навесное оборудование широко распространено у фермеров, т.к. справляется с большим объемом работ и отлично переносит сложные неровности на поверхности.

Однодисковая роторная косилка

Роторная косилка с 1 диском представлена моделью КР-05, специально выпущенной заводом «Красный Октябрь» (Санкт-Петербург) для мотоблока Нева.

Конструкция модели компактна, проста, состоит из 1 большого диска, позволяющего маневрировать и скашивать траву, кустарники в сложных местах.

Косилка роторная КР-05 имеет следующие технические характеристики:

  1. Скорость передвижения — 2-4 км/ч.
  2. Продуктивность — 0,15 га/ч.
  3. Ширина захвата — 560 мм.
  4. Скорость вращения диска — 2500 об/мин.
  5. Высота покоса — 1000 мм.
  6. Вес машины — 30 кг.
  7. Размеры машины — 700х700х680 мм.

Подходит косилка для мотоблока Нева (МБ-2, МБ), Кадви, Ока.

Достоинства модели КР-05:

  • компактность;
  • мобильность;
  • удобство при эксплуатации;
  • простота конструкции;
  • высокая безопасность;
  • простая установка на мотоблок;
  • высокая маневренность;
  • доступная цена.

Из отзывов пользователей видно, что оно не так эффективно, как косилка с 2 дисками, но по маневренности и работе в ограниченных пространствах лидирует.

Двухдисковая роторная косилка

Для скашивания грубо-стебельной, травяной растительности, зерновых культур, мелких кустарников на больших площадях чаще применяют навесной механизм с 2 дисками. Он эффективно работает на ровной поверхности без препятствий: деревьев, ям, холмов, ограждений. На неровностях работает хуже, тяжелее эксплуатируется, но фермеры применяют его и на малых участках, обочинах дорог, склонах с небольшим боковым наклоном и крутизной.

Скошенная трава равномерно укладывается в отдельные ряды, сушится естественным образом и собирается.

Для мотоблока Нева используется роторная косилка Заря с 2 дисками, производителем которой является ОАО «Калужский двигатель».

Принцип действия косилки к мотоблоку Нева простой.

На дисках расположены 4 ножа, которые прикреплены шплинтами. При вращении дисков навстречу друг другу создается центробежная сила, выталкивающая ножи. Режущие лезвия работают до тех пор, пока работает двигатель мотоблока.

Косьба с 2 дисками значительно увеличивает площадь покоса. Для Зари она составляет 80 см и является отличным показателем.

Регулировка высоты скашивания травы осуществляется с помощью особых салазок.

Заря для мотоблока Нева имеет такие характеристики:

  1. Размеры машины — 810х930х780 мм.
  2. Вес — 33 кг.
  3. Ширина обработки — 800 мм.
  4. Эксплуатационная скорость — 2,87 км/ч.
  5. Высота покоса — до 1000 мм.
  6. Продуктивность — 0,2 га/ч.
  7. Частота вращения режущего диска — 2370-2635 об/мин.
  8. Регулируемая высота скашивания — 3-10 см.

Недостатки роторного навесного мезанизма Заря следующие:

  1. Необходимость в тщательной проверке устройства перед запуском. Неправильное крепление ножей может привести к повышенному травматизму.
  2. Постоянный контроль движений.
  3. Наличие ограничений на скашиваемую траву. Она должна быть до 1 м и прямостоячей.

По отзывам пользователей, косилка Заря отличается качеством, надежностью, безотказной работой.

Меры предосторожности при работе с навесными косилками

Мотоблок Нева с косилкой — отличный помощник дачникам и фермерам в решении многих проблем, связанных со скашиванием растительности. Но при работе необходимо не забывать о мерах предосторожности, заключающихся в следующем:

  1. Перед запуском удостоверьтесь в прочности всех узлов и соединений.
  2. Проверьте крепление ножей.
  3. При выявлении неисправностей выключите агрегат.
  4. Настройки механизма осуществляйте только при выключенном моторе мотоблока.
  5. Проверяйте через каждые 2 часа косьбы натяжение ремней, крепление ножей, гаек, болтов.
  6. Не превышайте рабочую скорость устройства.
  7. Не работайте вблизи людей.
  8. С осторожностью косите возле камней и посторонних предметов.

Для увеличения срока службы устройства производитель рекомендует 1 раз в 12 часов пересматривать угловые соединения и обрабатывать смазочными материалами шестерни для более эффективного скашивания.

При правильной эксплуатации навесное оборудование для мотоблока прослужит долго.

specmahina.ru

Косилка для мотоблока: выбираем с умом

Владельцы мотоблоков всегда стоят перед выбором при покупке навесного оборудования для своего помощника. Оно стоит недешево, поэтому подойти к его приобретению нужно ответственно.

Модели косилок бывают разные

Косилка для мотоблока - вещь в хозяйстве незаменимая. Она экономит не только силы владельца, но иногда и драгоценное время. Можно, конечно, и самому смастерить подобный агрегат, но не у всех есть для этого навыки. Проще косилку купить в специализированном магазине. Как же сделать правильный выбор? Сначала нужно определиться с моделью. Существуют два вида косилок: роторная и сегментная. Каждый вид имеет свои плюсы и минусы.

Немаловажную роль при выборе косилки играют рельеф, величина и растительность вашего участка. Если на нем растут низкие травы или зерновые культуры, то подойдет роторная косилка «Заря». Для мотоблока она является наилучшим бюджетным вариантом. Такая косилка хорошо косит на ровном участке или с отклонением не больше 20 градусов. Принцип работы заключается во вращении дисков, закрепленных на роторах.

Плюсы роторной косилки:

  • скошенная трава укладывается в валки;
  • простая конструкция дисков;
  • легко ремонтируется.

Минусы:

  • травмоопасна в эксплуатации;
  • при работе нужно всегда быть начеку, чтобы камнями не повредить ножи.

Многие землевладельцы покупают роторную косилку из-за того, что на ней можно по-разному устанавливать ножи (спереди или позади).

Косилка для мотоблока сегментная

Конструкция этой модели напоминает чем-то ручную пилу. Ножи здесь двигаются возвратно-поступательно за счет вала мотора. Такая косилка может работать на участке большой величины и любой рельефности. Она отличается хорошей производительностью и увеличенной шириной захвата до 1100 миллиметров.

Достоинства сегментной косилки:

  • состригает траву почти у самого корня;
  • оснащена ручным механизмом отключения в экстренных ситуациях;
  • создает минимум вибрации в ножевом полотне;
  • регулируется наклон полотна.

Недостатки сегментной модели:

  • сложность в обслуживании механизма;
  • достаточно высокая цена;
  • большие габариты и вес.

Газонокосилки для мотоблоков

Как быть, если вам нужно подстричь газон вокруг дома? С этой задачей не справится ни роторная, ни сегментная косилка для мотоблока из-за своих размеров. Для этого существуют механические или бензиновые газонокосилки, которые приобретаются как навесное оборудование к мотоблоку. Они легки в эксплуатации и зарекомендовали себя как надежные помощники на малых рабочих площадях.

Выбор сделан

Какая бы ни была у вас косилка для мотоблока, она требует правильной эксплуатации. При первом запуске косилки необходимо после получаса работы остановить мотоблок и проверить все крепления. Если коса сильно вибрирует, то необходимо прекратить работу и устранить возможные неисправности (закрепить или заменить ножи). При появлении нескошенных участков травы нужно проверить заточку ножей и натяжение приводного ремня. Также перед работой проводится проверка масла в редукторах.

fb.ru

Косилка роторная к мотоблоку и ее устройство. Самодельная роторная косилка для мотоблока

Уход за участком подразумевает выполнение целого ряда мероприятий. Их выполнение обязательно. В том числе и кошение травы. Традиционные способы уборки зелени уходят в прошлое. Им на смену пришла техника с дополнительными агрегатами и устройствами. На сегодняшний день для обработки участка земли используют мотоблок с различными приспособлениями, идущими к нему в комплекте. Приобрести готовые навесные агрегаты не всегда удается. Тогда на помощь приходит самодельная роторная косилка для мотоблока.

Особенности роторной косилки

Косилка роторная навесная для мотоблока используется для скашивания травы. Если трава невысокая, то косилка ее просто измельчит. Более высокую траву агрегат срежет. Ее можно будет высушивать на сено. Уже при высоте травы 6-8 см можно использовать косилку. Причем степень измельчения еще зависит от скорости движения. На большой скорости трава больше измельчается. А если необходимо скосить растительность на сено, то ехать нужно помедленнее. В среднем за час работы можно убрать полосу длиной 8-12 км. Это значит, что устройство способно работать при движении мотоблока со скоростью 8-12 км/час.

Устройство роторной косилки для мотоблока довольно простое. Поэтому ее и изготавливают самостоятельно. Трава срезается ножами, которые устанавливаются на рабочих дисках. Диски собираются парами. Нижний диск вращается, а вместе с ним вращаются и ножи. Движение передается от мотоблока посредством вала отбора мощности (ВОМ).

Самодельные косилки чаще всего позволяют захватывать участок с шириной 110-115 см. вращаются рабочие органы со скоростью порядка 1500 оборотов в минуту. Элементы устройства, которые вращаются, необходимо закрывать кожухом. Это необходимо для соблюдения техники безопасности.

Необходимые материалы

В качестве исходных материалов выбирают:

  • Диски от сеялки для посадки зерновых в количестве 2 штук.
  • Цепь от редуктора бензопилы.
  • Металлические ножи (8 шт.).
  • Шинка.
  • Сошник.

Кроме того, могут потребоваться болты, гайки и другие мелкие детали, которые обычно есть в гараже любого хозяина.

Инструменты

Для изготовления роторной косилки к мотоблоку потребуются: дрель со сверлами, шуруповерт, болгарка с отрезными кругами, плоскогубцы. Если соединяться элементы будут сваркой, то понадобится сварочный аппарат. Можно все детали скрепить болтовыми соединениями. Но на это уйдет больше времени и сил. Но если нет сварки или знакомого сварщика, то можно выполнить работу и подобным способом.

Подготовить все необходимые материалы и инструменты заранее. В таком случае не нужно будет отвлекаться на поиск нужных деталей. Работа будет выполняться быстрее, если все необходимое будет находиться под рукой.

Изготовление рамы

Процесс изготовления косилки роторной к мотоблоку начинается с изготовления рамы. На ней будут крепиться все рабочие элементы. Изготавливается рама из металлического уголка или других металлических деталей. Рама должна крепиться к мотоблоку и удерживать рабочие элементы.

Подготовка дисков с ножами

Вторым этапом изготовления роторной косилки к мотоблоку является подготовка дисков с ножами.

От сеялки нужно взять 2 диска. К каждому из них крепится по 4 ножа. Ножи изготавливают из закаленного металла. С целью экономии времени и сил можно воспользоваться ротором от трактора. Только в таком случае нужно помнить, что длина ротора должна быть уменьшена примерно на 4 см. Это позволит улучшить тягу.

Чтобы закрепить ножи на диске, нужно подготовить отверстия. Каждый диск просверливается сверлом с диаметром 6 мм. Ножи крепятся с помощью шинки. Для правильной работы устройства, между шинкой и ножом оставляется зазор, высота которого на пару миллиметров (достаточно 1-2 мм) больше, нежели толщина самого ножа. Кроме того, зазор позволит выполнить сразу 2 нюанса. Ножи будут вращаться на 360 градусов. Благодаря этому при ударе обо что-то твердое, нож повернется, но не сломается. При вращении диска будет создаваться центробежная сила. Под ее воздействием ножи будут расправляться и срезать траву.

Ножи закрепляются на ось. Она изготавливается с использованием углеродистой стали. Причем не рекомендуется ось делать слишком тонкой. Минимальный диаметр оси должен составлять 0,8 см. Чтобы избежать ненужного свободного вращения ножей, ось затягивается до упора.

Соединение деталей

Когда все отдельные запчасти роторной косилки к мотоблоку собраны, их можно соединять вместе. Диски присоединяются к уже готовой раме. После этого выполняется связь между валом отбора мощности мотоблока и рабочими элементами. При этом необходимо четко соблюдать направление движения дисков. Они должны вращаться в разные стороны, то есть навстречу друг другу. Делается это с той целью, чтобы скошенная трава складывалась в ряд, а не разбрасывалась по всему участку.

При изготовлении косилки очень важно, чтобы крепление всех элементов было надежным. При скашивании диски вращаются на больших оборотах. В случае поломки крепления детали разлетятся в разные стороны. Они могут ранить окружающих.

Подсоединение косилки к мотоблоку

Косилка роторная к мотоблоку будет работать эффективно только в том случае, если она будет правильно подключена к технике. Поэтому необходимо соблюдать несколько простых правил.

Для выполнения работы мотоблок переводится в режим «реверс». В гнездо сцепки устанавливается присоединительный узел. Только после этого подключается вал отбора мощности. Соединение стопорится шкворней с пружиной. Если пружина будет отсутствовать, прицепной механизм выйдет из строя.

В процессе работы вращающиеся элементы (ножи в частности) должны быть закрыты защитным кожухом. Работа должна быть безопасной. При скашивании не нужно торопиться. Особенно это актуально на поворотах. Такие участки нужно проходить плавно. Начинать скашивание нужно на небольших оборотах.

Для обработки почвы на колеса мотоблока крепятся грузы. При скашивании травы в них нет необходимости. Поэтому перед работой их нужно снять.

Отзывы пользователей

Отзывы о роторной косилке для мотоблока говорят о том, что все усилия по изготовлению устройства не напрасны. Косит она хорошо, справляется с большинством видом трав. Конечно, мелкие кустарники может и не одолеть. Главное, чтобы ножи были хорошо заточены.

Если говорить об устройствах с двумя роторами, которое рассмотрено в данной статье, то пользователи вполне довольны. А вот если изготавливать косилку только с одним ротором, то получается слишком узкая полоса захвата.

Что касается покоса газона, то свои минусы, конечно же, имеются. Регулировать высоту скашивания нельзя, как в газонокосилках. Да и трава разбрасывается по участку, а не собирается в мешок. Но эти моменты важны далеко не всегда.

Скошенная трава собирается в валок. Не совсем «красивый», правда. Но ведь если речь идет о газонной траве, то ее все равно нужно собирать. А это лучше, чем делать это по всему участку. А если речь идет о травах на сено, то полученный валок нужно разбрасывать. Иначе трава не просохнет. Вот и получается, что и эта характеристика не является столь уж важной. Скорее всего, это будет зависеть от конкретных задач, которые достигаются благодаря использованию косилки. Поэтому с уверенностью можно сказать, что сделанная своими руками косилка роторная к мотоблоку является хорошей альтернативой заводским устройствам. Если выполнена она правильно и надежно, то и свои функции она выполнит отлично.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
