— труба вала отбора мощности жестко соединена с боковыми раскосами, образуя жесткий присоединительный треугольник к энергетическому средству,

— башмаки косилки выполнены в виде опорных колес, установленных по концам бруса с возможностью установки промежуточных опорных колес в зоне шарниров бруса для обеспечения плавности хода, а сама косилка выполнена с возможностью установки дополнительных боковых секций, и бруса, и режущего аппарата для полного использования мощности энергетического средства.

Перечисленные новые существенные признаки в совокупности с известными необходимы и достаточны для достижения технического результата во всех случаях, на которые распространяется испрашиваемый объем правовой защиты.

Технический результат достигается тем, что

— выполнение режущего аппарата и бруса из шарнирно соединенных частей с приводом от эллипсного ролика, установленного по центральной оси симметрии, дает возможность устанавливать косилку фронтально, т.е. с приводом по центральной оси симметрии, и избавить конструкцию косилки от дополнительных устройств, в частности от отводных досок, которые в данной конструкции не нужны,

— установка опор качения по концам режущих аппаратов в обоих случаях уменьшает силы трения в рабочих узлах и дает возможность повысить качество среза,

— выполнение косилки из нескольких шарнирных частей позволяет более полно использовать мощность энергетического средства и формировать агрегат с учетом величины этой мощности.

На фиг.1 дан общий вид сверху на фронтальную косилку, на фиг.2 дан вид сбоку.

Рассмотрим устройство. Фронтальная косилка состоит из общего бруса 1, выполненного из нескольких секций 2, соединенных между собой шарнирами 3, на этих брусьях установлен режущий аппарат 4, который также состоит из нескольких секций 5, соединенных между собой шарнирами 6, причем шарниры 6 режущих аппаратов и шарниры 3 бруса совпадают по длине установки, а привод косилки выполнен из эллипсного ролика 7, плоскость вращения которого совпадает с плоскостью колебания режущего аппарата или перпендикулярна ей, и установлен он на центральной оси симметрии косилки, заключен в корпус 8 и соединен конической передачей 9 с валом отбора мощности 10, который помещен в трубу 11. Концы 12 режущих аппаратов секций 2, прилегающих к ролику 7, снабжены опорами качения 13 и выполнены круглого сечения так же, как и противоположные концы 14, соединяющиеся шарнирами 6 секции 5 между собой. На этих участках установлены пружины 15, а последние концы секций режущего аппарата снабжены опорами качения 16. Труба 11 вала отбора мощности 10 жестко соединена с раскосами 17, образуя жесткий присоединительный треугольник к энергетическому средству (не показан). Башмаки косилки выполнены в виде опорных колес 18, установленных по концам бруса 1. Возможно при необходимости устанавливать промежуточные опорные колеса 19, показанные штрихами.

Сама косилка в целом также имеет возможность удлиняться за счет присоединения боковых секций 20 (показано штрихами) в зависимости от возможностей энергетического средства.

Рассмотрим рабочий процесс фронтальной косилки. При движении машины в агрегате с энергетическим средством (не показан) вращение от вала отбора мощности 10 передается на коническую передачу 9, а с нее — на ролик 7, к которому по бокам прижимаются пружинами 13 концы режущих аппаратов 12, снабженные опорами качения 13, которые, перекатываясь по поверхности ролика, копируют его, а так как он эллипсный, то происходит колебание режущих аппаратов в обе стороны, возврат обеспечивается пружинами 15. В результате вращение ролика 7 преобразуется в возвратно-поступательное движение режущего аппарата. Колеса 18 обеспечивают плавный ход косилки и копирование неровностей поля в совокупности с шарнирами секций как режущих аппаратов, так и бруса.

Фронтальная косилка, содержащая сегментно-пальцевый режущий аппарат, привод для него, брус, опорные башмаки, отличающаяся тем, что сегментно пальцевый режущий аппарат выполнен из нескольких секций, шарнирно соединенных между собой, при этом брус также выполнен из нескольких шарнирно соединенных между собой секций так, что шарниры режущих аппаратов и бруса совпадают по длине установки, а привод косилки выполнен из эллипсного ролика, плоскость вращения которого совпадает с плоскостью колебания режущего аппарата или перпендикулярна ей, и установлен он на центральной оси симметрии косилки, заключен в корпус и соединен с конической передачей и с валом отбора мощности, который помещен в трубу, причем концы режущих аппаратов, прилегающие к ролику, снабжены опорами качения и выполнены круглого сечения так же как и противоположные концы, соединяющиеся шарнирно с другими секциями, и на этих участках установлены пружины, при этом последние концы секций режущего аппарата снабжены опорами качения, а труба вала отбора мощности жестко соединена с боковыми раскосами, образуя жесткий присоединительный треугольник к энергетическому средству, причем башмаки косилки выполнены в виде опорных колес, установленных по концам бруса с возможностью установки промежуточных опорных колес в зоне шарниров бруса, а сама косилка выполнена с возможностью установки дополнительных боковых секций и бруса и режущего аппарата.

www.findpatent.ru

Косилка навесная фронтальная к мотокультиватору «КРОТ»

1. Назначение и область применения

Косилка навесная (далее косилка) предназначена для скашивания естественных и сеяных трав на лугах и мелко контурных лесных и иных участках.

Косилка агрегатируется с мотокультиватором «Крот» моделей МК-1А (далее МК) производства ОАО «ММП им. В.В.Чернышева».

2. Технические данные

Ширина захвата, мм:
конструкционная — 760
рабочая — 720

Высота среза, мм:
50 … 70

Рабочая скорость, км/час
2,0 …5,0

Масса, кг:
Эксплуатационная 32

Габаритные размеры, мм:
Длина 1330
Ширина 760
Высота 710

3. Комплект поставки

* — Крепежные детали (болты, шайбы, ось, фиксатор) установлены на штатные места крепления.

4. Требования безопасности и охраны окружающей среды

Косилка в агрегате с мотокультиватором «КРОТ» соответствует требованиям безопасности, что подтверждено сертификатом соответствия РОСС RU. АЯ04.В01983.

4.1. Обслуживать косилку должен работник не моложе 18 лет.

4.2. Режущий аппарат в нерабочем состоянии должен быть всегда закрыт кожухом.

4.3. Перед запуском двигателя мотокультиватора рукоятка включения привода режущего аппарата должна находиться в нижнем положении, при этом сцепление мотокультиватора должно быть выключено.

4.4. При запуске и работе косилки мотокультиватора запрещается находиться перед режущем аппаратом.

4.5. Запрещается эксплуатация косилки со снятыми щитками, закрывающими механизмы ременных передач.

4.6. При нарушении нормальной работы двигателя мотокультиватора или режущего аппарата косилки, а также при возникновении экстремальных ситуаций немедленно заглушить двигатель мотокультиватора.

4.7. При появлении перед косилкой детей немедленно заглушить двигатель мотокультиватора.

4.8. Техническое обслуживание мотокультиватора, регулирование и другие виды подобных работ производить только при выключенном двигателе и снятом со свечи высоковольтном проводе.

4.9. Срок службы косилки 5 лет. По окончании срока службы, косилка подлежит утилизации через организации «Вторчермет» (рекомендуется в разобранном виде).

4.10. При проведении работ с косилкой соблюдать требования безопасности, изложенные в руководстве по эксплуатации мотокультиватора «КРОТ».

5. Устройство косилки

Косилка (рис. 1) состоит из основных частей: рамы 1 с узлами сцепления и механизмом привода, режущего аппарата 2 (рис. 1, 2), колеса левого и колеса правого (рис. 3).

6. Подготовка к работе

6.1. Сборка.

6.1.1. Перед началом эксплуатации необходимо расконсервировать косилку и снять при упаковке части: поверхности деталей, покрытых снаружи смазкой, протереть чистой ветошью.

6.1.2. Установить рукоятку 5 в нижний рычаг 19 и закрепить осью с фиксатором 9 (рис. 1).

6.1.3. Установить на раму 1 (рис. 1) режущий аппарат 2, закрепить болтами 6 с пружинными шайбами ( расположены в резьбовых отверстиях режущего аппарата).

6.1.4. Развернуть рассекатель 18 в соответствии с рис. 1 и закрепить его болтами.

6.2. Подготовка мотокультиватора «КРОТ».

6.2.1. Снять кожух защиты клиноременной передачи. С кожуха снять заглушку.

6.2.2. Установить кронштейны из комплекта дополнительных принадлежностей между рамами мотокультиватора в соответствии с РЭ на мотокультиваторе.

6.2.3. Установить на выходной вал редуктора мотокультиватора колеса 1 и 2 (рис. 3), закрепить их осями 4 и фиксаторами 5 (вложены в пакет с запасными частями ). Обратить внимание при монтаже колес на рисунок протектора ( ориентация «шевронов»).

Внимание! На рис.3 показана сборка колес для эксплуатации

6.2.4. В соооветствии с РЭ на мотокультиваторе тщательно отрегулировать обороты холостого хода – они не должны быть завышены.

Винт упора троса сцепления должен быть ввернут в упор с целью уменьшения величины хода рычага сцепления.

6.3. Монтаж косилки на мотокультиваторе «КРОТ».

6.3.1. На кронштейн установить втулку рамы косилки.

6.3.2. На шкив косилки 10 (рис. 1) и шкив мотокультиватора «КРОТ» 11 надеть приводной ремень 12 и произвести регулирование натяжения за счет перемещения косилки на кронштейн мотокультиватора «КРОТ». Регулирование производить при включенном положении рукоятки 5. Величина прогиба верхнего ручья при усилии 3…5 кгс должна быть 15+ 2 мм. Зафиксировать положение установочной муфты осью 7 и стопором 8 в одном из совместившихся отверстий муфты и кронштейна. Более точное регулирование натяжения ремня производить путем изменения положения ролика 13 перемещением болта крепления планки 14 в пазу рамы. Если регулирование произведено правильно, при скашивании ремня при включенном сцеплении. Зазор между ручьями не менее 10 мм. Самостоятельное передвижение косилки с выключенным сцеплением мотокультиватора «КРОТ» не допускается.

6.3.3. По окончании регулирования и поверки натяжения ремня установить на место кожух клиноременной передачи мотокультиватора «КРОТ» и кожух клиноременной передачи от мотокультиватора «КРОТ» к косилке (входит в комплект поставки), закрепив их болтами на стойке косилки и раме мотокультиватора, а также болтом крепления кожуха мотокультиватора.

7. Порядок работы

7.1. При транспортировке косилки в агрегате с мотокультиватора к месту поведения работ (двигатель выключен) снять оси 3 с втулок колес (рис. 3). Этим обеспечивается свободное вращение колес.

7.2. Снять кожух режущего аппарата.

7.3. Убедиться, что механизм включения сцепления косилки находится в положении «ВЫКЛЮЧЕНО» (рукоятка рычага в нижнем положении).

7.4. Убедиться, что вблизи режущего аппарата косилки не находятся люди.

7.5. Запустить мотокультиватор «КРОТ».

Внимание! За счет трения в клиноременной передаче на холостом ходу возможно перемещение ножей косилки без включения рукоятки режущего аппарата.

7.6. После работы двигателя мотокультиватора в течение 2…3 мин. Включить рукояткой режущий аппарат.

7.7. Плавное включение сцепления мотокультиватора вызовет движение колес и перемещение косилки. Все действия по управлению мотокультиватором производить в соответствии с руководством по эксплуатации на мотокультиватор «КРОТ».

7.8. Периодически производить очистку сетки стартера от семян травянистых растений.

7.9. При скашивании рекомендуется:

• на участках с густой и высокой травой использовать не всю ширину захвата режущего аппарата;
• на неровных участках (уклоны, углубления) использовать мотокультиватор без транспортировочных колес.

7.10. За первые 40…50 часов эксплуатации косилки происходит интенсивная вытяжка приводных ремней, в связи с чем необходимо внимательно следить за их натяжением, особенно в течение первых 5 часов работы. Далее контроль натяжения производить периодически.

8. Техническое обслуживание

Техническое обслуживание мотокультиватора «КРОТ» включает в себя протирочные, смазочные, регулировочные и другие работы.

8.1. Перед началом кошения произвести периодический осмотр креплений резьбовых соединений. При необходимости произвести их затяжку.

8.2. При ослаблении натяжения ремня 12 произвести его натяжение согласно п. 6.3.2.

8.3. Регулирование натяжения ремня 15 произвести с помощью винта 3, предварительно сняв кожух 16 и ослабив контргайку 4. Прогиб ремня при воздействии силы в средней его части 3 кгс должен быть 20 + 2 мм. По окончании регулирования законтрить регулировочный болт контргайкой и установить защитный кожух.

8.4. Регулирование зазоров режущего аппарата производить следующим образом:

• зазор между ножами («В») регулируется установочным винтом 3 (рис. 2) с последующей контровкой контргайкой. Величина зазора 0,3…0,5 мм контролируется между верхним прижимом 6 и сегментом верхнего ножа в 4-х местах;
• торцевой зазор («Д») между пластиной трения 4 и ножевой полосой (рис. 2) контролировать в 8-ми местах, при максимальном сдвиге верхней и нижней ножевых полос до упора в прижимы. Зазор должен быть 1,5+0,5 мм (регулировать перемещением пластин трения). По окончании регулирования законтрить регулировочный винт, затянуть гайки крепления пластин трения и еще раз проконтролировать величину зазора.

8.5. Смазку подвижных соединений косилки производить ( при необходимости) смазкой ЦИАТИМ. Допускается использование консистентных смазок любой марки. Не допускается попадание смазки на ручьи шкивов и ремни.

8.6. При ослаблении заклепочных соединений режущих сегментов восстановить их прочность путем повторной клепки.

9. Правила хранения

9.1. Хранить косилку в сухом проветриваемом помещении.

9.2. Смазать смазкой все вращающиеся и трущиеся детали.

9.3. При хранении более трех месяцев дополнительно производить консервацию наружных деталей, не имеющих лакокрасочного покрытия.

9.4. По окончании хранения перед началом работы производить расконсервацию косилки по п. 6.1.

10. Возможные неисправности и методы их устранения

Смотрите также другие статьи о мотокультиваторах и мотоблоках:

Мотоблоки семейства «Салют-5»
Картофелесажалка однорядная навесная паспорт (руководство по эксплуатации). Применима к мотоблокам «Фаворит», «Салют», «Ока», «Каскад»
СНЕГОУБОРЩИК мотоблочный СМ — 0,6 для мотоблока Фаворит (Салют). Руководство по эксплуатации
Руководство по эксплуатации (иструкция) мотокультиватора «Дачник»
Руководство (инструкция) по эксплуатации косилки роторной к мотоблокам «ФАВОРИТ», «САЛЮТ»
Руководство по эксплуатации мотоблоков Фаворит
Инструкция по эксплуатации (руководство) мотокультиваторов крот модели: МК-3-04, МК-3-06, МК-4-01, МК-5-01, МК-6-01, МК-7-01, МК-8-01″
Установка насосная УН — 1 к мотокультиватору «КРОТ»
Руководство по эксплуатации мотокультиватора Крот (модели МК-5-01, МК-9-01)
Окучник, полольники для мотокультиваторов и мотоблоков
Инструкция по переоборудованию мотокультиватора Крот в электрокультиватор ЭК–3
Руководство по эксплуатации Электрокультиватора ЭК-3
Видео • Инструкция по эксплуатации и ремонту мотокультиватора Крот

www.motocontinent.ru

Zirka Косилка фронтальная SH-61

Каталог товаров

Водоснабжение, полив

Гидроаккумуляторы

Дождеватели

Мотопомпы

Насосы

Аксессуары для насосов

Опрыскиватели

Шланги и принадлежности

Отдых на даче

Ловушки, отпугиватели

Садовые качели

Ручной садовый инструмент

Грабли, лопаты, вилы

Садовые пилы

Сапки, ручные культиваторы, сеялки

Секаторы, сучкорезы, садовые ножницы

Тачки садовые, строительные

Садовая техника

Аэраторы

Газонокосилки, сенокосилки

Дачное электропитание

Генераторы

Двигатели для садовой техники

Дровоколы

Зернодробилки

Инкубаторы бытовые

Культиваторы, мотоблоки

Навесное оборудование к тракторам, мотоблокам и культиваторам

Кусторезы, высоторезы

Мотокосы, триммеры

Садовые измельчители

Садовые пылесосы

Садовые тракторы

Снегоуборщики

Цепные пилы

Садовый интерьер

Садовая мебель

Садово-парковые светильники

Садово-парковые фигуры

Фильтр товаров

 ПРОИЗВОДИТЕЛЬ

 ДИАПАЗОН ЦЕН

Хиты продаж

3220.00 р.

sadiq.ru

Косилка фронтальная KDF 390 на комбайн Е 300 серии

Косилка фронтальная KDF-390

Преимущества фронтальной косилки — её простота и отличная работа на неровных поверхностях. Косилка KDF-390 имеет защиту ножей, которая устанавливается на брусе косилки. Минимальная высота среза обеспечивается за счет высокой скорости вращения роторов, которая в свою очередь гарантирует полную безопасность корневой системе трав.

Тысячи самоходных косилок Fortschritt серии 300 с 80-тых и начала 90-тых годов находятся в хорошем техническом состоянии и будут с успехом служить еще долгие годы после их оборудования режущими брусами KDF-390 от SaMASZ. Фронтально-навесная дисковая косилка 3,90 м — режущий аппарат для самоходной косилки «FORTSCHRITT» — серии 300 — наиболее экономное предложение для крупных хозяйств.

Достоинства косилки KDF-390:

• Большая ширина захвата
• Очень экономичная для крупных хозяйств.
• Тарелки, формирующие ровный покос ширины до двух метров.
• Компактный, усиленный режущий брус.
• Скользящие башмаки, изготовленные из износоустойчивой стали.
• Регулировка высоты кошения.
• Увеличена длина ножей до 115 мм.

В комплект поставки входят все элементы необходимые для самостоятельного монтажа квалифицированным механиком-сварщиком. Подробная монтажная инструкция на русском языке прилагается.
Технические характеристики косилок:

souzbelagro.ru

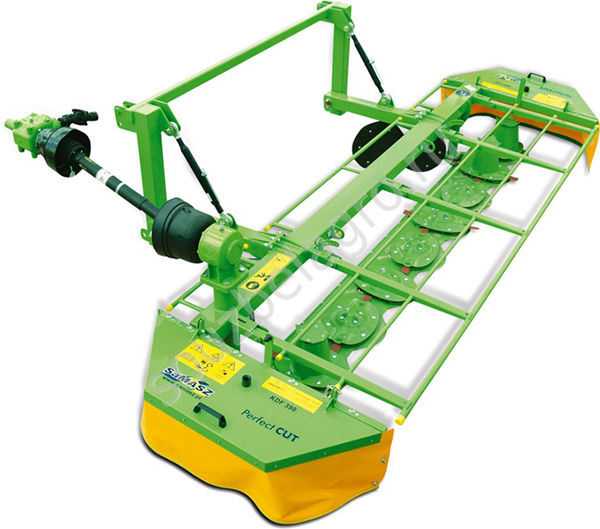

Косилки Фронтальные KDF

Плюсы и оборудование косилок серии KDF

• Треугольник зацепа- стандарт,

• Однонаправленный карданный вал с фрикционной муфтой-стандарт,

• Механическая блокировка косилки  во время транспортировки,

• „Копирование рельефа”-современная система навески, а также разгрузочные пружины большого хода  дают возможность лучше  копировать почву (+250мм,-150мм) и регулировать степень давления  режущего бруса на почву,

• Стандартно установлены гидрацилиндры перевода косилки в рабочее/стандартное положение,

• Указатель высоты кошения- стандарт,

• Пластиковый кожух защиты карданного вала-защищает его  от загрязнений и быстро износа,

• Собственный гидрораспределитель позволяет плавно  опускать и  поднимать режущий брус косилки с помощью только одной пары гидравлики,

• Мезанически регулируемая ширина валка,

• Легкость настройки косилки при подключении к трактору как с правым , так и с левым вращением ВОМа,

• Эффективный способ разгрузки рамы  (пружинный или гидравлический),

• Хорошая видмость во время работы.

Технические характеристики косилок :


Преимущества косилок SaMasz KDF^
— Стандартная защита режущих дисков от удара. Для защиты зубчатых передач привода режущих дисков и предотвращения возникновения перегрузок, способных повредить режущий брус при контакте со значительным препятствием- косилки SAMASZ оснащены специально разработанным модулем привода режущего диска. В случае сильного удара о камень- срезается защитная шпонка на приводном модуле режущего диска, предохраняя систему внутренних шестеренчатых передач режущего бруса. Легкая замена модуля привода дискадает возможность механизатору выполнить ремонт косилки в полевых условиях в крачтайшее время. Снятый модуль привода диска остается рабочим элементом косилки после замены в нем срезанной шпонки. Данная инновация позволяет существенно экономить время при работе в поле.
 -Усиленные шестерни Крутящий момент на режущие диски передается при помощи шестерен увеличенного диаметра, которые имеют большую поверхность контакта , увеличивая сопротивляемость режущего диска во время сильного удара о препятствие.
— Безупречное качество резки брусом Perfect CUT Модернизированный брус обеспечивает идеальный срез. Новое поколение бруса характеризуется точной линией среза даже при низких травах. При первом и втором покосе, если преобладают сеянные травы, рекомендуется косить на высоте 53-63 мм. — для лучшего отрастания. Высота покоса плавно регулируется углом атаки бруса.
— Обтекаемая форма бруса. Закругленные формы нижней части режущего бруса демонстрируют улучшение технических параметров при работе на суглинистых почвах. Кроме того, отсутствие острых кромок и гладкая поверность бруса не повреждает слабый дерн во время работы.
— Быстрая замена ножей ( без откручивания гаек и болтов) с помощью специального ключа, находящегося в стандартном оборудовании каждой косилки.
