Содержание

Рубка углов из бруса: в лапу, в чашу, в ласточкин хвост

Прочностные и теплосберегающие характеристики нового строения из бруса много в чем зависят от типа угловой врубки. Еще старославянские поселения пользовались этими техниками и с радостью делились ими, стараясь передать свой опыт следующим поколениям. Именно благодаря этому плотницкие традиции сегодня настолько многогранны. А рубка бани из бруса в настоящем русском стиле не является секретом.


Выбираем виды рубки углов

О чём пойдет речь:

Основные способы рубки

Базовым критерием по разделению способов рубки на два основополагающих класса считается наличие или же отсутствие перепусков. Под перепусками понимают те остатки бруса, что выходят на торцах за границы контура деревянного строения. Итак, различают:

  • Рубка бруса в чашу (в обло), в процессе которой остаются остатки. Этот способ рубки считается наиболее распространенным, именно поэтому сегодня существует огромное количество различных вариаций не только отечественного, но и зарубежного манера. Такая рубка из бруса имеет свой недостаток – бесполезный расход дорогостоящего строительного материала. К достоинствам можно отнести прекрасные теплосберегающие свойства угла. Да и внешний вид эта рубка имеет привлекательный.

Еще один вид

  • Рубка углов из бруса в лапу, другими словами, рубка без остатка, обеспечивает четкое выстраивание контура по соответствующему плану. В данном случае внутренние габариты дома будут значительно больше. Хотя обязательно это место необходимо утеплить, ведь в противном случае углы будут пропускать воздух и влагу. К примеру, сделайте облицовку угла вагонкой или блок-хаусом, кирпичом или же сэндвич-панелями, в конце концов, просто заштукатурьте угловое соединение.

Как сделать простую чашу?

Рубка срубов из бруса для создания обычной чаши делается очень просто. Для этого необходимо сделать на бревнах две боковые выемки. Одна из них будет иметь форму полуцилиндра, а вторая же называется продольной межвенцовой бороздой или лунным пазом. При этом любое углубление производится исключительно сверху. Это удобно для мастера, но не очень хорошо для самой стены. Ведь именно это позволит беспрепятственно попадать в отверстие влаге, пыли и другим осадкам. Вследствие этого простая чаша обязательно должна обновляться в месте конопатки.

Рубка дома из бруса в обло, которая базируется на использовании оцилиндрованного бруса, не нуждается в предварительной подготовке сырья. Калиброванные бревна характеризуются единым размером. Часто они имеют уже готовые пазы. Кроме того, изготовитель может произвести и выемки под угол. Но это при наличии соответствующей документации в процессе создания заказа. Если же вы приобрели только пиленый лес, то вам необходимо сделать следующие операции:

  • окорить бревна;
  • произвести сушку заготовок;
  • произвести продольную межвенцовую борозду для организации надежной состыкования венцов;
  • и только потом станет возможна рубка бруса в чашу.

Дочерние вариации рубки бруса в чашу

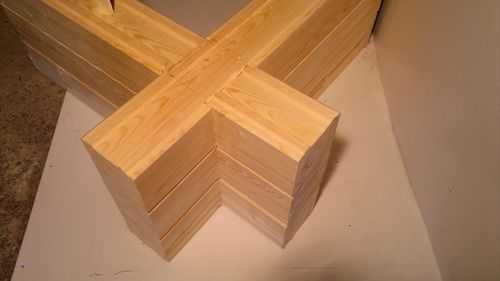

Рубка профилированного бруса в чашу, что изображена на фото, всегда притягивала своей простотой и сравнительно небольшими трудовыми затратами. Хотя если не делать вспомогательные замковые элементы она почти не будет удерживать тепло. Если же вы решили построить летнюю баню, то это не проблема. Если же необходимо обеспечить сохранность тепла для более теплого сооружения, то рубка стен из бруса должна дополниться еще и присеком. В данном случае метод рубки несколько усложняется, хотя теплотехника достигнет улучшения своих параметров.

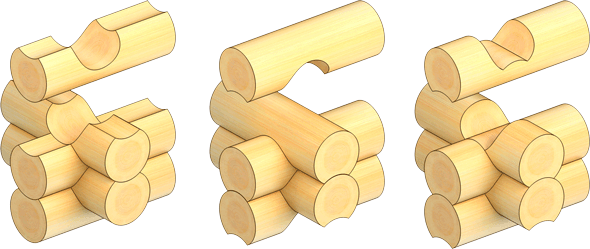

Наиболее популярными вариациями рубки в чашу являются:

  • рубка в охлупень или, другими словами, в охлоп;
  • чаша с выступом;
  • рубка в охряп;
  • охлоп с присеком;
  • рубка в курдюк.

Последний способ рубки относится к весьма требовательному методу. Поэтому для его изучения лучше всего просмотреть видео с руководством.

Дочерние вариации рубки в ласточкин хвост

Своих вариаций рубка стен из бруса в лапу имеет значительно меньше, нежели аналог в чашу. При этом рубка стен из бруса, которая изображена на фото, характеризуется меньшими свойствами сохранять тепло. Эти углы более холодны. С учетом того, что капилляры на торцах деревянного сооружения открыты, внешнюю сторону угла в ласточкин хвост рекомендуется обшить.

Различают следующие варианты рубки:

  • прямая лапа с присеком считается наиболее простым способом сруба угла, но не отличается особой прочностью;

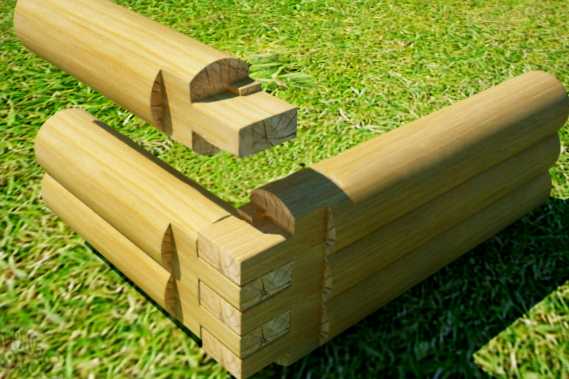

  • косая лапа или ласточкин хвост благодаря конфигурации всей конструкции позволяет достичь большей прочности строения;

  • косая лапа с присеком – этот вариант считается наиболее надежным, ведь наклоненные плоскости не позволят вывернуться элементам сруба, сохраняя тепло и уют в доме.


На сегодняшний день в процессе возведения деревянного дома из бруса у вас появится возможность выбирать из огромного количества различных методик и способов строения. При этом отдельного внимания заслуживает рубка углов из бруса, которая также имеет массу вариаций.

brusportal.ru

виды лап, их надежность, сложность рубки.

Деревянные дома из срубов – визитная карточка России. Их строили на протяжении столетий, строят сейчас и будут строить всегда. Благо, леса у нас достаточно, а технологии изготовления строительных материалов из древесины постоянно совершенствуются.

При этом существуют несколько традиционных методов укладки бревен при рубке сруба. Наиболее популярными являются рубка «в лапу» и в «чашу», принципиально отличающиеся друг от друга. Главное отличие в том, что при рубке сруба «в лапу» используется вся длина бревен (без остатка), во втором случае бревна укладываются с остатком, то есть торцы бревен выступают за границы стен. Сегодня наш рассказ о том, как рубить сруб в «лапу».

Способы соединения  «в лапу»

Рубка стен «в лапу» считается более сложным, но экономичным способом.

Добротный, качественный сруб — тот, в котором полностью отсутствуют щели, допускающие в помещение сквозняки. Основная задача мастера — сделать геометрически точные угловые соединения бревен.

Существуют три основные схемы соединений: прямая лапа, лапа с присеком и ласточкин хвост.

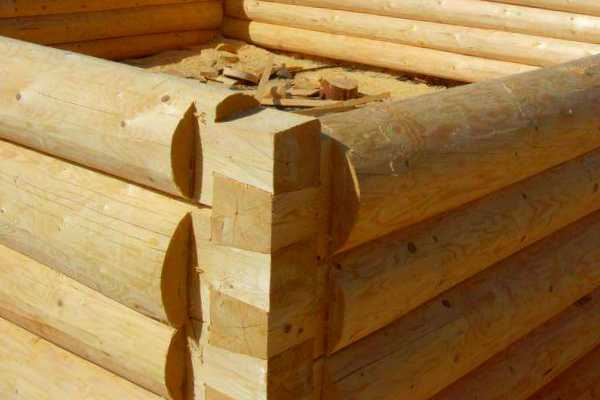

Прямая лапа

Прямая лапа

Наиболее простое из них – соединение «прямая лапа». При таком способе рубки сруба тёска поверхностей производится только в горизонтальном и вертикальном направлении. Прежде чем приступить к рубке, следует провести разметку бревен. Для этой цели можно сделать специальный шаблон, который просто прикладывается к каждому из торцов. По готовым контурам производится рубка «лап». Материал для шаблона – плотный картон.

В качестве эталона выбирается бревно с самым маленьким диаметром в вершине. Размер «лапы» для этого бревна будет основой шаблона для разметки всех торцов.

Идеальный вариант материала для сруба «в лапу» — бревна одинаковой толщины. От толщины бревна зависит уровень тепла в доме: чем оно толще – тем меньше соединений, и, соответственно, сокращается количество путей для проникновения холодного воздуха.

Любой деревянный дом подлежит естественной усадке, поэтому в ходе рубки сруба следует предусмотреть обустройство зазора размером не больше полусантиметра, который впоследствии компенсирует ее последствия. Величина зазора увеличивается до одного сантиметра, если изготавливаются продольные монтажные пазы.

Лапа с присеком

Лапа с присеком

Это достаточно сложный способ соединения, сделать который качественно смогут только строители с большим опытом. Технология рубки сруба в лапу с присеком подразумевает наличие на «лапе» выступающего на 2 см вверх шипа, площадь которого составляет четверть площади самой «лапы». Шип располагается с внутренней стороны угла. В бревне, укладываемом сверху, для этого шипа делается углубление соответствующего размера. Принцип сборки данного типа соединения напоминает детский конструктор. Процесс рубки «лапы с присеком» требует почти ювелирной точности, в чем и заключается его сложность.

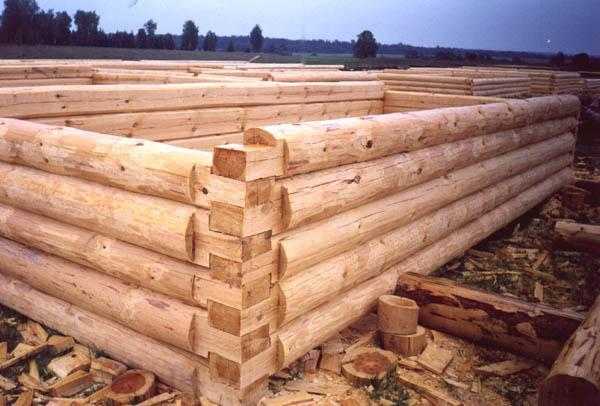

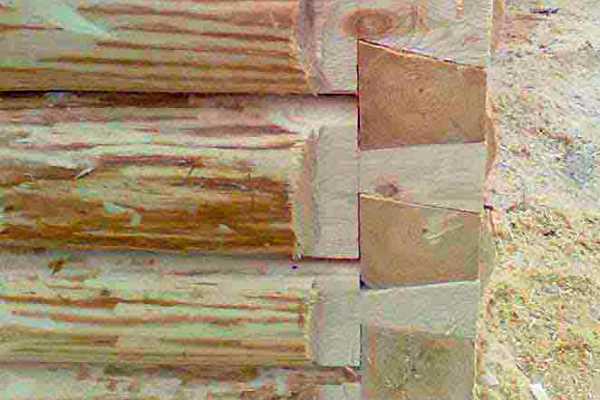

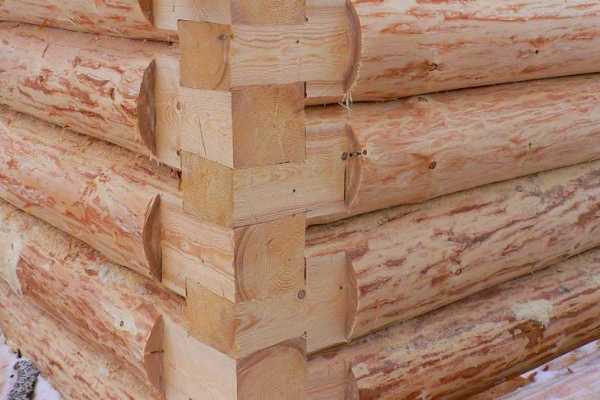

Соединение «Ласточкин хвост»

Соединение ласточкин хвост

Сруб получается не менее прочным, если соединение выполнено по схеме «ласточкин хвост». В данном случае вырубается не прямая, а косая «лапа», что в значительной степени усложняет процесс изготовления. Но в итоге различные углы наклона плоскостей «лапы» предотвращают деформацию бревна и лучше защищают помещение от ветра. «Лапа», срубленная в форме конуса, в ходе усадки дома уплотняется, а не рассыхается. Срубленный таким образом дом отличается устойчивостью и надежностью.

Минусом этого типа сруба является то, что по наклонному углу лап в сруб может попадать дождевая вода. Однако, при правильном подходе к обработке торцов, этой неприятности вполне можно избежать.









Способы фиксации бревен в срубе

В целях более плотного прилегания венцов друг к другу необходима их фиксация, которая осуществляется с применением шипов – прямых (или вставных) либо коренных.

Прямые шипы (колья) вбиваются в сделанные в «лапах» сквозные отверстия в шахматном порядке. Главное, чтобы эти шипы не попадали друг на друга. Если есть необходимость, усилить конструкцию можно путем вбивания прямых шипов по периметру. Такая мера способствует предотвращению деформации бревен.

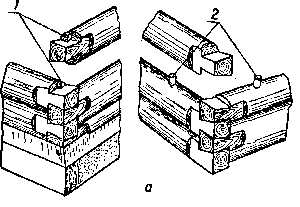

Фиксация бревен шипами: 1-коренной шип, 2-вставной (прямой) шип

Коренные шипы не вбиваются, а делаются в процессе вырубки и подготовки бревен к укладке. Принцип действия такого типа соединения — шип/паз.

Важнейшая цель, которую преследует фиксация бревен – сделать максимально теплым угол дома. Чем меньше щелей между «лапами», тем теплее дом.

Небольшая подсказка: если вдруг, в результате ошибки неопытного строителя, между «лапами» образовалось ненужное пространство, вбитый нужной ширины клин может исправить ситуацию. Безусловно, подобных соединений в больших количествах следует избегать, потому что сплошная заплатка на таком важном участке сруба, как угол, — не выход из положения.

Завершающие работы

По окончании сборки сруба необходимо провести мероприятия по защите древесины от воздействия внешних факторов и насекомых, которые наносят непоправимый вред всему строению. Сегодня для этого существует масса эффективных средств – всевозможные пропитки и антисептики широко представлены на рынке строительных материалов. Повысить пожароустойчивость помогут специальные покрытия.

Утепление углов – еще одна обязательная операция. Широкий ассортимент и правильный выбор теплоизоляционных материалов – залог успеха в решении вопроса о постройке дома, пригодного для комфортного проживания в любое время года. С этой же целью можно применять угловую доску.

Появляющиеся в процессе усушки древесины трещины и зазоры нужно обработать специальными растворами или заделать с помощью клиньев.

Наружная отделка рубленых домов не составляет проблемы. Правильные ровные углы, которые получаются в результате рубки сруба методом «в лапу», легко обшить виниловым сайдингом или другими современными материалами. Они придают строению благородный и аккуратный внешний вид. Существующие варианты отделки настолько разнообразны, что вполне реально воплотить в жизнь самые смелые дизайнерские идеи.

Построить своими руками сруб «в лапу» достаточно сложно. Если отсутствует опыт в проведении подобных работ, лучше воспользоваться услугами строительной фирмы. На крайний случай – пригласить специалиста, который помог бы избежать непоправимых ошибок, контролируя ход работ.

К сожалению, строение, рубленое «в лапу», не отличается особой долговечностью. Нарушенная структура древесины при таком способе изготовления сруба способствует снижению качественных характеристик, особенно под воздействием негативных природных факторов. Максимально продлить жизнь сруба можно, проведя комплекс профилактических работ, а также внимательно следя за состоянием стен в процессе эксплуатации.

 Заключение

Используемая веками, истинно русская технология рубки срубов «в лапу» необычайно популярна в России по сей день. Традиции и опыт наших предков очень востребованы в современном деревянном домостроении. Плотники, познавшие хитрости давних мастеров и освоившие новые веяния в строительном мире, — незаменимые помощники в таком непростом деле, как постройка деревянного дома.



domderevjan.ru

Виды рубки углов из бруса: особенности и характеристики

Самым популярным на сегодня материалом в строительстве домов становится дерево, точнее, профилированный брус. Продиктовано это экологическими и экономическими соображениями — чистота, невысокая стоимость в сравнении с другими материалами, безупречный внешний вид, позволяющий не тратиться на отделку. Также производители сами перед продажей предварительно сушат и обрабатывают материал, что позволяет сразу начать работу.

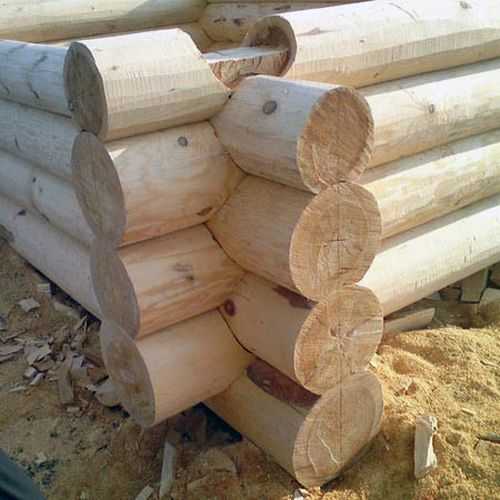

Рубка бревенчатых углов «в обло» или «в чашу».

Сборка таких домов происходит за счет соединения бруса или бревна особыми способами. Виды рубки углов из бруса разнообразны. Самыми распространенными из них считаются рубка «в теплый угол» и «полдерева». Делятся на категории с остатком и без него. Каждый способ имеет свои достоинства и недостатки.

Любые виды рубок имеют одну цель — создать как можно более надежный замок, не пропускающий погодные условия, и сделать постройку прочной и устойчивой.

Особенности варианта без остатка

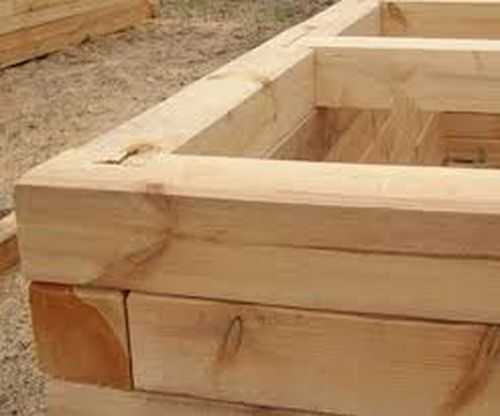

Концы брусьев в этом случае подогнаны в правильную геометрическую форму и не выходят за рамки конструкции:

Схема углового соединения бревен без остатка.

  1. «Теплый угол», иначе «шип в паз», подразумевает собой вырубку на одном бревне или брусе шипа, на другом — паза, а также последующего их соединения. Плюсы конструкции — нет зазоров, прочность. Минус — трудоемкость способа, так как шипов и пазов потребуется много, и процесс достаточно кропотливый. Любые рубки по типу «шип в паз» делаются с обязательным компенсационным вертикальным зазором, чтобы снять излишнее напряжение.
  2. «Полдерева» — у соединяющих концов бревен или брусьев удаляется приблизительно 30% от толщины, высверливаются отверстия для нагелей и последующей сборки нескольких венцов.
  3. «В лапу» — в отличие от классической чаши концы венцов не выходят за границы постройки. Плюс — пространство не уменьшается, соответственно, нет перерасхода материала. Минус — самый трудоемкий из всех способов. После рубки «лап» брусья проходят подгонку, пробную сборку и сушку. Окончательный вид постройка принимает только через год.
  4. «Лапа с присеком» — в точке пересечения брусьев вырубается присек, который намертво схватывает замок при сушке окончательной конструкции.
  5. «Косая лапа». Более усложненная вырубка концов бруса. Теперь «лапа» не прямоугольная, а в виде трапеции. У мастеров такая форма получила название «ласточкин хвост».

Вернуться к оглавлению

Характеристики способов с остатком

Схема рубки углов из бруса с остатком.

Края брусьев выходят за венцы. Подводным камнем таких рубок будет неправильное измерение концов брусьев. Следовать ГОСТу обязательно. Иначе есть риск дополнительных присоединений, что нежелательно, так как предполагает наличие лишних зазоров:

  1. Классическая чаша — концы брусьев выходят за границы сруба на 30-50 см. Плюсом будет то, что сам угол постройки защищен от погодных условий. Угол дома не мокнет от дождя и не продувается ветром. Такой способ рубки использовали наши предки, и он считается самым надежным. Да и вид дома становится исконно русским. Минус — помещение уменьшается в размерах из-за выступающих концов.
  2. Разновидностью «чаши» стала рубка в «охлоп». Суть рубки — перевернутый способ классической чаши.
  3. Усовершенствованную чашу могут называть рубкой «в курдюк». В этом случае ее не вырубают до конца, а оставляют дополнительный шип, для более крепкой и устойчивой конструкции. Герметизация углов при такой рубке безупречна.

Вернуться к оглавлению

Способы рубки углов: дополнительные методы

Разновидностей рубки углов множество. В том числе есть такие, которые не применяются для выстраивания жилых помещений. К примеру, к баням или хозяйственным постройкам применяют такой способ, как «охряп». Суть вырубки концов брусьев заключается в одинаковых выемках прямоугольной формы. Подгонка неплотная, и после усушки возможны приличные зазоры.

По желанию клиента или в результате консультации мастера применяют такие рубки, как канадская, норвежская и шведская:

Разметка и вырубка чаши в разных направлениях.

  1. Канадская. Имеет несколько сходств с «курдюком», но все-таки отличие разительное. Форма вырубается трапециевидная с добавлением шипа внутри чаши. К ней применяют затесы с верхней стороны бруса. Благодаря им рубка славится прекрасной герметичностью после усадки готового сруба. Поэтому после контрольной сборки о конопатке можно не вспоминать. Хитрость замка этой рубки напрочь схватит брусья в процессе сушки без последующих щелей.
  2. Норвежская. Аналогична канадской. Разница лишь в использовании лафета — овальных концов брусьев и бревен. Срубы по норвежской технологии очень красивы.
  3. ​Шведская. Легко узнаваема по оригинальным шестигранным концам. Замок чаши — это половина геометрической формы. По праву считается самым затратным видом рубки как в плане материала, так и финансово.

Конечно, вырубать углы бруса самостоятельно — занятие не для новичков плотнического дела. В их случае лучше воспользоваться услугами профессионалов — компаний по производству бруса множество.

Что стоит знать при закупке профилированного бруса? Если заказчик несведущ в данном вопросе, добросовестные производители предложат услуги по выбору рубки. Как правило, это стандартная рубка «в чашу».

Стоит обратить внимание, что на брусьях должны быть сделаны запилы для вкладки пакли. Если их нет, о покупке думать не стоит — дом из такого материала будет всегда холодным. Покупая готовый сруб, стоит внимательно осмотреть брус на предмет пронумерования каждого элемента — иначе не избежать последующих разборок и сборок.

masterbrusa.ru

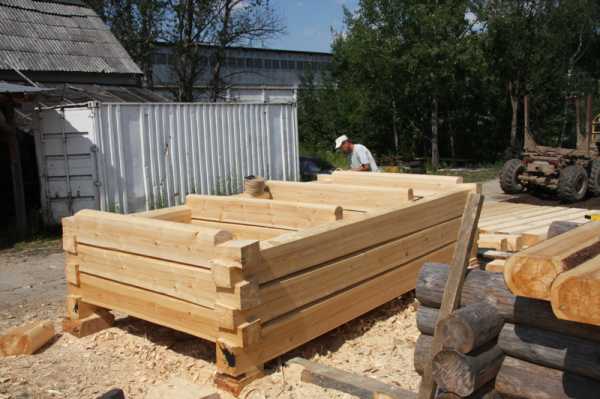

Сруб ласточкин хвост. Сруб в лапу

Одним из популярных методов рубки является традиционная технология известная как косая лапа. Также часто используется такое название как рубка Dovetail «ласточкин хвост». Этот способ деревянного домостроения является весьма трудоемким и качественно может быть выполнен только профессиональными и высококвалифицированными плотниками с большим опытом работы. Но преимущества, которые имеет сруб ласточкин хвост, с лихвой покрывают затраты на его возведение.

Сруб в лапу и его преимущества:

– позволяет максимально эффективно использовать всю длину бревна или бруса;

– концы бревен при рубке в лапу не выступают за длину стен и углы такого сруба можно интересно оформить или даже зашить фасадными материалами;

– можно создать стену с большей длиной, соединив необходимо количество бревен или бруса;

– высокая прочность конструкции, устойчивость к усадке и усыханию.

– оригинальная эстетика строения

Рубка в лапу – задача для профессионалов

Какие проблемы могут быть в случае, если крепление бруса ласточкин хвост выполняется непрофессионально? Основными последствиями неквалифицированных плотницких работ при строительстве сруба в лапу будут нарушенные точки сопряжения, заваленные углы, которые приведут к нарушению геометрии каркаса здания, появлению щелей и других  строительных недостатков, которые негативно скажутся на эксплуатационных характеристиках дома или бани. Избежать этих проблем можно одним способом – заказать изготовление и строительство дома или другого необходимого Вам объекта из дерева в надежной строительной компании, производственные мощности и коллектив которой могут гарантировать требуемое качество выполнения работ. Рубка ласточкин хвост при строительстве Вашего дома будет выполняться на нашей производственной площадки, условия которой обеспечивают соблюдение всех технологических требований, а современный профессиональный плотницкий инструмент и огромный опыт наших плотников, позволяет обеспечить высокую точность и плотность соединений всех частей сруба, независимо от выбранного Вами метода строительства.

Выбор и подготовка дерева/бруса для рубки ласточкин хвост

Для строительства дома из бревна или бруса рубкой в лапу выбираются высококачественные бревна или брус одинакового диаметра или сечения. Конкретная порода древесины завит от особенностей каждого конкретного проекта дома, который по желанию заказчика может быть целиком построен из кедра, а может сочетать в себе сосну, лиственницу и кедры. Обычно используются свежеспиленные бревна с естественным уровнем влажности или выдержанные в штабеле для просушки 6-12 месяцев.

Подготовленные бревна или брус размечаются с нанесением маркировки. Процедура разметки под сруб в лапу – это сложная и ответственная процедура, при которой нельзя допускать никаких ошибок. Благодаря качественной древообработке на производстве Timberlog подготовленная древесина для строительства заранее распределяется по типоразмерам, что позволяет максимально быстро и эффективно подобрать бревна или брус под конкретный сруб с учетом их длины, толщины и сечения.

После процедуры разметки производится рубка замков – лап и теплового паза – “постели”. На брусе или бревне выполняются соединительные элементы: лапы, шипы и канты, обеспечивающие прочность крепления всей конструкции. Рубка ласточкин хвост может выполняться с присеком (дополнительное соединение шип-паз) или без него, в зависимости от назначения и проекта объекта. Шипы в форме трапеции и аналогичные им пазы обеспечивают прочность точек сопряжения сруба. Точная и тонкая ручная работа плотников на этом этапе является залогом долгого срока беспроблемной эксплуатации деревянного здания или сооружения.

Сборка сруба в лапу

Сруб ласточкин хвост начинает собираться с основания, или венца, в которое укладываются самые толстые и прочные бревна или брусья. Затем, согласно заранее выполненной разметке, укладывается следующий слой. Плотность прилегания круглых бревен достигается при помощи специальных продольных пазов, вид которых определяется в зависимости от конкретной древесины. Во время сборки осуществляется тщательный контроль за геометрией конструкции. Каждое бревно или брус сруба исследуется на предмет плотности прилегания, отсутствия неровностей или щелей. После сборки срубу необходимо дать отстояться, для просушки и усадки. При итоговой сборке сруба на месте строительства дома пазы могут дополнительно герметизироваться высокоэффективным утеплителем. При условии соблюдения всех технологических требовании к рубке в “ласточкин хвост” сруб будет прочным, теплым, устойчивым к воздействию влаги и атмосферных осадков, в нем не будут образовываться щели и зазоры, стены при усадке не поедут, а значит здание будет служить без проблем в течении долгих лет. Вообще, крепление бруса ласточкин хвост – это один из наиболее прочных методов строительства дома из деревянного бруса. При строительстве дома из бревен рубка в лапу позволяет избегать выворачивание бревен сруба наружу, благодаря особенному чередованию наклонов плоскостей лап, это важно для сохранения прочности и профилактики щелей при усадке и усушке сруба.

Команда плотников компании Timberlog профессионально выполнит любой вид рубки, с учетом специфики ее технологии, а также особенностей конкретного проекта дома или любого другого здания или сооружения из дерева.

timberlog.ru

техника – преимущества, недостатки, возможные варианты, советы

Одно из отличий в технологиях сборки срубов заключается в способе соединения венцовых узлов. Рубка «в лапу» – техника, известная с давних времен. Ее особенность состоит в том, что замки на бревнах располагают в торцах, а не с определенным отступом, как это принято в других вариациях. «Лапы» образуют четкий, внешне открытый угол, поэтому их подгонка требует тщательного, квалифицированного подхода. Любая погрешность впоследствии становится причиной промерзания углов и неконтролируемой утечки тепла, а как следствие – ведет к увеличению материальных затрат на отопление дома или бани. В этом случае никакой уплотнитель не в силах будет исправить ситуацию.

Преимущества и недостатки

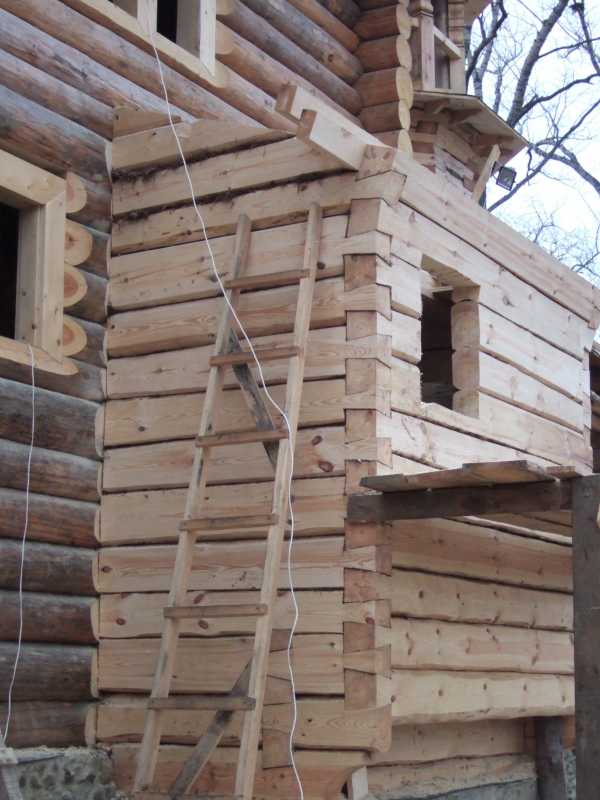

Так как концы бревен не выступают за пределы фасада, рубку «в лапу» называют еще рубкой без остатка. Данная технология позволяет использовать бревна или брус на полную длину, что, в свою очередь, увеличивает полезную площадь дома. В то же время, при одинаковом в плане размере внутренних помещений, рубка «в лапу» оказывается экономичнее в плане закупки лесо- или пиломатериалов по сравнению с техниками, предусматривающими наличие выступающих за плоскость наружных стен венечных торцов.

Плюсом ровных углов сруба можно считать возможность беспрепятственной облицовки стен сайдингом или кирпичом. Конечно, для только что возведенного дома из качественного бруса или бревна декоративная «одежка» вряд ли понадобится. Но для улучшения внешнего вида старой постройки или стен, собранных из дешевого, неотесанного бревна, такой способ отделки окажется весьма кстати.

Достоинство рассматриваемой техники сборки сруба одновременно является и ее недостатком, так как открытые углы обладают большей теплопроводностью относительно рубки «в чашу». Но современная строительная индустрия позволяет справиться с подобным минусом путем накладки на ребра утеплителя с последующей установкой, к примеру, сайдинга, имитирующего текстуру натурального материала – дерева или камня.

Еще один минус технологии рубки «в лапу» связан с меньшей устойчивостью коробки после сборки. Но и этот вопрос вполне решаем. Грамотно расставленные внутренние перегородки, а еще лучше – пятая несущая стена, примут на себя функцию ребер жесткости. Кроме того, определенную степень устойчивости обеспечат вбитые между венцами нагели.

Рубка «в лапу» – техника, требующая внимательного и тщательного подхода, так как незначительное, казалось бы, отклонение может привести к перекосу стен.


Варианты рубки без остатка

Технология рубки «в лапу» предусматривает простую и усложненную форму среза под соединительный замок. Это может быть:

  • прямая лапа с присеком;
  • косая лапа, или ласточкин хвост, с присеком или без присека.

У прямой лапы противоположные грани располагаются параллельно друг другу, поэтому во избежание соскальзывания бревна или бруса с соседнего элемента, в обязательном порядке делается присек. Он представляет собой кореной шип прямоугольной формы, находящийся на верхней грани со стороны внутреннего угла «лапы». С нижней стороны делается, соответственно, посадочный паз, предназначенный для возможности стыковки венцов по высоте.

Косая лапа выполняется трапециевидной формы, в которой верхняя и нижняя грань имеют зеркальный наклон. Такая рубка требует определенных навыков и трудозатрат, зато углы получаются гораздо прочнее, чем в ранее приведенном упрощенном варианте. Присек в ласточкином хвосте еще больше повышает надежность углового соединения сруба.

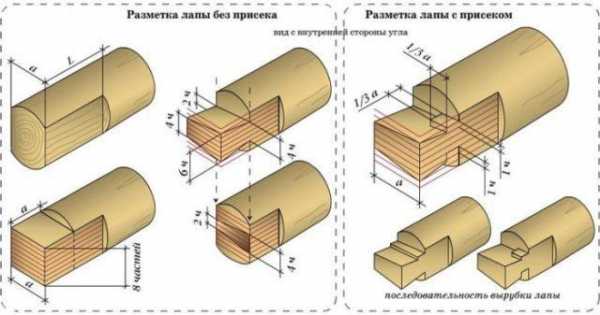

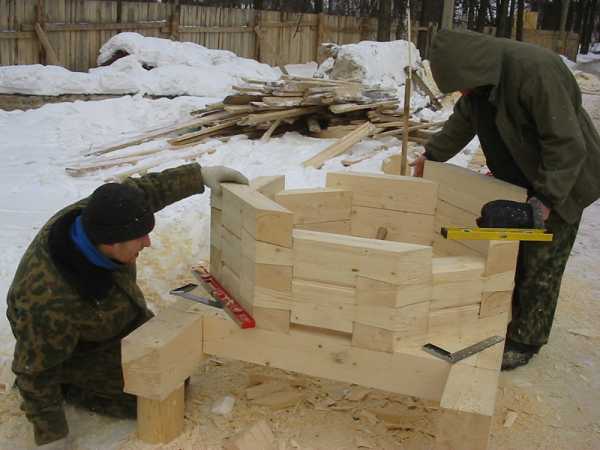

Каждый из способов нуждается в изготовлении шаблонов. С их помощью обеспечивается максимальная точность разметки и работы, к тому же, продвигаются намного быстрее.

Советы по рубке «в лапу»

Опытные мастера рекомендуют выбирать оцилиндрованное бревно, потому как его диаметр стабилен по всей длине ствола. Данный фактор несколько облегчает задачу разметки рубки «в лапу». Если используются цельные бревна, то процесс чуть усложняется. Дело в том, что неоткалиброванный лес со стороны верхушки имеет меньший диаметр. Именно с этого торца следует начинать разметку и обработку «лапы». В противном случае подогнать под один шаблон все элементы сруба не получится чисто технически из-за невозможности качественного снятия горба с заготовок малого диаметра. Вывод напрашивается сам собой – при возведении сруба из цельного бревна, для эталона потребуется найти самый маленький по диаметру ствол.

Размеры соединений лапы выбираются в зависимости от диаметра бревна по ГОСТ30974-2002.

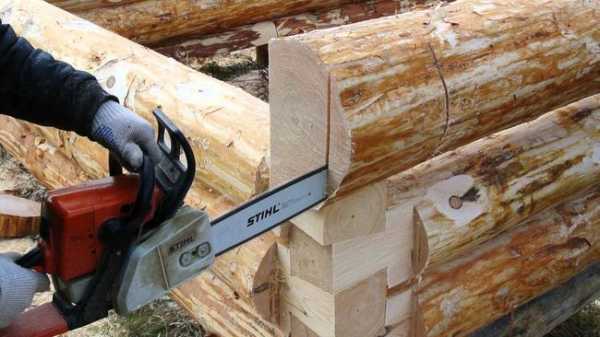

Обрабатываемые торцы бревен называют болванами. После разметки ненужные участки древесины срезаются при помощи бензо- или электропилы. При этом, вначале стесываются горбы с боковых сторон ствола, а затем по намеченным линиям выполняется формирование самой «лапы».

В процессе обработки болванов производится примерка и, при необходимости, делается дополнительная зачистка. После окончательной готовности всех соединительных узлов, сруб собирают без межвенцового утеплителя, контролируя, насколько геометрически правильно будет выглядеть дом. Затем макет разбирают, и укладывают венцы уже капитально на фундамент. Между рядами бревен настилают утеплитель и оставляют строение для усадки. В дальнейшем швы окончательно конопатят, подправляя положение ссохшейся древесины.

semidelov.ru

Способы соединения бруса и бревен

Строить стены бани из бревен или бруса – дело не сложно, важно только знать технологию соединения строительного материала. Причем для бревен и для профилированного бруса она – совершенно разная. А разобраться во всех тонкостях поможет эта статья.

Итак, каким бывает соединение бревен и бруса? Всего двух видов: в длину, когда размер стандартного изделия оказался недостаточным, и при рубке углов – более сложные варианты.

Способ соединения бревен

Издавна бани строились только из бревна, а потому технология их соединения достаточно древняя и проверенная веками. А соединяться бревна могут двумя основными способами – без остатка и с остатком. В первом случает углы бани получатся идеально ровными, но куда красивее выглядит второй способ – когда бревна немного выступают за стену, что смотрится, конечно, куда красивее.

Но и выходит более затратно – ведь бревна придется использовать на целых полметра больше, чем в первом способе. Хотя углы «с остатком» куда лучше защищены от дождя и ветра и куда устойчивее.

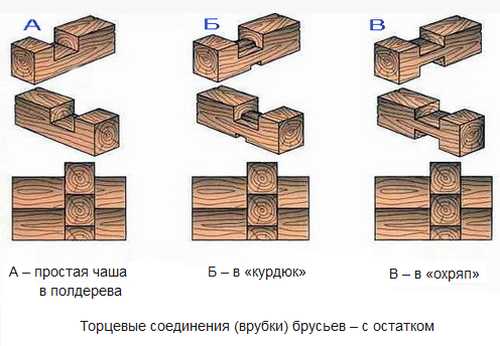

Итак, с остатком бревна соединяются в таких четырех вариантах.

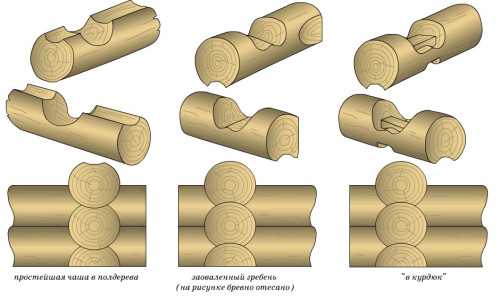

«В обло», или «в чашу»

Метод «в чашу» — самый простой и древний. Для этого в верхней части бревна нужно вырубить округлую чашу – что и означает на древнем языке «обло». Туда вкладывается поперечное бревно с такой же чашей. Причем делать это можно еще в трех вариантах: в курдюк, в полдерева и в виде заоваленного гребеня.

Издавна бани строили методом «чаши в полдерева» — это самый простой способ. А чтобы укладка получилась плотной, в верхней части бревен дополнительно вырубается продольный паз – укладочный. Его еще заполняют утеплителем (льноватином чаще) и сверху кладут второе бревно. А, чтобы стена была устойчивой, при сборке каждое укладываемое бревно соединяется нагелем с нижним – это деревянная шпонка прямоугольного или круглого сечения.

Рубка в курдюк – самая сложная. Кроме специального гребня, на самом дне чащи делается дополнительный выступ, который располагается вдоль бревна и точно поперек дна чаши.

В третьем варианте бревна соединяются с гребнем обвальной формы – он должен в точности повторить очертания укладочного паза, потому рубится он не сверху бревна, а снизу – такой сруб прекрасно переносит даже сильные ветра.

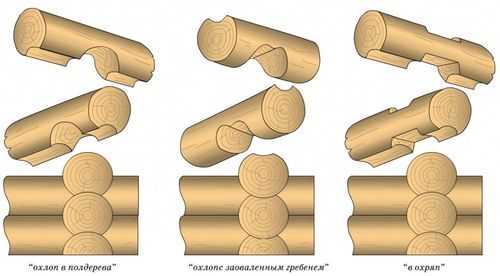

«В охлоп», или «в сибирскую чашу»

Этот способ похож на рубку в чашу, только теперь она вырубается в нижней части бревна. Т.е. бревно как бы накатывается на подготовленный угол прихлопывает нижний венец, отчего и говорят – в охлоп.

«В охряп»

Рубка «в охряп» тем отличается от охлопа, что и внизу, и сверху бревна делаются специальные прямые выемки – ровно на четверть диаметра. По сути, этот метод находится где-то в промежутке между обычными углами и углами «в лапу».

«В лапу»

Рубка «в лапу» — это, по сути, то же самое, что и «в охряп» — только бревна здесь, которые выступают за плоскость стены, лишены торцевой части. Так сам угол получается без остатка, а чтобы вся конструкция была надежной, на концах бревен оставляются специальные гнезда и шипы – присек. Правда, такая стена продуваться будет нехило, а потому во время ее возведения нужно сделать горизонтальные плоскости врубки наклонными – сразу по двум направлениям. Вот это уже будет называться «ласточкиным хвостом» — т.е. шипы между соседними бревнами прочно сцеплены друг с другом – за счет наклонных плоскостей.

Способы соединения бруса

А вот строительство из бруса – дело новое, и, по сути, свою технологию позаимствовавшее из бревен. Итак, давайте рассмотрим угловое соединение бруса:

«В обло»

Это соединение совершается за счет замочных пазов – однострочных, двусторонних и четырехсторонних. В первом случае в каждом бруска делается надпил в виде поперечного паза, который выполняется только с верхней стороны и по ширине совпадает с поперечным сечением бруса. Именно по этой технологии всегда делается соединение профилированного бруса, который имеет строго определенные параметры.

В случае с двухсторонним замковым пазом пропилы делать нужно и сверху, и снизу, и глубина каждого должна равняться четверти от высоты самого бруса. А вот в третьем варианте пропилы делаются сразу с четырех сторон – такое соединение бруса напоминает детский конструктор – настолько просто оно выполняется.

В «лапу»

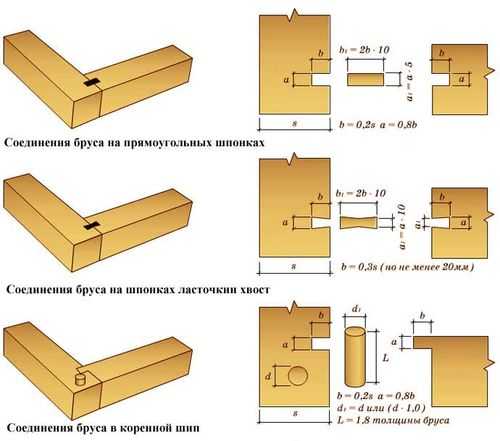

Соединение бруса «в лапу» делается в таких трех вариантах: встык, на коренных шипах, на шпонках. Самой простой – первый вариант.

Соединение бруса в стык производится при помощи металлических пластин со скобами или гвоздями, и насколько качественным получится угол, зависит от того, насколько идеально ровными были торцы стыкуемых брусьев. Но все равно – это не лучший вариант, и совершенно не подходящий для бани.

А вот шпонки – это специальный вкладыш из самых твердых пород дерева, который не дает всей стене двигаться. Самые лучшие шпонки – косые, хотя и самые сложные.

Наиболее популярный на сегодняшний день вариант строительства бани – соединение бруса в коренной шип, когда делается паз в одном из брусьев, а в другом – вертикальный шип. Это – самое надежное соединение.

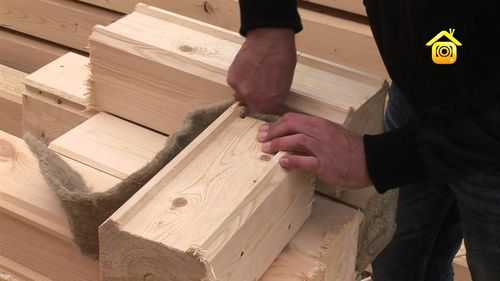

Только вот в процессе монтажа нужно будет заложить в паз льно-джутовое полотно для улучшенной теплоизоляции сруба, а после укладки каждого венца нужно будет в угол забивать деревянный круглый нагель.

В «ласточкин хвост»

Эта конструкция – самая надежная. Соединение бруса «ласточкин хвост» производится с помощью шипа трапециевидной формы и изготовлением таких же очертаний паза на торце соединяемого бруса.

Это – самые основные виды соединения бруса. Есть и другие – прогресс идет, и строители всегда ищут способы стройку облегчить, но качество при этом не потерять. Возможно, в недалеком будущее и продольное соединение бруса, и угловое станет похоже не сборку детского «лего».

Оцените статью:

Поделитесь с друзьями!

stroy-banya.com

Рубка в лапу. Соединение в лапу: особенности и преимущества.

Одно из самых распространенных плотницких соединений – рубка в лапу. Эта разновидность рубки относится к разряду соединений «без остатка». Означает это то, что при рубке в лапу бревно заканчивается по внешней линии сруба и не выносится наружу, как это бывает при сочленении бревен «в чашу».

Соединение «рубка в лапу» получило несколько менее широкое распространение, чем «рубка с остатком», которое в нашем сознании сразу ассоциируется с тем, как должны выглядеть старинные срубы. Тем не менее, этот способ рубки довольно широко использовался при строительстве хозяйственных построек, дворов, помещений для скота, летних строений.



Рубка в лапу

Дело в том, что рубка в лапу по энергоемкости несколько уступает соединению «в обло» (это еще одно название простейшего соединения бревен с остатком). Связано это с конструктивными особенностями такого способа рубки.
Наряду с хозяйственными постройками рубка в лапу часто использовался в храмовом деревянном строительстве.  В лапу часто рубился алтарь и звонница и другие помещения, основой для которых в плане был восьмерик.

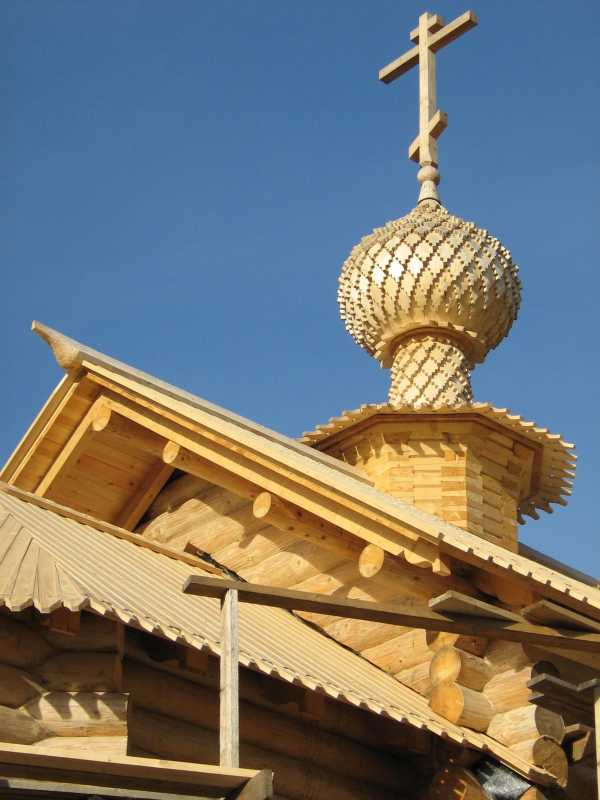

Рубка восьмерика

Восьмерик – это восьмиугольная (она же восьмисторонняя) конструкция сруба. С помощью такого проектного решения возможно достигать внутреннее пространство, приближенное к округлому или даже сферическому за счет добавления сверху сводчатого потолка «небо».

Рубка в лапу имеет как ряд относительных недостатков так и определенные преимущества перед рубкой с остатком.

Плюсы:
  •  Для получения одной и той же площади помещения достаточно меньший объем леса
  • Рубка в лапу незначительно, но все же быстрее рубки с остатком
  • При наличии внутренних углов в проекте здания рубка в лапу позволяет экономить пространство помещения

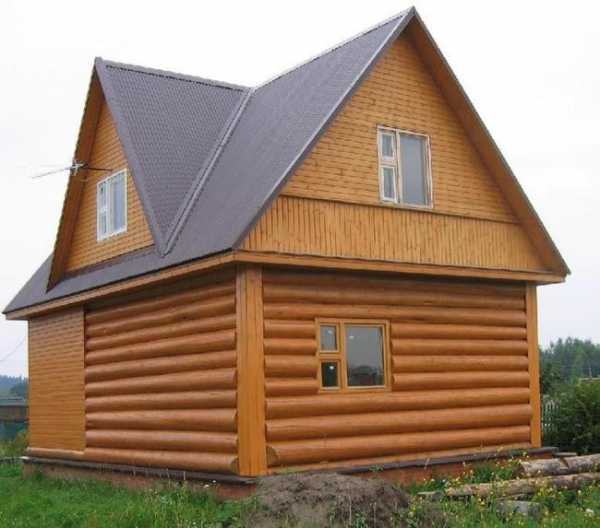

  • Если есть такая задача, углы в лапу можно задекорировать накладными досками, как это часто практиковалось в России 18-19в
  • Ну и в качестве совсем уж экстремального преимущества, о котором тоже необходимо упомянуть, это тот факт, что срубы, рубленные в лапу можно легко обшить снаружи.



Минусы:
  • Рубка в лапу имеет меньшие прочностные характеристики по сравнению с рубкой в чашу
  • Соединение в лапу менее энергоемкое
  • Вопрос, несомненно, спорный, однако, принято считать, что соединение в лапу эстетически проигрывает рубке в чашу.Несмотря на приведенную таблицу «за» и «против» эти способы рубки срубов совершенно не конкурируют между собой, а скорее дополняют друг друга. Как я уже упоминал, часто эти два способа встречаются в одном и том же срубе.





Рубка в лапу. Разновидности

Встречается несколько разновидностей рубки в лапу.

  1. Прямая лапа
  2. Косая лапа
  3. Лапа с зубом
  4. Чашко-лапа

Про последнее соединение строит рассказать отдельно. Это такой способ, при котором снаружи угол рубится как обычная лапа, а изнутри дом выгляди, как срубленный в чашку. Это соединение имеет ряд конструктивных преимуществ.

Дело в том, что для рубки в лапу необходимо затесывать бревно для задания ширины лапы. При соединении в чашко-лапу внутренние затесы не требуются. Это позволяет сохранить внутреннюю поверхность рубленых стен без дополнительной доработки.

Еще одним незначительным подвидом можно назвать такой способ рубки в лапу, когда торец бревна немного, от 2 до 5 сантиметров,  выносится за плоскость сруба.



Лапа с выносом

Эта разновидность рубки в лапу несколько выходит за рамки русской плотницкой традиции, однако смотрится очень эффектно, создавая интересную фактуру стены, где округлое строение бревна контрастируют со строго геометрической формой лапы.

bldd.ru
