Корвет-51 Станок шлифовальный ленточный. Паспорт, схемы, описание, характеристики

Поставщиком шлифовального станка Корвет-51 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель - компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.


Корвет-51 Станок шлифовальный ленточный переносной электрический. Назначение, область применения

Шлифовальный ленточный станок модели «Корвет 51» предназначен для строгания поверхностей заготовок из натуральной древесины с помощью вращающегося в горизонтальной плоскости рабочего вала, расположенного между двумя столами, используемыми как опора для обрабатываемого изделия. Строганию подвергается нижняя или верхняя (в режиме рейсмуса) поверхности заготовки.

На станках не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов.

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок может эксплуатироваться в нормальных климатических условиях:

  • температура окружающей среды от 1 до 35 °C
  • относительная влажность воздуха до 80 % при температуре 25 °C

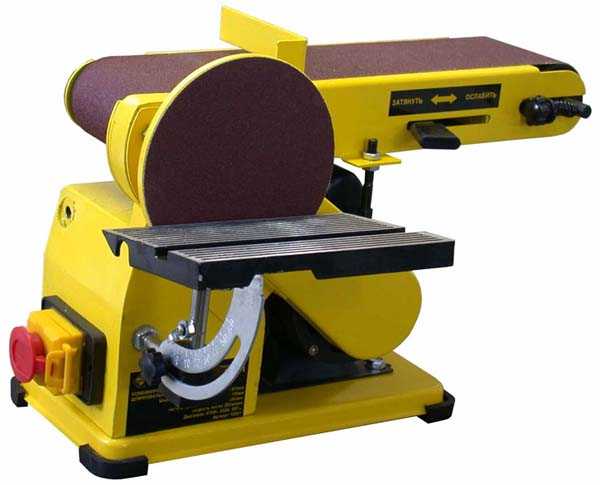

Корвет-51 Общий вид шлифовального станка

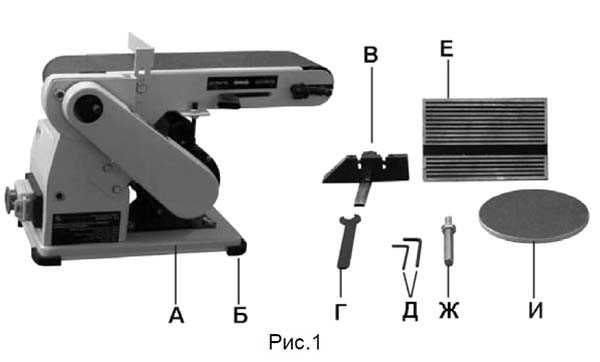

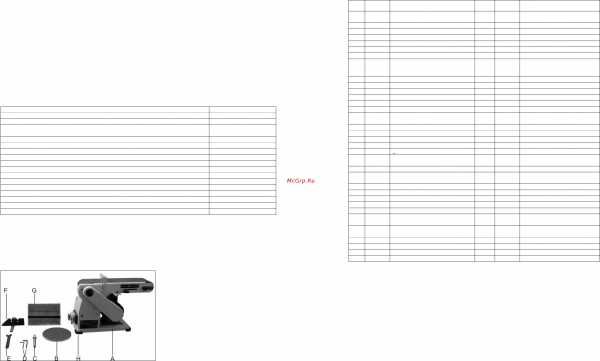

Комплект поставки шлифовального станка Корвет-51

Перечень комплекта поставки шлифовального станка Корвет-51

  • А. Станок в сборе 1 шт.
  • Б. Подушка резиновая 4 шт.
  • В. Транспортир 1 шт.
  • Г. Ключ рожковый 1 шт.
  • Д. Ключ шестигранный 3 мм и 4 мм 2х1 шт.
  • Е. Стол рабочий 1 шт.
  • Ж. Вал опорный 1 шт.
  • И. Диск со шлифовальной бумагой 1 шт.
  • Руководство по эксплуатации 1 экз.
  • Упаковка 1 шт.
  • Код для заказа 90510

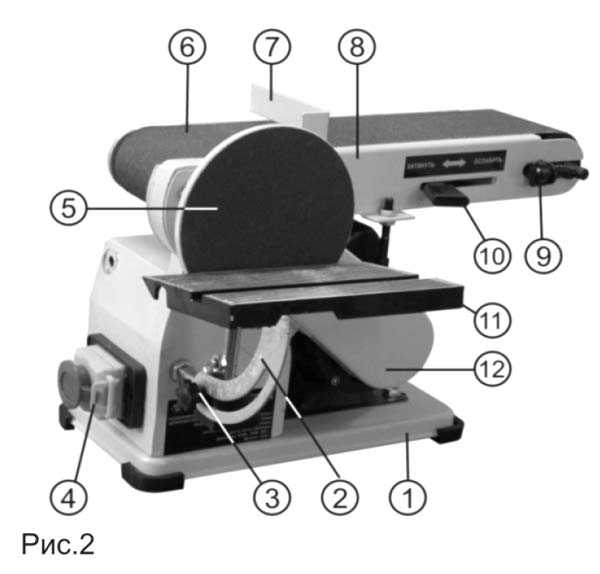

Состав шлифовального станка Корвет-51

Перечень узлов шлифовального станка Корвет-51

  1. Станина
  2. Скоба со шкалой
  3. Винт фиксирующий
  4. Магнитный пускатель
  5. Диск шлифовальный
  6. Лента шлифовальная
  7. Упор задний
  8. Стол шлифовальной ленты
  9. Винт регулировки шлифовальной ленты
  10. Рукоятка ослабления/натяжения шлифовальной ленты
  11. Стол рабочий
  12. Кожух приводного ремня

Основные операции шлифовального станка Корвет-51


Пуск станка

Для пуска машины нажмите на зеленую кнопку магнитного пускателя (4).

Для остановки машины нажмите на красную кнопку магнитного пускателя (4).

Для экстренной остановки машины нажмите на крышку магнитного пускателя (4).

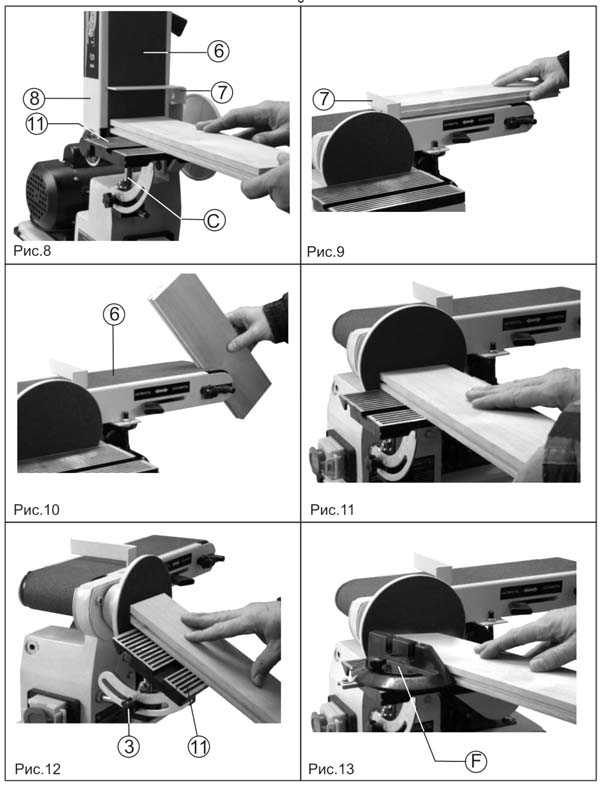

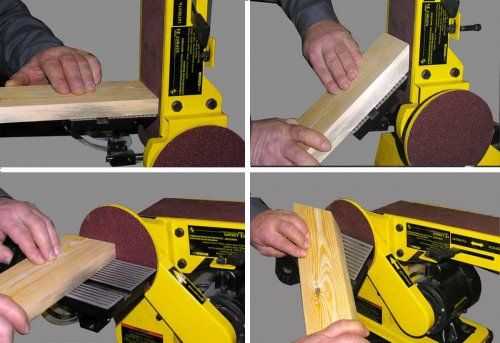

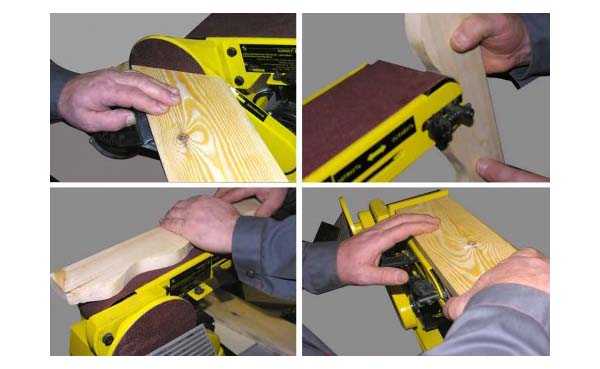

Прямое шлифование

Когда шлифовальная лента (6) расположена вертикально, деталь опирается на задний упор (7) или рабочий стол, Рис.8.


Параллельное шлифование

Не нажимайте слишком сильно на заготовку. Машина работает лучше без приложения больших усилий нажатия на заготовку, Рис.9. Задний упор (7), Рис.9, фиксирует деревянную заготовку во время работы. Во время работы берегите руки.


Дуговое шлифование

Выполняется перед шлифовальной лентой (6) для получения дуги, Рис. 10.

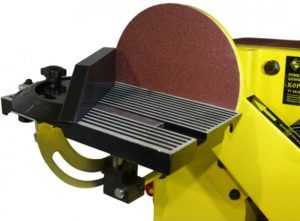

Параллельное шлифование диском

Установите деталь на рабочий стол (11), чтобы она располагалась параллельно шлифовальному диску (5), Рис.2. На рисунке 11 показано параллельное шлифование заготовки шлифовальным диском.


Шлифование под углом

Шлифование можно осуществлять под углом от 0 до 45 градусов. После регулировки рабочего стола (11) необходимо затянуть фиксирующий винт (3) для обеспечения высокой точности, Рис.12.


Наклонное шлифование слева направо

Вы можете получить любой угол от 0 до 60 градусов с помощью транспортира (В). Установите транспортир (В), Рис.13, в специальный паз рабочего стола (11), Рис.2. Отрегулируйте положение транспортира (В), Рис.13. Закрепите фиксирующий винт транспортира (В), Рис.13, после его регулировки.


Расходный материал - Наждачная бумага (шлифовальная шкурка): зернистость, характеристики, использование

Обычно шлифование начинается с более крупной зернистости, и постепенно зернистость уменьшается до получения обработки нужного качества и нужных размеров. Выбор начальной зернистости зависит от начального состояния заготовки (шероховатая, гладкая и т.д.), размеров, твердости древесины и желаемого результата. Ниже даны некоторые общие правила выбора зернистости шлифовального материала (Таблица 3).

  • 40 - Очень грубая шлифовка: максимальное снятие массы материала, удаление смолы, выравнивание, удаление наплывов, снятие краски;
  • 60 - Менее грубая шлифовка: удаление средней массы материала, обработка поверхности, удаление клея, сглаживание торцов;
  • 80 - Средняя зернистость: легкая обработка поверхности, удаление клея, сглаживание торцов, удаление следов строгания;
  • 100 - Средняя зернистость: легкая обработка поверхности, сглаживание торцов, удаление следов строгания;
  • 120 - Средне-мелкая зернистость: легкая обработка поверхности, корректировка тонких заготовок;
  • 150 - Мелкая зернистость: минимальное удаление материала, подготовка поверхности к конечной шлифовке, корректировка размеров тонких заготовок;
  • 180
    - Мелкая зернистость: конечная шлифовка;
  • 220 - Очень мелкая зернистость: финишная шлифовка.

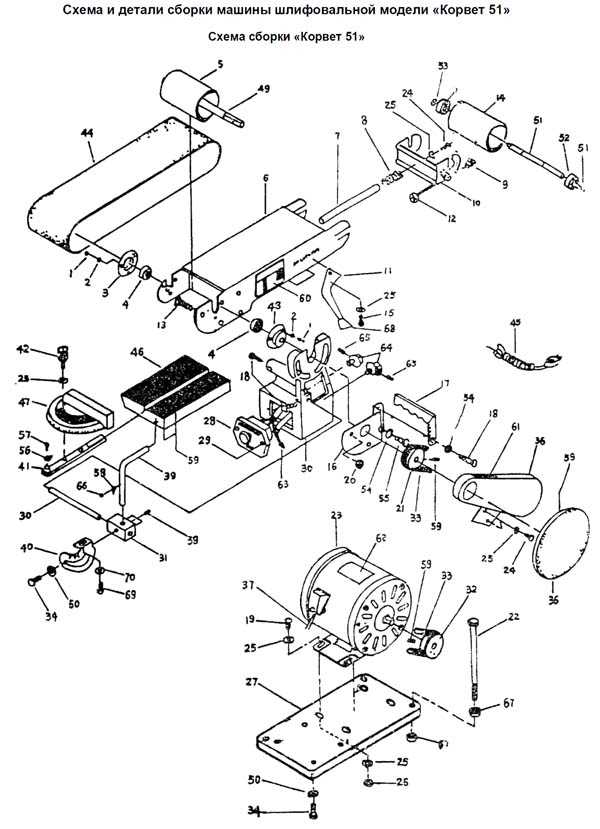

Корвет-51 станок шлифовальный. Схема и детали сборки

Корвет-51 станок шлифовальный. Схема и детали сборки. Смотреть в увеличенном масштабе

Корвет-51 Станок шлифовальный ленточный. Видеоролик

Обзор Корвет-51

Распаковка и обзор Корвет-51

Сравниваем Корвет-51 и JET JSG-64

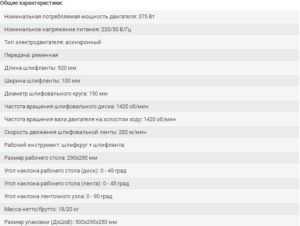

Технические характеристики шлифовального станка Корвет-51

Наименование параметраКорвет-51
Основные параметры
Частота вращения вала двигателя на холостом ходу, об/мин1420
Частота вращения шлифовального круга, об/мин1420
Диаметр шлифовального круга, мм150
Скорость движения ленты, м/мин282
Размеры ленты: Длина х Ширина, мм920 х 100
Размеры рабочего стола, мм190 х 125
Угол наклона рабочего стола (диск), град0..45
Угол наклона рабочего стола (лента), град0..45
Угол наклона ленточного узла, град0..90
Электрооборудование станка
Род тока питающей сети220В 50Гц
Количество электродвигателей на станке, шт1
Тип электродвигателяасинхронный
Электродвигатель - номинальная мощность, кВт0,375
Габарит и масса станка
Габарит станка (длина х ширина х высота), мм
Масса станка, кг14

Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков


stanki-katalog.ru

Шлифовальный станок Энкор Корвет-51 90510 - цены, описание, характеристики, отзывы, фото

Краткая характеристика

Комбинированная модель позволяет вести обработку широкого спектра заготовок, в том числе имеющих большие размеры. Важным преимуществом, которым обладает шлифовальный станок Корвет-51, является сбалансированная мощность привода - благодаря ей обслуживание обходится недорого, в то время как производительность остается на высоте. Назначение агрегата включает в себя работу с деревом, металлом, а также более плотными строительными материалами. Необходимо также отметить возможность наклона ленточного узла и рабочего стола на большой угол - за счет этого становится возможным изготавливать сложные изделия. К числу преимуществ необходимо отнести и высокую прочность рабочих органов - диск изготовлен из чугуна, а основание ленты имеет графитовое покрытие, за счет чего достигается их надежность, долговечность и безопасность для оператора.

Привод и рабочая область

Производительность, которую имеет приводной узел, достигает 0,35 кВт - благодаря этому цена устройства и стоимость его обслуживания являются достаточно небольшими. Кроме того, шлифовальный станок Корвет-51 можно подключать к бытовой электросети без проблем, заключающихся в создании перегрузки или падении напряжения - характеристики позволяют работать даже со слабыми источниками питания, включающими генераторы на жидком топливе. Встроенный тормоз валов позволяет получить хорошие отзывы о безопасности от профессионалов - он обеспечивает моментальную остановку движения рабочих органов сразу после выключения питания. Рабочий стол, расположенный в непосредственной близости от диска, имеет габариты, равные 290*290 мм - назначение поверхности включает возможность укладки на нее крупных и тяжелых предметов. Универсальное крепление позволяет наклонять стол до 45 градусов, в то время как лента, которой оснащается станок Корвет-51, может отклоняться от горизонтальной оси на 90 градусов - изготовитель предусмотрел возможность обработки сложных изделий. Габариты абразивной поверхности ленты равны 445*100 мм - для ее замены можно купить соответствующее изделие, выпускающееся в виде длинного рулона.

Характеристики работы

Диаметр шлифовального круга составляет всего 150 мм - это несколько ограничивает производительность, однако позволяет обеспечить экономичность - заказать сменное абразивное полотно можно недорого, получив значительное снижение расходов по сравнению с более крупными приборами. Скорость движения диска составляет 1420 оборотов в минуту - такие характеристики позволяют станку Корвет-51 получить высокую функциональность. При необходимости замены поверхности используется клей или самоклеящаяся поверхность диска, который содержит каталог производителя. Движение ленты осуществляется со скоростью 282 метра в минуту - это позволяет обеспечить высокую эффективность применения устройства. Для крепления поверхности используются специальные зажимы, обеспечивающие максимальную прочность фиксации.

Основные особенности

Для удаления пыли используется патрубок подключения к промышленному пылесосу. Масса станка, составляющая всего 20 кг, позволяет легко транспортировать его на большие расстояния.

www.enkor24.ru

Шлифовальный станок Корвет 51

Станок шлифовальный корвет 51 — отечественный электроаппарат для качественной обработки деревянных заготовок, сделан на инструментальном предприятии Энкор (Россия, Воронеж). Технические характеристики станка делают его конкурентноспособным перед аналогичными машинами других производителей, что доказывается многочисленными положительными отзывами покупателей.

Станки Энкор отличаются надежностью, точностью в процессе обработки деталей, крепкой конструкцией и долговечной работой. Корвет-51 компактный переносной станок имеет: надежный электродвигатель, основание под шлифовальной лентой с графитовым покрытием, что значительно повышает срок службы, возможность подключения пылесоса. Удобный механизм натяжения ленты для легкой и удобной установки. К рабочему столу станка относят шлифовальный круг и наждачную ленту для шлифовки.

Преимущества

Шлифовальный станок по дереву «Корвет 51» имеет несколько особенностей:

Информация о шлифовальном станке по дереву Корвет 51

  • Комплектование асинхронным мотором.
  • Входящий в комплектацию станка по дереву магнитный пускатель полностью исключает возможность самопроизвольного запуска станка, если экстренно отключено электропитание.
  • Наличие ременной передачи у корвета способствует предохранению двигателя от перенагрузок.
  • Бесступенчатый принцип регулирования углов наклона ленточного механизма.
  • Наклон под необходимым углом стола шлифовального станка Энкор позволяет качественно обрабатывать деревянные поверхности.
  • Есть возможность варьировать перестановкой рабочего стола.
  • Наличие упора для заготовок, если они обрабатываются шлифовальной лентой.
  • В комплектацию шлифовального станка по дереву входит транспортирный упор, который позволяет обрабатывать торцевую часть изделий под определенным углом.
  • Шлифовальная лента у модели 51 легко меняется и регулируется самостоятельно владельцем.
  • Компактная, легкая и удобная для пользователя конструкция.

Техническое описание

Технические характеристики конструкции следующие:

Станок шлифовальный Корвет-51 — общая характеристика

  • Мощность электродвигателя – 375 Вт.
  • Напряжение сети (минимум) – 220/50 В/гц.
  • Размеры шлифовальной ленты (920 мм – длина, 100 мм – ширина).
  • Частота вращения вала мотора (на холостом ходу) составляет 1400 оборотов в минуту.
  • Шлифовальный диск (в диаметре) – 150 мм.
  • Скорость шлифовальной ленты – 285 м/мин.
  • Размер рабочей зоны стола станка – 290*290 мм.
  • Наклон рабочего стола машины – от 0 до 45 градусов.
  • Наклон узла ленты – от 0 до 90 градусов.
  • Масса установки – 18 кг.
  • Производство – предприятие Энкор, Россия.

Принципы работы

В зависимости от обрабатываемой деревянной поверхности, шлифование по дереву производят дисками либо лентами. Для разных пород дерева, а также разной чистоты поверхности деревянных деталей, применяют шлифовальную ленту с различным зерном. Шлифование начинают лентой с более крупной зернистостью, но окончательный выбор зерна зависит от первоначального состояния деревянной заготовки, ее размеров и желаемого результата.

Корвет 51 очень практичен и удобен в работе

В таблице представлена информация об имеющейся зернистости шлифленты, ее использовании и характеристике.

Номер шлифовальной лентыОперацияХарактеристика операции
40Грубая шлифовкаУдаление смоляного содержимого, максимальная обработка шероховатой части поверхности деревянных изделий, выравнивание, удаление старой краски, снятие неровностей
60Менее грубая шлифовкаСглаживание

торцовой части изделия, удаление старого клея

80–100Средняя шлифовкаУдаление погрешностей строгания, усовершенствование внешнего вида заготовки
120Средне–мелкая зернистостьКорректирование тонких частей заготовок, легкая шлифовка изделия
150Мелкая зернистостьПодготовка заготовки к финишной шлифовке, исправление размеров тонких деталей
180–200Мелкая и очень мелкая зернистостьПредназначается для конечной и финишной шлифовки, придание презентабельного вида изделию из дерева

Конструкция станка Корвет обеспечивает его виброустойчивость, потому как стол и станина выполнены из чугуна высокого качества, дополнительно имеются ребра жесткости. Это обеспечивает долговечность шлифовальному станку корвет.

Электродвигатель станка по дереву работает с большой частотой вращения, потому к нему предъявляются высокие требования по долговечности и надежности.

Процесс обработки деревянных изделий у модели 51 сопровождается большим выделением мелкой пыли, поэтому в конструкции станка предусмотрен патрубок для подключения пылесборника.

Энкор 51 может работать в условиях беспрерывной работы, так как оснащен ременной передачей, защищающей двигатель от перегрузок.

Правила эксплуатации станка

Есть несколько основных рекомендаций, которых следует придерживаться.

Перед тем как запускать станок, убедитесь, что все правила эксплуатации станка Корвет 51 соблюдены правильно

Перед началом работы завод-изготовитель рекомендует приобрести или изготовить роликовую опору (стол) для работы с длинными заготовками, чтобы облегчить подачу и прием изделия.

Эксплуатировать станок рекомендуется в температурном диапазоне от 1 до 35 градусов при относительной влажности не более 80%.

Если изделие внесено в теплое помещение, то сразу включать его нельзя из-за возможного скопления конденсата. Эксплуатировать в этом случае станок можно через 6–8 часов.

При приобретении изделия необходимо проверить комплектность, наличие гарантийного талона, дающего приобретателю право на бесплатное устранение заводских неисправностей, а также проверить наличие печати, даты продажи и срока гарантии.

Двигатель станка Корвет работает в условиях усиленного пылеотделения, поэтому его регулярно нужно очищать для беспрепятственного охлаждения.

Техника безопасной эксплуатации

Внимательно ознакомьтесь с руководством по использованию станка по дереву:

Ознакомьтесь с техникой безопасности перед началом работы на станке Корвет 51

  • Одежда при работе на конструкции не должна быть расстегнута, не должна быть излишне свободной, чтобы не попасть в рабочие части машины.
  • Обувь рекомендуется надевать не скользящую по полу помещения.
  • Работая, пользоваться защитными очками для предотвращения попадания мелких отходов либо стружки в глаза.
  • После запуска необходимо дать машине Корвет поработать на холостом ходу 2–3 минуты для исключения постороннего шума.
  • Запрещено выключать станок при не отведенной от шлифовального круга деревянной заготовки.
  • Запрещено останавливать двигатель посторонними предметами.
  • Необходимо обеспечивать надежное положение и прижатие обрабатываемой заготовки на рабочем столе.

Видео по теме: Шлифовальный станок Корвет 51

promzn.ru

Энкор Корвет-51 10251 Инструкция по эксплуатации онлайн [7/8]

8

12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Не приступайте к техническому обслуживанию машины пока не убедитесь, что она отключена от

источника электрического тока (вилка шнура питания отсоединена от питающей розетки).

Внимательный уход за машиной и соблюдение чистоты на рабочем месте необходимы. Это будет залогом

безаварийной работы машины и исключит возможный травматизм.

Ежедневно очищайте машину от пыли.

12.1. Смена и регулировка шлифовальной ленты (Рис. 2)

12.1.1. При необходимости установки новой шлифовальной ленты (6) переместите рукоятку (10) в сторону ведомого

ролика шлифовальной ленты. Шлифовальная лента (6) ослабнет, и в это время можно снять старую шлифовальную

ленту и заменить ее на новую. После этого переместите рукоятку (10) в сторону ведущего ролика шлифовальной

ленты

. Если шлифовальная лента (6) натянулась слабо или не совмещена по центру, отрегулируйте ее вращением

винта регулировки (9), Рис.2. Проверьте правильность установки шлифовальной ленты (6) вращением ее вручную в

направлении ведущего ролика. При включении машины шлифовальная лента (6) должна находиться в средней части

роликов.

12.2. Смена шлифовальной бумаги на диске

12.2.1. Снимите старую шлифовальную бумагу, очистите

шлифовальный диск (5) и наклейте на него новую

шлифовальную бумагу. Обычно шлифовальная бумага имеет самоклеящуюся основу. Если такой основы нет,

наклейте шлифовальную бумагу на шлифовальный диск (5) используя, например, клей «Момент».

12.3. Смена клинового ремня

12.3.1. Ослабьте фиксирующий винт, Рис.3, снимите шлифовальный диск (5) и кожух ремня (12), Рис.2.

12.3.2. Ослабьте четыре болта крепления двигателя к

станине (13), Рис.14.

12.3.3. Замените клиновой ремень (33), Рис.14.

12.3.4. Отрегулируйте натяжение нового ремня и затяните болты крепления двигателя к станине (13), Рис.14.

12.3.5. Установите и закрепите кожух ремня (12),Рис.2. Установите шлифовальный диск (5) и затяните фиксирующий

винт, как показано на рисунке 3.

13. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Шлифовальная машина модели "КОРВЕТ 51" Зав. № ______________ соответствует

требованиям ГОСТ Р МЭК 1029-

1-94, ГОСТ Р МЭК 1029-2-4-96, ГОСТ Р 12.1.003-83, ГОСТ Р 51318.14.1-99, ГОСТ Р 51318.14.2-99., обеспечивающим

безопасность жизни, здоровья потребителей и охрану окружающей среды, и признана годной к эксплуатации.

“____”________________200 г. __________ Входной контроль ”____”________________200 г. __________

(дата изготовления) (штамп ОТК) (дата проверки) (штамп ВК)

Дата продажи “___”_____________ 200 г. __________________ _________________

(подпись продавца) (штамп магазина)

14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу электрических машин модели «Корвет» при соблюдении условий

хранения, правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по

эксплуатации.

Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации

электрической

машины в период гарантийного срока. В случае нарушения работоспособности электрической машины в

течение гарантийного срока владелец имеет право на ее бесплатный ремонт.

В гарантийный ремонт принимается машина при обязательном наличии правильно и полностью

оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта

машину с штампом торговой организации и подписью покупателя.

В гарантийном ремонте может быть отказано:

1. При отсутствии гарантийного талона.

2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки,

или попытки разборки электрической машины.

3. Если неисправность электрической машины стала следствием нарушения условий хранения, попадания

внутрь

посторонних предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и

приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными

приспособлениями и т.п.).

4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток

статора).

5. При механическом повреждении сетевого шнура или штепселя.

6. При механическом повреждении

корпуса и его деталей.

Гарантия не распространяется на:

- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные

диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и

ленточных машин, фильтры и т.п.;

- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,

приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые

уплотнения и т.п.

5

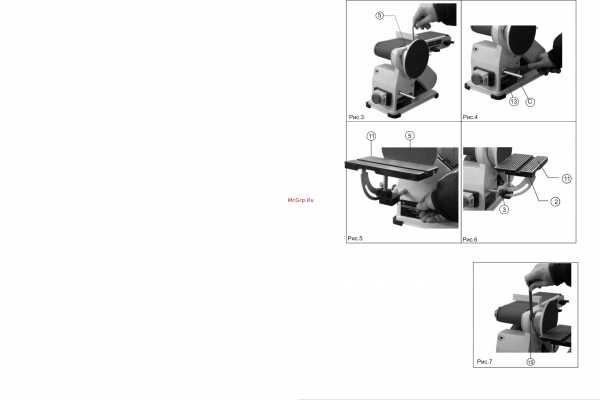

8.2. Установка шлифовального

диска (Рис. 3)

Установите шлифовальный диск (5) на валу и надежно закрепите

установочным винтом, ввернутым в ступицу шлифовального диска (5).

8.3. Установка рабочего стола (Рис. 4, 5)

8.3.1. Установите вал опорный (С), Рис.1, в резьбовое отверстие

корпуса и затяните фиксирующую гайку (13).

8.3.2. Закрепите рабочий стол (11) на опорном валу (С), оставив

минимальный зазор между

шлифовальным диском (5) и боковой

поверхностью рабочего стола (11).

8.3.3. Прижав угольник к шлифовальному диску (5), вы можете

отрегулировать рабочий стол (11) так, чтобы получить угол 90° между

ним и шлифовальным диском (5). Закрепите установочный винт, когда

позиция рабочего стола (11) отрегулирована и установите стрелку

(указатель) угла наклона рабочего стола на 0

0

. Стрелка будет

показывать правильный угол во всех позициях до 45°.

9. РЕГУЛИРОВКА

9.1. Регулировка рабочего стола (Рис. 6)

9.1.1. Ослабьте винт фиксирующей скобы (3) со шкалой (2) и

установите рабочий стол (11) на нужный угол от 0

0

до 45

0

. Затяните

фиксирующий винт (14).

9.2. Регулировка ленточно-шлифовального узла (Рис. 7)

Ослабьте две фиксирующие гайки (15), как показано на Рис.7 (одна гайка находится снизу) и установите стол

шлифовальной ленты (8), Рис.2, на нужный угол от 0

0

до 90

0

. Затяните фиксирующие гайки (15) перед началом работы.

mcgrp.ru

Энкор Корвет-51 10251 Инструкция по эксплуатации онлайн [4/8]

2

1. ОБЩИЕ УКАЗАНИЯ

1.1 Комбинированная переносная электрическая шлифовальная машина модели "КОРВЕТ 51" (далее машина)

предназначена для шлифования поверхностей деревянных заготовок с помощью вращающегося в вертикальной

плоскости диска или вращающейся в плоскости от 0

0

до 90

0

шлифовальной ленты.

1.2. Машина предназначена для эксплуатации в следующих условиях:

- температура окружающей среды от 1 до 35 °С;

- относительная влажность воздуха до 80 % при температуре 25 °С.

1.3. Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не

распаковывайте и не включайте ее в течение 8 часов. Машина

должна прогреться до температуры окружающего

воздуха. В противном случае машина может выйти из строя при включении из-за сконденсировавшейся влаги на

деталях электродвигателя.

1.4. Приобретая машину, проверьте ее работоспособность, комплектность, наличие гарантийных талонов в

руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период гарантийного

срока, при наличии на

них даты продажи, штампа магазина и разборчивой подписи или штампа продавца.

1.5. После продажи машины претензии по некомплектности не принимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры машины приведены в таблице 1.

Таблица 1

Наименование параметра Значение параметра

1. Номинальное напряжение питания, В 220 ± 22

2. Частота сети, Гц 50

3. Род тока

переменный,

однофазный

4. Номинальная потребляемая мощность, Вт 375

5. Тип двигателя асинхронный

6. Передача ременная

7. Скорость ленты, м/мин. 282

8. Ширина ленты, мм 100

9. Длина ленты, мм 920

10. Размер рабочего стола, мм 190х125

11. Частота вращения диска на холостом ходу, об/мин 1420

12. Угол наклона рабочего стола, град. 0

0

-45

0

13. Угол наклона ленточного узла, град. 0

0

-90

0

14. Диаметр диска, мм 150

15. Масса, кг 18

16. Размер упаковки, мм 500х290х250

2.2. По электробезопасности машина модели "КОРВЕТ 51" соответствует I классу защиты от поражения

электрическим током.

В связи постоянным совершенствованием технических характеристик моделей, оставляем за собой право вносить

изменения в конструкцию и комплектность. При необходимости информация об этом будет прилагаться отдельным

листом к «Руководству».

3. КОМПЛЕКТНОСТЬ

А.Машина 1 шт.

В. Диск со шлифовальной

бумагой 1 шт.

С. Вал опорный 1 шт.

D. Ключ шестигранный 3 мм и 4 мм по 1 шт.

Е. Ключ рожковый 1 шт.

F. Транспортир 1 шт.

G. Стол рабочий 1 шт.

Н. Подушка резиновая 4 шт.

Руководство по эксплуатации 1 экз.

Упаковка 1 шт.

Код для заказа 10251

Рис.1

11

ДЕТАЛИ СБОРКИ МАШИНЫ «КОРВЕТ 51»

*- позиция по схеме сборки

№* Код Наименование №* Код Наименование

1 123343 Винт с круглой головкой

М5х10 мм

36 123377 Диск шлифовальный со

шлифовальной бумагой

2 123344 Шайба пружинная 5 мм 37 123378 Шнур двигателя

3 123345 Крышка подшипника 38 123379 Кожух приводного ремня

4 123346 Шарикоподшипник 6201Z 39 123380 Скоба стола

5 123347 Ролик ведущий 40 123381 Блок наклона стола

6 123348 Стол шлифовальной ленты 41 123382 Планка транспортира

7 123349 Тяга 42 123383 Винт зажимной

8 123350 Пружина отжимная 44 См.

раздел

11

Лента шлифовальная

9 123351 Пружина регулировочная 45 123384 Шнур питания

10 123352 Плита 46 123385 Стол рабочий

11 123353 Ручка 47 123386 Транспортир

12 123354 Винт регулировочный 48 123387 Крышка подшипника

13 123355 Болт М6х20 мм 49 123388 Вал ведущего ролика

14 123356 Ролик ведомый 50 123389 Шайба 8 мм

15 123357 Винт с круглой головкой

М6х12 мм

51 123390 Вал ведомого ролика

16 123358 Плита 52 123391 Шарикоподшипник 6201Z

17 123359 Упор задний 53 123392 Стопорное кольцо

18 123360 Болт 54 123393 Шайба пружинная 10 мм

19 123361 Болт с квадратным подголовком 55 123394 Болт М10х12 мм

20 123362 Гайка 56 123395 Стрелка

21 123363 Шкив приводной 57 123396 Винт с круглой головкой

М5х6 мм

22 123364 Болт М12х22 мм 58 123397 Стрелка

23 123365 Электродвигатель 59 123398 Винт с круглой головкой

М8х8 мм

24 123366 Болт М6х12 мм 60 Шильдик

25 123367 Шайба 6 мм 61 Шильдик

26 123368 Гайка М6 мм 62 Шильдик двигателя

27 123369 Станина 63 123399 Фиксатор

28 123370 Магнитный пускатель 64 123400 Втулка шнура

29 123371 Винт с круглой головкой

М5х12 мм

65 123401 Винт М12х1,5х10 мм

30 123372 Корпус 66 123402 Винт с круглой головкой

М5х20 мм

31 123373 Блок установочный 67 123403 Гайка 12 мм

32 123374 Шкив электродвигателя 68 123404 Рукоятка

33 123375 Ремень клиновой 69 123405 Болт М8х10 мм

34 123376 Болт М8х12 мм 70 123406 Шайба пружинная 8 мм

mcgrp.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
