Корвет-71 Станок токарный по дереву. Паспорт, схемы, описание, характеристики

Поставщиком токарного станка по дереву Корвет-71 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель – компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Корвет-71 Станок токарный по дереву настольный. Назначение, область применения

Токарный станок для работ по дереву с регулируемой скоростью модели “Корвет 71” предназначена для токарной обработки заготовок из древесины максимальной длиной 455мм и максимальным диаметром 250 мм. Не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов. Машина не рассчитана на работу при непрерывном производстве.

Токарный станок по дереву Корвет-71 предназначен для изготовления малогабаритных деталей из древесины, для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных работ:

  • точение цилиндрических и профильных тел вращения
  • торцевание, закругление и отрезание заготовок под различными углами
  • внутреннее точение по заданному профилю и сверление
  • профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

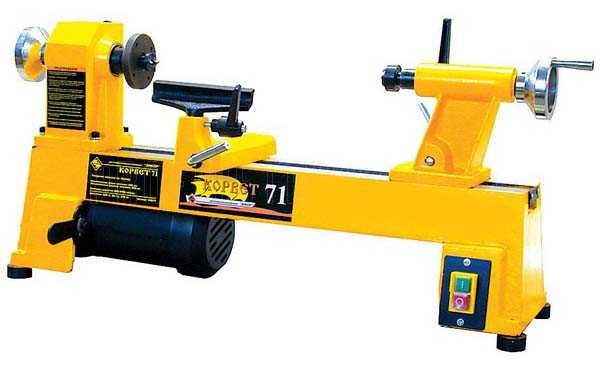

Корвет-71 Общий вид токарного деревообрабатывающего станка

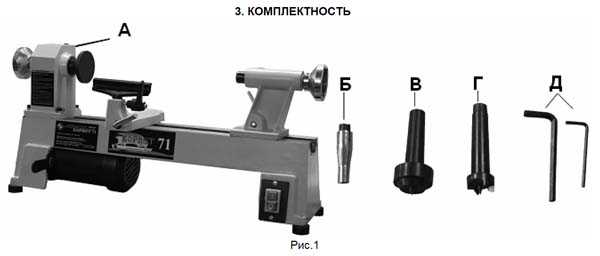

Комплект поставки токарного станка Корвет-71

Перечень комплекта поставки токарного станка Корвет-71

  • А. Станок токарный в сборе
  • Б. Ручка маховика задней бабки
  • В. Центр задней бабки
  • Г. Центр передней бабки с зубцами
  • Д. Ключи шестигранные 3 и 5 мм
  • Руководство по эксплуатации
  • Упаковка

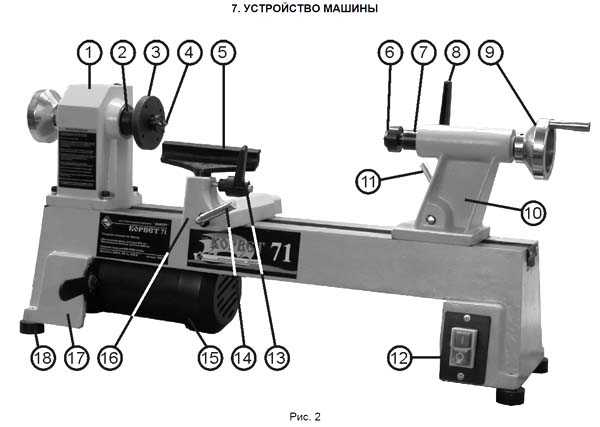

Состав токарного станка Корвет-71

Станок состоит из следующих сборочных единиц и деталей:

  1. Передняя бабка
  2. Шпиндель передней бабки
  3. Планшайба
  4. Центр шпинделя передней бабки с зубцами
  5. Резцедержатель
  6. Центр задней бабки
  7. Пиноль задней бабки
  8. Ручка фиксации пиноли задней бабки
  9. Маховик для осевого перемещения пиноли
  10. Задняя бабка
  11. Ручка фиксации задней бабки
  12. Выключатель (ВКЛ-ВЫКЛ) магнитного пускателя
  13. Ручка фиксации резцедержателя
  14. Ручка фиксации опоры резцедержателя
  15. Электродвигатель
  16. Опора резцедержателя
  17. Станина станка
  18. Подушка

Принцип работы токарного станка Корвет-71

Включение токарного станка Корвет-71

Для включения токарной машины нажмите зеленую кнопку выключателя магнитного пускателя (12).

Для выключения машины нажмите красную кнопку выключателя магнитного пускателя (12).

Никогда не оставляйте машину без присмотра до ее полной остановки.

Регулировка частоты вращения шпинделя передней бабки

В соответствии с требованиями к заготовке можно легко регулировать скорости шпинделя машины. Перемещая приводной ремень можно задать скорости 760, 1100, 1600, 2200 и 3150 об/мин.

Откройте заднюю крышку (20) передней бабки (19). Ослабьте болт с круглой головкой (33), сместите плиту электродвигателя (31) и затем измените скорость, переместив приводной ремень (26) в нужную позицию (См.диаграмму скоростей).

По окончанию регулировки закрепите болт с круглой головкой (33) плиты двигателя (31), установите заднюю крышку (20) передней бабки (19) и затяните винты с полукруглыми головками (21).

Задняя бабка

Переместите заднюю бабку (10) путем ослабления фиксирующей ручки задней бабки (11) и переместите заднюю бабку в желаемую позицию на станине. Затяните фиксирующую ручку (11).

Пиноль может выходить на 60 мм из кожуха задней бабки.

Можно переместить пиноль задней бабки (7) путем ослабления ручки фиксации пиноли задней бабки (8) и последующего поворота маховика (9). Затяните ручки (8) и (11) перед началом работы машины.

Резцедержатель

Для перемещения опоры резцедержателя (16) ослабьте фиксирующую ручку опоры резцедержателя (14) и переместите опору резцедержателя вправо или влево и назад или вперед. Затяните фиксирующую ручку опоры резцедержателя (14) после того, как резцедержатель установлен в нужное положение.

Затяните фиксирующие ручки (13, 14) и убедитесь, что существует достаточный зазор между рабочей деталью и узлом резцедержателя перед включением машины.

ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО РЕЗЦЕДЕРЖАТЕЛЬ ОТРЕГУЛИРОВАН ТАК, ЧТО ОН НАХОДИТСЯ КАК МОЖНО БЛИЖЕ К ОБРАБАТЫВАЕМОЙ ДЕТАЛИ. ПОВОРАЧИВАЙТЕ ОБРАБАТЫВАЕМУЮ ДЕТАЛЬ РУКОЙ ДЛЯ КОНТРОЛЯ ЗАЗОРА ПЕРЕД ВКЛЮЧЕНИЕМ МАШИНЫ.

Подготовка заготовки

Если вы никогда не занимались обработкой древесины на токарной машине, рекомендуем вам попрактиковаться, используя разные инструменты. Начинайте с небольшой обточки.

Возьмите заготовку из древесины (брусок) размером 50х50х250мм.

Начертите диагональные линии на обоих торцах, чтобы определить центры (Рис.3).

На одном торце сделайте насечку пилой на глубину приблизительно 1,5 мм на каждой диагональной линии. Это для зубчатого центра.

На другом торце используется центр задней бабки. Определите точку центра задней бабки на заготовке в месте пересечения диагональных линий.

Введите центр задней бабки в заготовку, слегка ударив по торцу центра задней бабки киянкой или пластиковым молотком (Рис.4).

Вытащите центр задней бабки и введите зубчатый центр передней бабки в другой торец заготовки. Убедитесь, что зубцы попали в насечки, сделанные пилой. Вытащите зубчатый центр.

Убедитесь, что центры и отверстия в шпинделе и пиноли задней бабки чистые.

Вставьте зубчатый центр в переднюю бабку и центр задней бабки в заднюю бабку. Слегка постучите по ним пластиковым молотком. Не включайте машину.

Капните каплю масла или воска на заготовку, где она контактирует с центром задней бабки. Это смазывает заготовку во время обработки.

Установите заготовку между центрами и зафиксируйте заднюю бабку.

Переместите центр задней бабки в заготовку, поворачивая ручной маховик.

Убедитесь, что центр задней бабки и зубчатый центр передней бабки «сели» в заготовку в отверстия, сделанные ранее. Поверните заготовку вручную, поворачивая маховик.

Отрегулируйте резцедержатель приблизительно на 3 мм от углов заготовки и на 3 мм над линией центров (Рис. 5).

Заблокируйте опору резцедержателя и резцедержатель.

Поверните заготовку рукой, чтобы убедиться, что углы не ударяются о резцедержатель.

Скорость обработки данной заготовки должна быть около 1100 об/мин для «грубой обработки».

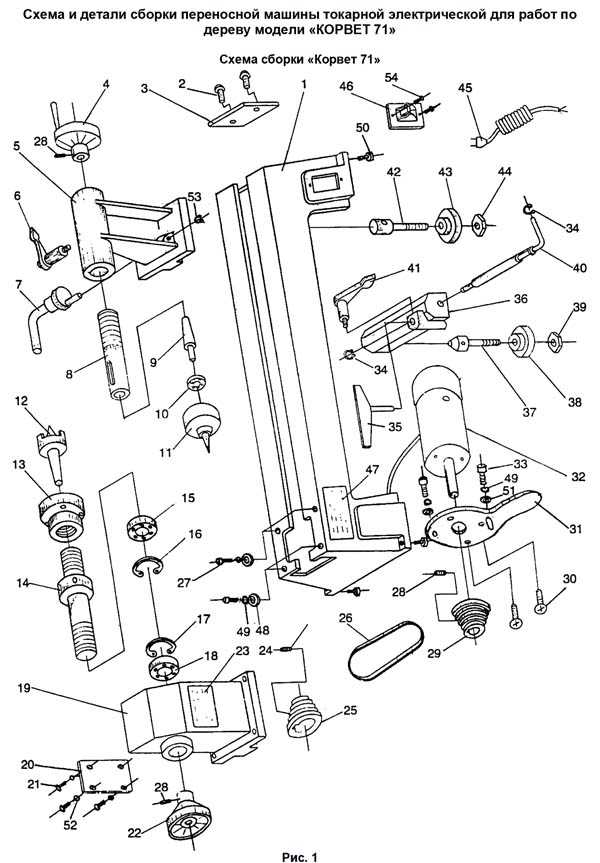

Корвет-71 станок токарный. Схема и детали сборки

Корвет-71 станок токарный. Схема и детали сборки. Смотреть в увеличенном масштабе

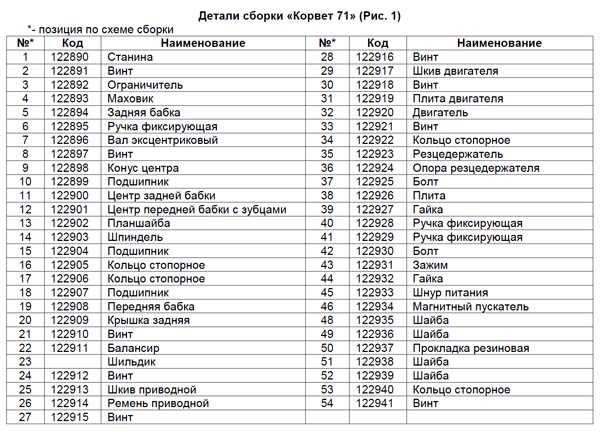

Детали сборки станка токарного Корвет-71 для работ по дереву

Технические характеристики токарного станка Корвет-71

Наименование параметраКорвет-71
Основные параметры станка
Максимальный диаметр обрабатываемой заготовки, мм250
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм420
Число скоростей вращения шпинделя, об/мин5
Частота вращения шпинделя, об/мин760; 1100; 1600; 2200; 3150
Конус шпинделяМорзе МТ2
Конус задней бабкиМорзе МТ2
Электрооборудование станка
Род тока питающей сети220В 50Гц
Количество электродвигателей на станке, шт1
Электродвигатель – номинальная мощность, кВт0,37
Тип электродвигателяасинхронный
Тип передачиремённая
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм
Масса станка, кг38

Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков

stanki-katalog.ru

Токарный станок “Корвет-71” 10271/90710 Энкор

  • Корвет71 применяется для изготовления изделий из дерева путем точения, шлифования, полирования заготовок.
  • Станок оснащен асинхронным двигателем мощностью 370 Вт.
  • Ременной привод станка обеспечивает его защиту от перегрузок, понижает шум, а магнитный пускатель не допускает самопроизвольного запуска станка.
  • Межцентровое расстояние станка составляет 420 мм, при изготовлении изделий большого диаметра в станке применяется планшайба.
  • Для изменения скорости вращения предусмотрена перестановка ремня на установленных ступенчатых шкивах, всего в станке предусмотрены 5 скоростей.
  • Резцедержатель станка регулируемый.

ХАРАКТЕРИСТИКИ

  • Номинальная потребляемая мощность двигателя, Вт370
  • Номинальное напряжение питания, В/Гц220/50
  • Тип электродвигателя асинхронный
  • Передача ременная
  • Частота вращения шпинделя на холостом ходу, об/мин760;1100;1600;2200;3150
  • Число скоростей 5
  • Конус шпинделя, Морзе МТ2
  • Конус задней бабки, Морзе МТ2
  • Расстояние между центрами, мм 420
  • Максимальный диаметр обработки над станиной, мм 250
  • Поворот передней бабки нет
  • Масса нетто/брутто, кг38/41
  • Размер упаковки (ДхШхВ), мм830Х300Х430

КОМПЛЕКТАЦИЯ

  • Ручка маховика;
  • Центр задней бабки;
  • Центр передней бабки с зубцами;
  • Ключи шестигранные 3 и 5 мм;
  • Упаковка;
  • Инструкция.

Технические характеристики:

  • Номинальная потребляемая мощность двигателя: 370 Вт
  • Номинальное напряжение питания: 220/50 В/Гц
  • Тип электродвигателя: асинхронный
  • Передача: ременная
  • Частота вращения шпинделя на холостом ходу: 760;1100;1600;2200;3150 об/мин
  • Число скоростей: 5
  • Конус шпинделя: МТ2 Морзе
  • Конус задней бабки: МТ2 Морзе
  • Расстояние между центрами: 420 мм
  • Максимальный диаметр обработки над станиной: 250 мм
  • Поворот передней бабки: нет
  • Масса нетто/брутто: 38/41 кг
  • Размер упаковки (ДхШхВ): 830Х300Х430 мм

mplus.tomsk.ru

Станок токарный по дереву Корвет-71

Токарный станок Энкор Корвет-71 – это небольшой и удобный станок для обработки заготовок из дерева любой породы. На нем можно не только протачивать детали, но и шлифовать или полировать поверхности заготовок. Частота вращения шпинделя регулируется ступенчато, перестановкой ремня. Ременная передача предохраняет двигатель от перегрузок, а также снижает уровень шума.

Удобство в работе
Выдвигающаяся пиноль задней бабки токарного станка Энкор Корвет-71 для более надежной фиксации заготовки в центрах.

Функциональность
Суппорт имеет возможность поворачиваться, что позволяет выполнять более сложную обработку.

Устойчивость
Специальные ножки станка делают его устойчивым и гасят колебания.

  • Скорость вращения шпинделя регулируется (760/1100/1600/2200/3150 об/мин) для выполнения работ разной сложности
  • Ременная передача обеспечивает плавное вращение шпинделя и бесшумную работу
  • Планшайба позволяет обрабатывать широкие заготовки небольшой длины
  • Выдвигающаяся пиноль задней бабки надежно фиксирует заготовки длиной до 420 мм
  • Магнитный пускатель защищает станок от самопроизвольного запуска после внезапного отключения электричества
  • Положение резцедержателя регулируется для обработки под различными углами

Купить токарный станок по дереву ЭНКОР Корвет-71 и оформить его доставку можно прямо сейчас в нашем интернет-магазине.

handy-tool.ru

Токарный станок по дереву Корвет-71


Настольный токарный станок Корвет-71 предназначен для обработки заготовок из различных пород дерева методом точения, шлифования, полирования

Особенности оборудования

  • Комплектуется асинхронным двигателем.
  • Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания.
  • Ременная передача предохраняет двигатель от перегрузок.
  • Ступенчатая регулировка скорости вращения шпинделя методом перестановки ремня.
  • Для обработки заготовок относительно большого диаметра и малой длины станок комплектуется планшайбой.
  • Регулируемый резцедержатель.
















Технические характеристики токарного станка по дереву Корвет-71
ХарактеристикаЗначение
Номинальная потребляемая мощность двигателя, Вт370
Номинальное напряжение питания, В/Гц220/50
Тип электродвигателяасинхронный
Передачаременная
Частота вращения шпинделя на холостом ходу, об/мин760;1100;1600;2200;3150
Число скоростей5
Конус шпинделя, МорзеМТ2
Конус задней бабки, МорзеМТ2
Расстояние между центрами, мм420
Максимальный диаметр обработки над станиной, мм250
Поворот передней бабкинет
Масса Корвет-71 нетто/брутто, кг38/41
Размер упаковки (ДхШхВ), мм830х300х430

rustan.ru

Энкор Корвет-71 цена, характеристики, отзывы

  • -Тип: токарный
  • -Потребляемая мощность: 370 Вт
  • -Напряжение: 220 В
  • -Макс. число оборотов х.х.: 3 150 об/мин
  • -Количество скоростей: 5
  • -Регулировка угла наклона: Нет
  • -Точение: Есть
  • -Рейсмусование: Нет
  • -Шлифование: Нет
  • -Фрезерование: Нет

Где купить

Здесь вы можете посмотреть видео обзор Энкор Корвет-71. Узнать характеристики, прочитать отзывы о Энкор Корвет-71.

Магазины, в которых можно купить этот товар и его аналоги

Характеристики

* Точные характеристики уточняйте у продавца.

Основные характеристики

Типтокарный
Потребляемая мощность370 Вт
Напряжение220 В
Макс. число оборотов х.х.3 150 об/мин
Количество скоростей5
Регулировка угла наклонаНет

Выполняемые работы

ТочениеЕсть
РейсмусованиеНет
ШлифованиеНет
ФрезерованиеНет
СтроганиеНет
СверлениеНет
ПилениеНет
ФугованиеНет

Точение

Расстояние между центрами420 мм
Макс. диаметр точения250 мм

Габариты

Длина83 см
Высота43 см
Вес41 кг
Ширина30 см
