Энкор Корвет-432 20432 Инструкция по эксплуатации онлайн [4/8]

2

1. ОБЩИЕ УКАЗАНИЯ

1.1. Отрезная дисковая машина модели "КОРВЕТ 432" (далее отрезная машина, дисковая машина) предназначена для

резки в размер всех видов металла и их сплавов различного профиля абразивным отрезным диском.

1.2. Отрезная машина предназначена для работы от однофазной сети переменного тока напряжением 220 В частотой 50

Гц.

1.3. Машина предназначена для эксплуатации в

следующих условиях:

- температура окружающей среды от 1 до 35 °С;

- относительная влажность воздуха до 80 % при температуре 25 °С.

1.4. Если отрезная машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения,

машину не распаковывать и не включать в течение 8 часов. Отрезная машина должна прогреться до температуры

окружающего воздуха

. В противном случае она может выйти из строя при включении.

1.5. Приобретая дисковую машину, проверьте ее работоспособность, комплектность, наличие гарантийных талонов в

руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период гарантийного срока,

при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа продавца.

1.6.

После продажи дисковой машины претензии по её некомплектности не принимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры отрезной машины приведены в табл. 1 и табл. 2:

Таблица 1

Наименование параметра Значение параметра

Номинальное напряжение питания, В 220 ± 22

Частота сети, Гц 50

Род тока переменный,

однофазный

Тип двигателя асинхронный

Система привода 2 ремня

Частота вращения, на холостом ходу, мин-

1

3600

Номинальная потребляемая мощность, Вт 2200

Размеры отрезного диска:

- наружный диаметр отрезного диска, мм

- внутренний диаметр (посадка)отрезного диска, мм

- минимальный рабочий диаметр отрезного диска, мм

400

32

200

Угол резания, град 45 -90

Масса, кг 75

Наибольший размер разрезаемого материала с применением отрезного диска наружным диаметром 400 мм

Таблица 2

Вид заготовки Значение параметра

Максимальный диаметр круга, мм 50

Максимальный диаметр трубы, мм 135

Уголок, мм 100 х 10

2.2. По электробезопасности отрезная дисковая машина модели "КОРВЕТ 432" соответствует I классу защиты от

поражения электрическим током.

В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право

вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет прилагаться

отдельным листом к «Руководству».

3. РАСПАКОВКА

3.1. Открыть коробку и извлечь

отрезную машину и все комплектующие детали из коробки.

3.2. Проверить комплектность.

11

ДЕТАЛИ СБОРКИ ОТРЕЗНОГО СТАНКА «КОРВЕТ 432»

*- позиция по схеме сборки

№* Код НАИМЕНОВАНИЕ №* Код НАИМЕНОВАНИЕ

1

201739

Станина 29

201767

Болт M12×30

2

201740

Гайка M10 30

201768

Гайка M12

3

201741

Ось резьбовая 31

201769

Плита двигателя

4

201742

Ролик 32

201770

Болт M6×16

5

201743

Шпилька 3.2×16 33

201771

Крышка подшипника

6

201744

Болт M8×16 34

Шильдик

7

201745

Маховик 35

Винт М2.5×5

8

201746

Винт ходовой 36

201774

Переключатель

9

201747

Гайка 37

201775

Рукоятка

10

201748

Болт M10×30 38

201776

Ручка Ф22×485

11

201749

Кожух винта 39

201777

Подшипник 206E

12

201750

Винт10×80 40

201778

Вал

13

201751

Болт M5×16 41

201779

Кожух диска

14

201752

Губки подвижные 42

201780

Фланец внутренний

15

201753

Вставка 43

25508

Диск отрезной

16

201754

Болт M10×10 44

201782

Фланец внешний

17

201755

Пылеотвод 45

201783

Крышка

18

201756

Губки фиксируемые 46

201784

Болт M8×16

19

201757

Болт M10×30 47

201785

Болт M12×20

20

201758

Пружина 48

201786

Болт M6×20

21

201759

Ось резьбовая B16×120 49

201787

Электродвигатель

22

201760

Кронштейн 50

201788

Шайба Ф10

23

201761

Болт M10×30 51

201789

Болт M10×35

24

201762

Болт M8×16 52

201790

Шкив двигателя

25

201763

Кожух ремня 53

201791

Ремень клиновой A880

26

201764

Шкив

201772

Конденсатор 250 мкФ, 250 В

27

201765

Болт M8×25

201773

Конденсатор 35 мкФ, 250 В

28

201766

Скоба

mcgrp.ru

Энкор Корвет-432 цена, характеристики, отзывы

  • -Тип: отрезная
  • -Конструкция: настольная
  • -Тип двигателя: электрический
  • -Мощность: 2 200 Вт
  • -Диаметр посадочного отверстия: 25 мм
  • -Угол наклона: 45 градусов
  • -Скорость вращения: 3 600 об/мин
  • -Диаметр диска: 400 мм
  • -Плавная регулировка скорости: Нет
  • -Работа от аккумулятора: Нет
Где купить

Здесь вы можете посмотреть видео обзор Энкор Корвет-432. Узнать характеристики, прочитать отзывы о Энкор Корвет-432.

Видео обзоры

Видео для этого товара нет, но мы нашли видео для похожих моделей:

  • Все 101
  • Обзоры 39
  • Тесты 2
  • Отзывы 1
  • Ремонт 2

Добавить видео

Характеристики

* Точные характеристики уточняйте у продавца.

Общие характеристики

Типотрезная
Конструкциянастольная
Тип двигателяэлектрический
Мощность2 200 Вт

Функции и возможности

Диаметр посадочного отверстия25 мм
Угол наклона45 градусов
Скорость вращения3 600 об/мин
Диаметр диска400 мм
Плавная регулировка скоростиНет

Аккумулятор

Работа от аккумулятораНет

Дополнительная информация

Блокировка шпинделяНет
Возможность подключения пылесосаНет
ПылесборникНет
Вес90 кг
ПодсветкаНет
АнтивибрацияНет
Электронная защита двигателяНет
Плавный пускНет
Торможение двигателяНет
Лазерный маркерНет

* Точные характеристики уточняйте у продавца.

Форум Энкор Корвет-432

Задать вопрос

naobzorah.ru

Энкор корвет-432 Инструкция по эксплуатации онлайн [7/8]

8

14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что отрезная машина отключена от

розетки.

14.1. Периодически удаляйте стружку и пыль со всех резьбовых и подвижных узлов и механизмов машины.

14.2. По окончанию работы очистите машину. Машинным маслом смажьте ходовой винт тисков, неокрашенные

поверхности рабочего стола и шарнирное соединение

машины.

15. РЕКОМЕНДУЕМЫЕ ОТРЕЗНЫЕ ДИСКИ

Отрезные диски предназначены для различных отрезных и прорезных работ по металлу

Внешний диаметр (мм) Внутренняя посадка (мм)

400 32

16. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ

16.1. Критериями предельного состояния машины считаются поломки (износ, коррозия, деформация, старение,

трещины или разрушения) узлов и деталей или их совокупность при невозможности их устранения в условиях

авторизированных сервисных центров оригинальными деталями или экономическая нецелесообразность

проведения ремонта.

Критериями предельного состояния машины являются:

- трещины металлоконструкции кожухов и основания

- глубокая коррозия машины и неисправный электродвигатель.

16.2. Отрезную машину и ее детали, вышедшие из строя и не подлежащие ремонту, необходимо сдавать в

специальные приёмные пункты по утилизации. Не выбрасывайте вышедшие их строя узлы и детали в бытовые

отходы.

17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Главным в получении оптимальных результатов при

использовании машины является правильная

регулировка.

Неисправность Возможная причина Действия по устранению

1. Нет напряжения в сети питания 1. Проверить наличие напряжения в сети

2. Неисправен выключатель 2. Проверить выключатель

3. Статор или якорь сгорели

3. Обратиться в специализированную

мастерскую для ремонта.

1. Двигатель не

запускается

4. Питание не поступает, так как

сетевой выключатель разомкнут

4. Установить предохранитель или контрольный

выключатель

1. Низкое напряжение 1. Проверить напряжение в сети

2. Перегрузка по сети 2. Проверить напряжение в сети

3. Сгорела обмотка или обрыв в

обмотке

3. Обратиться в специализированную

мастерскую для ремонта.

2. Двигатель не

развивает

полную скорость

и не работает на

полную мощность

4. Слишком длинный удлинительный

шнур

4. Заменить шнур на более короткий, убедиться,

что он отвечает требованиям п.6.2.4.

1. Двигатель перегружен 1. Опускать отрезной диск медленнее

2. Обмотки сгорели или обрыв в

обмотке

2. Обратиться в специализированную

мастерскую для ремонта

3. Двигатель

перегревается,

останавливается,

размыкает

прерыватели

предохранителей

3. Предохранители или прерыватели

имеют недостаточную мощность

3. Установить предохранители или прерыватели

соответствующей мощности

1. Диск разбалансирован (диск со

сколами)

1. Снять диск и заменить на другой

2. Отрезной диск плохо закреплён

2. Затянуть фланцевый болт после установки

диска

4. Повышенная

вибрация, люфт

отрезного диска

3. Прочие причины

3. Проверить машину в специализированной

мастерской

1. Неправильная эксплуатация 1. См. раздел "Основные операции"

7. Отрезной диск

заклинивает в

резе, подгорели

стенки реза

2. Налипание металла на отрезной диск

2. Заготовка из мягкого и вязкого материала,

данная заготовка не подлежит обработке

отрезным диском

5

- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную

работу электродвигателя. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение

220 В.

6.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках,

пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому

всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый

машиной ток.

6.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит

дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального

функционирования этой машины необходимо достаточное поперечное сечение подводящих проводов.

Приведённые в

таблице данные о длине подводящих проводов относятся к расстоянию между распределительным

щитом, к которому подсоединена машина, и вилкой штепсельного разъёма машины. При этом, не имеет значения,

осуществляется подвод электроэнергии к машине через стационарные подводящие провода, через удлинительный

кабель или через комбинацию (стационарный и удлинительный) кабелей.

Длина подводящих проводов Необходимое поперечное

сечение медных проводов

До 15м 1,5 мм2

7. УСТРОЙСТВО Рис. 2,3

Рис.2

Рис.3

1. Рабочий стол (станина)

2. Подвижные губки тисков

3. Губки тисков (фиксируемые)

4. Роликовые опоры

5. Защитный кожух

6. Конденсатор

7. Распределительная коробка

8. Электродвигатель

9. Ручка

10. Кнопка включения

11. Защитный кожух отрезного диска

12. Отрезной диск

13. Маховик

14. Стяжка

8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис.2,3)

ПРЕДУПРЕЖДЕНИЕ: Прежде всего, убедитесь в том, что машина отключена от сети

.

8.1. При транспортировке и перемещении машины ручка (9) полностью опускается, и защитный кожух (11),

используя стяжку (14), фиксируется болтовым соединением к рабочему столу (1) в нижнем положении.

Перемещение машины производится непосредственно за ручку (9) на роликовых опорах (4).

Стяжка (14) служит для фиксации машины в нижнем положении только при перемещениях. При

выполнении рабочих операций стяжка (14) полностью демонтируется.

Роликовые опоры (4) предназначены для перемещения машины по ровной поверхности.

9. СБОРКА

9.1. Монтаж машины

9.1.1. Как показано на Рис.2, установите и закрепите ручку (9) и конденсатор (6).

mcgrp.ru

Энкор корвет-432 Инструкция по эксплуатации онлайн [5/8]

10

Техническое обслуживание машины (станка), проведение регламентных работ, регулировок, указанных в

руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно

действующим расценкам сервисного центра;

- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга

платная).

Предметом гарантии не является неполная комплектация машины (станка), которая могла быть выявлена при

продаже. Претензии от третьих лиц не принимаются.

Срок гарантии продлевается на время нахождения машины (станка) в гарантийном ремонте.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной работы машины (станка), например: падение оборотов, изменение

шума, появление постороннего запаха, дыма, вибрации, стука, повышенного искрения на коллекторе –

прекратите работу и обратитесь в сервисный центр «Корвет» или гарантийную мастерскую.

При заключении договора купли-продажи машины (станка), указанного в настоящем гарантийном талоне,

покупатель был ознакомлен:

- с гарантийным сроком, сроком службы, (сроком годности или моторесурсом, если указан) на приобретаемый

товар, а также со сведениями о необходимых действиях покупателя по истечении указанных сроков и возможных

последствий в случае невыполнения таких действий, если товар по истечении указанных сроков представляет

опасность для жизни, здоровья и имущества потребителя или окружающих, или становится непригодным для

использования по назначению;

- с правилами эффективной и безопасной эксплуатации, хранения, транспортировки и утилизации приобретаемой

машины (станка), рекомендованными изготовителем.

Данные правила покупателю понятны. Покупатель обязуется ознакомить с этими правилами лиц, которые

будут непосредственно эксплуатировать приобретенную машину (станок).

При заключении договора купли-продажи покупатель ознакомлен с назначением приобретаемой машины

(станка), её техническими характеристиками, номинальными и максимальными возможностями.

При заключении договора купли-продажи машины (станка), указанного в гарантийном талоне, продавец

передал, а покупатель получил руководство по эксплуатации и заполненный гарантийный талон на приобретаемую

машину (станок) на русском языке.

Машина (станок) получена в исправном состоянии в полной комплектации, указанной в руководстве по

эксплуатации, проверена продавцом в моем присутствии и мной лично. На момент продажи видимых повреждений

не обнаружено (царапины, вмятины, трещины на корпусе и прочие внешние недостатки). Претензий по качеству,

работоспособности и комплектации машины (станка) не имею.

С условиями гарантийного обслуживания ознакомлен и согласен.

Подпись владельца:_________________________________

Сервисный центр “Корвет” тел./ факс (473) 261-96-45

E-mail: [email protected]

E-mail: [email protected]

Изготовитель: ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.

Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,

Воронеж, пл. Ленина, 8. Тел./факс: (473) 239-03-33 E-mail: [email protected]

3

5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. Общие указания по обеспечению безопасности при работе с машиной

ПРЕДУПРЕЖДЕНИЕ: не подключайте машину к сети питания до тех пор, пока внимательно не ознакомитесь с

изложенными в «Руководстве» рекомендациями и поэтапно не изучите все пункты настройки

и регулировки

машины.

5.1.1. Ознакомьтесь с вашей машиной.

5.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.

5.1.3. Выработайте в себе привычку: прежде чем включать машину убедитесь в том, что все используемые при

настройке инструменты удалены с рабочего стола.

5.1.4. Место проведения работ с машиной должно быть ограждено. Содержите

рабочее место в чистоте, не

допускайте загромождения посторонними предметами. Не допускайте использование машины в помещениях со

скользким полом, например, засыпанном опилками или натертом воском

5.1.5. Запрещается работа машины в помещениях с относительной влажностью воздуха более 80%. Позаботьтесь

о хорошем освещении рабочего места и свободе передвижения вокруг машины.

5.1.6. Дети и посторонние лица должны

находиться на безопасном расстоянии от рабочего места. Запирайте

рабочее помещение на замок. Машина не предназначена для использования людьми (включая детей), у которых

есть физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно использования

машины лицом,

отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с целью

недопущения их игр с машиной.

5.1.7. Не перегружайте машину. Ваша работа будет выполнена лучше и закончится быстрее, если вы будете

выполнять её так, чтобы машина не перегружалась. Нормальной нагрузкой

режима резания вашей машины

считается нагрузка до достижения номинальной потребляемой мощности (или номинального тока) в силовой

цепи электродвигателя (см. раздел.2). Не допускается

работа на максимальных возможностях вашей машины.

5.1.8. Используйте только соответствующие отрезные диски.

5.1.9. Одевайтесь правильно. При работе с машиной не надевайте излишне свободную одежду, перчатки, галстуки,

украшения, убирайте назад длинные волосы. Они могут попасть в подвижные детали машины. Работайте в

нескользящей обуви.

5.1.10. Всегда работайте в защитных очках: обычные очки таковыми не

являются, поскольку не противостоят

ударам; работайте с применением наушников для уменьшения воздействия шума. При длительной работе

рекомендуется использовать виброзащитные рукавицы.

5.1.11. При отсутствии на рабочем месте эффективных систем пылеудаления рекомендуется использовать

индивидуальные средства защиты дыхательных путей (респиратор), поскольку абразивная и металлическая пыль

может вызывать аллергические осложнения.

5.1.12. Надёжно закрепляйте заготовку. Для

закрепления заготовки используйте тиски.

5.1.13. Контролируйте исправность деталей машины, правильность регулировки подвижных деталей, соединений

подвижных деталей, правильность установок под планируемые операции. Любая неисправная деталь должна

немедленно ремонтироваться или заменяться.

5.1.14. Содержите машину в чистоте, в исправном состоянии, правильно её обслуживайте.

5.1.15. Перед началом любых работ по настройке или техническому обслуживанию отсоедините вилку

шнура

питания машины от розетки электросети.

5.1.16. Используйте только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к

комплектующим деталям, узлам и механизмам. Применение несоответствующих комплектующих может стать

причиной несчастного случая.

5.1.17. Не оставляйте машину без присмотра. Прежде чем покинуть рабочее место, выключите машину, дождитесь

полной остановки отрезного диска и отключите вилку шнура питания от

розетки электросети.

5.2. Дополнительные указания по обеспечению безопасности

ОСТОРОЖНО: Начинайте работу с этой машиной только после того, как полностью соберёте и проверите

её в соответствие с указаниями данного руководства по эксплуатации.

5.2.1. Перед первым включением машины обратите внимание на:

- правильность сборки и надежность установки;

- исправность защитного кожуха отрезного диска.

ВНИМАНИЕ! Прочтите надписи с предупреждающими указаниями на наклейках, расположенных на

машине. Держите руки вне области отрезного диска. Никогда не отрезайте заготовку, удерживая её руками

без фиксации в тисках. Для исключения возможности поражения электрическим током не подвергайте

машину воздействию повышенной влажности.

5.2.2. Перед работой проверьте отрезной диск на наличие на нем трещин

или повреждений. Отрезной диск с

трещинами или другими повреждениями следует немедленно заменить.

5.2.3. Не используйте машину вблизи легковоспламеняющихся жидкостей или газов.

5.2.4. Используйте фланцы, предназначенные только для этой машины.

5.2.5. Будьте осторожны, не повредите вал, фланцы (прежде всего, их монтажные поверхности), болты.

Повреждение этих деталей может привести к разрушению отрезного диска.

mcgrp.ru

Энкор Корвет-432 20432 Инструкция по эксплуатации онлайн [8/8]

6

7. УСТРОЙСТВО Рис. 2,3

1. Рабочий стол (станина)

2. Подвижные губки тисков

3. Губки тисков (фиксируемые)

4. Роликовые опоры

5. Защитный кожух

6. Конденсатор

7. Магнитный пускатель

8. Электродвигатель

9. Ручка

10. Кнопка включения

11. Защитный кожух отрезного диска

12. Отрезной диск

13. Маховик

14. Стяжка

Рис.2

Рис.3

8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис.2,3)

ПРЕДУПРЕЖДЕНИЕ: Прежде всего, убедитесь в том, что отрезная машина отключена от сети.

8.1. При транспортировке и перемещении отрезной машины ручка (9) полностью опускается и защитный кожух (11)

используя стяжку (14) фиксируется болтовым соединением к рабочему столу (1) в нижнем положении. Перемещение

отрезной машины производится, непосредственно за ручку (9), на роликовых опорах (4).

Стяжка (14) служит для фиксации отрезной машины в нижнем положении только при перемещениях, при

выполнении рабочих операций стяжка (14) полностью демонтируется.

Роликовые опоры (4) предназначены для перемещения отрезной машины по ровной поверхности.

9. СБОРКА

9.1. Монтаж отрезной машины

9.1.1. Как показано на Рис.2 установить и закрепить ручку (9) и конденсатор (6).

9.2. Установка отрезной машины

9.2.1. Установить отрезную машину на ровной и устойчивой поверхности рассчитанной на вес отрезной машины с учётом

обрабатываемой заготовки. Демонтировать роликовые опоры (4) или крепится анкерным соединением через специальные

отверстия в станине (1) Рис 2.

10. РЕГУЛИРОВКА

Отрезная машина точно отрегулирована на заводе - изготовителе, но при транспортировке точность установок

регулировочных винтов может нарушиться.

ВНИМАНИЕ: Перед регулировкой узлов и механизмов извлечь вилку шнура электропитания отрезной машины из

питающей розетки.

7

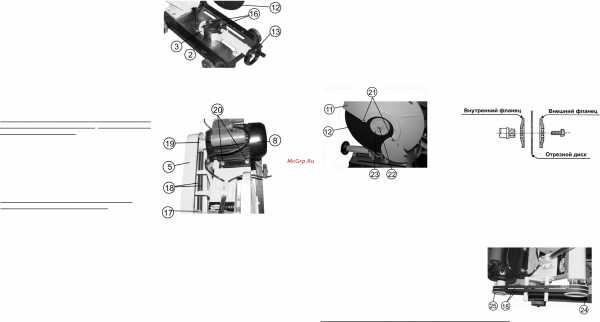

10.1. Регулировка угла резания Рис. (4)

10.1.1. Отключить отрезную машину (извлечь вилку шнура

из питающей розетки), ослабить установочные болты (16).

10.1.2. Опустить ручку (9) Рис.2, используя угольник,

смещая губки тисков (3), установить, между плоскостью

губок тисков (3) и отрезным диском (12), угол 90

0

.

10.1.3. Закрепить губки тисков (3) , установить заготовку,

маховиком (13) поджать заготовку так чтобы губки тисков

(2 и3) плотно прилегали к поверхности заготовки, затянуть

установочные болты (16), надёжно закрепить заготовку в

губках тисков см. раздел11.

10.1.4. Сделать пробное резание, произвести

инструментальное измерение результата, при

необходимости повторить регулировку п.п. 10.1.1.-10.1.3.

10.1.5. Регулировка угла резания отличающаяся от угла 90

0

производится аналогичным образом с той лишь разницей,

что вместо угольника используется угломер, образец или

шаблон.

Рис.4

10.2. Регулировка натяжения ремней привода Рис.5

10.2.1. Для регулировки натяжения ремней привода

необходимо ослабить фиксацию двух гаек (20) установки

электродвигателя (8), болтом (15) переместить

электродвигатель (8) в сторону натяжения ремней привода

(18). Положение болта (15) зафиксировать контргайкой,

двумя гайками (20) зафиксировать положение

электродвигателя (8).

10.2.2. Чрезмерное натяжение ремней передачи (18) может

привести к их преждевременному износу, а недостаточное

натяжение к

проскальзыванию на шкивах (17 и 19).

Рис.5

11. ОСНОВНЫЕ ОПЕРАЦИИ

В интересах Вашей безопасности всегда держите защитный кожух (11) в исправном состоянии. При любой неисправности

защитного кожуха (11) следует немедленно его заменить.

11.1. С помощью этой отрезной машины можно произвести разрез заготовки под углом от 45° до 90° градусов, для чего

необходимо выполнить пункт 10.1.

11.2. Установить и, вращая до определённого усилия маховик (13), надёжно закрепить заготовку. При использовании длинных

заготовок обеспечить надёжную фиксированную опору по всей длине заготовки.

11.3. Во избежание травм и поломки отрезного диска (отрезной

машины) на финишной стадии резания обеспечить надёжное

фиксированное положение, не зажатой части заготовки в тисках отрезной машины.

11.4. При работе с заготовками не прямоугольного профиля используйте бруски, вставки и накладки для надёжного

закрепления заготовки в губках тисков (2 и 3) и исключения деформации профиля заготовки.

ВНИМАНИЕ: Перед включением вилки шнура питания отрезной машины

в розетку, всегда нужно удостовериться, что

кнопка включения (10) правильно действует и возвращается в позицию «Выкл.» при её отпускании.

11.5. Перед нажатием на кнопку включения (10) убедитесь, что отрезному диску (12) ничего не мешает и отрезной диск (12)

имеет свободное вращение. Включение вращения отрезного диска (12) производится нажатием и последующим удержанием

кнопки включения (10) расположенной на ручке (9). Во время вращения отрезного диска (12) оператор не должен находиться в

плоскости его вращения.

ВНИМАНИЕ: Крепко удерживайте

ручку отрезной машины. Помните, что в момент включения и остановки (под

воздействием изменения центробежной силы отрезного диска) отрезная машина может перемещаться.

mcgrp.ru

Энкор Корвет-432 20432 Инструкция по эксплуатации онлайн [6/8]

4

5.1.16. Используйте только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к комплектующим

деталям, узлам и механизмам. Применение несоответствующих комплектующих может стать причиной несчастного случая.

5.1.17. Не оставляйте отрезную машину без присмотра. Прежде чем покинуть рабочее место, выключите машину,

дождитесь полной остановки отрезного диска и извлеките вилку шнура питания из розетки электросети.

5.2. Дополнительные

указания по обеспечению безопасности

ОСТОРОЖНО: Начинайте работу с этой отрезной машиной только после того, как вы полностью соберёте и

проверите её в соответствие с указаниями данного руководства по эксплуатации.

5.2.1. Перед первым включением отрезной машины обратите внимание на:

⎯ правильность сборки и надежность установки;

⎯ исправность защитного кожуха пильного диска.

ВНИМАНИЕ

! Прочтите надписи с предупреждающими указаниями на наклейках, расположенных на отрезной

машине. Держите руки вне области отрезного диска. Никогда не отрезайте заготовку, удерживая её руками без

фиксации в тисках. Для исключения возможности удара электрическим током не подвергайте отрезную машину

воздействию повышенной влажности.

5.2.2. Перед работой проверьте отрезной диск, нет ли на нем

трещин или повреждений. Отрезной диск с трещинами или

другими повреждениями следует немедленно заменить.

5.2.3. Не использовать отрезную машину вблизи легковоспламеняющихся жидкостей или газов.

5.2.4. Использовать только фланцы, которые предназначены для этой отрезной машины.

5.2.5. Будьте осторожны, не повредите вал, фланцы (прежде всего их монтажные поверхности), болты. Повреждение этих

деталей может привести к

разрушению отрезного диска.

5.2.6. Убедитесь в том, что поворотное устройство тисков надёжно зафиксировано и не перемещается во время работы..

5.2.7. Перед началом работы уберите с поверхности стола опилки, лишние заготовки, обрезки и т.д.

5.2.8. Проверьте и убедитесь в отсутствии других инородных тел в заготовке.

5.2.9. Перед включением убедитесь, что движению отрезного

диска ничего не мешает и отрезной диск имеет свободное

вращение.

5.2.10. Обратите внимание на то, чтобы отрезной диск не касался основания в нижнем положении.

5.2.11. Крепко удерживайте ручку отрезной машины. Помните, что в момент включения и остановки (под воздействием

изменения центробежной силы) отрезная машина может самопроизвольно перемещаться.

5.2.12. Не отрезайте одновременно несколько

заготовок.

5.2.13. Особенно внимательными будьте при отрезании больших, очень маленьких или неудобных заготовок. Используйте

дополнительные опорные поверхности (удлинители стола) при отрезании длинных заготовок, т. к. отрезанная часть

заготовки по завершении отрезания может опрокинуться с рабочего стола.

При отрезании профилированных заготовок следите за тем, чтобы заготовка не могла сдвинуться и заклинить отрезной

диск.

5.2.14. Не прикасайтесь к отрезному диску во время его работы.

5.2.15. Перед включением убедитесь, что отрезной диск не касается поверхности заготовки.

5.2.16. Перед отрезанием заготовки, включите отрезную машину, и на холостом ходу проверьте, нет ли биения отрезного

диска. Причиной этого может быть неправильный монтаж или плохая балансировка отрезного диска.

5.2.17. Перед началом

выполнения работы подождите, пока отрезной диск не достиг максимальной скорости вращения.

5.2.18. Если Вам что-то показалось ненормальным в работе отрезной машины, немедленно прекратите её эксплуатацию.

5.2.19. Перед работой по обслуживанию или настройке всегда извлекайте вилку электропровода отрезной машины из

розетки электропитания и ждите полной остановки отрезного диска.

5.2.20. Всегда будьте внимательны

, особенно при выполнении повторяющихся монотонных операций. Не успокаивайтесь

ошибочным чувством безопасности.

5.2.21. Не применяйте диски без знака соответствия требованиям Стандарта, никогда не устанавливайте абразивные

круги или иные, несоответствующие назначению отрезной машины и съемные рабочие инструменты, это может стать

причиной тяжелой травмы.

5.2.22. Используйте отрезные диски, предназначенные для данной заготовки.

5.2.23.

При резании заготовки необходимо помнить о максимальных возможностях отрезной дисковой машины (см.

табл.2).

5.2.24. Не допускайте неправильной эксплуатации электропровода. Не тяните за электропровод при отсоединении вилки от

розетки. Оберегайте электропровод от нагревания, попадания на него масла или воды и от повреждения об острые кромки.

5.2.25. Пыль, образующаяся от некоторых материалов, может быть

опасной для здоровья. Всегда работайте в хорошо

вентилируемом помещении с использованием соответствующих средств защиты и удаления пыли. Используйте

пылесборники там, где возможно.

5.2.26. Избегайте неудобных положений рук, т. к. при внезапном соскальзывании одна или обе руки могут оказаться рядом

с отрезным диском.

При работе необходимо следить за тем, чтобы обороты отрезного

диска не падали более чем на 15-20%, чтобы двигатель не

перегружался и отрезной диск в разрезе "не заедал".

9

13. ЗАМЕНА РЕМНЕЙ ПРИВОДА (Рис.8)

13.1. Демонтировать защитный кожух (5) Рис.2.

13.2. Максимально ослабить натяжение ремней привода (18)

см.п.10.2.

13.3. На шкивах (24 и 25) заменить ремни привода (18).

13.4. Произвести регулировку натяжения ремней см.п

. 10.2.

13.5. Установить и закрепить защитный кожух (5) Рис.2.

13.6. После замены ремней привода (18) на новые периодически

производить контроль натяжения, т.к. новые ремни привода (18)

некоторое время естественно растягиваются.

Рис.8

`

14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что отрезная машина отключена из

розетки.

11.1. Периодически удаляйте опилки со всех резьбовых и подвижных узлов и механизмов машины.

11.2. По окончанию работы очистить отрезную машину. Машинным маслом смазать ходовой винт тисков, и неокрашенные

поверхности рабочего стола и шарнирное соединение отрезной машины.

15. РЕКОМЕНДУЕМЫЕ ОТРЕЗНЫЕ ДИСКИ

Отрезные диски предназначены для различных отрезных и прорезных работ по металлу

Код Внешний

диаметр (мм)

Внутренняя

посадка (мм)

8518 355 25,4

16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Отрезная дисковая машина модели «КОРВЕТ 432» соответствует требованиям ТУ-4833-012-44744687-2004, ГОСТ Р МЭК

1029-1, ГОСТ 14254, ГОСТ Р 51318.14.2-99 обеспечивающим безопасность жизни, здоровья потребителей и охрану

окружающей среды, и признана годной к эксплуатации.

Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп

подпись

Дата продажи “___”_____________ 200 г. __________________

подпись продавца штамп магазина

17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу электрических машин модели «Корвет» при соблюдении условий хранения,

правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.

Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации электрической

машины

в период гарантийного срока. В случае нарушения работоспособности электрической машины в течение гарантийного срока

владелец имеет право на ее бесплатный ремонт.

В гарантийный ремонт принимается машина при обязательном наличии правильно и полностью оформленного

и заполненного гарантийного талона установленного образца на представленную для ремонта машину с штампом

торговой организации и подписью покупателя.

В гарантийном ремонте может быть отказано:

1. При отсутствии гарантийного талона.

2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки, или

попытки разборки электрической машины.

3. Если неисправность электрической машины стала следствием нарушения условий хранения, попадания внутрь

посторонних предметов

, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и

приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными приспособлениями

и т.п.).

4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обоих обмоток статора).

5. При механическом повреждении сетевого шнура или штепселя.

6. При механическом повреждении корпуса и его

деталей.

mcgrp.ru

Энкор корвет-432 Инструкция по эксплуатации онлайн [8/8]

6

9.2. Установка машины

9.2.1. Установите машину на ровной и устойчивой поверхности, рассчитанной на вес машины с учётом

обрабатываемой заготовки. Демонтируйте роликовые опоры (4) и закрепите анкерными соединениями (не

комплектуется) через специальные отверстия в станине (1), Рис 2.

10. РЕГУЛИРОВКА

Машина точно отрегулирована на заводе - изготовителе, но при транспортировке точность установок

регулировочных винтов может нарушиться

.

ВНИМАНИЕ: Перед регулировкой узлов и механизмов отсоедините вилку шнура электропитания машины

от питающей розетки.

10.1. Регулировка угла резания, Рис. (4)

10.1.1. Отключите машину (отсоедините вилку шнура от

питающей розетки), ослабьте установочные болты (16).

10.1.2. Опустите ручку (9), Рис.2, используя угольник,

смещая губки тисков (3). Установите между плоскостью

губок тисков (3) и отрезным диском (12) угол 90

0.

10.1.3. Закрепите губки тисков (3) , установите заготовку,

маховиком (13), подожмите заготовку так чтобы губки

тисков (2 и 3) плотно прилегали к поверхности заготовки,

затяните установочные болты (16), надёжно закрепите

заготовку в губках тисков (см. раздел11).

Рис.4

10.1.4. Сделайте пробное резание, произведите инструментальное измерение результата. При необходимости

повторите регулировку (п.п. 10.1.1.-10.1.3).

10.1.5. Регулировка угла резания, отличающаяся от угла 90

0

, производится аналогичным образом с той лишь

разницей, что вместо угольника используется угломер, образец или шаблон.

10.2. Регулировка натяжения ремней привода, Рис.5,8

Внимание: Перед вводом в эксплуатацию проверьте

натяжение ремней привода (18) и положение шкивов

(17 и 19) в одной плоскости.

10.2.1. Для регулировки натяжения ремней привода (18)

необходимо ослабить фиксацию четырёх болтовых

соединений (20) установки электродвигателя (8).

Переместите электродвигатель (8) в сторону натяжения

ремней привода (18). Четырьмя болтовыми соединениями

(20) зафиксируйте положение электродвигателя (8).

10.2.2. Чрезмерное натяжение ремней передачи (18)

может привести к их преждевременному износу, а

недостаточное натяжение к проскальзыванию на шкивах

(17 и 19).

Помните: Новым ремням в

первые часы работы

свойственно естественное растяжение.

Рис.5

10.2.3. Перед регулировкой положения шкива (19) двигателя (8) относительно шкива (17) необходимо ослабить

фиксацию болта (26). Для проверки взаимного положения шкивов (17 и 19) используйте ровную металлическую

линейку и т.п. (не комплектуется), Рис. 8.

11. ОСНОВНЫЕ ОПЕРАЦИИ

В интересах собственной безопасности всегда держите защитный кожух (11) в исправном состоянии. При любой

неисправности защитного кожуха (11) следует немедленно его

заменить

11.1. С помощью этой машины можно произвести разрез заготовки под углом от 45° до 90°, для чего необходимо

выполнить пункт 10.1.

11.2. Установите и, вращая до определённого усилия маховик (13), надёжно закрепите заготовку. При

использовании длинных заготовок обеспечьте надёжную фиксированную опору по всей длине заготовки.

11.3. Во избежание травм и поломки отрезного диска машины на

финишной стадии резания обеспечьте надёжное

фиксированное положение не зажатой части заготовки в тисках машины.

11.4. При работе с заготовками не прямоугольного профиля используйте бруски, вставки и накладки для

надёжного закрепления заготовки в губках тисков (2 и 3) и исключения деформации профиля заготовки.

ВНИМАНИЕ: Перед включением вилки шнура питания машины в розетку всегда нужно

удостовериться, что

кнопка включения (10) правильно действует и возвращается в позицию «Выкл.» при её отпускании.

7

11.5. Перед нажатием на кнопку включения (10) убедитесь, что отрезному диску (12) ничто не мешает, и отрезной

диск (12) имеет свободное вращение. Включение вращения отрезного диска (12) производится нажатием и

последующим удержанием кнопки включения (10), расположенной на ручке (9). Во время вращения

отрезного

диска (12) оператор не должен находиться в плоскости его вращения.

ВНИМАНИЕ: Крепко удерживайте ручку машины. Помните, что в момент включения и остановки (под

воздействием изменения центробежной силы отрезного диска) машина может перемещаться.

11.6. Подача отрезного диска (12) к заготовке и подача резания производится ручным усилием оператора на ручку

(9). Избыточное давление на

ручку (9) может привести к разрушению диска (12) и стать причиной травмы.

11.7. После окончания резания, удерживая машину за ручку (9) в нижнем положении, отпустите кнопку включения

(10), дождитесь полной остановки отрезного диска (12) и переведите ручку (9) в крайнее верхнее положение.

ВНИМАНИЕ: Установку положения узлов и механизмов машины выполняйте только после отсоединения

вилки шнура электропитания машины

от питающей розетки.

12. ЗАМЕНА ОТРЕЗНОГО ДИСКА

ПРЕДУПРЕЖДЕНИЕ: Перед снятием или установкой отрезного диска, прежде всего, убедитесь в том, что

машина выключена и вилка шнура питания отсоединена от питающей розетки.

ВНИМАНИЕ: Не допускается выполнение отрезных работ на машине с отрезным диском наружным

диаметром менее 200 мм.

12.1. Снятие отрезного диска (

Рис.6 )

12.1.1. На защитном кожухе отрезного диска (11) ослабьте фиксацию двух установочных болтов (21) и, как

показано на Рис.6, освободите доступ к креплению отрезного диска (12).

12.1.2. Гаечным ключом (не комплектуется) открутите болт (22), удерживая вторым гаечным ключом (не

комплектуется) внешний фланец (23). Снимите внешний фланец (23), снимите отрезной диск (12).

Рис.6 Рис.7

12.2. Установка отрезного диска Рис.6

Перед установкой отрезного диска на машину внимательно осмотрите его. На нём не должно быть трещин,

сколов.

12.2.1. Установите отрезной диск (12) в соответствии с последовательностью, указанной на Рис.7 так, чтобы

ответная часть внешнего фланца (23) совместилась с посадочной частью.

12.2.1. Положение зафиксируйте болтом (22). Выполните пункты.12.1.1-12.1.2 в обратном порядке.

Помните, что отрезной диск достаточно хрупкий. Обращайтесь с отрезным диском крайне осторожно,

избегая ударов и падений отрезного диска.

13. ЗАМЕНА РЕМНЕЙ ПРИВОДА (Рис.8)

13.1. Демонтируйте защитный кожух (5), Рис.2.

13.2. Максимально ослабьте натяжение ремней

привода (18) (см.п.10.2).

13.3. На шкивах (24 и 25) замените ремни привода (18).

13.4. Произведите регулировку натяжения ремней

(см.п. 10.2).

13.5. Установите и

закрепите защитный кожух (5),

Рис.2.

13.6. После замены ремней привода (18) на новые

периодически производите контроль натяжения, т.к.

новые ремни привода (18) некоторое время

естественно растягиваются.

Рис.8

Своевременно заменяйте изношенные ремни, код для заказа – 25696.

mcgrp.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
