Регулятор напряжения КРН-04, корректор напряжения КН-8К2, КН-8, АРН-400 или AVR является частью системы возбуждения синхронного безщёточного генератора и предназначен для стабилизации выходного напряжения путём регулирования тока в обмотке возбуждения. Кроме регулировки напряжения, схема регулятора обеспечивает электронную защиту от перегрузки и падения частоты вращения. Регулятор подключается к основной обмотке статора и обмотке возбуждения. Напряжение питания и измеряемое напряжение корректор напряжения получает от основной обмотки статора.
Схема измерения частоты блока управления генератором постоянно отслеживает изменения частоты на выходе генератора и обеспечивает защиту при снижении частоты вращения вала ниже, заранее установленных значений, путем уменьшения выходного напряжения пропорционально частоте вращения.
В регуляторе напряжения измеряемое напряжение сравнивается с заданным (опорным) напряжением.
|
Наименование |
Тип генератора |
|

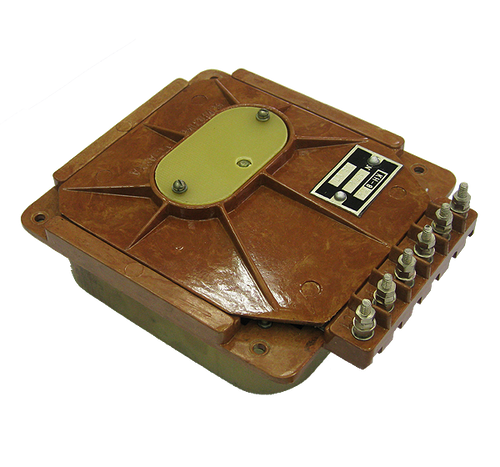

Корректор напряжения (КН-3; КН-2) |
ГС, БГ |
|
Блок коррекции напряжения (КНМ-3) |
ГС |
|
Плата блока коррекции напряжения (БКН) |
ГС |
|
Блок коррекции напряжения (КНМ-1-3) |
ГС |
|
Блок возбуждения на генератор ГС-100; ГС-60 |
ГС |
|
Блок контроля частоты (БКЧ) |
ГС |
|
Блок защиты по напряжению (БЗН) |
ГС |
|
Корректор автономной работы (КАР-1) |
ГС |
|
Корректор напряжения (К-100) |
ГС |
|
Корректор напряжения (К-200) |
ГС |
|
Корректор напряжения (К-300) |
ГС |
|
Блок снятия возбуждения (БСВ-2) |
ГС |
|
Блок фильтров напряжения (БФН) |
ГС |
|
Блок отключения нагрузки (БОН-2) |
ГС |
|
Корректор регулятор напряжения КРН-04 (взаимозаменяем с КРН-02,10) |
БГ |
|
Блок управления генератора БГ (БУ) |
БГ |
|
Корректор напряжения КН-8, КН-8К2, КН-8К1 |
БГ |
|
Автоматический регулятор напряжения, АРН |
БГ |
|
Якорь |
БГ |
|
Индуктор |
БГ |
|
Вращающийся выпрямитель (диодный мост) |
БГ |
|
Трансформатор параллельной работы (ТПР) |
БГ |
|
Трансформатор холостого хода (ТХХ) |
БГ |
|
Усилитель |
БГ |
|
Выпрямитель питания корректора (ВПК) |
БГ |
|
Трансформатор питания корректора (ТПК) |
БГ |
|
Блок отсечки |
БГ |
|
Блок транзисторов (А2) |
ГС |
|
Статор возбудителя |
ГС |
|
Ротор возбудителя |
ГС |
|
Измерительная панель DKM-403 |
|
|
Модуль ручного пуска DKG-151 |
|
|
Ящик управления |
ЕСС5-61(8 кВт) |
|
БКТС |
ЕСС5-82(30,0) |
|
БРН |
ЕС-52 (61,62,4,0 (8,0) (12,0)) |
|
AVR-12 |
Bokuk,Sincro, Engga, Megaton,Leroy Sommer |
|
AVR-20 |
Bokuk,Sincro, Engga, Megaton,Leroy Sommer |
|
AVR EA440 (взаимозаменяем с ZL440D, SX440, AS440) |
Newage Stamford и ME |
|
AVR EA460 (взаимозаменяем с SX460) |
Newage Stamford и ME |
|
AVR EA321 (взаимозаменяем с MX321) |
Newage Stamford и ME |
|
AVR EA341 (взаимозаменяем с MX341) |
Newage Stamford и ME |
|
Комплект диодный мост диоды MXG(I) и MXY(I) |
Newage Stamford и ME |
|
AVR EA448 (взаимозаменяем с R438 и R448) |
Leroy Somer |
|
AVR EA230 (взаимозаменяем с R230 и R250) |
Leroy Somer |
|
AVR EA350 (взаимозаменяем с SE-350) |
Marathon Electric, Kohler Power Systems |
|
AVR R-250 |
Leroy Somer |
|
Диодный мост (вращающийся выпрямитель) для генераторов Marathon Electric; серия 280 (20-30 кВт), серия 360 (64-104 кВт), серия 430 (150-320 кВт) |
Marathon Electric, Kohler Power Systems |
|
Автоматический регулятор напряжения AVR WT-2 (может устанавливаться взамен D-203) |
Engga |
|
Автоматический регулятор напряжения AVR GAVR-8A |
Temco |
|
Автоматический регулятор напряжения AVR GAVR-10A |
Temco |
|
Автоматический регулятор напряжения AVR GAVR-12A |
Temco |
|
Автоматический регулятор напряжения AVR BKA-6022A; все модели генераторов |
Bokuk |
|
AVR EA03A |
Совместимый с газогенераторами |
|
AVR EA04A |
Basler Electric AVC63-4A и Basler VR63-4 и VR63-4A |
|
AVR EA05A (АРН 5 А, взаимозаменяем с Basler KR7, Airman DST-100-2, Markon 36245, Markon MD1C, Petrus 265-06S) |
|
|
AVR EA06A |
Meccalte UVR6 и SR7 |
|
AVR EA63-4 |
Basler Electric VR63-4, VR63-4A |
|
AVR EA-KOH |
KOHLER Pоwer Systems C-255670 AVR |
|
Комплект резиновых пальц для муфты |
ГС, БГ |
|
Привод топливной рейки (мотор-редуктор) в сборе с кронштейном |
|
|
Привод топливной рейки (электромагнит) в сборе с кронштейном |
|
|
Модуль контроля и управления для электроагрегатов МКУ 5. |
|
|
Модуль контроля изоляции МКИ 3.11.00.000 |
|
|
Блок защиты и индикации БЗИ ЮГИШ 468332.098 |
|
|
Блок защиты двигателя БЗД ЮГИШ 468332.084 |
|
|
Контроллер GC-1 (GC-1F) |
|
|
Контроллер BE-42 |
|
|
Контроллер BE-46 (замена ВЕ-23-V4.07) |
|
|
Контроллер BE-22 |
|
|
УЗНЧ ЕМРА 561411. |
|
|
Устройство контроля двигателя ЕМРА 561410.001-01 |
|
|
Генератор зарядный Г273В1 |
|
|
Блок заряда батарей БЗБ 12/24-15А |
|
|
Вентилятор обдува на двигатель ЯМЗ-236, 238 на АД-60; 100 кВт |
|
|
Вентилятор обдува генератора ГС |
|
|
Блок транзисторов генератора ГС |
|
|
Электромашинный возбудитель (ротор+статор) на ГС |
|
|
Трансформатор блока возбуждения ГС |
|
|
ПЖД-30 |
|
|
ПЖД-600И |
|
|
Система газовыхлопа |
|
|
Баки (топливные и масляные) |
|
|
Комплект инструментов и запасных частей. |
|
|
Муфта соединительная на АД-60 кВт; 100 кВт |
|
|
Капот
|
На электроагрегаты от 4 до 500 кВт |
|
Контейнер типа «Север»
|
На электроагрегаты от 4 до 500 кВт |
|
Частотомер Э 8004 (45-55 Гц, 380 В) |
|
|
Омметр М 419 |
|
|
Ваттметр Д 8002 с Р 8005 |
|
|
Вольтметр Э 8033 (0-500В, 50 Гц) с Р 85 |
|
|
Амперметр Э 8033 (50; 180-550 Гц) |
|
|
Частотомер FQ 72-x 45-55 Hz 230 vac |
|
|
Вольтметр EQ 72-x 500 V |
|
|
Амперметр EQ 72-x 150 A 150/5 50 Hz |
|
|
Стартерный ключ KSE-72-1N |
|
|
Датчик-реле давления ДЕМ-102-1-02-1 |
|
|
Промежуточное реле РЭП 11-440 (380 В; 24 B) |
|
|
Автомат защиты (АЗС-5, АЗС-15, АЗС-20, АЗС-30) |
|
|
Датчик давления (ММ 355, ММ 358) |
|
|
Датчик температуры (ТМ 100, ТМ 111) |
|
110.000
001-01
Электрика и автоматика для ДГУ
Главная / Услуги / Сервис дизельные генераторы / Электрика и автоматика для ДГУ Модель регулятора напряжения Тип генератора Тип генератора Наименование Примечание: Наименование
|
5 (взаимозаменяем с Basler AVC63-2.5 )
1 (10.1)
110.000Патент США на схему коррекции растрового искажения, зависящего от нагрузки.
Патент (Патент № 4,129,806, выдан 12 декабря 1978 г.) устройство. Переключаемая подушкообразная схема коррекции описана в заявке на патент США Сер. № 722 600, поданный 13 сентября 1976 г. на имя Петера Эдуарда Хаферла и озаглавленный «ПОДУШКОВАЯ КОРРЕКЦИОННАЯ ЦЕПЬ», в которой переключаемый импеданс соединен последовательно с горизонтальной отклоняющей обмоткой. Переключатель становится проводящим или замкнутым во время второй половины интервала горизонтального восстановления и остается проводящим в течение оставшейся части интервала горизонтального восстановления и в течение всего последующего интервала отслеживания. Схема управления переключением постепенно изменяет время переключения в течение интервала горизонтального обратного хода в течение интервала вертикального сканирования. Отношение времени, в течение которого переключатель находится во включенном или проводящем состоянии, к времени в выключенном или непроводящем состоянии в течение интервала обратного хода изменяет эффективное или среднее полное сопротивление последовательно с горизонтальной обмоткой.
Таким образом, прогрессивные изменения времени срабатывания постепенно изменяют средний импеданс последовательно с горизонтальной отклоняющей обмоткой с вертикальной скоростью. Чтобы обеспечить коррекцию боковой подушки, средний импеданс последовательно с горизонтальной отклоняющей обмоткой относительно высок в верхней и нижней части вертикальной развертки и относительно низок в центре вертикальной развертки.
Другие цепи телевизионного приемника принято запитывать от цепи горизонтального отклонения. Например, выпрямитель и фильтр часто подключаются через трансформатор к выходу генератора горизонтального отклонения. Нагрузка, такая как кинескоп-ультор или аудио- или видеоусилитель, соединена с фильтром и питается энергией, получаемой от генератора строчной развертки. Коммутируемая синхронная схема вертикального отклонения (SSVD), как описано в заявке на патент США Сер. № 595809, поданная 14 июля 1975 г. на имя Петера Эдуарда Хаферла и озаглавленная «СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛЬНОЙ ВЕРТИКАЛЬНОЙ РАБОТЕ», также может получать питание от схемы горизонтального отклонения.
Можно ожидать, что такие нагрузки будут изменяться в ходе нормальной эксплуатации. Схема SSVD имеет изменение нагрузки, которое периодически изменяется в зависимости от скорости вертикального отклонения. Ультор и аудиогенератор различаются по содержанию информации и не являются периодическими. Оба типа нагрузки вызывают уменьшение ширины импульсов горизонтального обратного хода с ростом нагрузки.
Уменьшение ширины горизонтального импульса в зависимости от нагрузки создает растровую боковую модуляцию в дополнение к обычным боковым подушкообразным искажениям. Нагружение генератора горизонтального отклонения схемой SSVD создает периодические искажения растра, имеющие общий вид боковых подушкообразных искажений, тогда как нагрузки, имеющие независимые изменения, вызывают более непредсказуемые виды боковых искажений растра. Когда используется вышеупомянутая схема коммутационной подушкообразной коррекции, это нежелательное искажение возникает из-за того, что время включения относительно времени выключения переключателя изменяется при изменении продолжительности горизонтального обратного хода.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Устройство коррекции растра для телевизионного отклоняющего устройства включает в себя генератор горизонтального отклонения для формирования сигналов отклонения с частотой строчной развертки и обмотку горизонтального отклонения, соединенную с выходом генератора горизонтального отклонения и реагирующую на него произвести повторный откат. Цепь нагрузки соединена с выходом генератора горизонтального отклонения и запитана от него. Изменения нагрузки вызывают изменения длительности импульсов ретрассирования, что приводит к искажению растра. Средство измерения длительности импульса обратного хода соединено с генератором горизонтального отклонения для генерирования управляющего сигнала, характеризующего длительность импульсов обратного хода. Цепь регулируемого импеданса соединена с генератором горизонтального отклонения. Управляющий сигнал подается на средство управления импедансом таким образом, чтобы компенсировать зависящее от нагрузки искажение растра.
ОПИСАНИЕ ЧЕРТЕЖЕЙ
На чертежах РИС. 1 представляет собой принципиальную схему, частично в блоке и частично в виде схемы телевизионного отклоняющего устройства, воплощающего изобретение; и
РИС. 2а и 2b, 3а и 3b иллюстрируют амплитудно-временные формы сигналов, представляющие напряжения и токи в схеме, показанной на фиг. 1.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Вверху и справа на фиг. 1, генератор 24 горизонтального отклоняющего тока управляет обратным конденсатором 13 и горизонтальной отклоняющей обмоткой 26 посредством последовательно включенного S-образного конденсатора 28. Трансформатор 55 подает энергию во время интервала горизонтального обратного хода в переключаемую синхронную схему вертикального отклонения (SSVD) 22, которая, в свою очередь, вырабатывает ток вертикальной частоты отклонения через обмотку вертикального отклонения 23. Схема SSVD действует как переменная нагрузка на генератор горизонтального отклонения.
Дополнительная переменная нагрузка 58 подключена к трансформатору 55. Дополнительная вторичная обмотка 55с трансформатора 55 соединяет рекуррентную последовательность, обозначенную в целом как 34 импульсов 35 горизонтального обратного хода, с контроллером 56 регулятора напряжения, подключенным между источником питающего потенциала В+ и генератором 24. Контроллер 56 может быть известного стандартного типа, который регулирует пиковую величину импульсов 35 обратного хода.0005
Обмотка горизонтального отклонения 26 соединена последовательно с цепью импеданса, обозначенной в целом цифрой 31 и включающей катушку индуктивности 32 и конденсатор 36. Конденсатор 36 периодически соединен параллельно с катушкой индуктивности 32 с помощью двунаправленного переключателя, обозначенного в целом цифрой 40 и включающего тиристор. или SCR 44, включенный встречно с диодом 42.
Переключатель 40 управляется стробирующими импульсами, обозначенными цифрой 50, подаваемыми на затвор тиристора 44 от схемы управления переключателем, обычно обозначенной цифрой 46.
Схема управления переключателем 46 включает компаратор в виде дифференциальный усилитель, обозначенный 100, включающий в себя первый и второй транзисторы 102 и 104 с эмиттерной связью. Объединенные эмиттеры транзисторов 102 и 104 соединены с землей резистором 128. Прямое опорное напряжение устанавливается в точке 152 на базе транзистора 102 посредством делитель напряжения, включающий резистор 142 и переменный резистор 138, который действует как регулятор ширины растра. Параболическое напряжение вертикальной частоты, обозначенное цифрой 136, также подается на базу транзистора 102 от генератора 110 вертикальной параболы. Переменный резистор 114, связанный с генератором 110, регулирует амплитуду коррекции боковых подушкообразных искажений, регулируя величину параболической формы волны 136.
Импульсы 35 обратного хода строчной развертки подаются на базу транзистора 104 от вторичной обмотки 55с через диод 118 и резистор 120. База транзистора 104 также соединена с пилообразным формирующим конденсатором 122 и зарядным резистором 124 с помощью формирующего пьедестал резистора 126.
Выход дифференциального усилителя 100 снимается с коллектора транзистора 104 с помощью инвертирующего усилителя, включающего в себя транзистор 132, резисторы 106, 108 и 109 и конденсатор 105. Этот конденсатор интегрирует сигналы соединен с затвором тиристора 44 емкостной связью с анодом, тем самым снижая восприимчивость к срабатыванию тиристора быстро меняющимся анодным напряжением.
Трапециевидная коррекция растра обеспечивается потенциометром 144, включенным между источником пилообразных колебаний вертикальной частоты и землей, совместно с разделительным конденсатором 148, соединяющим отвод 144 с отводом делителя напряжения, состоящего из резисторов 115 и 146. Резисторы 115 и 146 соединены через пилообразный зарядный конденсатор 122.
При работе в течение интервала горизонтальной трассы напряжение вторичной обмотки 55c слегка отрицательно, и диод 118 проводит постоянный ток через резисторы 120 и 126, тем самым поддерживая транзистор 102 в проводящем состоянии, а конденсатор 122 разрядка.
Транзистор 104 является непроводящим из-за смещения резистора 128. Когда транзистор 104 непроводящий, на резисторе 106 не появляется напряжение, и поэтому транзистор 132 не запирает тиристор 44.
Во время интервала горизонтального обратного хода положительный импульс напряжения, подаваемый на катод диода 118, делает его непроводящим. Это открывает путь разряда конденсатора 122, который затем начинает заряжаться, как представлено сигналом 134. Кроме того, постоянный ток, протекающий через резисторы 120 и 126, прекращается из-за непроводимости диода 118, и базовое напряжение транзистора 104 резко возрастает. для формирования опорного напряжения. Каждый отдельный импульс 134 напряжения состоит из цоколя, создаваемого резистором 126, и наложенного участка линейного изменения, создаваемого зарядом конденсатора 122 через резистор 124. В конце интервала восстановления трансформатор 55 снова заставляет диод 118 открываться, а конденсатор 122 разряжается. напряжение устанавливается резисторами 120, 124 и 126.
При работе вертикальная частотная составляющая 136 опорного напряжения в точке 152 остается по существу постоянной. Нарастающая часть рекуррентных сигналов 134 является более отрицательной, чем опорное напряжение в точке 152 в начале интервала горизонтального обратного хода, но увеличивается, чтобы стать равным опорному значению и превышать его. Когда форма сигнала 134 более положительна, чем опорное напряжение, транзистор 104 включится и подаст выходной импульс на тиристор 44 через транзистор 132.
Самая отрицательная часть параболы 136 приходится на середину вертикальной развертки. Следовательно, парабола и пилообразная форма пересекаются или достигают одинакового напряжения и, таким образом, обеспечивают импульс 50 в момент времени, наиболее опережающий импульсы горизонтального обратного хода в центре вертикального сканирования. В верхней и нижней части вертикальной развертки парабола 136 является наиболее положительной и пересекает импульсы 134 относительно поздно во время импульса обратного хода, создавая импульс 50, имеющий относительно короткую продолжительность.
Когда переключатель 40 разомкнут, полное сопротивление индуктора 32 появляется последовательно с обмоткой отклонения 26. С другой стороны, когда переключатель 40 замкнут, последовательно с обмоткой отклонения появляется низкое сопротивление. Передний фронт каждого стробирующего импульса 50 включает тиристор 44 в некоторый момент времени в течение интервала горизонтального обратного хода. Управляя продолжительностью интервала горизонтального обратного хода, в течение которого переключатель 40 находится в положении ВКЛ, можно управлять средним или эффективным полным сопротивлением последовательно с отклоняющей обмоткой. Это, в свою очередь, позволяет контролировать величину тока в отклоняющей обмотке 26 в начале интервала строчной развертки, тем самым контролируя величину отклонения.
Временная модуляция переднего фронта импульса 50, как описано выше, модулирует средний импеданс последовательно с отклоняющей обмоткой. Когда передний фронт импульса 50 происходит с опозданием, переключатель 40 закрывается с опозданием, и средний импеданс высок.
И наоборот, когда передний фронт стробирующего импульса 50 возникает относительно рано во время импульса горизонтального обратного хода, как в центре вертикального сканирования, средний импеданс последовательно с отклоняющей обмоткой мал, и течет относительно большой отклоняющий ток. Как уже было описано, схема аналогична схеме, описанной в вышеупомянутой заявке США Сер. № 722 600.
Как упоминалось ранее, загрузка генератора горизонтального отклонения переключаемой схемой 22 вертикального отклонения вызывает сокращение продолжительности импульса напряжения горизонтального обратного хода. Это происходит потому, что энергия извлекается из резонансного контура, включающего в себя конденсатор 13 обратного хода, во время интервала обратного хода. Это можно понять, если учесть, что в центре интервала горизонтального обратного хода вся энергия обратного хода накапливается в виде напряжения на конденсаторе 13. Во второй половине интервала горизонтального обратного хода энергия передается компонентам индуктивного отклонения в резонансном способ.
Энергия, извлекаемая при этом процессе, вызывает более быстрое снижение напряжения на обратном конденсаторе, чем при отсутствии нагрузки. ИНЖИР. 2а показана часть рекуррентной последовательности 34 импульсов 35 возврата, иллюстрирующая модуляцию длительности. На фиг. 2а импульс напряжения обратного хода в ненагруженном состоянии представлен общей граничной линией 210 и линией 212. В нагруженном состоянии импульс обратного хода имеет меньшую длительность и ограничен линиями 210 и 214. Напряжение интервала следа отрицательно относительно к среднему значению и представлен линией 216. Как видно на осциллографе, линия 216, представляющая напряжение интервала трассировки, утолщена, что представляет эффект модуляции вертикальной частоты. Эта модуляция возникает в результате изменений среднего значения формы волны 34, возникающих в результате широтно-импульсной модуляции.
Цепь обратной связи регулирования напряжения, включающая в себя контроллер 56, измеряет амплитуду импульсов 35. Контроллер 56 обычно реагирует на пиковое значение импульса обратного хода и поддерживает постоянную амплитуду напряжения обратного хода для дополнительной стабилизации напряжения и ширины изображения.
Амплитуда напряжения трассировки представляет собой фиксированную долю амплитуды напряжения трассировки, зависящую от длительности импульса трассировки. Таким образом, контроллер 56 поддерживает постоянную амплитуду импульсов обратного хода, но не корректирует изменения длительности импульса обратного хода, которые вызывают изменения напряжения трассировки.
РИС. 2b показаны повторяющиеся импульсы 134, каждый из которых включает в себя часть 222 стабилизирующего и линейно изменяющегося импульса. Часть линейного изменения и стабилизирующего импульса начинаются одновременно в момент времени T1 в начале интервала трассировки. Опорное напряжение, обозначенное позицией 220, пересекается участком линейного изменения 222 в момент времени T3. Импульс стробирования инициирует проводимость переключателя 40 в это время, и ток в отклоняющей катушке 26 начинает быстро увеличиваться. Участок линейного изменения 222 заканчивается в конце интервала обратного хода, и пьедестал, образованный резистором 126, также заканчивается.
Из фиг. 2b видно, что доступное время для увеличения тока в обмотке отклонения в случае малой нагрузки обратного импульса простирается от времени T3 до времени T5. Когда импульсы обратного хода сильно загружены, как показано цифрой 214 на фиг. 2а, доступное время для увеличения тока в обмотке отклонения простирается только от момента времени Т3 до момента времени Т4. Следовательно, большая нагрузка приводит к увеличению эффективного импеданса подушкообразной схемы коррекции импеданса.
Нагрузка генератора горизонтального отклонения цепью SSVD имеет тенденцию быть максимальной в верхней и нижней части интервала кадровой развертки, поскольку ток, подаваемый на обмотку вертикального отклонения, в эти моменты максимален. Такая большая нагрузка вверху и внизу интервала вертикального сканирования уменьшает ток горизонтального отклонения, как описано выше. ИНЖИР. 3а показан горизонтальный ток отклонения и его огибающая 308 на интервале вертикального сканирования с максимальной нагрузкой в точках, обозначенных 310 и 314, соответствующих соответственно верхней и нижней части интервала вертикального сканирования.
Область, обозначенная 312, представляет собой область большего горизонтального тока отклонения в результате меньшей нагрузки схемой SSVD. Огибающая 308 вызывает боковое искажение растра в форме «усов». Схема SSVD может по причинам, связанным с повышением линейности, работать в режиме «перекрытия», в котором энергия, которая не используется для вертикального отклонения, по существу рассеивается, особенно в центре интервала вертикального сканирования. Это приводит к более тяжелой, но более постоянной нагрузке генератора горизонтального отклонения и, следовательно, к уменьшению тока горизонтального отклонения, как показано огибающей, обозначенной 316. Другие переменные нагрузки, такие как представленные блоком 58, на генераторе тока горизонтального отклонения будут вызывать искажения, имеющие другие значения. формы, которые могут не повторяться на вертикальной частоте.
Для исправления растрового искажения, возникающего в результате модуляции длительности обратного хода, используется средство 60 определения длительности импульса обратного хода (фиг. 1). Цепь 60 датчиков, вообще говоря, формирует прямой потенциал, представляющий длительность импульса обратного хода, и связывает его с базой транзистора 104, чтобы скорректировать растровое искажение, возникающее в результате модуляции длительности. Схема 60 датчика включает в себя конденсатор 64, соединенный с анодом диода 118 посредством диода 62, соединенного параллельно с резистором 66. Резистор 68 соединен последовательно с диодом 62. Резистор 68 и конденсатор 64 образуют интегрирующую цепь, которая связана к напряжению следового интервала, возникающему на вторичной обмотке 55с. Поскольку пиковое значение формы импульса 34 остается постоянным, но длительность импульса изменяется, напряжение интервала следа относительно земли также изменяется. По мере того, как длительность импульса обратного хода становится короче, напряжение интервала следа становится менее отрицательным. В течение интервала трассировки конденсатор 64 интегрирует напряжение интервала трассировки. Во время интервала обратного хода, когда диоды 62 и 118 не проводят ток, интегральное напряжение на конденсаторе 64 подается на дифференциальный усилитель 100 по мере того, как конденсатор 64 разряжается через резисторы 66, 120 и 126. По мере увеличения нагрузки на генератор горизонтального отклонения и ширины импульса уменьшается, конденсатор 64 заряжается до менее отрицательного или более положительного напряжения. Это напряжение показано для случая загрузки SSVD на фиг. 3б. Управляющий сигнал, создаваемый схемой 60 восприятия, показан в виде сигнала 340. Управляющий сигнал 340 является наиболее положительным в верхней и нижней части вертикальной развертки и наиболее отрицательным в центре развертки. Для «перекрывающегося» режима работы SSVD, который представляет собой постоянную большую нагрузку, управляющий сигнал еще более положительный и постоянный на вертикальном интервале, как показано линией 342.
Управляющий сигнал, выдаваемый схемой 60, суммируется с нарастающей частью 222 импульсов 134, появляющихся на базе транзистора 104. При большей нагрузке управляющий сигнал становится более положительным и активирует компаратор раньше во время интервала обратного хода во время каждого интервала. рекуррентный цикл. Это приводит к уменьшению среднего импеданса последовательно с горизонтальной обмоткой отклонения, тем самым увеличивая ток отклонения таким образом, чтобы компенсировать изменение тока из-за модуляции длительности обратного хода.
Управляющий сигнал, создаваемый схемой 60 обнаружения при наличии нагрузки схемой SSVD, корректирует искажение усов, возникающее в результате широтно-импульсной модуляции. Схема подушкообразной коррекции одновременно продолжает корректировать вертикально-частотное параболическое искажение растра, вызванное геометрией кинескопа, путем изменения опорного напряжения в точке 152 с вертикальной скоростью с помощью параболы 136. Таким образом, подушкообразная коррекция остается доступной и регулируемой по амплитуде резистором. 114.
Хотя для иллюстрации использовалась подушкообразная схема коммутируемого типа, модуляция тока отклонения происходит всякий раз, когда импульс обратного хода модулируется нагрузкой, например нагрузкой 58, из-за изменений резонанса конденсатора обмотки отклонения и обратного хода. Эта модуляция корректируется схемой измерения длительности импульса обратного хода и регулируемым импедансом, предназначенным для изменения тока отклонения в противоположном направлении.
Для специалистов в данной области очевидно, что возможны и другие варианты осуществления изобретения. Например, схема измерения длительности импульса обратного хода может интегрировать импульсы интервала обратного хода, а не импульсы интервала следования.
В описываемом изобретении ток горизонтального отклонения практически не зависит от нагрузки генератора горизонтального отклонения, поэтому устройство для коррекции отклонения и подушкообразной коррекции, показанное на фиг. 1 практически не зависит от «перекрытия» регулировок схемы SSVD. Описываемое изобретение также корректирует углубление сторон растра, вызванное сильной видеомодуляцией, такой как горизонтальная белая полоса на сером растре, которое вызвано изменениями длительности импульса в зависимости от нагрузки ultor. Это также улучшает изгиб вверху и внизу вертикальных линий при наличии изменений яркости. Описываемое изобретение также корректирует колебания нагрузки, вызванные схемами возбуждения квадрупольной обмотки. Эти изменения нагрузки могут вызвать модуляцию ширины растра вблизи центра интервала вертикальной развертки.
На фиг. 1, конкретные значения для выбранных форм сигналов и компонентов, которые, как было установлено, обеспечивают подходящее управление в конкретной конфигурации, следующие: FD (50N) 105 4700 PF (4N7) 122 3300 PF (3N3) Резисторы 66 8K2 68 1K 106 2K2 108 33 109 1K 115 27K 120 3K9 124 4K7 Резисторы 126 1K 128 2K2 138 2K2 до 4K4. Трансформатор напряжения Norstar DAVR-8000 Вт со стабилизатором 8000 Вт Step Up-Down
Главная > Преобразователи напряжения Стабилизаторы >
Цена: $399,99
Количество:
Описание
