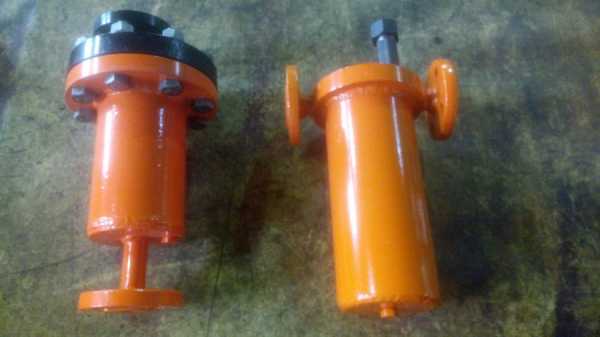

Поплавковые конденсатоотводчики
Наилучшие энергосберегающие свойства. Максимальный срок службы. Хорошо работают даже при незначительных изменениях давления и расхода конденсата. Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.
Термостатические конденсатоотводчики
Серии КОРАЛ РКД и КОРАЛ РКДЛ. Произвольное рабочее положение. Средние энергосберегающие свойства. Средний срок службы (до 10 лет). Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.

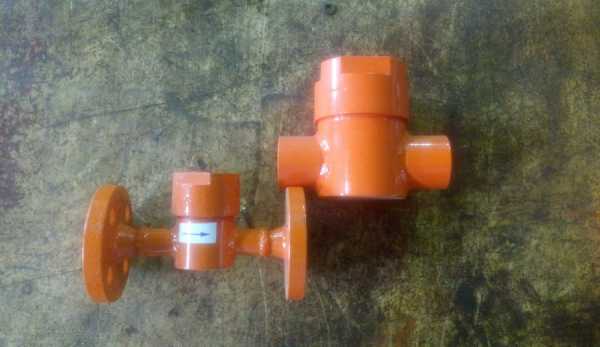

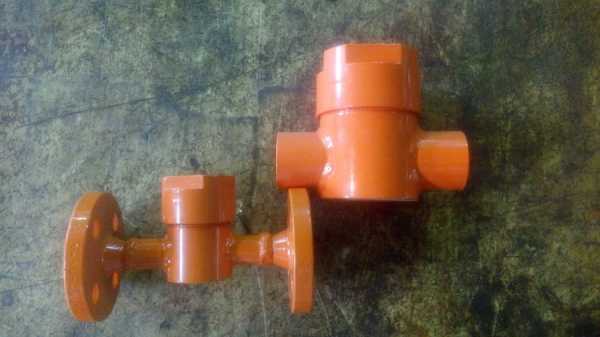

Термодинамические конденсатоотводчики
Основное преимущество термодинамических конденсатоотводчиков — цена, которая в 3-5 раз ниже, чем у поплавковых конденсатоотводчиков. Наиболее хорошо работают при перепаде давления пара более 4-5 атм. Рекомендуются к применению при ограниченном бюджете.
Назначение конденсатоотводчиков
- Экономия тепловой энергии путём предотвращения проскоков пара при отводе конденсата
- Стабилизация температуры в паропотребляющих объектах при резких колебаниях нагрузки
- Отвод образующегося в теплообменнике конденсата, исключение утечки пара
- Отвод СО2 для предотвращения переохлаждения конденсата и образования угольной кислоты, вызывающих коррозию оборудования
Основные преимущества конденсатоотводчиков КОРАЛ:
- Уникальные авторские разработки и широкий ассортимент конденсатоотводчиков. Особый интерес представляет регулируемый поплавковый конденсатоотводчик КОРАЛ РКПМ-РН, не имеющийаналогов в мире. Уникальность заключается в том, что для его подбора не нужно точно знать перепад давления пара и расход конденсата.
- Идеальное соотношение цена/качество.
- Небольшой срок окупаемости от нескольких суток до 2-х месяцев.
- Высокий срок службы, ответственные элементы выполнены из нержавеющей стали.
- Возможность изготовления конденсатоотводчиков полностью из нержавеющей стали.
- Возможность предоставления изделия на испытание без предварительной оплаты.
Предприятия, использующие конденсатоотводчики КОРАЛ
- Нефтеперерабатывающие заводы ОАО «Лукойл»
- Металлургические предприятия ОАО «УГМК»
- ОАО «Нижнекамскнефтехим»
- ОАО «Новолипецкий металлургический комбинат»
- ООО «Полипласт Новомосковск»
- ФГУП «ПО Уралвагонзавод»
- «Богословский алюминиевый завод» (филиал ОАО «СУАЛ»)
- ОАО «Салаватнефтеоргсинтез»
- ОАО «Северсталь»
Технические характеристики и габаритные размеры конденсатоотводчиков КОРАЛ
Скачать опросный лист конденсатоотводчиков КОРАЛ
Отзывы о работе конденсатоотводчиков КОРАЛ
По вопросам подбора и стоимости просим обращаться к менеджерам отдела продаж по телефонам (343) 365-82-76, 365-82-73 или по электронной почте [email protected]Если по каким-то причинам Вы не смогли дозвониться по указанным номерам, то можете это сделать на мобильные телефоны сотрудников отдела продаж:
- (343) 345-74-85 или +7-982-604-74-85 – по вопросам продукции собственного производства
- (343) 345-74-86 или +7-982-604-74-86 – по вопросам поставляемого котельного оборудования
Будем рады ответить на все Ваши вопросы!
← Продукцияwww.kmkkoral.ru
Конденсатоотводчики КОРАЛ | ||||||||||||||||||
1.1. Обеспечить скорость и, соответственно, расход пара в теплообменнике таким, чтобы пар в теплообменнике полностью превращался в конденсат и тем самым максимально отдавал свой запас теплоты; | ||||||||||||||||||
1.2. Непрерывно отводить образующийся в теплообменнике конденсат в линию сбора конденсата, т.е. чтобы не допускать накопления конденсата в теплообменнике. | ||||||||||||||||||
Конденсатоотводчик с опрокинутым поплавком (в дальнейшем конденсатоотводчик, сокращенно К/O) должен: | ||||||||||||||||||
1.1. Обеспечить расход пара в теплообменнике таким образом, чтобы пар в теплообменнике полностью превращался в конденсат и тем самым максимально отдавал свой запас теплоты. | ||||||||||||||||||
1.2. Непрерывно отводить образующийся в теплообменнике конденсат в линию сбора конденсата, т.е. чтобы не происходило накопление конденсата в теплообменнике. | ||||||||||||||||||
1.3. Отводить воздух, всегда находящийся в теплообменнике (в частности при пуске) и растворенные в паре газы. | ||||||||||||||||||
| ||||||||||||||||||
1.4. Исключить утечку пара. | ||||||||||||||||||
1.5. Сохранять работоспособность при переменных рабочем и обратном давлениях. | ||||||||||||||||||
1.6. Работать на загрязненном конденсате. | ||||||||||||||||||
1.7. Обладать коррозионной стойкостью. | ||||||||||||||||||
1.8. Обеспечить возможность присоединения к трубопроводу с помощью фланцев или муфт (по спецзаказу) | ||||||||||||||||||
1.9. Быть удобным для обслуживания и ремонта. | ||||||||||||||||||
№ п/п | Наименование (табличная фигура) | Ду, мм | Ру, кг/см2 | Условная пропускная способность, м3/ч | Рабочая среда | to C среды | Тип присоедине-ния | |||||||||||
Конденсатоотводчики термостатические РКД и РКДЛ | ||||||||||||||||||
1 | РКД-3Л | 15 | 25 | 0,1-0,9 | паровая смесь | до +250 | фланцевое | |||||||||||
2 | РКД-3Н | 15 | 40 | 0,1-0,9 | ||||||||||||||
3 | РКД-3Р | 20 | 25 | 0,1-0,9 | ||||||||||||||
4 | РКД-3Т | 20 | 40 | 0,1-0,9 | ||||||||||||||
5 | РКД-3М | 25 | 25 | 0,1-0,9 | ||||||||||||||
6 | РКД-3П | 25 | 40 | 0,1-0,9 | ||||||||||||||
7 | РКД-3К | 32 | 25 | 0,9-3,3 | ||||||||||||||
8 | РКД-1Л | 40 | 25 | 0,64-6,4 | ||||||||||||||
9 | РКД-1П | 50 | 25 | 0,64-6,4 | ||||||||||||||
10 | РКД-1Р | 50 | 40 | 0,64-6,4 | ||||||||||||||
11 | РКД-1К | 100 | 16 | 4,4-25 | ||||||||||||||
12 | РКД-1К | 100 | 40 | 4,4-25 | ||||||||||||||
13 | РКДЛ 1525 | 15 | 25 | 0,091-0,36 | ||||||||||||||
14 | РКДЛ 2025 | 20 | 25 | 0,14-0,57 | ||||||||||||||
15 | РКДЛ 2525 | 25 | 25 | 0,24-0,90 | ||||||||||||||
16 | РКДЛ 3225 | 32 | 25 | 0,36-1,45 | ||||||||||||||
17 | РКДЛ 4025 | 40 | 25 | 0,57-2,27 | ||||||||||||||
18 | РКДЛ 5025 | 50 | 25 | 0,9-5,81 | ||||||||||||||
Конденсатоотводчики поплавковые РКП и РКПМ-Б | ||||||||||||||||||
1 | РКП 15-25-1 | 15 | 25 | Пропускная способность может именяться в зависимости от диаметра седла (по требованию заказчика) | паро-конденсатная смесь | до +300 | фланцевое | |||||||||||
2 | РКП 20-25-1 | 20 | 25 | |||||||||||||||
3 | РКП 25-25-1 | 25 | 25 | |||||||||||||||
4 | РКП 32-25-1 | 32 | 25 | |||||||||||||||
5 | РКП 40-25-1 | 40 | 25 | |||||||||||||||
6 | РКП 50-25-1 | 50 | 25 | |||||||||||||||
7 | РКПМ-Б -1540 | 15 | 40 | |||||||||||||||
8 | РКПМ-Б -2040 | 20 | 40 | |||||||||||||||
9 | РКПМ-Б -2540 | 25 | 40 | |||||||||||||||
10 | РКПМ-Б -3240 | 32 | 40 | |||||||||||||||
11 | РКПМ-Б -4040 | 40 | 40 | |||||||||||||||
12 | РКПМ-Б -5040 | 50 | 40 | |||||||||||||||

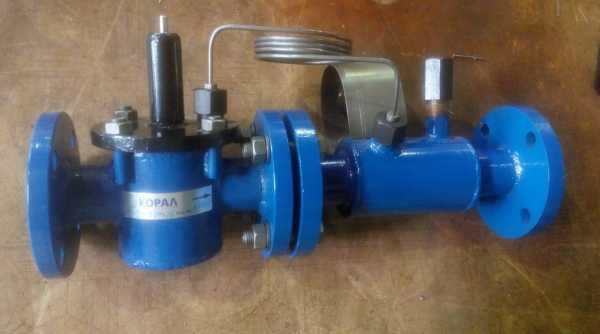

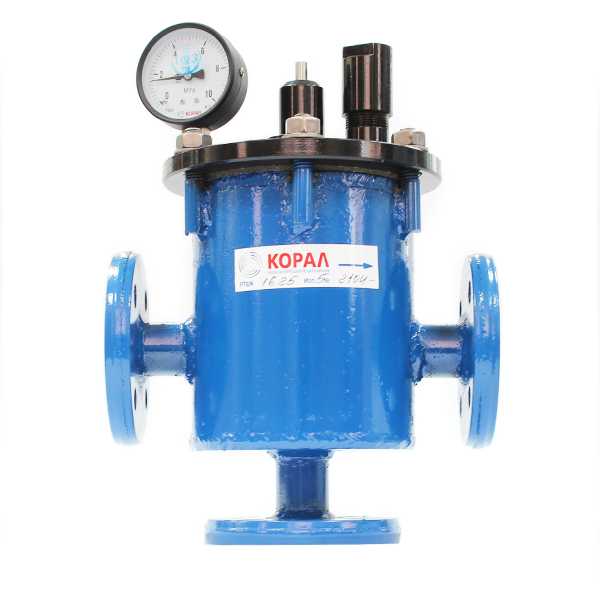

Регулятор температуры воды КОРАЛ РТВЖ | ||||||||||||||||||
Регулятор температуры воды жидкостной РТВЖ (в дальнейшем регулятор) предназначен для автоматического поддержания температуры горячего водоснабжения (в дальнейшем ГВС) (исполнение 1 и 2), температуры обратной воды в системах приточной вентиляции (исполнение 1 и 2), системах охлаждения технологического оборудования (исполнение 3). | ||||||||||||||||||
В первых двух случаях (исполнение 1 и 2) установка регулятора позволяет уменьшить расход тепловой энергии путем снижения расхода теплоносителя, а в последнем случае (исполнение 3) стабилизировать температурный режим технологического оборудования и снизить расход охлаждающей воды. | ||||||||||||||||||
Регулятор рекомендуется применять в системах ГВС и приточной вентиляции жилых, административных и производственных зданий, системах охлаждения технологического оборудования в соответствии со схемами, рекомендованными в руководстве по эксплуатации. | ||||||||||||||||||
№ п/п | Наименование (табличная фигура) | Ду, мм | Ру, кг/см2 | Условная пропускная способность, м3/ч | Рабочая среда | to C среды | Тип присоедине-ния | |||||||||||
Регулятор температуры воды КОРАЛ РТВЖ | ||||||||||||||||||
1 | РТВЖ 16.025 исп.1 | 25 | 16 | 9 | вода | +150 | фланцевое | |||||||||||
2 | РТВЖ 16.025 исп.2 | |||||||||||||||||
3 | РТВЖ 16.025 исп.1 | |||||||||||||||||
4 | РТВЖ 16.050 исп.1 | 50 | 16 | 20 | ||||||||||||||
5 | РТВЖ 16.050 исп.2 | |||||||||||||||||
6 | РТВЖ 16.050 исп.3 | |||||||||||||||||
7 | РТВЖ 16.100 исп.1 | 100 | 16 | 80 | ||||||||||||||
8 | РТВЖ 16.100 исп.2 |
promcomplex.ru
Регулируемые поплавковые конденсатоотводчики | Термостатические конденсатоотводчики cерия РКДЛ | «Электронный регулятор температуры воды трехходовой «КЗРТ-КОРАЛ» Ду15-50 | Термостатические конденсатоотводчики cерия РКД | Клапан запорно-регулирующий «Корал» с электроприводом | Фильтр центробежный ФЦ-КОРАЛ | «Электронный регулятор температуры воды двухходовой «КЗРД-КОРАЛ» Ду15-50 | Поплавковые конденсатоотводчики | Регуляторы температуры воды |
www.kmkkoral.ru
Конденсатоотводчики и регуляторы температуры воды КОРАЛ
Здравствуйте! Сбережение пара и горячей воды стало особенно актуальным за последние семь лет с принятием Федерального закона №261, стимулирующего повышение энергетической эффективности. Рациональное потребление тепла – первоочередная задача теплоэнергетика, и решает ее правильное энергосберегающее оборудование.
1. Конденсатоотводчики: поплавковые, термостатические, термодинамические.
Наличие различных газов в паре заметно уменьшают его температуру и теплоотдачу при конденсации из-за образования на поверхности теплообмена газовой пленки. Эта пленка представляет собой значительное термическое сопротивление из-за малых значений коэффициента теплопроводности газов. Наличие в водяном паре 1% воздуха уменьшает коэффициент теплоотдачи при конденсации неподвижного пара на 60%. Углекислый газ при охлаждении конденсата образует с водой угольную кислоту, которая вызывает сильную коррозию оборудования.
Поплавковые конденсатоотводчики РКП с вертикальным присоединением и РКПМ-РН с горизонтальным подбираются под параметры среды таким образом, чтобы пар в теплообменнике полностью превращался в конденсат и максимально отдавал свой запас тепла.
Термостатические конденсатоотводчики РКД и РКДЛ (лимбовые) обеспечивают скорость прохождения пара и непрерывно отводят конденсат в линию сбора, не допуская его накопления в теплообменнике. Вращением регулировочного винта подбирается зазор между клапаном и седлом, обеспечивающий стабильное поступление конденсата без пара. Клапан, благодаря биметаллическим пластинам в термоблоке, перемещает к седлу против движения конденсата.
Устойчивость может быть нарушена при нестабильном рабочем давлении, температуре и противодавлении. В этом случае может начать поступать пар на 10-15 градусов выше температуры конденсата. Температура термочувствительных элементов повышается, они изменяют форму и размеры, и в результате уменьшается зазор между клапаном и седлом вплоть до полного закрытия затвора. В этот момент достигается полная конденсация пара, исключается его утечка.
Такая конструкция, принцип работы и регулировка делают лимбовый конденсатоотводчик РКДЛ практически универсальным. Как показывает опыт эксплуатации, РКДЛ и РКД успешно применяются в бойлерах, паросушилках и других видах теплообменников.
Термодинамические конденсатоотводчики 45с13нж и 45нж13нж используются преимущественно в том случае, когда возврат конденсата не осуществляется. Применяются на насыщенном и перегретом паре для автоматического отвода конденсата из паропроводов высокого и среднего давления. Работа 45с13нж основана на разнице скоростей конденсата и пара при протекании в зазоре между седлом и диском. При прохождении пара скорость в зазоре увеличивается, давление падает, и клапан закрывается.
2. Регуляторы температуры воды прямого действия.
Автоматическое поддержание температуры горячего водоснабжения и температуры обратной воды позволяет снизить перерасход теплоносителя до 50%.
Жидкостные регуляторы температуры воды работают в системах открытого и закрытого теплоснабжения. РТВ «Корал» отличаются автоматической работой, отсутствием питания от источника электроэнергии, точностью поддержания температуры, долговечностью и ремонтопригодностью. Ответственные элементы изготовлены из нержавеющей стали.
РТВЖ выпускается в 4 исполнениях, в том числе для стабилизации температурного режима технологического оборудования.

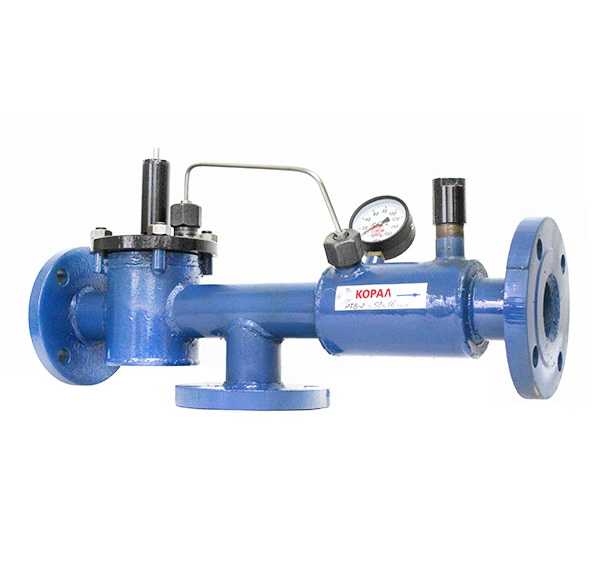

РТВ-3 представляет собой устройство смешивающего типа, изменяет расход горячей воды между седлом и клапаном, тем самым регулирует подмес и стабилизирует температуру воды на выходе.
РТВ-2Р – регулятор для закрытых систем теплоснабжения с разнесенным клапаном и термобаллоном.
РТВк — выпущенные в 2015 году и, представленные на выставке Иннопром, компактные и исполненные для применения в стесненных условиях.
Сроки окупаемости регуляторов исчисляются несколькими месяцами, а их стоимость в несколько раз ниже аналогов.
Конденсатоотводчики и регуляторы температуры воды «Корал» выпускаются уже 25 лет, это собственные патентные разработки, часть которых не имеет аналогов. Конструктивными особенностями являются простота и ремонтопригодность, что важно для отечественного рынка и серьезно влияет на стоимость изделий и их обслуживания.
teplosniks.ru
Поплавковые конденсатоотводчики — Конденсатоотводчики — Собственное производство — Продукция — ЗАО УЭСК «КОРАЛ»
Серия РКП. Вертикальное соединение. Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.
Если по каким-то причинам Вы не смогли дозвониться по указанным номерам, то можете это сделать на мобильные телефоны сотрудников отдела продаж:
Благодарственное письмо ООО «Зябко»
Вот уже на протяжении пяти лет ООО «Зябко» сотрудничает с Вашей компанией. В результате сложившейся работы хочется сказать много хороших, добрых и теплых слов в адрес Ваших сотрудников.
Отзыв ООО «ИМПЕРИАЛ»
О результатах работы поплавковых конденсатоотводчиков «Корал РКПМ-В-25252» установленных на сушильной части картонно-делательной машины.
1.Поплавковые конденсатоотводчики «Корал РКПМ-В-25252» установлены на сушильной части картонно-делательной машины в 2008 году. За все время эксплуатации поплавковые конденсатоотводчики «Корал РКПМ-В-25252» сохраняли свою работоспособность.
2.При эксплуатации поплавковых конденсатоотводчиков было установлено, что они обеспечивают сокращение расхода пара на 20%…
Агрофирма Северная РКП Ду15 мм, Ру 25 мм, Дседла=6,3 мм.
На площадке ООО «Агрофирма Северная» в г. Верхний Тагил в период 19.02.14г по 21.02.14г. были произведены испытания поплавкового конденсатоотводчика РКП Ду15 мм, Ру 25 мм, Дседла=6,3 мм.
www.kmkkoral.ru
Конденсатоотводчики
По принципу действия запорного элемента конденсатоотводчики делятся на три группы:
Главное назначение конденсатоотводчика — выпускать из системы конденсат, воздух и другие неконденсируемые газы, но задерживать пар до тех пор, пока он полностью не сконденсируется.
Соосное горизонтальное соединение.
Уникальная разработка конструкторов компании «КОРАЛ», не имеющая аналогов в мире.
Уникальность заключается в том, что для конденсатоотводчика КОРАЛ РКПМ-РН не нужно точно знать перепад давления пара и расхода конденсата.
Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.Преимущества:
- Обладают наилучшими энергосберегающими свойствами среди всех типов конденсатоотводчиков.
- Имеют максимальный срок службы (до 15 лет).
- Хорошо работают даже при незначительных изменениях давления и расхода конденсата.
- Могут работать в экстремальных условиях.
- Устойчивы к гидроударам.
- Полностью исключают проскоки пара.
Технические характеристики КОРАЛ РКПМ-РН:
№ п/п | Обозначение | Ду, мм | Ру, кгс/см2 | Д седла, мм | Kv, кг/ч | Масса, кг |
1 | РКПМ-РH-1525 | 15 |
25
| 2,0…3,2 | 91…232 | 10,4 |
2 | РКПМ-РH-2025 | 20 | 2,5…4,0 | 142…363 | 10,9 | |
3 | РКПМ-РH-2525 | 25 | 3,2…5,0 | 232…567 | 12,4 | |
4 | РКПМ-РH-3225 | 32 | 4,0…6,3 | 363…901 | 13,8 | |
5 | РКПМ-РH-4025 | 40 | 5,0…8,0 | 567…1453 | 26,6 | |
6 | РКПМ-РH-5025 | 50 | 6,3…10,0 | 901…2270 | 28,8 | |
7 | РКПМ-Рh3-5025 | 50 | 12,5; 16 | 3547…5811 | 30,2 | |
8 | РКПМ-РH-1540 | 15 | 40 | 2,0…3,2 | 91…232 | 10,9 |
9 | РКПМ-РH-2040 | 20 | 2,5…4,0 | 142…363 | 11,4 | |
10 | РКПМ-РH-2540 | 25 | 3,2…5,0 | 232…567 | 12,7 | |
11 | РКПМ-РH-3240 | 32 | 4,0…6,3 | 363…901 | 14,4 | |
12 | РКПМ-РH-4040 | 40 | 5,0…8,0 | 567…1453 | 28 | |
13 | РКПМ-РH-5040 | 50 | 6,3…10,0 | 901…2270 | 29,8 |
Габаритные и присоединительные размеры регулируемых поплавковых конденсатоотводчиков КОРАЛ РКПМ РН
Обозначение | Ду, мм | Ру, кгс/см2 | h, мм | Н, мм | L, мм | В, мм | D1, мм | D, мм | d, мм |
РКПМ-РН-1525 | 15 | 25 | 267,5 | 406 | 214 | Ø 150 | Ø 65 | Ø 95 | Ø 14 |
РКПМ-РН-2025 | 20 | 267,5 | 406 | 216 | Ø 150 | Ø 75 | Ø 105 | Ø 14 | |
РКПМ-РН-2525 | 25 | 322,5 | 461 | 220 | Ø 150 | Ø 85 | Ø 115 | Ø 14 | |
РКПМ-РН-3225 | 32 | 322,5 | 461 | 234 | Ø 150 | Ø 100 | Ø 135 | Ø 18 | |
РКПМ-РН-4025 | 40 | 438 | 590 | 280 | Ø 190 | Ø 110 | Ø 145 | Ø 18 | |
РКПМ-РН-5025 | 50 | 438 | 590 | 320 | Ø 190 | Ø 125 | Ø 160 | Ø 18 | |
РКПМ-РН2-5025 | 50 | 438 | 590 | 320 | Ø 190 | Ø 125 | Ø 160 | Ø 18 | |
РКПМ-РН-1540 | 15 | 40 | 275,5 | 414 | 214 | Ø150 | Ø 65 | Ø 95 | Ø 14 |
РКПМ-РН-2040 | 20 | 275,5 | 414 | 216 | Ø150 | Ø 75 | Ø 105 | Ø 14 | |
РКПМ-РН-2540 | 25 | 330,5 | 469 | 264 | Ø150 | Ø 85 | Ø 115 | Ø 14 | |
РКПМ-РН-3240 | 32 | 330,5 | 469 | 274 | Ø150 | Ø 100 | Ø 135 | Ø 18 | |
РКПМ-РН-4040 | 40 | 447 | 599 | 320 | Ø 190 | Ø 110 | Ø 145 | Ø 18 | |
РКПМ-РН-5040 | 50 | 447 | 599 | 320 | Ø 190 | Ø 125 | Ø 160 | Ø 18 |
Преимущества поплавковых конденсатоотводчиков в том, что они не нуждаются в настройке, ответственные детали выполнены из нержавеющей стали 12Х18Н10Т, высокая производительность, устойчивая работа на малых нагрузках и при колебаниях нагрузки и давления, обеспечивает непрерывный отвод конденсата, осуществляет полную ликвидацию проскоков пара, простота контроля работы КО, не требуют настройки, полностью исключает подтопление теплообменника конденсатом, длительный срок эксплуатации — 12 лет и быстрота окупаемости — до 2 месяцев.
Основные технические характеристики поплавковых конденсатоотводчиков «КОРАЛ» РКП
Конденсатоотводчик | Рабочая среда | Температура рабочей среды | Диаметр Ду (мм) | Давление Ру (кгс/см2) | Пропускная способность Kv (м3/ч) |
РКП | Паровая смесь | до 300 Сo | 15, 20, 25, 32, 40, 50, 100. | до 30 кгс/см2 | от 0,25 до 5 м3/ч |
Правильный выбор конденсатоотводчиков обеспечивает надежную и эффективную работу системы сбора и возврата конденсата. Они должны удовлетворять следующим требованиям:
- обеспечивать удаление из системы конденсата при определенной и наиболее эффективной для данной системы температуре;
- обеспечивать постоянное удаление воздуха и газов, растворенных в конденсате;
- исключать утечку пара до допустимых величин;
- функционировать при переменном давлении в конденсатопроводе;
- работать на загрязненном конденсате;
- обладать коррозийной стойкостью, герметичностью по отношению к внешней среде;
- обеспечивать возможность присоединения их к трубопроводу с помощью фланцев, муфт или сварки;
- быть прочными, жесткими, долговечными, технологичными, ремонтопригодными и удобными при обслуживании.
Вертикальное соединение.
Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.
Назначение:
- Обеспечить расход пара в теплообменнике таким образом, чтобы пар в теплообменнике полностью превращался в конденсат и тем самым максимально отдавал свой запас теплоты.
- Непрерывно отводить образующийся в теплообменнике конденсат в линию сбора конденсата, т.е. чтобы не происходило накопление конденсата в теплообменнике
- Отводить воздух, всегда находящийся в теплообменнике (в частности при пуске) и растворенные в паре газы.
- Исключить утечку пара.
- Сохранять работоспособность при переменных рабочем и обратном давлениях.
- Работать на загрязненном конденсате.
- Обладать коррозионной стойкостью.
- Обеспечить возможность присоединения к трубопроводу с помощью фланцев или муфт (по спецзаказу)
- Быть удобным для обслуживания и ремонта.
Преимущества:
- Обладают наилучшими энергосберегающими свойствами среди всех типов конденсатоотводчиков.
- Имеют максимальный срок службы (до 15 лет).
- Хорошо работают даже при незначительных изменениях давления и расхода конденсата.
- Могут работать в экстремальных условиях.
- Устойчивы к гидроударам.
- Полностью исключают проскоки пара.
Технические характеристики поплавкового конденсатоотводчика РКП:
Модель | Ду, мм | Ру, кгс/см2 | Д седла, мм | Kv, м3/ч | Масса, кг |
РКП 15-25-1 | 15 | 25 | 2,5…6,3 | 0,14…0,9 | 12.5 |
РКП 20-25-1 | 20 | 3,2…8,0 | 0,23…1,45 | 13,5 | |
РКП 25-25-1 | 25 | 4…10 | 0,36…2,27 | 16,0 | |
РКП 32-25-1 | 32 | 5…12,5 | 0,56…3,55 | 17,0 | |
РКП 40-25-1 | 40 | 6,3…16 | 0,90…5,81 | 23,5 | |
РКП 50-25-1 | 50 | 8…20 | 1,45…9,05 | 34,5 |
Габаритные и присоединительные размеры конденсатоотводчика поплавкового КОРАЛ РКП:
Обозначение | А, мм | В, мм | С, мм | D, мм | d |
РКП 15-25-1 | 356 | 26 | 180 | 65 | 14 |
РКП 20-25-1 | 363 | 26 | 180 | 75 | 14 |
РКП 25-25-1 | 400 | 30 | 195 | 85 | 14 |
РКП 32-25-1 | 409 | 30 | 195 | 100 | 18 |
РКП 40-25-1 | 494 | 36 | 215 | 110 | 18 |
РКП 50-25-1 | 515 | 44 | 270 | 125 | 18 |

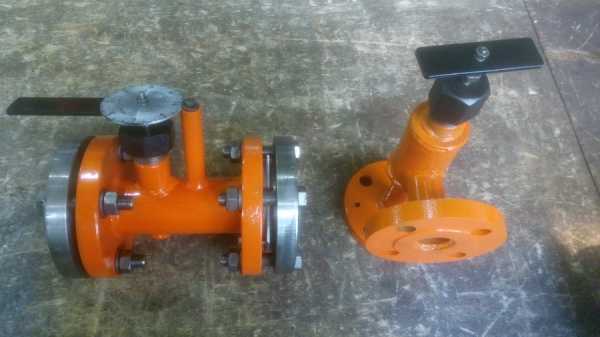

Термостатические конденсатоотводчики типа КОРАЛ РКД и КОРАЛ РКДЛ с чувствительным элементом, состоящим из пакета биметаллических пластин стержня из термочувствительной пластмассы. Этим изделиям несвойственны недостатки, присущие сильфонным конденсатоотводчикам.
Основными преимуществами конденсатоотводчиков «КОРАЛ РКД и РКДЛ» является простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта, термостатические КО «КОРАЛ» обеспечивают полную ликвидацию проскоков пара.
Преимущества термостатических конденсатоотводчиков: повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозийных покрытий для самых ответственных деталей. Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата.
Простота контроля работы конденсатоотводчика. Длительный срок эксплуатации — 10 лет и быстрота окупаемости. Возможность вертикальной и горизонтальной установки, тип присоединения — фланцевый, резьба, приварка.
Основные технические характеристики термостатических конденсатоотводчиков «КОРАЛ»: РКД и РКДЛ
Конденсатоотводчик | Рабочая среда | Температура рабочей среды | Диаметр Ду (мм) | Давление Ру (кгс/см2) | Пропускная способность Kv (т/час) |
РКД и его модификации | Паровая смесь | до 180 Сo | 15, 20, 25, 32, 40, 50, 100. | до 50 кгс/см2 | от 0,1 до 22 т/час |
РКДЛ и его модификации | Паровая смесь | до 250 Сo | 15, 20, 25, 32, 40, 50, 100. | до 50 кгс/см2 | от 0,1 до 22 т/час |
Назначение
Произвольное рабочее положение.Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.
- Предотвращение проскоков пара при отводе конденсата.
- Автоматическая стабилизация температуры в паропотребляющих объектах (теплообменниках) при резких колебаниях нагрузки с получением на выходе переохлажденного конденсата.
- Гарантированная экономия тепловой энергии.

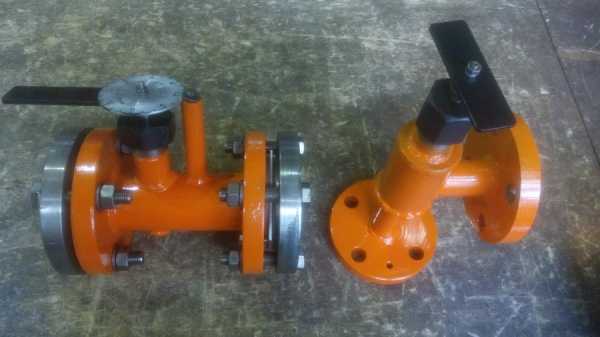

Достоинства и преимущества термостатического конденсатоотводчика КОРАЛ РКД
- Повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозионных покрытий для самых ответственных деталей.
- Простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта.
- Полная ликвидация проскоков пара в отличие от термодинамических, которые теоретически могут пропускать до 15-20% пара.
- Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата. Устойчивы к воздействию низких температур.
- Простота контроля работы конденсатоотводчика.
- Длительный срок эксплуатации (до 10 лет) и быстрота окупаемости.
- Изготовление под заказанные Вами условные диаметры и давления.
- Малые затраты времени и средств на обучение персонала.
Обозначение | Ду, мм | Ру, кг/см2 | Дс, диаметр седла, мм | Кv, т/час | Масса, кг |
РКД-3-1525 | 15 | 25 | 2,0…4,0 | 0,091…0,36 | 3,6 |
РКД-3-1540 | 40 | 5,9 | |||
РКД-3-2025 | 20 | 25 | 2,5…5,0 | 0,14…0,57 | 4,2 |
РКД-3-2040 | 40 | 4,25 | |||
РКД-3-2525 | 25 | 25 | 3,2…6,3 | 0,24…0,90 | 4,8 |
РКД-3-2540 | 40 | 4,7 | |||
РКД-3-3225 | 32 | 25 | 4,0…8,0 | 0,36…1,45 | 5,9 |
РКД-3-3240 | 40 | 5,9 | |||
РКД -1-4025 | 40 | 25 | 5,0…10,0 | 0,57…2,27 | 7 |
РКД -1-4040 | 40 | 7 | |||
РКД -1-5025 | 50 | 25 | 6,3…16,0 | 0,90…5,81 | 8,6 |
РКД -1-5040 | 40 | 8,5 | |||
РКД -1-10016 | 100 | 16 | 16,0…50,0 | 5,81…56,8 | 20,3 |
РКД -1-10025 | 25 | 22,7 | |||
РКД -1-10040 | 40 | 24,4 |
Габаритные и присоединительные размеры конденсатоотводчика термостатического КОРАЛ РКД
Обозначение | Рис. | Размеры, мм | |||||||||
D | D1 | D2 | D3 | D4 | d | B | H | L | L1 | ||
РКД-3-1525 | 2 | Ø95 | Ø65 | — | — | — | Ø14 | 150 | 100 | 346 max | — |
РКД-3-1540 | 1 | 12 | 23 | Ø115 | 416 max | ||||||
РКД-3-2025 | 2 | Ø105 | Ø75 | — | — | — | — | ||||
РКД-3-2040 | 2 | — | — | — | — | ||||||
РКД-3-2525 | 2 | Ø115 | Ø85 | — | — | — | — | ||||
РКД-3-2540 | 2 | — | — | — | — | ||||||
РКД-3-3225 | 2 | Ø135 | Ø100 | — | — | — | Ø18 | — | |||
РКД-3-3240 | 2 | — | — | — | — | ||||||
РКД-1-4025 | 2 | Ø145 | Ø110 | — | — | — | 160 | 90 | — | ||
РКД-1-4040 | 2 | — | — | — | 100 | — | |||||
РКД-1-5025 | 2 | Ø160 | Ø125 | — | — | — | 90 | — | |||
РКД-1-5040 | 2 | — | — | — | 100 | — | |||||
РКД-1-10016 | 3 | Ø215 | Ø180 | — | — | — | 310 | 170 | 582 max | — | |
РКД-1-10025 | 3 | Ø230 | Ø190 | — | — | — | Ø22 | — | |||
РКД-1-10040 | 3 | — | — | — | — |
Назначение
Произвольное рабочее положение.Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.
- Предотвращение проскоков пара при отводе конденсата.
- Автоматическая стабилизация температуры в паропотребляющих объектах (теплообменниках) при резких колебаниях нагрузки с получением на выходе КОРАЛ РКДЛ переохлажденного конденсата.
- Гарантированная экономия тепловой энергии.
Достоинства и преимущества
- Повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозионных покрытий для самых ответственных деталей.
- Простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта.
- Полная ликвидация проскоков пара в отличие от термодинамических, которые теоретически могут пропускать до 15-20% пара.
- Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата (устойчивы к воздействию низких температур).
- Простота контроля работы конденсатоотводчика.
- Длительный срок эксплуатации (до 10 лет) и быстрота окупаемости.
- Изготовление под заказанные Вами условные диаметры и давления.
- Небольшие затраты времени и средств на обучение персонала.
Модель | Ду, мм | Ру, кг/см2 | Дс , диаметр седла, мм | Кv,т/час | Масса, кг | Размер (ДхВ) |
РКДЛ 1525 | 15 | 25 | 2,0 … 4,0 | 0,091…0,36 | 14 | 188Х240 |
РКДЛ 2025 | 20 | 2,5 … 5,0 | 0,14…0,57 | |||
РКДЛ 2525 | 25 | 3,2 … 6,3 | 0,24…0,90 | |||
РКДЛ 3225 | 32 | 4,0 … 8,0 | 0,36…1,45 | |||
РКДЛ 4025 | 40 | 5,0 … 10,0 | 0,57…2,27 | |||
РКДЛ 5025 | 50 | 6,3 … 16,0 | 0,90…5,81 |
Габаритные и присоединительные размеры конденсатоотводчика термостатического КОРАЛ РКДЛ
Термодинамические конденсатоотводчики 45с13нж КОРАЛ и 45с13нж-ф КОРАЛ лучше работают при перепаде давления пара более 4-5 атм. Произвольное рабочее положение.
Рекомендуются к применению при ограниченном бюджете.
Преимущества конденсатоотводчиков 45с13нж и 45с13нж-ф КОРАЛ:
1. Основное преимущество — цена, которая в 3-5 раз ниже, чем у поплавковых конденсатоотводчиков.
2. Устойчивы к гидроударам.
3. Конденсатоотводчики 45с13нж-ф оснащены сетчатым фильтром, что делает их более долговечными.
Технические характеристики:
Обозначение | Dу, мм | Ру, кгс/см2 | Кv, кг/ч | Масса, кг |
45с13нж КОРАЛ | 15 | 40 | 180 | 1,29 |
20 | 280 | 1,3 | ||
25 | 400 | 1,36 | ||
32 | 720 | 5,12 | ||
40 | 1100 | 5,09 | ||
50 | 1600 | 5,19 | ||
45с13нж-ф КОРАЛ | 15 | 40 | 180 | 1,44 |
20 | 280 | 1,52 | ||
25 | 400 | 1,58 | ||
32 | 720 | 5,85 | ||
40 | 1100 | 5,82 | ||
50 | 1600 | 6,17 |
Габаритные и присоединительные размеры конденсатоотводчиков серии 45с13нж КОРАЛ и 45с13нж-ф КОРАЛ:
Обозначение | Dу, мм | Размеры, мм | |||
L | H | h | D | ||
45с13нж-КОРАЛ | 15 | 100 | 78 | 57,7 | Ø48 |
20 | |||||
25 | |||||
32 | 150 | 127 | 93,7 | Ø80 | |
40 | |||||
50 | |||||
45с13нж-ф-КОРАЛ | 15 | 100 | 102 | 54,7 | Ø48 |
20 | 107 | 57,7 | |||
25 | 107 | 60,7 | |||
32 | 150 | 173 | 89,7 | Ø80 | |
40 | 173 | 91,7 | |||
50 | 177 | 97,7 |
ksptrade.ru
Конденсатоотводчики
По принципу действия запорного элемента конденсатоотводчики делятся на три группы:
Главное назначение конденсатоотводчика — выпускать из системы конденсат, воздух и другие неконденсируемые газы, но задерживать пар до тех пор, пока он полностью не сконденсируется.
Соосное горизонтальное соединение.
Уникальная разработка конструкторов компании «КОРАЛ», не имеющая аналогов в мире.
Уникальность заключается в том, что для конденсатоотводчика КОРАЛ РКПМ-РН не нужно точно знать перепад давления пара и расхода конденсата.
Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.Преимущества:
- Обладают наилучшими энергосберегающими свойствами среди всех типов конденсатоотводчиков.
- Имеют максимальный срок службы (до 15 лет).
- Хорошо работают даже при незначительных изменениях давления и расхода конденсата.
- Могут работать в экстремальных условиях.
- Устойчивы к гидроударам.
- Полностью исключают проскоки пара.
Технические характеристики КОРАЛ РКПМ-РН:
№ п/п | Обозначение | Ду, мм | Ру, кгс/см2 | Д седла, мм | Kv, кг/ч | Масса, кг |
1 | РКПМ-РH-1525 | 15 |
25
| 2,0…3,2 | 91…232 | 10,4 |
2 | РКПМ-РH-2025 | 20 | 2,5…4,0 | 142…363 | 10,9 | |
3 | РКПМ-РH-2525 | 25 | 3,2…5,0 | 232…567 | 12,4 | |
4 | РКПМ-РH-3225 | 32 | 4,0…6,3 | 363…901 | 13,8 | |
5 | РКПМ-РH-4025 | 40 | 5,0…8,0 | 567…1453 | 26,6 | |
6 | РКПМ-РH-5025 | 50 | 6,3…10,0 | 901…2270 | 28,8 | |
7 | РКПМ-Рh3-5025 | 50 | 12,5; 16 | 3547…5811 | 30,2 | |
8 | РКПМ-РH-1540 | 15 | 40 | 2,0…3,2 | 91…232 | 10,9 |
9 | РКПМ-РH-2040 | 20 | 2,5…4,0 | 142…363 | 11,4 | |
10 | РКПМ-РH-2540 | 25 | 3,2…5,0 | 232…567 | 12,7 | |
11 | РКПМ-РH-3240 | 32 | 4,0…6,3 | 363…901 | 14,4 | |
12 | РКПМ-РH-4040 | 40 | 5,0…8,0 | 567…1453 | 28 | |
13 | РКПМ-РH-5040 | 50 | 6,3…10,0 | 901…2270 | 29,8 |
Габаритные и присоединительные размеры регулируемых поплавковых конденсатоотводчиков КОРАЛ РКПМ РН
Обозначение | Ду, мм | Ру, кгс/см2 | h, мм | Н, мм | L, мм | В, мм | D1, мм | D, мм | d, мм |
РКПМ-РН-1525 | 15 | 25 | 267,5 | 406 | 214 | Ø 150 | Ø 65 | Ø 95 | Ø 14 |
РКПМ-РН-2025 | 20 | 267,5 | 406 | 216 | Ø 150 | Ø 75 | Ø 105 | Ø 14 | |
РКПМ-РН-2525 | 25 | 322,5 | 461 | 220 | Ø 150 | Ø 85 | Ø 115 | Ø 14 | |
РКПМ-РН-3225 | 32 | 322,5 | 461 | 234 | Ø 150 | Ø 100 | Ø 135 | Ø 18 | |
РКПМ-РН-4025 | 40 | 438 | 590 | 280 | Ø 190 | Ø 110 | Ø 145 | Ø 18 | |
РКПМ-РН-5025 | 50 | 438 | 590 | 320 | Ø 190 | Ø 125 | Ø 160 | Ø 18 | |
РКПМ-РН2-5025 | 50 | 438 | 590 | 320 | Ø 190 | Ø 125 | Ø 160 | Ø 18 | |
РКПМ-РН-1540 | 15 | 40 | 275,5 | 414 | 214 | Ø150 | Ø 65 | Ø 95 | Ø 14 |
РКПМ-РН-2040 | 20 | 275,5 | 414 | 216 | Ø150 | Ø 75 | Ø 105 | Ø 14 | |
РКПМ-РН-2540 | 25 | 330,5 | 469 | 264 | Ø150 | Ø 85 | Ø 115 | Ø 14 | |
РКПМ-РН-3240 | 32 | 330,5 | 469 | 274 | Ø150 | Ø 100 | Ø 135 | Ø 18 | |
РКПМ-РН-4040 | 40 | 447 | 599 | 320 | Ø 190 | Ø 110 | Ø 145 | Ø 18 | |
РКПМ-РН-5040 | 50 | 447 | 599 | 320 | Ø 190 | Ø 125 | Ø 160 | Ø 18 |
Преимущества поплавковых конденсатоотводчиков в том, что они не нуждаются в настройке, ответственные детали выполнены из нержавеющей стали 12Х18Н10Т, высокая производительность, устойчивая работа на малых нагрузках и при колебаниях нагрузки и давления, обеспечивает непрерывный отвод конденсата, осуществляет полную ликвидацию проскоков пара, простота контроля работы КО, не требуют настройки, полностью исключает подтопление теплообменника конденсатом, длительный срок эксплуатации — 12 лет и быстрота окупаемости — до 2 месяцев.
Основные технические характеристики поплавковых конденсатоотводчиков «КОРАЛ» РКП
Конденсатоотводчик | Рабочая среда | Температура рабочей среды | Диаметр Ду (мм) | Давление Ру (кгс/см2) | Пропускная способность Kv (м3/ч) |
РКП | Паровая смесь | до 300 Сo | 15, 20, 25, 32, 40, 50, 100. | до 30 кгс/см2 | от 0,25 до 5 м3/ч |
Правильный выбор конденсатоотводчиков обеспечивает надежную и эффективную работу системы сбора и возврата конденсата. Они должны удовлетворять следующим требованиям:
- обеспечивать удаление из системы конденсата при определенной и наиболее эффективной для данной системы температуре;
- обеспечивать постоянное удаление воздуха и газов, растворенных в конденсате;
- исключать утечку пара до допустимых величин;
- функционировать при переменном давлении в конденсатопроводе;
- работать на загрязненном конденсате;
- обладать коррозийной стойкостью, герметичностью по отношению к внешней среде;
- обеспечивать возможность присоединения их к трубопроводу с помощью фланцев, муфт или сварки;
- быть прочными, жесткими, долговечными, технологичными, ремонтопригодными и удобными при обслуживании.
Вертикальное соединение.
Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.
Назначение:
- Обеспечить расход пара в теплообменнике таким образом, чтобы пар в теплообменнике полностью превращался в конденсат и тем самым максимально отдавал свой запас теплоты.
- Непрерывно отводить образующийся в теплообменнике конденсат в линию сбора конденсата, т.е. чтобы не происходило накопление конденсата в теплообменнике
- Отводить воздух, всегда находящийся в теплообменнике (в частности при пуске) и растворенные в паре газы.
- Исключить утечку пара.
- Сохранять работоспособность при переменных рабочем и обратном давлениях.
- Работать на загрязненном конденсате.
- Обладать коррозионной стойкостью.
- Обеспечить возможность присоединения к трубопроводу с помощью фланцев или муфт (по спецзаказу)
- Быть удобным для обслуживания и ремонта.
Преимущества:
- Обладают наилучшими энергосберегающими свойствами среди всех типов конденсатоотводчиков.
- Имеют максимальный срок службы (до 15 лет).
- Хорошо работают даже при незначительных изменениях давления и расхода конденсата.
- Могут работать в экстремальных условиях.
- Устойчивы к гидроударам.
- Полностью исключают проскоки пара.
Технические характеристики поплавкового конденсатоотводчика РКП:
Модель | Ду, мм | Ру, кгс/см2 | Д седла, мм | Kv, м3/ч | Масса, кг |
РКП 15-25-1 | 15 | 25 | 2,5…6,3 | 0,14…0,9 | 12.5 |
РКП 20-25-1 | 20 | 3,2…8,0 | 0,23…1,45 | 13,5 | |
РКП 25-25-1 | 25 | 4…10 | 0,36…2,27 | 16,0 | |
РКП 32-25-1 | 32 | 5…12,5 | 0,56…3,55 | 17,0 | |
РКП 40-25-1 | 40 | 6,3…16 | 0,90…5,81 | 23,5 | |
РКП 50-25-1 | 50 | 8…20 | 1,45…9,05 | 34,5 |
Габаритные и присоединительные размеры конденсатоотводчика поплавкового КОРАЛ РКП:
Обозначение | А, мм | В, мм | С, мм | D, мм | d |
РКП 15-25-1 | 356 | 26 | 180 | 65 | 14 |
РКП 20-25-1 | 363 | 26 | 180 | 75 | 14 |
РКП 25-25-1 | 400 | 30 | 195 | 85 | 14 |
РКП 32-25-1 | 409 | 30 | 195 | 100 | 18 |
РКП 40-25-1 | 494 | 36 | 215 | 110 | 18 |
РКП 50-25-1 | 515 | 44 | 270 | 125 | 18 |
Термостатические конденсатоотводчики типа КОРАЛ РКД и КОРАЛ РКДЛ с чувствительным элементом, состоящим из пакета биметаллических пластин стержня из термочувствительной пластмассы. Этим изделиям несвойственны недостатки, присущие сильфонным конденсатоотводчикам.
Основными преимуществами конденсатоотводчиков «КОРАЛ РКД и РКДЛ» является простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта, термостатические КО «КОРАЛ» обеспечивают полную ликвидацию проскоков пара.
Преимущества термостатических конденсатоотводчиков: повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозийных покрытий для самых ответственных деталей. Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата.
Простота контроля работы конденсатоотводчика. Длительный срок эксплуатации — 10 лет и быстрота окупаемости. Возможность вертикальной и горизонтальной установки, тип присоединения — фланцевый, резьба, приварка.
Основные технические характеристики термостатических конденсатоотводчиков «КОРАЛ»: РКД и РКДЛ
Конденсатоотводчик | Рабочая среда | Температура рабочей среды | Диаметр Ду (мм) | Давление Ру (кгс/см2) | Пропускная способность Kv (т/час) |
РКД и его модификации | Паровая смесь | до 180 Сo | 15, 20, 25, 32, 40, 50, 100. | до 50 кгс/см2 | от 0,1 до 22 т/час |
РКДЛ и его модификации | Паровая смесь | до 250 Сo | 15, 20, 25, 32, 40, 50, 100. | до 50 кгс/см2 | от 0,1 до 22 т/час |
Назначение
Произвольное рабочее положение.Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.
- Предотвращение проскоков пара при отводе конденсата.
- Автоматическая стабилизация температуры в паропотребляющих объектах (теплообменниках) при резких колебаниях нагрузки с получением на выходе переохлажденного конденсата.
- Гарантированная экономия тепловой энергии.
Достоинства и преимущества термостатического конденсатоотводчика КОРАЛ РКД
- Повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозионных покрытий для самых ответственных деталей.
- Простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта.
- Полная ликвидация проскоков пара в отличие от термодинамических, которые теоретически могут пропускать до 15-20% пара.
- Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата. Устойчивы к воздействию низких температур.
- Простота контроля работы конденсатоотводчика.
- Длительный срок эксплуатации (до 10 лет) и быстрота окупаемости.
- Изготовление под заказанные Вами условные диаметры и давления.
- Малые затраты времени и средств на обучение персонала.
Обозначение | Ду, мм | Ру, кг/см2 | Дс, диаметр седла, мм | Кv, т/час | Масса, кг |
РКД-3-1525 | 15 | 25 | 2,0…4,0 | 0,091…0,36 | 3,6 |
РКД-3-1540 | 40 | 5,9 | |||
РКД-3-2025 | 20 | 25 | 2,5…5,0 | 0,14…0,57 | 4,2 |
РКД-3-2040 | 40 | 4,25 | |||
РКД-3-2525 | 25 | 25 | 3,2…6,3 | 0,24…0,90 | 4,8 |
РКД-3-2540 | 40 | 4,7 | |||
РКД-3-3225 | 32 | 25 | 4,0…8,0 | 0,36…1,45 | 5,9 |
РКД-3-3240 | 40 | 5,9 | |||
РКД -1-4025 | 40 | 25 | 5,0…10,0 | 0,57…2,27 | 7 |
РКД -1-4040 | 40 | 7 | |||
РКД -1-5025 | 50 | 25 | 6,3…16,0 | 0,90…5,81 | 8,6 |
РКД -1-5040 | 40 | 8,5 | |||
РКД -1-10016 | 100 | 16 | 16,0…50,0 | 5,81…56,8 | 20,3 |
РКД -1-10025 | 25 | 22,7 | |||
РКД -1-10040 | 40 | 24,4 |
Габаритные и присоединительные размеры конденсатоотводчика термостатического КОРАЛ РКД
Обозначение | Рис. | Размеры, мм | |||||||||
D | D1 | D2 | D3 | D4 | d | B | H | L | L1 | ||
РКД-3-1525 | 2 | Ø95 | Ø65 | — | — | — | Ø14 | 150 | 100 | 346 max | — |
РКД-3-1540 | 1 | 12 | 23 | Ø115 | 416 max | ||||||
РКД-3-2025 | 2 | Ø105 | Ø75 | — | — | — | — | ||||
РКД-3-2040 | 2 | — | — | — | — | ||||||
РКД-3-2525 | 2 | Ø115 | Ø85 | — | — | — | — | ||||
РКД-3-2540 | 2 | — | — | — | — | ||||||
РКД-3-3225 | 2 | Ø135 | Ø100 | — | — | — | Ø18 | — | |||
РКД-3-3240 | 2 | — | — | — | — | ||||||
РКД-1-4025 | 2 | Ø145 | Ø110 | — | — | — | 160 | 90 | — | ||
РКД-1-4040 | 2 | — | — | — | 100 | — | |||||
РКД-1-5025 | 2 | Ø160 | Ø125 | — | — | — | 90 | — | |||
РКД-1-5040 | 2 | — | — | — | 100 | — | |||||
РКД-1-10016 | 3 | Ø215 | Ø180 | — | — | — | 310 | 170 | 582 max | — | |
РКД-1-10025 | 3 | Ø230 | Ø190 | — | — | — | Ø22 | — | |||
РКД-1-10040 | 3 | — | — | — | — |
Назначение
Произвольное рабочее положение.Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.
- Предотвращение проскоков пара при отводе конденсата.
- Автоматическая стабилизация температуры в паропотребляющих объектах (теплообменниках) при резких колебаниях нагрузки с получением на выходе КОРАЛ РКДЛ переохлажденного конденсата.
- Гарантированная экономия тепловой энергии.
Достоинства и преимущества
- Повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозионных покрытий для самых ответственных деталей.
- Простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта.
- Полная ликвидация проскоков пара в отличие от термодинамических, которые теоретически могут пропускать до 15-20% пара.
- Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата (устойчивы к воздействию низких температур).
- Простота контроля работы конденсатоотводчика.
- Длительный срок эксплуатации (до 10 лет) и быстрота окупаемости.
- Изготовление под заказанные Вами условные диаметры и давления.
- Небольшие затраты времени и средств на обучение персонала.
Модель | Ду, мм | Ру, кг/см2 | Дс , диаметр седла, мм | Кv,т/час | Масса, кг | Размер (ДхВ) |
РКДЛ 1525 | 15 | 25 | 2,0 … 4,0 | 0,091…0,36 | 14 | 188Х240 |
РКДЛ 2025 | 20 | 2,5 … 5,0 | 0,14…0,57 | |||
РКДЛ 2525 | 25 | 3,2 … 6,3 | 0,24…0,90 | |||
РКДЛ 3225 | 32 | 4,0 … 8,0 | 0,36…1,45 | |||
РКДЛ 4025 | 40 | 5,0 … 10,0 | 0,57…2,27 | |||
РКДЛ 5025 | 50 | 6,3 … 16,0 | 0,90…5,81 |
Габаритные и присоединительные размеры конденсатоотводчика термостатического КОРАЛ РКДЛ
Термодинамические конденсатоотводчики 45с13нж КОРАЛ и 45с13нж-ф КОРАЛ лучше работают при перепаде давления пара более 4-5 атм. Произвольное рабочее положение.
Рекомендуются к применению при ограниченном бюджете.
Преимущества конденсатоотводчиков 45с13нж и 45с13нж-ф КОРАЛ:
1. Основное преимущество — цена, которая в 3-5 раз ниже, чем у поплавковых конденсатоотводчиков.
2. Устойчивы к гидроударам.
3. Конденсатоотводчики 45с13нж-ф оснащены сетчатым фильтром, что делает их более долговечными.
Технические характеристики:
Обозначение | Dу, мм | Ру, кгс/см2 | Кv, кг/ч | Масса, кг |
45с13нж КОРАЛ | 15 | 40 | 180 | 1,29 |
20 | 280 | 1,3 | ||
25 | 400 | 1,36 | ||
32 | 720 | 5,12 | ||
40 | 1100 | 5,09 | ||
50 | 1600 | 5,19 | ||
45с13нж-ф КОРАЛ | 15 | 40 | 180 | 1,44 |
20 | 280 | 1,52 | ||
25 | 400 | 1,58 | ||
32 | 720 | 5,85 | ||
40 | 1100 | 5,82 | ||
50 | 1600 | 6,17 |
Габаритные и присоединительные размеры конденсатоотводчиков серии 45с13нж КОРАЛ и 45с13нж-ф КОРАЛ:
Обозначение | Dу, мм | Размеры, мм | |||
L | H | h | D | ||
45с13нж-КОРАЛ | 15 | 100 | 78 | 57,7 | Ø48 |
20 | |||||
25 | |||||
32 | 150 | 127 | 93,7 | Ø80 | |
40 | |||||
50 | |||||
45с13нж-ф-КОРАЛ | 15 | 100 | 102 | 54,7 | Ø48 |
20 | 107 | 57,7 | |||
25 | 107 | 60,7 | |||
32 | 150 | 173 | 89,7 | Ø80 | |
40 | 173 | 91,7 | |||
50 | 177 | 97,7 |
promtekmsk.ru
