Корал конденсатоотводчики: Конденсатоотводчик поплавковый РКП

Содержание

Конденсатоотводчики КОРАЛ

Конденсатоотводчики КОРАЛ

1.1. Обеспечить скорость и, соответственно, расход пара в теплообменнике таким, чтобы пар в теплообменнике полностью превращался в конденсат и тем самым максимально отдавал свой запас теплоты;
1.2. Непрерывно отводить образующийся в теплообменнике конденсат в линию сбора конденсата, т.е. чтобы не допускать накопления конденсата в теплообменнике.
Конденсатоотводчик с опрокинутым поплавком (в дальнейшем конденсатоотводчик, сокращенно К/O) должен:
1.1. Обеспечить расход пара в теплообменнике таким образом, чтобы пар в теплообменнике полностью превращался в конденсат и тем самым максимально отдавал свой запас теплоты.
1.2. Непрерывно отводить образующийся в теплообменнике конденсат в линию сбора конденсата, т.е. чтобы не происходило накопление конденсата в теплообменнике.
1.3. Отводить воздух, всегда находящийся в теплообменнике (в частности при пуске) и растворенные в паре газы.
Примечание. Наличие различных газов в паре заметно уменьшает его температуру и теплоотдачу при конденсации из-за образования на поверхности теплообмена газовой пленки. Эта пленка представляет собой значительное термическое сопротивление из-за малых значений коэффициента теплопроводности газов. Наличие в водяном паре 1% воздуха уменьшает коэффициент теплоотдачи при конденсации неподвижного пара на 60%. Углекислый газ (СО2) при охлаждении конденсата образует с водой угольную кислоту, которая вызывает сильную коррозию оборудования.
1.4. Исключить утечку пара.
1.5. Сохранять работоспособность при переменных рабочем и обратном давлениях.
1.6. Работать на загрязненном конденсате.
1.7. Обладать коррозионной стойкостью.
1.8. Обеспечить возможность присоединения к трубопроводу с помощью фланцев или муфт (по спецзаказу)
1.9. Быть удобным для обслуживания и ремонта.
№ п/пНаименование                                                   (табличная фигура)Ду, ммРу, кг/см2Условная пропускная способность, м3Рабочая средаto C среды

Тип присоедине-ния

Конденсатоотводчики термостатические РКД и РКДЛ

1РКД-3Л15250,1-0,9паровая смесьдо +250фланцевое
2РКД-3Н15400,1-0,9
3РКД-3Р20250,1-0,9
4РКД-3Т20400,1-0,9
5РКД-3М25250,1-0,9
6РКД-3П25400,1-0,9
7РКД-3К32250,9-3,3
8РКД-1Л40250,64-6,4
9РКД-1П50250,64-6,4
10РКД-1Р50400,64-6,4
11РКД-1К100164,4-25
12РКД-1К100404,4-25
13РКДЛ 152515250,091-0,36
14РКДЛ 202520250,14-0,57
15
РКДЛ 252525250,24-0,90
16РКДЛ 322532250,36-1,45
17РКДЛ 402540250,57-2,27
18РКДЛ 502550250,9-5,81

Конденсатоотводчики поплавковые РКП и РКПМ-Б

1РКП 15-25-11525Пропускная способность может именяться в зависимости от диаметра седла (по требованию заказчика)паро-конденсатная смесьдо +300фланцевое
2РКП 20-25-12025
3РКП 25-25-12525
4РКП 32-25-13225
5РКП 40-25-14025
6РКП 50-25-15025
7РКПМ-Б -15401540
8РКПМ-Б -20402040
9РКПМ-Б -25402540
10РКПМ-Б -32403240
11РКПМ-Б -40404040
12РКПМ-Б -50405040

Регулятор температуры воды КОРАЛ РТВЖ

Регулятор температуры воды жидкостной РТВЖ (в дальнейшем регулятор) предназначен для автоматического поддержания температуры горячего водоснабжения (в дальнейшем ГВС) (исполнение 1 и 2), температуры обратной воды в системах приточной вентиляции (исполнение 1 и 2), системах охлаждения технологического оборудования (исполнение 3).
В первых двух случаях (исполнение 1 и 2) установка регулятора позволяет уменьшить расход тепловой энергии путем снижения расхода теплоносителя, а в последнем случае (исполнение 3) стабилизировать температурный режим технологического оборудования и снизить расход охлаждающей воды.
Регулятор рекомендуется применять в системах ГВС и приточной вентиляции жилых, административных и производственных зданий, системах охлаждения технологического оборудования в соответствии со схемами, рекомендованными в руководстве по эксплуатации.
№ п/пНаименование                                                   (табличная фигура)Ду, ммРу, кг/см2Условная пропускная способность, м3Рабочая средаto C среды

Тип присоедине-ния

Регулятор температуры воды КОРАЛ РТВЖ
1РТВЖ 16.025 исп.125
16
9вода+150фланцевое
2РТВЖ 16.025 исп.2
3РТВЖ 16.025 исп.1
4РТВЖ 16.050 исп.1501620
5РТВЖ 16.050 исп.2
6РТВЖ 16.050 исп.3
7РТВЖ 16.100 исп.11001680
8РТВЖ 16.100 исп.2

Конденсатоотводчики



По принципу действия запорного элемента конденсатоотводчики делятся на три группы:

  Главное назначение конденсатоотводчика — выпускать из системы конденсат, воздух и другие неконденсируемые газы, но задерживать пар до тех пор, пока он полностью не сконденсируется.





Соосное горизонтальное соединение.

Уникальная разработка конструкторов компании «КОРАЛ», не имеющая аналогов в мире.

Уникальность заключается в том, что для конденсатоотводчика КОРАЛ РКПМ-РН не нужно точно знать перепад давления пара и расхода конденсата.

Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.



Преимущества:
  1. Обладают наилучшими энергосберегающими свойствами среди всех типов конденсатоотводчиков.
  2. Имеют максимальный срок службы (до 15 лет).
  3. Хорошо работают даже при незначительных изменениях давления и расхода конденсата.
  4. Могут работать в экстремальных условиях.
  5. Устойчивы к гидроударам.
  6. Полностью исключают проскоки пара.

Технические характеристики КОРАЛ РКПМ-РН:

№ п/п

Обозначение

Ду, мм

Ру, кгс/см2

Д седла, мм

Kv, кг/ч

Масса, кг

1

РКПМ-РH-1525

15





25





2,0…3,2

91…232

10,4

2

РКПМ-РH-2025

20

2,5…4,0

142…363

10,9

3

РКПМ-РH-2525

25

    3,2…5,0

232…567

12,4

4

РКПМ-РH-3225

32

4,0…6,3

363…901

13,8

5

РКПМ-РH-4025

40

5,0…8,0

567…1453

26,6

6

РКПМ-РH-5025

50

6,3…10,0

901…2270

28,8

7

РКПМ-Рh3-5025

50

12,5; 16

3547…5811

30,2

8

РКПМ-РH-1540

15

40

2,0…3,2

91…232

10,9

9

РКПМ-РH-2040

20

2,5…4,0

142…363

11,4

10

РКПМ-РH-2540

25

3,2…5,0

232…567

12,7

11

РКПМ-РH-3240

32

4,0…6,3

363…901

14,4

12

РКПМ-РH-4040

40

5,0…8,0

567…1453

28

13

РКПМ-РH-5040

50

6,3…10,0

901…2270

29,8

Габаритные и присоединительные размеры регулируемых поплавковых конденсатоотводчиков КОРАЛ РКПМ РН


Обозначение

Ду, мм

Ру, кгс/см2

h, мм

Н, мм

L, мм

В, мм

D1, мм

D, мм

d, мм

РКПМ-РН-1525

15

25

267,5

406

214

Ø 150

Ø 65

Ø 95

Ø 14

РКПМ-РН-2025

20

267,5

406

216

Ø 150

Ø 75

Ø 105

Ø 14

РКПМ-РН-2525

25

322,5

461

220

Ø 150

Ø 85

Ø 115

Ø 14

РКПМ-РН-3225

32

322,5

461

234

Ø 150

Ø 100

Ø 135

Ø 18

РКПМ-РН-4025

40

438

590

280

Ø 190

Ø 110

Ø 145

Ø 18

РКПМ-РН-5025

50

438

590

320

Ø 190

Ø 125

Ø 160

Ø 18

РКПМ-РН2-5025

50

438

590

320

Ø 190

Ø 125

Ø 160

Ø 18

РКПМ-РН-1540

15

40

275,5

414

214

Ø150

Ø 65

Ø 95

Ø 14

РКПМ-РН-2040

20

275,5

414

216

Ø150

Ø 75

Ø 105

Ø 14

РКПМ-РН-2540

25

330,5

469

264

Ø150

Ø 85

Ø 115

Ø 14

РКПМ-РН-3240

32

330,5

469

274

Ø150

Ø 100

Ø 135

Ø 18

РКПМ-РН-4040

40

447

599

320

Ø 190

Ø 110

Ø 145

Ø 18

РКПМ-РН-5040

50

447

599

320

Ø 190

Ø 125

Ø 160

Ø 18






  Преимущества поплавковых конденсатоотводчиков в том, что они не нуждаются в настройке, ответственные детали выполнены из нержавеющей стали 12Х18Н10Т, высокая производительность, устойчивая работа на малых нагрузках и при колебаниях нагрузки и давления, обеспечивает непрерывный отвод конденсата, осуществляет полную ликвидацию проскоков пара, простота контроля работы КО, не требуют настройки, полностью исключает подтопление теплообменника конденсатом, длительный срок эксплуатации — 12 лет и быстрота окупаемости — до 2 месяцев.



Основные технические характеристики поплавковых конденсатоотводчиков «КОРАЛ» РКП

КонденсатоотводчикРабочая средаТемпература
рабочей среды
Диаметр Ду (мм)Давление
Ру (кгс/см2)
Пропускная
способность Kv (м3/ч)
РКППаровая смесьдо 300 Сo15, 20, 25, 32, 40, 50, 100.до 30 кгс/см2от 0,25 до 5 м3

  Правильный выбор конденсатоотводчиков обеспечивает надежную и эффективную работу системы сбора и возврата конденсата. Они должны удовлетворять следующим требованиям:

  1. обеспечивать удаление из системы конденсата при определенной и наиболее эффективной для данной системы температуре;
  2. обеспечивать постоянное удаление воздуха и газов, растворенных в конденсате;
  3. исключать утечку пара до допустимых величин;
  4. функционировать при переменном давлении в конденсатопроводе;
  5. работать на загрязненном конденсате;
  6. обладать коррозийной стойкостью, герметичностью по отношению к внешней среде;
  7. обеспечивать возможность присоединения их к трубопроводу с помощью фланцев, муфт или сварки;
  8. быть прочными, жесткими, долговечными, технологичными, ремонтопригодными и удобными при обслуживании.



Вертикальное соединение.

  Рекомендуются к применению как основной тип для дренажа любого технологического оборудования и паропроводов.

Назначение:

  •   Обеспечить расход пара в теплообменнике таким образом, чтобы пар в теплообменнике полностью превращался в конденсат и тем самым максимально отдавал свой запас теплоты.
  •   Непрерывно отводить образующийся в теплообменнике конденсат в линию сбора конденсата, т.е. чтобы не происходило накопление конденсата в теплообменнике
  •   Отводить воздух, всегда находящийся в теплообменнике (в частности при пуске) и растворенные в паре газы.
  •   Исключить утечку пара.
  •   Сохранять работоспособность при переменных рабочем и обратном давлениях.
  •   Работать на загрязненном конденсате.
  •   Обладать коррозионной стойкостью.
  •   Обеспечить возможность присоединения к трубопроводу с помощью фланцев или муфт (по спецзаказу)
  •   Быть удобным для обслуживания и ремонта.



Преимущества:
  1. Обладают наилучшими энергосберегающими свойствами среди всех типов конденсатоотводчиков.
  2. Имеют максимальный срок службы (до 15 лет).
  3. Хорошо работают даже при незначительных изменениях давления и расхода конденсата.
  4. Могут работать в экстремальных условиях.
  5. Устойчивы к гидроударам.
  6. Полностью исключают проскоки пара.

Технические характеристики поплавкового конденсатоотводчика РКП:

МодельДу, ммРу, кгс/см2Д седла, ммKv, м3Масса, кг
РКП 15-25-115252,5…6,30,14…0,912.5
РКП 20-25-1203,2…8,00,23…1,4513,5
РКП 25-25-1254…100,36…2,2716,0
РКП 32-25-1325…12,50,56…3,5517,0
РКП 40-25-1406,3…160,90…5,8123,5
РКП 50-25-1508…201,45…9,0534,5
Примечание: фланец, разборный, вертикальная врезка, возможность замены седел, to рабочей среды до 300 Сo, перепад давления 2,5 — 10,0 кгс/см2 (РКП 50-25-2: 4,0 — 10,0 кгс/см2)



Габаритные и присоединительные размеры конденсатоотводчика поплавкового КОРАЛ РКП:

ОбозначениеА, ммВ, ммС, ммD, ммd
РКП 15-25-1356261806514
РКП 20-25-1363261807514
РКП 25-25-1400301958514
РКП 32-25-14093019510018
РКП 40-25-14943621511018
РКП 50-25-15154427012518






  Термостатические конденсатоотводчики типа КОРАЛ РКД и КОРАЛ РКДЛ с чувствительным элементом, состоящим из пакета биметаллических пластин стержня из термочувствительной пластмассы. Этим изделиям несвойственны недостатки, присущие сильфонным конденсатоотводчикам.

  Основными преимуществами конденсатоотводчиков «КОРАЛ РКД и РКДЛ» является простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта, термостатические КО «КОРАЛ» обеспечивают полную ликвидацию проскоков пара.

  Преимущества термостатических конденсатоотводчиков: повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозийных покрытий для самых ответственных деталей. Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата.

  Простота контроля работы конденсатоотводчика. Длительный срок эксплуатации — 10 лет и быстрота окупаемости. Возможность вертикальной и горизонтальной установки, тип присоединения — фланцевый, резьба, приварка.

Основные технические характеристики термостатических конденсатоотводчиков «КОРАЛ»: РКД и РКДЛ

КонденсатоотводчикРабочая средаТемпература
рабочей среды
Диаметр Ду (мм)Давление
Ру (кгс/см2)
Пропускная
способность Kv (т/час)
РКД
и его модификации
Паровая смесьдо 180 Сo15, 20, 25, 32, 40, 50, 100.до 50 кгс/см2от 0,1 до 22 т/час
РКДЛ
и его модификации
Паровая смесьдо 250 Сo15, 20, 25, 32, 40, 50, 100.до 50 кгс/см2от 0,1 до 22 т/час
  Поплавковые конденсатоотводчики типа КОРАЛ РКП и КОРАЛ РКПМ по принципу работы аналогичны конденсатоотводчику типа 45ч13нж, но имеют основное преимущество, заключающееся в более устойчивой работе в широком диапазоне перепадов давления. Конденсатоотводчики «КОРАЛ РКП» и его модификации зарекомендовали себя с положительной стороны на многих предприятиях России в разных отраслях промышленности.



Назначение

Произвольное рабочее положение.
  Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.
  •   Предотвращение проскоков пара при отводе конденсата.
  •   Автоматическая стабилизация температуры в паропотребляющих объектах (теплообменниках) при резких колебаниях нагрузки с получением на выходе переохлажденного конденсата.
  •   Гарантированная экономия тепловой энергии.

Достоинства и преимущества термостатического конденсатоотводчика КОРАЛ РКД

  •   Повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозионных покрытий для самых ответственных деталей.
  •   Простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта.
  •   Полная ликвидация проскоков пара в отличие от термодинамических, которые теоретически могут пропускать до 15-20% пара.
  •   Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата. Устойчивы к воздействию низких температур.
  •   Простота контроля работы конденсатоотводчика.
  •   Длительный срок эксплуатации (до 10 лет) и быстрота окупаемости.
  •   Изготовление под заказанные Вами условные диаметры и давления.
  •   Малые затраты времени и средств на обучение персонала.
Основные технические характеристики конденсатоотводчика КОРАЛ РКД
ОбозначениеДу, ммРу, кг/см2Дс, диаметр седла, ммКv, т/часМасса, кг
РКД-3-152515252,0…4,00,091…0,363,6
РКД-3-1540405,9
РКД-3-202520252,5…5,00,14…0,574,2
РКД-3-2040404,25
РКД-3-252525253,2…6,30,24…0,904,8
РКД-3-2540404,7
РКД-3-322532254,0…8,00,36…1,455,9
РКД-3-3240405,9
РКД -1-402540255,0…10,00,57…2,277
РКД -1-4040407
РКД -1-502550256,3…16,00,90…5,818,6
РКД -1-5040408,5
РКД -1-100161001616,0…50,05,81…56,820,3
РКД -1-100252522,7
РКД -1-100404024,4

Габаритные и присоединительные размеры конденсатоотводчика термостатического КОРАЛ РКД


Обозначение

Рис.

Размеры, мм

D

D1

D2

D3

D4

dBHL

L1

РКД-3-1525

2

Ø95

Ø65

Ø14150100346 max

РКД-3-1540

1

12

23

Ø115

416 max

РКД-3-2025

2

Ø105

Ø75

РКД-3-2040

2

РКД-3-2525

2

Ø115

Ø85

РКД-3-2540

2

РКД-3-3225

2

Ø135

Ø100

Ø18

РКД-3-3240

2

РКД-1-4025

2

Ø145

Ø110

16090

РКД-1-4040

2

100

РКД-1-5025

2

Ø160

Ø125

90

РКД-1-5040

2

100

РКД-1-10016

3

Ø215

Ø180

310170582 max

РКД-1-10025

3

Ø230

Ø190

Ø22

РКД-1-10040

3



Назначение

Произвольное рабочее положение.
  Рекомендуются к применению при низких температурах и для защиты от размораживания на паровых спутниках.
  •   Предотвращение проскоков пара при отводе конденсата.
  •   Автоматическая стабилизация температуры в паропотребляющих объектах (теплообменниках) при резких колебаниях нагрузки с получением на выходе КОРАЛ РКДЛ переохлажденного конденсата.
  •   Гарантированная экономия тепловой энергии.

Достоинства и преимущества

  •   Повышенная надежность ввиду отсутствия рычагов и шарниров, применяемых в отводчиках поплавкового типа, использование в изготовлении деталей нержавеющих и долговечных материалов, применение антикоррозионных покрытий для самых ответственных деталей.
  •   Простота и удобство в настройке, которая производится снаружи путем перемещения регулировочного винта.
  •   Полная ликвидация проскоков пара в отличие от термодинамических, которые теоретически могут пропускать до 15-20% пара.
  •   Наиболее полная степень использования тепловой энергии пара, по сравнению с термодинамическими и поплавковыми конденсатоотводчиками, что обусловлено принципиальной возможностью работы с отводом переохлажденного конденсата (устойчивы к воздействию низких температур).
  •   Простота контроля работы конденсатоотводчика.
  •   Длительный срок эксплуатации (до 10 лет) и быстрота окупаемости.
  •   Изготовление под заказанные Вами условные диаметры и давления.
  •   Небольшие затраты времени и средств на обучение персонала.

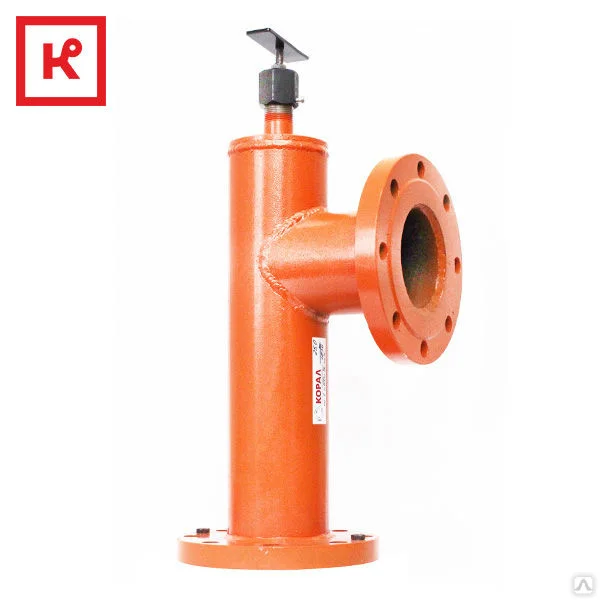

Основные технические характеристики термостатического конденсатоотводчика КОРАЛ РКДЛ
МодельДу, ммРу, кг/см2Дс , диаметр
седла, мм
Кv,т/часМасса, кгРазмер (ДхВ)
РКДЛ 152515252,0 … 4,00,091…0,3614188Х240
РКДЛ 2025202,5 … 5,00,14…0,57
РКДЛ 2525253,2 … 6,30,24…0,90
РКДЛ 3225324,0 … 8,00,36…1,45
РКДЛ 4025405,0 … 10,00,57…2,27
РКДЛ 5025506,3 … 16,00,90…5,81
Примечание: фланец, разборный, возможна замена седел, рабочее положение — вертикальное, to рабочей среды до 250 Сo, перепад давления до 12,5 кгс/см2

Габаритные и присоединительные размеры конденсатоотводчика термостатического КОРАЛ РКДЛ










  Термодинамические конденсатоотводчики 45с13нж КОРАЛ и 45с13нж-ф КОРАЛ лучше работают при перепаде давления пара более 4-5 атм. Произвольное рабочее положение.
  Рекомендуются к применению при ограниченном бюджете.

Преимущества конденсатоотводчиков 45с13нж и 45с13нж-ф КОРАЛ:

  1. Основное преимущество — цена, которая в 3-5 раз ниже, чем у поплавковых конденсатоотводчиков.
  2. Устойчивы к гидроударам.
  3. Конденсатоотводчики 45с13нж-ф оснащены сетчатым фильтром, что делает их более долговечными.

Технические характеристики:

ОбозначениеDу, ммРу, кгс/см2Кv, кг/чМасса, кг
45с13нж КОРАЛ15401801,29
202801,3
254001,36
327205,12
4011005,09
5016005,19
45с13нж-ф КОРАЛ15401801,44
202801,52
254001,58
327205,85
4011005,82
5016006,17

Габаритные и присоединительные размеры конденсатоотводчиков серии 45с13нж КОРАЛ и 45с13нж-ф КОРАЛ:

ОбозначениеDу, ммРазмеры, мм
LHhD
45с13нж-КОРАЛ151007857,7Ø48
20
25
3215012793,7Ø80
40
50
45с13нж-ф-КОРАЛ1510010254,7Ø48
2010757,7
2510760,7
3215017389,7Ø80
4017391,7
5017797,7

Блог инженера теплоэнергетика | Энергосберегающее оборудование – конденсатоотводчики и регуляторы температуры воды КОРАЛ

       Здравствуйте! Сбережение пара и горячей воды стало особенно актуальным за последние семь лет с принятием Федерального закона №261, стимулирующего повышение энергетической эффективности. Рациональное потребление тепла – первоочередная задача теплоэнергетика, и решает ее правильное энергосберегающее оборудование.

1. Конденсатоотводчики: поплавковые, термостатические, термодинамические.

      Наличие различных газов в паре заметно уменьшают его температуру и теплоотдачу при конденсации из-за образования на поверхности теплообмена газовой пленки. Эта пленка представляет собой значительное термическое сопротивление из-за малых значений коэффициента теплопроводности газов. Наличие в водяном паре 1% воздуха уменьшает коэффициент теплоотдачи при конденсации неподвижного пара на 60%. Углекислый газ при охлаждении конденсата образует с водой угольную кислоту, которая вызывает сильную коррозию оборудования.

      Поплавковые конденсатоотводчики РКП с вертикальным присоединением и РКПМ-РН с горизонтальным подбираются под параметры среды таким образом, чтобы пар в теплообменнике полностью превращался в конденсат и максимально отдавал свой запас тепла.

      Термостатические конденсатоотводчики РКД и РКДЛ (лимбовые) обеспечивают скорость прохождения пара и непрерывно отводят конденсат в линию сбора, не допуская его накопления в теплообменнике. Вращением регулировочного винта подбирается зазор между клапаном и седлом, обеспечивающий стабильное поступление конденсата без пара. Клапан, благодаря биметаллическим пластинам в термоблоке, перемещает к седлу против движения конденсата.

      Устойчивость может быть нарушена при нестабильном рабочем давлении, температуре и противодавлении. В этом случае может начать поступать пар на 10-15 градусов выше температуры конденсата. Температура термочувствительных элементов повышается, они изменяют форму и размеры, и в результате уменьшается зазор между клапаном и седлом вплоть до полного закрытия затвора. В этот момент достигается полная конденсация пара, исключается его утечка.

Такая конструкция, принцип работы и регулировка делают лимбовый конденсатоотводчик РКДЛ практически универсальным. Как показывает опыт эксплуатации, РКДЛ и РКД успешно применяются в бойлерах, паросушилках и других видах теплообменников.

      Термодинамические конденсатоотводчики 45с13нж и 45нж13нж используются преимущественно в том случае, когда возврат конденсата не осуществляется. Применяются на насыщенном и перегретом паре для автоматического отвода конденсата из паропроводов высокого и среднего давления. Работа 45с13нж основана на разнице скоростей конденсата и пара при протекании в зазоре между седлом и диском. При прохождении пара скорость в зазоре увеличивается, давление падает, и клапан закрывается.

2. Регуляторы температуры воды прямого действия.

      Автоматическое поддержание температуры горячего водоснабжения и температуры обратной воды позволяет снизить перерасход теплоносителя до 50%.
Жидкостные регуляторы температуры воды работают в системах открытого и закрытого теплоснабжения. РТВ «Корал» отличаются автоматической работой, отсутствием питания от источника электроэнергии, точностью поддержания температуры, долговечностью и ремонтопригодностью. Ответственные элементы изготовлены из нержавеющей стали.

      РТВЖ выпускается в 4 исполнениях, в том числе для стабилизации температурного режима технологического оборудования.

      РТВ-3 представляет собой устройство смешивающего типа, изменяет расход горячей воды между седлом и клапаном, тем самым регулирует подмес и стабилизирует температуру воды на выходе.

РТВ-2Р – регулятор для закрытых систем теплоснабжения с разнесенным клапаном и термобаллоном.

РТВк — выпущенные в 2015 году и, представленные на выставке Иннопром, компактные и исполненные для применения в стесненных условиях.

Сроки окупаемости регуляторов исчисляются несколькими месяцами, а их стоимость в несколько раз ниже аналогов.

      Конденсатоотводчики и регуляторы температуры воды «Корал» выпускаются уже 25 лет, это собственные патентные разработки, часть которых не имеет аналогов. Конструктивными особенностями являются простота и ремонтопригодность, что важно для отечественного рынка и серьезно влияет на стоимость изделий и их обслуживания.


Конденсатоотводчик паровой. Принцип работы парового конденсатоотводчика

Пар – один из наиболее эффективных теплоносителей, который моментально передает всю тепловую энергию потребителю при соприкосновении с теплопередатчиком. Кроме того, газообразной фазе легко придать требуемые характеристики – необходимую температуру и давление.Но при взаимодействии пара и оборудования образуется большое количество конденсата, что приводит к гидроударам, снижению тепловой мощности и ухудшению качеств газообразной фазы. Для борьбы с выпадающими на поверхности труб капельками воды необходимо использовать паровой конденсатоотводчик. На зарубежных предприятиях подобную арматуру именуют «ловушкой для пара», что полностью отражает функциональное назначение прибора.

Ловушки для пара

Конденсатоотводчики представляют собой одну из разновидностей промышленной трубопроводной арматуры, которая предназначена для предотвращения выпадения конденсата при использовании пара и более эффективного использования его тепловой энергии.

В результате серии опытов было доказано, что внедрение конденсатоотводчика в комплекс оборудования сохраняет до 20 % полезной энергии острого пара.

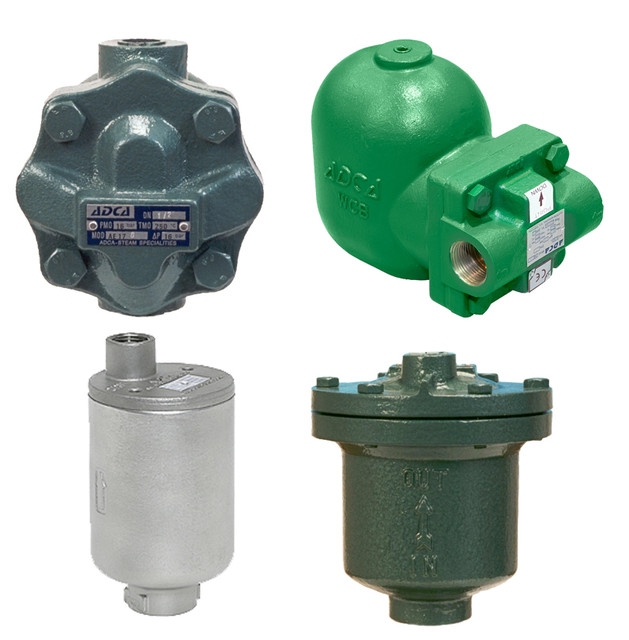

Виды конденсатоотводчиков

В зависимости от конструкции и реализованного принципа работы, трубопроводная арматура может быть механической, термодинамической или термостатической. Любой тип паровых конденсатоотводчиков должен отвечать двум основным требованиям:

  • отведение конденсата без потерь острой газообразной фазы;
  • автоматический отвод воздуха из системы.

Конденсат образуется из-за потерь паром тепла в теплообменниках, а также в момент прогрева установок трубопроводов, когда часть газообразной фазы превращается в воду. Выпадение большого количества влаги снижает энергоэффективность оборудования, ускоряет его износ. Поэтому так важно с ним бороться.

Механические конденсатоотводчики

Механическая арматура является наиболее надежной, и от того популярной, «ловушкой для пара». Ее принцип работы основан на разности в плотностях водяного пара и конденсата, а основным исполнительным элементом является поплавок. В зависимости от конструкции поплавка выделяют следующие виды арматуры:

  • конденсатоотводчик паровой поплавковый сферический открытого или закрытого типа;
  • поплавковый элемент колокольного типа, или конденсатоотводчик перевернутый закрытый.

Каждый тип арматуры работает по своей определенной схеме, обладает преимуществами и недостатками, знание которых позволит реализовать наиболее эффективную схему работы на предприятии.

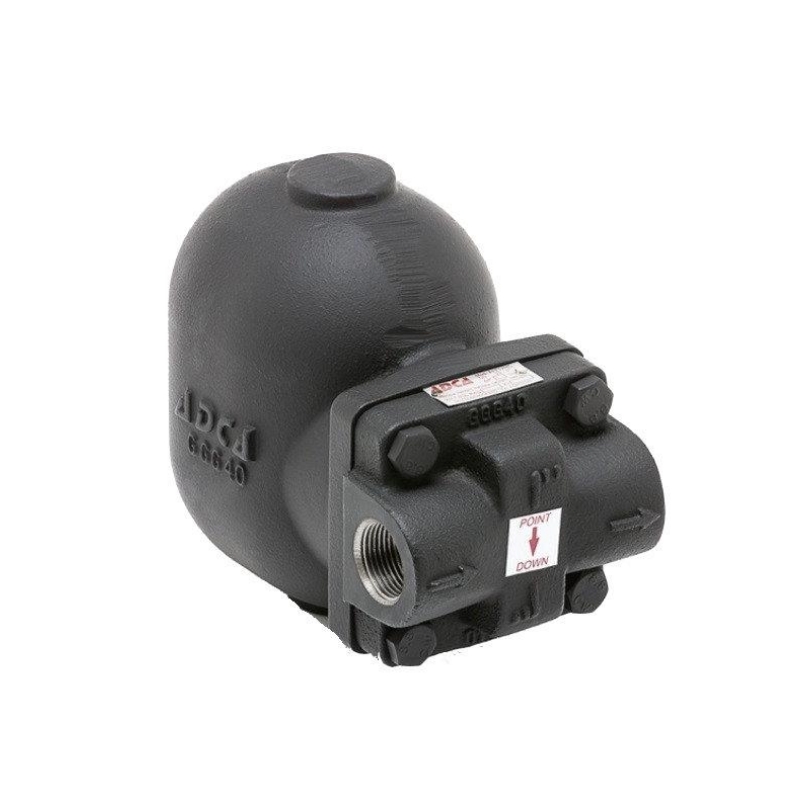

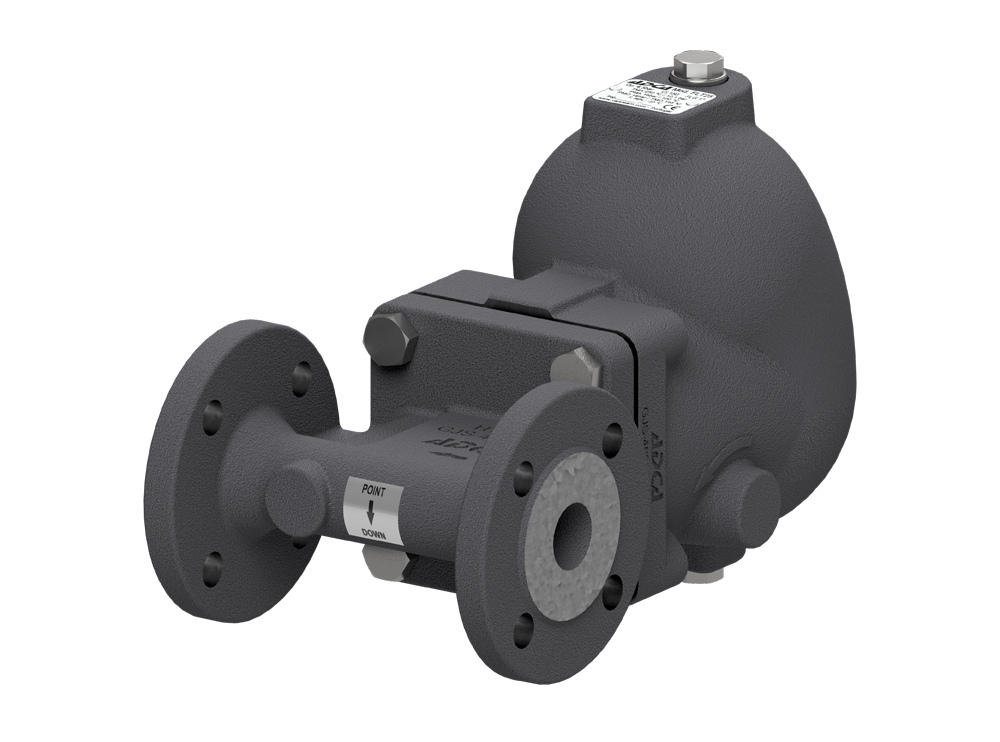

Конденсатоотводчики со сферическим поплавком

Основу конструкции этого типа арматуры составляет сферический поплавок. Он расположен во внутренней полости выпускного клапана и соединен с клапаном-рычагом. Кроме того, в состав конденсатоотводчика входит термостатический клапан.Принцип работы парового конденсатоотводчика с шаровидным поплавком можно разбить на два этапа:

  1. Конденсат через патрубок поступает в прибор, заполняет внутреннюю полость и поднимает поплавок, который тянет за собой рычаг-клапан и открывает отверстие для удаления воды.
  2. При поступлении в прибор горячего пара срабатывает термоклапан, пар начинает накапливаться в полости и заставляет поплавок опуститься на дно, выходное отверстие перекрывается.

Так происходит отделение конденсата от пара. Благодаря наличию в конструкции термостатического клапана происходит автоматическое удаление освободившегося газа, а также предотвращается появление воздушной пленки в полости, которая заклинивает прибор.

Преимущества и недостатки

Типичным представителем арматуры со сферическим поплавком является конденсатоотводчик паровой FT-44. Основные плюсы и минусы устройств разберем на его примере. Главное, что отмечают специалисты, – это нечувствительность прибора к переменным нагрузкам.Устройство способно непрерывно отводить конденсат как при температуре насыщения паров, так и при больших нагрузках. Устойчивое и непрерывное отделение неконденсируемых газов – следующее преимущество арматуры. Все это в сочетании с долгим сроком службы обусловлено простой конструкцией аппарата.

Главным же недостатком прибора являются большие размеры, что повышает потери тепла на неизолированные элементы корпуса. Высокая чувствительность к гидроударам и требовательность к «чистоте пара» (возможно заиливание клапана) – еще два минуса конденсатоотводчиков этого типа.

Конденсатоотводчики колокольного типа

Как ясно из названия, главным элементом этого типа парового конденсатоотводчика является колокол, или поплавок «перевернутый стакан». Сам прибор имеет цилиндрическую форму, довольно громоздкий (больше, чем предыдущий представитель), но обладает большим набором преимуществ.В начальном положении перевернутый поплавок находится на дне клапана и своим дном упирается в вертикальную трубку. К стакану прикреплен рычаг золотника, который расположен в крышке арматуры. Отделение пара от конденсата происходит за четыре шага:

  1. Через входной патрубок вода поступает в прибор, заполняет внутреннюю полость и под давлением через открытый золотник выливается наружу.
  2. Пар, поступая в систему, начинает давить на дно поплавка, заставляя его всплыть в объеме конденсата и перекрыть золотник.
  3. Пар, находясь внутри стакана, начинает разлагаться на жидкую и газообразную фазу. Последняя проходит через специальный канал в донышке, поступает к золотнику и отодвигает его.
  4. Конденсат и остатки газообразной фазы через отверстие в донышке покидают стакан, поплавок начинает отпускаться, вновь открывая золотник.

Циклическим повторением описанных операций происходит полное и эффективное отделение острого пара от конденсата. Данная технология была запатентована в 1911 году, но и по сей день остается актуальной.

Достоинства и недостатки

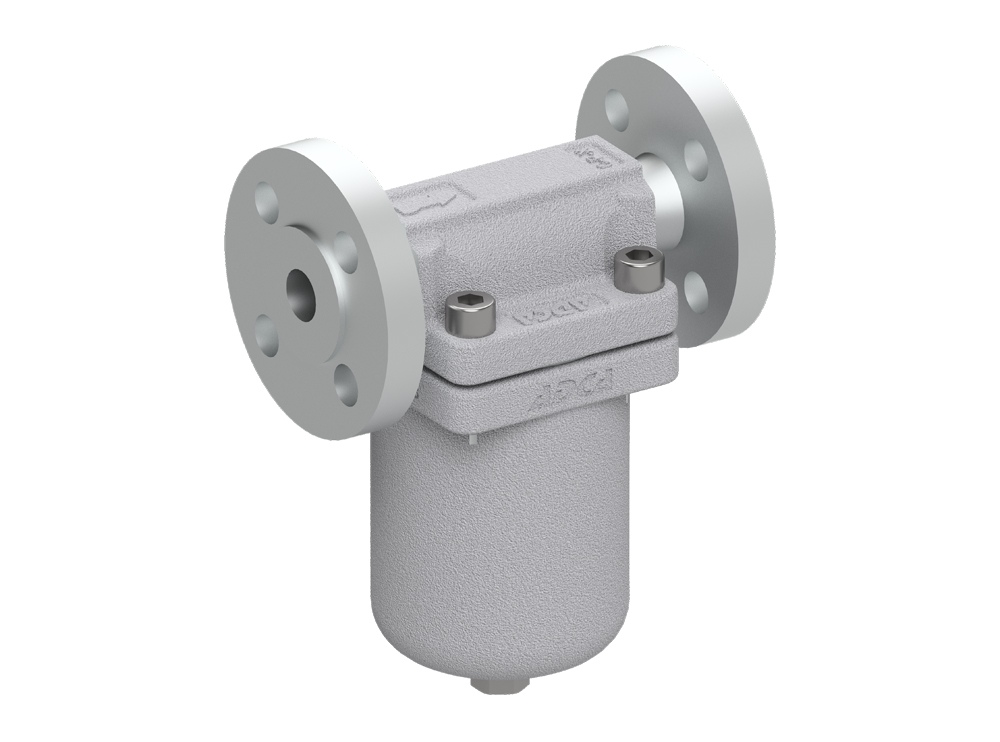

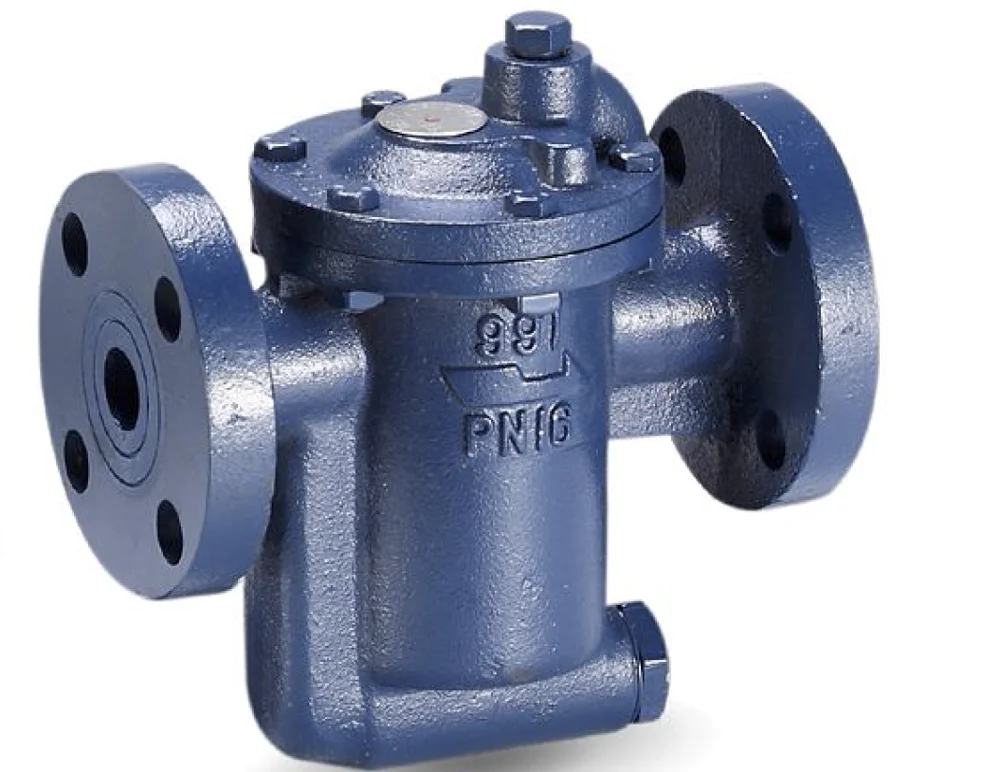

Ярким представителем арматуры типа «перевернутый стакан» является паровой конденсатоотводчик Zamkon. Плюсы и минусы приборов этой категории разберем на его примере.Здесь минусом также считаются большие размеры, что в значительной мере сказывается на потере тепловой энергии на неизолированных элементах. Другим недостатком специалисты называют ограниченную пропускную способность, что не дает использовать арматуру на высокопроизводительном оборудовании.

Преимуществ у конденсатоотводчика значительно больше. Во-первых, золотник не подвержен загрязнению, что увеличивает надежность прибора. Во-вторых, арматура не боится гидроударов. В-третьих, удаление конденсата возможно даже при высоких температурах.

В случае выхода из строя выпускной клапан остается открытым, что спасает от поломки комплекс оборудования. Наконец, все дополнительные узлы и агрегаты, такие как фильтры или обратные клапаны, устанавливаются непосредственно в корпус парового конденсатоотводчика. Это снижает потери тепловой энергии и снижает габариты целого комплекта устройств.

«Термическая» арматура

Термостатические и термодинамические конденсатоотводчики функционируют за счет способности различных сред расширяться и сужаться при повышении или понижении температуры. Вместе с ростом температуры, например, при поступлении пара, запорный элемент расширяется и перекрывает канал, который отводит конденсат.

Принцип работы других устройств основан на изменении давления внутри системы в результате взаимодействия плотной (холодной) и разреженной (горячей) среды. Основными элементами в таких устройствах являются биметаллические пластины. На фото паровой конденсатоотводчик представлен с биметаллическим элементом.Подобный тип оборудования имеет сложную конструкцию и на практике используется редко. Низкая популярность обусловлена также сложным, а зачастую и невозможным ремонтом. Применение оборудования данного типа оправдано только на особо ответственных промышленных установках.

Система парового гофроагрегата — Donahue & Associates International, Inc.

Некоторые варианты осуществления настоящего изобретения относятся к паровой системе с машиной для гофрирования, которая включает в себя валки или валки для гофрирования, например, в установке для обработки бумаги, картона или гофрированного картона. Валки для гофрирования включают, но не ограничиваются ими, те, которые имеют сифонные системы для удаления конденсата (например, конденсат, отсасываемый из вальца и направляемый в ловушку), и те, которые имеют множество просверленных по периферии отверстий.Некоторые системы для гофрирования могут включать только валки для гофрирования сифонного типа, только валы с отверстиями для гофрирования, комбинации валов сифонного типа и валов с отверстиями или любые другие типы валов для гофрирования. Также следует понимать, что пар и конденсат можно перерабатывать различными способами и с использованием различных компонентов системы в различных условиях. Однако считается, что никто до изобретателей не изготавливал и не использовал систему или процесс, описанные здесь.

Прилагаемые чертежи, включенные в описание и являющиеся его частью, иллюстрируют несколько аспектов настоящего изобретения и вместе с описанием служат для пояснения принципов изобретения; однако следует понимать, что это изобретение не ограничивается показанными точными схемами.На чертежах одинаковые ссылочные позиции относятся к одинаковым элементам на нескольких видах. На чертежах:

РИС. 1 изображен схематический вид примерной системы обработки пара; и

РИС. 2 изображен схематический вид другой примерной системы обработки пара.

Теперь будет сделана подробная ссылка на различные варианты осуществления изобретения, примеры которых проиллюстрированы на прилагаемых чертежах. В тех случаях, когда конкретные размеры показаны на прилагаемых чертежах, такие размеры следует рассматривать только как иллюстративные и никоим образом не ограничивающие.Соответственно, следует понимать, что такие размеры могут варьироваться любым подходящим образом.

Следующее описание некоторых примеров изобретения не должно использоваться для ограничения объема настоящего изобретения. Другие примеры, признаки, аспекты, варианты осуществления и преимущества изобретения станут очевидными для специалистов в данной области техники из следующего описания, которое является иллюстрацией одного из наилучших предполагаемых способов осуществления изобретения. Как будет понятно, изобретение может иметь и другие различные и очевидные аспекты, все без отхода от изобретения.Соответственно, описания следует рассматривать как иллюстративные по своему характеру, а не ограничивающие.

РИС. 1 показана примерная конструкция потока пара для системы гофроагрегата ( 10 ). В этом примере система ( 10 ) включает в себя гофроагрегат Modul Facer ( 20 ) производства BHS Corrugated Maschinen-und Anlagenbau GmbH, Weiherhammer, Германия. Конечно, могут быть использованы любые другие подходящие компоненты машины для гофрирования или системы, включая, но не ограничиваясь этим, одну или несколько двухсторонних машин, одну или несколько односторонних машин или что-то другое.Гофроагрегат ( 20 ) настоящего примера включает встроенный подогреватель ( 22 ), нагреваемые ленточные валки ( 23 ), встроенный предварительный кондиционер ( 26 ), первый просверленный валец для гофрирования ( 30 ) и второй перфорированный валок для гофрирования ( 40 ). Альтернативно, машина для гофрирования ( 20 ) может иметь любые другие подходящие компоненты в дополнение к компонентам, описанным здесь, или вместо них, в любом подходящем расположении. Только в качестве примера, машина для гофрирования ( 20 ) может включать в себя множество встроенных подогревателей ( 22 ), множество предварительных кондиционеров ( 26 ) (например,например, два предварительных кондиционера ( 26 ) и т. д.), несколько пар валков для гофрирования ( 30 , 40 ) (например, три пары валков для гофрирования ( 30 , 40 ) и т. д. .) и/или замену прижимного ролика (например, стандартного ролика с вращающимся соединением и собственным конденсатоотводчиком) вместо ремня ( 25 ) и/или нагреваемых ленточных роликов ( 23 ) и т. д. Например, если вместо ремня ( 25 ) и/или нагретых ленточных валков ( 23 ) используется прижимной ролик, такой прижимной ролик может быть сконструирован аналогично подогревателю, а его линия контакта может обеспечивать давление на верхний валок для гофрирования ( 30 ).Кроме того, варианты могут включать дополнительные автономные ролики ( 30 , 40 ) или сосуды, автономные подогреватели ( 22 ) (например, для нагревательных вкладышей и т. д.) и/или автономные прекондиционеры (например, для теплоносителей и т. д.), среди прочих компонентов. Другие подходящие варианты будут очевидны специалистам в данной области техники, принимая во внимание изложенные здесь идеи.

Встроенный подогреватель ( 22 ) в этом примере содержит нагреваемый паром цилиндрический стальной валик.При использовании нагретая поверхность предварительного нагревателя ( 22 ) контактирует с бумагой (например, подложкой), проходящей через устройство для гофрирования ( 20 ), тем самым передавая тепло бумаге или подложке. Такой предварительный нагрев бумаги или подложки может повысить скорость производства или обеспечить другие результаты. Валик предварительного нагревателя ( 22 ) может иметь любой желаемый диаметр и длину. В качестве альтернативы встроенный подогреватель ( 22 ) может иметь любые другие подходящие функции, компоненты или конфигурации.Кроме того, хотя в этом примере подогреватель ( 22 ) встроен в гофроагрегат ( 20 ), в других версиях подогреватель ( 22 ) может быть отделен от гофроагрегата ( 20 ).

Нагреваемые ленточные ролики ( 23 ) в этом примере сообщаются с ремнем ( 25 ), который далее сообщается с направляющим или натяжным роликом ( 24 ). Нагреваемые ролики ремня ( 23 ) могут быть настроены на нагрев ремня ( 25 ) путем передачи тепла ремню ( 25 ) посредством прямого контакта.Натяжной ролик ( 24 ) в этом конкретном примере не нагревается, хотя может нагреваться в других версиях. Хотя показаны два нагреваемых ленточных ролика ( 23 ), можно использовать любое другое подходящее количество нагреваемых ленточных роликов ( 23 ). Кроме того, хотя в этом примере нагреваются оба ленточных ролика ( 23 ), некоторые другие версии могут иметь только один или более двух ленточных роликов ( 23 ). В качестве альтернативы нагреваемые ленточные ролики ( 23 ) могут иметь любые другие подходящие функции, компоненты или конфигурации, связанные с ними.

Встроенный предварительный кондиционер ( 26 ) в этом примере содержит нагреваемый паром цилиндрический стальной вал. При использовании нагретая поверхность устройства для предварительного кондиционирования ( 26 ) находится в контакте с бумагой, проходящей через гофроагрегат ( 20 ) (например, материал, который может быть сформирован в гофроагрегат ( 20 )) , тем самым передавая тепло бумаге или среде. Такой предварительный нагрев или предварительное кондиционирование бумаги или носителя может повысить скорость производства или обеспечить другие результаты.Рулон предварительного кондиционера ( 26 ) может иметь любой желаемый диаметр и длину. В качестве альтернативы встроенный прекондиционер ( 26 ) может иметь любые другие подходящие функции, компоненты или конфигурации. Кроме того, в то время как предварительный кондиционер ( 26 ) является неотъемлемой частью гофроагрегата ( 20 ) в этом примере, предварительный кондиционер ( 26 ) может быть отдельным от гофроагрегата ( 20 ) в других версиях.

Валки для гофрирования ( 30 , 40 ) в этом примере соединяются последовательно.Первый перфорированный валок для гофрирования ( 30 ) этого примера включает множество просверленных по периферии или винтовых отверстий ( 32 ), проходящих через него в продольном направлении. Второй перфорированный валок для гофрирования ( 40 ) также имеет множество просверленных по периферии или винтовых отверстий ( 42 ), проходящих через него в продольном направлении. В этом примере отверстия ( 32 , 42 ) расположены близко к наружной поверхности валков для гофрирования ( 30 , 40 ).Такое расположение отверстий ( 32 , 42 ) может обеспечить относительно повышенную скорость теплопередачи, а также повышенную скорость производства при правильном формировании канавок в среде. В качестве альтернативы, отверстия ( 32 , 42 ) могут иметь любую другую желаемую близость к внешней поверхности валков для гофрирования ( 30 , 40 ), а валки для гофрирования ( 30 , 40 4 другие подходящие функции, компоненты или конфигурации.Как будет более подробно описано ниже, выход пара валков для гофрирования ( 30 , 40 ) может использоваться для питания других валков в системе ( 10 ) (например, встроенных подогревателей, автономных подогреватели, встроенные предварительные кондиционеры, автономные предварительные кондиционеры, нагреваемые ленточные валы, другие непрерывно нагреваемые валы и т. д.), а конденсатоотводчик ( 58 ) удаляет жидкий конденсат.

Система ( 10 ) настоящего примера, показанного на фиг.1 также включает регулятор перепада давления ( 50 ), клапан регулировки давления ( 52 ), автономный подогреватель ( 54 ) и несколько конденсатоотводчиков ( 58 ). Регулятор перепада давления ( 50 ) предназначен для поддержания перепада давления между валками для гофрирования ( 30 , 40 ) для поддержания постоянного потока пара и конденсата через валки ( 30 , 40 ) в этом пример. Другими словами, регулятор перепада давления ( 50 ) задает перепад давления на валках для гофрирования ( 30 , 40 ).Например, регулятор перепада давления ( 50 ) может поддерживать уставку перепада, контролируя давление пара на подаче и выходе вальца для гофрирования ( 30 , 40 ) и соответствующим образом регулируя регулирующий клапан ( 52 ). Регулятор перепада давления ( 50 ) может быть электрическим, механическим, электромеханическим и/или может содержать любой подходящий один или несколько компонентов. Конечно, регулятор перепада давления ( 50 ) может поставляться в различных других формах, может использоваться для выполнения множества альтернативных функций, и другие компоненты могут использоваться в дополнение к регулятору перепада давления или вместо него ( 50 ).В качестве альтернативы в системе ( 10 ) может вообще отсутствовать регулятор перепада давления ( 50 ).

Клапан регулирования давления ( 52 ) в данном примере представляет собой обычный регулирующий клапан расхода пара, хотя можно использовать клапан любого другого подходящего типа. Например, клапан регулирования давления ( 52 ) может содержать клапан регулирования давления с пневматическим, электрическим или другим типом привода, обеспечивающим дистанционную и/или автоматическую регулировку. Клапан регулирования давления ( 52 ) предназначен для добавления или иного регулирования давления пара в гофроагрегате ( 20 ), например, когда перепад давления превышает заданное значение.Для этого в данном примере клапан регулирования давления ( 52 ) связан с регулятором перепада давления ( 50 ). В частности, привод в клапане регулирования давления ( 52 ) получает управляющий сигнал от регулятора перепада давления ( 50 ), прямо или косвенно, и соответствующим образом регулирует положение клапана. Клапан регулирования давления ( 52 ) может открываться, чтобы впустить больше пара в машину для гофрирования ( 20 ), когда перепад давления слишком велик; или может закрыться, чтобы уменьшить поток пара, когда перепад давления слишком низкий.Клапан может быть полностью открыт, полностью закрыт или находиться в любом промежуточном положении и может перемещаться в соответствии с инструкциями регулятора перепада давления ( 50 ).

Только в качестве примера: когда давление пара в главной линии составляет 175 фунтов на кв. дюйм, а уставка перепада давления составляет 35 фунтов на кв. нижняя граница производства. Например, в некоторых ситуациях некоторые могут посчитать нежелательным падение давления ниже 150 фунтов на квадратный дюйм.Однако следует понимать, что такие уровни давления могут быть приемлемыми при некоторых обстоятельствах или настройках. Как показано на фиг. 2 и описан более подробно ниже, однако при желании клапан регулирования давления ( 52 ) можно не использовать.

Автономный подогреватель ( 54 ) настоящего примера имеет диаметр приблизительно 36 дюймов, хотя можно использовать любые другие подходящие размеры (например, 42 дюйма и т. д.). Автономный предварительный нагреватель ( 54 ) может действовать как «поглотитель тепла», который отводит пар через валки для гофрирования ( 30 , 40 ), когда валки для гофрирования ( 30 , 40 ) находятся под нагрузкой. (т.е.г., при работе с бумагой и т. д.). Только в качестве примера, автономный предварительный нагреватель ( 54 ), действующий как «радиатор», может обеспечить желаемый дополнительный перепад давления, например, для прокачки пара через систему ( 10 ). В качестве альтернативы можно использовать любой другой подходящий валик, сосуд или компонент (в качестве теплоотвода или иным образом), включая, помимо прочего, устройство для предварительного кондиционирования (встроенное или не являющееся частью устройства для гофрирования ( 20 )), устройство для предварительного кондиционирования. нагреватель (интегрированный или неинтегрированный с гофроагрегатом ( 20 )), ленточный вал (интегрированный или неинтегрированный с гофроагрегатом ( 20 )), или нагретый вал на соседнем одностороннем станке.В качестве альтернативы в качестве радиатора или иным образом в системе ( 10 ) можно использовать станцию ​​предварительного нагрева валков для гофрирования, смесительный бак, трубку для очистки паром, паровой душ, теплообменник и/или пароструйный насос. Другие подходящие типы валков, сосудов или других компонентов будут очевидны специалистам в данной области техники с учетом представленных здесь идей. Кроме того, можно также использовать более одного валка или сосуда. Можно использовать отдельный элемент оборудования с паровым обогревом в качестве «радиатора».Только в качестве примера, возможные варианты могут включать в себя, среди прочего, станцию ​​предварительного нагрева валков для гофрирования, смесительный бак, трубку для очистки паром, паровой душ, теплообменник и пароструйный насос. При некоторых настройках может быть желательна постоянная нагрузка.

В данном примере автономный предварительный нагреватель ( 54 ) установлен после второго валка для гофрирования ( 40 ). Однако следует понимать, что автономный предварительный нагреватель ( 54 ) или его замена могут быть предусмотрены в другом месте системы ( 10 ), либо в дополнение к автономному предварительному нагревателю ( 54 ). ) после второго валка для гофрирования ( 40 ) или в качестве альтернативы автономному подогревателю ( 54 ), расположенному после второго валка для гофрирования ( 40 ).Например, второй предварительный нагреватель с «теплоотводом» может быть гидравлически соединен с первым валком для гофрирования ( 30 ). Другие подходящие места для одного или нескольких подогревателей или других компонентов в паровой системе ( 10 ) для обеспечения теплоотвода или выполнения других функций будут очевидны специалистам в данной области техники с учетом учения здесь.

Конденсатоотводчики ( 58 ) в этом примере предназначены для предотвращения выброса пара из технологического оборудования для поддержания давления и предоставления времени для передачи энергии; автоматически сбрасывать конденсат, чтобы предотвратить накопление; и выпускать воздух или другие неконденсирующиеся газы для достижения максимальной температуры при рабочем давлении пара.В качестве альтернативы конденсатоотводчик ( 58 ) может выполнять любые другие функции. Конденсатоотводчики ( 58 ) настоящего примера могут включать стандартные или изготовленные по индивидуальному заказу конденсатоотводчики производства Donahue & Associates International, Inc. из Милфорда, штат Огайо, такие как DAII 26 e или DAII 26 h от только как пример. Такие конденсатоотводчики ( 58 ) могут быть в форме двойных управляемых поплавковых конденсатоотводчиков с механизмом вращающегося шарового клапана. Шаровой кран может управляться поплавком и термостатическим элементом.Поплавок может перемещаться вместе с уровнем конденсата внутри корпуса конденсатоотводчика ( 58 ). Термостатический элемент может реагировать на температуру в зависимости от кривой насыщения пара. В качестве альтернативы можно использовать любой другой подходящий конденсатоотводчик ( 58 ), имеющий любые другие желаемые функции, компоненты и возможности. Также следует понимать, что конденсатоотводчик ( 58 ) может использоваться с байпасным путем (например, как описано ниже и т. д.) или вентиляционной линией или без них. Конденсатоотводчики ( 58 ) настоящего примера предназначены для отвода жидкого конденсата из трубопроводов, с которыми они соединены, как будет более подробно описано ниже.В качестве альтернативы конденсатоотводчики ( 58 ) могут иметь любые другие подходящие функции, компоненты или конфигурации.

Основная линия подачи ( 12 ) подает пар в систему ( 10 ) в этом примере, в то время как основная обратная линия ( 14 ) принимает и сообщает или отводит конденсат из системы ( 10 ) в этот пример. Основная линия подачи ( 12 ) может подавать пар под давлением приблизительно 175 фунтов на кв. дюйм, приблизительно 200 фунтов на кв. дюйм, приблизительно 220 фунтов на кв. дюйм или приблизительно 230 фунтов на кв. дюйм, хотя можно использовать любое другое подходящее давление пара.

Первая линия ( 60 ) ответвляется от основной линии подачи ( 12 ) и сообщается по текучей среде с регулятором перепада давления ( 50 ) и с устройством для гофрирования ( 20 ). В частности, дифференциальная ветвь ( 62 ) проходит от первой линии ( 60 ) для связи с регулятором перепада давления ( 50 ), а первая линия ( 60 ) продолжается до первого валка для гофрирования ( 30 ) ). Затем пар передается от первого валка для гофрирования ( 30 ) ко второму валку для гофрирования ( 40 ).Затем смесь пара и конденсата поступает от второго валка для гофрирования ( 40 ) по второй линии ( 64 ). Отвод подогревателя ( 66 ) выходит из второй линии ( 64 ) и сообщается с автономным подогревателем ( 54 ), а также с четвертой линией ( 72 ), описанной ниже. Вторая линия ( 64 ) продолжается мимо ветки подогревателя ( 66 ) до конденсатоотводчика ( 58 ), который отводит жидкий конденсат из второй линии ( 64 ).После прохождения через этот конденсатоотводчик ( 58 ) жидкость (например, пар, воздух и т. д.) далее проходит через возвратную линию ( 68 ) для достижения главной обратной линии ( 14 ).

Третья линия ( 70 ) в этом примере ответвляется от основной линии подачи ( 12 ) и сообщается с клапаном регулирования давления ( 52 ). Четвертая линия ( 72 ) соединена с другой стороной клапана регулирования давления ( 52 ). Дифференциальная ветвь ( 74 ) выходит из четвертой линии ( 72 ) для связи с регулятором перепада давления ( 50 ), а четвертая линия ( 72 ) продолжается, соединяясь с ветвью предварительного нагревателя ( 66 ) ) для связи с автономным подогревателем ( 54 ).Между дифференциальной ветвью ( 74 ) и автономным подогревателем ( 54 ) от четвертой линии ( 72 ) проходит линия предварительного кондиционирования ( 76 ). Линия предварительного кондиционирования ( 76 ) обеспечивает гидравлическое сообщение от четвертой линии ( 72 ) к встроенному предварительного кондиционеру ( 26 ) гофроагрегата ( 20 ). Принимая во внимание идеи, изложенные в настоящем документе, следует понимать, что, учитывая гидравлическое сообщение между четвертой линией ( 72 ) и ответвлением предварительного нагревателя ( 66 ), линия предварительного кондиционирования ( 76 ) может передавать пар, который был сообщаются через валки для гофрирования ( 30 , 40 ), получая такой пар по второй линии ( 64 ) и патрубку подогревателя ( 66 ).Линия предварительного кондиционирования ( 76 ) может также передавать пар, который был передан из третьей линии ( 70 ) через клапан регулирования давления ( 52 ). Степень, в которой один или оба таких потенциальных источника (например, третья линия ( 70 ) и/или вторая линия ( 64 )) подают пар в линию предварительного кондиционирования ( 76 ) при заданном наборе условий, будет должны быть очевидны специалистам в данной области в связи с приведенными здесь идеями.

Пятая линия ( 78 ) сообщает жидкость (например,г., пар) из встроенного прекондиционера ( 26 ) в конденсатоотводчик ( 58 ), который отводит жидкий конденсат из пятой линии ( 78 ). После прохождения через этот конденсатоотводчик ( 58 ) жидкость (например, пар, воздух и т. д.) далее проходит через шестую линию ( 80 ), которая соединена с обратной линией ( 68 ), чтобы достичь основная обратка ( 14 ).

Линия подогревателя ( 82 ) также проходит от четвертой линии ( 72 ), между линией подогревателя ( 76 ) и автономным подогревателем ( 54 ).Линия подогревателя ( 82 ) обеспечивает сообщение жидкости от четвертой линии ( 72 ) к встроенному подогревателю ( 22 ) гофроагрегата ( 20 ). Принимая во внимание идеи, изложенные в данном документе, следует понимать, что при наличии сообщения по текучей среде между четвертой линией ( 72 ) и ответвлением предварительного нагревателя ( 66 ) линия предварительного нагревателя ( 82 ) может сообщать пар, который был сообщен через валки для гофрирования ( 30 , 40 ), получая такой пар по второй линии ( 64 ) и патрубку подогревателя ( 66 ).Линия предварительного нагревателя ( 82 ) также может сообщать пар, который был передан из третьей линии ( 70 ) через клапан регулирования давления ( 52 ). Степень, в которой один или оба таких потенциальных источника (например, третья линия ( 70 ) и/или вторая линия ( 64 )) подают пар в линию подогревателя ( 82 ) при данном наборе условий, будет должны быть очевидны специалистам в данной области в связи с приведенными здесь идеями.

Седьмая линия ( 84 ) сообщает жидкость (например,г., пар) от встроенного подогревателя ( 22 ) в конденсатоотводчик ( 58 ), который отводит жидкий конденсат из седьмой линии ( 84 ). После прохождения через этот конденсатоотводчик ( 58 ) жидкость (например, пар, воздух и т. д.) далее проходит через шестую линию ( 80 ), которая соединена с обратной линией ( 68 ), чтобы достичь главной обратка ( 14 ).

Как также показано на фиг. 1, линия подачи ленточного ролика ( 86 ) ответвляется от линии предварительного кондиционера ( 76 ).Линия подачи ролика ленты ( 86 ) находится в жидкостном сообщении с нагретыми роликами ленты ( 23 ) с паром. Конечно, ленточный валик ( 23 ) можно нагревать с использованием любой другой подходящей среды, компонентов или методов. Восьмая линия ( 88 ) и девятая линия ( 90 ) сообщают жидкость (например, пар) от ленточных валков ( 23 ) к соответствующим конденсатоотводчикам ( 58 ). После прохождения через эти конденсатоотводчики ( 58 ) жидкость (например, пар, воздух и т.) далее передается через шестую линию ( 80 ), которая соединена с обратной линией ( 68 ), чтобы достичь основной обратной линии ( 14 ). Аналогично, десятая линия ( 92 ) сообщает жидкость (например, пар) от автономного подогревателя ( 54 ) к конденсатоотводчику ( 58 ). После прохождения через этот конденсатоотводчик ( 58 ) жидкость (например, пар, воздух и т. д.) далее проходит через шестую линию ( 80 ), которая соединена с обратной линией ( 68 ), чтобы достичь главной обратка ( 14 ).

Принимая во внимание приведенные здесь идеи, следует понимать, что выбор и расположение компонентов, показанных на фиг. 1 и описанные выше, могут быть изменены различными способами. Кроме того, способы прохождения текучей среды (например, пара, воздуха, конденсата и т. д.) по системе ( 10 ) могут быть различными. Например, в то время как система ( 10 ), показанная на фиг. 1 имеет гофроагрегат ( 20 ), питаемый непосредственно от главного паропровода ( 12 ), следует понимать, что различные компоненты (например,g., средства для снижения или повышения давления) могут быть предусмотрены между главным паропроводом ( 12 ) и устройством для гофрирования ( 20 ). Другой чисто иллюстративный вариант системы ( 10 ) будет описан более подробно ниже со ссылкой на фиг. 2. Другие вариации будут очевидны специалистам в данной области техники с учетом изложенных здесь учений.

РИС. 2 показана альтернативная система ( 100 ). Эта система ( 100 ) также включает в себя устройство для гофрирования ( 20 ), компоненты которого такие же, как описано выше со ссылкой на фиг.1, и который может быть подвергнут любым желаемым модификациям, таким как описанные выше, или иным образом. Поэтому гофроагрегат ( 20 ) здесь подробно описываться не будет. Система ( 100 ) также включает автономный подогреватель ( 54 ). Автономный подогреватель ( 54 ) в этом примере аналогичен автономному подогревателю ( 54 ), описанному выше со ссылкой на фиг. 1, и может подвергаться любым желаемым модификациям, таким как описанные выше, или иным образом.Поэтому автономный подогреватель ( 54 ) также не будет подробно описан здесь. Точно так же система ( 100 ) включает в себя множество конденсатоотводчиков ( 58 ), точно так же, как система ( 10 ), описанная выше со ссылкой на фиг. 1.

Архитектура жидкостной связи в системе ( 100 ) также очень похожа на архитектуру жидкостной связи в системе ( 10 ) и может подвергаться любым желаемым модификациям, таким как описанные выше, или иным образом.Однако в этом примере в системе ( 100 ) отсутствует третья строка ( 70 ). Вместо этого линия предварительного кондиционирования ( 76 ) и линия предварительного нагревателя ( 82 ) ответвляются от первой линии ( 60 ). Другое различие между системой ( 10 ) и системой ( 100 ) заключается в том, что в системе ( 100 ) отсутствует регулятор перепада давления ( 50 ) и клапан регулирования давления ( 52 ). Кроме того, без четвертой линии ( 72 ), присутствующей в системе ( 100 ), ветвь предварительного нагревателя ( 66 ) просто заканчивается автономным предварительным нагревателем ( 54 ).Другими словами, выход пара валков для гофрирования ( 30 , 40 ) не используется для питания других валков в системе ( 100 ) в этом примере. Конечно, могут быть предусмотрены несколько других вариантов, включая, помимо прочего, подачу другой паровой нагрузки в автономный подогреватель ( 54 ) и/или направление пара от валков для гофрирования ( 30 , 40 ) в другое место.

Еще одно различие между системой ( 10 ) и системой ( 100 ) заключается в том, что система ( 100 ) включает узел конденсатоотводчика ( 110 ) вдоль десятой линии ( 92 ), который сообщается со станиной -один подогреватель ( 54 ) до шестой линии ( 80 ).Узел конденсатоотводчика ( 110 ) можно использовать для ускорения потока через валки для гофрирования ( 30 , 40 ) и/или автономный подогреватель ( 54 ). Например, узел конденсатоотводчика ( 110 ) можно использовать для управления потоком из автономного подогревателя ( 54 ). Еще один из многих возможных вариантов системы ( 100 ) может включать в себя направление выхода узла конденсатоотводчика ( 110 ) непосредственно в главную возвратную линию ( 14 ), например, через выделенную обратную линию между узлом конденсатоотводчика ( 110 ) и основную обратку ( 14 ).Точно так же любой другой компонент(ы), описанный в данном документе, может иметь прямой возврат к основному возврату ( 14 ) (например, в обход шестого трубопровода ( 80 )).

В этом примере узел конденсатоотводчика ( 110 ) состоит из конденсатоотводчика ( 58 ) и перепускного канала ( 112 ). Узел конденсатоотводчика ( 110 ) может также включать вентиляционное отверстие, хотя, как и другие описанные здесь компоненты, вентиляционное отверстие является необязательным и необязательным. Обходной канал ( 112 ) настоящего примера содержит компоненты трубопровода, поддерживающие устройство управления потоком.Устройство управления потоком может включать в себя клапан, насадку, некоторую комбинацию компонентов, которые будут создавать тот же эффект, что и насадка, или любые другие компоненты. Только в качестве примера на перепускном канале ( 112 ) может быть установлен ниппель с диафрагмой или диафрагма, чтобы часть потока вытекала из автономного подогревателя ( 54 ) (или какой-либо другой « сосуд с радиатором) для обхода конденсатоотводчика ( 58 ). Обводной канал ( 112 ) может обеспечивать непрерывный поток в шестую линию ( 80 ) без прерывания конденсатоотводчиком ( 58 ).

Если байпасный канал ( 112 ) включает дроссельный компонент, дроссельный компонент может быть установлен с последовательно установленными клапанами или без них или в любой другой подходящей схеме. Порядок компонентов в обходном пути ( 112 ) не имеет решающего значения. Подходящие конструкционные материалы могут включать любые материалы, совместимые с работой с паром при требуемом рабочем давлении и температуре. Размер отверстия в обходном канале ( 112 ) может варьироваться в зависимости от конкретных условий данной установки.Только в качестве примера, отверстие в обходном канале ( 112 ) может иметь диаметр от приблизительно 9/64 дюйма включительно до приблизительно 19/128 дюйма включительно. Конечно, можно использовать любой другой подходящий диаметр отверстия, находящийся в любом другом подходящем диапазоне. Диаметр отверстия в шунтирующем пути ( 112 ) также можно выборочно изменять, используя любые подходящие конструкции или компоненты для обеспечения такой избирательной изменчивости. Такая выборочная изменчивость может включать выборочное изменение диаметра отверстия до различных выбранных диаметров в диапазоне диаметров, помимо простого открытия и закрытия отверстия.

Только в качестве примера, электромагнитный клапан или другой приводной клапан может быть установлен на байпасном пути ( 112 ) и может использоваться для выборочного открытия или закрытия байпасного пути ( 112 ) с помощью дистанционного сигнала. Такой удаленный сигнал может запускаться ручным переключателем, датчиком расхода, датчиком давления и/или другим контроллером. Такая конфигурация может позволить выборочное открытие или закрытие обходного пути ( 112 ) в зависимости от условий эксплуатации или других соображений.Например, обходной путь ( 112 ) может быть открыт, когда система ( 100 ) находится под относительно большой нагрузкой, и закрыт в период простоя. В качестве еще одного чисто иллюстративного примера можно периодически открывать перепускной канал ( 112 ) для продувки или вымывания избыточного конденсата. Другие подходящие типы клапанов или других компонентов, которые можно использовать в байпасном тракте ( 112 ), и способы работы с такими клапанами или другими компонентами будут очевидны специалистам в данной области техники с учетом представленных здесь идей. .

Другие устройства управления потоком, которые могут использоваться в байпасном канале ( 112 ), могут включать набор клапанов (например, игольчатый, шаровой, шиберный, шаровой и т. д.), любую форму отверстия (например, диафрагму, ниппель с диафрагмой, штуцер с диафрагмой, сопло Вентури и т. д.), или группа компонентов, соединенных таким образом, чтобы поток уменьшался в достаточной степени, чтобы избежать проблем с производительностью системы. Например, в некоторых случаях слишком высокая скорость потока может привести к ухудшению теплопередачи в процессе, а слишком низкая скорость потока может затруднить удаление конденсата.В другом варианте осуществления конденсатоотводчик ( 58 ) модифицирован, чтобы иметь трубку Вентури с увеличенным диаметром вместо обеспечения обходного пути ( 112 ) вокруг конденсатоотводчика ( 58 ). Альтернативно, обводной канал ( 112 ) может быть встроен в конденсатоотводчик ( 58 ), так что обводной канал ( 112 ) и конденсатоотводчик ( 58 ) не поставляются как отдельные компоненты. Другие подходящие компоненты и устройства для обходного пути ( 112 ) будут очевидны специалистам в данной области техники с учетом представленных здесь идей.Также следует понимать, что обходной путь ( 112 ) может вообще отсутствовать. Кроме того, конденсатоотводчик ( 58 ) или любой другой компонент, описанный в настоящем документе, можно не использовать или заменить по желанию.

В качестве примера использования любой системы ( 10 , 100 ) бумага или другие материалы могут подаваться между валками для гофрирования ( 30 , 40 ). Продольные гребни, идущие вдоль валов для гофрирования ( 30 , 40 ), могут гофрировать такую ​​бумагу или другие материалы, когда такая бумага подается через валы для гофрирования.Например, бумага среднего размера может подаваться между валками для гофрирования ( 30 , 40 ) для образования канавок на бумаге среднего размера. Затем подкладочную бумагу можно приклеить к рифленой бумаге-носителю или иным образом связать с ней (например, как часть процесса формирования гофрированного картона). Валки для гофрирования ( 30 , 40 ) могут приводиться во вращение от одного или нескольких электродвигателей, соединенных валом с карданным шарниром или без него и/или шестернями или трансмиссиями, или ремнями, цепями, шкивами и т. д.Подогреваемые ленточные валы ( 23 ) могут передавать тепловую энергию ленте ( 25 ), которая сама по себе может оказывать практически равномерное давление на гофрирующий валик ( 30 ). Такое равномерное давление может поддерживать равномерный контакт бумаги с валками для гофрирования ( 30 , 40 ), а также повышать температуру такой бумаги. В качестве альтернативы, системы ( 10 , 100 ) можно использовать любым другим способом.

В некоторых версиях системы ( 10 , 100 ) предназначены для поддержания достаточного потока через валки для гофрирования ( 30 , 40 ), чтобы производительность и эффективность были максимальными при любых условиях эксплуатации.Однако следует понимать, что варианты примерных конструкций могут давать аналогичные результаты и/или что другие результаты могут быть получены с использованием примерной конструкции или ее вариантов.

В некоторых версиях систем ( 10 , 100 ) сохраняется перепад давления между валками для гофрирования ( 30 , 40 ) около 38 фунтов на квадратный дюйм. В качестве альтернативы перепад давления между валками для гофрирования ( 30 , 40 ) может быть меньше или равен примерно 38 фунтов на кв. дюйм включительно.В качестве альтернативы перепад давления между валками для гофрирования ( 30 , 40 ) может быть меньше или равен примерно 30 фунтов на кв. дюйм включительно. В качестве альтернативы перепад давления между валками для гофрирования ( 30 , 40 ) может быть меньше или равен примерно 10 фунтов на квадратный дюйм включительно. В качестве альтернативы перепад давления между валками для гофрирования ( 30 , 40 ) может составлять от приблизительно 5 фунтов на кв. дюйм включительно до приблизительно 40 фунтов на кв. дюйм включительно; от приблизительно 30 фунтов на кв. дюйм включительно до приблизительно 40 фунтов на кв. дюйм включительно; от приблизительно 25 фунтов на кв. дюйм включительно до приблизительно 35 фунтов на кв. дюйм включительно; от приблизительно 20 фунтов на кв. дюйм включительно до приблизительно 30 фунтов на кв. дюйм включительно; или от приблизительно 10 фунтов на кв. дюйм включительно до приблизительно 25 фунтов на кв. дюйм включительно; или от приблизительно 5 фунтов на кв. дюйм включительно до приблизительно 15 фунтов на кв. дюйм включительно.В качестве альтернативы можно использовать любой другой подходящий перепад давления между валками для гофрирования ( 30 , 40 ), находящийся в любом подходящем диапазоне.

Любая система ( 10 , 100 ), описанная в данном документе, может быть сконфигурирована для поддержания уровня давления не менее приблизительно 150 фунтов на квадратный дюйм включительно во всех компонентах внутри системы ( 10 , 100 ). Альтернативно, любая система ( 10 , 100 ), описанная в данном документе, может быть сконфигурирована для поддержания уровня давления по меньшей мере приблизительно 155 фунтов на квадратный дюйм включительно во всех компонентах внутри системы ( 10 , 100 ).Альтернативно, любая система ( 10 , 100 ), описанная в данном документе, может быть сконфигурирована для поддержания уровня давления по меньшей мере приблизительно 160 фунтов на квадратный дюйм включительно во всех компонентах внутри системы ( 10 , 100 ). Альтернативно, любая система ( 10 , 100 ), описанная в данном документе, может быть сконфигурирована для поддержания уровня давления по меньшей мере приблизительно 165 фунтов на квадратный дюйм включительно во всех компонентах внутри системы ( 10 , 100 ).Конечно, может быть использовано любое другое подходящее давление, попадающее в любой подходящий диапазон, включая, но не ограничиваясь этим, давление ниже примерно 150 фунтов на кв. дюйм включительно.

После демонстрации и описания различных вариантов осуществления настоящего изобретения дальнейшие адаптации способов и систем, описанных в настоящем документе, могут быть осуществлены путем соответствующих модификаций специалистом в данной области без отклонения от объема настоящего изобретения. Некоторые из таких возможных модификаций были упомянуты, а другие будут очевидны специалистам в данной области техники.Например, рассмотренные выше примеры, варианты осуществления, геометрия, материалы, размеры, соотношения, этапы и т.п. являются иллюстративными и не требуются. Соответственно, объем настоящего изобретения следует рассматривать с точки зрения любой формулы изобретения, и следует понимать, что он не ограничивается деталями конструкции и работы, показанными и описанными в описании.

Холодноводные кораллы: древняя жизнь в глубинах Темного моря

Наглядный урок

Ученые, призывающие к действиям по защите кораллов Lophelia , указывают на наглядный урок восточно-центральной экосистемы кораллов Oculina varicosa Флориды.

К началу 1980-х траулеры и гребешковые земснаряды разрушали участки Флориды Окулина Отмели, 90-мильная полоса шельфовых рифов. Oculina Banks получил свое название от медленно растущего коралла цвета слоновой кости, который образует огромные заросли и ценную среду обитания на морском дне. Кораллы Oculina во Флориде встречаются на краю континентального шельфа в более мелких водах, чем кораллы Lophelia , которые расположены в сторону моря вдоль континентального склона.

В 1984 году Совет по управлению рыболовством в Южной Атлантике установил HAPC Oculina площадью 92 квадратных мили на южной оконечности берега. HAPC был разработан для защиты кораллов от повреждений, вызванных донными рыболовными снастями, включая донные тралы, донные ярусы, земснаряды и ловушки для рыбы. Позже Совет запретил постановку на якорь и траловый промысел каменных креветок и потребовал использования систем мониторинга судов (СМС) на судах, занимающихся ловом каменных креветок. VMS, использующая технологию глобальной системы позиционирования, автоматически сообщает о местоположении и скорости судна.

Тем не менее, большинство из рифов Oculina не были включены в первоначальный HAPC 1984 года, поэтому десять лет спустя Совет расширил защиту среды обитания, включив в нее большую часть кораллов в северной части берега. Oculina HAPC теперь охватывает 300 квадратных миль.

В 1994 году первоначальный HAPC площадью 92 квадратных мили был объявлен экспериментальной закрытой территорией Oculina , закрытой для любого донного промысла, в целях восстановления исчезнувших популяций окуня и изучения экосистемы.Совет недавно продлил запрет на ловлю окуня на неопределенный срок.

Траулерам запретили заходить на большинство рифов Флориды Oculina , но некоторые не остались в стороне. Некоторые траулеры, занимающиеся ловлей каменных креветок, были успешно привлечены к ответственности за браконьерство в банках Oculina с момента закрытия.

Даже сегодня браконьеры продолжают незаконно «косить» Oculina коралловые рифы на охраняемых территориях, говорит Эндрю Шепард из Центра подводных исследований NOAA в Университете Северной Каролины в Уилмингтоне.«Они перетаскивают по кораллам такие вещи, как металлические прутья, чтобы позже они могли провести через них свои сети», чтобы ловить каменных креветок, не разрывая сети.

Мэрилин Солорзано, владеющая причалом для морепродуктов и двумя глубоководными траулерами в Джексонвилле, штат Флорида, говорит, что разрушение рифов должно было произойти несколько десятилетий назад, возможно, еще в эпоху Второй мировой войны, до того, как вступили в силу правительственные ограничения.

Королевские красные креветки — это глубоководные ракообразные, обитающие вдоль континентального склона от восточной Флориды до мыса Хаттерас, хотя коммерческий промысел существует только во Флориде.Лодки Солорзано ловят королевских красных креветок на большей глубине, чем рифы Oculina , но на более мелководье, чем рифы Lophelia .

«Сейчас у нас есть такая хорошая технология», которая позволяет рыбакам знать, где находятся кораллы, — говорит Солорзано. «Слишком дорого обходится коралловый риф и позволяет разорвать все сети. Вы были бы идиотом, если бы тралили на Oculina или другие кораллы. Если бы мы это сделали, у нас не осталось бы никакого оборудования».

Однако

Шепард говорит, что повреждения от траления все еще возникают.Количество браконьеров на берегу Oculina Bank, вероятно, невелико, но достаточно одного траулера, чтобы выровнять древний глубоководный риф. «Тралеры наносили ущерб в 1980-х годах, но они продолжают наносить его и сейчас. Мы видели следы от недавних повреждений. Доказательств предостаточно».

Трудно недооценить сложность поимки браконьеров на сотнях квадратных миль охраняемой океанской среды обитания, говорит Шепард.

Самолеты и вертолеты-корректировщики обследуют территорию и, если заметят браконьерство, предупредят Ю.С. Суда береговой охраны, но правоохранительным органам трудно вовремя прибыть, чтобы кого-то поймать. Кроме того, большая часть браконьерства на Oculina Banks, вероятно, происходит ночью.

«Ключом к правоприменению является использование VMS для отслеживания перемещений лодок, — говорит Шепард. NOAA Fisheries отслеживает данные с VMS, которые составляют

требуется для всех траулеров, занимающихся ловлей каменных креветок в регионе. «Были судебные преследования на основании данных VMS», — говорит Шепард. «Но нам также нужно, чтобы широкая общественность сообщала об этих вещах.Некоторые судебные преследования были проведены через анонимные подсказки».

«Похоже, воздействие на банки Oculina продолжается», — говорит Майра Брауэр, ученый-рыболов из Совета. «Правоприменение — огромная проблема для Oculina Banks, хотя это относительно небольшая территория» примерно в 300 квадратных миль. «Мы мало что можем сделать для обеспечения соблюдения» существующих правил в банках Oculina .

Теперь ученые и руководители рыбных хозяйств обеспокоены тем, что траулеры также могут начать браконьерскую Lophelia рифов в поисках глубоководных креветок.

Пять предложенных Lophelia HAPC покрывают 25 000 квадратных миль. Это много океана. Все согласны с тем, что ограничения на ловлю рыбы вдоль континентального склона не могут быть эффективно введены в жизнь без широкой общественной поддержки, говорит Брауэр. Вот почему Совет сотрудничал с рыбаками, защитниками природы, яхтсменами и другими морскими заинтересованными сторонами в течение длительного и исчерпывающего процесса создания пяти HAPC. «У вас должна быть общественная поддержка, — говорит Брауэр, — потому что вы в какой-то степени должны обладать саморегулированием.

Общественность должна понять, что поставлено на карту глубоководных коралловых рифов региона, говорит Шепард. «Мы не хотим, чтобы траулеры подходили к берегам Lophelia и сбивали их так же, как Oculina был сбит. Мы не хотим, чтобы траулеры стартовали там, потому что это верный способ уничтожить кораллы».

Hollow Knight: Silksong в Steam

Об этой игре

Станьте принцессой-рыцарем

Играйте за Шершня, принцессу-защитницу Халлоунеста, и отправляйтесь в путешествие по совершенно новому королевству, где правят шелк и песни! Захваченная и доставленная в этот незнакомый мир, Шершень должна сражаться с врагами и разгадывать тайны, пока она совершает смертельное паломничество к вершине королевства.

Hollow Knight: Silksong — эпическое продолжение Hollow Knight, отмеченного наградами приключенческого боевика. В роли смертоносного охотника Шершня отправляйтесь в совершенно новые земли, открывайте новые силы, сражайтесь с огромными полчищами жуков и зверей и раскрывайте древние тайны, связанные с вашей природой и вашим прошлым.

Особенности игры

  • Откройте для себя совершенно новое королевство! Исследуйте коралловые леса, замшелые гроты, позолоченные города и туманные болота, поднимаясь к сияющей цитадели на вершине мира.
  • Примите участие в смертельном акробатическом действии! Овладейте совершенно новым набором смертоносных приемов, танцуя между врагами в смертоносном красивом бою.
  • Создавайте мощные инструменты! Овладейте постоянно расширяющимся арсеналом оружия, ловушек и механизмов, чтобы сбить с толку своих врагов и исследовать новые высоты.
  • Выполняйте шокирующие квесты! Выслеживайте редких зверей, разгадывайте древние тайны и ищите потерянные сокровища, чтобы исполнить желания угнетенных и восстановить надежду королевства.Готовьтесь к неожиданностям!
  • Сразитесь с более чем 150 совершенно новыми противниками! Звери и охотники, убийцы и короли, монстры и рыцари, победите их всех храбростью и мастерством!
  • Испытайте режим «Шелковая душа»! Как только вы завоюете королевство, проверьте свои навыки в совершенно новом режиме, который превращает игру в уникальный и сложный опыт.
  • Насладитесь потрясающей оркестровой партитурой! Отмеченный наградами композитор Hollow Knight, Кристофер Ларкин, возвращается, чтобы привнести в приключение меланхоличные мелодии, симфонические струнные и душераздирающие темы боссов.



Полый рыцарь © Copyright Team Cherry 2019

Туристическая ловушка из Флориды подала в суд на Epic Games за изображение в Fortnite

Туристическое направление из Флориды подает в суд на Epic Games за недавнее включение Кораллового замка в Fortnite .

Coral Castle был добавлен в последний сезон Fortnite , и это, по сути, Атлантида.Это связано со всей темой Аквамена, которая продолжается в течение последних нескольких недель, и может закончиться или не закончиться дуэлью между Черной Мантой и морским принцем. Или король. Император? Честно говоря, королевские обычаи атлантов всегда были выше моего понимания.

В любом случае, Коралловый Замок в порядке. В нем много ракушек, иконография атлантов, и в целом кажется, что это отличное место для перестрелки в Fortnite .

Вход в Коралловый замок, «Стоунхендж» Флориды.И я говорю это в кавычках, потому что очень по-флоридски сравнивать туристическую ловушку, сделанную не более 100 лет назад, с одним из величайших чудес древнего мира, построенным где-то между 3000 и 2000 годами до нашей эры.

Coral Castle (ловушка для туристов, а не вещь Fortnite ) — это сад каменных скульптур, созданный Эдом Лидскалнином в довоенную и послевоенную эпоху. Он расположен в Майами, и хотя в настоящее время он закрыт из-за бушующей пандемии COVID-19 во Флориде, обычно вы можете получить вход за небольшую плату в размере 18 долларов.

СВЯЗАННЫЙ: Могут ли Люди Икс приземлиться в Fortnite?

И он также подает в суд на Epic за путаницу между реальным Коралловым замком и Fortnite Coral Castle.

через Богемский блог

Согласно документам, полученным Polygon, владельцы Coral Castle подали в суд Майами документы, обвиняющие epic в нарушении прав на их товарный знак, заявив, что Coral Castle в Fortnite крадет не только их название, но и «морские/пляжные мотивы». , замковые сооружения, частичные стены замка и каменные предметы.

О, а еще «ощущение многовекового таинственного места». Потому что это то, что можно зарегистрировать как товарный знак (псст, нельзя).

Eurogamer отлично сравнил цифровую и реальную локации, и мы должны сказать, что даже самый пожилой флоридец не спутает их.

Иск требует возмещения денежного ущерба за путаницу, судебные издержки и использование товарного знака Coral Castle без их явного разрешения.Цифры в долларах не приводились.

Источник: Полигон, Eurogamer

СЛЕДУЮЩАЯ: Анонсировано бесплатное кооперативное многопользовательское DLC для Ghost Of Tsushima

Kid запускает 24-часовую трансляцию для финансирования поездки на чемпионат мира по покемонам

Читать Далее

Об авторе Шон Мюррей (опубликовано 5633 статьи)

Внештатный писатель и сотрудник The Gamer, Шон родом из Торонто, Канада.Если вы спросите Шона, что ему нравится, он ответит: «Роботы, ниндзя, пончики — именно в таком порядке».

Более От Шона Мюррея

Управление океанических исследований NOAA

  1. Дом
  2. Экспедиции
  3. Связь с экосистемой кораллов 2015
  4. Журнал миссии
  5. 23 августа

Лэнс Хорн из Университета Северной Каролины в Уилмингтонской программе подводных транспортных средств ведет дистанционно управляемый аппарат Mohawk над кормой R/V Walton Smith во время первого погружения круиза Coral Ecosystem Connectivity 2015 года.Кимберли Паглиз из Национального центра изучения прибрежных океанов NOAA помогает. Изображение предоставлено Брайаном Кузеном, FAU Harbour Branch. Скачать увеличенную версию (jpg, 550 КБ).

Наше первое погружение…

Мы несемся к Пулли-Ридж с головокружительной скоростью восемь миль в час. Почему мы называем это паром на корабле? Ну, более века назад корабли приводились в движение паром, и хотя мы больше не используем пар, этот термин остается неизменным.

Первый ураган в этом сезоне (Дэнни Бой) несется к нам со скоростью 15 миль в час, но не беспокойтесь, это столкновение произойдет только через неделю, если вообще произойдет.

Запланированный маршрут для нашего первого погружения с дистанционно управляемым аппаратом (ROV) должен был максимально точно повторить маршрут погружения 2012 года. На рисунке видно, что и капитану исследовательского судна, и пилоту ROV Джейсону Уайту удалось выполнить поставленную задачу.Сегодняшний трек, показанный внизу, очень точно соответствует предыдущему треку вверху. Изображение предоставлено Стефани Фаррингтон, FAU Harbour Branch. Скачать увеличенную версию (jpg, 286 КБ).

Но цель этого круиза — завершение нашего проекта «Взаимодействие с экосистемами кораллов», последнего круиза за четыре года круизов. Мы надеемся заполнить все пробелы, чтобы описать, что такое риф Пулли-Ридж, был и может быть в будущем.Будут ли эти более глубокие мезофотические рифы убежищем для рифовых организмов (кораллов, рыб и других организмов), поскольку здоровье наших мелководных рифов продолжает ухудшаться? Мы хотим и надеемся увидеть, что кораллы лучше выживают в этих более глубоких и отдаленных местах.

Первое погружение, которое мы проводим в этом заключительном круизе, состоит в повторном посещении дайв-сайта первого года проекта в 2012 году. Сегодня мы планируем повторить точный разрез погружения и посмотреть, изменилось ли что-то. Изменился ли за это короткое время покров кораллов, водорослей и губок?

В прошлом году команда обнаружила новый ареал Agaricia spp.кораллы среди бентических сообществ на Пулли-Ридж. Изображение предоставлено Coral Ecosystem Connectivity 2014. Загрузить увеличенную версию (jpg, 829 КБ).

При сравнении наших данных, собранных в 2012–2013 годах, с данными, собранными в 1980–2003 годах, мы увидели резкое сокращение кораллового покрова, более 92 процентов. Затем в 2014 году мы обнаружили новую, ранее неизвестную коралловую область с относительно небольшими и, следовательно, молодыми кораллами. Итак, мы еще не знаем, что мы найдем на нашем первом повторном погружении, будут ли кораллы возвращаться, хотя и медленно, или все еще в упадке? Мы надеемся на лучшее.

Район Пулли-Ридж все еще относительно нетронутый, с чистой, прозрачной водой и далеко от берега, но в шлейфе океанских течений, петляющих через Мексиканский залив. Любые будущие катастрофические глубоководные разливы нефти, такие как Deepwater Horizon , могут повлиять на эти рифы и связанные с ними организмы.

Pulley Ridge является зоной обитания, вызывающей особую озабоченность, морским охраняемым районом, защищенным в 2005 году Советом по управлению рыболовством Мексиканского залива от промысла с использованием донных тралов, ярусов, буйковых снастей и ловушек / ловушек.Пулли-Ридж — самый глубокий из известных фотосинтетических рифов в континентальной части США и основное место размножения коммерчески важного красного морского окуня. Их гнезда, которые представляют собой норы шириной 20-30 футов, являются оазисами для сотен других мелких рифовых рыб.

3 x НАСАДКИ ДЛЯ ЧИСТКИ ПАРОВОЙ ШВАБЫ VAX S2 h30 X5 CORAL ИЗ МИКРОФИБРЫ – Интернет-магазин Thinkprice

ПОЛИТИКА ВОЗВРАТА

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Morbi ut blandit risus.Donec mollis nectellus et rutrum. Orci varius natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Ut consequat quam a purus faucibus scelerisque. Морис ac dui ante. Pellentesque congue porttitor tempus. Donec sodales dapibus urna sed dictum. Duis congue posuere libero, a aliquam est porta quis.

Donec ullamcorper magna enim, vitae fermentum turpis elementum quis. Interdum et Malesuada Fames ac ante ipsum primis in faucibus.

Curabitur vel sem mi.Проин в lobortis ipsum. Aliquam rutrum tempor ex ac rutrum. Maecenas nunc nulla, placerat at eleifend in, viverra etos sem. Nam sagittis lacus metus, dignissim blandit magna euismod eget. Подвесьте nisl lacus. Phasellus eget augue tincidunt, sollicitudin lectus sed, convallis desto. Pellentesque vitae dui lacinia, venenatis Erat Sit Amet, fringilla felis. Nullam maximus nisi nec mi facilisis.

ДОСТАВКА

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Morbi ut blandit risus.Donec mollis nectellus et rutrum. Orci varius natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Ut consequat quam a purus faucibus scelerisque. Морис ac dui ante. Pellentesque congue porttitor tempus. Donec sodales dapibus urna sed dictum. Duis congue posuere libero, a aliquam est porta quis.

Donec ullamcorper magna enim, vitae fermentum turpis elementum quis. Interdum et Malesuada Fames ac ante ipsum primis in faucibus.

Curabitur vel sem mi.Проин в lobortis ipsum. Aliquam rutrum tempor ex ac rutrum. Maecenas nunc nulla, placerat at eleifend in, viverra etos sem. Nam sagittis lacus metus, dignissim blandit magna euismod eget. Подвесьте nisl lacus. Phasellus eget augue tincidunt, sollicitudin lectus sed, convallis desto. Pellentesque vitae dui lacinia, venenatis Erat Sit Amet, fringilla felis. Nullam maximus nisi nec mi facilisis.

Tasty Cultures открывается в Кейп-Корал, Ловушка для крабов возвращается в Форт-Майерс


Немецко-польский ресторан Tasty Cultures открыт в Кейп-Корал; Crab Trap возвращается в Форт-Майерс; Ocean Crab House приезжает в Лихай, плюс остальные гастрономические новости недели.

Голобки и шницели, гуляш и вареники. Меню Tasty Cultures на мысе Корал представляет собой смесь польских, венгерских, немецких и австрийских блюд, что отражает немецкое и польское наследие владельцев Роберта и Ивоны Палуссек.

Новый ресторан открылся 4 ноября и, по словам Роберта, получил большую поддержку сообщества. «Это всегда было мечтой Ивоны, — сказал Роберт. Идея ресторана выросла, когда друзья и семья были в восторге от еды Ивоны.

Меню Tasty Cultures включает домашний скандинавский гравлакс, жареную баварскую утку и бигос, польское блюдо из медленно тушеных коротких ребрышек с квашеной капустой, белыми грибами и кремини.В обеденное меню входят бутерброды с ливерной колбасой, панини и домашние супы, а также такие гарниры, как немецкий картофельный салат и красная капуста с беконом.

Iwona закупает продукты на местных рынках и фермах. Ежедневные специальные предложения разработаны с учетом местных и сезонных блюд, также доступна еда на вынос. Для клиентов, которые спешат, есть паровой стол с готовыми к употреблению блюдами с нуля, и Iwona надеется добавить услугу доставки еды в будущем.

«Вкусная еда не обязательно должна быть возмутительно дорогой, — сказал Роберт, — мы надеемся привлечь широкую аудиторию.»

Ресторан на 86 мест предлагает пиво и вино. Часы работы: с 11:30 до 20:00 с понедельника по четверг и с 11:30 до 21:00 в пятницу и субботу. Посетите Tasty Cultures по адресу 4518 Del Prado Blvd. S., Cape Коралл. Для получения дополнительной информации звоните по телефону 540-6300 или посетите facebook.com/tastycultures. быть первым во франшизе», — сказал владелец Брайан Пипер, который также владеет соседней компанией Covenant Crab Co.на Фаулер-стрит, 2245, Форт-Майерс. «У нас есть планы открыться в Майами и Форт-Лодердейле, но главное — запустить его и двигаться дальше».

Пипер сказал, что меню из местных синих крабов и морепродуктов останется в основном таким же. Crab Trap впервые открылась в январе 2015 года и закрылась менее чем через год. Шеф-повар Эрик Кляйнц, который помог запустить оригинальную ловушку для крабов, сказал, что больше не связан с рестораном.

Пайпер надеется открыть ловушку для крабов 239 к Рождеству.Найдите ресторан по адресу: 2247 Fowler St. Узнайте больше о Covenant Crab на facebook.com/covenantcrabco.

НЕБОЛЬШИЕ ЗАКУСКИ

Вывеска Японский стейк-хаус васаби на витрине напротив Neiman Marcus Last Call в аутлетах Miromar в Эстеро.

Дом океанских крабов занимает бывшее место для барбекю мистера по адресу 1171 Homestead Road, Lehigh Acres, на площади, стоящей на якоре Winn-Dixie.

Pho Fresh открылся по адресу 15271 McGregor Blvd., к югу от Форт-Майерса, в торговом центре McGregor Point, расположенном на Kmart. Вьетнамский ресторан открыт с понедельника по субботу с 11:00 до 20:00, воскресенье закрыто. Чтобы узнать больше, позвоните по номеру 689-6022 или найдите его на Facebook.

Греческая православная церковь Благовещения , расположенная по адресу 8210 Cypress Lake Drive в Форт-Майерсе, проводит распродажу выпечки в субботу с 10:00 до 14:00. В меню входят пахлава, замороженный шпинат, сырные треугольники и другие сладости. Для получения дополнительной информации звоните 481-2099.

Ферма и художественный рынок в центре Форт-Майерса, , который должен был начаться в ноябре в центре города Форт-Майерс, был отменен из-за проблем с разрешением.По словам совладелицы Бетси Вентура, местный фермерский рынок Roots пытается найти новое место.

Отпразднуйте Национальный день эспрессо 23 ноября, выпив горячий эспрессо или эспрессо со льдом в участвующих кафе Dunkin’ Donuts за 1,99 доллара США. Посетите dunkindonuts.com, чтобы узнать о местоположении и узнать больше.

ОТКРЫТЫЙ ФЕРМЕРСКИЙ РЫНОК

В Форт-Майерс открывается новый фермерский рынок. 1 декабря открытый фермерский рынок откроется на зеленой зоне площадью 1 акр в центре фермерского рынка штата Форт-Майерс по адресу 2744 Edison Ave.Часы работы: четверг и суббота с 7:00 до 14:00. Свежие продукты с местных ферм и источников будут продаваться вместе с местными продуктами, а покупатели могут заглянуть в ресторан Farmers Market на завтрак или обед. Чтобы получить дополнительную информацию или стать продавцом, позвоните по телефону 226-1200, зайдите в магазин Open Door Shoppes по адресу 1615 Hendry St. в центре Форт-Майерса или найдите рынок на Facebook.

ВКУС ЛИ ПОБЕДИТЕЛЕЙ

Третий ежегодный конкурс «Вкус Ли» состоялся 5 ноября в Centennial Park в центре Форт-Майерса.Награда «Выбор народа» досталась BurgerQue за наибольшее количество гостей. Компания Pinchers победила в категории закусок за свои мини-крабовые пирожки. Победителем среди портативных устройств стал бутерброд с колбасой от известного Дэйва. Ресторан Bruno’s of Brooklyn выиграл в категории основных блюд с роллатини из баклажанов, а мороженое Love Boat Ice Cream выиграло в категории десертов с мороженым Salty Jack, тыквенно-имбирным мороженым с соленой карамелью и кусочками чизкейка. Узнайте больше на facebook.com/tasteofleecounty.

ALDI ПРИБЫВАЕТ В КЕЙП-КОРАЛ

В Кейп-Корал скоро откроется новый продуктовый магазин со скидками.Aldi приближается к 1843 NE Pine Island Road.

«Хотя мы ищем магазин на этом сайте, он все еще находится на очень ранней стадии процесса разработки», — сказал в электронном письме Крис Хьюитт, вице-президент подразделения Aldi Royal Palm Beach.

«В настоящее время у нас нет никаких дополнительных сведений о местонахождении Кейп-Корал.»

Небольшая квадратная табличка «Скоро» стала поводом для праздника на прошлой неделе. Вывеска немецкой сети дисконтных продуктов Aldi висит в витрине старого здания Circuit City, напротив Target в торговом центре Northpoint.

Фотография вывески местного брокера по недвижимости Трэвиса ДеЧере распространилась по социальным сетям в четверг, собрав сотни лайков, репостов и комментариев. Магазин Cape станет вторым магазином Aldi в округе Ли. Хьюитт сказал, что магазин Lehigh Acres на бульваре Ли, 2803, планируется открыть в начале следующего года. Другой Aldi дебютирует 17 ноября по адресу 6171 Naples Blvd. в Северном Неаполе.

A La Carte — это подборка новостей и заметок о ресторанах Юго-Западной Флориды.

Добавить комментарий

Ваш адрес email не будет опубликован.
