Разновидности фрез для ручного фрезера

Сегодня я постарался разобраться с классификацией фрез (в первую очередь, для себя, естественно, про вас я тоже не забыл).

Действительно, фрез на рынке просто огромное количество. Они различаются по диаметру хвостовика, наличию/отсутствию подшипников, форме, а, значит, и функции.

Итак, основных диаметров хвостовика (на фрезере — размер цанги) сравнительно немного. Самые распространенные размеры 6 мм, 8мм, 12 мм) встречаются так же такие размеры, как  6,35 мм, 12,7 мм но встречаются они у нас достаточно редко, да и далеко не на каждом фрезере имеются такие цанги.

Фрезы кромочные (как правило не имеют ножей на конце — вместо них устанавливается подшипник) — служат для обработки кромки детали. При работе такой фрезой, подшипник перемещаясь по поверхности заготовки (или шаблона), не дает фрезе врезаться в материал глубже, чем это необходимо, поэтому их применение возможно без использования направляющих и пр девайсов.

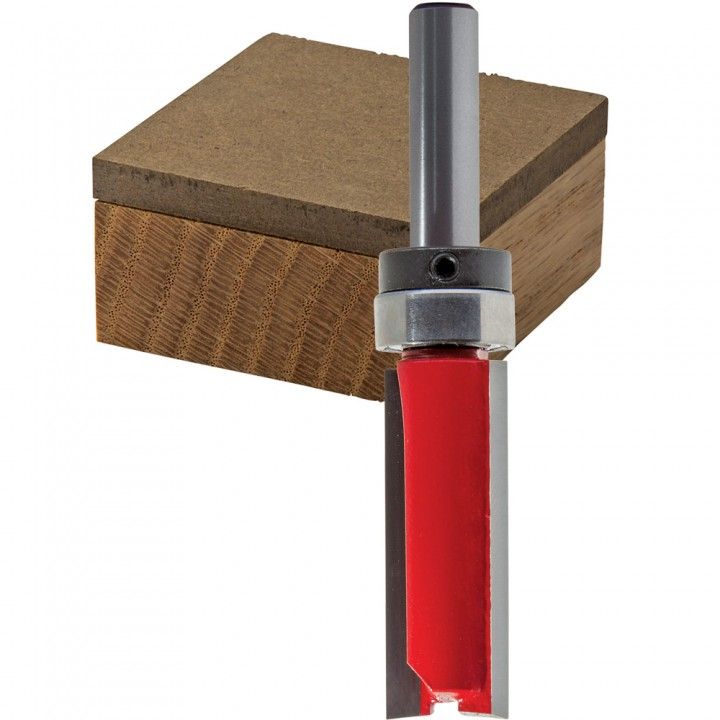

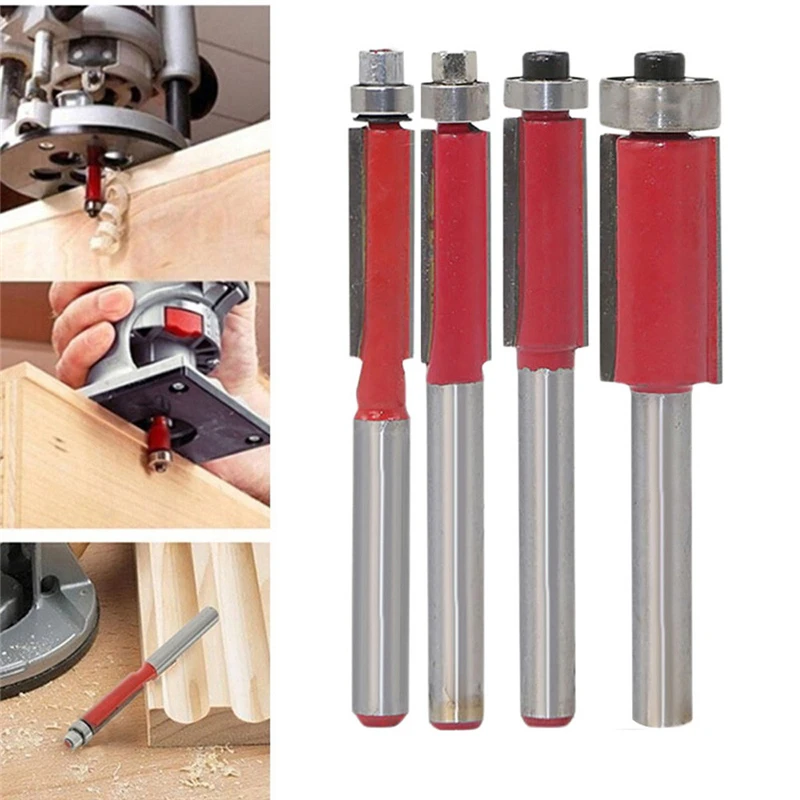

Прямая фреза с подшипником часто называется копировальной.

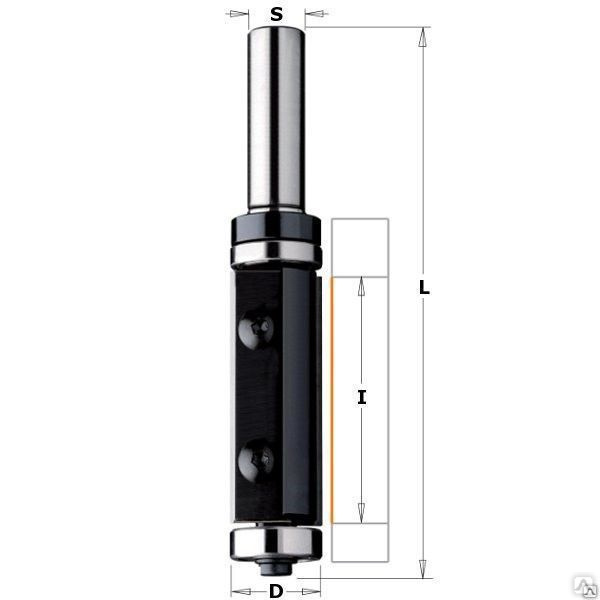

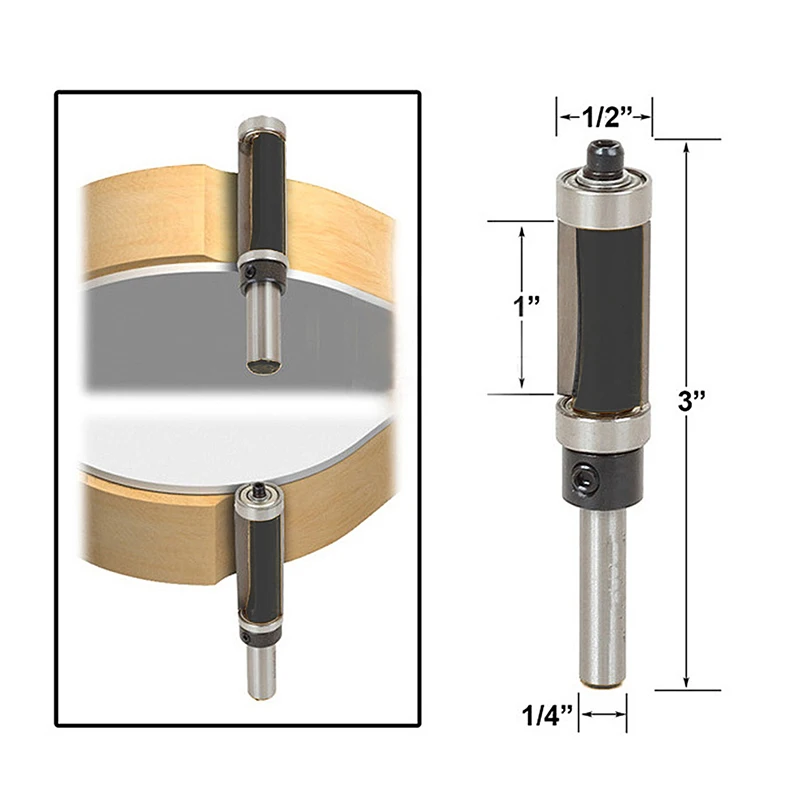

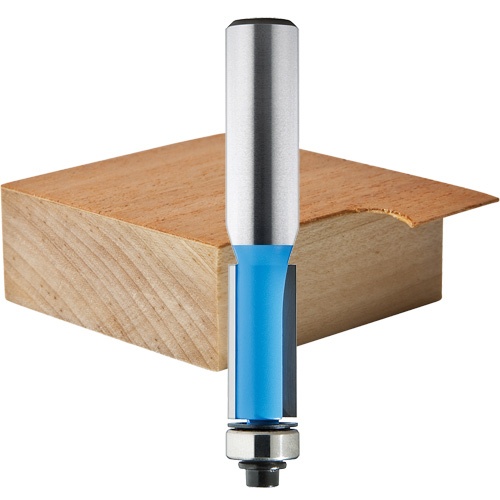

Копировальная фреза (она же прямая кромочная) — подшипник идет по шаблону, вырезая точно такую же деталь из заготовки.

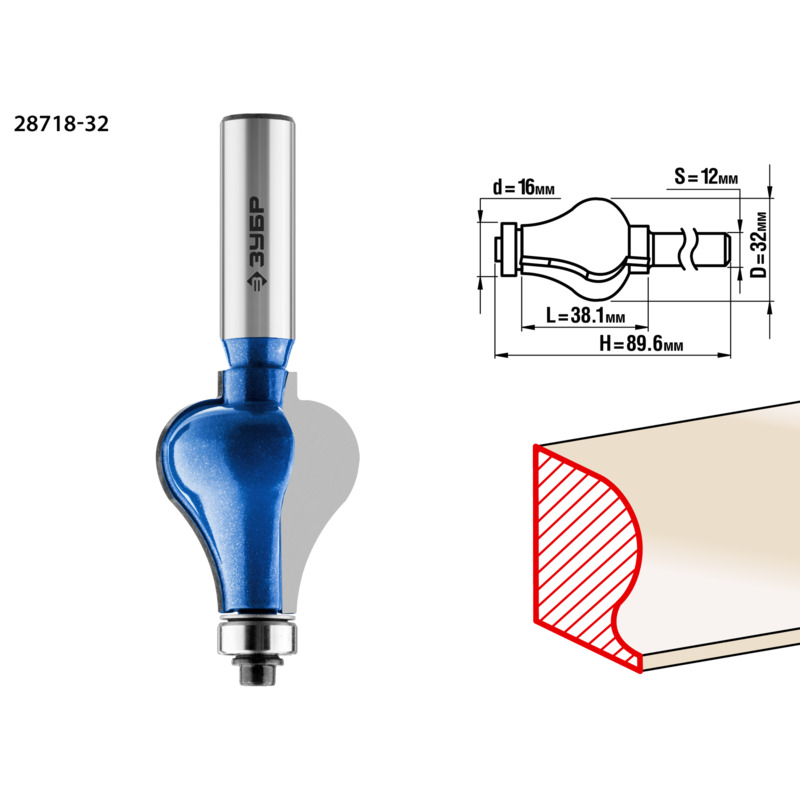

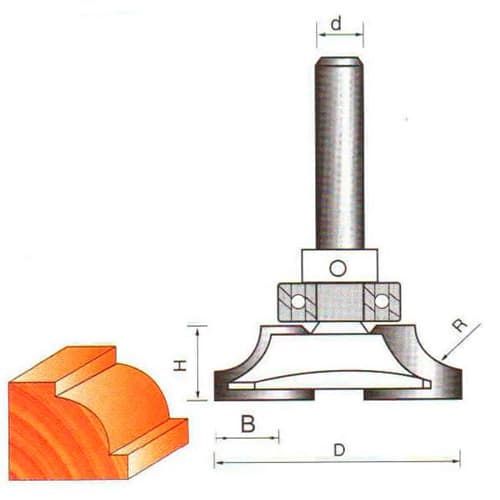

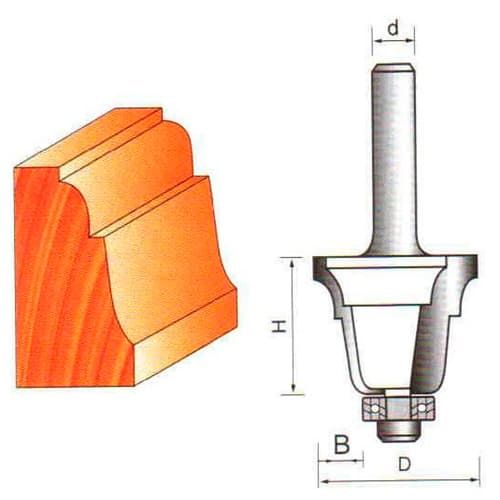

Профильная фреза (она же фигурная) — в процессе обработки кромки получается фигурный профиль, который, как правило, имеет декоративное значение.

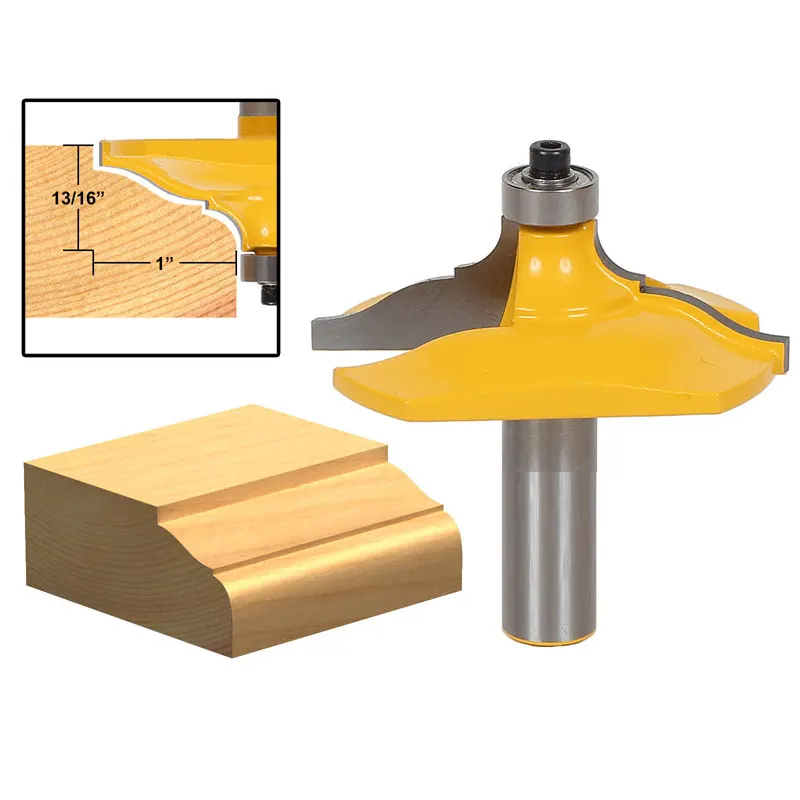

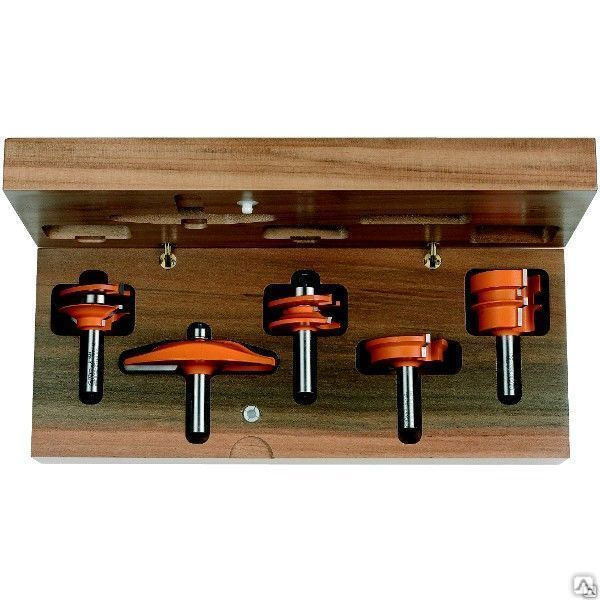

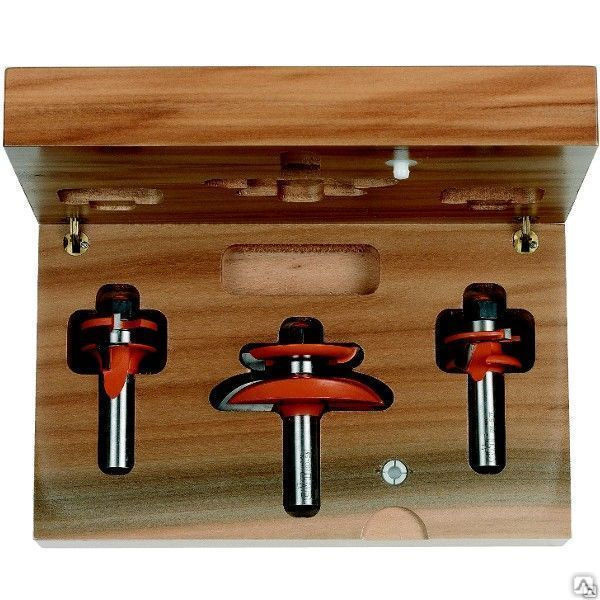

Фигрейная фреза — служит для формирования филенчатых панелей (деревянные двери, разные крышки сундуков и пр). Отличаются большими размерами и направленностью реза в большей степени на пласть заготовки.

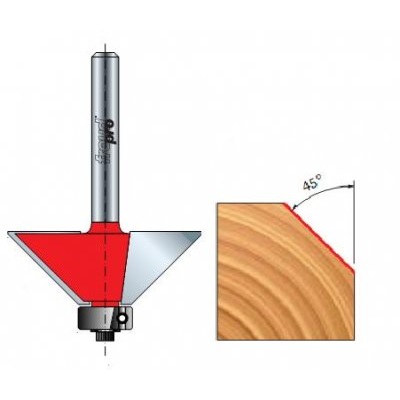

Конусная фреза  — служит для подрезания кромок под определенным углом (см параметры фрезы).

Калевочная фреза — отличается от предыдущей тем, что скошенные ножи имеют форму округлую форму. В материале они формируют профиль, соответствующий четверти окружности.

То есть она закругляет край кромки.

Полустержневая фреза — по профилю соответствует двум калевочным фрезам, применяемым одновременно. Так же может снабжаться подшипником. Применяется для выбора профиля, соответствующего половине окружности.

Галтельная фреза — является антагонистом калевочной, то есть ножи имеют так же полукруглую форму, но радиус направлен в противоположную сторону, то есть они выпуклые. Можно комбинировать с калевочными фрезами подходящей формы для формирования более плотных соединений.

Фальцевая фреза — напоминает прямую копировальную фрезу, но ее режущая часть по диаметру значительно больше подшипника, поэтому она применяется для выбора четверти или паза прямоугольной формы.

Дисковая фреза — является плоской разновидностью фальцевой фрезы, то есть представляет собой диск с закрепленными на нем ножами. Служит для вырезания пазов в торцах заготовок, например, под врезной кант

Конусная кромочная фреза — имеет на разрезе форму ромба, а, значит, выбирают соответствующие пазы.

Фреза микрошиповая — служит для прочного соединения заготовок друг с другом, значительно увеличивая площадь склеиваемой поверхности за счет вырезания множества мелких шипов/пазов.

Пазовые фрезы — имеют рабочую кромку на торце и боковых поверхностях, то есть могут выбирать пазы различного профиля в любом месте, а не только на торцах. Обычно для их применения требуются дополнительные приспособления (шины, шаблоны, упоры и пр.) По форме они бывают такими же, как и кромочные, то есть:

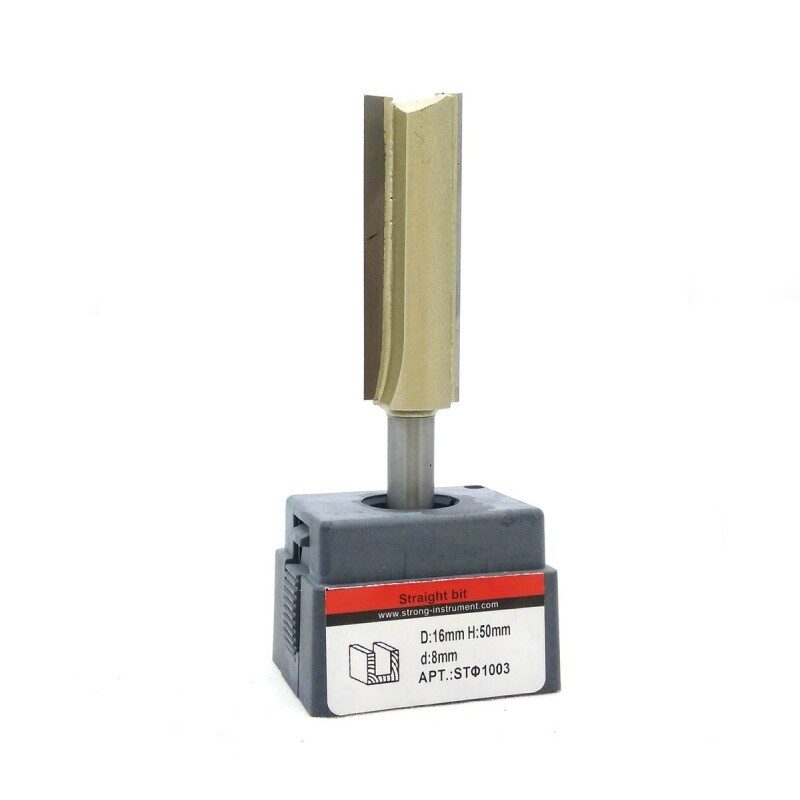

Прямые пазовые фрезы: — служат для выбирания пазов прямоугольной формы различной глубины, иногда дополняются подшипником в верхней части фрезы, что позволяет совмещать преимущества обоих классов фрез.

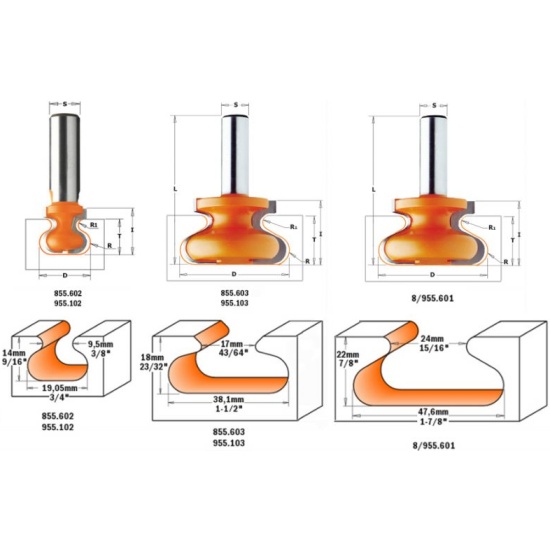

Фасонные пазовые фрезы — могут быть совершенно разнообразной формы и так же дополняться подшипниками.

Фреза типа «ласточкин хвост» — пазовая фреза служащая для формирования одноименного шипового соединения.

Конструкционная пазовая фреза — фреза, позволяющая формировать паз, который на разрезе имеет Т-образную форму.

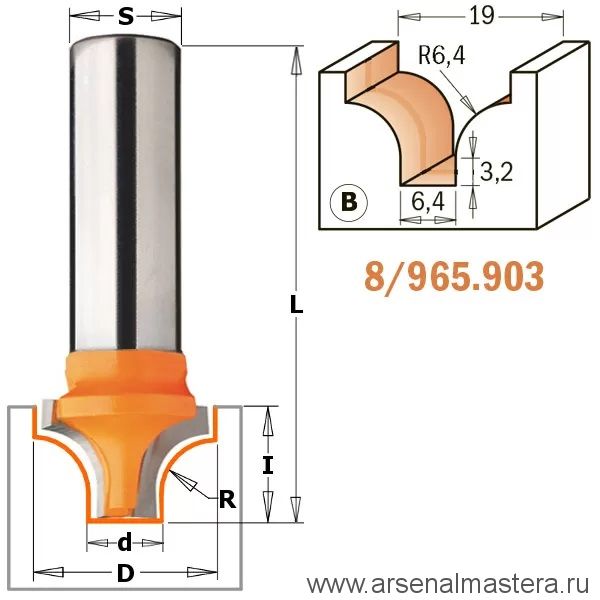

Галтельная пазовая фреза — для получения полукруглых канавок — галтелей.

V-образная фреза — формирует канавку с дном треугольной формы

 Конечно, рассмотреть в одной статье все конфигурации фрез, какие существуют невозможно, но я хотя бы попытался это сделать. Надеюсь, данный материал окажется вам полезным.

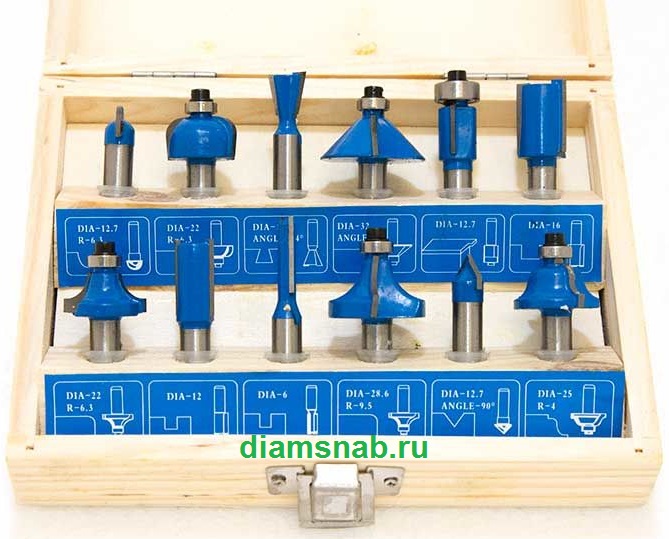

Ну и наконец, так сказать, групповое фото на память))

В завершение материала я приведу пару ссылок, где все это разнообразие можно приобрести.

  1. Дешевые фрезы с АлиЭкспресс
  2. Фрезы с Всеинструменты

Фрезы копировальные для ручного фрезера в Череповце: 156-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Череповец

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Фрезы копировальные для ручного фрезера

Фреза Dimar 1072483 копировальная D12,7×32 L69 хвостовик 6 Тип: подшипник, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

DeWalt Фреза Z2 HM 8мм, d15мм, раб20/общ52 мм пазовая, диаметр фрезы 8 мм, рабочая высота 40 мм, тве

ПОДРОБНЕЕЕще цены и похожие товары

Фреза копировальная D19,1×25,4 L63 хвостовик 6 DIMAR 1072663 Тип: фреза, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5236733/img_id420049367557611921.jpeg/300×300″>

Фреза копировальная D28,6×38,1 L92 хвостовик 12 DIMAR 1072399 Тип: фреза, Производитель: DIMAR, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Фреза Dimar 1072663 копировальная D19,1×25,4 L63 хвостовик 6 Тип: подшипник, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/466729/img_id8397769043976469521.jpeg/300×300″>

Фреза RedVerg HM копировальная 8х19х69мм(840291) Тип: фреза, Производитель: RedVerg, Материал

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4725270/img_id3705573402606100619.jpeg/300×300″>

Фреза Dimar 1072049 копировальная D19,1×50,8 L92 хвостовик 12 Тип: фреза, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

Фреза копировальная D15,9×25,4 L63 хвостовик 6 DIMAR 1072583 Тип: фреза, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

Копировальная фреза WPW PF31273 Тип: фреза, Производитель: WPW, Тип фрезы: концевая

ПОДРОБНЕЕЕще цены и похожие товары

Фреза копировальная D12,7×32 L69 хвостовик 6 DIMAR 1072483 Тип: фреза, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/6953693/pic1454043daaf6bc9721cdde6f9f478b73/300×300″>

DeWalt Фреза Z2 HM 8мм, d14мм, раб20/общ52 мм пазовая, диаметр фрезы 14 мм, рабочая высота 40 мм, тв

ПОДРОБНЕЕЕще цены и похожие товары

Фреза Dimar 1072379 копировальная D31,8×44,5 L98 хвостовик 12 Тип: подшипник, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

DeWalt Фреза Z2 HM 8мм, d18мм, раб20/общ52 мм пазовая, диаметр фрезы 18 мм, рабочая высота 40 мм, тв

ПОДРОБНЕЕЕще цены и похожие товары

Фреза Dimar 1072399 копировальная D28,6×38,1 L92 хвостовик 12 Тип: подшипник, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4529750/img_id5535215350740029122.png/300×300″>

Копировальная фреза REDVERG 840291 6625653 Тип: фреза, Производитель: RedVerg, Тип фрезы: концевая

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/300×300″>

Фреза Dimar 1072463 копировальная D12,7×25,4 L63 хвостовик 6 Тип: подшипник, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

Фреза копировальная со сменными ножами верхний подшипник D19 B50 Z2 S12 W.P.W. PFM8192 Тип: фреза,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4818396/img_id2719366918240820732.jpeg/300×300″>

Фреза FIT 3602-080912 пазова галтельная DxHxL=12х9,5х44,5мм концевая, галтельная, пазовая, диаметр ф

ПОДРОБНЕЕЕще цены и похожие товары

Фреза копировальная ELITECH 1820.091600 Тип: фреза, Производитель: ELITECH

ПОДРОБНЕЕЕще цены и похожие товары

Фреза Dimar 1072979 копировальная D19,1×25,4 L77 хвостовик 12 Тип: подшипник, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/1927699/img_id6317646804048513969.png/300×300″>

Набор фрез Gepard GP2300-08 прямая, галтельная, калевочная, конусная, конструкционная, пазовая, диам

ПОДРОБНЕЕЕще цены и похожие товары

Фреза копировальная D31,8×44,5 L98 хвостовик 12 DIMAR 1072379 Тип: фреза, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/7471903/img_id3339792627535373310.jpeg/300×300″>

Фреза Dimar 1072746 копировальная D26x25,4 L73 хвостовик 9,5 Тип: подшипник, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

Фреза копировальная D26x25,4 L73 хвостовик 9,5 DIMAR 1072746 Тип: фреза, Производитель: DIMAR,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5207439/img_id4772507039553813355.png/300×300″>

Фреза ЗУБР 28756-19-38-12 концевая, прямая, пазовая, диаметр фрезы 19 мм, диаметр хвостовика 12 мм,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6382710/img_id8589783210863914656.jpeg/300×300″>

Копировальная втулка ( Копировальное кольцо ) для фрезера MAKITA: RP 2300, RP 0900, RT 0700, RP 1800, 3612, 3620 -22мм

ПОДРОБНЕЕЕще цены и похожие товары

net/get-mpic/6259567/img_id1824329833484305429.jpeg/300×300″> jpeg/300×300″>

2 страница из 18

Фрезы по дереву — разновидности и использование

Обработка изготавливаемых деталей фрезером представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются особым инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Содержание статьи:

  • 1 Классификация и виды фрез для обработки древесины
  • 2 Концевые фрезы
  • 3 Кромочные фрезы по дереву
  • 4 Пазовые фрезы по дереву
  • 5 Копировальные фрезы
  • 6 Конструкции фрез и их влияние на технологию производства фрезерных операций
  • 7 Типы конструкции фрез
    • 7.1 Сборные
    • 7.2 Со сменными режущими кромками
    • 7.3 Монолитные
  • 8 Типы лезвий фрез
  • 9 Функциональные наборы фрез
  • 10 Сферы применения
  • 11 Как выбирать фрезу по дереву под ручной фрезер?

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами — фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ с помощью специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют большой опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

  • При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
  • Изготовка выемок для использования, установки навесных петель, других приспособлений.
  • Изготовление декора — в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций и назначением. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера.

Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может использоваться для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

  • Изготовление пазов, формирование углублений производится торцевыми типами фрез.
  • Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
  • Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
  • Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

Концевые фрезы

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет проводить различные операции. К основным видам производимых работ относятся:

  • Изготовка изделий с пазами определенной глубины, сквозных отверстий.
  • Раскрой изделий.
  • Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Кромочные фрезы по дереву

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

  • Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
  • Калевочными имеется возможность округлить на четверть окружности край детали.
  • Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
  • Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
  • Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
  • Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функция которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером проводится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Основное предназначение вида пазовых фрез по дереву — изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

  • Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
  • Галтельные – выполнены с закругленным наконечником.
  • Конические зачастую используют для действий с плоскостями.
  • Фасонные позволяют изготавливать углубления необходимой структуры.
  • «Т» образные, фрезы «Ласточкин хвост».

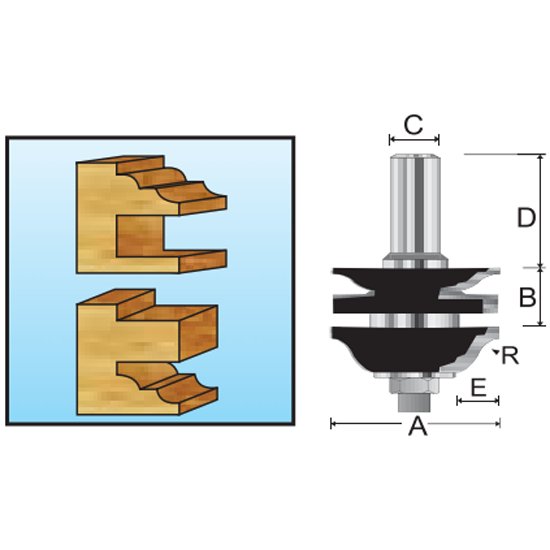

  • Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер следует с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

Нож для фрезы по дереву

Фрезерная головка

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы сделать на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наилучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.

Конструкция электрофрезера

Схема сборки фрезерного станка

Сборные

Наиболее распространенный вид на рынке — сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала — быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготавливаться из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

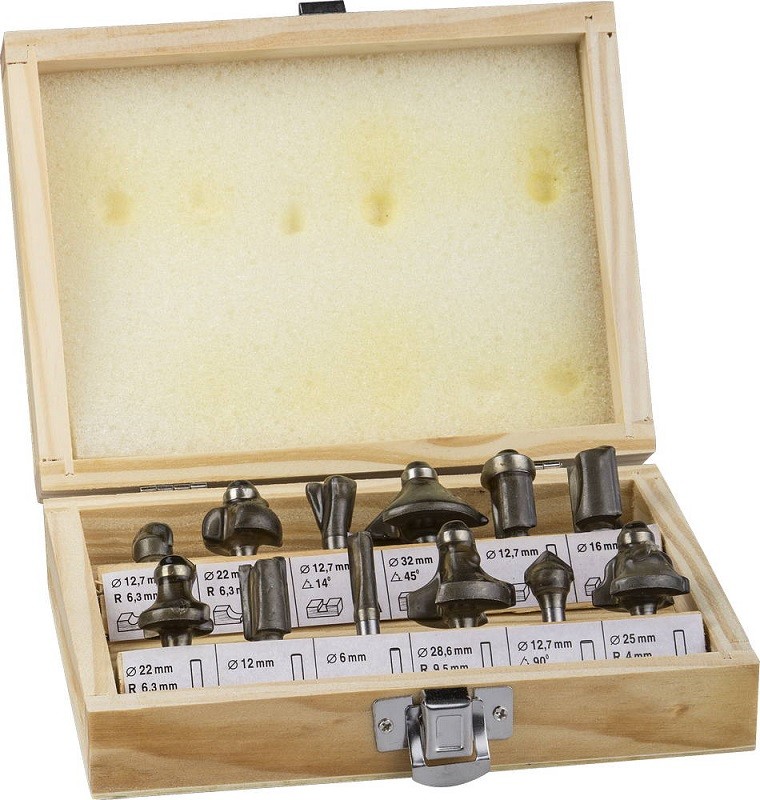

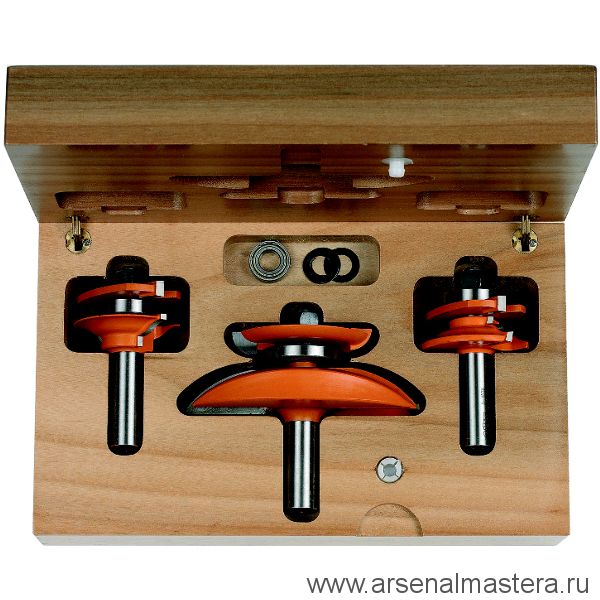

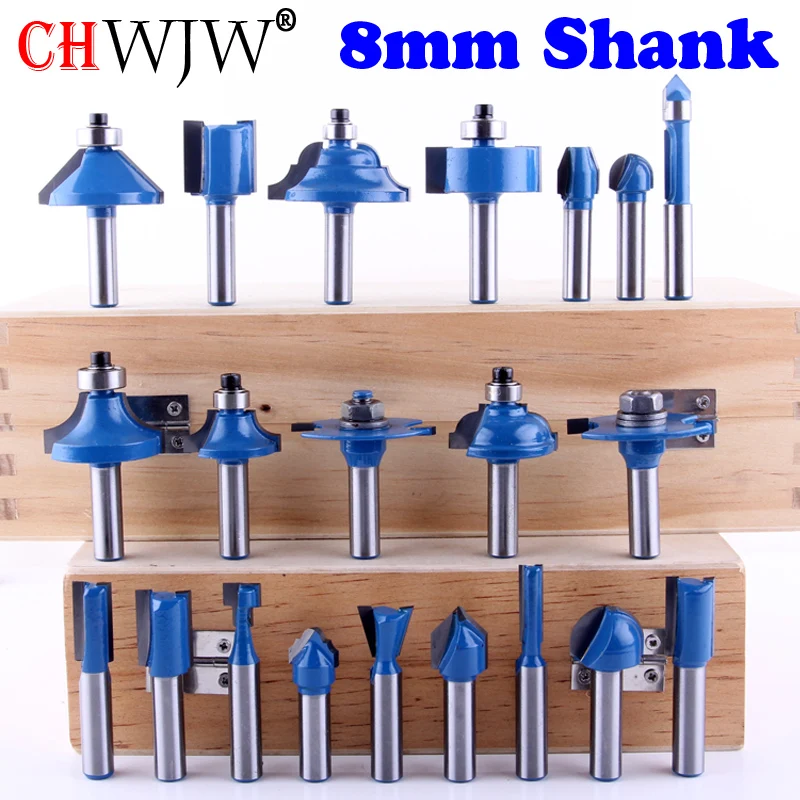

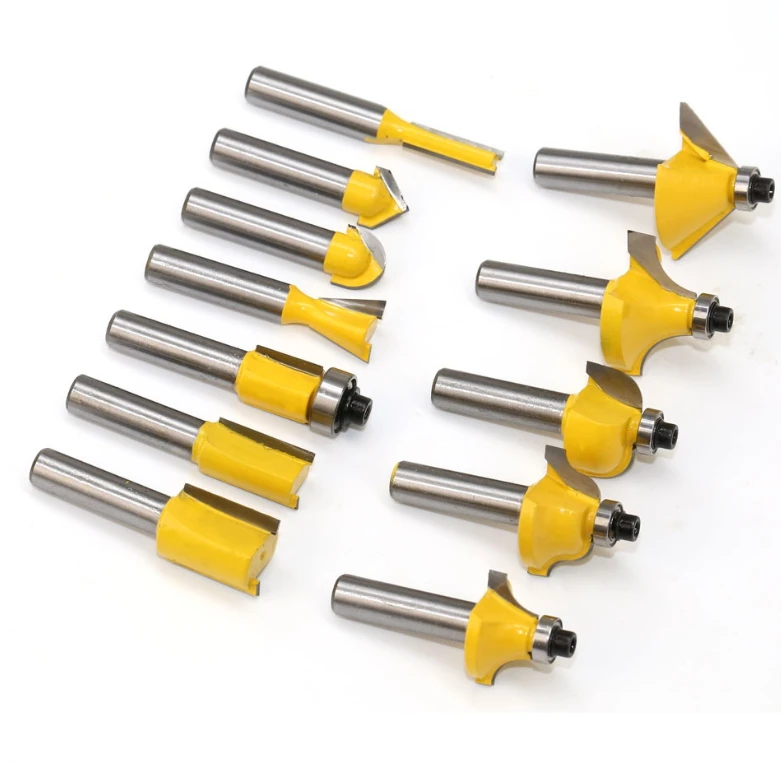

Зачастую можно встретить в продаже функциональные наборы, состоящие из двух или более элементов. В него входят приспособления и насадки для фрезера по дереву. Основное предназначение этих наборов — обработка двух или более деталей для получения однотипных соединений. Существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом нужно помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

Приступая к выполнению, следует понимать какой тип фрезы нужно использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория позволяет производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер?

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

  • Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
  • Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
  • Материал припоя, а также соединение хвостика с частью, ответственной за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Для работы с твердыми породами дерева необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра — тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы желательно проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, предназначенных для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Фрезы кромочные прямые для ручного фрезера в Украине. Цены на фрезы кромочные прямые для ручного фрезера на Prom.ua

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера VN

Доставка по Украине

648 грн

324 грн

Купить

V-Nalichii

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера VN

Доставка по Украине

713 грн

356.50 грн

Купить

V-Nalichii

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера RT

Доставка по Украине

672 грн

336 грн

Купить

Rent

Работает

Фреза кромочная прямая с подшипником 76. 2мм, хвостовик 8мм для ручного фрезера RT

Доставка по Украине

736 грн

368 грн

Купить

Rent

Работает

Адаптер переходник Leica R LR — Canon EOS, кольцо Ulata

На складе

Доставка по Украине

260 грн

Купить

Saga Market

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера

На складе в г. Ровно

Доставка по Украине

260 — 285 грн

от 10 продавцов

260 грн

Купить

PROMRV

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера

На складе

Доставка по Украине

295 — 320 грн

от 11 продавцов

295 грн

Купить

PROMRV

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера Без бренда

Доставка по Украине

289 грн

Купить

«Ценовал»

Работает

Фреза кромочная прямая с подшипником 76. 2мм, хвостовик 8мм для ручного фрезера Без бренда

Доставка по Украине

327 грн

Купить

«Ценовал»

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера, 105697

На складе в г. Ровно

Доставка по Украине

260 грн

Купить

Интернет магазин » Горячий Стиль «

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера

На складе

Доставка по Украине

260 грн

Купить

АльтМаркет — интернет магазин

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера

На складе в г. Ровно

Доставка по Украине

215 — 260 грн

от 2 продавцов

260 грн

Купить

Магазин «Freedelivery»

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера

На складе в г. Ровно

Доставка по Украине

240 — 295 грн

от 2 продавцов

295 грн

Купить

Магазин «Freedelivery»

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера, 105698

На складе в г. Ровно

Доставка по Украине

295 грн

Купить

Интернет магазин » Горячий Стиль «

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера

На складе

Доставка по Украине

260 грн

Купить

KRONS интернет- магазин

Смотрите также

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера

На складе в г. Ровно

Доставка по Украине

по 295 грн

от 2 продавцов

295 грн

Купить

KRONS интернет- магазин

Работает

Фреза кромочная прямая с подшипником 76. 2мм хвостовик 8мм для ручного фрезера

Доставка по Украине

375 грн

367 грн

Купить

ІНТЕРНЕТ-МАГАЗИН «ЗАКУПИСЬ»

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера

Доставка по Украине

295 грн

Купить

АльтМаркет — интернет магазин

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера

Доставка из г. Ровно

по 260 грн

от 2 продавцов

260 грн

Купить

Интернет-магазин «ТЕХНО ФАБРИКА»

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера

Доставка из г. Ровно

295 грн

Купить

Интернет-магазин «ТЕХНО ФАБРИКА»

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера

Доставка из г. Ровно

260 грн

Купить

AgalaSale

Работает

Фреза АТАКА кромочная прямая 8х12,7х63 мм (301127-5) для ручного фрезера

На складе в г. Кременчуг

Доставка по Украине

492 грн

Купить

СТАНОЧНИК Интернет-магазин

Работает

Фреза микрошип для сращивания по дереву 8мм для ручного фрезера VN

Доставка по Украине

1 405 грн

702.50 грн

Купить

V-Nalichii

Работает

Фреза микрошип для сращивания по дереву 8мм для ручного фрезера RT

Доставка по Украине

1 428 грн

714 грн

Купить

Rent

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера

Доставка по Украине

295 грн

Купить

freedelivery

Работает

Фрезы / Набор фрез для ручного фрезера Euro Craft RSO12 / 12 шт / Хвостовик 8 мм POLAND

На складе в г. Киев

Доставка по Украине

650 грн

Купить

ТОВ «Струм»

Работает

Фреза кромочная прямая с подшипником 50.8мм, хвостовик 8мм для ручного фрезера

На складе в г. Ровно

Доставка по Украине

260 грн

Купить

Double-Shop

Работает

Фреза кромочная прямая с подшипником 76.2мм, хвостовик 8мм для ручного фрезера

На складе в г. Ровно

Доставка по Украине

295 грн

Купить

Double-Shop

Работает

Фреза-микрошип для сращивания по дереву, 8 мм, для ручного фрезера

На складе

Доставка по Украине

520 — 676 грн

от 16 продавцов

1 160 грн

580 грн

Купить

GoodStore | Подарки, Товары для дома и работы

ᐉ Фрезы по дереву Pobedit

ᐉ Фрезы по дереву Pobedit — rt.co.ua

rt.co.ua

RUUA

ГлавнаяКорзинаКаталог товаровКонтактыДоставка и оплатаВойтиЗарегистрироваться(099) 009-60-26(098) 398-30-85(073) 578-75-88

График работы Call-центра:

с 9:00 до 17:00 (вс — с 10:00 до 15:00)

Онлайн(099) 009-60-26(098) 398-30-85(073) 578-75-88Заказать звонок

с 9:00 до 17:00 (вс — с 10:00 до 15:00)

rt. co.ua

0

000грн

  • Каталог товаров
  • Главная
  • Каталог
  • Расходные материалы
  • Фрезы по дереву

Фрезы для ручного фрезера(81)

Фрезы для станков с ЧПУ(4)

Ножи для фрез(1)

ПопулярныеОт дешевых к дорогимОт дорогих к дешевымНовинки

Производитель(1 из 24)

Ничего не найдено

Pobedit8617AEG1CMT225Dewalt1FERM Power Tools1FISCH3Globus165Graphite3INTERTOOL8ITA TOOLS41Mastertool1Miol2STANLEY2Tolsen2Topfix34Top Tools1Verto3VIRUTEX6Vorel2Yato9ZHWEI4Атака17Китай7

Наличие

В наличии86

Убрать фильтры

Фрезы кромочные калевочные с подшипником 1017 Pobedit

В наличии

Цены от18700 до 1 21900

Показать варианты товара (28)

Подробнее. ..

Фрезы пазовые прямые 1007 Pobedit

В наличии

Цены от18800 до 63400

Показать варианты товара (23)

Подробнее…

Фрезы пазовые прямые 1003 Pobedit

В наличии

Цены от13800 до 42300

Показать варианты товара (29)

Подробнее…

Фрезы обкаточные прямые двухножевые с верхним подшипником 1021 Pobedit

В наличии

Цены от28900 до 51500

Показать варианты товара (12)

Подробнее…

Фрезы для выборки четверти с подшипником 1023 Pobedit

В наличии

Цены от22500 до 59800

Показать варианты товара (25)

Подробнее…

Фрезы пазовые галтельные V-образные 1004 Pobedit

В наличии

Цены от17200 до 41400

Показать варианты товара (17)

Подробнее. ..

Фрезы Форстнера 1011 Pobedit

В наличии

Цены от20700 до 59800

Показать варианты товара (21)

Подробнее…

Фрезы обкаточные прямые четырехножевые с верхним подшипником 1021 Pobedit

В наличии

Цены от60200 до 1 12700

Показать варианты товара (4)

Подробнее…

Фрезы обкаточные прямые двухножевые с нижним подшипником 1020 Pobedit

В наличии

Цены от14400 до 41400

Показать варианты товара (21)

Подробнее…

Фрезы для врезки замков A1037 Pobedit

В наличии

Цены от1 10400 до 1 24200

Показать варианты товара (4)

Подробнее…

Фрезы по дереву галтельные полукруглые 1005 Pobedit

В наличии

Цены от13800 до 82800

Показать варианты товара (22)

Подробнее. ..

Фрезы для выборки четверти трехножевые z3 1023 Pobedit

В наличии

Цены от33100 до 51500

Показать варианты товара (9)

Подробнее…

Фрезы обкаточные прямые четырехножевые с нижним подшипником 1020z4 Pobedit

В наличии

Цены от33800 до 91000

Показать варианты товара (8)

Подробнее…

Фрезы пазовые галтельные 1012 Pobedit

В наличии

Цены от17200 до 63900

Показать варианты товара (21)

Подробнее…

Фреза «мини-шип» D-25 мм, H-54 мм, d-12 мм Pobedit P-2500-12-2554

В наличии

Цена:1 24200грн

В корзине

Добавить к сравнению

Артикул: P-2500-12-2554

Код товара: 20.71.90

Диаметр фрезы (D): 25 мм

Высота ножа (H): 54 мм

Количество зубьев (Z): 9

Диаметр хвостовика (d): 12 мм

Габариты упаковки: 132x25x25 мм

Вес брутто: 137 г

Подробнее. ..

Фрезы для евроручек 2518 Pobedit

В наличии

Цены от55200 до 85100

Показать варианты товара (2)

Подробнее…

Фрезы Форстнера удлиненные 1011 Pobedit

В наличии

Цены от29900 до 34500

Показать варианты товара (3)

Подробнее…

Фрезы кромочные конусные 1022 Pobedit

В наличии

Цены от20700 до 41400

Показать варианты товара (7)

Подробнее…

Фрезы обкаточные прямые шестиножевые с верхним подшипником 1021 Pobedit

В наличии

Цены от3 35800 до 3 77200

Показать варианты товара (2)

Подробнее…

Фрезы пазовые прямые одноножевые 1001 Pobedit

В наличии

Цена:13800грн

Показать варианты товара (6)

Подробнее. ..

Фрезы пазовые прямые цельнопобедитовые 1101 Pobedit

В наличии

Цены от39500 до 60700

Показать варианты товара (4)

Подробнее…

Фрезы кромочные фальцевые 1008 Pobedit

В наличии

Цены от17200 до 26200

Показать варианты товара (9)

Подробнее…

Фрезы копировальная со сменными ножами и верхним подшипником 121 Pobedit

В наличии

Цены от1 93200 до 2 71400

Показать варианты товара (4)

Подробнее…

Фреза пазовая галтельная V-образная D-14 мм, d-8 мм, 90° composit Pobedit P-1004-08-90-14com

В наличии

Цена:22700грн

В корзине

Добавить к сравнению

Артикул: P-1004-08-90-14com

Код товара: 19.43.43

Диаметр фрезы (D): 14 мм

Высота ножа (H): 10 мм

Угол (O°): 90°

Диаметр хвостовика (d): 8 мм

Габариты упаковки: 110x40x30 мм

Вес брутто: 90 г

Подробнее. ..

Фрезы для поручней 2700 Pobedit

В наличии

Цены от1 17300 до 1 24200

Показать варианты товара (2)

Подробнее…

Фрезы фигирейные 2405 Pobedit

В наличии

Цены от45000 до 67800

Показать варианты товара (3)

Подробнее…

Фрезы копировальные со сменными ножами (верхний/нижний подшипники) 122 Pobedit

В наличии

Цены от2 02400 до 2 53000

Показать варианты товара (3)

Подробнее…

Фрезы фигирейные горизонтальные 2404 Pobedit

В наличии

Цены от45000 до 67800

Показать варианты товара (3)

Подробнее…

Фрезы по дереву филенчатые 3003 Pobedit

В наличии

Цены от1 10400 до 1 84000

Показать варианты товара (4)

Подробнее. ..

Фрезы пазовые «Ласточкин хвост» 1006 Pobedit

В наличии

Цены от17200 до 46000

Показать варианты товара (7)

Подробнее…

Фрезы копировальные со сменными ножами и нижним подшипником 120 Pobedit

В наличии

Цены от1 88600 до 2 62200

Показать варианты товара (4)

Подробнее…

Фрезы для снятия фаски 1024 Pobedit

В наличии

Цены от22000 до 1 05300

Показать варианты товара (8)

Подробнее…

Фрезы парные для мебельной обвязки Pobedit

В наличии

Цена:2 89800грн

Показать варианты товара (3)

Подробнее…

Фреза Форстнера с ограничителем D-35 мм, d-8 мм Pobedit P-1011-08St-35

В наличии

Цена:30300грн

В корзине

Добавить к сравнению

Артикул: P-1011-08St-35

Код товара: 17. 22.03

Диаметр фрезы (D): 35 мм

Высота ножа (H): 12 мм

Диаметр хвостовика (d): 8 мм

Габариты упаковки: 106x40x40 мм

Вес брутто: 82 г

Подробнее…

Фрезы кромочные галтельные с нижним подшипником 1015 Pobedit

В наличии

Цены от33100 до 75900

Показать варианты товара (9)

Подробнее…

Пробочники Pobedit

В наличии

Цены от69000 до 1 38000

Показать варианты товара (8)

Подробнее…

Фрезы для врезки замков Z2+1 Pobedit

В наличии

Цены от1 24200 до 1 38000

Показать варианты товара (2)

Подробнее…

Фрезы пазовые галтельные радиусные 2053 Pobedit

В наличии

Цены от17200 до 18800

Показать варианты товара (6)

Подробнее. ..

Фрезы пазовые фасонные 2157 Pobedit

В наличии

Цены от30100 до 51900

Показать варианты товара (4)

Подробнее…

Ножи для копировальных фрез Pobedit

В наличии

Цены от45500 до 83700

Показать варианты товара (4)

Подробнее…

Фреза для углового сращивания D-50 мм, d-12 Pobedit P-2510-50

В наличии

Цена:1 38000грн

В корзине

Добавить к сравнению

Артикул: P-2510-50

Код товара: 23.51.73

Диаметр фрезы (D): 50 мм

Высота ножа (H): 22 мм

Длина ножки (L): 37 мм

Диаметр ножки (d): 12 мм

Габариты упаковки: 115x60x50 мм

Вес брутто: 85 г

Подробнее…

Фрезы пазовые прямые концевые 1002 Pobedit

В наличии

Цены от17000 до 48300

Показать варианты товара (8)

Подробнее. ..

Фреза под мебельные ручки D-38 мм, R-5 мм, d-8 мм Pobedit P-2517-3808

В наличии

Цена:80500грн

В корзине

Добавить к сравнению

Артикул: P-2517-3808

Код товара: 24.62.74

Диаметр фрезы (D): 38 мм

Радиус (R): 5 мм

Высота ножа (H): 14.7 мм

Диаметр хвостовика (d): 8 мм

Габариты упаковки: 115x45x35 мм

Вес брутто: 85 г

Подробнее…

Фрезы кромочные радиусные обратные с подшипником 1018 Pobedit

В наличии

Цены от20700 до 90600

Показать варианты товара (11)

Подробнее…

Фрезы кромочные калевочные 2002 Pobedit

В наличии

Цены от29900 до 91000

Показать варианты товара (5)

Подробнее. ..

Фрезы кромочные полустержневые 1014 Pobedit

В наличии

Цены от22500 до 37700

Показать варианты товара (6)

Подробнее…

Фрезы пазовые фасонные 1009 Pobedit

В наличии

Цены от17200 до 26200

Показать варианты товара (6)

Подробнее…

Фреза Форстнера трехножевая D-35 мм, d-8 мм Pobedit P-1011-08z3-35

В наличии

Цена:41400грн

В корзине

Добавить к сравнению

Артикул: P-1011-08z3-35

Код товара: 17.22.02

Диаметр фрезы (D): 35 мм

Высота ножа (H): 18 мм

Количество ножей (Z): 3

Диаметр хвостовика (d): 8 мм

Габариты упаковки: 110x40x40 мм

Вес брутто: 130 г

Подробнее…

Фрезы фигирейные горизонтальные 2417 Pobedit

В наличии

Цены от45000 до 67800

Показать варианты товара (3)

Подробнее. ..

Фрезы по дереву филенчатые 3001 Pobedit

В наличии

Цены от1 10400 до 1 84000

Показать варианты товара (4)

Подробнее…

Концевые фрезы для 3D гравировки ЧПУ 10300 Pobedit

В наличии

Цены от87600 до 1 79400

Показать варианты товара (3)

Подробнее…

Фрезы по дереву шарообразные 1010 Pobedit

В наличии

Цены от18800 до 41400

Показать варианты товара (6)

Подробнее…

Фрезы кромочные калевочные 2003 Pobedit

В наличии

Цены от29900 до 91000

Показать варианты товара (5)

Подробнее…

Фрезы кромочные калевочные 2103 Pobedit

В наличии

Цены от29900 до 45300

Показать варианты товара (3)

Подробнее. ..

Фрезы кромочные калевочные 2011 Pobedit

В наличии

Цены от45000 до 1 21900

Показать варианты товара (5)

Подробнее…

Фрезы для ЧПУ 10270 Pobedit

В наличии

Цены от75900 до 1 47200

Показать варианты товара (2)

Подробнее…

Фрезы кромочные фигурные 1013 Pobedit

В наличии

Цены от37900 до 56500

Показать варианты товара (3)

Подробнее…

Фрезы пазовые фасонные 2153 Pobedit

В наличии

Цены от20700 до 45500

Показать варианты товара (8)

Подробнее…

Фрезы кромочные калевочные 2004 Pobedit

В наличии

Цены от29900 до 91000

Показать варианты товара (5)

Подробнее. ..

Фрезы кромочные калевочные 2012 Pobedit

В наличии

Цены от45000 до 1 21900

Показать варианты товара (5)

Подробнее…

Показать еще

12>

Показано с 1 по 60 из 86

Загрузка…

Ошибка загрузки!

Кнопка связи

Для чего нужна копировальная втулка и кольцо для фрезера

Содержание

  • 1 Для чего нужна копировальная втулка
  • 2 Копировальные втулки для фрезера
    • 2.1 Копировальное кольцо для фрезера Фиолент
  • 3 Копировальные втулки для фрезера своими руками

Так как фрезерный станок является широко распространенным инструментом среди столяров-любителей и профессионалов, такие дополнительные инструменты к нему, как копировальные втулки и кольца, будут незаменимы при работе.

В этой статье мы расскажем, как самостоятельно изготовить копировальное кольцо для фрезера, разберемся, для чего предназначены копировальные втулки, и как с ними обращаться в работе.

Для чего нужна копировальная втулка

Она помогает осуществлять уверенное ведение режущих элементов фрезера по сложной траектории, сохраняя расстояние между лезвием резца и кромкой шаблона. Как правило, она используется совместно с различными шаблонами и правилами, вести которые следует по кромке детали. Внешние края данного инструмента обязательно выходят за границы подошвы инструмента.

Копировальные втулки для фрезера

Установку следует производить с помощью двух болтов крепления. Монтируются они в отверстия с резьбой на подошве фрезера, которые там имеются. Есть отдельный класс втулок, они имеют регулировку по высоте. Их необходимо использовать там, где требуется плотное прилегание самой втулки к шаблону или правилу на предельно большой площади. Фиксируются они с помощью зажимного винта или же ввинчиваются снизу плиты. Производитель изготавливает диаметры направляющей поверхности втулки разными по величине и делает это для того, чтобы была возможность работать с различными по диаметрам фрезами, а также создавать сочетания фрез со втулками. Длина отрезка, ограниченного кромкой шаблона и линией разреза, определяется разницей диаметров направляющей плоскости копировальной втулки и цилиндра. При работе с шаблоном следует учитывать этот параметр. Длина отрезка от втулки до фрезы примерно равна 3–4 мм. Это делается для того, чтобы обеспечить свободный выход стружки, возникающей в процессе работы. Для защиты обрабатываемой детали важно, чтобы фланец и головки крепящих винтов втулки не выходили за плоскость подошвы фрезерного аппарата. Фланец втулки обязательно должен быть плоским, плотно входить в предназначенный для него паз. Перед установкой втулки необходимо очистить этот паз от стружки и смолы. Величина толщины шаблона играет важную роль в процессе работы. При этом она должна быть такой толщины, чтобы втулка не упиралась в заготовку. Это нужно для того, чтобы она выступом не портила деталь. С ее помощью можно заниматься фрезеровкой вкладышей, углублений, а также вырезать различные декоративные элементы.

Копировальное кольцо для фрезера Фиолент

Копировальное кольцо представляет собой круглую пластину с выступающим буртиком, скользящим при работе вокруг шаблона. Таким способом обеспечивается требуемая траектория движения режущего элемента фрезера. Крепится кольцо с помощью винтов на подошве фрезерного аппарата. В процессе работы кольцо защищает шаблон от режущего воздействия зубцов фрезы. Для копировального кольца характерны такие свойства, как прочность, надежность, долговечность, устойчивость к износу.

На российском рынке вы сможете приобрести эти изделия фирмы Фиолент по невысокой цене – около 10–20 у. е. Продукция фирмы Фиолент является бюджетной и рассчитана на массовый сегмент потребителей.

Копировальные втулки для фрезера своими руками

В некоторых случаях производитель не комплектует фрезерный аппарат таким важным инструментом. Чтобы изготовить самому это нужное приспособление, вам понадобятся шайба из дюралюминия или листового металла, сантехнический удлинитель из металла с резьбой. Процесс изготовления выглядит следующим образом:

  • Выбирается соответствующая резьбе вашего удлинителя гайка и разрезается таким образом, чтобы в процессе получилось кольцо.
  • Затем его следует проточить.
  • Круглая площадка вырезается из металлического листа или алюминия толщиной 2 мм. На ней необходимо срезать некоторое количество материала с боков, сделав это на точильном станке, и разместить на подошве.
  • Устанавливаем ваш инструмент вертикально и отмечаем места для фиксации через отверстия в подошве.
  • Отверстия сверлятся с помощью сверла малого диаметра, а затем таким сверлом, которое соответствует диаметру крепежного болта.
  • Одеваем шайбу и закручиваем гайку. Зажимаем деталь в тисках и обрезаем УШМ миллиметры резьбы так, чтобы она оказалась на одном уровне с гайкой.
  • Зажимаем тисками деталь и укорачиваем ее.
  • После этого выравниваем на шлифовальном круге деталь, вставляем и закрепляем в подошве инструмента.

В этой статье мы постарались кратко осветить ключевые моменты, касающиеся втулок, рассказали о способе их изготовления, немного поговорили о таком полезном инструменте, как копировальное кольцо.



Приспособление для ручной фрезы для обработки канавок. Работа ручным фрезером по дереву. Уход за ручным фрезером

Сейчас очень сложно представить любое сантехническое мероприятие без использования фрезера. А ведь не так давно люди делали пазы, делали объемные фигуры с помощью рубанка, стамески и ножовки. В современное время все большую популярность приобретают различные фрезерные приспособления, в том числе изготовленные самостоятельно. Шаблоны для фрезера своими руками облегчают управление механизмом, помогают максимально точно и аккуратно обрабатывать поверхности.

Такое приспособление необходимо там, где нужно сделать отверстие, сгладить край изделия, вырезать объемную фигуру. Фрезерование применяют при вырезании орнаментов, узоров, подготовке ниш для установки уголков, запорных механизмов, петель. Этот инструмент позволяет снять фаску, закруглить край любой детали. По своим характеристикам фрезер напоминает действия рубанка.

Эта насадка для обработки работает с деревом, пластиком и алюминием. Однако каждый из случаев предполагает установку заранее заданных скоростных режимов и соответствующего оборудования. Несмотря на активное использование фрезера, в работе до сих пор используются такие атрибуты строительного значения, как стамеска, ножовка, резец. Использование шаблонов для этих инсталляций часто связано с изготовлением мебели.

Изготовление мебели своими руками по шаблону

Любой работник мебельной организации прекрасно знает, как сложно сделать угловую кухню. Установка столешницы требует точных соединений, закругления передней кромки и выравнивания других частей. Известно, что плоский край, прикрепленный в виде закругленного начала, приобретет несимпатичный вид с заметным шероховатым швом. Для того чтобы обрезка была проведена правильно и аккуратно, используется фрезерное устройство и специально изготовленный шаблон для мебели. Создать такие образцы самостоятельно не так уж и сложно.

Основными приспособлениями, без которых монтаж будет невозможен, будут:

  • Лист ДВП;
  • ручной фрезерный механизм;
  • чертежей.

Вернуться к оглавлению

Пошаговое изготовление шаблона для мебели

Вырезанные по шаблону детали мебели имеют одинаковую форму и размер.

  1. Такой шаблон, сделанный своими руками, будет выполнять свои функции не хуже купленного в магазине. Для его создания необходимо подготовить чертеж и крышку станка для обработки. Затем изготавливается пробная самоделка из листа ДВП, его толщина равна 8 мм.
  2. Далее измеряется диаметр фрезы и самого станка. Затем проводят 2 пересекающиеся линии, угол которых равен 135°. Для сглаживания этих показателей берется дуга. Для расчета его радиуса следует узнать аналогичные показания для фрезы и колец. Из значения первого приспособления следует вычесть полученную разницу радиусов колец и резцов.
  3. Получается внутренняя дуга. У его основания фрезерован гладкий торец постформинга. При движении кольца по заданному радиусу резец описывает такую ​​дугу, диаметр которой равен его собственному.
  4. От начерченного отрезка откладываются 2 линии, параллельные друг другу. Расстояние между этими точками равно диаметру кольца используемого фрезера. К этим показаниям добавляется 5 мм. Линия начинается от середины предыдущей дуги.
  5. Место соединения сегментов сглажено дугой. Его радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза больше не сможет выполнять дугообразные движения.
  6. Вам нужно нарисовать 2 равнозначных прямоугольника, имитирующих контуры столешницы. На них накладывается угол, после чего он удлиняется на определенное расстояние.
  7. Пометки, нанесенные на шаблон, значительно упростят работу. Дуги верхнего и нижнего рядов не будут совмещены. Поэтому необходимо согласовать каждую деталь, немного сдвинув эти границы.

Вернуться к оглавлению

Шаблоны для ручного фрезера

  1. Первым делом необходимо изготовить шаблон из оргалита лиственных пород, толщина которого равна 6 мм. Высота трафарета МДФ 12 мм. Эти материалы очень легко поддаются обработке и ничем не уступают дереву. Однако их углы легко деформируются от случайных ударов или падений. Чтобы шаблоны служили долго, необходимо брать березу высокого качества. Несмотря на свою дороговизну, в отличие от МДФ обладает большей прочностью и постоянством характеристик.

На поверхности шаблона проведены границы частей с соблюдением естественных пропорций. Затем сверлятся стартовые канавки, электролобзиком вырезается ненужный материал, соблюдая отступ в 1 мм возле линии контура. Края кромки тщательно шлифуются, бумажный трафарет снимается.

  1. По шаблону создается заданное количество деталей. Затем этот элемент размещается на изделии и обводится карандашом. Лишний материал вырезают, отступая от контура на 1,5 мм. Аналогичные действия проводятся с другими заготовками.
  2. С помощью двухстороннего скотча на тканевой основе шаблон закрепляется на одном из изделий. Чтобы работа прошла максимально быстро, вставьте в цангу станка фрезу с подшипником на хвостовике. Эта часть прокатывается по краю трафарета.
  3. Затем вам нужно выбрать тип резака. Все разновидности с подшипниками используются для фрезерования по шаблонам, устройство удерживается в руке и устанавливается на поверхность. С помощью копировально-фрезерного станка контролируют работу станка в тот момент, когда деталь движется по столу, шаблон располагается сверху.
  4. Пространство между наконечником и хвостовиком не нужно обрабатывать подшипниковой фрезой за один проход. Это можно сделать в 2-3 раза, используя более дешевый вариант резака. Фрезерование осуществляется при совмещении опоры со средней частью толщины трафарета.
  5. Упорный стержень расположен рядом с фрезой. Станок включают, деталь прижимают к этой детали и постепенно продвигают к вращающейся фрезе, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров осуществляется против часовой стрелки, внутренних контуров — в обратном направлении. В момент контакта подшипника резца с шаблоном деталь снимается со штокового упорного устройства.

Копировальное устройство на хвостовике работает аналогично, однако требуется повернуть деталь так, чтобы трафарет смотрел на поверхность стола. Фрезерование осуществляется аналогично столу. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Вернуться к оглавлению

Шаблоны клиньев для ручного фрезера

Шаблон в виде шипов или клиньев можно сделать самостоятельно. Это соединение отличается элегантностью и чаще всего используется при изготовлении мебели. А там, как известно, требуется высокое качество сборки. Используя в работе такие примитивные приспособления, как пила и стамеска, не обойтись без определенного опыта работы в строительной сфере, чего нельзя сказать о ручном фрезере. Это позволяет даже новичкам выполнять данную работу.

Как получить шаблон соединения для фрезера, чтобы он четко определял клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками. Кольцо должно быть подходящего размера для машины, в противном случае его следует приобрести.

Клиновидное устройство частично скрытого типа видно с одной стороны. Сквозное соединение можно проследить с обеих точек. Чтобы совместить две части, световой элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищают от опилок. По окончании работ имеющиеся шероховатости необходимо обработать наждачной шкуркой.

При наличии фрезерного станка действительно упрощается работа по врезке петель, формированию сложных отверстий, углублений, резьбе по дереву и т.д. Но это вовсе не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно простого ручного устройства.

Единственное, что вам нужно, это уметь обращаться с деревом и пользоваться электроинструментами. Кроме того, нужно иметь желание, иначе без него никогда не будет результата. Те, у кого нет желания работать, просто покупают мебель или нанимают мастеров, чтобы они, например, установили новую дверь и врезали замки. Любая работа, особенно с электроинструментом, требует определенных знаний, а особенно техники безопасности.

Устройство фрезерное предназначено для обработки как дерева, так и металла. С его помощью можно формировать углубления или отверстия любой конфигурации. Это значительно упрощает такие задачи, как врезка петель и замков. Сделать это зубилом и электродрелью не так просто, да и времени уходит много.

Различают фрезерные станки стационарные и переносные (ручные). Ручные электрорезы считаются универсальными приспособлениями, с помощью которых при наличии насадок можно выполнять операции различного назначения, достаточно лишь изменить положение детали по отношению к приспособлению или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях режущее сопло неподвижно, а заготовка движется по нужной траектории. При использовании ручного инструмента, наоборот, деталь фиксируется неподвижно и только потом обрабатывается, хотя есть детали, требующие фиксации ручным инструментом. Это предусмотрено конструкцией, поэтому считается более универсальной. Особенно это актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок нет возможности.


Самодельный фрезерный станок — горизонтальная платформа с отверстием в центре, снизу к которой крепится ручное приспособление.

Существует много видов фрезерных станков, но для использования в домашних условиях или для открытия своего дела больше подходят универсальные модели. Как правило, они оснащены набором фрез и различных приспособлений для выполнения разного рода операций. Единственное, с ручным фрезером простые операции могут занимать гораздо больше времени, чем со стационарным станком.

Ручным фрезерным устройством можно:

  • Изготавливать пазы или углубления произвольной формы (фигурные, прямоугольные, комбинированные).
  • Сверление сквозных и несквозных отверстий.
  • Торцы и кромки обработки любой конфигурации.
  • Вырезать сложные фигуры.
  • Выполнение рисунков или узоров на поверхности деталей.
  • При необходимости сделайте копию деталей.

Копирование деталей – одна из функций любого электрического фрезерного станка.

Наличие таких функций позволяет упростить производство однотипной мебели или изготовление идентичных деталей, не связанных с производством мебели. Это одно из основных преимуществ данного инструмента. Как правило, для изготовления однотипных деталей необходимо устанавливать копировальные станки, предназначенные для выполнения только одной операции, что не всегда выгодно, особенно на малых предприятиях.

Начало работы и уход за инструментом

Чтобы понять, как работает это устройство, следует ознакомиться с его основными частями и их назначением.

Состав и назначение основных узлов

Приспособление ручное фрезерное состоит из металлического корпуса и двигателя, который находится в этом же корпусе. Из корпуса выступает вал, на который надеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различных размеров. Резец вставляется непосредственно в цангу, которая фиксируется специальным болтом или кнопкой, которая предусмотрена на некоторых моделях.


Основные элементы ручного фрезерного устройства и их назначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, имеющая жесткое соединение с корпусом. Он крепится к корпусу двумя стержнями. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Приспособление для ручного фрезерования имеет некоторые характеристики, которые можно регулировать:

  • Благодаря рукоятке и шкале устанавливается глубина фрезерования. Регулировка осуществляется с шагом 1/10 мм.
  • Путем регулировки скорости вращения фрезы.

На начальных этапах, когда инструмент освоен, лучше попробовать работать на малых или средних оборотах. Хотя всегда следует помнить, что чем выше скорость, тем качественнее работа. Особенно если речь идет об ответственных, видимых участках, которые невозможно замаскировать.

Кроме этих рычажков, есть еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качество и безопасность работы. Также имеется параллельный упор, что способствует удобству использования. Может быть жестко закреплен или с возможностью регулировки смещения рабочей зоны, в направлении от центра.

Уход за ручным роутером

Обычно заводское изделие попадает в руки проверенному и смазанному человеку, поэтому никаких дополнительных мер предпринимать не нужно. Только в процессе его эксплуатации необходимо следить за его чистотой и исправностью. При этом его следует регулярно очищать от пыли и менять смазку, если так написано в паспорте. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, например Литолом. Использование густых смазок не рекомендуется, так как к ним прилипает стружка и пыль. Если использовать аэрозольные смазки, то этот фактор можно исключить.

Смазки также требует подошва — гладкая часть корпуса. Регулярная смазка обеспечит желаемую плавность хода.

Несмотря на это, купленный предмет обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых часов работы с изделия выкручиваются шурупы или шурупы, так как они были затянуты не должным образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, прежде всего, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычное дерево. В зависимости от этого устанавливается скорость вращения на электроприборе. Как правило, в техпаспорте всегда указываются рабочие параметры устройства в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.


Индикаторы скорости обработки при использовании различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и фиксация фрезы. При этом следует придерживаться основного правила – все работы проводятся при вынутом из розетки шнуре.

Резец устанавливается по определенным меткам, а если они отсутствуют, то на глубину не менее ¾ длины самого резца. Как установить резак на конкретную модель, можно узнать из инструкции, которая обязательно должна присутствовать в технической документации на устройство. Дело в том, что каждая модель может иметь свои конструктивные особенности и рассказать об этом в статье не представляется возможным.


Установка фрезы на устройство перед началом работы.

Есть модели как простые, так и более «продвинутые», что называется. Некоторые модели имеют кнопку блокировки вращения вала, облегчающую установку фрезы. Некоторые, особенно дорогие модели, снабжены трещотками. Так что конкретно описывать процесс установки резака невозможно, да и не имеет смысла, так как в этом моменте разберутся все, кто знаком с работой подобных устройств.

Регулировка глубины фрезерования

Каждая модель имеет свою максимальную глубину резания. При этом требуется не всегда максимальная глубина, а определенная глубина, которая устанавливается перед работой. Даже если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезерования разбивают на несколько этапов, изменяя глубину фрезерования ступенчато. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под планкой, на которой закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, и это не значит, что чем их больше, тем лучше. Лучше, если будет возможность регулировки каждой из ножек, пусть даже их количество будет минимальным. Для фиксации этого упора в оптимальном положении следует использовать замок, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка фрезеруется на заданную глубину.

На качественных дорогих моделях есть колесико для точной настройки глубины фрезерования.

С помощью этого колеса можно более точно установить глубину, не нарушая предыдущую настройку.

Это колесо (зеленое на фото выше) позволяет немного регулировать глубину.

Фрезы для ручных фрезерных инструментов

Фреза — это режущий инструмент, который может иметь режущую кромку сложной формы. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы снабжены упорным роликом, так что расстояние между режущей поверхностью и заготовкой остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если вам нужно обрабатывать мягкую древесину, то подойдут фрезы из быстрорежущей стали, а если нужно обрабатывать твердую древесину, то лучше использовать фрезы HM из более твердых сортов.

Каждый резак имеет свои технические характеристики, которые обеспечивают ему качественную и долгую работу. Главный показатель – это максимальная скорость его вращения, которую ни в коем случае нельзя завышать, иначе неизбежен его выход из строя. Если резец затупился, то не стоит пытаться его заточить самостоятельно. Заточка резцов осуществляется на специальном, дорогостоящем оборудовании. Ведь необходимо не только точить фрезу, но и поддерживать ее форму, что не менее важно. Поэтому, если фреза по каким-то причинам затупилась, то дешевле будет купить новую.

Самые популярные фрезы

Есть фрезы, которые используются в работе чаще других. Например:



Пресс-формы предназначены для создания углублений в произвольном месте на заготовке.

Резцы бывают простые, монолитные, из цельного куска металла, а есть наборные. Наборные резцы состоят из хвостовика, который служит основанием для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, используя шайбы различной толщины, можно сформировать на поверхности заготовки произвольный рельеф.


Резец наборный представляет собой набор режущих поверхностей и шайб, позволяющий собрать резец нужной формы.

На самом деле фрез очень много и это лишь малая часть того, что производится. Все фрезы отличаются диаметром хвостовика, диаметром режущей поверхности, высотой резания, положением ножа и т. д. Что касается ручного фрезерного оборудования, то достаточно иметь набор из пяти самых популярных фрез. При необходимости их можно приобрести в любое время.

Правила работы с ручными фрезами

Работа с электроинструментом требует особых правил, особенно при наличии быстровращающихся элементов. Кроме того, в результате работы образуются стружки, которые разлетаются во все стороны. Несмотря на то, что большинство моделей оснащены защитным щитком, он не полностью защищает от схода стружки. Поэтому работать с таким инструментом лучше в защитных очках.


На фото модель, где подключен пылесос для удаления стружки.

Общие требования

Если выполнить основные требования по безопасной работе с ручным электрическим фрезером, то конечный результат порадует качеством работы и безопасным результатом. Вот условия:


Требования не очень сложные и вполне выполнимые, и игнорировать их — значит подвергать себя опасности. И еще один момент, не менее важный, это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если ощущаются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, резак затупился или зацепился сучок. Иногда необходимо правильно установить скорость вращения фрезы. Тут можно поэкспериментировать: либо добавить скорость, либо уменьшить.

Обработка кромки: с помощью шаблонов

Обработку кромки деревянной доски лучше всего производить на толщиномере. Если такой возможности нет, то можно использовать ручной роутер, хотя это и займет некоторое время. Эти работы выполняются как без шаблона, так и с шаблоном. Если навыков нет или их очень мало, то лучше использовать шаблон. Для обработки кромок применяют линейные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).


Кромкорезы.

Для шаблона можно взять уже обработанную доску или другой, ровный предмет. При этом длина шаблона должна быть больше длины заготовки как в начале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей в начале кромки и на ее конце. Здесь самое главное, чтобы шаблон или объект, выполняющий роль шаблона, имел гладкую и ровную поверхность. Кроме того, его толщина не должна быть больше зазора между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем сложнее работать инструментом, так как требуется большее усилие. В связи с этим лучше начинать работу с фрезами, имеющими среднюю длину режущей части. Принцип работы при обработке кромок следующий:

  • Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
  • Шаблон надежно закреплен на столе или другой поверхности.
  • Фреза с роликом устанавливается так, что ролик перемещается по шаблону, а фреза (режущая часть) по заготовке. Для этого выполните все необходимые манипуляции с шаблоном, заготовкой и инструментом.
  • Фреза установлена ​​в рабочее положение и зажата.
  • После этого инструмент включается и перемещается по шаблону. При этом необходимо определить скорость движения, которая определяется глубиной обработки.
  • Фрезерный блок можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. При необходимости можно сделать еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то зажимы снимают, освобождая заготовку.

При таком подходе возможно удаление четверти по краю или в отдельных его частях. Это делается установкой режущей кромки так, чтобы она входила в деталь на необходимую глубину.


Четверть на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также использовать упор, то реально можно нанести на деталь продольный рисунок (на фото ниже).


Нанесение продольного фигурного рисунка на заготовку.

Если использовать подобную технику фрезеровки (по шаблону), то можно легко освоить технику работы с деревом в целом. Через некоторое время от шаблонов можно отказаться, так как их установка занимает много полезного времени.


Как сделать ровный край без шаблона: здесь не обойтись без опыта.

Ширина детали больше длины режущей части

Довольно часто толщина заготовки больше длины режущей части фрезы. В этом случае выполните следующие действия:

  • После первого прохода шаблон удаляется и выполняется еще один проход. В этом случае шаблоном будет служить уже обработанная деталь. Для этого подшипник направляется по обрабатываемой поверхности. Если режущей части снова не хватило, то придется сделать еще один проход.
  • Для окончательной обработки следует взять фрезу с подшипником на конце, а заготовку нужно перевернуть вверх дном, после чего она фиксируется струбцинами. В результате подшипник будет перемещаться по обрабатываемой поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обрабатываемой поверхности, в то время как режущая кромка обрабатывает остальную часть заготовки.

Для того чтобы освоить работу ручным фрезерным инструментом, вам понадобится много черновых заготовок, которые потом не жалко выбросить. Никто не угадал с первого раза. Чтобы что-то получилось, нужно много тренироваться.

Получение различных фигурных краев

Если требуется фигурный край, который, скорее всего, будет необходим, то сначала обратите внимание на состояние этого края. Если она неровная, то ее придется выровнять и только потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.


Закругленный край.

Необходимо подготовить поверхность, чтобы фреза не копировала кривизну, по которой будет двигаться валик. В этом случае необходима последовательность действий, иначе положительного результата не получится.

Если вы хотите обработать откровенно криволинейную поверхность, то без шаблона не обойтись. Его можно вырезать из фанеры, толщиной около 10 мм, предварительно нанеся рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Значительно расширить функциональные возможности фрезерного оборудования можно с помощью специальных приспособлений. Серийные аксессуары, которые можно найти в продаже, стоят достаточно дорого. Именно поэтому многие мастера решают изготовить инструменты для фрезера по дереву своими руками. Большинство изготовленных элементов предназначены для правильного расположения ручного инструмента в пространстве. Кроме того, приспособления для позволяют значительно повысить точность обработки. Некоторые инструменты изначально поставляются с принадлежностями. Однако они не являются узкоспециализированным оборудованием, часто не подходящим для поставленных задач. Рассмотрим подробнее наиболее распространенное оборудование.

Параллельный упор

Параллельный упор можно использовать для выполнения прямых и криволинейных пропилов. Это устройство сегодня очень популярно, оно входит в комплект поставки многих инструментов. Данное фрезерное приспособление включает в себя несколько конструктивных элементов:

  1. Направляющие, выполненные в виде стержней для ниш, образованных в корпусе фрезера по дереву.
  2. Стопорный винт, используемый для фиксации устройства в нужном положении.
  3. Винт, предназначенный для точного зазора между осью и поверхностью заготовки.
  4. Контактные губки. Они необходимы для того, чтобы упор для фрезера опирался на поверхность.

Боковой упор для фрезера применим при самых различных работах. Подготовить его к работе можно следующим образом:

  1. Как уже отмечалось ранее, в основании деревянного приспособления имеются отверстия, предназначенные для размещения стержня. Он вставляется в них и фиксируется в необходимом положении стопорным винтом.
  2. После фиксации устройства стопорный винт слегка ослабляется, положение упора изменяется регулятором.

Зная конструктивные особенности устройства, вы сможете изготовить его самостоятельно. Для этого вам понадобятся бруски и металлические элементы, а также саморезы. В продаже имеется достаточно большое количество различных моделей параллельных упоров, которые подбираются непосредственно по особенностям фрезера, предназначенного для работы с заготовками из дерева.

Направляющая планка

При обработке древесины важно контролировать положение используемого инструмента. Направляющая, как и предыдущее оборудование, предназначена для обеспечения движения фрезера по строго прямолинейному пути. Все приспособления для фрезерования дерева сделаны так, чтобы их можно было использовать для определенных работ. Отличительные особенности этого устройства следующие:

  1. Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. Благодаря этому устройство обеспечивает точное перемещение инструмента в любом направлении в пределах горизонтальной плоскости.
  2. Часто фанеру обрабатывают фрезером с целью получения отверстий, расположенных относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, позволяющие получить отверстия с заданными параметрами.
  3. Для фиксации устройства используется специальный зажим для фрезерного станка. Если хомуты не входят в комплект поставки, их можно заменить обычными хомутами.
  4. Некоторые модели поставляются со специальным адаптером фрезерного стола.

Простейшую самодельную конструкцию можно сделать из длинного бруса, который будет крепиться к заготовке с помощью струбцин. Для того, чтобы было удобно пользоваться, можно снабдить брус дополнительными боковыми упорами.

Приведенное выше предложение не всегда удобно в использовании. Более популярны следующие самодельные конструкции:

  1. Крепление представляет собой комбинацию из двух параллельных друг другу досок и фанерного листа.
  2. Рассматриваемая конструкция применяется только в том случае, если для фрезерования используются фрезы одного диаметра.
  3. За счет использования двух досок значительно повышается точность обработки и устойчивость шаблона при фрезеровании.

В случае, когда используются фрезы разного диаметра, целесообразно использовать несколько иную конструкцию. Характеризуется наличием откидной доски, которая крепится на петлях. Целью этого элемента дизайна является фиксация шаблона. После фиксации доска откидывается и можно использовать фрезы различного диаметра.

Следует иметь в виду, что практически во всех случаях для крепления самодельных шаблонов используются струбцины.

Обеспечивают надежную посадку. В процессе работы приспособление будет прижиматься к поверхности шаблона, за счет чего обеспечивается точность обработки.

Циркуль для фрезера

При выполнении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, облегчающие фрезерование круглой поверхности. Примером может служить специальный компас, который можно сделать для роутера своими руками. Основные рекомендации по работе следующие:

  1. Для создания простейшей конструкции вам потребуются: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении используется сам фрезер, а также пила с отверткой.
  2. На поверхности используемого куска фанеры отмечают площадку шириной около 50 мм и длиной 150 мм. Обратите внимание, что ширина должна быть больше платформы маршрутизатора, а длина больше радиуса обработки.
  3. После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Можно просверлить перфоратором, диаметр получившихся отверстий должен быть 20-30 мм.
  4. По центральной линии создается сквозная канавка. Его ширина должна быть меньше ширины осевого болта.
  5. На обратной стороне создаваемой площадки делается углубление под гайку с шайбой, вторая гайка крепится в деревянном барашке.
  6. Собирается центральная ось. В качестве шпильки можно использовать болт необходимой длины, от которого отпиливается шляпка.

После создания самодельного компаса его привязывают к роутеру и можно проверить устройство в работе.

Копировальное кольцо

Разнообразие приспособлений для ручного фрезера позволяет значительно упростить процесс обработки различных заготовок. Копировальное кольцо для роутера – это своеобразное изделие, выполняющее роль бортика. В процессе работы кольцо скользит по используемому шаблону, задавая положение фрезера по дереву. Варианты машин могут быть изготовлены с использованием самых разнообразных материалов. При этом создаются различные механизмы крепления:

  1. Винт.
  2. В виде резьбового отверстия.
  3. При использовании специальных антенн.

Следует иметь в виду, что используемые кольца должны иметь диаметр, значение которого близко к фрезе. Однако при обработке оно не должно касаться кольца, так как это повредит режущий инструмент.

Копировальное кольцо также можно закрепить с помощью обычных зажимов. При изготовлении колец используется сталь, рассчитанная на приложение усилия. Мягкие сплавы не используют из-за того, что они могут деформироваться, а это приведет к серьезным ошибкам.

Шаблоны маршрутизатора

Шаблоны очень популярны. Они изготавливаются для производства конкретных продуктов. Именно поэтому вопрос о том, как сделать шаблон для роутера своими руками, получил довольно широкое распространение.

Фрезерный шаблон характеризуется следующими особенностями:

  1. Одни исполнения предназначены для фрезерования заготовки по прямому контуру, другие — под углом или закругленной формы. Шаблон часто используется для фрезерования закругленных углов различного радиуса.
  2. Некоторые модели рассматриваемого оборудования оснащены кольцами или подшипниками. Они подходят для портативных маршрутизаторов. Если используется кольцо, необходимо учитывать, что оно не должно соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
  3. Довольно сложной задачей можно назвать создание канавок необычной формы. В последнее время фрезерование пазов осуществляется с помощью рассматриваемого оборудования. Например, можно быстро изготовить трафарет для резьбы по дереву с помощью фрезера или создать паз, подходящий для дверных петель.

Шаблоны для фрезера своими руками часто изготавливаются из дерева. Такой выбор можно объяснить тем, что такой материал характеризуется высокой степенью обрабатываемости. Именно поэтому получить узоры на дереве ручным фрезером гораздо проще, так как шаблон будет полностью повторять геометрию.

В продаже можно найти разнообразные шаблоны, например, . Однако практически все мастера сталкиваются с тем, что им приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Насадки по дереву

В зависимости от сложности выполняемых работ комплектация фрезера по дереву может существенно различаться. Примером может служить случай, когда стоит задача фрезеровать пазы на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут оказаться менее эффективными, и тогда используются специальные насадки.

К ключевым особенностям применяемых насадок можно отнести следующие моменты:

  1. при использовании специальных насадок обработка будет производиться на строго ограниченной площади. Именно поэтому можно значительно улучшить качество получаемых канавок.
  2. Конструкция представлена ​​подставкой, которая может иметь самую разную форму.
  3. На основании есть два штифта. Именно они обеспечивают прямолинейное движение фрезы при обработке заготовки.

При рассмотрении насадок, предназначенных для обработки древесины, следует иметь в виду, что основным требованием к их конструкции является расположение направляющих штифтов на одной линии с центром используемой фрезы. При выполнении этого условия канавка будет располагаться строго по центру торцевой поверхности.

В заключение отметим, что конструкция большей части оборудования достаточно проста, а потому ее можно изготовить своими руками с небольшими затратами денег и времени. Однако некоторые варианты сложны в изготовлении, и от их точности во многом зависит качество обработки. Именно поэтому одни изделия лучше изготовить самостоятельно, другие приобрести в специализированном магазине. В последнее время все большее распространение получают универсальные конструкции, которые стоят дороже, но подходят для использования при обработке самых разных продуктов.

Фрезер по дереву по праву считается одним из самых востребованных инструментов домашнего мастера. Причем подчеркнем смысловой акцент здесь на слове «мастер». Как правило, вопрос о его приобретении встает тогда, когда исчерпаны возможности другого ручного инструмента для обработки дерева, в том числе и его электрических аналогов.

Между тем возможности ручного фрезера по дереву даже при самом примитивном его применении впечатляют. Даже самые простые модели позволяют выполнять огромное количество видов работ. Но сначала расскажем об их основных технических характеристиках и конструктивных особенностях, которые помогут вам сориентироваться в выборе инструмента.

Очевидно, что любой электроинструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, которые очень редко могут пригодиться в быту. Такие устройства могут весить более 6 кг, их мощность достигает 2,3 кВт.

Имеются также специализированные фрезерные станки (кромочные, стержневые, для отдельных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас, домашних мастеров, в первую очередь должен интересовать более универсальный инструмент. Таков погружной фрезерный станок с подвижным стержнем. Будет неплохо, если он будет иметь плавную или ступенчатую регулировку скорости и работать с фрезами диаметром не менее 8 мм.

Такие приспособления предназначены для выполнения универсального комплекса работ:

  • профилирование кромок;
  • квартальная выборка;
  • изготовление шипов и пазов, прорезей, фальцев;
  • получение отверстий различной конфигурации;
  • подготовка сидений под мебель и прочую фурнитуру;
  • художественная обработка древесины, в том числе пространственная.

А если снабдить их определенным набором принадлежностей для ручного фрезера, большинство из которых можно изготовить своими руками в домашней мастерской, то этот, и так не малый список профильных работ, может кардинально увеличиться.

Мы постараемся кратко, но содержательно рассказать вам об этом в этой статье. Но сначала рассмотрим основные узлы инструмента:

  1. Головка фрезера конструктивно намного проще аналогичного узла у большинства электроинструментов. Собственно — это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором скорости. Отсутствие каких-либо редукторов и шестерен делает его очень надежным узлом инструмента.
  2. Подошва фрезера — она ​​же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или высококачественного пластика. Первый вариант самый недорогой, но на другие лучше не жалеть денег. От тщательности и аккуратности его выполнения зависит точность и качество всех видов работ, выполняемых фрезером. К нему крепятся все упоры и направляющие, расположены точки крепления различных приспособлений. В том числе и стержневой механизм.
  3. Штанговый механизм является основным функциональным узлом фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его выполнения зависит не только удобство работы, но и долговечность фрезера. Это самый изнашиваемый узел, он требует регулярного обслуживания и смазки.

Несколько практических советов при выборе роутера:

  • не гонитесь за большой мощностью, но и не берите откровенно слабый инструмент, нормальный диапазон мощностей домашнего роутера 800 — 1300 Вт;
  • обратите внимание на фактическую глубину погружения фрезы – от этого будет зависеть максимальная глубина канавки, которую можно получить с помощью этого инструмента;
  • лучший зажим для фрез – коническая цанга;
  • лучший переключатель с кнопкой блокировки;
  • длина шнура питания не должна быть маленькой;
  • отсутствие люфтов и плавная работа штокового механизма – залог долговечности инструмента.

И еще один немаловажный фактор, который мы специально убрали из списка советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструмента данного производителя в вашем регионе.

Простейшие приспособления для ручного фрезера

Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество простых приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями конкретного вида инструмента. И в первую очередь это параллельный упор, который идет в комплекте практически со всеми ручными фрезерами, но и в первую очередь дорабатывается домашними мастерами под конкретные виды работ.

Самое простое, наиболее часто изготавливаемое приспособление – накладка на круглую подошву. Большинство фрезеров имеют две параллельные кромки, что упрощает конструкцию упоров для обработки прямых заготовок, что требует точного позиционирования инструмента при работе с накладными шаблонами. Простая круглая накладка на подошву сделает эту процедуру абсолютно простой.

При его использовании важно установить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и желаемой глубине погружения.

Следующим по частоте изготовления своими руками является приспособление для фрезерования кругов. Правда, этого можно добиться и с помощью предыдущего приспособления, но только при наличии заранее сделанного шаблона. Но лучше один раз потратиться на универсальные средства и пользоваться ими долгие годы.

Из первого и второго фото понятен принцип работы этого устройства, и конструктивных подходов к его реализации много. Все это вариации на тему компаса. Вы можете сделать отдельное приспособление или использовать, например, параллельные упоры вашего фрезера.

К разряду простейших приспособлений для фрезера относится приспособление, часто называемое лыжами.

Позволяет частично заменить толщиномер или отполировать изделие. Главное, обеспечить жесткость конструкции.

Согласитесь, приспособление с упорами, показанное на фото ниже, радикально упрощает процедуру получения глубоких образцов в узком материале, например, пазов под врезку замков и защелок,

и приспособление для получения параллельных канавок настолько просто в изготовлении, насколько упрощает этот вид работ.

Причем оба они могут быть выполнены на одной платформе — накладка на подошву. В этом списке также займут достойное место шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными подпятниками.

И здесь самое время сказать несколько слов о фрезах.

Фрезы для ручных фрезеров по дереву

Универсальность этого инструмента в первую очередь достигается за счет разнообразия оснастки — фрез. Поэтому мы не имеем права не уделять им немного внимания.

Конструктивно фрезы бывают:

  • монолитные;
  • сборные;
  • со сменными лезвиями.

А по видам выполняемых работ они имеют значительно большие различия. Упомянем основные из них:

рифленые — для изготовления пазов различной формы;

профильные фрезы с опорным подшипником или без него;

угловые фрезы — применяются для получения П-образных выемок для деталей различной глубины и конфигурации;

фальцованные и кромочные, иногда совмещающие обе функции — для обработки краев изделия;

комбинированный.

Высокотехнологичные насадки для ручного фрезера

И даже среди них есть самодельные приспособления, позволяющие значительно расширить перечень работ, выполняемых фрезером без особых трудозатрат или существенно упростить их выполнение.

На таком простом приспособлении легко обрабатывать кромки формованных деталей. А если немного модернизировать, то выбрать ограниченные по длине глубокие канавки. Можно сразу сделать более универсальную машину для выполнения множества функций, а можно обойтись более простой конструкцией со строго определенным перечнем вспомогательных функций, а то и вовсе предназначенной для унификации только одной операции.

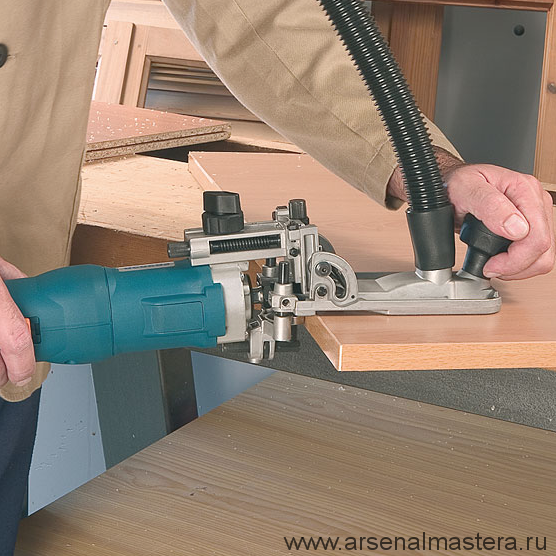

Также имеются готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

При желании такое приспособление можно сделать своими руками, используя более мощные мебельные направляющие. Он будет незаменим при некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, малые деревянные архитектурные формы и т.п. Часто для таких видов работ домашние мастера изготавливают упрощенные формы такого устройства.

Более сложный тип приспособления для ручного фрезера – мини-станок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а нужно сделать не только полтора десятка балясин для лестницы, но и защитить балкон или террасу, то изготовление такого приспособления окупится с лихвой. Более того, используя филейную фрезу с интересным профилем, рассчитывая зазоры зубьями шестерни заднего хода, также легко получить в этом приспособлении фигурные продольные канавки.

Ну или на худой конец сконструировать нечто похожее на приспособление, показанное на следующем фото. Здесь главное идея — получение круглого молдинга с помощью ручного фрезера, а ее реализация достаточно многовариантна. Кстати, если вы придумали свой дизайн — предлагайте, обсуждайте и делитесь им с посетителями нашего сайта.

И напоследок можем предложить вашему вниманию два самых высокотехнологичных устройства для роутера. Они предназначены для изготовления серии изделий по шаблону. Первый имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второй этим не ограничивается.

Понятно, что для получения точной копии трехмерной модели придется ее вращать в процессе работы и многократно позиционировать с ней заготовку, но для творческих людей это не самый невыполнимая задача. Понятно, что при самостоятельном изготовлении такого устройства вы предусмотрите крепление конкретно под свой роутер и подгоните прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит на барельефных моделях. При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость соединения копира с наконечником пальцевого резца.

А для изготовления каннелюр на деревянную колонну вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса — ручной фрезер для деревообработки.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью прорезает большинство пластмасс и даже алюминий.

Уважаемые читатели, если у вас остались вопросы, задайте их, используя форму ниже. Будем рады общению с вами 😉

Изготовление изделий из дерева в домашних условиях дело хорошее, но для начала нужно купить специализированные материалы и оборудование. Фрезерный станок – это электроинструмент, без которого сложно обрабатывать древесину, особенно если нет в наличии набора фрез, позволяющих создавать разнообразные и многофункциональные изделия. Важно правильно выбрать модель, которая будет оснащена всеми креплениями.

В самостоятельной сборке резака нет ничего сложного, если следовать пошаговой инструкции. Кроме того, даже начинающий мастер сможет обеспечить механизм всеми необходимыми функциями и вспомогательными системами. Например, удерживающая система, без которой невозможно будет работать. Движение вращающейся фрезы в процессе обработки деревянных деталей носит хаотический характер, что приводит к возникновению сильной вибрации, которую мастер не может компенсировать даже при отличной физической подготовке. Дополнительные фиксирующие и направляющие устройства отвечают за прочную установку устройства.

При покупке данного оборудования в его комплекс входят все направляющие и фиксирующие элементы, но они выполняют только простые рабочие движения, которых недостаточно для качественной и красивой обработки деревянных изделий. Сложные рабочие процессы требуют покупки дополнительных удерживающих шаблонов, которые стоят немалых денег, но сделать такие приспособления для фрезера по дереву своими руками несложно.

Многие специалисты предпочитают использовать чертежи при сборке удерживающей системы, но это неправильно. Лучше изначально разобраться в конструкции машины и провести самостоятельные расчеты, которые будут удовлетворять всем необходимым требованиям. При этом экономичность и надежность таких конструкций будет лучше, и это не говоря уже о знании конструкции, которую мастер в любой момент может отремонтировать самостоятельно.

Существует множество разнообразных приспособлений, повышающих функциональность фрезерного станка. Среди них:

  • параллельный упор;
    • направляющая
  • ;
  • компас;
  • копировальная втулка;
  • шаблонов;
    • Форсунки
  • .

Конструкция направляющей планки для фрезерного стола самая простая из всех типов удерживающих систем. Сделать его своими руками не составит труда, если предварительно понять принцип его работы.

Для начала выбирают предмет, который будет служить акцентом. Это может быть продолговатое изделие, которое легко соединится с неподвижным стержнем. Далее выбирается направляющая плоскость, по которой постоянно перемещается фреза. В некоторых случаях вместо направляющего элемента выбирают плоскую сторону заготовки. Эта часть должна быть гладкой и ровной для свободного скольжения по ней.

Для нормального перемещения фрезы с помощью направляющей заготовки в ней предварительно делают контрольный паз и измеряют расстояние от кромки до нулевой отметки. В результате упор легко перемещать по стержню, устанавливая любое допустимое расстояние, но важно помнить, что при работе с двумя стержнями их необходимо фиксировать одновременно.

Направляющая планка — это уникальное приспособление, которое отлично подходит для окантовки, четвертования или прорезания пазов. С его помощью вырезаются заготовки по заданной в настройках ширине или обрабатываются закругленные детали. Для обработки изделий с закругленной поверхностью между упором и торцом заготовки устанавливается специальная прокладка с тупым углом. Такое приспособление полезнее электролобзика, который в процессе работы создает множество дефектов и дефектов. Например, срез при распиловке деревянных заготовок по ширине электролобзиком получается кривым.

Принцип работы направляющей планки аналогичен упорному кондуктору, но есть существенные отличия, делающие этот механизм более предпочтительным для работы. Направляющий упор совершает только направленные движения, в отличие от планки, которая позволяет выбирать угол обработки изделий из дерева.

Добиться возможности выбора угла движения фрезы получается путем установки зажима или присоски. Такой вариант легко сделать самостоятельно, используя уголки подходящего размера или профиля. Например, в качестве основы отлично подойдет старый карниз. В этом случае главное создать условия для свободного перемещения каретки в сторону направляющей и устойчиво зафиксировать ее двумя тягами, а не одной. Иногда ширина заготовок превышает параметры параллельного упора и поэтому использование направляющей планки является оптимальным вариантом.

Когда требуются задания, требующие прорезки ломаных линий или обрезки криволинейных кромок, направляющая шина легко справится с этим. Для такой работы необходимо остановить фрезер в месте излома, ослабить направляющую и повернуть шину в сторону на заданный угол. Резец в процессе изменения угла остается на месте, представляя собой ось вращения. Затем фреза снова фиксируется в новом заданном положении, и фрезерные работы продолжаются.

Есть и самые продвинутые модели, способные менять направление по вертикали. Такой способ обработки деревянных деталей значительно расширяет функциональные возможности.

Назначение компаса, устанавливаемого на фрезерный станок, известно многим специалистам в этой области. С его помощью из деревянных заготовок легко вырезаются круги. Принцип его работы аналогичен простому компасу, но есть некоторые особенности.

Направляющий стержень — один из основных элементов, выполняющий роль ножки циркуля и имеющий пазы или специальные пластины с калиброванными отверстиями, которые позволяют переконфигурировать и установить нужный диаметр. Направляющая фрезера расположена на другом конце шпильки. Вся конструкция движется вокруг неподвижного штифта, стоящего в центре.

Заводские модели отличаются только устройством перенастройки диаметра. Для этого используют шарнир с двумя стержнями для повышения устойчивости поделки, опорные площадки, пластины или калибровочное отверстие.

Собрать самодельную технику получится, если использовать любой прочный и ровный материал. Многие умельцы используют для этого текстолит. При сборке нужно помнить о надежной системе фиксации, помогающей выполнить работу максимально качественно. Вырезать круг сложно и исправить ошибки в результате просто невозможно. Именно поэтому вибрация конструкции должна быть сведена к минимуму, чтобы оборудование не двигалось в процессе вырезания круга. Для крепления фрезы на приспособлении должны быть предусмотрены специальные отверстия и выпилены пазы для перемещения каретки с устройством фиксации.

Циркуль на резак для вырезания кругов — простейшая модель, функционал которой легко расширить, если использовать подставку с системой крестообразных пазов. Этот вариант позволяет вырезать овалы за счет постоянно движущихся канавок, образующих ровную фигуру. Этот инструмент вырезает овалы рядом с соплом и вокруг него благодаря широкому выбору траекторий резака.

Этот элемент фрезерного станка относится к системам нового поколения, которые значительно упрощают работу и расширяют функциональные возможности оборудования. Копировальная втулка нужна в тех случаях, когда необходимо вырезать сложный узор на заготовке или сделать одинаковый вырез на нескольких изделиях. В некоторых случаях требуется вырезать дверные петли или подобные детали в куске дерева. Для удобства выполнения такой работы нужно заранее знать, как сделать шаблон для фрезера и только потом приступать к его изготовлению. Одним из наиболее распространенных шаблонов является шипорез.

Для точного движения фрезы по заданной схеме используются копировальные кольца. Принцип работы заключается в том, что втулка создает опору для шаблона, а фрезер в процессе работы точно копирует ее. При выборе диаметра копировальной втулки важно помнить, что он должен быть больше рабочего диаметра фрезы. Именно поэтому мастера при изготовлении шаблонов следят за разницей их радиусов, а не диаметров. Это связано с тем, что фрезер будет вырезать меньший шаблон при движении внутри шаблона, а работая вне его, фигуры будут крупнее.

Научившись пользоваться копировальной втулкой для фрезера, мастера получают хорошего помощника в обработке различных деревянных деталей.

Изготовление шаблонов

Многие мастера используют шаблоны, особенно когда речь идет о создании серии деревянных деталей. Редко бывает, когда для вырезания одной детали используется шаблон, но такие случаи тоже бывают, например, при реставрации.

В большинстве случаев в производстве используется такой прибор:

При изготовлении шаблона важно изначально выбрать качественный и прочный материал. Даже с учетом минимального контакта фрезы с краем шаблона со временем он стирается, и рисунки теряют свою первоначальную точность. Таких проблем можно легко избежать, если изначально использовать прочные материалы:

  • металл;
    • текстолит
  • ;
    • многослойная фанера
  • ;
  • некоторые виды пластика.

Естественно, изготовить металлический шаблон будет сложно, но он прослужит долгие годы, не деформируясь и сохраняя первоначальные размеры и штрихи рисунка. С таким приспособлением лучше не экспериментировать и сделать шаблон специально для необходимой части деревянного изделия. Качественных универсальных устройств не бывает.

Насадки для деревообработки

Обработка деревянных заготовок дает широкий простор для применения фрезера. Профессиональные столяры и плотники используют автоматы, которые точно и быстро выполняют заданные функции, но и ручные машины хорошо справляются со своей работой. Некоторые с помощью шипорезных деталей или насадок позволяют творить настоящие чудеса. В некоторых случаях даже получается сделать резьбу на деталях, необходимых для сборки мебели.

Каждая насадка предназначена для определенного вида древесины и способна легко придать торцевой части любую форму. С их помощью изготавливаются плинтуса, панели, карнизы, балясины и многое другое. Опытный мастер одной насадкой способен выполнять различные узоры на поверхности заготовки под разным углом. К тому же такие приспособления для ручного фрезера специалисты часто делают своими руками.

Специальные комплекты

В деревообрабатывающей промышленности часто используются комплекты, предназначенные для специальных работ. К ним относится, например, производство врезки для петель. Такой набор представляет собой изготовленный на заказ шаблон, который сразу оснащается креплениями для фрезеровки.

Большинство этих деталей изготавливаются самими мастерами. Достаточно установить на стержни второй упорный кондуктор и тогда к торцу дверного полотна будет надежно прикреплена фреза, которой легко прорезать отверстия под петли или дверной замок. Этот способ полезен, но неудобен, поэтому больше подходит для одноразового использования.

Фрезерные работы — отличный способ подзаработать на обработке деревянных заготовок или просто скоротать свободное время. Эти работы требуют минимальных вложений, а большую часть приспособлений, оказывается, можно сделать своими руками.

Как подключить однофазный электродвигатель через конденсатор: пусковые, рабочие и смешанные варианты включения

Как выбрать конденсаторы для пуска электродвигателя

Копировально-фрезерные копировальные станки по дереву

Clone 4D

Clone 4D — это уникальный многоосевой копировальный аппарат. Это максимально близко к 4-осевому станку с ЧПУ без ценника!

Благодаря множеству инновационных функций Clone 4D выводит копировально-резной станок на новый уровень, делая его без сомнения… Action

  • Вращающаяся на 180 градусов фрезерная головка
  • Регулируемая система противовес пружины
  • Все оси являются блокируемыми
  • Регулируемые остановки на All Axis
  • Включает в себя зажим для бурения для точного бурения
  • 360 -градусный вращающийся зажимной. Одна машина, много применений…

    Копировальная резьба.
    Гитары/музыкальные инструменты, приклады, пропеллеры, детали мебели…

    Столярные изделия.
    Врезные вилки и шипы, утолщение, профилирование…

    Сверление.
    Точное сверление под углом от 90 до 180 градусов

    Clone 3D

    Clone 3D — это высококачественный фрезерно-дубликатор профессионального уровня, разработанный для взыскательных мастеров, которым требуются лучшие инструменты для работы.

    Доступны модели трех размеров, способные выполнять вырезание копий шириной от 300 до 450 мм. Все копировальные аппараты в стандартной комплектации включают следующие функции:

    • Регулируемая фрезерная головка
    • Регулируемый зажим для щупа
    • Усиленные подшипники и направляющие
    • Двойная тормозная система с защитой от отдачи
    • Высококачественная алюминиевая конструкция
    • Быстросъемная регулировка противовеса

      8 Подробнее детали

      Идеально подходит для дублирования…

      Гитары / музыкальные инструменты, приклады, пропеллеры, детали мебели…

      Чертежи Easy Carver

      Руководство/планы по сборке Easy Carver состоят из более чем 130 страниц простых пошаговых иллюстрированных инструкций, показывающих читателю, как изготовить дубликатор фрезерного станка (используя готовые детали) способный вырезать 200 мм, до 600 мм в ширину.

      • Точный
      • Универсальный
      • Простота хранения
      • Плавная работа
      • Предназначен для стандартных погружных фрезеров
      • Тормозная система для большего контроля
      • Пять размеров моделей, шириной от 200 мм до 600 мм

      Подробнее

      Идеально подходит для дублирования…

      Гитары / музыкальные инструменты, пропеллеры, мебельные компоненты… копировальный станок или копировальный станок для резьбы по дереву) — это станок, который использует деревообрабатывающий фрезерный станок для вырезания трехмерных деревянных изделий. Принцип очень прост. Маршрутизатор крепится к одной стороне машины, а толкатель или стилус – к противоположной стороне. Маршрутизатор и стилус закреплены на одной оси, поэтому они всегда будут двигаться синхронно.

      Элемент, который пользователь хочет скопировать, называется мастером. (Этот мастер может быть практически любым, например, ложей ружья, корпусом гитары, ножкой стола или пропеллером. ) Этот мастер крепится к копировальному аппарату со стороны иглы, а деревянная заготовка крепится к фрезерной стороне станка.

      Затем пользователь повторяет контуры мастера, вручную направляя кончик стилуса по мастеру. Фрезер следует за движением стилуса и копирует/вырезает форму мастера из деревянной заготовки с помощью фрезы фрезера. Чтобы облегчить этот процесс, вес фрезера уравновешен, а наконечник стилуса (который имеет такие же размеры, как и фреза, или немного больше его) изготовлен из нейлона с низким коэффициентом трения. В процессе резьбы можно использовать фрезы разных размеров и наконечники щупов, фрезы большего размера для черновой обработки и фрезы меньшего размера для формирования каналов и окончательной обработки.

      Большинство дупликаторов маршрутизаторов разработаны по одному и тому же принципу. U-образное приспособление/каретка, которая крепится через линейные подшипники к несущей рейке, позволяя каретке поворачиваться (как качели или качели). Это раскачивающее действие эквивалентно погружному действию фрезера. Каретку также можно тянуть и толкать по длине несущей рейки, это действие предназначено для резки по ширине заготовки. Основной узел маршрутизатора, линейный подшипник и несущая направляющая крепятся к двум дополнительным горизонтальным направляющим, прикрепленным с помощью линейных подшипников или роликов. Это позволяет основному узлу фрезера перемещаться по длине резьбы заготовки по мере ее продвижения. Эта базовая, но эффективная конструкция обеспечивает движение в трех измерениях.

      Когда деревообрабатывающий фрезер подключен к копировальному аппарату, фрезер освобождается от своих обычных ограничений, связанных с ручным управлением или креплением к столу фрезера. Это превращает фрезер в универсальный копировальный станок для резьбы по дереву, способный вырезать множество трехмерных деревянных изделий, таких как корпуса гитар, пропеллеры, приклады оружия и компоненты мебели, и это лишь некоторые из них.

      Что делает хороший дубликатор маршрутизатора?

      Для создания точного и безопасного копировального станка важно использовать подходящие материалы, такие как сталь, алюминий или их смесь. Это уменьшит изгиб и повысит стабильность, а также поможет противостоять силам от фрезера при резьбе. Это особенно актуально при использовании мощного 1/2-дюймового фрезера.

      Поскольку линейные подшипники являются неотъемлемой частью качественного дубликатора фрезерного станка, важно, чтобы подшипник был прикреплен болтами к плоской поверхности, чтобы обеспечить плавность хода. Вот почему дупликаторы Clone 3D и 4D сконструированы с использованием инструментальной пластины, которая обрабатывается с обеих сторон с высокими допусками, что обеспечивает идеально ровную поверхность и последующую плавную работу.

      Регулируемая и правильная балансировка маршрутизатора и узла маршрутизатора имеет решающее значение для положительного пользовательского опыта. Плохо сбалансированный копировальный аппарат будет чувствовать себя нестабильным и дерганым в использовании, вызывая усталость пользователя.

      Дубликаторы с одним шарниром

      Благодаря простой конструкции одношарнирный дубликатор имеет мало движущихся частей, что делает его прочным, надежным и простым в использовании. Однако одним недостатком конструкции с одним шарниром является то, что когда фрезер движется вниз, фреза не движется вниз вертикально, а следует по дуге. Обычно это не проблема при вырезании внешней поверхности объекта, особенно при использовании фрезы с круглым концом . Однако при использовании фрезы с плоским дном (при вырезании каналов, прорезей и вставок) может быть сложно вырезать прямо до того места, где дно прорези соприкасается с боковыми сторонами. Затем этот материал необходимо удалить с помощью стамески.

      Дубликатор Clone 3D Pro  – конструкция с одним шарниром

      Дубликатор Clone 3D Pro  – это профессиональный дубликатор фрезерного станка Pro  – это профессиональный фрезерный дубликатор , который обычно не встречается регулируемая головка фрезера и зажим для стилуса. Это позволяет фрезе заканчивать работу вертикально, когда он достигает нижней части глубины резания. Clone 3D Pro Дубликатор — чрезвычайно прочная, сверхпрочная конструкция, которая помогает противостоять усилиям фрезера и делает дубликатор более стабильным в использовании. 9Дубликатор 0710 Clone 3D Pro также оснащен двойной системой торможения с защитой от отдачи, которая при включении предотвращает движение каретки основного фрезера назад вдоль горизонтальных направляющих. Это особенно полезно для черновой обработки, когда удаляется больше материала.

      Дубликатор Clone 3D доступен в трех размерах.

      Clone 3D CD300 (максимальная площадь резьбы 300 мм в ширину x 800 мм в длину x 100 мм в глубину)

      Clone 3d CD400 (максимальная зона резьбы шириной 400 мм x 800 мм в длину x 100 мм)

      клон 3d CD450 (максимальная зона для резьбы 450 мм в ширину x 800 мм x 100 мм)

      Цены на клони. можно найти на странице заказа Clone 3D

      Clone 4D — конструкция с вертикальным погружением0084 . Не почивая на лаврах, был задан вопрос — , как можно было купить одношпиндельный дубликатор в актуальном состоянии и усовершенствовать его?  На ум пришли два основных улучшения дизайна.

      1.  Дубликатор фрезера с истинным вертикальным погружением  , поэтому фрезер не следовал дуге при вертикальной резке. Это будет имитировать обычное врезание фрезера, чтобы копировальный аппарат мог вырезать более точные каналы, пазы и т. д. Это также позволило бы использовать станок для других операций по обработке дерева, фрезерованию и сверлению.

      2 . Использование пружин вместо грузов для уравновешивания маршрутизатора. Это означало бы, что уравновешивающая сила будет гораздо более постоянной во всем диапазоне движения. Это создаст гораздо более стабильный и безопасный дубликатор.

      Был составлен список всех функций, которыми должен был обладать окончательный дубликат маршрутизатора , после чего начался процесс проектирования. Два года спустя был запущен Clone 4D . Все, что касается 4D, было разработано с нуля. Мы считаем, что Уникальные конструктивные особенности Clone 4D   делают его самым универсальным дубликатором-маршрутизатором на современном рынке.

      Опыт использования Clone 4D в отличие от дубликатора с одним поворотным маршрутизатором совершенно другой и не может сравниваться. 4D очень стабилен, практически не вибрирует и очень удобен в использовании. Вы можете увидеть Clone 4D в действии, посмотрев многочисленные демонстрационные видеоролики Clone 4D.

      Clone 4D доступен в двух размерах

      клон 4D Стандарт (максимальная зона для резьбы шириной 350 мм x 800 мм в длину x 150 мм)

      клон 4D Экстра (максимальная зона резьбы шириной 400 мм x 1000 мм x 150 мм)

      Цены на зону резьбы 400 мм x 1000 мм x 150 мм)

      Цены на площадь 400 мм x 1000 мм x 150 мм) Clone 4D можно найти на странице заказа Clone 4D.0711 стоит недёшево и требует много человеко-часов для производства . Каждый копировальный аппарат изготавливается вручную с нуля в небольшой сельской мастерской на окраине Cotswolds в Великобритании. Быть небольшой компанией, работающей в очень нишевом бизнесе, означает, что объемы производства невелики, и каждый год производится лишь несколько полностью собранных машин.

      Однако спрос на Clone 4D часто превышает производство, поэтому, чтобы сделать Clone 4D более доступным, был выпущен комплект Clone 4D. Обладая соответствующими производственными навыками и оборудованием, покупатель комплекта Clone 4D получит удовольствие от создания собственного Clone 4D и, таким образом, станет частью эксклюзивной группы владельцев 4D по всему миру. Экономия до 1800 фунтов стерлингов по сравнению со стоимостью полностью собранной машины и значительная экономия на стоимости доставки также будут получены сборщиком комплекта.

      Дополнительную информацию о наборе Clone 4D можно найти на странице комплекта веб-сайта .

      Планы копировальных машин Easy Carver

      Дубликаторы-клоны впервые начали разрабатывать и производить дубликаторы-маршрутизаторы еще в 2008 году . Самым первым дупликатором, который поступил в продажу, был Easy Carver. Этот дубликатор был разработан, чтобы быть одним из самых дешевых дубликаторов маршрутизатора на рынке, оставаясь при этом надежным, точным и универсальным, используя практически любой стандартный погружной фрезер. Easy Carver оказался очень популярным и непрерывно производился более 2 лет, пока его не заменили Clone 3D и Clone 4D.

      Проект Easy Carver был отложен на некоторое время, пока внимание было сосредоточено на разработке и производстве 3D и 4D. Время от времени запросы на Easy Carver все еще поступали, но производство было остановлено.

      Понимая, что не существует приличного набора чертежей дубликаторов маршрутизатора (большинство дубликаторов маршрутизатора DIY были грубыми конструкциями, сделанными из дерева и не очень подходящими для тех, кто хочет серьезную, хорошо сложенную и точную машину), было принято решение опубликовать чертежи Easy Carver.

      Используя готовые детали, можно собрать Easy Carver CD200 всего за 300 британских фунтов стерлингов. С помощью простых пошаговых инструкций можно построить модели пяти размеров. Могут быть изготовлены фрезерно-дубликаторные станки, способные выполнять копирование шириной от 200 мм (CD200) до 600 мм (CD600), и все модели могут быть оснащены тормозной системой с защитой от отдачи.

      Если вы умеете резать, сверлить и сваривать мягкую сталь, у вас не должно возникнуть проблем с изготовлением Easy Carver. Это, вероятно, лучший дубликатор маршрутизатора DIY.

      Design features , model sizes and prices for the Easy Carver plans can be found at easycarver.com

      Using a Router for 3D Copy Carving

      Woodworking routers ( погружные фрезерные станки, фрезерные станки с фиксированным основанием) являются неотъемлемой частью любой серьезной столярной мастерской . У них много применений, но их можно носить только в руках или прикреплять к фрезерному столу. Подключение маршрутизатора к дубликатору маршрутизатора добавляет еще одно измерение к функциональности маршрутизатора, позволяя маршрутизатору более свободно перемещаться в трех измерениях. Это дает фрезеру возможность вырезать множество трехмерных деревянных изделий, таких как корпуса гитар, детали мебели, приклады, пропеллеры и т. д.

      1/2″ и 1/4″ фрезерные станки

      Clone 3D и 4D предназначены для вырезания более крупных изделий (до 450 мм в ширину, 1000 мм в длину и 150 мм в глубину), которые обычно изготавливаются из твердой древесины. Для этой цели требуется мощный 1/2-дюймовый фрезерный станок, например, HP Bosch 1617EVS 2-1/4 (только для США и Канады) или мощный фрезерный станок Xact 4,2 дюйма мощностью 2400 Вт . Сочетание фрезера 1/2″ с фрезой 1/2″ хорошего качества значительно ускорит процесс вырезания копий и обеспечит наилучшую отделку. Также безопаснее использовать фрезу 1/2″ из-за увеличенного диаметра стержня фрезы, который гораздо лучше справляется с нагрузками и напряжениями, чем фреза 1/4″.

      Если вы когда-либо пробовали копировать резьбу с помощью 1/4-дюймового фрезера и фрезы, вы знаете, что это может быть очень медленный процесс, особенно при резьбе по дереву твердых пород. Большинство 1/4-дюймовых фрезеров просто не в состоянии справиться, а фрезы обычно меньше в диаметре. (При этом для вырезания копий можно использовать 1/4-дюймовый ладонный фрезер с меньшей мощностью, если он установлен на меньшем легком дупликаторном фрезере — такая установка идеально подходит для вырезания рыболовных приманок и т. д.)

      Может ли Clone 3D и 4D можно использовать в качестве дубликатора приклада?

      Нам постоянно задают этот вопрос, и простой ответ — да. Clone 3D и 4D будут дублировать многие деревянные 3D-объекты, включая приклады для оружия, на самом деле, большинство наших клиентов являются производителями прикладов. Для дублирования ложи ложа и заготовка крепятся к вращающейся системе зажима , которая входит в стандартную комплектацию Clone 4D и является дополнительной опцией для Clone 3D. Вращающиеся зажимы позволяют мастеру и заготовке вращаться синхронно (на 360 градусов) при копировании. Вы можете увидеть использование вращающихся зажимов, посмотрев Clone 3D  , дублирующий ложу , и Clone 4D , дублирующий ножку стола в стиле королевы Анны , что очень похоже на процесс вырезания ложи ружья.

      Дубликатор с ручным управлением и фрезерный станок с ЧПУ

      Дубликатор с ручным управлением не следует сравнивать с фрезерным станком с компьютерным управлением. Хотя на первый взгляд кажется, что они выполняют одну и ту же работу, присмотритесь повнимательнее, и вы поймете, что это очень разные машины. Вообще говоря, фрезерный станок с ЧПУ был разработан для производства одного и того же объекта снова и снова одним нажатием кнопки. Это идеально подходит для массового производства и не имеет себе равных, если требуется изготовление точных копий.

      При использовании фрезерного станка с ЧПУ для производства готового изделия требуются очень небольшие навыки работы с деревом, если они вообще требуются; более важно, чтобы оператор владел навыками CAD и компьютерного программирования , чем быть квалифицированным столяром. Этот процесс удаляет мастерство мастера из процесса создания. К сожалению, это кажется слишком знакомым сценарием нашего современного мира, и именно поэтому ценные навыки теряются.

      С другой стороны, множительный фрезерно-фрезерный станок с ручным управлением по сравнению с ним обнадеживает своей простотой, и для его работы по-прежнему требуются определенные навыки и знания в области деревообработки. Нет интерфейса, позволяющего удалить столяра из процесса создания, вы можете увидеть и потрогать производимый предмет. Использование фрезерного дубликатора очень похоже на использование фрезерного стола, поперечной резки или любого другого инструмента для деревообработки.

      Дубликатор с ручным фрезерованием (например, Clone 3D, 4D или Easy Carver) значительно ускорит процесс резьбы, но он не будет выдавать готовое изделие одним нажатием кнопки, как фрезерный станок с ЧПУ. Обнадеживает то, что для создания готовой статьи всегда будут необходимы навыки пользователя. Копировальный станок с ручным управлением не может конкурировать с точностью и стабильностью станка с ЧПУ, но для тех мастеров, которые предпочитают более практичный подход к своей работе и хотят оставить частичку себя в каждой готовой заготовке, тогда дубликатор маршрутизатора докажет свою эффективность. быть ценным дополнением к мастерской.

      Кто такие дубликаторы клонов и как начался их бизнес?

      Дубликаторы-клоны появились еще в 2007-2008 годах, , когда британский инженер Джо Фриман искал способ скопировать пропеллеры парамотора . Понимая, что ответ может дать маршрутизатор-дубликатор, он приступил к разработке и созданию своего первого пропеллерного дубликатора. Дубликатор работал очень хорошо, поэтому Джо решил разместить дизайн в Интернете, чтобы узнать, нужна ли такая машина другим. Почти сразу же пропеллерный копировальный аппарат Джо оказался успешным, и вскоре его спросили, может ли он построить копировальные аппараты, способные копировать все, от ножек стульев до корпусов виолончелей.

      С тех пор бизнес дубликаторов маршрутизаторов Clone неуклонно рос, добавлялись новые и улучшенные конструкции, такие как Clone 3D и революционный Clone 4D. Десять лет спустя спрос на копировальные аппараты Clone остается таким же высоким, как и прежде, и Джо по-прежнему вручную собирает все машины в своей маленькой сельской мастерской. Клиентская база Clone находится по всему миру, а копировальные аппараты поставляются в каждый уголок земного шара.

      Что дальше? Новые продукты, блог и новостная рассылка

      Чтобы быть в курсе последних новостей о дубликаторах Clone, в том числе о новых продуктах, посетите блог о дубликаторах Clone или подпишитесь на информационный бюллетень Clone . Если у вас есть какие-либо вопросы или предложения, пожалуйста, напишите нам по электронной почте.

      BobsCNC

      Точно. Прочный. Доступный.

      В BobsCNC мы плотники и инженеры. В совокупности это означает, что мы знаем, как создавать фрезерные станки с ЧПУ с использованием деревянных компонентов, которые являются лучшими в своем классе как по стоимости, так и по производительности.

      Станки BobsCNC будут производить точные и высококачественные проекты в течение многих лет при минимальной стоимости. Раскройте свой творческий потенциал с BobsCNC.

      Серия Evolution

      Щелкните для получения дополнительной информации

      Серия Revolution

      Щелкните для получения дополнительной информации

      Серия KL7

      Щелкните для получения дополнительной информации

      Подходит ли вам фрезерный станок BobsCNC?

      Фрезерные станки с ЧПУ представляют собой сложные инструменты, для работы с которыми требуются технические знания и опыт. Поскольку мы хотим, чтобы все наши клиенты имели отличный опыт работы с ЧПУ, мы хотели бы, чтобы вы прошли небольшой тест.

      пройти тест

      Разработано и произведено в США

      БЕСПЛАТНАЯ ДОСТАВКА комплектов для фрезерных станков с ЧПУ в нижней части 48 США

      Найдите вдохновение и помощь от Боба и Кита

      Добро пожаловать на Shoptalk BobsCNC. Ознакомьтесь с нашим плейлистом ниже и присоединяйтесь к нам для просмотра развлекательных и познавательных видеороликов обо всем, что связано с ЧПУ, с Бобом и Китом.

      Магазинная беседа BobsCNC

      Сделано на наших машинах

      Галерея

      Сообщество BobsCNC

      Творения предназначены для того, чтобы делиться ими и отмечать их. Присоединяйтесь к сообществу BobsCNC и общайтесь с другими людьми, которые делают отличные вещи на станках BobsCNC.

      Сообщество

      Отзывы

      Отзывы

      Я хочу поздравить всех в Bob’s с очень качественно сделанным продуктом! Я не знаю, что вы ожидаете от дизайна Evolution 4, но наше устройство работало ровно на 6,9.00 часов практически без повреждений или износа компонентов и с неизменной производительностью, превосходящей наши ожидания. Ваша справочная служба оказала нам исключительную помощь, помогая нам мыслить нестандартно, не прибегая к нашему опыту работы с этой машиной, и решать проблемы по мере их возникновения. Спасибо всем за вашу приверженность качеству и совершенству. Мы более чем удовлетворены нашим опытом работы с ЧПУ Bob’s.

      — Расти Грант

      Расти Грант и Стивен

      Testimonials

      Я просто хочу сказать всем вам в компании Bob’s CNC, что все вы замечательные люди, очень дружелюбные и всегда готовы помочь. Благодаря всем вам я на ногах.

      С уважением, Билл Брэди
      Иллинойс

      — Билл Брэди

      Testimonials

      «Я просто хотел поблагодарить вас за простой, но удивительный дизайн вашего E4. Прошел год с тех пор, как я решил бросить свою работу, и установка и запуск вашего ЧПУ была самой важной вещью, на которую я мог положиться. чтобы заставить мой бизнес работать. Он успешно развивается уже больше года. Я работаю почти по 10 часов в день, 7 дней в неделю!  Это дает мне выход для творчества, и именно поэтому я смог двигаться в том же направлении, что и я. Спасибо, Боб и ваша замечательная команда! Мне может понадобиться еще один ЧПУ в ближайшее время, и я буду покупать у вас, когда этот день наступит!»

      — Джин О. (Scrap Wood Crafts)

      Комплект фрезерного станка с ЧПУ Evolution 4

      Отзывы

      «Я никогда не видел владельца бизнеса, который бы так заботился о своих клиентах, как Боб. Я отправил записку с просьбой о помощи, не ожидая получить ответ в воскресенье. Через 10 минут зазвонил телефон, и это был он. Он рассказал мне о некоторых вещах по устранению неполадок, чтобы убедиться, что с машиной все в порядке, и, как оказалось, у меня просто не были правильно установлены ремни. Ух ты!!!»

      — Беверли А.

      Комплект фрезерного станка с ЧПУ Evolution 4

      Отзывы

      «Связи с людьми — это то, что отличает эту компанию. Это семейный дух, который объединяет всех. Семья BobsCNC. Я собирался уйти на пенсию, когда наткнулся на статью о BobsCNC. Я теперь никогда не уйду на пенсию. Связь с этой группой и тяга к знаниям буквально изменили мою жизнь».

      — Скотт Х. (RVA Barn Doors)

      Комплект фрезерного станка с ЧПУ Evolution 4

      Testimonials

      «Я должен был бы дать BobsCNC 5 из 5 звезд. Когда я купил свой ЧПУ, я абсолютно ничего не знал о том, как его использовать — сегодня это хобби занимает большую часть моего времени в магазине каждую неделю. Без сомнения, это лучшая покупка, которую я сделал в своей домашней мастерской. Люди в BobsCNC всегда были добры и готовы помочь, а обслуживание клиентов — лучшее, что я видел. Я бы порекомендовал любой из их продуктов всем, кто хочет начать новое интересное хобби или расширять свой малый бизнес. Если я научусь делать это, любой сможет научиться этому, проявив достаточно терпения и настойчивости. Большое спасибо»

      — Брайан Кубш

      Фрезерный станок с ЧПУ Revolution с поворотной осью

      Testimonials

      «Bobscnc возглавляет чарты как один из лучших ЧПУ на рынке и не без оснований. Боб производит первоклассные ЧПУ разных размеров и все по доступным ценам. Боб предоставляет простые инструкции и команду поддержка, которая быстро ответит на ваши вопросы. Если вы ищете станок с ЧПУ, который может резать, вырезать и изготавливать красивые экспонаты для выставочного зала, не ищите дальше».

      — Брайан (WoodenCreationz)

      Фрезерные станки с ЧПУ

      Testimonials

      «Я только что закончил сборку своего Evolution 4 и расширил станину для резки 24×48. Это мой третий станок BobsCNC, до этого я купил, собрал и расширил станки E3 и E4. Оба этих станка были хорошо, но EV4 на порядок лучше по размеру, форме, функциям и отделке. Безусловно, EV4 — лучший комплект ЧПУ, который у меня когда-либо был. Его сборка стоит усилий, пока вы читаете и следуйте инструкциям…»

      — Чарли Ф

      Комплект фрезерного станка с ЧПУ Evolution 4

      Testimonials

      «Пару лет назад я купил свой первый станок с ЧПУ, E4, в интернет-магазине BOBSCNC в качестве проекта «сделай сам». вторая машина, KL7-44. Я также купил комплект расширения KL7-44. Лучшая часть BOBSCNC — это служба поддержки. У BOBSCNC лучшая поддержка из всех компаний, с которыми я когда-либо имел дело. Они были рядом со мной каждый шаг пути. Когда я купил свой E4, я ничего не знал о том, что будет делать станок с ЧПУ, или во что я ввязываюсь. Я изучил программное обеспечение и станок с течением времени с помощью службы поддержки в BOBSCNC. Если если вы делаете все своими руками, попробуйте BOBSCNC. Я бы дал BOBSCNC «5 звезд из 5 звезд»

      — Кен Уильямс

      Комплект фрезерного станка с ЧПУ KL744

      Testimonials

      «5 звезд! Bob’s — это то, к чему должны стремиться все компании в сфере обслуживания клиентов. Я понятия не имел, что связано с деревообработкой с ЧПУ, кроме того, что хотел этим заниматься. Я с подозрением относился к машине, сделанной из дерева, однако Цена заставила меня вернуться на сайт Bobs во время моего исследования. Прошло 4 года, и когда я решил, что мне нужна большая площадь для стрижки, я даже не стал искать что-либо еще».

      — Джим Ширли

      Комплект фрезерного станка с ЧПУ Evolution 4

      Testimonials

      Моя жена и я инвестировали в BobsCNC KL744 после проведения большого исследования станков с ЧПУ для личного использования. Мы используем эту машину уже 2 года и считаем ее надежной и универсальной. Мы создали множество продуктов и вывели их на рынок, а также сделали подарки для семьи и друзей. Интернет-сообщества и служба поддержки для всех продуктов Боба упростили владение и успех! Мы достигли многого, что было бы невозможно без нашего KL744, и я регулярно рекомендую его другим.

      — Энтони Форман, мастерская Punchin’ Trees Woodshop

      Отзывы

      Добавьте отзывы покупателей и отзывы, чтобы продемонстрировать довольных клиентов вашего магазина.

      — Имя автора

      Отзывы

      Добавьте отзывы и отзывы покупателей, чтобы продемонстрировать довольных клиентов вашего магазина.

      — Имя автора

      Образовательная скидка

      BobsCNC поддерживает средние и старшие школы, как государственные, так и частные, с помощью своей программы скидок на технологии в образовании. Чтобы узнать, соответствует ли ваша школа требованиям, свяжитесь с нами по адресу [email protected].

      Поддерживать

      Часто задаваемые вопросы

      Руководства

      Начало работы

      Устранение неполадок

      Bob’s Shop

      Гарантия и возврат

      Ресурсы Genmitsu 3018 Pro — SainSmart Resource Center

      Ресурсный центр Обновлено 3 недели назад по Джордж

      Введение

      Этот сборник представляет собой набор ресурсов для Genmitsu 3018-Pro, предоставленных SainSmart и членами сообщества.

      Вы можете присоединиться к нашей группе Facebook для обсуждения и идей проекта для вашего нового станка с ЧПУ.

      Сборка

      • 3018-Pro Руководство пользователя : PDF-версия руководства пользователя 3018-Pro
      • 3018-Pro Сборка Примечания: Написано членом сообщества и создано в помощь тем, кто собирает модель SainSmart. Фрезерный станок с ЧПУ 3018-Pro.

      Установка программного обеспечения контроллера ЧПУ

      • Как установить Candle/GRBLControl для Windows
        • GRBLControl/Candle 1.17 (для Windows). запустить ЧПУ через компьютер. Необходимо разархивировать всю папку для использования.
        • Драйвер Ch441SER (для Windows): Если Windows не делает этого автоматически при первом подключении ЧПУ к компьютеру, этот загружаемый файл является драйвером, который необходим для того, чтобы ваш компьютер мог взаимодействовать с вашим ЧПУ.
      • Как установить Candle/GRBL Control для Mac (кроме Catalina и Big Sur)
        • Обратите внимание, если у вас Mac OS Catalina или более поздняя версия : К сожалению, из-за недавних изменений безопасности в Catalina и Big Sur, Candle не удалось запустить на этих системах. В настоящее время нет никаких исправлений, так как многие проблемы связаны с тем, как Big Sur изменил, какое программное обеспечение приемлемо, а какое нет. Поскольку Candle некоторое время не обновлялась для Mac, к сожалению, она больше не разрешена операционной системой, хотя она «совместима с Mac» во всех общепринятых смыслах этого термина.
        • Мы рекомендуем пользователям Mac OS Catalina или более поздней версии использовать управляющее программное обеспечение UGS для операций с ЧПУ. Мы советовали пользователям Mac Catalina и Big Sur перейти на Easel, браузерный вариант Candle, который также можно использовать бесплатно .
        • GRBLControl/Candle 1.17 (для Mac): ZIP-файл, содержащий полную копию Candle, программного обеспечения, которое вы можете использовать для запуска ЧПУ через компьютер. Для использования необходимо разархивировать всю папку, инструкции по установке включены в файл .zip.
        • Драйвер Ch441SER (для Mac): этот драйвер не будет установлен автоматически и должен быть установлен в соответствии с инструкциями, включенными в ZIP-файл, который можно загрузить по этой ссылке.
        • Инструкции в формате PDF для Mac. Установка для Candle: включена в файлы самой Candle, эта ссылка ведет непосредственно к PDF-файлу для тех, кто хочет распечатать/офлайн-копию инструкций.

      Конфигурация и тестирование

      • Образец Gcode : Первоначально предоставленный на диске, который поставляется с вашим ЧПУ, это предварительно сделанные тестовые вырезы, которые пользователи могут использовать для опробования своего станка или для устранения неполадок с другими файлы.
      • 3018 Pro Troubleshooting Supplement : У вас возникли проблемы с ЧПУ и вы надеетесь, что их быстро исправят? В этом дополнительном документе рассматривается ряд распространенных проблем и способы их устранения.
      • Руководство по загрузке прошивки в ЧПУ SainSmart (ссылки на заводскую прошивку включены)
      • Введение в ЧПУ для новичков: основы Всего Новичок: Тюнинг GRBL (на основе произведений Грэма Блэнда)

      Операция по машине

      • Genmitsu 3018 КНС Руководство по быстрому началу
      • CALEB Строет 3D YouTube Videos:
        • . Отличное видео, в котором пользователям подробно показано, как использовать Candle для управления вашей машиной в первый раз и запускать тестовые файлы SainSmart.
        • Как спроектировать и вырезать свой первый проект на станке с ЧПУ с помощью Easel: Этот видеоролик, непосредственно продолжающий предыдущее видео, проведет вас через процесс проектирования и резки вашего первого проекта шаг за шагом в простой для понимания форме.
      • Руководство по тому, как настроить и использовать Candle для нескольких операций
      • Руководство по контроллеру автономной работы
      • DIT SELECTION GUIDERS

      LASER GUIDES & ИНСТРУКЦИЯ

    LASER GUIDES & ИНСТРУКЦИЯ

    • LASER GUIDES & ИНСТРУКЦИЯ

    LASER и инструкции

    LASER и инструкции

    Руководство пользователя лазерного модуля W

  • Введение в ЧПУ для полного новичка: настройка лазера (на основе работ Грэма Бланда)
  • LightBurn Краткое руководство : Это руководство поможет вам установить и использовать LightBurn, мощный и недорогой контроллер GRBL, предназначенный специально для лазеров.

    • Устранение неполадок постарается предоставить вам код ошибки, чтобы помочь вам в диагностике и решении проблемы, с которой вы столкнулись. Эта информация имеет неоценимое значение для восстановления работоспособности вашего ЧПУ, поэтому мы рекомендуем вам следить за кодами ошибок и обязательно включать эту информацию, если вам нужна дополнительная поддержка от нас.

    Модернизация вашего 3018 Pro

    • Руководство для начинающих по обновлению и аксессуарам CNC CNC
    • Genmitsu 3018 CNC Spoil Pult Guide Guide
    • . Станок : ЧПУ 3018 PROVer поставляется с печатной платой, встроенной в шпиндель, чтобы предотвратить передачу электрических помех от шпинделя на плату контроллера. В этом руководстве рассказывается, как сделать свой собственный станок для ЧПУ 3018 Pro.
    • Как установить концевые выключатели на Genmitsu 3018 Pro только с вашим ЧПУ : Концевые выключатели — это одно из лучших обновлений, которые вы можете добавить для вашего ЧПУ 3018 Pro, позволяя вам использовать концевые выключатели для более сложных проектов и что отличает этот проект от нижеприведенного, так это то, что вы можете изготовить крепления с помощью ЧПУ!
    • Добавление переключателей ограничения оси и аварийного останова на станок с ЧПУ SainSmart 3018 Pro : Аналогично руководству выше, но для монтажных кронштейнов требуется 3D-принтер. Это также относится к добавлению аварийного выключателя.
    • Руководство по расширению оси Y с ЧПУ Genmitsu для фрезерного станка с ЧПУ серии 3018 : одно из наших самых популярных обновлений! С помощью этого комплекта обновления вы можете значительно увеличить общий размер оси Y, что позволит выполнять более крупные проекты.
      • Комплект удлинителя спойлера Genmitsu 3040 Aluminium HDF настоятельно рекомендуется для тех, кто получает расширенную ось Y. Это не только удваивает размер станины с ЧПУ, но и включает в себя доску для отвалов!

    Другое программное обеспечение

    • Fusion 360 Руководства:
      • Руководство по быстрому началу
      • Ссылка на покупку подписки на 12 месяцев
    • Easel:
      • Ссылка на веб-сайт (загрузка не требуется, для использования требуется регистрация)

    Разное Ссылки для скачивания

    • Полное содержимое компакт-диска 3018 Pro (308 МБ) : В комплект поставки 3018 Pro входит компакт-диск с большей частью вышеуказанного содержимого, а также видеоинструкции и многое другое. Предназначен для тех, кто потерял свой компакт-диск или не имеет дисковода компакт-дисков на своем компьютере.

    Как мы это сделали?

    (откроется в новой вкладке)

    Работает на HelpDocs (откроется в новой вкладке)

    Лучший в мире производитель станков с ЧПУ из Китая

    Компания Jinan Style Machinery Co., Ltd была основана в 2003 году и является профессиональным производителем станков с ЧПУ в Китае с основными технологиями и независимыми правами на интеллектуальную собственность. станки с ЧПУ по металлу, 3D-маршрутизаторы с ЧПУ, 3-осевые фрезерные станки с ЧПУ, 4-осевые фрезерные станки с ЧПУ и 5-осевые фрезерные станки с ЧПУ), лазерные станки с ЧПУ (машины для лазерной маркировки, лазерные гравировальные станки, станки для лазерной резки, станки для лазерной очистки и станки для лазерной сварки) , фрезерные станки с ЧПУ, станки плазменной резки с ЧПУ, обрабатывающие центры с ЧПУ, токарные станки с ЧПУ по дереву, цифровые станки для резки, автоматические кромкооблицовочные станки, запасные части с ЧПУ и другие станки с ЧПУ. Мы всегда предоставляем клиентам продукцию высокого качества, конкурентоспособные цены и отличный сервис. STYLECNC является собственной торговой маркой компании Jinan Style Machinery Co., Ltd. Как ведущее предприятие интеллектуального производства в Китае, мы постоянно внедряем инновации и развиваемся на протяжении 18 лет, наши усилия приносят нам стабильных клиентов из дома и за рубежом, вы можете найти продукты STYLECNC в более чем 180 странах Европы, Африки, Ближнего Востока, Америки, Океании и Юго-Восточной Азии, благодаря которым мы стали мировым брендом станков с ЧПУ. Мы всегда делаем упор на исследования и разработки. Придерживаясь духа инноваций, мы никогда не остановимся на разработке собственного бренда и новых продуктов. С расширенным рынком мы искренне надеемся на сотрудничество с клиентами со всего мира. Благодаря тонкой подгонке деталей и передовым технологиям наша продукция стабильно расширяется в таких областях, как изготовление мебели, украшения, декоративно-прикладное искусство, реклама, деревообработка, изготовление металлов, изготовление пресс-форм, одежда. Благодаря превосходному соотношению производительности и цены, высокому качеству и безупречному послепродажному обслуживанию доля рынка нашей продукции неуклонно растет. Мы будем постоянно развиваться и внедрять инновации с полным энтузиазмом, чтобы продвигать наш бренд и предлагать более качественные продукты для наших пользователей.

    В STYLECNC все наши решения и действия отражают наши высокие стандарты качества. И так уже почти век. Миссия STYLECNC состоит в том, чтобы предоставить своим клиентам выдающееся качество. Мы стремимся не только производить высококачественную продукцию, но и поддерживать качество во всех наших процессах. Высококачественные процессы — это то, что позволяет нашим сотрудникам работать с максимальной отдачей. Чтобы наилучшим образом поддержать их, мы работаем вместе, чтобы убедиться, что наши процессы эффективны.
    Целью STYLECNC является последовательное удовлетворение ожиданий качества всех своих клиентов и заверение их в том, что они могут рассчитывать на добавленную стоимость в области качества, которую они могут ожидать от других.

    Сертифицированное качество. В нашей работе мы никогда не довольствуемся тем, что имеем на данный момент. Для нас постоянное совершенствование — это не просто лозунг, а неотъемлемая часть нашей корпоративной культуры. С 2003 года наша система менеджмента качества регулярно проходит сертификацию по стандарту ISO-9001.

    Ориентированные на будущее технологии, которые мы используем, позволяют нашим сотрудникам предоставлять эффективные и первоклассные услуги. Мы используем Сертификат соответствия (CE), чтобы держать нас в курсе текущих уровней качества компании и позволяет нам оперативно реагировать на изменения. Мы также применяем самые современные методы измерения для удовлетворения растущих требований к качеству продукции.

    Еще одной важной частью нашей общей системы являются наши поставщики, которые способствуют общему успеху компании за счет постоянного развития поставщиков.
    Наше видение определяет наше видение будущего. Он служит для того, чтобы направить наши усилия на достижение общей долгосрочной цели.

    Мы станем мировым лидером в производстве станков с ЧПУ.

    Восторженные клиенты

    Как международная компания с отличными продуктами и услугами, мы предлагаем нашим клиентам дополнительную ценность в виде новаторских решений. Являясь мировым лидером на растущих рынках автоматизации, погрузочно-разгрузочных и зажимных технологий, мы завоевываем восторженных клиентов везде, где делаем производственные процессы более эффективными с помощью технологии ЧПУ.

    Энтузиасты-сотрудники

    Наши сотрудники мыслят и действуют предприимчиво. Благодаря своей готовности работать, постоянному повышению квалификации и большой гибкости они отвечают растущим требованиям международных рынков. Равные шансы и ориентированная на результат заработная плата являются основной основой отличной мотивации сотрудников.

    Отличные инновации

    Мы разрабатываем наши продукты и процессы специально для удовлетворения требований наших клиентов. При этом мы используем новейшие технологии и современные формы организации. Являясь ведущим мировым новатором, мы разрабатываем, производим и продаем новаторские продукты и решения отличного качества.

    Безопасное будущее

    Наш рост является устойчивым и прибыльным. Это позволяет нам оставаться независимой компанией и развивать ее так, как мы хотим. Мы предлагаем нашим сотрудникам безопасные, долгосрочные рабочие места и активно принимаем на себя ответственность перед обществом. Мы соблюдаем экологические принципы во всех наших действиях.

    Бренд STYLECNC
    Производитель Машинное оборудование стиля Цзинаня, ООО
    Типы машин Фрезерные станки с ЧПУ, лазеры с ЧПУ, плазменные резаки, токарные станки по дереву
    Функции машины Маршрутизация, резьба, гравировка, резка, маркировка, токарная обработка, сверление, фрезерование, нарезка канавок
    Размеры машины 2’x 2′, 2’x 3′, 2’x 4′, 4’x 4′, 4’x 6′, 4’x 8′, 5’x 10′, 6’x 12′
    Обработка материалов Металлы (сталь, сплав, медь, латунь, алюминий, золото, серебро, железо, титан), дерево, пена, пластик, акрил, камень, ткань, кожа, бумага, стекло
    Возможность обработки 2D-обработка с ЧПУ, 2. 5D-обработка с ЧПУ, 3D-обработка с ЧПУ
    Ценовой диапазон 2000 000–260 000 долларов США

    Сеть продаж

    Мы поддерживаем всемирную сеть продаж, чтобы предоставлять нашим клиентам быстрые и компетентные консультации. Благодаря этой услуге мы сделали STYLECNC международным брендом станков с ЧПУ. Вы можете найти наши станки с ЧПУ из:
    Афганистана, Аландских островов, Албании, Алжира, Американского Самоа, Андорры, Анголы, Ангильи, Антарктиды, Антигуа и Барбуды, Аргентины, Армении. , Аруба, остров Вознесения, Австралия, Австрия, Азербайджан, Багамы, Бахрейн, Бангладеш, Барбадос, Беларусь, Бельгия, Белиз, Бенин, Бермуды, Бутан, Боливия (Многонациональное Государство Боливия), Босния и Герцеговина, Ботсвана, остров Буве, Бразилия , Британская территория в Индийском океане, Бруней-Даруссалам, Болгария, Буркина-Фасо, Бурунди, Кабо-Верде, Камбоджа, Камерун, Канада, Карибские Нидерланды, Каймановы острова, Центральноафриканская Республика (ЦАР), Чад, Чили, Китай, Остров Рождества, Кокосовые острова (Килинг ) острова, Колумбия, Коморские острова, Конго, Конго (Демократическая Республика Конго), Острова Кука, Коста-Рика, Кот-д’Ивуар, Хорватия, Куба, Кюрасао, Кипр, Чехия, Дания, Джибути, Доминика, Доминиканская Республика, Эквадор, Египет, Сальвадор, Экватор ial Гвинея, Эритрея, Эстония, Эсватини, Эфиопия, Фолклендские (Мальвинские) острова, Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия, Французские Южные территории, Габон, Гамбия, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гваделупа, Гуам, Гватемала, Гернси, Гвинея, Гвинея-Бисау, Гайана, Гаити, остров Херд и острова Макдональд, Святой Престол, Гондурас, Гонконг, Венгрия, Исландия, Индия, Индонезия, Иран (Исламская Республика Иран ), Ирак, Ирландия, остров Мэн, Израиль, Италия, Ямайка, Япония, Джерси, Иордания, Казахстан, Кения, Кирибати, Кувейт, Кыргызстан, Лаос, Латвия, Ливан, Лесото, Либерия, Ливия, Лихтенштейн, Литва, Люксембург, Макао, Мадагаскар, Малави, Малайзия, Мальдивы, Мали, Мальта, Маршалловы острова, Мартиника, Мавритания, Маврикий, Майотта, Мексика, Микронезия (Федеративные Штаты Микронезии), Молдова (Республика Молдова), Монако, Монголия, Черногория, Монтсеррат, Марокко, Мозамбик, Мьянма, Намибия, Науру, Непал, Нидерланды, Новая Калифорния Ледония, Новая Зеландия, Никарагуа, Нигер, Нигерия, Ниуэ, остров Норфолк, Северная Корея (Корейская Народно-Демократическая Республика), Северная Македония, Северные Марианские острова, Норвегия, Оман, Пакистан, Палау, Палестина (Государство Палестина), Панама, Папуа-Новая Гвинея, Парагвай, Перу, Филиппины, Питкэрн, Польша, Португалия, Пуэрто-Рико, Катар, Реюньон, Румыния, Российская Федерация, Руанда, Сен-Бартельми, Сент-Китс и Невис, Остров Святой Елены, Сент-Люсия, Сен-Мартен (французская часть) , Сен-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марино, Сан-Томе и Принсипи, Саудовская Аравия, Сенегал, Сербия, Сейшельские острова, Сьерра-Леоне, Сингапур, Синт-Мартен (голландская часть), Словакия, Словения, Соломоновы острова, Сомали, Южная Африка, Южная Георгия и Южные Сандвичевы острова, Южная Корея (Республика Корея), Южный Судан, Испания, Шри-Ланка, Судан, Суринам, Шпицберген и Ян-Майен, Швеция, Швейцария, Сирийская Арабская Республика, Тайвань, Таджикистан, Танзания (Объединенная Республика Танзания), Таиланд, Тим Ор-Лешти, Того, Токелау, Тонга, Тринидад и Тобаго, Тристан-да-Кунья, Тунис, Турция, Туркменистан, острова Теркс и Кайкос, Тувалу, Уганда, Украина, Объединенные Арабские Эмираты (ОАЭ), Соединенное Королевство Великобритании и Северной Ирландии (Великобритания), Соединенные Штаты Америки (США), Малые отдаленные острова США, Уругвай, Узбекистан, Вануату, Ватикан (Святой Престол), Венесуэла (Боливарианская Республика Венесуэла), Вьетнам, Виргинские острова (Британия), Виргинские острова ( США), Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве.

    Пол Ховард Токарный станок: приспособления и приспособления

    Продукция, произведенная Полом

    Я начал производить ряд инструментов и оборудования, чтобы помочь токарю по дереву выполнять новые и интересные токарные работы.

    Узнать цену и доставку можно в магазине.

    <<

    В настоящее время приспособления используются многими профессионалами. Тернерс

    Саймон Хоуп                      www.hopewoodturning.co.uk

    Ник Агар                            www.turningintoart.com

    Гэри Ранс                        www.garyrance.co.uk

    Лес Торн                         www.noturningback.co.uk

    Ричард Финдли                 www.turnersworkshop.co.uk

    Эндрю Холл                       www.hallwoodhats.com

    Мик Хэнбери                             www.mickhanbury.com

    Дэвид Лоу                                                 facebook.com/davelowerpt     daveatwoodcraft@talktalk. net

    Марк Сэнгер www.marksanger.co.uk

    Роджер Габбин www.Rogergubbinwoodturner.co.uk







    Новое текстовое поле >>

    Флейтинг приспособление







    Новое приспособление Fluting Jig полностью регулируется для работы с планшайбой и шпинделем. маршрутизатор не входит в комплект приспособления.



    Могут быть установлены фрезеры с размерами буртика до 65 мм в диаметре. 43 мм обычный размер (Trend T4) для этого поставляется адаптер размер.

    Некоторые старые съемные маршрутизаторы имеют 42-миллиметровую втулку, поэтому мы поставляем прокладку толщиной 0,5 мм. чтобы соответствовать этому типу. Адаптеры могут быть поставлены для любого размера ошейника до 65 мм Макс.

    Фрезерно-фрезерный станок Makita RT0700CX4/2 710 Вт имеет корпус 65 мм и подходит для приспособления, а также имеет то преимущество, что можно использовать 1/4 и 3/8 фрезы с хвостовиком, как у Trend T4



    Пистолетные сверла с размером шейки 43 мм теперь можно установить на приспособление для буровые работы.



    Существует множество прямошлифовальных машин и ручных инструментов с параллельным буртиком, которые можно установлены.

    Кондуктор будет повторять форму токарного изделия без необходимости шаблонов для обычных флейт.





    При использовании необходимо носить подходящие СИЗ (средства индивидуальной защиты). этот джиг. Необходимо носить полную защиту лица и глаз.



    Необходимо соблюдать осторожность при перемещении кабелей, чтобы они не застрял между шаблоном и станиной станка.

    Комплект основания петли

    Основание петли установлено на оригинальной металлической основе и закреплено на плинтусе на станине токарного станка.



    Съемные маршрутизаторы, которые подходят для Джиг

    Все приспособления теперь поставляются со смещенным держателем втулки.

    Смещение обеспечивает более глубокий доступ к внутренней части платформы. автомобильные диски.

    Мы обнаружили, что некоторые маршрутизаторы имеют 44-миллиметровую втулку, поэтому мы можем поставить подходящий монтажный блок. Адаптеры могут быть изготовлены на заказ для большинства инструментов с параллельный буртик диаметром менее 44 мм. Пожалуйста, свяжитесь с нами для совет.

    Индексная система



    Индексная система

    60 48 36 14 Расположение отверстий Диаметр диска 250 мм

    Система зажима для точного позиционирования

    Шпиндель 33 мм Стандартный

    1 x 8 Шпиндель на шпиндель

    2 и другие размеры

    3 заказ.

    Подходит для токарных станков с высотой шпинделя 5 дюймов (130 мм) над станиной.



    Индексный диск 14, 36, 48 и 60 отверстий позволяют использовать

    14 Расположение отверстий 2-7-14 на равном расстоянии друг от друга

    36 Отверстия 2-3-4-9-12-18-36 расположены равномерно

    48 Отверстия 2-3-4-6-8-12-16-24-48 расположены равномерно

    60 Отверстий шаблон делает 2-3-4-5-6-10-12-15-20-30-60 равномерно распределенными

    Пропустите отверстия, чтобы получить еще больше комбинации

    Диск изготовлен из алюминия и прецизионно вырезан на станке с ЧПУ.

    Адаптеры шпинделя для любого размера шпинделя

    Стандарт M33

    Стандарт 1 x 8

    Стандарт 1 1/2 x 6

    Стандарт 1 ¼ x 8

    Стандарт ¾ x 16

    Другие размеры могут поставляться без дополнительной оплаты



    < Новое текстовое поле >>

    Ободок тарелки украшен новой шарнирной насадкой, под основание приспособления







    Базовая петля

     Насадку можно использовать для украшения краев тарелок, коробок Крышки и многие другие токарные изделия.

    Видеоролик о настройке приспособления и изготовлении сферы

    https://www.youtube.com/watch?v=fmzD8wI8RIA






    Обновленный шаблон с новой системой зажима с 2 винтами и ходовым винтом 8 мм

    Регулируемый стопор пиноли для повторения размеров сфер

    Шаблон для сфер для Record Maxi 1 теперь доступен со склада

    Шпиндель Maxi 1 смещен на 46 мм

    использоваться на стандартных машинах.

     Новое приспособление для сфер

    Приспособление для токарного станка Startos Twister.

    Токарный станок, предоставленный Hope Woodturning



    https://www.youtube.com/watch?v=fmzD8wI8RIA
    Это видео о настройке и использовании Sphere Jig

    Кондуктор для флютинга, установленный на простом поворотном основании для производства внутренних и внешние кривые.

    Набор чертежей для базы будет доступен скоро.

    Новый Вращающаяся чашка патрона Arbor

    Изготовьте собственные патроны или центры с вращающимися чашками в соответствии с выполняемой вами работой. делает.

    Может использоваться для поддержки тонких наконечников, крышек коробок и т.д.

    Оправка поставляется с 6 уплотнительными кольцами (32 мм, 26 мм и 16 мм) и уплотнительным кольцом длиной 4 мм. шнур.

    Чашечные патроны могут быть изготовлены из дерева или пластмассы и обработаны по форме и размер вам нужен.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
