Копировально фрезерный станок по металлу

Главная / ЧПУ станок / Фрезерный станок / Копировально фрезерный станок по металлу

Копировально фрезерный станок по металлу применяются для изготовления деталей сложной формы, таких, например, как вырубные и гибочные штампы, металлические модели отливок, кокили, пресс-формы, лопасти гребных винтов и турбинных лопаток. Эти станки выпускают на базе фрезерных станков общего назначения и в качестве специальных моделей, предназначенных для обработки заготовок деталей определенных типов; станки могут иметь один или несколько (два-три) горизонтальных или вертикальных шпинделей. На многошпиндельных копировально фрезерных станках можно обрабатывать несколько одинаковых или «зеркально отраженных» деталей. Для расширения технологических возможностей изготовляют также станки, которые могут работать не только, как копировальные, но и как станки с программным управлением (рис. 1).

Тяжелые копировально фрезерные станки по металлу оснащают иногда видеоаппаратурой для наблюдения за процессом обработки и управления ими с удобного для оператора места.

В системах управления современных копировально фрезерных станков ЧПУ находят применение механические, электромеханические и гидравлические следящие системы в различных комбинациях. Механические следящие системы используют в небольших копировально-фрезерных станках для гравировальных работ или для фрезерования по копирам сложных поверхностей мелких деталей, точность обработки которых ограничивается пределами отклонений 0,1-0,2 мм.

Рис. 1. Двухшпиндельный вертикальный копировально фрезерный станок ДФ-263 с узлом программного управления

Копировально фрезерный станок с пантографом

На рис. 2 показан копировально фрезерный станок с пантографом для объемного копирования. На станине 9 закреплена стойка 3 с осью поворота 4 пантографа 6. Шпиндель 2 фрезерной головки и копировальный шпиндель 7, несущий щуп, вращаются в расточках пантографа и связаны рычагом 5. Рычаг 5 соединен с осью поворота 4 пантографа так, что может поворачиваться вокруг горизонтальной и вертикальной осей и свободно перемещаться в продольном направлении.

Тем самым он координирует вертикальные перемещения фрезерного шпинделя 2 в зависимости от вертикальных перемещений щупа.

Рис. 2. Копировально фрезерный станок по металлу с пантографом для объемного копирования

Рабочий вручную перемещает щуп по копиру, закрепленному на столе 8; при этом фреза воспроизводит в уменьшенном (от 1:1,5 до 1:10) масштабе движения щупа и обрабатывает заготовку, закрепленную на столе 1. Изменение масштаба копирования достигается перемещением ползушек 10 и 11 по плечам пантографа. Рабочий стол 1 и стол 8 копира имеют установочные перемещения в горизонтальном и вертикальном направлениях. Шпиндель станка получает вращение от электродвигателя (N = 0,4 кВт, n = 1480 об/мин) через две ступенчатые ременные передачи, обеспечивающие шесть ступеней скорости шпинделя в диапазоне 1750 — 9600 об/ мин.

В копировально фрезерных станках по металлу с механическими следящими системами должен быть обеспечен надежный контакт щупа с копиром; зазоры и упругие деформации в системе, варьирование силы резания и изменение сечения стружки при обработке могут вызвать нарушение контакта или вибрацию и появление ряби на обрабатываемой поверхности.

В копировально фрезерных станках по металлу с электрической или гидравлической следящей системой сила резания не влияет на силу контакта щупа с копиром. Это позволяет уменьшить силу давления на копир до 1-6 н. Имеются и бесконтактные электронные следящие системы, которые позволяют фрезеровать профиль непосредственно по чертежу или по копирам и моделям, выполненным из самых мягких материалов.

Кинематическая схема копировально фрезерного станка

На рис. 3 показана кинематическая схема электрокопировального фрезерного полуавтомата 6441 Б. По направляющим станины 1 в продольном направлении перемещается стол 2. Скорость продольного перемещения стола при помощи электродвигателя Dnp постоянного тока (N = 0,37 кВт, n = 85 ÷ 1085 об/мин) может меняться бесступенчато в пределах

Vпр = (85…1085)*14/56*18/58*18/58*6*2 ≈ 25…315 мм/мин.

На столе установлены стойки 3 и 4. Нижняя стойка 3 предназначена для крепления заготовки, верхняя 4 — для крепления копира.

Рис. 3. Кинематическая схема электрокопировального фрезерного полуавтомата 6441Б.

Концевая фреза 13 имеет 18 ступеней чисел оборотов, от 63 до 3150 в минуту, которые сообщаются ей от двухскоростного электродвигателя D1 через девятиступенчатую коробку скоростей, смонтированную в шпиндельной бабке 12. Последняя расположена на траверсе 11, которая может перемещаться вертикально по направляющим стойки 10. Это перемещение сообщается ей от электродвигателя постоянного тока Dв со скоростью

Vв = (85…1085)*14/56*18/58*22/71*6*2 ≈ 25…315 мм/мин

Шпиндельная бабка 12 и жестко скрепленный с ней корпус копировального прибора 6 могут перемещаться, кроме того, по траверсе вдоль оси шпинделя от электродвигателя постоянного тока Dnon со скоростью

Vnon = (85…1085)*14/56*18/58*26/41*6*1 ≈ 25…315 мм/мин

Во время работы копировально фрезерного станка по металлу, когда стол 2 перемещается в продольном направлении, щуп 5, прижимаемый к копиру пружиной, перемещается в соответствии с профилем копира в поперечном направлении и вызывает изменения воздушного зазора между якорем 8 и сердечниками катушек 7 и 9.

При этом изменяются индуктивные токи в этих катушках, а возникающие электрические сигналы после тысячекратного усиления и выпрямления используются для приведения в действие электродвигателя Dnon, который обеспечивает следящее движение шпиндельной бабки в зависимости от перемещений щупа 5.

После того, как щуп пройдет всю длину копира, шпиндельная бабка 12 вместе с фрезой 13 и щупом 5 переместится в вертикальном направлении на ширину снятого слоя металла, и столу станка автоматически сообщится движение в обратном направлении. Эти движения повторяются до тех пор, пока щуп не обойдет всю поверхность копира.

Гидравлическая схема копировально фрезерного станка

На рис. 4 приведена одна из простейших гидравлических схем следящей системы копировально фрезерного станка

. Принцип ее работы заключается в следующем. Во время продольного перемещения стола 1, на котором закреплены заготовка 2 и копир 4, щуп 3 гидравлического копировального устройства совершает вертикальные перемещения в соответствии с профилем копира.

Рис. 4. Принципиальная схема гидравлической следящей системы копировально фрезерного станка по металлу.

При перемещении щупа вниз под действием пружины 6 открываются щели b и d следящего золотника 5. В результате этого масло от насоса Н поступает через щель b золотника в бесштоковую полость рабочего гидроцилиндра. Под давлением масла в этой полости поршень вместе со штоком, шпиндельной бабкой 7 и корпусом следящего золотника 5 опускается вниз, вытесняя масло из штоковой полости гидроцилиндра через щель d в бак. Шпиндельная бабка будет перемещаться вниз до тех пор, пока щели b и d не перекроются корпусом следящего золотника. Клапан К предохраняет насос от перегрузки.

При перемещении щупа Вверх открываются щели α и c исследящего золотника, масло от насоса Н поступает через щель α в штоковую полость рабочего гидроцилиндра, а из бесштоковой полости масло вытесняется через щель с в бак. Поршень вместе со шпиндельной бабкой и корпусом следящего золотника перемещается вверх до тех пор, пока щели α и c вновь не перекроются корпусом золотника.

Таким образом силовой цилиндр, жестко связанный со шпиндельной бабкой, следит за перемещениями щупа следящего золотника. Точность слежения копировально фрезерного станка по металлу может быть очень высокой, порядка 0,01-0,02 мм.

Статьи по станкам ЧПУ

Более 1000 статей о станках и инструментах, методах обработки металлов на станках с ЧПУ.

Предыдущая статья

Следующая статья

Копировально-фрезерные станки б у в России

1. Главная
2. Продажа
3. Столярное оборудование
4. Копировально-фрезерный станок б у

---

Вы можете очень быстро сравнить цены копировально-фрезерного станка б у и подобрать оптимальные варианты из более чем 80561 предложений

Реклама Копировально-фрезерный станок MX 506 Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых… Подробное описание и цена >>> Реклама Копировально-фрезерный станок G 80 i С верхним расположением шпинделя, стол 750х600мм, глубина 800мм, n=9000;18000об/мин и наклоняемой головкой 45 град., автоматическая подача шаблона, Италия Подробное описание и цена >>> Реклама Копировально-фрезерный станок MFX9512-4A Предназначен для изготовления из древесины различных пород одновременно 4-х изделий сложной конфигурации (фигурные подлокотники, ножки кресел, ручки ударных инструментов, топорища и т. п.)…. Подробное описание и цена >>>

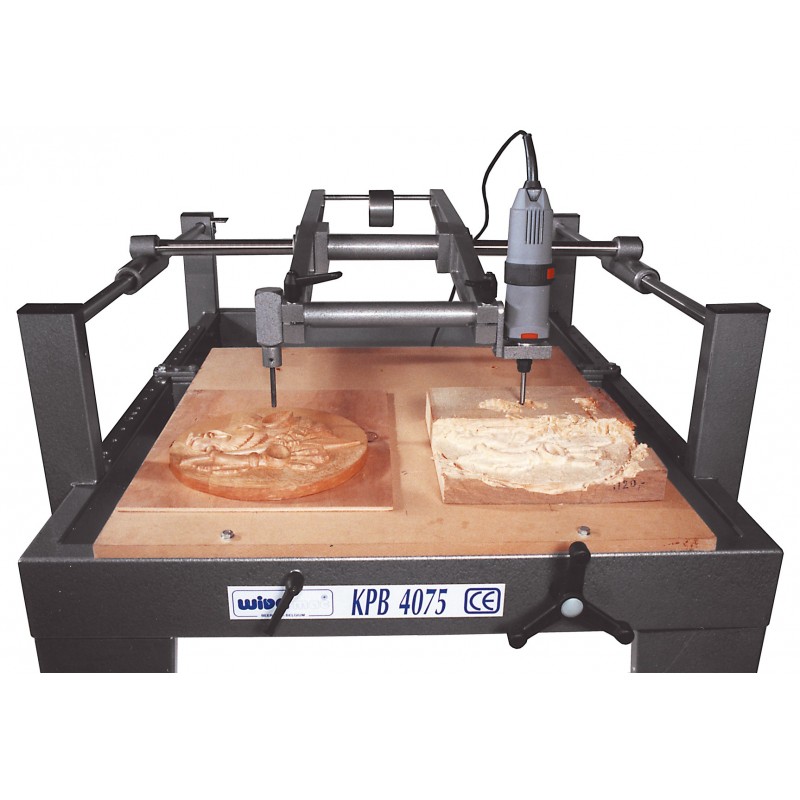

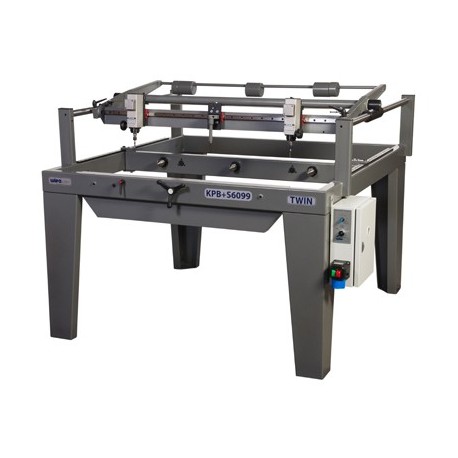

Пантограф (копировально – фрезерный станок)

Состояние: Новый

В наличии

Пантограф (копировально – фрезерный станок). Наша компания предлагает пантограф – станок для резьбы по дереву, который увеличит производительность и конкурентоспособность вашего.

..

04.03.2014 Старый Оскол (Россия)

90 000

Уникальный копировально-фрезерный станок

Состояние: Новый Производитель: Самодельный (Россия)

В наличии

Копировально-фрезерный станок для резьбы по дереву.Продаю уникальный станок копировально-фрезерный 4-х шпиндельный плоско-кругло, а также зеркально вырезной без ЧПУ собственного…

12.08.2016 Майкоп (Адыгея) (Россия)

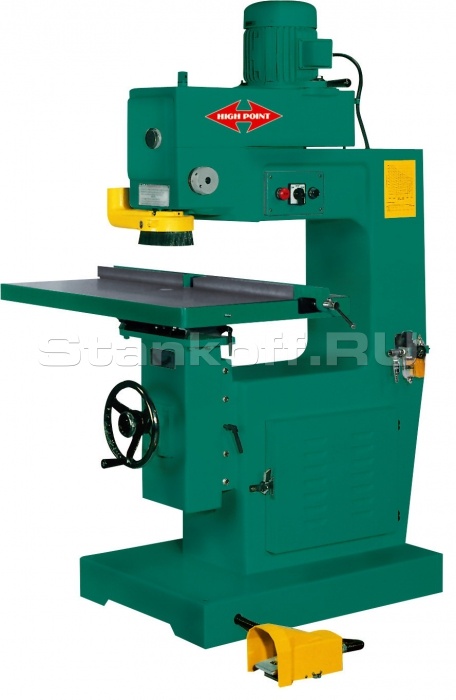

Копировально-фрезерный станок WoodTec MX5068 с верхним расположением шпинделя

Состояние: Новый Производитель: WoodTec (Китай)

В наличии

Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерные детали — это…

22.03.2023 Казань (Россия)

Пресс для изготовления лоджий и балконов из серии С640,копировально-фрезерный станок

Состояние: Новый Производитель: Турция(илмаз)

В наличии

Пресс для изготовления лоджий и балконов из серии С640,копировально-фрезерный станок,компрессор,сборочные столы.Отправлю в любой город.

10.03.2017 Киров (Россия)

130 000

Копировально-фрезерный станок для гнутых фасадов Арматек-КФ-30

Состояние: Новый Производитель: Пресс58 (Россия)

В наличии

Копировально-фрезерный станок с изменяемым радиусом кривизны рабочего стола Арматек-КФ-30 предназначен для обработки гнутых (радиусных) МДФ-фасадов. Он предназначен для создания достаточно сложных…

10.05.2018 Пенза (Россия)

91 000

Копировально-фрезерный станок BAUERLE

Состояние: Новый Производитель: BAUERLE (Германия)

В наличии

Копировально-фрезерный станок BAUERLE  с автоподатчиком в рабочем состоянии.цена -150000. ТОРГ!

24.03.2017 Москва (Россия)

150 000

Копировально-фрезерный станок MLA PL14

Состояние: Б/У Год выпуска: 2007 Производитель: MLA (Италия)

Копировально-фрезерный станок MLA PL14Станок предназначен для зачистки углов рам из ПВХ профиля, сваренных под углом 90°. Технические характеристики • Запуск цикла зачистки с помощью педали • 2. ..

01.11.2017 Егорьевск (Россия)

160 000

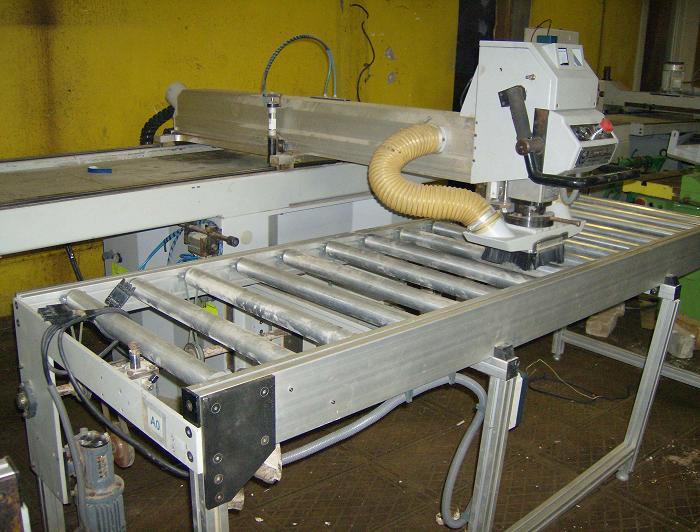

. Копировально фрезерный станок для отверстий по ручку и замок Elumatec GF 171

Состояние: Б/У Год выпуска: 2006 Производитель: Elumatec (Германия)

 Копировально фрезерный станок для отверстий по ручку и замок Elumatec GF 171 в рабочем состоянии.Продаем в связи с закрытием цеха

15.08.2017 Владимир (Россия)

70 000

Копировально-фрезерные станки SILCA для изготовления ключей

Состояние: Новый Производитель: SILCA (Италия)

В наличии

Продам комплект новых станков для изготовления дубликатов ключей итальянского производства SILCA.В комплект входит следующее оборудование:1. Twister II — копировально-фрезерный станок Twister II…

10.04.2018 Красноярск (Россия)

286 000

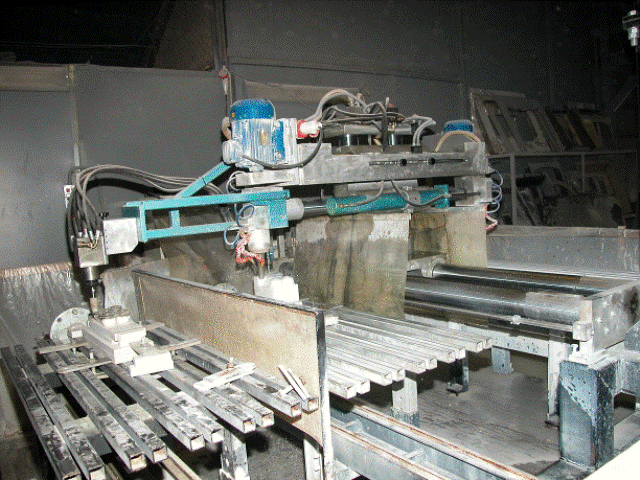

Копировально-фрезерный станок

Состояние: Б/У Год выпуска: 2007 Производитель: FIMTEC (Италия)

Копировально-фрезерный станок Fimtec F-101Станок для сверления отверстий под ручку и фрезерования ниши замка в алюминиевых и ПВХ профилях.ход фрезы по вертикали: 130 мм, по горизонтали: 140…

23.09.2018 Москва (Россия)

160 000

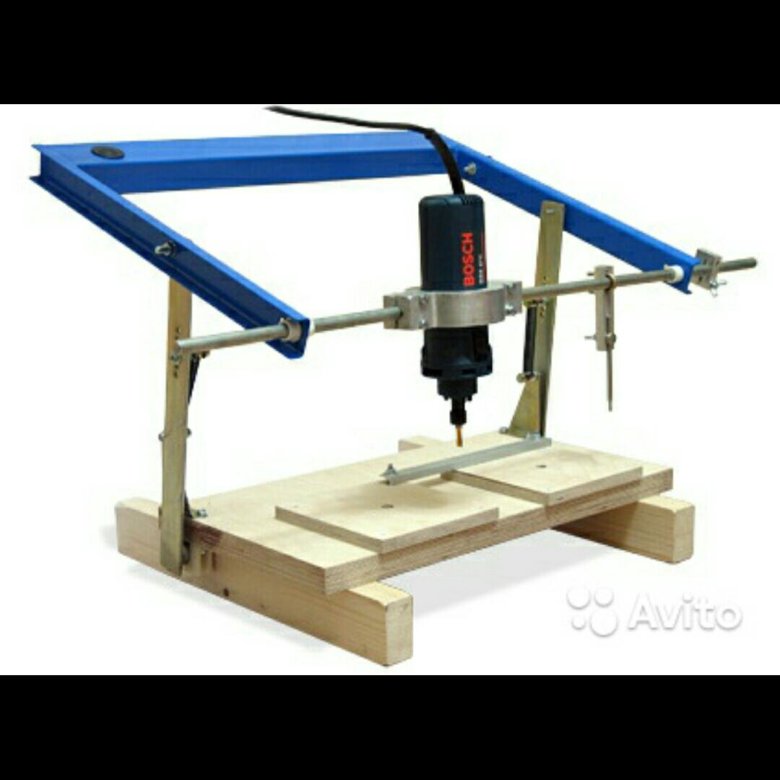

копировально-фрезерный станок Пантограф

Состояние: Новый Производитель: Россия

В наличии

Продам копировально-фрезерный станок Пантограф (дупликатор).Для копирования объемной резьбы по дереву .

25.05.2018 Феодосия (Россия)

17 000

Копировально-фрезерный станок C70/N

Состояние: Новый Производитель: CMS Industries (Италия)

Назначение Копировально-фрезерный предназначен для профилирования мебельных заготовок одновременно с двух сторон с использованием шаблонов. Конструктивные особенности Копировально-фрезерный имеет…

22.03.2023 Казань (Россия)

Копировально-фрезерный станок с ЧПУ CP HSC

Состояние: Новый Производитель: CMS Industries (Италия)

Назначение Копировально-фрезерный станок спроектирован для высокоскоростной обработки мебельных заготовок с высочайшей точностью и качеством обработки поверхностей, неизменным в течение времени….

22. 03.2023 Казань (Россия)

копировально-фрезерный станок MECAL FR 801

Состояние: Б/У Год выпуска: 2000 Производитель: MECAL (Италия)

Одношпиндельный копировально-фрезерный станок MECAL FR 801 — 50 000рубE-mail:[email protected]

26.06.2018 Владимир (Россия)

40 000

копировально-фрезерный станок

Состояние: Б/У Год выпуска: 2016 Производитель: Китай (Китай)

Копировально-фрезерный станок мод. NFX 9512-4A — 3шт. год выпуска 2015г; 2016г; 2012г

20.04.2020 Новосибирск (Россия)

250 000

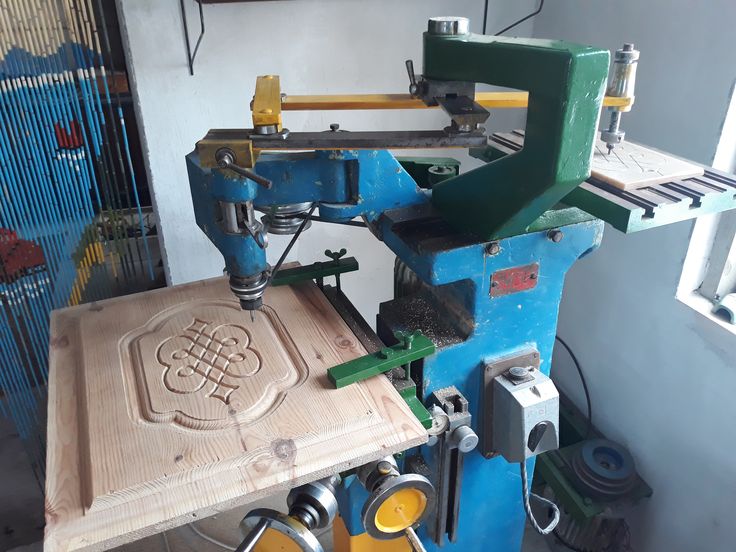

Гравировальный копировально-фрезерный станок 6л463
