Копалка картофеля для мотоблока: описание

Владельцы земельных участков не понаслышке знают, что обработка почвы руками – тяжёлое и монотонное занятие. Вскопать грядки, посадить семена или рассаду, а после собрать урожай – тяжелый физический труд, отнимающий много времени. А собрать урожай картошки – дело не одного дня. Сегодня существует множество различных приспособлений для автоматизации обработки земли.

Применение мотоблока

Первые одноосные конструкции на двух колёсах для ручной вспашки земли появились в Европе более 100 лет назад. Широкое распространение разновидности мини трактора получили в послевоенные годы. Сегодня мало какое хозяйство обходится без лёгкого и простого в управлении механического помощника. Мотоблок помогает выполнять множество операций. Это вспашка земли, рыхление и боронование верхних почвенных слоёв, окучивание и удобрение грядок, сбор урожая.

Для каждой операции к мотоблоку присоединяется соответствующая насадка, которую можно приобрести в магазине или сделать самостоятельно. Так как сбор урожая картошки — самый трудоёмкий и физически тяжёлый процесс, большой популярностью пользуются копалки картофеля для мотоблока. Среди используемых приспособлений встречаются картофелекопалки как фабричного производства, так и самодельные.

Использование копалок картофеля для мотоблока

По строению все модели похожи между собой, отличаются конструкции лишь крепёжной системой к мотоблоку и названиями от производителей. Принцип работы копалки картофеля для мотоблока заключается в том, что, погружаясь в почву, копалка поднимает картофельные клубни и выкладывает их поверх грунта. После чего урожай без особых усилий собирается с поверхности.Чтобы не повредить картофелины, копалки прицепляются к мотоблоку сзади. Малогабаритные, лёгкие и простые в управлении картофелекопалки используются на небольших дачных участках и в фермерских хозяйствах, где применение тракторов неудобно или нецелесообразно.

Производители некоторых моделей мотоблоков производят универсальные крепления копалок картофеля. Для мотоблоков «Нева», «Салют», МТЗ, «Фаворит» и некоторых других подходят одинаковые приспособления. Все выпускаемые сегодня модели картофелекопалок разделяются на три группы: простые стрельчатые, вибрационные и транспортерные.

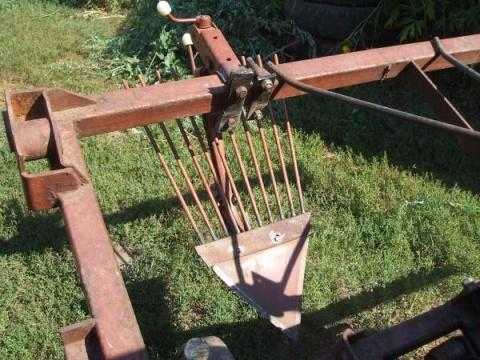

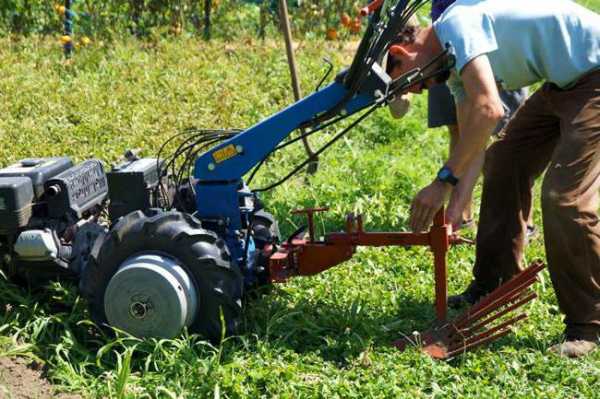

Стрельчатые картофелекопалки

Стрельчатые или стационарные навесные приспособления крепятся неподвижно на мотоблоке и по виду напоминают простую штыковую лопату с металлической гребёнкой из 5-8 прутьев вместо черенка. Острая рабочая часть копалки направляется по ходу движения мотоблока и под углом к поверхности почвы.

Сердцевидная «лопатка» погружается на глубину 5-7 см ниже посадки картофеля, и мотоблок запускается. Клубни выталкиваются из земли, земля просыпается через гребёнку, а картошка оказывается на поверхности. Размер стрелы у разных моделей отличается. В зависимости от типа почвы, лёгкой или тяжёлой, выбирается широкая стрела или короткая и узкая.

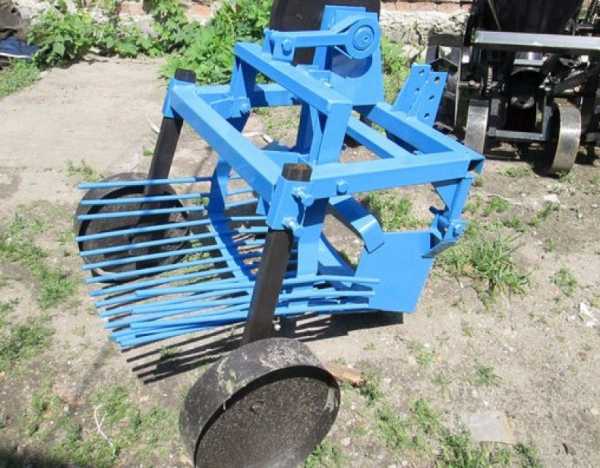

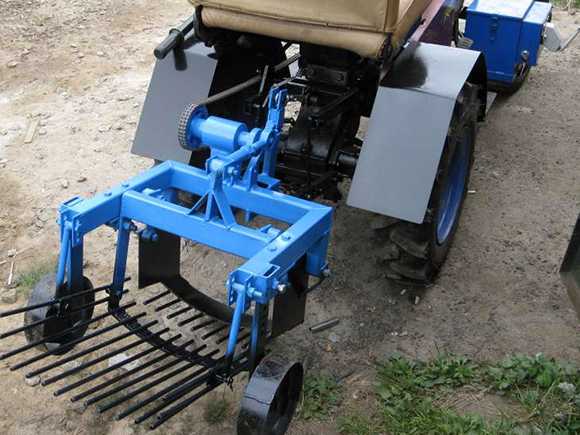

Картофелекопалки грохотного вида

Вибрационные прицепы имеют более сложную конструкцию из жёсткой рамы с дном из металлических прутьев и наклонного поперечного лемеха на собственной колёсной паре. Широкий сквозной ковш в передней части копалки захватывает слой почвы с картошкой. В процессе движения клубни продвигаются на решётку, земля стряхивается и чистые картофелины рассыпаются позади «грохота». Более сложные приспособления имеют передаточную сцепку с двигателем мотоблока, приводящую в движение колесо с маховиком. Рычаги маховика, соединённые с прутьями решётки, периодически встряхивают «грохот», очищая от налипшей земли картофельные клубни.

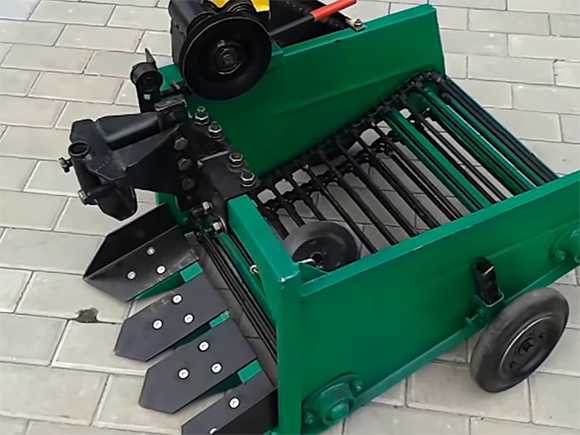

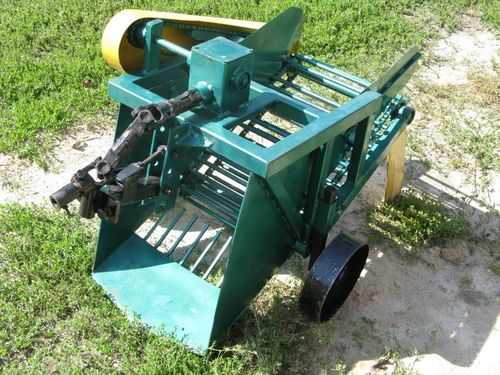

Конвейерные копалки

Сегодня появились для мотоблоков транспортерные копалки картофеля. Традиционно более сложные и тяжёлые конвейерные подвески, захватывающие 2 картофельных ряда, используются с мини-тракторами. Для мотоблоков копалки картофеля производятся однорядные. Конструкции, схожие по строению с вибрационными моделями, продвигают клубни к задней части по транспортерной решётке, закреплённой цепями между двумя вращающимися валами. Дополнительно для очистки картофеля от налипшей земли конвейер может быть оборудован гибкими, например резиновыми, фартуками или очистным барабаном из арматурных прутков.

Копалка картофеля для мотоблока под вал отбора мощности

Механизм, передающий часть энергии двигателя мотоблока маховику вибрационной или транспортерной копалки, называется валом отбора мощности. Благодаря этой детали компактные и лёгкие мотоблоки способны выполнять работы дорогостоящих и неповоротливых тракторов, существенно облегчая трудоёмкий процесс обработки земли. Современный рынок предлагает более 600 моделей от отечественных и иностранных производителей.

Выносливые и многофункциональные мотоблоки разделяются на 3 группы:

  1. Лёгкие предназначены для обработки мягкой почвы на участке до 30 соток.
  2. Средние справятся с работой на площади до 1 гектара.
  3. Тяжёлые, оснащённые мощным двигателем и коробкой передач, обработают жёсткую почву на участке до 4 гектар.

Валом отбора мощности комплектуются средние и тяжёлые модели. Учитывая особенности процесса сбора урожая, ВОМ обычно устанавливается в передней части копалки картофеля. Для мотоблоков «Кипор» китайского производства характерно высокое качество и долгий срок эксплуатации, а также наличие широкого спектра навесного оборудования.

Благодаря маневренности и небольшому весу мотоблоки с ВОМ легки в управлении, экономично расходуют топливо, малошумные и не требуют каких-то особых навыков управления.

Самостоятельное изготовление стрельчатой картофелекопалки

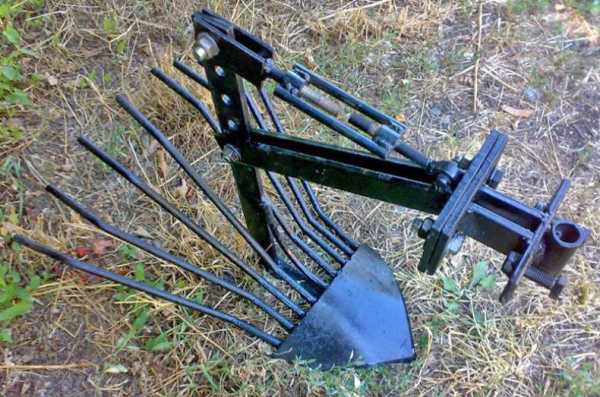

Смастерить элементарную картофельную копалку можно, имея навыки работы с металлом, из ненужных частей старого культиватора, металлического уголка, обрезанных вил и других деталей. Конструкция простой стрельчатой копалки состоит из нескольких элементов:

  • Сошка – подойдёт от культиватора или можно сделать из куска круглой трубы.
  • Планка – металлический уголок 5 см на 5 см.
  • Наконечник – укороченная штыковая лопата или лапа от культиватора.
  • Зубья – обрезанные вилы или прутки арматуры.

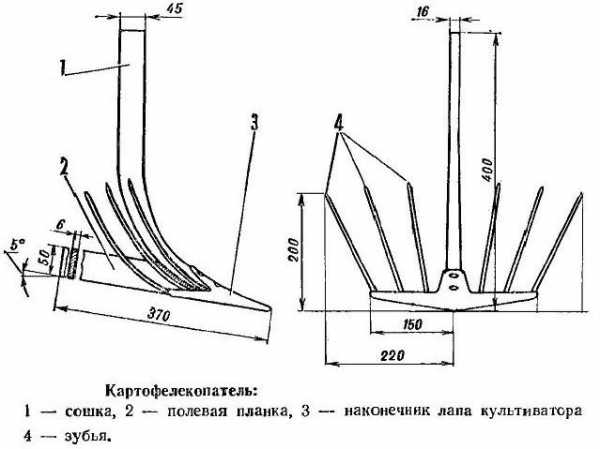

Детали, сваренные по схеме в единый агрегат, образуют самую простую картофелекопалку.

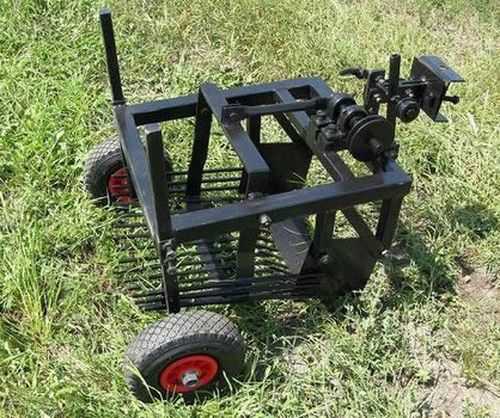

Как самостоятельно сделать грохот

Сделать своими руками копалку картофеля для мотоблока вибрационного типа немного сложнее. Схему можно расчертить самостоятельно с учётом собственных размеров.

Опытным путём рассчитано, что удобная ширина конструкции — 35-40 см, длина — 60-70 см. Высота принципиального значения не имеет, к тому же зависит от размера колёсной пары, на которую встанет картофелекопалка. Для любого типа почвы рекомендуются широкие колёса с глубоким тракторным протектором. Процесс сборки проходит в несколько этапов:

  1. Изготовление рамы. По выбранному размеру из металлических уголков, швеллера, квадратной или круглой трубы сваривается рама квадратной или прямоугольной формы.
  2. Перемычка делается из того же материала, что и рама.
  3. Стойки (рекомендуется 3 пары) привариваются вертикально вниз и должны иметь разную длину: первая — длинная (например 50 см), средняя — на 10 см короче, и последняя — короче первой на 20 см. Первая стойка соединяется швеллером или уголком с рамой таким образом, чтобы получился треугольник. Нижние концы стоек соединяются между собой перекладинами (арматурой, уголком, швеллером).
  4. Лемех, сделанный из старого плуга, двух острых металлических пластин или полосы листового металла, приваривается к треугольникам.
  5. Прутки арматуры крепятся сваркой только со стороны лемеха с промежутком в 3-4 см. Чтобы картофелины не вываливались в разные стороны, боковины можно закрыть листовым металлом или прутьями арматуры.
  6. Колёса крепятся к средней стойке на болты или сваркой.

Самодельная картофелекопалка получается прочной, недорогой и долговечной.

fb.ru

Копалка картофеля для мотоблока. Как правильно использовать

Мотоблоки сегодня не являются редкостью, они широко используются населением в приусадебном хозяйстве, облегчая обработку почвы и выполняя много других работ с помощью различного навесного оборудования. Копалка картофеля для мотоблока входит в их число.

Содержание:

Основные операции, выполняемые мотоблоком

  • Вспашка почвы под картофель

С помощью соответствующей насадки — плуга, при вспашке нарушается верхний плотный слой грунта, затрудняющий доступ влаги и кислорода к корням растений. Мотоблок делает операцию минимально трудоемкой. Существуют некоторые рекомендации для вспашки земли мотоблоком.

Во-первых, нужно тщательно подходить к выбору плуга и грузоприцепа. Так, грузоприцеп должен быть тяжелым, именно это и облегчит процесс вспашки земли: мотоблок будет меньше буксовать. Если вес недостаточный, можно на мотоблок повесить дополнительный груз.

После того, как Вы настроили машину, можно приступать непосредственно к вспашке. Для этого плуг устанавливается по ширине и глубине ряда, а также определяется угол плуга.

Специальная насадка позволит выполнить боронование (разрыхление верхнего слоя почвы) для поступления достаточного количества воздуха и воды картофельным клубням, чтобы они могли дружно дать всходы.

Под верхним слоем земли в данном случае понимается земля на глубине 10-15 см. Чтобы эти параметры были максимально точно соблюдены, необходимо мотоблок поставить на подставку соответствующей высоты и отрегулировать плуг (его край должен доставать до земли с подставки). И только после этого плуг помещается в землю в начале будущей грядки.

Очень важно сделать грядки ровными. Для этого можно вдоль первой борозды натянуть веревку и ориентироваться на нее. Эта маленькая хитрость обеспечит длинные, красивые борозды, идеальные для выращивания картофеля.

  • Высаживание картофеля

Для этого используют навесную картофелесажалку или картофелесажалку-прицеп. Для получения хорошего урожая следует соблюдать частоту посадки. Самое удачное соотношение – 20 клубней на полметра. При этом каждое растение получит необходимое количество солнца и, в то же время, посадочная территория будет использована полностью.

Здесь тоже есть небольшая хитрость: если на все те же полметра посадить 5-10 кустов бобовых, то картофель будет надежно защищен от подземных насекомых. Не садите больше! Растения семейства бобовых выделяют вещества, которые при высокой концентрации будут препятствовать росту картофеля.

  • Окучивание (обработка междурядий)

При соблюдении прошлых рекомендаций Вы получите ровные промежутки между рядами. Это позволяет производить окучивание мотоблоком. Для этого Вам понадобятся два рыхлителя и один окучник. Они устанавливаются на мотоблок – и все, остается только пройтись с мотоблоком по рядам. С помощью окучника земля будет падать на кусты, что и приведет к желаемому эффекту.

Этот процесс позволяет влаге достаточно долго задерживаться после полива, одновременно избавляя от сорняков и защищая от первых заморозков.

  • Внесение удобрений

Специальная насадка, с помощью которой при окучивании вносятся удобрения, позволяет сочетать это с посадкой картофеля или с окучиванием. Удобрение просто засыпается или заливается в специальный резервуар. Таким образом, все усилия сводятся к минимуму и Вы экономите свое время.

  • Уборка картофеля

С помощью косилки мотоблока картофельную ботву скашивают, сгребают и убирают с участка. Российские умельцы нашли выход, сделав специальное приспособление. Это копалка картофеля для мотоблока в виде «полочки» из металлических прутьев, которую укрепляют над одноплечевым плугом. При движении мотоблока комки земли проваливаются между этими прутьями, а клубни картофеля, продвигаясь дальше, падают сверху на грунт.

Для использования навесного приспособления на мотоблоке картофель высаживают прямолинейными рядами с одинаковым междурядным расстоянием и на одинаковой глубине заделки клубней.

Таким образом, мотоблок – прекрасный инструмент для посадки, обработки и выкапывания картофеля. Специальные приспособления позволяют практически исключить ручной труд и, в то же время, получить крупный и качественный урожай. Приятного использования!


ogorodsadovod.com

Картофелекопалка для мотоблока, чертежи, изготовление своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

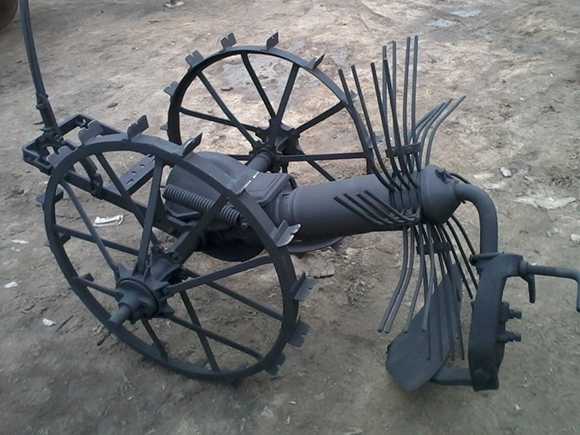

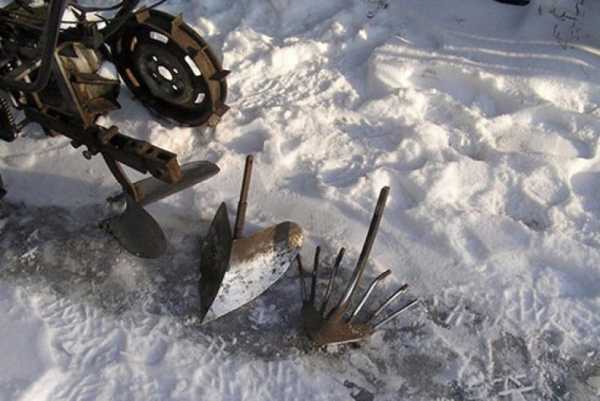

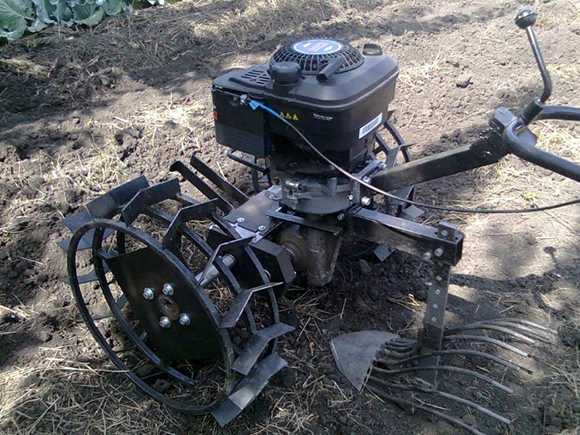

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

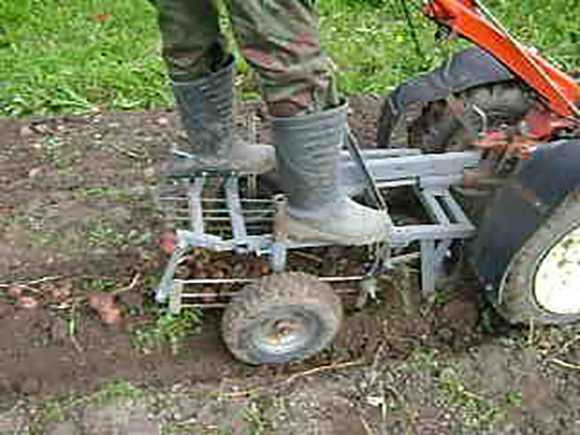

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

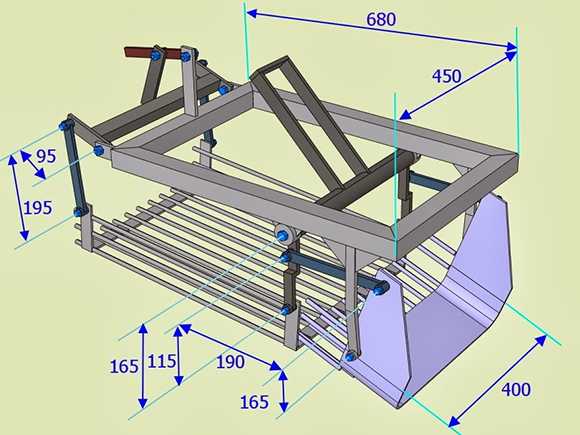

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

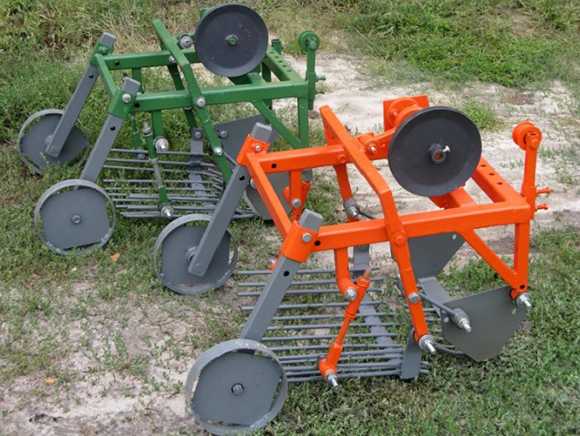

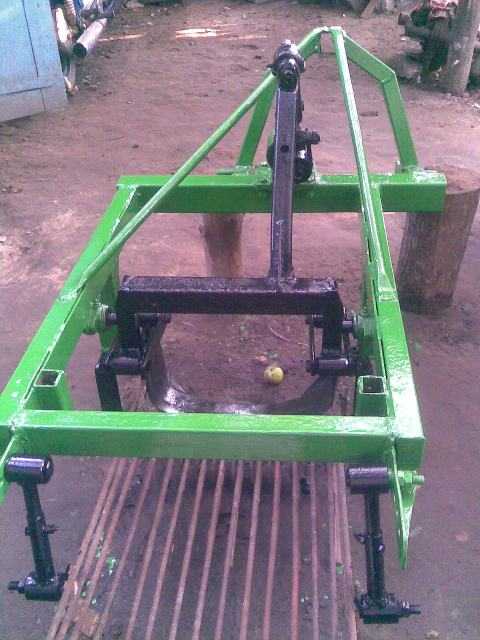

 Картофелекопалки с грохотом

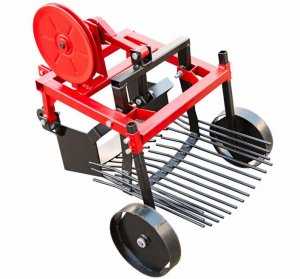

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

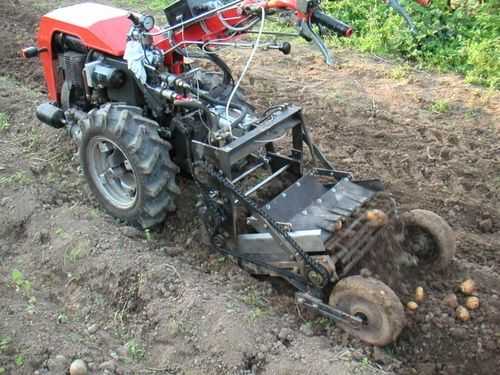

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

 Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

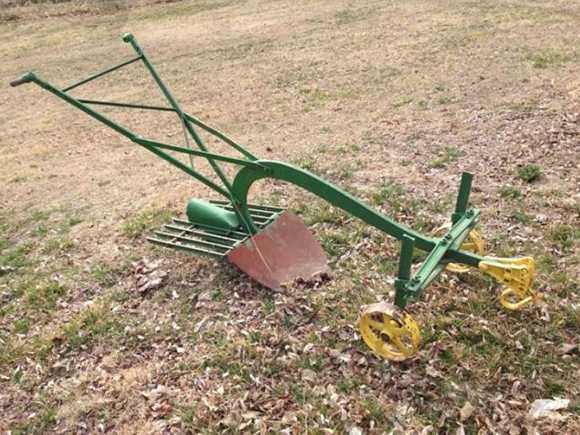

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Как сделать картофелекопалку своими руками (универсальная, вибрационная)

Наверное, каждый владелец большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и свести время обработки почвы к минимуму, поэтому огородники и стремятся обзавестись мотоблоком и различным оборудованием к нему. Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то имеет смысл задуматься о необходимости картофелекопалки для механического сбора урожая. Сейчас ко всем видам мотоблоков можно купить различные конструкции и усовершенствованное оборудование, а можно приложить немного усилий и сделать копалку для мотоблока своими руками. В этой статье мы ознакомим вас с разновидностями этого приспособления и расскажем, как самому сделать картофелекопалку.

ПоказатьСкрыть

Картофелекопалка своими руками – особенности конструкции

Бытовые картофелекопалки бывают двух видов: простая и вибрационная. Принцип работы картофелекопалок всех видов один – рало, лемех или зубцы погружаются в почву и извлекают на ее поверхность клубни картофеля. Таким образом, огороднику не нужно будет выкапывать вручную картофель из каждой лунки – огородный агрегат сделает это за него. Оба вида копалок можно сделать самостоятельно из подручных средств или купить некоторые комплектующие, стоимость которых невелика, и сэкономить свой бюджет.

Простая копалка представляет собой навесное оборудование в виде заостренного изогнутого железного листа, к которому веерообразно приварены прутья. Этот мини-лемех подрезает почву и поднимает клубни по расширяющемуся вееру прутьев, одновременно отсеивая лишнюю землю. Простая копалка, которая крепится к мотоблоку, механизирует сбор урожая картофеля. Вибрационная копалка представляет собой транспортерную картофелекопалку для использования при работе с мотоблоком. Комплектуется отсевной решеткой и колесами. Механизм сбора урожая с такой копалкой прост: ралом разрезается грунт, который поступает вместе с клубнями картофеля на решетку, где происходит отсеивание корнеплодов от комьев земли с последующим скатыванием по отсеивающей решетке на поверхность почвы.

Важно! Картофелекопалку имеет смысл делать своими руками для возделывания участков с почвами легкой и средней тяжести.

Как сделать картофелекопалку своими руками: выбираем материал и инструмент

Для того чтобы изготовить обычную самодельную картофелекопалку для мотоблока, потребуются такие материалы:

  • рама из сваренных между собой уголков, размер которых 40 на 40 мм;
  • отрезки трубы или швеллера длиной 1,3 м;
  • арматура диаметром 10 мм;
  • лист металла толщиной 7 мм и более для бортов ограждения и лемеха;
  • отрезки труб квадратного сечения или швеллеров для металлических стоек – 8-10 штук;
  • вращательный металлический барабан и цепь для передачи вращения;
  • колеса, болты и метизы.

Знаете ли вы? Вибрационная картофелекопалка для мотоблока обеспечивает уборку до 95% всего урожая картофеля, а простая веерная – до 85%.

Оборудование и инструменты, необходимые для создания картофелекопалки своими руками:
  • сварочный аппарат;
  • дрель и сверла;
  • ножницы для металла;
  • молоток, гаечные ключи;
  • болгарка.

Особенности изготовления простой картофелекопалки

Простая картофелекопалка представляет собой усовершенствованную лопату выгнутой формы, которая погружается в землю ниже уровня залегания картофельных клубней и выталкивает их на поверхность. Правильно высчитав ширину копалки и угол наклона режущего инструмента, можно во время сбора урожая разрыхлить землю, которая не будет нуждаться в перекопке. Изготовление простой картофелекопалки элементарно – три листа железа свариваются между собой и специальным креплением присоединяются к мотоблоку. Простота конструкции и малое число составляющих деталей позволяют ее изготовить начинающему механизатору сельскохозяйственного труда, который умеет работать со сварочным аппаратом.

Как сделать окучник

Наиболее простым окучником является листерный тип, который представляет собой два пикообразно сваренных крыла из листового железа толщиной не менее 2-3 мм. Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, острие которых пронзает и разрыхляет землю, поэтому каждый огородник, планирующий сделать простую картофелекопалку своими руками, должен предварительно сделать чертежи приспособления с учетом приемлемой для него ширины междурядий, которая обычно им выдерживается при посадке картофеля. Как правило, это примерно 60 см, а промышленные окучники имеют ширину всего 30 см.

Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого от 30 до 60 см, а высота – примерно 30 см. Этот элемент окучника сгибается по высоте треугольника, тем самым получится острие, пронзающее землю, к нему привариваются небольшие прямоугольники в виде крыльев, размах которых и будет равняться ширине междурядий. К основному треугольнику привариваются веерообразно 7-10 прутьев длиной примерно 30 см. Для лучшей жесткости острие треугольника усиливается железной планкой толщиной не менее 3 мм.

Важно! Жесткая стойка-крепление не даст перегрузить двигатель мотоблока во время работы.

Крепление картофелекопалки

Для крепления картофелекопалки к мотоблоку понадобится металлический прямоугольник 50*520 мм, толщина металла которого не менее 10 мм. На нем просверливаются отверстия для регулирования глубины погружения острия копалки в грунт во избежание разрезания клубней. Имеет смысл усилить жесткость острия и крыльев, соединив края крыльев железной пластиной, к которому приварится стойка конструкции, несущая на себе всю нагрузку земельных работ при сборке урожая картофеля, по возможности эту металлическую деталь предварительно можно закалить.

Как сделать картофелекопалку грохотного типа своими руками

Изготовление копалки картофельной грохотного типа своими руками немного сложнее, но весьма реально в исполнении. Для начала нужно сделать отдельные составляющие этого полезного агрегата, соединить их между собой, проверить работу механизма, и картофелекопалка для мотоблока вибрационная, сделанная своими руками, готова к сбору картофеля. Изучим все этапы изготовления копалки для картофеля для мотоблока. Перед изготовлением этого механизма рекомендуется сделать схематичный чертеж картофелекопалки для мотоблока с указанием размеров деталей для наглядности при отмеривании материала и дальнейших сварочных работ.

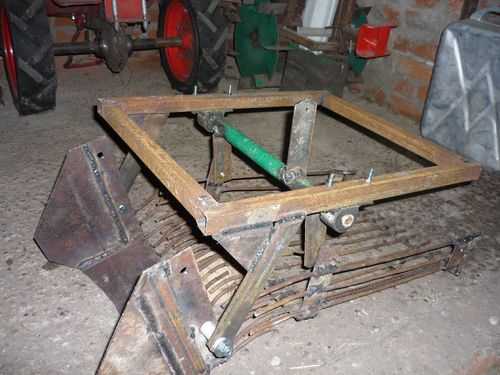

Изготовление рамы

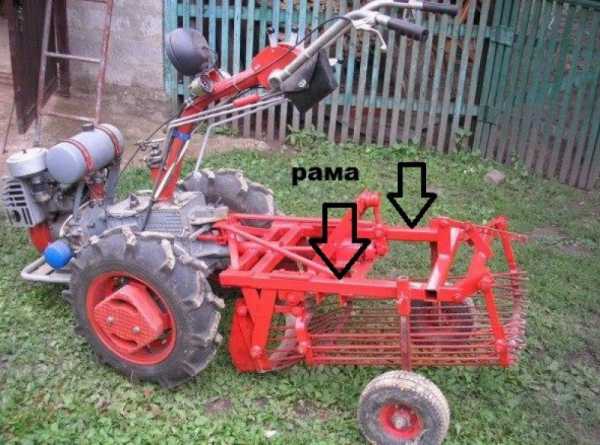

Для начала рекомендуется сделать раму грохотной копалки. Для этого следует сварить из трубы квадратного сечения 40*40 мм (или уголков) прямоугольник размером 120*80 см, который нужно хорошо отшлифовать болгаркой. Затем приваривают на четверти длины этого прямоугольника рамы отрезок квадратной трубы 40*40 мм для перемычки и дальнейшей установки тяг. В другой части рамы делаем крепление для колесной оси, для этого с наружной стороны по углам нужно вертикально расположить и приварить два отрезка длиной 15 см трубы диаметром 30 мм, и дрелью высверливаем в каждой трубе по отверстию диаметром в 10 мм. Затем следует установить несколько вертикальных стоек – для этого от вмонтированных перемычек нужно отступить на 5 см с обеих сторон и приварить по квадрату размерами 3*3 см и длиной в 50 см, затем отступить еще на 20 см и приварить 40-сантиметровые стойки, после чего отступить на 40 см и приварить 30-сантиметровые стойки, в результате получится своеобразная лесенка. Теперь нужно соединить стойки металлической полосой, толщина которой 0,4 мм, под углом в 45 градусов, в итоге получится треугольная конструкция.

Знаете ли вы? Первая картофелекопалка с применением конной тяги была создана русским кузнецом в 1847 году.

Как сделать скатную доску и рало

Следующий этап изготовления картофеля копалки своими руками – это сварка рабочей части нашего устройства – рала и скатной доски. Рало необходимо для выкапывания клубней картофеля из почвы с последующей их подачей на скатную площадку из железных прутьев. Для конструкции рала необходимы два металлических листа размером 400*400 мм толщиной в 0,3 мм, в каждом из которых нужно сделать отверстие для болта, а также просверлить отверстие в стойках, отступив от края вверх 5 см, и прочно прикрутить эти металлические пластины к раме болтами. Затем металлическую пластину размером 30*70 см сгибают конусообразно в центральной части при помощи ударов молотка и приваривают к боковым листам встык – получилось рало, край которого нужно заточить для лучшего проникновения в землю. Скатная доска сваривается из 8-10 металлических прутьев или отрезков арматуры длиной примерно 1,2 м, один конец которых приварен внизу к ралу, а второй – выходит за границы копалки и движется довольно свободно. Прутья привариваются параллельно на расстоянии около 40 мм. Для усиления конструкции в конце рамы по обе ее стороны можно приварить швеллер длиной около 30 см – это будут стояки, к которым приваривают планку. К ней затем будут приварены прутья на расстоянии двух третей своей длины для крепости скатной доски. Свободные края прутьев в процессе сбора урожая будут вибрировать и оббивать налипшую на корнеплоды землю. Сбоку от прутьев скатной доски рекомендуется приварить еще и металлические пластины во избежание выпадения клубней картофеля из решетчатой конструкции.

Выбор колес для конструкции

С основными этапами, как сделать картофелекопалку своими руками, мы уже ознакомились, теперь нужно выбрать колеса для конструкции из таких вариантов:

  • металлические – пригодны для использования на твердой почве, своим весом они утяжеляют копалку и улучшают работу рала;
  • резиновые простые – применяются для работы на рыхлой земле, на влажном грунте они не дадут возможности перевозить огородное оборудование;
  • резиновые с тракторным протектором – дадут возможность пользоваться конструкцией при влажной почве без пробуксовок, они громоздкие и тяжелые.
Резиновые колеса с тракторным протектором являются оптимальным вариантом для изготовления картофелекопалки. Колесо оснащается креплением, по форме подобным букве «Г», которое присоединяется к оси, закрепленной на раме копалки. Колесо можно фиксировать «шпилькой» по аналогии с садовой тачкой.

Важно! Более широкие колеса облегчат передвижение картофелекопалки по огородным грядкам.

Изготовление крепления

И вот мы на завершающем этапе изготовления картофелекопалки своими руками – изготовление крепления и окончательная сборка механизма. Блок редуктора при помощи подшипников крепится к оси, собирается транспортный механизм из колес, роликовых цепей, металлических дисков. Ось как соединительный мост следует прикрепить звездочками, к ней приваривают диски, к которым прикрепляются колеса. Цепь будет передавать энергию и вращать валы, приводя в движение механизм картофелекопалки.

Затем буквой «Г» изготовляют держатель. Длинный конец крепится к лучеобразной детали, соединяющейся с мотоблоком, а короткий – приваривается к острию рала. Для управления углом наклона рала оптимальным вариантом будет соединить луч с картофелекопалкой двумя и более болтами.

В результате всей проведенной работы у вас будет картофелекопалка для мотоблока, весьма простая в эксплуатации, кроме того, она будет частично разборной и транспортабельной благодаря соединению механизма болтами. Такая копалка для картофеля поможет извлечь клубни картофеля из почвы, немного очистит от земли и аккуратно уложит на поверхности борозд. Владельцу приусадебного участка останется лишь собрать урожай и обеспечить ему оптимальные условия для хранения.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Да

Нет

53 раза уже
помогла


agronomu.com

Копалка картофеля для мотоблока Зубр, Нева своими руками

Выполнять какие-либо операции с землей вручную – физически довольно тяжелое мероприятие, которое при этом занимает немало времени. Причем очень часто выполнить подобные действия с применением крупной техники, например, трактора, считается экономически невыгодным делом. Что делать в этом случае, как быть? На этот случай рекомендуется использовать более легкую версию техники, причем в прямом и переносном смысле. К примеру, весьма эффективным в этом плане является мотоблок.

Делаем картофелекопалку

Раньше это устройство называли еще одноосным минитрактором. Ведь состоит механизм из трансмиссии и одной оси, приводимой в движение бензиновым или дизельным двигателем.

Основные операции

Мотоблок позволяет выполнить множество операций, рассмотрим основные.

Самодельная картофелекопалка

Вспашка почвы под картофель

Используя плуг, можно вспахивать почву с минимальными усилиями, если применить его как дополнение к мотоблоку. Чтобы операция совершалась наиболее правильно, следует соблюдать несколько рекомендаций.

  • Следует основательно выбирать грузоприцеп и плуг. Первый иметь большой вес, тогда вспашка будет проходить проще, поскольку устройство будет меньше пробуксовывать. При малом весе можно выйти из положения, повесив на устройство какой-нибудь груз.
  • После настройки устройства можно начинать процедуру. Плуг нужно установить ширине ряда на необходимую глубину.

Боронование

Выполняется разрыхление верхнего слоя почвы (10-15 см). Это необходимо, чтобы обеспечить необходимым объемом воды и количеством воздуха картофель. Перед началом процедуры плуг устанавливается в грунт в начале грядки. Для этого его необходимо предварительно отрегулировать по высоте.

Поскольку ровность грядок – немаловажный аспект, лучше вдоль первого ряда натянуть нить, что даст возможность соблюсти этот параметр.

Посадка картофеля

В этом случае применяется специальный прицеп или навесная картофелесажалка. Чтобы урожай удался, нужно сажать около двадцати клубней на 0,5 метра. Если при этом добавить еще до десяти кустов бобовых, можно удачно защитить клубни от подземных насекомых.

Окучивание

Чтобы выполнять операцию на мотоблоке, нужен один окучник и два рыхлителя. Окучивание дает возможность защитить от первых заморозков, сорняков, а также задержаться влаге после полива.

 Удобрение

Выполняется при окучивании, для чего используется насадка для мотоблока. Нужно лишь залить или насыпать удобрение в резервуар. Насадка чаще всего используется самодельная.

Уборка картофеля

Сначала ботву скашивают. Придуманы самодельные копалки для мотоблоков. При движении агрегата между металлическими прутьями проваливается грунт, а клубни падают на поверхность почвы.

Копалку транспортерную для мотоблока можно применять, если клубни высажены ровными рядами с идентичным расстоянием друг от друга и на одной глубине.

В итоге, используя такое устройство, можно выполнять все необходимые процедуры при выращивании картофеля. Разберемся подробнее, как можно своими руками сделать копалку, в частности для устройств Зубр и Нева. Для этого приведем инструкцию с фото, видео и даже чертежами.

Инструкция

Сначала собирается сварная рама, выполненная из уголка размером 63х40, металлического швеллера и пластин.

Используя пластины (толщина 8 мм), делается лемех, который можно соорудить из циркулярной пилы. При помощи болтового соединения его закрепляем на элеваторном кожухе. Редукционный узел делается из цилиндрических корпусов, реализованных из металла. Это стакан и втулка, соединенные двумя валами, свободно вращающимися.

На шпонки надеваем звездочки, к ним привариваем ступицы. Делая круглую заточку, можно не навредить картофелю. Делая копалку для мотоблока своими руками, нельзя забывать о барабане-очистителе.

Основная конструкция копалки включает два роликовые цепи (девяносто четыре звена). Это устройство называется «беличье колесо». Его нужно закрепить на два согнутых диска, для чего подойдут и колеса от велосипеда.

После этого конструкция приваривается к дискам и фиксируется на двух осях, которые не вращаются. Вращение вала вместе с ведомыми звездочками осуществляется за счет применения подшипников. Барабан приводится в движения как раз этими звездочками.

Ползунок лучше делать из фторопласта, что обеспечит скольжение цепочно-прутковой ленте.

Опорно-транспортная часть копалки делается проще всего, задействуя для этого свои расчеты выращивания клубней.

Сборка

В правое отверстие кожуха вставляется входная ось. В левое — выходную ось, которая напоминает по виду болт. Дальше нужно устанавливать звездочки с подшипником, распорную втулку и кольца для распорки.

Как выглядит в итоге копалка картофеля для мотоблока, на видео хорошо видно.

Нева и Зубр

Нужно отметить, что описанная методика создания картофелекопалки может применяться для создания устройства для мотоблоков Нева и Зубр. Даже копалка к мотоблоку МТЗ может быть выполнена аналогичным способом. Дело в том, что конструкции таких устройств построены фактически по одной схеме, поэтому отличия не являются разительными.


В результате, если вы хотите сделать копалку картофельную для мотоблока Нева, можно использовать для этого указанную инструкцию, а также приведенные чертежи и фото материалы.

fermerteh.ru

Картофелекопалка своими руками видео, чертежи, фото как сделать для мотоблока

Картофелекопалка своими руками

Для тех, кто не понаслышке знает, что такое работа в поле, агротехника картофеля, выращивание собственного урожая картофеля, а тем более его уборка, понимает, какое это нелегкое дело. Хорошо, что за долгое время такой практики человек придумал нехитрое изобретение для облегчения уборки урожая картошки – картофелекопалка своими руками. Наши деды в этом случае пользовались обыкновенной лопатой, и это механическое устройство было создано специально для автоматизации сбора картошки. Функция картофелекопалки состоит в отделении клубней от почвы и укладывании их на поверхность поля.

Конечно, существуют заводские варианты этого устройства, но для более или менее опытного садовода не составит большого труда самому собрать картофелекопалку, которая мало чем будет уступать этим образцам.

Конструкция картофелекопалки

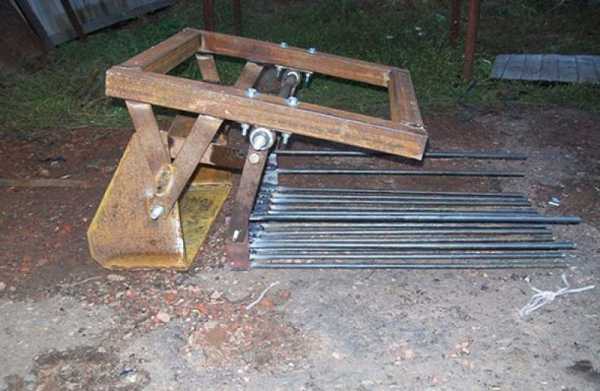

Несложная конструкция значительно облегчает выращивание картофеля. Она основывается на сварной раме, которая собирается из специального уголка размером 63х40 мм, железного швеллера номер 8, металлические пластины по 8 мм. Из пластин изготавливается лемех, который в принципе может делаться из обычной циркулярной пилы. Лемех крепится к элеваторному кожуху 4-мя болтами, затянутыми гайками. Благодаря круглой заточке детали, клубни картофеля почти не могут быть разрезаны.

Наклон элеватора можно менять, изменяя крепление кожуха к раме, и в то же время изменяется и угол, под которым копает сошник. Из двух металлических корпусов цилиндрической формы изготовлен редакционный узел. Они имеют вид стакана и втулки и соединяют между собой два вала, сделанные из стали, – ведущий и ведомый. Эти валы должны без труда вращаться, а на шпонки призматической формы насажены специальные звездочки с приваренными ступицами. Как правило, они изготовлены из отрезка трубы газопровода размером примерно 25 мм.

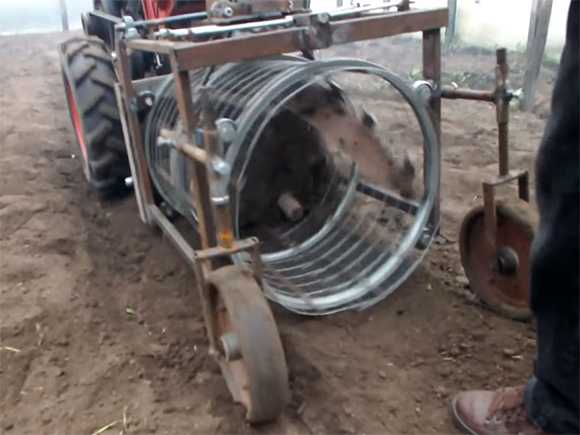

Без барабана-очистителя не обходится ни одна картофелекопалка для минитрактора, однако создать его – самое непростое дело в изготовлении картофелекопалки. В его конструкцию входят две роликовые цепи, имеющие 94 звена, надетые на стержни. Эта конструкция благодаря своей форме получила название «беличье колесо». Это колесо для прочности закреплено на двух согнутых дисках. В некоторых случаях вместо дисков используется обод велосипедного колеса. «Беличье колесо» приваривается к дискам и закрепляется на двух неподвижных приваренных осях, на которых потом вращается. На подшипниках вращается вал, а вместе с ним крутятся и ведомые звездочки, от которых зависит вращение самого барабана.

Лучший материал для ползуна, чтобы цепочно-прутковая лента легко скользила по нему, это фторпласт. Сама лента с виду напоминает «беличье колесо», однако прутья на ней короче, и их количество меньше. Ползуны нужны также для защиты цепи от повреждений и выступают в качестве опоры.

Самая же легкая часть изготовления картофелекопалки – ее опорно-транспортный узел. Каждый человек делает его по своим собственным расчетам. Обычно особых трудностей при его создании не возникает. Кстати похожий механизмы используются в картофелеуборочных комбайнах.

Что касается входной оси копалки, она вставляется в левое боковое отверстие кожуха. С виду она напоминает болтик с резьбой. После того, как ось вставлена, крепится звездочка с подшипником, распорная и промежуточная втулки, кольцо для распорки. Потом входная ось вставляется в правое отверстие кожуха.

Сейчас существует множество методов выращивания картофеля, один из которых выращивание картофеля по голландской системе, который обладает своей уникальной спецификой и позволяет получать отличные урожаи картошки даже при неблагоприятных погодных условиях. Современные методы, конечно же, предполагают большую экономию силы и времени при сборе картофеля, для чего и служит картофелекопалка.



Чертежи картофелекопалки

Видео самодельной картофелекопалкой

Друзья ниже увидите подборку разных вариаций картофелекопалок:



agrolain.ru

ручная копалка картошки Видео

5 мес. назад

Владельцы огородов, у которых, кроме лопаты и граблей нет ни каких других инструментов и механизмов, на…

8 г. назад

Картофелекопалку можно купить в интернет-магазине Удивительные Вещи: http://goo.gl/wDNqAI Тел.: 8 (499) 638-24-68. Картофеле…

1 г. назад

Обзор картофелекопалки и копалочки на моем земельном участке.

1 г. назад

Сварил своими руками ручную картофелекопалку и решил провести полевые испытание, должно было все пройти…

6 г. назад

Простая механическая самодельная ручная копалка для картофеля. Обычный дачный огород. Почва не песчаная,…

6 г. назад

Заказывайте на www.sadvolga.ru или по номеру +7 (843) 253-57-93, 216-38-25. Ручная картофелекопалка — очень удобный инструмент…

3 г. назад

Картофелекопалка.

1 г. назад

Супер картофелекопалка изготовлена своими руками. Картофелекопалка с прицепом для сборки картофеля. Копа…

2 г. назад

Картофелекопатель Торнадо купить в Украине. Компания Электромотор Киев. Контактный телефон 5000888.

4 г. назад

Самодельная роторная картофелекопалка.

1 г. назад

Уборка раннего картофеля «Ариэль» Испытание грохотной картофелекопалки с мотоблоком Нева.

2 г. назад

Купить картофелекопалку транспортерную для мотоблока можете здесь: http://agrosad.com.ua/product/kartofelekopalka_transporternaya_dlya_mot…

6 г. назад

Простая механическая самодельная ручная копалка для картофеля. Обычный дачный огород. Почва не песчаная….

3 г. назад

Копание картофеля с помощью самодельной лебедки и плуга. Хозяйство Пасечника Н.И. Агро-Тур по Украине. Доне…

4 г. назад

копаем картошку .

8 г. назад

УНИВЕРСАЛЬНАЯ КАРТОФЕЛЕКОПАЛКА. Уборка корнеплодов всегда дело достаточно тяжелое, и постоянные наклоны…

6 мес. назад

Собирать картофель в ручную больше не будем !

3 г. назад

Широкозахватные вилы для копки земли. Можно вскопать участок 2-3 сотки без особого напряжения, а вечером…

5 г. назад

Homemade potato for walk-behind tractor.

5 г. назад

Приобрести готовую лопату Вы можете на сайте — http://sadovnik33.ru/arhimedovalopata/ или по телефону +7 (904) 038-11-52.

videohot.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
