принцип работы, виды, плюсы и минусы. Красноярск

Преимущества конвектора для домашнего обогрева

С наступлением холодов актуальным становится вопрос покупки обогревателя. Зачастую отопительные приборы необходимы как дополнительный источник тепла для квартир или офисов, а в некоторых случаях они служат даже в качестве полноценной системы отопления частного дома или офисного здания.

Наиболее подходящими для бытовых условий эксплуатации является электрообогреватели. Из всей обширной группы электрообогревателей оптимальным источником получения тепла в небольших помещениях является настенный электрический конвектор - эффективный, бесшумный и безопасный нагревательный прибор для дома.

Краткое содержание статьи:

1. Преимущества конвектора для обогрева дома.

2. Принцип работы - естественная конвекция.

3. Сравнение с инфракрасными, масляными радиаторами и тепловентиляторами.

4. Внутреннее устройство.

5. Варианты типоразмеров и мощности.

6. Лучшие марки (рейтинг производителей).

7. Где выгодно купить конвектор.

Прежде во всех конвекторах отопления использовались устаревшие ленточные нагреватели, которые работали не слишком эффективно. Но с появлением монолитных нагревательных элементов нового поколения энергоэффективность электроконвектора перешла на совершенно иной уровень комфорта и экономичности.

Главные плюсы электроконвектора с монолитным нагревателем:

  • Х-образный нагреватель работает тихо и без тепловых потерь;
  • Реальный КПД достигает 97-99,5%;
  • Экономия по сравнению с тепловентиляторами и масляными радиаторами составляет 30-50%;
  • Монолитная конструкция нагревателя позволяет избежать щелчков и потрескиваний;
  • Срок службы нагревателя 15-25 лет;
  • Гарантия на наиболее качественные конвекторы составляет 10 лет;
  • Простая и надежная конструкция гарантирует долгую безотказную службу.

Принцип работы конвектора

В основе работы электрического конвектора лежит принцип естественной конвекции, при котором более теплые воздушные массы поднимаются вверх, а более холодные опускаются вниз. За счет этого возникает постоянное естественное перемешивание воздушных масс без шумного вентилятора, и появляется возможность установить в комнате равномерный тепловой режим без перепадов температур в разных зонах.

И рядом с конвектором, и в дальнем углу комнаты температура будет примерно одинаковой. И, как показывает практика, именно такой тепловой режим является наиболее комфортным для находящихся внутри людей. Разница температур при конвективном способе обогрева возникает только между верхними слоями (под потолком) и нижними (около пола).

Это и есть основной минус конвекторного обогрева - факт, что температура под потолком оказывается выше на 2-3 градуса, чем около пола. Некоторые считают, что часть тепла, концентрирующаяся под потолком - "пропадает зря". Однако это не так. Движение воздушных масс происходит постоянно, и более теплый воздух, который сейчас находится под потолком, через 10-15 минут передаст часть тепла нижним более прохладным слоям и т.д.

Сравнение с инфракрасными обогревателями, масляными радиаторами и тепловентиляторами

Именно на этой разнице температур, характерной для конвекционного способа прогрева, основана реклама новой разновидности отопительных приборов инфракрасного типа, которые работают на совершенно ином принципе и прогревают в первую очередь не верх, а низ комнаты. Принципиальное их отличие заключается в том, что инфракрасные лучи греют НЕ ВОЗДУХ, а твердые предметы и поверхности (пол, диван, стол).

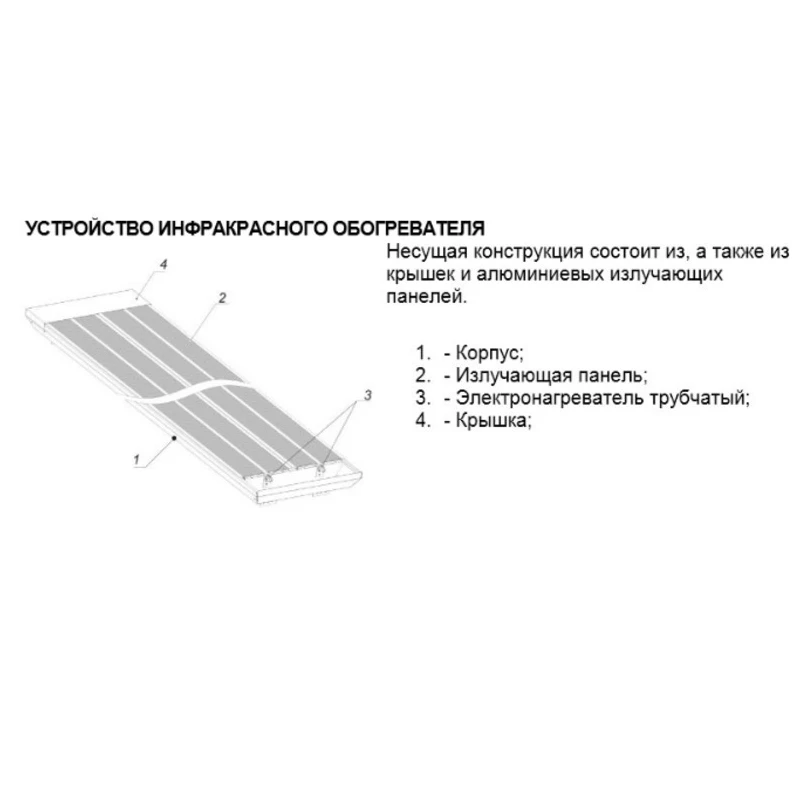

Инфракрасные обогреватели очень хороши для помещений с высокими потолками и плохой теплоизоляцией, где нецелесообразно прогревать весь объем, а можно создать только небольшую зону повышенной тепловой комфортности. Но вот для домашнего обогрева ИК излучатели не подходят совсем!

Потолочный инфракрасный обогреватель не рекомендуется использовать в комнатах с высотой потолков ниже 3 метров, а настенные нагревательные панели типа "доброе тепло" имеют очень маленькую мощность и на практике не способны обогреть жилую комнату.  Ведь для эффективного инфракрасного отопления  нужно, чтобы напротив стоял какой-нибудь твердый предмет (диван, стол). А если напротив настенной излучающей панели на расстоянии 1-1,5 метра нет твердых поверхностей, тепловые ИК лучи просто пропадают зря, т.к. они не способны разогревать воздух.

Поэтому, несмотря на активную пропаганду инфракрасных обогревателей, для домашнего обогрева они НЕ ПОДХОДЯТ.

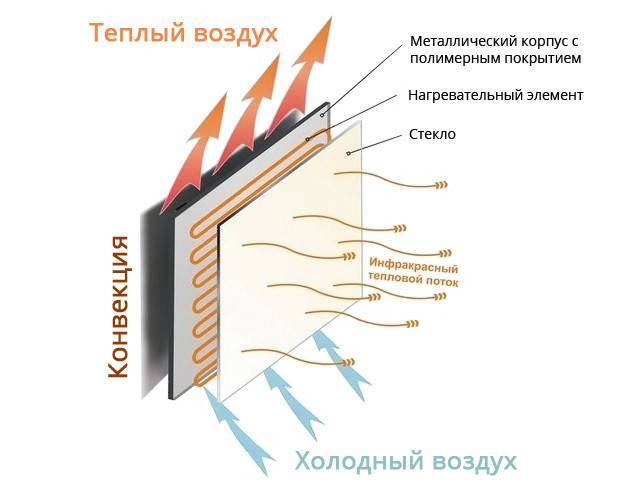

Комбинированный конвективно-инфракрасный обогреватель- единственный действительно комфортный вариант применения принципа ИК обогрева в жилой комнате.

Такой электроприбор сочетает в себе все преимущества и конвекционного, и инфракрасного отопления и позволяет обеспечить максимально экономичный и комфортный прогрев жилых пространств.

Конвекторный нагреватель прогревает воздух, проходящий через него, а естественная конвекция равномерное распространяет его по разным частям комнаты.

А настенная панель обеспечивает зональный ИК прогрев, добавляя ощущение повышенной комфортности и делая работу такого отопительного прибора еще более экономичной и энергосберегающей.

В то время как инфракрасные обогреватели проигрывают электроконвектору в удобстве применения, морально устаревшие варианты бытовых электрообогревателей: масляные радиаторы и тепловентиляторы проигрывают по экономичности, безопасности и сроку службы.

Масляные радиаторы имеют низкий КПД (не более 75%) за счет очень длинной цепочки теплопередачи: тепло греющего элемента сначала расходуется на разогрев масла, затем масло разогревает металлический корпус и только потом оно попадает в воздух. Кроме того, об раскаленный корпус очень легко обжечься и применение масляных радиаторов категорически запрещается в помещениях с маленькими детьми.

Тепловентиляторы работают на ТЭНовых нагревателях высокой температуры, которые быстро перегорают, сжигают кислород и сильно пересушивают воздух. Тепловые вентиляторы сильно шумят, имеют очень короткий срок службы и потребляют огромное количество электроэнергии, поэтому сегодня их применяют разве что для дополнительного подогрева в офисах, где за электричество платит организация.

Вывод: единственный комфортный, безопасный и экономически выгодный вариант обогрева жилой комнаты, рабочего офиса или небольшой торговой площади - это установка настенного электроконвектора.

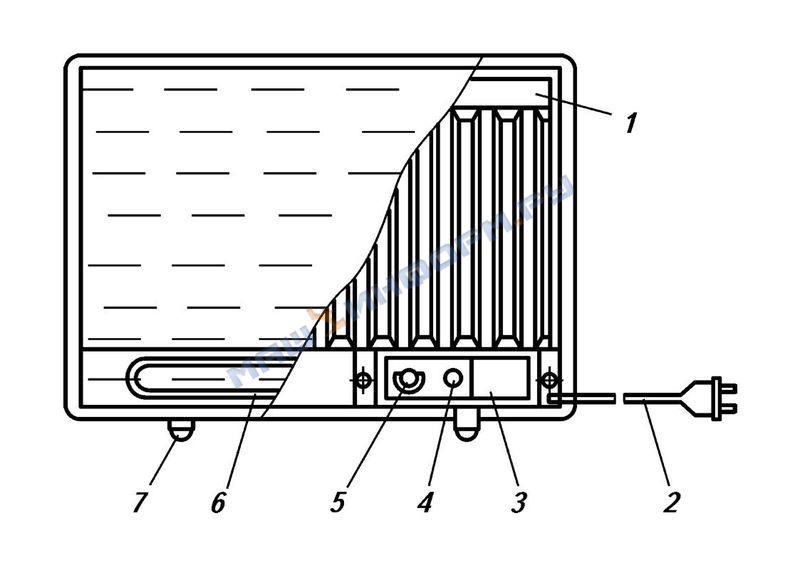

Устройство электроконвектора

Итак, конвекторами называют тепловое оборудование, передающие тепло по принципу естественной конвекции от электрического нагревателя или другого теплоносителя (бывают газовые конвекторы, работающие от сжиженного газа) в отапливаемое помещение.

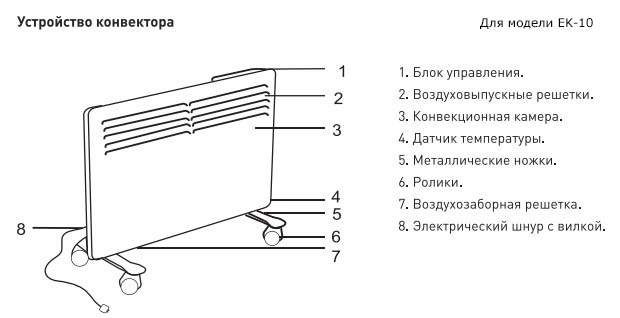

Конструкция любого электроконвектора состоит из основных звеньев:

  • конвекционная камера
  •  нагревательный элемент
  • блок управления с термостатом

Наличие терморегулятора значится ценным приспособлением в конструкции электроконвектора, так как именно он отвечает за контроль температуры.

Различают 2 типа термостатов - электронный и механический регулятор. Предпочтение лучше отдавать конвекторам с электронным управлением - более точное поддерживают заданную температуру.

Механические же имеют очень большую погрешность в показателях. Стоимость электроконвектора с механическим терморегулятором будет заметно ниже.

В последнее время внедряются в производство так называемые инверторные конвекторы. В них используются более совершенные типы термостата.

К ним относятся электрические конвекторы Electrolux серии Transformer System - это новое поколение электроконвекторов. Эта серия конвекторов предполагает свободную компоновку - Вы сами выбираете нужную мощность, термостат из 3-х вариантов и если необходимо ножки для напольной установки.

Главной особенностью является возможность установки новейшего термостата Transformer Digital Inverter - происходит автоматическая плавная регулировка мощности в зависимости от разности температур, необходимой и фактической.

Благодаря цифровой системе управления можно значительно экономить электроэнергию. Так, в конвекторах норвежской компании Nobo термодатчики каждые 47 секунд подает команду - тем самым электрообогреватель включается или отключается, а также переходит в процесс ожидания.

Как правило, сегодня в конвекторах используется монолитный нагреватель. Например, в воздухонагревателях Noirot (Франция) цельнолитые нагреватели RX-Silence PLUS. Изготавливаются они алюминиевого сплава силумина (содержит кремний, титан, марганец), обладающий прочностью и износоустойчивостью.

Силумины устойчивы к коррозии. Из плюсов также стоит отметить его хорошую теплопроводность и равномерное распределение тепла.

Типоразмеры конвекторов

Для абсолютно любого помещения можно подобрать свой конвектор. Как правило, выпускаются модели стандартной высоты 40 см либо значительно реже можно встретить плинтусные конвекторы 20 см - разработанные специально для установки под панорамными окнами.

В то же время объединение Нуаро выпускает широчайший ряд конвективных моделей. Так, в серии Melodie Evolution их 5 видов - варьирует и высота и ширина. Высокий электроконвектор имеет высоту 59 см, самый низкий - всего 15 см. Ширина электроконвектора может составлять от 30 см до 130 см. Таким образом, совершенно под любую конструкцию комнаты можно подобрать оптимальный вариант.

Дистанционное управление

Сегодня возможно удаленное управление конвекторами отопления. Разработчики воздухонагревателей используют разного рода модификации. Управление стало максимально удобное - через интернет приложения посредством Wi-Fi, применяя лишь свой мобильный телефон или планшет.

Так, к системе Nobo Oion 700 можно подключать до 100 различных устройств. Программатор Noirot Cassete 26N руководит одновременно 20 настенными конвекторами электрического отопления. Важно учитывать совместимость каждого модуля и подбирать наиболее подходящий для вас.

Рейтинг лучших производителей конвекторов

№1 - NOBO

К самым лучшим, надежным и энергоэффективным и поэтому самым популярным в мире конвекторам отопления можно смело отнести нагревательные панели Nobo. Конвектор из Норвегии зарекомендовал себя как чрезвычайно надежный и энергосберегающий продукт.



Если Вы планируете отсутствовать длительное время, включите функцию Анти замерзание +5°С - такой электроконвектор не даст дому полностью остынуть. Допустимость оставлять конвекторы Нобо без присмотра - одно из ведущих их качеств.

Гарантия на Nobo составляет 10 лет, при этом ресурс работы нагревателя до 30 лет! Изначально купив один из самых дорогих приборов на рынке теплового оборудования, вы с лихвой окупите затраты на него и при этом на 30% меньше будете платить электроэнергию по сравнению с недорогими конвекторами.

Следом, можно смело советовать приобрести в зимний период французские электроконвекторы Noirot. В наибольшей степени распространены электрообогреватели Нуаро среди всех выпускающих заводов, способные решить любые задачи по электрическому отоплению.

№2 - NOIROT

Как вы думаете, бывают ли электроприборы с пожизненной гарантией? Да, это конвекторы Нуаро. Безупречная работа и долгий срок службы порядка 25 лет. Конвекторы данного производителя разнообразны по форме, размерам, по целевому назначению. Французский завод Нуаро предлагает элегантные настенные электроконвекторы для самых взыскательных покупателей.

В линейке конвекторных электрообогревателей Noirot Вы найдете идеальные конвекторы отопления для городской квартиры, офиса или загородного дома. Оснащаются современными электронными термостатами, имеют влагозащитный корпус IP24, могут устанавливаться как на стену, так и на ножки с колесиками.

№2 - ELECTROLUX

Есть и более бюджетные решения конвекторного обогревателя например шведской фирмы Electrolux. В ассортименте продемонстрированы конвекторные обогреватели с быстрым и бесшумным обогревом. Особенная аэродинамическая форма, увеличивающая теплоотдачу, выделяется на фоне остальных электроконвекторов, представленных в продаже.

Наличие возможности выбора или полной или половинной мощности - полезное достоинство обогревателей-конвекторов Электролюкс. Присутствует функция "Родительский контроль", обеспечивающая блокировку кнопок от детей.

С конвекторами трансформерами можно выбрать 30 вариантов комплектации. Исключительность очистки Air Gate подтверждена многочисленными исследованиями и личным опытом потребителей. Это редкость - найти в продаже нагревательный прибор и воздухоочиститель в одном аппарате.

№2 - BALLU

Самые доступные по цене и хорошие по качеству конвекторы электрические производит концерн Ballu. Конвекторные электрообогреватели этого производителя не отличаются разнообразием, зато они являются оптимальным решением в условиях ограниченного бюджета. Такие варианты электроконвектора могут применяться только для дополнительного обогрева жилых помещений.

Все электроконвекторы Баллу оснащены датчиком от опрокидывания и защиту от перегрева. В некоторых образцах можно встретить встроенный ионизатор, создающий эффект чистого горного воздуха у вас дома. На сегодняшний день электрические конвекторы Ballu производятся в России, гарантийный срок на них составляет 3 года.

Приобрести электроконвектор по выгодной цене и бесплатной доставкой!

Выгодно купить конвектор в Красноярске Вы всегда можете в нашем интернет-магазине или по адресу: Аэровокзальная, 2а. Действует бесплатная доставка по городу и платная доставка по всей России!

Конвекторный обогреватель - принцип работы и характеристики

На сегодняшний день существует огромный выбор обогревательных элементов и устройств, которые окружают нас практически всюду. Даже в магазинах электроники и бытовой техники их разнообразие заставляет задуматься, в чем их отличие и какой лучше выбрать для того или иного назначения. Хотя назначение у обогревателя одно, это обогрев помещения. Тем не менее, сегодня все чаще стали делать ставку на обогреватели конвекторного типа. В чем их отличия от остальных, каковы их основные преимущества, и как они действуют, расскажем в этой статье.


В конструктивном отношении данный тип обогревательного устройства является наиболее простым и является устройством, рабочий процесс которого не отличается большой сложностью. Конвекторныый обогреватель, по сути, состоит из двух основных рабочих элементов, собственно говоря, это корпус механизма и нагревательный элемент внутри него.


Принцип работы конвекторного обогревателя


Процесс работы конвекторного обогревателя состоит в том, что воздух поступает в обогреватель снизу, нагревается, проходя через элемент нагревательного действия, и уже в нагретом виде выдается наружу, через решетчатую поверхность корпуса. Таким нехитрым действие конвекторный нагреватель способен все же обогреть помещение в считанные минуты, поскольку его основной принцип это циркуляция воздуха, за счет которой происходит перемешивание прохладного и остывшего воздуха с уже нагретым, и таким образом весь воздух помещения проходит через нагревательный элемент конвектора.





Сегодня конвекторные обогреватели, пройдя через множество модернизация, имеют в оснащении регулируемые датчики температуры. Работа их заключается в выключении обогревателя после того, как температура его доходит до заданной точки. Соответственно, что при охлаждении конвектора на определенное количество градусов, он снова начинает работу в автоматическом режиме. Такие виды обогревателей, как правило, имеют достаточно эстетичный вид, поэтому часто используются в офисных помещениях и в домашних условиях. Следует отметить так же, что к основным преимуществам данного типа обогревателя можно добавить еще и его экономичность, поскольку данное устройство не потребляет большого количества энергии.





Так же немаловажным фактором, влияющим на выбор именно такого типа обогревателя, является то, что на сегодняшний день конвекторы оснащаются инфракрасными излучателями, которые призваны отвечать за безопасность использования конвекторов. То есть при возникновении малейшей опасности, такой например как препятствие выхода кислорода, если конвектор нечаянно накрыли, устройство тут же прекратит свою работу в автоматическом режиме.


Характеристики и разновидности конвекторных обогревателей


Нагрев конвектора не является довольно сильным, как например, у других видов обогревательных устройств, как правило, он достигает порядка девяноста градусов, однако это не является показателем его низкой работоспособности, ведь здесь имеет место совершенно иной принцип работы. К тому же это является положительной стороной такого устройства, поскольку не возникает опасности получения ожогов, особенно если вблизи находятся маленькие дети.


Сегодня имеется несколько типов конвекторных обогревателей, которые могут быть напольными, устанавливаться на стену, и даже конвекторы, которые могут подвешиваться под потолок или высокий тип конвекторов. Как правило, самыми мощными являются конвекторные обогреватели напольного типа, однако самыми полезными являются высокие конвекторы, поскольку они способны к вентилированию воздуха и обогревают все помещение подобно печи. Выбор той или иной модели конверторного обогревателя зависит лишь от размера помещения и температуры, до которой способен нагреваться конвектор.

Что такое конвекторный обогреватель, принцип устройства и работы

С наступлением зимы многие люди используют у себя дома обогревательные приборы различного типа еще до начала отопительного сезона. Погода часто нам приносит сюрпризы в виде ранних заморозков или унылых дождливых дней. В такие холодные осенние дни хочется, чтобы дома было тепло и уютно, поэтому самый раз задуматься о приобретение камина.

Конвекторы (батареи отопления)

Покупатели часто обращают внимание на конвекторные обогреватели, но не совсем понимают принцип работы этого нагревательного прибора. Прежде чем приступить к выбору конвектора, необходимо узнать все плюсы и минусы устройств такого типа.

Конвекторный обогреватель, принцип его работы

Эти обогреватели являются очень распространенными среди других видов. Принцип работы этого оборудования основан на конвекции воздуха, холодный воздух попадает внутрь прибора и нагревается. После того как ТЭН согрел его, воздух выходит из отверстий прибора и поднимается вверх, а холодный снова опускается вниз к конвекторному обогревателю. Конструкция состоит из нескольких элементов.

Источник тепловой энергии, разные нагревательные элементы — ТЭН, труба с горячей водой, газовая горелка, главное, чтобы его температура во время работы была выше, чем температура воздуха в помещении.

Воздушные клапаны дают возможность поступать холодному воздуху в конвектор и затем выбрасывать горячий. Большое значение имеет корпус обогревателя, важно, чтобы он был корректно смонтирован.

Внутри конвекторного обогревателя есть термостат, который поддерживает необходимую температуру в помещении. В современных конвекторах термостат функционирует в автоматическом режиме и как только температура падает, он сразу включается. Особенность конвектора состоит в том, что он нагревается максимально только до +90 оС, приборы другого типа могут нагреваться больше, но в плане безопасности конвекторы выигрывают. Такой факт снижает риск аварийных ситуаций.

Виды конвекторных обогревателей

Модели могут быть настенными и напольными, работать от электричества, горячей воды или газа. Теперь нужно более подробно рассмотреть каждый из видов конвекторов.

  • Водяной конвектор — внутри корпуса есть трубы, заполненные водой, в момент, когда она нагревается, тепло от горячей воды поступает в помещение. Главным преимуществом такого вида обогревателя является, то, что вода очень быстро набирает температуру, мало расходуется электроэнергии, он имеет компактные размеры и малый вес. Такой прибор можно повесить даже на стену из гипсокартона, стена выдержит вес конвектора. Если модель установить под окном, то она хорошо будет перекрывать потоки холодного воздуха.
  • Электрический конвектор — в таком виде обогревателей, внутри корпуса находится ТЭН, при включении он нагревает воздух. Этот нагревательный элемент может иметь дополнительные детали, которые улучшают производительность нагревательного прибора. Электрический конвектор лучше всего подходит для малых комнат, поскольку большие помещения он не сможет полностью обогреть. Нагревательный прибор потребляет много электроэнергии.
  • Газовый конвектор, по мнению специалистов, самый безопасный, легкий, удобный и практичный, а также экологичен. Его легко установить, но для этого необходимо иметь специальный дымоход для выхода продуктов сгорания и распада. Чаще всего эту модель прикрепляют к стене под окном, но также можно установить его под пол. Производительность обогревателя не отражается на сроках эксплуатации, единственное, что нужно учитывать, немалую стоимость газа.
  • Инфракрасные конвекторы представляют собой обогреватели нового поколения. Устройство греет не воздух, а окружающие его предметы и людей в помещении. Датчики, которыми оборудован конвектор, позволяют контролировать температуру и следить за ее уровнем. Воздух не пересушивается, поэтому в помещении всегда комфортный микроклимат с нормальным уровнем влажности. Прибор оснащен защитой от перегрева. По стоимости он намного дороже других видов конвекторов, но это компенсируется тем, что он не оказывает отрицательного влияния на здоровье людей, даже при длительной работе.

На что стоит обратить внимание при выборе конвектора

С помощью конвектора можно обогреть различные виды помещений — квартиру, дачу, гараж, офис, небольшой торговый павильон. Есть модели и для ванных комнат, которые разработаны для помещений с большой влажностью. Выбирая для своего дома такой вид обогревателя необходимо учитывать следующие факторы.

  1. Экономичность нагревательного прибора.
  2. Пожаробезопасность
  3. Экологичность
  4. Дизайн
  5. Возможность транспортировки.

Также обязательно нужно учитывать мощность конвекторного обогревателя, чтобы он смог обогреть необходимую площадь и дать оптимальный уровень тепла, например, для комнаты на 10-12 м2 можно приобрести прибор мощностью 1,2 кВт.

Обычно мощные конвекторы всегда стоят дороже, цена также зависит и от дизайна изделий, компактные и красивые будут иметь большую стоимость. Различные дополнения в устройстве также повлияют на цену, но такие элементы делают конвектор более безопасным и эффективным в эксплуатации.

Преимущества конвекторных обогревателей

Эти приборы уже давно пользуются спросом у людей по ряду причин:

  1. Они просты в управлении.
  2. Имеют компактные размеры.
  3. Безопасность.
  4. Бесшумно работают.
  5. Экономичность.

Вывод

Выбор конвекторного обогревателя во многом будет зависеть, от того, в каком помещении его планируется использовать. Большинство современных моделей выглядят стильно и красиво, поэтому подойдут под дизайн любого помещения, главное, ориентироваться на основные критерии и подобрать для себя оптимальный вариант.

Оцените статью: Поделитесь с друзьями!

Конвектор - современное тепло | Полезная информация | Cписок категорий | Блог

Электрический конвектор — тепловой прибор, который используется в городских квартирах осенью, перед началом отопительного сезона, и зимой, как дополнительный или основной источник тепла.
С помощью электрических конвекторов можно создать эффективную и безопасную систему отопления или обогреть отдельную комнату. Конвектор пригодится в квартире, в частном доме, в строительной бытовке, в торговом павильоне: любом жилом или рабочем помещении.
Рассмотрим преимущества этого теплого прибора и узнаем почему он эффективнее старого доброго масляного обогревателя.



Принцип работы

Электрический конвектор работает за счет естественной циркуляции воздуха в помещении: холодный воздух проникает в корпус прибора снизу, нагревается проходя через ТЭН, затем выходит наружу через отверстия в верхней части прибора. При естественном движении потоков воздуха: холодных вниз, а теплых вверх, происходит равномерный обогрев всего помещения. Для нормальной циркуляции воздуха нужно, чтобы конвектор был установлен на полу на специальных подставках, шасси или на высоте не превышающей 20 см от пола, главное, не вплотную к полу, чтобы обеспечить доступ воздуха к отверстиям в нижней части корпуса прибора.


Конвектор не имеет теплоносителя, а значит не тратится время на его нагрев и последующий нагрев корпуса прибора.

В современных конвекторах применяются трубчатые и монолитные нагревательные элементы.

ТЭН трубчатого типа исполнен из нихромовой нити встроенной в кварцевую трубку с алюминиевым оребрением. Эти ребра и выполняют роль теплообменивающего элемента. Форма и количество пластин в оребрении трубчатого ТЭНа отличаются у разных производителей, но принцип их работы одинаков.


Монолитный нагревательный элемент отличается литым алюминиевым корпусом в который интегрированы нихромовая нить с элементами диэлектрических материалов. Монолитный элемент надежен и долговечен, сводит к минимуму промежуточные теплопотери.

Преимущества конвекторов

Чтобы понять почему для обогрева стоит выбрать конвектор, а не масленку, приведем несколько доводов в пользу первого:



    В конвекторе отсутствует теплоноситель, как в масленом обогревателе, а это значит что:
  • прибор быстрее может начать работу, не тратя время на прогрев масла;
  • прибор в несколько раз легче;
  • конвектор безопаснее, в случае если нарушится целостность корпуса масленки, раскаленное масло окажется у вас в помещении;
  • корпус конвектора нагревается до 50-60 C°, тогда как корпус масленого радиатора нагревается свыше 100 C°.

Экономичность — конструкция прибора способствует естественному движению воздушных потоков, нет необходимости в вентиляторе для принудительной циркуляции воздуха.

Комфорт в помещении — конвекторы работают бесшумно. Нагревательные элементы электрических конвекторов не сжигают кислород и не сушат воздух.


Простой монтаж — конвекторы устанавливаются на пол, Для начала работы нужно только расположить конвектор в требуемом месте: на полу, для этого прибор оснащается комплектом колес или ножек, или прикрепить к стене, для этого в комплекте, как правило, присутствует набор кронштейнов и крепежа.


Уточняйте у консультантов наличие в комплектации конвектора дополнительных элементов, таких как: комплект колес, комплект для настенного монтажа.

Долговечность — если продолжить сравнение, срок службы масленого обогревателя 5-6 лет, а указанный производителями конвекторов срок эксплуатации составляет 20 лет и более.


Конвектор не пересушит и не деформирует отделочные материалы, паркет или ламинат, в непосредственной близости которых будет расположен.

Мощность электрических конвекторов

Мощность обогрева — главная техническая характеристика отопительного прибора.
Среднее значение мощности равно 100 Вт на квадратный метр. Для комнаты площадью 10 кв метров, с высотой потолков до 3 метров, как основной источник тепла понадобится прибор с тепловой мощностью 1 кВт, а в случае если конвектор будет использоваться для вспомогательного нагрева, подойдет прибор меньшей мощности.
Большинство современных конвекторов оборудовано переключателем ступеней нагрева, поэтому если сомневаетесь, приобретайте более мощный прибор, с мелким шагом регулировки.


Конвекторы как правило, представлены сериями, которые схожи внешним видом, дизайном, и различаются мощностью и габаритами: при одинаковой высоте и толщине имеют различную ширину. Чем больше мощность, тем шире прибор.



    Расчет необходимой тепловой мощности в зависимости от размеров помещения:
  • Для обогрева помещения площадью до 7 кв. м потребуется мощность до 500 Вт.
  • Комната площадью от 7 до 9 кв. м потребуется 750 Вт.
  • От 10 до 12 кв м — 1000 Вт.
  • От 12 до 14 кв м — 1250 Вт.
  • От 15 до 17 кв м — 1500 Вт.
  • От 20 до 23 кв м — 2000 Вт.
  • От 24 до 27 кв м — 2500 Вт.

Управление

Для установки требуемого температурного режима конвектор оснащен термостатом.
Существует два вида термостатов: механические и электронные.
Механический термостат понятен в использовании, чтобы установить необходимую температуру работы прибора, достаточно лишь повернуть круглый переключатель в нужное положение.
Точность регулировки и возможности поддержания температуры у конвекторов равна 1 C°.


Существуют конвекторы не комплектующиеся термостатом, так называемые модульные конвекторы. Такое название может трактоваться по-разному: вы можете приобрести отдельно конвектор и выбрать для него необходимый тип термостата;


или купить несколько приборов без термостата и объединить их в тепловую сеть управляемую одним терморегулятором.

Параметры выбора



    Определившись с необходимой тепловой мощностью, обратите внимание на дополнительные функции и особенности конвектора:
  • Автоматическое отключение при перегреве или падении — исключит пожароопасные ситуации.
  • Экономичный режим — при котором конвектор работает на тепловой мощности немного ниже комфортного уровня, но когда в заданное время вы возвращаетесь в помещение, прибор автоматически поднимает температуру до комфортного уровня.
  • Блокировка клавиатуры — обезопасит эксплуатацию прибора, если в доме есть дети.
  • Антизамерзание. Принцип работы прибора в данном режиме заключен в поддержании в зимний период температуры 5-7 C°, тем самым защищая от промерзание помещение, не оснащенное центральным отоплением.
  • Дизайн прибора играет далеко не последнюю роль. Дизайнерские модели тепловых приборов впишутся во множество современных интерьеров.

Принцип работы конвекторного обогревателя. Как выбрать конвектор

Мар 30 2013

Когда на улице холод и сырость, создать в доме тепло и уют помогут электрические обогреватели конвекторного типа. На сегодняшний день это не слишком дорогое удовольствие, ведь в продаже есть модели на любой кошелек. Конвекторы привлекают покупателей простотой, удобством в использовании и высокой эффективностью. А что еще мы знаем об этих приборах отопления, и как сделать правильный выбор?

Принцип работы и оснащение

Многим покупателям по душе простой принцип работы конвекторного обогревателя, основанный на конвекции. В корпусе конвектора размещается нагревательный элемент (ТЭН). Через специальные отверстия в него попадает холодный воздух. Вверху обогревателя также есть отверстия, через которые проходит уже горячий воздух, нагревая помещение. Понимаясь вверх, воздух остывает и снова опускается вниз. Затем этот цикл повторяется вновь.

Внешний вид

Чаще всего электрические конвекторы отопления выпускают в форме прямоугольника. Если говорить о дизайне, то он одинаковый практически во всех существующих на рынке моделях. Главным различием считается высота корпуса. Чем ниже прибор, тем быстрее воздушный поток проходит через него.

Обогреватели конвекторного типа фирмы Ballu

Типы электрических конвекторов отопления

По способу монтажа различают напольные и настенные конвекторные обогреватели. У первых моделей есть, как правило, специальные колесики и ручка, с помощью которой прибор можно перемещать по комнате.

Напольные конвекторные обогреватели фирмы De’Longhi (Италия)

Второй тип может быть прикреплен к стене с помощью специальных кронштейнов. Конвектор отопления на стене не занимает много места и чаще всего идеально вписывается в любой интерьер.

Электрические настенные конвекторы отопления Noirot (Франция) и UFO (Турция)

Достоинства и недостатки

Занимаясь изучением вопроса, как выбрать электрический обогреватель конвектор, очень важно знать о достоинствах и недостатках этих приборов. Кроме удобства использования настенных моделей, среди достоинств конвекторов специалисты называют также ряд полезных функций, доступных в современных обогревателях.

В первую очередь, речь идет о возможности регулировки температуры, до которой нужно нагреть помещение. Немаловажно также наличие термостата, который позволяет автоматически поддерживать заданную температуру в комнате. Приборы с термостатом автоматически включаются и выключаются, реагируя на изменения температуры в помещении. В некоторых моделях есть таймер, на котором можно выставить время обогрева, после чего происходит автоматическое отключение прибора.

В самых продвинутых аппаратах есть функция ионизации, которая заключается в улавливании прибором пыли и насыщении воздуха ионами. Не редко внутрь корпуса устанавливают вентилятор, что позволяет ускорить обогрев помещения. Такие конвекторы больше похожи на тепловентиляторы.

Электрические конвекторы отопления SCARLETT и Saturn

Единственным недостатком специалисты называют возможный перегрев корпуса, вследствие чего в помещении может появляться неприятный запах. Однако это свойственно дешевым моделям, корпус которых сделан из некачественных материалов.

Безопасность при использовании

Отвечая на вопрос, как выбрать обогреватели конвекторы, не стоит забывать о безопасности. Надо быть уверенным, что прибор не станет причиной пожара. Температура его корпуса, нагреваясь, не превышает 90 градусов. Существуют модели, где максимальный нагрев корпуса всего 50 градусов. Такие обогреватели идеально подходят для детской комнаты, ведь ребенок не может об них обжечься. Учитывая эти данные, специалисты сходятся во мнении, что с пожарной точки зрения электрические конвекторы полностью безопасны.

Популярные производители

Выбирая электрический обогреватель конвекторного типа, лучше обратить свое внимание на известные бренды и не покупать самые дешевые модели. Среди известных фирм-производителей конвекторов на рынке представлены UFO, Saturn, De’Longhi, SCARLETT и многие другие, заслуживающие внимания. А какой фирме и модели отдали свое предпочтение вы?

≋ Принцип работы конвекторных обогревателей • Как работает конвектор

Обогревателей на рынке не счесть. Можно сортировать их по техническим характеристикам, разбирать преимущества и недостатки, пока не найдется наиболее подходящий вариант. Но пока поговорим об обогревателе конверторного типа и узнаем больше о принципе его работы.

Равно как и масляный обогреватель, тепловентилятор, конвекторный обогреватель греет воздух, а не предметы (если хотите, чтобы тепло было направлено на вас или на диван - выбирайте инфракрасный обогреватель). Конвектор отличается от своих собратьев конвекционным принципом циркуляции воздуха.

Конвекция - движение теплого, а потому и более легкого воздуха, вверх, с одновременным опусканием холодного, тяжелого воздуха, к полу. Конвекторный обогреватель ставится на ножки или вешается на стену поближе к полу. Решетка для забора воздуха тоже расположена внизу самого обогревателя, где воздух холоднее

Прямо над решеткой забора воздуха располагается нагревательный элемент - ТЭН.

Сам ТЭН удается рассмотреть лишь на небольшом участке, где он присоединяется к проводам электропитания, а остальные части ТЭНа закрыты алюминиевыми пластинами

Это сделано специально, потому что:

  • Алюминий легче остальных металлов, а потому обогреватель не становится чрезмерно тяжелым.
  • Алюминий лучше проводит и отдает тепло, чем сталь или чугун.
  • Пластины изготовлены в такой форме, чтобы отдавать максимальное количество тепла.
  • Пластины защищают ТЭН от перегрева и препятствуют значительному пересушиванию воздуха.

Холодный воздух вступает в контакт с пластинами на ТЭНе и так нагревается. Конвекция происходит тем быстрее, чем больше разница температур ТЭНа и поступающего воздуха, она заставляет воздух подниматься вверх. Однако на фото видно, что конвекционный обогреватель не имеет выхода воздуха сверху. Решетка выпуска теплого воздуха размещена на боковой панели.

Боковое расположение решетки необходимо по двум причинам

  1. Если решетку выпуска воздуха сделать наверху, через неё на ТЭН будет попадать пыль. Пыль начнет гореть и давать неприятный запах.
  2. Когда воздух выходит на боковую часть, а не сразу вверх, он дольше остается на приятном для человека уровне, вы будете лучше чувствовать тепло, чем если бы оно сразу поднялось вверх.

Приятный бонус

ТЭН не касается внешней панели. В результате панель меньше греется, чем в случае с обогревателями такой же мощности, у которых нагревательный элемент контактирует с лицевой панелью. Сама панель остается безопасной температуры – при касании об неё вы не обожжетесь.

Продуманные инженерные решения помогли сделать конвекторный обогреватель современным, эффективным и безопасным источником дополнительного тепла в доме или квартире. Он за короткое время справляется с обогревом большого объема воздуха и при этом минимально его пересушивает. Так что если надо быстро поднять температуру на несколько градусов, конвекторный обогреватель – самое выгодное и удачное решение.

Принцип работы электрического конвектора: устройство, преимущества, недостатки

На сегодняшний день для поддержания оптимальных и благоприятных условий существования человека в квартире или своем доме огромное значение имеет такой показатель, как микроклимат помещений. Неотъемлемой частью его является температура воздуха. Очень часто, особенно в зимний период, возникает проблема, связанная с недостаточной работой центрального отопления. Нагревательные приборы (радиаторы) не имеют нужной температуры. Это, в свою очередь, нарушает микроклиматические условия. Отдача тепла возможна 4 основными способами: излучением, испарением, конвекцией, теплопроведением. Третий способ будет рассмотрен наиболее подробно.

Конвекторы для отопления дома могут быть разными: электрические, газовые и водяные.

Конвекцией называется проведение тепла от нагретого тела через душные массы. Проходя рядом с горячими поверхностями предметов, воздух нагревается и поднимается вверх, а после остывания опускается вниз. Для поддержания нужной температуры воздуха используются специальные устройства – конвекторы. Рациональное размещение таких приборов обеспечивает равномерное прогревание всего воздуха, предупреждая возникновение сквозняков и защищая организм человека от простудных заболеваний. Следует рассмотреть более подробно, что такое конвектор, принцип работы конвектора, преимущества и недостатки.
Определение, классификация
Оптимальное отопление дома или квартиры включает в себя использование конвекторов. Итак, что же представляет собой конвектор?

Конвектор – это отопительный прибор из металлического корпуса, в нижней части которого имеются отверстия для поступления холодного воздуха, а в верхней – для выхода нагретых воздушных масс.

Схема электрического конвектора.

Принцип его работы довольно прост. Для обогревания дома он всегда будет полезен. Внутри этого устройства имеется нагревательный элемент, при соприкосновении с которым воздух моментально становится горячим. Благодаря большой площади этого элемента помещение очень быстро прогревается.

Конвекторы для отопления дома могут быть разными. В зависимости от источника энергии, который используется для их работы, они подразделяются на следующие типы: электрические, газовые и водяные. В нашей стране отопление дома проводится в основном электрическими конвекторами, но могут использоваться и газовые. Водяные же не столь распространены. В зависимости от конструкции устройства могут быть настенными и напольными. Установка последнего более сложная. Размеры их несколько отличаются: напольные – около 20 см, имеют узкий и длинный вид, а настенные более громоздкие – до полуметра. Важно знать, что воздух более равномерно прогревают именно напольные, несмотря на то, что они менее мощные.

Принцип работы отопительного конвектора

Схема подключения конвектора.

Устройство конвектора довольно простое. Любому его владельцу необходимо знать правила пользования и принцип работы конвектора. Подобный аппарат рекомендуется устанавливать в местах непосредственного возникновения холодных воздушных масс, то есть под окнами дома. В этом месте массы холодного воздуха нагреваются (нейтрализуются) поднимающимися вверх теплыми потоками от конвектора. Практически вся тепловая энергия, которая образуется на поверхности и внутри, передается воздуху, а остатки излучаются. Есть в этом небольшой недостаток.

Все дело в том, что конвекторы эффективны только для дома с небольшими размерами (невысоким потолком). Если помещение очень высокое, то теплые массы не успевают дойти до верха и остывают. В этом случае целесообразно применять эти отопительные приборы в комплексе с обогревающими вентиляторами. Отапливать дома конвекторами можно без особого опасения в отношении пожарной безопасности.

Преимущества обогревательных приборов, безопасность
Отопление любого дома должно быть быстрым, равномерным и безопасным для окружающих. Помимо некоторых недостатков у подобного аппарата множество преимуществ. Первое из них – это абсолютная безопасность. Нагревательный элемент имеет небольшие размеры, и несмотря на размеры самого прибора, его поверхность негорячая. Поэтому подобное оборудование может использоваться практически для любого дома и помещения. Это может быть детский сад, школа и другие заведения, где есть опасность травматизма детей. Данный аппарат абсолютно безопасен для окружающих.

Им можно проводить и отопление дома и квартиры в качестве основной системы обогрева. Большим плюсом является и то, что можно постоянно регулировать температуру в помещении. Устройство может отключаться при достижении определенного показателя температуры воздуха. Кроме того, это стационарный аппарат для дома, который не требует постоянного контроля и наблюдения. Он практически полностью безопасен в пожарном отношении.

Вернуться к оглавлению

Другие преимущества конвекторов

Схема внутрипольного конвектора

Принцип работы его таков, что нагретый до необходимой температуры воздух не является сухим, что очень важно для жителей дома. Сухой воздух может вызывать нарушение дыхания, першение в горле и другие неблагоприятные симптомы. Конвектор способствует некоторому увлажнению воздушных масс. Еще один большой плюс в том, что данный аппарат можно применять во влажных помещениях, он не боится брызг и влаги, поэтому очень долговечен при эксплуатации. Очень важно и то, что его просто устанавливать. Для этого всего лишь понадобится прикрутить пару шурупов и повесить конвектор.

Не возникнет трудностей и при его ремонте. Современные устройства подобного типа не выделяют в окружающую среду вредных веществ, не пылятся. Кроме того, они практически бесшумны, что очень актуально при сегодняшней шумовой нагрузке на человека. Они могут работать при перепадах напряжения (от 150 до 242). Конвекторы не сжигают кислород, тем самым не изменяя химический состав воздуха в помещении. Отопление подобного типа очень эффективно, особенно оно подходит для частных домов, где отсутствует основная система центрального отопления. Они обладают многоступенчатой системой защиты. Основным недостатком подобной системы обогрева является большая затрата на электроэнергию. Но любой бытовой прибор потребляет то или иное количество энергии, с этим нужно всегда считаться.

Вернуться к оглавлению

Работа отопительного конвектора

Устройство подобного оборудования может быть различным. На сегодня все большую популярность имеют аппараты, где в качестве нагревательного элемента используется не всем известная спираль, а ребристая трубка. Это позволило увеличить общую ее площадь и снизить температуру прибора. Температура поверхности большинства из них не превышает 90 градусов, а некоторых декоративных моделей – 55 градусов. Если их сравнивать с водяным отоплением, то температура последних составляет около 90 градусов, что ограничивает их использование.

Многие из конвекторов могут иметь в комплекте специальный блок управления, с помощью которого можно контролировать работу сразу нескольких приборов. Все это очень подходит для деловых офисов. В этом случае обогреть помещение можно за несколько часов до прихода работников. Элементы управления чаще всего размещаются справа или сверху от панели. Электронный термостат предназначен для контроля режима работы прибора. Он периодически проверяет температуру в помещении. Термостат имеет специальную шкалу, на которой отображается температура. Существуют также и различные режимы его работы, например, режим, при котором снижается температура аппарата, если он находится вне помещения и так далее.

Заключение, выводы, рекомендации
Итак, конвектор – это специальное устройство для поддержания оптимальной температуры воздуха в помещении, принцип действия которого основан на нагреве поступающих воздушных масс с помощью нагревательного элемента. Существует множество разновидностей этого оборудования, различаются они в основном по дизайну. Подобного рода отопление хорошо подходит как для квартиры, так и для частного дома. В отличие от других способов отопления, конвекторы нашли широкое применение для обогревания детских учреждений, в том числе детских садов и школ.

Устройство его очень просто. Очень важно, что у данного аппарата практически нет недостатков и ограничений к применению. Основной минус их в том, что потребуются определенные затраты, связанные с потреблением энергии. Преимуществ же очень много: бесшумность, безвредность для окружающих, возможность простого монтажа и ремонта, простота эксплуатации. Конвекторы не сушат воздух и не поглощают кислород, они пожаробезопасны. Все это свидетельствует о том, что конвектор – это прекрасный способ обогреть любое помещение. Кроме того, он может хорошо вписаться в интерьер.

Что такое конвекторный обогреватель и его выбирают

+

Сейчас зима. Это самое холодное время года и у многих возникает вопрос об отоплении жилища. Для этого используется множество различных систем отопления, но в сегодняшней статье мы сосредоточим внимание на том, как выбрать такие уютные домашние обогреватели, как электрические конвекторы.

Существует множество споров о том, какие системы отопления выгоднее и лучше - электрические или газовые.У каждой из этих систем есть свои преимущества и недостатки. Мы просто рассмотрим свойства электрических конвекторов - ведь они считаются одними из самых экономичных и эффективных видов отопления, особенно для помещений, где нет газоснабжения.

Что такое конвекторный обогреватель?

Электрический переносной конвекторный обогреватель - это бытовой прибор, предназначенный для обогрева помещений с помощью электроэнергии.

Как работает конвекционный обогреватель?
Основной принцип работы электроконвектора заключается в следующем: теплый воздух поднимается вверх и заменяется холодным в результате нагрева электронагревательными элементами (принцип конвекции воздуха).

Основные технические характеристики электронагревателей следующие:

1. Мощность нагревателя электрического конвектора.

Мощность электрических конвекторов находится в пределах от 500 до 3000 Вт. Это примерно сопоставимо с мощностью утюга.

Потенциальная площадь обогрева и, что немаловажно, стоимость обогрева зависит от мощности.

Требуемую мощность конвектора-обогревателя можно приблизительно рассчитать исходя из следующего соотношения:

1 кв.м. площади нагрева = 100 Вт мощности.

Соответственно конвектор мощностью 1000 Вт может обогреть примерно 10 кв.

Насколько экономичны бытовые конвекторные обогреватели?

Для того, чтобы рассчитать примерную стоимость отопления электрическим конвектором, его требуемую мощность в Ваттах (киловаттах) умножьте на время использования - так мы узнаем, сколько конвектор потребляет электроэнергии в киловатт-часах.

Затем этот показатель в кВт / час умножить на тариф на электроэнергию за 1 кВт / час.

Очень хорошо, если у нагревателя будет регулировка мощности.

Регулятор позволяет увеличивать или уменьшать мощность конвектора в зависимости от потребностей пользователя. Такие экономичные электрические конвекторы позволяют снизить затраты на отопление в зависимости от площади помещения или температуры наружного воздуха.

2. Способ размещения.

Электрические конвекторы бывают таких типов по размещению: напольные, настенные или универсальные.

  • Напольный электроконвектор устанавливается на полу на специальных ножках - подставках.
  • Настенные конвекторы крепятся к стене с помощью специальных кронштейнов.
  • Универсальный электроконвектор можно использовать как напольный, так и настенный.

Есть еще встраиваемые обогреватели, которые монтируют на полу помещения, но они не очень распространены.

Чтобы выбрать комнатный тепловой конвектор, например газовую плиту, вам необходимо определить, где вы собираетесь его поставить в первую очередь, а затем выбрать модель с подходящим методом размещения.

3. Характеристики термостата.

Терморегулятор (термостат) - устройство, предназначенное для регулирования и поддержания температуры нагрева конвектора. Благодаря специальным датчикам термостат помогает включать и выключать прибор в зависимости от заданной температуры нагрева.

Термостаты для электрических конвекторов бывают механическими и электронными.

  • Механический термостат надежнее и проще.
  • Электронный термостат более функциональный, он позволяет более точно регулировать температуру нагрева.

Лично наше мнение таково, что для коттеджей и микрорайонов с нестабильным электроснабжением можно рекомендовать модели конвекторов с механическим термостатом, в остальных случаях можно купить конвектор с электронным термостатом.

4. Вопросы безопасности.

Безопасны ли конвекторные обогреватели?
Бытовой электроконвекторный обогреватель - это электроприбор с длительным сроком эксплуатации, поэтому для него очень важны меры безопасности. К этим основным характеристикам относятся защита от перегрева и класс электрозащиты.

Защита электрического конвектора от перегрева помогает выключить прибор, если его температура нагрева достигает критического значения.

Класс защиты от поражения электрическим током указывает на степень защиты от поражения электрическим током.

Электроконвекционные обогреватели должны иметь класс защиты не ниже II с надежной изоляцией без необходимости заземления корпуса прибора.

К таким же характеристикам можно отнести параметры защиты электроконвектора от пыли и влаги.

Степень защиты от пыли / влаги классифицируется по IP. Для конвекторов этот показатель должен быть на уровне IP24 , что помогает защитить прибор от водяных брызг и использовать его в очень влажных помещениях.

Выше приведены основные параметры электрических конвекционных обогревателей, помимо этих основных параметров устройства могут иметь дополнительные функции в виде программируемого таймера, ЖК-дисплея и прочего.

Например, вы можете включить / выключить обогреватель с помощью таймера в зависимости от вашего распорядка дня.

Желаем вам купить лучший электрический конвекторный обогреватель и в вашем доме всегда будет тепло и уютно.

Чем отличается конвекторный обогреватель от радиатора?

В настоящее время есть различные способы обогрева дома. Большинство людей выбирают радиаторов, , но конвекторные обогреватели также возможны. Мы объясним различия между двумя вариантами, чтобы вы могли найти подходящее вам отопление.

Две важные концепции

Прежде чем мы сможем сравнить радиаторы с конвекторными обогревателями, мы должны объяснить две важные концепции.

1. Излучаемое тепло

Излучаемое тепло включает горизонтальные тепловые волны, которые нагревают окружающую среду. Это прямая форма отопления. Этот метод нагрева на более здоровый, чем на конвекционного тепла, потому что горячий воздух, которым вы вдыхаете, не исходит от нагревательного элемента, содержащего пыль. Многие люди считают, что излучаемое тепло на кажется более теплым и приятным .

2. Конвекционное тепло

Конвекционное тепло - это косвенная форма нагрева.Нагревательный элемент всасывает холодный воздух, а затем нагревает его. Нагретый воздух поднимается к потолку, охлаждается, а затем опускается, чтобы процесс можно было повторить. Помещение отапливается на более равномерно, чем на лучистым теплом.

Как работают радиаторы

Ваш котел центрального отопления нагревает воду и отправляет ее в радиаторы. Затем вода нагревает трубки в нагревательных элементах. Эти трубки, в свою очередь, нагревают окружающую среду за счет излучаемого и конвекционного тепла.

Отличие с конвекторными обогревателями

Конвекторные обогреватели используют горячую воду, но для обогрева помещения они производят конвекционного тепла, почти исключительно . Конвектор всасывает холодный воздух снизу из-за пониженного давления. Это создает систему циркуляции горячего воздуха . Горячая вода течет под систему по узкой трубе, окруженной алюминиевыми панелями. Панели увеличивают площадь поверхности, которая контактирует с окружающим воздухом и функционирует как теплообменник.

Правильный выбор

Является ли низким энергопотреблением одним из ваших приоритетов? Тогда вполне может быть интересным вариантом конвекторный обогреватель или низкотемпературный радиатор. На повестке дня стоит бюджет и ? Тогда радиатор - разумный выбор. Радиаторы также имеют более длительный срок службы и больше вариантов дизайна.

Откройте для себя наши радиаторы Vasco у дилера в вашем регионе!

Как работает нагревательный элемент

11 дек. Как работает нагревательный элемент?

(Последнее обновление: 11 декабря 2018 г.)

Одним из самых влиятельных изобретений в современном отоплении и электричестве является нагревательный элемент.Например, электрические обогреватели, тостеры, души, сушилки и многое другое полагаются на нагревательные элементы. Но что такое нагревательный элемент и как он работает?

Что такое нагревательный элемент?

Нагревательный элемент преобразует электрическую энергию в тепло за счет резистивного процесса (также известного как джоулев нагрев). Электрический ток, проходящий через элемент, встречает сопротивление, которое выделяет тепло.

Обычно нагревательные элементы состоят из катушки, ленты или полоски проволоки, которые выделяют тепло (например, нить накаливания лампы).Нагревательные элементы содержат электрический ток, который протекает через катушку, ленту или провод и становится очень горячим. Элемент преобразует проходящую через него электрическую энергию в тепло, которое распространяется во всех направлениях.

Как работает нагревательный элемент?

Нагревательные элементы помогают преобразовывать электричество в тепло. Однако, чтобы понять, как работает нагревательный элемент, мы должны помнить несколько основных уроков по электричеству.

Во-первых, проводники - хорошие носители электричества.И наоборот, изоляторы - плохие переносчики электричества. И проводники, и изоляторы обеспечивают сопротивление протекающим по ним электрическим токам, хотя и в разной степени. Проводники обладают низким сопротивлением, а изоляторы - высоким. Итак, электронные схемы включают резисторы, которые регулируют протекание тока. Наконец, как работает нагревательный элемент?

«Резисторы работают путем преобразования электрической энергии в тепловую; Другими словами, они нагреваются, когда через них проходит электричество.Но это делают не только резисторы. Даже тонкий кусок проволоки нагреется, если вы пропустите через него достаточное количество электричества. Это основная идея ламп накаливания (старомодных ламп в форме лампочек). Внутри стеклянной колбы находится очень тонкий моток проволоки, называемый нитью накала. Когда через него проходит достаточно электричества, он становится раскаленным добела, очень ярко - так что он действительно излучает свет, выделяя тепло ».

В результате нагревательные элементы представляют собой прочный электрический компонент, который выделяет тепло, когда через него протекает большой электрический ток.

Типы нагревательных элементов

Многие приборы содержат нагревательные элементы, что означает, что существует несколько типов нагревательных элементов.

Металлические нагревательные элементы обычно изготавливаются из нихрома, который состоит из 80% никеля и 20% хрома. Из нихрома 80/20 получаются отличные нагревательные элементы, потому что этот материал обладает довольно высоким сопротивлением.

Другие типы металлических нагревательных элементов включают резистивную проволоку, которая обычно используется в тостерах, фенах, печах и подогреве полов.Кроме того, протравленная фольга, которая также сделана из тех же материалов, что и проволока сопротивления, и обычно используется в системах прецизионного нагрева.

Нагревательные элементы

PTC, которые сделаны из проводящей резины PTC, увеличивают удельное сопротивление экспоненциально с повышением температуры. Эти элементы работают с нагревателями, вырабатывающими большое количество энергии на холоде. В результате они быстро нагреваются и поддерживают постоянную температуру.

  • Композитные нагревательные элементы

В композитных нагревательных элементах трубчатые элементы или элементы в оболочке образуют тонкую спираль из проволоки из стойкого к нимрому нагревательного сплава.Композитные нагревательные элементы могут быть встроены в такие приборы, как тостер, в виде прямого стержня. И наоборот, композитные элементы можно сгибать и использовать в таких приборах, как электрические плиты, духовки или кофеварки.

Как починить или отремонтировать ТЭНы?

Многие нагревательные элементы имеют номер детали на самом элементе. Это помогает идентифицировать деталь, которая помогает при замене. Например, знание точной детали помогает техническим специалистам решать любые проблемы с нагревательными элементами (в частности, в печи).

«Номер детали нагревательного элемента указан на нагревательном элементе. На всех печах указаны модель и серийный номер на видном месте, чтобы облегчить поиск запасных частей. Если печь установлена ​​поставщиком услуг, поставщик услуг также размещает наклейку с контактной информацией на внешней стороне печи для получения помощи и услуг по ремонту. Если номер недоступен, производитель печи, также четко обозначенный на внешней стороне печи, предоставит нужный элемент для замены нагревательного элемента.”

Тем не менее, домашние мастера должны учитывать, что для замены нагревательных элементов требуется опытный подрядчик по HVAC. Как правило, компания, которая установила вашу печь, лучше всего подходит для ремонта, но любой подрядчик по качественному отоплению знает, как исправить проблемы с нагревательным элементом.

По любым вопросам или помощи с вашей системой отопления или нагревательными элементами SolvIt имеет опыт и персонал для решения любых проблем!

Как работают масляные радиаторы?

Внутреннее устройство наших бытовых приборов - чудесная загадка, которую мы никогда не ставим под сомнение, и пока они выполняют свою работу, зачем нам? Дело не в том, что вам нужна электрическая схема тостера для его использования.Однако наиболее любопытным из нас нравится узнавать все до мельчайших подробностей о наших продуктах, поэтому, если вы один из таких людей, этот блог определенно для вас. Электрические масляные радиаторы - одни из самых энергоэффективных обогревателей, но как они работают? Для некоторых они могут быть очевидными, но вы будете удивлены заблуждениями, которые все еще окружают эту форму нагревательного прибора. Вот почему мы вплотную подошли к маслонаполненным радиаторам, чтобы понять, что ими движет.

Основы

Масляные радиаторы работают с использованием электрического элемента для нагрева резервуара с термомаслом внутри прибора. Электрический элемент полностью погружен в масло, поэтому при нагревании все создаваемое тепло передается окружающей жидкости. Вы можете сравнить масляные радиаторы с моделями центрального отопления, поскольку в обоих типах используется нагретая жидкость для передачи тепла по поверхности прибора. Однако ключевое различие между ними заключается в том, что масляный радиатор использует свой собственный внутренний нагревательный элемент для нагрева жидкости внутри, тогда как вода для радиатора центрального отопления нагревается снаружи от прибора котлом и зависит от системы взаимосвязанных труб.По сути, радиатор центрального отопления - это просто пустая оболочка до тех пор, пока через него не течет горячая вода, но масляный электрический радиатор - это универсальный автономный блок, который можно установить практически где угодно.

Как работает нагревательный элемент

Нагревательный элемент внутри маслонаполненного радиатора представляет собой просто катушку из металлического резистивного провода, вставленную в основание. Когда подается электрический ток, электроны сжимаются друг с другом при движении по узкой длине провода, создавая трение и тепло при движении.По мере того как провод нагревает масло, тепло передается корпусу радиатора, который, в свою очередь, нагревает объем воздуха в помещении. Форма и размер нагревательного элемента могут различаться у разных производителей, но основной принцип всегда остается одним и тем же.

Конвекция внутри, конвекция снаружи

Мы рассмотрели процесс обогрева, но что на самом деле происходит внутри обогревателя, чтобы сделать наши жилые комнаты такими уютными и комфортными? Все связано с конвекцией - формой передачи тепла, которая имеет место в газах и жидкостях, когда их атомы перемещаются из одного места в другое.Когда масло внутри радиатора нагревается, молекулы начинают циркулировать в конвекционном цикле. При расширении теплое масло поднимается к верхней части радиатора, выталкивая любое более холодное масло вниз к элементу, готовому к повторному нагреву. Если вы обнаружите, что эта часть поверхности радиатора холоднее, чем остальная, это происходит из-за цикла конвекции жидкости, происходящего внутри обогревателя. Когда теплое масло течет в этом непрерывном цикле, тепло передается к корпусу радиатора, и начинается другой процесс конвекции, но на этот раз за пределами нагревателя.

Как и все радиаторы, маслонаполненные модели отдают две трети тепла в виде конвекции, и для максимальной эффективности многие из них имеют рифленые корпуса или ребра для максимального контакта с воздухом. Вот почему портативные масляные радиаторы меньшего размера, как правило, имеют очень похожую конструкцию с множеством плотно расположенных колонн для увеличения площади поверхности. На первый взгляд это может быть неочевидным, но наши более крупные масляные радиаторы также используют ту же концепцию, хотя их ребра скрыты за гладким, современным внешним видом, сочетающим эффективность и эстетику.

Где возникают заблуждения…

Те, кто плохо знаком с маслонаполненными радиаторами, могут ошибочно полагать, что им необходимо периодически доливать свой прибор, но это не так. Эти радиаторы представляют собой герметичные блоки, а масло внутри используется в качестве теплового резервуара для элемента, а не в качестве расходуемого топлива. Пока радиатор работает правильно, это масло никуда не денется. В том крайне маловероятном случае, когда вам понадобится пополнить один из этих продуктов, важно, чтобы вы оставили эту задачу на усмотрение профессионала, потому что это может создать серьезную опасность, если оставлено на руках у любителя.Причина этого в том, что все маслонаполненные радиаторы заполнены только до определенного уровня. Это не производитель, пытающийся урезать клиентов, скупясь на наполнение - воздушный зазор в верхней части нагревателя жизненно важен для здоровья прибора, поскольку обеспечивает масло внутри места для безопасного расширения. Еще одна причина, по которой вы никогда не должны пытаться заправлять маслонаполненный радиатор, заключается в том, что производители не всегда используют один и тот же раствор для заливки своей продукции. Если одна компания может использовать минеральное масло, другая может использовать специально разработанную жидкость с особой формулой, поэтому дело не в том, чтобы взять универсальное масло для радиатора и просто долить его.Однако, повторяю, большинство маслонаполненных радиаторов без проблем работают в течение многих лет, поэтому вам не нужно беспокоиться о текущем техническом обслуживании. Если у вас все же возникнут проблемы, просто убедитесь, что вы не используете подход «сделай сам»; всегда обращайтесь к поставщику или производителю за указаниями.

Наши масляные электрические радиаторы

Масляные радиаторы, благодаря своей надежности и эффективности, являются опорой домашних хозяйств по всей стране. Если вы ищете масляные радиаторы с новейшими технологиями, наша линейка Haverland Designer TT была недавно обновлена ​​в 2018 году и теперь обладает большим количеством функций энергосбережения, чем когда-либо.Мы надеемся, что этот блог осветил для вас мир маслонаполненных радиаторов, но если вам понадобится дополнительная информация о нашем ассортименте, наша команда по продажам всегда готова помочь.

Из электрической энергии в тепловую

Как вы думаете, что произойдет, если поместить электрический стержень в стакан с водой? Через некоторое время вода нагреется. Электрическая энергия преобразуется в тепловую. Но как? Через стержень проходит напряжение, и в его проводе генерируется ток.Электроны, сталкиваясь с атомами в проводе, передают энергию от движущихся электронов металлической решетке в проводе. Атомы этой металлической решетки колеблются из-за дополнительного увеличения этой энергии. И они вибрируют все больше и больше по мере того, как получают энергию и вырабатывается тепловая энергия.

Что такое преобразование электрической энергии в тепловую?

Как следует из названия, преобразование электрической энергии в тепловую - это не что иное, как преобразование одной формы энергии в другую.

Если устройство имеет вход в виде электрической энергии, а выход в виде тепла, то здесь происходит преобразование.

Пример 1: для преобразования электрической энергии в тепловую:

Преобразование энергии легко пояснить на простом примере. Вы даже можете попробовать это у себя дома. Просто возьмите электрическую лампочку и включите ее в розетку. Теперь включите свет на 5-10 мин. Теперь выключите свет и коснитесь электрической лампочки, вы почувствуете тепло в электрической лампочке.Это потому, что электрическая энергия преобразуется в тепловую энергию, а в электрической лампочке - энергию света.

Пример 2: для преобразования электрической энергии в тепловую:

Теперь возьмем змеевиковый нагреватель. Возьмите ведро с холодной водой, и вы даже можете проверить ее температуру с помощью термометра. Теперь включите розетку нагревателя змеевика на 10 мин. Теперь отключите розетку и проверьте температуру воды в ведре. На градуснике видно повышение температуры. Вопрос в том, как повышается температура ?? Это связано с преобразованием электрической энергии в тепловую.

Как электрическая энергия преобразуется в тепловую

Электрический нагрев - это любой процесс, при котором электрическая энергия преобразуется в тепло. Общие области применения включают отопление помещений, приготовление пищи, водонагревание и промышленные процессы.

Электронагреватель - это электрический прибор, преобразующий электрическую энергию в тепло. Нагревательный элемент внутри каждого электрического нагревателя представляет собой просто электрический резистор и работает по принципу джоулева нагрева: электрический ток через резистор преобразует электрическую энергию в тепловую.В большинстве современных электронагревательных приборов в качестве активного элемента используется нихромовая проволока. В нагревательном элементе, изображенном справа, используется нихромовая проволока, поддерживаемая термостойкой, огнеупорной, электроизоляционной керамикой.

Примеры преобразования электрической энергии в тепловую:

  • Радиационные обогреватели
  • Конвекционные обогреватели
  • Тепловентиляторы
  • Система освещения
  • Тепловые насосы
  • Микроволновая печь

Что следует помнить
  • Преобразование энергии происходит, если энергия переходит из одной формы в другую
  • Если на входе устройство поступает в виде электрической энергии, а на выходе оно выделяется в виде тепла, то здесь происходит преобразование.
  • Электрическая лампочка - один из примеров преобразования электрической энергии в тепловую.

Электроэнергия прочие виды

Конвекторные обогреватели

- подробное руководство

В офисах, гостиницах, школах, магазинах розничной торговли, спортивных сооружениях и других типах зданий обычно есть комнаты, которые можно эффективно обогревать с помощью обогревателей, таких как конвекторы, излучающие потолочные панели или инфракрасные излучающие обогреватели.

Для этих применений «внешний вид» нагревательного элемента так же важен, как и его производительность.При правильном сочетании индивидуальной настройки и производительности конвекторы могут быть идеальным решением для зданий со сложными потребностями в отоплении.

Что такое конвекторный обогреватель?

Конвекторные обогреватели

- также называемые конвекционными обогревателями или просто конвекторами - это обогреватели без вентилятора, которые используют естественную конвекцию для перемещения нагретого воздуха обратно в кондиционируемое пространство, что делает их намного тише, чем тепловентиляторы. Без использования вентилятора для продувки воздухом конвектор является отличным выбором для минимизации циркуляции пыли и пыльцы, что улучшает рабочую среду.

Архитекторы тратят бесчисленные часы на дизайн интерьера, создавая в этих помещениях желаемую атмосферу. Подумайте о том, как использование света и выбор цвета, мебели и материалов влияют на атмосферу в вестибюле отеля или в зале заседаний офиса. Следовательно, нагревательные элементы должны «сливаться» или «дополнять» окружающую среду.

В то же время, эти блоки должны помочь архитекторам и инженерам решить проблемы отопления, такие как противодействие сквознякам возле окон, уменьшение конденсации на стекле и помощь в де-стратификации воздуха в пространстве.

Учитывая все эти факторы, не существует универсального решения по отоплению для каждого здания. Скорее, указанные архитекторы и инженеры должны решать свои отдельные проблемы с отоплением с помощью настраиваемых решений для обеспечения оптимальной рентабельности и общей функциональности.

Конвекторы

идеально подходят для использования в помещениях с большими окнами, таких как офисы, школы и вестибюли гостиниц. Обычно устанавливаемые на уровне пола на внешних стенах и под окнами конвекторы обеспечивают движение воздуха вверх, чтобы противодействовать нисходящим холодным потокам и минимизировать конденсацию.

Доступные в различных размерах, конфигурациях и цветах, конвекторы также обладают универсальностью в дизайне и установке. Архитекторы и инженеры могут использовать настраиваемые функции для разработки конвекторов, которые соответствуют индивидуальным проектным спецификациям проекта, а также для решения проблем отопления, не тратя впустую энергию или пространство. Доступны модели, которые могут быть размещены в траншее, помещены в специальные корпуса или установлены другими способами.

Конвекторы

имеют широкий спектр вариантов управления от встроенных термостатов для управления отдельными блоками до элементов управления кремниевым выпрямителем (SCR), которые можно интегрировать в системы управления зданием (BMS).

Как работает конвекционный нагреватель?

В результате естественного явления, известного как «конвекция», воздух внутри конвектора нагревается, становясь менее плотным, чем окружающий холодный воздух, что позволяет ему подниматься за счет плавучести. По мере того, как нагретый воздух поднимается, более холодный воздух с пола втягивается в конвектор, создавая постоянный поток. При размещении конвекторов под окном нагретый воздух поднимается вверх и блокирует поступление холодного воздуха вниз, создавая нагретую воздушную завесу.

Все конвекторы содержат два компонента, которые работают вместе, чтобы безопасно подавать нагретый воздух в помещение: элемент и предел превышения температуры.

Элемент преобразует электрическую энергию в тепло, пропуская электрический ток через специально разработанный резистивный провод. Элементы, используемые в конвекторах, имеют металлическую оболочку и состоят из спирально намотанного провода сопротивления, заключенного в изолирующий порошок (оксид магния, MgO), заключенный в металлическую оболочку.

Ребра добавлены к стержню элемента для улучшения теплопередачи за счет создания эффекта дымохода, направляя воздух, чтобы течь над элементом, и большую поверхность ребер для нагрева воздуха, проходящего через устройство.Большинство конвекционных обогревателей имеют алюминиевые ребра, прикрепленные к стержню под давлением. Однако для сверхмощных и взрывозащищенных конвекторов предусмотрены специальные стальные ребра, припаянные к стержню, чтобы лучше соответствовать более высоким требованиям.

Пределы превышения температуры - это устройства измерения температуры, расположенные на элементе или рядом с ним, которые прерывают подачу электричества к элементу в случае возникновения аномально высоких температур. В конвекторах устройство ограничения превышения температуры чаще всего активируется, когда входное или выходное отверстие для воздуха блокируется драпировкой или мебелью, вызывая накопление тепла.

Использование конвектора: когда, где и как

Конвекторы

обычно устанавливаются по периметру комнат, чтобы блокировать нисходящие потоки, вызванные холодной внешней стеной, охлаждающей воздух рядом с ней, и противодействовать потерям при передаче. В большинстве случаев конвекторы монтируются на уровне пола вдоль наружной стены и под окнами, позволяя нагретому воздуху подниматься из верхней части агрегата и блокировать холодный «нисходящий» воздух.

Конвекторы

втягивают более холодный воздух из зоны пола, нагревают его, а затем выпускают к потолку, где он охлаждается, падая обратно на пол для завершения цикла.Этот эффект цикличности или вращения лучше всего работает с низкими и средними потолками высотой от 8 до 10 футов.

Для эффективного обогрева зданий с большими многоэтажными окнами на каждом этаже можно установить вторую серию конвекторов, чтобы предотвратить каскадный эффект нисходящего потока. В то время как поднимающийся нагретый воздух блокирует нисходящий поток, он также создает завесу из теплого воздуха, которая действует как буфер, предотвращая потерю тепла из помещения в холодную стену.

Для зданий с хорошей изоляцией и небольшим количеством остекления может быть достаточно использования более компактных конвекторов.Эти обогреватели будут устанавливаться только под окном, что позволит установить меньше обогревателей и снизить начальную стоимость. Эти блоки, однако, по-прежнему будут обеспечивать двойную функцию противодействия нисходящему потоку и эффекту передачи.

Теплое место работы

Коммерческие здания охватывают весь спектр - от больниц и домов престарелых до школ, гостиниц и магазинов. Чтобы приспособиться к самым разным условиям в этих помещениях, многие производители конвекторов предлагают различные стили и конфигурации, в том числе:

  • Конвекторы с подачей спереди и снизу
  • Встраиваемые шкафные конвекторы
  • Конвекторы на пороге
  • Архитектурные конвекторы с элементами дизайна, которые помогают им гармонировать с большинством внутренних пространств или дополнять их.

Как и в жилых помещениях, в коммерческих целях конвекторы следует устанавливать на внешней стене.В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Декор комнаты, а также ее теплопотери определят, какой стиль лучше всего подходит для применения.

Большие открытые офисы по периметру, рассчитанные на несколько человек, идеально подходят для установки мощных плинтусов, ветрозащитных барьеров, коммерческих конвекторов и архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости.

Использование конвекторов в вестибюлях аналогично использованию в больших офисах открытого типа, за исключением того, что необходимо уделять особое внимание тому факту, что люди больше перемещаются в вестибюлях. Аналогичным образом, в вестибюлях с многоэтажными окнами и атриумами количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги в верхней части окна, не может быть произведено конвекцией на уровне пола. только оборудование. В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола, работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов над окном, будут обеспечивать достаточное количество нагретого воздуха.

Независимо от размера офиса или вестибюля, при наличии стекла от пола до потолка следует рассмотреть возможность использования конвекторов на пьедестале.

Уютный дом

Поскольку конвекторы не имеют движущихся частей и используют естественный поток воздуха, а не принудительный, они идеально подходят для тихих жилых помещений. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Тем не менее, при установке конвектора разработчики и инженеры должны обеспечить достаточное пространство на стене для размещения мебели и драпировки, а также принять во внимание расположение электрических розеток, чтобы избежать опасностей.Конвекторы с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их безопасным выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен, чтобы исключить холодный нисходящий поток, а также под окнами вдоль других стен. Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель.Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Дополнительным преимуществом обогрева подвала является обогрев пола в помещениях выше, повышая уровень комфорта основного этажа.

In du strial, беспроблемное нагревание

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом функционируют должным образом при минимальном техническом обслуживании.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощные конвекторы в виде шкафов обеспечивают равномерное отопление, но при этом сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Кабинетные конвекторы можно встраивать, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной. В некоторых промышленных применениях существует вероятность присутствия опасных газов, и взрывозащищенные конвекторы могут лучше подходить для этих помещений.

Конвекционные обогреватели могут удовлетворить потребности в отоплении практически любого здания без ущерба для эстетики или эффективности.Решения для конвекции, легко настраиваемые и изготавливаемые на заказ, позволяют разработчикам и инженерам интегрировать обогреватели в свои конструкции без потери энергии или бюджета.

Рекомендации для жилых помещений

Поскольку конвекторы не имеют движущихся частей и используют естественный поток воздуха, а не принудительный, они идеально подходят для помещений, где шум движения воздуха, связанный с принудительным нагревом вентилятора, нежелателен. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Однако необходимо следить за тем, чтобы на стене оставалось достаточно места для размещения мебели и драпировки после установки конвектора. Кроме того, необходимо учитывать расположение электрических розеток.

Конвекторы с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их хорошим выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен для исключения сквозняков, а также под окнами других стен.

Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель. Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Дополнительным преимуществом обогрева подвала является обогрев пола в помещениях выше, повышая уровень комфорта основного этажа.

Рекомендации для коммерческих приложений

Коммерческие здания охватывают весь спектр - от больниц и домов престарелых до школ, гостиниц и магазинов.Чтобы приспособить эти помещения к самым разным условиям, многие производители конвекторов предлагают различные стили и конфигурации.

Среди них - конвекторы с фронтальным и нижним входом, встраиваемые конвекторы для шкафов, конвекторы на подоконнике и архитектурные конвекторы, элементы дизайна которых помогают им гармонировать с большинством внутренних пространств или дополнять их.

Как и в жилых помещениях, в коммерческих помещениях конвективный обогреватель следует устанавливать на внешней стене.Внешний вид передних приточных конвекторов, установленных на уровне пола, необходимо сопоставить со способностью чистящего оборудования проникать под нижние приточные конвекторы, установленные на несколько дюймов над полом, с меньшим повреждением обогревателя. Решением могут служить встраиваемые шкафы или коммерческие конвекторы, устанавливаемые на пороге.

В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Чтобы определить, какой стиль лучше всего подходит для данной области применения, следует использовать декор комнаты, а также ее потери тепла.Если присутствует стекло от пола до потолка, следует рассмотреть возможность использования конвекторов на пьедестале.

Большие открытые офисы по периметру, рассчитанные на несколько человек, идеально подходят для установки мощных плинтусов, ветрозащитных барьеров или коммерческих конвекторов на подоконнике, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости. Как и в случае с отдельными офисами, при наличии остекления от пола до потолка следует рассмотреть возможность использования напольных конвекторов.

Использование конвекторов в вестибюлях будет таким же, как и в больших открытых офисах, описанных выше, за исключением того, что необходимо уделить особое внимание тому факту, что люди, как правило, больше перемещаются в вестибюлях. Знание ожидаемых схем движения важно при размещении обогревателя, особенно в конце проходов на пьедестале, если присутствует стекло от пола до потолка и рассматриваются конвекторы на пьедестале. Вестибюли с многоэтажными окнами и атриумы представляют собой уникальное применение конвективных обогревателей.

Количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги на верхней части окна, не может быть произведено одним только конвекционным оборудованием на уровне пола.В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов (3–4,5 м) над окном, будут обеспечивать достаточное количество нагретого воздуха.

Архитектурные конвекторы имеют в нижней части корпуса прорези для забора воздуха, а не большие отверстия в большинстве коммерческих конвекционных устройств. Эти прорези выглядят законченными, если смотреть с уровня пола. Встраиваемые или устанавливаемые на поверхность шкафные конвекторы и наклонные конвекторы хорошо подходят для использования в коридорах, кафетериях и туалетах из-за их прочной конструкции.Монтаж в нишу также важен в тех областях, где пространство ограничено.

Рекомендации для промышленного применения

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом функционируют должным образом, не требуя особого обслуживания.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощные конвекторы в виде шкафов обеспечивают равномерное отопление, но при этом сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Шкафные конвекторы можно встраивать в тех случаях, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной.

В некоторых промышленных применениях возможно присутствие опасных газов. Для этих целей лучше подходят взрывозащищенные конвекторы.

Рекомендации по термостату и управлению

В дополнение к определению соответствующего типа конвектора для использования в приложениях, инженеры и подрядчики также должны учитывать тип используемого термостата.Термостаты бывают встроенными или выносными.

Встроенные термостаты устанавливаются на нагреватель на заводе или на месте и не требуют внешней проводки управления, что снижает затраты на установку. Однако, поскольку встроенные термостаты установлены на обогревателях, установленных на уровне пола или около него, их лучше всего использовать в местах, где обычно нет людей или которые не требуют тщательного контроля температуры.

Выносные термостаты могут быть расположены в обогреваемой зоне, что потребует дополнительных затрат на прокладку проводов между нагревателем и термостатом.

Их расположение в предусмотренном для обогрева пространстве делает их наиболее подходящими для областей, требующих более высокой точности контроля или обычно занятых.

Не размещайте термостаты на внешних стенах, в прямом выпуске обогревателя, над любыми устройствами, вырабатывающими тепло (кофейные станции, копировальные машины или оборудование, или слишком далеко от обогревателя.

Руководство по контролю

Конвекторы

могут управляться индивидуально с помощью встроенного термостата, группами с помощью системы автоматизации здания или любым количеством опций между ними.При определении системы управления учитывайте требуемую степень точности, а также параметры проектируемого пространства. Цепи управления конвектором имеют низкое напряжение (24 В переменного тока) или напряжение сети (обычно напряжение питания нагревателя).

Общее практическое правило состоит в том, что электронные термостаты или термостаты с ртутной лампой на 24 В переменного тока являются более точными, чем стандартные биметаллические регуляторы напряжения в линии. Лучше всего расположить в центре отапливаемого помещения, но помните о расстоянии между нагревателями и термостатом.Если термостат расположен слишком далеко от обогревателей или в одном конце длинной узкой комнаты, это приведет к появлению чрезмерно нагретых карманов в пределах проектного пространства.

Выключатель

Основное назначение выключателя - полное отключение нагревателя и обеспечение дополнительного уровня безопасности от поражения электрическим током и опасности травм для персонала, работающего с нагревателем.

Выключатель размыкает (отключает) источники электропитания агрегата.Выключатель (и) может быть расположен на обогревателе или в удаленном месте.

Примечание. На нагреватель может подаваться более одного источника электроэнергии (т. Е. Отдельная цепь управления), поэтому может потребоваться установить более одного переключателя, чтобы полностью отключить нагреватель от всей электроэнергии.

Реле мощности

Реле мощности

используются для управления электрическими нагрузками, мощность которых может превышать номинал термостата. Нагреватели с напряжением питания более 277 В переменного тока, нагреватели с номинальной силой тока, превышающей номинальную мощность термостата, или нагреватели, где требуется контроль низкого напряжения, используют силовые реле для управления питающей мощностью нагревателя.

В большинстве случаев силовые реле, используемые в конвективных нагревателях, представляют собой однополюсные одноходовые устройства с контактами, рассчитанными на 600 В переменного тока, и удерживающей катушкой, рассчитанной на напряжение от 24 до 277 В переменного тока.

Поддерживающий змеевик обычно управляется термостатом, системой автоматизации здания или другим устройством управления.

Трансформаторное реле

выше номинала термостата. Но обычно они используются, когда требуется бесшумная работа и низковольтное управление.

Эти реле представляют собой комбинацию реле тока и питания 24-вольтового трансформатора.Между замыканием термостата и замыканием контакта реле есть временная задержка примерно от 45 до 60 секунд.

Преимущество трансформаторных реле в их бесшумной работе и в том, что требуется только одно устройство. Однако есть два заметных недостатка.

Во-первых, один термостат может управлять более чем одним реле, но, поскольку каждое из них приводится в действие предыдущим реле, временные задержки складываются от реле к реле. Во-вторых, из-за малой мощности трансформатора в ВА расстояние между номиналом трансформатора и термостатом ограничено (максимальное рекомендуемое расстояние = 25 футов., 7,6 м).

Трансформаторные реле нельзя использовать с трехфазными нагревателями.

Бесконечное управление (SCR)

Когда термостаты или комбинации термостатов (силовых или трансформаторных) используются для управления конвекторами, температура в помещении поддерживается за счет циклического включения нагревательного элемента до тех пор, пока термостат не сработает, а затем полного выключения до тех пор, пока термостат снова не потребует тепла. Это приводит к некоторому перегреву.

Для более точного управления конвекторы могут использовать тиристоры (в основном электронные переключатели) для поддержания температуры в помещении путем регулирования элемента от нуля до ста процентов.Этот метод позволяет обогревателю подавать только количество тепла, необходимое для поддержания температуры в помещении, выбранной на термостате. SCR выделяют изрядное количество тепла и поэтому устанавливаются на радиаторах. Из-за размеров радиаторов они поставляются только в управляющих секциях подоконника, пьедестала и архитектурных конвекторов.

Специальный электронный термостат (выносной / встроенный) обычно используется для управления тиристорами, поставляемыми с этими нагревателями. Если для управления температурой помещения используется стандартный модулирующий контроллер, доступен интерфейс.

Системы управления

Система управления в самой базовой форме может содержать только одно устройство, такое как термостат, выключатель, силовое реле или реле трансформатора.

Однако большинство систем управления более сложны, потому что часто необходимо объединить несколько элементов управления в систему для поддержания уровня комфорта области проектирования.

Многоуровневые системы управления могут применяться к любому конвективному обогревателю, но обычно используются только с подоконником, пьедесталом и архитектурными конвекторами.

Проектирование системы управления начинается с желаемых результатов и работает в обратном направлении к необходимым компонентам, и в большинстве случаев будет несколько комбинаций элементов управления, которые дадут одинаковые результаты.

Системы преобразования электроэнергии - Системы отопления




Системы преобразования энергии обычно называют функцией они выступают. Преобразование энергии происходит в нагрузке электрического система питания. Общие типы нагрузок энергосистемы - это те, которые преобразуют электрическую энергию в тепло, свет или механическую энергию.Есть разные виды освещения, отопления и механических нагрузок, применяемые в промышленности, торговле здания и дома. Некоторые из этих систем преобразования энергии будут обсуждается в разделах 12, 13 и 14.

ТЕРМИНОЛОГИЯ

Этот раздел посвящен системам отопления. Изучив этот раздел, вы должны понимать следующие термины:

  • Резистивный нагрев
  • Индукционный нагрев
  • Диэлектрический нагрев
  • Электросварка
  • Сварка сопротивлением
  • Дуговая сварка
  • Индукционная сварка
  • Контакторы SCR
  • Системы электрического отопления
  • Британские тепловые единицы (BTUS)
  • Расчетная разница температур
  • Градусов дней
  • Тепловое сопротивление (R)
  • Коэффициент теплопередачи (U)
  • Тепловой насос
  • Система кондиционирования воздуха

ОСНОВНЫЕ ТЕПЛОВЫЕ НАГРУЗКИ

Большинство нагрузок, подключенных к системам электроснабжения, производят определенную количество тепла, в основном в результате протекания тока через резистивный устройств.Во многих случаях тепло представляет собой потерю мощности в цепи, поскольку тепловая энергия не является типом энергии, для которой предназначена система производить. Например, светильники производят тепловую энергию, а также свет. энергия.

Преобразование электрической энергии в тепловую при производстве света нагрузка снижает эффективность этого загрузочного устройства, поскольку не все доступная энергия источника преобразуется в световую энергию. Однако есть несколько типов систем преобразования энергии, которые в основном являются тепловыми нагрузками.Их основная функция - преобразовывать электрическую энергию в тепловую. Некоторые базовые системы включают резистивный нагрев, индукционный нагрев и диэлектрический нагрев. (емкостный) нагрев.

Нагрев сопротивления

Тепловая энергия вырабатывается при прохождении электрического тока через резистивную материал. Во многих случаях тепловая энергия, производимая электрическим ток нежелателен; однако для некоторых приложений требуется контролируемый резистивный нагрев.Полезное тепло может передаваться от резистивного элемента. до точки использования обычными методами теплопередачи-конвекции, излучение или проводимость. Корпус нагревательного элемента необходим для управления передача тепла конвекцией и излучением. Для передачи тепла проводимость, нагревательный элемент находится в прямом контакте с материалом быть нагретым. Фактическая теплопередача обычно включает комбинацию этих методы.

РИС. 1 иллюстрирует принцип резистивного нагрева.Самостоятельный В нагревательном элементе используется спиральный резистивный провод, который помещается внутри теплопроводный материал и заключен в металлическую оболочку. Этот принцип может использоваться для нагрева воды, масла, окружающей атмосферы или различных другие СМИ. Этот тип обогревателя может использоваться на открытом воздухе или под водой. в среде, которая должна быть нагрета. Срок службы элементов сопротивления зависит от в основном от рабочей температуры. С повышением температуры тепловая мощность также увеличивается.2 р).

Индукционный нагрев

Принцип индукционного нагрева показан на фиг. 2. Вырабатывается тепло в магнитных материалах, когда они подвергаются воздействию переменного тока (AC) поле. В показанном примере ток индуцируется в нагретом материале. электромагнитной индукцией. Это вызвано приложением переменного тока к нагревательной катушке. Нагреваемый материал должен быть проводником. для индукции тока.Обычно это высокочастотный источник переменного тока. в диапазоне 100-500 кГц используется для получения высокой тепловой мощности. Этот высокая тепловая мощность связана с большим наведенным напряжением.


(вверху) РИС. 1. Принцип резистивного нагрева; (внизу) ФИГ. 2. Индукционный нагрев принцип

Поскольку магнитное поле, создаваемое высокочастотным источником переменного тока, движется через нагреваемого материала, индуцированное напряжение вызывает вихревые токи (циркулирующие токи) течь в материале.Нагревание происходит из-за сопротивления материала к течению вихревых токов. Вырабатывается тепло быстро этим методом, что является преимуществом.

Основное применение процесса индукционного нагрева - обработка металлов. промышленности, для таких процессов, как закалка, пайка, плавка и отжиг металлов. По сравнению с другими методами нагрева производство тепла этого процесса чрезвычайно быстро. Площадь металла, которая на самом деле нагрев можно регулировать размером и положением нагревательных спиралей индукционного нагревателя.Такой контроль сложно осуществить. другими методами. Индукционные печи используют принцип индукционного нагрева.

Путем изменения частоты напряжения, подаваемого на индукционный нагреватель. обмоток можно варьировать глубину проникновения тепла в нагретый металл. На более высоких частотах тепло, выделяемое индуцированным током от нагревательных спиралей не проникает так глубоко из-за так называемой "кожицы" эффект ». Таким образом, тепло будет проникать глубже на более низких частотах.Когда тепло должно быть локализовано только на поверхности материала, например, для поверхностного упрочнения металла используются более высокие частоты. Цена индукционных нагревателей более высокой частоты больше, потому что более сложные схемы генератора необходимы для создания этих частот.


РИС. 3. Принцип емкостного нагрева

Диэлектрический (емкостный) нагрев

Индукционный нагрев можно использовать только с токопроводящими материалами.Следовательно, необходимо использовать какой-либо другой метод для нагрева непроводящих материалов.

Такой способ проиллюстрирован на фиг. 3 и называется диэлектрическим или емкостный нагрев. Непроводники можно нагреть, поместив их в электростатическое поле, создаваемое между двумя металлическими электродами, на которые подается питание. от источника высокочастотного переменного тока. Нагреваемый материал становится диэлектриком. или изоляция емкостного устройства. Металлические электроды составляют две тарелки.

Когда высокочастотный переменный ток подается на диэлектрическую нагревательную сборку, изменение характера применяемого переменного тока вызывает внутреннюю атомную структуру диэлектрического материала искажаться. Поскольку частота AC увеличивается, количество внутренних атомных искажений также увеличивается.

Это внутреннее трение вызывает большое количество тепла в непроводящей материал. Частоты в диапазоне 50 МГц могут использоваться для нагрева диэлектрика.Диэлектрический нагрев вызывает быстрый нагрев, который равномерно распределяется по всей поверхности. нагретый материал. Обычно этот метод нагрева применяется в склейка фанеры и склейка пластиковых листов.

ЭЛЕКТРИЧЕСКИЕ СВАРОЧНЫЕ НАГРУЗКИ

Электросварка - еще один распространенный вид преобразования энергии с выделением тепла. система. Типы электросварочных систем включают контактную сварку, электродуговая сварка, индукционная сварка.

Сварка сопротивлением

Несколько знакомых методов сварки, например точечная сварка, шовная сварка, и стыковая сварка - это процессы контактной сварки. Все эти процессы полагаться на принцип резистивного нагрева. Точечная сварка, изображенная на ИНЖИР. 4А, выполняется на листах металла внахлест, которые обычно толщиной менее 1/4 дюйма. Металлические листы зажимаются между двумя электродами, и электрический ток проходит через электроды и металлические листы.Ток заставляет металлы плавиться. Мгновенный ток через электроды обычно превышает 5000 ампер, в то время как напряжение между электродами менее 2 вольт.

Шовная сварка, показанная на РИС. 4B, достигается пропусканием листов металла между двумя прижимными роликами, в то время как непрерывно прерываемый ток проходит через электроды. Принцип работы шовной сварки такая же, как при точечной сварке.Несколько других подобных методов, которые называются стыковой сваркой, сваркой кромок и сваркой выступов, также широко используются.

Электродуговая сварка

В то время как при контактной сварке используется давление на свариваемые материалы, Электродуговая сварка позволяет получать сварные металлы путем локального нагрева без давление, как показано на фиг. 5. Электрическая дуга возникает, когда электрод сварщика приводят в контакт со свариваемым металлом.Углерод Электроды используются для дуговой сварки постоянным или переменным током цветных металлов и сплавов. Не все металлы можно сваривать дуговой сваркой. Когда металлы при сварке, часть свариваемых металлов расплавляется, создавая металлическая ванна, которая при необходимости добавляется с помощью присадочного стержня. Затем лужа (ванна расплавленного металла) заполняет зазор (кратер дуги), который создавалась дугой электрода. Различные типы и различное вольтамперное напряжение имеются рейтинги электродуговых сварщиков.

Для дуговой сварки требуется меньшее количество тока, чем для сварки сопротивлением. сварка. Сила тока может составлять от 50 до 200 ампер, а для некоторых - выше. Приложения. Напряжение обычно составляет от 10 до 50 вольт. Электрический Аппарат для дуговой сварки может работать от переносного генератора, аккумуляторного блока, понижающий трансформатор, или блок выпрямления.


РИС. 4. Методы контактной сварки: (A) точечная сварка, (B) шовная сварка

Индукционная сварка

В процессе индукционной сварки используется принцип индукционного нагрева. сплавить металлы вместе.Высокочастотный переменный ток подается на нагревательную спираль, в которую помещаются свариваемые материалы. Трубчатый металл часто бывает сварены таким образом.

РАСХОДЫ НА ЭНЕРГИЮ ДЛЯ ЭЛЕКТРИЧЕСКИХ СВАРКОВ

Электросварщики - достаточно специализированный вид оборудования, так как они используйте очень большой ток при низких уровнях напряжения. У них есть своеобразное влияние на работу энергосистемы. Они тянут большие суммы тока на короткие промежутки времени.Выпрямители с кремниевым управлением (SCR) обычно используются для управления запуском и остановкой больших токов связанных с электросварщиками. Текущий рейтинг этих устройств должен быть очень высоким, иногда в диапазоне от 1000 до 100000 ампер, а оборудование для распределения энергии должно выдерживать эти высокие токи. SCR обсуждаются в Разделе 17.


РИС. 5. Электродуговая сварка

РИС. 6 иллюстрирует типичную электросварочную систему.Подача питания переменного тока от параллельной цепи энергосистемы понижается на трансформатор для подачи переменного напряжения на сварщика или выпрямленный для производства Напряжение постоянного тока для сварщиков постоянного тока. В любом типе машины контактор SCR может использоваться для контроля времени включения и выключения сварочного аппарата.


РИС. 6. Блок-схема типовой электросварочной установки

Контакторы SCR

Контакторы

SCR - это электронные устройства управления, предназначенные для работы с большими количества тока.SCR запускаются или включаются подаваемыми импульсами. синхронизацией или последовательностью цепей сварщика. SCR обычно охлаждается оборотной водой. Обсуждаются принципы работы SCR. в Разделе 17.

СИСТЕМЫ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Очень важным видом преобразования электроэнергии является тот, который требует место в системах отопления и кондиционирования домов, производств, и коммерческие здания.Эти нагрузки преобразуют высокий процент общий объем поставленной электроэнергии. Хотя природный газ и системы подогрева мазута все еще используются, электрическое отопление становится с каждым годом все больше. Системы кондиционирования также становятся все более популярными. обычно используется для охлаждения зданий. Использование электрического отопления и кондиционирования системы сделали нас еще более зависимыми от электроэнергии. Теперь мы используем электроэнергия для поддержания комфортной среды внутри зданий.

Основы электрического отопления

Есть несколько важных факторов, которые вы должны понимать, чтобы иметь знания в области электрического отопления. Тепло измеряется в британских термиках. единиц (BTUS). Одна британская тепловая единица - это количество тепла, необходимое для повышения температуры. одного фунта воды на один градус Фаренгейта. Тепловая энергия в количестве 3,4 БТЕ в час эквивалентно одному ватту электроэнергии.

Еще один важный фактор, который следует учитывать при изучении электрического отопления расчетная разница температур.В этом разница между внутри и температура наружного воздуха в градусах Фаренгейта. Внешняя температура считается самой низкой температурой, которая ожидается в течение нескольких раз в год. Внутренняя температура - это желаемая температура (термостат параметр).

Коэффициент, используемый в сочетании с расчетной разницей температур, называется градусные дни. Фактор градус-день используется для определения среднего числа. градусов, что средняя температура ниже 65 ° F.Эти данные усреднены в сезонные периоды для рассмотрения при теплоизоляции зданий.

Важность изоляции

Изоляция здания - очень важный фактор в электрическом системы отопления. Изоляция используется для предотвращения утечки тепла. Качество изоляции выражается коэффициентом термического сопротивления (R). Общая тепловое сопротивление здания определяется исходя из теплового сопротивления всей конструкции (дерево, бетон, изоляция и т. д.).Обратный теплового сопротивления называется коэффициентом теплопередачи (U), который это выражение количества теплового потока через площадь, выраженное в британских британских фунтах стерлингов на квадратный фут в час на градус Фаренгейта. Следующие формулы используются для преобразования U или R в электрические единицы (ватты):

1

термическое сопротивление = ------------- коэффициент теплопередачи

коэффициент теплопередачи

Вт = ------------ 3.4 или:

Вт = 0,29 × U

Производители изоляции могут предоставить различные таблицы, которые могут быть используется для оценки потерь тепла, которые могут возникнуть в зданиях разного типа строительства. Потеря тепла происходит, в частности, через окна и двери зданий. Периодическое открывание дверей также имеет значительную влияние на теплопотери. Здание должно иметь достаточную изоляцию, чтобы уменьшить потери тепла; в противном случае электрические системы отопления и кондиционирования быть очень неэффективным.Теплопотери здания в первую очередь зависят от конструкции здания, а также от расчетного коэффициента температурного перепада в районе, где находится здание. Здания из бетона имеют другое количество теплопотерь по сравнению с конструкцией из деревянного каркаса. Потеря тепла будет происходить через стены, пол, окна и потолок. Каждый из них необходимо учитывать при оценке теплопотерь здания.

Следующий пример задачи поможет вам понять важность добавления теплоизоляции в здание.

Пример задачи:

Дано: здание, построенное для обеспечения следующего теплового сопротивления (R) факторы:

(a) Наружная черепица R = 0,80

(б) Обшивка фанерная R = 0,75

(c) Используемая строительная бумага R = 0,04

(г) Конструкция стены R = 0,85

(д) Штукатурка стен R = 0,35

(е) Изоляция R = 11,0

Найдите: полное тепловое сопротивление (R), коэффициент теплопередачи. (U) и мощность потерь тепла (Вт) как с изоляцией, так и без нее.

Раствор (без изоляции):

Из результатов этой задачи видно, что добавление изоляции в стены здания оказывает большое влияние на теплопотери. Изоляция имеет гораздо больший эффект в контроле теплопотерь, чем конструкция материалы, использованные для постройки.

Системы электрического отопления и охлаждения

Сегодня используется несколько типов систем электрического отопления. Некоторые общие это обогреватели для плинтусов, настенные или потолочные обогреватели и обогреватели. насосы.В большинстве этих систем для циркуляции тепла используется принудительный воздух.

У одних электронагревателей есть индивидуальные термостаты, другие - подключаемые. к одному центральному термостату, который контролирует температуру во всем здании. Возможность иметь контроль температуры в каждой комнате является преимуществом. систем электрического отопления.

Тепловые насосы

В последние годы большой популярностью стали пользоваться тепловые насосы как комбинированные. отопительно-охлаждающая установка для зданий.Тепловой насос - это теплообменник. Блок. Когда наружная температура теплая, тепловой насос действует как воздушный кондиционер и передает внутреннее тепло наружу. Этот рабочий цикл меняется на противоположный при низких температурах наружного воздуха. В зимой наружное тепло передается внутрь здания. Этот процесс может происходить при низких температурах, так как всегда есть определенное количество тепла в наружном воздухе даже при отрицательных температурах.Однако при более низких температурах снаружи меньше тепла. воздуха.

Таким образом, тепловые насосы передают тепло, а не производят его. Поскольку тепловые насосы не выделяют тепло, как блоки резистивного нагрева, они более экономичны с точки зрения энергосбережения. Нагрев и охлаждение - обратимые процессы в тепловом насосном агрегате; таким образом, устройство является автономным.

Реверсивная функция тепловых насосов снижает потребность в пространстве для раздельные нагревательные и охлаждающие агрегаты.Еще одно преимущество заключается в том, что изменение переход от нагрева к охлаждению может производиться автоматически. Эта функция может быть желанным в весенний и осенний сезоны во многих районах, где температуры очень изменчивы. В очень холодных регионах тепловой насос может быть дополнен дополнительным блоком резистивного нагрева.

Этот вспомогательный агрегат будет работать при очень высоких температурах наружного воздуха. холод, и будет полезен для поддержания температуры в помещении на комфортном уровень.Воздух циркулирует мимо этих нагревательных элементов в вентиляционные отверстия. здания.

Тепловые насосы используются как в жилых, так и в коммерческих и промышленных помещениях. приложений, и с каждым годом они используются все более широко.

РИС. 7 показана упрощенная схема теплового насоса, в котором компрессор забирает хладагент из низкотемпературной системы низкого давления. испаритель и переводит его на высокую температуру и высокое давление.

Затем хладагент поступает в конденсатор почти таким же образом. как в холодильнике.

Системы кондиционирования воздуха

Более широкое использование систем кондиционирования воздуха обеспечивает больший комфорт в домах, на промышленных предприятиях и коммерческих объектах. Большинство кондиционеров агрегаты используются для регулирования внутренней температуры постройки, чтобы сделать условия труда и проживания более комфортными. Однако многие агрегаты используются для охлаждения внутренней части различного оборудования. Кондиционер изменяет температуру и относительную влажность воздуха. единицы измерения.При проектировании систем кондиционирования все тепловыделяющие элементы в ближайшем окружении. Тепло тела, электрическое бытовые приборы и светильники представляют собой некоторые общие источники тепла. Распространение тепла проходит через полы, стены, потолки и окна здания. Показана упрощенная схема комнатного кондиционера. на фиг. 8.


РИС. 7. Упрощенная электрическая схема теплового насоса

Соображения относительно нагревательных нагрузок

Отопительные системы для жилых, коммерческих и промышленных помещений обычно называются системами HVAC.Это означает отопительную вентиляцию и система кондиционирования. Требования к электроэнергии для HVAC Системы - это основная проблема при проектировании электрических систем здания. Электрические системы отопления, вентиляции и кондиционирования воздуха обеспечивают индивидуальный термостатический контроль температуры, имеют длительный срок службы оборудования и безопасны в использовании. Хорошо изолированное здание необходимо для снижения потерь тепла для экономичного использования систем отопления, вентиляции и кондиционирования воздуха.

РИС. 8. Упрощенная схема комнатного кондиционера.

Комфортные отопительные системы с электропитанием широко используются сегодня. для производства тепла для коммерческих, промышленных и жилых зданий. Электроэнергия доступна практически на любой строительной площадке, и он имеет ряд преимуществ перед методами сжигания топлива для получения тепла. С экологической точки зрения любое топливо, необходимое для производства электроэнергии, сжигается или потребляется. на электростанции, которая обычно находится на некотором удалении от здания где это используется.При таком способе отопления меньше загрязнений. чем было бы, если бы топливо сжигалось в каждом здании.

Электрический обогреватель также чист в использовании, прост в управлении и очень эффективен.

Электрическое отопление сегодня важно из-за его высокого уровня эффективности. Теоретически, когда в систему подается электрическая энергия, практически все это превращается в тепловую энергию. По сути, это означает, что когда применяется определенное количество электричества, он производит эквивалент Выход BTU.Одна тысяча ватт или 1 кВт электроэнергии при преобразовании в тепла, производит 3412 БТЕ тепловой энергии.

Отопление может быть достигнуто различными способами за счет использования электричества. Комфортные системы отопления содержат источник энергии, тракт передачи, управление. загрузочное устройство, а также возможность использования одного или нескольких дополнительных индикаторов. В основная разница между тепловым насосом и электрическими системами сопротивления находится в производстве тепловой энергии. Выполнен резистивный нагрев. пропуская электрический ток через провода или проводники к нагрузке устройство.Для сравнения, тепловой насос работает за счет циркуляции газа или жидкости. через трубы, которые соединяют внутренний змеевик с внешним змеевиком. Электричество требуется в обоих случаях в качестве источника энергии для обеспечения работоспособности систем.

Сопротивление отопления в зданиях

Когда электрический ток протекает через проводящий материал, он встречает тип оппозиции, называемый сопротивлением. В большинстве схем это противостояние неизбежно, в некоторой степени, из-за материала проводника, его длина, площадь поперечного сечения и температура.Дирижер провода системы обогрева намеренно имеют низкое сопротивление, чтобы свести к минимуму производство тепла между источником и нагрузочным устройством.

Для этой части системы используется изолированный медный провод большого сечения.

Нагрузочное устройство системы резистивного нагрева несет основную ответственность для производства тепловой энергии. Количество тепла, выделяемого нагрузка зависит от значения тока, который проходит через резистивный элемент.Сопротивление элемента специально спроектировано так, чтобы быть довольно высоким по сравнению к соединительным проводам системы. Сплав никеля и хрома Нихром обычно используется для нагревательных элементов.

Резистивные элементы можно размещать под окнами или в стратегических местах. по всему зданию. В этом типе установки элементы заключен в корпус, обеспечивающий электробезопасность и эффективное использование доступного тепла. Воздух, поступающий в нижнюю часть агрегата, циркулирует вокруг плавников, чтобы нагреться, чем выходит наверху.Различные конфигурации могут быть выбраны в соответствии с желаемым методом циркуляции, единичной длиной, и теплоплотное производство.

Резистивные элементы также используются в качестве источника тепла в приточно-вытяжных системах. системы отопления. В этом приложении элемент устанавливается непосредственно в основной воздушный поток системы. Количество элементов, выбранных для конкретная установка основана на желаемой тепловой мощности. Отдельные элементы обычно располагаются в шахматном порядке. для обеспечения равномерного теплообмена и устранения горячих точек.Элемент имеет пружинную конструкцию, поддерживаемую керамическими изоляторами.

Агрегаты этого типа обеспечивают дополнительный источник тепла, когда снаружи температура становится довольно холодной. Воздух, циркулирующий вокруг элемента, нагревается и помещается в сеть воздуховодов для распределения по всему зданию.

Тепловые насосы в зданиях

Тепловой насос определяется как реверсивная система кондиционирования воздуха, передающая нагреть либо внутрь кондиционируемой зоны, либо от нее.

Когда наружная температура теплая, тепловой насос забирает тепло из помещения. и перемещает его наружу, действуя, таким образом, как кондиционер. Операция в холодную погоду заставляет забирать тепло с улицы и перемещать его в помещение, функционирует как отопительный агрегат. Нагрев можно производить даже в холодное время года. температуры, потому что на выходе всегда присутствует определенное количество тепла. боковой воздух. Например, при 0 ° F (-22 ° C) в воздухе будет примерно 89 процентов тепла, которое он имеет при температуре 100 ° F (38 ° C).Даже при минусовых температурах, возможно выделение тепла из наружного воздуха. Однако это труднее выделять тепло, когда температура опускается ниже 20 ° F (-6 ° C). Для установок, работающих при более низких температурах, тепловые насосы оснащены нагревательными змеевиками сопротивления для дополнения системы.

Тепловой насос, как и кондиционер, состоит из компрессора, наружного змеевик, расширительное устройство и внутренний змеевик. Компрессор отвечает для перекачки хладагента между внутренним и наружным змеевиками.Хладагент попеременно переключается между жидким и газообразным состояниями, в зависимости от его расположение в системе. Электрические вентиляторы или воздуходувки используются для принуждения воздух через соответствующие змеевики, и для циркуляции холодного или теплого воздуха по всей здание.

Большинство работающих в настоящее время тепловых насосов состоят из внутренних и наружные блоки, соединенные между собой изолированными трубами или трубками.

Внутренний блок содержит дополнительные электрические нагревательные элементы, вентилятор и двигатель в сборе, электронный воздухоочиститель, увлажнитель, регулятор панель и комнатная катушка.Наружный блок накрыт толстым слоем стальной шкаф, в котором находится наружный змеевик, вентиляторный вентилятор в сборе, компрессор, расширительное устройство и реверсивный клапан.

Оба блока рассчитаны на максимальную производительность, высокую эффективность, и низкое потребление электроэнергии.

Цикл нагрева теплового насоса

Если кондиционер развернулся в окне во время его работы цикл, он будет извлекать тепло из наружного воздуха и перекачивать его в здание.Это условие, которое является оперативной основой тепловой насос, часто называют принципом кондиционера с обратным потоком. Тепловой насос по существу "переворачивается" после охлаждения. цикл с помощью специального клапана, который меняет направление потока хладагента через система.

Когда происходит цикл нагрева, внутренний змеевик, наружный змеевик и вентиляторы поменяны местами. Наружный змеевик теперь отвечает за отвод тепла от наружный воздух и прохождение его по внутреннему змеевику, где он выпускается в сеть воздуховодов для распределения.

Во время цикла нагрева любой хладагент, циркулирующий снаружи змеевик заменен на низкотемпературный газ. Это сделано специально, чтобы быть существенно холоднее наружного воздуха. Поскольку тепловая энергия всегда движется от горячего к холодному происходит передача тепла от наружного воздуха к холодный хладагент. В некотором смысле можно сказать, что жара от холода снаружи воздух поглощается гораздо более холодным хладагентом.

Компрессор системы отвечает за сжатие нагруженный теплом газ, прошедший через внешний змеевик.Это действие разработан, чтобы вызвать повышение давления перекачиваемого газа к внутренней катушке. Когда воздух обдувается внутренним змеевиком, газ отдает свое тепло воздуху. Затем теплый воздух циркулирует через сеть воздуховодов в соответствующие помещения системы.

Когда хладагент внутреннего змеевика отдает тепло, он охлаждается. и конденсируется в жидкость. Затем он перекачивается обратно во внешний змеевик. действием компрессора.Еще раз переходит в холодное газообразное состояние. и применяется к внешней катушке для повторения цикла. Если снаружи температура падает слишком низко, хладагент может не собрать достаточно тепло для удовлетворения системы. Когда это происходит, электронагреватели сопротивления находятся под напряжением, чтобы дополнить процесс нагрева. Место, где электрические тепло, поступающее в систему, называется точкой баланса.

РИС. 9 показано изображение работы теплового насоса при его нагреве. цикл.В точке (1) тепло от холодного наружного воздуха поглощается находящийся под давлением низкотемпературный хладагент, циркулирующий снаружи катушка. Как (2), хладагент подается в компрессор и сжимается. в высокотемпературный газ под высоким давлением. В (3) нагретый газ переносится к внутреннему змеевику и выделяется как тепло. В точке (4) циркулирует теплый воздух. через сеть воздуховодов. Обратите внимание, что дополнительный нагревательный элемент сопротивления размещается в этой части системы.В (5) хладагент возвращается. к компрессору, а затем к расширительному устройству, где жидкий хладагент конденсируется, а затем возвращается в наружный змеевик. Цикл повторяется с этого момента.


РИС. 9. Работа цикла нагрева

Цикл охлаждения теплового насоса

Тепловой насос предназначен для работы в качестве кондиционера во время летние месяцы. Для этого необходимо установить реверсивный клапан. в положении цикла охлаждения.В некоторых системах это достигается переключателем вручную, в то время как в других это достигается автоматически, в соответствии с настройкой термостата. Рабочее положение клапана просто направляет поток хладагента.

Когда цикл охлаждения запускается, он сначала вызывает охлаждение хладагента. течь от компрессора во внутренний змеевик. Во время этой части В цикле хладагент находится в газообразном состоянии низкого давления и достаточно прохладен.По мере продолжения процесса циркуляции внутренний змеевик начинает поглощать тепло из внутреннего воздуха здания. Воздух проходит над змеевиком внутри помещения охлаждается и циркулирует в сети воздуховодов для распределения по всей здание.

После выхода из внутреннего змеевика хладагент должен пройти через реверсивный клапан и в компрессор. Компрессор отвечает за увеличение давление хладагента и его циркуляция наружу катушка.В этой точке цикла хладагент отдает свое тепло наружный воздух охлаждается и переходит в жидкое состояние. Тогда это возвращается в компрессор, где перекачивается через расширительное устройство и вернулся к внутренней катушке. Затем процесс повторяется.

РИС. 10 показано изображение теплового насоса во время кондиционирования воздуха. цикл. В точке (1) тепло поглощается из внутреннего воздуха, а холодный воздух перенесен в здание. В (2) давление нагруженного теплом хладагент увеличивается компрессором и циркулирует наружу змеевик для передачи в воздух.В точке (3) циркулирует холодный осушенный воздух. через сеть воздуховодов в результате прохождения охлаждаемого помещения катушка. В точке (4) хладагент снова конденсируется в жидкость по мере его циркуляции. через наружную катушку. В точке (5) жидкий хладагент протекает через компрессор и расширительное устройство, где он испаряется и возвращается к внутреннему змеевику, чтобы завершить цикл.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
